Как установить подрозетник в бетонную стену видео: как закрепить и сделать правильно монтаж, какой диаметр коронки поставить

Содержание

Установка розетки в бетонную стену



Правильная установка розетки в бетонную стену делается в несколько этапов, самым тяжелым из которых является вырезание отверстия в стене, куда и будет монтироваться устройство. Если есть нужные инструменты, опыт, или хотя бы большое желание сделать все самому, то эта задача будет вполне по силам любому домашнему мастеру.

Содержание

  • Какие надо подготовить инструменты
  • Зачем делать разметку
  • Сверление отверстия
  • Монтаж подрозетника
  • Подключение проводки
  • Окончание монтажа

Какие надо подготовить инструменты

Перед тем как установить розетку, следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

  • Карандаш, маркер, уголек или что-либо, с помощью чего можно начертить на стене разметку.
  • Линейка. Для одного устройства подойдет даже обычная школьная, а если будет устанавливаться блок розеток, то желательно большая.
  • Уровень – пузырьковый или лазерный. На начальном этапе пригодится только при монтаже блока розеток.
  • Дрель с насадкой «коронка по бетону». Если нет насадки, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена особо прочная, то не помешает вода, которая будет охлаждать коронку.
  • Зубило и молоток – нужны для мелкой подгонки стенок отверстия.
  • Подрозетник – обеспечивает жесткое крепление устройства в стене.
  • Замазка – гипс, алебастр или цементный раствор.
  • Шпатель, который можно поместить в подрозетник.
  • Индикатор напряжения – по большому счету мог бы пригодиться и в начале, но не обойтись без него именно на этом этапе.
  • Дополнительные провода – нужны, если производится монтаж нескольких точек.
  • Нож – можно самый маленький.
  • Плоскогубцы – желательно с кусачками.
  • Розетка – ради нее все и затевается.
  • Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая – все зависит от болтов, которые надо закручивать.

Подразумевается, что перед тем как устанавливать розетку в стену, к этому месту уже проведены провода и известно какой из них фаза и где ноль с заземлением. Если нет, то придется планировать широкомасштабные работы по пробиванию в стене штроб (канавок) для проводки. Для этого придется взять напрокат штроборез, готовиться высверливать их дрелью и перфоратором или вырезать болгаркой.

Опыт пробивания штроб в бетоне молотком и зубилом гарантированно будет лишним – обладание такими знаниями никогда не компенсирует времени затраченного на их приобретение.

Зачем делать разметку

Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.

Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.

Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.

Сверление отверстия

Это самый пыльный и тяжелый кусок всей работы, хотя, все зависит от прочности бетона.

  • Если используется коронка для сверления подрозетников, то первым делом в центре разметки высверливается отверстие для ее центральной оси, после чего в ход идет сама коронка.
  • Немного дольше эта часть работы будет делаться, если в наличии есть только дрель с обычным сверлом по бетону. В таком случае придется высверливать дырки по окружности будущего подрозетника, а потом выбивать внутреннюю часть перфоратором или зубилом.
  • Если периметр отверстия для подрозетника будет не круглым, а квадратным, то нарушения в этом никакого нет – все равно оно будет замазываться цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего подрозетника сделать пропилы в стене болгаркой, извлечь внутреннюю часть и подправить остальное перфоратором или зубилом.
  • В особо сложных случаях можно комбинировать эти способы – сперва насверлить отверстий сверлом, а затем работать по ним коронкой или болгаркой.

Итогом работы должно стать отверстие, в которое подрозетник, что будет устанавливаться, немного «проваливается» за поверхность стены.

Если сверлятся несколько дырок, то между ними обязательно надо прорезать переходы – для проводов.

Монтаж подрозетника

По сути, здесь надо просто вмуровать подрозетники в стену, но сделать это так, чтобы установленный пластиковый стакан своей верхней частью был вровень с ее поверхностью.

Готовится цементный или гипсовый раствор и шпателем намазывается на внутреннюю поверхность полученных отверстий. Затем туда вставляется подрозетник (перед этим в него надо не забыть завести провод) и выравнивается. При этом из стены выдавится некоторое количество раствора – его желательно убирать не сразу, а через несколько минут, когда он начнет застывать. Осталось немного подровнять полученный шов шпателем и ждать когда смесь полностью застынет – в зависимости от используемого материала это займет от получаса до суток.

Подробнее о монтаже подрозетника смотрите в этом видео:

Подключение проводки

Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом с помощью индикаторной отвертки следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.

Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».

Для увеличения площади контакта провода с клеммой, жилу надо немного сплющить плоскогубцами.

Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета). Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке.

Блок розеток подключается шлейфом или звездой. В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.

Окончание монтажа

Когда проводка надежно «сидит» в контактах, внутреннюю часть розетки можно вставлять в подрозетник. Для этого надо подогнуть провода, чтобы они были параллельны задней стенке и затолкать все вовнутрь.

Фиксируется внутренняя часть в подрозетнике распорными лапками – чтобы они разошлись в стороны, надо затянуть крепежные болты, которые всегда расположены в лицевой части. Когда болт крутится по часовой стрелке, лапка уходит в сторону, а наоборот – просто обвисает вдоль корпуса. Иногда лапки мешают вставлять розетку в подрозетник, раскрываясь раньше времени, поэтому их или приматывают к корпусу ниткой или стягивают между собой канцелярской резинкой.

Дополнительно розетка может фиксироваться болтами, которые вкручиваются в лицевую часть подрозетника.

Последний шаг – прикручивание крышки. На ней есть центровочные штыри, поэтому закрепить ее на розетке неправильно достаточно проблематично. Когда все готово, то включается электричество и проверяется работа розетки, а также заземления. Проверка может быть сделана еще до установки внутренней части в подрозетник, но это уже кто как чувствует качество своей работы.

Пошаговая инструкция по установке и подключению розетки в этом видео:

Как итог – установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если же их придется устанавливать несколько штук, то все нюансы точно отложатся в памяти – впоследствии можно будет выступать уже в роли инструктора.

Как установить подрозетник — ответят мастера

Подрозетник является специальным инструментом, монтирующимся в различные конструкции, его используют, чтобы установить розетки и выключатели. Вопрос состоит в том, как установить подрозетник, чтобы в дальнейшем не возникли заминки в ремонтных работах, когда потребуется замена старых выключателей.

Виды подрозетников

Для начала стоит определиться, какие бывают виды подрозетника. Обычно их подразделяют на две группы:

  • На бетонные стены- такие изделия предназначены для бетонных, кирпичных, пенобетонных, газобетонных и блочных керамзитных стен. Для таких подрозетников нужно заранее подготовить отверстие для монтажа, а фиксируют их раствором.
  • На гипсокартонную стену- такие изделия предназначены для гипсокартонных стен, ДСП-конструкций, фанерных сооружений. Такие подрозетники крепят с помощью распорных лапок в отверстия для монтажа.

После выбора подрозетника нужно заняться подготовительными работами.

Это интересно: Штробление стен под проводку: инструменты и виды поверхностей, видео-инструкция

Подготовительная работа

Она заключается в оценке стены, на которую будет крепиться подрозетник, а также подбор самого изделия по размеру, форме, и материалу, из которого он изготовлен. Все эти параметры бывают совершенно различными.

Бывают ситуации, когда нужно установить единый блок (это несколько, объединенных между собой подрозетников). При этом важно помнить про межосевое расстояние (т.е. расстояние между центрами подрозетников) и об одинаковом диаметре самих изделий.

Обратите внимание!



Сам монтаж цельного блока производится по такому же принципу, как и установка обычного подрозетника.

Следующим этапом является монтаж подрозетников.

Отверстие для подрозетника

Инструменты для монтажа и выбор способа установки

Подрозетник устанавливается с помощью следующих инструментов:

  • Карандаш с линейкой,
  • Дрель и перфоратор,
  • Сверло для бетона,
  • Зубило с молотком,
  • Коронки, чтобы сверлить бетон (диаметр коронки должен соответствовать диаметру подрозетника),
  • Болгарка (плюс к ней полотно по бетону),
  • Шпатель,
  • Строительный или медицинский гипс, алебастр,
  • Нож для бумаги,

После подготовки инструментов, нужно выбрать способ как будет устанавливаться подрозетник, вернее как подготовить углубление для подрозетника. Таких способов три:

  1. пробить нужное место в кирпичной, бетонной или газобетонной конструкции, и затем закрепить его расвором,
  2. обустроить нишу в гипсокартонной стене или фанерной конструкции и закрепить подрозетник специальными лапами,
  3. вместо подрозетника использовать монтажную площадку, как основание под выключатель или розетку.

Выбрав способ монтажа можно приступать к разметке стены под будущую розетку.

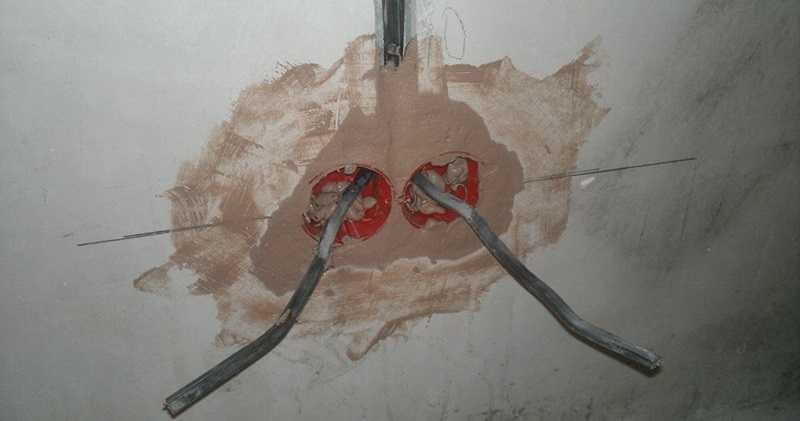

На фото монтаж подрозетников

[rek_custom1]

Как правильно сделать разметку?

Перед тем, как начать установку, нужно карандашом и линейкой наметить то место, где будет располагаться подрозетник (крест из двух линий с прямыми углами). Все замеры делаются от покрытого пола, иначе нужно прибавлять еще около 5 см. профессиональные электрики, делая разметку, придерживаются некоторых стандартов:

  • в комнатах розетки устанавливают на тридцати см от пола,
  • в кухне розетку устанавливают около 120 см от столешницы,
  • выключатели устанавливают на 90 см от пола.

Вам не обязательно точно следовать этим правилам, и разметка может наноситься с вашими требованиями. Также если у вас нет перфоратора или болгарки необязательно сразу бежать в магазин и покупать, ведь такая покупка обойдется довольно дорого. Инструменты можно арендовать.

Замерить место для выключателя можно и с помощью своей руки. Для этого нужно просто подойти к стене, опустить руку и сделать заметку в более удобном положении. Если этот выключатель предназначен для нескольких человек, то расстояние можно высчитать по средней длине руки.

Устанавливайте подрозетник на удобном уровне

Монтаж подрозетника в бетон

Установка подрозетника в бетонную стену происходит с помощью специального раствора (для этой цели подойдет гипс или алебастр), но перед этим надо просверлить место, где будет располагаться подрозетник. Для этого есть несколько способов.

Один из них заключается в установке с помощью коронки (специального инструмента в форме отрезка трубы), размер которой — 70 мм. Подрозетник обычно бывает диаметром 67 мм, иногда чуть больше. По кругу коронка снабжена победитовыми зубьями (режущие сегменты из твердого сплава), с помощью которых происходит нарезка круга. С помощью этой коронки и перфоратора отверстие просверливают в бетонной конструкции. Делать это нужно аккуратно, чтобы не задеть провод. Сверлить нужно до того момента, пока коронка полностью не окажется в стене.

Обратите внимание!



Чтобы коронка легче прорезала стену, в центре можно дрелью сделать дырку.

После этого коронка вытаскивается, а само отверстие дорабатывается в глубину с помощью ударной биты или зубила.

Второй способ- это сверление отверстия для подрозетника с помощью дрели или перфоратора с победитовым сверлом. Для этого сам подрозетник прикладывается к стене и обрисовывается. Потом с помощью ударной дрели или перфоратора нужно просверлить несколько отверстий: в центре и по кругу. Дырки должны максимально глубоко уходить в бетон и находиться близко друг к другу. После этого останется сделать отверстие необходимого размера.

Третий способ самый быстрый, но и самый пыльный. Для него потребуется болгарка. Сначала нужно сделать соответствующую разметку: крест у нас уже есть, теперь нужно обрисовать на стене подрозетник, и провести четыре линии, сделав из круга квадрат. Дальше дело остается за малым- пройтись болгаркой по всем отмеченным линиям. Главное здесь- не задеть провод. После этого останется добить отверстие по необходимому размеру зубилом.

На фото установка подрозетника в бетонную стену

Подгон места под подрозетник

После приготовления места, нужно проверить, подходит ли оно подрозетнику. Если отверстие сделано коронкой, то ширина подойдет, за это можно не волноваться. Здесь нужно смотреть глубину. Глубина отверстия должна быть такая, чтобы подрозетник туда провалился миллиметров на пять. При этом стоит помнить одну маленькую хитрость: на подрозетнике есть кромка, которую лучше отрезать. Таким образом, подрозетник полностью войдет в отверстие, что позволит декоративной рамке выключателя плотно прилегать к стене, не оставляя зазор. После того, как подрозетник установлен, в конструкции изготавливается штроба для завода провода в изделие. С обратной стороны подрозетник имеет прорези для проводов. В эту прорезь и нужно вставить провод, и после чего установить подрозетник в отверстие. Теперь осталось только рассказать, как закрепить подрозетник в стене.

Это интересно: Электропроводка в квартире своими руками — пошаговая инструкция

Изготовление раствора и закрепление подрозетника

Для подготовки гипсового раствора нужно взять посудину, насыпать туда гипс и, постоянно размешивая, добавить воду. В итоге нужно получить однородную сметанообразную массу. Начинать работу с раствором нужно сразу же, иначе по прошествии пяти минут он застынет. Этим раствором подрозетник закрепляется в отверстии. Перед самим монтажом в отверстии нужно все хорошо намочить и подождать, чтобы вода впиталась.

После этого раствор нужно шпателем наложить в отверстие, и вставить в него подрозетник, не забывая о проводе. Вставить его нужно так, чтобы он не выставлялся, чтобы потом не было бугра и лишних проблем. После этого раствором нужно заполнить все боковые щели и зашпатлевать вокруг.

Установить подрозетник в гипсокартон еще проще. Для этого в гипсокартоне нужно прорезать отверстие, размером с подрозетник. После этого он фиксируется в стене распорными лапками. Теперь нужно заняться шпатлевкой посадочного места (специального места для установки подрозетника), чтобы конструкция была прочной. Данный монтаж не требует много инструментов, все работы можно сделать с помощью ножа, отвертки и шпателя.

Таким образом, установка подрозетников является не самой сложной, поэтому она по силам даже любителю.

Как установить подрозетник видео:

Установка розеток в бетонную, кирпичную или гипсокартонную стену

Правильная технология, по которой осуществляется монтаж подрозетников, в большинстве случаев одинакова, за исключением некоторых нюансов, присущих их монтажу в стены из разных материалов. Если не брать во внимание необходимость опыта проведения электромонтажных работ в целом, монтаж подрозетников своими руками под силу любому человеку, имеющему минимальные навыки владения дрелью.

Содержание

  • Необходимые инструменты и материалы
  • Разновидности подрозетников
  • Установка в бетонную стену
  • Кирпичная стена, подрозетники, штукатурка и плитка
  • Установка в гипсокартонную стену
  • Скрытая проводка 90 в деревянном доме 90 10 Нюансы выбора

Необходимые инструменты и материалы

Когда будут проводиться масштабные электромонтажные работы, то все необходимые инструменты, скорее всего, уже будут под рукой, но если на повестке дня стоит только установка подрозетников, то понадобится следующее:

  • Карандаш и уровень — для разметки стены и выравнивания блока настенных коробок (при необходимости их установки).
  • Сверло с коронками для сверления подрозетников. Если коронок нет, то просто сверло по бетону (или по дереву, в том редком случае, когда в деревянной стене монтируется скрытая проводка). Также может пригодиться ударная дрель или ее режим на дрели.
  • Краскопульт (можно самодельный) для полива кроны во время бурения. Предотвращает появление пыли и препятствует растрескиванию плитки, если розетка установлена ​​на кухонном фартуке.
  • Алебастровый, гипсовый или цементный раствор — для крепления стеновой коробки в стене.
  • Кельма или шпатель для нанесения алебастра. Его размер должен позволять закладывать смесь внутрь раструбного отверстия.
  • В зависимости от материала стены подбираются подрозетники необходимой конструкции.
  • Дюбели – нужны в редких случаях, если материал стены мягкий и установить дюбели без дополнительного крепежа проблематично.

Подробный обзор инструментов, необходимых для монтажа подрозетников в этом видео:

Остальное не относится к самой работе, но веник, тряпки для уборки и, возможно, пылесос тоже пригодятся.

Разновидности подрозетников

Перед тем, как сделать необходимые покупки для начала установки, будет полезно разобраться, какие бывают подрозетники и как их правильно выбрать.

Различают три основных типа – для установки в бетон или кирпич, гипсокартон или дерево. Каждый из них соответствует определенным правилам безопасности и обеспечивает должное удобство монтажа.

  • Стандартная розетка. Это пластиковый стаканчик с прорезями внизу, через которые наматывается кабель. Кроме того, благодаря этим прорезям стекло лучше фиксируется в гипсовом, алебастровом или другом растворе.
  • Для гипсокартона. Полностью основан на стандартной, но дополнительно имеет ножки, которые прикручиваются болтами снизу вверх и надежно фиксируют розетку в стене.
  • Для дерева. Здесь нужно подобрать железные подрозетники – они продаются не так часто, но и выбирать долго не придется – их выпускает не так много производителей.

Установка в бетонную стену

Чаще всего необходимо установить подрозетники в бетон или в кирпичную стену, поэтому техника такого монтажа отработана до мелочей и давно опробованы все возможные способы время:

  • Установка розеток в бетон начинается с разметки. Если на стене всего одна розетка, то плюс-минус сантиметр роли не сыграет, а вот когда блок розеток установлен, то насколько ровно он впоследствии будет выставляться, зависит от правильной разметки.

Здесь есть простое правило — лучше рисовать карандашом метку размером больше макушки — если дырка получится немного не по центру, то ее еще можно выровнять, когда придет очередь ставить коронку розетка на месте.

  • Далее в бетоне сверлятся отверстия под подрозетники — когда разметка сделана правильно и есть нужный инструмент, то проблем быть не должно. Правильно выполненный монтаж стандартных розеток в бетонную стену подразумевает просверливание отверстия на 5 миллиметров больше, чем сама установочная розетка. Если нет коронки для сверления бетона, то можно использовать обычную дрель с победитовым наконечником – по периметру размеченного круга сверлятся отверстия, а внутренняя часть выбивается. Если нет дрели или перфоратора, а есть болгарка, то можно проделать в бетоне прямоугольное отверстие под подрозетники – все равно их надо заделывать в стену раствором.
  • Установка розетки. Необходимо установить розетку скрытого монтажа в бетонную стену, а также проверить, свободно ли в нее входит кабель. Так как дальше в отверстие будет наноситься шпаклевка, лучше заранее обмотать конец провода изолентой, если это не было сделано ранее.
  • В отверстие наносится слой шпаклевки таким образом, чтобы вдавить раструб и часть его вылезла наружу. В таком положении все оставляют на несколько минут, чтобы раствор начал схватываться и затем аккуратно снимают со стены ненужную его часть.

Теперь осталось дождаться полного застывания раствора, и на этом установка стандартной розетки в бетонную стену завершена.

Если по каким-то причинам кажется, что подрозетник не будет держаться внутри стены, то его можно дополнительно закрепить дюбелями, для чего просверливаются 4 отверстия с наклоном 45° (шпора) к плоскости пола и стены .

Также рекомендуем посмотреть эти два видео с рассказом о тонкостях установки подрозетников:


Кирпичная стена, розетки, штукатурка и плитка

Последовательность действий при установке розеток в обычную кирпичную стену несколько отличается от работы на чистом бетоне. Все приемы, инструменты и материалы здесь используются одинаковые, но есть некоторые нюансы, выполнение которых необходимо учитывать заранее.

Розетка должна быть установлена ​​заподлицо с внешней стороной стены. Если на бетон клеить обои, то на кирпичную стену будет накладываться слой штукатурки. Конечно, можно заранее прикинуть, какая будет толщина штукатурки и вынести раструб немного вперед, но хлопот будет на порядок больше, чем при простом монтаже. Когда розетки планируются в ванной или на кухне, где будет дополнительно укладываться плитка, то расчеты еще более усложняются.

Долгий и сложный путь решения проблемы заключается в тщательных замерах после каждого этапа работ — размечается место, к нему подсоединяется проводка, наносится штукатурка, в ней вырезается отверстие, затем то же самое проделывается с плиткой во время его укладки.

Гораздо проще будет сделать начальное углубление в стене, куда можно будет спрятать провод (желательно его плотно скрутить и зафиксировать по центру). Затем закройте отверстие крышкой — можно даже вырезать из плотного картона, запомнить «координаты» будущей розетки и теперь можно зашпаклевать. Если плитка будет укладываться и необходимо соблюсти симметрию, то будет полезно заранее прикинуть, по какому рисунку она будет укладываться в этом месте.

В этом видео показано, как установить кнопки смыва на гипсовую штукатурку:

Когда штукатурка или плиточный клей застынет, начинается установка самой розетки — одной или на блок розеток. По нужным координатам аккуратно, чтобы не зацепить провод, сверлится отверстие (если это плитка, то в момент сверления необходимо непрерывно поливать коронку или сверло). выполняется выбранная коробка под розетку – наносится шпаклевка, сама коробка заглубляется, счищается лишний раствор и после его застывания все готово к установке розетки.

Установка в гипсокартонную стену

Это современный материал, в работе с которым используются соответствующие инструменты и комплектующие. Перфоратор и раствор не понадобятся – весь процесс в разы быстрее, но для монтажа в гипсокартон понадобится специальный подрозетник – с дополнительными ножками, которые будут прижимать его к листу гипсокартона.

Хотя ударная дрель тут не пригодиться, обязательно нужна дрель — с коронкой для сверления подрозетников или обычная дрель. Намечается место сверления и вырезается отверстие, причем его диаметр должен совпадать с размерами раструба. Провод выводится и продевается в розеточную коробку.

Затем розетка просто вставляется в отверстие и на нее затягиваются болты от регулировочных ножек — они открываются изнутри и подтягиваются к листу гипсокартона, плотно притягивая к нему розетку.

Если есть опасения, что гипсокартон непрочный и в дальнейшем из него может просто вырваться розетка, то с внутренней стороны на место, где будут упираться площадки розетки, приклеивается фанера или другой плотный, не осыпающийся материал против.

Подробнее о монтаже розетки в гипсокартон смотрите в этом видео:

Скрытая проводка в деревянном доме

Это очень дорогое удовольствие. Хотя перфоратор здесь и не нужен, зато трудозатраты в разы выше, ведь по требованиям ПУЭ весь установленный провод нигде и ни при каких условиях не должен соприкасаться с деревом.

гофропроводка стальная, коробки розеток металлические

Обычные типы розеток здесь не подходят — ПВХ прекрасно горит и в случае короткого замыкания вероятность возгорания при их использовании очень высока. Здесь нет вопроса, какая розетка будет лучше или хуже – можно ставить только железные, толщина стенок которых сможет удержать внутри корпуса образовавшуюся дугу от короткого замыкания.

По этой же причине провода в такой проводке необходимо прокладывать в железной трубе и все ее стыки с розеткой тщательно герметизировать. Вся линия обязательно заземляется, поэтому к концам труб, которые сходятся в подрозетнике, дополнительно приваривается болт крепления грозозащитного провода.

Исходя из этого, установить подрозетник, не превратив его в бомбу замедленного действия, можно только одним способом — выполнить все требования ПУЭ:

  • Для втулки сверлом и зубилом сверлится необходимое отверстие
  • Если нужно сделать дополнительную защиту, дно ямы прокладывают асбестом.
  • В подрозетник вставляется провод и часть его подводящего патрубка, который соединяется с корпусом, который в свою очередь прикручивается к стене шурупами.

Эту, казалось бы, несложную последовательность действий следует выполнять со всей возможной осторожностью, ведь от этого зависит пожарная безопасность дома.

В этом видео показан монтаж розеток в бревенчатой ​​стене:

Нюансы выбора

Вообще при выборе подрозетника необходимо, чтобы человек, их берущий, знал, где они будут применяться — если вы приобрели свой подрозетник для необходимого материала, то вопрос как закрепить это устройство не должно возникать.

Другое дело элементарная их проверка, особенно необходимо проверить те, которые будут закреплены в гипсокартоне, так как там есть движущиеся части. Даже те из них, которые будут высаживаться в раствор, должны быть целыми и без трещин. Отдельно стоит проверить болты, которыми основание подрозетника будет прикручено к корпусу, а также примерить, чтобы подрозетник нормально зафиксировался внутри. В общем, идеальный вариант – купить комплект из розеток и розеток.

Советы по установке распределительной коробки

Установка электрощитов – один из первых этапов черновых электромонтажных работ. Установка электрощитка считается легкой работой, больше похожей на столярное дело, чем на электропроводку. Но все же есть некоторые распространенные ошибки, которые часто допускают самодельщики. Следуйте этим простым советам, чтобы убедиться, что установка электрической коробки выглядит профессионально и соответствует требованиям кодекса.

  • 01
    из 07

    Установите электрическую коробку между шпильками, если необходимо

    Дон Николс / Getty Images

    Электрические коробки обычно крепятся к стойкам по бокам для устойчивости. Независимо от того, прибиты ли они к стойкам или привинчены с помощью регулируемых скоб, ящики на стойках обычно остаются на месте в течение длительного времени.

    Но иногда не всегда удается найти подходящую точку крепления к шпилькам. Как насчет между шпильками?

    Использование старых электрических коробок — один из способов подвесить коробки между стойками. Старые рабочие коробки крепятся непосредственно к гипсокартону, а не к стойкам.

    Вырезав прямоугольное отверстие в гипсокартоне, вы вставляете в отверстие электрическую коробку. Затем с помощью ручной отвертки Phillips или аккумуляторной дрели/шуруповерта вы поворачиваете два винта по часовой стрелке.

    Вращение винтов также поворачивает два пластиковых крыла за гипсокартоном, прижимая коробку к гипсокартону. Хотя он не такой прочный, как коробка на шпильках, и иногда крылья ломаются, часто это единственный вариант, когда вы хотите, чтобы коробка находилась между шпильками.

  • 02
    из 07

    Установка настенных коробок на одинаковой высоте

    Ли Валлендер

    Не существует четких норм и правил относительно того, как высоко следует располагать настенные выключатели или розетки. Но профессионалы придерживаются определенных стандартов для однородного вида. Какой бы стандарт вы ни выбрали, старайтесь соблюдать единообразие для всех электрических коробок. Коробки неправильной высоты пометят домашние электромонтажные работы как любительские.

    Настенные выключатели

    Стандартной практикой является установка настенных выключателей на высоте около 48 дюймов над полом. Но это расстояние может варьироваться от 43 до 53 дюймов, в зависимости от ваших предпочтений. Например, для помещений, используемых людьми с ограниченными физическими возможностями, требующими инвалидной коляски, может оказаться практичным меньшая высота выключателя.

    Выходные коробки над полом

    Обычная практика розеток – устанавливать их так, чтобы нижний край находился на высоте от 12 до 16 дюймов над полом. Это расстояние также может быть скорректировано для особых обстоятельств.

    Распределительные коробки над столешницей

    Для выключателей и розеток над столешницей установите их так, чтобы нижняя часть находилась примерно на 4 дюйма над поверхностью столешницы.

  • 03
    из 07

    Используйте контрольную планку для гипсокартона

    Ли Валлендер

    В новом строительстве прикрепление полосы гипсокартона к передней поверхности стоек может служить направляющей для крепления стенных коробок. Без какой-либо направляющей может быть сложно установить коробки с надлежащим смещением, чтобы передние края электрических коробок были на одном уровне с готовой поверхностью гипсокартона.

    Когда вы устанавливаете электрическую коробку, убедитесь, что она находится на одном уровне с поверхностью этой полосы гипсокартона; это гарантирует, что коробки будут на нужной глубине, когда стены будут закончены.

    Большинство жилого гипсокартона имеет толщину 1/2 или 3/8 дюйма, поэтому держите под рукой несколько полос гипсокартона такой толщины, чтобы облегчить установку электрической коробки. Если вы используете другую толщину стенки (например, толщину 5/8 дюйма, необходимую для некоторых брандмауэров), убедитесь, что эталонные полоски соответствуют этой толщине.

  • 04
    из 07

    Используйте измерительную вкладку коробки

    Пластиковые электрические коробки с гвоздями могут иметь 3/8-дюймовые измерительные выступы по бокам. Вы можете использовать их, чтобы указать, насколько далеко выдвигать электрическую коробку от лицевой стороны шпилек.

    Начните с того, что рукой слегка вытолкните гвозди из коробки так, чтобы, когда вы приложите коробку к стойке, кончики гвоздей слегка вонзились в древесину. Это помогает удерживать коробку на месте во время первых двух решающих ударов молотка, когда вы вбиваете монтажные гвозди в шпильку.

  • 05
    из 07

    Гвозди для молотка Осторожно

    Ли Валлендер

    Пластиковые электрические коробки могут быть хрупкими. При забивании коробки используйте легкие, осторожные удары, а не сильные взмахи молотком. Следите за тем, чтобы ваши удары были перпендикулярны шипу. Если вы ударите слишком сильно, вы рискуете толкнуть коробку назад по поверхности шпильки. Будьте особенно осторожны в холодную погоду: если вы ударите саму коробку при низких температурах, она может треснуть или сломаться.

  • 06
    из 07

    Попеременные удары между ногтями

    Ли Валлендер

    Вместо того, чтобы полностью забивать один гвоздь, прежде чем переходить к следующему, лучше чередовать гвозди, забивая каждый гвоздь примерно на 1/4 дюйма каждый раз. Это предотвратит скручивание или отклонение коробки при ее прикреплении.

    Некоторые электрики останавливаются перед тем, как полностью вбить монтажные гвозди в шпильки. Это позволяет легко снять коробку, если перед установкой кабеля NM необходимо изменить компоновку.

  • 07
    из 07

    Использование металлических коробок для уменьшения натяжения шнура

    бунчай ведмакаванд / Getty Images

    В большинстве бытовых электрических коробок есть один или два легких шнура, как правило, для освещения, бытовой техники, компьютеров или зарядных устройств для телефонов. Эти тонкие шнуры очень мало нагружают розетку и электрическую коробку, поэтому в большинстве случаев подойдет даже пластиковая коробка.

    Но некоторые шнуры толще и тяжелее, что создает опасную нагрузку на розетку и коробку. Шнуры сушилки подключены к розеткам 240 В, и, хотя шнуры не часто перемещаются, они создают тяжелую постоянную нагрузку на розетку.

    Точно так же зарядная станция для электромобилей уровня 2 на 240 В, 40 А обычно подключается к розетке NEMA 14-50.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
