Установка замка в металлическую дверь: пошаговая инструкция

Содержание

• Необходимые инструменты
• Выбор замка
• Технология установки врезной модели
• Монтаж накладного замка

Необходимость вставить замок в металлическую дверь может возникнуть по разным причинам, например, вы приобрели новую входную дверь или решили обновить старый запорный механизм. Если делать это своими руками, можно сэкономить деньги, но при некачественном выполнении работы существует риск скорой поломки механизма или взлома жилища. Давайте разберемся, на что следует обратить внимание, чтобы не допустить оплошности.

Технология установки замка в металлическую дверь может существенно различаться в зависимости от типа запорного механизма

Необходимые инструменты

Выполнить столь ответственную работу своими руками на самом деле не так уж просто. Помимо знания особенностей и технологии монтажа запорной фурнитуры, также потребуются навыки работы с различными инструментами. Кроме того, важно соблюдать технику безопасности при работе с ними.

Для врезки замка в металлическую дверь вам могут понадобиться следующие инструменты:

• дрель;
• набор сверл;
• керн для металла;
• рулетка и карандаш;
• саморезы и винты;
• шуруповерт;
• отвертка;
• напильник;
• метчик для резьбы;
• болгарка.

Необходимый набор инструментов для установки замка в металлическую дверь

При использовании электроинструмента очень важно следить за тем, чтобы не возникало рисков поражения электрическим током. Используйте специальную защиту и пользуйтесь только качественным исправным инструментом и удлинителями.

Обязательно позаботьтесь о защите лица от искр и железной стружки.

Выбор замка

Для того чтобы дверь выполняла свои функции на входную конструкцию важно установить подходящий замок. Выбор зависит от множества факторов. Прежде всего, следует учитывать, что далеко не каждый замок можно установить на железную дверь. Его нужно подбирать под конкретную толщину изделия.

Также необходимо различать модели по принципу монтажа:

• Накладные. Установка накладного замка является самым простым вариантом, так как основная часть механизма располагается снаружи.
• Врезные. Замок необходимо вложить в тело полотна, предварительно вырезав часть материала.
• Встроенные. Эти модели монтируются еще на этапе производства двери, а потому своими руками их практически не устанавливают, так как для этого нужно полностью разобрать полотно.

Разновидности дверных замков в зависимости от способа монтажа

Также различают системы по степени надежности, уровню секретности и типу механизма:

• цилиндровые;
• сувальдные;
• ригельные;
• дисковые;
• электронные;
• магнитные.

Чаще всего используются первые два вида. Принцип их монтажа в целом мало чем отличается, но в некоторых моментах есть существенные различия. Рассмотрим более подробно этапы выполнения работ по установке врезных и накладных моделей в железную дверь. Наиболее популярными сегодня являются врезные модели, поэтому начать следует с них.

Технология установки врезной модели

Для того чтобы установить врезной замок на входную дверь необходимо сделать в полотне не только отверстия под скважину и ручку, но и для углубления механизма внутрь. Работа предстоит не из легких, к тому же важно точно определить положение всех крепежных элементов и наружных выходов.

Установка врезной модели замка — довольно трудоемкий процесс для новичка

Как правильно врезать замок в металлическую дверь своими руками:

1. Наметьте положение замка с помощью рулетки и карандаша. Обычно высота колеблется в пределах 100-150 см.
2. В торце полотна отметьте границу выемки. С помощью дрели просверлите по краям отверстия, а затем выпилите внутреннюю часть болгаркой. Края обработайте напильником, чтобы убрать неровности и зазубрины. Для того чтобы сверло не смещалось предварительно нужно проработать метки керном.
3. Вставьте замок внутрь полотна и отметьте положение креплений. Согласно этим меткам высверлите отверстия под винты и нарежьте резьбу, используя метчик.
4. Далее нужно определить расположение выходов под замочную скважину и рычага ручки с обеих сторон двери. Приложите замок к полотну и сделайте метки. Затем высверлите достаточно большие отверстия и закрепите все детали на месте.
5. Проверьте работу механизма. Если все в порядке, установите ручку и прикрутите накладную панель. Смажьте сердцевину и несколько раз проверните ригели.

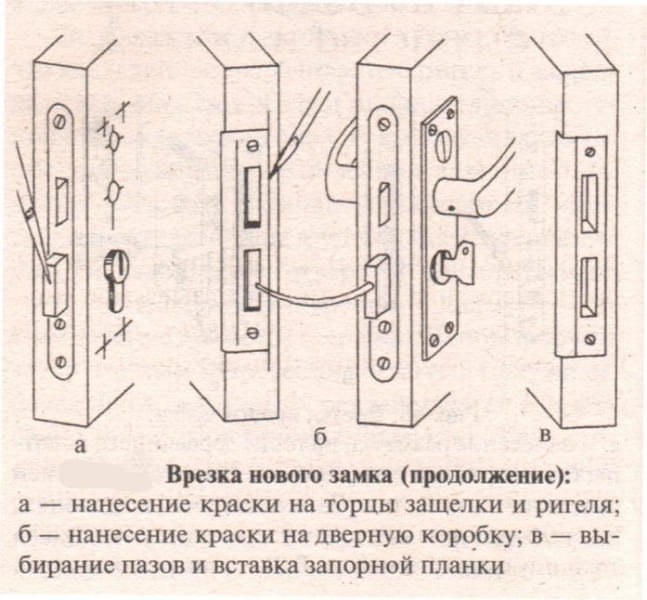

6. На коробке с противоположной стороны нужно вырезать болгаркой или просверлить отверстия под ригели замка. Сверху крепится ответная пластина.

Так как промежуточные манипуляции могут привести к сдвигам замка, после каждой операции проверяйте функционирование механизма. Выявленные неполадки необходимо немедленно устранить.

Монтаж накладного замка

Несколько по-другому производится установка накладного замка. Здесь основная часть механизма располагается над полотном, а не в его внутренней секции. Важно обеспечить надежную фиксацию замка на поверхности, вывести обратную его часть наружу и создать условия для блокировки ригелей на ответной части.

Как своими руками установить накладной замок на металлическую входную дверь:

1. Для начала приложите замок к полотну и сделайте разметку. Необходимо отметить положение отверстий под крепления, штифтов, выход скважины и т. д. Примите во внимание, что накладные модели принято располагать выше, чем врезные, то есть на комфортном уровне для пользования защелкой.
2. Установите на металлическую дверь крепежные штифты.
3. По предварительно сделанным меткам высверлите отверстие под выход скважины на наружную часть двери.
4. На штифты закрепите накладной механизм со стороны помещения.
5. Проверьте работу замка и, если все в порядке, закрутите корпус на полотне. С обратной стороны монтируется накладка.
6. Для фиксации ригелей используется накладной блок. Он прикручивается с ответной стороны на коробку. Для этого просверлите в раме отверстия и нарежьте резьбу. Затем закрутите панель винтами. Важно соблюдать точное расположение ответной части относительно основного замка. В противном случае ригели не будут заходить в предназначенные для них углубления.
7. В некоторых накладных моделях можно вырезать стандартные углублении в коробе с ответной пластиной. Для этого должно соблюдаться одно условие: короб должен выступать до уровня замка. В основном это касается деревянных конструкций, но и металлические модели можно оформить таким образом.

Если вы уверены в том, что задача не представляет для вас трудностей, приступайте к работе. При недостатке знаний и навыков лучше не браться за столь сложный монтаж и доверить эту работу мастерам.

Рекомендуем посмотреть видео

Установка замка на металлическую дверь: пошаговая инструкция

Хотите превратить свой дом в настоящую крепость? В таком случае позаботьтесь не только о качественной металлической двери, но и о хорошем замочном механизме. Установка замка на металлическую дверь требует определенных навыков. Однако, если вы не хотите лишний раз тратиться, то можно попробовать поставить механизм самостоятельно. Тогда первостепенная ваша задача – определиться с типом замка.

Виды замков

На рынке стройматериалов представлен большой ассортимент дверных устройств. Они разнятся между собой по методу установки, уровню надежности, секретности.

По способу установки механизмы делятся на:

• Накладные. Особенность данного устройства заключается в том, что большая часть конструкции находится на внешней поверхности полотна. При монтаже такого типа замка редко возникают трудности.

  Монтаж накладного замка не вызывает затруднений

• Врезные. Они вставляются в корпус изделия после предварительной выборки.

  Для установки врезного замка необходимо правильно выбрать паз в двери

• Встроенные. Данный тип замка монтируется в тело двери предприятием-изготовителем на определенном этапе производства. Поэтому установить его своими руками почти нереально, так как придется разбирать всю створку.

  Встроенные замки вставляются на этапе изготовления двери

По уровню безопасности и секретности изделия бывают:

• цилиндровые;
• сувальдные;
• ригельные;
• дисковые;
• кодовые;
• электронные;
• магнитные.

Наибольшую популярность приобрели цилиндровые и сувальдные изделия.

Цилиндровый замок представляет собой устройство, состоящее из личинки и внутреннего механизма. Изделия характеризуются высоким показателем секретности и бывают врезными, накладными. Достоинством механизма является то, что при потере ключа можно обойтись без снятия старого замка, а только заменой личинки.

Цилиндровый замок отличается высокой степенью безопасности

Сувальдные изделия состоят из громоздкой сердцевины и кодовых пластин. Уровень безопасности устройства обусловлен количеством сувальд. Чем их больше, тем сложнее его взломать.

От количества сувальд в сувальдном замке зависит степень защиты двери от взлома

В последнее время спросом стали пользоваться электромеханические и электромагнитные замки. Они обладают более высокой степенью защиты. Электромеханические изделия являются комбинацией механического устройства, электрических составляющих и электронного механизма.

Электромеханический замок — устройство с высокой степенью защиты

Электромагнитные изделия имеют корпус с электромагнитом и металлической отверткой. Они износоустойчивые и характеризуются высокой степенью надежности.

Электромагнитный замок отличается высокой износоустойчивостью

Как выбрать замок

Перед покупкой устройства желательно посоветоваться с людьми, которые разбираются в этой теме или имели уже опыт покупки и установки металлической двери.

Чтобы не ошибиться с выбором, воспользуйтесь также следующими рекомендациями:

1. Выбирайте модели популярных брендов. Изучите отзывы на сайтах, форумах и подберите подходящий для вас вариант.
2. Не гонитесь за дешевизной товара. Вспомните народную пословицу о том, кто платит дважды.
3. Один замок хорошо, а два лучше. Поэтому приобретите два устройства разных типов.
4. Проконсультируйтесь у продавца по вопросам эксплуатации изделия, устройства механизма. Только четкое понимание особенностей товара позволит не прогадать с выбором.
5. Ориентируйтесь на классы взломостойкости:
   • Изделия первого класса обладают низким уровнем надежности. Они не подходят к входным дверям, а предназначены больше для внутренних помещений, шкафов.
   • Товары 2-го класса характеризуются средней степенью защиты.
   • Самыми надежными признаны устройства третьего и четвертого классов. Ими закрывают сейфы, загородные особняки, банки, то есть помещения, в которых хранятся материальные ценности в крупных размерах.

Необходимые инструменты

Для монтажа нового или замены старого замка в стальную дверь не требуется каких-то специфических инструментов. Вам будет нужен стандартный набор, который есть у любого хозяина:

• болгарка;
• дрель;
• кернер;
• карандаш с рулеткой;
• винты и саморезы;
• шуруповерт;
• отвертки;
• напильник;
• метчик для резьбы.

Собрав все, что требуется для работы, беритесь за монтаж.

Технология установки

Сложность работы заключается в том, что вы имеете дело с очень прочным металлом. Кроме того, сама технология монтажа бывает разной в зависимости от того, какую модель замка вы устанавливаете – накладную или врезную. Также перед началом рекомендуем ознакомиться с общими рекомендациями по установке замков на входные двери.

Установка врезной модели

Чтобы монтировать изделие данного типа, надо просверлить проемы для ручки, скважины, а также механизма.

Схема монтажа врезного замка

Этот процесс очень трудоемкий, требует четкого следования инструкции:

1. Отмерьте рулеткой высоту 1–1,5 м и поставьте карандашом метку в том месте, где будет находиться замок.
2. В торцевой части створки обозначьте границы паза. По краям разметки сделайте дрелью углубления и вырежьте болгаркой выемку. Пройдитесь по краям паза напильником и уберите образовавшиеся выщерблены. Чтобы сверло при работе не скользило и не уходило в сторону, сделайте кернение меток.
3. Поставьте механизм в корпус полотна и пометьте места крепежа. Просверлите для винтов отверстия и нанесите на них метчиком резьбу.

   Монтаж врезного замка

4. Установите с лицевой и изнаночной стороны дверного полотна выходы под скважину и рукоять. Приставьте замок к двери и поставьте метки для отверстий. Установите механизм.
5. Проверьте, как функционирует устройство. При отсутствии неполадок поставьте ручку и накладку. Промажьте специальным средством сердцевину и проверните ригели.
6. На дверной коробке просверлите углубления для ригелей. Сверху прикрепите ответку.

Чтобы в ходе работы не произошел сдвиг устройства, необходимо после каждого действия проверять, как работает механизм.

Монтаж накладного замка

Он отличается от установки предыдущей модели тем, что практически все устройство находится не в теле двери, а на ее поверхности.

Схема монтажа накладного замка

Чтобы поставить накладной механизм, придерживайтесь следующей схемы:

1. Приложив устройство к полотну, отметьте места под крепеж, штифты, скважину и другие элементы. Учитывайте при этом, что накладные механизмы монтируют выше врезных, чтобы удобно было пользоваться защелкой.
2. На железной двери поставьте штифты для крепежа.
3. Согласно нанесенной разметке сделайте проем под выход скважины на внешнюю поверхность полотна.
4. Зафиксируйте накладное устройство штифтами с внутренней стороны двери.
5. Протестируйте работу механизма. Если не возникло проблем, завинтите корпус на двери. С противоположной стороны установите накладку.
6. Пробуравьте на ответной стороне коробки углубление, сделайте резьбу и привинтите накладной блок. Он служит для фиксации ригелей. Здесь важно не ошибиться с месторасположением ответки, иначе ригели не попадут в подготовленные для них выемки.

Установка замочного механизма на металлическую дверь предполагает наличие определенного опыта и знаний. Если вы хотите это сделать впервые, то лучше не рисковать. В противном случае, совершив ошибку, дело закончиться не монтажом, а демонтажем замка входной двери.

Установка врезного замка — Fine Homebuilding

Руководства по проекту Fine Homebuilding

Окна и двери

How-To

Врезные замки сочетают в себе безопасность и удобство; следуйте этим инструкциям, чтобы установить его.

Майк Личфилд, Чип Харли

Приспособление для сверления дверей удерживает расточные устройства перпендикулярно краю двери или поверхности. Это очень важно при сверлении кромки, потому что с каждой стороны врезного кожуха будет не более 7/16 дюймов дерева. Более того, перекошенный замок может работать некорректно.

Наборы врезных замков содержат защелки и ригели в одном корпусе, поэтому дверная перекладина должна быть из цельного дерева, чтобы установить этот тип замка. Если возможно, закажите дверь, изготовленную специально для комплекта замков. Если вы собираетесь делать отверстия самостоятельно, вам поможет приспособление для сверления дверей.

Набор врезных замков

Наборы врезных замков сочетают в себе безопасность и удобство, поскольку одним ключом можно открыть как защелку, так и ригель.

1. Используя шаблон, отметьте контур корпуса замка на краю двери. Затем отметьте линию точно по центру края. Вдоль этой линии используйте 7/8-дюйм. лопата для сверления отверстий на глубину корпуса замка. Немного перекрывают отверстия.

2. С помощью стамески выровняйте края паза корпуса замка. Когда вы долбите, периодически проверяйте корпус замка, чтобы не долбить больше дерева, чем необходимо. Когда корпус замка полностью войдет в отверстие, обведите контур основной пластины защелки на краю двери. Используйте фрезер, чтобы врезать пластину защелки. Если кромка двери скошена, заранее отрегулируйте наклон основной пластины защелки, чтобы он соответствовал скосу.

3. Снимите корпус замка. Используя шаблон, отметьте отверстия для ручки/шпинделя и ключа/цилиндра на лицевой стороне дверной стойки. Используйте кольцевую пилу, чтобы вырезать отверстие цилиндра, и сверло Форстнера или лопату, чтобы вырезать меньшее отверстие шпинделя, удерживая сверла перпендикулярно стойке. Сверлите отверстия до тех пор, пока острие сверла не начнет проходить с другой стороны. Чтобы предотвратить раскалывание лицевой стороны стойки, отверните сверло и завершите сверление с другой стороны.

4. Вставьте обратно корпус замка и привинтите его к краю двери. Затем вставьте шпиндели, надвиньте накладки на шпиндели, прикрепите к шпинделям ручки или ручки и посмотрите, свободно ли они вращаются. Как только они это сделают, прикрутите все детали отделки. Как правило, дверные ручки или рычаги для большого пальца имеют высоту от 34 до 38 дюймов.

5. Вы также найдете шаблон ответной планки. В зависимости от глубины узла ответной планки используйте фрезер или комбинацию дрели и долота, чтобы врезать пластину в косяк. Чтобы более точно расположить переднюю кромку ответной планки, протрите грифелем край защелки; когда защелка отпирается от косяка, на ней остается след от карандаша. Для большей безопасности купите блок с усилителем ответной планки и 3-дюймовым. монтажные винты.

Усиленная запорная пластина в сборе

Потому что 3-в. винты крепят эту сборку к раме за дверной рамой
, эту запорную пластину нельзя сместить ударом ноги.

Выдержка из Renovation, 5th Edition (The Taunton Press, 2019) Майкла Личфилда и Чипа Харли

Доступно в магазине Taunton Store и на Amazon.com.

Предыдущий:

Как просверлить замок на новой двери

Следующий:

Быстрые исправления дверей

Руководство

Окна и двери

Глава

Основы дверей

Окна и двери


Окна и двери

Надежное исчерпывающее руководство от профессионалов по выбору, установке, замене и ремонту окон и дверей в любом доме

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая
Руководство по проекту «Окна и двери».

Начать бесплатную пробную версию

Выбор Windows

• Типы окон

• Дизайн и материалы

• Энергосберегающие окна

Установка окон в новые стены

Модернизация Windows

Ремонт окон

• Восстановление старых окон

• Ремонт и модернизация

Основы дверей

Межкомнатные двери

Наружные двери

Как установить врезной замок и дверную ручку | На главную Руководства

By Wade Shady

Корпус врезного замка представляет собой прямоугольную коробку с выступом. Корпус вставляется в прорезь сбоку двери. Губа завинчивается сбоку. Шпиндель дверной ручки проходит через замок и соединяется с дверной ручкой на противоположной стороне. Этот тип замков прочнее обычных замков с болтовым креплением. Это не сложно установить. Врезной замок лучше всего устанавливать после того, как дверь будет навешена на косяки. Это позволяет правильно определить положение.

1. Повесьте дверь на косяк. Открой дверь. Нажмите на клин под дверью, чтобы зафиксировать ее.

2. Измерьте боковую сторону двери снизу. Сделайте отметку на боковой стороне двери на отметке 36 дюймов. Поместите прямоугольный корпус набора замков на сторону двери. Совместите ударник с отметкой 36 дюймов. Обведите корпус замка. Тело типично черное. Остальная часть замка — блестящий металл.

3. Проведите линию по центру корпуса петли сверху вниз на краю двери. Используйте треугольник, чтобы получить его по центру.

4. Вставьте сверло диаметром 5/8 дюйма в дрель. Отмерьте от кончика сверла 2 1/2 дюйма. Поместите кусок ленты на сверло в месте измерения, чтобы измерить глубину необходимого отверстия. Когда вы дойдете до ленты на долоте, остановите сверление. Просверлите ряд отверстий в боковой части двери по центру линии сверху вниз. Просверлите отверстия так, чтобы они касались друг друга, чтобы получилась щель в боковой части двери.

5. Отшлифуйте стороны паза напильником средней зернистости. Вставьте корпус петли в паз. Проследите по внешнему периметру или кромке замка. Снимите замок. С помощью долота вырежьте контур по периметру на глубину 1/16 дюйма. Поместите замок обратно в дверь. Внешние края периметра замка — блестящая часть — входят в неглубокий паз, который вы сделали долотом.

6. Снимите замок с двери. Поместите его ровно вдоль боковой стороны двери. Совместите корпус и выступ по периметру с прорезью и пазом, которые вы сделали сбоку. Отметьте отверстие дверной ручки, вставив карандаш в замок. Сделайте обе стороны двери.

7. Снимите замок. Отцентрируйте биту по метке. Просверлите дверь с обеих сторон, используя 5/8-дюймовое сверло. Проникайте на полпути с одной стороны. Закончите отверстие с другой стороны.

8. Вставьте замок в паз. Постучите по нему молотком, чтобы край по периметру совпал с выточенным пазом. Вверните два 1-дюймовых винта в отверстия, чтобы закрепить замок в двери.

9. Одновременно вставьте дверную ручку и пластину дверной ручки с обеих сторон двери. Шпиндель или стержень одной дверной ручки проходит через корпус замка в дверную ручку с другой стороны. Вставьте 1-дюймовые винты в просверленные отверстия в пластинах дверных ручек с обеих сторон. Эти винты предоставляются производителем. Затяните винты, чтобы прикрепить дверную ручку и пластины к двери.

10. Натрите конец бойка мелом. Закройте и откройте дверь. Мел оставит отметку, указывающую местонахождение отверстия бойка. Вставьте сверло на 3/4 дюйма в дрель/шуруповерт. Просверлите отметку на глубину 5/8 дюйма.

11. Поместите запорную пластину сбоку от двери. Отверстие на запорной пластине совпадает с отверстием, которое вы просверлили в косяке. Обведите запорную планку.
