Дымоходы для газовых котлов – требования к установке и сравнительный обзор видов

Газ является экономичным и доступным видом топлива, что широко применяется для отопления частных загородных домов, больших коттеджей и маленьких дачных домиков. Однако при использовании газовой отопительной установки необходимо особое внимание уделить безопасности. Пренебрегать установленными СНиП требованиями нельзя: это ставит под угрозу здоровье и жизнь проживающих в доме людей.

Важно грамотно подобрать дымовую трубу для качественного отвода продуктов горения. А монтажными работами должны заниматься лицензированные специалисты.

Правильный дымоход: выполняем нормы и требования

Требования по материалам, конструкции и установке дымоходов отражены в СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Исполнение правил строго обязательно.

Согласно нормам, дымоход должен:

• иметь вертикальную направленность – идти строго вверх, без наклонных участков. Допустимый уклон – 30 градусов, допустимый вынос – не более 1 м;
• иметь высоту не менее 50 см выше уровня плоской кровли частного дома, не менее 50 см выше конька скатной крыши, если выход обустроен через кровлю вблизи конька. Если рядом с устьем дымоходного канала находится высокая пристройка, то такое устье размещают выше самой высокой точки пристройки;
• сечение круглой дымовой трубы должно быть больше, чем выходного патрубка в котле;
• все используемые в конструкции материалы должны быть газонепроницаемыми и устойчивыми к высокотемпературному воздействию;
• участки стыков должны быть герметичны;
• в месте прохода через крышу стыки блоков-модулей не допускаются.

По всей протяженности не допускаются искривления, сужения, если же есть поворот, в нем устраивают ревизионный люк. Всего поворотов не может быть более 3-х.

Сверху над выходом устанавливают зонтик-дефлектор, защищающий от попадания внутрь осадков, мусора.

В частном доме может иметься различная газопотребляющая техника. Оптимально, когда к одному каналу для вывода отработанных веществ подключено одно такое устройство – об этом говорится в нормативах. При определенных условиях допускается подключение двух устройств: в этом случае необходима установка рассечки.

Кроме того, одной из важных деталей является конденсатосборник – съемный стакан, емкость из пластика, жаростойкой керамики или нержавеющей стали. Его монтаж регламентирован нормами, а основная задача такого устройства – обеспечение сбора и отведения влаги. За счет этого не только повышается безопасность, но и значительно продлевается срок эксплуатации всей системы.

Смонтированную систему будет проверять комиссия, и в случае выявления каких-либо несоответствий нормам и правилам ввод в эксплуатацию будет запрещен.

Выбираем материал

Дымовые каналы выполняют из негорючих материалов, прочных и долговечных. Также важны способность противостоять химически агрессивным веществам и способность не пропускать газы. При выборе подходящего варианта стоит учесть и сложность монтажа и последующего обслуживания.

Классика – кирпич

Кирпичные конструкции используются до сих пор, но уже не имеют широкого распространения – в сравнении с современными вариантами они имеют массу недостатков.  Массивность и значительный вес требуют закладки фундамента под основание, строительство выходит долгим и затратным.

При этом не обеспечивается необходимая тяга, на поверхности стенок образовывается конденсат, который кирпич впитывает. Не отличается кирпич и стойкостью к воздействию агрессивной химической среды. В итоге происходит разрушение кладки.

Кроме того, периодически необходима прочистка от скапливающейся на не слишком гладкой поверхности сажи.

Комбинированный вариант

Когда в доме уже есть кирпичный дымоотвод, его эффективность можно повысить, вставив внутрь гладкую трубу-вкладыш – стальную, керамическую или асбоцементную.

При устройстве комбинированного варианта следует выполнять герметичными стыки вкладыша. Особенно сложно это будет сделать при использовании асбоцемента.

Для уменьшения образования конденсата трубу-вкладыш нужно утеплить.

Долговечная керамика

Керамические системы отличаются пожаробезопасностью, прочностью, длительным сроком службы. И наилучшим образом подходят для создания дымоотводящих каналов с выходом на крышу.

Керамические поверхности гладкие, благодаря чему на них не задерживаются сажевые отложения, они не впитывают воду, стойко переносят воздействие агрессивных веществ.

В числе минусов – большая стоимость. И весят керамические блоки-модули в бетонном каркасе немало, что ограничивает их применение.

Нержавеющая сталь

Нержавейка – это самое распространенное на сегодня решение. Такие отводные конструкции отличает легкость, простота монтажных работ, стойкость к агрессивному воздействию конденсата, долговечность и невысокая стоимость.

Металл быстро прогревается, за счет чего количество образовывающейся влаги снижается. Круглая форма и идеально гладкие стенки обеспечивают эффективность отведения продуктов сгорания, поэтому и оборудование работает с большим КПД.

Все участки снаружи здания необходимо обязательно утеплять.

Наиболее практичным и универсальным решением являются сэндвич-модули, двустенные металлические модели – это одна труба, вставленная в другую. Зазор заполнен теплоизоляцией, поэтому внешняя часть не нагревается. И разрушительной едкой конденсатной влаги образуется минимум. Отличные рабочие показатели, привлекательность снаружи и доступная стоимость обеспечили этому варианту популярность.

Коаксиальные модели

Коаксиальные модели по строению схожи с «сэндвичами»: там также одна труба из нержавейки размещается в другой, между собой они скреплены перемычками.

Это оптимальная модификация для отопительного газопотребляющего оборудования с герметичной топочной камерой. Она позволяет одновременно выводить продукты горения и подавать кислород в отопительный агрегат.

Монтаж можно производить внутри дома и снаружи – с утеплением, а также горизонтально и вертикально.

Чем отличаются конструкции дымоходов для котлов разного типа

При строительстве нового дома учитываются все особенности отопления, и под каждый элемент предусматривается место. Если в уже построенный дом монтируют газовое отопление, то устраивается не внутренний, как в первом случае, а выносной дымоход.

Сама конструкция, по которой отводятся отработанные газы, подбирается в зависимости от вида газового агрегата.

Газовые котлы оснащаются камерой сгорания:

• открытого типа;
• закрытого типа.

У таких агрегатов отличается принцип функционирования, хотя внешне они выглядят одинаково.

Открытый тип

Открытая топочная камера с атмосферной горелкой нуждается в притоке воздуха. Чтобы функционирование газопотребляющего оборудования отличалось эффективностью, требуется хорошая тяга. Для этого дымовую трубу прокладывают максимально прямо на достаточную высоту.

Пройти от котла прямо вверх, через крышу – достаточно сложная техническая задача. Из-за этого в ряде случаев проделывается отверстие в глухой стене: участок от теплового агрегата до стены делают горизонтальный, а уже на улице дымоходный канал устремляется вверх. Высота его должна быть большой, выше конька, иначе достаточной тяги не будет. Сложности в этом случае с надежным закреплением, так как конструктивные элементы будут испытывать ветровую нагрузку.

Кроме того, большая протяженность снаружи приводит к образованию конденсата. Его количество можно уменьшить за счет теплоизоляции, но избавиться полностью от влаги не получится. На выходе обязательно устройство конденсатосборника.

Закрытый тип

Современные турбированные котлы имеют камеру сгорания закрытого типа, они оснащены дутьевой горелкой. В закрытую камеру воздух нагнетается принудительно – вентилятором.

Лучшее решение для подобных агрегатов – это коаксиальный дымоход. Здесь не требуется большая протяженность, и допускается горизонтальная прокладка короткого участка, который затем выводят через стену.

Особенности сборки

Монтажные работы и снаружи здания, и внутри дома производят в строгом соответствии с нормативами пожарной безопасности. Проход через крышу выполняют без стыков, с использованием специальных проходных узлов.

Все части соединяют герметично, допускается применение исключительно жаростойких герметизирующих составов.

Установка керамики

Тяжесть керамических блоков предполагает наличие фундамента. Основание делают из цементного раствора, на которое ставят переходник, чтобы подключить нагревательный прибор.

Для надежного соединения всех модулей применяют кислотостойкий раствор, с помощью которого поэтапно наращивают дымоотводящий керамический канал.

Блоки бетонного каркаса также ставят один на другой, промазывая стыковочные участки термостойким составом.

Оголовок, выходящий на кровлю, закрывают дефлектором.

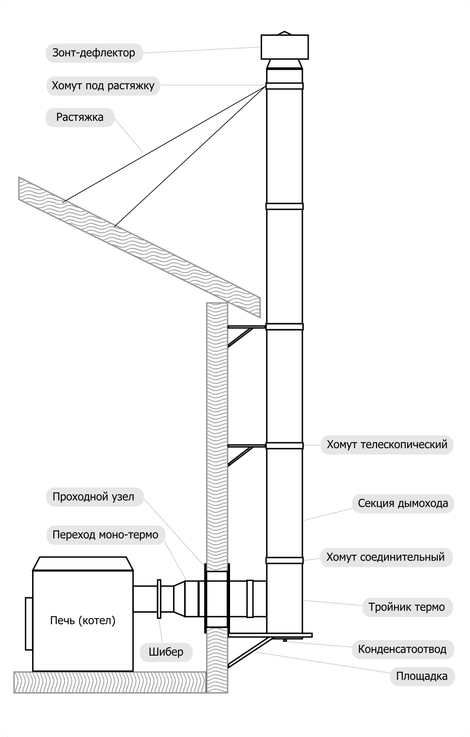

Стальные модели

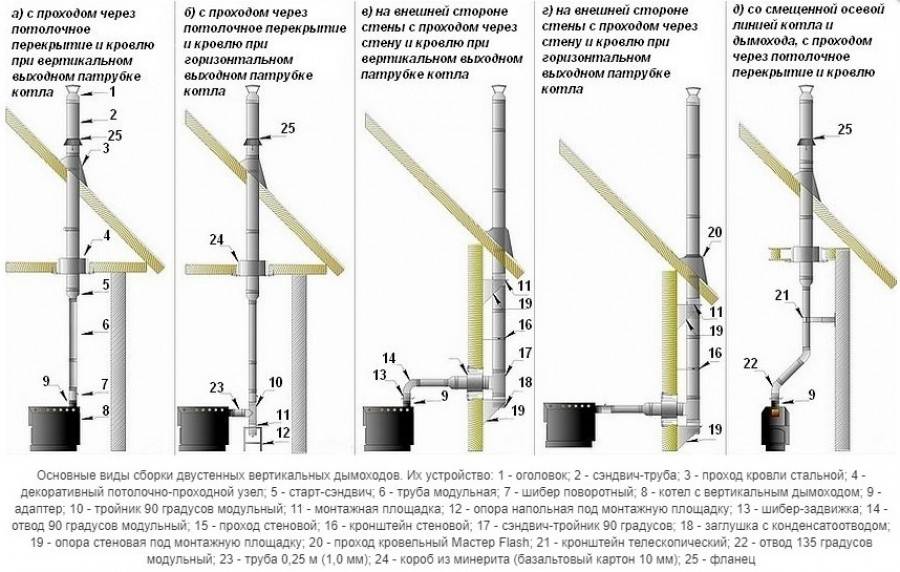

Сборка осуществляется двумя способами – «по направлению дыма» и «по конденсату». Внутри помещения всегда собирают «по дыму» (по направлению движения дыма): важно, чтобы продукты сгорания в любой ситуации не попали в жилье. Элементы разворачивают так, чтобы каждый последующий надевался на уже установленный.

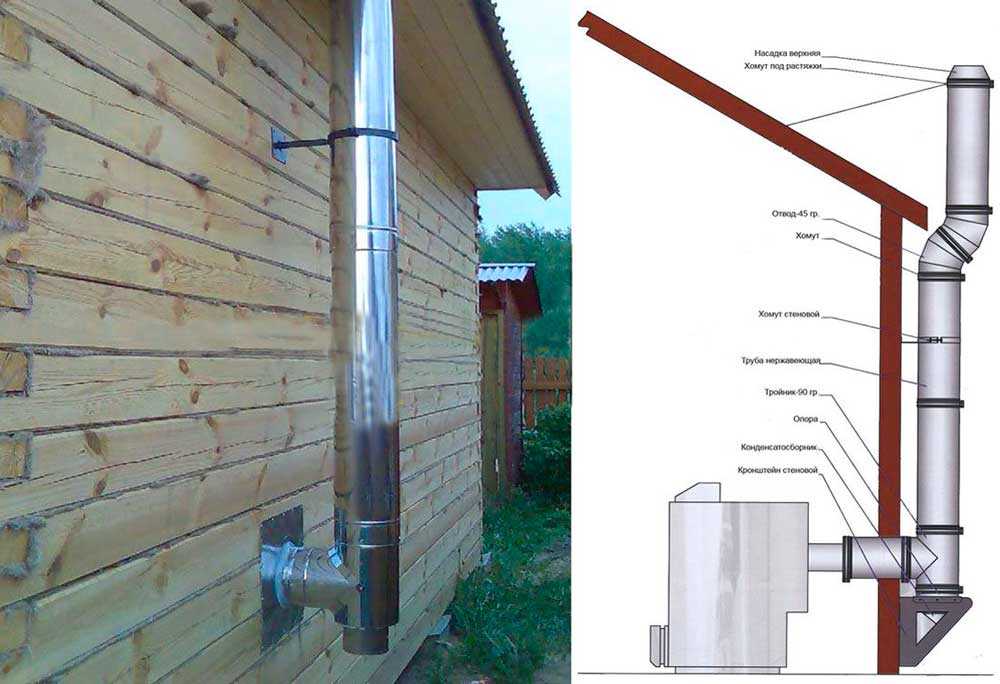

«По конденсату» монтируют трассу вне дома или при выборе одностенных моделей. Здесь учитывают возможное стекание воды – и убирают для него препятствия. Поэтому верхние элементы вставляют в нижние.

В коробе

Для придания опрятного вида коммуникациям владельцы частного жилья часто используют короба. Это не запрещено нормативами, а на функциональности сказывается положительно: дополнительное укрытие изоляционными материалами хорошо влияет на тягу и исключает контакт горячего металла с горючими поверхностями.

При этом необходимо обеспечить доступ к конденсатосборнику – для этого предусматривают специальные ревизионные люки.

Коаксиальная дымоотводная система

Установка простая, в комплект входят готовые модули, которые легко собираются в определенной последовательности. У каждого элемента – «свое» место. Стыки дополнительно герметизируются.

Чаще всего коаксиальный дымоотвод проводят через отверстие в глухой стене наружу, но есть варианты и вертикального монтажа.

Почему стоит обратиться к профессионалам

Для максимального КПД котла важно, чтобы присутствовала хорошая тяга, внутренняя поверхность дымовой трубы была гладкой, а ее монтаж осуществлялся с соблюдением правил: по расположению, уклону, высоте, количеству поворотов и т. д.

Хорошее качество используемых материалов, строгое следование технологическим правилам и инструкциям при проектировании и обустройстве дымоотводящей системы обеспечит эффективную, безопасную и длительную работу котельного оборудования.

Грамотный подход очень важен, так как допущенные при проектировании и монтажных работах ошибки могут иметь опасные последствия: в жилые помещения могут попасть отработанные газы, возможно возникновение пожара. Поэтому все работы должны выполнять специалисты, имеющие соответствующий доступ и лицензии.

Мастера компании «Бридж-Сервис» качественно спроектируют и смонтируют надежную дымоходную систему для газового котла. Отопительное оборудование будет работать с хорошей производительностью, а его использование будет полностью безопасным для жильцов дома.

Остались вопросы?

Оставьте заявку и наш менеджер ответит на все интересующие Вас вопросы

Установка дымохода для котла газового в частном доме

Дымоотвод — важная часть вентиляционной системы здания. От правильности установки трубы для дымохода газового котла зависит здоровье жильцов. Есть немало вариантов устройства вытяжных протоков. Выбрать подходящую для заданных условий версию поможет ознакомление с каждой. При монтаже учитываются строительные нормы и правила – СНиП.

Принцип действия вытяжки основан на свойстве горячих газов устремляться вверх, создавая тягу в вентиляционном тракте. Для оттока выхлопа от горелки традиционная кирпичная кладка не годится: в грязном воздухе содержится водяной пар – продукт сгорания углеводородов. Контакт с холодными боками вытяжки вызывает конденсацию с выделением росы. Последствия такого явления следующие:

• влага проникает в поры кирпича;
• периодичность включения высокоэффективных печей на сжиженном газе обусловливает замерзание воды до состояния льда;
• кристаллы растут, разрушая кирпичный воздуховод, тот обледеневает и сужая проход.

Установка дымохода для газового котла включает следующую комплектацию: выхлопной остов газоотвода, переходник от теплового прибора к вентиляционной схеме, патрубок для проведения элемента сквозь стену или крышу дома, конденсатосборник с тройником и сливным краном, крепёжные детали. Комплектность меняется в зависимости от сложности, с также способа подключения к печи.

Виды и описание газоходов напольных котлов

Обычное место отопителей – на кафельном полу. Размещение вентствола – внутри или вне здания. Установка газового дымохода в частном доме с температурой отводимой струи до 120ºС выполняется так:

1. Кирпичный ствол с вкладкой из нержавеющей стали, асбестового экрана. Вставка имеет форму гильзы необходимого диаметра, соединения промазывают жаростойкими герметиками, а пространство между стенками корпуса и канала закладывают минватой. Внизу в доступном месте ставят влагосборник.
2. Керамическая шахта из специальных блоков устойчива при эксплуатации в агрессивной среде, служит десятилетия. Большая масса предполагает устройство фундамента при монтаже трубы для дымохода газового котла.
3. Асбоцементная оболочка в сечении – овал. Стыки герметизируют влагостойким цементом с гидрофобными добавками. Для снижения конденсатообразования став делают высоким и теплоизолируют.
4. Сэндвич-дымоход – его конструкция не позволяет остывать газоходу за счёт утеплителя. На улице ствол дополнительно укрывается минеральной ватой – это увеличивает тягу, долговечность изделия.

Есть схемы, где установка газового дымохода осуществляется из коаксиальных (труба в трубе) элементов, трёхслойных сэндвичей из нержавейки с базальтовым утеплителем. Появились и новинки – конструкции с вкладным полимерным рукавом по технологии Фуранфлекс.

Какой же дымоотвод выбрать для газовой печи?

Сегодня предпочтение отдаётся двум системам дымоотводения: сэндвич-конструкциям и коаксиальным. При выборе ориентируются на мощность котла, особенности постройки и свой бюджет. Когда газоотвод устанавливается снаружи, экономится объём комнаты и не нарушается безопасность людей, но влияние атмосферных факторов вредит корпусу. Другие немаловажные критерии для оценки:

• форма и сечение каналов, длина става – определяются по расходу отопителя и схемой вентиляции;
• возможность самостоятельно сделать монтаж дымохода для котла на газе;
• простота обслуживания системы проветривания.

Коаксиальный газоотвод отличается красивым дизайном при хороших эксплуатационных характеристиках, поликонденсат в проходе не образуется. Доступным для изготовления является сэндвич – труба из нержавейки, обёрнутая базальтовой ватой и оцинкованным железом.

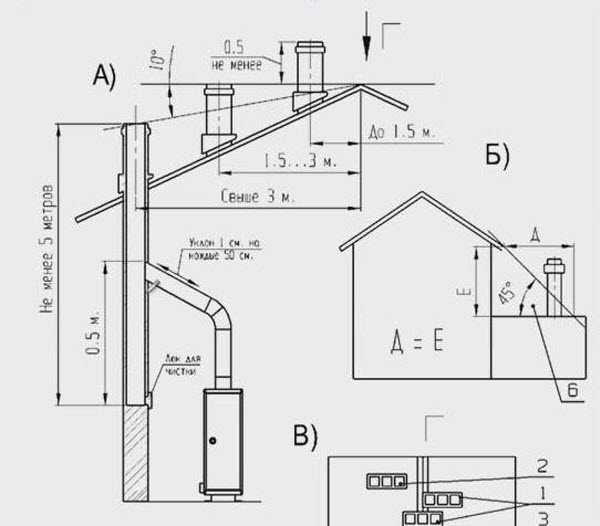

Требования к подключению дымоотвода

Нормативные данные по газоотведению изложены в СНиП 2.04.05-91. Вытяжка из огневой камеры возводится на высоту 6 м от горелки. При подсоединении печки к дымоотводу обязательно выполнение стандарта:

• подводящий к шахте горизонтальный канал <3 м с уклоном к топке 1―3º;
• ствол – вертикальный с возвышением над плоской кровлей на 50 см, для обхода препятствия допускается отклонение от оси на 30º при расстоянии до става 1 м;
• число поворотов воздушного потока – не больше 3;
• отверстия на выхлопе и по всему сечению не должны быть меньше выходного диаметра от теплогенератора;
• напольные или настенные котлы с верхним патрубком присоединяются посредством вертикального колена ≥25 см;
• отступ газохода от несгораемой стены – 50 мм и больше, от деревянной ≥0,25 м.

Внизу ствола монтируется лючок для сброса воды. До подключения отопительной горелки построенную схему вентиляции проверяют специалисты газовой службы.

В компании dymohody.by вы можете купить дымоход, а также заказать монтаж дымоходных систем любых видов быстро и качественно с гарантией качества.

Правила устройства коаксиального дымохода для газового котла

• Проект
• Преимущества
• Правила устройства коаксиального дымохода для газового котла
• Процедура установки
• Стоковая видеозапись

При установке любого отопительного котла (за исключением электрического) необходимо позаботиться о системе дымоудаления и притоке кислорода, который необходим для поддержания процесса горения топлива. Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. При этом классическая схема вывода продуктов сгорания совершенно бесполезна. Достаточно коаксиального дымохода. В этой статье мы рассмотрим все правила установки коаксиального дымохода для газового котла.

к оглавлению ↑

Конструкция

Значение слова «коаксиальный» означает «коаксиальный». Это две трубки, вставленные одна в другую и выведенные наружу. Изнутри трубы не соприкасаются друг с другом благодаря системе перемычек.

Причиной тому является различное назначение трубок:

• Малые — предназначены для отвода продуктов, образующихся при сгорании топлива.
• Большой нужен для подачи воздуха, а значит и кислорода, в камеру сгорания.

Получается, что свежий воздух и продукты горения не смешиваются друг с другом. Такая система надежно утеплена, а воздух из помещения не смешивается с газами в дымоходе.

Важно! Наиболее распространены коаксиальные конструкции горизонтальные, хотя, в принципе, можно оборудовать и вертикальный дымоход.

к оглавлению ↑

Преимущества

Основным преимуществом этой конструкции является ее универсальность. Может использоваться для всех разновидностей отопительных котлов. Наиболее эффективной операцией является установка коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и принудительной тягой. Сам котел может быть настенного или напольного типа.

Вот еще несколько преимуществ:

• Расположение горизонтальное. Нет необходимости пробивать дыру в крыше. Достаточно вывести трубу из окна или проделать отверстие в ближайшей к котлу стене.
• Система дымохода изолирована и не связана с воздухом в помещении. Нет риска попадания угарного газа в помещение.
• Воздух, поступающий с улицы, подходит к камере сгорания уже подогретым за счет того, что соприкасается с раскаленным дымоходом. Это помогает увеличить КПД котла.
• Простая установка коаксиального дымохода. Работа по его обустройству не требует особой сноровки и специальных знаний.
• Безопасность. Коаксиальный воздуховод надежно защищен от пожароопасности, так как система охлаждается относительно холодным воздухом с улицы.
• Нет необходимости оборудовать отдельную котельную. Для установки котла подойдет любое удобное для вас место – кухня, прихожая, пристройка или подвал.

к оглавлению ↑

Правила устройства коаксиального дымохода для газового котла

Если планируется обустройство коаксиальной системы дымоудаления, необходимо придерживаться правил монтажа и техники безопасности. Это позволит избежать даже самых маленьких рисков, связанных с попаданием выхлопных газов в помещение:

• Максимальная длина отводной вертикальной трубы в коаксиальном дымоходе 3 м. Иногда встречаются дымоходы большей (до 5 м) длины. Например, это касается монтажа коаксиальной трубы двухконтурного газового котла Ferroli напольного типа.
• Труба выведена на улицу горизонтально. При этом максимальная длина горизонтального участка составляет 1 м.
• При установке принудительной тяги вентилятора нет необходимости обустраивать вертикальную секцию.
• Высота выхода газохода над поверхностью земли от 2 м, а относительно котельного агрегата превышение от 1,5 м.
• Минимальное расстояние выхода трубы дымохода от любого оконного или дверного проема, а также вентиляционных решеток — 0,5 м.
• Выход трубы коаксиального газохода нежелательно обустраивать под окном. Но если без него не обойтись, минимальное расстояние между выходом дымохода и окном 1,0 м.
• Небольшой наклон трубы обеспечивает отвод конденсата.

Уклон дымохода

В этом вопросе нет единого мнения:

• Наиболее распространенная рекомендация – наклон труб «от котла». В общем, это вполне логично. Конденсат, образующийся при работе котла, вытекает, а не поступает в котел. Однако такая система безотказно работает до сильных морозов. В зимние холода стекающий конденсат просто замерзает, иногда даже внутри трубы. Все это ухудшает забор воздуха для топливной камеры.
• Тем не менее, необходимо принять решение о наклоне трубы в сторону котла. Для решения проблемы попадания конденсата в котел устанавливается дополнительный бак для конденсата.

Изолирован ли дымоход?

Дело в том, что изоляция дымоходов не решает проблему. Все равно конденсат замерзает. Эту проблему можно решить более эффективно, если немного укоротить внутреннюю трубу. Естественно, это верно, если трубы от котла идут под наклоном.

к оглавлению ↑

Порядок монтажа

В отличие от обычного вертикального дымохода коаксиальная система не требует профессиональных навыков при монтаже. Но при этом нужно четко следовать инструкции. Только так можно добиться полной безопасности.

Монтаж коаксиального дымохода для газового котла выполняется по следующему алгоритму:

• Определяемся с местом расположения котла. Настенные модели располагаются на наружных стенах, напольные на небольшом возвышении.

Важно! Превышение отвода на стене над котлом по правилам составляет 1,5 м и более. Диаметр отверстия в стене должен быть немного больше диаметра наружной трубы.

• Для соединения дымохода с котлом устанавливается специальный элемент. Все стыки и повороты скрепляются хомутами. При этом нельзя использовать ни герметики, ни клейкие ленты.

Важно! Количество поворотных колен на всю систему не должно превышать 2.

• Канал просверленного в стене отверстия заложен утеплителем.
• Закрепите трубопровод на стене с помощью скоб.

к оглавлению ↑

Видеоматериал

Соотношение доступной цены, простоты монтажа, длительного срока службы и эффективности сделали коаксиальные трубопроводы очень популярными. Если вы тоже решили отдать предпочтение именно таким, обязательно соблюдайте правила установки, приведенные в статье.

Какая вентиляционная труба нужна вашему камину? (Отвечено)

Если вы только что купили камин, планируете купить печь или вам просто нужно заменить трубу в старом устройстве в вашем доме, выбор правильных вентиляционных компонентов имеет решающее значение как для надлежащей работы, так и для безопасности. В этой статье мы обсудим основы различных типов вентиляционных и дымоходных труб, которые используются в этих топочных устройствах.

Новый камин, вставка или печь

Для каждого нового вентилируемого газового камина, дровяного камина, вентилируемого газового или дровяного камина и печи предъявляются определенные требования к соответствующим вентиляционным компонентам, установленные изготовителем.

Для каждого нового вентилируемого газового камина, дровяного камина, вентилируемого газового или дровяного камина и печи предъявляются определенные требования к надлежащим вентилирующим компонентам, установленные производителем. Определенные марки или типы труб относятся к определенной категории. Например, вы не будете использовать ту же трубу для дровяной печи, что и для вентилируемого газового камина. Покупка правильных компонентов дымохода абсолютно необходима. Частое заблуждение, которое мы часто наблюдаем, заключается в том, что домовладелец или подрядчик предполагает, что существующая дымоходная труба от старого камина может быть использована в новой модели, особенно если диаметр трубы, используемой в новом устройстве, совпадает с уже установленным дымоходом. Однако это действительно редкое явление, потому что большинство старых дымоходов и вентиляционных систем больше не используются с новыми агрегатами.

Старый камин, топка или печь

Старые камины и печи могут не иметь таких перечисленных опций или могут требовать использования определенной марки, поэтому идеальные компоненты вентиляции будут определяться размером камеры сгорания и дымоходом на Единица. Если вы пытаетесь заменить часть вентиляционной системы, вам нужно будет найти трубу той же марки, что часто бывает сложно, а иногда и невозможно, если эти детали сняты с производства и больше не доступны. Производство каминов и печей изобилует производителями, которые обанкротились, и одна из самых распространенных проблем, с которыми мы сталкиваемся здесь ежедневно, — это попытки найти подходящие детали для камина или печи, которым более 20 лет. Иногда это можно сделать, если детали все еще доступны у оригинального производителя или у активной компании, купившей оригинального производителя. В последнем случае детали, необходимые для старого устройства, можно заказать по специальному заказу.

Если вы пытаетесь заменить часть вентиляционной системы, вам нужно будет найти трубу той же марки, что часто бывает сложно, а иногда и невозможно, если эти детали сняты с производства и больше не доступны.

** Всегда обращайтесь к руководству по эксплуатации камина/печи перед покупкой или установкой вентиляционных компонентов для устройства. Если у вас нет инструкций по установке от производителя, свяжитесь с нами, указав производителя и номер модели, и мы проверим, сможем ли мы найти нужную вам информацию. **

предупреждение: Дезинформация и ошибки могут быть смертельными при работе с топочными изделиями и вентиляционными трубами. Если вентиляционная система не соответствует требованиям производителя и/или местным нормам, последствия могут быть серьезными, включая возможную утечку угарного газа и возгорание дымохода, что может привести к смерти, серьезному заболеванию и значительному материальному ущербу.

Чтобы избежать опасных ошибок при установке, мы настоятельно рекомендуем вам посмотреть видео по установке ниже, чтобы узнать о пяти наиболее распространенных ошибках, допускаемых некоторыми из самых опытных подрядчиков.

Камины с вентиляцией по сравнению с каминами без вентиляции/без вентиляции/без вентиляции

Прежде чем мы обсудим особенности выбора правильных компонентов вентиляции, мы должны сначала признать появление топок без вентиляции за последние несколько десятилетий. . Термин «без вентиляции», «без вентиляции» или «без вентиляции» применяется к топочным приборам, которые сжигают газ (природный газ или пропан) и не требуют какой-либо дымоходной или вентиляционной системы. Эта терминология также используется для описания других каминов нишевого типа, таких как электрические и этаноловые модели.

Действительно, развитие технологии чистого сжигания газа создало альтернативный вариант для потребителей, которые не хотят устанавливать дымоход из-за логистических трудностей или финансовых проблем. Тем не менее, есть несколько вопросов, которые необходимо рассмотреть, прежде чем идти по этому пути (поэтому мы всегда рекомендуем вентилируемую систему, если это вообще возможно). Прежде чем мы перейдем к ним, вы должны отметить, что в некоторых районах Соединенных Штатов (например, во всем штате Калифорния и в некоторых частях многих других штатов) запрещено использование внутри помещений газовых приборов без вентиляции по всем направлениям. Невентилируемые устройства также не разрешены для использования в Канаде.

Есть несколько основных проблем с газовыми каминами, печами и вставками без вентиляции, которые следует тщательно изучить, прежде чем принимать решение, ни одно из которых не относится к камину с вентиляцией. Во-первых, подавляющее большинство потребителей безвентиляторных газовых приборов отмечают заметный запах, исходящий от горелки. Особенно это касается людей с сильным обонянием. Для большинства это просто неприятность, но иногда запах может быть достаточно сильным, чтобы вызвать опасения по поводу утечки газа, даже если это не так.

Подавляющее большинство потребителей безвентиляторных газовых приборов отмечают заметный запах, исходящий от горелки.

Во-вторых, чисто горящие камины без вентиляции тщательно спроектированы для достижения полного сгорания, но без вентиляции выхлопным газам некуда идти, кроме как обратно в комнату. Хотя при этом образуется безвредный водяной пар и двуокись углерода (не ядовитая окись углерода), это может стать проблемой в небольших помещениях. В некоторых случаях, особенно при использовании пропана в качестве топлива, чрезмерное количество водяного пара может привести к образованию конденсата на окнах и влаги на шторах, что может привести к плесени или плесени, если они не будут высушены должным образом.

Наконец, еще одним недостатком безвентиляционных устройств является отсутствие реалистичности. Поскольку эти модели должны гореть чисто, дровяной камин без вентиляции или невентилируемый газовый камин не будут производить такое же пламя, как в настоящем дровяном камине, и они также не могут сравниться с более реалистичными эффектами, наблюдаемыми в газовом камине с вентиляцией.

Некоторые из этих опасений устраняются в определенных ситуациях, например, при установке в большом открытом помещении или помещении, которое всегда открыто по крайней мере для одного другого помещения. Но хотя удобство и экономическая выгода безвентиляционного камина могут быть привлекательными, мы рекомендуем вентилируемый камин практически в любой ситуации. Для получения дополнительной информации и подробностей о плюсах и минусах безвентиляционных газовых плит, пожалуйста, ознакомьтесь с нашим Руководством по покупке газовых каминов и плит.

«Камины» и «вставки»

Еще одна частая путаница в производстве очагов — различие терминов «камин» и «вставка». Короче говоря, камин — это готовая единица, которая может быть оформлена в деревянном корпусе, стене или каминном шкафу, а вставка — это модель, которая должна быть установлена ​​внутри существующего и действующего камина.

В целях вентиляции ключевое отличие заключается в том, что камин должен иметь специальный дымоход или вентиляционную систему, которая может быть расположена в пределах 2 или 3 дюймов от горючих материалов (например, внутри деревянного дымохода или возле внешней стены), но вставка требует использования вкладыша дымохода, который проходит внутри существующего, функционального, полностью негорючего дымохода (например, кирпичного дымохода с глиняным или терракотовым дымоходом или трубы из нержавеющей стали).

В приборах, работающих на твердом топливе, таких как дровяная или угольная печь, используется дымоход класса А, который выдерживает более высокие температуры дымовых газов, создаваемых этим топливом.

Например, в камине с прямым отводом используется коаксиальный (двойная стенка, система «труба в трубе») отвод газового камина, который может заканчиваться либо горизонтально на внешней стене, либо вертикально над крышей, но прямой В каминной топке с вентиляционным газом используется коллинеарная (бок о бок) система алюминиевых вкладышей (обычно два вкладыша диаметром 3 дюйма), которая соединяется со вкладышем и проходит внутри существующего дымохода до самого верха.

Аналогичным образом, для дровяного камина требуется дымоход из нержавеющей стали с двойными или тройными стенками, но для дровяного камина можно использовать одностенный дымоход из нержавеющей стали внутри дымохода, который уже установлен.

Крайне важно, чтобы с соответствующим устройством использовался правильный тип дымохода или вентиляционной трубы, и теперь мы более подробно рассмотрим эти различные категории вентиляционных труб.

Категория вентиляционной трубы

Для каждого очага требуется определенный тип вентиляционной трубы, которые классифицируются соответственно. Например, в твердотопливном приборе, таком как дровяная или угольная печь, используется дымоход класса А, который выдерживает более высокие температуры дымовых газов, создаваемых этим топливом. Для этой цели внутренняя стенка этих труб с двойными или тройными стенками изготовлена ​​из нержавеющей стали. С другой стороны, камины с прямой вентиляцией используют в качестве топлива природный газ или пропан, а выхлопные газы значительно менее горячие. Таким образом, труба прямого отвода газа, используемая в этих устройствах, имеет алюминиевую внутреннюю стенку.

См. список типов топочных устройств и соответствующую требуемую категорию вентиляционных труб, используемых для каждого из них, в таблице ниже. Эти категории организованы в отдельные группы на нашей странице продуктов для дымоходов.

Таблица категорий вентиляционных труб

* В отдельно стоящих дровяных и угольных печах используется соединитель дымохода (дымоход), представляющий собой черную трубу с одной или двумя стенками, которая подсоединяется к устройству и затем проходит либо вертикально к потолку, либо горизонтально к стене, прежде чем ее необходимо перешел через соответствующий переходник на дымоход класса А.

Если вы заинтересованы в приобретении модели на нашем веб-сайте или если вы уже приобрели ее на месте, но вам нужны необходимые компоненты вентиляции, вы можете заполнить нашу Форму проектирования и расценки дымоходной трубы для бесплатной детальной оценки. Если вы предоставите правильную информацию о производителе и модели, мы обязательно предложим соответствующие материалы и избавим вас от многих хлопот. Мы также проверим, если это возможно, соответствует ли предложенная конфигурация вентиляции перечисленным требованиям этой модели к вентиляции.

Расстояние до горючих материалов

При установке любого топочного устройства, самого устройства и системы дымохода соблюдение надлежащего расстояния до горючих материалов является наиболее важным аспектом. Что касается дымохода, различные типы вентиляционных отверстий имеют разные зазоры.

При установке любого топочного устройства, самого устройства и системы дымохода соблюдение надлежащих зазоров до горючих материалов является наиболее важным аспектом.

Дымоход класса A обычно имеет 2-дюймовый зазор до горючих материалов, а газоотводной клапан типа B обычно имеет 1-дюймовый зазор. Вентиляционная труба для прямого газового камина уникальна. Обычно он имеет зазор в 1 дюйм при вертикальном перемещении, но при горизонтальном перемещении требования к зазору различаются. В некоторых случаях горизонтальные участки трубы по-прежнему имеют зазор 1 дюйм до горючих материалов сбоку и снизу, но от верхней части трубы он может быть до 3 дюймов и, возможно, больше из-за горячих выхлопных газов. поднимается в вентиляционном отверстии.

Диаметр дымохода

Диаметр используемой вентиляционной трубы также зависит от модели. Для каждого камина, печи и топки будет использоваться труба или вкладыш, размер которых должен соответствовать диаметру дымохода(ов) устройства. Обратите внимание, что проверка необходимого диаметра никогда не должна быть основным или единственным соображением при поиске вентиляционной трубы, потому что используемые компоненты должны подпадать под правильную категорию, как указано в таблице выше.

Простое измерение необходимого диаметра дымохода без проверки надлежащей категории или перечисленных и совместимых компонентов является одной из наиболее распространенных ошибок при покупке вентиляционной трубы. Это особенно распространено, когда домовладельцы или подрядчики пытаются установить новые детали дымохода на старую дымоходную систему. Никогда не смешивайте секции дымоходов разных марок/производителей, даже если диаметр(ы) труб совпадают. В различных типах и марках вентиляционных труб используются запатентованные соединения, обычно это система с поворотным замком, которая соединяет отрезки трубы и колена вместе. Следовательно, будет невозможно правильно соединить два разных типа вентиляционных труб, даже если диаметры одинаковы. Установщик никогда не должен пытаться «заставить его работать», обжимая, герметизируя или сваривая вместе две трубы разных марок/категорий.

Простое измерение необходимого диаметра дымохода без проверки надлежащей категории или перечисленных и совместимых компонентов является одной из наиболее распространенных ошибок при покупке вентиляционной трубы.

Увеличители и переходники дымохода, которые представляют собой компоненты, изменяющие диаметр дымохода, никогда не рекомендуются, за исключением случаев крайней необходимости (и допустимых в рамках требований производителя к модели) или если это необходимо для конкретной конфигурации (использование удлинителя для пеллет плита или вставка довольно распространены).

Высота дымохода

Общая высота вентиляционной системы является еще одним фактором, который необходимо учитывать для вентилируемых каминов, заканчивающихся вертикально над крышей. Для каждого камина, печи и вставки будет указана минимальная и максимальная высота дымохода в зависимости от потребности устройства в достаточной тяге. Таким образом, даже если требования производителя к вертикальной заделке соблюдены, минимальная высота дымохода должна быть соблюдена для правильной работы прибора. Это обычная проблема с дровяными каминами в одноэтажных домах с дымоходом над пологой крышей.

Для каждого камина, печи и вставки будет указана минимальная и максимальная высота дымохода в зависимости от потребности устройства в достаточной тяге.

Требования и ограничения по минимальной и максимальной высоте дымохода могут быть изменены в зависимости от смещения внутри системы.

Смещения/отводы/горизонтальные участки

Как и в случае с категорией вентиляционной трубы и диаметром дымохода, для каждого устройства предусмотрены рекомендации, определяющие допустимые смещения, допустимые в системе дымохода. Дымоходы класса А не допускают изгибов более 30 градусов (45 градусов в Канаде), а длина каждого изгиба ограничена в зависимости от модели. Отводы нельзя комбинировать для создания большего смещения. Единственным предостережением по этому поводу является то, что отдельно стоящие дровяные или угольные печи, использующие соединитель дымохода (также известный как дымоход), который проходит горизонтально через стену, могут подключаться к тройнику класса А, который фактически служит 9Колено 0 градусов для поворота дымохода вертикально.

Вентилируемые газовые камины гораздо более терпимы к смещениям, но в руководстве по установке каждой модели указаны ограничения в отношении допустимой длины смещения, количества используемых колен и длины горизонтального участка(ов). По большей части вентилируемые газовые камины позволяют использовать колена под углом 90, 45 и 30 градусов. Кроме того, большинство вентиляционных систем газовых каминов позволяют использовать гибкую вентиляционную трубу, которая, конечно, может создавать любое смещение от 0 до 90 градусов.

Заглушки вентиляционных отверстий и дымоходов

Каждое топочное устройство также имеет ограничения и требования в отношении того, где и как заканчивается дымоход или вентиляционная система. Все твердотопливные камины и печи должны заканчиваться над крышей в соответствии с «Правилом 3-2-10», согласно которому дымоход должен находиться не менее чем в трех футах над крышей в точке проникновения (измеряется с высокой стороны). и на два фута выше любого препятствия в радиусе 10 футов от вершины дымохода.

Каждое топочное устройство также имеет ограничения и требования в отношении того, где и как заканчивается дымоход или вентиляционная система.

Требования к минимальной высоте дымохода

Это правило не распространяется на вентилируемые газовые камины. Газовые камины B-Vent должны заканчиваться над крышей, как дровяной агрегат, но необходимая высота над крышей может составлять всего один фут в зависимости от требований модели и уклона крыши (степени уклона). Между тем, в каминах с прямой вентиляцией может использоваться вентиляционная система, которая заканчивается либо вертикально над крышей, либо горизонтально на внешней стене. Опять же, допустимые выводы для каждой модели перечислены в руководстве по установке в соответствии с определением производителя.

В конце этих вентиляционных систем необходимо использовать соответствующую заглушку. Дымоходные трубы класса А имеют собственные заглушки, специально разработанные для конкретной марки и диаметра. Хотя для этих дымоходов доступны универсальные заглушки, использование чего-либо, кроме одобренного производителем камина, печи или дымохода, может привести к аннулированию гарантии на устройство или компоненты дымохода. Однако в случае старых дымоходов, когда необходимо заменить заглушку, а замена больше недоступна, эти универсальные варианты модернизации являются единственным вариантом. То же самое относится и к газовым каминам B-Vent.

В конце этих вентиляционных систем необходимо использовать соответствующую заглушку.
