Чем утеплить дымоходную трубу (металлическую) на улице своими руками

Перед тем, как узнать, чем утеплить дымоход, необходимо изучить ряд факторов, которые позволят исключить причины повреждения и повысить срок эксплуатации вытяжной трубы. Давайте вместе рассмотрим все эти нюансы и узнаем, как утеплить дымоходную вытяжную трубу жилого дома.

Для чего утеплять дымоход – разбираемся в деталях

Дымоход считается одним из важнейших элементов отопительной или печной системы жилого здания. Чтобы металлическая труба нормально функционировала, ее требуется утеплить. На первый взгляд это мероприятие может показаться очень простым, однако перед тем, как установить негорючий утеплитель для дымохода, советуем ознакомиться с определенными рекомендациями  и правилами техники безопасности при работе. Первое, что вы должны сделать – это изучить причины установки защиты на трубу.

Эта деталь часто подвергается большим нагрузкам: действию давления и горячего воздуха. Сквозь дымоход регулярно проходит масса продуктов сгорания. При определенных условиях последние вступают с воздухом и влагой в химические реакции. В итоге процесс коррозии существенно ускоряется, и это отрицательно влияет на работу всей вытяжной системы дома. Увеличить срок эксплуатации можно только в том случае, если утеплить дымоходную железную трубу. Это уменьшит риск химической и механической коррозии элемента. Все затраты на закупку и монтаж защитных материалов полностью окупятся, ведь без них вам придется менять трубу, а это обойдется в разы дороже.

Разрушение дымохода

Перед тем, как утеплить дымоход, предлагаем ознакомиться с основными причинами выполнения этой процедуры. Специалисты выделяют 2 наиболее опасных фактора, постепенно разрушающих трубу: химические компоненты и влага. Влага на стенках трубы – это не что иное, как конденсат, образующийся при встрече потоков холодного и горячего воздуха. Накапливаясь в больших количествах, влага способствует развитию коррозии. Катализатором этого процесса выступают высокие температуры.

Второй опасный враг трубы – это агрессивные химические вещества, которые образуются в результате сгорания топлива. Они могут образовать активные соединения щелочи, соли или кислоты, которые просачиваются в стенки трубы и способствуют появлению химической коррозии. Влияние разрушающих факторов на дымоход в той или иной степени зависит от перепадов температуры стенок самой трубы и воздушного потока, который поднимается вверх от топки. Чем ниже температура первой, тем быстрее ее стенки разрушаются.

В чем преимущества защищенного дымохода

Монтаж защиты трубы дымохода своими руками дает сразу несколько весомых преимуществ. Во-первых, он делает минимальным влияние химических соединений и влаги. Основная задача, которую выполняет защитный материал – это подъем уровня, на котором образуется конденсат, к самому верху среза трубы. Этого удается достичь благодаря повышению температуры на поверхности вытяжного канала и снижению перепада температур между трубой и потоком пара.

Утеплитель дымоходных труб

Утеплитель для дымоходных труб существенно увеличивает их ресурс и сроки эксплуатации. Помимо этого, на ремонт системы будет тратиться меньше времени и денег. Надежные средства защиты дают возможность полностью избавиться от конденсата, так как позволяют в полном объеме выводить опасные химические соединения из печки. Кроме того, защита помогает сделать конструкцию более устойчивой к ветрам и осадкам. Огнестойкий материал надежно защищает верхнюю часть дымохода при пожаре, не давая ей воспламениться. Купить необходимое количество защитного средства можно в любом хозяйственном магазине по невысокой цене. Более того, если установить его самостоятельно, то вы сможете сэкономить приличную сумму денег.

Подбираем утеплитель – базальт, сталь или дерево?

Перед тем, как утеплить трубу дымохода, рекомендуем ознакомиться с самыми эффективными материалами, которые лучше всего подойдут для этого мероприятия. В первую очередь, каждый из них обладает повышенной степенью термоизоляции. Все описанные ниже материалы защищают дымоход от воздействия внешних факторов. Производители предлагают огромный ассортимент изделий, помогающих сделать дымоход полностью утепленным и защищенным.

Отвечая на вопрос: «Чем утеплить трубу дымохода?», многие эксперты сразу же рекомендуют монтаж защиты на основе базальта. Этот материал делается из волокон, полученных, в свою очередь, в результате плавления габбро-базальта. Базальтовый утеплитель для дымохода отличается отличной теплоизоляцией и высокой прочностью. Среди других преимуществ такой защиты выделяется:

  • способность сохранять внутри трубы до 90 % тепла;
  • возможность пропускать пары влаги;
  • устойчивость к воздействию коррозии любых типов;
  • устойчивость к образованию грибков и плесени;
  • защита от вибрации;
  • защита от воспламенения;
  • экологичность;
  • устойчивость к УФ лучам.

Еще один популярный метод – это монтаж кожуха из нержавеющей стали. Это средство помогает увеличить прочность всей конструкции и защитить трубу от влияния влаги и химических соединений. Кожух имеет диаметр немного больше, чем сама труба дымохода, поэтому его установка выполняется на внешние стенки последней. Образовавшееся пространство заполняется любым быстро твердеющим средством. К примеру, для этого часто используют герметик для ламината.

Одним из наиболее простых методов считается установка деревянных щитов. Они делаются из деревянного остова, поверх которого монтируются доски. Поверх них крепится шифер или другой кровельный материал. Важно, чтобы «оболочка» щита и кровельный материал дома были одинаковыми. Пространство, которое образовалось между щитом и дымоходом, нужно заполнить асбестом или войлоком. На швах деревянный каркас необходимо смазать толстым слоем жидкого стекла.

Монтаж защиты на основе базальта

Последние из наиболее популярных средств защиты – это шлакобетонные и железобетонные плиты. Такое утепление дымохода снаружи позволяет добиться хорошего эффекта при небольших финансовых затратах. При монтаже блоков помните, что зазоры между ними и дымоходом должны быть минимальными. Свободное пространство заполняется сеткой или стальной проволокой. Кроме них зазоры заполняются глиной, песком или гипсом. На стыках между плитами наносим раствор цемента, а поверх самих плит потребуется нанести штукатурку.

Монтаж защиты – как продлить срок эксплуатации

Дымоходы в жилых зданиях нашей страны отличаются между собой по конструкции и материалу, из которого они изготовлены. Наиболее распространены кирпичные кладки, дымоходы в виде железной трубы и плиты из асбестоцемента. Утепление трубы домашнего дымохода напрямую зависит от материала, из которого изготовлен последний. В первую очередь рассмотрим, как устанавливать защитный материал на кирпичные дымоходы. Для этого есть несколько вариантов.

Защита дымохода штукатуркой

Первый метод заключается в нанесении штукатурки. Для этого на внешней стороне дымохода закрепите стальную стеку. Сверху потребуется наложить слой штукатурки толщиной не менее 3 см. Как только первый слой полностью высохнет, поверх него наложите смесь из  небольшого количества цемента, шлака и извести. Чтобы защита была более эффективной, нанесите третий слой из той же смеси. Как только он высохнет, его потребуется затереть, зашпаклевать и покрасить.

Второй способ основывается на использовании минерального утеплителя. Для этого на трубу нужно «надеть» несколько базальтовых листов. Снаружи к листам крепятся асбестоцементные плиты, а сверху на них наносится штукатурка. Хоть второй метод отличается свой сложностью, он дает несколько преимуществ. Во-первых, тепловые потери отопительной системы снижаются в 2 раза. Во-вторых, уменьшается вероятность скопления на трубе конденсата. В-третьих, в несколько раз увеличивается прочность дымохода.

Если вы рассматриваете, чем и как утеплить асбестоцементную дымоходную трубу на улице, то для этого вам потребуется воспользоваться таким методом. Для начала изготовьте металлический кожух. Возьмите лист оцинкованной стали и оберните его вокруг дымохода. Если дымоход очень высокий, то вокруг него потребуется обернуть несколько листов, уложенных в форме цилиндра. При этом каждый из верхних листов должен «заступать» на нижний на 10 см. Зазор между кожухом и дымоходом не должен составлять более 6 см. Пространство заполните минеральной ватой, плотно утрамбовывая материал. Поверх минеральной ваты залейте раствор из цемента.

Металлический кожух

Дымоходы, изготовленные из стали, можно защитить при помощи отдельной железной трубы большего диаметра. При этом разница в ширине между трубами не должна превышать 3 см. Пространство заполните базальтовой ватой. Так же, как и в предыдущем случае, тщательно утрамбовывайте материал между трубами.

Как утеплить печную трубу на чердаке жилого дома

Помимо монтажа защиты снаружи здания, дымоходы зачастую требуют выполнения дополнительных мероприятий на чердаке. Это связано с тем, что в некоторых домах отсутствует обогрев этой части. Для защиты чердачной части дымохода рекомендуем использовать деревянные щиты. Они оптимально подойдут для таких работ, так как осадки не добираются до чердака. Следовательно, вода не попадет на деревянный каркас. Для начала изготовьте каркас. Возьмите несколько деревянных брусков, длина которых должна быть не меньше, чем высота дымохода на чердаке.

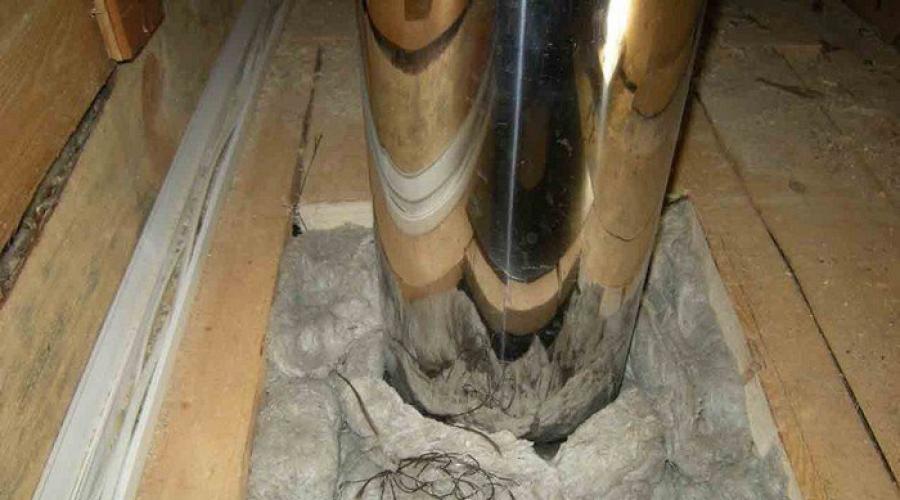

Дымоход проходящий через чердак

После этого изготовьте сами щиты из досок, обработанных прозрачным защитным лаком. Соедините брусья с досками, сделав высокую коробку. Установите конструкцию вокруг дымохода. Расстояние между двумя изделиями должно составлять не более 3 см. Образовавшееся пространство заполните войлоком и песком, после чего верхнюю часть заполните минеральной ватой. В конце останется загрунтовать щит и нанести на него краску. Если же чердак не используется для проживания, то можно обойтись и без декоративного оформления конструкции.

Как утеплить дымоход своими руками + видео

Если вы живете в частном доме или на даче с автономным отоплением, вам необходимо знать, как утеплить дымоход. Причина проста – не утепленная дымоходная труба быстрее разрушается в морозы, теряет свои свойства (пропадает хорошая тяга из-за того, что температура выходных газов уменьшается).

Утепленный дымоход позволяет использовать более низкотемпературные системы отопления, такие как газовый или пиролизный котел. Раньше не было необходимости проводить утепление дымохода снаружи по причине того, что использовалась дровяная печь. Температура выходных газов в ней может достигать 600 градусов. Поэтому дымоходная труба хорошо прогревалась, и на ней в принципе не мог скопиться конденсат.

Если для выполнения кладки камина, печи или установки и подключения котла лучше привлекать специалистов, то утепление дымохода своими руками – вполне посильная задача для каждого домовладельца. Для того чтобы начать это делать, важно понять физику процессов, которые приводят к разрушению. Это поможет выбрать правильный подход в вашем конкретном случае.

Почему дымоход нужно утеплять

Нужно ли утеплять дымоход? Однозначно! Зачем утеплять дымоход? Причина – смещение точки росы в не утепленном дымоходе. Точка росы, как вы знаете, это место, где конденсируется влага (это если сказать совсем просто). Если она находится за пределами трубы, это идеальный случай.

Как мы упомянули ранее, чем больше температура выходных газов, тем выше за пределами трубы будет находиться точка росы. Но сегодня все реже используются дровяные печи. В основном температура выходных газов находится в пределах 200 градусов. Тогда точка конденсирования влаги опускается внутрь. Чтобы ее поднять, необходимо провести утепление кирпичного дымохода.

Когда труба не утеплена, точка росы смещается внутрь, ближе к крыше. Влага конденсируется на внутренних стенках и впитывается в них (если дымоход из кирпича). Влага при морозе начинает расширяться и разрушает его изнутри.  На эту влагу оседает сажа. Являясь хорошим сорбентом, она начинает собирать на себя продукты горения, которые включают в себя кислоты – серную, угольную, азотную. Такой состав разрушает даже железные трубы.

Утепленная труба снижает необходимость постоянной чистки. Сажа не скапливается внутри, хорошо прогорая. Дымоход быстро прогревается и тяга становиться постоянной и хорошей.

Если у вас дымоход пристроен с внешней стороны дома, он особенно нуждается в утеплении. Скорее всего, вы замечали, что он долго прогревается и быстро забивается. Это происходит как раз по причине того, что он недостаточно теплоизолирован. Особенно если вы используете низкотемпературные обогревательные системы.

Дымоходы из нержавеющей стали тоже нуждаются в качественной теплоизоляции, потому что могут испортиться от продуктов горения, а также значительно понижают температуру выходных газов.

Совет от печника: Если дымоход находится в зоне до 1,5 м от конька крыши, его высота на крыше должна быть выше конька минимум на 0,5 метра. Иначе будет появляться обратная тяга, и эффективность будет падать. Если находится на 3 метра от центра крыши, тогда уровень дымоходной трубы может совпадать с уровнем конька.

Процесс утепления

Прежде чем приступить непосредственно к процессу утепления, важно выделить один ключевой принцип:

Проводя утепление дымовой трубы нужно использовать дышащие теплоизоляционные материалы, чтобы влага отводилась через них. Если это сделать невозможно, необходимо оставить зазор для вентиляции.

Более подробно о выборе конкретного материала для утепления дымохода из кирпича, и любого другого материала, описано в статье про то, чем и как утеплять кирпичный дымоход.

Мы заострим свое внимание на двух методах утепления – использование минеральной ваты и нержавеющих труб с эффективным утеплителем по периметру. Рассматриваться будет теплоизоляция дымовой трубы из кирпича – как самую распространенную на территории России. Какой выбрать утеплитель?

Минеральная вата

При утеплении минватой мы рекомендуем остановить свой выбор на базальтовой вате повышенной плотности. Хотя она дороже обычной стекловаты, но расхода не так уж и много.

Базальтовая вата подходит для дымохода и имеет некоторые преимущества по сравнению со стекловатой:

  • Более высокая температура возгорания;
  • Плотная структура;
  • Высокая паропроницаемость.

Итак, с выбором определились. Теперь необходимо произвести подготовку.

Помните: теплоизоляция дымохода не продлит ему срок службы, если его предварительно не восстановить в надлежащее состояние – почистить, заменить разрушенные элементы.

Если у вас он сильно поврежден, необходимо в первую очередь заменить разрушенные кирпичи. Следующим моментом будет его чистка. Почему это важно? На этот вопрос ответит теория.

Когда мы произведем теплоизоляцию, дымоход будет быстрее прогреваться, температура выходных газов поднимется. При этом сажа, оставшаяся внутри, начнет интенсивно выгорать. Это приведет к повышенной задымленности, увеличению температуры и другим негативным последствиям.

Третьим шагом будет выравнивание внешней поверхности штукатуркой (в том случае, если ранее не использовался облицовочный кирпич). Зачем? Чтобы между утеплителем и поверхностью было одинаковое расстояние и она прогревалась равномерно. При этом нужно использовать «дышащий»  материал, например, цементный раствор.

Далее необходимо закрепить металлический профиль на подвесы по периметру. Подобно тому, как это делается перед зашиванием стены гипсокартоном. Расстояние между профилями должно быть не более 600мм.

После этого укладывается каменная вата. Важно, чтобы она была уложена максимально плотно и без зазоров, чтобы не было мостиков холода. Ее можно дополнительно закрепить дюбель-грибками.

Учитывая то, что минеральная вата хорошо проводит пар, а значит и влагу, ее необходимо защитить гидроизоляционной мембраной снаружи. Это важно сделать, иначе вата будет увлажняться и терять свои теплоизоляционные свойства.

Следующий этап – внешняя отделка. Как правило, для этого используют профилированное железо – профлист. Оно монтируется на установленный металлопрофиль. Профлист защищает утеплитель от порывов ветра, но в то же время минимальный вентзазор в 25мм позволяет выводить влагу, которая попадает в утеплитель изнутри.

При этом также важно закрепить утепляющий слой на чердаке. Это также защитит их от остывания. При этом можно просто обвязать их слоем базальтовой ваты. Чердачная часть не нуждается в наружней защите от ветра. Достаточно просто закрепить на нем теплоизоляционные маты из каменной ваты.

Труба из асбеста или металла

Как утеплять трубу дымохода своими руками? Утепление асбестовой трубы и дымохода из нержавейки. Её тоже можно утеплить снаружи. Для этого необязательно делать кирпичную обвязку и потом утеплять. Есть 2 варианта. Такой же подход можно применять, если вам нужно утеплить железную трубу.

Чем утеплить дымоходную трубу:

  1. Приобрести рассыпной базальтовый утеплитель. Установить на трубу кожух из оцинкованного железа так, чтобы его внешний диаметр был больше диаметра дымохода минимум на 50мм. В этот промежуток затрамбовать базальтовую вату. Также продаются специальные окожушки (кожухи для труб) сделанные под стандартные диаметры.
  2. Купить уже готовые теплоизоляционные цилиндры (сэндвич) по размеру трубы и закрепить на ней. Более подробно о них можете посмотреть в видео ниже.

Важно: использование асбестового дымохода запрещено там, где используется высокотемпературная система отопления. Разрешенная температура выходных газов – 300 градусов.

Технология Фуранфлекс

Эта технология применяется для существующих кирпичных дымоходов, чтобы не дать конденсату впитываться в сам кирпич.

Как происходит теплоизоляция дымовых труб по технологии FuranFlex? Говоря просто, Фуранфлекс – это труба из полимерного материала, которая вставляется в газоотводный канал, раздувается при помощи пара под высоким давлением и принимает форму канала. Через время, данный материал застывает и получается труба в трубе. При этом внизу устанавливается специальный тройник из нержавеющей стали, в котором есть канал для отвода конденсата.

Ее разумно использовать тогда, когда нет возможности утеплить кирпичный дымоход снаружи. Также она улучшает тяговые характеристики.

Преимущества технологии Фуранфлекс:

  • Гладкие стенки собирают меньше сажи;
  • Герметичность;
  • Дает высокое сопротивление коррозии со стороны кислот в выходных газах;

Применяется для низкотемпературных обогревательных контуров (до 250 градусов), например для того чтобы утеплить дымоход газового котла.

Перед процессом необходимо прочистить канал и восстановить внешнюю часть дымохода. Для монтажа требуется специальное оборудование – парогенератор. Так что эту процедуру вряд ли стоит проводить самому.

Процесс утепления Фуранфлексом достаточно прост:

  1. В канал вставляется полимерная труба Фуранфлекс.
  2. Сверху одевается адаптер для удаления пара.
  3. Снизу подключается парогенератор, и нагнетается пар для полимеризации материала.
  4. Отрезаются остатки трубы.

Подводим итог

Итак, мы узнали как утеплять дымоход своими руками.  Проведенная теплоизоляция значительно продлевает срок. Увеличивается тяга, уменьшается количество конденсата, а значит – уменьшается количество сажи, оседающей на стенках.

Если вам нужно удлинить дымоход (например, при замене крыши) доверяйте это только профессионалам. В противном случае можно получить то, что вы можете увидеть на видео.

Поэтому, обязательно проводите утепление кирпичной трубы, чтобы зимой не было проблем с отоплением дома.

В конце обязательно посмотрите видео, в котором известный блоггер-строитель Андрей Терехов объясняет принципы и методы того, как утеплить трубу дымохода своими руками.

Чем и как утеплить трубу дымохода: утепляем асбестовую, металлическую, кирпичную трубу

На чтение 5 мин Просмотров 2. 5к. Опубликовано

Предисловие. Планируя строительство многие соглашаются с необходимостью утепления стен и фундамента. Но, когда речь идет о дымовой трубе и дымоходе, они пожимают плечами в недоумении. Для многих непонятно, почему так важно утеплить дымоход? Мы расскажем вам почему это важно и как утеплить дымоход самому.

Нужно ли утеплять дымоходную трубу?

Разрушение трубы в процессе эксплуатации

Почему дымоход разрушается со временем? Когда в печке и камине сгорают дрова, то в дымоход вместе с дымом поступает пар. В атмосферу выносится не вся влага – часть пара оседает на стенках кирпичного дымохода. Конденсируется на стенках пар из-за разницы температур трубы и атмосферы.

Поверхность трубы нагревается при топке камина или печи, а вокруг дымохода воздух прохладный. Вода конденсируется на стенках асбестовой трубы и разрушает конструкцию. Кроме того, в результате сгорания дров образуются химические вещества, их действие можно сравнить с действием кислоты.

Когда печь не топят, дымоход охлаждается, а конденсат впитывается в дымоход и разрушает его, особенно в мороз, когда разность температур высока. Здесь утепление трубы дымохода замедлит разрушительные процессы и продлит срок службы печной трубы.

Преимущества утепленного дымохода

После постройки дома и утепления крыши изнутри, не стоит забывать о печной трубе на крыше. Нужно утеплять дымоходную трубу, поскольку она находится под воздействием атмосферных факторов. Зимой она промерзает, а летом раскаляется. Уменьшить негативное влияние поможет правильно выполненное утепление.

Преимущества утепления дымохода:

– уменьшатся потери тепла;
– не пострадает кровля у трубы;
– конструкция не будет долго разрушаться;
– утепленная труба будет выглядеть эстетичнее.

Чем утеплить дымоходную трубу

Для печной трубы можно использовать различные утеплители. Стоимость не так важна, ведь утеплителя для работы понадобится совсем немного. Важнее решить вопрос, как укрепить утеплитель вокруг трубы снаружи, как утеплить котельную в доме и как определиться с выбором утеплителя?

Чем утеплить дымоходную трубу

Обычно для дымохода строители используют волокнистые утеплители, минеральную вату или стекловату, а также битый кирпич и шлакобетонные плиты. Не стоит при этом использовать горючие и легковоспламеняющиеся материалы, ведь конструкции нагреваются до высоких температур.

Применять материал лучше тот, который можно уложить самостоятельно. Перед началом работ внимательно прочитайте инструкцию производителя по применению утеплителя. Например, следите, чтобы волокна стекловаты не попали на кожу в глаза или в дыхательную систему. Используйте средства защиты.

Утепление дымоходных труб зависит во многом от материала, из которого выполнена конструкция трубы. Опишем, какими лучше материалами следует утеплить кирпичные, стальные и асбестоцементные дымоходы.

Как и чем утеплить асбестовую трубу дымохода

Утеплять дымоходы из асбестоцемента своими руками следует снаружи минеральной ватой. Всю конструкцию трубы следует очистить от пыли и мусора. Для удержания утеплителя изготавливается кожух из оцинкованного железа, его диаметр должен быть на 6 см больше диаметра трубы.

Как утеплить асбестовую трубу дымохода

Конструкция должна состоять из частей, которые надеваются друг на друга; длиной не больше полутора метра. Сначала утеплитель трамбуется в нижней части кожуха, потом надевают следующий кожух, такую конструкцию сооружают по всей длине печной трубы.

Верхнюю часть располагают слегка под наклоном, затем пустоты между кожухом и асбестоцементной трубой заливают цементным раствором.

Многие хозяева обходятся без стального кожуха. Они обматывают минеральной ватой асбестовую трубу и стягивают утеплитель хомутами. Чтобы самостоятельное утепление было эффективным в морозы, придется сделать несколько слоев ваты.

Такая конструкция долго не прослужит и вскоре придется ее заменить. Минвата боится влаги, она тяжелеет намокнув и пропускает холод. Вату необходимо изолировать от воды и пара фольгой или пароизоляцией. Минвата без кожуха обтрепается ветром, поэтому, ее нужно изолировать.

Как и чем утеплить стальную трубу дымохода

Можно и самому утеплить стальной дымоход

Сегодня можно приобрести в любом строительном магазине стальные дымоходы с утеплением, выполненные их нержавейки. Конструкция дымохода состоит их двух стальных труб различного диаметра. Между ними находится утеплитель, стойкий к высоким температурам.

Можно и самому утеплить стальной дымоход. Для этого меньшая труба вставляется в стальную трубу большего диаметра, а между трубами пространство засыпают или заполняют материалом для утепления, можно использовать и волокнистые утеплители.

Все работы можно выполнить самостоятельно, используя инструменты, которые есть практически в каждом хозяйстве. Необходимые для работы инструменты: рулетка, дюбели и гвозди, шуруповерт и перфоратор, болгарка, канцелярский нож, чтобы резать куски утеплителя и скотч.

Как и чем утеплить кирпичную трубу дымохода

Утеплить дымоход газового котла или твердотоплевно котла, как и печи из кирпича своими руками выполнить сложнее. Опишем два варианта, а вы сможете выбрать подходящий вам.

Как утеплить кирпичную трубу дымохода

Утепление кирпичного дымохода оштукатуриванием: на внешней поверхности кирпичной кладки дымохода крепится армированная сетка. На сетку носится слой штукатурки толщиной примерно в три сантиметра. Раствор готовится из извести и шлака с небольшим добавлением цемента.

Первый слой раствора следует наносить более жидким. Делают перерыв, чтобы раствор просох и следующие слои наносятся более густым раствором. Последний слой выравнивают и тщательно затирают. Трещины следует заделать, а трубу можно побелить известью.

Утепление кирпичного дымохода минватой с использованием асбестоцементных плит. Базальтовой ватой обкладывают стенки дымохода и крепят скотчем к кирпичу, поверх утеплителя строят облицовочный слой из асбестоцементных плит или кирпича, а внешний слой штукатурят.

Как правильно утеплить дымоходную трубу

Работы по утеплению печной трубы снаружи лучше провести незамедлительно после постройки здания. Через несколько лет труба уже начнет разрушаться и разрушение утеплительный материал уже не сможет остановить. Дымоход придется ремонтировать или заменять конструкцию полностью.

Видео: современный способ утепления дымохода

способы утепления металлической и кирпичной снаружи

Для сооружения дымохода в частном доме используются самые разные материалы, но часто хозяева не заботятся об утеплении конструкции. С дровяными печами в этом не было особой необходимости, но из современных отопительных котлов уходят газы с совсем другими характеристиками.

Зачем нужно утеплять дымоходную трубу?

Через вертикально расположенные дымоходы наружу выводятся вредные продукты горения. Каналы под воздействием атмосферы и проходящих в них газов со временем разрушаются. Этому способствует разница между температурой внутри и снаружи, отчего скапливается конденсат. Чтобы увеличить срок службы, добиться оптимального функционирования конструкции, утепляют трубы дымохода из любых материалов своими руками.

Для сравнения: так выглядят неутепленные конструкции и с термоизоляцией в обшивке

В каналах, не защищенных утеплителем, смещается точка росы, то есть место, где скапливается влага. Температура уходящих газов из газового или пиролизного котла редко превышает 200°, тогда как для дровяных печей она находится в пределах 600°. Это значит, что место образования точки росы находится тем ниже, чем меньше разогреты уходящие газы. Чтобы ее поднять, трубу утепляют.

В холодном дымоходе влага оседает на стенках, если использован кирпич, впитывается в него. Зимой она расширяется и начинается разрушение. К сырой поверхности хорошо прикрепляется сажа, на которой собираются летучие продукты от сгорания топлива. Среди них очень агрессивные кислоты, способные разрушить даже металлические изделия.

Утепленная конструкция не требует постоянной очистки от сажи. Она не нагромождается внутри, выгорает. Ускоряется прогревание канала, появляется хорошая стабильная тяга даже после продолжительного перерыва. Как следствие, повышается эффективность использования отопительных установок.

На способ утепления влияет расположение дымохода

Особенно нуждаются в теплоизоляции трубы, пристроенные к наружной стене здания. Все же, независимо от размещения, оптимальный вариант – утепление на всей протяженности, даже если большая часть газоотвода расположена под крышей дома.

Чем снаружи утеплить дымоход?

Для теплоизоляции преимущественно используют:

  • обшивку плиточными материалами;
  • возведение деревянного щитового каркаса вокруг конструкции;
  • установку внешней трубы с большим диаметром;
  • известково-шлаковую штукатурку.

В качестве наполнителей используют теплоизоляционный материал с волокнистой структурой: минеральную или стекловату. Также пространство между каркасом и дымоходом можно заполнить сухим песком, керамзитом, дробленым кирпичом.

Утепление кирпичной конструкции минеральной ватой

Ограничения в выборе теплоизоляции касаются материала дымовой трубы. Учитываются требования пожарной безопасности, выполнение которых необходимо в полной мере, чтобы не произошло возгорание.

Принимают во внимание и другие факторы:

  1. Температура газов на выходе. С ее возрастанием требуется меньший слой теплоизоляции, но возрастают требования к огнезащите и жаростойкости материала.
  2. Расположение. Конструкции снаружи дома прогреваются хуже, поэтому понадобится более качественное утепление.
  3. Материал. Вид теплоизоляции применяется в зависимости от возможности монтажа на конструкции.

Устройство сэндвич-трубы промышленного изготовления

*

Для некоторых утеплителей не нужна дополнительная защита от внешней влаги и пароизоляция. К ним относятся металлические футляры. Деревянный щит лучше покрыть атмосфероустойчивой эмалью, а шлакобетонные плиты – тонким слоем штукатурки. Базальтовая вата и другие подобные утеплители нуждаются в обязательной защите от внешних воздействий.

Рассчитать необходимое количество теплоизоляционного материала несложно. Для прямоугольного сооружения определяют все параметры, узнают общую площадь. У круглой конструкции измеряют рулеткой окружность, умножают на высоту. При известной площади остается учесть необходимую толщину утеплителя.

Два способа утепления кирпичного дымохода

Применяются преимущественно варианты с оштукатуриванием или минеральная вата. При любом выбранном методе начинают с очистки канала. Если этого не сделать, после утепления каналы быстрее прогреваются, оставшаяся внутри сажа начинает быстро выгорать. Наступают негативные последствия: повышенная температура, возрастает задымленность.

Готовят наружную поверхность: сильно поврежденные кирпичи удаляют, заменяют новыми. Дальше под утепление минеральной ватой проводят оштукатуривание, кроме случая, когда использовался облицовочный кирпич. Этим добиваются одинакового расстояния от утеплителя до стены, дымоход будет прогреваться равномерно. Используется известково-песчаный или цементный раствор.

По периметру на подвесах закрепляют профиль. Операция подобна той, что проводится перед обшивкой стен гипсокартоном. Понадобится шуруповерт и саморезы с пластмассовыми дюбелями, а также сверло по бетону соответствующего диаметра. Максимальное расстояние между профилями не должно превышать 60 см.

В пространство между ними укладывается базальтовая вата толщиной не менее 5 см, которую предварительно нарезают на куски нужных размеров. Важно добиться плотной укладки, чтобы не образовались пустоты, которые станут мостиками холода. Крепление к поверхности осуществляют фольгированным строительным скотчем, кусочками проволоки или дюбель-грибками.

Важный момент, игнорировать который недопустимо – укладка снаружи гидроизоляционной мембраны. Иначе минеральная вата, которая хорошо впитывает воду и плохо ее отдает, станет влажной и значительно потеряет теплоизоляционные характеристики.

Кирпичная труба утеплена и обшита жестью

Заключительный этап – внешняя отделка. Популярно профилированное железо, которое монтируют на ранее установленный металлопрофиль. Такое оформление выглядит красиво, защищает от ветра. Между профлистом и утеплителем оставляют зазор 25 мм, через который выводится влага, что попадает внутрь.

Для отделки снаружи допускается использование других материалов. Закрепленный базальтовый утеплитель обкладывают декоративным кирпичом, шлакобетонными блоками или асбестоцементными плитами. В последнем случае минимальная толщина стенок 40 мм.

Штукатурка утеплит кирпичную трубу

Утепление трубы кирпичного дымохода штукатуркой проще. Поверхность предварительно очищают, наносят слой грунтовки глубокого проникновения. На стенах фиксируют дюбелями армированную сетку, набрасывают раствор из цемента, извести с наполнителями из шлака или других жаростойких материалов. После высыхания первого слоя заделывают возможные трещины, наносят второй, уже тоньше.  Кирпичную конструкцию по штукатурке окрашивают в тон кровли здания.

Как правильно утеплить стальной дымоход

*

Выполняя работы, учитывают, что металл нагревается до 300°. Используют абсолютно негорючие материалы: различные виды минеральной ваты и волокнистых утеплителей, шлакобетонные плиты. Применяется также специальная жаростойкая штукатурная смесь. Для выполнения по варианту «сэндвич» используют железную трубу большего размера, желательно из нержавеющей стали.

Металлические конструкции часто устанавливаются совместно с отопительными приборами, которые используются периодически: каменка в бане, декоративные печи и камины. Доступный вариант в этом случае – нанесение специальной штукатурки. Способ несложный и легко выполняется даже людьми без опыта:

  • на поверхности закрепляют стекловолоконную армированную сетку;
  • смесь, купленную в магазине, согласно инструкции добавляют в воду и взбивают миксером до получения плотной однородной массы;
  • шпателем несколько раз наносится черновой слой с перерывами для просушки;
  • формируют чистовую поверхность.

Создание сэндвич-дымохода

Популярный и наиболее эффективный способ утеплить металлическую конструкцию, которая постоянно используется  – футляр из стальной трубы. Изделие большего диаметра служит защитой, меньшего размера – дымоотводом. Между ними размещают минеральную вату, битый кирпич, керамзит. Конструкция полностью пожаробезопасна, обмотку защищает оцинкованное железо или нержавеющая сталь.

Сэндвич-дымоход формируется в несколько приемов:

  • в кровле и ее перекрытии расширяют отверстие, чтобы диаметр превышал размеры канала на 250 мм;
  • основная металлическая труба изолируется базальтовой ватой слоем от 5 см;
  • теплоизолятор фиксируют проволокой, которую оборачивают по кругу;
  • надевают стальной кожух, если железо тонкое, устанавливают адгезивную ленту, закрепляют стяжными хомутами.

Особого подхода к утеплению газоотвода требует парилка. Самый удачный вариант – стальной дымоотвод железной трубы в футляре, причем оцинковку для кожуха применять запрещается. Повышенная температура и влажность приводят к выделению вредных веществ. Рациональный вариант – нержавеющая сталь.

Асбестоцементный дымоход – правильная теплоизоляция

Конструкцию утепляют каркасным способом. Перед выполнением основных работ трубу тщательно чистят. Дальнейшие действия:

  1. Для изготовления защитного кожуха используют оцинкованные листы. Заготовки размечают с расчетом, что между внутренней и наружной стенками будет расстояние 6 см или больше. По высоте – стандартная ширина оцинковки – 1 метр.
  2. Устанавливают защиту, начиная с нижней части. Каждый отрезок плотно заполняют минеральной ватой. Секции соединяют болтами.
  3. Верхнюю часть закрывают цементным раствором, чтобы не намокал утеплитель. Слой формируют с небольшим наклоном наружу, чтобы не застаивалась вода.

Утеплитель без обшивки используется как временная мера

*

Часто можно наблюдать, что утепление асбестоцементной дымовой трубы выполнено простой обмоткой минваты, которая зафиксирована стяжками. Подобный вариант допускается на чердаке, причем в отношении любого материала. Снаружи такая конструкция долго не прослужит: она намокает, страдает от ветра.

Как избежать распространенных ошибок – рекомендуют мастера

Перед утеплением, особенно асбестоцементного или стального дымохода, убеждаются в правильности установки конструкции. Газоотводящая труба должна соответствовать правилам пожарной безопасности и другим технологическим нормативам.

Рекомендуется использовать утеплители, которые дышат, не накапливают влаги. В других случаях обязательно оставляют вентиляционные зазоры не менее 25 мм. Применяют материалы, которые доступны для самостоятельной укладки. Придерживаются инструкции производителя.

Среди минеральных утеплителей наиболее эффективна базальтовая вата. Она несколько дороже обычной минеральной, но при небольшом расходе это не играет существенной роли. Зато наяву значительные преимущества:

  • возгорание возможно при очень высокой температуре;
  • имеет повышенную плотность;
  • значительная паропроницаемость.

Базальтовая вата хороша для теплоизоляции как снаружи, так и на чердаке

Даже самая качественная теплоизоляция не продлевает срок службы конструкции, когда она предварительно не приведена к надлежащему состоянию: требуется прочистка, замена разрушенных элементов.

Работу по наружному утеплению дымохода проводят сразу после его возведения. Спустя несколько лет начинаются разрушительные процессы, которые теплоизоляция уже не остановит. Понадобится ремонт или полная замена конструкции.

Чем утеплить трубу дымохода: критерии выбора теплоизолятора

Решая, чем утеплить трубу дымохода, чаще всего выбирают среди традиционных негорючих теплоизоляционных материалов. Также востребованы новые подходы к обустройству конструкций дымоотвода в виде сэндвич-труб, которые легко внедрить в дымоходную систему своими руками.

Показания к утеплению

Процесс газоотведения сопровождается накоплением частиц продуктов горения на стенках дымового канала и образованием конденсата, что негативно отражается на эксплуатационных качествах отопительного оборудования. Утепление асбестовой, керамической или металлической вытяжной трубы способствует нивелированию проблем со снижением эффективности устройства, поэтому рекомендуется выполнить качественную теплоизоляцию дымохода еще на этапе строительства. При необходимости утепляют канал газоотведения и в процессе эксплуатации, используя подходящий вариант материала с низким коэффициентом теплопроводности.

Что дает утепление дымовой трубы:

  1. Снижается риск воздействия факторов, которые обуславливают образование повреждений на поверхностях металлических, керамических или асбестовых труб газоотведения. Так, наличие качественной теплозащиты способствует устранению проблем с конденсатом. При этом наблюдается существенное увеличение потенциала вытяжного канала.
  2. Нивелируются проблемы с ухудшением тяги. При надежной теплоизоляции снижается уровень теплопроводности материала трубы. Этим объясняется уменьшение разницы температур между потоками продуктов горения и поверхностью дымоотводной магистрали. В результате значительно снижается уровень отложений на стенках, и нивелируется риск ухудшения тяги.
  3. Оптимизируется энергоэффективность теплогенерирующего устройства. Утепленный дымоход предусматривает корректный расход топливных ресурсов, так как снижаются энергозатраты на поддержание требуемого уровня температуры в топочной камере.
  4. Улучшаются характеристики прочности конструкции. С помощью теплоизоляционного каркаса выполняется своего рода армирование конструкции, что особенно важно при обустройстве участка дымохода над уровнем крыши. Усиленному надежным слоем теплозащитных материалов дымовому каналу не страшны существенные ветровые нагрузки, перепады температур и другие внешние факторы.

Качественная теплоизоляция важна не только при обустройстве тонкостенных стальных труб дымоудаления. Утепление материалами с низким коэффициентом теплопроводности способствует улучшению эффективности кирпичных дымоходов и прогонов из асбеста, металла и керамики.

Утепление дымохода минеральной ватой

Утеплители для теплоизоляции дымовой трубы

По регламенту для утепления дымохода можно использовать исключительно негорючие материалы, чтобы обеспечить пожаробезопасность конструкции. Среди популярных средств теплоизоляции дымовых каналов выделяют 3 категории – штукатурку, шлак и каменную вату.

Штукатурка

Планируя, чем утеплить кирпичный или каменный дымоход на улице, можно использовать жаропрочный штукатурный раствор. Для нанесения отделочной смеси требуется армирование поверхности металлической сеткой.

Битый кирпич или шлак

Если предстоит утепление кирпичного канала или железной дымовой трубы, сооружают кожух из подручных средств, и пустоты заполняют битым кирпичом или другим негорючим материалом.

Каменная вата

Решая, чем можно утеплить металлическую трубу дымоудаления своими руками, чаще всего отдают предпочтение базальтовой вате. Вызывают интерес варианты утеплителя в виде цилиндров: материал представлен с различным внутренним сечением. Также можно использовать базальтовые маты. Теплозащиту из каменной ваты обматывают вокруг железной трубы и фиксируют с помощью хомутов или металлической проволоки. Далее конструкция оснащается герметичным стальным кожухом.

Базальтовая вата

Критерии выбора

Ключевыми критериями выбора материала для утепления дымоотводной конструкции являются высокий уровень негорючести и низкий коэффициент теплопроводности продукции. Также при выборе утеплителя учитывают следующие моменты:

  • масса теплозащитной конструкции должна быть соразмерна с выдерживающим потенциалом кровельной системы;
  • если планируется утепление минеральной ватой, теплоизоляционный слой следует защитить от пагубного воздействия влаги. Для этого выполняется герметичный стальной кожух;
  • для теплоизоляции металлического дымохода своими руками можно остановить выбор на готовых цилиндрических утеплителях с отражающей поверхностью из фольги.

При выборе теплозащитной продукции необходимо учитывать особенности утепления дымового канала в зависимости от материала основы. Так, для стальных и асбестовых дымоходов высотой более 6 м требуется теплоизоляционный слой толщиной 10 см. При обустройстве кирпичных каналов дымоудаления рекомендуется использовать материалы с параметрами общей толщины до 8 см.

Перед покупкой изоляционной продукции следует поработать над схемой монтажа, произвести расчет материалов в соответствии с параметрами обустраиваемой конструкции.

Способы теплоизоляции в зависимости от материала дымохода

Работы по утеплению дымоходной конструкции разнятся в зависимости от материала основы, но в каждом случае требуется предварительный осмотр объекта на предмет надежности и пожаробезопасности системы.

Утепление кирпичного дымохода

При обустройстве теплоизоляции дымоотвода в виде кирпичной шахты в основном применяют оштукатуривание. Это дает сокращение теплопотерь до 25%.

Технология оштукатуривания включает в себя следующие этапы:

  1. На основе термостойкой смеси готовят очень плотный раствор, которым заделывают швы кирпичной кладки, заполняя все пустоты.
  2. Фиксируют армирующую сетку и приступают к нанесению первого штукатурного слоя толщиной в пределах 3-4 см.
  3. Второй слой выполняется после схватывания предыдущего, толщина – 5-7 см.
  4. После того, как подсохнет штукатурное покрытие, выполняют отделочный слой. Для этого поверхность тщательно выравнивают, затирают полутерком, замазывают образовавшиеся трещины.

Финишный этап выполняется с помощью отбеливающих растворов, которые наносят в 2-3 слоя для большей декоративности.

Оштукатуривание кирпичного дымохода

Как утеплить кирпичный дымоход минеральной ватой?

После инспекции конструкции на предмет дефектов и их устранения, крепят минеральную теплоизоляцию к кирпичной поверхности при помощи проволочной прошивки. При этом необходимо проследить, чтобы не образовались пустоты, особое внимание уделяется и местам стыка. Далее выполняется финишное покрытие из листов оцинкованной стали, металлический кожух способствует устранению риска снижения эксплуатационных свойств минерального утеплителя.

Теплоизоляция асбестовых труб

Для утепления асбестоцементных дымовых каналов используют минеральную вату в комплекте с металлическим кожухом.

Этапы работы:

  • необходимо подготовить расчетное количество волокнистого утеплителя и трубчатую конструкцию требуемого размера из оцинкованной стали. Чаще всего применяют складной кожух из нескольких элементов, сечение которого должно быть на 6 см больше, чем диаметр асбестовой трубы дымоотвода;
  • нижнюю часть кожуха закрепляют на основании дымоходной конструкции и тщательно набивают зазор между стенками асбестоцементной трубы и стальной облицовки;
  • затем фиксируют второй элемент кожуха и продолжают заполнять пустоты утеплителем. Так проработают всю длину дымоходного канала из асбеста.

Верхнюю границу зазора тщательно заделывают цементным раствором, чтобы обеспечить герметичность теплоизоляции.

Утепление асбестоцементного дымохода минеральной ватой

Нюансы утепления стального дымохода

Теплозащиту стальной дымоходной конструкции выполняют различными способами:

  • оборудуют каркас из подручных средств и заполняют зазор негорючим утеплителем в виде минеральной ваты, бытого кирпича, отсеянного шлака;
  • обматывают металлическую дымовую трубу минеральной ватой, сверху устанавливают облицовочную конструкцию из листа оцинкованной стали;
  • для теплоизоляции дымоотвода из железа используют готовый теплозащитный цилиндр.

Чтобы соорудить каркас для утепления газоотвода из стали, выполняют короб из пиломатериалов и обшивают конструкцию асбестовыми плитами. Между периметром металлического канала дымоудаления и внутренней поверхностью короба выдерживают расстояние от 10 см в зависимости от вида выбранного утеплителя.

Рекомендуется отдать предпочтение легким вариантам теплоизоляции из базальтовой ваты, стекловаты или шлаковаты. Это позволяет снизить локальную нагрузку на крышу. Если несущая способность кровельной системы вне сомнения, можно также использовать битый кирпич или отсеянный шлак. Верхний торец короба и стыки следует защитить от проникновения влаги, для этого применяют цементный раствор.

Если выбран утеплитель в виде базальтового цилиндра, подбирают заготовку нужного диаметра с учетом параметров обустраиваемого стального газоотвода. Готовый цилиндр устанавливают (надевают) на трубу, предварительно обработав термостойким герметиком его внутреннюю поверхность и соединительные элементы «шип-паз». Далее сэндвич-дымоход оборудуют наружным металлическим покрытием. Необходимо убедиться в отсутствии зазоров и пустот между основной дымовой трубой и внешней. Если в качестве наружного элемента используется бесшовная трубчатая конструкция, герметик применяется для заделки уязвимых зон торца.

Утепление стального дымохода керамзитом

Особенности утепления дымоходов различной формы

При обустройстве дымоотводов квадратных или прямоугольных форм теплоизоляция выполняется с помощью каркаса. По такой же технологии можно утеплить и дымовые каналы круглого сечения. К примеру, для утепления асбестового дымохода из нескольких труб требуется сооружение каркасного короба.

Последовательность работ по утеплению дымовых шахт квадратной или прямоугольной конфигурации:

  • выдерживая интервал в 10 см от периметра обустраиваемого объекта, собирают каркас из металлических профилей или деревянного бруска. Крепление выполняется с применением оцинкованных гвоздей и саморезов длиной 30-50 мм;
  • пространство между обрешеткой и стенками шахты газоотвода наполняется минеральным утеплителем;
  • наружный периметр каркаса обшивается асбестовыми панелями толщиной 10-12 мм.

На завершающем этапе стыковочные швы заполняют жаропрочной штукатуркой, как и верхний периметр каркаса, чтобы обеспечить герметичность конструкции.

Частые ошибки при утеплении

Среди основных ошибок при теплоизоляции дымоотвода отмечают некорректный расчет толщины утеплителя и некачественную герметизацию теплозащиты. При проверочной топке можно диагностировать качество проведенных работ при помощи ручного тепловизора. На экране оборудования отражается уровень теплопотерь, если в области стен и стыков просачивается тепловая энергия.

Если наблюдается образование конденсата на внутренних поверхностях дымоотвода после работ по теплозащите, это указывает на недостаточность толщины слоя утеплителя. Неполноценная герметичность же чревата прогоранием дымовой трубы. В обоих случаях придется проделать работу заново. Для этого снимают наружную металлическую обшивку/кожух и проводят теплоизоляцию с соблюдением технологии.

Чтобы исключить сбои в работе теплогенерирующего устройства и нарушения в кровельной системе, важно заблаговременно проводить утепление дымохода.

Как утеплить трубу дымохода своими руками

Частный дом – это постоянная забота об отоплении. Необходимо не только спроектировать, смонтировать и запустить все оборудование, но и обеспечить его правильную работу, чтобы минимизировать возможности профилактических и ремонтных работ. В этом списке вопросов проблема, как утеплить дымоход, далеко не последняя – ведь система отопления в загородном доме всегда оборудуется трубой для отвода отработанных газов или дымоходом. Причем неважно, какие энергоносители используются для обогрева: кроме электрического котла, остальные агрегаты, вырабатывающие тепло, вместе с ним вырабатывают и газы или дым, которые нужно убирать из помещения. А холодный дымоход – это место для возникновения конденсата, который будет постепенно разрушать ходы для отведения газов изнутри.
Результат утепления асбесто-цементного дымохода



Почему нужно утеплять дымоход

Дымоходы делают из разных материалов – от обычного огнеупорного кирпича до трубных отводов из асбоцемента, металла или армированного бетона. Особенно пожароопасными считаются металлические трубы, поэтому утепленный дымоход своими руками решает сразу две проблемы: теплоизоляцию от наружных температур и обеспечение пожаробезопасности. Также слой утеплителя нужно укладывать таким образом, чтобы он помогал защищать отверстие под дымоход от попадания влаги на чердак по стенкам трубы или кирпичного дымохода. Схема утепления разрабатывается и составляется заранее – нужно выбрать подходящие стройматериалы, методы крепления, рассчитать толщину слоя теплоизолятора, и т.д. Если труба или дымоход уже существуют, то придется вносить изменения в конструкцию кровли, а это также требует точности.
Утепление и огнезащита металлического дымохода

Без каких-либо изоляционных слоев дымоход быстрее разрушится от влияния погодных факторов, а именно:

  1. Повышенная влажность воздуха в дымоходе. Именно влага так любит теплые места – попадая в дымоход вместе с воздухом, влага оседает на стенках трубы или кирпича, постепенно превращаясь в капли конденсата. Вода, проникая в материал стенок дымохода, разрушает его при замерзании (имеется в виду бетон, асбест или кирпич), или вызывает коррозию металла;
  2. Взаимодействие дымохода с агрессивной средой, которая образуется при сгорании топлива, также вызывает медленное разрушение любых стройматериалов, так как при сжигании любого энергоносителя выделяются едкие щелочные и кислотные вещества.

Поэтому утепление дымохода своими руками важно для предотвращения любых химически необратимых процессов, которые постоянно в любом нагревательном оборудовании идут воздействием продуктов распада энергоносителей и влажности.
Последствия работы неутепленного дымохода





И так как дымоход физически связан с другими конструкциями дома, холодная труба может вызвать разрушения стен и перекрытий дома. Конденсат, который постепенно насыщается продуктами горения и накапливается на стенках трубы, незаметно, но постоянно разъедает любые стройматериалы, соприкасающиеся с ним. Активная фаза образования конденсата наступает весной, когда плохо утепленные трубы для дымохода начинают оттаивать, а отопление становится не таким интенсивным и не прогревает стенки дымохода так, чтобы весь конденсат сразу испарялся.



Что дает утепление труб дымохода

Прежде, чем утеплить дымоход, нужно понимать, зачем это нужно: даже самое качественное утепление не защитит дымоход от негативных наружных факторов, но способно значительно увеличить время его эксплуатации созданием следующих защитных механизмов:

  1. Смонтированная теплоизоляция не дает накапливаться на стенках труб насыщенной кислотами влаге. Одинаковая температура дымохода и продуктов горения не создает условий для образования конденсата, и вредные вещества уходят в атмосферу;
  2. Уменьшается значение терминатора (разница предельных температур) между горячими газами и менее горячим дымового канала;
  3. Утепление создает эффект энергосбережения, так как утепленная труба отдает меньше тепла в атмосферу, а значит, экономит энергоносители и стабилизирует работу котла;
  4. Усиливается конструкция дымовых каналов. Теплоизоляция – это не только мягкие минеральные материалы: в процессе утепления применяются кирпичи, металл, тросовые растяжки и цементный раствор, что в сумме дает хороший результат по прочности, а труба менее болезненно воспринимает порывы ветра.

Укрепление дымохода растяжками



Утеплитель повышает морозоустойчивость дымоходных каналов или труб, поэтому негативное влияние горячего воздуха на кровельные материалы в месте вокруг дымохода уменьшается, а значит, срок службы кровли повышается. Трубы, защищенные теплоизоляционными материалами, выглядят более эстетично.

Любой теплоизолирующий материал должен быть абсолютно негорючим, так как температура даже на выходе трубы может составлять 250-3000С. Наиболее подходящими и востребованными являются натуральные волокнистые материалы – стекловата, минвата, базальтовая или каменная вата, шлакобетон, огнеупорный кирпич, бетонный раствор, металл (листы жести и оцинкованные трубы). Дымоходы, устроенные по типу «сэндвича», утепляются с использованием нержавеющих гильз, наполненных негорючим утеплителем.

Утепление дымохода-«сэндвича»

Важно! Вес утеплителя необходимо рассчитывать с учетом нагрузочной способности кровли, чтобы конструкция, утяжеленная теплоизолятором, не продавила крышу. Самый легкий и надежный утеплитель – минеральная вата.

Производители наладили выпуск цилиндрических утеплителей из металла или с использованием металлической фольги. Такие конструкции отлично защищают дымоход за счет экранирования тепла. Трубчатые утеплительные детали производятся с разными диаметрами труб, поэтому дымоход любого размера и диаметра можно утеплить, не подыскивая подходящие материалы.

Особенности утепления металлических дымоходов

Перед тем, как утеплить трубу дымохода своими руками, нужно убедиться в надежности крепления и монтажа существующего дымохода. Самый простой и недорогой метод утепления металлического дымохода – использование т.н. «скорлупы» по диаметру установленной трубы.
Утеплитель-«скорлупа»



К металлическим дымоходам предъявляются такие требования:

  1. Труба должна выводиться на высоту не менее 5 м – только так можно обеспечить оптимальную тягу;
  2. От дымоходной стальной трубы до конструкций или деталей кровли из горючих материалов должно быть расстояние не менее 25 см;
  3. Если кровля сделана из горючих материалов, то железную трубу дымохода нужно оборудовать искроуловителем – это решетчатая пластина из нержавейки по верхнему торцу трубы, закрепленная на некотором расстоянии от открытого выхода дымохода и закрытая конусообразным колпаком, защищающим трубу от ветра;

Важно! Между потолком и верхним перекрытием дымоотвода необходимо соблюдать противопожарное расстояние до 0,5 м. Если печь или котел сделаны из металла, то расстояние увеличивается до 1,5 м.

Искрогаситель для дымоходной трубы

Методы утепления металлических труб дымоходов



Еще чем утеплить трубу дымохода из железа:

Дымоход из стали обычно используется, если в доме есть свой декоративный камин. Тепловую нагрузку такая труба несет редко, поэтому теплоизоляцию можно провести наложением слоя штукатурки. Раствор готовят из сухой строительной смеси и воды. Раствор накладывается вокруг трубы шпателем подходящего размера – средний шпатель имеет длину лезвия 80-160 мм. Раствор распределяется равномерным слоем по всей трубе, сверху на него сразу накладывается армирующая металлическая или стекловолоконная сетка, укрепляющая штукатурку и не позволяющая ей растрескаться и отвалиться. На сетку сначала наносится еще один слой раствора штукатурки, который затем покрывается финишным строительным составом.

Важно! Внутреннюю поверхность металлического дымохода, проходящего по чердаку, можно теплоизолировать обматыванием минеральной ватой. Если вата приобреталась в плитах, то ее можно прикрепить к трубе малярным скотчем, если сама труба будет в дальнейшем защищена от прямого контакта с воздухом. Также минвату не рекомендуется применять на наружных участках дымохода – от дождя и снега утеплитель утрачивает свойства теплоизолирующего материала.

Утепление железной трубы минеральной ватой



Дальнейшая защита слоя минваты проводится при помощи листа оцинкованного железа или трубы из нержавейки. Сэндвич-дымоход формируется в несколько операций:

  1. В перекрытии кровли и в кровельном материале делаются отверстия диаметром на 20-25 см больше самой трубы;
  2. После установки железной трубы ее защищают минеральной ватой (желательно базальтовой или каменной – эти разновидности не так чувствительны к влаге) слоем от 5 см. Края рулона должны перекрывать друг друга, края плит укладываются внахлест;
  3. Минвату крепят мягкой вязальной проволокой, обернув ее вокруг трубы несколько раз;
  4. Поверх утеплителя надевается труба большего диаметра.

Утепление дымоходного сэндвича

Последний шаг – нужно надеть всю утепленную конструкцию на печной патрубок, опустив его в отверстие, подготовленное в кровле заранее. После монтажа соединений трубы дымохода с котлом или печкой пространство под листом металла вокруг трубы и вокруг него нужно заделать асбестом или глиной.

Из изложенной информации можно сделать вывод: дымоходную трубу можно утеплить своими руками, не тратясь на дорогостоящие материалы и инструменты или нанимая специалистов. Соблюдение строительных и противопожарных требований – это экономия семейного бюджета и безопасное проживание в доме.

Как и чем изолировать трубу дымохода

Автор Trubtraid.ru Опубликовано
Обновлено

При обустройстве дымоотводящих каналов нужно учесть множество деталей. В том числе, и решить вопрос с качественной изоляцией. Ее отсутствие может привести к преждевременному разрушению дымохода.

В этой статье вы узнаете чем и как изолировать железную трубу для дымохода в гараже, бане, частном доме или любом другом помещении. Мы рассмотрим все важные аспекты решения этой задачи.

Почему портиться газоход?

Отсутствие изоляции негативно сказывается на состоянии дымоходов. Чтобы избежать преждевременного выходя из строя дымоотводящей системы нужно обязательно решить данный вопрос.

Основные причины поломок связаны с:

  1. Воздействием агрессивных веществ. Когда топливо сгорает, возникает большой объем элементов, негативно влияющих на металл.
    Прежде всего, в их число входят кислоты. Во время простоя дымоотводящего канала агрессивные вещества оседают на стенках дымохода. Это приводит к разрушению металлических конструкций.
  2. Влажностью. В газоходе присутствует повышенная влажность. Хотя пары воды выходят вместе с дымом, на стенках конструкций все равно остается довольно большой объем конденсата.

Утепление газохода можно не допустить возникновение негативных химических процессов, которые приводят к разрушению системы. Если не принимать меры, то конденсат, содержащий кислоты, со временем повредит стенки конструкции. Наиболее опасным является период оттаивания газохода после зимы.

Важность утепления

Создание качественной изоляции печных или других круглых газоходных труб является важным профилактическим процессом. Конечно же, данная процедура не защитит на 100% конструкцию от негативного воздействия дождя и других атмосферных осадков. Однако, изоляция металлических газоходов позволяет существенно продлевать срок службы все системы.

Данную операцию нужно проводить для того, что бы:

  1. Исключить возможность попадания на стенки трубных изделий конденсата, который содержит в себе опасные химические элементы. Наличие изоляционного слоя обеспечит их полное улетучивание вместе с остальным дымом.
  2. Уменьшить вероятность появления перепадов температур в системе.
  3. Создать энергосберегающий эффект. Обустройство изоляции снижает показатель энергетических потерь. Наличие указанного слоя снижает расход топлива котлов или печей.
  4. Увеличения прочности газохода. Создание изоляции стальных труб способствует укреплению конструкции дымоотводящей системы. Каркас становится более устойчивым к ветровым нагрузкам.

Важно правильно подобрать материал для утепления. Только в этом случае можно существенно повысить стойкость системы к низким температурам. Также с его помощью можно устранить негативное воздействие на кровлю в виде профнастила или шифера. Данные профилактические мероприятия позволят продлить срок эксплуатации дымохода.

Какой материал выбрать?

Для того, чтобы изолировать стальную трубу газохода нужно учесть, что температура ее нагревания может достичь трехсот и более градусов. Для этого нужно применять материал, который полностью лишен горючести. Для этой цели, как правило, используют минеральную вату, шлакобетонные плиты или иные аналоги. Кроме того, процесс изоляции может быть осуществлен посредством использования штукатурного раствора.

Важно, чтобы вес утепляющего материала был сопоставим с выдерживающей способностью крыши. Поскольку слишком тяжелые элементы могут повредить ее.

Большинство специалистов отдает предпочтение минеральной вате. Она обладает небольшим весом, и поэтому идеально подходит для решения данной задачи.

Также можно приобрести специальные цилиндрические утеплители. Они создают достаточный уровень защиты дымохода. Поскольку в их конструкции имеется защитный слой фольги. Размеры рассматриваемых изделий бывают разными. Поэтому вы сможете легко подобрать вариант для трубы необходимого диаметра.

Как утеплить газоход своими руками?

Чтобы утеплить стальную трубу нужно чтобы установка дымохода была осуществлена правильно. Конструкция должна соответствовать существующим технологическим нормам.

К газоходам предъявляются следующие требования:

  1. Достаточный уровень тяги возникает только у труб длиной пять и более метров.
  2. Расстояние между дымоотводящей конструкцией и кровлей должно быть не менее 25 см.
  3. В случае, если крыша сделана из горючих материалов таких, как ондулин, рубероид или шифер, трубы необходимо оснастить искроулавливателем. Его конструкция состоит из сетчатой пластины, которая опоясывает газоход сверху. Чтобы в искрогаситель не попадали частички мусора его закрывают специальным колпаком.

Для обустройства газохода обязательно соблюдайте показатель противопожарной дистанции между потолком комнаты и печным перекрытием. Для конструкций из нержавейки необходимо расстояние от 1.5 метров.

Для выполнения обмотки металлических труб дымохода необходим этап диагностики системы. Если неисправности отсутствуют, то можно приступать к решению задачи. Используйте исключительно негорючие утеплители.

Обмотка печных и каминных труб

Чтобы обустроить декоративные печи, которые не служат источником тепла часто применяют металлические трубы. Изолировать их несложно. Для этой цели будет достаточным использовать штукатурный раствор.

Необходимая смесь готовиться по определенной технологии. Сначала в специальную емкость вливают воду. Затем добавляют заранее подготовленную сухую смесь. Далее нужно смешать данные ингредиенты до получения однородной массы.

Данным раствором нужно изолировать поверхность конструкции посредством использования шпателя.

Его распределяют равномерно по всей длине канала. Затем нужно создать армирующую сетку из стекловолокна. Только так защитный слой сможет прослужить долго.

Далее на армирующий каркас наносят штукатурку. После этого операцию повторяют. Таким образом труба получает надежную защиту. В качестве альтернативы можно использовать минеральную вату. Ее закрепляют посредством малярного скотча.

Главное, чтобы на поверхность утеплителя не попадала влага. В противном случае материал потеряет свои защитные свойства.

Изоляция дымохода газового котла

Для обустройства защитного слоя дымоходов применяют разные технологии. Для создания изоляции газового котла лучше всего использовать сэндвич трубы. Они считаются наиболее эффективными. Конструкция данных изделий состоит из наружной и внутренней трубы, между которыми расположен утеплитель. Данные изделия являются пожаробезопасными. Их можно применять даже для изоляции труб от дерева и других горючих материалов.

Чтобы создать сэндвич дымоход:

  • в перекрытиях и самой кровле создают отверстия, которые должны быть больше самой конструкции на 250 мм;
  • толщина изоляции из базальтовой ваты должна быть не менее пяти сантиметров;
  • фиксация защитного слоя осуществляется с помощью проволоки;
  • на полученную конструкцию одевают трубное изделие большего размера;
  • кожух верхнего металлического слоя должен быть железным.

Далее нужно надеть изолированные трубы на патрубок печи или котла через отверстие в потолке или кровле. После окончания установки нужно заполнить специальным негорючим материалом металлический лист вокруг стояка. Для решения указанной задачи можно применять асбест, глину или керамзит.

Смотреть видео:




Как изолировать дымоход


О теплоизоляции дымохода

Вам нужна изоляция дымохода? Изоляция системы футеровки дымохода всегда является хорошей идеей и в большинстве областей, требуемых местным законодательством. Изоляция футеровки дымохода позволяет дымоходу нагреваться быстрее и до более высокой температуры. Это не только увеличит тягу в дымоходе, но и будет потрачено меньше топлива, и меньше креозота будет накапливаться внутри дымохода.Три очень веских причины, по которым мы говорим: «Да, вам нужна изоляция дымохода!»


Step 1

После того, как облицовка дымохода будет отрезана по длине и выложена прямо, раскатайте изоляционный слой толщиной 1/2 дюйма и отрежьте его до нужной длины. Изоляция должна быть примерно на 1 фут короче, чем облицовка. Удалите и выбросьте защитная бумага от изоляции.


Шаг 2

Следующее, что вам нужно сделать, это установить лайнер на изоляцию и начать наматывать лайнер вокруг утеплителя.Мы рекомендуем использовать небольшие кусочки алюминиевой ленты, чтобы удерживать изоляцию на месте, пока вы оборачиваете лайнер. После того, как вы обернули лайнер, нанесите алюминиевую ленту по всей длине изоляционного шва. Будьте осторожны, натягивая изоляцию вокруг лайнера, чтобы предотвратить ее разрыв. Если вы все-таки порваете изоляцию, примените дополнительный кусок алюминиевой ленты, чтобы закрепить разрыв.


Шаг 3

Теперь, когда вы обернули изоляцию и постучали по ней, примените ProMesh.Это предназначено для удержания изоляции на месте, а также для защиты изоляции от разрывов во время изоляции. Проще всего это сделать с помощью другого человека. Возьмите один конец сетки, откройте его и наденьте на изолирующую подкладку. Аккуратно натяните сетку по всей длине лайнера. Мы рекомендуем загнуть все острые края или наклеить клейкую ленту на обрезанный конец подкладки. Это предотвратит зацепление сетки за острые края и упростит нанесение сетки.


Step 4

После того, как вы натянули сетку по всей длине лайнера, вам нужно будет натянуть сетку как можно сильнее. Если потянуть за сетку, она будет лучше держаться на месте. Как только сетка будет плотно натянута, разрежьте сетку до нужной длины.


Если вы будете следовать инструкциям, которые мы предоставили, вы сможете установить изоляцию лайнера как профессионал. Обязательно посетите наш Центр обучения дымоходам, чтобы узнать больше о том, как смотреть видео и статьи о вкладышах для дымоходов.

Изоляция дымохода? | Домашняя страница форумов Hearth.com

davis817 сказал:

Привет, надеюсь, что кто-то может помочь решить вопрос, который у меня был некоторое время. Недавно я установил облицовку из 316Ti в дымоход моей дровяной печи. Печь находится перед камином, а трубопровод проходит через отверстие в демпфирующей пластине и поднимается по длине дымохода, примерно на 20 футов. Вверху у меня есть пластина, закрывающая дымоход, а сверху крышка. Я обернул изоляцию из стекловолокна без облицовки вокруг вкладыша прямо под пластиной в верхней части дымохода.Местный трубочист сказал мне, что это приемлемо. Однако я читал в другом месте в Интернете, что рядом с трубой следует использовать минеральную вату или другую подобную изоляцию. У кого-нибудь есть опыт в этом? Спасибо за любую помощь.

На этот вопрос вы получите оба ответа.
Я, например, согласен с вашим трубочистом.
Я устанавливал дровяные топки (и печи) за 5 лет до
переезд в торговый зал и КАЖДЫЙ из них — в камине masonru —
устанавливается с неоткрытой изоляцией из стекловолокна
как ПОД крышкой, так и в области демпфера.
НИ ОДИН РАЗ не возникала проблема с ЛЮБОЙ из этих установок.
Стекловолокно не плавится. Не выделяет газов. Это работает, и точка.
Я вытащил свой 3100L из камина после 4 лет сжигания
в качестве основного источника тепла — 4-5 шнуров в год — и стеклопластик выглядел
И чувствовал себя ТОЧНО так же, как в тот день, когда я его установил.
Он НЕ был растоплен. Он НЕ был обесцвечен. НЕ испортилась
в любом случае.
Мы можем бороться с этим все, что хотим, и люди здесь будут продолжать не соглашаться,
так что вы можете принять то, что хотите, с обеих сторон спора.
Я проработал в этой компании более 9 лет, и владелец открыл свой бизнес
в 1977 году в своем гараже. Он один из самых уважаемых голосов в области
.
сжигание дерева, и его вклад напрямую ощущается каждым, кто взял
Сертификационный экзамен NFI по сжиганию древесины. Он часть платы в сборе на
разработать вопросы и ответы, & под ЕГО руководством,
мы устанавливаем из необработанного стекловолокна, потому что использовать
безопасно
и это работает очень хорошо…

Использование минеральной ваты вокруг дымохода — Обсуждения для дома и сада

лист

1388961613

Sparky, вы частично правы (минеральная вата / стекловата) — но, как обычно, далеко не по спецификации … и не по той причине, которую вы указываете, и стекловата, и минеральная вата относятся к классу минеральной ваты..

Минеральная вата производится из вулканических пород, стекловата — из сырого кремнезема и дробленого стекла (которое опять же на основе кремнезема — следовательно, минерал).

Стекловата имеет связующее — в зависимости от используемого связующего некоторые из этих стекловолокон могут выделять пары — они делают это не только при нагревании, но и при нормальной комнатной температуре. На сегодняшний день не было проведено никаких реальных исследований, подтверждающих, что это риск для здоровья.

Минеральная вата — имеет гораздо более высокую устойчивость к температуре, чем стекловата, примерно на 500 ° C.

Основное различие заключается в том, что стекловата гораздо более рыхлый наполнитель, чем минеральная вата, и минеральная вата превосходит стекловату в областях с высокой степенью смирения или если дать ей намокнуть.

Стекловата сохраняет влагу, и если она контактировала с водой или использовалась / использовалась в помещении с высокой влажностью, ее следует удалить, так как грибки могут процветать, что представляет большую опасность для здоровья.

Rockwool, с другой стороны, отталкивает влагу, поэтому высыхает быстрее и легче и может быть оставлен на месте во время высыхания (или повторно использован при удаленной сушке) не известен грибковым поражением.

Как я уже говорил в своем первом посте, вермикулитовая крошка является предпочтительным методом изоляции пустот в дымоходах и вокруг них — и служит двойной цели — поскольку они вливаются в дымоход (можно купить или сделать специальную воронку) и плотно утрамбовывать.Если использовалась гибкая облицовка дымохода, она помогает удерживать дымоход в жесткости и в центре дымохода вдали от возможных точек прокола, кроме того, они обладают полным сопротивлением теплу — теперь вы можете спорить о моем использовании общего сопротивления — но поскольку вермикулит используется в качестве огнеупорной футеровки, это слово является практическим, а не буквальным.

Все, что вам нужно знать (эксперты)

Попытка выяснить, какой тип трубопровода вам понадобится для установки камина, печи или любого другого очага, может оказаться сложной задачей.Чтобы упростить вам задачу, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение.

Мы планируем помочь вам, потребителю, ближе познакомиться с дымоходом. Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужной вам трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки.Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями напрямую к производителю вашего устройства.

Но если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 800.203.1642 или напишите нам по адресу [email protected] Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоходная труба класса А?

Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымовой трубой, полностью топливной трубой или изолированной дымовой трубой.Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых дровами, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

Дымоходная труба

класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и топок.Тем не менее, важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем. Трубы различных марок разработаны и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и по возможности приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы является снятой с производства или устаревшей маркой, вам, вероятно, придется перестраивать дымоходную систему с нуля.Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем. Эти адаптеры очень редки и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время.

Существует два типа дымоходных труб класса А:

  • Дымоход со сплошным уплотнением — Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенную (например, труба Simpson DuraVent DuraTech), либо тройную стенку (например, трубу Simpson DuraVent DuraPlus. ).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов.
  • Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 дюймов до 24 дюймов) без изоляции. Примером такого типа трубы класса A является дымоходная труба IHP, необходимая для использования с Superior
    и Astria производили камины. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стенку, а также должны поддерживать зазор в 1-2 дюйма до горючих материалов.

При использовании дымоходной трубы класса А важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и максимизировать экономию. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход внутри дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку и производить больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубы устойчивой к коррозии высокотемпературной краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед окраской, чтобы удалить остатки машинного масла или пыль в процессе производства.

Что такое труба с прямым отводом?

Трубка прямого отвода воздуха изготовлена ​​специально для устройств с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, который использует только наружный воздух для сгорания и выводит все выхлопные газы прямо наружу. Сам прибор изолирован от комнаты стеклянной дверцей, которую нельзя открывать во время использования прибора.

Установки

с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными установками для сжигания древесины.

Существует два типа трубопроводов с прямой вентиляцией:

  • Коаксиальная труба — Состоящая из конфигурации труба в трубе, коаксиальная система использует меньшую внутреннюю трубу, которая закреплена внутри большей внешней трубы. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.
  • коаксиальный вентиляционный трубопровод
  • Коллинеарная труба — это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода.
co линейная прямая вентиляционная труба

Зазоры для трубы прямого отвода воздуха могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямым отводом воздуха.Однако общее практическое правило — для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, необходимо обеспечить зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы.

Дымоходы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в вытяжную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу.В некоторых случаях можно использовать специализированные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции.

В отличие от печной трубы, использование кровельных опор и гильз с прямыми вентиляционными системами не служит точкой переоборудования для присоединения дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве по эксплуатации каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим агрегатом.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может заканчиваться либо горизонтально, либо вертикально, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства прямой вентиляции за пределы вашего дома. Обязательно следуйте инструкциям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Технические характеристики вентиляции для каждого устройства будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут называться «вентиляционные отверстия сверху», «вентиляционные отверстия сзади» или «наклонные назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального сброса с помощью использование локтя под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При выборе этих комплектов обязательно выясните, сколько трубы вы получите и будет ли этого достаточно для завершения вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем для дымохода, не то же самое, что дымоходная труба класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена ​​печь.Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете — одностенный или двустенный — вы также должны учитывать надлежащие зазоры от горючих материалов. Например, для одностенной печной трубы требуется 18 дюймов зазора от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать вашу печную трубу в дымоходную трубу класса A для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Следовательно, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб.

При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымохода, что может привести к накоплению креозота и увеличению риска возгорания в дымоходе.Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он предназначен для работы при самых высоких температурах выхлопных газов. Вот почему при вентиляции дровяной печи вы должны перейти с печной трубы на дымовую трубу класса А.

Как установить трубу печи в дымоход

Есть несколько различных способов переоборудовать дровяную трубу для печной трубы на дымоходную трубу для надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымовой трубой и дымоходом класса А.

Сквозной потолок — Для вентиляционных систем, которые проходят через потолок вертикально, у вас должен быть потолочный опорный короб или круглый потолочный опорный элемент, который будет использоваться в качестве точки перехода от трубы печи к трубе дымохода класса A. Печная труба будет соединяться с нижней частью, а дымоходная труба класса A будет присоединяться к другой стороне, проходя либо через саму потолочную опорную коробку, либо через изоляционный экран чердака (в случае круглой потолочной опоры).Отсюда дымоходная труба будет проходить через скатную крышу с помощью кровельного гидроизоляции, или она может быть встроена в деревянную рамку, которая должна быть завершена изготовленной верхней планкой.

Сквозная стена — Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса А проходила через стену, вливалась в комнату, где установлен ваш прибор, а затем подсоединялась к трубе печи.В зависимости от того, какой тип печной трубы вы используете, дымовая труба класса А должна входить в комнату на шесть дюймов (для подключения к двустенной трубе) или 18 дюймов (для подсоединения к одностенной трубе).

Большинство дровяных печей — это модели с верхним вентиляционным отверстием, то есть хомут дымохода будет располагаться сверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не включая саму муфту дымохода или какие-либо изгибы), прежде чем подсоединять колено под углом 90 градусов, чтобы повернуть в сторону. стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя.

Есть одно основное различие между дровяными печами и каменками с прямым вытяжным воздухом. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене.Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что воротник дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования изгиба на 90 градусов. Для получения дополнительной информации о выпуске воздуха из печей с прямым отводом см. Раздел о трубе с прямым отводом.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную двустенную металлическую трубу, используемую для вентиляции газовых приборов, перечисленных для использования с вентиляционным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их.

Самой большой причиной сокращения использования вентиляционных труб типа B для продуктов с подом является их неэффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок труб B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей.Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, отчасти из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

Труба

типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое вентиляционная труба для пеллет?

Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей.Эти трубы меньше по диаметру, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Двустенная гранулированная труба требует зазора 1 дюйм до горючих материалов. В отличие от печной трубы, вентиляционная труба для пеллет не требует для установки дымохода класса А.

Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки.

Как и в системах с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть на высоте не менее 12 дюймов над крышей.

Однако, если вы вентилируете топку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера.

Типы заглушек для дымоходов

Заглушки для дымоходов, класс A

Дымоходные трубы

класса A имеют свои собственные специальные заглушки, которые устанавливаются прямо поверх трубы в точке окончания над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или «10 футов 2 фута».

Это правило объясняется Ассоциацией защиты от естественных пожаров (NFPA) следующим образом:

«Дымоход для бытового оборудования или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0.9 м) выше наивысшей точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) «(NFPA ANSI Z223.1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем крышка будет установлена. Это правило применяется для обеспечения надлежащей тяги для вашего агрегата. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, позвоните или напишите нам, и мы будем рады помочь.

Заглушки для прямого сброса и заглушки для сброса пеллет
  • Вертикальные заглушки : Вертикальные заглушки используются, очевидно, при оконцовке вентиляционных труб вертикально через крышу. В зависимости от того, какого производителя трубы вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезвычайно сильного ветра). холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые заглушки для прямого выпуска воздуха изготовлены из алюминия, а другие — из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.
  • Заглушки для горизонтального заделывания : Одно существенное отличие от систем с прямым отводом — возможность заделки горизонтально на внешней стене.Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с инструкциями вашего производителя относительно наличия надлежащих зазоров для горизонтальной оконечной нагрузки вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное завершение.
  • Шноркель : запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных заделок сквозь стену, когда требуется вертикальный подъем для удовлетворения требований к минимальной высоте.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли.
Колпачки типа B

Системы

типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами колпачков в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях.

Прочие компоненты для установки дымохода

В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

  • Адаптер для дымохода / анкера : для подавляющего большинства каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменных каминов) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) для использования определенного вид дымоходной системы.Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода.
  • Комплект колен / колен : Колена часто необходимы в дымоходных системах по разным причинам. Если у вас нет возможности вентилировать дымоходную систему по вертикали или горизонтали без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых Добрый.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Поэтому вам нужно проконсультироваться с вашим руководством для получения конкретной информации о вашем устройстве.

В то время как во многих системах дымовых труб и труб с прямым отводом используются изгибы под углом 90 градусов и 45 градусов, системы дымоходов класса A не допускают изгибов более чем на 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A — колено для начала смещения и еще одно для завершения смещения.По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах с двумя отводами и налокотником для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещать, чтобы обойти препятствие на расстояние до 60 дюймов для печной трубы и почти 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб о допуске смещения для каждого типа трубы.

  • Угловой ремень / настенный ремень : Многие производители предоставляют угловые ремни для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни — по одному на каждые 4-5 футов подъема вентиляционных отверстий — при прокладке дымоходов класса A или прямых вентиляционных труб вертикально внутри загона или вдоль стены.
  • Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы вентилируете через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных элементов, но и в качестве переходных точек от печных труб к дымоходам класса А.В системах с прямым отводом они будут использоваться только в качестве опоры, поскольку нет перехода на другой вид трубы.
  • Противопожарный экран / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам понадобится один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака — при проходе через чердак.Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.
  • Тройник / опора для дымохода : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и опора для тройника, которые будут изгибом на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса А потребуется тройник в качестве базовой точки опоры для вертикальной трубы.
  • Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы.
  • Воротник / штормовой воротник : Штормовой воротник и мигающий воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция — это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши — это измерение вертикального подъема на расстояние 12 дюймов по горизонтали. Например, если ваша крыша имеет высоту 3 дюйма по вертикали на расстояние 12 дюймов по горизонтали, ваш уклон будет 3/12.
  • Удлиненный кронштейн для крыши : Когда дымоход поднимается более чем на 5 футов над крышей, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить устойчивость трубы от ветра.

Сводка

Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.Всегда уточняйте у местных представителей строительных норм при проектировании дымоходной системы, чтобы гарантировать правильную установку. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals.Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами — древесиной, газом и пеллетами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

Труба с воздушным охлаждением и изолированная труба

Разница между трубой с воздушным охлаждением и изолированной трубой

Трубка с воздушным охлаждением

Дымоход Dura II

  • «DuraChimney II протестирован и внесен в список для непрерывной работы при температуре дымовых газов 1000 ° F, один час при 1400 ° F и десять минут при 1700 ° F, в соответствии со стандартом испытаний UL 103.”
  • «DuraChimney II разработан, чтобы сохранять прохладу снаружи, обеспечивать горячий сквозняк внутри и обеспечивать пожаробезопасную конструкцию, которая защищает и дымоход, и здание» — веб-сайт Duravent.
  • Зазор 2 ″ до горючих материалов.
  • «Перед установкой дымоходной системы всегда следуйте инструкциям по установке DuraVent, прилагаемым к крышке или опорной коробке».
  • Требуется хотя бы один ремешок для локтя.Ремни для локтей обеспечивают адекватную поддержку.
  • Штормовая манжета требуется для всех установок с использованием гидроизоляции
  • Для расчета длины трубы DuraChimney II 10 ″ -16 ″, вычтите 1 ″ на стык
  • Будьте пожаробезопасными. Обеспечьте расстояние не менее 2 дюймов до горючих материалов. Следуйте местным строительным нормам и обратитесь к сертифицированному специалисту для проверки дымохода.

Для многих домовладельцев важно решить, какой тип дымохода лучше всего подходит для их нужд.Существует много разных типов дымоходных труб, так как же узнать, какой из них подходит именно вам? Есть много факторов, которые определяют, какой тип дымохода лучше всего подходит для вас. Эти факторы включают, помимо прочего, тип используемого горючего, погодные условия, расположение камина в вашем доме, доступные зазоры и цену.

В зависимости от ответов на эти вопросы будет определен, какой тип трубы лучше всего подходит для вас, например, если вы хотите сжигать дрова, вы не сможете использовать трубу, изготовленную для газового камина B-Vent, но вам понадобится дымоход. это было совместимо с дровяным камином.Чтобы сжигать дрова, вам понадобится дымоход, который был протестирован и очищен для использования с дровяным камином. Обычно используемая дымовая труба — это дымоходная труба «класса А». Дымоход типа A — это дымоходная система, предназначенная для вытяжки угля, древесины, нефти или газа. Эти дымоходные трубы обычно представляют собой серию труб с двойными или тройными стенками.

Существует много марок дымоходных труб класса А, но вы никогда не должны смешивать и сопоставлять марки из-за различий в технических решениях, которые не позволяют системам быть совместимыми.Смешивание марок и / или типов дымоходов также может создать опасность пожара.

Преимущества изолированной трубы

  • Лучшая тяга, потому что газы в дымоходе остаются гудеть по сравнению с температурой наружного воздуха.
  • Огнеупорный изоляционный слой «1» — обеспечивает полное изоляционное покрытие между внутренней и внешней стенами, предотвращая появление горячих точек из-за расширения металлических стен во время эксплуатации. Горячие точки могут вызвать пожар ». –Duravent

Преимущества трубы с воздушным охлаждением

  • Легкая дымоходная система.
  • Дешевле, чем изолированные трубы

Изоляция футеровки дымохода — депо футеровки дымохода

Что такое изоляция дымохода?
Изоляция вкладыша дымохода — это высокотемпературная изоляция, разработанная специально для металлических вкладышей дымохода. Если дымоход и выходящие через него дымовые газы могут слишком сильно остыть, это приведет к образованию отложений креозота в облицовке дымохода.Креозот легко воспламеняется и является основной причиной пожаров в дымоходах.

Помимо уменьшения накопления креозота в облицовке дымохода, он также помогает поддерживать лучшую тягу, сохраняя все в вентиляционной системе теплым, поскольку горячий воздух поднимается вверх.

Типы изоляции футеровки дымохода
Смесь для выливания:
Доступны два типа изоляции футеровки дымохода. Первый — это проливная смесь. Вы просто смешиваете воду и обливаете смесью установленную облицовку дымохода.Этот тип изоляции облицовки дымохода — хороший метод изоляции облицовки дымохода, если вы не планируете снимать облицовку позже в дороге. Поскольку изоляционная смесь дымохода затвердевает на месте, удаление облицовки после ее застывания может быть очень затруднено.

Изоляционное одеяло: Другой тип теплоизоляции дымохода — это одеяло. Он может выдерживать температуру до 2100 градусов по Фаренгейту. Его очень просто установить и при необходимости снять с дымохода по дороге.Изоляционная пленка для облицовки дымохода поставляется в комплекте, состоящем из изоляции, проволочной защитной сетки, фольги, клея и запорной проволоки из нержавеющей стали.

Нужно ли изолировать дымоходную облицовку?
От вас не требуется теплоизоляция дымохода при отводе газа или масла, хотя это всегда рекомендуется. При вентиляции блока, работающего на твердом топливе, таком как дрова или уголь, необходимо поддерживать внесение в список UL.

Нажмите здесь, чтобы купить изоляцию дымохода

Изоляция футеровки дымохода также является проблемой безопасности при замене футеровки дымохода для дровяной печи. Он будет сдерживать накопление креозота, а в случае пожара в дымоходе он также защитит ваш дом от пожара 2100 градусов внутри лайнера.

Если у вас есть помещение в дымоходе, вы всегда должны изолировать дымоход. Если вы сжигаете дрова, необходимо поддерживать U.L. распечатка вкладыша дымохода. Если у вас нет места для утепления, позвоните в склад дымоходов и обсудите возможные варианты. Пожалуйста, не игнорируйте изоляцию, если вы устанавливаете облицовку дымохода для дровяной печи.

Нажмите здесь, чтобы просмотреть изоляцию дымохода

Строительство изолированной дымоходной трубы

Изолированные дымоходные трубы используются в зданиях, в которых закрыты приборы, работающие на дровах, масле, угле или газе. Изолированные дымоходные трубы могут выдерживать высокие температуры, даже до 1000 градусов по Фаренгейту. Жилые дома, в которых используются печи, должны иметь изолированные дымоходные трубы, которые безопасно отводят тепло от дома.

Шаг 1. Прочтите руководство для домовладельца.

Просмотрите руководство, чтобы узнать размеры и расположение дымохода.Если в руководстве нет информации, обратитесь непосредственно к производителю дымохода, чтобы узнать размеры. Вы должны определить диаметр дымохода для дымохода перед правильной установкой изолированной трубы.

Шаг 2 — Гвоздь в пиломатериале для каркаса

Убедитесь, что пиломатериал вашего каркаса соответствует размеру балки потолка. Также убедитесь, что проем для деревянных деревянных конструкций обеспечивает достаточный зазор от дымохода до горючих материалов (зазор около 1 ½ дюйма для диаметра от 6 до 8 дюймов и зазор 2 дюйма для диаметра от 10 до 18 дюймов).

Шаг 3 — Установка соединительных труб

В зависимости от того, разделена ли ваша дровяная или угольная печь только потолком или полом и потолком, вам нужно будет провести изолированные трубы на всем расстоянии, которое разделяет печь. от дымохода снаружи. Если ваши трубы должны проходить через потолок, закрепите потолочную опору гвоздями. Именно к этой потолочной опоре вы сейчас установите изолированные трубы дымохода.

Шаг 4 — Установите дымоходную трубу

Поместите поверх обрамленного проема и закрепите гвоздями.Наденьте крышку соединения муфты обрезки на трубу, которая в конечном итоге войдет в дом через опору. Присоедините одиночный переходник к охватывающему концу трубы, а затем прикрепите промывку к другому концу переходника. Установите трубу через отверстие и опору. Закрепите опорную ленту металлическими винтами, но будьте осторожны, чтобы не проткнуть дымоход. Затяните все гайки в сборке труб.

Шаг 5 — Обрезка интерьера

Установите внутреннюю декоративную пластину для уклона потолка. Закрепите накладку на потолке.

Шаг 6 — Удлинители дымохода

В случае, если изолированные дымоходные трубы должны проходить через камин вверх по дымоходу, прикрепите трубы к камину с помощью слоя раствора, который позволяет отвердить, а затем закрепите анкерную пластину с помощью болтов. и металлические анкеры. Уложите дымоходную трубу на анкерную пластину. Используйте фланцевые ленты для каждого соединения дымохода. Однако перед этим оберните дымоход керамической изоляцией. Наденьте колпачок на конец трубы. Оберните V-образный бандаж вокруг фланцев и затяните.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
