Утепление крыши дома: как правильно утеплить кровлю, чердак и потолок

От правильной конструкции кровли зависит долговечность дома и комфорт его обитателей. Поэтому ошибки, допущенные при проектировании и возведении кровли, в дальнейшем обойдутся очень дорого.

Татьяна Ильина (Сорокина)

Крыша и верхнее перекрытие — «запланированный» (если можно так выразиться) источник теплопотерь: 30–40% тепла гарантированно уходит через кровлю. А если ошибиться при проектировании или стройке, то и того больше: дом вообще перестанет держать тепло.

При этом недоделки и ошибки — дело обычное: монтажникам неудобно работать «на верхотуре», а заказчикам — стоять за спиной и контролировать работу. К тому же последствия неправильного подбора и монтажа (например, установка не той стороной) гидро- и пароизоляционных материалов проявятся не сразу, а через несколько сезонов эксплуатации.

Строительная Компания РРК

Как понять, что с утеплением крыши дома что-то не так

• Хорошо натопленный дом быстро остывает при отключении отопления.
• В легкий снегопад на крыше появляются проталины, в сильный — сосульки, свисающие из-под снежной шапки.
• В помещениях под крышей (верхний этаж и мансарда) стены и потолки влажные от выпадающего конденсата. Как правило, это свидетельствует о проблемах с вентиляцией. Но такая «болезнь» имеет обыкновение прогрессировать: подкровельный утеплитель тоже намокает и перестает держать тепло.

Факт: В отопительный период, когда на улице устанавливается минусовая температура, места локальных утечек тепла лучше всего выявлять при помощи тепловизора. Тепловизионное обследование почти всегда позволяет избежать неоправданных затрат, например, отказавшись от навязываемого строителями полного ремонта в пользу локального. Ведь если у вас всего одна дыра, не обязательно перекрывать всю крышу.

Coburn Design Build

Сосульки на крыше: что делать
Повышенное «сосулеобразование» — признак просчетов на стадии проектирования и ошибок при строительстве. В первую очередь сосульки появляются из-за «тонких мест» в утеплении кровли частного дома. Снежные шапки в отапливаемом доме подогреваются снизу и подтаивают. При этом вдоль свесов кровли образуются ледяные дамбы, препятствующие стоку. Результат: талая вода просачивается через неплотности и дефекты гидроизоляции кровли. При этом циклы замерзания-оттаивания приводят к дальнейшему разрушению гидро- и теплоизоляции.

Как бороться: Исключить подогрев кровельного покрытия снизу. Возможны два варианта: утепленное верхнее перекрытие (холодный чердак) или сверхнормативное утепление совмещенной кровли (при наличии отапливаемой мансарды).

CC&L Roofing Co

Почему дом нужно утеплять сверху
Потому что теплый воздух (а об этом всем домовладельцам известно из школьного курса физики) поднимается вверх. И если в подкровельном утеплении дыра, то отапливать расположенные под крышей помещения придется до бесконечности.

Но если дом отапливается, а в нем живут, то в помещении образуется водяной пар, который также устремляется вверх. Далее, под воздействием перепада температур водяной пар конденсируется в толще утеплителя и оседает на строительных конструкциях. В результате намокший утеплитель перестает держать тепло, а в труднодоступных уголках заводится плесень.

Алексей/ Линия света

Факт: Правильно сделанная холодная кровля может служить практически вечно. Срок службы утепленной (или так называемой совмещенной) кровли ограничен двумя-тремя десятилетиями, после чего ей потребуется капитальный ремонт.

Тип 1: Кровли с холодным чердаком
Холодный чердак — простое и экономичное решение для районов с повышенными снеговыми нагрузками. Плюсы домов с холодными чердаками — экономичность (меньшая площадь утепления), простота воплощения и высокая ремонтопригодность. Все протечки здесь легко обнаружить и устранить — достаточно подняться на чердак.

Минус у холодного чердака только один: его нельзя утеплять и отапливать. Он должен беспрепятственно проветриваться воздухом с улицы. Для этого при сплошных кровлях с гидроизоляционным слоем в верхней части стен предусматриваются вентиляционные отверстия, причем обязательно с решетками (чтобы не селились птицы).

При «продуваемых» кровлях (например, из шифера, или черепицы) вентиляция не требуется.

Austin Roofing and Construction

На фото: пример решетки от птиц в вентиляционных окошках кровли

Green CAT Services

Важно: Если по проекту у вашего дома предусмотрен холодный чердак, необходимо позаботиться о тщательном утеплении перекрытия над отапливаемыми помещениями и расположенных на нем коммуникаций. Выход на чердак перекрывается герметично закрываемой крышкой-люком, которая также должна иметь утепление.

Как утеплять верхнее перекрытие
Для утепления верхнего перекрытия подходит широкий спектр материалов: почти любые плитные, рулонные и насыпные теплоизоляторы — от рулонной минеральной ваты до древесных опилок. Неплохо зарекомендовала себя и эковата. Нежелательно использовать только «синтетику» с низкой паропроницаемостью: напыляемые и листовые пенополистиролы не дадут помещению возможность «дышать».

Attic Wizard

Стекловата или минвата?
Для начала внесем ясность. Классическая «совковая» стекловата — материал с подмоченной репутацией. Чтобы отстраниться от него, современные производители называют свои изделия минеральной ватой на основе кварцевого волокна. В свою очередь производители теплоизоляционных материалов на базальтовой основе вынуждены называть свою продукцию каменной или базальтовой ватой — опять-таки, чтобы «разойтись» с конкурентами.

Оба класса близких по характеристикам теплоизоляционных материалов имеют свои плюсы и минусы.

Екатерина Нестеренко

Фото с сайта zonapola.ru

Стекловата
+ Относительно невысокая цена.
+ Низкая плотность, лучшие теплоизоляционные свойства в сухом виде, требует меньшей толщины слоя.
− Гигроскопичность: требует пароизоляции (изнутри помещения) и супердиффузионой мембраны (покрытие односторонней проницаемости, препятствующее попаданию влаги извне, но не мешающее ее выводу изнутри). При увлажнении теряет теплозащитные свойства.
− Может слеживаться и сползать со скатных кровель.

Екатерина Нестеренко

Фото с сайта gelios-opt.ru

Каменная вата
+ Повышенная упругость.
+ Гидрофобность, восстановление теплозащиты при высыхании.
− Относительно высокая цена (в два раза выше, чем у материалов на основе кварцевого волокна).
− Более высокая плотность и теплопроводность, требуется большая толщина теплоизоляционного слоя.

Attic Wizard

«Народный» рецепт утепления кровли
Самый экономичный и экологичный утеплитель для верхнего перекрытия — смесь высушенных и обработанных антисептиком хвойных опилок с известью-пушонкой (10:1). Адепты натуральных строительных материалов и технологий рекомендуют нанесение такого утеплителя в два слоя (верхний — влажный, с добавлением гипса, трамбуется и создает прочное покрытие).

Важно: Если вы планируете утепление крыши дома опилками, по «народному» рецепту, не экспериментируйте, а консультируйтесь с опытными специалистами. Не все современные строители умеют работать с натуральными материалами.

БАУХАУС Калининград

Не забудьте про гидроизоляцию!
Зачем холодной кровле гидроизоляция? Во-первых, чтобы на чердаке «не шел дождь». А именно, чтобы конденсат водяного пара, который образуется на нижней стороне кровельного покрытия, не капал на пол. Во-вторых, это дополнительная защита от протечек. В-третьих — на тот случай, если вы планируете в перспективе превратить чердак в отапливаемое мансардное помещение.

Для гидроизоляции скатных кровель используются гидроизоляционные пленки, но лучше — супердиффузионные мембраны, не препятствующие выводу пара снизу, но не пропускающие влагу сверху.

Webb Yates Engineers

Важно: Если вы планируете «когда-нибудь потом» превратить чердак в утепленную мансарду, выбирайте супердиффузную пленочную гидроизоляцию.

ПО ТЕМЕ…
Хороший вопрос: Зачем нужна гидроизоляция кровли

Алексей/ Линия света

Тип 2: Теплая (совмещенная) кровля
Здесь почти все то же самое, только сложнее. «Чердак» есть, но маленький: его функцию выполняет воздушный зазор между кровельным покрытием и утеплением. При этом перекрытие (точнее, совмещенное покрытие) имеет сложную конфигурацию и располагается над отапливаемым помещением (мансардой). Как итог:

• увеличенная по сравнению с холодным чердаком площадь утепления, больше расход материала и вес конструкции;
• протечки и дефекты труднее обнаружить и устранить;
• сложная конфигурация покрытия увеличивает риск строительных недоделок и сползания утеплителя. Поэтому для скатных кровель не подходят рулонные и насыпные теплоизоляционные материалы — только листовые минераловатные и напыляемые.

Авантаж

На фото: подкровельное утепление крыши в деревянном доме изнутри напыляемым пенополиуретаном — радикальное решение, превращающее вашу дачу в дом-термос, но неблагоприятно сказывающееся на долговечности деревянных конструкций. Укладка кровельного покрытия непосредственно на кровельную сип-панель без вентиляционного зазора (так делают производители самых демократичных дачных домов) также снижает срок службы строения

Утепление кровли пенопластом и пенополистиролом
Строго говоря, делать этого не рекомендуется, потому что такая крыша «не дышит». Но в любом случае это выбор между низкой ценой и долговечностью. Для демократичной дачи, на которой периодически бывают зимой — сойдет. А вот при высоких эксплуатационных нагрузках (постоянное проживание большой семьи) помещениям, расположенным под утепленной таким способом крышей, будет требоваться очень хорошая вентиляция.

Mike Tuck Studio Architects

Как рассчитать толщину утеплителя в чердачных и совмещенных покрытиях
Расчет необходимой толщины утепления крыши частного дома производится по формуле d = Rλ (d — толщина материала, λ — коэффициент теплопроводности материала, R — нормативное значение сопротивления теплопередаче, рассчитываемое для каждого региона в зависимости от продолжительности отопительного периода).

Для большинства минераловатных утеплителей λ составляет 0,04–0,05 Вт/(м*С). Более точные значения можно узнать из технических характеристик на сайтах производителей.

R — нормируемая для каждого региона величина, зависящая от продолжительности и температурных характеристик отопительного периода. Расчетные данные содержатся в СНиП 23-02-2003 «Тепловая защита зданий». Для большинства районов средней полосы России R составляет от 4 до 5 (м²×°C)/Вт.

Например, для Московской области (R = 4,15), минимальная толщина утеплителя из стекловаты в перекрытии (λ = 0,042) будет равна 0,174 м. Из базальтовой ваты (λ = 0,05) — 0,21 м.

KJland.ru

Получается, если в доме предусмотрен холодный чердак и 15 см утепления межбалочного пространства (а такое часто приходится видеть в экономичных проектах загородных домов), то это не соответствует даже «мягким» российским стандартам. Но! Во-первых, утепление загородного дома «сверху» — это тот случай, когда запас никогда не будет лишним. Во-вторых, аналогичные европейские нормативы для тех же климатических зон строже российских в 1,5–2 раза.

Как быть с пароизоляцией
При выборе утеплителя и парозащиты необходимо руководствоваться п. 8.8 СП 23-101-2004 «Проектирование тепловой защиты зданий»: «…в многослойных конструкциях зданий с теплой стороны следует располагать слои большей теплопроводности и с большим сопротивлением паропроницанию, чем наружные слои».

БАУХАУС Калининград

Иными словами, необходимо ограничивать возможность проникновения в утепленное перекрытие водяного пара снизу и обеспечивать возможность высыхания сверху. То есть, оптимальный вариант «пирога» предусматривает пароизоляционную пленку с нижней стороны утеплителя и паропроницаемую — сверху.

Возможный вариант: покрытие подшивного потолка водно-латексными красками для влажных помещений (с пониженной паропроницаемостью), отсутствие пленочного покрытия сверху.

Факт: Схемы готовых решений по утеплению (в виде альбомов), калькуляторы для теплотехнических расчетов, а также рекомендации по совместимости материалов можно найти на сайтах производителей теплоизоляции.

ВАША ОЧЕРЕДЬ…
Расскажите в комментариях о собственных ошибках и выводах, которые сделали при утеплении кровли дома; об удачном или неудачном опыте утепления крыши дачного дома минватой или другими материалами

как правильно утеплить крышу по стропилам, как укладывать утеплитель, монтаж теплоизоляции, как уложить

Содержание:

Необходимость утепления кровли
Как правильно утеплить плоскую кровлю
Утепление скатной крыши
Материалы для утепления скатной кровли
Алгоритм утепления кровли — как укладывать теплоизоляцию

Чтобы крыша могла качественно выполнять свои функции и служить достаточно долго, ее необходимо утеплять. Существует масса материалов и методик монтажа теплоизоляционного слоя, и выбор подходящей технологии всегда осуществляется индивидуально. В данной статье речь пойдет о том, как правильно укладывать утеплитель на крыше частного дома.

Необходимость утепления кровли

Конечно, окончательное решение о том, нужно ли утеплять кровлю, принимается владельцем дома – но перед этим нужно взвесить все доводы «за» и «против». К последним можно отнести дополнительные затраты на обустройство кровли и усилия, необходимые для монтажа теплоизоляционного слоя.

Впрочем, финансовые расходы и приложенные усилия в дальнейшем окупятся. Главное достоинство утепления кровли – после установки уровень тепловых потерь всего здания снижается в среднем на 15%. Если подкровельное пространство не предполагается к использованию в качестве жилого, то саму кровлю утеплять не нужно – теплоизоляция крыши дома в данном случае будет монтироваться на полу чердака или потолке жилых помещений. Чтобы конструкция не гнила, потребуется качественная вентиляция кровли.

Наиболее актуальным утепление кровли будет при обустройстве жилой мансарды, особенно если здание находится в регионе с суровым климатом. В таких случаях, если мансарда будет использоваться круглый год, придется с особым вниманием подойти к вопросам ее утепления и отопления. К утеплению летних мансард предъявляются менее строгие требования.

Как правильно утеплить плоскую кровлю

При утеплении плоской крыши нужно учитывать, что теплоизоляция может быть как на внутренней, так и на наружной стороне. Начать желательно с внешнего утепления, а после первой зимы решать, имеет ли смысл утепление кровли по стропилам изнутри.

Кровельный пирог плоской кровли состоит из:

• Пароизоляционного слоя;
• Утеплительного слоя;
• Гидроизоляционного слоя;
• Насыпного слоя.

Для обустройства внешней теплоизоляции чаще всего используется базальтовая минеральная вата, которая оптимально подходит для этих целей. Впрочем, выбирать можно из любых видов жестких утеплителей – например, неплохим вариантом будет пенополистирол. Стоит также помнить о том, что кровельное покрытие, склонное к возгоранию, нельзя утеплять полимерными теплоизоляторами.

Утепление скатной крыши

Теплоизоляция скатной крыши устанавливается на стропильную систему. Перед тем, как укладывать утеплитель на крышу, необходимо заранее ее спроектировать, чтобы избежать ошибок при монтаже.

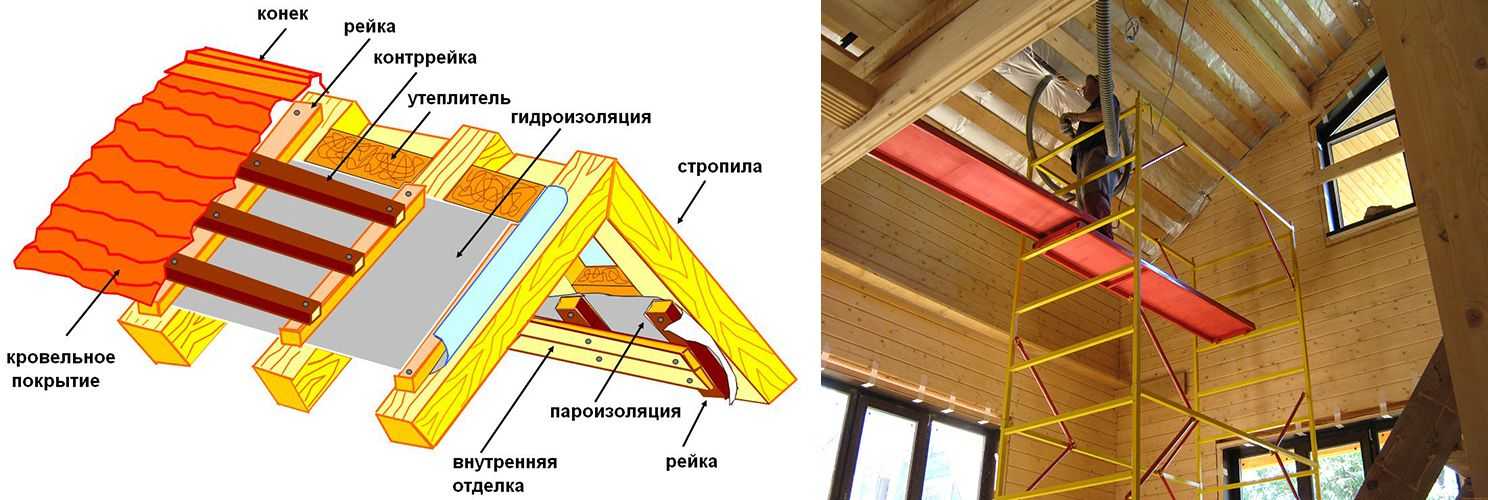

Скатная кровля состоит из следующих элементов:

• Кровельное покрытие;
• Гидроизоляционный слой;
• Теплоизоляция;
• Пароизоляционный материал;
• Внутренняя отделка (опционально).

В качестве теплоизоляционного материала чаще всего используется минвата, которая имеет высокие эксплуатационные характеристики и отличается сравнительно небольшой стоимостью. Главным недостатком минерального утеплителя является способность впитывать влагу, из-за чего теплоизоляционные свойства со временем теряются. Кроме того, наличие влаги под кровлей приводит к постепенному разрушению деревянных деталей.

Чтобы компенсировать описанный недостаток, конструкцию нужно обязательно дополнять вентиляцией, гидро- и пароизоляцией. Сам утеплитель на крышу дома укладывается с изнаночной стороны кровле при ее обустройстве или ремонте. Если речь идет о ремонте, то поврежденные деревянные элементы стоит заменить, а новые перед установкой обрабатываются защитными составами.

Кроме того, для эффективной работы утепления и надежности кровля должна хорошо вентилироваться, поэтому нужно обустроить вентиляционные каналы между:

• Слоем гидроизоляции и финишным покрытием;
• Теплоизоляцией и слоем гидроизоляции;
• Пароизоляционным материалом и внутренней обшивкой.

Материалы для утепления скатной кровли

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Для утепления кровли могут использоваться разные материалы, среди которых наиболее популярны:

• Минеральная вата;
• Стекловата;
• Пенополиуретан;
• Пенополистирол.

Характеристики и особенности материалов отличаются, но все они в должной мере защищают кровлю от температурного воздействия. Стоит лишь отметить, что лучше всего подбирать материалы, выпущенные в форме плит – их гораздо удобнее монтировать.

Для обустройства гидроизоляционного слоя чаще всего используется обычный рубероид или специальная гидроизоляционная мембрана, которая не пропускает воду, но обеспечивает отведение влаги из теплоизолятора. При монтаже гидроизоляции нужно следить за тем, что герметичность материала не была нарушена.

Пароизоляция может обустраиваться из разных материалов, среди которых:

• Рубероид;
• Полиэтиленовая пленка;
• Пергамин;
• Фольгированные материалы.

Впрочем, если речь идет о качественном пароизоляционном слое, то лучшим вариантом будет пароизоляционная мембрана, которая работает по принципу одностороннего пропускания влаги – конденсат удаляется от утеплителя и не попадает во внутренние полости кровельного пирога.

Алгоритм утепления кровли — как укладывать теплоизоляцию

Монтаж кровли с утеплением сводится к следующей последовательности действий:

1. Сначала измеряется шаг установки стропильных ног. Плиты теплоизоляционного материала нарезаются в соответствии с полученными размерами, но к ним добавляется 1 см – это даст возможность утеплителю держаться на своем месте самостоятельно. Можно упростить данный этап работ при обустройстве новой крыши, рассчитав ее так, чтобы расстояние между стропилами соответствовало ширине плит утеплителя.
2. В пространстве между стропилами и финишным покрытием обязательно должен быть установлен гидроизоляционный слой. Мембрану нужно крепить к стропилам так, чтобы она их обволакивала. Для фиксации можно использовать строительный степлер, которым гидроизоляция крепится к стропильным ногам и обрешетке. Гидроизоляционный материал нужно подводить к карнизным свесам, чтобы собранная влага выходила за пределы кровли. Описанный способ крепления не позволяет обустроить полноценную вентиляцию, поэтому в качестве материала нужно использовать только специальную гидроизоляционную мембрану.
3. Если гидроизоляция уже установлена под верхней частью кровли, то в стропила через каждые 10 см забиваются гвозди так, чтобы расстояние между ними и мембраной составляло не менее 3-5 см. Вбитые гвозди позволяют протянуть шнур, по линии которого будет проходить воздушная прослойка в пространстве между гидроизоляцией и теплоизоляционным материалом. В том случае, если сам утеплитель будет крепиться при помощи шнура, то гвозди нужно будет забить еще и по наружной стороне стропил.
4. При использовании утеплителей, выпущенных в форме плит, установка сводится к их вставке в пространство между стропилами (естественно, их придется немного сжать, чтобы они зашли в зазор). Более жесткие материалы необходимо перед тем, как правильно утеплить крышу, тщательно подогнать под зазоры в стропильной системе. Для наибольшей эффективности стоит установить двухслойное утепление.
5. Устанавливая узкие фрагменты, требующие стыковки по одной из плоскостей, нужно убедиться в том, чтобы стыки первого и второго слоя теплоизоляции не совпадали друг с другом. Слой теплоизоляции не должен выходить за пределы стропил, а если это происходит, то на стропила придется набить дополнительный брус.
6. Для крепления утеплителя может использоваться натянутый между гвоздями шнур или обрешетка, выполненная из реек. Эти рейки нужно прибить к стропилам на расстоянии 30-40 см друг от друга. Пароизоляционный слой в таком случае нужно крепить до того, как будет устанавливаться обрешетка – за счет толщины реек обеспечивается воздушная прослойка.
7. Устанавливая пароизоляцию, нужно убедиться в том, что материал установлен герметично. Для этого стыки нужно закрыть двумя слоями клейкой ленты. Особое внимание нужно уделить местам точкам, где материал соединяется со стеной и печной трубой. Когда все элементы конструкции установлены, можно приступать к завершающему этапу – монтажу обшивки.

Заключение

Утепление кровли – это очень важная часть конструкции, которая позволяет повысить тепловую эффективность крыши. Знание того, как правильно уложить утеплитель на крышу, и качественное выполнение всех работ позволит создать надежную и качественную конструкцию, которая будет выполнять свои функции на протяжении всего периода эксплуатации. Читайте также: «Что нужно знать о теплоизоляции кровли – выбор материалов, правила устройства».

Руководство по правильной теплоизоляции чердаков и крыш

Эксплуатация чердаков и крыш охватывает большую предметную область, поэтому это первая из двух статей, посвященных этой теме. В этой первой статье мы собираем всех на одной странице, объясняя науку и варианты, доступные для строителей и ремонтников. Во второй части мы рассмотрим еще более острые вопросы, связанные с развитием строительных норм и правил, реальными характеристиками крыш и некоторыми захватывающими новыми исследованиями характеристик крыш жилых домов.

Необработанные чердаки с вентиляцией обычно прекрасно работают в качестве встроенных буферов влаги. Под словом «буфер» мы подразумеваем пространство, которое позволяет внутренней влаге уноситься воздушными потоками или конденсироваться на нижней стороне обшивки крыши, где она безвредно испаряется («высыхает») или поглощается обшивкой и каркасом. прежде чем он в конечном итоге рассеется (опять же, «высыхает»). Незавершенный чердак позволяет легко осмотреть вашу крышу изнутри.

Но так заманчиво вернуть это чердачное помещение; вы можете использовать его для механики, для хранения или даже как место для изгнания подростков. Обычно мы настраиваем стены без такого буферного пространства. Так почему же мы сталкиваемся с проблемами влажности крыши гораздо чаще, чем с проблемами влажности стен? Чтобы ответить на этот первый вопрос, нам нужно проработать довольно длинный список вопросов о чердаках и крышах.

Какие есть варианты?

Большое разнообразие конфигураций чердаков и крыш является одним из признаков, по которым крыши заметно отличаются от стен. Я пронумеровал их здесь в порядке предпочтения с точки зрения контроля влажности. Как любит говорить Стивен Бачек: «Выдыхайте до тех пор, пока не сможете».

фото: Питер Йост 1 . Вентилируемый чердак с торцевыми форточками – самый щадящий тип крыши. На этом фото (выше ) показана часть остроконечного двускатного дома автора с вентиляционным отверстием на каждом фронтоне. Обратите также внимание на доски обшивки крыши с зазорами, которые поддерживают шиферную крышу. Существует довольно небольшой потенциал сушки для всего пространства и сборки.

1. Вентилируемый чердак. Наиболее влагозащищенным мансардным узлом является вентилируемый чердак. Правильно построенный вентилируемый чердак требует непрерывных слоев контроля воздуха и тепла на потолке верхнего этажа с вентиляцией от софита к коньку или от фронтона к фронтону.

С точки зрения движущей силы, вы получаете большое преимущество с вентиляционными отверстиями между потолком и коньком или вентиляционными отверстиями по высоте (поддерживается эффектом дымохода).

Фото: J&R Products 2 . Вентилируемая полость. Показан недорогой вариант выше — вентилировать соборизованное пространство — использовать непрерывные вентиляционные лотки.

2. Вентилируемая скатная крыша с полостью . Если вы не можете отказаться от чердачного пространства для управления влажностью, то наименее затратный способ вентиляции и защиты обшивки крыши — это вентиляция в пространстве каркаса крыши, но это занимает ценное пространство внутри полости, которую в противном случае можно было бы заполнить. с изоляцией.

Для этой конфигурации требуются непрерывные слои воздухо- и терморегуляции на линии крыши с вентиляцией от потолка до конька в полостях каркаса крыши.

3. Утепленная скатная крыша с верхней вентиляцией . Если вы не можете отказаться от чердачного помещения или полости каркаса для вентиляции, вы можете добавить вентиляцию поверх обшивки крыши, но это сопряжено со значительными дополнительными затратами.

фото: Питер Йост 4 . Невентилируемая крыша в сборе. На фото над показана SIP-кровля над кухонной пристройкой дома автора. Утепленные кровельные панели не имеют вентиляции, а фальцевая металлическая кровля будет крепиться непосредственно к панелям.

Для этой конфигурации требуются непрерывные слои воздухо- и терморегуляции на линии крыши с вентиляцией от потолка до конька на верхней стороне структурной обшивки крыши.

4. Невентилируемая утепленная крыша . Если вы сделаете свою крышу настолько сложной геометрической формы, что не сможете обеспечить вентиляцию от софита к коньку, или сделаете крышу с достаточно низким уклоном, чтобы не было движущей силы от софита к коньку, вы будете вынуждены сдаться. на вентиляцию и оставайся без вентиляции, в крайнем случае. Невентилируемая изолированная крыша по-прежнему должна иметь непрерывные слои воздухо- и теплоизоляции на линии крыши без вентиляции (для любого уклона крыши или уклона).

Примечание : Наша промышленность, особенно в холодных регионах, любит называть невентилируемые крыши «горячими», а вентилируемые крыши «холодными». Логика заключается в том, что вентилируемые крыши пропускают холодный сухой воздух по вентиляционным желобам, а невентилируемые крыши нагреваются без вентилируемого воздуха. Очевидно, что терминология противоречит климату, погоде, времени суток и направлению ската крыши. (Просто вентиляция здесь…)

Контроль «слоев». Каждая цветная линия на приведенном выше рисунке показывает непрерывные слои воды, воздуха и терморегуляции, а волнистые стрелки указывают направленное высыхание профиля пара. Эта архитектурная деталь основана на дизайне Стивена Бачека. В этой конструкции гипсокартон служит воздушным барьером для большей части потолка. По краям он переходит в плиты, которые устанавливаются в плоскости с потолочной обвязкой. Эти пластины обеспечивают поверхность для широкой наклейки, которая накладывается на верхние пластины стен и приклеивается к обшивке Zip System — воздушному барьеру для стен. Чтобы узнать больше об этой технике герметизации, см. статью Стива Бачека и Джейка Брутона «Энергоизоляция, которая работает», 18 апреля.

Почему уровни непрерывного управления?

В каждом описании типичных вариантов крыши, которые я перечислил выше, я использовал термины «непрерывный» и «управляющие слои». Цель состоит в том, чтобы создать непрерывную линию защиты от проникновения воды, тепловых потерь, утечек воздуха и проникновения паров — с упором на непрерывную или «непрерывную».

К основным «уровням контроля» относятся (в порядке приоритета):

1. Непрерывный слой контроля объемной воды . Обшивка крыши или подстилающий слой должны быть должным образом защищены от атмосферных воздействий и соединены с гидроизоляцией на всех проходах.

2. Слой непрерывного контроля воздуха . Воздухонепроницаемая изоляция или листовой материал должны быть надлежащим образом герметизированы или соединены со всеми герметизирующими элементами в местах проходов и соединений с воздухорегулирующим слоем наружной стены.

3 . Специализированный потенциал направленной сушки (профиль пара) . Все слои кровельной конструкции выбираются на основе паропроницаемости таким образом, чтобы высыхание в одном или обоих направлениях было возможно, поощрялось и достигалось.

4. Непрерывный терморегулирующий слой . Непрерывная изоляция устраняет или значительно уменьшает тепловые мостики. (Тепловые мосты в сборках крыш включают сквозные элементы конструкции, такие как стропила, которые проходят от внутренней плоскости потолка к плоскости внешней обшивки. Но они также включают стропила деревянного каркаса, которые проходят изнутри здания наружу для карнизных выступов.)

Проблемы на самом деле возникают, когда мы не соблюдаем их приоритеты.

Массовая утечка воды чревата серьезными проблемами, независимо от того, насколько герметична крыша в сборе, насколько хорошо она спроектирована для просушки или насколько непрерывной является изоляция.

Конденсат, вызванный утечкой воздуха в узле крыши, не может быть устранен сушкой путем диффузии или, во многих случаях, даже вентиляцией крыши. А устранение тепловых мостов должно включать в себя тепловые байпасы с утечкой воздуха. По сути, вы не можете выйти из проблемы утечки воздуха, особенно для крыш, выходящих на север, которые получают гораздо меньше солнечной энергии, чем три других основных направления (например, см. Фотографии ниже).

Потенциал высыхания более важен для проектирования, чем терморегулирующий слой, потому что тепловой мост, не связанный с утечкой воздуха, может не вызывать конденсацию, или, если это так, его можно контролировать или исправить изнутри. Сборка, у которой отсутствует способность к сушке, не может быть «переработана»; узел, скорее всего, останется влажным, если он намокнет.

Плохое управление подачей воздуха. На каждой из трех фотографий над показаны вентиляционные каналы, которые должны направлять холодный, сухой наружный воздух от потолка к коньку, но из-за отсутствия сплошного слоя управления воздухом в плоскости потолка вентиляционные отверстия направляют негерметичные теплый, влажный воздух против холодной нижней стороны обшивки крыши.

Сколькими способами крыша может высохнуть после намокания?

1. Водоотвод — это то, как мы отводим воду — нашу самую большую угрозу — с крыши. Облегчение дренажа является немедленным и полным; это лучшее! Как только вода пропитает сборку, мы не можем слить ее, чтобы высушить, по крайней мере, не в качестве стратегии повышения производительности (хотя мы можем слить затопленную полость здания в качестве экстренной меры).

2. Конвективная сушка – это то, что происходит, когда сухой (или более сухой) воздух проходит мимо влажных материалов в строительной конструкции. Крыши с потоком воздуха от софита к коньку часто называют вентилируемыми (а не просто вентилируемыми), потому что существует фактический поток воздуха (а не просто диффузионное движение воздуха). Активное движение воздуха за счет конвекции во много раз мощнее как осушающая сила, чем диффузия. Конвективная сушка с помощью вентиляции является мощной и быстрой, но ее скорость и эффективность зависят от того, сколько энергии приводит в действие воздушный поток.

3. Диффузионная сушка . Если сборка намокнет, наша последняя линия защиты — положиться на диффузионную сушку. Если строительные материалы намокают, они могут медленно высыхать, выделяя свою влажность в виде пара. Здесь у нас есть два пути:

• Пар, проходящий через материалы, допускающие сушку, наружу, где мир в целом забирает эту влагу без предупреждения
• Пары, проникающие через материалы, допускающие высыхание, во внутренние помещения, где системы кондиционирования воздуха работают как основной способ управления влажностью.

Ученые-строители называют проектирование и выбор материалов для сушки «составлением профиля пара» (см. «Проведение профиля пара» ниже). Диффузионная сушка происходит медленно и может быть недостаточно быстрой, чтобы предотвратить превращение проблемы с влажностью в плесень, грибок или даже проблему гниения. Переход от проблемы влажности к проблеме плесени часто определяется тем, насколько влажной становится сборка и как долго она остается влажной.

Итог . Сосредоточьтесь на непрерывности ваших объемных слоев воды и контроля воздуха, чтобы вам не приходилось полагаться на последнее средство: направленную сушку путем диффузии.

Как насчет пологих или компактных плоских крыш?

На плоских крышах с малым уклоном или в компактных плоских крышах пассивная вентиляция невозможна, поскольку отсутствует конфигурация софита и конька, обеспечивающая перепад давления, поддерживающий поток воздуха. Уильям Роуз в своей книге « Влажность в зданиях » (глава 7 «Чердаки», стр. 189, Wiley, 2005 г.) недвусмыслен в этом отношении: не должны быть построены как узлы с вентилируемой полостью, поскольку фактические трудности с получением потока через горизонтальную полость естественным путем весьма значительны».

Эффективна ли принудительная вентиляция?

Чердачные вентиляторы с электроприводом часто создают больше проблем с влажностью, чем решают, особенно с воздухопроницаемой изоляцией полости крыши или с отсутствием непрерывного слоя контроля воздуха на потолке верхнего этажа или в сборке каркаса крыши.

Имеет ли значение тип покрытия крыши?

Ещё бы. Некоторые кровельные покрытия изготавливаются и устанавливаются таким образом, что движение воздуха или пара практически отсутствует, что способствует высыханию. Кровельные мембраны, безусловно, не пропускают через себя воздух, и многие из них имеют очень низкую паропроницаемость (замедлитель схватывания класса 1). Вы могли бы подумать, что укладка битумной черепицы внахлест позволит хотя бы немного высохнуть за счет движения воздуха или пара, но это не так. Битумная кровельная черепица представляет собой пароизолятор класса 1. Металлические кровли со стоячим фальцем изготавливаются из паронепроницаемого металла класса 1, и когда они устанавливаются в непосредственном контакте с кровельным узлом внизу, движение воздуха или пара практически отсутствует.

Кровельные покрытия, изготовленные или установленные для обеспечения движения воздуха и пара, включают бочкообразную черепицу, шифер, гофрированную металлическую кровлю, а также деревянную черепицу и черепицу. Хотя в этих материалах и установках нет специального канала от софита к коньку, через установку может проходить достаточно воздуха, а сами материалы обладают достаточной паропроницаемостью, чтобы обеспечить различные уровни сушильного потенциала снаружи.

Проведение паропроницаемого профиля

Паропрофильный профиль — это качественный метод определения потенциала высыхания строительной конструкции на основе паропроницаемости каждого слоя сборки. Всего четыре шага:

иллюстрации: Тим Хили / Стив Бачек Какой твой ответ? Основываясь на ваших показаниях профиля пара для каждой секции крыши, показанной над , насколько хорошо они будут сохнуть? В каком направлении будет течь пар? Во второй части этой статьи мы вернемся к двум профилям пара, показанным на этих двух иллюстрациях и , и рассмотрим, насколько хорошо будет сохнуть каждая крыша в заданном направлении.

1. Определить паропроницаемость каждого компонента или слоя сборки. Вы можете определить паропроницаемость, используя Таблицу свойств строительных материалов Building Science Corporation или получив информацию от отдельных производителей продукции и стандартизированные результаты испытаний для ASTM E96.

2. Присвоить класс каждому слою на основе этой информации»
а. > 10 перманентная проницаемость – паропроницаемость: практически нет ограничений на высыхание сушка
с. 0,1 – 1,0 проницаемость – замедлитель схватывания класса II: значительная устойчивость к высыханию, но все же некоторая способность к высыханию
d. < 0,1 проницаемость – замедлитель схватывания класса I: практически не высыхает

3. Оценить степень и направление преобладающего парообразования. Это означает учет пара, связанного с климатом, и уровней влажности, связанных с типом здания и количеством людей. Дом для пары пенсионеров, живущих на Гавайях в каменном доме площадью 5000 квадратных футов, испытывает очень мало пара или давления, в то время как многоквартирный дом с деревянным каркасом площадью 1200 квадратных футов с шестью жильцами в Оттаве, Канада, испытывает экстремальный паровой поток или давление.
4. Определите компонент(ы) с наименьшей паропроницаемостью и определите, ограничивает ли этот компонент или эти компоненты высыхание чувствительных к влаге компонентов. Обеспокоенность должна или будет высокой, если ограничивающим компонентом является замедлитель схватывания класса I, и по-прежнему вызывает некоторую озабоченность, если ограничивающим компонентом является замедлитель схватывания класса II.

Существует множество переменных, которые увеличивают или уменьшают необходимость сушки сборок. Цель состоит в том, чтобы определить потенциал направленной сушки на основе профиля пара. Однако ограниченный потенциал высыхания не приводит к поломке сборки, если она намокнет. Многое зависит от того, сколько влаги видит сборка, сколько солнца она видит и насколько устойчивы ваши водо- и воздухонепроницаемые слои.

Еще не все

На данный момент мы заложили основу для понимания фундаментальной строительной науки, определяющей, как намокает крыша. Из этих вопросов и ответов становится ясно, что крыши — это не просто стены, повернутые вбок. Варианты вентиляции, конфигурации, материалы и даже действующие силы заметно отличаются от стен, что делает крыши более сложными узлами, чтобы сохранить их сухими. Становится еще интереснее, когда мы начинаем рассматривать все различные способы изоляции сборки, чем мы займемся во второй части. Также в следующей части мы углубимся в требования к коду, которые решают проблемы, которые мы изложили здесь, и посмотрите на некоторые новые методы, которые могут помочь вам избежать проблем.

Как правильно утеплить чердак за 4 простых шага — EcoFoil

1 марта 2022 г.

Правильная изоляция чердака необходима для обеспечения энергоэффективного дома. Если ваш чердак не изолирован должным образом, есть вероятность, что:

• В некоторых частях вашего дома наблюдаются холодные участки
• Вы видите скопление льда на крыше и в водосточных желобах
• Вы упускаете сотни долларов ежегодной экономии на счетах за электроэнергию

Если вы хотите решить любую из этих проблем, секрет заключается в сочетании традиционной изоляции с теплоизоляционным барьером. Установка излучающего барьера поверх вашей традиционной изоляции обеспечит ваш чердак эффективным 1-2 эффектом, который сделает ваш дом прохладнее летом и теплее зимой, и при этом вы сэкономите деньги на счетах за электроэнергию. Утепление чердака — относительно простой процесс, который большинство домашних мастеров может выполнить за выходные. Кроме того, многие коммунальные компании даже предлагают скидки на установку лучистого барьера, что может полностью компенсировать ваши затраты на установку и сэкономить деньги на счетах за электроэнергию.

Шаг 1. Оцените состояние изоляции чердака

Загляните на свой чердак, чтобы убедиться, что он уже частично утеплен. Если это так, вы, скорее всего, увидите изоляцию из распыляемой пены или более традиционную «пушистую» изоляцию из стекловолокна.

Пример распыляемой пены:

Пример традиционной (баттовой) изоляции:

Если на вашем чердаке вообще нет изоляции, пора приступать к работе. Прежде чем начать, вам нужно задать себе два вопроса:

1. Какое значение R требуется моему первому слою изоляции? На этот вопрос относительно легко ответить, потому что ваши местные строительные нормы и правила требуют определенного значения R для чердаков. Всегда важно убедиться, что вы знаете все действующие коды для вашего региона.
2. Какой тип изоляции я собираюсь использовать? Второй вопрос на выбор. Вы можете использовать два типа традиционной изоляции:

Насыпная изоляция  является наиболее распространенным типом, потому что он дешевле, быстрее в установке и обеспечивает лучшее покрытие, чем изоляция из войлока. Сыпучий утеплитель обычно вдувают или заливают, и для этого лучше всего нанять профессионального подрядчика.

Вагонная изоляция  намного проще в установке, и не требуется специальной подготовки, чтобы знать, как установить изоляцию на чердаке.

Шаг 2: При необходимости уложите первый слой чердачной изоляции

Перед тем, как приступить к проекту по изоляции, убедитесь, что вы носите надлежащее защитное снаряжение, особенно при работе с изоляцией из стекловолокна. Изоляция из стекловолокна, также известная как стекловата, сделана из крошечных волокон стекла, которые могут повредить кожу, глаза и легкие. Всегда надевайте перчатки, одежду с длинными рукавами, защитные очки и пылезащитную маску, чтобы избежать потенциальной опасности для здоровья, или наймите профессионала, который установит для вас изоляцию. Это помогает создать дорожку и рабочее пространство с досками, чтобы вы не наступили и не провалились сквозь потолок под собой. Это также хорошая идея, прежде чем вы начнете консультироваться с электриком и устранить любые электрические опасности.

Шаг 3. Установите фольгу для защиты от теплового излучения поверх первого слоя теплоизоляции

После того, как вы разместили изоляцию, пришло время установить барьер для теплоизоляции. При установке лучистого барьера на чердаке обязательно используйте перфорированные изделия, которые пропускают конденсат, предотвращая накопление плесени и грибка в первом слое изоляции. Из-за такой «дышащей способности» перфорированных изделий мы не рекомендуем использовать ленту для герметизации швов при установке перфорированного теплоизоляционного барьера на чердаке, так как лента может задерживать влагу и привести к образованию плесени или грибка.

Установка теплоизоляционного барьера может быть установлена ​​непосредственно поверх первого слоя изоляции (на полу чердака) или на стропилах (на потолке чердака). В некоторых ситуациях вам потребуется установить излучающий барьер в обоих местах.

Установка лучистого барьера в теплом/жарком климате

Излучающие барьеры превосходно излучают тепло обратно к его источнику, и если вы живете в теплом/жарком климате, в большинстве случаев вы захотите установить барьер на стропилах (на потолке). Это блокирует попадание тепла в ваш дом через крышу, отражая тепло обратно к его источнику. Степлером прикрепите излучающий барьер непосредственно к стропилам, оставив перехлест 1–2 дюймов между секциями.

Установка лучистого барьера в умеренном/холодном климате

Если вы живете в холодном климате, вам нужно удерживать тепло в своем доме. Вы можете добиться этого, прокатив барьер по полу вашего чердака поверх первого слоя изоляции. Если ваш утеплитель не полностью выступает над лагами пола, вы можете использовать строительный степлер, чтобы закрепить продукт на месте, хотя это не обязательно.

Тем не менее, значительная часть населения США испытывает и то, и другое.

Не забудьте изолировать все воздуховоды, которые могут находиться на чердаке, что является обычной практикой в ​​домах без подвалов или подвальных помещений.

Шаг 4: утепление чердачного проема

Если вы входите на чердак по складной лестнице, вы можете использовать изолятор чердачной лестницы для изоляции проема.
