Утепление крыши пенопластом — инструкция и технология!
Утепление крыши пенопластом – один из самых популярных способов теплоизоляции дома, применяемый как для скатных, так и для плоских крыш. Кроме того, пенопластом можно утеплять перекрытия мансардного этажа. Пенопласт как утеплитель имеет множество достоинств: он легок в укладке и обработке, не боится влаги, не гниет и разрушается от воздействия микроорганизмов, обеспечивает хорошую теплоизоляцию, не утяжеляя конструкцию.
Пенопласт для утепления крыши
Есть у пенопласта и недостатки. К ним относится паронепроницаемость и горючесть. Поэтому при утеплении крыши пенопластом необходимо позаботиться о вентиляции помещения мансарды и о соблюдении всех противопожарных норм.
Принципы утепления крыши пенопластом
Как и в случае с минеральным утеплителем, при утеплении крыши пенопластом теплоизоляционный слой имеет форму многослойного «пирога», в котором обязательно присутствуют гидроизоляционная пленка со стороны кровли и пароизоляционная – со стороны помещения мансарды. Хоть пенопласт и не обладает способностью накапливать влагу, попадание воды и водяных паров внутрь слоя утеплителя крайне нежелательно – начинают гнить стропильные балки и другие деревянные элементы конструкции.
В общем случае, последовательность утепления крыши пенопластом выглядит так: укладка гидроизоляционного материала на стропила до или во время укладки кровельного покрытия, закрепление плит пенопласта между стропилами или под ними, заделка швов монтажной пеной и исключение мостиков холода, укладка пароизоляции, отделка внутренних стен и потолка мансарды.
Структура крыши изнутри
Кроме утепления самой кровли, пенопласт используют и для утепления перекрытий, то есть пола мансарды. В этом случае его укладывают на черновой пол, на предварительно уложенный слой пароизоляционной пленки, а сверху покрывают слоем фанеры, гидроизоляцией и декоративным покрытием.
При покупке пенопласта необходимо выбирать плиты такого размера, чтобы количество стыков было минимальным. Толщина пенопласта для утепления должна быть не менее 10 см, плотность можно брать любую, при этом следует учесть, что с повышением плотности возрастает его механическая прочность и теплоизолирующие свойства. Звукоизолирующими свойствами пенопласт практически не обладает, поэтому для жилой мансарды необходимо предусмотреть также слой звукоизоляции не менее 5 см, уложив его под декоративную обшивку. Особенно это актуально для крыш, покрытых профилированным листом или металлочерепицей – при дожде звук капель бывает слышен довольно отчетливо.
Кроме пенопласта можно использовать также плиты полистирола. Они обладают теми же достоинствами, что и пенопласт, при этом имеют большую прочность, не поддерживают горение, устойчивы к повреждению грызунами. Цена на полистирол несколько выше, но из-за лучших теплоизолирующих свойств можно брать плиты меньшей толщины.
Технология утепления крыши пенопластом
- Утепление крыши пенопластом можно производить как при уложенном кровельном покрытии, так и при вскрытой крыше.
В обоих случаях начинают выполнение теплоизоляции с укладки гидроизоляционной пленки. Пленку лучше выбирать специальную, например, Изоспан для кровли. Она имеет мембранную структуру и выпускает водяные пары в одном направлении – изнутри теплоизоляционного «пирога» наружу. Пленку кладут на стропила, не натягивая ее. Допускается провисание пленки. Рулон разматывают поперек стропил на всю длину крыши, при этом необходимо следить, чтобы пленка была обращена гладким водопаронепроницаемым слоем наружу. Следующие полосы пленки укладывают внахлест не менее 10 см, а стыки проклеивают специальным скотчем. Между пленкой и обрешеткой обязательно должен оставаться воздушный зазор, поэтому на стропила поверх пленки прибивают брусок 50 мм, а поверх него – доски обрешетки, на которые и укладывают кровельное покрытие.
Укладка гидроизоляционного слоя
- Плиты пенопласта укладывают обычно в пространство между стропил, стараясь не оставлять щелей. В размер плиты режут с помощью канцелярского или другого тонкого острого ножа по металлической линейке.
Крепление пенопласта к стропилам можно производить с помощью вспомогательных реек или клея для полистирола. Если стропила выполнены из бруса или доски, пенопласт можно приклеить к плоскости стропил клеем. Если стропила имеют круглое сечение, крепление клеем может оказаться недостаточным. В этом случае выполняют подшивку из доски, придерживающую плиты в двух-трех местах, а пустоты между плитами и другими элементами конструкции запенивают.

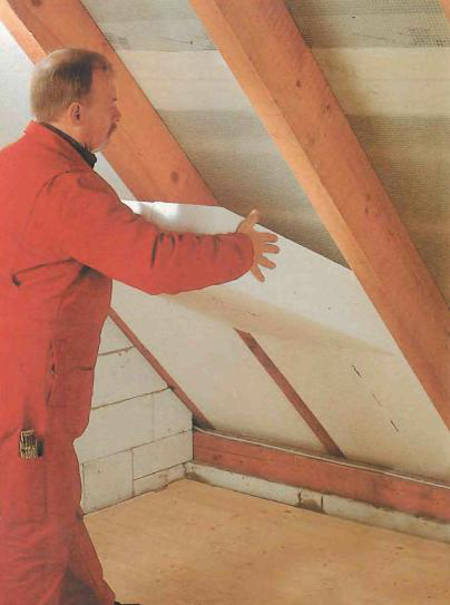

Укладка плит пенопласта между стропил
- Очень важно тщательно заделать все щели, чтобы исключить образование мостиков холода. Перепады температуры внутри теплоизоляционного «пирога» приводят к тому, что в местах, подверженных охлаждению, образуется конденсат, в результате чего могут образоваться протечки или начаться гниение стропильной системы. С целью исключения мостиков холода пенопласт можно укладывать в два слоя вразбежку, перекрывая вторым слоем стыки первого. Между собой слои скрепляют на клей.
Заключительный этап установки пенопласта между стропил
- Если необходима звукоизоляция помещения мансарды, поверх пенопласта кладут звукоизоляционные маты из волокнистых материалов.
Волокнистые материалы при намокании теряют свои свойства, поэтому их необходимо закрывать пароизоляцией.
- Утеплитель обязательно изолируют от внутреннего пространства мансарды пароизоляционной антиконденсатной пленкой. Ее укладывают внахлест, тщательно проклеивая стыки и крепят с помощью мебельного или строительного степлера к стропилам или подшивке.
Гидроизоляция утеплителя из пенопласта антиконденсатной пленкой
- Для крепления обшивки необходимы направляющие – деревянные бруски или профиль. Их толщина должна обеспечивать вентиляционный зазор в 3-5 мм между пароизоляцией и обшивкой. В качестве обшивки лучше использовать натуральные материалы, не склонные к образованию конденсата. Кроме того, при утеплении крыши пенопластом необходимо обязательно оборудовать вытяжную вентиляцию и регулируемую систему отопления, чтобы во влажную погоду не допускать переувлажнения стен мансарды.
При утеплении пенопластом перекрытий технология аналогична утеплению крыши. При этом следует помнить, что нижним слоем, разделяющим слой утеплителя и черновой пол, обязательно должна быть пароизоляционная пленка с антиконденсатными свойствами, а верхним, на который укладывается чистовой пол – гидроизоляционная пленка. Она убережет утеплитель от переувлажнения в случае протечек воды. Плиты пенопласта при этом укладывают в промежутки между потолочными балками, запенивая щели. К балкам пенопласт можно не крепить, он будет прижат чистовым полом.
Теплоизоляция пенопластом перекрытий и пола
Пенопласт не обладает высокой устойчивостью к точечным нагрузкам, поэтому при использовании в качестве покрытия линолеума, пробки или тонкого ламината необходимо закрыть пенопласт влагостойкой фанерой или гипсокартоном. Поверх пенопласта также можно выполнить бетонную стяжку, в которую уложить водяные теплые полы – это обеспечит равномерный прогрев помещения мансарды и отрегулирует влажность, что позволит поддерживать там оптимальный микроклимат.
Утепление крыши пенопластом: правила и особенности монтажа
Монтаж теплоизоляции крыши — один из важных этапов постройки загородного дома.
Измерения и расчеты показывают, что в среднем через кровлю, уложенную без теплоизоляции, теряется до 30% тепла.
Преградить путь этим потерям можно с помощью различных теплоизоляционных материалов. Однако чаще других сейчас применяется пенопласт и его модификации.
Содержание
- 1 Особенности пенопласта как утеплителя
- 2 Выбираем инструменты и материалы
- 3 Технология утепления двускатной крыши пенопластом изнутри
- 4 Особенности утепления плоской крыши
Особенности пенопласта как утеплителя
Пенопластом утепляют скатные и плоские крыши, а также перекрытия.
Популярность этого материала вполне понятна: он легок и без труда обрабатывается, имеет очень низкую теплопроводность, не портится микроорганизмами и не боится воды.
Однако у него есть некоторые особенности, которые влияют на монтаж и последовательность укладки, а также на эксплуатацию дома:
- Паронепроницаемость.
Пенопласт и другие модификации пенополистирола пропускают всего лишь несколько миллиграммов водяных паров в час через 1 квадратный метр поверхности. Не пропускают они также и воду в глубину материала, но благодаря пористой структуре могут собирать на поверхности некоторое количество влаги. В месте контакта с деревянными конструкциями это приводит к гниению древесины, а сам пенопласт чернеет на поверхности. По этой причине все модификации пенополистирола приходится защищать паро- и гидроизоляционной пленкой, а помещение вентилировать. При соблюдении таких условий этот материал служит до 80-ти лет и более.
- Горючесть. Современный пенопласт марки ПСБ-С — самозатухающий материал. Это значит, что он загорается, но после удаления пламени гаснет. Тем не менее он является горючим материалом, поэтому вокруг дымохода его укладывать нельзя. В этом месте для теплоизоляции применяют минеральную вату и керамзит.
- Низкая эластичность. В отличие от минеральной ваты пенополистирол почти не обладает эластичностью.
По этой причине из него вырезают плиты, которые по ширине больше расстояния между стропилами всего на 1 см. Такие плиты плотно входят в проем. Если увеличить ширину плиты, то при монтаже она будет коробиться. Это приводит к образованию щелей между плитами и образованию мостиков холода. Края плит не везде плотно прилегают к древесине, поэтому приходится щели заполнять монтажной пеной.
- Чувствительность к солнечному свету. Пенополистирол всех модификаций разрушается ультрафиолетовыми лучами солнечного света. Это значит, что при укладке его тщательно закрывают от световых лучей. Наружная сторона покрывается кровельным материалом, а внутренняя — пароизоляционной мембраной и отделкой. Оставлять пенопласт даже с внутренней стороны без отделки нельзя. Свет, проникающий через слуховые окна, вызывает пожелтение и разрушение этого материала.
Выбираем инструменты и материалы
Пенопласт выпускается в различных модификациях, свойства которых придется учитывать при выборе материалов (по ГОСТ 15588-86 и СП-50. 13330.2012).
Марка пенополистирола | Плотность, кг/м³ | Теплопроводность, Вт/м·°C |
ПСБ-С-15 | До 15.0 | 0.042 |
ПСБ-С-25 | 15.1–25.0 | 0.039 |
ПСБ-С-35 | 25.1–35.0 | 0.037 |
Экструдированный пенополистирол | 25.1–33.0 | 0.029 |
Наилучшими теплоизолирующими свойствами обладают пенопласт марки ПСБ-С-35 и экструдированный пенополистирол (пеноплекс). Они также выдерживают значительную нагрузку на сжатие.
Для утепления крыш подходят все указанные марки, но обычно применяют ПСБ-С-15, т. к. она создает минимальную нагрузку на чердачное перекрытие. ПСБ-С-35 и экструдированный пенополистирол (пеноплекс), как правило, используют для утепления плоских крыш, поскольку там требуется устойчивость к сжатию.
Для работы также понадобятся:
- Пароизоляционная мембрана. Она защитит утеплитель и стропила от проникновения пара из помещения. Рекомендуется выбрать двухслойную гидропароизоляционную мембрану Мегаспан B. Ее шероховатая сторона удерживает на своих ворсинках капли конденсата, не позволяя ему стекать. После снижения влажности воздуха конденсат испаряется.
- Ветрозащитная влагоизоляционная мембрана. Эта мембрана защищает утеплитель от капель сверху при протекании крыши, но пропускает пар, который образуется при высыхании деревянных конструкций. Желательно выбрать мембрану типа Мегаспан A или другие суперпроницаемые мембраны.
- Деревянные бруски сечением 50×50 или 40×50 мм, обработанные антисептическими препаратами. Они нужны для сооружения обрешетки.
- Гвозди и молоток для крепления пленки и отделочного материала.
- Острый нож для резки пенопласта.
- Монтажная пена без толуола для герметизации стыков.
- Степлер и скобы для крепления пленки.
- Строительный скотч.
Технология утепления двускатной крыши пенопластом изнутри
Желательно теплоизоляцию укладывать под кровлю сразу при монтаже кровельного материала. Однако застройщику не всегда удается это сделать. В таких случаях утеплять крышу приходится изнутри.
Современная технология монтажа крыш предусматривает укладку ветровлагозащитной мембраны. Если она была уложена с соблюдением всех правил, сразу можно приступить к монтажу утеплителя.
Пенопласт нарезают плитами шириной на 1 см большей, чем расстояние между стропилами, чтобы они плотно входили в проем.
Плиты укладывают в несколько слоев, перекрывая стыки предыдущего слоя плитами последующего. Рекомендуется приклеивать монтажной пеной один слой к другому и заполнять все образующиеся щели между ними и стропилами, чтобы не образовывались мостики холода.
После заполнения проемов между стропилами к их нижней поверхности крепят степлером пароизоляционную мембрану. Вместо крепления скобками пленку можно зафиксировать деревянными планками, через которые пленка прибивается к стропилам. Ее разворачивают и укладывают снизу вверх, перекрывая края нижнего слоя на 15 см.
Места стыка полотен проклеивают скотчем. Двухстороннюю мембрану типа Мегаспан B всегда укладывают гладкой стороной к пенопласту. После монтажа пароизоляции на стропилах сооружают обрешетку, к которой крепится отделочный материал. После завершения этого этапа между пленкой и отделкой образуется воздушная вентиляционная прослойка.
Если кровля была уложена без гидроизоляционной мембраны, работу придется начать с ее монтажа. В этом случае мембрану укладывают вокруг стропил ворсом к утеплителю. Крепят ее к стропилам и наружной обрешетке. Только после того, как мембрана будет закреплена, приступают к укладке утеплителя.
Особенности утепления плоской крыши
Это можно сделать сразу после монтажа перекрытия. Обычно таким перекрытием служат железобетонные плиты, которые нужно очистить и закрепить на них пароизоляционную мембрану.
Для теплоизоляции плоских крыш выбирают пенопласт, хорошо выдерживающий давление (смотрите выше). Листы этого утеплителя наклеивают на пленку и крепят к железобетону дюбелями. Правило укладки такое же: каждый последующий слой должен перекрывать стыки плит предыдущего.
Пенопласт покрывают сверху стеклохолстом, а затем гидроизоляционной мембраной, поверх которой укладывают геотекстиль. Геотекстиль можно засыпать керамзитом, на который заливается армированная цементно-песчаная стяжка, а затем укладывается тротуарная плитка.
Если уложить наружную теплоизоляцию по каким-то причинам затруднительно, плоскую крышу можно утеплить пенопластом снизу. Если кровельное покрытие надежно, то смещение точки росы в сторону помещения значения не имеет. Сначала на плите перекрытия монтируют обрешетку из деревянных брусков, закрепляя их в плите дюбелями.
Пенополистирольные плиты приклеивают непосредственно к чистой и сухой плите перекрытия между брусками, а затем дополнительно крепят дюбелями. Стыки также герметизируют монтажной пеной.
Утеплитель изолируют от пара снизу пароизоляционной мембраной ворсом вниз. Ее прибивают к брускам гвоздями через деревянные планки. Далее утепление скрывают за подвесным или натяжным потолком.
Теплоизоляция крыши пенопластом несложна и не требует высокой квалификации. После изучения свойств материалов и освоения навыков работы с ними любой домашний мастер справится с такой работой.
Утепление пенопластом требует тщательной гидро- и пароизоляции, а также защиты этого материала от солнечных лучей.
Установка жесткого пенопласта над обшивкой крыши
Изоляция работает лучше всего, когда она укладывается сплошным слоем. Если эта непрерывная изоляция находится на внешней стороне обшивки, она помогает сохранять обшивку теплой и сухой зимой. [Изображение предоставлено: Fine Homebuilding]
Еще размышления энергетического ботаника
В традиционном доме с двускатной крышей чердаки обычно были вентилируемыми и некондиционированными, с утеплением мансардного этажа.
Однако в наши дни строители часто предпочитают укладывать изоляцию вдоль наклонной линии крыши. Причин для этой тенденции много:
- Этот подход можно использовать для создания невентилируемого кондиционированного чердака, что позволяет устанавливать чердачные воздуховоды внутри тепловой оболочки дома.
- Многие современные конструкции включают соборные потолки, а соборные потолки нуждаются в изоляции, повторяющей уклон крыши.
- В доме Cape Code или в любом доме с половиной этажа на верхнем этаже изоляция обычно должна проходить по наклону крыши.
Существует множество способов утепления скатной крыши. Крыша в сборе может быть вентилируемой или невентилируемой; изоляция может быть установлена над обшивкой крыши, между стропилами, под стропилами или в комбинации этих различных мест. Полное описание всех различных способов утепления наклонной крыши см. в разделе «Как построить утепленный потолок собора».
В 2015 году я написал статью («Как установить жесткую пену поверх обшивки крыши»), в которой объяснял, как создать невентилируемую утепленную крышу с непрерывным слоем жесткой пены на внешней стороне обшивки крыши. Пришло время обновить статью новыми советами.
Отличный способ утеплить крышу
Почему укладка жесткого пенопласта для наружных работ является таким хорошим способом утепления наклонной крыши? По крайней мере по двум причинам: жесткая пена прерывает тепловые мосты через стропила и сохраняет обшивку более теплой и сухой, чем если бы вся изоляция находилась на внутренней стороне обшивки крыши.
В последние годы строительные нормы и правила повысили минимальные требования к коэффициенту R для потолков и крыш. Требования кодекса различаются в зависимости от климата и юрисдикции, но в целом…
Подпишитесь на бесплатную пробную версию и получите мгновенный доступ к этой статье, а также к полной библиотеке премиальных статей GBA и
детали конструкции.
Начать бесплатную пробную версию
Уже зарегистрированы? Войти
Избранные блоги
Размышления энергетического ботаника
Посмотреть больше
Рассмотрение возможности использования энергии в жилых помещениях
Руководство по продукту
Посмотреть больше
Как прикрепить жесткую изоляцию к нижней части крыши? | Справочник по дому
Гленда Тейлор
Чем выше коэффициент теплового сопротивления вашего дома или значение R, тем более энергоэффективным он является. В связи с растущими затратами на отопление и охлаждение и стремлением минимизировать воздействие на окружающую среду многие домовладельцы предпочитают утеплять свои чердаки, чтобы уменьшить теплопередачу. Изоляция из жесткого пенопласта доступна в двух основных типах; пенополистирол и фольгированный пенополиизоцианурат. Оба укладываются одинаково, но продукт с фольгированным покрытием предлагает немного большее значение R для той же толщины пенопластовой плиты.
Стандартная установка
Измерьте длину и ширину между двумя стропилами на чердаке и перенесите эти измерения на изоляционную плиту из жесткого пенопласта размером 4 на 8 футов.
Проведите мелом линию между измерениями длины, чтобы использовать ее в качестве направляющей для резки.
Отрежьте пенопласт по внешнему краю меловой линии. Обрезка по внешнему краю линии обеспечивает плотное прилегание доски между стропилами. Настольная пила оптимальна для резки жесткого пенопласта, но вы можете использовать универсальный нож, если под рукой нет пилы.
Поместите пенопластовую плиту между стропилами и протолкните ее вверх до плотного прилегания к нижней стороне настила крыши. Плотность самой пены должна быть достаточной, чтобы удерживать полосы на месте, но если полоса кажется немного свободной, вы можете вбить кончик гвоздя 8d во внутреннюю часть стропила, чтобы он действовал как распорка.
Отмерьте, отрежьте и вставьте дополнительные полосы жесткой пенопластовой плиты, пока изоляция не заполнит все пространство между стропилами. Этот метод утепления приемлем только в том случае, если чердак не будет отделан.
Альтернативный метод установки
Если вы планируете отделать чердак жилым помещением, выберите изоляционные плиты из жесткого пенопласта, толщина которых как минимум на 1/2 дюйма меньше глубины стропильного пространства.
Измерьте и отрежьте пенопластовые плиты, как указано выше, но вместо того, чтобы вдавливать их полностью в заднюю часть стропильного пространства, проталкивайте их только до тех пор, пока поверхность не окажется на одном уровне со стропилами.
Это позволяет оставить зазор в 1/2 дюйма в задней части стропильного пространства, необходимый для вентиляции.
Таким же образом вырежьте и закрепите пенопластом все стропильные проемы. Если вы используете пенопластовую изоляцию с фольгированным покрытием, наклейте ленту из фольги вдоль стропил, чтобы создать герметичное уплотнение.
Ссылки
- Министерство энергетики: Утепление нового дома (сделай это правильно с первого раза)
Советы
- пути выхода горячего воздуха. Это требует использования вентиляционных отверстий в потолке и вентиляционного отверстия конька крыши, чтобы обеспечить циркуляцию, поскольку вентиляционные отверстия в боковых стенах прекращаются в процессе реконструкции.
- Помимо установки пенопластовой плиты на нижней стороне настила крыши, вы можете прикрепить ее к нижним краям стропил таким же образом, как и гипсокартон. Затем вы можете установить гипсокартон прямо поверх листов, используя винты для гипсокартона, длина которых на 1 дюйм превышает общую толщину изоляции и панелей гипсокартона.
