Как в стене найти электропроводку в стене: Как найти скрытую проводку в стене квартиры прибором и без

Как найти проводку в стене

Известная проблема, заключающаяся в том, как найти проводку в стене чаще всего возникает в следующих случаях:

1. Во-первых, при проведении ремонтных или монтажных работ в зоне предполагаемого пролегания скрытой проводки, в ходе которых возможно случайное её повреждение (чаще всего эти работы связаны со сверлением или реконструкцией простенков).
2. Во-вторых, при поиске повреждения на одном из участков монтируемой в стенах проводки и необходимости выявления трассы её прокладки с целью последующего вскрытия слоя штукатурки в этом месте.

Согласно существующим методикам место расположения скрытой электропроводки может быть выявлено как с помощью современного электронного оборудования, так и путём использования общедоступных средств и инструментов (индикаторной отвёртки, например). В последующих разделах статьи каждый из указанных способов нахождения места прокладки проводов будет рассмотрен нами более подробно.

Профессиональный подход

При профессиональном подходе к поиску скрытой проводки используются современные электронные детекторы, реагирующие на электрический ток, протекающий по кабельным линиям. Посредством этих приборов места скрытого пролегания проводов удаётся определить с высокой степенью точности («узнать» их можно по максимальному показанию шкалы).

С помощью некоторых из этих устройств можно найти и места разрывов в линии, а также измерить электрические параметры проводки.

Большинство известных видов детекторов поверхностного типа рассчитано на специалистов, что в то же время не исключает возможности их применения в быту. Поскольку каждый из предлагаемых приборов имеет отличия, связанные с порядком проведения измерений и диапазоном действия встроенного детектора, то более подробное ознакомление с ними упростит решение поставленной задачи.

Отечественные изделия

В первую очередь рассмотрим прибор российского производства марки Е-121 (народное название – «дятел»), представляющий собой надёжное и недорогое устройство, которым охотно пользуются профессиональные электрики. Посредством изделий этого класса удаётся обнаружить не только трассу прокладки проводов, но также и место их повреждения.

Перед тем, как найти скрытую проводку обратите внимание на то, что радиус действия «дятла» (глубина «прощупывания» зоны под штукатуркой) составляет не более 5-7см.

Отметим также, что из отечественных изделий для этих целей может использоваться и такой известный большинству профессионалов прибор как ПОСП-1.

Детекторы от зарубежных производителей

К этой категории измерительных приборов могут быть отнесены датчики китайского производства, выпускаемые в нескольких модификациях, из которых самой распространённой считается модель MS-18. Основным недостатком этих устройств является способность реагировать не только на проводку, но и на металлические элементы стенных конструкций (на арматуру, в частности). Именно по этой причине в домах панельного типа пользоваться такими индикаторами не имеет смысла.

Из других зарубежных электронных проборов для обнаружения места расположения и состояния скрытой проводки могут применяться известные тестеры от европейских производителей (типа GVD-504A или GVT-92, а также модель VP-440).

Бытовые способы выявления скрытого кабеля

Рассмотрим способы, воспользовавшись которыми можно с той или иной степенью точности выделить зону расположения проводки и обойтись без дорогостоящих электронных устройств. Под ними понимаются такие общедоступные приёмы, как:

• визуальный осмотр;
• использование индикаторной отвёртки;
• выявление места прокладки проводки посредством обычного радиоприёмника или мобильного телефона особого типа (в данном случае он используется как тестер).

Рассмотрим каждый из этих вариантов несколько подробнее:

1. Визуальный метод определения места нахождения проводки состоит в учёте стандартной схемы её разводки, которая предполагает лишь горизонтальную или вертикальную прокладку кабелей в толще стены. При соблюдении этих условий провода должны располагаться по вертикали строго под распределительной коробкой или над розетками, а по горизонтали – сбоку от них. При этом к выключателю освещения проводка подводится чаще всего снизу или сверху. Визуальный подход может «сработать» и при наличии на стене следов от заделки штробов, в которые укладывается электрическая проводка при её монтаже. Однако, это возможно лишь при отсутствии на стенах слоя шпаклёвки или декоративной отделки, что существенно сужает рамки применения рассматриваемого приёма.
2. Использование индикаторной отвёртки для выявления трассы пролегания проводки по свечению неоновой лампы позволяет определить место её предполагаемой прокладки с некоторой погрешностью (даже при минимальной чувствительности прибор покажет зону размером в 10-20 см). Но этого, как правило, достаточно для того, чтобы выбрать на стене безопасное место для подготовки технологических отверстий.

3. Перед тем как найти скрытую проводку по третьему методу вам необходимо будет подготовить радиоприемник любого класса с низкочастотным диапазоном. При пользовании приёмником следует настроить его на передающую станцию, работающую на частоте около 100 кГц, а затем перемещать вдоль стены по вертикали и горизонтали. Поблизости от линий с протекающим током в приёмнике будут прослушиваться легкие потрескивания, воспринимаемые на слух как помехи передаче.
4. Достаточно необычный способ нахождения места, где проходит проводка, предполагает использование для этих целей специального мобильного телефона с функцией детектора.

Для поиска кабеля с помощью такого телефона последний должен быть оборудован специальным магнитным датчиком и иметь установленное программное обеспечение, предназначенное для обнаружения электромагнитных полей.

Оцените статью:

Как найти скрытую проводку в стене: схема, видео

Организуя электропитание любого помещения, необходимо изготовить схему прокладки электрических кабелей. Это особенно актуально при монтаже скрытой проводки, когда провода не видны за отделкой стен и потолка. Если вы решите просверлить отверстие, или проштробить стену, шанс повредить проводку сводится к минимуму.

А как определить проводку в стене, если вы купили квартиру, а предыдущий владелец не оставил чертежей?

Приблизительное расположение можно найти относительно мест установки распаячных коробок и выключателей. Если кабели прокладывались согласно Правилам устройства электроустановок (ПУЭ), то все провода должны располагаться строго горизонтально или вертикально. В таком случае, определение маршрутов скрытой проводки скрытой проводки носит виртуальный характер.

Нарисовав схему с обозначением соединительных точек (розетки, выключатели, коробки), вы будете иметь представление о том, как найти электропроводку в стене.

При этом остается риск пропустить несанкционированный кабель: вы всего лишь знаете о местах гарантированного расположения проводки. Если в помещении прокладывались дополнительные линии — они могут быть расположены случайным образом, не подчиняясь логике и требованиям ПУЭ.

Для чего проводится обнаружение скрытой проводки

1. Вы хотите повесить на стену полку, или закрепить вешалку в прихожей. Необходимо просверлить отверстия. Мало того, что можно повредить кабель и остаться без света, вы рискуете получить удар электротоком.
   Кроме того, любой крепеж должен находиться на расстоянии не менее 15 см от провода.
2. Обнаружение скрытой электрической проводки необходимо при перепланировке помещений. Например, вы делаете проем в стене (для организации прохода). Если в этом месте проложен кабель, для него необходимо выбрать иной маршрут.
3. Поиск скрытой проводки нужен и для проведения ремонта электросетей. Возможно в стене произошел обрыв линии. Вам необходимо вскрыть место прокладки, и заменить поврежденный участок.
4. В конце концов, вам необходимо знать устройство своих электросетей (в случае, если этой информации у вас нет).

Существует множество способов обнаружения скрытой проводки, многие из них не требуют вызова специалиста или покупки дорогостоящего оборудования. Мы рассмотрим наиболее популярные из них.

Использование специальных приборов

В продаже имеется множество различных приспособлений, с помощью которых поиск проводки в стене, вместо гадания на кофейной гуще, превратится в интересное и точное занятие. Задача у них одна, но принципы работы разные.

Способов обнаружить скрытую проводку всего два (это с точки зрения физики, веточками из виноградной лозы пусть занимаются экстрасенсы).

1. Прямой способ основан на поиске главной составляющей — металлического проводника. Достаточно простой метод, тем более что существует масса металл детекторов, способных обнаружить даже маленький шуруп в толще бетона и штукатурки.
   В этом и проблема: в стенах может быть арматура, крепежные элементы, оставшиеся от прежних навесных конструкций те же шурупы и гвозди. Все это хозяйство будет найдено металл детектором, особенно если это бюджетная модель. Вопрос решается приобретением более дорогих моделей, которые как минимум могут определить тип металла (сталь, медь или алюминий). А в идеале — на экране могут быть изображены контуры или маршрут прокладки кабеля.
2. Косвенный способ: обнаружение скрытой электропроводки, основано на поиске электромагнитных волн, возникающих при протекании электрического тока. Методика более точная (с точки зрения отсеивания пассивных металлических элементов), но геометрическая погрешность достаточно высока.
   Детекторы, фиксирующие электромагнитные волны, проще и дешевле в изготовлении. Недостатки также имеются: провод может быть обнаружен лишь в случае протекания электрического тока. Зачастую требуется не просто включение лампочки, а подача существенной нагрузки. Принцип простой: чем больше сила тока, тем интенсивнее магнитное поле. А значит, найти обрыв проводки в стене с помощью такого прибора, никак не возможно.
   Кроме того, любое бытовое устройство, излучающее электромагнитные волны (мобильные телефоны, Wi-Fi роутеры, микроволновки), дают активные помехи, которые могут полностью блокировать поиск. Причем эти устройства могут находиться у соседей, свои электроприборы вы наверняка выключите.

Особенности работы различных типов детекторов

Немаловажным фактором является способ индикации. От этого зависит точность поиска.

• Звуковая сигнализация может работать дискретно (пищит или не пищит), либо плавно менять тональность или громкость, по мере приближения к скрытому кабелю.
• Световая индикация работает по такому же принципу: лампа может просто загораться в момент прохождения датчика над искомым предметом, или плавно менять яркость. В более продвинутых моделях применяется многоцветная схема: в зависимости от расстояния до кабеля, либо меняется цвет, либо заполняется светодиодная шкала.
• Профессиональные приборы с дисплеем не сильно отличаются по функциям. Просто на экране одновременно может быть выведена различная информация: тип металла, глубина залегания, направление укладки.

  На экран может выводиться изображение предполагаемого артефакта: провод, арматура, гвоздь.
  Правда такая «игрушка» будеть слишком дорогой для домашнего разового применения. Их приобретают в основном бригады электриков.

Любителей современных электронных гаджетов ждет разочарование. Точность обнаружения на таком приборе не выше, чем на детекторе с одной лампочкой. Это не рентгеновский аппарат, на экране которого вы увидите провод сквозь стену.

А информацию о типе металла, или точечных артефактах (типа гвоздя) можно вывести на отдельные светодиоды. Так что гоняться за модными опциями нет смысла.

Как найти проводку в стене

Если вас волнует вопрос: как найти проводку в стене, а поиски замурованных сокровищ не представляют интереса, при выборе детектора лучше ориентироваться на следующие характеристики:

• Чувствительность датчика, лучше — если она регулируется.
• Способность отличить линейные предметы (кабель) от точечных (шурупы).
• Определение материала (стальная арматура или медный провод).
• Возможность фильтровать помехи.
• Наличие двух режимов поиска: пассивный (по магнитному полю) и активный (металл детектор).

Дополнительным бонусом может являться возможность поиска обрыва в стене.

Краткий обзор популярных моделей

1. Простейший металл детектор MS-58А от производителя MEET.

   Работает по активному алгоритму: электроток по кабелю пускать не нужно. Такой тестер находит металлические предметы на глубине до 15 см в кирпичных или бетонных стенах. Индикация световая и звуковая, по принципу «есть» или «нет».
   Недостаток известный: вы найдете арматуру и все гвозди. Сортировать придется эмпирическим путем: кабели все-таки проходят от ближайшей распределительной коробки или розетки. А гвозди легко отсеять, очертив виртуальный круг. Соединив точки срабатывания сплошной линией, вы получите чертеж прокладки.

2. Следующий экземпляр использует иную технологию. Он сам «ловит» сигнал от кабеля, находящегося под напряжением.

   Детектор напряжения FLUKE LVD2 обнаруживает источник электромагнитного поля на расстоянии до 18 см в открытом воздухе. Соответственно, в стене этот показатель уменьшается вдвое. Чувствительность зависит от силы тока. То есть, для поиска провода, надо включить в ближайшую розетку электроприбор не слабее утюга.
   Преимущества прибора в том, что он не обращает внимания на простые железки в толще бетона. Но если на кабель невозможно подать напряжение — вы ничего не найдете.

3. Еще один прибор от MEET работает по двум методикам одновременно. В него встроен как активный металл-детектор, так и приемник электромагнитного излучения. Модель MS-158M имеет дополнительную функцию — с помощью прибора можно определить место разрыва проводки.

   Как и любой другой экономный многофункционал, этот детектор имеет посредственные характеристики. Глубина поиска в бетоне не более 10 см, обнаружение обрыва до 5 см.
   Подобные модели недорого стоят, честно работают на свои деньги, но эффективность недалеко уходит от обычной индикаторной отвертки.

4. Для сравнения рассмотрим профессиональный многофункциональный детектор BOSCH D-test 150SV.

   С его помощью вы не просто будете знать, как найти скрытую проводку в стене. Прибор покажет глубину закладки, напряженность электрического поля (для профессионалов), местонахождение и тип повреждения кабеля.
   Для 100% уверенности, прибор предложит произвести поиск в одном и том же месте, с применением разных методик. На основе сравнительных данных, вероятность ошибки практически равна нулю. Эффективно, но очень дорого.

5. В качестве компромисса (далеко не каждый мастер может позволить себе роскошь иметь такой прибор дома), можно приобрести мультиметр со специальными насадками-датчиками для поиска проводки. Вы получаете прибор на каждый день, и за небольшую доплату расширяете его возможности.

Но если проблема застала врасплох, можно найти спрятанный кабель без применения приборов

• С помощью смартфона, имеющего электромагнитный датчик. Придется установить специальное приложение.
• Используя обычную индикаторную отвертку. Для этой цели подходят светодиодные индикаторы, на транзисторной схеме самовозбуждения.

  Глубина поиска провода под напряжением не более 5 см.

• Собрав несложную схему на полевом транзисторе.

  По цепи сток-исток необходимо пустить питание и подключить звуковой индикатор. К затвору подсоединить кусок проволоки, в качестве антенны. Реагирует на электромагнитное поле на глубине до 10 см.

• Портативный радиоприемник будет ловить помехи от провода, если водить им вдоль стены.
• Тот же принцип у проводного микрофона. Подключите его к ноутбуку или планшету и установите максимальную чувствительность. Проводя микрофоном над проводом под нагрузкой, вы услышите характерную наводку из динамиков.
• Так же поведет себя магнитный компас. Если по кабелю протекает ток, стрелка отклонится.

Вывод

Если вы не пользуетесь профессиональным прибором, ни один из перечисленных методов не является 100% надежным. Поэтому, для большей уверенности, применяйте несколько методик. Набросайте приблизительную схему на основе расположения розеток, коробок и выключателей. Пройдитесь по стене металл детектором (хотя бы на базе смартфона). Подключите к розетке утюг или нагреватель, и «прощупайте» стену чувствительным микрофоном.

По совокупности данных, вы с достаточной точностью определите места закладки кабеля в стене.

Видео по теме

Как найти проводку в стене: самые действенные способы

Оглавление:
Как найти проводку в стене: профессиональный подход
Как найти проводку в квартире: способы обнаружения кабеля
Альтернативные поисковые системы

В некоторых ситуациях скрытая электрическая проводка может представлять собой настоящую проблему – в современных квартирах забить гвоздь в стену, чтобы повесить, к примеру, картину, отнюдь не безопасно. Связано это с обилием электрических кабелей в стенах и мастеров-дилетантов, которые не уделяют особого внимания правилам прокладки электрических кабелей в жилых помещениях. В этой статье вместе с сайтом stroisovety. org мы подробно рассмотрим вопрос, как найти проводку в стене – мы изучим как профессиональные способы, так и народные методы поиска скрытых электрических кабелей.

Как найти проводку в стене фото

Как найти проводку в стене: профессиональный подход

С помощью современных электронных приборов поиск проводки в стене отнюдь не является проблемой. Можно даже сказать больше – нынешние электронные устройства способны не только точно определять местоположение электрических кабелей, но и обнаруживать места порывов и даже снимать их параметры. Существуют разные детекторы данного типа – одни из них рассчитаны на профессиональное использование, а другие предназначены для бытового применения. Одни ищут проводку, залегающую практически на поверхности, а другие глубоко под землей. Разберемся с некоторыми из них более подробно – вдруг вы решите, что приобретение детектора кабеля будет для вас лучшим вариантом решения вопроса поиска скрытой электропроводки.

1. Отечественное устройство Е-121 – в народе его называют «дятел». Отличное и недорогое решение, которое взяли на вооружение практически все современные электрики – данный прибор позволяет определить как место прокладки проводов, так и место их порыва. Глубина пробоя данного прибора составляет 5-7м.
2. Датчик МS китайского производства – здесь имеется множество модификаций, но наиболее востребованной является MS-18. Устройство способно искать не только электропроводку, но и вообще любой металл, скрытый за чем-либо, в чем и основной их недостаток. В панельных домах оно реагирует даже на тонкую арматуру в плитах.
3. ПОСП-1 – это снова отечественная электроника. Кроме порывов и места залегания кабеля, позволяет определять его характеристики, основываясь на переменном электромагнитном поле, создаваемом любыми проводами.
4. GVD-504A, GVD-503, GVT-92, VP-440 – это тестеры европейского производства. Используются профессиональными электриками для обнаружения и анализа состояния скрытого электрического кабеля.

   Поиск проводки в стене фото

В принципе, существуют и другие подобные устройства, позволяющие производить поиск и анализировать состояние электрической проводки. Сами понимаете, что их стоимость довольно высока, особенно если говорить о разовом использовании. В этом отношении лучше отдать предпочтение старым и проверенным в работе дедовским способам решения вопроса, как найти скрытую проводку в квартире или доме? О них и поговорим дальше.

Как найти проводку в квартире: способы обнаружения кабеля

Имеются два способа, которые с той или иной степенью точности позволяют решить вопрос, как найти проводку под штукатуркой, не прибегая к помощи специальных электронных приборов? Один из них является визуальным, а второй потребует наличия радиоприемника, работающего на частоте 100кГц. Начнем по порядку.

1. Визуальный способ определения местоположения скрытой проводки. Здесь следует знать две вещи: во-первых, о стандартном расположении проводов в процессе их укладки и, во-вторых, о том, что в большинстве случаев провода укладываются в штробы, заделать которые невидим0 не получается. С последним все более или менее понятно, и использовать такой способ можно только в случае отсутствия декоративной отделки стен и то не всегда. К примеру, если стены отшпаклеваны или оштукатурены, то визуально найти провода и тем более уж ответить на вопрос, как найти обрыв проводки в стене, не получится. Что касается первого способа, то он хорош в тех случаях, когда на отделанную стену нужно повесить, например, картину – стопроцентную вероятность обнаружения кабеля он не дает. Заключается он в знании стандартной схемы разводки, которая предусматривает исключительно горизонтальное или вертикальное положение провода в стене. Приведу простой пример – по стандартной схеме провод от розетки или выключателя поднимается строго вверх, где дальше идет под потолком к распределительной коробке. Если разводка делалась профессионально, то так оно и есть.
2. Поиск кабеля с помощью радиоприемника – это довольно простой и в некотором роде даже приятный способ, позволяющий обнаружить не только место прокладки электрического провода, но и решить вопрос, как найти обрыв скрытой проводки? Для этих целей подойдет любой, даже самый примитивный радиоприемник – включаем его, слушаем музыку и перемещаем вдоль стены, обращая внимание на появление шумов и потрескиваний. Скрытая электрическая проводка обязательно проявит себя помехами в виде шипения или потрескивания. Чтобы найти порыв провода таким способом или решить вопрос, как найти короткое замыкание в проводке, достаточно будет вести приемник вдоль обнаруженного кабеля и обращать внимание на поведенческие факторы шумов. Если услышали их изменения, значит это то, что вы ищите. Секретов в этом способе нет никаких – в некотором роде радиоприемник похож на детекторы, которыми пользуются современные электрики. Разница между ними заключается в специализации устройств, а вот принцип работы практически такой же.

   Как найти проводку в квартире фото

Существует и третий способ, доступный владельцам современных смартфонов. Большинство современных телефонов оборудуется так называемым магнитным датчиком, который в паре со специальной программой способен отыскать не только местоположение кабеля, но и наличие в нем порыва. Подобные приложения разработаны для поиска металлов в земле, но, тем не менее, они отлично реагируют и на проводку в стене, которая обладает своим собственным электромагнитным полем. Вариант интересный, проверенный (работает), единственный его недостаток – необходимо иметь в своем распоряжении новенький смартфон, оборудованный магнитным датчиком.

Альтернативные поисковые системы

Использовать телефон как металлоискатель, конечно, хорошо, но, опять же, если речь идет о панельном доме, он вряд ли окажет какую-либо существенную помощь – виновником всему будет обилие арматуры в стенах. Существует еще один более приземленный способ обнаружения скрытой электрической проводки и ее порывов – это обычная индикаторная отвертка. На стопроцентный результат здесь рассчитывать также не приходится по одной простой причине – она способна среагировать только на порыв фазы. Для того чтобы определить место порыва, индикаторную отвертку нужно медленно вести вдоль провода и наблюдать за поведением светодиода – малейшие изменения в свечении укажут на место порыва. Держать отвертку нужно за оголенную металлическую часть – реагируя на статическое напряжение и на изменение электромагнитного поля вокруг провода, светодиод изменяет интенсивность свечения. К сожалению, если произошел обрыв нуля, такой индикатор окажется бессильным – как вариант, можно просмотреть смену фазировки.

Как найти обрыв скрытой проводки фото

И в заключение темы, как найти проводку в стене или определить порыв в ней, расскажу еще про одну методику. Для ее осуществления нужно уметь пользоваться мультиметром или простейшим тестером. Понадобится обыкновенный полевой транзистор (для этих целей хорошо подходит КП103 или ему подобный). Его сток и исток подсоединяется к щупам (не важно, какой и куда), а затвор используется в качестве щупа (при необходимости его даже можно удлинить). Тестер или мультиметр включается в режим измерения сопротивления – щуп ведут вдоль стены или провода, а малейшие изменения сопротивления указывают на место обрыва или местоположение электрического провода.

Как найти обрыв проводки в стене фото

В общем, варианты решения вопроса, как найти проводку в стене, есть, и как оказывается, их довольно много – как говорится, выбирайте на свой вкус, а вернее исходя из своих возможностей и познаний в электротехнике.

Автор статьи Александр Куликов

5 способов найти скрытую проводку в стене

Обнаружить электропроводку не представляет особого труда при наличии специальных устройств. Тут многое зависит того, кто занимается поиском, от самого устройства и от его адекватной настройки. Когда приборов под рукой нет, а поиск проводки жизненно необходим, на помощь приходят старые проверенные методы.

Искателями

Чтобы найти скрытую в стене электрическую проводку можно использовать специальные устройства, называемые искателями. Их приобретают в любом магазине, торгующем электротоварами. Эти приборы бывают трех видов:

• Электромагнитными, улавливающими электромагнитное поле. Для их работы искомый кабель должен быть под напряжением.
• Электростатическими, работающими аналогично. Они весьма доступны и вполне эффективны при использовании на сухих поверхностях, где нет металла. Собственно, примером такого искателя служит обычная индикаторная отвертка.
• Металлоискатели. Подобные устройства сами наводят электромагнитное поле. При этом, металл, оказавшийся в этом поле, вызывает реакцию прибора. Здесь не требуется как-то нагружать искомый провод.

Искатели могут иметь функции поиска заземления, фазы и места обрыва электрокабеля.

Мультиметром

Этот способ хорошо подходит радиолюбителям. Достаточно недорогого китайского мультиметра и обычного полевика, типа КП103А. Чтобы провести исследование стены надо включить мультиметр в режим 200кОм, а его щупы присоединить к двум выводам транзистора, при этом правый будет служить антенной. Принцип работы состоит в том, что обнаруженное электромагнитное поле меняет сопротивление полевика, что фиксируется мультиметром.

Визуальный

При проведении капитального ремонта, чтобы обнажить бетонное или кирпичное основание, нужно снять со стен все покрытия. Когда на стене ничего нет, кабель-каналы видны даже невоооруженным глазом, или же их расположение можно определить по характерным впадинам и выпуклостям, видимым при более тщательном осмотре стен.

С помощью радиоприемника

Обнаружение электрической проводки с использованием радиоприемника также довольно эффективно. При этом его нужно настроить на100кГц и вести вдоль исследуемой стеновой поверхности. По кабелю должен идти электроток.

Чтобы создать качественные радиопомехи целесообразно включить электробритву. При обнаружении скрытой электропроводки радиоприемник начнет громко трещать.

Аналогично используют микрофон, подключенный к магнитоле с динамиками. При нахождении спрятанного в стене кабеля раздастся характерное гудение.

Смартфоном со специальным ПО

Помочь найти спрятанный электрический провод может android-смартфон. На него надо установить приложение-металлоискатель. Благодаря встроенным микрофону и динамику, из смартфона получается полноценный металлодетектор, который реагирует на любой металл в стене. При этом его чувствительности достаточно для определения кабель-канала со скрытой электропроводкой.

Мне нравитсяНе нравится

Как найти проводку в стене?

При выполнении ремонтно-строительных работ в доме или квартире очень часто приходится сверлить отверстия, бурить и штробить стены. В подобных случаях постоянно возникает вопрос, как найти проводку в стене, особенно, если схема ее размещения отсутствует. Для решения этой задачи существует несколько способов.

Существует несколько типов приборов, позволяющих определять места расположения скрытой проводки. Среди них широкой популярностью пользуется сигнализатор Е121, известный в народе как «Дятел». Причиной такого названия стал характерный звуковой сигнал, издаваемый прибором при обнаружение скрытых проводов.

Сигнализатор Е121 способен определять наличие сетей, если те находятся под напряжением. В основе работы сигнализатора лежит его взаимодействие с электромагнитным полем.

Данный прибор прост в эксплуатации. После включения он проводится по стене и в случае приближения к предполагаемой линии, становится заметно усиление звукового сигнала. Более сложным устройством считается прибор MS58M, используемый, в основном, профессиональными электриками. Для его эксплуатации требуются определенные навыки и опыт работы.

Такие сложности связаны с различными звуками, издаваемыми прибором при обнаружение проводки в стене. Он позволяет определять разные металлы. Работа данного устройства основана на принципе действия металлоискателя. Провода сети могут не находиться под напряжением. Основной сложностью является способность отличить звуки, издаваемые проводами, от звуков, производимых другими металлическими предметами. Довольно простой моделью считается определитель BDS300, оборудованный сигнальной системой на светодиодах. Световая сигнализация является существенным преимуществом данного прибора. Устройство включает в себя два отдельных прибора, функционирующих во взаимной связи между собой. Самый мощный режим работы позволяет обнаруживать проводку в стене, расположенную до 5 см в глубину.

Следует отметить еще один прибор для выявления скрытых проводов в стенах. Это довольно сложное устройство марки CEMLA-101 с более широкими возможностями по сравнению с предыдущими моделями. Он вступает во взаимодействие с электромагнитным полем, исходящим от проводов под напряжением.

С помощью прибора CEMLA-101 возможно выявить разрывы проводов на достаточно большой глубине. При отсутствии специальных устройств, выявить провода, скрытые в стене возможно с помощью обыкновенного радиоприемника, обладающего возможностью настройки частоты 100 кГц. После настройки нужно проводить по стене антенной и прислушиваться к потрескиванию и шипению. При максимальном усилении сигналов можно уверенно предположить место расположения провода, находящегося под напряжением. Как найти провод в стене без прибора В определенных ситуациях обнаружить линии электрических сетей, скрытые в стене, возможно и без специального оборудования. Кроме радиоприемника, существуют и другие методы.

При решении проблемы, как найти проводку в стене, можно воспользоваться картой-схемой электрических сетей. Данный способ не гарантирует высокой точности, поскольку документ мог быть составлен некачественно. В некоторых случаях такую карту рисуют наугад и представляют, как настоящую. Лучше всего определяются сети при снятых обоях и открытой штукатурке. От проложенной проводки обязательно остаются видимые следы линий, замазанных раствором. Данный способ является эффективным при проведении полного ремонта, но для единичных случаев он не годится. Отдельные участки требуется обследовать специальным прибором.

Источник:electric-220.ru

как найти в стене под штукатуркой

Прокладка электрических проводов и кабелей внутри стены весьма эстетична, но порой возникает необходимость узнать, где именно они проходят.

В таком случае можно обратиться к помощи специалиста, либо провести «разведку» своими силами.

Причины поиска электрической проводки в стене

Причины поиска мест, в которых проложены токоведущие кабели довольно разнообразны, но основными обычно являются:

• капитальный или косметический ремонт помещения, перепланировка;
• необходимость просверлить отверстие в стене либо вбить в нее гвоздь;
• электромонтажные работы: установка розетки или выключателя, замена проводки, организация заземления, ремонт поврежденных участков или элементов электрической цепи.

Способы обнаружения скрытой электрической проводки

Существует целый ряд методов обнаружения электропроводки в стене, которые условно можно подразделить на три группы:

• специализированными приборами;
• подручными приборами;
• без использования техники, опираясь на логику и принципы прокладки кабелей внутри стен.

Приборы для поиска скрытой проводки

Сигнализаторы

Сигнализатор скрытой проводки Е-121 «Дятел», по мнению специалистов, является одним из лучших по соотношению цены и качества. Он способен не только обнаружить проводку в стене с высокой точностью, но и определить местонахождение неисправности электрической цепи. Глубина работы «Дятла» достигает 7 сантиметров.

Е121 Дятел

К другим популярным моделям сигнализаторов можно отнести китайские «MS». Несмотря на то, что это вполне приемлемые для домашней эксплуатации приборы, профессионалы предпочитают их избегать. Дело в том, что они одинаково успешно реагируют не только на кабельные линии, но и гвозди и прочие металлические элементы. Кроме того, они попросту не обнаруживают проводку, защищенную фольгированным экраном.

Сканеры

Сканеры способны видеть не только электрическую проводку под напряжением, но и цветные и черные металлы.

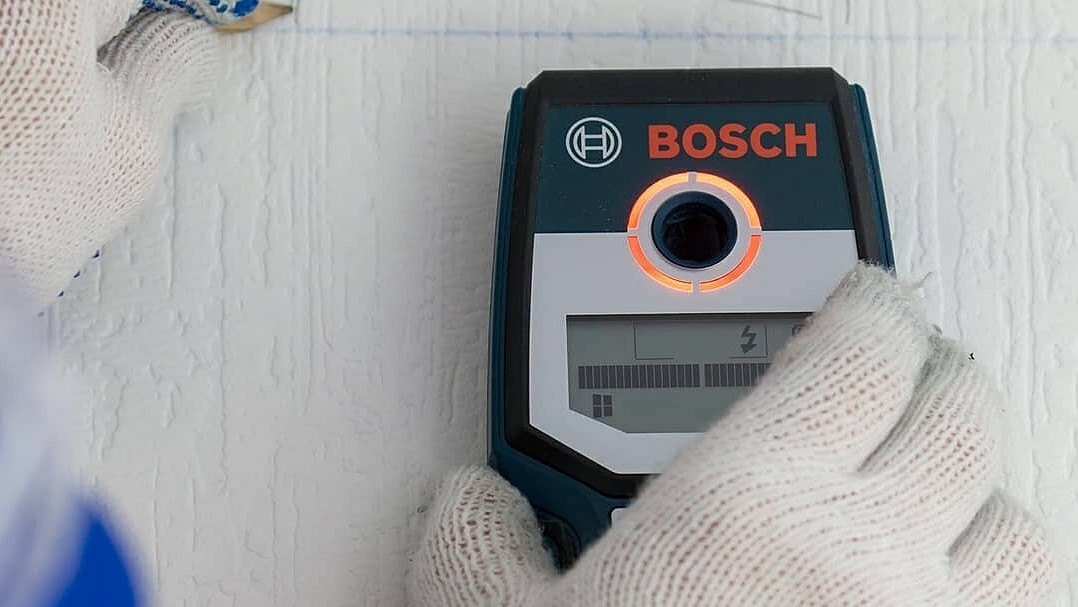

В частности, цифровой детектор проводки в стене BoschPDOMulti определяет скрытую проводку, иные материалы внутри стен, а также глубину их залегания.

Мультиметры

Мультиметр, или тестер для прозвонки проводов и кабелей, сочетает в себе функции амперметра, вольтметра и омметра. Популярные модели мультиметров:

• LA-1014 –тестер скрытой проводки, которыйс достаточно высокой точностью определяет расположение проводов (как обесточенных, так и под напряжением), физическое состояние телефонных и интернет-кабелей,  места обрывов и замыканий;
• Различные модификации тестера GVD – приборы для прозвонки проводов, которые проводят анализ состояния кабельной линии, обнаруживая места обрывов.

CEM LA-1014

Тепловизоры

Тепловизор – это устройство для изучения распределения теплового излучения окружающими предметами.

С его помощью можно не только обнаружить расположение токоведущих проводов, но и проанализировать утечки тока, короткие замыкания и качество всей проводки в целом.

Индикаторная отвертка

Индикаторная отвертка, пожалуй, самое бюджетное устройство, которое справляется с функцией обнаружения скрытой проводки. Правда, погрешность результата ее работы может достигать 20 см. Кроме того, такая отвертка не способна показать вам обесточенные и экранированные провода, да и глубина ее поиска невелика.

Подручные способы обнаружения электрической проводки внутри стен

Искатель скрытой проводки можно сделать своими руками, в интернете опубликовано достаточно много схем для этого. Мы же предлагаем без лишних сложностей воспользоваться подручными приборами или техникой, которая окажется у вас под рукой.

Смартфоны

Современные телефоны можно отнести к приборам для поиска скрытой проводки в стене весьма условно. Однако при установке соответствующего программного обеспечения (например, приложение MetalDetector) и некоторых тренировок ими вполне возможно обнаружить в стене электрические провода, арматуру и т.п.

Поиск с помощью смартфона

Радиоприемники

Старый радиоприемник, настроенный на волну 100 кГц, если водить им вдоль стены, просигнализирует о залегании электрических проводов повышенным шумом и потрескиваниями.

Для того, чтобы подобный метод сработал наиболее эффективно, необходимо максимально загрузить электрическую сеть в проверяемом и прилегающих к нему помещениях – включить свет, подсоединить ко всем розеткам энергоприемники.

Микрофоны

Подключенный к акустической системе микрофон, проводимый вдоль поверхности стены также дает помехи вблизи мест прокладки электрических проводов.

Компасы

Обычный компас также способен реагировать на магнитное поле, возникающее вокруг проводов, находящихся под напряжением.

Важно! Необходимо учитывать, что все «дилетантские» методы обнаружения скрытой электропроводки не отличаются большой точностью. По этой причине желательно, проводя любые мероприятия по вмешательству в целостность стен, оставлять себе запас, отступая от предполагаемого места залегания кабеля хотя бы на 10 см.

Способы обнаружения скрытой электрической проводки без использования приборов

Существует даже пара способов, как найти проводку в стене без каких-либо приборов.

Поиск проводки

Поиск по неровностям штукатурки

Если вы изберете для себя такой способ, как найти проводку под штукатуркой, то вам необходимо учесть, что работает он только в том случае, если в ходе ремонтно-отделочных работ не было произведено выравнивания стен, а провода уложены исключительно в штробы в стенах.

Кроме того, данный метод предполагает, что со стен будут удалены обои, поэтому является приемлемым только во время ремонта в квартире или доме.

Поиск с учетом анализа основных принципов прокладки электрических кабелей

Профессионально организованная электропроводка должна располагаться строго вертикально (над розетками и выключателями) и горизонтально (на расстоянии 15 см от потолка).

Важно! Учтите, что действительность не всегда соответствует указанным нормам.

Как найти скрытую проводку в стене

Как во время косметического, так и капитального ремонта придется иметь дело со старой электрической проводкой. Если вся проводка будет меняться, то в этом случае не придется беспокоиться о том, что, закручивая шуруп, можно попасть в проводку. Но в том случае, когда проводка не будет меняться, все будет намного сложнее. Придется искать план электропроводки. Если он и был, то за энное количество лет, когда делалась эта проводка, он мог и потеряться. В этом случае, необходимо решать вопрос, как найти проводку в стене, не испортив во время этих поисков все стены. Иначе, можно рисковать своим здоровьем, и даже — жизнью.

Поиск проводов без специального оборудования

Самый простой способ обнаружения проводов, проходящих по стене — это содрать обои. При любом ремонте обои будут меняться, и не страшно, сразу их придется сдирать, или чуть позже. Без обоев на стене будет легче определить, где проходят провода. Это будет или выпуклость, проходящая по стене, которую можно определить на ощупь или визуально. Или же, когда проводка делалась на уже оштукатуренной стене, будет заметен след, где отдельно штукатурилась проводка.

Можно найти проводку и при помощи обычного радио.

В этом случае необходимо, чтобы радиоприемник мог работать и на частоте 100 кГц.

Здесь главное, чтобы перед тем, как находить проводку в стене, была в помещении абсолютная тишина. Это действие с приемником будет со стороны выглядеть как разминирование или кадр из шпионского фильма. Включенным приемником следует водить как можно ближе к поверхности стены. И в том месте, где будет происходить потрескивание, и проходит электрический провод.

Таким методом уже долгое время пользуются электрики. Он очень удобен в том случае, когда нет необходимости не только ковырять стену, но и сдирать обои. К тому же, такой метод очень выгоден, так как можно и не покупать специальное оборудование для обнаружения проводки в стене.

Поиск скрытой проводки с помощью обрудования

Если имеются лишние деньги, или же в том случае, когда по специфике своей работы с этим придется часто сталкиваться, то можно купить специальные приборы в виде тестеров или сигнализаторов. Большую популярность имеет сигнализатор под прозвищем «Дятел». Имея такой прибор, даже вопрос не возникнет, как найти проводку в стене, так как с помощью такого прибора ее можно найти на любой глубине.

С помощью китайских сигнализаторов можно найти проводку — это факт.

Важно! Сигнализаторы хоть и дешевле, но у них имеется недостаток — реагирование на любой металл в стене.

При поиске в магазинах или на рынке такого сигнализатора следует уточнить, на что конкретно может реагировать прибор: ток, переменное напряжение или же на любой металл.

Следует при поиске проводов знать, что обычно они прокладываются горизонтально или вертикально от пола. Это облегчит их поиск.

Видео

Best Wire Tracer (обзор и руководство по покупке) в 2021 году

Преимущества устройств отслеживания проводов

• Эффективно. Устройства отслеживания проводов специально разработаны для обнаружения проводов в труднодоступных местах. В наши дни провода проходят под землей или сквозь стены, что затрудняет их отслеживание. С подходящим трекером вы можете легко найти провода, будь то дома или в коммерческой среде.
• Экономия времени. Устройство для отслеживания проводов также сэкономит вам много времени, которое вы в противном случае потратили бы, пытаясь выяснить, куда идут провода.Он может обнаруживать провода как под землей, так и в стенах за несколько минут, что позволяет быстро произвести любой ремонт.
• Экономия бюджета. Устройства для отслеживания проводов — это разумное вложение, потому что они служат долго. Они позволяют отслеживать провода, сетевые кабели и разомкнутые цепи в течение многих лет, экономя много денег на электриках и других связанных расходах. Проволочные трассировщики не дорогие, поэтому вам не придется тратить целое состояние, чтобы их получить.

Типы устройств отслеживания проводов

Активное отслеживание

Существует два метода проверки проводов и кабелей с помощью устройств отслеживания проводов.Первый касается активного локации, что удобно для тех, кому нужно локацию определенных линий, труб и т. Д. Устройство для отслеживания проводов заряжает определенную линию электричеством и использует приемник для приема сгенерированного сигнала. Это достигается с помощью прямого подключения или передачи сигнала. Некоторые устройства требуют прямого подключения к линии, в то время как другие должны быть только хорошо расположены на земле над определенной линией.

Пассивное отслеживание

Второй метод называется пассивным обнаружением проводов.Он используется, когда целевая линия уже заряжена электричеством. Трассировщик улавливает сигнал без помощи приемника. Однако этот метод не поможет вам найти конкретный провод в парах или группах проводов. Он обнаружит мощность в определенной области и поможет вам обезопасить место перед бурением или другими действиями.

Ведущие бренды

Extech

Extech была основана в 1971 году и расположена в Бостоне, штат Массачусетс. Компания производит все виды инструментов для предотвращения, выявления и решения механических, электрических и других проблем.Его основная цель — снабдить как профессионалов, так и домашних мастеров надежным и качественным снаряжением. Extech охватывает весь спектр инструментов, от электроники до лабораторных инструментов, а комплект Extech для устранения неполадок электрооборудования является одним из самых популярных продуктов компании.

Amprobe

Amprobe — одна из самых популярных компаний в области инструментов для электриков и техников HVAC. Она была основана в 1948 году и расположена в Лонг-Айленде, штат Нью-Йорк. Более 70 лет Amprobe является компанией, которой доверяют как профессионалы, так и мастера.Он стоит за первыми токоизмерительными клещами и первым прибором для отслеживания проволоки, и он всегда приносит на рынок новые и инновационные инструменты. Примером этого является усовершенствованный прибор для отслеживания проводов Amprobe AT-6020 с 8 режимами чувствительности.

Ценообразование на трассировщики проводов

• 30-40 долларов США: В этом ценовом диапазоне есть много надежных и качественных трассировщиков проводов. Хотя они могут быть специально разработаны для некоторых ситуаций, например, для трассировки под землей или стен, они очень эффективны и точны.
• От 50 долларов США и выше: Более дорогие трассировщики проводов имеют более прочные корпуса и множество дополнительных функций. Они рассчитаны на длительный срок службы и обеспечивают большую точность при использовании для профессиональных и ответственных задач. За дополнительные деньги вы также можете найти комплекты для устранения неполадок в электросети со многими аксессуарами и универсальными устройствами, которые могут отслеживать провода, кабели, цепи и многое другое.

Основные характеристики

Тип

Подумайте, какой тип устройства для отслеживания проводов вам нужен в первую очередь.Некоторые из них специально разработаны для определенных условий и сред и могут работать не для всех целей. Наряду с двумя основными типами трассировщиков проводов (активным или пассивным) существует также несколько других моделей. Есть подземный прибор для отслеживания проводов, который может помочь вам найти провода, проложенные глубоко под землей, или автоматические выключатели для обнаружения проблем с питанием. Определите, какой тип лучше всего подходит для ваших конкретных задач, и выберите соответствующую модель.

Вложение

Помимо выбора между активным или пассивным отслеживанием проводов, вы также можете выбрать конкретный тип подключения.Некоторые устройства отслеживания проводов необходимо подключать к сети напрямую, и только тогда они могут отправлять сигнал и обнаруживать определенные линии, проблемы с питанием и многое другое. Другие, однако, используют зажимы или зажимы-крокодилы для отправки сигнала, когда нет прямого доступа к линии.

Регулируемые функции

Независимо от того, являетесь ли вы профессионалом или домашним мастером, вам понадобится регулируемый приемник. Это позволит вам улавливать сигнал другого диапазона и, следовательно, быстрее и точнее обнаруживать и определять местонахождение проводов.Лучшие проводные трассировщики имеют регулируемые режимы чувствительности, и пользователи могут настраивать их в соответствии с ситуацией и окружающей средой.

Прочие соображения

• Диапазон. Не все линейные искатели имеют одинаковую дальность действия. Хотя большинство из них обнаруживают сигнал на глубине около трех футов и длине 100 футов, это может сильно варьироваться в зависимости от модели. Эти стандартные устройства для отслеживания проводов отлично подходят для домашних целей, но для профессиональных целей вам может потребоваться более широкий диапазон.
• Строительство. Также важно искать устройство с прочным корпусом для большей прочности. Домашние инспекторы могут использовать менее прочный прибор для отслеживания проводов, но профессионалы могут захотеть получить более прочную модель. Они, вероятно, будут часто использовать устройство и хранить его вместе с другими инструментами, которые могут вызвать повреждение и сократить срок службы устройства для отслеживания проводов.
• Дополнительные аксессуары. Подумайте, какие дополнительные функции и аксессуары могут вам понадобиться в будущем.В какой-то момент вам может понадобиться дополнительный диапазон, а также сигнальные зажимы и другие аксессуары. Если у вас есть средства, вы можете приобрести универсальный индикатор, который будет работать со всеми типами кабелей и прослужит долгие годы.

Best Wire Tracers Обзоры и рекомендации 2021

Лучший результат

Если вы ищете надежное устройство, которое поможет вам обнаруживать, предотвращать и устранять проблемы с электричеством, отслеживание проводов Kolsol — отличный выбор.Это эффективное устройство, которое отслеживает все виды скрытых проводов, от ограждений для домашних животных до металлических труб.

Тросоискатель Kolsol имеет впечатляющую дальность действия — до трех футов в глубину и 1000 футов в длину. Этого должно быть достаточно, чтобы вы могли решить все проблемы с электричеством, от коммерческих до домашних. Трассировщик также точно отслеживает электрические цепи и провода, проложенные под землей и за стенами. Кроме того, он компактен, легок и удобен в транспортировке.

Главный недостаток этого прибора для трассировки проволоки — хрупкая внешняя оболочка.Он сделан из пластика, кажется хрупким и легко ломается. Таким образом, устройство не является идеальным вариантом для повседневного использования, когда оно может быть серьезно повреждено. Кроме того, трассировщик работает только с одножильными проводами, что означает, что он не может найти и различить определенные провода в группе.

Советы

• Цена на трекеры для проводов может сильно варьироваться в зависимости от их назначения. Вы можете найти отличный дешевый трекер для домашних целей и иногда для обнаружения проводов. Однако, если вам нужен инструмент профессионального уровня, вам понадобится лучший трекер, который можно купить за деньги.
• Проверьте напряжение питания устройства для трассировки проводов перед его использованием. Не все устройства рассчитаны на одинаковую мощность. Если напряжение источника выше, чем может выдержать индикатор, результаты не будут точными. Это также может вызвать короткое замыкание.
• Выполните необходимые тесты, чтобы убедиться, что устройство для отслеживания проводов работает нормально. Перед началом трассировки важно знать, что зонд и передатчик работают на максимальной мощности. Как только вы установите чувствительность датчика на максимальный уровень, переместите его в сторону передатчика.Это позволит вам проверить подключение и предупредить вас о возможных проблемах.

Часто задаваемые вопросы

В: Что такое трассировщик проводов?

Это устройство, отслеживающее провода и кабели, расположенные глубоко внутри стен, под землей или в воде. Он также определяет определенные провода в наборе или группы других проводов в том же соединении. Трассировщик проводов идеально подходит для обнаружения проблем с электропроводкой и неисправностей в домах. Это также полезно при выполнении профессиональных электрических задач.

Q: Как работают приборы для отслеживания проводов?

Каждый прибор для отслеживания проводов имеет передатчик, приемник и зонд.Сам зонд имеет три датчика. Они предназначены для поиска провода и определения направления тока. Зонд указывает на определенную область, и датчик улавливает сигнал. Передатчик выдает уникальный сигнал, который обнаруживает приемник. Наконец, приемник предоставляет числовое значение, которое будет зависеть от мощности сигнала.

Q: Какие типы проводных трассировщиков являются наиболее распространенными?

Основное различие между трассировщиками проводов заключается в способности каждого из них определять местонахождение находящихся под напряжением или не находящихся под напряжением проводов.Некоторые из них могут обнаруживать оба типа проводов, но большинство моделей специализируются только на одном из них. Также существует тип трассировщика цепей, который обнаруживает цепь и ее напряжение.

Заключительные мысли

Meterk Wire Tracker — наш лучший выбор, когда дело касается трассировщиков проводов. Это надежно, быстро и просто в использовании. При правильном хранении устройство можно использовать в домашних условиях и в некоторых профессиональных целях.

Тем, у кого ограниченный бюджет, мы рекомендуем трекер Tacklife Wire Tracker.Это недорогой прибор для отслеживания проводов, который может выполнить большинство электромонтажных работ в доме.

Как найти разрыв в электропроводке?

Отказ от ответственности: хвататься за соломинки здесь, полностью осознавая, что простое решение маловероятно, и мне, возможно, придется отследить провода, которые будут включать в себя открытие стен.

Недавно мы переехали в дом, построенный в середине 70-х, сделали умеренный ремонт на верхнем этаже: заменили ковер на паркет, заменили двери и обшивку.Я нанял подрядчика для покраски, так как было бы слишком сложно справиться с самим собой (двери, отделка, двери шкафа, стены, потолки …) в 4 спальнях и на лестнице. Когда бригада закончила через неделю, в одном углу дома (включая главную спальню, прилегающую ванную комнату и гардеробную) отключилось электричество. Была сила, когда они начали и работали несколько дней.

Переворачивание автоматических выключателей не помогло.

Теперь о деталях. Были сняты потолочные светильники подрядчиками.В этом нет ничего плохого, только три провода: черный, белый и заземляющий. Раньше в стену была встроена раскладная настенная гладильная доска, в которую была встроена электрическая розетка для подключения утюга. Я удалил его, оставив в стене отверстие размером примерно 1 на 4 дюйма с открытыми стойками. Я протянул провод обратно через отверстие, просверленное в шпильке, задел оголенные концы и аккуратно уложил его за шпилькой. Частью задания для подрядчика было штукатурка проема, шлифовка и покраска.Когда они начали на прошлой неделе, все еще было электричество. Выключатели были в рабочем состоянии, и свет должен был загореться. Я вспоминаю, что мне приходилось подниматься наверх, чтобы выключать свет каждую ночь после того, как они заканчивали работу. Они бы просто оставили свет включенным. В последний раз я помню, что это было в пятницу. Тогда все становится немного нечетко. В понедельник или вторник они сняли потолочный светильник в главной спальне и заделали отверстие в стене примерно в то же время. Ванная была закрыта, потому что она находилась в изолированной зоне, примыкающей к главной спальне, поэтому я не мог проверить там, а светильник в MB отсутствовал, поэтому, очевидно, там не было света.Примерно в то же время они закрепили поврежденный водой уголок в потолке гардеробной — еще одно место, где могли быть нарушены провода.

Вчера вечером, после того, как я обошел дом и оплатил оставшуюся сумму, я заметил, что в этом углу дома нет электричества. Я связался с подрядчиком, который понимал, но сказал, что никто из его ребят не помнит, что делал что-то, что могло бы вызвать это.

Я взвешиваю свои варианты. Я проверил электрические розетки и выключатели и подтвердил, что там нет напряжения.Рабочая гипотеза заключается в том, что где-то отсоединен или оборван кабель. Хитрость в том, чтобы найти это место. У меня есть оригинальный план дома, который должен включать принципиальную схему. Но я уверен, что он не отражает более недавних изменений, внесенных в результате лоскутного шитья ремоделирования рабочих мест на протяжении многих лет.

Заманчиво открыть область с сухими стенками, чтобы посмотреть, в чем проблема. Но если я ошибаюсь в своих подозрениях, я получаю дыру в стене и устраняю одно потенциальное пятно, а десятки погонных футов провода все еще скрыты.Интуитивно решение должно состоять в том, чтобы проследить кабель, найти последнее место с напряжением перед проблемной зоной и посмотреть туда. По крайней мере, некоторые из кабелей проложены в потолке, к которому можно получить доступ через чердак, если бы я выкопал слои изоляции, чтобы обнажить их (я не собираюсь этого делать). Другая идея — использовать встроенный в стену прибор для отслеживания проводов, чтобы избежать раскопок стекловолоконной изоляции на чердаке. Что еще я могу попробовать, прежде чем взломать стену?

Обновление 1

Позже в тот же день, после работы.Дважды проверил два светильника в других спальнях, которые я ранее установил, и обнаружил, что все в порядке. Начал тестировать розетки и выключатели тестером (у меня есть навороченный Hioki, все измеряет), подтвердил отсутствие напряжения (здесь ничего нового). Потом приступили к тестированию на шорты. Вторая розетка, которую я измерил, имела короткое замыкание! Розетка находилась прямо под тем местом, которое раньше было заглублено. Открутил и вытащил, все равно короткое. Я снял розетку и проверил — не короче. Проверил кабели — все равно короткое.Произошла стыковка 3-х кабелей. Тот, который использовался для питания утюга (который я оставил в стене, он был помечен куском малярной ленты с надписью «IRON»). И еще два кабеля, толстый круглый черный четырехжильный кабель и трехжильный плоский белый кабель 14 или 12 калибра. Белые и черные были связаны, по три каждого. Был короткий. Я отключил все и обнаружил, что плоский белый кабель (но не тот, который был помечен как «ЖЕЛЕЗНЫЙ») все еще имел короткое замыкание между белым и черным. Я обозначил концы кусочками изоленты.Тогда я решил открыть стену. Я подумал, оно должно быть там. Не знаю, что я ожидал там увидеть, может, винт проткнул через кабель. Возможно повреждена изоляция … Когда я открыл стену, все выглядело нормально. Я вытащил и избавился от отрезка кабеля с надписью «IRON» (к тому времени он ни к чему не был подключен). Я повторно проверил провода, у которых было короткое замыкание, и обнаружил, что короткого замыкания больше нет! Имейте в виду, я проверял и перепроверял много раз. Я пришел к выводу, что это прерывистое короткое замыкание, вызванное перемещением кабеля.Я спустился вниз и включил автоматический выключатель. Еще одна странность — автоматический выключатель ни разу не сработал. Я ожидал измерить 120 В в одном из двух оставшихся кабелей, плоском белом или круглом черном. Ничего такого. Я подумал, может быть, кабель поврежден таким образом, что на короткое время тоже есть внутреннее отключение. Я отрезал примерно 2 фута от розетки (казалось, на этой части есть потертости на изоляции) и открыл ее ножом для гипсокартона. Без ущерба. Черный, белый, медная земля в бумажной обертке… Все в целости и сохранности, никаких повреждений.

Вот чего не складывается:

• Короткое замыкание должно было вызвать срабатывание выключателя. Этого не произошло.
• Сейчас нет шорта. Щелчок выключателя ничего не делает. По-прежнему нет энергии.

Некоторые невероятные, но безумные гипотезы:

• Возможно ли, что часть цепи не подключена к выключателю?
• Может ли ток через короткий расплавленный медный провод 12-го калибра превратить его в предохранитель, так что теперь есть истинное отключение?
• Возможно ли, что есть еще один неизвестный мне автоматический выключатель или блок предохранителей?

Не пора ли достать трассировщик проводов и подняться на чердак?

Обновление 2

Два дня спустя.Я могу что-то понять! Нашел розетку GFCI, спрятанную за шкафом под раковиной, в непосредственной близости от того места, где я открыл стену. Я понятия не имел, что такое было. Я измеряю 125 В на клеммах, но нажатие кнопок R или T ничего не делает (я привык к розеткам GFCI, которые щелкают и отключают питание, но это может быть более старый / неисправный). Он частично покрыт фанерой, которую я собираюсь вырезать, чтобы получить к ней лучший доступ. Наличие выхода GFCI может объяснить, почему выключатель не сработал.

Обновление 3, вскрытие

Основной причиной был неисправный выход GFCI, который был обнаружен намного позже, чем я бы предпочел. По-видимому, маляры замкнули цепь, удаляя потолочные светильники с провода под напряжением, что вызвало отключение розетки GFCI, которая, в свою очередь, вышла из строя. Кроме того, розетка GFCI была подключена неправильно: вся спальня и гардеробная были подключены к «нагрузочной» цепи. Поскольку нет причин устанавливать защиту GFCI на розетках и светильниках без предполагаемого доступа к воде, я подключил их прямо к «линейной» цепи (для защиты от коротких замыканий там достаточно автоматического выключателя).

У меня была открытая стена, которую нужно было закрыть, но я счастлив, что открыла ее по двум причинам:

• Это позволило мне удалить провод под напряжением, который я оставил в стене из-за халатности и неопытности.
• Маляры очень плохо закрыли стену. Просто заклеили швы какой-то липкой лентой и зашпаклевали. Это дало очень неровную и заметную отделку. Не говоря уже о том, что ему не хватало жесткости. Извините, я иду по касательной, но когда я сам делаю стены, я заполняю щели грязью, заклеиваю, дожидаюсь высыхания, снова шпаклю, шлифую, краслю.Тогда твердо. Использование клейкой ленты внутри стены кажется совершенно неправильным, если только это не новый трюк художника, который я упустил.

Я продлил провод, который я перерезал во время поиска и устранения неисправностей (по подозрению в коротком замыкании), используя устройство, которое они продают в Home Depot, которое рекламируется как комплект для снятия электрической коробки. Картинка прилагается. Я чувствую себя комфортно, оставляя это в стене (предположим, что иначе они не продали бы это).

Как проложить электрический провод

Чтобы переместить электричество от источника на сервисной панели к месту назначения на устройстве (свет, розетка и т. Д.)), нужно проложить электрический провод. Провод — это критическое и важное звено, которое формирует сеть между этой единственной начальной точкой и различными, разрозненными конечными точками.

Но как проложить электрический провод? В некоторых случаях вы можете иметь дело с постоянно незаконченным помещением, например, гаражом или сараем. Многим домовладельцам, оказавшимся в такой ситуации, нет необходимости заключать проводку за внешним слоем гипсокартона, поскольку эстетика не имеет значения. В этом случае вы не можете использовать проводку NM (неметаллическую) в пластиковой оболочке (Romex — одна хорошо известная марка проводов NM).Проволока NM в пластиковой оболочке считается слишком хрупкой, чтобы ее можно было обнажить. Вы должны использовать кабелепровод с отдельными проводами внутри или кабель BX в металлической оболочке.

Второй и гораздо более распространенный случай — это когда вы прокладываете провод внутри закрытых стен, готовясь к отделке комнаты как жилого помещения. В домах новой постройки стены могут начинаться как открытые стены, через которые должен проходить электрический провод, а затем их заделывают специалисты по гипсокартону. При ремоделировании стены обычно начинаются как закрытые стены, которые необходимо сначала открыть, прежде чем через них будет пропущен провод.

Инструменты и материалы

• Для закрытых стен — устройство для резки гипсокартона, такое как ручная ножовка, многофункциональный инструмент или пила RotoZip
• Поиск шпильки
• Электропровод
• Металлический кожух для шпилек
• Буровая коронка
• Сверло
• Защитные очки
• Рулетка
• Плотницкий карандаш
• Магазинный пылесос
• Пылезащитная маска

Как проложить электрический провод

Эти инструкции предполагают, что между сервисной панелью и устройством, которое будет подключено, есть закрытая стена.Пропустить электрический провод через стены и подсоединить провод к оконечным устройствам — простая и безопасная задача для опытного мастера. Однако привязка проводки к сервисной панели (коробке автоматического выключателя) и, таким образом, наэлектризация провода может быть неудобной задачей для многих электриков-любителей. Если вы попадете в этот лагерь, вы можете нанять квалифицированного электрика для выполнения этого последнего шага.

Получить разрешение

В большинстве муниципалитетов для выполнения любых работ, связанных с прокладкой электрического провода через стены и подключением этого провода к устройствам, требуется разрешение.Во многих населенных пунктах электрикам, работающим самостоятельно, разрешается выполнять работу, если работа выполняется в их собственных домах. Иногда для получения временного разрешения мастеру требуется краткий электрический осмотр домовладельца.

Откройте стену

Если стена закрыта гипсокартоном, вам нужно будет прорезать первый слой гипсокартона, чтобы добраться до внутренней части стены. Проведите прямую линию от источника электроэнергии до места назначения. Ваша цель — отрезать как можно меньше гипсокартона.

• Горизонтально: при горизонтальном проходе через шпильки (например, при переходе от одного выпускного отверстия к другому) отметьте секцию высотой около 12 дюймов по горизонтальной длине, которую вы должны покрыть. Эта высота необходима для того, чтобы ваши руки и дрель поместились внутри стены.
• Вертикальный: при выполнении вертикального прогона отметьте участок шириной, равный расстоянию между двумя стойками. Используйте свой поиск шпильки, чтобы найти шпильки.

В целях безопасности отключите автоматические выключатели для любой связанной проводки под напряжением в этой зоне.С помощью ручной или электрической пилы вырежьте отмеченный вами участок гипсокартона. Осторожно отложите секцию гипсокартона, так как позже вы сможете использовать ее для ремонта стены.

Выберите сверло

Для проволоки 12 или 14 калибра лопата или шнек диаметром 1/2 дюйма или 3/8 дюйма, установленная на дрель, обеспечивает достаточно места для протягивания проволоки. Отверстия большего размера нарушают структурную целостность шпильки. Отверстия меньшего размера затрудняют протягивание проволоки.

Отверстие должно находиться на расстоянии не менее 1 1/4 дюйма от переднего края стойки, чтобы соответствовать требованиям норм и предотвратить случайный контакт при подъеме гипсокартона.Нет никаких правил относительно того, насколько высоко вы разместите отверстие и проводку. Лучший маршрут — это тот, который ведет прямо к следующему ящику.

Просверлил отверстия

Присоедините буровую коронку к сверлу и проделайте отверстие по бокам всех шпилек на предполагаемом электрическом участке. При бурении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет тягу. Удалите древесную стружку и опилки промышленным пылесосом.

Проведите электрический провод

Протягивание проволоки через шпильки стало немного проще с проволокой NM, такой как Romex, которая имеет запатентованное покрытие SimPull, уменьшающее трение.Когда владелец компании Romex Southwire провел испытания в домах в Нэшвилле, штат Теннесси, они обнаружили значительное сокращение времени установки. Другие марки проволоки NM могут иметь аналогичную функцию.

Прежде чем тянуть длинные отрезки проволоки, распустите и распрямите катушку. Таким образом, вы не будете бороться с плотно связанной проволокой на катушке, и натяжение будет более плавным.

Как правило, вы не хотите, чтобы в стенах было слишком много излишков проволоки. Но это помогает оставить немного провисания проводов на тот случай, если вам понадобится отрегулировать коробку.

Установите розетки или осветительные коробки и проложите в них провод. Оставьте в коробке от 8 до 12 дюймов дополнительного провода. Он будет обрезан, когда прибор будет установлен — нет ничего хуже, чем нехватка провода при установке прибора. Провод необходимо будет прикрепить к шпильке скобами в пределах 6 дюймов от коробки, а затем через каждые 3–4 фута в зависимости от местных норм.

Установите защитные приспособления для ногтей

Металлические защитные пластины для гвоздей могут быть размещены по краям шпилек, чтобы защитить просверленное отверстие и проводку внутри него.Кодекс не требует этого, если между передней кромкой шпильки и проводом предусмотрено достаточное расстояние. Если вы случайно просверлили отверстие слишком близко к передней кромке, защитный кожух для гвоздя позволит вам сохранить отверстие и одновременно защитить проводку.

Закройте стену снова

Если вы планируете утеплить стену перед установкой гипсокартона, убедитесь, что проводка между стойками оставлена ​​достаточным провисом, чтобы не возникало натяжения при установке изоляции. Изоляцию обычно разрезают или снимают пополам, чтобы проводка была заключена в нее. но проконсультируйтесь с производителем изоляции, чтобы получить рекомендации по ее установке вокруг проводки.Внутренние стены не нуждаются в утеплении.

Отремонтируйте секцию гипсокартона, заблокировав стойки деревянным ломом, чтобы поддержать секцию заплатки. Установите заплатку с помощью шурупов для гипсокартона. Нанесите состав для гипсокартона (грязь) на участок, скотчите и дайте высохнуть. Нанесите грязь второй раз, отшлифуйте, затем нанесите последний слой грязи. Одно окончательное шлифование должно завершить исправление.

Прокладка проводов в существующем доме через стены

Прокладка проводов в существующем доме

В этом руководстве объясняется, как протянуть проволоку через стены в существующем доме — после установки гипсокартона.Вы также можете прочитать некоторые другие наши руководства для получения дополнительной информации.
Панель проводки дает возможность подключать все провода к центральному месту вместо того, чтобы прокладывать провода из комнаты в комнату.
На странице «Типы проводов» описаны различные типы проводов, которые вы можете использовать.
В Руководстве по окончательной обработке объясняется, как заделать провода (надеть концевые разъемы) после того, как вы подведете их к розетке.
В Руководстве по деталям перечислено, что вам нужно для реализации проекта.
Как минимум, вам понадобится рыбная лента, изолента, пила для гипсокартона и прибор для поиска гвоздей.Вам также могут понадобиться молоток и зубило, если вы собираетесь надрезать шпильки или балки.

Планирование прокладки электропроводки

Сначала вам нужно будет выбрать начальное и конечное местоположение вашего провода, а затем определить путь, по которому будет проходить провод.
Прежде чем вырезать отверстия, важно продумать путь прохождения проволоки. Некоторая гибкость в расположении розетки может значительно облегчить прокладку сложного провода.
Некоторые моменты, которые следует учитывать при прокладке провода:

• Используйте прибор для поиска стоек, чтобы определить точное расположение стоек в стене.Шпильки имеют ширину 1 1/2 дюйма и обычно находятся на расстоянии 16 или 24 дюймов друг от друга (кроме окон, дверных проемов и других стен).
  Убедитесь, что вы не прорезаете отверстие прямо над шпилькой.
• Определите, что находится по ту сторону стены. Возможно, вам придется провести несколько творческих измерений, чтобы найти одно и то же место на обеих стенах.
  Иногда легче сосчитать стойки на каждой стене, зная, что они находятся на расстоянии 16 дюймов или 24 дюймов.
  Розетки не подходят друг к другу в одной стене. Кабина с лекарством может мешать работе встроенного в стену динамика.Работа воздуховодов может мешать всему.
• Затем определите, что находится внутри стены. Если это внешняя стена, то она будет заполнена утеплителем.
  Это не значит, что вы не можете им пользоваться, но это усложняет удочку. Вам также следует пройти в подвал или на чердак, чтобы посмотреть, какие трубы и провода проходят через эту стену.
  Вы не должны вырезать отверстия для динамика только для того, чтобы найти водопроводные трубы для ванной комнаты наверху, проходящие через эту стену.
  Кроме того, расположение розеток должно дать вам хорошее представление о том, где находятся провода.Сетевая розетка будет прикреплена к шпильке, а силовой провод будет проходить вверх или вниз от этой шпильки.
  Любой кабель, Интернет … провода должны быть проложены на расстоянии не менее 12 дюймов от провода питания. Когда ваши провода должны пересекать электрический кабель, они должны проходить под углом 90 градусов.
• Другая проблема заключается в том, что огонь останавливается горизонтально между двумя стойками. Эти доски могут помешать вам провести провод по стене.
  Строители также иногда используют горизонтальные 2х4 по обе стороны от двери, чтобы стена не тряслась, когда дверь захлопывается.Лучший способ определить место остановки огня — использовать прибор для поиска гвоздей вверх и вниз по стене, по которой вы будете прокладывать провод, особенно если эта стена находится рядом с дверью.
• Для проводов, проложенных внутри стен, следует приобрести огнестойкий провод, рассчитанный на прокладку через несколько этажей.
  Для проводов, проходящих рядом с дымоходом, вы можете приобрести провода с номинальными характеристиками.
• Не обрезайте проволоку с катушки до тех пор, пока она не закончится. Если вы перережете провод, а затем пропустите его, вы почти всегда обрежете его слишком коротко.Лучше не сокращать, пока вы не закончите (или хотя бы частично), а затем вы должны добавить пару футов к своей оценке.
• Наконец, обязательно прочтите все это руководство перед тем, как приступить к резке.
  На странице «Прокладка проводов» также есть множество полезных советов по идентификации проводов, труб и воздуховодов с изображениями их внешнего вида до установки гипсокартона.
  Вы также можете найти строящийся дом в вашем районе, чтобы пройтись по нему и ознакомиться с тем, как стены выглядят изнутри.

Теперь, когда вы понимаете, что находится в стене, определите, подходит ли выбранное вами расположение розетки / динамика.
Будет ли перемещение выпускного отверстия на другой стороне шпильки в любом направлении вызывать больше или меньше проблем? Неужели так много проблем, что провод не запускается?
Есть альтернативы для очень сложных установок. Acoustic Research делает плоский провод динамика, который приклеивается к стене, и вы можете закрасить его.
При необходимости вы можете проложить провода, проложенные под плинтусом, по всему периметру комнаты.

Вырезание отверстий под розетки

В этот момент вы думаете, что знаете, что находится за стеной, но никогда не можете быть уверены.
Вот почему я не люблю прорезать гипсокартон электроинструментом. Вместо этого я использую канцелярский нож / лезвие бритвы с установкой глубины лезвия на толщину гипсокартона.
Для розетки я сначала проделываю отверстие размером 1 x 1 дюйм в центре коробки с помощью канцелярского ножа.
Это отверстие достаточно большое, чтобы я мог видеть и прощупывать любые провода или трубы, но достаточно маленькое, чтобы его можно было легко залатать в случае, если я допустил ошибку.Убедившись, что все в порядке, я обрисовываю электрическую коробку, а затем вырезаю оставшуюся часть отверстия с помощью замочной пилы для гипсокартона или универсального ножа.
Еще мне нравится резать гипсокартон на внешних стенах канцелярским ножом. Таким образом, он не прорежет бумажный барьер изоляции.

При отслеживании электрической коробки не включайте выступы сверху или снизу. Не забудьте протянуть провода через коробку, прежде чем вставлять коробку в отверстие.
Затем затяните винты на передней части коробки, чтобы открыть выступы / клапаны, и потяните их к гипсокартону.Вот как это должно выглядеть из-за стены, когда вы закончите.

Сверление для доступа к стене сверху или снизу

Если у вас есть доступ к подвалу / подвалу и чердаку, вы сможете прокладывать провода без необходимости резать и ремонтировать гипсокартон.
На втором этаже проведите провода по стене от чердака. На первом этаже проведите провода по стене от подвала.
При необходимости используйте существующие воздуховоды или участки труб, чтобы провести провода от чердака в подвал.Все это будет подробно рассмотрено ниже.

Красный : Провод от чердака до подвала возле дымохода.

Синий : Провод от чердака до подвала с использованием возврата системы отопления, вентиляции и кондиционирования воздуха на втором этаже

Зеленый : Провод от чердака к розетке на втором этаже.

Фиолетовый : Провод от подвала к розетке на первом этаже.

При установке на первом этаже просверлите половую доску, а затем подошву.
Снизу в подвале нижняя часть половиц не дает точного определения того, где находятся стены.Измерение практически невозможно. Помните, что 2 дюйма в любом направлении, и вы просверливаете свой коврик.
Хороший способ разметить, где просверлить отверстие для провода, — сначала просверлить небольшое пилотное отверстие на первом этаже в подвал.
Прямо под розеткой, где вы хотите сделать отверстие для провода, просверлите небольшое отверстие под плинтусом на стыке стены и пола.
Затем протолкните тонкую проволоку (или проволоку для плечиков) через это отверстие и найдите этот провод, проходящий через потолок в подвале.Эта проволока должна выходить прямо под гипсокартон. Шпильки имеют ширину 3 1/2 дюйма, поэтому переместите их на 1 1/2 дюйма к стене, чтобы получить центр стойки.
Опять же, не забудьте посмотреть, прежде чем просверлить это пилотное отверстие. У вас должно быть приблизительное представление о том, где сверло будет проходить сквозь пол.
Убедитесь, что в этом месте в подвале нет проводов или труб. Также не проталкивайте сверло через пол без надобности. Пол будет толщиной не более 3/4 дюйма.

Установка второго этажа проще, потому что двойная верхняя плита будет видна с чердака.Убедитесь, что вы просверлили эти доски прямо вниз. Я действительно сталкивался с тройными верхними пластинами (общая толщина 5 1/2 дюйма),
а небольшой угол сверла может привести к тому, что вы вылезете через потолок или стену, а не окажетесь между стойками.
Примечание. Всегда надевайте лицевую маску, когда на чердаке используется изоляция из стекловолокна.

Иногда бурение сверху или снизу не подходит. Может у вас нет подвала или чердака.
Существуют гибкие сверла, предназначенные именно для этого.Эти сверла могут быть длиной до 6 футов и могут использоваться для одновременного сверления нескольких шпилек или балок.
Вырежьте отверстие для выпускного отверстия, а затем воткните гибкое сверло в отверстие, чтобы просверлить шпильки вверх, вниз или в сторону.
Обратите внимание, что определение того, что находится внутри стены, еще более важно при использовании одной из этих длинных гибких насадок.
Если вы просверливаете 3 шпильки за раз, не имея возможности видеть, что между ними, вы легко можете просверлить трубу, электрический провод или воздуховод.Ищите вентиляционные отверстия, выпускные отверстия, раковины … сверху и снизу от места сверления (на всех этажах), чтобы определить, может ли что-то быть в этой стене.

Ловля проволоки сквозь стены

Теперь вы готовы ловить проволоку. Обычно это задача двух человек.
В подвале или на чердаке протяните ленту с проволочной рыбой через просверленное отверстие.
Попросите кого-нибудь на другом конце протянуть отверстие в гипсокартоне, схватить рыбную ленту и протянуть ее, высовывая из отверстия примерно ногу.Затем прикрепите проволоку к рыболовной ленте и протяните ее обратно.

Чтобы правильно обмотать провод лентой, сначала необходимо снять изоляцию. Затем оберните проволоку вокруг крючка на ленте, как показано выше.
Наконец, заклейте все изолентой. Убедитесь, что на проводе нет выпуклостей, из-за которых он может застрять при протягивании.
Убедитесь, что провод надежно закреплен, иначе он может потеряться в стене, и вам придется начинать заново. Большинство проводов (особенно коаксиальный кабель)
не должны изгибаться под большими углами.Протянув проволоку, отрежьте отогнутую часть проволоки и выбросьте ее.

Прокладка проводов от чердака до подвала

Теперь, когда вы проложили провода от розетки до подвала или чердака, вам может потребоваться проложить провод от чердака к подвалу.
В идеале, в вашем доме должна быть будущая труба, которая представляет собой трубу из ПВХ, идущую из подвала на чердак специально для этой цели.
Если нет, то вам нужно будет найти существующую трубу или воздуховод, который уже проходит по всей высоте дома, чтобы вы могли проложить провод в том же районе.Это может быть дымоход для печи / водонагревателя, радоновая трубка, водопровод, отопительный канал / возврат или дымоход камина.
Не разрезайте дымоход или радоновую трубку, потому что это может привести к выбросу вредных химикатов в ваш дом.
Кроме того, дымоход и дымоход могут сильно нагреться, что может привести к возгоранию ваших проводов.
В этом руководстве будут рассмотрены два разных метода: прокладка провода возле дымохода (красный провод в примере выше) и прокладка провода в возвратной магистрали HVAC второго этажа (синий провод в примере выше).

Если вам необходимо проложить провода рядом с дымоходом, всегда держитесь на расстоянии не менее 1 дюйма от дымохода и используйте огнестойкий провод.
Для дымохода проволока должна находиться на расстоянии 12 дюймов от дымохода.
С чердака опустите рыбную ленту до подвала, подсоедините провод и протяните его обратно.
Плотно закрепите провода с помощью скоб в нижней и верхней части трассы, чтобы убедиться, что проволока не изгибается в середине и не приближается к дымоходу.
Иногда к доскам пола прикрепляют горизонтальный квадратный кусок листового металла, чтобы удерживать дымоход на месте.Если вам необходимо просверлить отверстие, убедитесь, что он находится на расстоянии не менее 1 дюйма от дымохода.
Острые края этого отверстия могут со временем порезать провод, поэтому используйте втулку для защиты провода. Вы также можете обрезать края отверстия ножницами для резки металла и загнуть острые края.
Для получения дополнительной информации о прокладке проводов возле дымохода обратитесь к местным строительным нормам. Строительные нормы и правила различаются в зависимости от города и округа.
Неправильная проводка может привести к тому, что вы не проведете осмотр дома и не сможете продать свой дом.

Пропустить провода через возвратный трубопровод системы отопления, вентиляции и кондиционирования воздуха сложнее, но и безопаснее.
Во-первых, найдите возврат на втором этаже во внутренней стене, которая проходит во всю высоту дома.
По сути, это означает найти вентиляционное отверстие (например, то, что внизу слева), где, как вы знаете, есть стена на первом этаже, прямо под стеной на втором этаже.
Выкрутите винты и снимите решетку со стены. С фонариком и зеркалом посмотрите в стену, чтобы убедиться, что до подвала есть свободный путь.Строители будут использовать пространство между стойками и гипсокартоном, чтобы сформировать обратный канал, поэтому для возврата не требуется листовой металл, пока вы не доберетесь до подвала.
Следующим шагом будет поиск дна этого воздуховода в подвале. Скорее всего, он будет покрыт куском листового металла, прибитым к двум балкам, как показано на рисунке ниже справа.
Подденьте листовой металл, используя либо молоток, чтобы удалить гвозди, либо отвертку с плоской головкой, чтобы поддеть листовой металл. Нет необходимости удалять его полностью.Достаточно, чтобы пропустить через него провод.
Еще раз посветите фонариком через обратку на втором этаже и убедитесь, что вы видите его в подвале, чтобы убедиться, что это правильный воздуховод.
Теперь, когда вы знаете, что воздуховод будет работать, просверлите отверстие в двойной верхней пластине на чердаке. Я предпочитаю воткнуть дрель в вентиляционное отверстие и сверлить на чердаке, а не на чердаке. Только не роняйте дрель.
Перед бурением пройдите на чердак и найдите верхнюю пластину 2×4, которая находится прямо над вентиляционным отверстием, и убедитесь, что прямо над ней нет проводов, которые могут быть порезаны сверлом.Теперь вы готовы запустить провода. Вы можете позволить силе тяжести сделать работу и просто протолкнуть провода вниз от вентиляционного отверстия второго этажа, а затем протолкнуть другой конец через отверстие в чердак.
Если это не сработает, используйте рыболовную ленту. Когда вы закончите прокладывать провода, прибейте их к одной из шпилек, чтобы их не было видно через решетку на обратной стороне.

Проволока через потолок

Если вам нужно провести провод к потолку первого этажа (для потолочного динамика), вам придется разрезать и залатать гипсокартон.Сколько нужно отрезать гипсокартон, зависит от того, насколько хорошо вы выберете путь прохождения провода.
Используя поисковик, определите, в каком направлении балки перекрывают потолок. Вы хотите протянуть провод к балке (зеленый провод внизу), а не к балке (красный провод внизу).

Сначала вам нужно будет просверлить отверстие из подвала через подошву подошвы в область между стойками, как если бы вы подключали розетку на первом этаже.
Убедитесь, что у вас есть сверло достаточно большого размера для всех проводов, которые вы собираетесь проложить.Обычно бит в 1 дюйм позволяет проложить несколько коаксиальных проводов и кабелей категории 5.
Затем вам нужно будет вырезать и удалить L-образный кусок гипсокартона над этим отверстием, где стена встречается с потолком.
При резке гипсокартона постарайтесь вырезать его целиком и нанести как можно меньше повреждений. Повторное использование вырезанной части упростит исправление гипсокартона.
Используя молоток и зубило, прорежьте путь в верхней пластине стены, чтобы можно было провести провод от стены к потолку.
Затем протяните проволоку от подвала до верха стены и протяните ее в комнату.

Если ваши балки идут неправильно, попробуйте вместо этого проложить провод в другой стене.
Если вам нужно протянуть проволоку к балкам, вы можете использовать длинное гибкое сверло или вырезать часть потолочного гипсокартона на каждой балке и надрезать ее молотком и зубилом, чтобы освободить место для проволоки.
По коду вы не можете сделать надрез на балке размером 2 «x6» или меньше. Выше, вы не можете сделать надрез более чем на 1/6 его высоты. На самом деле, вам все равно не нужно делать надрез больше 1/2 дюйма.

Сделав надрез в шпильке или балке, закройте выемку металлической пластиной, чтобы потом случайно не просверлить или пробить гвоздь.
Затем отремонтируйте гипсокартон над пластиной, используя тот же кусок гипсокартона, который вы вырезали, и немного шпаклевки.

Последний шаг — вырезать отверстие под динамик. Используйте прибор для поиска стоек на потолке, чтобы найти балки.
Потолочные балки могут располагаться на расстоянии 12 дюймов друг от друга или даже ближе. Иногда между балками едва хватает места для динамика.
Для динамиков я предпочитаю сначала вырезать небольшое пилотное отверстие (точно так же, как выходы) на случай, если отверстие находится в плохом месте.Используя это маленькое отверстие, убедитесь, что в потолке нет воздуховодов или водопроводных труб, которые мешали бы вам установить динамик, и убедитесь, что балки действительно находятся там, где вы думаете.
Затем проследите отверстие динамика, используя шаблон, прилагаемый к динамику, и вырежьте потолок из гипсокартона с помощью канцелярского ножа или замочной пилы для гипсокартона.
Используйте проволочную рыбку, чтобы протянуть провод динамика к отверстию для динамика, а затем прикрепите провода динамика, следуя инструкциям, прилагаемым к динамику.

Чтобы использовать гибкое сверло, сначала прорежьте отверстие для динамика, затем протолкните сверло через это отверстие и просверлите балки из отверстия динамика.
к стене. Если бита недостаточно, вам может потребоваться просверлить отверстие от стены обратно к динамику. Чем больше балок вы просверлите, тем сложнее будет выловить проволоку позже.
Вы будете сверлить между балками, не зная, что там есть, поэтому определите, есть ли там стены (с электрическими розетками, воздуховодами…) или любые ванные комнаты
над этой зоной на втором этаже. Если есть вероятность, что между скрытыми балками есть водопровод, электрический провод или воздуховоды, то это, вероятно, более безопасно.
вместо этого разрезать гипсокартон и надрезать балки.

Вы также должны проверить нашу страницу о прокладке проводов в новом доме, где есть много реальных фотографий того, что вы можете найти в своих стенах.

Как найти обрыв провода в стене?

Обрыв провода в стене? Что это означает и как вы должны его найти, если вы не электрик и не имеете никаких навыков работы с электрикой? Провода составляют основу любой электрической цепи, и если они изнашиваются или повреждаются, они могут даже сломаться.Читайте дальше, чтобы узнать, что делать.

Как найти обрыв провода в стене?

Самый простой способ найти обрыв провода в стене — использовать стандартный мультиметр. Это электронный измерительный прибор, совмещающий в одном устройстве несколько измерительных функций. Обычно они могут измерять электрический ток, сопротивление и напряжение. Он также известен как вольт-омметр. Это портативное устройство. Как только вы найдете сломанный провод, вы можете заменить его или починить.

Шаг 1 : Первое, что нужно сделать перед тестированием, — это выключить устройство или питание, потому что мультиметр может подавать питание, необходимое для проведения теста. Отключение питания также поможет избежать поражения электрическим током.

Шаг 2: Включите мультиметр и установите для него параметр непрерывности, прежде чем размещать провода поперек проводки или шнура. Черный конец мультиметра входит в круглый порт заземления устройства.Красный переходит в меньший из двух портов с прорезями. Чтобы он работал правильно, убедитесь, что провода подключены к металлу.

Шаг 3 : Если сопротивление равно нулю, значит, разрыв обнаружен, а если нет, то вам нужно продолжать поиск вдоль шнура, пока не получите нулевое значение. Это место обрыва провода.

Причины обрыва провода

• Старение
• Повреждение из-за сухой гнили или более быстрого разрушения
• Грызуны, пережевывающие провода
• Плохо или неплотно припаянные соединения проводов отсоединяются

Как исправить Это

Когда вы обнаружите обрыв провода, его, скорее всего, потребуется полностью заменить.При незначительных обрывах проволоки ее можно исправить с помощью проволочных стыков или сращиваний. Как только это будет сделано, вы можете припаять его и покрыть изолентой. Тип сращивания проводов, который вам понадобится, будет зависеть от того, какой провод вы фиксируете.

Общие вопросы о сломанных проводах

Безопасно ли обматывать оголенные провода изолентой? Для безопасности и здоровья вас, ваших близких и домашних животных необходимо прикрыть оголенные провода. Первое, что нужно сделать, это вынуть шнур из розетки, но не касаться оголенных проводов.Оберните оголенные провода изолентой, пока они не будут закрыты.

Что делать, если электрический провод врезался в стену? Первое, что нужно сделать, это немедленно убрать руки с гвоздя и выключить питание на выключателе. Как только электричество отключат, можно вынимать гвоздь. Вырежьте в стене отверстие и перережьте провод в месте разрыва. Разъедините концы и оторвите концы от рамки.

Изолируйте оба конца провода, обмотав изолентой.Для устранения этой проблемы вам потребуется электрик. После того, как они будут покрыты изолентой, можно безопасно снова включить питание, пока электрик не доберется до места и не починит его.

Насколько опасны оголенные провода? Да, оголенные провода опасны, особенно для домашних животных и маленьких детей. Они могут получить удар электрическим током, который может убить их, если они коснутся оголенного провода. Открытый

Что является ключом к устранению обрыва провода? Ключ к восстановлению связи.Это означает, что вам нужно соединить провод как электрически, так и механически. Затем необходимо заизолировать стык. Если места мало, вы можете припаять провод, но если у вас есть место, вы можете использовать разъемы.

Зачем нужна изолента? Очень эффективен для длительного сохранения хорошей теплоизоляции. Лента должна иметь сертификат, что при перегреве она не горит. Вы можете обернуть его изолентой вокруг провода, чтобы электрический ток не прошел по ошибке от другого провода или на другой провод, что поможет предотвратить возгорание.Это должно быть временное решение, пока вы не попросите электрика починить его.

Заключение

Убедитесь, что у вас отключено электричество, прежде чем с ним связываться. Всегда надевайте перчатки. Если вы не уверены, что делаете, обратитесь к профессиональному электрику, чтобы устранить проблему. Вы должны быть уверены, что все сделано правильно, потому что, если это будет сделано неправильно, это может вызвать пожар или другие проблемы.

Использование только изоленты, а не скотча или других лент, может решить проблему или, если она находится в стене, она может изолировать два провода и сделать безопасным повторное включение электричества.

Лучший поисковик для обнаружения проводов и труб за поверхностью стены

Вы любите делать домашних проектов своими руками ? Если это так, вы можете рассмотреть возможность инвестирования в поисковик гвоздика . Наличие гвоздика позволит вам узнать, что находится на другой стороне, особенно если вы пытаетесь забить или ввинтить какие-то предметы в стены или даже потолки. В то время как некоторые поисковые системы подходят для базового обнаружения, другие поставляются с более продвинутыми сканерами.

Если вы новичок в покупке прибора для поиска гвоздей, мы готовы помочь! Ниже мы предоставим подробные обзоры семи из найденных нами лучших гвоздодеров .Однако перед этим мы немного поговорим о том, что такое прибор для поиска гвоздей, и о некоторых вещах, на которые следует обратить внимание при его покупке.

Что такое система поиска стад?

Как следует из названия, устройство для поиска стоек относится к устройству, способному обнаруживать стойки, расположенные за поверхностью стены. Это полезное устройство, которое сэкономит время, деньги и силы на ваших проектах. Купите более совершенный сканер, и он даже сможет обнаруживать проводку под напряжением, а также цветные металлы, такие как медные трубы.

С помощью прибора для поиска шпилек он обнаруживает шпильки с помощью магнитного или электронного метода. В устройстве для поиска магнитных шпилек внутри устройства есть мощные магниты, которые помогут определить местонахождение шурупов или гвоздей в шпильке. С другой стороны, электронные средства поиска шпильки имеют датчики, которые изменяются, когда датчик обнаруживает шпильку. Чтение обычно отображается на ЖК-экране для вашего удобства.

Как использовать поисковик и как найти шпильку в стене

Хотя точный способ использования средства поиска шпилек будет зависеть от конкретного устройства , общие шаги следующие:

1. Включите устройство и выберите желаемый режим сканирования
2. Положите устройство на стену и удерживайте кнопку до завершения калибровки.Вы должны услышать короткий звуковой сигнал, сообщающий, что все готово.
3. Продолжайте удерживать кнопку и перемещайте устройство по поверхности для его сканирования.
4. Когда средство поиска точек обнаруживает объект, он подает звуковой сигнал, и соответствующие данные отображаются на ЖК-экране.

Что искать?

Когда дело доходит до выбора прибора для поиска шпилек , не все устройства одинаковы, и есть несколько вещей, на которые следует обратить внимание.

Во-первых, вы хотите рассмотреть материал шпильки . Если вы используете устройство дома, скорее всего, ваши гвоздики будут деревянными. Однако в коммерческих зданиях большинство стоек изготовлено из металла и даже пластика. Некоторые устройства для поиска шипов откалиброваны только для определения одного типа, поэтому при выборе устройства необходимо учитывать материал шипа.

Затем вам нужно будет рассмотреть расположение шпилек — в потолке, в полу или в стене? Некоторые средства поиска гвоздей имеют только базовые функции и не могут проникать сквозь более толстый материал.Если вы планируете часто использовать искатель шипов, вам также следует приобрести тот, который поставляется с удобной рукояткой, так вы сможете без проблем удерживать его под любым углом.

Наконец, , вам нужно учитывать стоимость , и если вы предпочитаете искать гвоздодер с дополнительными функциями. Хотя существуют базовые модели, более дорогие устройства для поиска гвоздей могут быть полезны в более сложных проектах. Например, некоторые модели могут обнаруживать проводку под напряжением и даже предоставлять вам карту стены, которую вы исследуете.

Лучшие поисковые системы для DIY без забот

1. Датчики Франклина со встроенным пузырьковым уровнем и линейкой

Посмотреть в галерее

Когда дело доходит до поисковика, точность имеет решающее значение. Меньше всего вам хотелось бы покупать прибор для поиска гвоздей, который неточно показывает вам, с чем вы имеете дело по ту сторону стены. Вы не столкнетесь с этой проблемой с этим конкретным искателем шпилек, поскольку он имеет в общей сложности 13 датчиков для невероятно точных показаний.Он также оснащен технологией multi-sense, которая позволяет вам просто разместить устройство на стене и нажать кнопку.

Он также имеет большую площадь сенсорной площадки для более глубокого сканирования и даже может обнаруживать несколько шпилек одновременно. Когда вы используете устройство, светодиодные индикаторы на передней панели устройства загораются и отмечают расположение и ширину стойки, чтобы вы точно знали, где она находится, прежде чем приступить к своему проекту DIY. Он также может обнаруживать дерево и металл и является фантастическим продуктом, который получил множество отличных отзывов.

Плюсы:

• Поставляется с 13 датчиками точности
• Технология Multi-sense
• Большая сенсорная площадка

Минусы:

• Он немного крупнее, чем некоторые другие устройства для поиска гвоздей

2. Поиск стержней из циркония своими руками

Посмотреть в галерее

Если вы ищете что-то не слишком дорогое, это отличный инструмент для поиска гвоздей. Он может обнаруживать как деревянные, так и металлические гвоздики до 1.5 дюймов глубиной и даже сообщит вам, обнаружит ли он электрическую проводку под напряжением. Для вашего удобства в этом поисковике есть режимы Studscan и DeepScan , а также есть индикатор и система наведения, которые помогут обеспечить точные результаты.

Для вашего комфорта искатель шипов также имеет эргономичную рукоятку независимо от того, под каким углом вы его держите. Покупатели, купившие этот искатель шипов, дали ему отличные отзывы и оценили его дешевизну, точность и эффективность.

Плюсы:

• Поставляется с двумя режимами — Studscan и DeepScan
• Обнаруживает электрическую проводку под напряжением
• Эргономичный дизайн

Минусы:

• Некоторые клиенты отметили, что он регулярно выдает сообщение об ошибке и звук

3. Настенный извещатель PERLESMITH Stud Finder 5 в 1

Посмотреть в галерее

Еще одна отличная модель , эта конкретная модель обладает рядом фантастических функций.Для начала, он имеет пять общих моделей обнаружения, которые включают три различных сканирования шпилек, сканирование металла и сканирование переменного тока. Он также может обнаруживать различные материалы, от дерева до металлических труб, балок, арматуры и даже проводов переменного тока под напряжением за стенами, полами и потолками.

Он также прост в использовании, поскольку показания автоматически отображаются на ЖК-дисплее, а также есть звуковое предупреждение, помогающее повысить точность. В качестве бонуса этот искатель шипов также легкий, прочный и может использоваться где угодно, от дома до офиса и т. Д.Его также легко калибровать, а эргономичный дизайн обеспечивает дополнительный комфорт.

Плюсы:

• Поставляется с пятью различными режимами обнаружения
• Обнаруживает проводку под напряжением, металлические трубы, балки и т. Д.
• Поставляется с большим ЖК-дисплеем и звуковым предупреждением

Минусы:

• Некоторые отметили, что это неточно

4. Настенный сканер датчика Stud Finder

Посмотреть в галерее

Один из лучших инструментов для поиска гвоздей, он имеет Advanced Sensors Technology , помогающий обнаруживать металлические и деревянные гвоздики вместе с проводами переменного тока.Он имеет четыре различных режима сканирования, которые помогут обнаружить ряд материалов и любые другие объекты, которые могут быть глубоко скрыты за потолками, полами и стенами.

Большой ЖК-дисплей и звук сообщат вам, когда он обнаружит расположение шпильки. Звук также станет громче, чтобы вы знали, когда вы приближаетесь к гвоздике, и направление, в котором вы должны двигаться, также будет указано на ЖК-экране. Этот искатель шпилек также имеет эргономичную рукоятку и поставляется с автоматической калибровкой для обеспечения надежности и точности.

Плюсы:

• Имеет передовую сенсорную технологию
• Четыре различных режима сканирования
• Сообщит вам, когда вы приблизитесь к шпильке

Минусы:

• Некоторые отметили, что получили несогласованные показания

5. CH Hanson Magnetic Stud Finder

Посмотреть в галерее

Если вам нужен маленький, компактный гвоздодер, который легко взять с собой , это отличный вариант.Он легко помещается в кармане, поэтому его несложно взять с собой в дорогу. Он также оснащен мощным магнитом, поэтому для его работы не потребуются батареи.

Хотя его глубина сканирования составляет всего дюйм, это отличный базовый инструмент для поиска гвоздей для тех, кто не ищет чего-то слишком сложного. Двусторонний уровень также позволяет легко наносить маркировку, а эргономичная ручка обеспечивает дополнительный комфорт. Он также способен обнаруживать все виды металлов, и люди отмечали, что он эффективен и прост в использовании.

Плюсы:

• Маленький и компактный
• Простота использования
• Батареи не требуются

Минусы:

• Не работает с более толстыми материалами

6. Настенный сканер-детектор Meterk 2 в 1 и лазерный дальномер 40M

Посмотреть в галерее

Этот фантастический искатель гвоздей быстро обнаружит дерево, металл и провода переменного тока. Он имеет несколько различных режимов — точный, глубина, измерение металла, магнитный металл и кабель питания, чтобы удовлетворить ваши потребности.Он также может измерять стержни, медные трубы и кабели, спрятанные под стенами, потолками, полами и другими материалами.

Что замечательно в этом искателе, так это то, что он оснащен высокоточной лазерной технологией, обеспечивающей точность. Вы даже можете переключать измерения между дюймами, футами и метрами в соответствии с вашими потребностями, и он поставляется с 30 наборами функций хранения данных. У него даже есть функция энергосбережения, и устройство автоматически выключится, если в течение 20 секунд не будет никакой функции.

Плюсы:

• Поставляется с множеством различных режимов
• Состоит из высокоточной лазерной технологии для обеспечения точности
• Имеет 30 наборов функций хранения данных

Минусы:

• Немного сложно вычислить

7. Линейный лазер BLACK + DECKER

Посмотреть в галерее

Наконец, у нас есть датчик , который представляет собой два в одном , он имеет лазерный уровень с автоматическим выравниванием и датчик шпильки.Вы можете использовать это устройство для обнаружения различных проводов от металла до дерева и переменного тока. Он также оснащен ЖК-дисплеем, который легко понять, и на него предоставляется двухлетняя ограниченная гарантия на случай, если у вас возникнут какие-либо проблемы.

В то же время искатель шпилек также имеет технологию автоматического выравнивания, что означает, что вы можете использовать устройство для точного подвешивания и крепления предметов. Люди являются поклонниками этого инструмента и отмечают, что он долговечен и прослужит много лет. Они также сказали, что у него отличный диапазон, и оценили, что устройство не издает раздражающих шумов.

Плюсы:

• Инструмент «два в одном» — лазерный уровень с автоматическим нивелированием и датчик шпильки
• Легко читаемый ЖК-дисплей
• Долговечный

Минусы:

• Некоторые отметили, что это не очень точно

Итог

Мы надеемся, что эта статья была полезной и помогла вам найти инструмент для поиска гвоздей, который соответствует вашим потребностям. Независимо от того, выберете ли вы базовый поисковик шипов или один с более продвинутыми функциями, важно, чтобы он мог определять нужный вам материал шипов.Последнее, что вам нужно, — это купить прибор для поиска гвоздей, который обнаруживает дерево только тогда, когда он вам нужен для обнаружения металла.

Если вы не уверены, на всякий случай лучше выбрать тот, у которого больше функций. Они также обычно поставляются с ЖК-экраном, который упрощает визуализацию. Как только вы получите необходимый вам инструмент для поиска гвоздей, вы будете готовы продолжить свои домашние проекты своими руками.

Опасно проложить кабель через стену?

Опасно ли прокладывать кабели через стену? Короткий ответ: ну, наверное, нет.На самом деле, определение того, опасно это или нет, зависит от нескольких факторов. И в зависимости от того, как кабели проходят через стену, это также может нарушать правила NEC (национальный электротехнический кодекс). Я не собираюсь слишком углубляться в NEC в этой статье. Моя основная цель — обеспечить эффективную и безопасную прокладку кабелей по всему дому. Я также не буду подробно рассказывать, как подключить весь дом, это предназначено исключительно для тех, кто хочет добавить аудио, видео или другое оборудование в свой уже построенный дом.Я проложил тысячи разных кабелей по домам и предприятиям клиентов, и вот некоторые из методов и идеалов, которые я использую при этом.

Эффективная и безопасная прокладка кабелей через стену

Есть несколько важных моментов, о которых следует помнить, если вы хотите безопасно провести кабели через стену. Вы можете просто пойти на это! Вырежьте два отверстия в стене и протяните между ними проволоку. Но давай, давайте разбираться в том, что мы делаем! Мы больше не пещерные люди, мы живем в 21 веке, так что давайте будем умными и составим твердый план, прежде чем что-либо делать.

1. Прежде чем прокладывать кабели, узнайте, что находится за стеной.
2. Избегайте прокладки силовых кабелей внутри стен!
3. Избегайте прокладки кабелей рядом с электрическими линиями.
4. Можно прокладывать кабели низкого напряжения и другие кабели в связках.
5. Осмотрите кабели перед их прокладкой.

Прежде чем прокладывать кабели, узнайте, что находится за стеной.

Прежде чем вы начнете вырезать отверстия в своей драгоценной стене, сначала выясните, что за ней скрывается. Не стучите по стене, как сумасшедший.Некоторые люди могут предложить этот метод, но он непоследователен, если у вас нет тренированного слуха. Купите себе приличный искатель шпилек, он будет полезен для безопасной прокладки кабелей, а также для будущих проектов. Если вам нужен действительно хороший поисковик, обратите внимание на этот. Я использовал его, когда делал аудио / видео инсталляции, и он работает очень хорошо. Используйте прибор для поиска шпилек в том месте, где вы планируете проложить кабели. Обратите внимание на расстояние между шпильками и любые другие показания, выходящие за рамки обычных.Этими случайными показаниями может быть небольшая труба, электрический провод или, возможно, неправильное считывание показаний прибора для поиска гвоздей, в зависимости от типа стены и места его расположения в доме.

Есть ли стойки, проходящие горизонтально по стене? Это так называемые огненные блоки. Если есть противопожарный блок, просверлите его с помощью гибкого сверла. Это рекомендуется, если нижнее отверстие доступа расположено не слишком близко к земле. Вы также можете вырезать кусок гипсокартона, который находится прямо над противопожарным блоком, просверлить в нем отверстие, пропустить кабель и снова заделать отверстие.Оба метода работают очень хорошо, но резка гипсокартона определенно требует больше усилий, потому что вам нужно будет зашпаклевать стену, отшлифовать, а затем перекрасить область.

Не прокладывайте силовые кабели внутри стен!

Я настоятельно рекомендую не прокладывать силовые кабели через стены. Когда я говорю «силовые кабели», я имею в виду силовые кабели для телевизоров, приемников и т. Д., А не настоящие электрические провода (Romax). Фактически это против одной из статей в NEC. Не следует прокладывать силовые кабели через стену вместо постоянной проводки, то есть проводных розеток.Это можно сделать, но если в результате этого возник пожар, то страховая компания может найти причину не возмещать ущерб. Если вы хотите безопасно прокладывать кабели, и вам нужно подключить питание к телевизору или другим устройствам, но вам нужна розетка. Тогда наймите электрика, чтобы он профессионально установил новую розетку. Или вы можете использовать это устройство для самостоятельной установки полупостоянной розетки (она соответствует нормам NEC и безопасна в использовании). Или, если вы действительно знаете, что делаете, сами установите настоящую розетку.Да, это немного больше, но это будет гораздо лучший метод для безопасной прокладки кабелей, при этом соблюдая правила NEC.

Избегайте прокладки кабелей рядом с электрическими линиями.

Низковольтные кабели и электрические линии не должны находиться рядом друг с другом. Это может вызвать помехи в сигналах, отправляемых на подключенную электронику. И любой неизолированный контакт между электрическим проводом и кабелем низкого напряжения может вызвать серьезное повреждение оборудования или даже пожар! Рекомендуется выдерживать расстояние не менее 6 дюймов между электропроводкой и проводкой низкого напряжения.Тем не менее, большинство кабелей теперь довольно хорошо экранированы, так что дюйм или около того, вероятно, будет вполне приемлемым. Помните, что это также относится к осветительным приборам. Если вы прокладываете провод динамика к потолочным динамикам, убедитесь, что проводка находится на приемлемом расстоянии от осветительного прибора. Некоторые осветительные приборы создают сильные электромагнитные помехи (электромагнитные помехи), которые также могут вызывать проблемы с низковольтными кабелями.

Можно безопасно укладывать кабели низкого напряжения и другие кабели в связках.

При прокладке низковольтных кабелей можно связывать их вместе.Это значительно облегчает их прохождение сквозь стены. Пока кабели хорошо изолированы, между сигналами не должно быть помех. Убедитесь, что вы используете качественные кабели. Если это дешевые кабели, то в будущем вы можете столкнуться с проблемами с помехами и другими проблемами. Идите вперед и потратьте немного больше на эти кабели, чтобы убедиться, что у вас не возникнет проблем в будущем.

Осмотрите кабели перед их прокладкой.

Даже не думайте о том, чтобы проложить оборванные и оборванные провода.Просто убедитесь, что кабели в хорошем состоянии, прежде чем пропустить их через стену. Никаких порезов, разрывов и т. Д. Используйте чистые кабели хорошего качества, и вам не о чем беспокоиться!

Заключение

Провести большинство кабелей через стену совершенно безопасно! На самом деле, единственный кабель, который категорически нельзя прокладывать через стену, — это стандартный кабель питания, который подключается к розетке. Эти кабели нагреваются больше, чем большинство других кабелей.
