Как вешать модульные картины из 5 частей на каком расстоянии: На каком расстоянии вешаются модульные картины. Варианты того, как вешать картины на стену

Содержание

Модульные картины расстояние между модулями

Модульные картины вешают на стену по разному, кто то соединяет модули в плотную, так что не остаётся просвета, кто то оставляет промежуток  от  1 до 4 см. Но как правильно? В этой статье я расскажу вам, какое расстояние между модулями (частями картины) является наиболее правильным. Делаю выводы из собственного опыта, как мастер по производству модульных картин.



Правильное расстояние между частями модульной картины.

Я сторонник того что, модульная картина, все таки должна быть модульной, и между её частями должен быть промежуток, ведь в  этом и есть весь её смысл. Для того чтобы, подобрать правильное расстояние между частями модульной картины, нужно учитывать 2 вещи, это толщину подрамников и размер картины.



Посмотреть каталог модульных картин



Расстояние между модулями, равно толщине подрамника

Расстояние между частями модульной картины должно быть таким, чтобы под углом просмотра 45% (сбоку), изображение не прерывалась, а проходила плавно через всю картину. Ведь модульные картины, это картины с галерейной натяжкой, где изображение продолжается с торцов каждой рамки.

В наших модульных картинах, “пропавший” кусочек изображения, который как бы невидимо проходит в промежутке между модулями, я переношу именно на боковые стороны картины. В этом случае, при просмотре картины сбоку, рисунок не теряется, а продолжается.

Чтобы картина не прерывалась, при просмотре 45%, расстояние нужно делать равным размеру толщины подрамника.



Зависимость расстояния между модулями от размера картины.

Второй параметр, на который стоит обратить внимание, это размер картины. Расстояние на толщину подрамника в 2 -3 см, это хорошо только для небольших картин, размером до 1 метра в ширину. Если картина большая, например 150 -200 см в ширину, то здесь расстояние между модулями можно делать больше, например я советую делать 4-5 см, визуально такая картина смотрится лучше.

Также, расстояние более 5 см, можно делать для картин, визуально не связанных между собой общим изображением. Обычно это картины с модулями одинакового размера, сделанные в абстрактном стиле, или разными картинками в каждом модуле. Есть модульные картины, где можно располагать модули как горизонтально, так и вертикально.



Таблица 1. Расстояние в зависимости от размера модульной картины из 5 частей.

Размер картины 80 х 50 см 100 х 60 см 130 х 70 см 150 х 90 см
Расстояние 2см 2 см 2,5 см 3 см



Популярные модульные картины



Как повесить модульную картину из 5 частей

Люди всегда стремятся украсить свои квартиры. Один из самых современных способов декорирования – использование модульных картин. Они смотрятся очень оригинально и интересно. При выборе такого замечательного украшения необходимо знать, как правильно повесить все части картины, чтобы она выглядела эффектно и не терялся смысл композиции. Давайте выясним, как повесить на стену модульную картину, состоящую из 5 частей. Почему именно из 5? Да потому что чем больше фрагментов, тем сложнее задача, и если станет ясно, как разместить полиптих, то справиться с размещением произведения из 2–3 полотен будет просто.

Подготовка и выбор места

Не стоит сразу хвататься за молоток и гвозди, сначала определитесь с расположением картины в квартире.

  • Выберите стену, на которой будет висеть композиция.
  • Попробуйте разложить составные части рядом на полу, чтобы было проще определиться с расположением.
  • Дальнейшее размещение зависит от типа изображения. Если это симметричная композиция, то центр должен приходиться на сегмент, расположенный посередине. В случае асимметричной – на самый крупный или основной смысловой элемент.
  • Теперь определите уровень – высоту, на которой будет висеть картина.

Оптимальным для восприятия изображения считается расстояние в 150–160 см от пола. Другой вариант – отметить линию на уровне глаз. Картина делится этой чертой пополам.

  • Теперь определяемся с расстоянием между модулями. Данный параметр зависит от многих факторов: от размера сегментов, величины рамы и подрамника, а также от самой стены. Как правило, между составными частями оставляют промежуток от 2 до 4 см.
  • Модули крепятся строго параллельно друг другу, только в этом случае композиция будет смотреться красиво, приятно и логично.
  • При работе с модулями, рисунок на которых должен располагаться со смещением, нужно сначала выполнить разметку, как показано на следующем фото. Правильное определение уровней элементов поможет не нарушить целостность композиции из пяти частей.

Варианты крепления на стене

Есть несколько вариантов подвешивания модульного полотна. Из них подбирается подходящий по силам и возможностям.

  • Двухсторонний скотч. Липкую ленту закрепляют одной стороной на заднем бортике картины, второй – на самой стене. Недостаток скотча – липкие следы на поверхностях, что негативно скажется при перевешивании холста. Также крепление на ленту не всегда надежно и однозначно не подойдет, если стена оклеена рельефными обоями. Главные преимущества способа – простота и дешевизна.
  • Крючки с липкой основой. При выборе этого варианта важно подобрать приспособления по размеру и по весу правильно, чтобы они выдержали модули. Это также простой и эффективный способ, однако придется поискать такой крепеж по магазинам.
  • Специальные системы для крепления картин (см. фото). Одна часть устройства монтируется на стену, вторая – сзади на раму холста. Из преимуществ – отсутствие липких следов на поверхностях после удаления приспособления. Такой тип крепежа подходит для оснований, оклеенных обоями.
  • Классический вариант – дюбели или гвозди. Выбор метизов зависит от материала стен. Дюбели подойдут для бетонного основания, гвозди – для деревянных поверхностей, ОСБ плит. Повесить картину на стену из гипсокартона можно, вкрутив в нее саморезы. Очень тяжелые изделия вешаются на специальные дюбели для ГКЛ – «бабочки».

Порядок работы

Независимо от выбранного способа крепления действия производятся по строгому алгоритму. Только в этом случае удастся повесить картину ровно и правильно, так, чтобы она радовала глаз.

  1. Сначала вешают центральный сегмент изображения (находящийся в середине или имеющий самый большой размер). Его прикладывают к стене, определяя оптимальный уровень и размещение. Когда решено, где должен находиться центральный элемент, его обводят по контуру. Это будет своеобразная разметка.
  2. Теперь картину предварительно устанавливают и оценивают, насколько она уместна. Также выставляют полотно по горизонтали и вертикали. Ровность определяют уровнем.
  3. Теперь переходят к крепежу одним из вышеназванных способов:  с помощью специальной системы, крючков, дюбелей или двусторонней липкой ленты.
  4. Затем от центрального элемента переходят к боковым фрагментам. Если предусмотрено смещение, его необходимо учитывать при крепеже и соответственно сдвигать составные части относительно друг друга или центра.

Крепим картину, соблюдая правильную последовательность действий

Когда все элементы будут на месте, можно любоваться полученным результатом. Оказывается, прикрепить картину к стене не так уж и сложно. А увидеть, как это делается, можно на видео ниже.

Как повесить модульную картину правильно: расстояние, приспособления

Все о закреплении модульной картины

Особенности декора

Место крепления

Способ крепежа

Инструкция

Многим приглянулись необычные полотна, состоящие из нескольких частей. Их особенность в том, что общая композиция разбивается на фрагменты, которые закрепляются на расстоянии одна от другой. Это дает особый эффект, если элементов много и размещаются они на разных уровнях. С учетом их особенностей некоторые затрудняются, как вешать модульные картины на стену. Многое зависит от количества фрагментов, составляющих декор.

Виды модульных картин:

  • диптих, включает две части;
  • триптих — три элемента;
  • пенаптих — пять частей;
  • полиптих — больше пяти элементов.

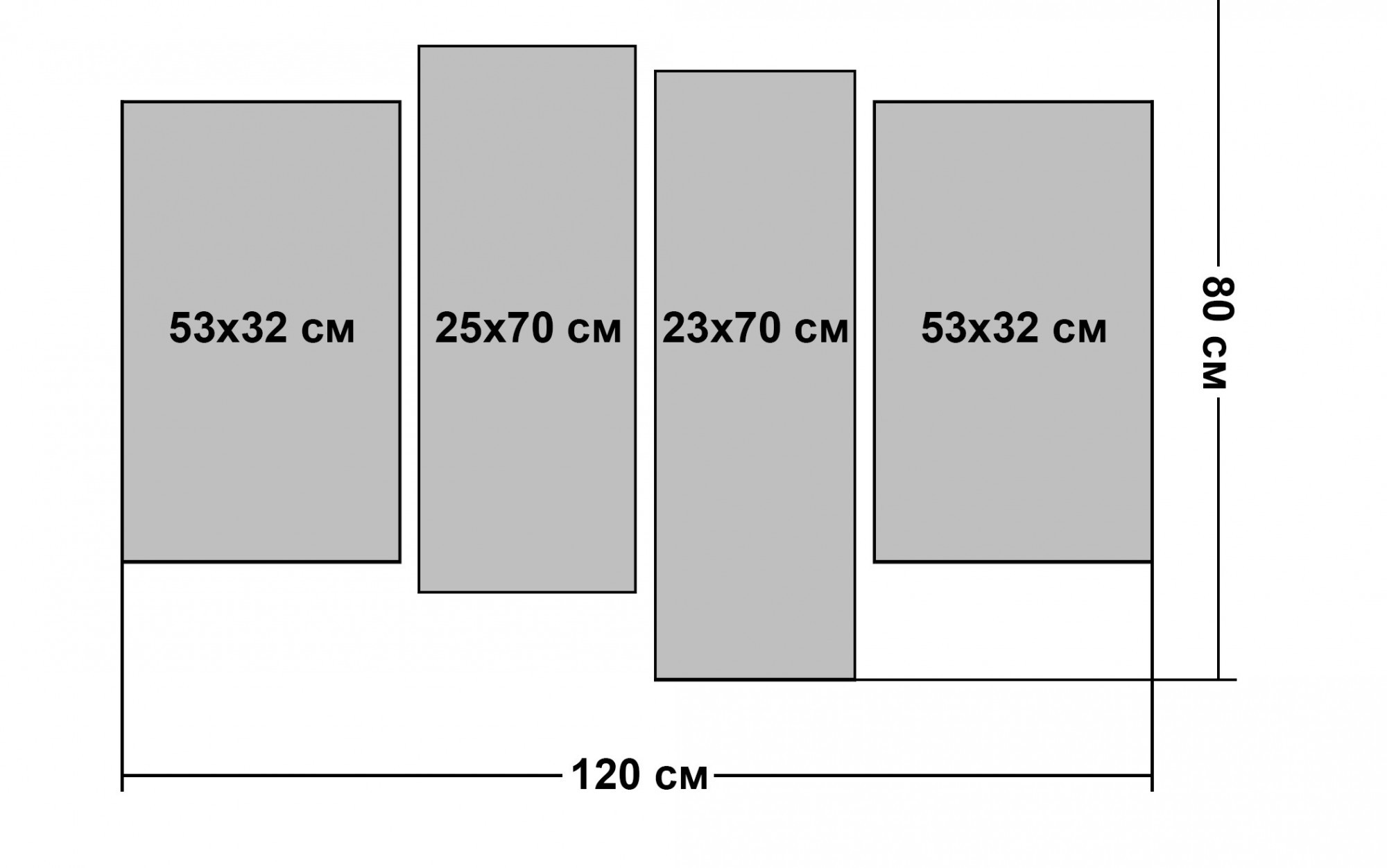

Последние два варианта сложнее всего повесить правильно. Размеры и количество элементов никак не зависят друг от друга. Можно найти полиптихи из небольших по площади элементов или внушительные диптихи.

Чтобы изображение хорошо вписалось в интерьер, нужно правильно выбрать для него место. Большие композиции не будут смотреться в тесных, заставленных мебелью комнатах. Для них нужно полностью освободить стену.

При выборе места для модуля важно помнить про правильное освещение. Его должно быть достаточно, чтобы краски заиграли. Для этого, возможно, придется поставить подсветку. Естественное освещение не всегда полезно для полотна. Так, масляные краски быстро выгорают и портятся под прямыми лучами солнца.

Изображение хорошо воспринимается, если расположено на правильной высоте. Обычно это 150-160 см от уровня пола. Можно поступить иначе. На уровне глаз на стене ставится отметка, через которую проводится горизонталь. Она должна делить полотно пополам. Произведение, расположенное на таком уровне воспринимается лучше всего.

Осталось определить, на каком расстоянии один от другого закреплять блоки. Строгое правило здесь только одно: они должны идти параллельно друг другу. Малейший перекос недопустим. Он слишком заметен и портит впечатление от композиции. «Разводят» фрагменты на разные расстояния. Это индивидуально и зависит от нескольких факторов:

  • размера блоков;
  • размеров стены;
  • наличие рамы и ее ширина.

Оптимальным считается зазор в 20-40 мм.

Каждый из фрагментов модуля конструктивно является отдельным полотном. Его можно закрепить любым подходящим способом. Главное, чтобы крепеж был надежным. Он должен длительное время выдерживать вес картины. Проще всего установить в качестве крепежа саморез, вкрутив в его в дюбель. Так поступают с твердыми основаниями: бетоном, кирпичом и т.п. В дерево вбивают гвозди нужной длины.

В любом случае после демонтажа на стене останутся отверстия. Можно не портить основу, но тогда придется воспользоваться крепежами другого типа.

Двусторонний скотч

Лента на тканевой основе, с обеих сторон которой нанесен клей. Очень удобно для закрепления нетяжелых предметов. Важно подобрать материал так, чтобы он надежно удерживал изделие.

Как правильно повесить модульную картину с помощью двустороннего скотча
  1. Разрезаем ленту на кусочки длиной 10-12 см. На каждый блок понадобится минимум четыре таких отрезка. Все зависит от его размеров.
  2. Убираем с одной стороны скотча защитную пленку и прикладываем его к обратной стороне рамы. Обязательно захватываем углы.
  3. Снимаем пленку со второй стороны ленты.
  4. Точным движением с небольшим усилием прижимаем раму к предназначенному для установки месту.

Жидкие гвозди

Прочный клеевой состав, который надежно закрепит конструкцию на основании. Единственное условие, что нужно соблюдать, выбирая такой способ закрепления, это идеально выровненная основа. Рама плотно к нему прижимается, даже небольшие изъяны станут заметны, проявившись в виде перекосов модулей.

Как крепить картину на жидкие гвозди
  1. Кладем блок на ровную поверхность внешней стороной вниз.
  2. Готовим клей к работе. Наносим его сплошной полосой по всему периметру рамы. Если фрагмент невелик, можно уложить клей участками.
  3. Прижимаем деталь к основанию, ориентируясь на разметку. Пока клеящий состав не отвердел, а на это уходит несколько минут, конструкцию можно двигать, выставляя по уровню. Следы клея сразу же удаляем.

Крючки типа «паучок»

Крепеж разработан специально для щадящего, но надежного закрепления конструкций. Название он получил за отдаленное сходство с пауком. Это крючок, в широкой верхней части которого располагаются несколько тонких гвоздиков. Они изготовлены из прочного металла и заострены. Поэтому легко входят в любой материал. Количество гвоздиков разнится от двух до пяти. Чем их больше, тем крепче удерживается на месте крепеж.

Как прикрепить модули к стене с помощью крючков
  1. Гвоздики поочередно вытягиваем в сторону верхней части крючка.
  2. Ставим его на нужное место.
  3. Молотком забиваем гвозди в основу.

Паучки выглядят не очень надежно, но удерживают достаточно большой вес. В зависимости от размеров на них можно повесить рамы весом от 2 до 9 кг.

Крепление с «липучкой»

Выпускается несколько подобных систем под названием «Крепс», «Комманд» и других. Внешне они напоминают двусторонний скотч. Отличие в том, что клеевой слой нанесен только с одной стороны. С другой закреплена лента-контакт или липучка. Одна половинка монтируется на стену, вторая — на раму. Затем половинки ленты-контакта стыкуются. Они хорошо держат полотно на месте. Установить крепеж не сложно. Как это сделать, можно рассмотреть на видео.

Есть еще много вариантов на что закрепить изображение. Удобно использовать так называемый «умный фиксатор». Это небольшие полиуретановые прямоугольнички, которые легко закрепляются на любую основу. Оригинально смотрятся блоки на подвесной системе. Это закрепленный под потолком кронштейн из металла, дерева либо пластика. На нем подвешены шнуры или рейки, к которым крепятся составляющие композиции.

С их помощью элементы закрепляют на разной высоте, регулируют расстояние между ними. Иногда на подвесные системы устанавливается подъемный механизм. Тогда модули можно будет поднимать или опускать, выбирая подходящую высоту их расположения. Или просто менять положение изображения, чтобы внести разнообразие в наскучившее оформление.

Перед началом работы полотна аккуратно распаковывают, готовят крепежи и необходимые инструменты. В любом случае понадобится уровень и карандаш, которым наносится разметка. Маркер или фломастер не подойдет, они оставят слишком яркие следы.

На этом этапе хорошо поэкспериментировать с расстоянием между частями. Их сдвигают поближе, раздвигают, и смотрят как лучше. Таким способом проще всего подобрать оптимальное расстояние, чтобы картина выглядела наиболее выигрышно.

После этого нужно определить ключевой фрагмент композиции. Это неактуально для диптихов. У триптиха таковым будет средняя деталь. Если нужно повесить модульную картину из 5 частей или больше, придется подумать. Как показывает практика, центральный элемент не всегда бывает ключевым, если детали разновеликие. В этом случае искомый блок будет самым большим.

От него выстраивается изображение, поэтому его закрепляют первым.

Монтаж картины-полиптиха

  1. Размечаем основание. Прикладываем ключевой модуль к стене, выбираем для него оптимальное место. Обводим карандашом.
  2. Берем уровень, уточняем горизонталь. Если нужно, исправляем разметку. Еще раз ставим полотно, чтобы убедиться в правильности его расположения.
  3. Любым подходящим способом закрепляем блок на основании.
  4. Вешаем боковой фрагмент. Намечаем его местоположение. Для этого смещаемся от уже закрепленного элемента на выбранное заранее расстояние. Прикладываем деталь к основе, обводим карандашом.
  5. С помощью уровня отстраиваем вертикаль и горизонталь. Еще раз примеряем раму.
  6. Закрепляем элемент на основании, проверяем прочность крепежа.

Аналогично поступаем со всеми оставшимися частями композиции, сколько бы их не осталось. Очень важно закрепить их строго параллельно друг другу. Даже минимальные перекосы испортят вид декора, нарушат целостность его восприятия. Поэтому в ходе работы обязательно используем уровень, контролируем таким образом точность вертикали и горизонтали.

Если опыта в проведении таких работ недостаточно, предлагаем посмотреть видео. Оно расскажет, как повесить на стену модульные картины.

Технически процесс закрепления модулей несложен. С ним справится каждый начинающий мастер. Но при этом очень важно правильно разметить стену и собрать на ней всю композицию. Особенно, если она состоит из пяти или более частей. Понадобится точность и аккуратность, чтобы все они разместились строго параллельно, на равном расстоянии. Только тогда картина будет восприниматься цельной.

Как повесить модульную картину из 5 частей на стену?

Декорирование интерьера — самая увлекательная часть ремонта. В последнее время особой популярностью пользуется оформление комнат модульными картинами. Они представляют собой композицию из двух и более полотен, расположенных на относительно небольшом расстоянии друг от друга. В такой композиции картины могут состоять из полотен на одну тематику, или же создавать единую цельную композицию. Сегодня речь пойдет о пентаптихе, или, проще говоря, о модульной картине, состоящей из 5 частей. Особое внимание стоит уделить размещению такой композиции на стене. Прочитав данную статью, вы узнаете, как повесить модульную картину из 5 частей на стену, какие бывают способы ее фиксации.

к содержанию ↑

Виды модульных картин

Модульные композиции могут состоять из нескольких частей. Композиция, состоящая из двух элементов, называется диптих, из трех — триптих, а из четырех и пяти — квадриптих и пентаптих соответственно. В случае, если композиция состоит из пяти и более элементов, то ее именуют полиптих.

Модульные картины представляют собой единый тематический рисунок, разбитый на части. Такие части вешаются друг от друга на небольшом расстоянии. Они могут состоять из частей, идентичных по размеру и размещающихся на одной линии. Существуют модульные композиции, элементы которых отличаются по размеру друг от друга и вешаются на стену в определенном порядке.

к содержанию ↑

Основные принципы размещения модульных картин

Прежде чем приступить к монтажу модулей, стоит определиться с их точным размещением, последовательностью, в которой они будут висеть на стене, ознакомиться с основными правилами расположения. Учитывая все эти нюансы, вы будете знать, как правильно вешать модульные картины на стену.

Основные принципы размещения картин:

  • Прежде чем совершить покупку модульной картины, определитесь с цветовой гаммой композиции — она должна гармонировать с вашим интерьером.
  • Определитесь с местом размещения модульной композиции — для ее правильного расположения требуется свободное пространство на стене, оно не должно быть перегружено дополнительными элементами декора.
  • Помните, что горизонтальные композиции имеют свойство расширять стену.
  • Выбрав стену для расположения композиции, разложите модули на полу, определитесь с последовательностью их размещения. Соблюдая рекомендованное расстояние между модулями, измерьте окончательный габарит всех композиций и убедитесь, что они без проблем поместятся на стене.
  • Прежде чем приступить к монтажу модулей, необходимо определить центральный или ключевой элемент — с него будет начинаться процесс монтажа. Все последующие элементы фиксируются после монтажа главного элемента.
  • Если модули имеют одинаковый размер, то ключевым будет центральный элемент. Если они отличаются по размеру и вешаются не симметрично, то необходимо будет определить картину с ключевым изображением, как правило, это — самый большой по размеру холст.
  • Вешая первый модуль, воспользуйтесь строительным уровнем. Очень важно поместить полотно ровно над уровнем пола. Отметьте на стене ровную линию горизонта.
  • Специалисты рекомендуют располагать полотна таким образом, чтобы они находились на стене на уровне глаз. Это составляет примерно 1,5 метра. При этом не забывайте учитывать высоту потолков.
  • Если модульные картины нарисованы масляными красками, то избегайте попадания на них прямых солнечных лучей. Так ваши полотна не утратят красочности.
  • Расстояние между модулями должно составлять от 2 до 4 сантиметров. Если цвет стен сливается с цветовой гаммой картин, то расстояния лучше делать больше. Если картины выделяются на цвете стены, контрастируют с ней, то будет достаточно и 2-х сантиметрового расстояния между модульными элементами.
  • Сделайте контрольную примерку модулей, чтобы не пришлось перевешивать их после фиксации. Заранее определитесь с последовательностью размещения модулей — вы не должны решать, как вешать картины из нескольких частей на стену в процессе монтажа, на данном этапе вы должны иметь четкую схему расположения.

Помните, что, как и во многих других случаях, действует правило: семь раз отмерь, один раз отрежь. Не является исключением и монтаж модулей. А еще, если вы увлекаетесь различными видами творчества, просмотрите наши мастер-классы и интересные идеи, чтобы сделать модульные картины своими руками.

к содержанию ↑

Способы крепления модулей картины

Если вы определились с последовательностью размещения элементов модульной картины, то пришло время ознакомиться и со способами их крепления. Будет правильным детально остановиться на основных из них.

Монтаж на жидкие гвозди

Специальный клей, или так называемые “жидкие гвозди”, — очень популярный и удобный способ крепления элементов. Такой клей можно приобрести в каждом строительном магазине. Он выпускается в тюбиках большого объема с наконечником, предназначенным для использования в специальном монтажном пистолете. Также доступны в продаже тюбики небольшого объема, в таком же формате, как и обычный бытовой клей для ремонта.

Важно! “Жидкие гвозди” способны надежно приклеить полотна к стене, они не оставляют после себя жирные пятна на поверхности, и на обоях в частности. Такой клей не боится перепадов температур и скачков влажности, соответственно — его можно использовать в любых помещениях, в том числе и на кухне.

Особенности работы:

  1. “Жидкие гвозди” необходимо наносить на чистую поверхность, в идеале она должна быть обезжирена — это обеспечит более качественное склеивание предметов.
  2. В зависимости от габаритов картины и ее веса, клей нужно наносить точечно, полосами, сеткой или на всю приклеиваемую площадь.
  3. После нанесения клея необходимо прижать модуль к стене примерно на 2 минуты.
  4. Далее — дать клею высохнуть, исключив любые нагрузки на предмет примерно на сутки. По возможности, на это время следует прижать чем-то картину к стене, для того чтобы она надежно приклеилась к ней.

Важно! Не забывайте при выборе изображений учитывать стилистику помещений и их назначение. Разобраться в нюансах и тонкостях вам поможет информация из следующих статей:

Монтаж гвоздями и дюбелями

На что вешать модульные картины на стену, если они имеют довольно-таки большой вес? В данном случае вам лучше остановить свой выбор на фиксации картин при помощи гвоздей.

Важно! Данный способ монтажа подойдет тем, кто не боится оставить в стене отверстия, а также длительное время не планирует снимать картины со своего места. Поэтому, если вы решили повесить модульную композицию из 5 частей на гвозди, то со всей серьезностью подойдите к выбору зоны расположения будущей композиции, произведите тщательные замеры, после этого просверлите отверстия.

Алгоритм действий при монтаже на дюбели и гвозди следующий:

  1. Определите главный элемент композиции, пометьте границы его размещения, используя карандаш и строительный уровень.
  2. Отметьте на стене места отверстий, отталкиваясь от расположения крепежных элементов на картине.
  3. Просверлите отверстия согласно меткам
  4. В проделанные отверстия вбейте гвоздь или вставьте дюбель.
  5. Повесьте главный элемент модуля.
  6. Соблюдая рекомендованные расстояния и параллельность, отметьте расположение последующих модулей, зафиксируйте их аналогичным способом.

Как видите, этот способ довольно-таки прост в исполнении. Если ваши полотна имеют внушительные габариты, стоит воспользоваться именно таким методом крепления.

Монтаж на двусторонний скотч или липучки

При размещении модулей на стене при помощи двустороннего скотча или липучек стоит учитывать, что данный способ подойдет исключительно для легких картин. Он хорош для хозяев, которые любят часто обновлять интерьер, делать перестановки, когда предполагается периодическая замена элементов декора.

Прежде всего, необходимо отметить место размещения центрального элемента картины, изнутри приклеить к модулю двусторонний скотч и сняв защитную пленку прижать модуль к стене. Аналогичные действия повторить с последующими модулями.

Важно! Липучки для фиксации картин и холстов можно приобрести в швейном магазине. Действуют они по знакомому всем принципу липучек, только в этом случае липучки не пришиваются к изделию, а приклеиваются клейкой стороной, предварительно закрытой защитной пленкой. Частота размещения таких липучек зависит от габаритов картины и ее веса.

Это — довольно-таки удобный и быстрый способ монтажа. Если вы решите снять картину, то вам достаточно будет всего лишь удалить со стены липкий слой скотча или липучки.

Монтаж картины на крючки на липкой ленте

Поскольку с тыльной стороны картины всегда имеются крепежи, для того чтобы повесить за них модуль, можно вместо гвоздей использовать небольшие пластиковые крючки, которые фиксируются к стене на двусторонний скотч. Такие крючки можно приобрести в строительном магазине.

Как и в случае крепежа на гвозди или дюбеля:

  • Необходимо точно отметить место размещения крючков и приклеить их к стене при помощи двустороннего скотча, размещенного на тыльной стороне такого крючка.
  • Далее надо зафиксировать на них модули, начиная с главного элемента.

Важно! Такой способ крепления подойдет для легких и не слишком габаритных картин. Использовать их лучше на ровных поверхностях, на которых хорошо держится двусторонний скотч.

Монтаж на настенные крючки “паучки”

Данные крюки представляют собой пластиковый крючок, в основании которого расположено несколько острых тонких  гвоздей. Прикладывая крючок в нужное место, необходимо забить гвозди в стену при помощи молотка. Такой способ монтажа не требует сверления и подходит для поверхностей из бетона и кирпича.

Важно! Такие крючки еще называют настенными крючками для картин. Они выдерживают практически любые нагрузки, так как выпускаются разных размеров. Достаточно подобрать держатель согласно массе, которую он способен выдержать — эта масса должна быть не меньше, нежели масса модуля.

После демонтажа таких креплений остаются практически незаметные следы. Поэтому вы без труда сможете разместить на стене модульные картины. Как крепить на стену элементы, в какой последовательности это стоит делать — было описано выше. Достаточно следовать уже знакомым вам рекомендациям.

к содержанию ↑

Видеоматериал

Теперь вы знаете, как правильно вешать модульные картины на стену, без труда сможете выбрать подходящий для вас способ крепления. Не забывайте предварительно определять схему расположения элементов модуля, выбирать композицию согласно стилистике помещения. Если вы будете соблюдать все рекомендации специалистов, то модульная картина отлично впишется в интерьер, будет радовать вас своим видом длительное время.

Поделиться в соц. сетях:

Как повесить модульные картины — фото на стене и в интерьере

В статье рассмотрим варианты как повесить модульные картины на стену в интерьере гостиной над диваном и на кухне с фото инструкцией. Разберем классификацию и рассмотрим множество идей для исполнения. Материал разделен на три главы.

  • Понятие, классификация.
  • Какими способами закрепить на стене.
  • Сравнительная таблица разных видов картин и большая галерея фотографий.

На фото – триптих. В статье рассмотрим как вешать картины такого типа.

Понятие

Модульные картины в интерьере – украшение для любого жилья. Представляют любое изображение (репродукция известного полотна, фотография или рисунок), разделенное на несколько сегментов. Выглядит эффектно, стильно и весьма концептуально – подобными изображениями украшают гостиные и студии.

Триптих над кроватью

Рисунки используются разнообразные – изображение представляет одно полотно, разделенное на несколько частей. Это разные изображения, объединенные одним сюжетом, что придает общему впечатлению от увиденного эффект динамики.

Водопады

Сегменты разделяются на квадраты или прямоугольники. Последние более предпочтительны, потому как визуально передают пропорции точнее. Существуют и наиболее изящные дизайнерские решения – овальные, волнообразные, ромбовидные и пр.

Цветы

Классификация

Выделим две основные классификации:

  • по количеству сегментов;
  • по расположению на поверхности стены.

Рассмотрим каждую из вариаций подробнее.

По количеству сегментов

Картины содержат от 2 и более сегментов, имеют свое название. Рассмотрим подробней.

Фото Название Описание
Диптих 1. Изображение делится на две части. К нему прибегают если картина богата на мелочи и насыщена деталями.
Триптих 2. Изображение, состоящее из трех частей. Выбирают если требуется добавить в дизайн интерьера динамики.
Полиптих 3. Состоят из 4-х и более изображений, делаются из больших полотен отвлеченной тематики – это как пейзажные зарисовки, так и абстракции.

Варианты расположения

Создавайте разные комбинации: горизонтально или вертикально, симметрично или произвольно. Ориентация всех частей бывает неодинаковой, некоторые изображения параллельны полу, другие – располагаются перпендикулярно или под углом.

Дорога в лесу

Модульные картины на кухню – подбираем идею

Выбирая модульную картину на кухню, рекомендуем смотреть на следующие варианты:

  • Изображения еды и и фруктов – апельсины, сыр, круасаны, торты, салаты, бисквиты;
  • Картины цветов и красивых пейзажей – всегда актуально;
  • Кофе, вино и другие напитки – будут радовать ваш взор;

модульные картины на кухню

Предлагаем ознакомиться с разными идеями, чтобы понять какие бывают модульные картины. Фото в интерьере увеличиваются при нажатии мышкой.

Правила расположения модульной картины в интерьере гостиной над диваном: фото инструкция

Разберем как расположить модульные картины в интерьере гостиной над диваном. Фото пошагового процесса с комментариями приведены в таблице ниже.

Совет: Рассчитать высоту для подвеса полотна просто – это 150-160 см от уровня пола (на уровне глаз). Если картина должна висеть в детской, разместите её на уровне глаз ребенка (не забывайте, что дети растут).

1. Перед монтажом расставьте части картины у стены или на диване. Вы получите представление о габаритах, увидите, будет ли она гармонировать с мебелью и стилистическим дизайном квартиры.
2. Монтировать с центрального модуля. Если картина полиптичная, определите, какой из сегментов несет важную информативную функцию, и отталкивайтесь от него. Главный сегмент приложите к стене и аккуратно обведите углы. Карандашом наметьте точку, где будете вбивать гвоздь (если крепление будет проходить гвоздями).
3. Как только первый модуль укреплен – крепите остальные. Чтобы было проще, расчертите одну горизонтальную линию, по которой разместятся все полотна.

Подробнее в видео:

Важно: Расстояние между модулями не больше 4 см, иначе картина не будет смотреться цельно. Если стена небольшая и пространства мало, расстояние сократите до 2 см.

Как повесить модульную картину саморезами

Отвечая на вопрос как вешать модульные картины на стену отметим, что задача выполняется либо саморезами, либо с вариантом без сверления стен. Рассмотрим процесс подвеса с использованием дрели (или перфоратора), а после – 5 вариантов без “дырок” в стенах.

Крепление саморезами не предпочтительно из-за фактора порчи поверхности. На месте гвоздя останется дырка, куда нужно что-то вешать, заделывать ее или заклеивать. Если материал, из которого сделана картина, массивен, иные виды креплений окажутся ненадежны.

Подумайте о весе полотна и прочности стены. Саморезы были и остаются наиболее качественным и прочным вариантом крепления (не требует вмешательства профессионалов). Чтобы просверлить бетонную стену, используйте перфоратор.

1. Отмечаем отверстие в стене уровнем и карандашом.
2. Просверливаем отверстие перфоратором  (используйте дрель в ударном режиме).
3. В получившееся отверстие вставьте дюбель из пластмассы, вкрутите в него саморез. На этом вопрос как повесить модульные картины на стену правильно с использованием саморезов решен.

Совет: Если под рукой не оказалось перфоратора, отверстие пробивается пробойником (допускается использовать и сверло для перфоратора). Для этого установите пробойник перпендикулярно стене и несколько раз сильно ударьте по его хвостовику, после поверните пробойник и так же несколько раз ударьте.

Варианты подвеса без сверления стен

Отдельного внимания заслуживает рассмотрение вопроса про крепление для модульных картин без сверления, а их много:

  • жидкие гвозди;
  • двусторонний скотч;
  • система Сommand;
  • крючок;
  • умный фиксатор.

Каждый из вариантов заслуживает внимания и используются в быту. Давайте разбираться, как повесить картину на стену правильно, используя эти способы.

Жидкие гвозди

жидкие гвозди

Если требуется прочно соединить полотно с недостаточно ровной поверхностью стены, используйте жидкие гвозди. Подобное средство надежно и экологично – картины вешают в спальне, на кухне и в гостиной. Кухонная влажность составу гвоздей не вредит, сырости и тепла “гвозди” не боятся.

1. Используя строительный уровень, карандаш и рулетку, сделайте отметки на поверхности стены. Подготовьте “гвозди” к использованию. Вставьте тюбик в специальный строительный пистолет.
2. Нанесите клей тонким слоем на углы. Важно делать тонкий слой в 1-2 мм, чтобы клей не вылез за границы при креплении.
3. Крепим первое полотно. Тряпкой убираем выступивший клей. Наносим клей на оставшиеся полотна и крепим их. Следите чтобы они располагались по одной линии.

Двусторонний скотч или липучки

Этот вариант не годится для фактурных обоев – скотч клеится прямо на стену, фактурность мешает ему схватиться. Удачным вариантом выступят стены из гипсокартона (их не рекомендуется сверлить, иначе стена треснет и начнет разрушаться).

Чтобы убедиться в надежности скотча, желательно отдать предпочтение варианту из ткани. Использовать его просто – наклейте пару кусочков на раму, после приклейте к стене.

Система Command

Эти клейкие застежки представляют пару полосок, куда нанесен слой клея. Одна полоска крепится на поверхность стены, вторую размещают на предмет. Легким нажатием они защелкиваются между собой и удерживают предмет на стене. Точно так же легко удаляются.

Встречаются в виде липучек липучек-крючков (последние представляют собой полоску из пластика видом похожую на крючок, клеевой слой у него находится на обратной стороне).

Система Command

Важно: Стоит заметить, что на текстурных обоях такой вид крепления нежелателен – они слишком деликатны.

Крючок

Вариант для тяжелых полотен. Приклейте крючок к стене и повесьте на него сегмент картины. Крючок выдержит вес до килограмма. Чтобы не акцентировать на нем внимание, предлагается его спрятать под кусочком обоев.

Крепления картины крючками

Если полотно по каким-то причинам будет снято со стены вместе с крючком, то на месте крепления останутся лишь небольшие отверстия. Чтобы избавится от них, достаточно потереть место тканью.

Умный фиксатор

Это крепление модульных картин к стене любят рекламировать в интернет-магазинах. Считается, что выдерживает это устройство около двух килограмм веса, а закрепить его легко на ткани, обоях и стеклянной поверхности.

Умные фиксаторы

Удержат картину они только на гладкой глянцевой поверхности, а попытки закрепить на обои терпят сокрушительное фиаско.

Сравнительная таблица разных типов креплений

Предлагаем таблицу типов крепления с достоинствами и недостатками вариантов и возможностей касательно вопроса как вешать модульные картины на стену.

После того как разобрались какое крепление использовать на стене, определитесь с вариантом модульной картины. Фото разных вариантов мы предлагаем посмотреть ниже!

Фото идеи в интерьере

полезные советы по выбору места и красивой развеске

Плюсы и минусы использования модульных картин в интерьере. Классификация модульных картин в зависимости от количества фрагментов и особенностей размещения. 5 способов закрепления на стене. Видео

Что собой представляет модульная картина

Во многих домах есть картины, которые являются неотъемлемой частью интерьера. С их помощью можно не только красиво декорировать помещения, но и сделать их визуально более просторными. В последнее время большую популярность приобрели модульные картины, представляющие собой единую композицию, разбитую на несколько отдельных сегментов. Холсты таких декоративных элементов изготавливают из натуральных и синтетических материалов.

Таблица 1. Разновидности картин из нескольких модулей

Каждый из элементов декоративного полотна имеет отдельное расположение от остальных модулей. Они могут иметь как одинаковые размеры, так и различные, что придаёт композиции особый колорит. Также сегменты располагаются в одну линию либо имеют различные вариации.

Диагональное расположение полиптиха

Совет! Необычную модульную картину можно сделать самостоятельно. Самым простым способом является изготовление интересных сюжетов в виде большой фотографии, которая наносится на полимерную основу. Затем она делится на модули, закрепляется на рамке и крепится к стене.

Что такое модульная картина

Отличительной чертой модульной картины является тот факт, что в цельное изображение полотно собирается из нескольких частей. На сегодняшний день очень популярны модульные картины, где каждая составляющая часть разного размера, что придает изображению особую привлекательность и креативность. В большинстве случаев данные картины составляются из трех, либо пяти частей, которые остаются без рамки, чтобы не терялась целостность полотна.

Но, чтобы модульная картина стала поистине украшением помещения, то при ее размещении необходимо учитывать некоторые тонкости и правила монтажа подобных полотен.

Как правильно выбрать подходящее место под модульную картину

Чтобы композиция из нескольких сегментов гармонировала с интерьером дома, необходимо выбрать для этого соответствующее место. Также отметим, что абстрактные сюжеты на полотнах лучше использовать, если комнаты выполнены в современном стиле, а натюрморты хорошо смотрятся при наличии классического оформления либо прованса.

Гармоничное сочетание модульного полотна с предметами интерьера

В помещениях с невысокими потолками рекомендуется выбирать модули, которые ориентированы для вертикального расположения. Это позволит визуально сделать комнату выше. Если повесить полотна, которые предназначены для горизонтального размещения, стены комнат будут казаться шире.

Как правило, модульные композиции фиксируют на высоте 1500 мм от пола. Это оптимальное размещение, которое нормально воспринимается взглядом человека. Если планируется монтаж полотен с вертикальной ориентацией, на такой высоте должен находиться центральный сегмент изображения.

Крупные полотна над диваном в гостиной

Не стоит вблизи корпусной мебели вешать композиции с большими габаритами, поскольку от этого создаётся ощущение перегруженности пространства. Такие модули лучше размещать на стенах с открытым пространством. Хорошо смотрятся крупные полотна над диванами и кроватями.

Стандартный вариант установки полотна на стену

После выбора изделия и выбора места его расположения можно приступать к монтажу. Для этого нужно сделать следующее:

Пошаговая инструкция монтажа модульной картины на стену на саморезы

  • Отмерить рулеткой место крепления центрального фрагмента и отметить его карандашом (лучше обвести контур, приложив изделие).
  • Просверлить отверстие в месте крепления и вбить в него дюбель, в который вкрутить саморез.
  • Установить основную часть и проверить правильность ее расположения уровнемером.
  • Таким же образом монтировать следующие фрагменты.

На заметку! Для сохранения целостности композиции лучше не делать большие промежутки между элементами. Оптимальный размер – 2-3 см.

Выбор оптимального расстояния между модульными картинами

Пространственное расположение элементов системы относительно друг друга во многом определяет целостность восприятия изображения. Рекомендуется выбирать расстояние между модульными картинами в пределах 1,5−2, см. Увеличение зазора до 4 см приведёт к тому, что каждый фрагмент будет восприниматься по отдельности. При ограниченном пространстве или небольшой площади стены, на которую планируется повесить модули, расстояние можно уменьшить до минимума.

Максимальное расстояние между элементами − 4 см

Что еще применяют для фиксации?

Подвесные держатели для картин и фото — специальные рейки из металла, древесины, пластика, закрепляемые под потолочным пространством. На них есть вертикальные основания, куда и устанавливаются рамы. На этих стержнях модули можно без труда перемещать вниз или вверх.

Как повесить модульную картину из 5 частей без гвоздей другими способами? Для этого можно применять нитевые направляющие с крючками на концах. Такая система более сложная, позволяет опускать и поднимать полотно на желаемое расстояние.

Как вешать картины на стену − варианты крепежа для модульных картин

Используем крючок-паучок для картин

Рассмотрим, как вешать на стену модульные картины, используя простое приспособление «крючок-паучок». Оно представляет собой конструкцию в виде пластикового крюка с небольшим основанием, на котором располагаются стальные стержни.

Установка крепления «крючок-паучок»

Чтобы его закрепить на поверхности, следует приложить к ней металлические крепления, после чего легко ударить молотком. Стержни прочно зафиксируют крюк, и на него можно вешать картину. Обычно данный вид крепежа используют для оштукатуренных стен, поверх которых поклеены обои. Если всё же непонятно, как вешать модульные картины на стену, видео позволит быстро разобраться в этом вопросе. Правильное использование крепления крючок-паучок для фиксации картин в видео ниже:

Система «Command»

Как прикрепить к стене картину без специальных инструментов? Для этого достаточно использовать систему «Command», которая представляет собой полосы с липучками. Она позволяет зафиксировать композицию практически на любой поверхности.

Для начала рекомендуется сделать на стене разметку, чтобы модули ровно висели. Затем липучки крепятся к стене и самому модулю на одинаковом расстоянии друг от друга (см. фото). После этого нужно прижать сегмент картины к поверхности на несколько секунд. Аналогичным образом монтируются остальные части композиции.

Крепление картины при помощи системы «Command»

Простой монтаж на липучку

Если требуется недорогое крепление для картин на стену, следует обратить внимание на обычную липучку. Количество фиксаторов будет зависеть от веса картины и количества модулей.

Липучка как элемент крепления для модульной картины

Как и в случае с системой «Command», необходимо сделать на стене и рамке сегмента предварительную разметку, после чего закрепить липучку и повесить композицию. Данный способ отлично подходит тем людям, которые часто меняют обстановку в доме. Аналогичным образом можно повесить модули при помощи двустороннего скотча.

Проводим установку при помощи жидких гвоздей

Если необходимо зафиксировать композицию, и нет представления о том, как правильно вешать модульные картины на стену без специальных инструментов, следует использовать жидкие гвозди. Они позволяют надёжно удерживать части композиций с большим весом (до 20 кг). Чтобы при помощи полимерного клея зафиксировать картину, нужно придерживаться следующей последовательности:

  • разметить на стене местоположение модулей;
  • нанести жидкие гвозди по периметру картины;
  • прижать сегмент к вертикальной поверхности;
  • удерживать модуль в течение нескольких минут.

Обратите внимание, что полиакриловые герметики после высыхания образуют очень прочные соединения, поэтому модули будут надёжно закреплены на стене. Данный способ подойдёт лишь в тех случаях, если в перспективе не предвидится глобальная смена интерьера и ремонт.

Монтаж модульной картины при помощи жидких гвоздей

Используем «умный» фиксатор

«Умный» фиксатор – это полиуретановая пластина, которая одной стороной фиксируется на вертикальной поверхности, а на другой может быть крюк либо клейкая основа. Такой крепёж используется многократно, для чего перед каждым применением его необходимо очищать от грязи. Идеально подходит для гладких поверхностей, на которых будут размещаться модули.

Различные виды креплений: сравнительная таблица

Таблица 2. Сравнительные характеристики креплений

Тип фиксатора Максимальная нагрузка, кг Сложность монтажа
Крючок-паучок до 4 Простая
Система Command до 4 Простая
Липучка (скотч двусторонний) до 8 Простая
Гвозди жидкие до 20 Простая
Умный фиксатор до 2 Простая

В таблице представлены простые подвесные системы для картин и фотографий, не требующие использования специального оборудования и сверления стен. К тому же они позволяют проводить монтажные работы в кратчайшие сроки.

Полезные материалы. Видео

[media=https://youtu.be/paXP5nCv8Ns]

Где купить крепления для модульных картин, сколько они стоят

Различные виды крепёжных элементов для монтажа модульных картин можно приобрести в интернет-магазинах, строительных супермаркетах и рынках. В таблице представлены примерные цены на изделия.

Крепления для модульных композиций

Таблица 3

Уважаемые посетители нашего сайта! Предлагаем вам принять участие в обсуждении тематики способов крепления модульных картин и предложить свои варианты.

Предыдущая

Своими рукамиКрасивая и функциональная настенная ключница своими руками: секреты мастерства, интересные идеи

Следующая

Своими рукамиРазвиваем ребёнка правильно, или Как сделать бизиборд своими руками

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Для легких картин

Если нужно повесить на стену небольшую репродукцию, вам потребуются следующие приспособления:

  1. Канцелярские кнопки.
  2. Нож.
  3. Клей «Момент»

Теперь описываем по шагам алгоритм действий:

  • Сделайте на стене крестообразный надрез, обои в этом месте аккуратно отогните, бетонную поверхность (не гипсокартонную!) обязательно зачистите наждачной шкуркой, смажьте освободившееся место клеем.
  • Нанесите его и на шляпку кнопки, подождите минутку, прижмите к стенке, через час подклейте уголки обоев.

Саму же картину можно будет водрузить на место только через сутки: чтобы всё основательно подсохло и приклеилось.

7 вопросов, которые помогут разобраться в этой теме раз и навсегда

Особенности модульных картин

Модульные картины представляют собой несколько фрагментов единой композиции без обрамлений. Варьируя расположение отдельных модулей и расстояние между ними, можно получить иллюзию динамичности и глубины

Собственно, именно поэтому такой декоративный ход захватывает внимание и вызывает интерес

Строгих представлений о том, как правильно создавать модульные изображения, нет. Ориентируйтесь на свои пожелания и особенности интерьера, экспериментируйте. Располагать части картины вы можете в любом порядке: по горизонтали, вертикали либо сформируйте квадрат или диагональ

Более того, строгую структуру тоже можно нарушить – превратите творческий процесс в игру, собирайте пазлы, как хотите, важно только, чтоб творение органично вплелось в общее оформление пространства

Что касается размеров, то здесь также предоставляется свобода выбора, но, чтобы максимально гармонично вписать модули в габариты помещения, рекомендуем вам воспользоваться следующим методом. Купите или найдите дома, у знакомых газеты с разными форматами. Аккуратно закрепите разные варианты на стене и выберете тот, который покажется вам наиболее подходящим. Отойдите подальше, посмотрите, насколько соизмеримы остальные предметы в комнате с отдельными газетами. Сделав окончательный выбор, заказывайте картину соответствующих размеров.

Таким образом, то, как будут выглядеть картины, решать только вам. Как разобраться с отдельными нюансами, касающихся разновидностей этих изображений, размещения в конкретных комнатах, а также с тем, как сделать произведение самостоятельно – читайте далее.

Делаем верный выбор

Выбирая модульную картину для того или иного помещения, следует руководствоваться несколькими правилами.

Как выбрать модульную картину

  1. В помещениях для расслабления и отдыха нужно избегать четких геометрических линий и ярких, интенсивных цветовых решений.
  2. Для компактных комнат желательно подбирать изображения пейзажей с линией горизонта, величественных горных ландшафтов и других композиций, визуально увеличивающих пространство.
  3. Размер картины должен соответствовать площади стены, где планируется ее размещение, а также габаритам мебели, расположенной вокруг.

  4. Жанр изображения на картине должен гармонировать с общим стилем оформления интерьера.
  5. Если дизайн комнаты оформлен в мягких, сдержанных и нейтральных оттенках, для нее рекомендуется выбирать полноцветную яркую картину. Это придаст помещению живости и оптимизма.
  6. При выборе композиции в спальню следует делать выбор в пользу монохромных вариантов. Им присуще свойство пробуждать внутреннюю энергию, а также оказывать успокаивающее и уравновешивающее действие.

Составные картины ― эффектное решение

Модульные картины с городами могут играть роль преобразователей пространства, если будут иметь довольно крупные размеры

Что такое модульные картины

Модульная картина – это несколько полотен, которые объединяются в одну композицию.

Вариантов расположения элементов множество:

  • симметричное расположение в горизонтальной плоскости;
  • смещение и асимметрия по горизонтали и вертикали;
  • смешанное вертикально-горизонтальное;

Наиболее популярны вариации с симметричными и асимметричными смещениями – они буквально изменяют пространство комнаты. Удивительно, как при помощи этого приема в оформлении можно достичь зрительного увеличения пространства. Это весьма актуально для обустройства интерьера небольшой комнаты.

В зависимости от того, из скольких частей состоит общая картина, отличают:

  • диптих – 2 полотна;
  • триптих – 3 полотна;
  • полиптих – больше трех полотен.

Для оформления интерьера при помощи модульной картины нет никаких строгих правил. Кроме того, с нынешними возможностями полиграфии, вам не нужно быть художником, чтобы сделать такую композицию своими руками. Разве это не вызов для настоящей творческой натуры?

Фото модульных картин

Также рекомендуем просмотреть:

  • Искусственные цветы своими руками
  • Объемные цветы из бумаги
  • Римские шторы своими руками
  • Цветочные горшки
  • Роспись стен
  • Ниша в стене
  • Комбинированные обои
  • Фен-шуй квартиры
  • Фреска на стену
  • Декупаж своими руками
  • Подсвечники своими руками
  • Светильник своими руками
  • Фотообои
  • Серый интерьер
  • Тарелки на стену
  • Подушки своими руками
  • Декор квартиры
  • Поделки из спичек
  • Пасхальная вышивка
  • Фотоальбом своими руками
  • Цветы из ткани
  • Нитяные шторы
  • Стеклоблоки
  • Декоративные наклейки
  • Цвет пола
  • Игольница своими руками
  • Домашний уют
  • Ковры в интерьере
  • Молдинги в интерьере
  • Декор для детской
  • Картины для интерьера
  • Как украсить комнату
  • Дизайн потолков
  • Дерево в интерьере
  • Напольные торшеры
  • Украшения из лент своими руками

Особенности создания

Большинство модульных картин изготавливаются по следующей технологии.

  1. Предварительно выбранное изображение проходит процедуру оцифровки, после чего переносится на высококачественной льняное полотно путем посредством техники печати.
  2. Хост с изображением разрезается на несколько фрагментов, имеющих определенную форму и направление. Они могут быть вертикальными, горизонтальными, диагональными, квадратными и прямоугольными.
  3. Полученные части единой картины поочередно натягиваются на деревянный подрамник методом галерейной натяжки. Чтобы конструкция была крепкой и долговечной, для ее изготовления преимущественно используют сосну и другие прочные породы.

  4. Каждый из модулей данного художественного произведения покрывается прозрачным лаком, который одновременно выполняет несколько функций ― придает картине выразительность и глубину, а также обеспечивает надежную защиту от внешнего неблагоприятного воздействия и случайных механических повреждений.
  5. Иногда составные изображения дополнительно обрабатываются вручную, каждая деталь прорисовывается специальным художественным гелем. Так получается эффект настоящей масляной краски. Такие варианты стоят дороже и выигрышнее смотрятся в интерьере.

Основные ошибки изготовления модульной картины

Наделать ошибок можно на каждом этапе изготовления сегментной картины, в этом деле стоит быть внимательным.

  1. Низкое качество исходного изображения. Рисунок для будущей картины можно распечатать на ткани. В этом случае нужно выбрать изображение высокого качества. Чтобы картина красиво смотрелась, сегменты необходимо делать достаточно крупными. Следует учитывать, что исходное изображение, разделённое на сегменты, должно быть очень большого формата.
  2. Неправильное разделение картины на сегменты. Изображение нужно правильно разделить на сегменты. Сделать это можно в Фотошопе или другой удобной программе. Нужно учитывать не только размеры подрамника, но и загибы (примерно по 1.5-3 см с каждой стороны, зависит от толщины холста).



  1. Неверная стыковка сегментов. Нужно прикинуть сегменты друг к другу. Учитывая подгибы по краям холста, изображение на сегментах должно нормально стыковаться, образуя целостное изображение. В противном случае можно немного подрезать основу.
  2. Складки и пузыри на полотне. Закреплять полотно нужно как можно туже, чтобы не образовались пузыри и складки на поверхности. Однако, с этим нельзя переусердствовать, иначе изображение просто может порваться.
  3. Неправильное покрытие картины лаком. Дело в том, что на завершающем этапе лучше покрыть картину лаком, чтобы защитить поверхность от повреждений. Однако стоит учитывать, что при использовании аэрозольного лака, картину необходимо положить горизонтально. При вертикальном положении на поверхности скорей всего образуются потёки, которые в значительной степени испортят внешний вид.

Научиться самостоятельно изготавливать модульные картины — весьма полезный навык. С помощью них можно оригинально разнообразить интерьер. Кроме того, такие поделки станут отличным подарком для друзей и близких. Интересные модульные картины можно составить из фотографий высокого качества. Только нужно помнить о возможных ошибках при изготовлении таких картин.

Способы расположения составных картин

Различается несколько вариантов размещения модульных картин на плоскости.

Необычное расположение модулей

Таблица. Способы размещения модульных картин.

Способ размещения Его особенности
Горизонтальный Такой метод популярен в интерьерах компактных жилищ, так как позволяет визуально расширить пространство. Все модули прикрепляются на определенном расстоянии друг от друга, вдоль условной горизонтальной оси.
Вертикальный Лучшее решение для помещений с невысокими потолками благодаря эффекту зрительного вытягивания. Модули на определенном расстоянии располагаются один под другим.
Асимметричный Этот метод подразумевает произвольное размещение модулей, отличающихся по форме и размеру, либо вертикальное или горизонтальное расположение модулей одной тематики, но различной формы. В любом случае, создается эффект хорошо организованного хаоса.
Диагональный Элементы художественного произведения размещаются строго по прямой линии, которая направлена по диагонали относительно уровня пола.
Лесенка Расположение вертикальных модулей на различной высоте.
Пазл Мозаичное размещение модульной картины эффектнее всего выглядит на большой стене, свободной от других элементов декора и мебели.

Составная картина расположена лесенкой

Варианты крепления на стене

Есть несколько вариантов подвешивания модульного полотна. Из них подбирается подходящий по силам и возможностям.

Двухсторонний скотч. Липкую ленту закрепляют одной стороной на заднем бортике картины, второй – на самой стене. Недостаток скотча – липкие следы на поверхностях, что негативно скажется при перевешивании холста. Также крепление на ленту не всегда надежно и однозначно не подойдет, если стена оклеена рельефными обоями. Главные преимущества способа – простота и дешевизна.

Крючки с липкой основой

При выборе этого варианта важно подобрать приспособления по размеру и по весу правильно, чтобы они выдержали модули. Это также простой и эффективный способ, однако придется поискать такой крепеж по магазинам

Специальные системы для крепления картин (см. фото). Одна часть устройства монтируется на стену, вторая – сзади на раму холста. Из преимуществ – отсутствие липких следов на поверхностях после удаления приспособления. Такой тип крепежа подходит для оснований, оклеенных обоями.

Классический вариант – дюбели или гвозди. Выбор метизов зависит от материала стен. Дюбели подойдут для бетонного основания, гвозди – для деревянных поверхностей, ОСБ плит. Повесить картину на стену из гипсокартона можно, вкрутив в нее саморезы. Очень тяжелые изделия вешаются на специальные дюбели для ГКЛ – «бабочки».

Картины в интерьере помещений разного назначения

Существуют определенные критерии выбора и расположения составных картин для различных помещений. Они касаются размеров, форм, цветовой гаммы и других параметров декоративного элемента.

Модульная картина в гостиной может послужить ярким цветовым акцентом при зонировании пространства

Поэтому она будет наиболее эффектно смотреться над диваном или у камина, подчеркивая гостеприимство и привлекая внимание к очагу. При выборе сюжета предпочтение отдается цветочно-растительным мотивам, изображениям животных и дикой природы

Вполне уместны здесь и качественные репродукции знаменитых художественных произведений.

Модульная картина в гостиной

Для спальни рекомендуется подбирать изделия, выполненные в легких, нежных тонах, с романтическими сюжетами. Идеально подойдут пастельные оттенки и цветочные композиции. Лучшее место для расположения модульной картины ― изголовье кровати.

Красивая картина для спальни

Выбор сюжета и стиля модульной картины в детскую комнату, прежде всего, зависит от возраста и пола ее обитателей. Малыши наверняка оценят изображения персонажей добрых мультфильмов.

Составная картина в детской

У подростков более широкий выбор. На картинах могут быть изображены любимые музыкальные группы, актеры, спортивные команды. Как вариант, возможно изготовление картины на заказ с собственными фотоснимками.

Необычный диптих с гитарой

Для оформления интерьера кухни можно использовать составные картины, изображающие деликатесные блюда, чашечку ароматного кофе или чая, сочные фрукты и ягоды, пряные травы и другие гастрономические этюды.

Модульная картина в интерьере кухни

Кофейный триптих на кухне

На что ещё можно повесить модульную картину

Ещё один достаточно интересный вариант – подвесная система для картин и фотографий. По сути, это рейка (деревянная, металлическая или пластиковая), которая крепится под потолком к стене. На ней закреплены вертикальные стержни, к которым и надо крепить сами модули картины. При этом части можно перемещать вдоль стержней, опуская или поднимая.

В качестве направляющих могут быть использованы нити с крючками на концах. Это более сложная конструкция, потому что в ней встроен механизм, с помощью которого производится опускание и поднятие элементов модульного полотна.

На такой подвесной конструкции можно собрать модульную картину

Варианты того, как вешать картины на стену

Начнём с того, что модульные элементы – это куски одного большого полотна. Они являются чисто конструктивно отдельной картиной, которую можно вешать любым удобным способом. Главное требование – прочность крепежа, которая позволила бы выдержать вес вешаемого предмета. Второе требование – точное расположение модулей между собой и в необходимой плоскости. К примеру, на фото ниже видно, что части одного целого располагаются не на одном уровне. Так вот это размерное расположение на стене и надо точно определить.

Модельная картина из пяти частей, расположенных в разных плоскостях

Сделать это сразу непросто. Тот, кто в первый раз сталкивается с задачей крепления на стену картин своими руками, должен понимать, что модульный вариант от обычного отличается именно тем, что это не одна картина, а несколько, которые собираться на поверхности стены должны в определённом порядке. Самый простой вариант, если модули располагаются или по горизонтали, или по вертикали. В этом случае надо будет просто выставить все части по одной линии, даже если они имеют разные размеры.

Во всём остальном это обычное навешивание фотографий в рамке или картин. Но есть и ещё один нюанс, определяемый названием следующего раздела.

Модульная картина из семи сегментов –полиптих

Расстояние между модульными картинами

В этом плане строгих нормативов нет, никто их никогда не определял. Просто чисто визуально большие зазоры между модулями уменьшают видимость целостного полотна. Поэтому чем меньше расстояние, тем лучше. Хотя специалисты отмечают, что впритык друг к другу части устанавливать тоже не стоит, сложно будет проводить крепление к стене. Поэтому оптимальный параметр − 2−4 см.

Как правильно располагать модули картины на стене с указанием расстояния между элементами

Поэтому существует такая рекомендация – перед тем как прикрепить к стене картину модульного типа, надо её части разложить на полу около стены в том порядка, как они будут устанавливаться поочерёдно. При этом надо точно их выложить относительно друг друга, чтобы было единое полотно одного горизонта. Затем за основу установки берётся нижний или верхний край самой большой части. И уже от неё разносятся разметки всех элементов.

На фото ниже показана раскладка модулей на полу. Именно в таком порядке и в таком расположении они должны оказаться на стене.

Раскладка пенаптиха на полу перед установкой на стену

Обратите внимание, что на фото показана композиция, состоящая из пяти элементов, как одна из часто используемых. Поэтому вопрос, как повесить модульную картину из 5 частей, встречается достаточно часто

Необходимо отметить, что такое расположение элементов относительно друг друга является не самым сложным, потому что они находятся практически на одной линии. Просто некоторые из них смещены относительно главной горизонтали вверх или вниз. Поэтому за основу установки берётся средний элемент, его полотно является основным в плане равномерного расположения относительно оси всей картины. Именно его и надо вешать первым. Остальные по очереди в левую или правую сторону.

Теперь понятно, как начинать процесс навешивания. Переходим к основной теме статьи – как правильно вешать модульные картины на стену, а точнее, к способам крепления.

Подготовка модульной картины к установке

Как правильно вешать модульные картины на стены

Прежде чем начать украшать стену, следует понять, как это делается правильно. Существует ряд рекомендаций:

  • В случае, когда взаимосвязь между сегментами носит композиционный характер, то фрагменты на стену вешать следует с небольшими промежутками.
  • Сложные изображения, которые создают визуальный эффект, должны размещаться согласно авторскому замыслу, который можно отыскать в сопутствующей документации.
  • В случае, когда взаимосвязь сегментов осуществляется только за счет оттенков либо сюжета, то расположением частей можно варьировать по собственному желанию.
  • Нижний край полотна должен располагаться на уровне глаз наблюдателей.
  • Тематическая и смысловая составляющая не должны быть нарушены.
  • Все части должны равномерно освещаться.
  • Массивные и тяжелые фрагменты следует надежно закреплять на стене.

Какое выбрать крепление для картин из нескольких составных частей

Простой и очевидный вариант крепления – гвозди, а также дрель и шурупы. Впрочем, это далеко не единственные возможные варианты:

  • Легкие полотна можно аккуратно закрепить булавками, иглами и кнопками. В случае, если стена не из гипсокартона, то понадобится предварительно закрепить на ней, к примеру, деревянную рейку.
  • Полотна с фрагментами средних габаритов и массы можно крепить двухсторонним скотчем. Однако такое крепление отличается минусом, выражаемым в его перманентности – невозможно снять такое крепление не повредив покрытие поверхности стены.
  • С тяжелыми полотнами справятся не только традиционные, но и «жидкие» гвозди.
  • В качестве альтернативы скотчу и булавкам может выступать липучка из швейного магазина.

Как повесить модульную картину из 5 частей

Выбор крепления для такого вида осуществляется исходя из материала стены, веса и размеров частей, а также учета возможности передвижения украшения в дальнейшем. Независимо от выбранного варианта, крепление должно быть надежным.

Как крепить модульные большие конструкции

Конструкции с большими фрагментами, особенно, если они растянуты по горизонтали, могут требовать, и пару креплений для каждого из них

Здесь важно соблюдать равномерность и правила расположения частей, а также рекомендуется обратить внимание на специальные крепежи, предлагаемые к покупке в комплекте

Виды модульных картин для интерьера

Наиболее распространенным параметром, который разделяет модульные картины на виды, является количество элементов, из которых состоит полотно. Таким образом, можно выделить следующие виды модульных картин:

1. Полиптих – состоит из 5 и больше сегментов;2. Пенаптих – сегменты этого вида состоят из 4 частей, которые расположены в свободном порядке;3. Триптих – самый классический вариант: композиция, состоящая из 3 сегментов;4. Диптих – вид модульных картин, которые могут быть расположены даже в самой маленькой комнате, ведь они состоят всего из 2 элементов.

Чтобы модульная картина органично вплелась в готовый интерьер, необходимо придерживаться стиля, выдерживать композицию и обеспечить сегменты правильной подсветкой. Постарайтесь, чтобы сюжет гармонировал с общим стилем комнаты – это позволит полностью раскрыть потенциал этого аксессуара и подчеркнуть его шарм.

Для спальни подбирайте спокойные и размеренные пейзажи, цветочные композиции с постельными оттенками, а также изображения различных растений в мягкой технике.

Бытовые сюжеты или нежные цветы на картинах создадут уютную и домашнюю атмосферу на кухне. В детскую комнату выбирайте знакомые и приятные мотивы для ребенка. Это могут быть милые зверушки или сюжеты из мультиков и сказок.

Также важно правильно подобрать расположение модульных картин, именно от него зависит львиная доля их восприятия. Для таких комнат, как гостиные, классическим вариантом принято считать высоту примерно в 150 см, а вот столовая, кухня или кабинет должна быть украшена модульными картинами на высоте не более 1 м

Выбрав вертикальное и горизонтальное расположение сегментов модульной картины, вы сможете визуально скорректировать геометрию комнаты: первый вариант – сделает комнату выше, а второй – расширит комнату в длину.

Декораторы рекомендуют располагать модульные картины по ширине вашей мебели, это позволит максимально гармонично вписать их в вашу комнату. Применяя подобный прием, вы сможете сделать картины неотъемлемой частью всего оформления комнаты. Добавив акцентированное или фоновое освещение для сегментов картины, вы сделаете их отличным украшением для помещения. В основном, такой прием используют для больших картин, которые состоят из больших сегментов.

Альтернативный способ как повесить картину

  • На полу расстелить лист бумаги (подойдут остатки обоев) немного больше, чем общая площадь модульной картины.
  • Нанести всю необходимую разметку на бумагу и расположить модули в нужном порядке. Обвести по периметру все части и убрать с листа.
  • В нужных местах поставить метки для расположения крепежных элементов.
  • Приложить лист к стене и выровнять, можно зафиксировать малярным скотчем.
  • Размеченные точки установки крепежа перенести на стену при помощи шила.
  • Стена будет размечена идеально ровно, но при этом почти не заметно. Повесить картину этим способом значительно быстрее и легче.

Совет: если стену надо сверлить под саморезы, то можно снять бумагу после сверления, это защитит поверхность от загрязнения цементной пылью.

Формирование украшения

В зависимости от того, в какой части интерьера вы хотите использовать модульные картины, созданные своими руками, используются различные основы.

Обычно мастер-класс предполагает формирование небольших элементов декора с видимым объемом. На видео в Интернете вы можете увидеть, что мастера используют такие материалы основы, как дерево или пенопласт. В первом случае из плоских планок сколачивается небольшая рама, как указано на фото. Во втором же достаточно просто вырезать своими руками прямоугольник желаемого размера.

Если же посмотреть мастер-класс по изготовлению подобных рамок и объемных основ, то вы можете увидеть, что их также изготавливают из следующих материалов:

  • картона;
  • бумаги;
  • нитей и клея;
  • пластика;
  • ДСП, МДФ и других листовых панелей.

Различные средства могут использоваться для различных типов интерьера. При этом основа модульной картины может выступать самостоятельным декоративным элементом. Изображения наносят на нее с помощью обычного клея для бумаги — сделать это своими руками не составляет ни малейшего труда. В результате получается изысканное и оригинальное украшение вашего интерьера, подобное тому, что представлено на фото.

В тоже случае, если вы хотите сделать декор, играющий роль фотообоев, вам не нужно создавать большие объемные конструкции. Если вы найдете в Интернете соответствующий мастер-класс, то увидите, что в качестве основы могут использоваться разнообразные листовые материалы — от фанеры и ДВП до картона и старых обоев, склеенных в несколько слоев

Наносить на них изображение следует с большой осторожностью, так как его размещение за пределами основы будет означать порчу всего полотна. Однако если вам удастся сделать все аккуратно, вы получите отличный результат, похожий на следующее фото

Также вы можете улучшить привлекательность своих фотообоев, использовав для них соответствующее тематике картины обрамление. Мастер-класс подскажет вам как лучше крепить его к основе, однако следует использовать прочные соединения, чтобы исключить в будущем перекос всего декора и нарушение композиции. Таким образом, вы можете создать для своего интерьера отличный центр внимания.

Мастер – класс из ткани

Материалы:

  • ткань с сюжетом или орнаментом, печатное изображение или обои с фоторисунком;
  • основа: деревянные рейки 50х20 и фанера, ДВП или пенопласт;
  • клей ПВА;
  • ножницы;
  • карандаш, мелок или мыло;
  • сантиметр;
  • степлер для мебели.

Шаг 1. Подготовка основы

В зависимости от бюджета, на который вы рассчитываете, вы можете купить готовую основу с холстом или сделать ее самостоятельно. Первый вариант подходит для тех, кто вдохновлен к написанию картины красками. Для первого опыта лучше сделать триптих — три элемента, под которые готовим три основы. Из реек и кусков фанеры можно быстро соорудить основу для модульной картины. Для этого соединяем деревянные рейки в рамку, спиливая концы под углом 45 градусов. Их можно скрепить степлером или склеить.

Куда проще использовать в качестве основы куски ДВП, нужно только обработать основу по краям. Если вы избрали вариант обоев или напечатанного изображения, то можно избрать совсем простую и легкую основу – пенопласт.

Шаг 2. Крепим полотно на основу

Прежде чем вырезать сегменты, хорошо спланируйте и отметьте места разрезов по принципу «семь раз отмерь и один раз отрежь». Размер ткани должен учитывать загибы на обратную сторону. Ткань закрепляем на подрамнике мебельным степлером, крепя скобы с изнанки работы

Тут важно равномерно натянуть полотно, не образуя складок. Первой закрепляем длинную сторону, а затем короткую

Многие вместо обоев с фотоизображением, заказывают печать понравившейся картинки в многочисленных печатных сервисах. Для этого не нужно быть мастером, однако, при печати нужно продумать, чтобы сделать несколько отдельных элементов с перекрыванием рисунка. Таким образом, вы сохраните целостность общей картины.

Шаг 3. Размещаем картины

На этом этапе нужно придумать место, куда вы повесите свою композицию, а также способ расположение полотен относительно друг друга. Для крепления можно выбрать обычные мебельные навески небольшого формата. Если картины закреплены на подрамники, то их можно зафиксировать на шурупах, которые ввернуты в дюбеля и немного выдаются из стены.

Мастер-класс даст вам понять основные моменты создания модульной картины. Вы можете смело экспериментировать с материалами самого полотна и основы, выбирая то, что у вас имеется в наличии. Для первых проб сгодятся даже куски гипсокартона или пенопласта, на которые наклеены картинки из принтера или прямоугольники из обоев. Когда вы потренируетесь на простых материалах, то сможете сделать и более сложные композиции для украшения интерьера.

Видеогалерея

https://youtube.com/watch?v=-SASNC0dnKI

Как повесить картину на бетонную стену

Последний вопрос статьи касается самой распространённой стены, а точнее, материала, из которого она изготовлена. Бетон − самый прочный материал из всех стеновых. Раньше, чтобы повесить картину, приходилось её сверлить, забивать дюбели или деревянные «чопики», а уже потом в них вкручивать саморезы. Это надёжно в плане выдерживания больших нагрузок, но это долго и пыльно, да и сам процесс не назовёшь простым.

Поэтому все крепежи, которые были описаны выше, можно использовать для бетонных стен. Главное для первых – это чистая и ровная поверхность.

Самый старый способ, как повесить картину на бетонную стену, – вкрутить саморез

Экономьте время: отборные статьи каждую неделю по почте

Какие есть модельные картины для стен

Среди базовых разновидностей картин можно выделить:

  • Диптих. Это модульные картины, состоящие из двух частей и представляющие собой простейший тип таких картин.
  • Триптих. Картина, состоящая из трёх элементов.
  • Пенаптих. Модульные картины, разбитые на пять частей.
  • Полинаптих. Шесть и больше.

Количество модулей непосредственно влияет на декоративные свойства и габариты, но не на содержимое самой картины. Независимо от того, на сколько частей разбивается изображение, каждый из фрагментов одинаково важен и даёт возможность составить полноценную картинку.

Модульные картины, как правило, выполняются на холстах и имеют массу преимуществ: универсальность применения, оригинальность стиля, масштабность, ненавязчивость дизайна.

Для того чтобы модульная композиция была уместной в том или ином помещении, её следует правильно выбрать. Следует руководствоваться такими критериями выбора: цветовая палитра, тематика, геометрические формы, интерьер помещения.

Большие модульные из нескольких частей

Большие модульные конструкции из нескольких частей — это то, с чем ассоциируется это понятие у большинства людей. Модульные картины уже давно не новинка, и находят широкое применение как в квартирах, так и в гостиницах, ресторана.

Изображение, раздробленное на множество частей, отличается оригинальностью и необычностью, а потому именно на них зачастую обращается внимание при выборе. Можно выделить ряд видов модульных картин состоящих из нескольких фрагментов

Раздельные из 4 частей

Как уже было указано выше, картины, состоящие из четырех частей, называются полиптихами. Они являются современным дизайнерским решением, как для обычных потребителей, так и для декораторов. Ансамбль, создаваемый из четырех композиций, даёт возможность произвести неповторимый эффект, как на хозяев, так и на гостей. Панно на холсте из четырех частей занимает большой участок стены, но благодаря своей масштабности, изображение как будто бы оживает перед глазами наблюдателя.

Модульные картины из 4 частей объединяются единой сюжетной, цветовой и тематической составляющей. А вот размеры фрагментов могут быть совершенно неравноценными. Они могут быть одинаковы по размеры, спускаться каскадом либо и вовсе идти зубцами.

Как правило, в отличие от традиционных холстов, изображения на модульных картинах просты и незамысловаты. Их задачей является подарить положительные впечатления, как простому обывателю, так и ценителю объектов искусства.

Наборные из 3 частей

Модульные картины из трёх сегментов называемые триптихами, являются одними из максимально смелых и оригинальных дизайнерских решений в истории. При их помощи можно интересно и необычно декорировать любой интерьер. Изображения на таких холстах могут быть расположены относительно вертикали либо горизонтали и разбиты на три части, но они будут объединены единой тематикой и стилем.

Но, непосредственно сами фрагменты могут сильно отличаться друг от друга по расположению и размерам. Известно немалое количество вариаций расположения сегментов триптихов, а потому каждый, даже искушенный пользователь сможет подобрать вариант по собственному вкусу.

Трансформеры из 5-ти и более частей

Одним из примечательных преимуществ таких изображений является как раз то, что многие считают главным недостатком – их размер. Благодаря большому масштабированию, качественно изготовленные холсты дают возможность получать максимально крупное, красочное и детализированное украшение на свою стену.

Список источников

  • Trizio.ru
  • dizajnhome.ru
  • DekorMyHome.ru
  • mr-build.ru
  • otdelkasten.com
  • lediveka.ru
  • designer-info.ru
  • HomeMyHome.ru

Поделитесь с друзьями!

Как повесить модульные картины на стену на липучке?

Издавна каждый старался любыми способами украсить свой дом. Древние люди рисовали узоры на стенах пещер. Наши предки использовали настенные росписи. Сейчас модно вешать красивые картины и постеры, подбирать красочные обои, красить стены декоративными шпаклевками. Все это делает человек с одной целью — украсить свой дом, как это делали его предки много веков назад. Каждый год дизайнеры находят новые решения.В последние годы в продаже появились новые необычные картины — модульные.

Что такое модульные картины?

Изображение в модульных картинах разделено на несколько частей. Каждая последующая часть рисунка является продолжением предыдущей. Картины располагаются на стене на расстоянии от 2 до 4 см, в зависимости от размера изображения. Чем больше деталей модуля, тем большее расстояние необходимо оставлять между его частями. Их количество тоже варьируется. Есть картины, состоящие из 2, 3, 4, 5 и более частей.

Сейчас в моде модульные картины, у которых центральная часть больше. Если элементов больше 3-х, то расположение может быть разным: ступенчатым, ромбовидным, в произвольном порядке.

Типы модульных изображений

Художники и дизайнеры во многом превосходят модульные картины. Картины изготовлены из дерева, пластика, фотобумаги. Они есть в рамках, но чаще всего без них. Изображение располагается по бокам от подрамника для картины, поэтому, несмотря на то, что детали находятся на определенном расстоянии, цельность изображения чувствуется.Рисунок, нанесенный на доски, обычно несет изображение природных элементов, таких как животные, цветы, деревья. Такие модули очень стильно смотрятся в помещениях, отделанных натуральными строительными материалами.

В обычных квартирах или домах с крашеными стенами эстетично будут смотреться фотографии с различными принтами. Это могут быть городские и архитектурные достопримечательности, современная живопись. Вы можете подобрать подобный рисунок под любой стиль оформления квартиры. Также существует множество способов повесить модульные картины на стену.Подбирать крепеж нужно исходя из материала стены и веса каждого сегмента модуля.

Установка модульной картины

Перед тем, как повесить модульные картины на стену, рекомендуется расположить детали на полу в правильном порядке. В таком положении уже будет видно, как изображение и цветовое решение вписываются в интерьер комнаты, подходит ли мебель, обивка дивана. Перед началом монтажа необходимо строительным уровнем провести на стене ровную линию.Картинка должна находиться на расстоянии около 1,5 м от пола, чтобы изображение располагалось напротив человеческого глаза.

Если части находятся на одном уровне, то линию нужно растянуть по всей длине изображения. При разнообразном размещении сегментов нужно разметить все детали. Следующим шагом будет выбор, как повесить модульные картины на стену. Фото и принты лучше всего вешать на стены без обоев. На гладкую окрашенную стену можно установить картину с помощью гвоздей или дюбелей.Для этого типа установки на обратной стороне модулей предусмотрено отверстие для надевания гвоздя. Этот метод используется, когда модульные картины имеют рамы. Необходимо предварительно тщательно продумать, как вешать модульные картины на стену в раме.

Есть небольшой нюанс. Сам каркас имеет определенную толщину, поэтому расстояние между модулями сокращается. В любом случае, прежде чем оценивать будущий внешний вид совмещенных элементов, их необходимо предварительно разложить на полу.Тогда станет понятно, на каком расстоянии нужно повесить отрезки. Если выдолбить стену жалко или хозяева часто любят менять интерьер комнаты, дыры лучше не засовывать, а использовать другие методы: жидкие гвозди, двусторонний скотч, умную защелку, липучку, крючки-пауки.

Правильное настенное крепление

Перед тем, как приступить к установке картины, необходимо проверить качество стены. Если стена ровная, даже, например, окрашенная, бетон, гипсокартон, то удобно использовать двусторонний скотч или липучку.Но есть один недостаток. Прежде чем повесить модульные картины на стену, нужно оценить их вес. Монтировать таким способом тяжелую картину не рекомендуется, так как возможно падение из-за тяжести полотна. Если отрезок светлый, то этим методом можно смело пользоваться.

Двусторонний скотч нарезается небольшими кусочками, где-то 1-1,5 см, и наклеивается на тыльную сторону детали на расстоянии 5-10 см. Затем нужно снять скотч и осторожно по намеченной линии прислонить к стене.Для прочности склейки желательно подержать несколько минут, прижав панель руками к стене. То же самое нужно проделать с каждым сегментом.

Настенное крепление на липучке

Давайте разберемся, как вешать модульные картины на стену на липучках. Для этого способа установки вам понадобятся: липучка, клей. Липучку можно свободно купить в магазинах швейной фурнитуры. Они состоят из двух частей. Перед тем, как повесить модульные картины на стену, липучку нужно разделить на 2 слоя.Один приклеивается к отрезку картины, второй слой приклеивается к самой стене с помощью клея.

Для начала нужно разметить стену, проведя ровно верхнюю линию рисунка и линию, на которую нужно наклеить липучку. На самом элементе также нужно правильно измерить расстояние, чтобы в момент соединения слоев липучки на стене не было сдвига. В этом случае изображение будет перекошено.

Как повесить модульные картины на стену

Восприятие и гармоничное сочетание с окружающим интерьером комнаты зависит от правильного расположения картины.Необходимо учитывать размер комнаты. Вертикальный рисунок зрительно увеличивает высоту потолка и стен, а горизонтальный — расширяет пространство.

Также при выборе места учитывается направление света в комнате. При избытке солнечного света картина преждевременно состарится и потускнеет. Если картина написана масляными красками, то нужно проверить, не будут ли блики от искусственного освещения. Это будет мешать восприятию картинки.

При установке картины нужно учитывать количество и объем мебели в комнате. Если беспорядок большой, то картинку нужно подбирать небольшого размера. Если в комнате много места, то картина более массивная, состоящая из большего количества сегментов.

Руководство по вывешиванию разделенных отпечатков на холсте

Если вы купили холст с разделенными панелями, вы, возможно, задаетесь вопросом о том, какое расстояние лучше всего подходит для холстов, когда вы вешаете их на стену.Прикрепить обычное напечатанное изображение на холсте очень просто, но когда ваше изображение разделено на 3 или более деревянных рамок, это становится немного сложнее. Здесь, в Fotoviva Art Prints, мы занимаемся созданием триптиховых полотен в течение многих лет, и некоторые считают их ведущими производителями холстов в Великобритании, поэтому, прежде чем сверлить отверстия в неправильных местах, мы подумали, что поделимся некоторыми советами, чтобы обеспечить вам мульти панельное полотно имеет наибольшее влияние в вашем доме или офисе. Набор из трех принтов на холсте стоит недешево, так что давайте постараемся сделать все правильно!

Полотна с разделенными панелями — отличный способ добавить эффектности вашим комнатам.

Что такое холст-триптих?

Многопанельные холсты, также известные как триптих, , являются идеальным способом максимально эффективно использовать большое пространство на стене. Триптихи обычно больше стандартных холстов, так как домовладельцы покупают холсты с разделенными панелями, чтобы создать особенный предмет в своих комнатах. Отпечаток на стене триптиха делается так, что напечатанное изображение крепится к трем рамкам холста коробки, а не к одной деревянной рамке. Это создает замечательный эффект, поскольку видно, как изображение перетекает через рамы, создавая художественное произведение искусства стен для дизайна интерьера.Искусство триптиха не ограничивается печатью на холсте, а настенное искусство из нескольких панелей наблюдается уже сотни лет. Одна из самых известных картин-триптихов — «Триптих — август 1972 года» Фрэнсиса Бэкона. Ее можно увидеть здесь, во всемирно известной галерее Тейт в Лондоне. В наши дни, с появлением холстов, формат триптиха возродился, и теперь его можно увидеть во многих домах и на предприятиях по всему миру.

Итак, какой интервал холста мне использовать?

Эффект перетекания изображения через стену будет в некоторой степени зависеть от расстояния, которое вы делаете между холстами коробки.В Fotoviva Art Prints мы предлагаем размещать разделенные холсты на расстоянии от двух до трех дюймов друг от друга. Этого достаточно, чтобы проявился эффект разделения, не создавая при этом слишком большого зазора, тем самым растворяя поток. Зазор в какой-то мере зависит от изображения и размера полотен. Для холстов меньшего размера лучше всего уменьшить зазор. Следовательно, увеличьте интервал для больших разделов холста. Что касается стиля изображения, его трудно определить количественно, поскольку он становится индивидуальным предпочтением, но если изображение имеет очевидные плавные элементы, вы можете позволить себе повесить холст немного дальше друг от друга, если хотите.Без элементов изображения, которые не растягиваются через разрывы, было бы лучше держать кадры немного ближе друг к другу.

Лучший способ определить идеальный интервал для многослойной холщовой печати — это разложить их на полу и поиграть с интервалом. Попробуйте посмотреть на произведение под разными углами и попросите кого-нибудь внести свой вклад. Когда вы выбрали идеальное расстояние, измерьте зазор и используйте это измерение, чтобы точно отразить расположение на вашей стене.Перед сверлением убедитесь, что у вас есть рулетка и карандаш, чтобы отметить правильную посадку. Это может показаться глупым, но измерьте дважды — вы удивитесь, сколько раз вы можете измерить что-то неправильно, а потом пожалеть об этом! В идеале, лучше всего, чтобы другой человек помог вам с выравниванием и развешиванием 3-х частей настенного искусства.

Картины на холсте триптиха довольно легкие из-за деревянных рам по сравнению с тяжелыми традиционными рамками со стеклянными фасадами. Это означает, что вы можете использовать винт относительно меньшего размера, чтобы повесить каждую брезентовую панель.Используйте дюбель, чтобы обеспечить надежный захват стены, особенно если это большая картина на холсте.

Трехчастные картины на холсте триптиха

Дополнительные советы

  1. Повесьте настенное изображение триптиха на уровне глаз. Это известно как «музейное развешивание» и представляет собой испытанный метод для достижения нужного уровня.
  2. Убедитесь, что на стене достаточно места для большого холста. Образ должен выглядеть сбалансированным в комнате и иметь пространство, чтобы дышать.
  3. При подвешивании полотна из нескольких панелей над диваном оставьте зазор не менее 15 см (6 дюймов), чтобы его не ударили.
  4. Совместите свои холсты с любой мебелью в непосредственной близости, чтобы сохранить дизайнерский баланс.

Это руководство по вывешиванию триптиха на холсте также может быть применено к другим многопанельным холстам, независимо от того, разделено ли произведение на 2 или 10 кадров! Просто воспользуйтесь советами, которые мы даем здесь, и добавьте в смесь свой личный вкус, чтобы добиться нужного результата для вашей комнаты. Многопанельные принты на холсте — один из лучших способов улучшить жилое пространство, поэтому, потратив немного времени на то, чтобы повесить его правильно, вы получите максимальное удовольствие от своей новой покупки холста.

Для получения дополнительной информации о настенной живописи на холсте триптиха посетите нашу специальную страницу, на которой представлены некоторые потрясающие образцы наших работ, напечатанных в виде многопанельных полотен www.fotoviva.co.uk/triptych-canvas-prints

Вот отличное обучающее видео как повесить репродукцию триптиха из народных на Уан Кингз Лейн…

Как построить французскую полку для бутс

.

Термин «французские бутсы» не является правильным ответом на вопрос: Какую обувь носит сборная Франции по футболу? Для , для ваших целей здесь, французская планка — это гениально продуманный и простой способ надежно повесить предметы на стены.

Французские шипы — это просто две деревянные планки, каждая из которых имеет скос под углом 45 градусов. Одна деталь крепится к стене скошенным краем вверх. Другой кусок прикрепляется к задней части предмета, который вы вешаете на стену, скошенным краем вниз. Чтобы повесить предмет, просто наденьте планку на настенную планку. Все, клей и крепеж не нужны. Верхняя планка просто зацепляется за нижнюю планку.

Хотите делать дома еще крутые вещи? Подпишитесь на Pop Mech Pro сегодня!

Французские планки часто используются для крепления шкафов к стенам, а также для подвешивания больших зеркал и стеллажей.Но они также идеально подходят для установки модульных полок для инструментов в мастерской, как показано здесь. Французские бутсы на удивление прочные, а возможности хранения ограничены только вашей фантазией.

Чтобы построить базовую систему подвешивания инструментов, начните с 3/4-дюймовой фанеры, разрезанной на полосу шириной 5 дюймов и длиной не менее 30 дюймов. Эта деталь станет монтажной планкой, которая крепится к стене. Конечно, вы можете отрезать полосу сколь угодно длинной в соответствии с вашими потребностями, но убедитесь, что она достаточно длинная, чтобы ее можно было закрепить на двух стеновых стойках, которые обычно находятся на расстоянии 16 дюймов по центру.

Реклама — продолжить чтение ниже

Отрежьте скос монтажной шипа

Затем обрежьте кромку монтажной планки под углом 45 градусов с помощью настольной пилы, циркулярной пилы или лобзика. При необходимости используйте линейку или направляющую для получения идеально прямого пропила по длине фанерной полосы.

Отрежьте планку полки для инструментов

Отрежьте более короткую фанерную полосу для шипа, который крепится к задней части полки для инструментов.Обрежьте край шипа под углом 45 градусов, как вы это делали для более длинной монтажной шипа.

[Как собрать сварочную тележку своими руками]

Создайте полку для инструментов

Сделайте полку для инструментов, скрутив два коротких куска фанеры. Затем прикрутите и приклейте небольшую планку к задней части полки, убедившись, что ее скошенный край обращен вниз

Закрепите монтажную планку

Повесьте полку для инструментов

Теперь просто разместите полку для инструментов в любом месте по длине монтажной планки.

Проверьте шип на прочность

Если вы посмотрите на профиль французской планки, вы увидите, что две скошенные части фанеры плотно прилегают друг к другу, а полка для инструментов будет плотно прилегать к монтажной планке.

[Создайте этот настраиваемый набор инструментов A-Frame]

Начните использовать бутсы

Мы проверили прочность наших французских шипов, подвесив коробку с 10 фунтами винтов. Полка для инструментов и планка держатся прочно и достаточно прочны, чтобы выдержать инструмент.

Добавить боковые опоры

При необходимости вы можете усилить полку для инструментов, добавив боковые опоры, которые обеспечивают дополнительную прочность для удержания тяжелых предметов, таких как хомуты для труб.Подставки также предохраняют предметы от падения с полки.

[Как сделать идеальную коробку]

Больше применений

Вот еще один пример французских полок для шипов с дюбелями. В них можно держать молоток, плоскогубцы и отвертку

Подвесные электроинструменты

В этом примере французские планки используются для крепления электроинструмента к стене для облегчения доступа.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

Обзор модульных решений Andor для микроскопии — Oxford Instruments

Микроспектроскопия охватывает очень широкий диапазон методов спектроскопии с общим характером, заключающимся в том, что спектроскопические измерения проводятся в микроскопическом масштабе.Исследователи используют ряд подходов к настройке систем для таких измерений, начиная от приобретения полностью интегрированной системы с «кнопками», требующей минимального обучения персонала, использующего оборудование, и заканчивая собственными специализированными системами. модульные системы, в которых конечные пользователи создают и интегрируют свою собственную систему из различных отдельных компонентов. В этом техническом примечании описываются модульные решения в соответствии с последним подходом для ряда различных модальностей.

Основные компоненты интеграции системы микроскопии

Основные компоненты, необходимые для создания интегрированной системы, показаны на рисунке 1. Центральное место в интеграции и синхронизации компонентов системы занимает программное обеспечение. Основные компоненты включают микроскоп, спектрограф, детектор, механические части для соединения спектрографа с микроскопом, оптические компоненты для управления светом вдоль оптических путей и ножки для согласования оптических высот между микроскопом и спектрографом.

Рисунок 1: Основные компоненты модульной системы микроскопии

  • Рамановская микроскопия — (включая картирование)
  • Конфокальная рамановская микроскопия
  • Флуоресцентная микроскопия
  • FRET Микроспектроскопия
  • Конфокальная FRET-спектроскопия
  • Микрофотолюминесценция
  • Многофотонная микроскопия
  • Спектральная проточная цитометрия
  • Гиперспектральная визуализация
  • Сканирующая туннельная люминесцентная спектроскопия
  • Оптическая когерентная томография
  • Микроспектроскопия диффузного рассеяния
  • Улучшенная рамановская спектроскопия с наконечником
  • Рамановская спектроскопия с усилением поверхности
  • Интраоперационная диагностика — Диагностика рака
  • Клеточная визуализация (вкл.Live) и диагностика
  • Протеомика
  • Геномика
  • Офтальмология — диагностика заболеваний глаз
  • Химическая характеристика биомолекул
  • Наночастицы, квантовые точки, квантовые провода
  • Плазмоника
  • Нано- и микрооптоэлектроника
  • Характеристика тонкой пленки
  • Анализ взрывчатых и опасных материалов
  • Характеристики графена и полупроводников
  • Микрофлюидикс
  • Исследования методом спектроскопии одиночных молекул

Существует множество областей применения микроскопии.В зависимости от анализируемого образца может использоваться один или несколько методов спектроскопии, как указано выше. Например, рамановская спектроскопия используется для характеристики живых клеток, тканей, биомолекул, а также тонких пленок из различных материалов, таких как графен, углеродные нанотрубки и микрофлюидные образцы. Оптическая когерентная томография (ОКТ) используется для исследования сетчатки глаза и диагностики рака кожи. В рамках любой данной модальности существует постоянно увеличивающийся список вариантов базовой техники.

Примеры типичных экспериментальных конфигураций

В этом техническом примечании описаны некоторые общие конфигурации для подключения системы спектроскопии к различным типам микроскопов — с учетом различных методов спектроскопии. Для каждой конфигурации дана схематическая компоновка, за которой следует краткое описание. Затем дается список возможных (примерных) частей для построения такой системы. В целях иллюстрации указаны некоторые конкретные детали от разных поставщиков, но следует иметь в виду, что эквивалентные детали доступны от ряда сторонних компаний и поставщиков.

Вот краткое изложение общих встреченных договоренностей

  • Прямой микроскоп — прямое соединение
    • Адаптер c-mount для поворотного зеркала Адаптер для приподнятого спектрографа
    • клеточная система (или релейная оптика) от верхнего порта до приподнятого спектрографа
    • клеточная система с перископом между верхним портом и спектрографом
  • Инвертированный микроскоп — прямое соединение
    • Адаптер c-mount непосредственно к боковому порту
    • система клеток между боковым портом и спектрографом
    • оптическая реле между боковым портом и спектрографом
  • Инвертированный микроскоп — прямое соединение
    • одномодовое волокно (для конфокального) от микроскопа до спектрографа
    • многомодовые и волоконно-оптические пучки от микроскопа до спектрографа
    • точечное отверстие на выходном порте, соединенное с многомодовым волокном к спектрографу

Справочные документы

  1. Спецификация «Модульные решения для микроскопии»
  2. Технические характеристики спектрографа Shamrock SR193i
  3. Техническая записка «Микроменеджер: интеграция решений для микроскопии»
  4. Техническое примечание к «Shamrock SR193i: высокопроизводительный компактный спектрограф»
  5. Некоторые примеры поставщиков оптических компонентов общего назначения: Thorlabs — www.Thorlabs.com, Edmund Optics — www.edmundoptics.eu, LINOS — www.qioptiq.com.
  6. Лист спецификаций на «Жгуты оптоволокна
  7. »

  8. Микроскопы Nikon — www.nikoninstruments.com, микроскопы Olympus — www.olympus-ims.com, микроскопы Leica — www.leica-microsystems.com, микроскопы Zeiss — www.zeiss.com/microscopy
  9. Изображение любезно предоставлено доктором М. Парсом и доктором Ахти Ниилиск, Институт физики, Тартуский университет, Эстония

Конфигурация 1: Инвертированный микроскоп со спектрографом с прямым подключением

Рис. 2: Схема и изображение спектрографа, непосредственно подключенного к боковому порту инвертированного микроскопа.

На схеме показан источник возбуждающего света, соединенный с микроскопом с помощью оптического волокна. Однако возбуждение может быть связано непосредственно с портом — обычно задним портом — и может быть широкополосным источником или лазером; конфигурация будет зависеть от метода спектроскопии, который будет использоваться в эксперименте. Этот пример можно использовать для флуоресценции или микролюминесценции.

Перечень деталей, необходимых для конфигурации 1

Ссылка Главный компонент Банкноты
1.1 Спектрограф SR193i, SR303i, SR500i, (включая шторку и колесо фильтра — рекомендуется)
1,2 Детектор — камера CCD Диапазон CCD-камер, но основными вариантами являются Newton EM DU971P-xx, iXon Ultra 888, Newton DU940P-xx
1,3 Микроскоп — перевернутый с боковым портом Диапазон возможностей, который включает — Olympus IX71 / 81, Olympus IX83, Leica DMI 4000 / 6000B, Leica DMI 8, Nikon Eclipse Ti-E, Nikon TE-2000, Zeiss Axiovert-200 и т. Д., А также системы, изготовленные по индивидуальному заказу.
1,4 Щель с широкой диафрагмой (WAS) SR-ASZ-0034 для SR303i, SR-ASZ-0086 для SR193i / 500i / 750
1,5 Адаптер C-mount для щелевого корпуса SR-ASM-0021 для всех Shamrocks (крепится к корпусу WAS).
1,6 Адаптер C-mount на выходном порте микроскопа Иногда его нет, и может потребоваться его закупка, но большинство поставщиков предоставляют аксессуар для порта c-mount.Thorlabs также предоставляет адаптеры портов [1,5].
1,7 Ножки для микроскопа Базовая оптическая высота составляет 150 мм от верха оптического стола, но возможны нестандартные ножки. См. Лист спецификаций [1] , где приведены некоторые примеры имеющихся ножек.
1,8 Ноги для спектрографа SR-ASM-0098 для SR193i, SR-ASM-0080 — SR303i, SR-ASM-0082 — SR500i / 750
1.9 Фильтры для микроскопа куба Зависит от используемой экспериментальной методики и интересующего диапазона длин волн
1,10 Источник света возбуждения В зависимости от модальности и конфигурации это может быть широкополосный источник света или лазер, который может напрямую подключаться к порту или косвенно с помощью оптического волокна.

Конфигурация 2: Инвертированный микроскоп и прямое соединение со спектрографом с помощью системы клеток

Рис. 3: Схема рамановской установки с прямым соединением спектрографа и микроскопа с использованием системы клеток.

Пример, проиллюстрированный на рисунке 3, рассматривает рамановскую конфигурацию, в частности, с использованием системы отсеков для подключения спектрографа через оптику реле к боковому порту инвертированного микроскопа. Для релейной оптики используется оптическая схема 4f. Конечно, подобное устройство можно было бы использовать для эксперимента по фотолюминесценции с режекторным фильтром, удаленным из клетки, и соответствующим выбором фильтров в микроскопе. Существует большое количество вариаций этого типа конфигурации, но все они, по сути, содержат эти основные компоненты.В спецификации «Модульные решения для микроспектроскопии» [1] есть пример, который аналогичен, но основан на использовании релейной оптики диаметром 30 мм. Изображение такой конструкции клетки между микроскопом и Shamrock SR193i показано на рисунке 4. Схема построения этой примерной конструкции показана на рисунке 5.

Перечень деталей, необходимых для конфигурации 2

Ссылка Главный компонент Банкноты
2.1 Спектрограф SR193i, SR303i, SR500i (включая заслонку и колесо фильтра)
2,2 Детектор — камера CCD Ассортимент CCD-камер, но основные варианты: Newton EM DU971P-xx, iXon Ultra 888
2,3 Микроскоп — перевернутый с боковым портом Диапазон возможностей, который включает — Olympus IX71 / 81, Olympus IX83, Leica DMI 4000 / 6000B, Leica DMI 8, Nikon Eclipse Ti-E, Nikon TE-2000, Zeiss Axiovert-200 и т. Д. И пользовательские сборки
2.4 Щель с широкой диафрагмой (WAS) SR-ASZ-0034 для SR303i, SR-ASZ-0086 для SR193i / 500i / 750)
2,5 Переходная пластина клетки Shamrock (система клеток 30 мм) SR-ASM-0065 для всех Shamrocks (крепится к корпусу WAS).
2,6 Адаптер клетки (30 мм) к порту микроскопа Зависит от используемого микроскопа: возможные варианты см. В спецификации « Modular Microspectroscopy Solutions » [1].Примеры: для бокового порта Zeiss Axiovert 200 — TR-ZSAV-CAGE-ADP , для бокового порта Olympus IX81 — TR-OLIX-CAGE-ADP .
2,7 Стержни клеточные (система 30 мм) Пример на основе деталей от Thorlabs: Удилища Thorlabs: 12 дюймов — ER12 (x4), 3 дюйма — ER3 (x4), 1 дюйм — ER1 (x4), 0,5 дюйма — ER05 (x4)
2,8 Линзы — ахроматический дублет ВИС-НИР — диаметр 25 мм VIS-NIR, фокусное расстояние 100 мм, диаметр 25 мм.Пример с оптикой от Edmund Optics: Деталь Edmund Optics: NT49360-INK (x2)
2,9 Держатель объектива XY -25 мм, диаметр Устанавливается на систему стержней клетки и удерживает линзы, часть клетки Thorlabs: держатель линзы XY (диаметр 25 мм) — CXY1 (x2)
2,10 Крепление к башне для удержания фильтра для клетки 30 мм Удерживает режекторный фильтр и позволяет регулировать угол, часть клетки Thorlabs: Регулируемый держатель фильтра для режекторного фильтра диаметром 1 дюйм — KC45D (x1)
2.11 Узкий фильтр Режекторный фильтр диаметром 1 дюйм: выбор зависит от длины волны используемого лазера. Некоторые примеры: From Andor — TH-0532-001 на 532 нм, TH-0633-001 на 633 нм, TH-0785-001 на 785 нм, здесь можно использовать длинные фильтры Razor Edge в качестве вариация.
2,12 Ножки для микроскопа Опорная высота составляет 150 мм от оптического стола, но возможны нестандартные ножки / высота.См. Лист спецификаций [1] для получения некоторых примеров доступных ножек.
2,13 Ноги для спектрографа SR-ASM-0098 для SR193i, SR-ASM-0080 для SR303i, SR-ASM-0082 для SR500i / 750
2,14 Фильтры для микроскопа куба В зависимости от конфигурации эксперимента в кубе или на внутреннем оптическом пути микроскопа может быть дихроичный светоделитель.Например, это можно использовать для подключения источника возбуждения через другой порт (боковой или задний).
2,15 Источник света возбуждения Если система сконфигурирована для рамановского рассеяния, будет использоваться лазер, который может быть подключен непосредственно к порту или косвенно с помощью оптического волокна.

Рис. 4: Изображение, иллюстрирующее подключение Shamrock SR193i к боковому порту микроскопа с помощью системы клеток.

Рисунок 5: Схема построения системы клетки, используемой в этой конфигурации.

Конфигурация 3: Инвертированный микроскоп со спектрографом для конфокальной спектроскопии

Рис. 6. Схема установки для эксперимента по конфокальной флуоресцентной спектроскопии. На нем изображен инвертированный микроскоп с системой клеток, прикрепленной к его боковому порту. Систему клетки слева следует рассматривать в плане — с дихроичным зеркалом, используемым для направления лазерного возбуждающего излучения на оптический путь микроскопа.Возвращающийся флуоресцентный сигнал проходит через дихроичный, затем фильтруется через точечное отверстие и, наконец, фокусируется в спектрографе.

Этот пример конфигурации, схематическая компоновка, показанная на рисунке 6, рассматривает установку для конфокальной флуоресцентной спектроскопии, основанную на системе клеток, релейной оптике, дихроичном светоделителе и микроотверстии. В этом примере в системе клетки используются два плеча: одно для ввода возбуждающего луча от лазера, а другое для доставки сигнала флуоресцентного излучения на спектрограф.Для релейной оптики

используется оптическое устройство 4f.

Конечно, аналогичное устройство может быть использовано для конфигурации конфокальной спектроскопии комбинационного рассеяния с использованием соответствующего лазерного возбуждения, лазерного фильтра и режекторного или краевого фильтра. На Рисунке 7 показана подробная схема конкретных частей, используемых в этой конфигурации для системы клетки.

Ссылка Главный компонент Банкноты
3,1 Спектрограф SR193i, SR303i, SR500i
3.2 Детектор — камера CCD Возможен ряд CCD-камер, но основными вариантами являются Newton EM DU97xP-xx, Newton DU940P-xx, DU920P-xx, iDus 420A-xx
3,3 Микроскоп — перевернутый с боковым портом Диапазон возможностей, который включает — Olympus IX71 / 81, Olympus IX83, Leica DMI 4000 / 6000B, Leica DMI 8, Nikon Eclipse Ti-E, Nikon TE-2000, Zeiss Axiovert-200 и т. Д. И пользовательские сборки
3.4 Щель с широкой диафрагмой (WAS) — ДОПОЛНИТЕЛЬНО (обычно не требуется в этой настройке) В этом нет необходимости, если точечное отверстие исправлено. Однако, если желательно иметь возможность перемещать точечное отверстие внутрь и наружу и иметь возможность захватывать ретранслируемые изображения образца с отверстием наружу, тогда это может быть включено. Однако обычно это не так. При необходимости: SR-ASZ-0034 для SR303i, SR-ASZ-0086 для SR193i / 500i / 750)
3,5 Переходная пластина клетки Shamrock (система клеток 30 мм) SR-ASM-0065 для всех трилистников (крепится к корпусу с прорезью).
3,6 Адаптер клетки (30 мм) к порту микроскопа Зависит от используемого микроскопа: возможные варианты см. В спецификации «Модульные решения для микроскопии» [1]. Примеры: для бокового порта Zeiss Axiovert 200 — TR-ZSAV-CAGE-ADP , для бокового порта Olympus IX81 — TR-OLIX-CAGE-ADP .
3,7 Стержни клеточные (система 30 мм) Пример на основе деталей от Thorlabs: Удилища Thorlabs: 12 дюймов — ER12 (x4), 3 дюйма — ER3 (x4), 1 дюйм — ER1 (x8), 0.5 ”–ER05 (x4), 4” –ER4 (x4), 6 ”- ER6 (x4) .
3,8 Линзы — ахроматический дублет для ВИС-НИР — набор 1 Пример оптики: область VIS-NIR, фокусное расстояние 100 мм, диаметр 25 мм. (они соответствуют линзам 1 и 2 на рисунке 7). Пример: Edmund Optics Номер детали: NT49360-INK (x2)
3,9 Линзы — ахроматический дублет ВИС-НИР — набор 2 Пример оптики: область VIS-NIR, фокусное расстояние 45 мм, диаметр 25 мм.(они соответствуют линзам 3 и 4 на рисунке 7). Пример: Edmund Optics, номер детали: NT49355-INK (x2)
3,10 Держатель объектива XY -25 мм, диаметр Деталь клетки Thorlabs: держатель объектива XY (диаметр 25 мм) — CXY1 (x2) (для установки линз 1 и 2 в систему клетки) .
3,11 Держатель объектива Z (с тубусом) Деталь клетки Thorlabs: Z-образное крепление — SM1Z (x2) (установлено с линзами SM1L05, направленными в сторону точечного отверстия и удерживающими линзы 3 и 4) .
3,12 Тубусы для линз Трубки для линз Thorlabs SM1: SM1L05 (x2) (для крепления к SM1Z и удержания линз 3 и 4) .
3,13 Cage Трансляционный столик — (30 мм) Деталь клетки Thorlabs: Ступень трансляции — CT1 (x1) , Также в комплект входит деталь SM1RR и стопорное кольцо SM1. (чтобы удерживать точечное отверстие и обеспечить оптимальную фокусировку).
3.14 Отверстие в оправе Отверстия, установленные Thorlabs: PxxS (x1) , где xx равно 25 для 25 мкм, 10 для 10 мкм и т. Д., Например P25S, P50S, P10S (устанавливается на трансляционный столик CT1) .
3,15 Быстроразъемная магнитная пластина — ДОПОЛНИТЕЛЬНО В качестве альтернативы постоянному держателю для точечного отверстия в клетке можно использовать быстроразъемную часть, позволяющую легко вводить точечное отверстие и выводить его из оптического пути — это упростит визуализацию (см. Предыдущий комментарий выше): Thorlabs Quick -выбрасывающая магнитная пластина: CP90F (x1) (устанавливается на место ступени трансляции точечных отверстий CT1) .
3,16 Клетка кубическая (система 30 мм) Куб-клетка Thorlabs: C6W (x1) (содержит сквозные отверстия для стержней, удерживает дихроичный светоделитель).
3,17 Cage cube Platform (30 мм) Кубическая платформа клетки Thorlabs: B4C / M (x1) (платформа, смонтированная в кубе, на котором установлен держатель «фильтра» для поддержки дихроичного элемента на месте) .
3.18 Заглушки куба (30 мм) Накладки на куб клетки клетки Thorlabs: B1C / M (x2) (заглушки с неиспользуемых сторон куба).
3,19 Держатель «Фильтр» для дихроичных BS Держатель фильтра-куба клетки Thorlabs: FFM1 (x1) (для удержания дихроичного светоделителя на месте) .
3,20 Дихроичный светоделитель (25 мм x 36 мм) Дихроичный светоделитель (установлен под углом 45 °): выбор зависит от длины волны возбуждения, которая будет использоваться, но размеры должны составлять 25 мм (В) x 36 мм (Ш).Пример: дихроичные зеркала / светоделители Thorlabs — DMLPxxxR , где xxx обозначает длину волны отсечки (например, DMLP505R для длины волны отсечки 505 нм)
3,21 Адаптер крепления клетки (система 30 мм) для опоры Для поддержки системы клеток на оптическом столе (вместе со стойкой и держателем столба). Адаптер для крепления клетки Thorlabs: CP02B (x1)
3,22 Подставка для стойки + стойка (для опоры) Для поддержки системы клеток.Подставка для постамента Thorlabs: например, Ph5E / M (x1) Столб Thorlabs для пьедестала: например, TR75 / M . Обратите внимание, что их выбор будет зависеть от необходимой высоты оптической оси.
3,23 Расширитель или коллиматор луча Это будет зависеть от того, как источник возбуждающего света доставляется в систему клетки, например, посредством связи в свободном пространстве или через оптическое волокно, и от того, фокусируется ли луч в систему клетки или коллимируется.Существует ряд свободно стоящих расширителей пучка и коллиматоров, которые можно использовать. Справочные поставщики различных оптических компонентов [5]. Один из вариантов — сконструировать специальный модуль с несколькими линзами и механическими компонентами системы клетки. Приведенный ниже пример относится к свету, поступающему от источника возбуждения через волокно, которое подключено к системе клетки, и основано на деталях Thorlabs.
3,24 Пример коллиматора пучка — оптоволоконный коллиматор Волоконно-оптический коллиматор Thorlabs: F810SMA543 (x1) , который оптимизирован для диапазона длин волн 543 нм и подключается к SMA-волокну.(содержит линзу и разъем SMA — выводит коллимированный луч).
3,25 Держатель коллиматора Адаптер пакета для коллимации волокон Thorlabs: AD15F (x1) (удерживает коллиматор на монтажной пластине клетки) .
3,26 Пластина обоймы для коллиматора Пластина клетки Thorlabs (SM1): CP02 / M (x1) (для крепления коллиматора к системе клеток).
3.27 Ножки для микроскопа Опорная оптическая высота 150 мм от поверхности оптического стола, но возможна нестандартная высота. См. Лист спецификаций [1] для получения некоторых примеров доступных ножек.
3,28 Ноги для спектрографа SR-ASM-0098 для SR193i, SR-ASM-0080 для SR303i, SR-ASM-0082 для SR500i / 750
3,29 Фильтры — «возбуждение» и «выброс» ДОПОЛНИТЕЛЬНО (в зависимости от конфигурации системы.) Фильтры возбуждения и излучения могут быть добавлены к базовой системе, если это необходимо, и они могут быть установлены на системе клетки, в кубе микроскопа или на колесе фильтров спектрографа. Лучше всего использовать стандартные диаметром 25,4 мм или 1 дюйм. фильтры. Примеры компонентов клетки, на которых можно установить эти опции: Пластины клетки Thorlabs (30 мм): CP02 / M (x2) (включая дополнительное стопорное кольцо SM1RR для каждого) или использовать QRC1A (быстросъемный держатель для 25.Диаметр 4 мм. фильтры)
3,30 Длиннопроходный фильтр Изолирует интересующий сигнал флуоресценции. Зависит от требуемой границы отсечки или длины волны — некоторые LP-фильтры доступны от Andor, а также от других поставщиков.
3,31 Пластина клетки для удержания длинноходового фильтра Пластина клетки (или, альтернативно, используйте колесо фильтра спектрографа, если оно установлено). Пример от Thorlabs: QRC1A (быстросъемный держатель для 25.Диаметр 4 мм. фильтры)
3,32 Возбуждение Источник света Диапазон возможностей в зависимости от необходимой длины волны. В приведенном выше примере показано использование лазера. Если источник является широкополосным, то свет может проходить либо через свободное пространство, либо через волокно, но узкополосный фильтр возбуждения необходимо будет добавить к входному плечу возбуждения системы клетки перед образцом (возможно, в кубе или вдоль рычаг клеточной системы).

Рис. 7: Схема, показывающая детали конкретных частей, используемых при построении системы клетки для данной конфигурации.

Рисунок 8: Конфигурация вертикального микроскопа с оптоволоконным соединением.

Конфигурация 4: Прямой (и перевернутый) микроскопы с непрямым оптоволоконным соединением со спектрографом

Конфигурации, в которых используется непрямое соединение оптических волокон с портами микроскопов, довольно популярны и относительно просты в настройке.Однако обеспечение наилучшей оптимизации системы с точки зрения пространственного разрешения и эффективности сбора света может оказаться сложной задачей. Этот пример демонстрирует, как оптическое волокно можно подключить к верхнему порту микроскопа. Волокно собирает сигнал образца и доставляет его в спектрограф. В некоторых установках диаметр сердцевины волокна используется для определения и управления пространственным разрешением. В некоторых вариантах этого подхода используется точечное отверстие на оптическом пути у выходного порта (или в другом месте оптического пути, где это необходимо) — с одиночным волокном или пучком волокон большего диаметра, улавливающим выходящий свет из отверстия.Размер отверстия определяет пространственное разрешение — конечно, с учетом увеличения объектива. Отверстие действует как конфокальная апертура и с помощью моторизованного предметного столика XY может использоваться для выполнения двухмерного конфокального картирования образца.

Перечень деталей, необходимых для конфигурации 4

Ссылка Главный компонент Банкноты
4,1 Спектрограф SR193i, SR303i, SR500i : (учитывать внутренние аксессуары — шторку, колесо фильтра, решетки.)
4,2 Детектор — камера CCD Диапазон CCD-камер, но основными вариантами являются Newton EM DU97xP-xx, iDus 420/401/416 серии , iXon Ultra 888 (при необходимости обратите внимание на соединительные фланцы)
4,3 Оптоволоконный адаптер к спектрографу Определите, следует ли использовать волокна SMA, FC или Ferrule: в зависимости от типа волокна рассмотрите аксессуары — SR-ASM-8052, SR-ASM-8053, SR-ASM-8054, SR-ASM-8055, SR- ASM-8056, SR-ASM-8057, SR-ASM-8069 .См. Подробные сведения в таблицах технических характеристик Shamrock.
4,4 Оптоволокно Количество доступных вариантов, но обычно используются одножильные волокна SMA или FC. Также диаметры сердечника иногда выбирают для определения конфокальной апертуры, поэтому иногда используются сердечники малого диаметра.
4,5 Микроскоп — вертикальный и перевернутый Диапазон возможностей, включающий всех основных производителей, а также собственные системы на заказ.
4,6 Волоконный адаптер к выходному отверстию микроскопа Некоторые примеры, основанные на деталях Thorlabs: Микроскоп: Общий с портом c-mount — рассмотрите возможность использования CMT1 (внутренний соединитель C-mount), + SM1A39 (внешнее c-крепление к резьбе SM1) + SM1M05 ( Трубка SM1 с внутренней резьбой), и либо + SM1FC для волокон FC, либо SM1SMA для волокон SMA ПРИМЕЧАНИЕ. Многие микроскопы поставляются с переходниками c-mount на их выходных портах. BX) — рассмотрите возможность использования SM1A51 (адаптер порта камеры), + SM1L30 (трубка диаметром 1 дюйм), + SM1V10 (адаптер регулируемого фокуса) и либо + SM1FC для волоконно-оптических кабелей, либо SM1SMA для Волоконно SMA Микроскоп: Leica DMI — рассмотрите возможность использования SM1A50 (адаптер порта камеры), + SM1L20 (трубка диаметром 1 дюйм), + SM1V10 (адаптер с регулируемой фокусировкой) или + SM1FC для Волокна FC или SM1SMA для SMA f ibers Microscope: Nikon Eclipse Ti-E — рассмотрите возможность использования SM1A44 (адаптер порта камеры), + SM1L20 (трубка диаметром 1 дюйм), + SM1V10 (адаптер с регулируемой фокусировкой) или + SM1FC для волокон FC или SM1SMA для волокон SMA Микроскоп: Zeiss Axioscope — рассмотрите возможность использования SM1A23 (адаптер порта камеры), + SM1L20 (трубка диаметром 1 дюйм), + SM1V10 (адаптер регулируемого фокуса) ), и либо + SM1FC для волокон FC, либо SM1SMA для волокон SMA
4.7 Адаптер к выходному отверстию с опцией точечного отверстия Пример, основанный на деталях Thorlabs и Andor: Предполагается, что на микроскопе имеется стандартный выходной порт c-mount: SM1A10 — c-крепление к переходнику трубки SM1, крепится к выходному отверстию c-mount прицела. SM1L10 — Трубка объектива SM1 (длиной 20 мм), которая имеет точечное отверстие и крепится к держателю волокна — (включая стопорные кольца для удержания оптического компонента). CXY1 — Адаптер XY для системы трубок SM1 — позволяет регулировать собирающее волокно по оси xy относительно точечного отверстия. AD11F — адаптер для переноски оптоволоконной гильзы и крепления ее к адаптеру xy. SR-ASM-0063 — муфта для крепления волокна SMA к системе. Это имеет диаметр 11 мм. Альтернативное расположение для большего удобства: используйте следующие детали вместо SM1L10: SM1M10 — тубус объектива SM1 с внутренней резьбой по всей поверхности. SM1T2 — для крепления тубуса объектива SM1M10 к xy адаптеру CXY1 SM1RR — стопорное кольцо для тубуса SM1.

Конфигурация 5: Прямой микроскоп с прямым соединением с верхним портом:

Рис. 9: Примеры, в которых спектрограф подключен непосредственно к верхнему порту вертикальных микроскопов.

Может быть относительно просто подключить спектрограф к верхнему порту вертикального микроскопа, хотя это зависит от конкретного используемого микроскопа и доступного пространства. Как показано на рисунке 9, основным необходимым компонентом является модуль с поворотным зеркалом, которое направляет выходной сигнал из верхнего порта во входной порт спектрографа.

Основные производители микроскопов поставляют модули с двумя камерами для верхнего порта, где зеркало, расположенное под углом 45 ° к главной оси, может вставляться и сниматься в зависимости от того, какой оптический путь будет использоваться для вывода микроскопа.Примеры таких модулей для трубок с двумя портами показаны на рисунке 10 для вертикальных микроскопов Nikon (Y-QT) и Olympus (U-DPCAD). Горизонтальный выход этого модуля может быть подключен либо непосредственно к корпусу входной щели спектрографа (если позволяет пространство), либо к релейной оптике, которая доставляет луч на спектрограф, расположенный на некотором расстоянии от микроскопа. Спектрограф поддерживается на столе, чтобы соответствовать требуемой высоте выходного порта микроскопа.

Рис. 10. Примеры адаптеров для двух камер для вертикальных микроскопов — часть Nikon Y-QT и Olympus U-DPCAD.

Существует ряд других возможностей микроскопов с коррекцией на бесконечность для доступа к оптическому пути через выходной порт; их лучше всего просмотреть, обратившись к техническим деталям и руководствам по конкретному рассматриваемому микроскопу [7].

Можно создать систему с отдельными компонентами с деталями от одного из поставщиков оптических компонентов. Ниже приведен пример компонентов Thorlabs для крепления поворотного зеркала к верхнему порту вертикального микроскопа Nikon Eclipse.На рисунке 11 показано, как соединяются части в этом примере адаптации.

Перечень деталей, необходимых для конфигурации 5

Ссылка Главный компонент Банкноты
5,1 Спектрограф (опции) SR193i, SR303i, SR500i
5,2 Переходная пластина C-mount для корпуса щели спектрографа SR-ASM-0021
5.3 Щель с широкой диафрагмой (WAS) SR-ASZ-0034 для SR303i, SR-ASZ-0086 для SR193i / 500i / 750)
5,4 Релейная оптика (опция) Это можно использовать, если недостаточно места для подключения спектрографа рядом с портом. SR-ASZ-0079
5,5 Детектор — камера CCD Диапазон CCD-камер, но основными вариантами являются Newton EM DU971P-xx, iXon Ultra 888
5.6 Микроскоп — вертикальный с доступным верхним портом Диапазон возможностей от разных производителей, которые включают пример, показанный здесь — Nikon Eclipse E600
5,7 Опорная площадка / стол для спектрографа Необходимо выбрать достаточно большой для спектрографа и системы клетки. Примеры макетов от Thorlabs: Thorlabs: MB4560 / M — Алюминиевый макет, 450 мм x 600 мм x 12.7 мм, M6 с резьбой. Thorlabs: MB4545 / M — Алюминиевый макет 450 мм x 450 мм x 12,7 мм M6 с резьбой. Подобное можно получить, среди прочих, в Newport, Edmund Optics и Qioptiq [5].
5,8 Опорные скобы для стола Опорные кронштейны для макета / стола: Детали Thorlabs: C1505 / M (x4) — метрические Ø1,5 дюйма Кронштейн монтажной стойки
5,9 Вспомогательные посты Опорные стойки для макета / стола: Пример от Thorlabs: P350 / M — Ø1.Монтажная стойка 5 дюймов, длина = 350 мм, отводы M6 x4
5,10 Адаптер порта для верхней части микроскопа Обычно заменяет вертикальный тубус для микрофотографии, который обычно является стандартом для большинства тринокулярных систем. Детали Thorlabs: SM1A58 — адаптер порта
5,11 Куб Удерживать поворотное зеркало для перенаправления дальнего света. Детали Thorlabs: C4W — Куб для удержания оптики
5.12 Соединительные трубки (система 30 мм) Трубки для подключения адаптера порта к кубу и куба к внешнему оптическому тракту к спектрографу. Детали Thorlabs (трубки SM1): SM1T2 — между адаптером порта и кубом, SM1T10 — между кубом и оптикой спектрографа / реле.
5,13 Адаптер c-mount Для подключения разъема c-mount (папа) к спектрографу или релейной оптике. Деталь Thorlabs: SM1A9 — переходник SM1 на c-mount
5.14 Удлинитель (система 30 мм) Для подсоединения куба (и трубки — SM1T10 ) к адаптеру c-mount и обеспечения некоторой регулировки для оптимизации фокусировки. Детали Thorlabs (трубки SM1) — опции: 1) SM1L05 — регулировочная трубка (глубина резьбы 12,7 мм или 0,5 дюйма). 2) SM1L10 — регулировочная трубка (глубина резьбы 25,4 мм или 1 дюйм)
5,15 Заглушка для куба Чтобы закрыть открытый порт на стороне куба.Деталь Thorlabs: B1C-M
5,16 Заглушки Чтобы отключить неиспользуемые порты в кубе. Деталь Thorlabs: SM1CP2 (x2)
5,17 Кинематическая платформа для куба Для крепления зеркала и оптимизации юстировки. Деталь Thorlabs: B4C / M — подключается к одному порту куба
5,18 Крепление для зеркала Для удержания зеркала внутри куба.Деталь Thorlabs: B5C (для оптики диаметром 1 дюйм)
5,19 Зеркало Для перенаправления выходного луча микроскопа на спектрограф. Деталь Thorlabs: PF10-03-F01 (зеркало с металлическим покрытием)
5,20 Фильтры / дихроики для микроскопа куба В зависимости от конфигурации эксперимента в кубе микроскопа или на внутреннем оптическом пути микроскопа может быть дихроичный светоделитель.За подробностями обращайтесь к производителю микроскопа [7].
5,21 Возбуждение Источник света Если система сконфигурирована для рамановского рассеяния, будет использоваться лазер, который может быть подключен напрямую к другому порту или косвенно с помощью оптического волокна. Часто возбуждающий свет поступает через задний порт микроскопа.

Рис. 11: Схема, показывающая детали выбранного примера, в котором определенные детали Thorlabs настроены на использование верхнего порта микроскопа Nikon Eclipse E600 для прямого подключения к спектрографу.

Конфигурация 6: Прямой микроскоп с прямым соединением через систему клеток

Обычная конфигурация для микроскопии включает соединение спектрографа с помощью системы клетки с верхним портом вертикального микроскопа. На рисунке 12 показано изображение одной такой конфигурации, используемой для исследований комбинационного рассеяния света на тонких пленках [8]. Ниже на рисунке 13 представлена ​​схематическая компоновка аналогичной системы для отображения комбинационного рассеяния. На рисунке 14 показано, как можно собрать детали для этого примера.

Рис. 12: Пример конфигурации с вертикальным микроскопом и соединением через систему клеток [8].

Рис. 13: Схематическое изображение системы рамановского картирования в микроскопическом масштабе на основе вертикального микроскопа. Спектрограф и камера поддерживаются на приподнятом столе, чтобы соответствовать высоте порта микроскопа. Схематическая компоновка, показывающая сборку деталей, используемых в этом примере конфигурации, показана на рисунке 14.

Перечень деталей, необходимых для конфигурации 6

Ссылка Главный компонент Банкноты
6.1 Спектрограф SR193i, SR303i, SR500i
6,2 Детектор — камера CCD Диапазон CCD-камер, но обычно это Newton EM DU971P-xx, iXon Ultra 888
6,3 Микроскоп — вертикальный с доступным верхним портом Диапазон возможностей от разных производителей, включая Olympus BX51, Nikon Eclipse series, Zeiss Axio Scope series, Leica DM * series и т. Д., А также различные пользовательские системы.
6,4 Опорная площадка / стол для спектрографа В основном нужно выбрать один достаточно большой для спектрографа и системы клетки. Примеры макетов от Thorlabs: Thorlabs: MB4560 / M — Алюминиевый макет, 450 мм x 600 мм x 12,7 мм, с резьбой M6. Thorlabs: MB4545 / M — Алюминиевый макет 450 мм x 450 мм x 12,7 мм M6 с резьбой. Подобное можно приобрести в Newport, Edmund Optics, Qioptiq, среди других [4].
6.5 Опорные скобы для стола Опорные кронштейны для макета / стола: Пример от Thorlabs: C1505 / M — метрический Ø1,5 «Кронштейн монтажной стойки x4
6,6 Вспомогательные посты Опорные стойки для макета / стола: Пример от Thorlabs: P350 / M — Монтажная стойка Ø1,5 дюйма, длина = 350 мм, метчики M6 x4
6,7 Щель с широкой диафрагмой (WAS) SR-ASZ-0034 для SR303i, SR-ASZ-0086 для SR193i / 500i / 750)
6.8 Переходная пластина клетки Shamrock (система клеток 30 мм) SR-ASM-0065 для всех трилистников
6,9 Зеркало поворотное под прямым углом (с креплением) Поворотное зеркало под прямым углом и крепление для пропускания луча от выходного отверстия в систему клетки. Пример основан на деталях Thorlabs: KCB1C / M — Прямоугольное кинематическое крепление в клетке, + PF10-03-F01 Зеркало диаметром 1 дюйм (25,4 мм) — (зеркало с алюминиевым покрытием, усиленным ультрафиолетом)
6.10 Разъем — выход c-mount к держателю зеркала Для подключения крепления зеркала к выходному порту — выходной порт предполагается стандартным c-образным креплением: Пример на основе деталей Thorlabs: SM1A10 — подключается к c-образному креплению выходного порта и к поворотному креплению зеркала KCB1C / M
6,11 Стержни клеточные (система 30 мм) Пример на основе деталей от Thorlabs: Удилища Thorlabs: 12 дюймов — ER12 (x4), 3 дюйма — ER3 (x4), 1 дюйм — ER1 (x4), 0.5 ”–ER05 (x4)
6,12 Линзы — релейная оптика Дублет ахроматических линз VIS-NIR — фокусное расстояние 100 мм, диаметр 25 мм. Пример от Edmund Optics NT49360-INK (x2)
6,13 Держатели линз Держатели линз XY — для оптики диаметром 25 мм Деталь клетки Thorlabs: CXY1 (x2) — XY (оптика диаметром 25 мм)
6,14 Крепление турели для удержания фильтра Крепление на револьверную головку для фиксации режекторного или длиннопроходного фильтра для системы клеток 30 мм.Деталь клетки Thorlabs: KC45D (x1) — регулируемый держатель фильтра для режекторного фильтра диаметром 1 дюйм.
6,15 Режекторный или длинный фильтр Режекторный фильтр диаметром 1 дюйм: выбор зависит от длины волны используемого лазера. Примеры от Andor: TH-0532-001 на 532 нм, TH-0633-001 на 633 нм, TH-0785-001 на 785 нм. В качестве разновидности здесь могут использоваться длинные фильтры с острым краем. Фильтры доступны от различных производителей и поставщиков.
6,16 Фильтры / дихроики для микроскопа куба В зависимости от конфигурации эксперимента в кубе или на внутреннем оптическом пути микроскопа может быть дихроичный светоделитель — это не обязательно, и использование будет зависеть от конкретного эксперимента.
6,17 Возбуждение Источник света Если система сконфигурирована для рамановского рассеяния, будет использоваться лазер, который может быть подключен непосредственно к порту или косвенно с помощью оптического волокна.Как показано на рисунке 12 и приведенном выше примере конфигурации 3, лазер можно ввести через ответвление в системе клетки.

Рисунок 14: Схема, показывающая сборку деталей для конфигурации 6.

Руководство покупателя Eurorack

Растущая популярность модульного синтеза означает, что барьеры для входа для тех, кто хочет погрузиться в мир Eurorack, никогда не были ниже. Однако с увеличением числа производителей, выпускающих все более странные и прекрасные модули, выбор может быть огромным.Эд Джиллетт расскажет об основных элементах снаряжения, которые вам понадобятся, чтобы начать свое собственное модульное приключение.

Построение модульной системы когда-то было прерогативой только самых хардкорных синтетических ботаников. Модули часто были дорогими или труднодоступными, и даже после сборки могли потребоваться подробные технические знания и регулярное обслуживание для их владельцев, чтобы максимально использовать их (или избежать случайного взрыва их системы). Для тех, кому не хватало солидного банковского баланса и научного понимания синтеза звука и электротехники, создание собственной модульной системы было в значительной степени несбыточной мечтой.

Сегодня картина не может быть более иной: принятие несколькими производителями стандартизированного формата Eurorack в 1990-х сделало модульные синтезаторы дешевле, доступнее и проще в освоении, чем когда-либо. Количество производителей и модулей Eurorack резко возросло за последние несколько лет при поддержке активных онлайн-сообществ, таких как печально названный, но невероятно полезный форум MuffWiggler, и таких инструментов, как ModularGrid, которые позволяют вам спроектировать и спланировать вашу идеальную модульную систему до того, как вы ее сделаете. покупать что-либо.Существует также очень хороший выбор онлайн-торговых площадок, специализирующихся на продаже бывших в употреблении модулей и аксессуаров.

Во всяком случае, широкий диапазон предлагаемых вариантов может быть проблемой сам по себе: с таким большим количеством вариантов, как вы должны знать, с чего начать, погружаясь в модульный мир, или как определить основные части комплектов, которые нужно получить начал?

В качестве первого шага стоит ознакомиться с основными принципами и жаргоном модульных синтезаторов.Каждая модульная система содержит несколько различных модулей, привинченных друг к другу в ряды металлических направляющих, установленных в корпусе, и подключенных к центральному источнику питания (обычно он находится внутри корпуса за модулями). Каждый модуль либо производит, либо управляет комбинацией звуковых сигналов и сигналов управляющего напряжения (или CV), при этом различные пути CV и аудиосигналов соединяются между модулями с помощью монофонических аудиоразъемов 3,5 мм (1/8 дюйма).

CV используется для управления параметрами генерации звука или формирования звука каждого модуля, такими как частота среза фильтра или высота тона осциллятора: вы можете думать об этом как о более простой форме MIDI, если это помогает.Размеры модулей и стоек взяты из отраслевых стандартов, уже используемых для монтируемого в стойку аудиовизуального и ИТ-оборудования, отсюда и название Eurorack: ширина каждого модуля измеряется в единицах л.с. (модули варьируются от 2 л.с. и выше), а высота модуля Корпус измеряется в единицах U (один ряд стандартных модулей Eurorack имеет высоту 3U).

Полумодульные аппаратные синтезаторы

Отличной отправной точкой для вашего первого знакомства с модульным оборудованием и изучения основ установки патчей является рассмотрение полумодульных синтезаторов: это полные системы, которые содержат входные или выходные разъемы для CV и аудио, что позволяет вам повторно исправлять их исправлены пути звука и модуляции, переосмысление того, как они работают, или связывание их с другими частями оборудования, чтобы исследовать иначе недоступные звуковые возможности.

Артурия MicroBrute

Недорогой моносинтез от

Arturia предлагает идеальную отправную точку для тех, кто хочет впервые испытать модульное исправление. MicroBrute не только сам предлагает огромное разнообразие рычащих аналоговых звуков, идеально подходящих для агрессивных лидов и монофонического баса, но и его точки патча CV позволяют вам перенаправить внутренний LFO MicroBrute и генератор огибающей через внешние кабели для управления питчем синтезатора и фильтром. отсечка, ширина импульса и многое другое, или для подключения других модулей и расширения его возможностей.

Роланд Систем-1м

Урезанная версия более раннего синтезатора Roland System-1, без клавиатуры и с добавлением всестороннего контроля CV в форм-факторе, совместимом с Eurorack, System-1m предлагает огромный набор функций в футуристическом, но доступном корпусе.

Четырехголосная полифония, двойные осцилляторы, вход и выход USB / MIDI и эффекты с синхронизацией по темпу — это те функции, которые сложно разместить в стойке с отдельными модулями по этой цене, а цифровая архитектура подключаемых модулей Roland позволяет заменять их. стандартный звуковой движок для новой прошивки, в том числе по образцу знаменитого SH-101.

Хотя эстетика неона может прийтись по вкусу не каждому, а подключение CV-соединений автоматически переключает синтезатор в монофонический режим, System-1m предлагает одно из самых высоких соотношений отдачи и отдачи среди всех полумодульных синтезаторов.

Муг Мать-32

Как и System-1m, Moog’s Mother-32 ознаменовал приход этого гиганта индустрии в относительно небольшой мир Eurorack. Как и System-1m, он предлагает полноценный синтезаторный голос с MIDI-входом и большое количество точек подключения на 32 CV, что позволяет радикально изменить путь прохождения сигнала и связать его с другими синтезаторами.

, однако, в отличие от Roland, Mother 32 полностью аналоговый, от однопильного / квадратного осциллятора до фильтра и VCA, предназначенный для передачи знаменитого богатого звука Moog в удобной модульной форме. Он также оснащен мощным 32-ступенчатым секвенсором, который можно использовать не только для управления Mother-32, но и в качестве бьющегося сердца более широкой модульной системы.

Блоки питания

Важнейшей отправной точкой любого синтезатора Eurorack является корпус и блок питания.Хотя они часто интегрируются вместе, покупка бывшего в употреблении корпуса без источника питания или сборка корпуса для самостоятельной сборки могут быть более дешевым способом начать работу, и в любом случае вам придется покупать отдельный блок питания. Для новичков в Eurorack, как правило, безопаснее всего использовать то, что не требует от вас сложной разводки различных электрических компонентов: каждый из следующих вариантов предлагает быстрое и простое решение для питания вашей системы.

Стоит потратить время на тщательную перепроверку всех требований к вашему источнику питания: хотя централизованные стандарты Eurorack помогли снизить вероятность случайного повреждения ваших модулей, это остается гораздо большим риском, чем с автономными синтезаторами.

Каждый модуль потребляет определенное количество энергии (измеряется в амперах) с выходов +12 В, -12 В или + 5 В вашего источника питания. Вам нужно будет проверить общую мощность, потребляемую вашими модулями на каждом из этих трех выходов (в ModularGrid есть полезная функция для ее расчета), и убедиться, что количество необходимой вам мощности меньше, чем общая мощность, обеспечиваемая вашим источником питания. .

Большинство источников питания также поставляются без сетевой вилки, поэтому вам придется покупать ее отдельно с соответствующими номиналами усилителя и напряжения.Большинство магазинов могут порекомендовать подходящую вилку при покупке блока питания.

Вам также необходимо обратить внимание на силовые соединения между вашими модулями и источником питания: даже если ваша система имеет все необходимые уровни мощности, вы все равно можете закоротить свои модули, если вы подключите их неправильно.

Большинство производителей придерживаются общепринятых стандартов Eurorack, первоначально изложенных Дитером Дупфером (включая красную полосу, обозначающую источник питания -12 В на кабеле питания каждого модуля), и включают в себя разъемы с ключом, которые физически предотвращают неправильное подключение модулей.Однако не все из них подходят: вы всегда должны сверяться с инструкциями по питанию для каждого модуля и быть абсолютно уверенными в том, что вы согласовали положительное и отрицательное соединение для каждого модуля с подключениями вашего источника питания, прежде чем что-либо подключать.

TipTop uZeus

TipTop uZeus — это, пожалуй, очевидный источник питания для новичков в Eurorack, сочетающий переднюю панель мощностью 4 л.с. с розеткой и переключателем, а также два гибких кабеля питания с разъемами для подключения до 10 модулей.Дополнительные кабели питания могут быть соединены гирляндной цепочкой для больших корпусов: uZeus может обеспечивать до 1,5 А мощности, чего достаточно для небольшой и средней стойки, в зависимости от того, насколько энергоемки ваши модули. Большинство продавцов предлагают uZeus без кабеля питания, поэтому вам придется приобретать его отдельно.

Мощность строк, 4 мс

4 мс Педали линейки модулей питания соответствуют базовому формату uZeus, комбинируя гибкие кабели шины с передней панелью 4 л.с. Однако они также предлагают значительное увеличение мощности: Row Power 30 и 40 обеспечивают максимум 2.75A и 4,25A соответственно (достаточно для небольшой стойки в стиле чемодана или установки среднего размера). Вы также можете последовательно соединить отдельные модули Row Power вместе, что позволит вам питать различные секции более крупной системы от одной розетки.

Ящики с питанием

Если вы не хотите рыскать на рынке подержанных автомобилей в поисках корпуса Eurorack без питания или создавать альтернативу DIY, то лучшим вариантом, вероятно, будет корпус со встроенным блоком питания.Это особая область, в которой возможности резко расширились за последние годы, и все большее число производителей предлагают свои собственные корпуса наряду с ассортиментом своих модулей. В то время как Doepfer предлагает крошечный и дешевый Beauty Case шириной 32 л.с., он предлагает пространство и мощность максимум для четырех модулей: вам лучше стремиться к чему-то с объемом не менее 84 л.с., чтобы собрать приличную систему для начинающих. .

Комплект TipTop Happy Ending

Если для начала вам нужен самый дешевый и простой универсальный корпус Eurorack, то комплект Happy Ending Kit — это то, что вам нужно.Этот простой пакет включает в себя блок питания uZeus, а также набор направляющих шириной 84 л.с. для удержания ваших модулей и пару торцевых щек из плексигласа, чтобы красиво поддерживать стойку на вашем рабочем столе. Хотя минимальная конструкция не дает больших возможностей для путешествий с синтезатором, это надежный и недорогой вариант для начала.

Чехол Intellijel Performance

Одно из новинок на рынке корпусов Eurorack, чехол Intellijel’s Performance Case уже используется Aphex Twin для своей живой модульной системы.Имея место для двух рядов стандартных модулей 3U по 84 л.с., плюс еще один ряд 1U для небольших служебных модулей, система Intellijel предлагает гибкий и надежный вариант для всех, кто хочет взять свой синтезатор в дорогу. Единственное, чего следует опасаться, это то, что формат Intellijel для модулей тайлов очень немного отличается от форматов, используемых в других дружественных к 1U случаях, сделанных Pulp Logic и другими, что означает, что тайлы, сделанные Intellijel, не могут использоваться в других случаях, и наоборот.

Деревянный ящик ручной работы Росс Ламонд

Несмотря на недавний бум на рынке Eurorack, многие производители продолжают работать исключительно в личных масштабах: никто не воплощает это лучше, чем Росс Ламонд, который в течение нескольких лет из своей мастерской в ​​Питерборо изготавливал красивые деревянные корпуса Eurorack. вдохновлен работами американского производителя Мэтью Гойка.Каждый из его чемоданов изготавливается на заказ, от небольших настольных шкафов в стиле «скиф» до гигантских многоярусных конструкций, а исключительное мастерство Ламонда превращает их из простой функции в самостоятельную форму искусства.

Генераторы

Когда у вас есть корпус и блок питания, вы можете приступить к более увлекательной работе по созданию вашей системы: очевидное место для начала — это осциллятор для генерации ваших синтезаторных тонов. Аналоговые генераторы, как правило, дают более теплый, более классический звук за счет более широкого диапазона различных звуковых возможностей, предоставляемых цифровыми звуковыми механизмами.

Аналоговые системы RS95E

Этот классический аналоговый осциллятор старого образца — фаворит Люка Эбботта (посмотрите его сессию Against The Clock, в которой не менее четырех соединенных вместе RS95E). Как и большинство аналоговых генераторов, он предлагает входной сигнал постоянного шага и множество выходных сигналов стандартной формы (в данном случае синусоидальный, треугольный / пилообразный и квадратный). Однако, в отличие от многих других малобюджетных генераторов, надежный регулятор высоты тона в RS95E означает, что вам не нужно беспокоиться о дрейфе вашего синтезатора, а его входы для формирования волны допускают тонкую модуляцию тона.

После выхода на пенсию владельца Analogue Systems Боба Уильямса в 2015 году новые модули AS были неоднородными, но RS95E (и его предшественники RS95 и RS90) регулярно появляются на форумах подержанных автомобилей вместе с адаптерами, которые вам нужны. Мне нужно будет использовать уникальные разъемы питания Analogue System с более широко используемым стандартом Doepfer.

Мутабельные косы для инструментов

Пожалуй, самый популярный осциллятор в Eurorack, Braids — лучший выбор для тех, кто ищет мощный и гибкий цифровой источник звука для своей модульной системы: настолько, что фактически он быстро приближается к той же распространенности, что и Technics 1210s или Fender Stratocaster.Однако для этого есть веская причина: Braids, как и вся линейка Mutable Instruments Оливье Жилле, объединяет головокружительный набор функций в компактный пакет наряду с тщательно продуманным пользовательским интерфейсом.

Braids включает в себя более 40 различных форм волны, от простых прямоугольных волн до сложного FM-синтеза, звуков перкуссии и многотонных аккордов. Его входы модуляции позволяют создавать сложные, развивающиеся патчи (это основной продукт звуковых ландшафтов Роберта Айки Обри Лоу), а также имеет очень полезный встроенный квантователь для привязки его выхода к определенным музыкальным гаммам.Однако небольшое предупреждение: Gillet только что объявил, что не будет производить никаких новых модулей Braids, поэтому вам, возможно, придется быстро добраться до магазина или просмотреть сайты секонд-хенда, чтобы найти его.

ALM Akemie’s Castle

Осцилляторы Eurorack высшего ценового диапазона предлагают множество красивых, разнообразных и сложных звуковых генераторов, многие из которых не имеют аналогов в мире аппаратного обеспечения. Это чувство приключений прекрасно воплощено в замке Акеми, выпущенном в начале 2017 года британским производителем ALM.

Akemie’s Castle отражает непредсказуемость и экстремальный звукоформирующий потенциал FM-синтеза, но позволяет обойти проблемы, с которыми сталкиваются классические FM-синтезаторы, такие как DX7, которые были обременены скучными интерфейсами с тяжелым меню для управления сотнями различных внутренних параметров. Ограничивая доступные параметры и предоставляя физические регуляторы и модуляцию CV для каждого из них, Akemie’s Castle может воспроизводить огромный диапазон странных и уникальных FM-звуков, в отличие от всего остального в Eurorack — без ущерба для тактильных ощущений от ручного управления или перекрестного контроля. исправление из других ваших модулей.

Источники модуляции

Одна вещь, которая отличает модульный синтез от других форм производства музыки, — это способность создавать совершенно новую звуковую среду путем творческого исправления и микширования CV-сигналов между различными модулями. Для этого вам, очевидно, понадобятся источники модуляции: они могут включать в себя огибающие для формирования громкости вашего звука, LFO для колебания частоты среза фильтра или случайность для создания смещающихся генеративных патчей.

Каждая из этих функций заслуживает отдельного раздела, но для новичков стоит рассмотреть многофункциональные модули, которые позволяют переключаться между различными типами модуляции; по мере роста вашего синтезатора вы можете добавлять специализированные модули, соответствующие вашему собственному стилю исправлений и композиционному стилю.

Пики Mutable Instruments

Простая компоновка и небольшой размер

Peaks противоречат его статусу одного из самых гибких модулей Eurorack: каждый из двух его CV-каналов можно использовать независимо в качестве генератора огибающей, LFO или синтезатора ударных, с еще большей функциональностью, доступной за счет «скрытого» режимы и неофициальные пользовательские прошивки.Его быстрые и точные цифровые огибающие ADSR и синхронизированные с темпом LFO особенно полезны для начинающих, предлагая простые в использовании, но мощные и важные источники модуляции для любого синтезаторного голоса.

К сожалению, как и в случае с его родственным модулем Braids, предстоящие изменения в линейке Mutable Instruments означают, что Peaks был прекращен в последние недели, поэтому вам нужно будет следить за продажами подержанных, чтобы найти его.

Bastl Instruments CV Trinity

Команда чешской синтезаторной компании Bastl Instruments зарекомендовала себя тем, что делает все по-своему, от забавных и дурацких рекламных роликов до сразу узнаваемых модулей с деревянными панелями.CV Trinity предоставляет шесть отдельных каналов модуляции, каждый из которых может работать как огибающая, LFO, 32-шаговый секвенсор или ступенчатый генератор случайных чисел; каждый канал может управляться входящими сигналами CV, что позволяет накладывать несколько сигналов друг на друга и создавать дикие, смещающиеся модуляции.

В отличие от плавных, бесшовных пиков, 8-битный процессор CV Trinity означает, что его выходы CV имеют низкое разрешение и склонны к слышимым скачкам между различными значениями. Его элементы управления вводом, также сделанные из дерева, также могут быть непредсказуемыми и бесполезными для точного управления.Таким образом, CV Trinity может быть не лучшим выбором для элегантных, медленно разворачивающихся патчей или набора определенных модуляций. Если же вы хотите чего-то более хаотичного, то это блестящий и невероятно веселый выбор.

Модульный четырехканальный источник и источник сигнала «Спутник»

Sputnik, наряду с несколькими другими производителями Eurorack, черпает вдохновение в экспериментальных разработках синтезаторов 1960-х годов таких провидцев, как Дон Бухла и Серж Черепнин.Функция Quad Function & Trigger Source от Sputnik предлагает четыре канала CV, каждый из которых может использоваться в качестве LFO или огибающей атаки-выпуска, или быть взаимосвязан для формирования более сложных огибающих ADSR и сдвигающих модуляций. В то время как сложность стиля синтеза Бухлы «Западное побережье» может сделать его менее доступным для новичков Eurorack, чем более простой стиль Восточного побережья, воплощенный Бобом Мугом и другими, ассортимент Sputnik предлагает аккуратную отправную точку для владельцев Eurorack, заинтересованных в изучении идей Западного побережья. .

Коммунальные услуги

Каждой модульной системе требуется место для менее привлекательных или интересных модулей: тех, которые не обязательно работают сами по себе, но позволяют вам максимально эффективно использовать другие модули. Они могут включать в себя аттенюаторы и инверторы для масштабирования и переворачивания сигналов модуляции CV, мультипликаторы для разделения сигналов в разные места или микшеры для объединения CV или звука из разных источников. Более сложные служебные модули могут покрывать множество этих важных функций и создавать дополнительное пространство для сияния ваших более привлекательных модулей.

Audio Stackcables TipTop / Modular Addict Stacking Cables

Гарантируется, что почти сразу после того, как вы начнете вносить исправления в модульную систему, вам нужно будет начать отправлять одиночные сигналы CV более чем одному адресату. Например, вы можете отправить один и тот же сигнал огибающей на громкость вашего осциллятора и частоту среза вашего фильтра. Если синтезатор с фиксированной архитектурой может уже иметь такую ​​маршрутизацию, то для модульного синтезатора требуется физическое кабельное соединение: если у вас есть только один выходной разъем на модуле, как отправить сигнал в два места?

В то время как одним из вариантов может быть модуль разделения сигнала, называемый «множественный», более элегантным решением является стековой кабель, который добавляет гнездо за соединительным гнездом на каждом конце стандартного 3.5-миллиметровый кабель, позволяющий подключить еще один кабель поверх только что подключенного.

Рынок стекированных кабелей Eurorack в течение нескольких лет был загнан в угол компанией TipTop, которая жестко защитила патент на свою конструкцию Stackcable. В последние месяцы в магазине синтезаторов Modular Addict в Милуоки была предпринята первая реальная попытка обойти патент TipTop, продав аналогичные кабели для штабелирования за небольшую часть цены, что вызвало яростную реакцию TipTop и горячие обсуждения в Интернете.Если отложить всю эту драму в сторону (хотя, как бы то ни было, мои симпатии больше склоняются к Modular Addict), штабелирование кабелей остается чрезвычайно полезным комплектом, и в него стоит инвестировать.

Шпалы Expert Disting

Наиболее известная своим программным обеспечением Silent Way, которое позволяет отправлять CV-сигналы из вашей программной DAW на вашу модульную систему через аудиовыходы любой совместимой звуковой карты, Expert Sleepers является одним из самых изобретательных и изобретательных производителей вспомогательных модулей Eurorack.Disting — это его самый маленький модуль, вмещающий невероятный набор функций в компактную стойку мощностью 4 л.с.

Это может быть квантователь (привязка значений CV к музыкальным интервалам), LFO, генератор случайности, осциллятор или задержка; он может инвертировать, смешивать и умножать входящие CV-сигналы. Более поздние модели могут даже использоваться со встроенным слотом для SD-карты, чтобы стать сэмплером с CV-управлением. Репутация Disting как швейцарского армейского ножа Eurorack вполне заслужена: это карманное решение для миллиона проблем и один из самых полезных служебных модулей, которые вы когда-либо могли добавить в свою систему.

Математика MakeNoise

Неизменно популярный Maths от MakeNoise из Эшвилла может появиться практически где угодно в этом списке: хотя он в основном используется в качестве генератора огибающей или LFO, он также может действовать как осциллятор, VCA, источник сложных функций CV и т. Д. Кроме. Он оказался в разделе служебных программ из-за его гибких опций, связанных с инвертированием, микшированием, сравнением и разделением сигналов напряжения и аудиосигналов, независимо от того, подключены ли они из других модулей или созданы двумя каналами генерации CV Maths.Это чистый холст для создания и обработки огромного количества сигналов CV, который вознаграждает творческое и творческое исправление. Преимущества математики трудно описать в одном коротком абзаце, но ее непреходящая популярность среди владельцев Eurorack полностью заслужена и свидетельствует о ее многочисленных достоинствах.

VCAs

Усилители с регулируемым напряжением — это зачастую незамысловатая основа любой модульной системы. Чаще всего они принимают входящий CV-сигнал и используют его для управления громкостью аудиосигнала.Отправьте конверт в CV вашего VCA, и вы сможете контролировать атаку и затухание своего звука; вместо этого используйте LFO, и вы получите эффект тремоло с постепенным нарастанием и исчезновением звука.

Однако, как и все в Eurorack, это только отправная точка для более сложных исследований. VCA можно использовать для модуляции сигналов CV, а не звука, что позволяет создавать все более странные формы модуляции; отправка звука на оба входа VCA, с другой стороны, может создать кольцевой модулятор низкого качества.

Есть несколько очень веских причин, по которым наиболее частый ответ новичкам Eurorack, спрашивающим об их планируемой системе, — «вам нужно добавить больше VCA»: сделайте правильный выбор VCA, и вы откроете целый ряд новых творческих возможностей.

2 л.с. Dual VCA

В то время как многие производители Eurorack имеют свои особенности или уникальные качества, ни один из них не соблюдается так строго, как у 2hp. Как следует из названия, каждый из их модулей, от интерфейсов MIDI до осцилляторов, секвенсоров и ревербераторов, умещается за крошечной панелью шириной 2 л.с.Их VCA умещает два отдельных канала в этом крошечном корпусе, включая аттенюаторы для каждого входа CV и схему с низким уровнем искажений для обработки аудиосигналов с высоким качеством. Если место в стойке ограничено, линейка 2hp предлагает беспрецедентную функциональность и эффективность.

MakeNoise Optomix

Не все VCA созданы равными, при этом Optomix MakeNoise представляет определенный тип VCA, известный как Low Pass Gate. LPG сочетают в себе типичный VCA с фильтром нижних частот, что означает, что более тихие звуки имеют пониженные высокие частоты, в то время как более громкие звуки кажутся «ярче».Сочетание этого эффекта с определенным типом микросхемы, называемым vactrol, который создает более мягкие крутизны при управлении входящими сигналами CV, дает LPG более свободный, более органичный звук, часто имитирующий поведение реальных инструментов.

Optomix предоставляет два независимых LPG с регулятором CV и формированием тона, а также комбинированный выход для смешивания обоих аудиосигналов вместе. В сочетании с Maths и осциллятором, таким как собственный STO MakeNoise, его можно использовать для создания чего угодно, от мягких тонов в стиле ксилофона до искаженных аналоговых ударных.

Cwejman VCA 4MX

Cwejman занимает престижное место среди производителей Eurorack. Это одна из первых гвардейцев, их модули, как правило, труднее достать и значительно дороже, чем аналоги их конкурентов. Однако этому есть причина — их изысканная конструкция и бесподобное качество звука, о котором приглушенно говорят давние поклонники Eurorack.

VCA 4MX является прекрасным примером этого: 4 независимых VCA с безупречным качеством звука, а также варианты микширования входящих сигналов и все варианты входа CV, на которые вы могли надеяться, в прочной конструкции и без излишеств. .Если вас меньше беспокоят деньги, чем закупка модулей самого высокого качества, то ассортимент Cwejman вполне может представлять интерес.

Фильтры

Выберите любой из самых известных и любимых аппаратных синтезаторов, и велика вероятность того, что его индивидуальность и характерный звук будут обеспечены фильтром: подумайте о кислотных шумоподавлениях Roland TB-303, теплых тонах звука Муга. классические синтезаторы или грубый и агрессивный фильтр Korg MS-20, впоследствии переупакованный для их диапазонов Monotron и Volca.Выбор правильного фильтра может быть самым важным фактором в обеспечении того, чтобы звук вашего синтезатора соответствовал вашим музыкальным амбициям.

Допфер А-124 Оса

Возможно, немного несправедливо упустить из виду модули Doepfer в предыдущих разделах, учитывая их неотъемлемую роль в разработке Eurorack и их повсеместное распространение в модульных установках по всему миру. Популярность Doepfer в качестве отправной точки для энтузиастов модульных конструкций, а также низкая стоимость и простой дизайн широкого диапазона модулей иногда приводят к тому, что компанию высмеивают как пешеходную или бесплодную — заблуждение, которое, как оказалось, было бессмысленным. странный фильтр Осы.

Основываясь на шатком, почти искривленном качестве синтезатора EDP Wasp британского производства 1970-х годов, усиление резонанса фильтра может привести к созданию безумных, трельщащих обертонов и странных мурлыкающих шумов. Доступный всего за 80 долларов на вторичном рынке и около 110 долларов за новый, нет лучшего фильтра Eurorack для начинающих.

Koma Elektronik SVF-201

Фильтр SVF201 долгое время был единственным продуктом Koma Eurorack, располагавшимся рядом с рядом странных и уникальных блоков эффектов и электроакустической рабочей станцией Field Kit (которая поставляется в комплекте с контактными микрофонами, двигателями с CV-управлением и встроенным коротковолновое радио).

SVF201, как и все продукты Koma, странный и уникальный: его многорежимный фильтр, возможно, единственный в Eurorack пример, основанный на схеме vactrol (аналогично упомянутым выше фильтрам нижних частот), что придает ему теплый, органичный и приятный вид. чрезвычайно музыкальное качество. Его несколько выходов также позволяют творчески смешивать разные сигналы. Хотя достать этот модуль может быть относительно сложно, его уникальные качества делают его достойным поисков.

Манекены Три сестры

Фильтр «Три сестры» трудно объяснить чисто функциональными терминами, возможно, намеренно: описание на веб-сайте производителя Whimsical Raps из Нью-Йорка кажется сознательно созданным, чтобы скрыть понимание читателя, ближе к поэзии произвольной формы, чем к техническому руководству.Обладая тремя связанными многорежимными фильтрами с отдельными и комбинированными входами и выходами (позволяющими вставлять фильтры в себя или друг друга) и множеством входов модуляции, Three Sisters можно использовать для создания потусторонних калейдоскопических тонов, от резонансных звуков колокольчика до автоколебательные хорды и спектральные странности. В инструкции он описывается как «музыкальный инструмент для аранжировки ярких цветов»: подходящий гномический слоган для этого загадочного и завораживающего модуля.

Эффекты

С осциллятором, генератором огибающей, LFO, VCA и фильтром вы должны быть на пути к созданию полноценного синтезаторного голоса, способного воспроизвести или превзойти потенциал автономного аппаратного синтезатора. Затем вы можете начать думать об эффектах, с помощью которых можно искажать звук и управлять им. С модульной, однако, вы не ограничены только помещением эффектов после вашего синтезатора: вы можете взять выходной сигнал с питч-шифтера и передать его обратно в свой осциллятор для создания странных новых частотно-модулированных сигналов; используйте модуль audio-to-CV для управления вашей системой с помощью повторяющихся звуков из эффекта задержки; или создавайте сложные петли обратной связи между ревербераторами и фильтрами для создания абстрактных резонансных дронов.

Нормальные устройства Chronoblob

Блестяще названный Chronoblob от Alright Devices — это цифровая задержка с синхронизацией по темпу: отправьте ему регулярный тактовый импульс CV от секвенсора, и вы можете синхронизировать время задержки с ритмами остальной части вашей системы. Chronoblob может функционировать как ленточная петля, с высотой звука на выходе, реагирующей на изменения времени задержки, или действовать чисто цифровым способом для создания эффектов, подобных глитчу. Благодаря большому количеству входов CV, циклу send / return для аудио и богатому аналоговому насыщенному звуку это невероятно гибкий и мощный модуль задержки.

Облака изменяемых инструментов

Модуль дискретного сэмплера / синтезатора / реверберации

Mutable Instruments Clouds, впервые запущенный в 2015 году, почти полностью отличается от всего остального, не только в Eurorack, но и в аудиооборудовании в целом. Он сэмплирует крошечные фрагменты входящего звука, позволяя вам рекомбинировать эти зерна в новые звуковые формы, изменяя их высоту тона для создания чужих синтезаторных голосов из существующего звука, или замораживая и рандомизируя их для элегантных, медленно меняющихся окружающих форм.

При изобретательном использовании он может создавать уникальные, потрясающе красивые звуки. К сожалению, это также может быть чем-то вроде палки о двух концах: легкость, с которой можно вызывать сочные звуки, означает, что его часто используют для немногим более общих, насыщенных реверберацией звуковых ландшафтов. Это безусловно стоит попробовать, но больше, чем любой другой модуль Eurorack, он требует, чтобы вы изучили его полностью, а не выбирали простой вариант, если вы хотите, чтобы он преуспел.

С момента публикации этой статьи Mutable Instruments объявила о прекращении производства Clouds.Как и в случае с Braids and Peaks, некоторые устройства могут остаться у розничных продавцов, в противном случае обратите внимание на подержанные устройства или подробности о возможных новых модулях, на которые намекает Mutable Instruments, которые обещают более непосредственное практическое управление и меньше погружений в меню.

4 мс спектральный многополосный резонатор

Подобно облакам, спектральный многополосный резонатор с диапазоном 4 мс является прекрасным источником неземных, сказочных тонов и дронов. Он основан на шести полосовых фильтрах, частоту и резонанс которых можно регулировать независимо.Центральные элементы управления SMR позволяют обрабатывать частоту каждого фильтра как ноту в шкале, вращаясь и трансформируясь между ними, чтобы создать все, от звонких настроенных звуков перкуссии до мягко волнообразных мелодий и туманной атмосферы. Среди поклонников — Кейтлин Аурелия Смит, с , это видео , прекрасно демонстрирующая прелести SMR.

Секвенсоры

Для большинства людей постепенный характер построения модульной установки означает сосредоточение в первую очередь на исходном синтезированном голосе, управляемом с вашего компьютера или секвенсора через модуль MIDI to CV.Тем не менее, не забудьте оставить в стойке достаточно места для модулей секвенсора: разнообразие и изобретательность секвенсоров Eurorack позволяют вам освободиться от традиционных процессов DAW или MIDI и разработать совершенно новые подходы к созданию и составлению музыки.

Модульная машина Тьюринга Music Thing

Для людей с твердой рукой и хорошо вентилируемым рабочим пространством создание самостоятельных версий модулей Eurorack может быть удобным способом заполучить мощные модули гораздо дешевле, чем вы бы заплатили в противном случае.Хотя машина Тьюринга от Music Thing требует некоторого опыта пайки и работы с электрическими компонентами, это относительно простая конструкция и предлагает несколько мощных функций. «Секвенсор случайного цикла», поток случайных значений CV машины Тьюринга может быть зафиксирован на месте для создания циклических последовательностей нот длиной до 16 шагов; Затем случайность может быть постепенно добавлена ​​обратно в систему, создавая паттерны, которые медленно меняются и создают непредсказуемые генеративные музыкальные структуры.

Добоз Призма

Один из самых загадочных производителей Eurorack, заказы которого, казалось бы, принимаются только по электронной почте, бренд Doboz из Литвы, тем не менее, стоит поискать. Их секвенсор Prizma предлагает невероятно впечатляющий набор функций в компактном и недорогом корпусе: он содержит два секвенсора переменной длины, каждый из которых может запускаться в различных направлениях, фиксироваться на определенных музыкальных гаммах, рандомизирован и сохранен или загружен сверху. до 16 предустановок, все в тонком корпусе мощностью 6 л.с. и доступны по цене около 160 долларов (или как модуль DIY за еще меньше).Хотя Prizma, похоже, до сих пор оставалась незамеченной, ее отличный набор функций и невероятное соотношение цены и качества заслуживают гораздо более широкого внимания.

Intellijel Metropolis

Вдохновленный уникальным модулем DIY, основанным на классической модульной системе Roland System 100-M, и лицензированный на его основе, Intellijel Metropolis сочетает в себе традиционный 8-шаговый аналоговый секвенсор с уникальной функцией «длины шага», которая позволяет удерживать каждый из них. 8 шагов до 8 ударов. Хотя в теории это звучит просто, на практике это открывает головокружительный диапазон вариативности для ваших последовательностей, идеально подходящий для создания резких и непредсказуемых синтезаторных линий в детройтском стиле; добавление квантователя и контроля CV над различными параметрами добавляет еще больше гибкости этому механизму секвенирования.

Эд Джиллет в Твиттере

Обновление, 18 октября 2017 г .: После комментариев, сделанных основателем Synthrotek в социальных сетях, мы решили удалить нашу рекомендацию по продуктам компании из этой функции.

Читать далее : Стоят ли модульные синтезаторы шумихи? Четыре артиста делятся своими секретами Eurorack

Прочтите это, прежде чем ставить уличную кухню

Ноль в правильном типе

Подвижный Разумный выбор для небольших пространств, которые работают одновременно с несколькими задачами — в качестве центра для приготовления еды сегодня и в качестве садового центра на следующий.Начните с портативного угольного или газового гриля, оснащенного тяжелыми решетками из чугуна или нержавеющей стали и легко очищаемым жироуловителем. Для хранения и прилавка добавьте тележку на колесиках с полками. Чтобы не подавать тартар из гамбургеров, купите прикрепляемую к грилю лампу.

Стоимость: от 300 до 3000 долларов

Prefab Универсальный вариант для людей с большей площадью и наличными деньгами. Базовая установка (показанная) обычно включает в себя обшитый штукатуркой 5-футовый остров со счетчиком плитки, газовым грилем и дверцами доступа к баллону с пропаном.Дополнительно, в том числе гранитные столешницы, холодильник и светодиодное освещение, заказываются по меню. Домашние мастера могут приготовить еду на сборном острове в день доставки.

Стоимость: от 2000 до 30 000 долларов

Custom Встроенная кухня, созданная профессионалом или практичным домовладельцем, предлагает встроенную бытовую технику, место для хранения вещей и прилавок, а также максимальную гибкость с точки зрения соответствия материалов и стиля кухни окружающей обстановке. . Более крупная планировка, обширное освещение, подземные коммуникации и крыша в стиле перголы добавляют удобства, но также повышают цену.

Стоимость: от 3000 до 50 000 долларов и выше

Контрольный список

: что делать и когда

Фото Томаса Дж. История

Для передвижных кухонь просто катите и работайте. Но для встроенных с водопроводом и электричеством вам, вероятно, понадобится помощь профессионалов. Следуйте этому плану на игру:

1. Нанять подрядчика (при необходимости)

2. Получение разрешений

3.Сбор материалов

4. Провести инженерные сети

5. Установить хардскапинг

6. Купить бытовую

7. Добавить встроенные модули

8. Подключение освещения

Стиль: Традиционный

Фото Филипа Харви

Кладка из кирпича и камня классическая. Чтобы связать его с домом, выберите материал и конструкцию, например узор из несъемного кирпича, который перекликается с вашими фундаментными стенами или дымоходом.

Стиль: Современный

Фото Мишель Ли Уилсон / Arterra Landscape Architects

Стиль характеризуется гладкими линиями и полированной отделкой, такой как гранит и нержавеющая сталь. Здесь доски ipe, идущие горизонтальными полосами, придают кухне объем, а также сочетаются с лесным фоном.

Стиль: деревенский

Фото Карен Альперт

Текстура и матовая поверхность придают изделию жизнерадостный вид.Здесь лепнина на встроенном основании тонирована, имитирующая терракоту и гармонирующая с тонами грубой каменной стойки. Землистые цвета гармонируют с окружающими насаждениями.

Шпаргалка дизайнера

Иллюстрация Эрика Ларсена

Чтобы создать красивую и эффективную кухню, следуйте этим практическим правилам:

Конфигурация: вдоль одной стены

Иллюстрация Эрика Ларсена

Подходит для: Меньших по размеру, более экономичных помещений; летние кухни для одного повара с отдельной столовой или зоной отдыха

Конфигурация: L-образная

Иллюстрация Эрика Ларсена

Подходит для: Двух и более поваров; включение дополнительных приспособлений, таких как раковина или холодильник; предоставление буфета, бара или зоны отдыха для развлечений

Конфигурация: U-образная

Иллюстрация Эрика Ларсена

Подходит для: Отдельно стоящих кухонь с несколькими приборами, включая гриль, холодильник и раковину, а также зоной отдыха / баром / сервировочной зоной

Конфигурация: Остров

Иллюстрация Эрика Ларсена

Годно для: Создание центра развлечений.Подумайте о разделении с приподнятой стойкой, чтобы приготовление на гриле и приготовление пищи были отделены от общения.

3 причины оставаться ближе к дому

Фото Карен Буссолини

1. Удобство: Вам не придется таскать еду и припасы по лужайке. Идеальное место — от 15 до 20 футов от вашей внутренней кухни. Сохраняйте спокойствие, разместив сидения там, где гости не будут встречать ярких лучей заходящего солнца.

2. Бюджет: На небольшом удалении от дома дешевле проводить коммуникации. Вы также можете сэкономить на мощении, построив существующий внутренний дворик или террасу у задней двери.

3. Укрытие: Стены дома могут обеспечить структуру и защиту — без дополнительных затрат. Если под навесом, избегайте эффекта коптильни, разместив решетку по периметру крыши.

Бесперебойные материалы: встроенная база

Фото Марка Ломана

Облицовка культивированным камнем

Почему: Приклеенный к деревянному, бетонному или сборному железобетонному каркасу, он выглядит и долговечен как натуральный камень, но его проще сделать своими руками, потому что он легкий и легко режется.

Цена: От 5 до 25 долларов за квадратный фут не установлен

Кирпич

Почему: Доступный и простой в обслуживании. Требуется тщательная подготовка; возможно, вам придется разрезать кирпичи по размеру. Но если у вас есть базовые навыки кладки, это хороший проект на выходные.

Цена: От 3 до 6 долларов за квадратный фут деинсталляции

Штукатурка

Почему: Прикрепленный к деревянному, бетонному или сборному железобетонному каркасу, это износостойкое и огнестойкое покрытие разных цветов.

Цена: От 4 до 9 долларов за квадратный фут деинсталляции

Без суеты Материалы: Мебель

Фото Венделла Т. Уэббера

Нержавеющая сталь

Почему: Он прочный, устойчивый к атмосферным воздействиям и подходит для гриля.

Цена: Около 200 долларов за дверцы, навешенные на лицевую раму (на рисунке) или 500 долларов за полный 18-дюймовый базовый блок с ящиком и дверцей

Морской полимер

Почему: Обладает очарованием крашеного дерева, но не гниет и не требует ухода — просто промойте его из шланга, чтобы очистить.

Цена: От 600 долларов за полу-нестандартный 18-дюймовый базовый блок с дверцей

Тик

Почему: Теплый классический вид. Необходимо ежегодно обрабатывать прозрачным герметиком.

Цена: Около 75 долларов за дверь, не включая петли или лицевую раму, или 750 долларов за полный 18-дюймовый базовый блок с дверью

Материалы без суеты: Столешница

Фото Fuse / Getty Images

Гранит

Почему: Противостоит погодным условиям, не оставляет пятен так же легко, как мрамор, мыльный камень или сланец, и не выцветает на солнце.

Цена: От 50 до 100 долларов за квадратный фут для установленных плит

Бетон

Почему: Придает чистый современный вид, но при неправильной установке может трескаться. Не подходит для самостоятельного использования. Должен быть запечатан и повторно запечатан ежегодно.

Цена: Примерно от 50 до 100 долларов за квадратный фут для плиты, отлитой по индивидуальному заказу

Керамическая плитка для наружного применения

Почему: Thrifty, подходит для домашних мастеров, предлагает широкий выбор стилей и цветов.Лучше всего подходит для регионов, где замораживание и оттаивание не повреждают линии затирки.

Цена: От 3 до 10 долларов за квадратный фут не установлен

Стоит потратиться

Фото Карен Альперт

Это не предметы первой необходимости, но они делают приготовление пищи более приятным

Раковина: Легкость и гигиеничность мытья рук и овощей без перетаскивания внутрь делает окупаемыми вложения не только в раковину, но и в водопровод и канализацию; всего около 1800 долларов.

Выделенная газовая линия: Если у вас есть природный газ, проложите линию от дома, чтобы не бороться с пропановым баллоном или не кончалось топливо во время барбекю; От 300 до 900 долларов, в зависимости от расстояния до мангала.

Также стоит потратиться

Фото Марка Ломана

Дополнительная горелка: Идеально для гарниров. Некоторые грили поставляются с одним грилем, но убедитесь, что на нем достаточно места для ваших кастрюль.Отдельная горелка стоит около 500 долларов плюс установка. Подключаемые индукционные, которые убираются, когда они не используются, стоят от 200 долларов.

Холодильник: Под столешницей из нержавеющей стали можно хранить холодные напитки и ингредиенты в пределах досягаемости гриля. Прибавьте 600 долларов к стоимости холодильника за 300 долларов для новой линии электропередачи в земле для его питания.

Как избежать получения разрешения

Фото Эндрю Маккола

Некоторым городам не нужен сборный гриль-остров.Но чтобы исключить любые догадки и гарантировать, что ваш проект не приведет к увеличению налогов, выберите передвижную кухню с решеткой на колесиках, тележкой и удлинительным шнуром для электричества.

Предотвращение пожаров

Иллюстрация Эрика Ларсена

Как сделать так, чтобы ваш новый кулинарный центр не подвергал опасности вас или ваш дом:

Гриль: Расположите его на расстоянии не менее 10 футов от горючих материалов, таких как деревянный сайдинг, перила палубы и ветки деревьев, и создайте хранилище для огнетушителя.

Газ: Проверить линию на герметичность. Смешайте 1 часть средства для мытья посуды с 2 частями воды. Нанесите раствор на шланг и фитинги соединителя. Включите газ, но не зажигайте гриль. Если образуются новые пузырьки, у вас утечка. Затяните арматуру; если это не удается, замените шланг и фитинги.

Электрооборудование: Требуются розетки GFCI; Также хорошо подключить кухню к отдельной цепи, к которой легко получить доступ через панель управления в вашем доме. Используйте только удлинители, вентиляторы и осветительные приборы, соответствующие требованиям Underwriters Laboratories (UL), поскольку они выдерживают воздействие ультрафиолета и экстремальных температур.

Устройства для вечеринок

Иллюстрация Эрика Ларсена

Если хотите: Фри с вашим бургером

Рассмотрим: Фритюрница.

Большая емкость для еды, приготовленной руками, и птицы на День Благодарения.

Около 140 долларов; Кровать Bath & Beyond

Если хотите: Холодные на разлив

Рассмотрим: Кегератор.

Бочонок на колесах, который перемещает партию прямо к решетке.

Около 495 долларов; Amazon

Если хотите: Мерилендские крабовые пиршества

Рассмотрим: Горелка в виде штатива.

Высокая огневая мощь кипит в глубоких горшках с ракообразными.

Около 49 долларов; Cajun Grocer

Другие устройства для вечеринок

Иллюстрация Эрика Ларсена

Если вам нравится: Семейный итальянский

Рассмотрим: Печь для пиццы.

Аутентичный купол, обожженный дровами, придает ощущение деревенского стиля.

Около 1900 долларов; Sur La Table

Если хотите: Ребрышки медленного приготовления

Рассмотрим: Курильщик.

Пропан обеспечивает тепло, а древесная стружка — дым.

Около 170 долларов; Магазины Bass Pro

Если хотите: Замороженные маргариты

Рассмотрим: Льдогенератор.

Охладитель без отвеса полагается на резервуар для воды для производства кубиков.

Около 386 долларов; Ребята барбекю

Крыша: Пергола

Фото Look Photography / Getty Images

Павильон из кедра или дерева, обработанного под давлением, стоит от 5 до 15 долларов за квадратный фут. Решетчатая или решетчатая крыша обеспечивает вентиляцию, но для большей защиты покройте ее прозрачным акрилом или оцинкованным металлом.

Крыша: Тент

Фото предоставлено Solair

Для кухни за пределами дома можно легко переоборудовать навес по цене от 500 долларов за модель с ручным управлением шириной 8 футов.

Показано: Выдвижная маркиза Solair Shade Solutions из ткани Sunbrella. Найдите ближайшего к вам продавца.

Крыша: Зонт

Фото Триа Джован

Для передвижной кухни выберите прочную и универсальную консоль с ребрами из стекловолокна и 50-фунтовым основанием, способным противостоять ветру; От 200 до 300 долларов за оба. Для встроенной кухни подумайте о том, чтобы добавить в столешницу отверстие, через которое можно продеть стойку для зонта.

Лучшие обеденные гарнитуры для …

Фото: Blend images / Intl. Сент-Клер / Getty Images

Семейные собрания: Распланируйте размещение от шести до восьми человек за столом длиной около 96 дюймов (показан). В идеале оставьте расстояние 42 дюйма между краем стола и стеной или другим препятствием, чтобы было место, чтобы отодвинуть стулья и пройти позади сидящих.

Интимные обеды: Набор для бистро предлагает компактные и легкие переносные сиденья для двоих, а за круглым или квадратным 42-дюймовым столом достаточно места для четверых.

Развлечение с друзьями: Так же, как гости собираются на внутренней кухне, они собираются вокруг гриля на улице. Дайте им место для сидения — и держите их подальше от зоны приготовления пищи — с отдельно стоящим столом в пабе и стульями. Для встроенных кухонь с полуостровом или островками для гриля добавьте выступ в стиле барной стойки глубиной 15 дюймов для стойки высотой 36 дюймов или 12 дюймов для стойки высотой 42 дюйма, чтобы оставалось достаточно места для колен.

Составьте план освещения с тремя зубцами

Обеспечьте рабочее освещение, например, прикрепляемую лампу для гриля или торшер, для приготовления пищи и рабочих зон.Окружающее освещение в местах для сидения в виде всепогодных струнных светильников или перезаряжаемых светодиодных чайных светильников создаст настроение. А в целях безопасности подумайте о местах или столбах на солнечной энергии вдоль дорожек, ведущих к вашей кухне под открытым небом, светильникам на подступенках для палубных лестниц и потолочных фонарях, где вы входите в дом.

Дополнения

: портативный обогреватель

Сохраняйте тепло и продлите сезон барбекю с этой пропановой установкой на 46 000 БТЕ; электричество не требуется.Колеса позволяют легко перемещаться.

Около 235 долларов; специальный заказ в Lowe’s

Надстройки

: складная скамья

Полки для хранения, решетчатая спинка для подвешивания посуды и просторная столешница делают эту складную скамейку для горшков из ели идеальным баром или местом для сервировки.

Около 127 долларов; Wayfair

Дополнения

: вентилятор двойного назначения

Держит лыжников в страхе, в то время как ветерок и встроенные сиденья сохраняют хладнокровие.

Около 70 долларов; Amazon

Надстройки

: роликовый охладитель

Дополните холодильник или полностью откажитесь от него с помощью этого 80-литрового холодильника с порошковым покрытием, который поднимается к решетке, а затем фиксируется на месте.

Около 210 долларов; Patiostore.com

Надстройки

: раковина без отвеса

Этот настенный сосуд подключается к шлангу, образуя станцию ​​для мытья холодной водой. Отводите сточные воды на грядки с помощью второго шланга.

Около 100 долларов; Улучшения

Утепление 1-2-3

Иллюстрация Эрика Ларсена

Когда температура приближается к нулю, возможно, вам придется закрыть магазин на зиму. Вот как:

1. Очистите и накройте решетку.

2. Выключите и отсоедините все остальные приборы, например, холодильник.

3. Перекройте подачу воды и слейте оставшуюся воду из труб.(Это проще всего, если ваш сантехник устанавливает систему подготовки к зиме под действием силы тяжести; в противном случае вам придется откачивать воду.)

% PDF-1.6
%
6256 0 объект>
эндобдж

xref
6256 196
0000000016 00000 н.
0000009217 00000 п.
0000009446 00000 н.
0000009474 00000 н.
0000009520 00000 н.
0000009652 00000 н.
0000009712 00000 н.
0000010022 00000 п.
0000011206 00000 п.
0000011422 00000 п.
0000011536 00000 п.
0000011654 00000 п.
0000012562 00000 п.
0000013399 00000 п.
0000014251 00000 п.
0000015090 00000 н.
0000015843 00000 п.
0000016601 00000 п.
0000017352 00000 п.
0000018108 00000 п.
0000030525 00000 п.
0000286400 00000 н.
0000286460 00000 н.
0000286597 00000 н.
0000286700 00000 н.
0000286750 00000 н.
0000286848 00000 н.
0000286899 00000 н.
0000287001 00000 н.
0000287052 00000 н.
0000287185 00000 н.
0000287270 00000 н.
0000287348 00000 н.
0000287448 00000 н.
0000287641 00000 н.
0000287742 00000 н.
0000287835 00000 н.
0000288019 00000 н.
0000288143 00000 н.
0000288270 00000 н.
0000288420 00000 н.
0000288530 00000 н.
0000288626 00000 н.
0000288782 00000 н.
0000288880 00000 н.
0000288973 00000 н.
0000289133 00000 н.
0000289260 00000 н.
0000289371 00000 п.
0000289536 00000 н.
0000289643 00000 н.
0000289772 00000 н.
0000289936 00000 н.
00002

00000 н.
00002
00000 н.
00002 00000 н.
00002

00000 н.
00002

00000 н.
00002

00000 н.
00002

00000 н.
00002

00000 н.
00002

00000 н.
00002

00000 н.
00002

00000 н.
00002

00000 н.
00002

00000 н.
00002

00000 н.
00002

00000 н.
00002 00000 н.
00002 00000 н.
00002
00000 н.
00002

00000 н.
0000292493 00000 н.
0000292610 00000 н.
0000292727 00000 н.
0000292904 00000 н.
0000293017 00000 н.
0000293155 00000 н.
0000293324 00000 н.
0000293424 00000 н.
0000293592 00000 н.
0000293684 00000 н.
0000293783 00000 н.
0000293951 00000 н.
0000294063 00000 н.
0000294162 00000 н.
0000294328 00000 н.
0000294433 00000 н.
0000294520 00000 н.
0000294656 00000 н.
0000294759 00000 н.
0000294873 00000 н.
0000294979 00000 п.
0000295088 00000 н.
0000295199 00000 н.
0000295312 00000 н.
0000295435 00000 н.
0000295548 00000 н.
0000295712 00000 н.
0000295869 00000 н.
0000295989 00000 н.
0000296100 00000 н.
0000296215 00000 н.
0000296337 00000 н.
0000296458 00000 п.
0000296577 00000 н.
0000296707 00000 н.
0000296819 00000 н.
0000296930 00000 н.
0000297041 00000 н.
0000297152 00000 н.
0000297268 00000 н.
0000297382 00000 н.
0000297493 00000 н.
0000297620 00000 н.
0000297747 00000 н.
0000297874 00000 н.
0000298001 00000 н.
0000298118 00000 н.
0000298236 00000 н.
0000298343 00000 п.
0000298460 00000 н.
0000298572 00000 н.
0000298692 00000 н.
0000298806 00000 н.
0000298923 00000 н.
0000299053 00000 н.
0000299173 00000 н.
0000299290 00000 н.
0000299412 00000 н.
0000299524 00000 н.
0000299635 00000 н.
0000299764 00000 н.
0000299891 00000 н.
0000300011 00000 н.
0000300144 00000 п.
0000300288 00000 п.
0000300449 00000 н.
0000300575 00000 п.
0000300733 00000 н.
0000300888 00000 н.
0000301032 00000 н.
0000301168 00000 н.
0000301292 00000 н.
0000301417 00000 н.
0000301537 00000 н.
0000301671 00000 н.
0000301804 00000 н.
0000301931 00000 н.
0000302052 00000 н.
0000302165 00000 н.
0000302280 00000 н.
0000302414 00000 н.
0000302559 00000 н.
0000302670 00000 н.
0000302793 00000 н.
0000302949 00000 н.
0000303090 00000 н.
0000303250 00000 н.
0000303381 00000 н.
0000303536 00000 н.
0000303669 00000 н.
0000303778 00000 н.
0000303901 00000 н.
0000304040 00000 н.
0000304155 00000 н.
0000304299 00000 н.
0000304449 00000 н.
0000304561 00000 н.
0000304729 00000 н.
0000304856 00000 н.
0000304965 00000 н.
0000305093 00000 н.
0000305220 00000 н.
0000305312 00000 н.
0000305404 00000 н.
0000305496 00000 п.
0000305588 00000 н.
0000305680 00000 н.
0000305772 00000 н.
0000305864 00000 н.
0000305956 00000 н.
0000306048 00000 н.
0000306140 00000 н.
0000306232 00000 н.
0000306324 00000 н.
0000306416 00000 н.
0000306508 00000 н.
0000306600 00000 н.
0000306692 00000 н.
0000306784 00000 н.
0000306876 00000 н.
0000306968 00000 н.
0000307060 00000 н.
0000307152 00000 н.
0000004216 00000 н.
трейлер
] >>
startxref
0
%% EOF

6451 0 obj> поток
xZ {tSUѓ49} K (i (

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
