Как включается печка на ваз 2107: Печка дует холодным воздухом. Как включить печку ВАЗ 2107

Схема и устройство печки ВАЗ-2107

Перед наступлением холодов, каждый ответственный водитель проводит профилактический осмотр автомобиля и устранение возможных неисправностей. Чаще всего производится регулярная замена масла, антифриза, покрышки автомобиля меняются на зимний вариант. Особого внимания к себе также требует печка, являющаяся одним из главных агрегатов машины, который обеспечивает комфорт для водителя и пассажиров в холодное время года.

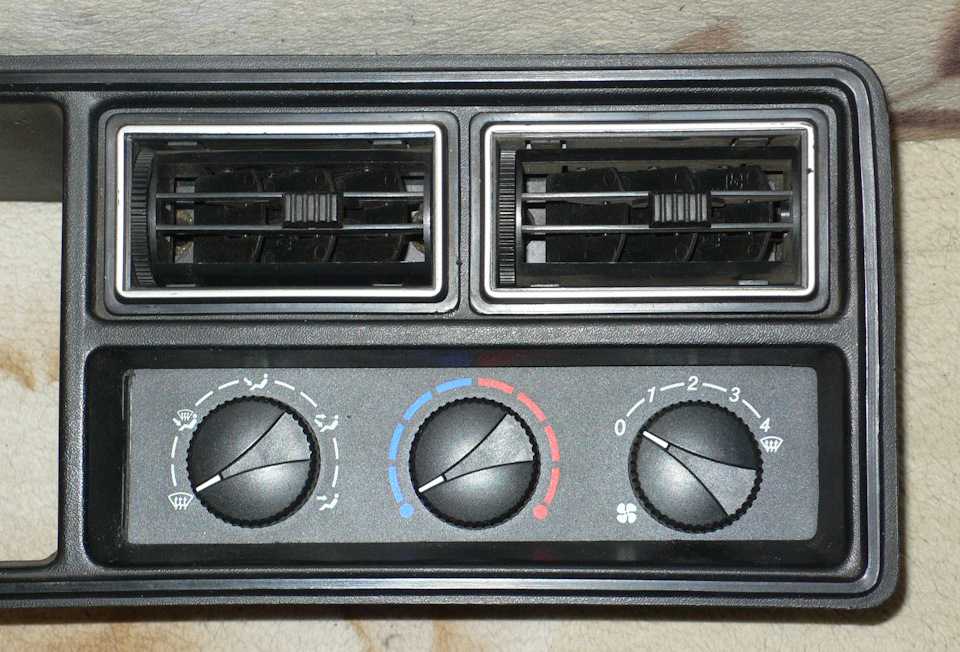

Регулятор отопителя на приборной панели автомобиля ВАЗ-2107

В этой стать пойдёт речь об устройстве печки ВАЗ-2107 и правильной её настройке для качественного отопления салона.

Содержание

1. Устройство и принцип работы печки ВАЗ-2107
2. Распространённые неисправности печки и варианты их устранения
3. Модернизация печки
4. Подведём итоги

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику отопительной системы салона транспортного средства и правильно настроить её работу необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семёрке находится в салоне и прикреплена к перегородке отсека на моторе четырьмя крепёжными элементами. Между мотором и печкой установлен резиновый уплотнитель. Воздух к печке прибывает через специальные отверстия в капоте. Сзади отопителя в отсеке двигателя находится коробка для подачи воздуха. Воздух проходит через радиатор, где происходит его прогревание, и входит в машину либо под давлением холодного воздуха с улицы на больших скоростях автомобиля, либо под действием вентилятора, который создаёт движение воздуха под давлением. Вентилятор имеет три скорости работы: нейтральная, низкая и повышенная. Переключатель скоростей работы вентилятора находится на приборной панели автомобиля.

Наглядная схема работы отопителя ВАЗ-2107

Радиатор печки употребляет для функционирования жидкость системы охлаждения машины. Количество горячей жидкости, которая попадает в радиатор, можно отрегулировать краном. Он находится возле пола транспортного средства со стороны пассажира и идёт от рычага управления гибких тяг. Рычаг управления находятся на приборной панели транспортного средства. Верхний переключатель печки отвечает за кран отопителя. В предельной правой позиции переключатель полностью открывает краник, в радиатор попадает максимально возможное количество охлаждающей жидкости. В положении переключателя слева кран закрыт, антифриз не попадает в радиатор, и печка остаётся холодной.

Внешний вид радиатора печки автомобиля ВАЗ-2107

Под радиатором расположен моторчик печки. В электрическую систему мотора включён резистор, который даёт возможность переключения скоростей вентилятора.

Под действием вентилятора тёплый воздух идёт по трубкам в сторону боковых стёкол, к ветровому стеклу и к дефлекторам. С помощью решёток дефлекторов можно изменить маршрут подачи воздуха для направленного обдува. Управление горячим воздухом происходит с помощью открывания или закрывания заслонки печки, крышка которой регулируется рычагами гибких тяг. За задвижку люка подачи воздуха отвечает средний рычаг. В предельной правой позиции переключателя в машину попадает максимально возможное количество воздуха с улицы. В крайнем левом местоположении и герметичном закрывании крышки воздух в салон не попадает.

Самый нижний рычаг отвечает за развёрстку потоков воздуха. Правая позиция рычага обеспечивает максимальную подачу воздуха к боковым стёклам машины, левая — обеспечивает обдув ветрового стекла.

Детальную схему подключения системы вентиляции и отопления ВАЗ-2107 можно посмотреть в технической документации к транспортному средству.

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

1. Некачественное соединение патрубков и трубок подачи воздуха.
2. Течь радиатора и краника отопителя.
3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр деталей отопительной системы. Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Скопившиеся за время эксплуатации мусор и пыль на радиаторе автомобиля ВАЗ-2107

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок. В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.

Модернизация печки

Очень часто параллельно проведению профилактики неисправностей печки и её настройки водителя осуществляют модернизацию отопительной системы для более эффективной её работы.

Чаще всего в этих целях проводится замена штатного вентилятора и резистора изделиями от восьмёрки. Новый вентилятор отличается большим размером, за счёт чего подаётся большее количество тёплого воздуха, и салон транспортного средства быстрее прогревается. Новый вентилятор стаёт практически без доработок на штатное посадочное место. Необходимо только срезать с крыльчатки один из аэродинамических гребней. После проведения таких усовершенствований потребуется также замена штатной кнопки включения вентилятора на изделие от восьмёрки.

Иногда для более качественного обдува боковых стёкол водителя устанавливают дополнительно маленькие вентиляторы в дефлекторы. Такие доработки в комплексе с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Подведём итоги

Своевременная диагностика, профилактические очистки и проверки элементов отопительной системы автомобиля является гарантией качественной работы печки. Специалисты рекомендуют проводить проверку системы отопления на ВАЗ-2107 как минимум два раза в год — осенью и весной. С проведением профилактических очисток и настроек печки справится любой водитель собственноручно, для этого необходимо только разобраться в устройстве системы отопления и вентиляции салона и принципе её функционирования. Проще всего для этого всегда иметь рядом наглядное руководство по эксплуатации к вашему автомобилю.

Не откладывайте на дальнейшие времена работы по улучшению функционирования отопительной системы автомобиля. Правильный уход обеспечит бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.

Не работает печка ВАЗ 2107 инжектор, диагностика, замена кнопки, предохранителя

Отказ отопителя летом, это небольшая проблема, отказ зимой — большая. Если летом открыв окно вопрос решен, то зимой такой номер не пройдет.  Статья о том, что делать если не работает печка ВАЗ 2107 инжектор, хотя диагностика подойдет и к другим моделям классики — ВАЗ 2101 — 2106.

Причины отказа печки

Если не включается печка на «семерке», то возможно:

• неисправен переключатель вентилятора печки;
• неисправен монтажный блок;
• сопротивление регулировки скорости;
• неисправен двигатель печки.

Схема подключения печки ВАЗ 2107

1. монтажный блок;
2. кнопка печки;
3. сопротивление;
4. электродвигатель вентилятора;
5. замок зажигания.

Что бы провести диагностику нужно сделать контрольную лампу (бывают и заводского исполнения) или лучше всего иметь тестер (мультиметр). Контрольная лампа представляет собой лампочку с проводами, концы которых заканчиваются щупами.

Неисправность монтажного блока предохранитель печки ваз 2107

Если при нажатой клавише включателя печки не слышен шум вентилятора, то первое с чего надо начать осмотр, это проверить исправен ли предохранитель печки ВАЗ 2107 F1 (они подписаны и помечены на крышке) в монтажном блоке.  Кроме печки он отвечает за работу обогревателя заднего стекла и фонарей заднего хода. Оценить исправность предохранителя можно в большинстве случаев на просвет, но иногда случается что его просто не видно, в этом случае лучше иметь под рукой «контрольку» или тестер.

Приборы для диагностики

Для проверки подключите один щуп к аккумулятору, вторым прикоснитесь к предохранителю, а свободным концом предохранителя к второй клемме АКБ. При исправном предохранителе лампочка загорится.

Следуйте рекомендации завода и ставьте аналогичные предохранители, в данном случае 10 ампер.

Когда при диагностике F1 исправен, а напряжения на желто-голубом проводе выключателя нет,  здесь вероятно имеет место обрыв дорожек в самом монтажном блоке. Отремонтировать его можно, но нужны инструменты и навыки пайки или придется менять на новый. Подробнее о вазовском монтажном блоке в статье.

 Неисправность переключателя

После предохранителя проверяем кнопку включения. Питание с блока приходит на желто-голубой провод, как уже было сказано и если напряжение на нем есть, то проверяем выключатель отопителя.

Зажигание при проверке должно быть включено.

Берем кусок провода, один конец подключаем к желто-голубому и поочередно касаемся других выводов, если мотор начинает работать прикасании обоих выводов, то выключатель исправен. Если в одном из положений двигатель не работает, то делается вывод о неисправности переключателя, но для точной оценки нужно проверить сопротивление.

Подключение кнопки печки ВАЗ 2107 показано на фото.

Если отсутствует напряжение на обоих выводах нужна замена кнопки печки ВАЗ 2107. Для этого подденьте ее отверткой и вытащите кнопку. Вытаскиваем из старой кнопки фишки и подключаем поочередно новую.

Двигатель работает на одной скорости

В данном случае это может быть неисправность кнопки, сгоревшее сопротивление или неисправность двигателя (обрыв одной обмотки). Если кнопка исправна, а вентилятор печки работает только на высокой скорости, то первое что нужно проверить, это балластное сопротивление. Проверяется оно так же как и предохранитель, в случае обрыва замерите его.

На «семерке» проверить ее можно только сняв корпус печки, так как оно располагается внутри корпуса. В более ранних моделях оно находится под торпедой по середине, чуть ближе к водителю.

Неисправность электродвигателя печки

Основные неисправности двигателя — это заклинивание ротора во втулках или подшипниках. При такой неисправности обычно сгорает предохранитель, поэтому не ставьте предохранитель с большим током иначе приведет к сгоранию дорожек блока или проводки.

Вторая неисправность это износ щеток. В данном случае при подаче напряжения на любую из обмоток, двигатель работать не будет.

Чтобы точно убедится в исправности двигателя нужно проверить проводку подходящую к нему, так как может просто отсоединились фишки или отсоединился минусовой провод.

Доработка системы отопления ваз 2107

Должна легко открываться и закрываться.

Заслонка обратная предназначена для подачи холодного воздуха, который находится в калорифере. Исправно функционирующая заслонка должна свободно закрываться.

Когда машина работает, сердцевина нагревателя должна быть полностью, а не частично горячей. Вы можете проверить это, прикоснувшись к духовке.

В случае, когда заслонка и кран работают без нареканий, но духовка все равно недостаточно хорошо прогревается, пока обороты двигателя не превысят 2000, следует оценить циркуляцию охлаждающей жидкости .

Причин плохой циркуляции может быть несколько:

• помпа — ее нужно проверить, и если проблема не в ней, то перейти к устранению других возможных проблем;
• отсутствие давления в системе охлаждения — может возникнуть при утечке тосола или тосола, стоит осмотреть с фонариком, устранив поврежденные шланги или хомуты, а затем заменить их на новые, также стоит проверить пробка на расширительном бачке. Этот производственный момент очень важен, поэтому требует особого внимания, особенно та часть конструкции, в которой тонкий шланг от расширителя идет непосредственно к радиатору. Утечка не должна достигать вентилятора.

Основным условием обеспечения идеальной циркуляции теплоносителя является герметичность, обеспечивающая поддержание необходимого давления и быстрой циркуляции. Существует достаточно простой способ проверки на наличие утечек. Понаблюдайте, не нагреваются ли стенки расширительного бачка при работе двигателя не менее 10 минут. Холодный бак свидетельствует о недостаточном давлении, что способствовало бы подаче теплоносителя в топку, т.е. обороты ниже 2000 недостаточно мощные.

Другой причиной отсутствия тиража может быть избыточные оксиды которые забивают печь. Слишком быстрый прогрев автомобиля в пробке также свидетельствует о проблемах с давлением, а именно о просачивании воздуха через какие-то повреждения.

Все это проверено на практике. Получается, что по большей части при таких проблемах нет необходимости ни в замене радиатора, ни в термостате, ни, как это часто бывает, в полной реконструкции. приборная панель для демонтажа отопителя.

Если вы сядете за компьютер и изучите систему охлаждения своего автомобиля, то сразу поймете, что виной всему отсутствие давления. Так что просто открывайте капот и ищите повреждения шлангов и течи, они могут быть почти незаметны, когда в шланге появляется трещина. Таким образом, вашим первым шагом в случае таких проблем должна быть замена всех шлангов на новые.

В ВАЗ 2107 перестала работать печка? Мы покажем вам, как решить эту проблему! В принципе у вас есть два варианта — либо замена печки полностью, либо ее ремонт. Если в морозы моторчик печки в вашем автомобиле стал издавать свистящие звуки, можно, конечно, его смазать. Да, на время поможет, но ненадолго, ибо моторы…

Ремонт стартера ВАЗ 2107 своими руками Стартер видео используемый производителем для установки на ВАЗ 2107 может быть разного типа и немного различаться по строению. При этом принцип их работы, разумеется, не меняется. Этот механизм создает постоянный ток и создает крутящий момент, необходимый для вращения коленчатого вала.

Замена рулевых тяг ВАЗ 2107 видео В процессе эксплуатации автомобиля детали подвески и другие системы подвергаются значительным нагрузкам, что приводит к их износу и выходу из строя. На модели ВАЗ 2107 износ образуется в наконечниках рулевых тяг, при движении по плохой дороге появляются стуки. Игнорирование их чревато разрушением узла и…

Замена порога ВАЗ 2110 своими руками видео Автомобили ВАЗ 2110 не отличаются высоким качеством металла кузова. Он очень подвержен коррозии, впрочем, как и другие автомобили производства АвтоВАЗа. Если вовремя не нанести антикор, то через восемь-десять лет ржавчина кузова автомобиля может пройти насквозь…

Ремонт КПП ВАЗ 2110 своими руками видео ВАЗ-2110 (Lada 110) — российский автомобиль малого класса, четырехдверный переднеприводный седан производства Волжского автомобильного завода. Выпускался на АВТОВАЗе с 1995 по 2007 год. В настоящее время сторонними производителями на базе автомобилей семейства LADA-110 созданы и выпускаются автомобили из…

Ремонт порогов автомобиля своими руками видео: материал в виде видео поможет лучше понять и понять процесс ремонта порогов автомобиля своими руками. Как показывает современная практика, модель 2110 не блещет качеством металла, используемого для изготовления кузова. Металл подвержен сильной коррозии, в принципе как и все…

Очень часто выходит из строя «стартер» ВАЗ (2109), но наши машины хороши тем, что в случае ремонта и обслуживания все ремонтные работы производятся проще, чем в иномарках. Итак, разбираем спусковой механизм, да это можно сделать самому, не обращаясь в различные СТО. Приступаем к анализу. Принципы работы стартеров в отечественных иномарках почти…

Перед наступлением холодов каждый ответственный водитель проводит профилактический осмотр автомобиля и. Чаще всего производится регулярная замена масла и антифриза, замена автомобильной резины на зимний вариант. Отдельного внимания требует и печка, которая является одним из основных узлов автомобиля, обеспечивающим комфорт водителю и пассажирам в холодное время года.

В данной статье пойдет речь об устройстве печки ВАЗ-2107 и ее правильной настройке для качественного обогрева салона.

Устройство и принцип работы печки ВАЗ-2107

Чтобы провести профилактику системы обогрева салона автомобиля и правильно настроить ее работу, необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семерке находится в салоне и крепится к перегородке отсека на моторе четырьмя креплениями. Между мотором и печкой устанавливается резиновый уплотнитель. Воздух к печке поступает через специальные отверстия в колпаке. За отопителем в моторном отсеке находится короб подачи воздуха. Воздух проходит через радиатор, где нагревается, и попадает в автомобиль либо под давлением холодного воздуха с улицы при больших скоростях движения автомобиля, либо создающего движение воздуха под давлением. Вентилятор имеет три скорости: нейтральную, низкую и высокую. Переключатель скорости вентилятора расположен на приборной панели автомобиля.

Радиатор печки использует для работы жидкость системы охлаждения машины. Количество горячей жидкости, попадающей в радиатор, . Он расположен у пола автомобиля со стороны пассажира и исходит от рычага управления гибкой тягой. Рычаг управления находится на приборной панели автомобиля. Верхний переключатель печки отвечает за кран отопителя. В крайнем правом положении переключатель полностью открывает кран, в радиатор поступает максимально возможное количество охлаждающей жидкости. В положении переключателя слева клапан закрыт, тосол в радиатор не поступает, а печка остается холодной.

Двигатель отопителя расположен под радиатором. В электросистему двигателя включен резистор, позволяющий переключать скорости вращения вентилятора.

Под действием вентилятора теплый воздух поступает по патрубкам в сторону боковых стекол, на лобовое стекло и на дефлекторы. С помощью дефлекторных решеток можно изменить маршрут подачи воздуха на направленный поток воздуха. Горячий воздух регулируется открытием или закрытием заслонки печки, крышка которой регулируется рычагами с гибкими тягами. Средний рычаг отвечает за лючок подачи воздуха. В крайнем правом положении переключателя в машину поступает максимально возможное количество воздуха с улицы. При крайнем левом расположении и герметичном закрытии крышки воздух в салон не попадает.

Нижний рычаг отвечает за развертывание воздушных потоков. Правое положение рычага обеспечивает максимальную подачу воздуха к боковым стеклам машины, левое положение обеспечивает подачу воздуха к лобовому стеклу.

Подробную схему подключения системы вентиляции и отопления ВАЗ-2107 можно найти в технической документации на автомобиль.

Распространенные проблемы с печкой и способы их устранения

Перед наступлением холодов необходимо обязательно проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семерки возникают следующие неисправности:

1. Плохое соединение патрубков и патрубков подачи воздуха.
2. Течь крана радиатора и отопителя.
3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

С такими неисправностями в системе отопления справится даже начинающий водитель. Более серьезные поломки могут привести к необходимости покупки новой плиты.

Для начала необходимо провести визуальный осмотр. Для этого нужно разобрать печь и очистить ее от накопившегося за летний период мусора и пылинок.

Одной из самых распространенных проблем в системе отопления ВАЗ-2107 является некачественная герметизация воздуховодов печки. Устранить эту проблему можно, обработав силиконом трещины пластиковых элементов корпуса отопителя. А также отверстия возле форсунок необходимо заклеить ветошью. Устранение дыр уменьшит потери теплого воздуха и будет сопровождаться более быстрым прогревом салона.

Следующим шагом будет проверка крана отопителя и радиатора на герметичность. Это основная головная боль владельцев отечественных автомобилей. Если кран плиты или трубы протекают, их необходимо заменить новыми изделиями. При этом также меняются уплотнительные стыковые прокладки. Если течет сам радиатор, то есть два варианта решения проблемы. Чаще всего на семерках устанавливается медный радиатор старого образца. Медный радиатор можно припаять и тем самым продлить срок его службы. Если семерка оснащена алюминиевым радиатором, то ремонту он не подлежит и его необходимо заменить новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, возможно причина в забитом радиаторе, то потребуется его тщательная чистка. Специалисты рекомендуют профилактическую промывку радиатора не реже одного раза в год. При этом промываются все шланги и трубы.

В целях профилактики важно осматривать электропроводку печки на предмет окисления, плохой изоляции контактов во избежание короткого замыкания, перегорания двигателя и предохранителя системы отопления. Если печка работает, то достаточно визуального осмотра и устранения неполадок. В противном случае необходимо проверить функционирование элементов электроцепи с помощью тестера.

Такие простые манипуляции уберегут вас от неприятных ситуаций с системой отопления в холодное время года.

Модернизация печки

Очень часто параллельно с профилактикой неисправностей печки и настройками ее драйвера проводится модернизация системы отопления для более эффективной работы.

Чаще всего для этих целей штатный вентилятор и резистор заменяют изделиями из восьмерки. Новый вентилятор имеет больший размер, за счет чего подается больше теплого воздуха, а салон автомобиля быстрее прогревается. Новый вентилятор встраивается в стандартное сиденье практически без переделок. Нужно только срезать один из аэродинамических гребней от крыльчатки. После таких доработок также необходимо будет заменить стандартную кнопку вентилятора на изделие от восьмерки.

Иногда для лучшего обдува стекол со стороны водителя в дефлекторах устанавливают дополнительные маленькие вентиляторы. Такие доработки в сочетании с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Подведение итогов

Своевременная диагностика и проверка элементов системы отопления автомобиля – залог качественной работы печки. Специалисты рекомендуют проверять систему отопления на ВАЗ-2107 не реже двух раз в год – осенью и весной. С профилактической чисткой и настройкой печки своими руками справится любой водитель, для этого нужно лишь разобраться в устройстве системы отопления и вентиляции и принципе ее работы. Самый простой способ сделать это – всегда иметь рядом наглядную инструкцию по эксплуатации своего автомобиля.

Не откладывать на потом работы по улучшению работы системы отопления автомобиля. Правильный уход обеспечит бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.

Лучшие цены и условия покупки новых автомобилей

Кредит 4,5%/Рассрочка/Трейд-ин/95% одобрение/Подарки в салон

Мас Моторс

Печка ВАЗ-2107 плохо греет? Устройство печки ВАЗ-2107.

Замена радиатора ВАЗ-2107 своими руками

Система отопления автомобилей ВАЗ служит для создания комфортного микроклимата в салоне. Летом подогрев не требуется, поэтому с помощью специального крана радиатор отопителя отключается от системы подачи жидкости, которая поступает из общей системы охлаждения. А в зимнее время года, когда температура воздуха опускается до минуса и становится необходимо тепло в салоне, его открывают. Соответственно после восстановления подачи жидкости ВАЗ 2107 начинает греться. Он расположен в кабине и крепится четырьмя шпильками к перегородке отсека двигателя. Место соединения с корпусом машины уплотнено резиновыми уплотнителями.

Почему в салоне холодно?

Зачастую автолюбители вспоминают о печке только после наступления зимнего периода. Иногда, правда, вспоминают и раньше. Например, когда неожиданно под ногами у водителя появляется антифриз или вода. Но большинство автолюбителей узнают о неисправности радиатора, когда становится холодно и в машине не хватает тепла и комфорта. И им ничего не остается, как поменять ВАЗ 2107.

Конструкция

Печка ВАЗ 2107 состоит из кожуха вентилятора, радиатора, который имеет крышки для притока воздуха и его распределения. Холодные потоки, проходящие через нагреватель, нагреваются. Радиатор является одним из основных узлов, за счет которого работает печка ВАЗ 2107. Оборудован патрубками: подводящим и нагнетательным. Они выведены в моторный отсек и подключены к системе охлаждения двигателя. Отверстия их вывода можно надежно закрыть резиновым уплотнителем.

Принцип работы

Радиатор на всех моделях ВАЗ крепится двумя винтами, а кран отопителя встроен в подающий патрубок. Это регулятор подачи охлаждающей жидкости. Управлять им можно посредством гибкой тяги от рычага, расположенного в блоке управления в системе вентиляции на панели приборов. Под радиатором установлен моторчик печки ВАЗ 2107. Его электродвигатель установлен на двух упругих подушках, размещенных в направляющем кожухе. В цепь питания двигателя также встроен дополнительный резистор, обеспечивающий двухскоростной режим вращения вентилятора, который включается переключателем, имеющим три положения для работы и расположенным на панели приборов.

Печка ВАЗ 2107 имеет воздуховоды, отходящие от корпуса ее вентилятора. Они направляют поток не только к дефлекторам, обдувающим боковые стекла, но и к тем трубкам, которые направлены на лобовое стекло. Можно регулировать подачу горячего воздуха, попеременно закрывая и открывая заслонки отопителя. Тот же колпак на воздухозаборнике регулируется тягами от рычагов, расположенных на блоке управления.

Основные недостатки

Водители, много лет ездящие на Жигулях, часто отмечают, что ВАЗ 2107 иногда плохо греет. Наиболее частой причиной неисправностей такой системы, как печка ВАЗ 2107, является течь радиатора, а также патрубков, краника и патрубков, расположенных непосредственно между ними. К этому можно добавить и отказы переключателя режимов вентилятора, повреждение проводов устройства или окисление их компонентов.

Эти недостатки, как правило, можно исправить, не прибегая к покупке новых деталей, но и при более сложных неисправностях нужны серьезные и кардинальные меры, например, замена радиатора печки ВАЗ 2107 и т. п.

Причины неисправности в системе отопления

Иногда водители замечают в салоне автомобиля утечку антифриза. Причиной этого может быть проржавевший кран радиатора или печки, а также его металлический носик. Точную «диагностику» можно сделать только при визуальном осмотре. Если дефект кроется, например, в патрубке или печной печке, их легко можно заменить, тем более, что сегодня нет проблем с приобретением каких-либо запчастей. В этом случае можно даже не разбирать крышку и панель приборов. Если виновником течи охлаждающего антифриза является сам радиатор, то в этом случае есть два варианта решения этой проблемы. Во-первых, если в машине установлен старый медный радиатор, его можно отремонтировать: запаять, почистить, залудить и т. д. Главное найти хорошего специалиста. Второй вариант, когда в машине стоит печка ВАЗ 2107 с алюминиевым радиатором. В этом случае все немного сложнее: его необходимо заменить на новый, так как он не подлежит ремонту.

В некоторых случаях после включения отопителя из воздуховодов автомобиля продолжает выдуваться холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости. Это происходит по вине испорченного крана отопителя или «забит» сам радиатор. В случае заклинивания крана его необходимо заменить, а во втором случае необходима тщательная чистка.

Модернизация отопителя

Всем автомобилистам известно, что устройство печки ВАЗ 2107 несовершенно, при этом она работает с ощутимым шумом даже в салоне. Поэтому эта часть системы отопления автотранспорта очень часто подвергается модернизации. Многие пытаются улучшить работу печки самостоятельно, однако чаще всего это не получается должным образом. Своими руками, даже зная, как снять ВАЗ 2107, можно только подтянуть стыки воздуховодов и патрубков, а также перераспределить горячие потоки. Однако температура в салоне в основном остается на прежнем уровне. А чтобы в машине в зимние морозы было тепло и уютно, необходимо увеличить количество тепла, подаваемого радиатором. Вся проблема в вентиляторе печки, который маловат и не создает нужного притока воздуха. В связи с этим, как правило, в первую очередь необходимо заменить вентилятор ВАЗ 2107.

Если сравнить работу этого механизма в двух моделях автомобилей Жигули, то можно увидеть, что двигатель печки седьмой модели Жигулей при вращении с частотой около трех тысяч оборотов в минуту использует около четырех с половиной пол ампера тока. А на вентилятор «восьмерки» с четырьмя тысячами и более оборотов тратится в три с половиной раза больше. Поэтому необходима модернизация. Иногда требуется даже замена радиатора печки ВАЗ 2107.

Порядок доработки отопителя

В том случае, если ВАЗ 2107 плохо греет, снимается крышка в салоне на днище печки, на которой закреплен вентилятор. Последний полностью удален из-за его ненадобности. После этого аккуратно срезается один из аэродинамических гребней, плавно греющий к ногам водителя и рядом стоящего пассажира. Особенно это актуально при установке вентилятора с ВАЗ 2108, потому что его мотор немного длиннее. Крыльчатку можно полностью снять, а ее функции передать стандартному пятилопастному вентилятору.

Отверстие для этого диаметра немного увеличено, чтобы в него можно было вставить новый вал. Важно следить за тем, чтобы обновленная конструкция была «посажена» на место плотно и надежно. Непосредственно перед установкой нового вентилятора его необходимо подключить напрямую, чтобы убедиться, что он работает.

Для бесшумности

Для этого заменяется встроенный резистор, основная задача которого обеспечить относительно тихую работу вентилятора. Тем более, что новый — с ВАЗ 2108 — из-за большего количества перегоняемого воздушного потока издает сильный шум. Лучшим вариантом замены является резистор, который устанавливается на той же восьмой модели. Кроме того, при модернизации не лишним будет заменить выключатель вентилятора, установив модель от того же автомобиля, что и вся конструкция, например, от 2108. Делается это потому, что ВАЗ 2107 долго прогревается, в результате через определенное время стандартные кнопки питания просто тают. Шум от модернизированного и обновленного устройства, конечно, будет чуть больше заводского, но этот недостаток в более холодное зимнее время после доработки отопителя практически незаметен.

Уход за радиатором печки ВАЗ 2107

В осенний и летний периоды эксплуатации автомобилей внутри их радиаторов отопителей скапливается много накипи. И в результате эффективность системы снижается. Однако эту неисправность можно устранить. Достаточно просто знать, как разобрать печку ВАЗ 2107, чтобы ее почистить. Этот простой процесс ремонта можно выполнить самостоятельно. Для этого автолюбителю понадобятся два червячных хомута, две новые резиновые прокладки, несколько гаечных ключей, охлаждающая жидкость и сосуд, в который будет собираться отработанное вещество.

Порядок работы

Первое, что необходимо сделать, это выключить двигатель и дать ему остыть. Под все соски нужно подложить ткань или тряпки. После этого ослабьте хомуты на креплениях как выходного, так и впускного шлангов, по которым охлаждающая жидкость поступает в подкапотное пространство. Затем снимите резиновые штуцеры с крана и патрубков, при этом под них необходимо подставить емкость. С помощью торцевого ключа седьмого номера необходимо открутить винты креплений на уплотнителе, который после этого необходимо снять. При этом тяга привода также отсоединена от крана топки с кожухом вентилятора. Ниппели на радиатор вынимаются из отверстия, расположенного в перегородке моторного отсека. Для этого болты креплений отворачиваются гаечным ключом десятого номера. После этого снимается выпускной патрубок и радиатор. Заменена на новую, резиновая прокладка герметизирует стык фланцев. В этом случае, сняв кран, прочистите шланги и шланги.

Замена радиатора

В общем, когда ВАЗ 2107 не работает, необходима замена радиатора. Устранение неполадок в системе отопления на моделях «Жигули» не слишком отличается друг от друга. Если водитель смог разобраться с причиной холода в салоне и ему ничего не остается, кроме как поменять радиатор, то для этого ему потребуются некоторые инструменты. Вам понадобятся два вида отверток — обычная и крестовая, торцевые и нарезные ключи седьмого, восьмого и десятого номеров, а также три резиновые прокладки, один литр охлаждающей жидкости и герметик, обычно силиконовый.
