Как вырезать в профлисте отверстие под трубу: Как прорезать отверстие в крыше под трубу

как вырезать отверстие под дымоход в профлисте, как сделать печную трубу в кровле

Содержание:

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

• легкий вес;
• продолжительный эксплуатационный период;
• внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
2. В короб плотно насыпают керамзит или пользуются минватой.
3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

как вырезать профлист под круглую трубу

Содержание статьи

Как вывести трубу через крышу из профнастила – избегайте ошибок

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

• легкий вес;
• продолжительный эксплуатационный период;
• внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
2. В короб плотно насыпают керамзит или пользуются минватой.
3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

• Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
• Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

1. После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
2. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
3. На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
4. Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
5. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
6. В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
• В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
• Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Как вывести трубу через крышу из профнастила

На сегодняшний день кровля из профнастила одна из самых распространенных.

Ее удобно устанавливать, у нее отличные технические и эксплуатационные характеристики, и она облает широкой цветовой гаммой.

Но, несмотря на все удобство монтажа, иногда такая крыша дает течь, и часто эта течь возникает в том месте, где находится печная труба.

Сегодня мы максимально полно раскроем вопрос, как вывести трубу через крышу из профнастила.

Где лучше выводить

Правила устройства печных труб обозначены в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Так в СНиП есть четкие рекомендации по поводу высоты трубы, в которая зависит от ее местоположения:

1. Если дымоход располагается в пределах 1,5 метра от конька, он должна быть выше крыши на 30 см.
2. Если дымоход располагается в пределах 1,5-3 метров от конька, его высота должна соответствовать высоте крыши.
3. Если дымоход располагается в пределах 3-10 метров от конька, высота трубы должна быть на 12 градусов ниже конька.

Соблюдать данные рекомендации очень важно.

При занижении высоты дымохода тяга может оказаться недостаточной, при завышении увеличится риск появления конденсата, а он очень вреден, так как содержит кислоты, разрушающие печной кирпич.

Но в СНиП не указано где предпочтительней расположить проход трубы через крышу из профнастила. В тоже время специалисты советуют размещать его на коньке, или максимально близко к нему.

• Во-первых, это будет препятствовать попаданию дыма на чердак.
• Во-вторых, в холодной зоне останется наименьшая часть дымохода, что будет препятствовать образованию конденсата.

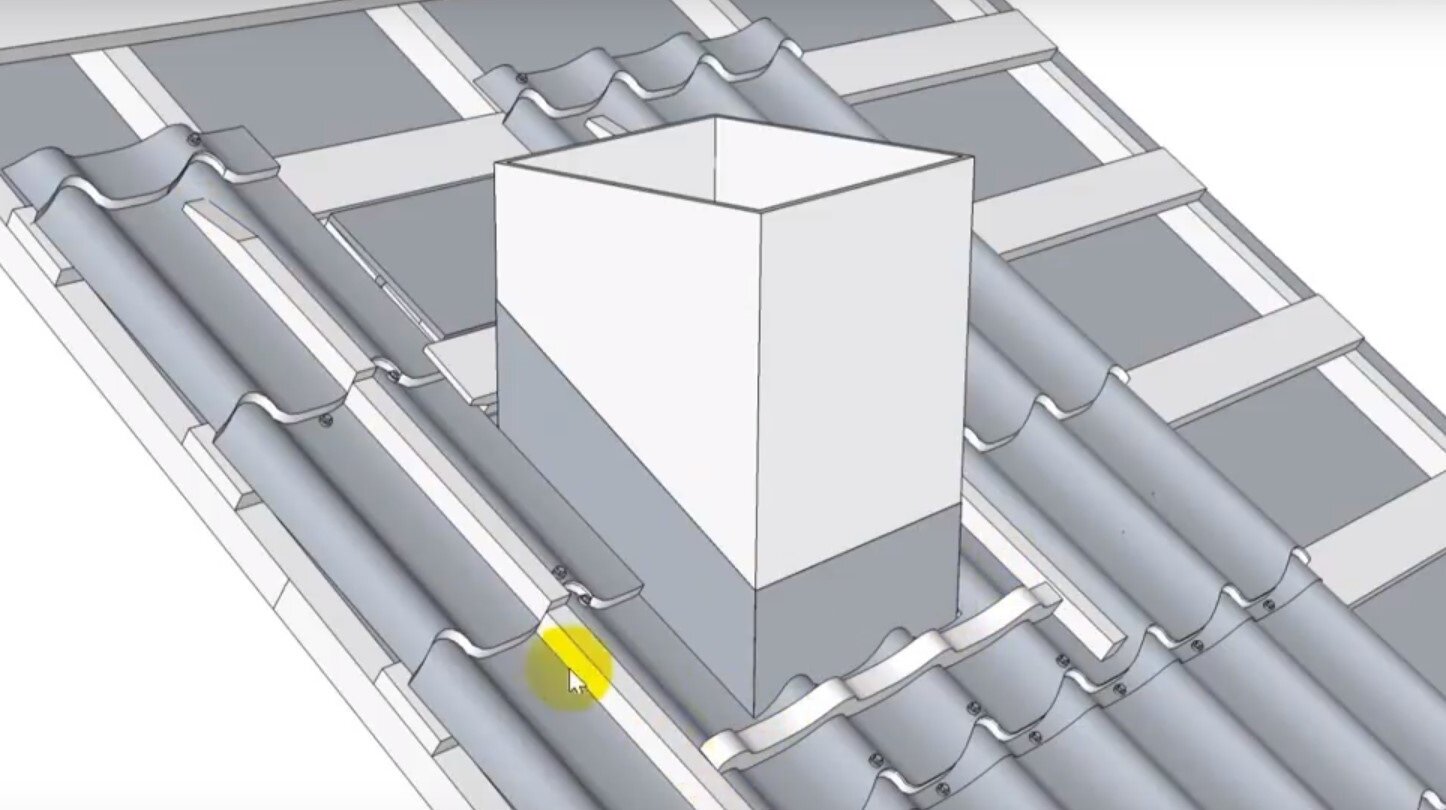

Монтаж примыкания к прямоугольному дымоходу

Чтобы в месте вывода дымохода не возникло протекания необходимо правильно выполнить примыкание. Для этого изготавливается так называемый фартук. Его главная задача заключается в сборе и отводе воды, которая может попасть в промежуток между трубой и профнастилом. Как правило, делают нижнее (основное) и верхнее (декоративное) примыкания.

Для нижнего примыкания понадобится лист оцинкованной стали, и стандартные планки из той же стали 150 на 230 мм. На таких планках сверху есть загиб под штробу 20 мм, а снизу загиб для защиты от протекания 16 мм. Порядок работ при монтаже следующий:

1. Установка листа оцинкованной стали от нижнего края дымохода до карниза. Вместо него допускается использование галстука.
2. Штробирование дымохода. Для этого планки примыкания плотно приставляются к трубе, строительным карандашом, или маркером отмечается линия по краю загиба для штробы. Само штробирование удобно производить болгаркой с кругом по камню.
3. Очень важно правильно подогнуть листы один под другой. Поэтому первая планка примыкания устанавливается снизу.

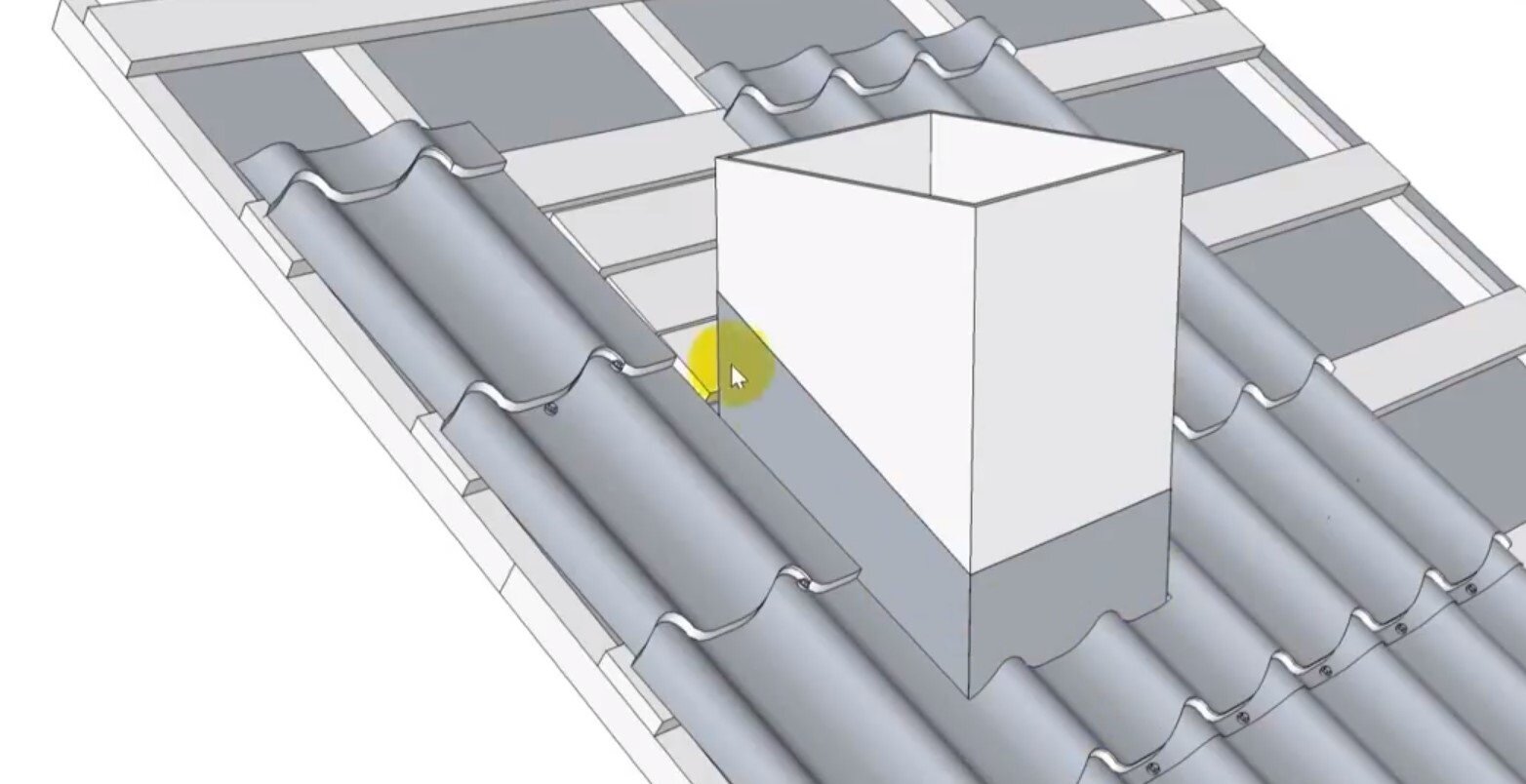

4. Далее устанавливаются боковые планки.
5. Последней устанавливается верхняя планка.

Перед монтажом профлиста необходимо решить вопрос с гидроизоляцией трубы на крыше из профнастила. Есть два популярных способа:

1. Использование только стандартной гидроизоляционной пленки. Для этого, при ее установке в месте прохождения дымохода делается разрез конвертиком. После установки лишнюю часть необходимо удалить, оставив запас в 5-10 см, после чего можно приклеить гидроизоляцию к трубе. Но при этом есть риск попадания влаги непосредственно на мембрану.
2. Дополнительная гидроизоляция. Лучше всего использовать самоклеющуюся гидроизоляционную ленту. Ее устанавливают под декоративным примыканием. Последовательность монтажа такая же, как и у нижнего примыкания: начиная снизу, переходим на бока, и после – наверх.

Следующим этапом работ является монтаж профлиста, после чего устанавливают декоративные планки примыкания. Порядок работ здесь тот же, что и описанный выше, за исключением необходимости штробирования.

Особенности монтажа примыкания при выводе дымохода через конек

Выход дымохода через конек – наиболее удобный вариант для последующего монтажа примыкания. При этом также минимизируется риск протекания, и исключается возможность задерживания на кровле снега и мусора.

В то же время для осуществления этой идеи придется нарушить целостность коньковой балки. Решить эту проблему можно установив дополнительные опоры.

Если дымоход выходит ровно по центру для отвода атмосферных осадков применяют фартук, изготовленный из гладкого металла, того же цвета, что и вся кровля. Основание фартука необходимо загерметизировать.

Самым подходящим материалом станет бутил-каучуковая самоклеющаяся лента. Верхняя часть необходимо защитить от протекания декоративным примыканием.

Особенности монтажа примыкания при выводе дымохода на скате

Несмотря на все удобство описанного выше метода, дымоход чаще всего выводится на скате. В принципе, это не создает большого количества дополнительных проблем, и как правильно смонтировать примыкание и устроить гидроизоляцию мы уже описали выше. За исключением, пожалуй, одного важного «но».

Монтаж примыкания к трубе круглого сечения

Нередко вместо прямоугольного кирпичного дымохода используют трубу круглого сечения. Для гидроизоляции такой трубы используют рулонную гидроизоляцию на основе битума или фольгированную ленту из модифицированного битума. Причем фольга будет защищать саму ленту от перегрева, что значительно продлит срок ее службы.

Для защиты вывода дымохода не придется устанавливать два этапа примыкания.

Вместо этого на круглую трубу надевается фартук-колпак, или, как его еще называют, кровельный проход.

Крепят его непосредственно к обрешетке и уплотняют с помощью герметика.

При использовании кровельного прохода важно учитывать один нюанс.

Резина, нагретая трубой, будет плавиться. Чтобы этого не происходило, в месте примыкания между трубой и фартуком на дымоход крепится хомут с термостойкой прокладкой.

Как вывести дымоход через существующую кровлю

Мы уже ответили на вопрос, как обойти трубу на крыше профнастилом. Теперь же рассмотрим ситуацию, когда необходимо вывести дымоход через уже существующую крышу.

Сначала проводятся следующие предварительные работы:

1. Определение диаметра будущего дымохода.
2. На листе профнастила строительным маркером обозначается линия реза. Стоит оставить несколько сантиметров запаса в меньшую сторону. К примеру, если необходимо отверстие 40 на 80 см, то отмечать нужно 38 на 78 см.
3. Вырез отверстия лучше всего делать при помощи болгарки с тонким кругом по металлу. Во избежание образования заусениц работы проводятся максимально аккуратно.
4. Сделать небольшие разрезы по углам отверстия и загнуть наружу те несколько сантиметров профлиста, которые мы оставили про запас.
5. В месте прохода трубы необходимо сделать сплошную обрешетку, чтобы была возможность закрепления нижней планки примыкания и листа профнастила.
6. Делаются прорези в утеплителе и гидроизоляции. Чтобы не выбросить лишнего, гидроизоляцию можно разрезать конвертом и временно закрепить края с помощью скоб. С утеплителем этого сделать не получится.
7. Между дымоходом и двумя стропилами, находящимися по бокам от него, сооружается короб. Величина зазора между ним и непосредственно дымоходом – в районе 150 мм.
8. К нему приклеиваются края гидроизоляционной пленки.
9. Прежде чем выводить трубу через крышу необходимо решить вопрос с термоизоляцией во избежание возникновения пожара. Лучше всего для этих целей подойдет каменная вата. Как раз для этого мы и оставляли зазор в коробе.

После того, как труба была термоизолирована, можно приступать к ее непосредственному монтажу.

1. Устанавливаем дымоход в короб. Важно, чтобы между открытыми частями трубы и деревом было не менее 5 сантиметров зазора.
2. Чтобы труба не заваливалась, используются стальные хомуты, которые крепятся к стропильной системе и доскам обрешетки.

Следующий этап – наружные работы. Сейчас мы рассмотрим, как заделать трубу на крыше из профнастила.

1. Если наружу выводится просто круглая труба, без короба, необходимо гидроизолировать ее, при помощи фольгированной ленты или рулонной гидроизоляции, и установить кровельный проход, прикрепив его к созданной нами обрешетке и обработав герметиком места прилегания.
2. Если наружу выводится прямоугольный короб, придется устанавливать нижнюю планку примыкания, чтобы не допустить протекания.

Облицовка дымохода профнастилом

Дымоходы подвержены агрессивному влиянию окружающей среды. Это:

1. Перепады температур и осадки.
2. Образование конденсата, из-за разницы температуры воздуха и дымохода.

Также, голая труба на крыше из профнастила не привлекательна чисто с эстетической точки зрения. Чтобы решить обе эти задачи необходимо провести облицовку дымохода.

Есть несколько популярных видов облицовочных материалов:

Мы же рассмотрим, как облицевать трубу на крыше профнастилом. Профильный лист обладает сразу несколькими преимуществами:

• Долговечность
• Широкий выбор цветовой гаммы
• Удобство монтажа
• Легкое обслуживание
• Небольшой вес
• Устойчивость к перепадам температур
• Экологическая чистота

Кроме этого, производители профнастила изготавливают специальные облицовочные листы, предназначенные для отделки разных конструкций, в том числе и дымоходов.

Таким образом, для облицовки трубы нам потребуется:

1. Перчатки или рукавицы для защиты рук. Профилированные листы очень острые по краям, особенно, если производилась самостоятельная обрезка.
2. Электролобзик со специальным лезвием. В крайнем случае, при его отсутствии можно использовать болгарку с тонким кругом. Но учтите, что болгарка сильно нагревает металл, что вредит полимерному и цинковому покрытию листа.
3. Шуруповерт и саморезы.
4. Утеплитель. Подойдет любой невоспламеняющийся материал.
5. Дюбеля «грибы» для крепления утеплителя и обычные дюбеля для крепления каркаса.
6. Молоток для крепления дюбелей.
7. Дрель со сверлом под дюбеля. В ее отсутствие можно использовать шуруповерт, но это несколько увеличит затраты по времени.
8. Металлический профиль для создания каркаса. В его отсутствие подойдут деревянные бруски, обработанные антисептиком.
9. Непосредственно элементы облицовки: профилированный лист и доборные элементы.

Переходим непосредственно к монтажу.

1. Первый этап работ – монтаж утеплителя. Для этого прямо через него просверливаем дырку дрелью в дымоходе и закрепляем их при помощи молотка.
2. Далее сооружаем каркас для облицовки из металлического профиля и деревянных брусков. Крепим его к дымоходу также как и утеплитель.
3. Отмеряем и отрезаем профлисты. Главный принцип: «Семь раз отмерь – один раз отрежь».
4. Крепим облицовку к каркасу. Друг к другу листы могут примыкаться встык или внахлест. Предпочтительней второй вариант, так как он гарантирует отсутствие зазоров.
5. Установка доборных элементов, изготовленных по заказу. Это верхняя карнизная планка и дымоходный зонт.
6. Для большей эстетической красоты можно выполнить работы по установке декоративного примыкания дымохода.

Таким образом, сегодня мы выяснили, как вывести трубу через крышу из профнастила, а также как облицевать профнастилом дымоход.

Как прорезать отверстие в крыше под трубу

Как вывести трубу через крышу из профнастила – избегайте ошибок

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

• легкий вес;
• продолжительный эксплуатационный период;
• внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
2. В короб плотно насыпают керамзит или пользуются минватой.
3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Чем опасна некачественная гидроизоляция и как вывести трубу через крышу из профнастила

Печная труба – это элемент, обладающий повышенной пожароопасностью, поэтому важно ответственно подойти к процессам ее вывода на крышу из профнастила и изоляции от содержимого кровельного пирога.

Важной является и защита трубы от проникновения влаги, которая может существенно уменьшить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы гидроизоляции.

Разновидности

Элементы различаются между собой по материалу изготовления:

• Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
• Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
• Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
• Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

• Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
• Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

1. Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

• Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
• Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Полезное видео

Проход дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

• Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
• Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

1. После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
2. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
3. На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
4. Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
5. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
6. В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
• В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
• Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Видео-инструкция

Вывод трубы дымохода через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, сделанная из рабочего кирпича или бетона и установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

• При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
• При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
• Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

• Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
• Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату.

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

• Квадратный или прямоугольный выход.
• Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

1. Монтаж внутреннего фартука до укладки покрытия.
2. Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

• Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
• По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
• Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
• Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
• Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
• Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
• Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

depositphotos

Как выполнить выход круглой печной трубы

Круглое прохождение немного сложнее в монтаже, поэтому для облегчения работы был разработан проходной элемент. Он состоит из плоского стального основания и эластичного колпака. Это позволяет герметично соединять все элементы прохода.

Для производства проходных элементов используют резину EPDM или силикон, которые обладают высокими показателями термоустойчивости. Проходные элементы, изготовленные из силикона, рекомендуют использовать в тех местах, где присутствуют колебания температур от -75°С до +260°С, элементы, выполненные из EPDM, выдерживают перепады от — 55°С до +135°С.

Монтаж проходного элемента состоит из таких пунктов:

• На покрытии из металлочерепицы нужно вырезать отверстие исходя из диаметра трубы.
• Смочив переходной элемент жидким мылом, его надевают на трубу.
• Уплотнительный элемент, при помощи легкого надавливания, повторяет изгибы кровельного покрытия.
• Для крепления элемента можно использовать саморезы, но перед этим, под переходной элемент наносят герметик. Винты нужно расположить через 35 см друг от друга.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20 %, и на этом же уровне его нужно подрезать.

Выбор герметика для печных труб

Герметик для установки печных труб бывает двух видов:

Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.

В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.

Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.

В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.

Как вывести трубу через профнастил? Решение.

Популярность профнастила среди прочих кровельных отделочных материалов вполне обоснована: материал надежен, долговечен, прост в монтаже, эксплуатации. Широкий диапазон цветовой палитры позволяет ему наряду с защитными функциями играть роль респектабельной отделки, достаточно привлекательной с эстетической точки зрения.

Выбор отопления помещения, как правило, зависит от личных предпочтений владельцев и их финансовой состоятельности. Среди альтернативных вариантов неплохо зарекомендовали себя котлы электрического принципа действия, твердотопливные системы, пеллетное оборудование. Всегда востребован классический способ отопления посредством дров. Исключая электрические системы, все остальное оборудование предполагает установку труб, отводящих продукты горения – газ, дым.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

При устройстве крыши следует позаботиться о правильном выводе трубы

Целесообразнее всего первоначально решить проблему вывода трубы дымохода на крышу и только потом стелить профнастил. Но если необходимость вывести трубу через профнастил все же возникла, неплохо предварительно осведомиться об основных нюансах технологического процесса, ведь от грамотности его проведения зависит комфорт проживания и долговечность постройки.

Месторасположение трубы дымохода

Изначально следует определиться с месторасположением дымохода. Мнение специалистов однозначно – чем ближе конек, тем лучше. Такое расположение исключит проникновение дыма в окна мансардного помещения.

Определить, насколько правильно расположена труба, можно ориентируясь относительно сторон света. Правильный вариант предполагает нахождение дымохода в так называемой зоне холода (северная сторона, куда солнце в течении дня мало попадает).

Выбор расположения дымоходной трубы

Немаловажен критерий конструктивных особенностей дымаря, соотношение его высоты. Несколько ошибочно мнение, что высокая труба обеспечит лучшую тягу. Ее чрезмерная высота может привести к вероятности образования конденсата, который в свою очередь станет причиной появления излишнего количества сажи.

Трубу складывают из того же огнеупорного кирпича, который идет на строительство печи и дымохода. Однако при желании приобрести готовую трубу не представляет абсолютно никакого труда. Современный рынок кровельной фурнитуры и аксессуаров готов предложить трубы любого формата и материала. Их комплектация предполагает использование фартука из свинца, раскладной крышки. При наличии листа нержавейки несложно самостоятельно смастерить трубу.

Главное, соблюсти золотое правило печника: сечение трубы соответствует размерам топки.

Предварительные работы

Процессу вывода дымохода через лист профилированного настила предшествует ряд предварительных работ, грамотное выполнение которых станет залогом качества проводимых работ.

• Определяется диаметр и длина трубы.
• На профнастиле маркером отмечают размеры отверстия для дымохода.
• По нанесенному чертежу лист разрезается. Хорошо осуществлять операцию посредством использования болгарки с тонким кругом для работ с металлом. Принципиально важно проводить работы очень аккуратно. Это поможет избежать образования заусенец.
• Вырезая отверстие, непременно отступают от нанесенного контура пару сантиметров.
• Разрезы по углам периметра позволят отогнуть край листа. Направление отгиба – плоскость кровли.
• Между трубой дымохода и системой строп организуется короб, размеры которого предполагают присутствие зазора 14-15 см. Как правило, месторасположение короба – мансардное помещение.
• Отверстие аналогичного размера организуется в потолке.
• Непременно снимается слой гидроизоляции, утеплителя. Нет необходимости вырезать в них отверстие, достаточно сделать прорезь по типу конверта и загнуть края, которые можно зафиксировать гвоздями, скобами, саморезами. Результатом должно стать присутствие сквозного отверстия.
• Когда конструкция утепляющих крышу слоев сложна, целесообразнее отдавать предпочтение трубе, допускающей вариант самостоятельной сборки, например, сэндвич.

Необходимость утепления

Прежде чем вывести дымоход через профнастил, необходимо предусмотреть его утепление и термоизоляцию. Это мероприятие обезопасит дом от вероятности внезапного возгорания вследствие перегрева. Для проведения работ лучше использовать такой негорючий материал, как каменная вата, поскольку она неплохо справляется с функцией утеплителя, абсолютно гигроскопична.

Этапы вывода трубопровода

После того как труба утеплена, ее можно ставить в короб. Защитить края паро- и гидроизоляционных лент от влаги конденсата поможет лента с клеевой основой. Трубопровод и деревянные элементы конструкции предполагают обязательно присутствие зазора в 5 см.

Не дадут трубопроводу завалиться или пойти наперекос хомуты из стали, надежно фиксируя его в местах стыка с системой стропил, обрешеткой из профилированного листа. Целесообразно в этих местах использовать асбест.
С кирпичным дымоходом все намного проще, заделать зазоры позволит положенный на раствор глины кирпич.

Вывод печной трубы

Проведение наружных работ

Завершающим этапом станут наружные работы с профнастилом, ведь не менее важно правильно закрыть зазоры между ним и дымарем, для избежания проникновения через них атмосферных осадков, грязи, мусора.
Прекрасно справляются с решением проблемы герметизирующие приспособления. Сегодня они представлены в достаточном ассортименте. Суть его использования заключается в том, что, прорезав герметик, его необходимо натянуть на дымоход. Далее под фланец укладывается прокладка, которая крепится к крыше. Такая система наиболее качественно обеспечивает гидроизоляцию профнастилу.

Альтернативной заменой герметизирующего приспособления могут выступать прочие водоотталкивающие герметики либо рубероид.

Особенности установки разных труб

Конструктивные особенности труб предполагают индивидуальный подход к установке. Нередко защита стыков организуется посредством использования мягкого железного фартука.

Начало работ предусматривает заведение краев фартука через прорехи. Важно помнить о наличии нахлеста, который должен составлять по периметру порядка 13-15 см. Со стороны чердачного помещения монтируется примыкающая планка. Элементы, находящиеся в отверстии зазора, надежно крепятся саморезами, герметизируются. Окончание работ ассоциируется с организацией галстука для отвода воды.

чем заделать щель между трубой и крышей из профнастила в бане? Как ее загерметизировать? Как вырезать отверстие под трубу в профлисте?

Кровли домов, что выполнены из профнастила, уже давно заслужили авторитет среди владельцев домов благодаря небольшой массе, привлекательному внешнему виду, а также своей долговечности. Профнастил представляет собой тонкий, но довольно прочный металл, который устойчив к воздействию коррозии. Для отопления домов с такой крышей обычно устанавливаются дровяные печи или газовые котлы, а также твердотопливные печи. В данной статье попытаемся разобраться, как вырезать отверстие в профлисте, чтобы обеспечить проход сэндвич-трубы своими руками, вывести ее наружу и загерметизировать все.

Место для вывода

Подбор удачного места для проделывания дырки в кровле из профнастила под трубу дымохода является крайне важным аспектом всего процесса. Конечно, тут много будет зависеть от того, где именно располагается печь. Рекомендуется, конечно, располагать дымоход максимально вертикально, но присутствует и ряд других нюансов, которые требуется принять во внимание.

• Лучше будет расположить отверстие для выведения дымохода в высочайшей точке кровли, то есть как можно ближе к коньку. Расстояние между коньком и дымоходом должно находиться в диапазоне 500-800 мм.

• Оптимально, чтобы дырка в крыше рассматриваемого типа не попадала на части стропильного механизма. Для его обхода можно использовать отводы, а также угловые элементы дымохода. Их применение позволяет задавать повороты на 45-90 градусов.

• Длина частей дымоходной системы рассчитывается так, чтобы стыки располагались выше либо ниже мест перехода перекрытий и самой кровли. Иначе прочное соединение сделать будет очень сложно.

• Для обеспечения качественной тяги высота дымоходного механизма должна быть где-то на 100-150 см выше кровельного конька. Если выход будет слишком высокий, то во время прохода дыма по нему он будет остывать, из-за чего будет формироваться конденсат.

Чтобы быть уверенным, что место выхода дымохода определено верно, можно нанести маркером либо карандашом на крыше метку и проверить температуру вечером.

Устанавливать трубу требуется в «холодной области», то есть она должна быть в тени весь световой день.

Как правильно выводить?

Перед началом вывода трубы через кровлю необходимо произвести целый ряд работ подготовительного характера.

• Определить габариты трубы.
• На профнастиле обвести места отверстий, где будет установлена железная труба.
• Теперь по нанесенным меткам следует разрезать лист. Лучше всего это делать при помощи болгарки с тонким кругом для работы с металлом. Действовать следует максимально осторожно, чтобы не сделать заусенцев.
• При вырезании отверстия следует отступить пару сантиметров от нанесенного контура.
• Разрезы, сделанные по углам периметра, дадут возможность отгибания краев листа к кровельной плоскости.
• Между дымоходной трубой и стропильным механизмом нужно поставить короб, имеющий где-то 15 сантиметровый зазор. Обычно он располагается в мансардном помещении.
• Отверстие с таким же размером должно быть сделано в потолке.
• Слой утепления и гидроизоляции следует снять. В них не требуется делать отверстия, а достаточно лишь сделать прорезь по принципу конверта и произвести загибание краев, которые фиксируются саморезами или скобами. В итоге проделанных манипуляций должно получиться отверстие сквозного типа.

Кроме того, следует предусмотреть термоизолирование и утепление профнастила перед выводом трубы. Данный момент обезопасит постройку от вероятности возгорания из-за перегрева. Для этого лучше всего использовать каменную вату. Она имеет отличные гигроскопические характеристики и будет хорошим утеплителем.

Когда железную трубу утеплили, можно осуществлять ее монтаж в короб. Обеспечить защиту краев лент паро- и гидроизоляции от конденсата позволит лента с клеевой основой.

Отметим, что деревянные части конструкции и трубопровод предполагают наличие 5-сантиметрового зазора.

Также не будет лишним использовать стальные хомуты для фиксации трубопровода в местах стыков со стропильной системой и обрешеткой, выполненной из профлиста. Они не позволят конструкции перекоситься или завалиться. Не будет лишним тут и применить асбест. Если же трубопровод выполнен из кирпича, то зазоры можно заделать кирпичом, положенным на глиняный раствор.

Особенности отделки

Теперь требуется отделать пространство вокруг трубы с наружной стороны. Важно закрыть зазоры правильно между профнастилом, чтобы туда не попадали различного рода атмосферные осадки. Для этого обшить пространство можно при помощи оцинкованного металла либо нержавейки.

Данная конструкция представляет собой основание из плоского листа, к которому приделан конус со срезанной вершиной. Его надевают на дымоход, после чего герметизируют, а основу закрепляют на покрытии кровли. Это позволяет получить качественный и надежный узел, который будет надежно защищен на десятилетия.

Следует добавить, что существуют и альтернативные решения отделки этой области при помощи стального фартука либо фартуков, что выполнены из резины. Кроме того, в последнее время используют новое слово в этом вопросе – фольгированную ленту самоклеящегося типа, что выполнена из модифицированного битума. Этот материал оснащен битумным слоем, что является самоклеящимся. В свою очередь, он имеет пленку из силикона, которую следует удалить перед наклеиванием. А верхний слой фольгированного типа отлично защищает ленту от нагревания и пагубного воздействия ультрафиолетового излучения.

Чем и как загерметизировать?

Теперь требуется заделать щель между трубой и крышей из профнастила. Этого можно добиться при помощи герметизации данной области. Попытаемся разобраться, как это сделать в разных случаях. Если имеет место примыкание к кирпичной трубе, то весь процесс делится на 2 этапа:

• установка фартука;
• обеспечение его герметичного прилегания к крыше.

Сначала готовится кровля. Для этого гидроизоляцию следует завести на трубу и закрепить. Часто такое делается в бане. Щелей здесь быть не должно, чтобы внутрь не попал конденсат.

Сверху и снизу трубы надо установить обрешеточные доски. Это позволяет избежать того, что фартук будет как бы висеть. Теперь все нужно очистить и провести обезжиривание.

После этого либо монтируется фартук с последующей герметизацией стыков частей доборного типа, либо проводится фальцевание. В первом варианте установка начинается с примеривания нижней примыкающей планки к трубе. Тут отмечаются дымоходные уголки, после чего следует отступить от них 20-30 миллиметров и произвести отрез куска верхнего плеча части добора. Там, где происходит сгибание уголка, проделывается надрез и для обхватывания загибается планка. Теперь по длине на кровлю наносят самоклеящуюся ленту на основе бутила, а сверху кладут уплотнитель, чтобы под фартуком не накапливалась грязь, и проводится герметизация.

Стык, располагающийся между трубой и кровлей, закрывается планкой примыкания. Так как работа происходит с профнастилом, то закрепление осуществляется при помощи саморезов кровельного типа с прокладкой из EPDM-резины. Саморезы вкручивают перпендикулярно листу поверх всех волн. С боков планки крепятся примерно так же. Их обрезают по габаритам трубы, подгибают, но монтируют только на герметик и ленту на основе бутила. Да и герметик наносится только на низ фартука, чтобы закрывал лишь линию планочного стыка. Шаг между саморезами при креплении этих планок не может быть более 150 миллиметров.

Ширина нижней части добротного элемента должна быть не меньше 450 миллиметров при 15-градусном уклоне кровли. На кровлях, имеющих большую пологость, верхняя фартучная часть должна иметь большую ширину. Требуется промазать герметиком весь планочный стык с кровлей, включая низ и бока.

Там, где опорный лист примыкания, располагается под верхним листом профнастила планка, что крепится саморезами со шляпками плоского типа. Так крепежи не будут мешать укладыванию покрытия кровли. Там, где часть будет открыта, планку можно прикрепить при помощи обычных саморезов.

На верхнюю планку примыкания можно уложить лист профнастила, который следует завести под конек.

Перед укладыванием на ровную поверхность нижнего плеча требуется наклеить ленту-самоклейку, а потом на нее клеят уплотнитель и наносят герметизирующий состав. Кровельный материал тут будет крепиться аналогично иным местам.

Как закрыть трубу?

Если требуется закрыть трубу круглого типа на крыше, выполненной из профнастила, то можно воспользоваться переходником под названием «мастер-флеш». Его монтаж на крышу из профнастила будет производиться с учетом следующих особенностей.

• Если крыша имеет большую высоту, то переходник должен быть установлен ромбом.
• Если возможно, то крепление переходника к профнастилу должно осуществляться, как к низу, так и к верху волны.
• Мастер-флеш должен быть обработан герметичным составом дважды. Сначала при наклеивании, а потом – у сгибов. Причина в том, что придать основе форму, что будет точно копировать гофру листовой кровли, попросту невозможно.

С применением переходника эластичного типа можно произвести герметизацию лишь утепленных труб печного типа и вентиляции. А вот для неутепленных альтернатив лучше будет применять герметик и хомуты из стали. Герметичным составом промазываются места стыка хомута и трубы со стальными листами.

Рекомендации

Если говорить о рекомендациях по выводу трубы через профнастил, то первым моментом, о котором следует сказать, будет то, что не нужно предпринимать попыток нарушения технологии. Экономия какого-либо материала будет крайне сомнительной, а вот проблемы со щелями и крышей могут быть точно.

Не нужно делать трубу слишком большой для вывода из дома. Иначе дым будет остывать быстро, и в трубе будет образовываться конденсат.

Стык обязательно требуется заделать. В противном случае кровля дома не прослужит и половины предполагаемого срока. Кроме того, на чердаке дома в зимнее время года будет очень некомфортно.

Ниже вас ждёт полезное видео о герметизации стыка трубы и профнастила.

Как вывести трубу через крышу из профнастила и металлочерепицы — фото, видео

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Содержание статьи

Схема дымоходной системы из металлических труб

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

• Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
• Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

1. После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
2. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
3. На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
4. Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
5. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
6. В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

   Монтаж короба для вывода дымоходной трубы

7. Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
• В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
• Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

  Монтаж силиконового уплотнителя для гидроизоляции соединения между профнастилом и трубой

• Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
• После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Видео-инструкция

Как вывести трубу через крышу из профнастила

Не стоит даже удивляться тому, что профнастил имеет такую популярность при проведении кровельных работ. Он обладает высокими показателями надежности и долговечности и при этом имеет очень привлекательную стоимость. К тому же наличие большого количества гамм цвета такого материала позволяет владельцу дома подобрать более подходящий вариант, который будет сочетаться со всей остальной конструкцией.

После строительства дома и устройства его кровли, возникает вопрос, связанный с его отоплением в зимнее время года. Здесь на помощь приходят различные виды котлов, как газовых, так и твердотопливных. Но практически во всех случаях их применения и использования приходится придумывать способ вывода трубы дымохода. И как часто такое происходит, выход организовывается именно через кровлю. Но когда профнастил уже постелен, то вывести будет несколько проблематично. Ситуацию здесь выровнять можно и нужно, тем более что существует достаточное количество способов все это сделать и выполнить. Тут мало того, что надо вывести дымоход, так как надо подобрать место вывода, проход должен быть в нужном месте, а также грамотно и правильно все заделать, используя все современные технологии.

↑ вернуться к содержанию

Расположение трубы дымохода

Когда мы задумали установить котел в доме, следует сразу же подумать о том, куда вывести дымоход и в каком месте. Как уверяют многие специалисты, чем ближе будет находиться конек от трубы, тем будет все гораздо лучше и проще. В данном случае в окна мансарды уже не будет поступать дым и продукты горения.

Кроме этого для определения правильности расположения трубы, надо ориентироваться на стороны света. Дымоход лучше всего располагать в зоне холода, в месте, где практически не попадают солнечные лучи (северная сторона).

Некоторые считают, что чем выше сделать трубу, тем лучше будет тяга в котле. Но в действительности все это наоборот будет приводить к большому количеству образовавшегося конденсата. Это все приведёт к появлению лишней сажи, увеличения ее объема. Стоит отметить, что в нормативных документах идет указание на высоту устройства трубы. Она будет зависеть от того, где располагается дымоход. Если труба расположена на расстоянии до полутора метров от конька, то высота не должен превышать 30 см, над уровнем конька. При расстоянии от 1.5 до трех метров – на одном уровне с коньком. Если же расстояние составляет как минимум 3 метра, то тогда труба не должна отклоняться более чем на 12 градусов от уровня конька.

В качестве материала трубы лучше всего использовать огнеупорный кирпич, или же приобрести уже готовые варианты труб круглой формы, которых предостаточно на рынке. В зависимости от конструкции трубы дымохода, ее параметров, нам потребуется определиться с тем, что купить для соединения с основанием кровли. Это могут быть специальные фартуки из свинца или раскладные крышки.       При желании выполнить фартук можно самостоятельно, используя всего лишь лист нержавейки определенного размера.

Проход дымохода должен быть по сечению равен выходу трубы из топки печи или котла.

↑ вернуться к содержанию

Подготовительный этап

Перед тем, как начать выводить трубу дымохода через профлист, нам следует выполнить целый ряд подготовительных мероприятий:

• Следует определиться с тем, какого диаметра должна быть труба, а также ее высота.
• Используя маркер или другой способ, на профнастиле делается чертеж, по которому и будет проходить дымоход. После этого и происходит разрезание профилированного листа в размеченной зоне. Все работы стоит выполнить очень аккуратно, чтобы минимально был поврежден сам кровельный материал, и не осталось заусенец. Но при этом необходимо сделать запас хотя бы в пару сантиметров. Это поможет нам без проблем пропустить трубу.
• Чтобы можно было отогнуть края профнастила, надо сделать диагональные разрезы по углам.
• Организовывается короб, который располагается между стропами и трубой. Чаще всего его ставят на мансарде. Точно такого же размера осуществляется прорезь в потолочной части.
• Что касается кровельного пирога, куда входит слой гидроизоляции и утеплителя, то тут не стоит вырезать сквозное отверстие. Нам достаточно будет сделать прорези по типу конверта и отогнуть концы, закрепив их крепежными элементами. Мы в итоге получим необходимое нам пространство.
• До выведения самой трубы также следует сделать системы теплоизоляции, что поможет избавить дом от возгорания при перегреве.

↑ вернуться к содержанию

Этапы вывода трубы

После проведения утепления трубы, ее можно поместить в короб. Но чтобы она в нем оставалась в нужном положении следует использовать стальные хомуты. Кроме этого мы должны посетить магазин с целью приобретения необходимого количества материала для работы, а также соответствующего оборудования и инструмента, если его нет в наличии. Составив чертеж будущего дымохода, можно приступать ко второму этапу – подготовка кровли, выполненной из профнастила. Что касается чертежа, то тут не обязательно пользоваться услугами профессионалов, а точно указать диаметр и высоту дымохода, все имеющиеся коммуникации, которые будут обходиться при устройстве прохода.

Далее начинаем работать собственными руками:

• Меряем расстояние на кровле от любой стропилины равное полуметру. Плюс к этому следует добавить диаметр трубы вентиляции.
• В вышеуказанном месте должна быть устроена еще одна дополнительная балка, которая будет повышать устойчивость всей конструкции.
• Используя самый обычный вариант отвеса, мы указываем точно такую же точку на чердачном помещении (или мансарде).
• Так как у нас будет центр точки, которую мы вымерили при помощи отвеса, то вокруг нее фиксируем горизонтальный и вертикальный брусы.
• Осуществляем сверление отверстия. Оно должно располагаться на потолке первого этажа прямо над печью или котлом. Может быть и небольшое отклонение в полметра.

Следующий этап – подготовка самого отверстия, куда будет проходить труба. Разные материалы кровли и чердачного помещения предусматривают разное устройство отверстия. Если деревянная – то достаточно прорезать бензопилой окружность по диаметру большее, чем используемая труба на 15 см, чтобы устроить короб. В случае с бетонной плитой справится бур или перфоратор. Н самое интересное начинается при бурении кровли.

При выводе трубы дымохода через кровлю из профнастила, сам кровельный материал должен быть надрезан и отогнут. После этого вставляем саму трубу в полученное отверстие. Со стороны чердака отверстие должно быть закрыто и для этого используется асбестовый лист. Он не будет нагреваться в процессе эксплуатации. К стенам короба, в котором располагается труба, прикрепляем при помощи мебельных скоб паровую пленку.

При помощи сварочного инструмента труба фиксируется к печке. Только в таком случае герметичность находится на максимальном уровне.

↑ вернуться к содержанию

Особенности монтажа

При проведении монтажных работ существуют некоторые особенности, которых стоит придерживаться в процессе. Они помогут нам избежать весомых проблем, а, следовательно, эксплуатировать можно будет значительно дольше.

• Если мы решили использовать бывшую в употреблении трубу и на ней имеются даже маленькие трещины, то от нее лучше всего отказаться.
• Можно столкнуться в зимнее время с такими проблемами, как низкая герметичность всех соединений. И от этого сразу же стоит избавляться. Это связано с нарушением целостности кровли при устройстве дымохода.
• После устройства трубы лучше всего сделать часть трубы снаружи «зонтиком». Это поможет нам избежать попадания любых атмосферных осадков в дымоход.

Таким образом, качественное устройство трубы через крышу, выполненную из профнастила, возможно только в том случае, если правильно и последовательно выполнить все этапы монтажных работ.

Как расположить отрезок седла трубы: 7 шагов (с изображениями)

Мы собираемся нарисовать 15-градусные углы, которые мы определили на последнем шаге в верхнем круге. На самом деле они нужны нам только в нижнем правом квадранте, так как другая сторона будет сопоставлена, а компьютеры обычно более точны, чем вручную. На самом деле нам не нужны все 24 угловые линии, проведенные вокруг круга, поскольку вы увидите, что мы не используем их все для рисования узора, нам нужно только знать, сколько их будет под заданным углом и с каким интервалом они будут. быть по окружности.Просто убедитесь, что они выходят наружу и пересекают круг.

Если вы делаете это вручную с помощью линейки, циркуля и транспортира, выполняя их с обеих нижних сторон, можно получить больше указателей, чтобы вы оставались прямыми, а следующие линии мы делаем параллельными. И если вы сделаете их полностью, это поможет вам убедиться, что все угловые линии проходят через центр.

Как только угловые метки пересекаются с линией верхних кругов, нарисуйте вертикальные линии, параллельные центральной вертикальной линии, проходящей через каждое пересечение каждой угловой линии и круга, чтобы пересечь нижний круг.Вы увидите, что, хотя расстояние между каждой угловой линией одинаково, вертикальные линии, которые вы только что нарисовали, имеют разные промежутки между ними. Чем дальше от центральной линии вы подходите, тем ближе они становятся.

Теперь нарисуйте горизонтальные линии, идущие от пересечения вертикальных линий и нижнего круга вправо между линией верхнего края и линией низа. Все должно быть параллельно друг другу. Вы можете видеть, были ли здесь разные расстояния между линиями. Ближайшие к верху и низу расположены ближе друг к другу, чем те, что находятся в середине.Это связано с углами кругов, когда они изгибаются друг от друга и по направлению друг к другу.

Я обнаружил, что в программе, которую я использовал, не было хорошего способа исправить и гарантировать интервал между следующими строками, которые мне нужны, поэтому я использовал один из доступных многоугольников, чтобы иметь фиксированное расстояние. Если у вас есть лучшая программа, чтобы он мог ее использовать, или если вы делаете это вручную, вам просто нужно измерить каждое расстояние и отметить нижнюю строку как ориентир, где должна быть проведена каждая линия.Просто предупреждаю, что мой следующий рисунок может выглядеть немного не так.

На последнем этапе мы выяснили, что между каждой точкой на окружности верхнего круга должно быть 2,75 дюйма, чтобы получить 24 точки под углом 15 градусов каждая, и чтобы общая окружность составляла 65,9736 дюймов (66,0 дюймов). Итак, начнем где-то рядом нижний круг необходимо начать отмечать самую низкую линию на расстоянии 2,75 дюйма, начиная с точки 0,0 дюйма и продолжая до полной длины окружности.

Я использовал прямоугольный многоугольник шириной 2.75 дюймов в качестве прокладки. Я перемещал ее от точки к точке, когда рисовал линии, обозначающие расстояние и высоту каждой горизонтальной линии. Вы также можете видеть, что я поместил свои заметки на свой рисунок, чтобы ссылаться на них, когда меня прерывают, я не делаю этого. их нужно искать снова или пересчитывать.

Я поместил распорку так, чтобы ее край был выровнен с отметкой 0, и провел вертикальную линию вверх от нижней линии, чтобы пересечь следующую горизонтальную линию. Я переместил распорку, чтобы выровнять с эту новую линию и нарисовал следующую вертикальную линию от нижней линии вверх, чтобы пересечь следующую горизонтальную линию выше последней.Я продолжал, пока не пересек верхнюю горизонтальную линию, затем провел вертикальные линии до горизонтальной линии ниже предыдущей, пока снова не добрался до самой нижней горизонтальной линии. Оттуда я снова начал делать их выше, чем предыдущий, пока не достиг вершины, и снова делал их короче, пока снова не оказался ниже самой нижней линии. Вы можете видеть, как возможность автоматически размещать их может сэкономить много времени.

Вручную:

Если вы делаете это вручную, это на самом деле намного быстрее, чем эта программа, но не так быстро, как действительно хорошие программы для черчения.Сделайте свою первую отметку возле нижнего круга на самой нижней линии. Установите компас на масштабированную ширину 2,75 дюйма. Поместите точку компаса на отметку и сделайте небольшую отметку там, где компас пересекает самую нижнюю линию справа от точки, переместите точку на эту новую отметку и сделайте новую отметку где циркуль пересекает линию справа от этой отметки. Продолжайте, пока у вас не будет 25 отметок на самой нижней линии. (Почему не 24, потому что первая отметка является вашей отправной точкой или точкой 0.

После того, как каждая отметка установлена, нарисуйте отметку вертикальная линия на каждой отметке после точки 0, которая идет вверх под углом 90 градусов, пока не пересечет линию над линией, которую пересекала последняя линия.Ваш узор должен быть похож на подставку для американских горок.

Вырезание отверстия для дымохода в моей безупречной металлической крыше

Вырезание отверстия для дымохода в моей безупречной металлической крыше

Пробить дыру в крыше было неприятной мыслью. Я абсолютно боялся этого сделать. Умышленно проделал дыру в крыше — уф.

Я начал с того, что просверлил отверстие небольшим сверлом снизу. Затем я поднялся на крышу, чтобы посмотреть, где это отверстие было по отношению к металлическому профилю крыши.Я хотел сломать одно из ребер.

Если бы основание дымохода располагалось на более плоской части профиля крыши, это, по сути, создавало бы плотину, удерживающую воду. Мне пришлось перебраться через одно ребро, чтобы вода могла стекать с каждой стороны вниз по крыше.

Мне также пришлось позаботиться о том, чтобы отверстие было расположено между двумя металлическими стропилами. Эти стропила должны были поддерживать черный ящик, который на самом деле удерживает сборку дымохода.

Из двух осей положения позиция позиционируется:

• Горизонтально, чтобы охватить ребро профиля крыши.
• Вертикально для установки между двумя стропилами крыши.

На крыше я нарисовал линию, образующую круг. Согласно строительным нормам, проем со всех сторон должен быть больше (на 1 дюйм или 2 дюйма), чем труба. Это двустенная труба, поэтому она толще внутренней одностенной трубы.

В результате получилось довольно большое отверстие, особенно по сравнению с меньшим диаметром одностенной трубы. Проделать в крыше отверстие любого размера — это плохо. Когда он оказывается намного больше, чем ожидалось, становится еще хуже.

Я прорезал отверстие, но оставил изоляцию внизу. Позже изоляция удалялась, как только отверстие было обрамлено, чтобы соответствовать дымоходной коробке.

Да, и просто напоминание, проверьте прогноз перед тем, как проделать дыру в крыше.

[nggallery id = 14]

Это серия постов, которые охватывают восстановление печи, замену огнеупорного кирпича, установку дверного уплотнения и новую установку через металлическую крышу.

Связанные

Воздухонепроницаемые трубопроводы и трубопроводы

Вкладка «Соответствие» содержит информацию как о программе, так и о кодах.Язык кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Полевой контрольный список национального оценщика

Система теплового ограждения.
4. Воздушное уплотнение (Если ниже не указано иное, «герметичный» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, проводка, вытяжные вентиляторы и другие проходы в некондиционное пространство закрыты, с блокировкой / перекрытием по мере необходимости.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

DOE Zero Energy Ready Home (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

Международный кодекс энергосбережения, 2009 г. (IECC)

Таблица 402.4.2 Критерии осмотра компонентов воздушной перегородки и изоляции, валы, проходки: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие наружу или без кондиционера, герметичны.
Сантехника и электропроводка: Между внешней частью и трубами помещается изоляция. Изоляция батата разрезается, чтобы поместиться вокруг проводки и водопровода, или изоляция, нанесенная методом распыления / выдувания, простирается за трубопроводами и проводкой.

402.4.1 Утечка воздуха, тепловая оболочка здания. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха. Методы, используемые для уплотнения разнородных материалов, должны допускать различное расширение и сжатие. Источники инфильтрации (см. Список ниже) должны быть герметизированы, герметизированы, защищены от атмосферных воздействий или иным образом герметизированы воздухонепроницаемым материалом, подходящей пленкой или твердым материалом:

• Все стыки, швы и проникновения
• Проходы инженерных сетей
• Соединение балок обода
• Другие источники проникновения.

2012 IECC

2012 IECC R402.4 Утечка воздуха. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха.

R402.4.1 Тепловая оболочка здания. Методы, используемые для уплотнения разнородных материалов, должны допускать различное расширение и сжатие.

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, валы / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционированное пространство, герметизированы.
Сантехника и электропроводка: Между наружной стенкой и трубами помещается изоляция. Батарейная изоляция разрезается и устанавливается вокруг проводки и водопровода или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом / проводкой.

2015 и 2018 IECC

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, валы / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционированное пространство, герметизированы.Установка воздушных барьеров и изоляции, водопровод и проводка: изоляция помещается между внешней стороной стенового блока и трубами. Батарейная изоляция разрезается и устанавливается вокруг проводки и водопровода или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом / проводкой.
Спринклеры скрытого пожаротушения — Спринклеры скрытого пожаротушения следует опломбировать только способом, рекомендованным производителем. Запрещается использовать заделку или другие клеящие герметики для заполнения пустот между накладками пожарных спринклерных систем и потолком.

Дооснащение:

2009 , 2012 , 2015 , 2018, и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в 2015, 2018 и 2021 IECC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Международный жилищный код, 2009 г. (IRC)

Раздел P2606.1. Общие. Проемы в крыше и наружных стенах должны быть водонепроницаемыми. Стыки на крыше вокруг вентиляционных труб должны иметь свинцовые, медные или оцинкованные железные вставки или разрешенный эластомерный материал.

N1102.4.1 Утечка воздуха, теплоизоляция здания. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха. Методы, используемые для уплотнения разнородных материалов, должны допускать различное расширение и сжатие. Источники инфильтрации (см. Список ниже) должны быть герметизированы, герметизированы, защищены от атмосферных воздействий или иным образом герметизированы воздухонепроницаемым материалом, подходящей пленкой или твердым материалом:

• Все стыки, швы и проникновения
• Проходы инженерных сетей
• Соединение балок обода
• Другие источники проникновения.

Таблица N1102.4.2 Критерии проверки компонентов воздушной перегородки и изоляции, валы, проходки: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционированное пространство, герметизированы.
Сантехника и электропроводка: Между внешней частью и трубами помещается изоляция. Изоляция батата разрезается, чтобы поместиться вокруг проводки и водопровода, или изоляция, нанесенная методом распыления / выдувания, простирается за трубопроводами и проводкой.

2012 IRC

Раздел P2606 Проникновения.Кольцевое пространство между внешней стороной трубы и проемом в стене, перекрытии или потолке здания, через которое проходит труба, должно быть загерметизировано герметизирующим материалом или пенопластом или закрыто системой прокладок. Герметизирующий материал, пенный герметик или система прокладок должны быть рассчитаны на условия в месте проникновения и должны быть совместимы с трубой, муфтой и строительными материалами, контактирующими с герметизирующими материалами. Кольцевые пространства, образованные трубами, проходящими через узлы с номинальной огнестойкостью или мембраны таких узлов, должны быть герметизированы или закрыты в соответствии со строительной частью норм.

Раздел P2607.1 Общие. Проемы в крыше и наружных стенах должны быть водонепроницаемыми. Стыки на крыше вокруг вентиляционных труб должны иметь свинцовые, медные или оцинкованные железные вставки или разрешенный эластомерный материал.

Таблица N1102.4.1.1 Установка воздушного барьера и изоляции, валы / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционное пространство, герметизированы. Таблица N11402.4.1.1 Установка воздушного барьера и изоляции, водопровод и проводка: Изоляция помещается между внешней стороной стенового блока и трубами.Батарейная изоляция разрезается и устанавливается вокруг проводки и водопровода или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом / проводкой.

2015 и 2018 IRC

Раздел P2606 Проникновения. Кольцевое пространство между внешней стороной трубы и проемом в стене, перекрытии или потолке здания, через которое проходит труба, должно быть загерметизировано герметизирующим материалом или пенопластом или закрыто системой прокладок.Герметизирующий материал, пенный герметик или система прокладок должны быть рассчитаны на условия в месте проникновения и должны быть совместимы с трубой, муфтой и строительными материалами, контактирующими с герметизирующими материалами. Кольцевые пространства, образованные трубами, проходящими через узлы с номинальной огнестойкостью или мембраны таких узлов, должны быть герметизированы или закрыты в соответствии со строительной частью норм.

Раздел P2607.1 Трубы, проходящие через крышу. Проемы в крыше и наружных стенах должны быть водонепроницаемыми.Стыки на крыше, вокруг вентиляционных труб должны иметь свинцовые, медные или оцинкованные стальные прокладки или разрешенный эластомерный материал.

Таблица N1102.4.1.1 Установка воздушного барьера и изоляции, валы / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционное пространство, герметизированы. Установка воздушных барьеров и изоляции, водопровод и проводка: изоляция помещается между внешней стороной стенового блока и трубами. Батарейная изоляция разрезается и устанавливается вокруг проводки и водопровода или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом / проводкой.
Спринклеры скрытого пожаротушения — Спринклеры скрытого пожаротушения следует опломбировать только способом, рекомендованным производителем. Запрещается использовать заделку или другие клеящие герметики для заполнения пустот между накладками пожарных спринклерных систем и потолком.

Дооснащение:

2009 , 2012 , 2015 , 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC).Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Работа с латунью, Часть 1 — Резка латуни — Рекомендации Dug 13

Латунь — это металл, который хорошо сочетается с деревом, с ним легко работать, и его можно паять.Вы можете использовать его для определенных частей или создать из него целый автомат! Если вы собираетесь использовать латунь, вероятно, первое, что вам нужно сделать, это отрезать немного. Он бывает самых разных форм и размеров. Давайте посмотрим на некоторые из наиболее распространенных форматов и способы их сокращения. Не забывайте надевать защитные очки при использовании любого из этих методов.

Как отрезать латунный стержень

Резка латунного стержня кусачками
Для небольших размеров проволоки и прутка подойдут кусачки.Для большего калибра вам может потребоваться пара больших кусочков или болторез для действительно больших вещей. С помощью любого из этих инструментов поместите стержень как можно глубже в челюсти, чтобы сделать разрез. Некоторые кусачки оставляют обрезанный стержень с острым некрасивым концом. Возможно, вам захочется подпилить, отшлифовать или отшлифовать конец только что нарезанного стержня, чтобы он стал плоским.

Резка латунного стержня ножовкой
Поместите отрезанный стержень в прочные тиски. Постарайтесь сделать разрез как можно ближе к тискам, чтобы минимизировать вибрацию.Ножовка по металлу — это двуручный инструмент. Одной рукой возьмитесь за ручку, а вторую — за конец рамы ножовки. Пила порезается, когда вы отталкиваете инструмент от тела. Начните рез короткими движениями, используя часть лезвия, ближайшую к рукоятке. Как только лезвие будет в канавке, используйте обе руки и перемещайте вес тела для выполнения каждого режущего удара. Требуется небольшое давление вниз, и то только при толкании пилы. Длинный равномерный ход с использованием всей длины лезвия предпочтительнее коротких неистовых ударов.Будьте внимательны и притормаживайте, когда вы приближаетесь к прорезанию металла, чтобы пила не резала то, для чего не должна.

Как резать латунные трубки

Распиловка латунных трубок
Для резки латунных трубок можно использовать маленькие и большие пилы по металлу. Я бы порекомендовал делать это в маленькой коробочке для митры для хобби или в канавке, которую вы вырезали в дереве. Поместите трубку в одну из канавок угловой коробки и начните резку. По мере того, как пила проходит через трубу, она начинает резать сразу две стенки.Это может привести к заеданию пилы и затруднению пиления. Чтобы избежать этого, медленно поворачивайте трубку от себя так, чтобы в любой момент времени вы пропиливали только одну стенку трубки.

Использование резака для труб
Вы можете купить специальные ножи, предназначенные для резки металлических труб. Инструмент прикреплен к трубке, и круглый нож продвигается через металл. Закрепите инструмент там, где должен быть сделан разрез. Несколько раз оберните инструмент вокруг трубки. Слегка поверните ручку, чтобы прижать лезвие к трубке, и снова поверните.Повторяйте это, пока трубка не будет разделена. Не затягивайте ручку сильно, иначе трубка может оказаться обжатой. Если это произойдет, можно использовать коническую развертку для расширения отверстия. Отшлифуйте гофрированный конец или воспользуйтесь стационарной ленточной шлифовальной машиной, чтобы обработать край. Отрежьте кусок немного длиннее, чтобы учесть количество, которое, возможно, придется отпилить или отшлифовать.

Резка латунного листа

Резка латунного листа ножницами и ножницами
Латунный лист можно разрезать ножницами и ножницами по металлу.Типы, которые я часто использую, называются авиационными ножницами. Они бывают трех видов: правой, левой и прямой. У них обычно есть зеленые, красные и желтые ручки соответственно. Несмотря на название, прямая резка может использоваться для вырезания кривых — по крайней мере, за пределами кривых. При вырезании круга несколько раз обрежьте углы детали, пока она не станет похожей на круг, сделанный из прямых разрезов. Затем сделайте последний изогнутый надрез с внутренней стороны губок. Если требуется точность, рекомендуется вырезать за пределами желаемой линии, а затем использовать напильник для завершения работы.

Раскрой латунного листа ножовкой
Прямые пропилы латунного листа можно также сделать ножовкой. Поместите латунь между двумя листами фанеры и зажмите все три части в тисках. Дерево поддерживает металл во время резки. Если вам нужно увидеть отмеченную линию на поверхности латуни, поместите лист фанеры только с обратной стороны латуни. Будьте внимательны, когда толкаете пилу только вниз.

Вырезание латунного листа с помощью ювелирной пилы и булавки для верстака
После практики ювелирная пила, используемая в сочетании с верстачной булавкой, позволит вам вырезать очень сложные формы из латунного листа.V-образная выемка в штифте верстака используется для поддержки металла с обеих сторон лезвия. Пила держится вертикально, рукоятка должна быть внизу, а зубья пилы направлены от вас. Вы в основном смотрите на пилу, когда делаете разрез. Вот несколько практических правил, которые я считаю полезными.

Сначала убедитесь, что полотно входит в раму пилы, а наклон зубьев пилы направлен вниз к рукоятке. Нанесите пчелиный воск или коммерческую смазку, например Cut Lube, на заднюю часть пильного диска.Когда металл лежит на штифте верстака, начните рез пилой под углом 45 градусов, так чтобы верх рамы пилы был направлен от вас. После создания канавки для полотна поднимите пилу вертикально так, чтобы она была перпендикулярна разрезаемому материалу. Используйте длинные, медленные, ритмичные движения и не применяйте силу пилы. При резке изгибов поверните металл и направьте его в лезвие. Никогда не помещайте палец перед лезвием — даже если он находится на некотором расстоянии. Эти тонкие лезвия часто ломаются.

Резка латуни вращающимся инструментом
Удобный моторизованный вращающийся инструмент также может отрезать латунный стержень, трубы и листы.См. Статью № 6 «Советы», раздел 21 «Советы и рекомендации по вращающемуся инструменту для создателей автоматов», где подробно описано, как использовать этот инструмент для резки металлов. Обязательно зажимайте стержень в тисках, надевайте плотные перчатки и надевайте защитные очки.

В этой статье рассматриваются только некоторые из множества способов резки латуни. Вы можете открыть для себя больше техник, используемых в различных ремеслах и ремеслах! Надеюсь, вы найдете их и поделитесь ими.

Советы, методы и приемы работы с автоматами Дага
Ежеквартальная колонка создателя автоматов и энтузиаста Дага Норта
Copyright 2014 Dug North

Предупреждение: Темы, затронутые в этой колонке, включают использование инструментов и материалов, которые могут привести к повреждению имущества и / или телесным повреждениям.Ваша безопасность важна, и это ваша исключительная ответственность. Всегда читайте и соблюдайте инструкции по технике безопасности, прилагаемые к используемым инструментам и материалам. Надевайте защитные очки, используйте защитные приспособления и другое защитное оборудование, соблюдайте меры предосторожности и руководствуйтесь здравым смыслом. При необходимости обращайтесь за советом к опытным сторонним источникам.

Дополнительная литература
Complete Metalsmith: Professional Edition by Tim McCreigh: Amazon UK — Amazon US
Инструменты и их использование от U.С. Бюро военно-морского персонала: Amazon UK — Amazon US

Материалы
Латунный стержень: Amazon UK — Amazon US
Латунные трубки: Amazon UK — Amazon US
Латунный лист: Amazon UK — Amazon US

Инструменты
Кусачки: Amazon UK — Amazon US
Ножовка по металлу: Amazon UK — Amazon US
Мини-ножовка: Amazon UK — Amazon US
Hobby Saw Mitre Box: Amazon UK — Amazon US
Резак для трубок: Amazon UK — Amazon US
Авиационные ножницы: Amazon UK — Amazon US
Ювелирная пила и лезвия: Amazon UK — Amazon US
Булавка: Amazon UK — Amazon US
Cut Lube: Amazon UK — Amazon US

Услуги по профилированию труб | American Piping Products

Профилировщики позволяют производителям использовать механизированную обработку, экономя драгоценное время и ресурсы, которые в противном случае были бы потрачены на ручную обработку.Без механизированных станков для профилирования труб получение нужного реза — длительный и трудоемкий процесс, требующий высококвалифицированных и дорогих сварщиков. Они должны обработать трубу, нанести узор на сталь по чертежу, а затем вручную вырезать дорожку на стали. Профилирующие машины для труб позаботятся об этом процессе, поэтому эти квалифицированные мастера могут тратить свое время на подгонку и сборку, что значительно повышает эффективность для производителей и производителей комплектного оборудования.

Профайлер для труб изначально был разработан, чтобы помочь производителям, которым требуется постоянно меняющийся состав деталей.Многие производители имеют свои собственные машины, но их машины также имеют установленный график и ограниченную мощность. В American Piping Products мы вложили средства в устройство для профилирования труб, поэтому мы можем обрабатывать одноразовые секции для производителей, которые не хотят нарушать график работы своей машины или использовать ручную обработку.

Наш трубный профилировщик

Мы выбрали станок для резки труб Vernon, модель 0224MPM-5. Это топовая модель, которая может разрезать самые разные трубы и значительно облегчает жизнь производителям труб, которые пользуются нашими услугами.

Вот некоторые из его возможностей:

• Профилировщик — это 5-осевая модель, которая позволяет вырезать отверстия со скосами на внутренней стороне.
• Он может обрабатывать трубы диаметром от 2 до 30 дюймов с самой высокой скоростью в отрасли.
• Подающий конвейер Vernon на 41 дюйм перерабатывает трубы произвольной длины двойной длины.
• Конвейер обрабатывает материал до 500 фунтов / фут и 20 000 фунтов / шт.
• Головка кислородно-топливной горелки обеспечивает чистый разрез материала толщиной 4 дюйма, что позволяет нам уверенно резать скосы и углы.

Почему именно Vernon Pipe Cutting Machine?

На рынке представлены два основных типа резаков: плазменная и кислородная. У обоих есть свои преимущества и недостатки. В компании American Piping Products мы выбрали Oxy, потому что мы режем стенки различной толщины, а этот резак может резать материал толщиной до 4 дюймов. Это в два раза больше толщины, которую может разрезать плазменная технология, но с гораздо меньшей скоростью, чем при плазменной резке. Поскольку мы обслуживаем широкий круг клиентов и обрабатываем неожиданные заказы в нерабочее время, мы предпочли гибкость скорости.

Профилирующие станки, которые могут резать по 5 осям, могут изготавливать сложные детали, например, когда необходимы скосы внутри отверстий, прорезанных в трубе. У нас есть 5-осевой станок, который обрабатывает трубы от 2 до 30 дюймов, что позволяет компании American Piping Products удовлетворять потребности OEM-компаний, которым требуются сложные сборочные детали. Программирование нашего профилировщика с ЧПУ также дает нам возможность реплицировать эти детали в более позднее время, если этого требует OEM.

Дополнительные спецификации по профилированию труб и дополнительные услуги

Наш профайлер хорошо работает со стальным покрытием.25 дюймов в толщину, но не для нержавеющих или легких стеновых частей, обычно обрабатываемых лазерами с ЧПУ. Наша машина обрабатывает трубчатые, а не листовые или конструкционные формы. Но мы действительно предлагаем дополнительные услуги, если они помогают нашим клиентам получить необходимую им трубопроводную продукцию. Мы предлагаем пескоструйную очистку, термообработку, нанесение покрытий, цинкование и прямую доставку, если это то, что нужно нашим клиентам для их цепочки поставок.

Чтобы узнать больше о наших услугах по резке труб, посетите страницу с нашими услугами или свяжитесь с одним из наших экспертов по трубопроводной продукции.

Я заказал перфорированную гофрированную трубу и получил неразрезанную трубу — как это спасти?

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Выше показан участок перфорированной гофрированной дренажной трубы диаметром 4 дюйма. В нем есть прорези, которые расположены в шахматном порядке между кольцами.

Здесь показан 100-футовый змеевик 4 ″ неперфорированной дренажной трубы.

Я заказывал расходные материалы в Интернете, чтобы не совершать несколько небольших поездок в домашние центры, учитывая ограничения на поездки и покупки, связанные с COVID-19. Мне нужно около 40 футов перфорированной дренажной трубы для предстоящего экспериментального проекта сажалки с капельным орошением, и, вероятно, позже в этом сезоне потребуется больше.

Я подумал, что, возможно, лучше будет купить 100-футовую катушку от моего промышленного поставщика, а не покупать 10-футовые секции из местного домашнего центра.Я подумал, что использую то, что мне нужно, а оставшееся брошу на хранение или на чердак гаража на следующий год.

Я заплатил небольшую премию за катушку по сравнению с ее стоимостью в домашнем центре, но не намного больше, и, похоже, это того стоило для экономии времени и усилий.

Ну, сегодня грузовик свалил катушку, и я недостаточно внимательно проверил трубу, прежде чем они уехали. Большая ошибка.

Заказал дренажную трубу перфорированную и получил дренажную трубу неперфорированную. Нет ни пазов, ни отверстий, кроме как на двух концах.* вздох *

Я только что разговаривал по телефону с поставщиком. Честно говоря, я не уверен, что они смогут отправить замену без повторения той же проблемы. Если ошибка случилась однажды, скорее всего, она повторится снова, если я закажу замену прямо сейчас. К их чести, они предложили сделать отметку в заказе на склад, чтобы убедиться, что замена будет правильным, но я не был уверен, что это сработает.

Итак, я попросил сделать возврат и возврат.Я думал, что сниму это с рук и просто возьму небольшие секции в домашнем центре, что, признаюсь, я должен был сделать в первую очередь.

Отлично, они могут оформить возврат.

Но из-за того, сколько будет стоить сбор бухты ненужной неперфорированной трубы, я должен оставить ее себе, они ее не поднимут. Ой-ой. Что ж, обидно, но понятно. Они сказали, что я могу отдать это соседу или еще как-то.

Итак, теперь у меня есть 100-футовый змеевик неперфорированной дренажной трубы, и я ничего не могу с этим поделать.

Может быть, местный подрядчик сможет им воспользоваться, мне придется поспрашивать. Но если нет, то до вывоза большого количества мусора осталось несколько месяцев. Местные поставки для вторичной переработки в настоящее время приостановлены. Обычный пикап на переработку точно не пойдет.

Но прежде чем я перенесу его на склад, на чердак гаража или на склад, может быть, есть способ использовать его, чтобы не потратить зря?

Есть ли способ самому проткнуть его? Я ни за что не собираюсь просверливать в нем дыры.Во-первых, большие отверстия забиваются грязью, и хотя это можно исправить с помощью ландшафтной ткани или тканевого носка, скользящего по трубам, это дополнительные расходы. Если я собираюсь потратить больше денег, я просто куплю в первую очередь то, что мне нужно — перфорированную трубу.

А как насчет отверстий меньшего размера? Их должно быть больше, и сколько времени и усилий потребуется на прохождение 10 футов? 40 футов? Вся катушка 100 футов?

Может прорезать пазы торцовочной пилой? Но это будет чрезвычайно трудоемко, особенно с учетом того, что первая часть моего предстоящего проекта потребует 40 футов перфорированной трубы.Было бы, может быть, 48 прорезей на фут, так что это было бы почти 2000 разрезов, и в 8 различных положениях, учитывая то, как прорези расположены в шахматном порядке.

Мой возврат обрабатывается, и я составляю список других вещей, которые мне нужны, от высокоэффективного пробега до домашнего центра. Это означает, что в моем уме я уже принял, что мне придется хранить этот большой моток трубки до тех пор, пока я не смогу либо отдать его, либо выбросить, в зависимости от того, что произойдет раньше.

Но, может быть, есть какой-нибудь способ, которым я могу легко и без особых затрат на тканевые носки или чехлы эффективно перфорировать его?

Помимо передачи в дар подрядчику по ирригации или дренажу, отправки на переработку или размещения у обочины со знаком «бесплатно», что еще я могу сделать с этим материалом? Я кратко подумал, может быть, какой-то внешний резервуар для воды сеялки, но это похоже на решение проблемы, которой у меня сейчас нет.

Может быть, я смогу… использовать его для создания какого-то… я не знаю. Идеи?

Нарезка труб | Cutting Tool Engineering

Коническая трубная резьба не похожа на стандартную машинную резьбу по способу использования или по способу изготовления.

Одна из наиболее сложных операций при металлообработке — нарезание резьбы на конической трубе. Те, кто знаком с процессом, считают его более сложным, чем нарезание резьбы машинным способом. Нарезание конической трубной резьбы требует большей точности и подвергает инструменты более высоким нагрузкам.Трубная резьба должна формироваться более точно, потому что 100% высоты резьбы должно быть обрезано метчиком или другим инструментом для нарезания резьбы для поддержания стандартного профиля резьбы.

Машинисты должны использовать специальные методы для изготовления конической трубной резьбы, потому что резьба должна служить совершенно иному назначению, чем машинная резьба или гайки и болты. Трубная резьба спроектирована и нарезана таким образом, чтобы она могла механически герметизировать резьбовое соединение от давления и предотвращать утечку. Коническая резьба позволяет часто разбирать и собирать трубы.И это позволяет пользователям собирать трубы с новой резьбой на старую, просто затягивая их сильнее и полагаясь на конус для увеличения плотности посадки.

Разновидности трубной резьбы
Коническая трубная резьба уже много лет хорошо служит своему назначению. Когда 160 лет назад была разработана стандартная трубная резьба Briggs Standard, она внесла существенный вклад в усовершенствование паровой машины. Основные размеры резьбы остаются неизменными в сегодняшних стандартах. Скорость сужения была и остается 3/4 дюйма на фут (или 0.0625 дюймов на дюйм).

Существуют и другие трубные резьбы, предназначенные для газовых и гидравлических систем, шланговые соединения, механические соединения и другие цели. Эта резьба была разработана позже, и ее характеристики отличаются от стандартной конической трубной резьбы. В Таблице 1 перечислены различные трубные резьбы, их обозначения и способы использования. Некоторые из них имеют прямую резьбу, а некоторые — коническую. Как правило, следующие рекомендации по изготовлению конической трубной резьбы NPT применимы и к другим типам конической резьбы.

Обычная система NPT, в которой обе резьбовые части имеют коническую резьбу, обычно используется в фитингах с нормальным давлением. Обычно для плотного прилегания используется какой-нибудь химический герметик или лента.

Система NPTF, или dryseal, аналогична системе NPT, но машинист должен придерживаться более жестких допусков при нарезании резьбы NPTF. Точно нарезанный профиль резьбы необходим для обеспечения того, чтобы при затяжке соединения между резьбовыми частями вершина резьбы и корень контактировали раньше, чем боковые поверхности резьбы, так что контакт устанавливается по всему профилю резьбы при сборке деталей.

Полный контакт позволяет резьбе служить механическим уплотнением и устраняет необходимость в уплотнительном материале между резьбами. Контакт металл-металл желателен всякий раз, когда контакт между герметизирующим составом и текучей средой, переносимой по трубе, может вызвать проблемы. Рабочие характеристики таких веществ, как некоторые продукты на нефтяной основе и гидравлические жидкости, могут быть нарушены при загрязнении герметизирующим составом. И наоборот, эффективность герметизирующего состава может ухудшаться из-за контакта с текучей средой, переносимой по трубе.

Существуют и другие системы нарезания резьбы в дополнение к NPT и NPTF. Например, ANPT — это, по сути, улучшенная версия NPT для аэрокосмических приложений, требующих более высокого уровня контроля. Система NPSI, обычно используемая в автомобильных тормозных системах и соединениях шлангов нагревателя, имеет прямую резьбу dryseal, поскольку внутренняя резьба сопрягается с конической внешней резьбой dryseal.

Методы нарезания конической резьбы
Машинистам, знакомым со стандартной резьбой, потребуется некоторое переподготовка для изготовления конической трубной резьбы.Даже обозначения для метчиков с конической трубной резьбой разные. Машинист, глядя на трубный метчик 1 / 2-14, вероятно, заметит, что диаметр метчика больше 1/2 дюйма. Фактически, диаметр метчика на большом конце составляет 0,865 дюйма. Обозначение метчика относится к внутреннему диаметру (ID) стандартной железной трубы, на которую он рассчитан. Следовательно, метчик с конической трубной резьбой 1 / 2-14 предназначен для нарезания нарезки трубы с внутренним диаметром 1/2 дюйма. Имейте в виду, что внешняя резьба на трубе с внутренним диаметром 1/2 дюйма должна быть не меньше внутреннего диаметра сумма двух толщин стенки.Муфта с внутренней резьбой или колено должно быть сопоставимого размера для сборки трубы с резьбой.

Еще одно различие между нарезанием резьбы на конической трубе и нарезанием резьбы машинным состоит в том, как машинист контролирует диаметр резьбы. Используя метчик с конической трубной резьбой, машинист может уменьшить или увеличить диаметр резьбы, регулируя глубину, на которую метчик врезается в отверстие. Для достижения базовой глубины резьбы машинист обычно вбивает метчик в заготовку на 12 оборотов. Чем больше витков, тем метчик глубже входит в заготовку, и получается резьба большего диаметра.Чем меньше витков, тем меньше диаметр резьбы. Нет H-пределов для размеров метчиков с конической трубкой, и нет определенного класса посадки резьбовых соединений, такого как 2A / 2B. Приложение при правильном замере определит подходящую глубину для правильного соединения деталей.

Метчики и резьбовые пробки

Таблица 1: Различные типы трубной резьбы и их применение. (Щелкните, чтобы увеличить изображение) Оценка или замер резьбы метчика для конической трубы и фактического размера резьбы трубы выполняется с помощью калибра для конической резьбы (рис. 1).Кольцевой манометр L-1 используется для проверки размера наружной резьбы трубы, а также для измерения размера отвода трубы.

Рис. 1. Кольцевой калибр L-1 используется для оценки резьбы метчика NPT. (Щелкните, чтобы увеличить изображение) Машинисты измеряют метчики, измеряя их «выступ». Этот термин означает величину, на которую метчик выступает через кольцевой калибр L-1, или расстояние от крайнего конца резьбы метчика до передней стороны измерителя (рис. 2). Если машинист знает это расстояние, он также будет знать диаметр метчика, включая его большой, делительный и вспомогательный диаметры.Каждому размеру метчика для конической трубы соответствует значение «стандартной проекции», установленное в отрасли.

При измерении метчика для конической трубы диаметр метчика измеряется на измерительной линии. В этом месте тыльная сторона кольцевого манометра L-1 касается крана. Следовательно, критическое измерение, которое определит диаметр метчика, на самом деле проводится от задней стороны калибра до крайнего конца резьбы. Это измерение называется пробегом, и его довольно сложно измерить. Машинисты упрощают это измерение, вычитая толщину кольцевого калибра из указанного прогона и используя это значение для определения правильного выступа с передней стороны калибра.

Рис. 2. Выступ отвода для трубы — это величина, на которую он выходит за переднюю часть кольцевого манометра. Для специальных применений этот выступ может быть сокращен, а остальная геометрия крана остается прежней. (Щелкните, чтобы увеличить изображение) В некоторых случаях машинист может столкнуться с отверстием с ограничением внизу, которое не позволяет забивать стандартный метчик для конической трубы на глубину, необходимую для достижения указанного диаметра резьбы. В этих случаях машинисту придется использовать метчик с нестандартным выступом, который обеспечит трубную резьбу нужного размера менее чем за 12 оборотов.Это обычно называют отводом с «коротким выступом». По сути, это стандартный трубный кран с выступом, меньшим, чем стандартное значение для отрасли (рис. 2). Эти краны можно заказать как специальные.

Машинисты используют один или несколько пробок с конической резьбой для оценки отверстий под трубы с конической резьбой. Например, пробка L-1 может использоваться для оценки отверстия с резьбой NPT. Когда пробка вставляется в отверстие с правильной резьбой, ступенька или выемка на датчике совпадают с поверхностью заготовки плюс или минус одна резьба.Если размер резьбы первого отверстия неправильный, машинист может исправить проблему на последующих отверстиях, увеличив глубину нарезания резьбы, чтобы увеличить размер резьбы, или уменьшив глубину, чтобы уменьшить размер.

Машинисты внедрили быстрый способ контролировать глубину врезки. Они наматывают кусок проволоки или ленты вокруг крана на измерительной линии, чтобы служить индикатором глубины. Это обычная практика, но она сильно ограничивает выброс стружки и поток охлаждающей жидкости в отверстие.Так как такая практика может привести к обрыву резьбы и преждевременному отказу метчика, этого делать не следует. Более безопасная альтернатива — часто использовать резьбовой калибр, чтобы обеспечить правильную глубину нарезания резьбы и размер резьбы.

Машинисты, которые привыкли нарезать резьбу с высотой резьбы от 60% до 75%, обнаружат, что нарезание резьбы со 100% высотой резьбы представляет собой уникальную задачу. Фактически, метчик для конической трубы должен обрезать более 100% резьбы, чтобы обеспечить полностью профилированную резьбу после завершения. Конусность делает операцию нарезания резьбы еще более сложной, потому что она приводит к тому, что метчик очень плотно входит в отверстие, когда метчик забивается на требуемую глубину.В этом месте метчик заклинивает, и требуется значительное усилие, чтобы вырвать его и повернуть вспять.

Когда метчик откручивается, он полностью ослабляется примерно за 1/8 оборота. Этот люфт представляет опасность при выходе крана из отверстия в обратном направлении. Достаточно лишь немного перекачать или недокормить, и метчик может стереть нити при обратном движении. По этой причине контроль шага очень важен при нарезании резьбы конической трубной резьбой.

Риски развёртывания

Таблица 2: Правильный диаметр на более широком конце конического расширенного отверстия для метчиков разного размера.(Щелкните, чтобы увеличить изображение) Одна практика, которая часто рекомендуется для нарезания резьбы на конусной трубе, может не понадобиться. Многие представители отрасли считают, что перед нарезанием резьбы отверстия следует расширять расширителем для конических труб. Однако эта операция расширения может привести к тому, что метчик нарежет неприемлемую резьбу, и она сократит срок службы метчика, если глубина развертывания не будет строго контролироваться. Таблица 2 показывает, какой диаметр должен быть на большом конце расширенного конического отверстия перед нарезанием резьбы. Отверстие, расширенное до этого размера, равно меньшему диаметру резьбы при нарезании резьбы.Расширение отверстия большего размера приведет к недостаточной высоте резьбы. Если просверленное отверстие слишком маленькое, метчик подвергнется экстремальной нагрузке при резании металла.

Даже правильно развернутое отверстие будет подвергать метчик некоторым экстремальным силам в точках резания или вершинах резьбы, потому что все зубья начинают резаться одновременно. Начиная с этих точек, режущее действие по металлу направлено внутрь к центру поперечного сечения метчика. Когда метчик нарезает резьбу в отверстии с прямыми стенками, без рассверливания, сила распространяется через резьбы с фаской, а затем через одну резьбу за раз, когда метчик вращается вперед.

Если нет веских причин для расширения конической трубы, лучше всего отрегулировать просверленные отверстия так, чтобы в них можно было нарезать резьбу без развертывания. В некоторых случаях — например, в сборке высокого давления, где требуется четыре или более полностью профилированных или «идеальных» резьб, потребуется расширение. Но в большинстве случаев нарезание резьбы в неразвернутом отверстии дает достаточно «идеальной» резьбы, чтобы удовлетворить требованиям по герметизации и удержанию резьбы. Другими словами, расширение конической трубы не следует рассматривать как стандартную рабочую процедуру.

Стили и крючки
При заказе трубных кранов особенно важно учитывать и указывать тип материала, из которого они производятся. Стиль метчика существенно влияет на качество резьбы и производительность метчика. Для конкретных применений доступны такие стили, как полная резьба, прерывистая резьба и спирально-канавочная.

Метчики с прерывистой резьбой рекомендуются для нарезания резьбы по твердым или вязким материалам. Если преждевременное выкрашивание и поломка представляют собой проблему, метчик трубы с прерывистой резьбой может работать лучше, поскольку контакт с поверхностью уменьшается, что помогает снизить крутящий момент нарезания резьбы и улучшить смазку.Метчик с прерывистой резьбой может прослужить не так долго, потому что у него меньше точек резания, но там, где метчики выходят из строя из-за сколов, а не из-за износа, износостойкость не имеет первостепенного значения. Кроме того, уменьшение поверхностного контакта с резьбой с прерывистой резьбой может помочь предотвратить обрыв резьбы. Нити могут порваться, когда метчик застревает в отверстии, когда он перестает вращаться в конце своего поступательного движения. При переворачивании крана прилипший к нему материал отрывается. Противодействуя тенденции материала прилипать к резьбе метчика, прерванную резьбу можно реверсировать, не повреждая резьбу.Прерывистая резьба доступна в стандартных формах резьбы NPT и NPTF. Этот стиль также можно заказать с множеством других стилей для трубных кранов.

Крюк метчика, обработка поверхности и покрытие также влияют на его характеристики. Доступны метчики с низким (0 ° -3 °), средним (8 ° -12 °) или высоким (15 ° -18 °) крючком. Сегодня существует широкий спектр обработок поверхности и покрытий, которые помогают продлить срок службы метчика, улучшить качество обработки резьбы и снизить крутящий момент нарезания резьбы.

В качестве альтернативы нарезанию трубной резьбы в цехе нарезка резьбы может производиться методом профилирования.Однако перед тем, как сделать такой выбор, магазин должен учитывать как преимущества, так и недостатки профилирования. Не все производители поставляют этот тип резьбонарезного инструмента. При использовании резьбонакатные инструменты должны находиться под более строгим контролем, чем метчики для резьбонарезания труб. При накатке резьбы размер отверстия очень важен для получения 100% высоты резьбы. Держатель, используемый для накатывания резьбы, должен иметь функцию ограничения крутящего момента. Следует соблюдать осторожность при накатывании резьбы на алюминиевых сплавах, литых под давлением, так как материал становится хрупким при холодной деформации и может сломаться.Если цех рассматривает возможность накатки резьбы, инженеры цеха должны сначала проконсультироваться со специалистом по применению метчиков.

Это правда, что нарезание резьбы конической трубной резьбой — сложная операция, полная рисков и трудностей, которых нет в других типах нарезания резьбы. Но это не значит, что невозможно производить нити хорошего качества. В общем, все, что нужно машинисту для успешной нарезания конической резьбы, — это базовое понимание требований к продукту, правильного метчика и правильного процесса калибровки.

Об авторе
Вес Эмерсон (Wes Emerson) — технический специалист компании Vermont Tap & Die, Lyndonville, VT.
