Как вывести трубу через крышу бани?

В процессе сооружения бани приходится решать множество задач, среди которых не последнюю роль играет вывод дымоходной трубы.

Прежде, чем приступить к выполнению работ, следует позаботиться о наличии необходимых материалов и комплектующих. Весь процесс вывода трубы через крышу можно представить в виде трех этапов:

• подготовка отверстий для вывода трубы;
• монтаж защитного короба;
• сборка трубы.

Подготовка отверстий для вывода трубы

Одно из главных правил, которое нужно соблюдать во время монтажа трубы: избегайте слишком большого количества изгибов.

О создании отверстия, через которое будет выведена труба, следует подумать еще тогда, когда вы будете выполнять сборку перекрытий и кровли. Если вы займетесь этим уже по завершении строительства, то процесс заметно усложнится. При внутренней укладке необходимо создать отверстия в потолке и кровле. В случае с внешней укладкой ограничиваются лишь одним отверстием, которое устраивают в стене рядом с печью бани.

Выполняя монтаж дымохода на крыше, обязательно нужно произвести обшивку мест, где будут созданы отверстия. Для этих целей используют металл, толщина которого должна составлять 0,5 мм. Данное решение поможет избежать возгорания поверхности. При создании отверстиям придают форму квадрата со сторонами 450 мм каждая. При этом они могут иметь и иные размеры. Определяющее значение имеет то, какой будет использоваться переходник сандвич трубы. Если же придется иметь дело с кирпичным дымоотводом, то для отверстия выбирают размер, в точности соответствующий расчетной ширине кладки дымоотвода.

Изготовление и монтаж защитного короба

Переходник для трубы имеет простое устройство, а потому сделать его самостоятельно не представляет труда.

1. Для этого потребуется два стальных листа 50х50 см, в центре которых вырезается отверстие для вывода трубы. Полученные 4 листа и используются для изготовления короба, для чего применяют сварку.
2. Когда короб будет готов, следует выполнить его утепление при помощи каменной либо базальтовой минваты. После завершении операции на короб крепят металлическую фольгу. В короб и будет выведена труба, благодаря ему удастся избежать чрезмерного нагрева перекрытий.
3. После этого приступают к установке на кровлю стального фартука. Монтаж короба выполняется между переходами потолка, а для его фиксации используют шурупы. Если планируется выводить трубу из кирпича и выполнять монтаж кровли крыши вокруг круглой трубы, то можно обойтись и без стального короба. После этого переходят к установке дымоотвода.

Монтаж дымоотвода

Выполняя монтаж трубы в бане на крыше, следует иметь в виду, что последним его этапом является установка противоливневого грибка.

Невзирая на то, планируется ли выполнять монтаж профнастила на крышу своими руками, обязательно нужно позаботиться о создании отверстий для креплений. Из-за простого устройства сандвич трубы выполнить монтаж всех ее элементов не составляет труда.

1. На первом этапе устанавливают первое звено от печи, которое должно иметь длину 50 см. Его монтаж выполняется при помощи заранее созданных отверстий, в которые вкручивают стальные крепежи к стене и печи.
2. После этого начинают выводить второе звено в короб. Иногда второе звено уступает первому по диаметру выходного отверстия. В этом случае их соединяют при помощи специального переходника.
3. После монтажа второго звена переходник следует наполнить керамзитом. В некоторых случаях может быть установлено колено. Основанием для этого является расположение печки с отклонением в сторону от отверстия в потолке. Оптимально, когда в одной конструкции трубы используется максимум три колена. В противном случае копоть и нагар не смогут легко покинуть трубу.
4. Поверх трубы обязательно должен быть установлен грибок. Он может быть и самодельным: в качестве материала для него можно взять металлический лист или старую консервную банку. Однако во избежание проблем лучше купить готовый.
5. Процесс сборки наружной трубы выполняется несколько иначе. Ее начинают с установки к стене колена, после чего следует сама конструкция. Аналогичным образом в стену монтируют переходной короб с изолятором, в котором присутствует слой керамзита. С внешней стороны короба будет выведена основная труба. Снаружи бани нужно установить к трубе тройник. Он необходим для установки ревизии с окном. Благодаря им будет решена проблема удаления копоти.

Заключение

Монтаж каждого элемента трубы к стене должен выполняться один за другим. Для фасадной части строения допустимо применять лишь двойную сандвич конструкцию. Над крышей же можно использовать одиночную. Участок стены под трубой необходимо дополнительно обшить, используя лист стали или материал на основе асбеста. В ходе сборки трубы важно все делать основательно, уделяя достаточно времени установке каждого звена.

виды дымоходов, правила и особенности монтажа

Один из главных вопросов, с которым придется столкнуться при строительстве бани — это проведение дымоходного канала через крышу согласно стандартным требованиям пожарной безопасности. Легкомысленное отношение к его решению недопустимо: ведь на кону безопасность не только вашей жизни, но также друзей и близких — всех тех, кто будет посещать баню в надежде выйти из нее другим человеком. Как же вывести трубу в своей бане через потолок и крышу правильно? Предлагаем вам подробную инструкцию, в которой отражены все нюансы этого важного процесса.

Составляем проект

Проход трубы в бане должен осуществляться в строгом соответствии с вашим проектом. А вот уже при его составлении без знания основных нормативных требований СНиП по баням и саунам не обойтись. Поэтому информация ниже лишней точно не будет:

• минимальное расстояние, на котором должна проходить труба — 0,35 метра от конструкций из легко воспламеняющихся материалов и 0,25 метра — из трудно воспламеняющихся;
• полученный зазор следует заполнять невосприимчивыми к огню материалами — так можно значительно уменьшить потери тепла;
• проход трубы через потолок осуществляется без стыков, максимальная длина — 1 метр;
• не следует осуществлять жесткую фиксацию дымохода — под воздействием повышенных температур возможны колебания трубы и ее деформации, что грозит утечкой.

Все эти моменты обязательно должны быть отражены в проекте. В целом, его составление не должно вызвать трудности, так как в Сети хватает уже готовых вариантов, которые с минимальными изменениями можно использовать и для своего помещения. Если есть возможность проконсультироваться со специалистами, то сделайте это: это поможет вам предупредить появление некоторых ошибок в проекте. Если вы делаете печь для бани своими руками, то предусмотрите резервуар для воды: это поможет сохранить тепло и защитит от утечки дыма.

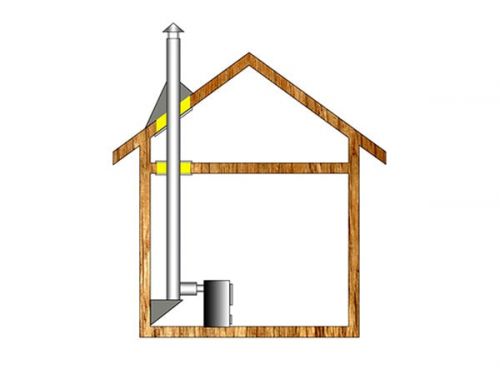

Как вывести трубу из бани через потолок своими руками

• Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
• Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
• Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
• В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
• При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
• Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
• Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

На этом пока всё, буду заканчивать. Если что объяснил не внятно, задавайте вопросы в комментариях. Постараюсь ответить. Кто считает данную информацию полезной и познавательной, можете поделиться ей через кнопки соц. сетей. Буду весьма благодарен. А сейчас — пока, пока. До встречи в следующей статье.

Цитата мудрости: Если хочешь, чтобы мир изменился, стань этим изменением.

Место для вывода

Вырезаем отверстие для будущего дымохода

Исходя из сделанной разметки вырезаем отверстие. И не стоит тревожиться по поводу того, что оно может оказаться чуть больше, чем планировалось: лишнее пространство всегда можно закрыть любым подходящим материалом, а необходимый косметический эффект изнутри будет достигнут за счет использования маскировочных коробов.

Как правильно выбрать место расположения дымоотвода на крыше ↑

Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.

• Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
• Высота дымохода над кровлей
  при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
• Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

Где не рекомендуется устанавливать дымоотводящую трубу ↑

Узлы прохода лучше не устанавливать в следующих местах:

• по соседству с мансардными окнами, поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
• ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

Устанавливаем дымоход

К этому времени пора бы уже определиться с типом дымохода. На сегодняшний день чаще всего используются так называемые сэндвич-дымоходы.

Такое название они получили из-за конструкции: несколько листов металла сворачиваются в трубу, а между ними прокладывается огнеупорный материал. Их популярность легко объяснима:

• очень простой монтаж;
• высокая пожаростойкость;
• вполне доступная стоимость.

Да и установка такого дымохода не вызывает особых затруднений даже у неподготовленных людей.

1. фиксируем на крыше специальный узел для оптимальной фиксации трубы;
2. вставляем ее в отверстие;
3. засыпаем керамзитом все пустоты;
4. можно поместить саму трубу в короб, который будет защищать ее и придаст вашему дымоходу интересный внешний вид.

Обязательно следует обернуть трубы в лист асбеста. Правда, перед этим его нужно сперва подготовить:

• основательно смочить в воде для смягчения — так можно свести к нулю риск появления трещин;
• обернуть проволокой — это делается для надежной фиксации листа.

Для того, чтобы правильно вывести трубу через потолок и крышу, можно соорудить и кирпичный дымоход. Эта конструкция будет куда надежнее рассмотренного выше варианта, но и затраты на нее — гораздо выше. Поэтому использование такого дымохода в бане оправдано только в случае больших помещений.

Проход трубы с кирпичным дымоходом осуществляется аналогично предыдущему варианту. С одним только отличием: короб нуждается в очень серьезной изоляции. Поэтому он сперва обшивается фольгой, и только после того, как внутренний элемент надежно зафиксирован на печи, устанавливается второе звено, а свободное пространство засыпается керамзитом.

Не забудьте нанести на трубу краску с эффектом термоизоляции — это поможет избежать коррозии.

Подробно о том, как это сделать, рассказывает видео ниже.

Правила безопасности

Чтобы баня была комфортной и безопасной, а тепловой прибор работал без перебоев и не стал причиной пожара или получения травм, следует выполнять следующие правила безопасности при монтаже и эксплуатации дымохода:

• Не допускается провисание и перекашивание элементов дымоотводящей системы.
• Выполнение поворотов трубы допускается, но не более трех.
• Расстояние от дымовой трубы до стен должно быть не менее 50 см.
• Все соединения должны выполняться таким образом, чтобы ни одно не оказалось внутри стены, потолка или в месте прохождения кровли.
• Запас на теплоизоляцию в потолке и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см для дымовой шахты или комбинированного дымохода. Для прохождения негорючей кровли достаточно запаса в 13 см.
• Если дымоотвод возвышается над крышей более чем на 1,2 м, его необходимо дополнительно зафиксировать при помощи растяжек.
• Все соединения должны быть надежны и герметичны. При обнаружении разгерметизации узла незамедлительно следует выполнить его ремонт. В случае появления дыма в месте стыка труб или элементов шахты работу отопительного прибора прекращают, а стык ремонтируют.
• В ходе эксплуатации необходимо выполнять профилактику: прочистку трубы от сажевых отложений, сброс конденсата из капельника. Это продлит срок службы дымохода и отопительного прибора.
• При снижении или опрокидывании тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
• После продолжительного перерыва в использовании бани дымоход и тепловой прибор могут оказаться засорены или завоздушены. В этом случае растопить баню не удастся. Осмотр, ремонт и прочистку дымоотвода лучше провести до пуска теплогенератора.

Рекомендуем ознакомиться: Особенности применения однотрубной системы отопления с принудительной циркуляцией теплоносителя

Полезные фото и чертежи для установки

Последствия некачественного монтажа

При организации проходки через кровлю для дымохода важно обеспечить хорошую защиту от влажности. Поэтому нужно соблюдать технологию монтажа и использовать качественные материалы. Недостаточность изоляции труб способствует повышению пожароопасности. Кроме того, она вызывает следующие негативные последствия:

• кирпичная кладка разрушается из-за ослабленного раствора, в жилище проникает дым;
• внутри дымохода скапливается влага, а летом появляется грибок;
• растут тепловые потери, что вынуждает тратить больше топлива на обогрев;
• участки кровли, соседствующие с трубой, разрушаются от наледи.

Если нарушается циркуляция воздушных масс в пространстве под крышей, растет влажность, детали из дерева начинают гнить. Возникает потребность в капремонте стропил. Поэтому работы по обустройству проходки важно провести правильно.

От чего зависит выбор конструкции узла прохода

Труба из нержавейки, обложенная кирпичом, утепленная минватой

Какой будет итоговая конструкция прохода, определяется несколькими факторами. На конечное решение оказывают влияние эксплуатационные характеристики отопительного агрегата и самой кровли.

Материал дымоотводящей трубы

Чаще всего эти конструкции изготавливаются из огнеупорного кирпича, нержавейки и других металлов. Реже встречаются керамические и асбестоцементные дымоходы. Используемые материалы предъявляют те или иные требования к выбору формы узла.

Температура сгорания топлива

Разные типы топлива сгорают при разной температуре. Это влияет на выбираемое сырье. К примеру, если используется твердое горючее (дрова, торфяные брикеты, спрессованные угольки), нельзя устанавливать металлическую трубу.

Наружная отделка дымохода

Обычно практикуется обкладка трубы кирпичом или покрытие штукатуркой. Способ отделки оказывает влияние на конструкцию узла, так как дымоход, обложенный декоративным кирпичом, более тяжелый.

Вид кровельного покрытия

Выгоднее строить конфигурацию с сечением, имеющим форму прямоугольника или квадрата. Для таких вариантов выпускаются готовые доборные компоненты, применяемые при обустройстве смыкания с кровлей.

Как вывести трубу из бани через потолок своими руками. Вывод кирпичной трубы через перекрытие Проход потолка кирпичной трубой

18426

0

0

В процессе строительства любого дома, обязательно наступает момент, когда необходимо вывести через кровлю печную или вентиляционные трубы, без этого никак. Некоторые хозяева не придают большого значения данному процессу, тем не менее, ошибки, допущенные во время обустройства стыковочного узла, могут привести к серьезным негативным последствиям. В этом материале я расскажу, как самостоятельно вывести трубы через чердачное перекрытие и разные виды крыш.

К чему может привести некачественный монтаж

В большинстве случаев печники и специалисты по вентиляционному оборудованию занимаются исключительно монтажом своего сектора. Проходы труб через стену, межэтажное перекрытие и кровлю их не касаются. Нанимать профессионала люди не хотят и берутся за дело сами. В результате, спустя небольшой промежуток времени может «всплыть» целый ворох проблем.

Когда нанимаете специалиста лучше сразу оговорить момент обустройства переходов через конструкции.
Иногда проще заплатить немного больше опытному человеку, нежели потом ломать голову над тем как это все правильно и красиво сделать своими руками.

• Материалы, из которых делаются печные трубы, довольно выносливые, они легко могут выдерживать перепады температур, но на постоянный контакт с влагой эти материалы зачастую не рассчитаны
  . К примеру, или асбоцементная труба, напитавшись влагой, начнет попросту сыпаться и через пару сезонов она будет выглядеть так, как будто ее мыши поели;
• Опять же из-за повышенной влажности, этот сектор изнутри будет интенсивно зарастать сажей
  , следовательно, чистить дымоход придется намного чаще;
• Но это еще не самое плохое. В большинстве случаев кровля сейчас утепляется базальтовой или стекловатой
  . Стоит такому утеплителю намокнуть он, во-первых, становится бесполезным, а во-вторых, садится и больше не восстанавливается. Сушить вату бессмысленно, ее нужно только менять;
• Не забывайте, что практически все крыши делаются на основе деревянного каркаса
  . Чем бы вы ни пропитывали древесину, но если конструкции постоянно находятся во влажной среде, то рано или поздно, они начнут гнить. Вода камень точит, что уже говорить о дереве;

• Есть еще один момент
  , его я объясню на примере. Один мой знакомый осенью закончил строительство дома и так как погода уже начала заметно портиться, заделал проход через крышу печной трубы как попало, в надежде, что весной все исправит.

Представьте, каково было его удивление, когда на новогодние праздники печная труба проход через потолок которой был оформлен в помпезном и весьма дорогом стиле Барокко, покрылась рыжими мокрыми пятнами и лепнина начала отваливаться. А все это произошло потому, что стык кровли был не достаточно герметичным.

После того как печь затопили, снег вокруг трубы подтаял, вода потекла по трубе и полностью испортила роскошный интерьер, стоимость которого была в десятки раз выше чем услуги самого дорогого кровельщика.

В каком месте лучше выводить трубы

Конечно, когда дом построен давно и вы, только ремонтируете кровлю, что-либо изменить уже нельзя. Но на этапе проектирования у вас есть возможность выбора оптимального места для вывода трубы.

Любой печник вам скажет, что проходной узел лучше всего монтировать в коньке. Но здесь палка о двух концах. С одной стороны снег или дождь никогда не будут подтекать под трубу, плюс дымоход расположенный выше конька обеспечивает оптимальную тягу. С другой стороны вам придется изрядно повозиться с обустройством стропильной системы, ведь разрыв горизонтальной коньковой балки дело довольно сложное.

Минимальное расстояние от печной трубы до стропил или несущих балок согласно СНиП 41-03-01-2003 должно составлять 140 – 250 мм.

• Обычно рекомендуют немного сдвинуть дымоход в какую либо из сторон относительно конька. При этом если труба находится на расстоянии до полутора метров от конька, то она должна возвышаться над ним на высоту от 50 см;
• Если расстояние от конька до проходного узла колеблется в районе 1,5 – 3м, то по высоте трубу можно делать вровень с коньком;
• Когда крыша односкатная или расстояние от коньковой балки до проходного узла более 3м, допускается установка верхней точки трубы по линии, проходящей под углом 10º относительно горизонта по коньку. Дабы вам было проще разобраться, ниже представлена схема.

Самым нежелательным местом для монтажа дымоходных и вентиляционных труб является расположение их в «ендове». Для тех, кто не знает, енодовой называют внутренний угол, который образуется соединением двух скатов крыши. Обычным классическим конструкциям это не грозит, такое расположение может встречаться на многоуровневых крышах со сложной конфигурацией.

Если вы столкнулись со случаем, когда ваш проход трубы дымохода через кровлю находится в «ендове», то лучше постараться сделать лишнее колено и перенести трубу на полметра в сторону.

Для так называемых сэндвич конструкций, из которых сейчас делается большинство дымоходов под котлы и банные печи, это будет несложно. В противном случае вода будет постоянно атаковать ваш соединительный узел с трех сторон и рано или поздно возникнет течь.

Самостоятельный монтаж проходов через крышу или потолок

Если раньше крыши по большей части покрывались шифером, то сейчас его все чаще вытесняет металлочерепица и другие современные кровельные материалы. Плюс кроме прохода через крышу, нужно еще позаботиться о переходах сквозь потолочное перекрытие.

Эластичный переходной блок как самый простой выход из положения

Добрая половина современных печных труб и практически все вентиляционные выводы сейчас делаются круглыми. Вот как раз под такие конструкции и выпускаются эластичные переходники.

Такой переходник представляет собой многоступенчатую воронку с квадратным или круглым основанием. В качестве основного материала применяется жаропрочный, эластичный полимер.

Каждая ступень на воронке соответствует одному из ходовых диаметров печной трубы. Для того чтобы труба плотно вошла вам необходимо только обрезать ножницами переходник по нужному вам уровню.

Герметичная фиксация мягкой полимерной основы (фланца) к самой кровле осуществляется металлическими шпильками и болтами. Такой фланец может принимать любую форму, поэтому легко огибает сложный рельеф кровельных покрытий.

Цена на такой товар вполне приемлемая, плюс установочная инструкция, на мой взгляд, более чем простая. Как я уже говорил, сначала нужно обрезать конус до нужного диаметра. После этого надо смазать жаропрочным герметиком место стыковки переходника с трубой и нижнюю, контактную часть фланца. Далее вам остается только прикрутить фланец металлическими шпильками сквозь высверленные заранее отверстия к нижнему фланцевому кольцу.

Утепленные сэндвич дымоходы отличаются своим зеркальным блеском. Если эластичный полимерный переходник вам не нравится, то для таких случаев есть металлические переходники, сделанные из такой же нержавейки. От полимерного аналога они отличаются большими габаритами фартука, заданным углом наклона кровли и четко определенным диаметром дымохода.

Металлический переходник.

От предыдущего варианта монтаж таких переходников из нержавейки отличается только тем, что для герметичного соединения переходника и трубы, кроме термостойкого герметика, дополнительно используется металлический хомут.

Обустройство прохода сквозь металлочерепицу

Хочу сразу отметить, что проход трубы через металлочерепицу грамотно сделать, не имея опыта довольно тяжело, поэтому изучив инструкцию и просмотрев тематические фото и видео в этой статье, вам следует хорошо подумать, способны ли вы на такой трудовой подвиг.

Соединительный узел состоит из внутреннего основного и наружного декоративного фартука. Внутренний фартук бывалые кровельщики обычно делают из жести или тонкого алюминиевого листа. О круглых трубах мы уже упоминали, так что далее мы будем говорить о герметизации стыка кровли с квадратными или прямоугольными кирпичными трубами.

Внутренний фартук устанавливается непосредственно на обрешетку еще до укладки металлочерепицы. Конструкция состоит из 4 частей, по количеству плоскостей трубы. Каждая из этих частей должна заходить под слой металлочерепицы не менее чем на 250 – 300 мм. На трубу она заходит на 150 – 250 мм, опять же от слоя металлочерепицы.

Перед установкой элементов фартука по периметру трубы на одном уровне параллельно кровле болгаркой вырезается штроба глубиной 10 – 15 мм. В нее будем вставлять верхний срез фартука.

Перед тем как вставить в штробу элементы фартука, она вычищается, промывается водой, сушится и заполняется жаропрочным герметиком. Только герметиком нужно заполнять прямо перед установкой защитных элементов.

На самих пластинах по верхнему срезу загибается под 90º бортик на глубину штробы. Лично я делал проще, я сразу вставлял листы в штробу и постукивая молотком загибал их вниз параллельно трубе.

Заканчиваем монтаж фартука креплением его к трубе специальными жаропрочными дюбелями и пропайкой стыков между всеми четырьмя элементами. Но это еще не все, снизу на подложку кровли под фартук заводится и крепится так называемый галстук. Это лист такой же жести или алюминия, ширина которого должна превышать размеры трубы не менее чем на полметра с каждой стороны.

Он должен спускаться по подложке до края крыши. Галстук является своеобразной страховкой, если где-то декоративная накладка начнет подтекать, вода по галстуку будет стекать под металлочерепицей. В результате чего кровельный пирог останется сухим.

Когда внутренний фартук и галстук окончательно закреплены на трубе и обрешетке крыши, можно приступать к укладке самой металлочерепицы. В конце монтируется декоративный фартук. Каждый из производителей металлочерепицы выпускает свои доборные элементы и делает их под цвет кровли.

Такие фартуки, как правило, представляют собой гофрированный алюминиевый или свинцовый лист, на тыльную сторону которого наносится самоклеящееся покрытие. Сверху такой фартук оборудован декоративной планкой, которая фиксируется на трубе саморезами. Но перед фиксацией желательно дополнительно промазать стык жаропрочным .

Верхняя планка декоративного фартука крепится чуть выше границы нижнего основного фартука, после ее фиксации, сам фартук тщательно обстукивается резиновым молотком, чтобы гофрированный лист хорошо состыковался и приклеился к сложной поверхности металлочерепицы.

Обустройство переходов с мягкими современными кровельными материалами выполняется примерно также, с той лишь разницей, что там зачастую обходится без установки галстука.

Главная ошибка любителей в том, что они зачастую пренебрегают монтажом основного нижнего фартука и галстука, декоративный верхний фартук держит, конечно, хорошо, но тонкая, мягкая алюминиевая гофра барьер не особо надежный и его достаточно легко может повредить, к примеру, упавшая с дерева ветка.

Как защитить деревянную основу от горячей печной трубы

Как вы помните, согласно нормативам СНиП 41-03-01-2003 минимальное расстояние от печной трубы до любых деревянных конструкций стартует от 140 мм. Наиболее «продвинутыми» в этом отношении считаются сэндвич элементы, но и там утеплитель имеет максимальную толщину всего 100 мм.

Делаем вывод, все печные трубы при прохождении через конструкции деревянной кровли или деревянное межэтажное перекрытие нужно защищать.

Проход трубы через потолок бани является наиболее яркой иллюстрацией к данной теме, так как бани в нашей великой державе, как правило, делаются из дерева. К этому еще стоит добавить, что температура в банных печах зачастую выше, чем в обычных.

Считается, что для того, чтобы сухая древесина начала обугливаться, ей нужно всего 200ºС. А когда температура доходит до 300ºС, появляется реальная опасность самовоспламенения.
Если учесть, что березовые дрова дают температуру до 500ºС, а при использовании хорошего каменного угля или кокса, температура может подыматься выше 700ºС, то становятся понятны масштабы опасности.

При обустройстве таких переходов можно пойти двумя путями, купить специальный переходной блок или сделать все своими руками.

Сейчас промышленность выпускает разнообразные потолочные проходные узлы (ППУ). В дорогих конструкциях подобного плана предусмотрен специальный усиленный короб, который идет вместе с утеплителем, наполнителем и прочей фурнитурой. Но сколько я сталкивался, наш человек не желает платить деньги за такие удобства и в этом, я с ним солидарен.

Дело в том, что сама по себе конструкция не особенно сложная и здесь, как это часто у нас бывает, дешевле купить все по отдельности. Сначала я расскажу, как выглядит классическая инструкция для такого обустройства, а затем поведаю, как я делал переход трубы через потолок бани своими руками:

• Практически на любом строительном рынке сейчас можно найти специальные металлические короба с уже готовым вырезанным под определенный диаметр дымохода отверстием;
• В горизонтальной пластине такого короба, которая одновременно является частью потолка, по периметру делаются крепежные отверстия под саморезы. Но сразу конструкцию на «голый» деревянный потолок крепить нельзя. Ее края нужно предварительно обложить не горючим теплоизолятором. Чаще всего для этих целей используется асбестовое полотно;
• Габариты вертикальных стенок короба подбираются аналогично с таким расчетом, чтобы между ними и проходным отверстием можно было закрепить асбестовое полотно;

• Изнутри вертикальные стенки короба положено обкладывать фольгированной базальтовой ватой толщиной 30 – 50 мм, стоит она конечно дороже чем обычная, но такова инструкция;
• Абсолютно четко без малейшего зазора подобрать отверстия в коробе под печную трубу практически нереально, хотя бы небольшой зазор, но все же будет. Вот его положено замазать жаропрочным герметиком;
• Далее пространство между фольгированной базальтовой ватой и печной трубой заполняется керамзитом или такой же ватой, только мягкой и без покрытия. Для нежилого чердачного перекрытия этого хватит, но если баня мансардного типа, а на втором этаже есть комната отдыха, то короб сверху нужно накрыть плитой из минерита (жаропрочный и более безопасный аналог асбеста) или такой же пластиной из нержавейки.

Теперь, как я и обещал, расскажу о собственном опыте обустройства такого перехода. Баня делалась давно, и тогда этих удобных приспособлений попросту не было. Сэндвич конструкции на тот момент стоили баснословных денег, поэтому в качестве дымохода была установлена бесхозная чугунная труба.

Квадратное отверстие в деревянном перекрытии было вырезано с таки расчетом, чтобы во все стороны между дымоходом и древесиной было не менее 250 мм. На вертикальные стенки ниши я сразу набил асбестовое полотно.

Снизу был подшит трехмиллиметровый лист нержавейки. Хотел подшить десятимиллиметровую асбоцементную плиту, но побоялся, что она лопнет от температуры, хотя сосед подшил и стоит до сих пор.

Трубу в коробе я обернул асбестовым полотном и поверх него законопатил зазор глиной. А сверху все это хозяйство засыпал керамзитом среднего диаметра. На втором этаже бани я решил сделать комнату отдыха, но второго такого же листа нержавейки на тот момент у меня не нашлось.

Тогда я замешал цементно-известковый раствор на основе керамзитного песка и залил тридцатимиллиметровую армированную катанкой стяжку. Только стяжка заливалась не вплотную к чугунной трубе, а через прокладку из асбестового полотна, иначе при температурных колебаниях она бы попросту потрескалась.

Вывод

Как видите, проход через крышу печной трубы своими руками сделать можно. Но все же, если вы решили потратиться на качественное покрытие из металлочерепицы или других подобных материалов, я рекомендую вначале тщательно изучить доступные способы. Если у вас возникли какие-либо вопросы, пишите их в комментарии, я постараюсь ответить.

28 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

В современных банях уже давно не топят печь «по-черному», ведь над каждым парным помещением непременно возвышается дымоход, с помощью которого устраняется весь угарный дым. Более того, дымоходная труба помогает намного быстрее прогреть внутреннюю часть помещения, а также создает уютную атмосферу для отдыха, устраняя дым и копоть.

Самостоятельно возводя баню, домашние умельцы должны позаботиться об установке не только дымохода, но и дополнительных узлов, которые повысят свойства противопожарной безопасности. Особо следует отметить, с точки зрения противопожарной страховки, потолочную разделку потолка. Ведь правильный монтаж потолочно-проходного узла для бани не допустит возникновение пожара, а это значит, что все имущество владельца будет надежно сохранено. На чем основана установка анализируемого узла, и в какой последовательности она осуществляется, будем рассматривать далее в статье.

Материал для огнезащиты потолочно-проходного узла

В первую очередь следует выбрать качественный материал, помогающий предотвратить чрезмерное нагревание всех элементов, которые будут соприкасаться с потолочно-проходным узлом (ППУ). Для этого мероприятия можно использовать несколько материалов:

• при помощи минерита, в основе которого лежит цемент, известняк, целлюлоза, слюда;
• используя минеральную строительную вату;
• при помощи асбестокартона или базальтового аналога.

Вышеперечисленные материалы помогут надежно защитить деревянные элементы парной от возгорания, которое может образоваться при сильно повышенных температурных показателях. Какой именно выбирать материал, конечно, вправе решать каждый самостоятельно. Но, если рассматривать экологическую чистоту и безвредность, специалисты рекомендуют отдать свой выбор минериту или базальтовому картону. А вот от асбестокартона лучше отказаться, так как анализируемое изделие способно выделять вредные пары, особенно при нагревании.

Поэтапный монтаж потолочно-проходного узла

Выбрав наиболее подходящий теплоизоляционный материал, можно приступить к поэтапной сборке потолочной разделки парной. Но изначально следует выбрать место на потолке, в котором нужно сделать отверстие для выхода дымохода и, конечно, определить размеры будущей конструкции.

Поэтапный монтаж места для отвода дымоходной трубы

Выбор и монтаж места для будущей потолочной разделки осуществляется в следующей последовательности:

1. Чтобы точно выбрать место, куда выходит наружу дымоход, рекомендуется воспользоваться специальным отвесом, которым пользуются строители.
2. После того как отверстие нужного размера выполнено, нелишним будет задекорировать его со всех сторон, чтобы потолок не утратил свою эстетическую привлекательность. В качестве декора можно выбрать оцинкованный лист металла или нержавейку.
3. Отделочный материал вырезается ножницами по металлу в таком размере, который должен превышать размер готового отверстия на несколько сантиметров.
4. К потолку вырезанный лист металла крепится обычными гвоздями или саморезами из нержавейки.

Обязательно нужно иметь в виду, что начинать размечать вертикальные отверстия нужно с крыши бани, а центр контролировать при помощи отвеса.

Поэтапная установка потолочно-проходного узла

В свободной продаже можно найти различные варианты проходных узлов – как с круглым, так и с прямоугольным сечением. Установка узлов различной конфигурации не вызовет особых сложностей, если домашние умельцы будут производить монтаж в следующей последовательности:

На этом этапе процесс установки потолочно-проходного узла для парной можно будет считать законченным. Начинающим строителям останется только выполнить при необходимости декор готового узла и проверить эффективность работы узла разделки. Как можно понять, процесс монтажа ППУ не так уж и сложен, да и инструментов с материалами потребуется минимальное количество. Поэтому с монтажом узла способен справиться каждый домашний умелец.

Как монтировать потолочно-проходной узел для бани своими руками

В каждой бане обязательно должен быть дымоход, чтобы в парилке не витал удушливый угарный дым. Но не менее важно позаботиться о наличии противопожарной

Проход трубы через потолок бани

Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой пожаров из-за возгорания деревянных конструкций возле печных труб, а именно такими бывают перекрытия и потолок в банях.

Проход трубы через потолок бани

Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.

Изготовить узел прохода через потолок можно своими руками

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

Строительные нормы и правила РФ СНиП 41-01-2003

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

• 500 мм до дерева без термозащиты;
• 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Ошибки обустройства потолочно-проходного узла

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

Стекломагниевый лист (СМЛ)

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

У каменной ваты температура спекания волокон – свыше 1000ºС

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Пример изоляции потолочной разделки базальтовой ватой

Короб ППУ набит теплоизолирующим базальтоволокном

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Сравнение материалов на огнестойкость

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» — двойную трубу с прокладкой термоизоляционного слоя.

Элементы сэндвич трубы Фото труб дымохода

Важно! Соединение элементов дымохода ни в коем случае не должно попадать на уровень прохода потолочного перекрытия.

В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода. Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара — сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача. Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.

Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.

Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры. От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара. Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.

Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.

Чертеж потолочно-проходного узла

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!

Этапы устройства потолочной разделки

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, — это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

• определение и обустройство места расположения узла разделки;
• монтаж готового или самостоятельного изготовленного защитного кожуха;
• финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

Готовим место для узла прохода дымохода через потолок

Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.

Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.

1. Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
2. Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
3. Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Устройство проема под дымоход

В противном случае первое, с чего надо начинать работу – изменение конструкции перекрытия над печью. Часть балки, слишком близко расположенной к горячему дымоходу, вырезают и укрепляют установкой прочно прикрепленных к получившимся торцам перемычек. Затем перекрывают потолок.

Монтаж готового узла разделки – проходного патрубка

Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.

Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки. В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее. Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.

Устанавливают узел прохода перекрытия таким образом.

1. Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.
2. Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.
3. На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.
4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.
5. Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.
6. В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.

Выпиливание потолочного отверстия по разметке Отверстие для установки проходного узла Короб вставлен в проем и изолирован от него базальтовой ватой

На фото — крепление короба к потолку саморезами и вставленная труба дымохода Монтаж трубы дымохода через потолочную разделку Фиксация верхнего стального листа

Проверка вертикали

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

• жесть для изготовления короба разделки;
• минерит;
• лист нержавеющей стали;
• лист ГКЛО или базальтокартона;
• Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Проход трубы через потолок бани — портал о технологиях строительства бани

Проход трубы через потолок бани Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой

Как выполнить потолочный узел

В одной из прошлых статей про бани в старину упоминался такой факт, что эти деревянные постройки всегда размещали около воды и подальше от жилых домов. Это в первую очередь было связано с тем, что они часто горели. Отсутствие как таковой дымовой трубы и соломенная крыша — в этом крылась причина возникновения пожаров.

В настоящее время технологии возведения бань ушли вперед, применяется очень много современных строительных материалов, вот только гореть они не стали реже. Это результат неумелой эксплуатации печей (топим пока уши в трубочку не начнут сворачиваться) и ошибочного устройства дымохода.

Про первую причину можно сказать так — нужно соизмерять свои желания со своими возможностями (правильный подбор печи) и просто соблюдать культуру приготовления бани.

Но все же, чаще всего возгорание или задымление происходит по причине неправильного дымоотведения.

Сейчас же более подробно рассмотрим наиболее проблематичный участок дымоходной системы — место где он проходит сквозь потолок.

Часть канала проходящего через перекрытия принято называть разделкой. Она может быть потолочной и кровельной.

Ее еще называют потолочно-проходной узел (ППУ).

Как бы не противились ценители настоящей русской бани печей из металла, нужно признать, что в настоящее время подавляющее большинство приобретают именно такие приборы. А они в свою очередь, за редким исключением, снабжаются железными дымоходами. Поэтому будем разбираться в устройстве разделки на примере представленных данных.

Итак, печь выбрана и водружена на полагающееся только ей место. При этом учтено, что на пути предполагаемого дымохода не встанет потолочная балка или стропильная нога крыши. Дальнейшие работы зависят от готовности потолка.

В этом случае возможно два варианта:

Перекрытие делается при уже установленном дымоходе,

Труба ставится, когда уже готов черновой или чистовой потолок.

В первом случае несколько проще устроить разделку, не нужно ни чего подгонять или переносить. Но такой вариант скорее исключение, гораздо чаще установка печи осуществляется уже после того как перекрытия готовы.

В этом случае определяется как можно точнее где должен пройти канал, затем это место выпиливается в размер разделки.

Заводское ее исполнение — это готовый короб из полированной нержавейки. Марка стали и толщина изделия у разных производителей неодинакова. Приобретать ее лучше сразу вместе с другими элементами дымохода.

Инструмент и составные части д/канала на месте, приступаем к работе. С помощью отвеса определяем точку — центр канала на потолке: нить прижимаем к потолочной доске, а грузик должен зафиксироваться по середине выходного патрубка печи. Далее, берем короб разделки, переворачиваем и приставляем. Совместив его центр с отмеченной точкой, размечаем контур для выпиливания.

Выбрать место под проходной узел можно разными способами, но мы поступаем так — дрелью сверлим отверстие в потолке, а дальше лобзиком производим аккуратный выпил.

Сухие цифры взятые из устаревшего СНиПа, разработанного еще в СССР, нам говорят, что по пожарным нормативам расстояние между горючим материалом, т.е. деревом или воспламеняющимся утеплителем и наружной стенки дымохода должно быть не менее 37см. Современные разделки предполагают это расстояние сократить до 13-26см, при условии применения утепленной трубы. Многие опасаясь, что этого недостаточно увеличивают это расстояние или дополнительно изолируют, заменяя (дополняя) узел листами минерита, магнезита или другими устойчивыми к нагреву материалами.

Отверстие нужного размера готово, далее, примерив короб и убедившись что все как надо, приступаем непосредственно к монтажу. Собрав первую часть д/канала, в том числе элемент с шибером, надеваем на него разделку, после чего на переходной элемент закрепляем сэндвич-трубу, которая проходит через потолок и выходит на чердак.

Затем края короба прилегающего к вагонке изолируем картоном на основе асбеста или базальта и закрепляем его к потолку на саморезы с п/ш.

Дальнейшие работы ведем уже на чердаке, задача не допустить нагрев дерева от стенок трубы. Для этого пространство снаружи короба и внутри необходимо заполнить материалом имеющим низкую теплопроводность и не способным возгораться. В качестве него применяют песок, керамзит, базальтовую вату, вермикулит и минерит.

Разделка, вне зависимости от толщины перекрытия, должна возвышаться над ним не менее чем на 10см,

Если ППУ будет заполняться изол. материалом, то производить крепление двух элементов дымохода здесь не допустимо,

Стык над потолком двух участком канала не ниже 30 см.

Проход через кровлю

Температура в этой части дымохода несколько ниже, чем ППУ, поэтому требования к ее изоляции не так суровы. Но опять же, вырез отверстия, установка следующего колена трубы и изоляция от осадков заставит потратить немало времени.

Обрешетку крыши обрезаем лобзиком, после чего, отметив центр прохождения д/канала отвесом, вырезаем в кровельном материале отверстие немного больше чем диаметр дымохода. Ставим следующий участок трубы, не забывая промазать стык термостойким герметиком, и выводим ее на кровлю. Сэндвич может пройти крышу как через специальную кровельную разделку, так и без нее.

В первом варианте покупается готовая конструкция, имеющая разные углы наклона. Она будет уместна при устройстве комнаты на втором этаже или просто утеплении кровли.

Во втором — ее не только не ставят, а даже не изолируют трубу. Хотя фольгированный материал или этот же базальтовый утеплитель будет не лишним.

Главная беда таких мест — это протечка воды, поэтому следует ответственно провести работы по гидроизоляции. Опять же, для этого можно использовать элемент из магазина, т.к. называемый мастер-флешь или, если вы не ищите легких путей или привыкли делать все сами, изготовить его из листа оцинковки с применением кровельного герметика.

Ну и в заключение хочется сказать, что выполнив все по правилам не стоит забывать про регулярную проверку всех элементов данной системы. И чем старше становится возраст дымохода, тем пристальнее нужно за ним следить.

Установка дымохода в бане через потолок и крышу

В одной из прошлых статей про бани в старину упоминался такой факт, что эти деревянные постройки всегда размещали около воды и подальше от жилых домов. Это в

Традиционно в русской бане устанавливают металлические печи для нормальной работы которых необходимо правильно спланировать и установить потолочно проходной узел для функционирования дымохода. Принцип устройства будет зависеть от степени готовности потолка, а также от того, куда нужно вывести трубу — в мансарду или чердак, через кровлю или на второй этаж. За уровень соблюдение норм в отношении противопожарной безопасности при проходе трубы через перекрытия потолка и крыши отвечает распушка печной трубы в помещении бани.

Как обустроить проходное отверстие в помещении бани или сауны

Обустроить проход трубы через потолок в бане необходимо для установки нормально функционирующей и главное безопасной дымоходной системы. Пропустить этот этап нельзя, так как только в специально обустроенное проходное отверстие станет возможной установка трубы-перехода от патрубка в самой конструкции печи.

Отверстие в каменной стене должно располагаться строго напротив патрубка. Только в этом случае получится исключить образование перекосов во время установки переходной патрубок. Прежде правильно обустроить отверстие, выполняется разделка потолка с соблюдением алгоритма работ, описанного ниже.

Усилить отверстие можно с помощью накладных пластин со сквозными отверстиями. Правильно, чтобы труба была направлена в вертикальном положении.

Что касается пластин, то их можно изготовить своими руками из готового железного листа нужной толщины.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства.

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций. Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком.

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

• устраивают защиту для крае из металлических полос или минерита;
• обшивают вход со стороны жилого помещения металлическим листом;
• заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
• маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность. Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия. В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли.

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра. Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

При проектировании бани важно предусмотреть качественно обустроенный дымоход, чтобы продукты горения беспрепятственно уходили из помещения, не создавая опасности для парящихся. Как вывести трубу из бани через потолок правильно своими руками по шагам? Этот вопрос рассмотрим в данной статье.

Одним из вариантов вывода дымохода является вывод его через потолочное пространство и кровлю. Этот вариант является более надёжным и прочным.

Чтобы изготовить такой дымоход, можно использовать разные виды материалов, но, в любом случае, необходимо соблюдать правила технологии отделки.

Виды труб

Сегодня используется несколько разновидностей дымоходных труб:

Всё чаще люди начинают обращать внимание на более дорогие варианты отделок дымоходов, предпочитая надёжность и безопасность. Обычные металлические дымоходы способны спровоцировать возгорание в помещении, в то время как кирпичная труба или сэнвич-дымоход надёжно защищают баню от возгорания.

Правила установки дымоходной трубы

Существует несколько правил, которые следует соблюдать при установке дымохода:

1. перед установкой важно тщательно спланировать его расположение;
2. участок трубы, расположенный горизонтально от печи до врезки, не должен быть больше 1 метра;
3. труба из металла должна иметь зазор до легковоспламеняющихся отделочных элементов не менее 1,5 м;
4. дымоход следует устанавливать так, чтобы его срез не пришёлся на подветренную зону. Это существенно снизит силу естественной тяги;
5. в газоходном канале следует предусмотреть возможность прочистки трубы, в том числе от конденсата.

Профессионалы также советуют защитить одностенную трубу слоем теплоизоляционного материала.

Наиболее часто используют для этого базальтовое волокно. Снаружи слой изоляции закрывается кожухом из оцинкованной стали. Это будет препятствовать образованию конденсата и защитит чердак от пожара.

Этапы установки дымоходов в потолок

Условно можно разделить процесс установки дымоходной трубы в потолочное пространство на несколько этапов.

1 этап: Проектирование

Предварительно нужно составить подробный план расположения дымохода.

Важно, чтобы дымоход располагался удобно для парящихся, не был слишком близко расположен к несущим балкам и стропилам, а также предусмотреть необходимый зазор до легковоспламеняющихся отделочных материалов.

2 этап: Покупка дымохода и необходимых материалов

На стадии проектирования также стоит определиться, какой вид дымохода будет установлен в вашей бане. После того, как выбор будет сделан, можно смело идти за покупкой. Не забываем также уточнить у консультантов в магазине, какие дополнительные материалы понадобятся для установки дымохода.

3 этап: Разметка потолочной поверхности для отверстия дымохода

Для того, чтобы верно определить место будущего дымохода, понадобится строительный обвес, с помощью которого помечаем место, где должен располагаться отвод трубы от печи.

4 этап: Вырезаем отверстие под трубу

По сделанной ранее разметке делаем отверстие в потолочной поверхности для будущего дымохода. Не страшно, если отверстие будет на пару сантиметров больше положенного.

С внутренней стороны зазоры будут закрыты специальным коробом, а с чердачной стороны можно будет изолировать зазоры каменной ватой или другим подходящим материалом.

5 этап: Разметка кровли под трубу

Это не менее важный этап работы, который предполагает разметку поверхности кровли под дымоход. Дело в том, что поверхность крыши обычно имеет уклон. Соответственно чем больше уклон кровли, тем больше должна быть площадь отверстия, вырезанного под дымоход.

6 этап: Подготовка отверстия в кровле

Отверстие в кровле вырезают в виде овала, причём, чем больше уклон, тем больше площадь овала. Для закрытия отверстия со стороны улицы в дальнейшем используются специальные резиновые уплотнители.

При выборе уплотнителя очень важно учесть уклон крыши.

7 этап: Установка дымохода

При выборе металлического дымохода необходимо:

Асбестовый лист предварительно смачивают в воде, чтобы избежать трещин и разломов при обёртывании, а также сверху оборачивается проволокой, во избежание сползания материала.

В парилке, получившееся отверстие закрывают тонким металлическим листом или асбестом, чтобы уменьшить теплообмен между дымоходом и финишной отделкой. Поверх металлического листа можно засыпать керамзитом или положить базальтовый утеплител.

Для закрытия отверстия в кровле резиновый уплотнитель не подойдёт, так как не выдержит высокой температуры. Следует использовать лист металла, который укладывается на отверстие, а образовавшиеся щели заделывают верёвочным асбестом, обильно смоченным в цементном растворе.

Сэндвич-дымоход

Наиболее простым в установке станет сэндвич-дымоход, который легко монтируется и обеспечивает пожаробезопасность постройки.

Сэндвич-трубы, как правило, состоят из нескольких металлических листов, между которыми укладывается огнестойкий материал.

План работы:

• на кровлю бани устанавливается узел для плотной фиксации дымоходной трубы;
• труба устанавливается в подготовленное отверстие в кровле;
• пространство, образовавшееся между сэндвич-трубой и трубами большего диаметра, засыпается песком или керамзитом;
• если использование трубы большего размера нежелательно, следует использовать короб для сэндвич-труб, полость которого также засыпается керамзитом;

Важно соблюдать интервал от сэндвич-трубы до финишных отделочных материалов. Они ни в коем случае не должны соприкасаться, чтобы не создавать пожароопасную обстановку.

Кирпичный дымоход

Наиболее надёжной и предпочтительной, но и довольно дорогой, конструкцией является дымоход из кирпича. Перед его установкой необходимо тщательно всё спланировать, не забывая тот факт, что установка такого дымохода в маленьких банях нецелесообразно.

План работы:

• проделывается отверстие под трубу, диаметр которого должен превышать диаметр трубы на 20 см;
• затем дымоход выводится через поверхность кровли и изолируется металлическим листом;
• конструкцию герметизируют, заводя край металлического листа под кровлю;
• затем к установленной трубе крепится зонтик из металла, защищающий её от влаги;
• финишной отделкой дымохода является нанесение на него термоустойчивой краски, которая защитит металлические части от коррозии.

Закончив установку снаружи, приступаем к установке внутри парилки.

Вначале короб изолируется базальтом и обшивается фольгированным изолятором, а также устанавливается первый элемент дымохода, примыкающий к печи.

Затем устанавливается второе звено дымохода, и короб засыпается керамзитом. После фиксируются все оставшиеся сегменты, и устанавливается металлический зонтик.

На этом работы по установке дымохода через потолок окончены. Как видно, это не такая уж сложная поэтапная процедура, которая, однако, требует определённых теоретических знаний и профессионального опыта.

В любом случае, проявив немного стремления можно сделать данную работу самостоятельно, без помощи профессионалов.

Полезные видео по выводу дымохода из бани

Многие люди предпочитают проводить трубу в бане через крышу. Такая конструкция является наиболее надежной и долговечной. Для изготовления дымохода можно пользоваться различными материалами. Например, можно воспользоваться сэндвич-трубами или соорудить дымоход из кирпича. Перед тем, как установить конструкцию вам нужно проделать подходящее по диаметру отверстие и гидроизолировать дымоход.

Труба в бане через потолок и крышу: виды дымоходов и конструктивные особенности

Если вы решили установить на потолок трубу своими руками, вам нужно подобрать подходящую конструкцию дымохода. Труба может быть внешней или внутренней. Внешний дымоход менее пожароопасен и прост в монтаже. Внутреннее расположение дымохода позволяет сохранять большее количество тепла.

При выборе трубы нужно учесть ряд нюансов:

1. Труба должна быть изготовлена из оцинкованного металла, керамики или кирпича. Применять алюминиевые трубы запрещено.
2. Сделать изоляцию для трубы лучше всего из негорючих материалов. Отлично подойдет керамзит или каменная вата.
3. В качестве теплоизоляционных материалов нужно применять исключительно фольгированные материалы. Лучше всего подойдет фольгированный алюминий.
4. Если вы используете сэндвич-трубу, то её нужно заполнить базальтовой ватой.

Перед тем, как устанавливать трубу, разметьте поверхность потолка. Помните, что дымоход не должен соприкасаться с кровельными материалами, так как он может повредить их. Для того, чтобы избежать повреждения кровельных материалов, нужно установить металлический кожух.

Сэндвич-труба в бане в потолке

Если вы новичок, то в потолке лучше установить трубу типа «сэндвич». Её достаточно легко монтировать, и она является пожаробезопасной. Сэндвич-трубы обычно изготавливаются из нескольких металлических слоев, между которыми устанавливается какой-нибудь огнестойкий состав.

Собирается сэндвич-труба достаточно легко. Начинается сборка с крепления изделия к патрубку. Для фиксации нужно использовать стартовый конус. Один конец стартового конуса надевается на патрубок, а другой монтируется на прямой участок дымоходной трубы.

Разделка сэндвич-трубы осуществляется в таком порядке:

• На крышу установите узел. Он нужен для плотной фиксации трубы.
• Проделайте в потолке дырку. Помните, что её диаметр должен быть на 15 сантиметров больше, чем диаметр сэндвич-трубы.
• Пространство между трубами большего диаметра и сэндвич-трубой заполните песком или керамзитом.
• Если вы не хотите использовать трубу большего диаметра, нужно установить короб, через который будет проходить сэндвич-труба. Свободное пространство в коробе также нужно заполнить керамзитом, песком или базальтовой ватой.

Как сделать кирпичную трубу в бане через деревянный потолок

Дымоход, изготовленный из кирпича, является наиболее надежной конструкцией. Перед тем, как приступить к монтажу конструкции, вам необходимо спроектировать дымоход. Во время проектирования следует обращать внимание на особенности печки, которая установлена в бане. Также примите во внимание, что устанавливать массивный дымоход из кирпича нецелесообразно в маленьких банях.

Лучше всего собирать дымоход на земле, так как на крыше сделать это будет крайне сложно. Для поднятия дымохода на крыше можно использовать шарниры, рогатину или растяжки. В качестве фиксирующего материала для дымоходной трубы нужно применять хомуты.

Технология установки дымохода на крышу:

1. Проделайте отверстие под трубу. Диаметр под проход должен быть на 20 сантиметров больше, чем диаметр самой трубы.
2. Затем нужно вывести изделие через крышу.
3. Изолируйте патрубок при помощи металлического листа.
4. Герметизируйте конструкцию путем заведения края листа под кровлю.
5. Прикрепите к дымоходу металлический зонт. Он защитит конструкцию от влаги.
6. Нанесите на дымоход термоустойчивую краску. Она защитит металлические части конструкции от воздействия коррозии.

Разделка трубы на низком потолке бани: нормы и правила

Если вы решили вывести трубу самостоятельно, вам нужно придерживаться ряда правил, регламентированных в СНиП. Прежде всего, вам нужно позаботиться об установке специального узла прохода. От наружной поверхности трубы до обрешетки и стропил должно быть расстояние 130-150 миллиметров. Если вы используете керамические трубы без изолирующих материалов, то расстояние между дымоходом и стропилами должно составлять не мене 260-270 миллиметров.

При выборе проходных узлов учтите, что нужно использовать только те изделия, которые делаются из металла. Также на проходном узле должна быть установлена пластинка из нержавеющей стали. Проходки для трубы тоже должны быть изготовлены исключительно из нержавейки.

При разделке трубы также нужно учесть ряд нюансов:

• В местах, где пересекаются перекрытия, не должны присутствовать стыки. Учтите этот нюанс во время проектирования секций.
• Для утепления трубы используйте негорючие материалы или фабричные сэндвичи.
• Запрещено жестко крепить трубу к перекрытию, так как материал дымохода может расширяться под воздействием высокой температуры.

Как правильно вывести трубу из бани через высокий потолок

Чтобы правильно установить конструкцию, вам нужно подготовить отверстия под дымоход. Рекомендуется обшить их металлическими листами. Толщина листа должна быть хотя бы 0,5 миллиметров. Отверстия должны быть квадратного сечения.

Очень важно правильно собрать защитный короб. Для сборки переходника нужно использовать 4 металлических листа размером 50*50 сантиметров. В середине одного из листов нужно вырезать отверстие под трубу. Соединяются металлические листы между собой при помощи сварки.

Последующий монтаж выполняется в следующем порядке:

1. Утеплите короб базальтом и обшейте его металлическим фольгированным материалом.
2. Установите первый сегмент трубы. Его нужно прикрепите к печке с помощью металлических крепежей.
3. Затем установите второе звено.
4. Засыпьте короб керамзитом.
5. Зафиксируйте последующие сегменты.
6. После того, как вы соберете трубу, установите металлический зонтик.

Установка трубы в бане через потолок (видео)

Провести трубу через потолок совсем несложно. Главное – подобрать подходящие изоляционные материалы и правильно установить короб. Для сборки конструкции используйте исключительно негорючие материалы. На стадии проектирования конструкции учтите все нюансы печи и кровли. Помните, что дымоход нужно изолировать при помощи кожуха. В противном случае кровельные материалы могут воспламениться.

Вывод трубы в бане через потолок (фото)

Как вывести трубу из бани собственноручно

28.07.2015

Как вывести трубу из бани, наверняка почти каждый, кто решил сэкономить и сделать баньку сам задавался этим вопросом, ведь очень многие хотят выполнять данного рода работы самостоятельно, не прибегая к услугам строительных компаний.

Где и как лучше выводить трубу для бани

Строительство бани включает в себя вывод и крепление дымоходной трубы. И во время осуществления таких действий обязательно нужно придерживаться пожарной безопасности, и в тоже время осуществить изоляцию стыка трубы от возможных протеканий осадков, или же конденсата.

Первое что нужно сделать, это решить где же будет проходить труба в кровле. Высота трубы над коньком должна быть определена в соответствии со строительными нормами, а именно она будет обусловливаться тем, в каком именно месте скатной крыши запланировано выводить трубу.
Очень часто те, кто начинает монтаж трубы не может разобраться, насколько должна быть поднята труба над коньком бани? И на самом деле этот вопрос очень важен, потому разберем его детально. Все довольно просто нужно придерживаться основного правила – чем ближе конек расположен, тем выше надо над ним приподнять трубу, также нужно учесть, что:
— при дистанции от центра дымовой трубы до самой верхней части кровли не более 150 см, поднять трубу стоит не меньше чем на 50 см;

— если расстояние от 150 до 300 см, допустимо, что бы верх трубы был расположен на одном уровне с коньком;
— а вот если расстояние превышает 300 см, тогда верхушку трубы размещают не ниже линии, которая проведена вниз от конька под углом в десять градусов к горизонту.

Следующим важным вопрос является то, где же лучше всего провести трубу через крышу. Итак, оптимальным местом выведения трубы через кровлю считается конек. Сделать таким способом вывод проще и быстрей всего, а все потому, что именно на коньке будет легко произвести изоляционные работы.
Но, к сожалению, данный метод имеет недостаток – в стропильной системе не должно присутствовать коньковой балки.

Что касается неудачного размещения трубы, то это в ендове. Все потому, что ней практически всегда происходит скопление огромных снеговых масс, а во время дождя вода будет стекать с 2-х скатов, потому даже если сделать очень качественную изоляцию, протекание остается вопросом времени.

Преимущества вывода трубы в скатных крышах (размещение вблизи от конька, но никак не ниже его):
— монтаж довольно простой;
— так как снега много не скапливается, то и не нужно оборудовать снегозадержание;
— за счет не столь большой высоты трубы нет необходимости в укреплении ее растяжками.

В случае если труба для вывода дыма была размещена около балок перекрытия, или же совсем близко к ним (помните, минимальный промежуток составляет 13 – 25 см) тогда правильным решением будет оборудование дополнительного колена, с его помощью можно будет проложить трубу на подходящем участке.

Монтаж трубы для бани через крышу и ее крепление

После определения, где будет проходить труба, начинается процесс ее вывода. Итак, как же собственноручно при этом аккуратно осуществить вывод трубы через  крышу? Для того чтобы начать монтаж дымохода в баню, нужно заблаговременно купить или же, как альтернатива самостоятельно сделать конструкционные элементы. Но, помните, чтобы изготовить лично трубу нужно иметь не только навыки, но также и специальные инструменты.
Потому, все квалифицированные и опытные строители рекомендуют купить части дымохода, а уж дома собрать их в цельную трубу.

Пошаговая инструкция по сборке, монтажу и закреплению на крыше трубы для бани:

— итак, первым делом нужно провести должную подготовку потолочной зоны и области крыши в месте, где будет проделан выход для дымохода. Если баня только строится, то данный шаг должен быть предусмотрен на этапе проектирования, но иногда это нужно сделать тогда, когда крыша уже установлена. Помните, что дымоход делится на 2 части – внутреннюю и внешнюю;

Рекомендация! Прежде чем начать выводить трубу, нужно запастись защитными металлическими листами, они нужны для того, чтобы часть потолка была закрыта от влияния крайних температур.
— не забудьте про изолирование трубы в бане, ведь в ее составе имеется специальный межэтажный переходник, и помимо этого сэндвич-труба, которая значительно больше основной трубы;
— для того чтобы установить внутреннюю трубу предварительно сооружается специальный короб, он будет выполнять функции переходника;
— важно не забыть о безопасности кровли, для этого необходимо использовать специальный металлический фартук;
— сначала монтируется основная однослойная труба, именно она будет, входит в саму топку, далее ее надо закрепить к стенке и выходному проему топки;

Важно! В случае применения трубы размера побольше, нежели имеет выходное отверстие, изначально нужно монтировать переходник.
— далее следует установка шибера, после него идет однослойная труба, которая переходит в переходник, располагающийся в потолке (крыше). В случае размещения потолочного отверстия непосредственно над самою печью, в обязательном порядке используют колено;

Помните! Количество установленных колен в вышеуказанной ситуации не должно быть больше 3-х.
— после установки в переходник трубы обязательным шагом является осуществление теплоизоляции;
— последующим этапом является установка трубы-сэндвича, она должна быть помещена во внутрь предыдущей;
— последняя часть трубы будет проходить непосредственно через крышу и металлический фартук, но осуществляется монтаж через верх;
—  и напоследок на  окончательно установленную трубу устанавливается грибок для защиты от дождя, снега и града.
Дополнительное внимание необходимо обратить на то, как закрепить трубу на крыше. Итак, начнем с того, что для полного перенесения веса дымохода на перекрытие, стену или, к примеру, фундамент нужно произвести специальное крепление. Благодаря специальным крепежам систему дымохода можно приспособить под различные помещения и конфигурации, при этом надежно зафиксировать.

Способы крепления:

— если говорить непосредственно о перенесении массы дымохода на мачту или же стенку, то в данных случаях специалисты утверждают, что эффективно будет использовать основное крепление. Закрепляющие элементы надо монтировать через каждые три погонных метра дымохода;
— а вот относительно перекрытия горизонтального вида уже другой способ – применяется монтажная опора;
— следующий вид это промежуточное закрепление к стенке, он осуществляется каждые полтора метра, и такое крепление именуют – «стеновой». Такая фиксация не считается несущей, а всего-навсего осуществляет дополнительную фиксацию дымоходной конструкции. Количество стыков конструкционных частей дымохода между соседствующими крепежами должно быть не больше 2-х;
— если труба для вывода дыма над крышей будет выпирать больше, нежели на 1,2 метра, тогда его нужно закрепить с помощью растяжек.
И если вам точно понятно, какой должна быть высота трубы над коньком, и все остальные этапы монтажа то, четко придерживаясь норм строительства, вы самостоятельно сделаете качественный вывод трубы для бани через крышу.

Подключение к вентиляционной трубе | Home Guides

Крис Дезил Обновлено 9 декабря 2018 г.

Вентиляция необходима в канализационной дренажной системе для поддержания атмосферного давления в трубах. Без надлежащей вентиляции текущая вода создает отрицательное давление, которое может замедлить поток воды и опустошить Р-ловушки. Каждый прибор должен иметь собственное вентиляционное отверстие, которое должно выходить на открытый воздух, но в большинстве домов только одна вентиляционная труба проходит через крышу. Все вентиляционные отверстия приспособления связаны с этой трубой, которая называется основной вентиляционной стойкой.

Основная вентиляционная труба

Основная вентиляционная труба часто, но не всегда, является продолжением грунтовой трубы, которая представляет собой 3- или 4-дюймовую сточную трубу, идущую вертикально вниз от самой верхней ванной комнаты до канализации. Нормы водоснабжения не одинаковы в каждом штате, но в большинстве случаев требуется, чтобы площадь поперечного сечения вентиляционной трубы равнялась, по крайней мере, половине площади поперечного сечения самой нижней части штабеля грунта. Во многих штатах принято уменьшать штабель грунта до 2 дюймов и продлевать эту 2-дюймовую трубу через крышу.Он должен выступать как минимум на 6 дюймов над линией крыши.

Отдельные вентиляционные отверстия для приспособления

Вентиляционное отверстие, обслуживающее приспособление, должно иметь диаметр не менее половины диаметра дренажной трубы, но минимально допустимый диаметр трубы составляет 1 1/4 дюйма. Обычно для 2-дюймового дренажа используют вентиляционное отверстие диаметром 1 1/2 дюйма, потому что это гарантирует, что в сток будет поступать достаточно воздуха. Вентиляционное отверстие такого размера на 2-дюймовом сливе должно находиться на расстоянии не более пяти футов от P-образного сифона светильника — расстояние зависит от диаметра сливного отверстия и вентиляционного отверстия — и оно должно подниматься вертикально, пока не окажется над линией перелива приспособления. .Затем он может идти горизонтально, чтобы присоединиться к другому вентиляционному отверстию, если он поддерживает уклон 1/4 дюйма на фут в сторону слива.

Привязка к вентиляционной трубе

Отдельные вентиляционные отверстия должны подниматься над линией перелива самого верхнего сантехнического прибора в доме, прежде чем вы сможете привязать их к основной вентиляционной трубе. Это мера предосторожности, которая предотвращает превращение вентиляционного отверстия в сток, если сток этого приспособления заблокируется. Если вентиляционное отверстие идет вверх к основной трубе, вы закрепите его Y-образным фитингом. Если он поднимается до уровня соединения и идет оттуда горизонтально, вы используете вентиляционный тройник, у которого нет прохода.Обычно к одному стеку можно привязать до восьми приборов, но местные коды различаются, поэтому рекомендуется проверить.

Прочие соображения

Вентиляционное отверстие должно располагаться достаточно далеко над крышей и в стороне от дверей и окон, чтобы предотвратить попадание канализационных газов в дом. Кодекс требует 10-футового горизонтального расстояния от любой двери или окна, и если крыша выполняет какую-либо функцию, кроме крыши, например, балкон, вентиляционное отверстие должно подниматься на 7 футов над ним. Заблокированные вентиляционные отверстия могут создавать проблемы с дренажом и канализацией, поэтому защита вентиляционного отверстия решеткой или крышкой — разумный шаг.Увеличение вентиляционного отверстия до трех дюймов непосредственно перед тем, как оно пройдет через крышу в районах, подверженных морозам, — еще одна мера предосторожности, которая предотвращает засорение.

Что такое багажник для крыши и сколько он может стоить тысячи?

Установка багажника на крышу в Южном Мэриленде

Roof boots — последняя модная обувь? Не совсем. В отличие от ботинок, которые вы носите на ногах, ботинки на крыше НЕ предназначены для ходьбы. Итак, что они собой представляют и почему вам это нужно?

Чтобы определить багажник на крышу, сначала нужно подумать о водопроводной системе в вашем доме.В вашем доме есть вентиляционные отверстия, которые позволяют воздуху попадать в сточную линию вашей водопроводной системы, обеспечивая необходимое давление для вывода сточных вод из вашего дома (ура!) В канализацию. Эти вентиляционные отверстия выходят из вашей кухни и ванных комнат через крышу. Эти вентиляционные трубы закрывают кровельные сапоги. Довольно просто.

Итак, почему вы должны заботиться о сапогах на крыше вашего дома? Поскольку внешняя температура меняется в течение года, ваша крыша естественным образом расширяется и сжимается. Проблемы могут возникнуть, если по мере того, как ваша крыша расширяется и сжимается, ваш багажник на крыше сдвигается, отслаивается или трескается.Если ваш багажник двигается или каким-либо образом поврежден, вода может проникнуть в вашу крышу. Другими словами, у вас дырявая крыша.

Для надежной установки багажника на крыше в южном Мэриленде свяжитесь с компанией Southernwood Roofing & Siding онлайн или позвоните нам по телефону 301-934-0043.

Надежная установка и замена багажника на крышу в Ла-Плате и Вальдорфе

По мере того, как вода проникает в ваш дом, она, скорее всего, будет проходить по вентиляционной трубе в ваш дом, часто приводя к пятнам от воды на потолке или стенах вашей кухни или ванной.Но некоторые утечки остаются незамеченными в течение месяцев или даже лет, накапливаясь за потолком или стенами, пропитывая изоляцию, способствуя росту плесени и грибка и приводя к дорогостоящему ущербу для вашего дома.

Высококачественные кровельные сапоги созданы, чтобы «двигаться» вместе с вашей крышей. Проблема в том, что не все домостроители устанавливают качественные кровельные сапоги. Чтобы снизить затраты, многие строители устанавливают недорогие кровельные ботинки, которые почти гарантированно выходят из строя, а в худшем случае быстро выходят из строя.

Не все потеряно. Несколько простых шагов могут гарантировать, что ваши кровельные ботинки находятся в хорошем рабочем состоянии и что ваша крыша герметична.

Во-первых, поищите явные признаки утечки:

• Отслаивающиеся обои на кухне или в ванной
• Краска потрескавшаяся или отслаивающаяся на стенах или потолке
• Гибкая черепица вокруг вентиляционных труб на крыше
• Видимые водяные знаки на потолке или стенах

Если вы заметили какой-либо из этих знаков, позвоните нам. Мы выйдем, проведем тщательный осмотр вашего дома, чтобы определить, откуда происходит утечка, и устранить ее.Быстро.

Если вы не видите никаких внешних признаков утечки, вам все равно следует периодически проверять свою крышу и кровельные сапоги, чтобы убедиться, что все работает должным образом, и не допускает попадания воды в ваш дом.

Позвольте компании Southernwood Roofing & Siding установить ваши кровельные сапоги

Чтобы получить дополнительные полезные советы и информацию или запланировать осмотр крыши, позвоните нам сегодня по телефону 301-934-0043 или свяжитесь с нами через Интернет.

Должны ли вентиляционные отверстия проходить через крышу? — Модернизированный дом

Подрядчики могут вздохнуть с облегчением, когда обнаружат, что нет, вентиляционные отверстия не обязательно должны выходить через крышу.Есть несколько альтернатив, которые под силу любому мастеру, но это требует некоторой подготовки. Мы рассмотрим, как можно обойти вентиляционные отверстия в крыше.

Удаление сточных вод из вашего дома чрезвычайно важно. Канализационные газы выводятся из дома через вентиляционные отверстия, что улучшает качество воздуха внутри. Однако многие строители-владельцы и домовладельцы задаются вопросом, действительно ли вентиляционные отверстия обязательно должны проходить через крышу.

Ответ: нет, вентиляционные отверстия не обязательно должны проходить через крышу.Хотя стеки крыши являются наиболее распространенной формой вентиляционных отверстий, вы можете провести вентиляционное отверстие через внешнюю стену. Условием является то, что вентиляционное отверстие должно быть выше самого верхнего окна в доме. В некоторых случаях в соответствии с местными правилами может потребоваться, чтобы вентиляционное отверстие находилось на расстоянии 12 футов от стены.

Однако вам необходимо уточнить местные строительные нормы и правила, чтобы убедиться, что это разрешено в вашей зоне. Вентиляция через стену, а не через крышу, оставляет вас незащищенными от замерзания труб, если ваш климат предполагает холодную погоду.

Давайте изучим все тонкости установки вентиляционных отверстий без прохождения через крышу.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что такое вентиляционное отверстие?

Сантехническое вентиляционное отверстие — это система, состоящая из труб, подключенных к каждой Р-ловушке в доме, ведущих к основной вентиляционной трубе, которая обычно проходит через крышу.Не все крыши допускают водоотвод, особенно если дом устарел или кровля была изношенной.

В других случаях иногда строители и домовладельцы просто предпочитают, чтобы их водопроводное отверстие проходило через внешнюю стену. Без водоотвода выхлопные газы, содержащие канализационные газы, могут заполнить ваш дом. Сантехнические отверстия, которые проходят через крышу, обычно проходят через крышу прямо над самой большой ванной комнатой в доме.

Зачем вашему дому вентиляционные отверстия

Сантехническая система в вашем доме предназначена для эффективного удаления воды и отходов.Как дренажные, так и вентиляционные системы представляют собой две системы, которые работают вместе, образуя полностью функционирующую водопроводную систему.

По дренажным трубам отходы выводятся из дома в септик или в местную канализацию. Вентиляционные трубы — это то, что пропускает свежий воздух в каждый сантехнический прибор в вашем доме. Они помогают системе перемещать воду по трубам каждый раз, когда сливают воду из раковины или унитаза.

Вентиляционные отверстия в сантехнике также предотвращают попадание канализационных газов в ваш дом, позволяя выходить запаху сточных вод и газу.В большинстве случаев они расположены на крыше вашего дома, вдали от кондиционеров или окон. Таким образом, пары могут легко рассеяться.

Альтернативы вентиляции водопровода через крышу

Если вы просто не можете вентилировать крышу или предпочитаете не делать этого, есть альтернативы, которые следует рассмотреть, в том числе:

• Клапаны впуска воздуха (AAV)
• Вентиляция через внешнюю стену
• Контур вентиляции

Из этих трех вариантов лучшим выбором будет вентиляция через внешнюю стену.Вентиляционные отверстия Studor, или AAV, являются механической альтернативой вентиляции через крышу. AAV — это устройства, которые работают, механически открываясь каждый раз, когда в трубе нарастает отрицательное давление.

Отводная петля соединяется с P-сифоном и стоит вертикально, пока она, как следует из названия, не образует петлю, спускающуюся в канализацию. Этот метод вентиляции контура разрешен не во всех зонах, поэтому проверьте свои местные нормы и правила.

Должен ли я использовать AAV вместо вентиляции через крышу?

Если это разрешено местными нормативами, вам следует использовать AAV, если вы не можете вентилировать крышу.Поскольку AAV механические и работают за счет силы тяжести, с ними мало что может пойти не так.

AAV

на самом деле могут поддерживать многие вентиляционные линии, но они обычно используются в качестве альтернативы вентиляции. Они широко доступны, а стоимость AAV составляет от до 13–30 долларов.

Как установить AAV?

1. Найдите P-сифон

Первое, что вам нужно сделать, это выяснить, где находится P-ловушка. P-ловушка будет выглядеть как небольшая петля. Эта петля подключается к сливной линии, к санитарному тройнику и, в конечном итоге, к сливу.

2. Присоедините дренажную линию из ПВХ

Отмерьте кусок ПВХ того же размера, что и остальная часть санитарного тройника. Вы должны убедиться, что ПВХ будет хорошо сидеть. Попробуйте использовать ПВХ с резьбой, чтобы получить хорошее уплотнение.

3. Поместите AAV

Посмотрите на санитарный тройник, ведущий в канализацию. Вот где вам нужно разместить AAV. Пока ваш AAV находится вертикально и не имеет препятствий, таких как хранящиеся элементы, ваш AAV будет соответствовать кодированию в большинстве зон.

Стоит ли вентилировать через внешнюю стену?

Да, вентиляция через внешнюю стену — отличная альтернатива крыше.Во-первых, проверьте, разрешена ли вентиляция через внешнюю стену в вашей зоне.

Самый простой способ быстро получить информацию о местных строительных нормах и правилах — это связаться с вашим строительным отделом . Расскажите им, что вы планируете делать, и узнайте, есть ли у них какие-либо конкретные критерии для вентиляции через внешнюю стену.

Как провести вентиляционные отверстия во внешней стене?

1. Обрежьте водосточную трубу

Посмотрите на P-ловушку. Ваш разрез должен быть в пределах 5 футов.дальность действия П-ловушки . По возможности используйте ножовку и будьте осторожны при разрезании водосточной трубы.

2. Отшлифуйте концы трубы

Возьмите наждачную бумагу зернистостью 120 (3–5 долларов) и используйте ее для шлифовки и полировки каждого конца трубы. Отшлифуйте концы до тех пор, пока обе стороны трубы в местах разрезов не станут гладкими и ровными.

3. Установите сантехнический тройник

Заполните пространство, которое вы только что вырезали из труб, санитарным тройником (2,00-8,00 долларов США). Убедитесь, что он идеально подходит, и что у вас осталась открытая розетка, направленная вверх.

4. Удлините вентиляционную трубу

Сохраняйте уклон трубы на ”по направлению к уклону при продвижении трубы вверх. Расширяйте его, пока не дойдете до того места, где вы хотите, чтобы он проходил через стену, и оставьте его там. Теперь сделайте отметки вокруг вентиляционной трубы на стене в том месте, где вы хотите, чтобы она проходила.

С помощью точной пилы проделайте в стене отверстие на ½ — дюйма больше, чем сама труба. Протолкните эту трубу через отверстие в стене, выходящее из внешней стены. Убедитесь, что между стеной и водоотводящей трубой есть зазор в 30 сантиметров.

5. Закройте трубу

Теперь вернитесь к отверстию в стене, через которое проходит труба. Установите трубную обвязку вдоль стены, чтобы прикрепить к ней трубу. Для большей безопасности вы можете укладывать стяжку в нескольких местах.

Возьмите изоляцию из аэрозольной пены и нанесите ее на от ½ «до ¾» дополнительного пространства между вентиляционной трубой и отверстием в стене. Он будет медленно расширяться. После того, как изоляция расширится, высохнет и затвердеет, вы можете срезать излишки, оставшиеся вокруг отверстия.

А как насчет вентиляции петли?

Контурная вентиляция — самая простая альтернатива прохождению через крышу. Он просто состоит из петлевой трубы, которая проходит над сифоном и спускается в канализацию.

Как установить петлевую вентиляцию?

1. Установите сифон под полом

Если у вас есть островные раковины, установите P-сифон под полом. Переверните ловушку на 180 градусов, чтобы поток попал в ловушку.

2. Направление потока

Наклоните слив так, чтобы он был направлен вниз, направьте выпускное отверстие вверх и прикрепите старый выпускной канал после петли так, чтобы он был направлен вниз к сливу.Такое маневрирование существующих труб создает «петлю».

Теперь ваш водосток представляет собой вентиляционное отверстие, и ему даже не нужно проходить через крышу. Суть петли в том, что она идет вниз и может быть создана, в основном, с использованием ваших существующих труб.

Проблемы с вентиляционными трубами

Когда вентиляционные отверстия в сантехнике не работают должным образом, не будет работать и дренажная система в вашем доме. Некоторые признаки того, что у вас проблемы с вентиляционными трубами, заключаются в том, что вы замечаете стоячую воду в ванне или раковине, слышите булькающие звуки, исходящие из канализации, или просто у вас медленно движется слив.Любой из этих признаков может указывать на заблокированное вентиляционное отверстие.

Закупорка в дренажных трубах создает в дренажных трубах отрицательное давление, прерывая поток воды. Хотя вы можете успешно очистить заблокированный слив, проблема не исчезнет, ​​если корень проблемы — заблокированное вентиляционное отверстие.

Если вы не можете отремонтировать медленный сток с помощью шнека, очистителя стока или плунжера, вероятно, у вас очень серьезная закупорка вентиляционного отверстия. По мере усугубления проблемы вы начнете чувствовать запах канализационных газов в своем доме, и это требует немедленного внимания специалиста-сантехника.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Подводя итоги

Сантехнические отверстия не должны выходить через крышу. Контурная вентиляция — чрезвычайно простая альтернатива, но вентиляция через внешнюю стену также является отличным выбором.

Установка AAV вместо того, чтобы вентиляционное отверстие выходило из крыши, также является отличным вариантом.Однако наиболее важным является проверка того, что эти альтернативы водопроводной вентиляции разрешены вашими местными строительными нормами.

Руководства по теме

Ник Дюранте

Ник Дуранте — профессиональный писатель, специализирующийся в первую очередь на обустройстве дома. Когда он не пишет об улучшении дома и не занимается домашними делами, ему нравится читать и создавать произведения искусства. Он всегда следит за новейшими тенденциями в области обустройства дома.

Недавно опубликованные

ссылка на ASUS Router B / G Protection (вот что вам нужно знать)

ссылка на Люстра какого размера для фойе? (Узнай сейчас!)

Люстра какого размера для фойе? (Узнай сейчас!)

Пропорции решают все, особенно когда дело касается дизайна интерьера. Итак, какого размера люстра должна быть в фойе?

В зависимости от размера и структуры вашего фойе вы можете рассчитать…

Как определить, забита ли вентиляция водопровода?

Забита ли вентиляция водопровода? Как вы можете сказать? Читайте дальше, чтобы узнать основные признаки засорения вентиляционного отверстия.

Знаете ли вы, что в 2017 году сумма требований о возмещении ущерба, причиненного водой, в США составила в среднем 10 234 доллара? Что такие иски были вторым по распространенности типом исков, поданных домовладельцами в том году?

Верно!

К сожалению, приведенные выше цифры отражают только страховые выплаты, оплаченные страховыми компаниями.В нее не входят случаи, не покрытые страховкой. Например, случаи, связанные с пренебрежением или отсутствием обслуживания сантехники.

Вот почему так важно как можно скорее определить, не забита ли у вас вентиляционная труба. Таким образом, вы можете выполнить необходимые ремонтные работы или нанять профессионального сантехника, который позаботится о засоре за вас, прежде чем засорение вентиляционного отверстия заставит воду скопиться в канализацию и туалеты.

Как тогда определить, что у вас забито вентиляционное отверстие в канализации?

Продолжайте читать, мы перечислили наиболее распространенные симптомы, о которых вам нужно знать!

A Грунтовка для вентиляционных отверстий в сантехнике

Когда вода проходит по водопроводным трубам, в них создается разрежение.Чтобы вода плавно перемещалась по трубам, ей нужен воздух, который выталкивает ее и заменяет создаваемый ею вакуум.

Вентиляционное отверстие, также называемое вентиляционным отверстием для трубопровода или вентиляционной трубой, действует как регулятор давления воздуха. Он пропускает воздух в водопроводную систему, которая затем проталкивает воду по трубам. Он также избавляется от газов и запахов, которые могут оставлять сточные воды.

Забитое вентиляционное отверстие не пропускает воздух в трубы, поэтому вода в водопроводной системе остается застоявшейся.Застойная вода может накапливаться в трубах до тех пор, пока они не перестанут их содержать. Это может привести к тому, что вода снова потечет вверх и выйдет из канализации.

Поскольку вентиляционная труба открывается снаружи (обычно на крыше), она уязвима для внешних элементов. Вот почему вентиляционное отверстие легко забивается — пыль, мусор, листья и другие предметы могут заблокировать его отверстие.

Именно в это время вы начнете замечать следующие симптомы засорения вентиляции.

Для слива воды требуется много времени

Если для слива использованной воды требуется много времени, это может быть признаком засорения вентиляционной трубы.Мусор, блокирующий вентиляционное отверстие, не позволит воздуху проникнуть внутрь и вытолкнуть воду из дренажных труб.

Любая канализация в вашем доме, которая требует бесконечного слива, может быть вызвана закупоркой вентиляционного отверстия. Это может быть слив для ванны или душа, слив в раковине или унитаз.

Имейте в виду, что медленный слив воды также может сигнализировать о засорении дренажной трубы. Если вы столкнулись с этой проблемой только с одним сливом, скорее всего, это забитая сливная труба. Сначала попробуйте использовать поршень, чтобы увидеть, поможет ли это.

Если нет, или если это происходит в нескольких частях вашего дома, то следующей вероятной причиной является засорение вентиляции.

Хорошая новость в том, что очистить забитую вентиляционную трубу можно легко, если засорение происходит только в отверстии вентиляционного отверстия. Если подняться на крышу безопасно, удалите мусор, закрывающий вентиляционное отверстие. Затем проверьте поврежденные стоки, чтобы убедиться, что они теперь работают нормально.

Если нет, то это может означать, что есть засорение внутри вентиляционного отверстия, сливных труб или обоих.

Сухие и пустые бачки для туалетов

Знаете ли вы, что один негерметичный унитаз может потратить шокирующие 200 галлонов воды в день?

Это примерно или более чем в два раза превышает среднее потребление воды одним человеком в США.С.!

Утечка из бачка унитаза — не единственная проблема, с которой вы можете столкнуться. Прямо противоположное может произойти, если засоряется вентиляционное отверстие в сантехнике.

Верно — у вас в баке не будет воды, чтобы смыть то, что вам нужно.

Имейте в виду, что вентиляционная труба регулирует давление воздуха в водопроводной системе вашего дома. Засорение снижает или даже полностью устраняет это давление воздуха. Вода не будет оставаться там, где должна, в данном случае из бачка унитаза, и вместо этого просто продолжайте течь по трубе.

Если бачок унитаза не наполняется, это часто указывает на засорение вентиляционной трубы.

Неприятные запахи

Неприятные запахи, которые вы обычно чувствуете только из канализационной линии, также могут сигнализировать о засорении вентиляционной трубы. Обычно это вызвано токсичными канализационными газами, такими как аммиак и сероводород. От последнего, кстати, в вашем доме может пахнуть тухлыми яйцами.

Обратите внимание, что метан — самый крупный компонент канализационных газов. Сам по себе он не имеет цвета и запаха.Однако его вдыхание может вызвать такие симптомы, как головные боли, тошнота и головокружение.

Если вы заметите эти запахи (или проявите симптомы воздействия метана), возможно, у вас забита вентиляционная труба. Пониженное давление воздуха из вентиляционного отверстия может полностью опорожнить водосточные трубы. Это приводит к высыханию P-образных сифонов в водопроводе.

Р-ловушки «задерживают» канализационные газы, чтобы они не проходили по трубам в дома. Они делают это, оставляя крошечный кусочек воды в небольшом углублении, которое затем создает уплотнение для этих газов.Это уплотнение задерживает канализационные газы.

Тем не менее, если в ловушку типа Р не попадает вода, она не может создать уплотнение. Без уплотнения вредные канализационные газы могут попасть обратно в трубы и в ваш дом.

Бульканье или булькающие звуки при стекании воды в канализацию

Если какой-либо из ваших канализационных каналов издает эти звуки, когда вода выходит из них, причиной может быть заблокированное отверстие. Засорение ограничивает количество воздуха, попадающего в вентиляционное отверстие. Это приводит к тому, что воздуху требуется больше времени, чтобы восполнить вакуум, оставшийся при прохождении воды.

Эта задержка может быть причиной булькающих звуков в трубах. Другой возможный виновник — частичное засорение самих труб.

Как можно скорее избавьтесь от засоров в вентиляционном отверстии.

Вот и все признаки, указывающие на засорение вентиляционного отверстия. Если вы заметили какой-либо из этих симптомов, проверьте вентиляционное отверстие на крыше, если это безопасно. Если это не так, немедленно обратитесь к местному лицензированному сантехнику.

Помните, что засорение вентиляционных отверстий в водопроводе может привести к накоплению воды и токсичным газам.Меньше всего вам хочется пострадать от воды или попасть в больницу.

Если вы считаете, что в вентиляционной трубе водопровода или дренажных трубах засорились, позвоните нам по телефону (402) 731-2727. Мы с радостью возьмем на себя все Ваши сантехнические проблемы!

Какие трубы на моей крыше?

Мы много чего видим на крыше дома. Желоба, дымоходы, иногда солнечные батареи и трубы. Понятно, что делают водостоки, дымоходы и солнечные панели, но как насчет труб? Это может заставить вас задуматься, что это за трубы на моей крыше? Эти трубы — вентиляционные отверстия.Он следит за тем, чтобы водопровод работал правильно и не допускал попадания метана в дом. Это есть во всех домах, так как это помогает предотвратить попадание в дом задников, засоров и запахов канализации.

Давайте посмотрим, почему вам нужно знать о трубах на вашей крыше, о том, как работает водоотводчик, о том, что выпускное отверстие не забивается, о признаках засорения, о других трубах на крыше, о техобслуживании на крыше и когда звонить профессионалу.

Зачем нужно знать о трубах на крыше

Обязательно нужно знать, что на крыше могут быть разные трубы, они имеют важное назначение, а не для украшения.В этой статье пойдет речь о водоотводе. Важно не допускать попадания в трубы мусора и засорения, чтобы в доме не было запасных частей и запахов.

Как работает водоотводчик

Вентиляционное отверстие — это труба, которая проходит вертикально вверх через стены дома и выходит из крыши. Присоединяя дренажную трубу водопровода в доме, труба выходит из дома и ведет к трубе канализации. Затем канализационная труба подключается к септику или общественной канализационной системе.Это будет зависеть от того, есть ли у вас септик или канализация.

Вентиляционное отверстие позволяет воздуху попадать в дренажную систему. Таким образом поддерживается равномерное давление и сточные воды могут вытекать. Вентиляционная труба на крыше помогает регулировать давление в водосточных трубах, что позволяет сточным водам из дома вытекать в канализацию. В конце концов, это исключает риск попадания метана обратно в ваш дом.

Не забивать вентиляционное отверстие

Важно, чтобы вентиляционное отверстие не забивалось.Если это произойдет, то в доме будет неприятный запах и грязь. Вот несколько причин, по которым засоряется вентиляционное отверстие, и способы устранения проблемы:

Листья и мусор забивают вход в вентиляционное отверстие. — Удалите все листья и мусор, которые находятся внутри, на или рядом с вентиляционным отверстием трубы. Если вы этого не сделаете, они забьют вентиляцию и вызовут неприятный запах в доме.

Птичьи гнезда или грызуны могут свить гнезда или засорить вход. — Убедитесь, что эти животные не создают гнезда и не застревают внутри вентиляционного отверстия.Если есть, попробуйте удалить его или обратитесь к профессионалу. Также профессионал может помочь прочистить вентиляционное отверстие, если оно застряло внутри.

Люди могут блокировать вентиляционное отверстие. — Вы уже работали на крыше? Мягкое напоминание работникам о том, что нельзя закрывать вентиляционное отверстие, — отличная идея.

Коррозия трубы — труба может заржаветь и начать разваливаться. Это хорошее время, чтобы позвонить профессионалу, чтобы исправить это или добавить новый.

Признаки засорения вентиляционного отверстия

Признаки забитой вентиляции очень похожи на те, которые вы обнаружите, когда в доме есть сломанные или забитые трубы.Вот почему так важно провести расследование и, возможно, вызвать специалиста, если вам потребуется помощь.

1. Журчащий туалет

Бульканье в туалете — один из признаков засорения трубы на крыше. Это происходит потому, что количество поступающего воздуха в трубах уменьшается. Когда вы смываете воду из унитаза, давление в трубопроводе противодействует давлению, из-за чего в унитазе булькает. Вот отличный способ подумать об этом:

Если вы попытаетесь опорожнить кувшин для молока, полностью перевернув его, вы обнаружите, что он булькает и требует времени, чтобы стекать.С другой стороны, если вы позволите воздуху пройти, добавив отверстие или медленно наливая молоко, молоко легко стечет. В конце концов, вы можете увидеть, как течет вода, когда воздух может попасть за молоко, по сравнению с тем, когда воздух не может попасть за текущее молоко. В этом помогают вентиляционные трубы.

2. Медленный сток в раковине или ванне

Так вот, медленный слив в раковине или ванне может быть причиной многих вещей, например, волос или других вещей, забивающих их. Однако, если вы прочистите стоки и обнаружите, что это все еще происходит, это может быть признаком проблемы с выпускными трубами.

3. Сухие ловушки фосфора

Наличие сухих или отсутствующих ловушек фосфора приведет к утечке метана в дом, что может быть опасно для вашего здоровья. Этот сифон находится под раковиной, а также в сливном отверстии для душа в ванной комнате. В результате он хорошо предотвращает попадание канализационных газов в дом. Сифон Dry P может быть вызван утечкой сифона раковины, поэтому рекомендуется проверить соединение под раковиной. Может, пахнет слив для душа? Это также может быть связано с отсутствием ловушек фосфора, высыханием или биопленкой в ​​душе. Как бы то ни было, забота об этом может решить вашу проблему. Если этого не происходит, то это может быть другое место в доме, которое вызывает засорение вентиляционного отверстия.

Вы также можете увидеть сухие P-ловушки в доме, который некоторое время пустовал. Это связано с тем, что в системе не проходила вода.

Если есть протечка вокруг трубы, вот отличное видео о том, как это исправить:

Другие трубы на крыше

В зависимости от того, где вы живете, на крыше дома часто бывают другие трубы.Вот некоторые из них:

1. Вентиляционная труба HVAC

Это для выпуска топлива, которое горит из камина, горелки, бойлера или водонагревателя.

2. Вентиляционное отверстие малого ящика

Маленькая вентиляционная труба предназначена для вентилятора или сушилки в ванной. Очистка защитного вентиляционного экрана важна при обслуживании этого вентиляционного отверстия; подумайте о добавлении клапана, чтобы сделать его более доступным. Добавьте к своему техническому обслуживанию чистку вентиляционного отверстия сушилки один раз в год. Кроме того, здесь есть разные способы очистки вентиляционного отверстия сушилки, идущего на крышу. .

3. Вентилятор чердака

Это вентилятор, который вытягивает горячий воздух вместе с конденсатом из чердака. Вентиляторы для чердаков работают лучше в южных штатах , чем в более холодных и северных штатах. Тем не менее, в более прохладных погодных условиях, вентилятор для всего дома — лучший выбор, так как его можно использовать круглый год.

Обслуживание крыши

Следя за вентиляционными отверстиями на крыше, есть и другие вещи, на которые вы можете обратить внимание. Если у вас есть солнечные батареи, убедитесь, что они на месте, особенно после сильных штормов.

Если у вас есть дымоход, осмотрите его, чтобы убедиться, что счетчик-оклад установлен правильно. Вам также необходимо выполнять техническое обслуживание дымохода в теплые месяцы, , чтобы убедиться, что камин и дымоход готовы к предстоящим холодным сезонам.

Если на вашей крыше есть битумная черепица, она прекрасно сочетается с кровельной обшивкой, обеспечивая защиту от протечек. .Наконец, при техническом обслуживании важно убедиться, что в доме не пропала черепица или нет ли протечек.

Когда звонить профессионалу

Позвоните профессионалу, если у вас есть вопросы о трубах на крыше вашего дома или вы обнаружите, что в вашем доме есть запасная часть. Это может быть непросто поставить диагноз, и профессионал может помочь. Наконец, не позволяйте проблеме слишком долго ждать, решите и исправьте ее быстро!

Заключение

Кровельные трубы необходимы для дома и должны содержаться в чистоте и чистоте, чтобы они функционировали должным образом.Эти трубы контролируют многие вещи в доме, поэтому важно поддерживать их работоспособность. Многие вещи могут перестать работать дома, поэтому важно выяснить, почему, и исправить их. Меньше всего вам нужен большой счет за ремонт. Домашний осмотр Вундеркинды могут проверить ваши кровельные трубы при проведении домашнего осмотра в районе Чикаго.

История сантехники в Америке

Впервые опубликовано в

Июль 1987 г. , журнал P&M

История сантехники в Америке представлена ​​вам благодаря журналу P&M

мы получили письменное разрешение на перепечатку

«Если учесть вклад сантехники и канализации в качество нашей жизни, то многое из того, что мы делаем, кажется гораздо менее значительным.« — 1995, наш основатель

Поклонники бейсбола на заметку. Парк Хохокам в Аризоне в Месе, штат Аризона, может стать важным местом весенних тренировок бейсбольной команды Chicago Cubs. Он назван в честь далеких вымерших индейцев хохокам, которые играли в мяч своей собственной марки и работали на тех же полях столетия назад.

Они были главными фермерами Юго-Запада Америки и инженерами огромных сетей оросительных каналов в долине Соленой реки. Впервые они появились около 350 г.С., строительство каналов открытых рвов, выбитых каменными орудиями и деревянными мотыгами. Протяженность каналов составляла почти 250 миль, что стимулировало торговлю и коммерцию между сообществами, состоящими из сотен и тысяч человек. Никто не знает, почему из-за климатических потрясений, засухи или наводнений Хохокам внезапно исчезли в 1450 году нашей эры, задолго до того, как Колумб открыл Америку или пилигримы высадились на Плимут-Рок.

Руины этой потерянной культуры в Пуэбло-Гранде открываются ироничным видом на реактивные самолеты, взлетающие в аэропорту Феникса.Расположенные на улице Ист-Вашингтон-стрит, они представляют собой ряд высохших береговых каналов шириной 80 футов и глубиной 20 футов. Странные насыпи мусора предлагают подсказки об органических отходах, растительности и ракушках. А многоэтажные «доходные» дома свидетельствуют о стиле жизни кондоминиумов. Но нет никаких доказательств наличия труб, туалетов или уборных. Объясняется, что коренные американцы всегда избегали общественных мест для дефекации.

Поселенцы Нового Света копировали индейцев случайный сброс отходов и мусора в проточную воду, открытые поля, кусты или леса.Как и их люди дома в Европе, колонисты также выбрасывали мусор и экскременты через входную дверь и окна на улицы внизу. Первыми в стране вывозчиками мусора будут свиньи и мусорщики.

Пройдет больше половины XIX века, прежде чем молодая Америка разработает достаточно эффективные системы водоснабжения и канализации, а также появится великое изобретение туалета. Но наши предки красиво наверстали упущенное.

Благодаря сантехнической промышленности Соединенные Штаты установили стандарты в области здравоохранения и безопасности, непревзойденные сегодня в мире.На переднем крае был незамеченный сантехник, искусный мастер по свинцу, опытный вешалка для колоколов, кузнец, слесарь-инструментальщик, мастер по обработке жести и листового железа.

Closet Lore: Более 2800 лет назад легендарный царь Крита Минос владел первым в мире унитазом для смыва с деревянным сиденьем. Потерянное веками в руинах дворца, изобретение не материализовалось до 1594 года. Затем сэр Джон Харингтон построил «идеальный прайв» для своей крестной королевы Елизаветы, чтобы использовать его в Ричмондском дворце, и еще один для себя в Ричмондском дворце. его более скромное состояние.После того, как он опубликовал свою напыщенную книгу ужасных каламбуров и необычных шуток о новом устройстве в 1596 году, Новый дискурс государственного субъекта, названный метаморфозой Аякса, насмешки и презрение будут преследовать его до конца своих дней. , и он так и не построил другого. («Аякс» в те дни назывался «уборщик» или «джейкс»). К несчастью мира, прошло еще 200 лет, прежде чем эта идея снова возобладала.

Таким образом, когда колонисты собирались в Новый Свет, они, вероятно, засунули ночной горшок среди другой посуды и олова.Но для деревенского жителя или 14-летней невесты термин «шезлонг» или «комод» часто маскировал свое употребление. Сообщается, что в начале 1800-х годов жена поселенца купила несколько штук из нового запаса в местном магазине для использования на кухне и на столе.

Уборная или флигель постепенно становилась приемлемой, хотя и представляла опасность для проходящих мимо. Один автор дневника с отвращением написал: «Тайные дома против Strete, которые портят людям ужас, если они окажутся рядом, когда выйдет грязь … Особенно в Ночь, когда люди не могут избежать их.«

Из более скромных и ветхих флигелей из дерева возникли более великолепные постройки. Какова бы ни была человеческая природа, некоторые из них стали символами отличия, как и нынешние ванные комнаты для обеспеченных людей. Флигель Уильяма Берда 1730 года был построен из кирпича и имел пять отверстий. Берд был шеф-поваром колониального двора и, таким образом, сидел на самом большом месте в центре полукруглой скамьи. Так и мистер Берд председательствовал в семейном туалете.

Десятки лет спустя была построена двухэтажная модель, которая до сих пор стоит в Крестед-Батт, штат Колорадо.Верхний уровень использовался, когда сильный снегопад блокировал первый этаж. Более типичный флигель с одним отверстием находится в копии, расположенной в Олд Стербридж, штат Массачусетс,

.

Однако создание рабочего санузла в доме без беспорядка и запаха ждало своего рождения. Некоторые из ведущих граждан страны попытались бы импровизировать, используя базовые знания того времени.

Томас Джефферсон, например, изобрел уборную в своем доме в Монтичелло, установив систему шкивов.Слуги использовали это устройство, чтобы вытащить ночные горшки из его земляного шкафа (деревянный ящик, в котором находился поддон с древесной золой внизу, и сиденье с вырезанным вверху отверстием). Архитектор и изобретатель, а также государственный деятель, Джефферсон также построил два восьмиугольных флигеля в своем убежище в Поплар-Форест в Вирджинии.

В начале 1840-х годов архитектор и дизайнеры Центрального парка Нью-Йорка назвали флигель «неприятным, нездоровым, непристойным и уродливым». Все было правдой. Они попытались исправить это, спроектировав небольшие готические постройки, сочетающие беседку с видом на сад с одной стороны и двух- или четырехкомнатную с другой.

За исключением нескольких частных домов, отели были оплотом роскоши и комфорта, а также внутренней сантехники. В 1829 году блестящий молодой архитектор, 26-летний Исайя Роджерс, вызвал трепет по всей стране своим новаторским отелем Tremont в Бостоне. Это был первый отель, в котором была установлена ​​внутренняя сантехника, и он стал прототипом современного первоклассного американского отеля.

Четырехэтажное здание имело восемь туалетов на первом этаже, расположенных в задней части центрального двора.Двор был соединен застекленными коридорами с флигелями спальни, столовой и ротондой.

В ванных комнатах цокольного этажа была подведена холодная вода, которая также шла на кухню и в прачечную. В
ванны были медными или оловянными и, вероятно, имели небольшой боковой рычаг с газовой печью, прикрепленный к одному концу. Возможно, имеющей форму обуви, как у французской и английской моделей, вода в ванне текла и циркулировала в обратном направлении, пока вся ванна не нагрелась до необходимого уровня.

С 1790-х годов на северо-востоке были бани, но только в этот период, несколько десятилетий спустя, в городских отелях или новых жилищах также были бани.Это было просто невозможно без подходящей системы водоснабжения и канализации.

В Тремонте воду забирали из металлического резервуара для хранения, установленного на крыше, недавно изобретенный паровой насос поднимал воду высоко. Простая водопроводная система удаляла фекальные воды в канализацию. Как и в других индивидуальных постройках того времени, у каждого был свой источник воды и водоотведения.

Пять лет спустя в Нью-Йорке Роджерс превзошел свои достижения — отель «Тремонт».Он построил Astor House
шестиэтажный, с 17 комнатами на верхних этажах с санузлами и ванными комнатами для обслуживания 300 номеров.
Astor и Tremont были первыми современными зданиями, построенными с обширной сантехникой. (Напротив, отель Statler
в Буффало произвела фурор в 1908 году, предложив «Комнату с ванной за полтора доллара».)

Архитектор Роджерс был в очень хорошей компании. Его бывшим работодателем был Соломон Уиллард, который разработал
первая широко используемая американская система центрального отопления.

В 1830-х годах по крайней мере в одном частном доме, особняке Джеймс-Ривер, была дровяная система отопления с горячим воздухом. Тепло доходило до первого этажа через красивые латунные регистры. Дамы из высшего общества Нью-Йорка, не теряя времени, сбежались после обеда в гостиную, чтобы согреться у регистров.

Центральное отопление, однако, обычно ограничивалось общественными помещениями и коридорами. Гостевые комнаты в то время еще отапливались домашними печами и каминами. Отсутствие тепла во всем доме замедлило развитие ванных комнат.

Наши грязные предшественники: Говорят, что ни в одном доме в Куинси, штат Массачусетс, не было ванной до 1820 года.
температура в спальне опускается ниже точки замерзания, купание не приносит удовольствия.

Большинство колониальных купаний состояло из случайных купаний в прудах или ручьях. Более типичной была цитата Элизабет Дринкер, жены высокопоставленного квакера из Филадельфии. В 1799 году на ее заднем дворе был установлен душ (вероятно, ковш) для терапевтического использования.Она сказала: «Я перенесла это лучше, чем я ожидала, потому что не промокла сразу 28 лет назад».

Когда купание стало модным явлением, оно возникло из-за шарлатанской гигиены, а не из-за чистоты. Затем возникла смесь туалета и спа, как в Merrie Old England.

Подражая обычаям модной Британии, один историк заметил, что дуэли, вероятно, убили меньше людей, чем курорты, возникающие в различных частях страны. Люди верили, что если минеральные воды имеют достаточно неприятный вкус или запах, они могут вылечить все, что их беспокоит.В конце 1770-х годов колониалы впитывали и пили в моде, как и их коллеги в Бате или Спа, Англия, подражая доброму обществу Старой страны.

Варм-Спрингс, штат Пенсильвания, в 1775 году привлекал людей со всего мира, купаясь в водах. Некоторые жили в каютах, все готовили
общий огонь. Были построены нееврейские пансионаты и насосы, а танцевальные комнаты добавили удовольствия. Соседний
Изобилующие комарами болота были осушены, а церковь расширилась, чтобы благочестивые посетители остались довольны.

А Др.Бенджамину Рашу не повезло: у него на заднем дворе был колодец с отвратительной на вкус водой. Весь город стекался к нему, чтобы вылечить всевозможные недуги. Когда перекачиваемый колодец высох, люди слишком поздно узнали, что колодец подключен к туалету врача.

Многие считали, что купание опасно для здоровья. В 1835 году Общий совет Филадельфии почти запретил купание в зимнее время (постановление было отклонено двумя голосами). Десять лет спустя в Бостоне запретили купаться, за исключением особых медицинских рекомендаций.

Плохое водоснабжение способствовало такому отношению. Ванну нужно было наполнять и опорожнять с помощью ручного насоса и ведра. Это было слишком утомительно.

Но к 1845 году установка канализации стала приносить свои плоды. С выпуском сточной воды, сантехника и рабочие санузлы приближались к стадии реализации. К сожалению, из-за плохой сантехники и зловония от открытых канализационных сетей некоторые новые дома стали непригодными для проживания.

В начале 19-го века труба вентилировалась через крышу, но никто не знал, как правильно определить размер трубы.Обычно размер был заниженным. Многие вентиляционные трубы были настолько маленькими, что зимой забивались морозом. Вскоре после этого был добавлен венечный вентиль, то есть соединение было выполнено в верхней части вентиляционного отверстия.

Хотя канализация обеспечивала отвод сточных вод, канализационный газ делал дом практически непригодным для жизни. Хотя вентиляция была неизвестна в те ранние годы, ловушки использовались с начала 1800-х годов, хотя от них было мало пользы, поскольку ловушки постоянно теряли водонепроницаемость.

В 1874 году произошел грандиозный прорыв, когда неизвестный водопроводчик решил проблему вентиляции.Он предложил сбалансировать давление воздуха в системе с внешним атмосферным давлением, чтобы предотвратить сифонирование или выброс гидрозатвора в ловушках. Он установил трубу 1/2 дюйма на ловушках и продлил трубу наружу. Некоторое время это работало, но затем вентиляционное отверстие забилось, и зловоние вернулось. Путем следа и ошибок сантехники научились увеличивать размер трубы.

Boring Business: Ранние поселенцы ничего не знали о свинцовых или железных трубах — они знали только, что нужно строить из дерева, дара страны.

Водопроводные трубы изготавливались из растопленных бревен, желательно срубленных из болиголова или вяза. Деревья будут разрезаны на длину от 7 футов до 9 футов, а их стволы примерно 9-10 дюймов толщиной.

Прокладка деревянных труб под землей, однако, создала ряд проблем, особенно в крупных поселениях или городах. Неровный грунт под балками может вызвать провисание бревна, где вода будет застаиваться, заражаться насекомыми и, как правило, оставлять древесный привкус.

Сами бурильщики были колоритными персонажами, которые обычно путешествовали парами из города в город, доставляя новости и слухи о местности, когда они занимались своей работой.С пятифутовым стальным шнеком между ними и ручкой на одном конце они фиксировали бревно на глаз, измеряли его острием топора и сверлили или растачивали в центре. Утрамбовывая один конец для придания конической формы, они сжимали бревна в ряд, используя битумную смолу или смолу для уплотнения балок. Иногда они раскалывали бревно и долбляли его, складывали вместе, соединяли бревна железными обручами или заставляли кузнеца заделывать бревна свинцом.

Они установят систему самотечного водоснабжения, начиная с источника или ручья на возвышенности, позволяя воде течь вниз по склону к дому или ферме.Он прорежет путь к задней части дома через сарай и потечет в водосборный бассейн.

В 1652 году в Бостоне был построен первый в стране водопровод, предназначенный для обеспечения водой для пожаротушения и бытовых нужд. Поскольку в те времена в домах и магазинах с деревянным каркасом часто возникал пожар, а в дымоходах всегда существовала опасность, необходимо было иметь под рукой все необходимое.

Линия подачи воды к причалам и другим зданиям Бостона пролегала от пруда Ямайка до района Фанел-Холл, места встречи повстанцев из Массачусетса, которые провели свое Бостонское чаепитие в соседней гавани 10 декабря.16, 1773. Совсем недавно из этого же района был удален участок деревянного водопровода. Длина бревна составляла 22 фута, внутренний диаметр 4 дюйма для нижней половины дерева и 2 1/2 дюйма в верхней. Как и в случае с трубкой из раннего дерева, натуральные вилки дерева разветвлялись в виде тройников и тройников.

В 1795 году компания Jamaica Pond Aqueduct Corp. завершила строительство еще 15 миль деревянных водопроводных труб диаметром 3 и 5 дюймов из просверленных бревен, снова используя для строительства деревья болиголова. Поскольку открытые колодцы обеспечивали легкий доступ к загрязнению из близлежащих уборных, новый запас пресной воды способствовал снижению уровня смертности.

Неочищенные почти по всем стандартам, эти новые трубопроводы, тем не менее, оказались бесценными для пожарных. Они пробивали дыру в деревянной трубе на краю улицы, вставляли трубу меньшего размера, размер которой соответствовал только что просверленному отверстию, и запрягали шланг своей пожарной повозки — двухместного насоса. Когда огонь гаснет, они снова закупоривают отверстие конической пробкой на конце длинного шеста, вставляют его в отверстие и закрывают. Это была «пожарная вилка», деревянный столб, оставленный торчащим из земли, отмечая заглушку, готовую к вытаскиванию для следующего пожара в дымоходе.

Деревянные трубы были обычным явлением до начала 1800-х годов, когда повышенное давление, необходимое для перекачивания воды на быстро расширяющиеся улицы, начало раскалывать трубы, поэтому было заменено железо.

Гидротехнические сооружения достигли совершеннолетия: В 1804 году Филадельфия стала первым городом в мире, применившим чугунные трубы для водопровода. Это был также первый город в Америке, построивший крупномасштабные гидроузлы, поскольку он использовал обильное водоснабжение реки Шуйлкилл. Дружелюбный сосед Филадельфия продала свою выброшенную деревянную трубку Берлингтону, штат Нью-Йорк.J., где он использовался до 1887 года, когда потребовалась большая сеть.

Это были дни, когда медицина находилась в зачаточном состоянии, и господствовали ошибочные представления о причинах болезней. Филадельфия была мотивирована очистить свой город и использовать новые источники воды, ошибочно полагая, что желтая лихорадка была вызвана загрязненными городскими колодцами, а не укусом комара. Желтая лихорадка поразила Филадельфию в 1793 году с последствиями, подобными Великой лондонской чуме.

Эффективная работа гидротехнических сооружений зависит от насосов.До появления пара в 1800-х годах водяные колеса использовали речной поток для подъема воды. На границе и на фермах ветряные мельницы и простые гидравлические насосы обеспечивали наиболее эффективное перекачивание воды для всего двора фермы. Резервуар для хранения, достаточно большой, чтобы вместить двух-трехдневный запас воды, будет установлен на верхнем этаже сарая, после чего вода будет подаваться по трубопроводу в отдельные места.

К концу 1800-х годов ветряные мельницы все еще будут в полную силу, их новая и лучшая работа, предохраняющая сына фермеров от соблазнов большого города.Кто мог устоять перед этой рекламной акцией 1893 года от Aermotor Co.?

«Многие мальчишки фермера довольствовались тем, что оставались дома благодаря огромной помощи, оказанной ему Аэромотором с зубчатыми колесами. Этот неутомимый рабочий не только качает воду, но и вращает точильный камень, распиливает древесину, ракушку кукурузы, маслобойки и еще дюжину других вещей, которые являются наиболее неприятными для мальчика, и это могло бы расстроить его и вызвать недовольство «.

Но мегаполисам требуется нечто большее, чем ветряные мельницы или простые гидравлические насосы, чтобы обеспечить водоснабжение всего населения, особенно тех, кто переживает период промышленной революции.Население Чикаго, например, выросло с 350 человек в 1835 году до более 60 000 к середине века. В 1869 году город представил новое инженерное достижение, сделавшее заголовки газет по всему миру.

Чикагская водонапорная башня снабжала город водой через систему с двумя туннелями, которая простиралась на две мили до озера Мичиган. Вдали от берега чистая вода поступала в подводную шахту, ведущую в туннель под дном озера, заборную шахту защищала деревянная кроватка.

Первый туннель, построенный в 1869 году, содержал массивную водозаборную трубу шириной три фута и высотой 138 футов, которая уравновешивала давление в водопроводной сети всей городской водопроводной системы.Здание было чудесным образом спасено во время Великого Чикагского пожара 1871 года, и оно до сих пор является памятником прошлого города.

Угольные паровые двигатели забирали воду из туннеля под озером. Они подавали в городскую водопроводную сеть 15 миллионов галлонов воды в день. После модернизации насосной станции в 1906 году и установки новых двигателей напорная труба была удалена. Сегодня на станции шесть мощных двигателей, которые в день перекачивают в среднем 72,5 миллиона галлонов.

Канализация, пожалуйста: Хотя в Чикаго приписывают первый в стране комплексный проект канализации (разработанный Э.С. Чесбро в 1885 г.), и без того многолюдный город Нью-Йорк послужил общей моделью для развития систем водоснабжения и канализации по всей стране.

Вода всегда была в цене на Манхэттене с первого дня ее покупки у индейцев в 1626 году. Ведро воды нужно было набирать вручную и переносить из источников или колодцев. Те, кто находился слишком далеко, полагались на разносчиков, которые торговали водой ведрами, с тележек или бочек. Позже вода будет нормироваться на уличных насосах или гидрантах, которые в течение дня будут работать нечасто.

Мусор и мусор, выбрасываемые на улицы, создавали ужасные условия, хотя люди просто следовали вековым обычаям. К ним добавились отдельные станции, установленные напротив зданий, «уборка» которых доставляла еще больше проблем. Еще в 1700 году заинтересованные чиновники издали постановление, запрещающее мусорщикам сбрасывать «кадки с грязью» на улицах.

Но строительство колодцев и рытье цистерн для сбора дождевой воды по-прежнему оставались основным средством получения воды в большинстве поселений.Однако в то время вода не была популярным напитком. Маленькая девочка из Барбадоса, которая в 1714 году жила в интернате со своей бабушкой, когда восьмилетняя девочка училась в школе в Бостоне, пожаловалась отцу, что бабушка заставляет ее пить воду. Папа написал в ответ и настоял, чтобы она принесла пиво или вино в соответствии с ее положением.

Это отвращение к воде, вероятно, восходит к средневековому представлению о том, что вода вызывает озноб, лихорадку и всевозможные недуги. Более вероятная причина заключалась в том, что уборная и местный колодец были слишком близко друг к другу и породили холеру и тиф вместо хорошего вкуса и чистоты.

В начале 1700-х годов Нью-Йорк, как и Бостон, построил систему деревянных труб под дорогами и продавал воду через уличные насосы или гидранты. Нью-Йорку потребовалось еще 25 лет, чтобы проложить подземную канализацию для ливневой воды.

Первая реальная система водоснабжения Нью-Йорка состояла из резервуара, питаемого из колодцев и прудов, и разводки по деревянным трубам. Это была грубая операция, действовавшая недолго. Прошло еще 50 лет, прежде чем в Нью-Йорке была построена по-настоящему жизнеспособная система водоснабжения.В этом плане колодезная вода закачивалась в надземный резервуар и распределялась по водопроводу из чугуна. Магистраль несла воду к пожарным гидрантам по узким улочкам. Но пять лет спустя система вышла из строя в хаосе большого пожара в Нью-Йорке 1835 года, в результате которого было уничтожено 530 зданий. Водоснабжение не могло удовлетворить потребность пожарных.

В ответ на нужды пожарных и для обеспечения питьевой водой и без того многолюдного населения город изменил свою конструкцию и разработал более надежную герметичную систему.Завершенная в 1842 году система акведуков Кротона транспортировала воду из огромного резервуара в Кротоне, в 40 милях к северу от города, во вторичный резервуар на 42-й улице и в другой в Центральном парке. Они входили в сеть подземных магистралей. Теперь можно было снабжать здания проточной водой. Однако, за исключением простого водного транспорта, сточных вод не было.

Инженер Джулиус У. Адамс создал основу, на которой основана современная канализация. В 1857 году Адамсу было поручено очистить город Бруклин, который тогда занимал 20 квадратных миль.Данных по подбору коллекторов для нужд людей не было. Тем не менее, работая с нуля, Адамс разработал руководящие принципы и проекты, которые сделали возможной современную сантехнику. Что еще более важно, он опубликовал результаты. К концу столетия учебники с практическими рекомендациями будут доступны в больших и малых городах по всей стране.

Кусочки пазла, связанного с хорошей сантехникой, наконец-то сошлись воедино — надлежащая вентиляция, водопровод и канализация позволили шкафу оставаться в помещении.Американские гончары повторили успехи своих английских предшественников, а затем и некоторых. Наконец, линия массового производства снизила стоимость производства арматуры, арматуры и клапанов, сделав их доступными для богатых. С окончательной корреляцией между болезнями и бактериями, передающимися через воду, толчок к развитию водопровода был завершен.

The Closet Evolves: Развитие туалета в США идет параллельно с опытом Англии, где были изобретены современные туалеты.Но до тех пор, пока не будет разработан цельный унитаз без металлических частей, туалет будет продолжать оставаться источником загрязнения и опасностью для здоровья.

Как и в Англии, первым был изобретен бункер конической формы. Его поместили в свинцовую ловушку, которая была помещена под полом. Промывка через клапан, непосредственно подключенный к бачку, быстро становилась источником загрязнения.

Затем последовал чулан для посуды, состоящий из верхней глиняной чаши и неглубокой медной посуды, содержащей 3-5 дюймов воды в качестве уплотнения у ее основания.Его можно наклонить, чтобы слить содержимое в большую нижнюю чугунную емкость, подключенную к дренажной системе. Металлический поддон работал на петлях, приводимых в действие рычагом.

Унитаз для мытья посуды выполнен по принципу унитаза. Вода сливалась по прямой линии из накопительного бака на чердаке. Потяните за ручку в шкафу, и он открыл клапан наверху камеры. Он был подключен медным проводом. Вода текла до тех пор, пока ручка не была отпущена. Он совершил полный смыв, когда вода ударилась о кусок свинца внутри чаши и вызвала брызги во всех направлениях.

В отличие от более ранних моделей, за ним последовал короткий шкаф с бункером, который устанавливался на лотке, а ловушка размещалась над полом. Первоначально сделанный из керамики, он был практически непроницаемым. Но позже шамотные шкафы будут переданы неосторожным покупателям.

Первый американский патент на плунжерный шкаф приписывается Уильяму Кэмпбеллу и Джеймсу Т. Генри в 1857 году. Он напоминал туалеты с двумя бассейнами, о которых сожалел великий английский инженер С.С. Хеллер. Механизм был антисанитарным, как и шкаф Джорджа Дженнингса без бретелей.

Джон Рэндалл Манн, американец, разработал сифонный шкаф в 1870 году. Вода в бассейн поступала по трем трубам:
один подал промывочный край по краю бассейна, другой быстро сбросил около полугаллона в бассейн и начал
сифонное действие, а третье обеспечивало последующую промывку.

Уильям Смит разработал в 1876 году шкаф с струйным сифоном.
инженеру полковнику Джорджу Э. Уорингу-младшему в более крупные и сложные предметы сантехники.

Томас Кеннеди, другой американец, запатентовал сифонный шкаф, для которого требовалось всего две напорные трубы: одна для промывки обода, другая для запуска сифона. Уильям Хауэлл улучшил его в 1890 году, когда он устранил нижнюю ловушку без ущерба для действия.

Десять лет спустя Роберт Фрейм и Чарльз Нефф из Ньюпорта, штат Род-Айленд, создали прототип американского сифонного туалета для промывки, хотя иногда он не развивал необходимое действие, и его содержимое выливалось через край.Прошло еще десять лет, прежде чем модернизированная чаша Фреда Эйди стимулировала производство сифонных шкафов в Америке.

В начале 19 века производство шкафов в США уступало английскому, и большинство шкафов было импортным. К 1873 году 43 британские фирмы, включая Twyford, Doulton и Shanks, экспортировали высококачественные шкафы в США

.

К концу века производители США догнали европейцев, и американские товары начали захватывать этот рынок. Считается, что американская сантехническая промышленность зародилась, когда гончар и декоратор Томас Мэддок объединились со своим другом Уильямом Ли.Время было неподходящим, потому что импорт английских материалов был очень дорогостоящим делом.

Однако было трудно убедить соотечественников покупать американские товары, поэтому Мэддок тщательно проштамповал каждый шкаф со львом и единорогом и следующей надписью: «Лучшая фаянсовая посуда Стаффорда, сделанная для американского рынка».

Харингтон предложил таз из кирпича, камня или свинца, залитый смолой, смолой или воском. С тех пор первыми стали керамика, фаянс, шамот и эмалированный стекловидный фарфор.Соляная глазурь была ранним прорывом; В процессе обработки материалы покрываются непроницаемой глазурью, которая обеспечивает новую стойкость к пятнам и жидкости.

Украшения сначала ограничивались внутренней частью чаши, потому что деревянная рама исключала какой-либо внешний вид — этого никто не видел. Когда модели смыва и смыва были полностью выставлены на обозрение, унитаз стал не только функциональным, но и художественным продуктом. Внешняя чаша может быть рельефной или окрашенной по эстетическому выбору.

Самыми популярными оказались модели

Pedestal, подчеркнутые замысловатыми узорами и причудливыми названиями. Популярными примерами были модели English Lion и Dolphin. Дельфин свернулся клубком на букву S, чашу в форме рифленой раковины. (Резные изображения дельфинов разделяли сиденья, используемые римскими солдатами в уборной в Тимгаде, древнем римском городе на территории нынешнего Алжира.) Туалет «Дельфин» от Edward Johns & Co. получил Золотую награду за дизайн в Великой Филадельфии. Выставка 1876 г.(Сегодняшняя компания Armitage Shanks воспроизвела оригинальный «Dolphin Suite» с сиденьем для унитаза из красного дерева, дверцами для умывальника, кранами и деталями из полированной латуни.)

Стали популярны и подглазурные узоры, а также ручная роспись с изображением птиц, цветов и фруктов. Эти подглазурные украшения, обычно применяемые после остекления, особенно шамота и аналогичных материалов, были менее долговечными. Золочение было самым дорогим украшением: специально подготовленное золото, притертое сплавами и флюсом, смешанное со скипидаром и масляной основой, наносилось кистью по уже тисненому узору.

Однако без обширных трубопроводов и адекватных систем канализации и водоснабжения «современный» санузел пошел бы по пути старых реликвий Харингтона. Ранние американские водопроводчики, не знающие впечатляющих инженерных достижений своих древнеримских предшественников, должны были бы самостоятельно научиться строить и строить сопоставимые системы снабжения и удаления отходов. Метод все еще был методом проб и ошибок.

Ванные комнаты достигли совершеннолетия: Для состоятельных людей неиспользуемая спальня превращена в новую ванную комнату.Эта практика, вероятно, предвосхитила тенденцию современных «пустых гнезд» превращать неиспользуемые спальни в фитнес-центры и центры релаксации. К середине 1850-х годов, однако, проектировались новые дома с отдельными ванными комнатами.

Говорят, что Бенджамин Франклин импортировал первую ванну в Америку. Это раннее творение, привезенное из Франции в 18 веке, было сделано из листовой меди в форме башмака и вручную наполнено ведром. Более распространенная модель была бы в форме гробницы мумии, сделанной из дерева и длиной шесть футов.

Популярность купания в ванне росла по мере того, как страна процветала и расширялась. Например, в 1865 году в Тусоне, штат Аризона, проживало всего 200 человек. К 1871 году, однако, в городе было 3 тысячи человек, газета, пивоварня, два врача, несколько салонов и одна ванна.

Но первая ванна в стране — с фитингами — была заказана мистером Томпсоном из Цинциннати, штат Огайо, в 1842 году. Он завидовал изобретению британского лорда Джона Рассела и сделал копию той же ванны для себя.Ванна была обшита красным деревом и обшита листовым свинцом. Он имел размеры 7 футов на 4 дюйма и весил почти одну тонну.

Арматура, подключенная к двум трубам, идущим от чердака. По одной трубе была холодная вода, по другой — труба с горячей водой, которая сворачивалась в дымоход. Вода нагревается, проходя через змеевик.

Ванны Grander столетием позже были облицованы панелями или тисненым деревом. Большие латунные светильники казались смелыми и эффектными в викторианском великолепии. В ванной комнате Джорджа Вандербильта 1855 года была фарфоровая ванна и открытая труба для всеобщего обозрения, а детали были уменьшены до аккуратного расположения.Те, у кого были деньги, пытались подражать ванной королевы Виктории, где, как говорили, элементы управления были похожи на таковые на линкоре.

Старая субботняя баня перед кухонным камином или пузатой печью была из олова или меди. Свинец «уступил место» чугуну, который, в свою очередь, явился предшественником современной эмалированной чугунной ванны. Теперь мы можем добавить эмалированное железо, сталь и акрил.

На рубеже веков роскошная ванная комната превратилась бы в огромную комнату, оборудованную 5-футовой эмалированной ванной, душевой кабиной и приемником, сидячей ванной, ванной для ног, туалетом на пьедестале и туалетом с сифоном.Включая всю фурнитуру, обшивку и ловушки, стоимость составит 542,50 доллара. (Плотные шторы с кисточками и витражи, конечно, были лишними. Хотя узорчатые обои уступили место плитке на стенах и полу, большой ковер остался бы.)

Когда Джонни вернулся домой после войны, строители не смогли удовлетворить спрос на жилье. Нехватка земли в условиях городской застройки привела к появлению квартир-закусочных и домов меньшего размера, чем раньше. Жилье в тракте было бы одним из ответов; Уменьшение размера ванной комнаты в жертву ради большего пространства было еще одним компромиссом.Пьедесталы исчезли, поскольку тренд возглавили туалетные столики с шкафами для хранения под ними. Сегодня все наоборот — ванные комнаты больше, а сантехника более внушительна, чем когда-либо. И как минимум две ванные комнаты необходимы в большинстве новых домов.

Сегодня есть ванны для двоих и большие ванны с соответствующими крупногабаритными смесителями, а также умывальники, изготовленные из всех материалов, включая мрамор и драгоценный камень. Там, где стояли хромированные и никелированные смесители, их место заняли роскошные материалы, такие как золото, малахит, тигровый глаз, оникс и полированный гранит.В такой обстановке царь Мидас вполне мог позеленеть от зависти.

Рост сантехники в Америке был феноменальным. За 25-летний период, с 1929 по 1954 год, продажи дистрибьюторов сантехнической продукции и отопительного оборудования выросли с 498 миллионов долларов до 2,33 миллиардов долларов, т.е. на колоссальные 367%.

И производители будут удовлетворять возросший спрос, предлагая бесчисленное множество материалов, цветов и стилей. Предшественники великих сантехнических компаний сегодня впервые появятся в 1890-х годах: Crane Co., National Tube Works (U.S. Steel), Ahrens & Ott и American Radiator (компании-предшественники American-Standard) и Kohler Company, и это лишь некоторые из них.

Однорычажным смесителям, столь распространенным сегодня, на самом деле меньше 50 лет. Аль Моену приписывают дизайн двухклапанного смесителя с кулачком для управления двумя клапанами, который он сделал в 1937 году. Он усовершенствовал конструкцию в цилиндре с поршневым действием. Дальнейшие усовершенствования привели к замене картриджа, кнопочному переключателю, установке «спина к спине», поворотному распылителю и клапану уравновешивания давления.

Нержавеющая сталь также является относительным новичком на быстро растущем рынке сантехнических материалов, примером чего может служить рост компании Elkay Mfg. Первоначально компания Elkay была создана для производства кухонных моек из немецкого серебра и полированной меди, но в 1921 году компания Elkay добавила линию кухонных моек из оцинкованной стали. К 1950-м годам компания стимулировала производство моек и смесителей из нержавеющей стали, которые стали основой сантехнической промышленности.

Гибкое водоснабжение — тоже относительно недавняя разработка.Они были впервые предложены Робертом М. Зеллом, основателем Brass-Craft Mfg., Еще в 1939 году.

Но сегодняшние производители не довольствуются прошлыми успехами, поскольку исследования и разработки позволяют производить более совершенные трубы, клапаны, фитинги и приспособления. В 19 веке водопроводчики использовали простые или покрытые оловом свинцовые трубы для холодного водоснабжения, но у них также был выбор из кованого железа, покрытого оловом, оцинкованным, эмалированным или покрытым резиной. После Первой мировой войны были добавлены медные трубки, а теперь при определенных условиях — пластиковые.

Кажется, что чудеса Древнего мира и Древней Римской империи совершили полный круг. В настоящее время строится грандиозный гостиничный комплекс в Скоттсдейле, штат Аризона. Он создан по образцу Висячих садов Вавилона. Здесь будет 10 бассейнов, 28 фонтанов, 47 водопадов, искусственный песчаный пляж и акведук в римском стиле. Под бдительным присмотром старых духов Хохокам будут использованы около 28 основных водопроводных систем, чтобы сделать это возможным.

Of Codes And Men: Только после Гражданской войны микробная теория болезни подтвердилась, что заражение можно было связать с загрязненным водоснабжением и антисанитарным удалением отходов.В связи с волнами холеры, тифа и брюшного тифа, охвативших страну, люди обратились к правительственным ресурсам, чтобы выяснить причины.

Английский Кодекс общественного здравоохранения 1848 года стал образцом водопроводных правил, которым должен следовать весь мир. Двадцать лет спустя был сформирован Столичный совет по здравоохранению Нью-Йорка, первый такой совет по здоровью в Соединенных Штатах. Двумя годами позже его Закон о здравоохранении был признан самым полным законодательством в области здравоохранения в мире. Были изучены природа грунтовых вод, а также дренаж, канализация, водоснабжение, вывоз мусора, а также расположение и характеристики туалетов.Сантехник, которого в ранние годы долго критиковали, повысил свой статус до Санитарного.

Идея сантехнических систем внутри зданий была разработкой Америки, которая вскоре распространилась по всей Европе. В течение следующих двух десятилетий и более, нормы санитарного надзора расширили свой охват до проверки конвертов, обучения и лицензирования.

Были сформированы торговые ассоциации, возглавлявшие постановления и законы по вопросам сантехники в отношении нормативных требований и проверок. Мастера-сантехники, хотя и разработали методы захвата и вентиляции для защиты от загрязнения, на самом деле не знали гидравлических принципов.Поэтому они устанавливали системы, которые не понимали или не умели проектировать. Необходимо было предложить стандарты и извлечь уроки из управления бизнесом.

Соответственно, Национальная ассоциация PHCC (бывшая Национальная ассоциация мастеров-сантехников) впервые собралась в комитет в 1883 году в старом Astor House, отеле, который дал толчок развитию современной сантехники еще в 1834 году. Появилось много новых изобретений в области сантехники. слишком много сантехников были плохо подготовлены. За ними последуют Ассоциация механических подрядчиков Америки, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха и Американское общество инженеров-сантехников.

Оптовики тоже объединились, запустив программы, побуждающие производителей стандартизировать такие вещи, как выпускные отверстия для раковин и раковин, сверление кранов, манометры и т.д. Ассоциация снабжения, Ассоциация водопроводчиков Новой Англии и Национальная ассоциация мастеров-сантехников. Но потребуется еще 30 лет, чтобы достичь стандартизации, которую сегодня все считают само собой разумеющейся.

Вспышка амебной дизентерии в Чикаго во время Всемирной выставки 1933 года была вызвана неисправностью водопровода в двух отелях. Трагическим итогом стало 98 смертей и 1409 официальных случаев. Год спустя майор Джоэл Коннолли, главный инспектор Чикагского санитарно-технического управления, произнес эти пророческие слова:

«Один из уроков, который можно извлечь из вспышки амебной дизентерии … — это то, что водопровод требует самых лучших, кропотливых усилий, которые могут приложить тщательно квалифицированные, сертифицированные сантехники в каждом здании, особенно там, где системы сложные и обширные, и где большое количество людей может пострадать от загрязнения воды.«

Запрещается полное или частичное воспроизведение данной серии статей без письменного разрешения журнала «Сантехника и механика».
Свяжитесь с ними на pmmag.com.

Хотите узнать больше об истории сантехники и туалетов? Мы предлагаем несколько уникальных книг, которые могут вам понравиться.

Может ли коронавирус распространиться через неисправные канализационные трубы в ванных комнатах?

В рамках освещения колледжа продолжающейся вспышки коронавирусной болезни (COVID-19) мы перепечатываем недавнюю статью, написанную для Совета по качеству воды и здоровью Хизер Мерфи, доцентом кафедры эпидемиологии и биостатистики, и Барбара Соул, консультант по профилактике инфекций, которая обсуждает возможное распространение COVID-19 через неправильно подключенные канализационные трубы в ванных комнатах.

11 февраля 2020 года Всемирная организация здравоохранения (ВОЗ) объявила официальное название болезни, вызвавшей эпидемию коронавируса 2019 года, — COVID-19. В тот же день из 307-этажной высотной башни в Гонконге была частично эвакуирована в качестве меры предосторожности из-за опасений, что вирус мог распространиться по канализационным трубам в сантехнической системе здания. Последствия этой формы передачи вируса COVID-19 для общественного здравоохранения, если они подтвердятся, могут быть значительными.

Подробная информация о связанных случаях коронавируса

Согласно статье, двое жителей, живущих на разных этажах многоэтажного жилого дома под названием Hong Mei House, были заражены коронавирусом, по словам представителей здравоохранения Гонконга. Первым заразился 75-летний мужчина. Примерно через 10 дней в том же здании заразилась 62-летняя женщина. Сыну и невестке этой женщины, которые делят квартиру, позже был поставлен диагноз COVID-19.

В башне первые два человека с коронавирусом жили на расстоянии 10 этажей друг от друга, но находились в одном вертикальном блоке квартир. По этой причине органы здравоохранения провели первоначальное расследование и эвакуировали всех жителей, живущих непосредственно над и под друг другом в седьмом блоке на всех 30 этажах, поскольку их туалет и вентиляционные трубы были соединены (см. Рисунок).

Страшное напоминание о вспышке атипичной пневмонии 2003 года

Возможность передачи коронавируса через канализационные трубы в зданиях сразу же вызвала сравнение со вспышкой коронавируса SARS (тяжелый острый респираторный синдром) в 2003 году, где было обнаружено, что он является основным источником передачи.В жилом комплексе Amoy Gardens , также в Гонконге, произошло более 300 случаев заражения и 42 смерти после того, как плохо спроектированная водопроводная система позволила вирусу SARS распространиться по всему строительному комплексу. В результате, после 24-часового медицинского изолятора, жители были переведены в лагеря для заключения на 10 дней на время проведения исследований врачами, клиницистами, специалистами по канализации и инженерами.

Как по канализационным трубам в ванной может распространяться коронавирус?

Вирус COVID-19 мог распространиться по дому Хонг Мэй в результате тесного контакта с людьми или совместного использования кнопок лифта.Но поскольку два первых пациента жили выше и ниже друг друга в башне, и поскольку первоначальная проверка показала, что вентиляционная труба была отсоединена от канализационной (грунтовой) трубы, из здания была произведена частичная эвакуация. Несмотря на то, что полное расследование продолжается, на основе первоначального расследования официальные лица здравоохранения заявили, что канализационная система дома Хонг Мэй безопасна.

Предварительные исследования вируса COVID-19 показали, что он присутствует в фекальных массах , хотя до сих пор неясно, может ли коронавирус передаваться и заразить других каким-либо фекально-оральным путем (через воздействие от рук до носовых проходов). и глаза не при проглатывании).Как видно на рисунке, туалеты (а также раковины и сливы в полу) имеют U- или P-образную трубу, которая предотвращает попадание канализационных газов в дом и позволяет сточным водам и запахам выходить. Для правильной работы резко изогнутая труба, также известная как «ловушка», должна удерживать воду в своем изгибе. Они подключаются к почвенной трубе, по которой отходы смываются из унитаза, раковины или канализации. Почвенная труба также должна быть соединена с вентиляционной трубой для удаления канализационных газов и запахов — обычно через вентиляционные отверстия в крыше.Вентиляционная труба также обеспечивает беспрепятственный сток сточных вод. Один местный микробиолог предположил на пресс-конференции, что неправильно закрытая вентиляционная труба «могла привести к передаче вируса, если инфицированные фекалии попали в вентиляционную систему здания и попали в туалеты людей», , но эта теория не подтвердилась .

Во время кризиса атипичной пневмонии 2003 года в Сямэнь Садах U-образные трубные ловушки, соединяющиеся со сливом в полу, не содержали воды, что позволяло каплям, содержащим вирусы, спускаться по трубам из других квартир и собираться в U-образном изгибе.Без воды, которая могла бы образовывать жидкую пробку, ничто не мешало вирусным каплям попадать в ванные комнаты. Примечательно, что официальные лица Гонконга утверждают, что ситуация с домом Hong Mei House отличается, потому что конструкция труб гарантирует, что вода всегда будет в изгибах. Другая неподтвержденная возможность заключается в том, что инфицированный материал из квартиры первого пациента мог пройти по трубам и проникнуть в комнату через сломанное вентиляционное отверстие в ванной второго пациента.

В то время как расследование здания продолжается, Центр охраны здоровья Гонконга посоветовал населению поддерживать в хорошем состоянии канализационные трубы в ванных комнатах, регулярно сливая воду в сливные отверстия, и опускать крышку унитаза перед смывом, «чтобы избежать распространения микробов».”

Ресурсы по COVID-19

WQ&HC следил за эпидемией COVID-19 в предыдущих статьях «Коронавирус: что это такое и как мы можем предотвратить его распространение?» и предотвратит ли ношение маски коронавирус? По мере развития глобального кризиса общественного здравоохранения обязательно появятся новые статьи. А пока зайдите в Центр системных наук и инженерии Университета Джонса Хопкинса, чтобы узнать актуальное количество зарегистрированных случаев и смертей от COVID-19 или Сводку ситуации CDC.

Профилактика коронавирусной инфекции

Важно подчеркнуть, что эпидемиология коронавируса все еще развивается с точки зрения нашего понимания его трансмиссивности и патогенности. В это неопределенное время абсолютно необходимо, чтобы каждый руководствовался здравым смыслом и хорошими методами профилактики инфекций, такими как частое мытье рук с мылом (или использовать гель на спиртовой основе в качестве альтернативы), кашлять в салфетки или рукава, избегая больным людям, когда это возможно, и сообщать своему врачу о таких симптомах, как лихорадка и респираторные заболевания.Вам также следует регулярно чистить и дезинфицировать поверхности, к которым часто прикасаются (например, дверные ручки, ручки кранов и кухонные поверхности). ВОЗ рекомендует использовать раствор, состоящий из 1 части хлорного отбеливателя на 99 частей воды (например, добавьте одну чайную ложку обычного отбеливателя на две чашки воды).

Если будет доказано, что коронавирус может распространяться по канализационным трубам и заражать других людей, важность обслуживания правильно установленной канализации в жилых помещениях становится критической. Признаком неисправности сифона является характерный запах канализационных газов возле сливов и раковин в полу и / или «бульканье» из сливного отверстия в полу или раковине.После смыва в унитазе всегда должна быть видна вода. Высотные здания подвергаются большему риску из-за общей системы водостока между этажами. Дополнительная информация о вспышке болезни послужит ориентиром для личной гигиены, которую, возможно, придется изменить и адаптировать.

Наконец, мы хотели бы напомнить общественности США, что риск коронавируса остается низким; однако риск заражения гриппом очень высок (но еще не поздно сделать прививку), и что вышеуказанные меры инфекционного контроля также важны для ограничения его распространения, особенно среди уязвимых групп населения, таких как пожилые люди.

Хизер Мерфи, доктор философии, PEng, присоединилась к WQ&HC в начале 2019 года и обладает более чем 15-летним международным опытом в области водоснабжения, санитарии и гигиены. Она доцент Колледжа общественного здравоохранения Университета Темпл в Филадельфии. Барбара М. Соул, RN, MPA, CIC, FSHEA, FAPIC — консультант по профилактике инфекций и член WQ&HC.

Эта статья была перепечатана с разрешения Совета по качеству воды и здоровью, независимой мультидисциплинарной группы, которая продвигает научно обоснованные методы и политику для улучшения качества воды и здоровья, консультируя промышленность, специалистов здравоохранения, политиков и общественность.

Загрузите статью в Совете по качеству воды и здоровью.

.
