Как заделать дымоход на шиферной крыше: Примыкание трубы на кровле из шифера

Category: Разное

Содержание

Примыкание трубы на кровле из шифера

Классическими устройствами для обогрева любого жилого здания являются топливные котлы и печи, работающие на твердом, жидком или газообразном виде топлива. Продукты горения топлива удаляются из помещений через дымоход, который выводится через кровлю. При его установке и выводе трубы над всегда происходит нарушение герметичности, что приводит к проблемам кровельной гидроизоляции. Поэтому при монтаже требуется особая аккуратность и тщательность проведения работ, чтобы минимизировать нарушение герметичности и полностью заделать полученные щели. Иначе крыша будет протекать.

Вывод дымохода над поверхностью крыши и проведение его гидроизоляции для каждой кровли имеет свои особенности. В этой статье рассмотрим, как осуществить установку и провести герметизацию его стыка с шифером.

Содержание:

  • 1 Монтаж дымохода
    • 1.1 Выбор места расположения трубы на поверхности крыши
  • 2 Безопасность и герметичность стыковки дымохода с кровлей
  • 3 Подготовка материала и инструмента
  • 4 Устройство обрешетки и вывод дымохода через шифер
  • 5 Заделка круглой трубы с помощью проходки или насадки
  • 6 Примыкание квадратной трубы на шиферной крыше

Монтаж дымохода

Чтобы осуществить вывод в месте, которое минимально нуждается в гидроизоляции, и устранить потери герметичности, необходимо решить две основные задачи:

  1. выбрать оптимальное место расположения дымоотвода на поверхности крыши;
  2. обеспечить безопасную и герметичную стыковку кровельных прослоек с трубой.

Выбор места расположения трубы на поверхности крыши

Расположение должно быть ближе к коньку (в случае двускатной конструкции). Он должен возвышаться над коньком не меньше, чем на 0,5 м. Оголовок также должен быть выше уровня поверхности кровли на 0,5 м.

Наглядно схема расположения трубы на двускатной крыше показана на схеме:

Такое расположение дымохода объясняется минимальным скоплением осадков в этом месте. Здесь собирается меньше снега зимой и вероятность протечки в месте стыка будет незначительной при его таянии.

Безопасность и герметичность стыковки дымохода с кровлей

Кровля утепленного дома имеет многослойное устройство, включая кроме верхнего кровельного покрытия, слой пароизоляции, гидроизоляции и утеплителя. Такую конструкцию называют «кровельным пирогом». Она защищает дом от снега, ветра и дождя, сохраняет тепло внутри него и обеспечивает длительную эксплуатацию.

При выводе дымохода непрерывность прослоек пирога нарушается. Они изготовлены из горючих материалов. В месте стыка, при неправильно проведенной изоляции, могут подвергнуться оплавлению или возгоранию. Поэтому укладывать их встык нельзя. Между трубой дымохода и кровлей нужно оставлять безопасный зазор.

Листы шифера невозможно уложить впритык к трубе. При выводе её через шифер образуются щели, которые без проведения герметизации будут пропускать влагу во внутреннее подкровельное пространство.

Процесс герметизации для разных конструкций может отличаться. Он может иметь круглую, прямоугольную или квадратную форму. Квадратный или прямоугольный дымоход обычно выполнен из кирпича, круглый – из металла или асбестоцемента.

Подготовка материала и инструмента

Для проведения вывода трубы и герметизации ее стыка понадобятся различные вспомогательные материалы. Условно они делятся на две функциональные группы:

  1. Материалы, предназначенные для герметизации щелей, образованных при стыке кровли с трубой дымоотвода. К ним относятся различные фартуки, подворотнички проходки. Они могут быть выполнены из стали с оцинкованной поверхностью, силиконовых или резиновых материалов. Эти изделия обеспечивают поверхностное покрытие стыковых щелей;
  2. Различные герметики, предназначенные для защиты от влаги внутри щелей, смеси с цементной основой, битумная мастика, а также современные изделия для герметизации. Например, самоклеящиеся материалы в виде ленты.

Для щелей меньше 5 мм в основном применяют термоустойчивые герметики. При размере щели более 1 см используются растворы на основе цемента, а также фартуки и уплотнители, изготовленные из разных материалов.

Для выполнения работ потребуются также инструменты:

  • отвертки, шуруповерты, саморезы;
  • молоток;
  • ножовка или болгарка;
  • пистолет для нанесения герметика.

Устройство обрешетки и вывод дымохода через шифер

Обрешётку для кровли делают из бруса 50х50 мм для шифера, имеющего обычный профиль. Если профиль листов усиленный, то для обрешетки рекомендуют использовать брус 75х75 мм.

Обрешетка может быть однослойной и двухслойной.

При монтаже однослойной обрешетки доски или брус закрепляют перпендикулярно к стропилам. Шаг обрешетки должен быть 500 – 550 мм, либо 750 – 800 мм.

Для двухслойной конструкции обрешетки сначала крепят к стропилам доску в параллельном направлении к коньку, а затем к ней закрепляют брус. Общий продольный и поперечный размер обрешетки должен соответствовать кратному размеру шиферных листов, чтобы поместилось их целое число. С этой целью регулируют расположение свесов.

Общее правило при укладке шифера: каждый шиферный лист обязательно должен располагаться на трех брусьях. Один из них должен находиться под центром листа, а два других – по кромкам.

В месте будущего расположения дымохода к обрешетке монтируют закладные элементы. Деревянные бруски обрешетки и стропил должны быть расположены от него на расстоянии не менее 130 мм.

Заделка круглой трубы с помощью проходки или насадки

Для устранения щелей и герметизации стыков при выводе трубы круглой формы удобнее применять готовые изделия. Проходки из нержавеющей оцинкованной стали или из эластичного материала, устойчивого к высоким температурам.

Эластичная проходка имеет вид колпака и фиксирующего металлического обруча. Он может принимать рельефную форму, совпадающую с волной шифера, поэтому не требует подгонки под угол расположения. Эластичный фартук можно отрегулировать под любую крутизну наклона поверхности. Он плотно огибает трубу, а у основания прижимается обручем – хомутом с термостойкой прокладкой.

Перед установкой эластичной проходки на ее внутреннюю поверхность в местах контакта с шифером наносят герметик. Это исключает попадание воды внутрь.

Закрепление эластичного фартука к поверхности крыши проводят саморезами, имеющими резиновые прокладки. В продаже есть также проходки с гибким металлическим кольцом, с внутренней стороны которого клеящая пленка.

Металлическая проходка включает две части: одна примыкает к поверхности кровли, другая представляет обрамляющий трубу фартук.

При установке такой проходки фартук должен находиться на 150 мм выше шиферной волны. Пространство под фартуком до места стыка заполняется раствором из асбеста с цементом.

Металлическую проходку нужно подбирать под угол уклона поверхности крыши. Но она лучше выглядит и прослужит дольше эластичной.

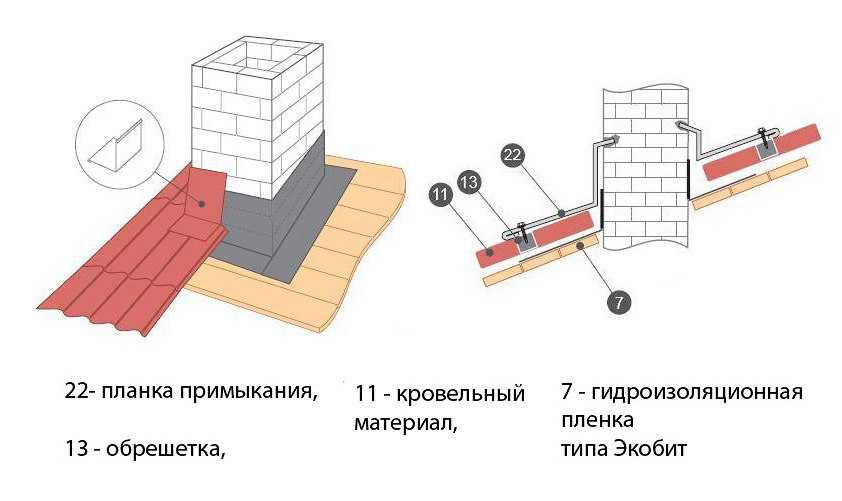

Примыкание квадратной трубы на шиферной крыше

Квадратную или прямоугольную трубу для отведения дыма обычно делают из кирпича. Раньше в месте примыкания её к поверхности с внешней стороны делали утолщение, что позволяло выполнять герметизацию выходного отверстия.

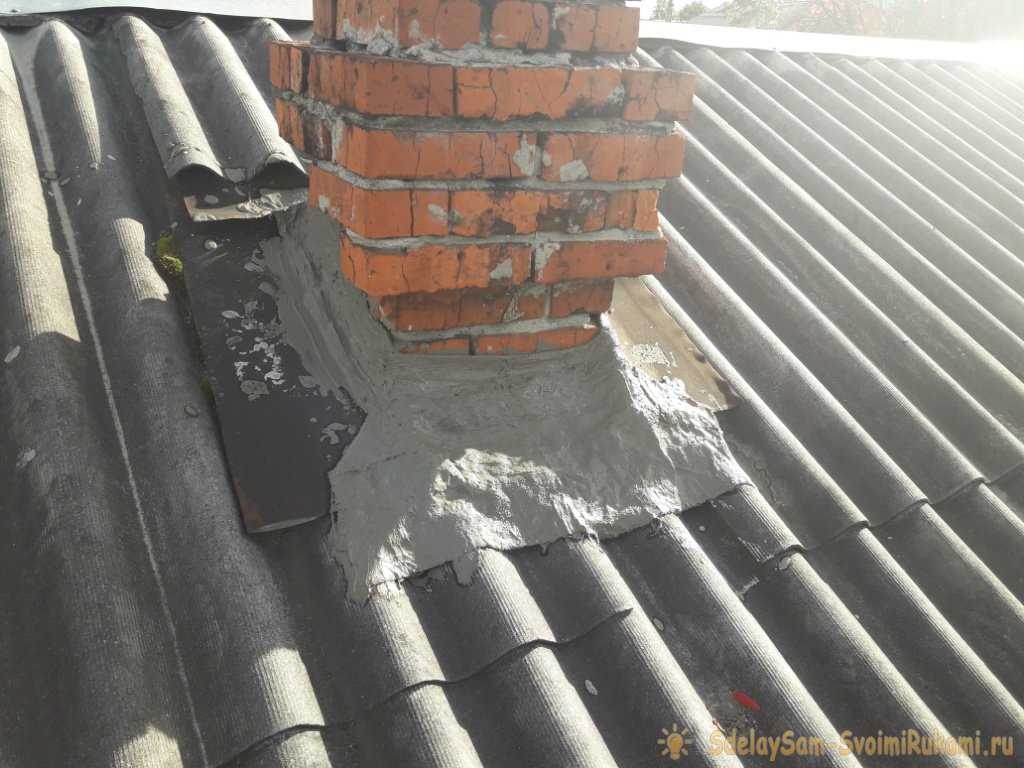

Сейчас по периметру делают фартук в виде возвышенности из цементно-песчаной смеси. Это сооружение называется «выдра». Перед этим щель стыка между шифером и дымоотводом закрывают изогнутыми стальными полосками. Одна сторона изгиба примыкает к кирпичной стенке, а вторая – к поверхности. Такой оклад из стали крепится по всей окружности трубы. Сверху он заливается раствором, изготовленным из смеси цемента с песком. Чтобы раствор не растекался, по краям площадки делают бортики. Для этого используется картон, обернутый полиэтиленовой пленкой или планки из дерева. После застывания смеси бортики убираются.

Уровень застывшей смеси должен быть выше уровня кровли. Для отвода стекающей с конька воды с его стороны на цементно-песчаном фартуке сооружается выступ с уклоном.

Как заделать стык между печной трубой и шифером своими руками

Шифер многие годы считался лучшим кровельным материалом, подходящим для малоэтажных домов, коттеджей, дач, пристроек, бань, гаражей и навесов. Популярность шифера несложно объяснить следующими факторами:

Содержание:

  • Определимся с материалами
  • org/ListItem»> Устраняем зазор своими руками
  • Устраняем зазор в других видах кровли
  • Крыша из черепицы
  • Битумная крыша
  • Крыша из профнастила
  • низкой стоимостью;
  • долговечность;
  • простотой в изготовлении;
  • легкостью в укладке;
  • устойчивостью к атмосферным осадкам.

Даже сейчас, когда на строительном рынке появилось много интересных аналогов кровельного материала, люди нередко отдают предпочтение шиферу, ценя его за качество и надежность. Однако при всех перечисленных преимуществах шифер имеет и ряд недостатков. Наибольшую проблему представляет хрупкость.

Тем дачникам и владельцам частных домов, у которых есть камин, печка или топка, хорошо известна проблема, при которой между дымоходной трубой и шиферной кровлей возникает зазор. Он может появиться в результате самых разных факторов, о которых будет упомянуто далее. Возникает вопрос: как устранить зазоры между печной трубой и шифером?

Способы действительно есть, и их немало. Даже если дача находится в сельской местности, и поблизости нет ни одного специализированного строительного магазина, можно заделать пробоину подручными материалами.

к содержанию ↑

Определимся с материалами

Главным спасением для шифера служит асбестовая ткань, вымоченная в правильно приготовленном плиточном клее. Данный способ считается наиболее простым и доступным, поскольку практически не требует финансовых затрат. Стандартный плиточный клей и асбестовая ткань находятся в широком доступе, стоят недорого, что делает рассматриваемый метод приоритетным.

Для ремонта шифера отлично подходят и другие материалы:

  1. Обмазочные смеси на основе полимеров и цемента. Продаются в строительных магазинах в готовом виде, для удобства расфасовываются в пластиковые ведра и банки небольшого объема. Сухие смеси расфасовываются по бумажным пакетам.
  2. Герметики. Для ремонта шифера подходят эпоксидная смола, монтажная пена и силиконовый герметик, устойчивый к высоким температурам.
  3. Горячая битумная мастика. Традиционный метод ремонта шифера, применяемый годами. Покрыв кровлю несколькими слоями, можно забыть о протечках на долгие годы.
  4. Бутил-каучуковая лента. Очень проста в использовании, поскольку имеет клеящий слой на обратной стороне.
  5. Цементно-песчаная смесь. Еще один бюджетный метод ремонта шифера. Чаще всего применяется для ремонта кровельных материалов с шероховатой поверхностью, что обусловлено повышенными требованиями к адгезии.

Битум-каучуковая самоклеящаяся уплотнительная лента

Несмотря на то, что существует множество материалов для восстановления шиферной кровли и герметизации стыка между покрытием и печной трубой, совет для всех методов один — необходимо начать с обработки. Чтобы добиться прекрасной адгезии между шифером и означенными материалами, поверхность стоит обезжирить бензином, очистить от мелкого мусора, устранить мох и всевозможную растительность и, возможно, заменить отколовшиеся фрагменты шифера, поскольку они рано или поздно вновь придут в негодность.

к содержанию ↑

Устраняем зазор своими руками

Остановимся на использовании асбестовой ткани и плиточного клея. При приготовлении смеси не следует добавлять песок, поскольку это снизит клеящие свойства. Герметизация отверстия между шифером и печной трубой не потребует большого количества клея (достаточно 1-2 килограммов), поэтому можно развести сухую смесь с водой, доведя до однородной структуры, по консистенции напоминающей кефир.

Может показаться, что жидкая смесь не поможет заделать зазор, но это не так. Главная цель — пропитать ею плотную асбестовую ткань, и пастообразная субстанция просто не проникнет в волокна.

Разрезаем ткань на продольные лоскуты, вымачиваем в полученной смеси и забиваем в щель между трубой и шифером по периметру. Напоминаем, поверхность должна быть предварительно очищена и обезжирена. Забив весь периметр, необходимо выждать 30-40 минут, пока клей не начнет схватываться, затвердевать.

Параллельно с этим следует приготовить вторую партию клея, на сей раз более густую. Полученная смесь накладывается поверх полученной заплатки, после полного высыхания вымоченной асбестовой ткани. Густым клеем заполняются стыки, щели, складки, пробоины и прочие участки. Главная цель — сделать второй слой цельным, равномерным.

Далее остается выждать несколько дней, пока заплатка полностью просыхает. Помните, осадки могут серьезно навредить не затвердевшему плиточному клею и он отойдет от шифера и печной трубы, поэтому следует заранее свериться с прогнозом погоды и убедиться, что дни будут солнечные.

Примыкание печной трубы к шиферу

к содержанию ↑

Устраняем зазор в других видах кровли

Со схожей проблемой сталкиваются не только владельцы домов с кровлей из шифера. Зазор нередко возникает и в других типах покрытия, причем это может быть вызвано самыми разными факторами:

  • усадкой дома;
  • механическим повреждением;
  • неправильным, неаккуратным монтажом кровли.

Существуют различные методы, помогающие восстановить целостность кровли и защитить чердак от протечек. Для этого необходимо отталкиваться от типа кровельного покрытия.

к содержанию ↑

Крыша из черепицы

Черепица является прочным, долговечным и красивым материалом, поэтому асбестовая заплатка нарушает эстетику, портит внешний вид кровли. В этом случае рекомендуется воспользоваться смесью из песка и цемента. Удивительно, но в данном случае подходит именно она, поскольку шероховатая структура черепицы способствует превосходному схватыванию.

Чтобы заплатка выглядела эстетично, рекомендуется сделать оцинкованный воротник, который в последующем заливается грамотно приготовленной смесью. Излишки раствора должны стекать по импровизированным желобам, чтобы на трубе не образовались некрасивые подтеки.

к содержанию ↑

Битумная крыша

Мягкая черепица (изготовленная из битумной смеси) является превосходным кровельным материалом. Для заделывания зазоров применяются:

  • лента «Вакафлекс»;
  • битумная мастика.

Лента для герметизации примыканий Wakaflex

Лента обеспечивает надежную гидроизоляцию и плотный переход от одной плоскости к другой, а битумная мастика обеспечивает прекрасную сцепку.

к содержанию ↑

Крыша из профнастила

В случае с профнастилом все еще гораздо легче и быстрее. Заделать стык можно силиконовым герметиком. Заправив картридж в пистолет, можно сделать толстый равномерный слой, заполняющий отверстие целиком. Несколько повторных слоев поможет запломбировать отверстие наглухо. Чтобы шов вышел аккуратным и с красивыми ровными краями, можно воспользоваться малярной лентой.

Как видите, треснувший и отошедший шифер еще не повод менять всю кровлю целиком. С указанными способами вы сможете восстановить покрытие, и оно прослужит еще несколько десятков лет, а вы не будете беспокоиться о протечках. Не забудьте поделиться в комментариях мнением об этих способах, ведь другим читателям очень интересен ваш опыт.

Устранение протечки дымохода | The Durable Slate Company

Утечки из дымохода являются одними из самых сложных для диагностики утечек. Причин протечки дымохода много, и не всегда удается выявить конкретную причину протечки. Даже когда оценщик видит очевидную причину утечки, также могут быть скрытые факторы или причины.

Исследовать

Диагностика утечек дымохода

Это гостевое сообщение от Марка Шерби, директора по контролю качества в компании Durable Slate:

Утечки из дымохода — одни из самых сложных для диагностики утечек. Причин протечки дымохода много, и не всегда удается выявить конкретную причину протечки. Даже когда оценщик видит очевидную причину утечки, также могут быть скрытые факторы или причины.

Таким образом, для полного устранения утечки может потребоваться несколько различных средств. Ниже приведены наиболее распространенные причины протечек вокруг дымоходов.

Дефекты кровельного материала над дымоходом или рядом с ним

Возможно, поблизости находится сломанный шифер или плитка, из-за которых протекает. Для черепичных крыш подложка, удерживающая воду, может быть повреждена.

Проблемы с обшивкой

Металлические обшивки вокруг дымоходов изнашиваются и вызывают протечки. Старый металл необходимо удалить и заменить припаянными вручную накладками.

Плохой стык между каменной кладкой и контрфасадом

(часть гидроизоляции, врезанная в стык кладки)

Конденсат из современной печи

Новые энергосберегающие печи могут вызвать проблемы с дымоходами в старых домах. Теплый отработанный воздух быстро остывает, попадая в широкий дымоход, и часть его конденсируется в воду и едкую кислоту. Несмотря на то, что снаружи дымоход выглядит неповрежденным, возможно, вода может привести к протечкам, а кислота разъедает растворные швы внутри дымохода, пропуская внутрь дополнительную влагу.

Отсутствует раствор

Трещины в своде, пустоты в растворных швах и отслаивающиеся (или крошящиеся) кирпичи могут способствовать протечке дымохода. Реставрация каменной кладки соответствующими известковыми растворами решит эту проблему.

Недостатки в своде дымохода

Зазоры между дымоходом и дымоходом

Очень пористые кирпичи

Дымоходы, которые в некоторых домах просачиваются сквозь дождевую воду

быстро, вызывая утечки. В стенах должны быть установлены оклады, чтобы выровнять внутреннюю часть дымохода и направить воду на крышу.

Проблемы с соседним водосточным желобом

Если участок водосточного желоба рядом с дымоходом не дренируется должным образом, вода может попасть внутрь и может выглядеть как утечка дымохода. Для решения этой проблемы требуется прочистка водосточных желобов и водосточных желобов, перекладка коробчатых желобов или регулировка подвесных желобов.

Капиллярное действие

(склонность жидкости прилипать к твердой поверхности)

«Утечки из дымохода являются одними из наиболее трудных для диагностики утечек. Причин протечки дымохода много, и не всегда удается выявить конкретную причину протечки. Даже когда оценщик видит очевидную причину утечки, могут быть и скрытые факторы или причины». — Марк Шерби, отдел контроля качества

Выберите прочный сланец

Требуется опытный профессионал, чтобы правильно определить каждый неисправный компонент, вызывающий утечку в дымоходе. Независимо от того, является ли проблема ремонтом крыши, заменой фартука или перенаправкой дымохода, компания Durable Slate поможет вам. Это только одно из преимуществ работы с подрядчиком с такой разнообразной группой штатных мастеров.

Подробнее:

Марк Шерби работает в филиале The Durable Slate Company в Колумбусе. Работая в отделе контроля качества, Марк имеет более чем 15-летний опыт работы с шиферными и черепичными крышами.

Восстановление дымохода на шиферной крыше | Разговор с подрядчиком

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Мне нужен совет шиферных кровельщиков.

Я ни в коем случае не занимаюсь шифером, я не прикасался к шиферу, асфальт и металл — моя сильная сторона, но у потенциального клиента есть этот дымоход, который нуждается в ремонте. Город был построен в 1800 или 1900-х годах, и я думаю, что эта крыша оригинальная, но не цитируйте меня по этому поводу.

Во всяком случае, это похоже на уклон 9/12, но моя проблема заключается в том, чтобы поднять крышу домкратом. Дымоход разрушен, он не работает, но она хочет восстановить его, потому что думает, что без него он будет выглядеть странно, и я согласен. На фото только одна плоскость примерно в 9 футах от края дома до центра хребта. Мой план состоит в том, чтобы построить леса на подъездной дорожке к соседям (с его согласия) и доски к коньку. Было бы здорово иметь возможность поднять крышу под дымоходом, чтобы, когда я или шиферный кровельщик заполнил ее обратно, у нас была прочная доска для работы.

Я хотел бы использовать медь, чтобы прошить его, и не сомневаюсь, что после небольшого исследования и подбора мозгов от вас, профи, я смогу это сделать, но если какой-нибудь слейтер захочет приехать и поработать со мной, тогда отлично. Это к северу от Питтсбурга.

Или свинец был бы лучшим выбором.

В общем, мне нужно восстановить дымоход на шиферной крыше, и я не могу добраться до него, предложения.?
