Кровельный мауэрлат выполняет функцию основания для стропильных ног, располагаясь над стеной здания. Его крепления к стене должно быть исключительно статичным, в то время как при фиксации стропильной конструкции может делать запас на усадку.

Подготовка к установке мауэрлата

Перед монтажом данного элемента потребуется выполнить комплекс подготовительных мероприятий. Для изготовления мауэрлата используют деревянный брус или две доски подходящих размеров. Соединяют эти доски гвоздями. Древесный материал для мауэрлата должен выбираться с особенной тщательностью. Подходящий вариант для этого – сосна: желательно, чтобы ее влажность не превышала 22%. Для крепления мауэрлата к стене могут использоваться несколько вариантов.

При выборе наиболее оптимального способа крепления мауэрлата, в учет берется тип материала, из которого были изготовлены стены, площадь дома и особенности его конструкции. Главная задача – чтобы мауэрлат был состыкован со стеной максимально надежно. Для его установки необходимо обеспечить очень ровное посадочное место, строго выверенное по горизонтали. Во время подготовки нижнего торца стены потребуется постоянное использование строительного уровня. Категорически исключается вероятность ослабления крепления под сторонними воздействиями: поэтому опорные прорези выполняются только со стороны стропильных ног.

Для большей устойчивости системы внутренняя часть стены оснащается выступом еще на этапе ее сооружения. При укладке мауэрлата этот выступ выступает в роли предохранителя от случайного обрушения бруса под воздействием возросшего давления или порывов ветра.

Что понадобится

Необходимые материалы и инструменты:

Брус сечением 150х150 мм.

Гидроизоляция. В основном для этих целей используется рубероид.

Уровень. Предназначается для контроля за горизонтальностью укладки конструкционных элементов.

Дрель.

Разводной ключ.

Молоток, болты, гвозди.

Этот перечень может претерпевать некоторые изменения, в зависимости от применяемого способа крепления. Так, если обвязка мауэрлата осуществляется проволокой, для этих целей понадобиться стальная проволока-катанка. Оптимальный диаметр этого крепежа – 5 мм.

Если крепление проводится деревянными пробками, то понадобятся некоторые дополнительные элементы:

Бруски из древесины. Их размеры должны максимально напоминать стандартный кирпич.

Стальные скобы. Речь идет об изделиях длиной 250 мм.

Соединения строительными шпильками предполагает наличие:

Г-образных металлических шпилек для мауэрлата диаметром 12-14 см, оснащенных резьбой. Лучше всего, если на резьбовую часть будет припадать 50 мм.

Металлических шайб.

Бетона марки 250. Он необходим, если потребуются обустройство бетонных подушек.

Гаек. Они должны подходить под резьбу металлических штырей. Чаще всего речь идет о резьбе м12.

Как выбрать способ крепления к стене и форму конструкции

Для каркасных и панельных домов, а также зданий из легкого бетона или облегченного кирпича лучшим вариантом является непрерывный мауэрлат по всем стенам. На массивных конструкциях основа под стропила монтируется заподлицо по отношению к внутренности стены. В качестве наружного ограждения выступает кирпичная кладка. Процедура может осуществляться куском бревна или бруса длиной не менее 50 см. Подобные отрезки подкладываются под каждую из стропильных ног.

Постройки с незначительной площадью кровли обычно оснащаются конструкцией наподобие жесткой рамы. Для сращивания брусьев применяется прямой замок, где в качестве крепежей выступают гвозди и болты. Далее раму необходимо зафиксировать на пробки при помощи скоб. Пробки изготовляются из заранее пропитанной антисептиками древесины. Установка пробок осуществляется путем встраивания в кладку. Рама мауэрлата и кирпичная кладка прокладывается слоем гидроизоляции. Для этого подойдет обычный двухслойный рубероид.

Для крыш площадью более 250 м2 рекомендуется выбирать другой способ крепления. Чаще всего речь идет об предварительной укладке поверх стены бетонной подушки. В процессе застывания бетона в него вмуровывают стальные резьбовые стержни: их необходимо установить строго вертикально. Длина этих вставок должна превосходить толщину мауэрлата на 30-40 мм. Расстояние между шпильками мауэрлата — примерно 2 м. Изделия предварительно оснащаются отверстиями, в которые продеваются стержни. Для изготовления стержней можно применить арматуру нужной длины: все, что потребуется в данном случае – сварить их с болтами с отрезанными головками.

Концы арматуры, выступающие над брусом, можно попросту загнуть. Также можно провести крепление мауэрлата к армопоясу анкерами. В каждом конкретном случае разрешается действовать так, как будет лучше всего для прочности крепления. Для надежности посадки стержней в бетон их по низу оснащают приваренными пластинами. Как результат, стержни не будут уходить даже во время значительного ветра. Крыши площадью до 200 м2 особо не нуждаются в креплении мауэрлата к бетону: достаточно будет замурованной в кладку арматуры в 3-4 верхних рядах. При этом шаг прутков и стропилин не должны совпадать.

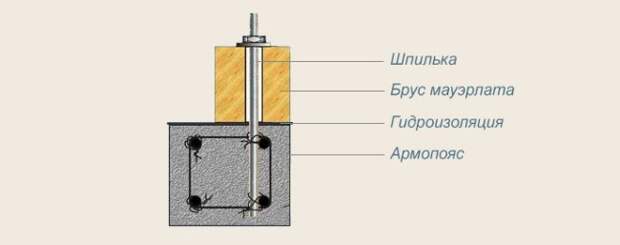

Установка мауэрлата на шпильки к армопоясу или бетону

Этот способ один из наиболее надежных. Когда проводится погружение шпилек непосредственно в кирпичную кладку, стержни должны располагаться в строго вертикальном положении, с выступом над мауэрлатом 30 мм. Также можно применить способ, в основе которого лежит применение опорных подушек. Его отличие от укладки на монолитный армированный пояс заключается в том, что опорная подушка имеет длину всего 40 см, при высоте 22 см. Выполняя армопояс под мауэрлат, перед заливкой бетона резьбовые участки на шпильках оборачиваются скотчем для защиты от попадания грязи в витки резьбы.

Перед монтажом в мауэрлате проделываются отверстия при помощи специального перьевого сверла. Мощность используемой дрели должна быть достаточной для того, чтобы просверливание толстого бруса прошло без загвоздок. Перед этим наносят разметку, для чего брус укладывают на острие шпилек и ударяют по нему тяжелым молотком. Такая простая процедура позволит заполучить четкие отметины в нужных точках.

Очень важно добиваться расположения шпилек вдоль краев мауэрлата. Для укладки основания будущей кровельной конструкции используется осевая линия. Допускается также ее смещение наружу или внутрь, на что влияют особенности конструкции конкретной постройки. При этом важно сохранять дистанцию в 50 мм между мауэрлатом и наружной поверхностью стены. При укладке на стену гидроизоляции удобнее всего накалывать ее на шпильки. Далее начинается основная процедура монтажа. При подгонке конструкции важно помнить о том, что подрезать мауэрлат категорически запрещено. Подобной операции разрешается подвергать только стропилины. При этом осуществляется постоянный контроль надежности их упора на основание: они должны именно упираться, а не просто касаться.

Способы и расстояние крепления на крышах малого размера

Существует мнение, что на зданиях небольшой площади допускается крепление стропил непосредственно на балки перекрытия, а мауэрлат можно не использовать. Однако следует держать во внимании большую напряженность в местах упора. Благодаря мауэрлату эта напряженность равномерно и комфортно распределяется по поверхности. Кроме этого, для кровли характерно наличие высокой парусности. Используя мауэрлат и некоторые другие элементы, можно добиться надежной устойчивости крыши даже при очень сильных ураганах.

Наверное, наиболее простой и доступный способ зафиксировать конструкцию – использовать для этих целей толстую веревку. Еще один вариант – стропилина, соединенная с погруженной в кладку арматурой: обычно для этого применяется проволочная скрутка. Все эти элементы дают возможность добиться надежного прижимания мауэрлата к стене. Данные приемы используются только в том случае, если традиционные технологии невозможно реализовать по тем или иным причинам.

Стандартную фиксацию на проволоку осуществляют таким образом:

На начальном этапе середина проволочных отрезков располагается за 4 или 5 рядов до конца стены, на расстоянии 60-65 см. Концы проволоки приподнимаются вверх на 25-30 см. Для защиты от коррозии их можно покрасить.

Если в качестве фасадной отделки не планируется использование штукатурки, внешний отрезок проволоки нужно погрузить в кладочный раствор.

Дождавшись хорошего застывания раствора, концы проволоки скручиваются поверх деревянного бруса: нужно добиться максимально плотного притягивания его к стене.

На домах небольших размеров для крепления мауэрлата на стену удобно применить пробки из дерева. Лучше всего, если размер этих элементов будет соответствовать параметрам кирпича. Древесину перед этим нужно обязательно обработать антисептической пропиткой и завернуть в рубероид. При закладке пробок используется шаг 50-70 см: это происходит прямо под поверхностью мауэрлата или чуть ниже. Для скрепления между собой элементов кровли используются скобы из стали.

Большинство из описанных способов крепления мауэрлата на стену вполне по силам реализовать своими руками. При этом необходимо строго придерживаться технологии реализации выбранного типа монтажа. Вне зависимости от того, какой именно тип фиксации был выбран, в результате необходимо добиться полностью статичного соединения. Только в таком случае мауэрлат сможет выполнять свою непосредственную функцию по распределению нагрузки от стропильной системы.

Крепление мауэрлата к стропилам, армопоясу и коньку своими руками, монтаж кровли

Монтаж мауэрлата, который не передает распорных нагрузок, способы крепление стропил

При данном способе мауэрлат не требует жесткого закрепление к стене. Он более дешев в изготовление и прост, но у него есть недостаток, вся конструкция крыши будет статически неустойчивой и очень слаба к ветровым нагрузкам. При монтаже кровле данным способом вы экономите деньги на работе и материале и как правило он применяется для маленьких домов и гаражей.
Крепится он следующим образом:

1. В стену устанавливаются обработанные битумным праймером деревянные пробки размером с кирпич, на расстояние друг от друга от 50-70 см:

2. Далее устанавливается гидроизоляция между стеной и мауэрлатом:

3. После чего укладываем сам мауэрлат ближе к внутренней стене:

4. И закрепляем его с помощью скоб:

5. Желательно с краю стены сделать выступ:

Также крепить можно с помощью гвоздей или проволочных скруток

1-я схема крепления стропил к мауэрлату

Если при монтаже кровли был выбран данный метод установки мауэрлата, то при нем наслойные стропила устанавливаются так чтобы они не передавали распорных нагрузок. Для него применяются соответствующие безраспорные схемы крепления стропил – то есть делается стропильная система без передачи распорных усилий, и делаются определенные узлы креплений стропил к мауэрлату и коньковой балки.
Низ стропил делается несколькими вариантами. Если они делаются ползунами, то есть 2 степени свободы, то верх крепится с одной степенью свободы по следующим схемам:

1. Делаем врубку для опирания и устанавливаем стропила с выпуском за стену и крепим их с помощью крепежных пластин:

2. Устанавливаем стропилу без выпуска за стену также можно закрепить с помощью крепежных пластин:

3. Монтируем стропилу без выпуска за стену также можно закрепить с помощью гвоздей:

4. еще один способ, устанавливаем стропилу и закрепляем ее с помощью скоб:

Если вы выбрали при монтаже кровли крепление мауэрлату одним из выше перечислимых способов, то верх крепление к коньковому прогону можно выполнить несколькими способами.

1. Верх соединяем и скрепляем с помощью деревянной накладки и забиваем гвоздями:

2. Соединяем и скрепляем с помощью зубчатой пластины:

3. Производим врубку и упираем в прогон соединяем стропила друг к другу скрепляем с помощью гвоздей:

4. Прикладываем их друг к другу также делая врубку и упирая в прогон соединения делаем с помощью гвоздей:

5. Прикладываем стропила друг к другу с врубкой в прогон и скрепляем с помощью шпильки :

6. И еще один из надежных способов это жесткое защемление, при этом стропила прикладываются друг к другу и закрепляются сверху конькового прогона деревянной накладкой и снизу и забиваются гвоздями:

2-я схема крепления стропил к мауэрлату

При монтаже крыши также существует и 2й вариант крепления стропил к мауэрлату, то есть обратная схема, для этого нужно сделать одну степень свободы снизу, а сверху 2е.
Делаются он следующим образом:

1. Стропила крепится к мауэрлату с помощью уголков с двух сторон, и под нее крепится подшивной опорный брусок:

2. Делаем запил и крепим с помощью 2х уголков:

3. Крепим с помощью гвоздей и под нее устанавливаем подшивной опорный брусок:

4. Делаем врубку в стропиле и закрепляем ее с помощью скобы:

При данных креплениях к мауэрлату, в верху крепить необходимо с 2мя степенями свободы

1. Делаем запил на стропиле, прикладываем их друг к другу и соединяем их с помощью крепежных пластин или скоб:

При выборе 1го типа установки мауэрлата то есть тот, который не принимает на себя распорные нагрузки, крепление стропил, делается при помощи 1го способа или 2го варианта и путать их нельзя, именно по этой причине монтаж кровли будет абсолютно отличатся по стоимости материала и объемам работ.

Часто задаваемые вопросы

Вопрос: Можноли комбенировать крепления, взять низ от 1го варианта а верх от 2го?

Ответ: Категорически так делать нельзя, так как данная система не будет работать, необходимо следаовать именно данной инструкией, Иначе в дальнейшем будут плачевные последствия.

Вопрос: У меня большой дом, можно ли выбрать данный вид установки мауралата?

Ответ: Нет мы не рекомендуем, так как для больших домов нужно устанавливать маурлат на который предаются распорные нагрузки, так как данный пример предназначен для меленьких домов.

Вопрос: Подскажите, при монтаже кровли дома какой тип установки мауэрлата лучше выбрать?

Ответ: У каждого метода есть свои примущества и недостаки, но именно мауэрлат который принимает распорные нагрузки, он более недежный и долговечный.

Крепим мауэрлат к газоблокам с армопоясом и без него

Схема крепления стропил

Мауэрлат — часть кровли любого сооружения, представляющая собой брус, который укладывается поверху наружной стены по всему периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может изготавливаться из дерева или металла. В случае применения металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надёжно закреплён. Существует два способа: крепление мауэрлата к газобетону без армопояса и с армопоясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

Назначение и размеры армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

предотвращение деформации несущих стен;
придание дополнительной жёсткости строению из газобетона;
равномерное распределение нагрузки на поверхность стен.

Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

Важно! Армояс должен быть непрерывной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Технология устройства армопояса:

Сооружение опалубки по периметру строения.
Создание армопояса из бетонных блоков.
Сборка каркаса из арматуры.
Установка шпилек для крепления.
Заливка блоков бетонным раствором.
Съём опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

Как закрепить мауэрлат к газобетону

От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть выполнен из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

Схема крепления при помощи шпилек (справа) и скоб (слева)

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительного:

Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики. Этот метод крепления шпильками предпочтителен для большинства строений.
Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка. Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

Крепление мауэрлата к стене из газобетона без армопояса

В соответствии со СНиП крепление без предварительного устройства армопояса допускается лишь в исключительных случаях. Газобетон не достаточно прочный материал, и не выдержит распорную снеговую нагрузку, а также динамическую ветровую нагрузку, поэтому армопояс обязателен!

http://www.youtube.com/watch?v=x0BuKSN3LiE

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армопояса. Это значительно удешевляет и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

в качестве основы применяется лёгкий деревянный брус с сечением не более 20 см;
брус будет усилен металлическими элементами: замками, гвоздями, металлопрофилем;
снеговые и ветровые нагрузки в вашем регионе незначительны;
конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5–1 см от наружной кромки несущей стены, а для закрепления его на газобетоне используют шпильки, химические анкера или стальную проволоку.

Как установить мауэрлат

Для непосвященного в капитальное строительство пользователя вряд ли будет известным, что такое мауэрлат, какую роль он играет в построении конструкции и так далее. Поэтому вопрос о том, как осуществляется крепление мауэрлата к газобетону, вообще вызывает непонимание.

Простое крепление мауэрлата к газобетону

Однако применение подобной технологии — решение актуальное и весьма эффективное. С его помощью можно решить ряд существенных проблем, которые могут уменьшить долговечность и прочность конструкции.

Блок: 1/3 | Кол-во символов: 541
Источник: http://PoPenobloky.ru/beton/gazobeton/kreplenie-mauerlata.html

Как закрепить мауэрлат к газобетону без армопояса? Несколько хитрых советов

Когда доходит дело до обустройства крыши, способы, как закрепить мауэрлат к газобетону без армопояса, начинают интересовать очень многих будущих домовладельцев, выбравших для стен газосиликатные блоки. Армированная прослойка между кровлей и основной частью дома, безусловно, нужна. Но обходится она довольно дорого, а времени и сил отнимает достаточно, так как дело довольно трудоемкое. И если есть обходной путь, позволяющий обойтись без ее оборудования, почему бы им не воспользоваться? Надо лишь знать, что в первую очередь для этого стоит предпринять.

Как закрепить мауэрлат к газобетону без армопояса, и решаться ли на этот шаг, можно только точно зная, чем рискуешь, и насколько безопасным будет в результате твой дом.

Блок: 2/16 | Кол-во символов: 802
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Существующие способы крепления

Отказ от использования армопояса в большинстве случаев – необоснованный риск. Именно устройство армированной бетонной ленты по периметру внешних стен дома позволяет добиться надежного крепления и быть уверенным в устойчивости крыш при любых погодных условиях.

Все существующие альтернативные методы не могут должным образом гарантировать долговечность и устойчивость каркаса кровли.

Рассмотрим применяемые методы крепления мауэрлата к стенам из керамзитобетона:

при помощи проволоки;
с использованием дюбелей и анкеров;
с применением химических анкеров;
установка металлических шпилек на пластинах в предыдущие ряды.

Блок: 2/6 | Кол-во символов: 649
Источник: https://tradinghub.ru/kak-krepit-mauerlat-k-keramzitobetonnym-blokam-bez-armopoyasa/

мауэрлат на керамзитоблок

А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословными, для начала разберемся в терминах и предназначении отдельных элементов строения.

Что такое мауэрлат

Довольно далекие от кровельных работ люди весьма смутно могут представлять себе, из чего же состоит крыша над их головой. Загадочный термин «мауэрлат» ни о чем не говорит практически никому, кроме профессионалов-кровельщиков. Между тем, он представляет собой своего рода опояску, проложенную по всему наружному периметру дома и расположенную между возведенными стенами и кровлей. Его монтаж преследует 2 главные цели:

распределение точечной нагрузки, которую оказывают основания стропил по всем стенам дома. Без такого распределения тяжесть кровельной системы, приходящаяся на отдельные участки, быстро проведет к проседанию нагружаемых мест, трещинам по толщине несущей стены, перекосу крыши, а в перспективе – ее возможному обрушению или развалу самой коробки дома;
скрепление стропил (а вместе с ними – и всей кровельной конструкции) с остальной частью здания. Без подобной фиксации строение будет состоять как бы из двух отдельных частей, не образуя единого целого. Как вы понимаете, ни о надежности, ни о защищенности от внешних погодных условий, речь в таком случае идти не может.

Традиционно мауэрлат делается из дерева, чаще всего – из просушенного бруса (причем – лиственных пород) с сечением 10х10 или 15х15 сантиметров. Допустимы варианты использования стальных балок или швеллера, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно возрастает нагрузка на стены и фундамент, так как эти элементы сами по себе тяжеловаты. Во-вторых, и систему стропил придется выполнять также из металла, что, опять же, нагружает всю конструкцию, а ее стоимость выходит за всякие разумные ценовые пределы.

Зачем все же нужен армированный пояс?

При всех достоинствах некоторых строительных материалов, как современных, так и давно известных, они непременно сопровождаются некоторыми недостатками. У газосиликата, пенобетона, газобетона, ракушняка, керамзитобетона главный минус – хрупкость и мягкость.

Если закрепить мауэрлат непосредственно в них, они довольно быстро начинают разрушаться в местах фиксации. Впрочем, даже при использовании прочных стройматериалов вроде шлакоблока или кирпича отказываться от армопояса не стоит. Особенно тем, у кого дом строится в сейсмически активных зонах. Причины, по которым стоит согласиться на его оборудование (пусть и, скрипя зубами), можно упомянуть следующие:

усадка свойственна не только деревянным срубам, но и прочим строениям. Для ячеистых бетонов она особенно характерна, причем зачастую протекает неравномерно по стенам. Ее прохождение проходит без последствия для геометрии строения именно за счет наличия армирующего пояса. Он же предупреждает деформации и во время сезонных почвенных подвижек;
армопояс увеличивает реберную жесткость и ее же прочность по всей коробке дома;
если кто не знает – стропила оказывают на стены распирающее давление. Особенно оно велико зимой, когда к весу крыши добавляются дополнительная масса снега и намерзание льда в виде сосулек (причем данные осадки могут увеличить вес конструкции в значительной мере). Армирующий пояс помогает стенам противостоять распиранию более успешно.
И все эти аргументы дополняются возможностью более надежно и просто закрепить на стенах кровельные конструкции.

Чаще всего армирующий пояс делается путем заливки бетона в предварительно сооруженную опалубку. Второй вариант – выкладка его из блоков разного происхождения. Однако он считается менее надежным.

Как обойтись без армопояса?

Если категорически нет возможности обустроить столь полезную прокладку, строители могут подсказать только 2 способа, при которых этот шаг можно проигнорировать.

Стальная проволока, вплетенная при выкладывании стен, в значительной мере заменяет армирующий пояс. Ряда за 3-4 до верха стены по всему периметру между газобетонными блоками вмуровывается проволочный отрезок. Крепиться он должен начиная с середины, а длина рассчитывается таким образом, чтобы ее хватило для притягивания мауэрлатного бруса к верху стены. Для фиксации элемента мауэрлата в брусе проделывается отверстие. Количество связок не лимитируется, но в большинстве случаев соответствует числу стропильных ног.

Предельно надежным такое крепление считаться не может, поскольку постепенно проволока расширяет место посадки, хотя и в меньшей степени, чем фиксация через проделанное прямо в газобетонном блоке отверстие.

Химический анкер, называемый также вклеиваемым, жидким, а еще – инжекционной массой, признан более прочным. В приблизительном описании он состоит из 2 частей: металлического стержня и синтетико-полимерной клеящей массы. Его главное отличие от механического собрата – отсутствие создаваемого самим метизом распирающего напряжения. Обычный анкер держится в скрепляемом материале исключительно за счет трения и распирания, химический же проникает в поры газобетона, скрепляя его с метизом намертво.

В качестве стержня, грубо говоря, может быть использован даже отрезок арматуры. Главное для успеха начинаний – просверлить под анкер достаточно глубокое отверстие, слоя в 2-3 кладки. Для пользования химическими анкерами не является препятствием высокая влажность – хоть под водой веди работы. Срок службы таких креплений определен производителем в полвека.

Единственное ограничение, если вы решили предпочесть этот способ, как закрепить мауэрлат к газобетону без армопояса – к химическим анкерам нельзя ничего приваривать. Сварка стержня с любым другим предметом приводит к разрушению смол, входящих в состав массы, после чего от крепежа напрасно ждать какой-нибудь прочности.

Блок: 3/16 | Кол-во символов: 5726
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Как нужно установить мауэрлат – тонкости монтажа

При выполнении монтажных работ обратите внимание на следующие нюансы:

расположение мауэрлата на расстоянии 5 см от внешней плоскости стены;
крепление мауэрлатного бруса параллельно кровельному коньку;
обеспечение горизонтальности поверхности для монтажа бруса;
пропитку деревянного бруса антисептическим составом.

При стыковке брусьев мауэрлата следует соединять стыковые части металлическими скобами.

Блок: 3/4 | Кол-во символов: 451
Источник: https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu

Крыша к дому из пеноблоков

При возведении крыши для дома из пеноблоков необходимо стремиться к снижению ее веса, чтобы нагрузка на стены была небольшой. Однако если у дома имеется железобетонный каркас, то от этой рекомендации можно отступить.

Почему так?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал в прочности уступает некоторым другим. При определенном силовом воздействии пеноблоки склонны к постепенному разрушению. А такая участь нам не нужна.

Блок: 4/16 | Кол-во символов: 476
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Подводим итоги

Для обеспечения прочности строений важно надежно закрепить мауэрлат. Технология позволяет выполнить крепление мауэрлата к керамзитоблокам без армопояса и на поверхность бетонного контура усиления. Для фиксации бруса используются различные технологические приемы. Необходимо ответственно подойти к выбору способа крепления для обеспечения надежной фиксации кровельной конструкции.

Блок: 4/4 | Кол-во символов: 395
Источник: https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu

Как сделать крышу более легкой?

Во-первых, надо использовать более легкие решетчатые формы. Во-вторых, деревянные ригели должны быть полыми. Швеллера лучше использовать на основе OSB.

К выбору кровельного материала тоже надо подойти с умом. Чем меньше будет его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подойдут:

Профнастил
Листовая медь
Металлочерепица
Оцинкованное железо

Не рекомендуется использовать натуральную и полимерпесчаную черепицу, шифер и иные тяжелые кровельные материалы. Если и применять их, то только очень аккуратно с точным соблюдением технологии монтажа.

Блок: 5/16 | Кол-во символов: 601
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Химические анкера

Суть метода заключается в использовании специальных химических веществ, быстро отвердевающих, обладающих отличными адгезивными свойствами и продолжительным сроком службы.

Промышленно выпускаемые смеси имеют высокую цену и долгий срок эксплуатации (до 50 лет). Однако, существует более дешевый способ заменить из – использовать эпоксидную смолу и отвердитель.

Через сутки такая самодельная смесь приобретает свои окончательные прочностные характеристики. Известны такие торговые марки, выпускающие химические анкера: «Technox», «Tecscal», «Fischer», «Hilti», «Sormat».

Различают такие разновидности промышленно выпускаемых химических анкеров:

Ампульные. В просверленное отверстие для анкера вставляется специальная капсула и затем всверливается анкер. Капсула разрушается и при контакте с воздухом ее содержимого происходит застывание в течение 45 минут.
Полимерные составы в тубах. Их использование осуществляется при помощи пистолета-дозатора.
Химические анкера. Предусматривают высверливание полости в стеновом материале. Полость напоминает конус, зауженный кверху. Ее заполняют на 75% специальным составом и затем вкручивают анкер.

Высокая стоимость этого метода с лихвой окупается его эксплуатационными характеристиками.

Исключение растрескивания стенового материала по причине отсутствия распирающих нагрузок – одно из главных преимуществ использования химических составов.

Блок: 5/6 | Кол-во символов: 1399
Источник: https://tradinghub.ru/kak-krepit-mauerlat-k-keramzitobetonnym-blokam-bez-armopoyasa/

Как крепить мауэрлат – варианты фиксации

Строители в своем лексиконе используют термин «мауэрлат», имея в виду специальную раму, закрепленную на торцевой поверхности капитальных стен. Независимо от того, выполняется ли для возведения несущих стен кирпичная кладка или используются пористые блоки, обязательным элементом здания является мауэрлат. Его делают из швеллера или деревянных брусьев. Мауэрлат объединяет в общую схему кровельную конструкцию и коробку дома. Демпферная рама обеспечивает равномерное распределение нагрузок на стены и надежно соединяет кровельную ферму с коробкой.

Одним из элементов, без которого не обходится ни одна кровля является мауэрлат

В зависимости от того, какие материалы используются для строительства стен, применяются различные методы крепления мауэрлата:

установка мауэрлата на торцевую плоскость стен без заливки армированного пояса. Данный вариант крепления прочно позволяет закрепить опорный брус к поверхности газобетонной, кирпичной или керамзитобетонной стены. В процессе кладки верхнего уровня блоков между ними устанавливается проволока, которая продевается через отверстия в раме. Затем концы проволоки скручиваются;
монтаж мауэрлата на армированный пояс, сооруженный по периметру опорной поверхности коробки дома. Указанный метод используется для фиксации мауэрлата к стенам, построенным из кирпича или композитных блоков. Технология монтажа предусматривает заливку железобетонного пояса, в котором забетонированы куски арматуры диаметром 8-10 мм. Стальные стержни используются для фиксации мауэрлата.

Способ крепления силовой рамы указывается в проекте здания.

Крепление мауэрлата к керамзитоблокам без армопояса

Приняв решение использовать керамзитобетонные блоки для возведения стен здания, следует учитывать их нагрузочную способность. Пористый керамзитобетон не способен воспринимать значительные нагрузки. Однако при небольшой массе кровельной конструкции допускается установка мауэрлата на торцевую поверхность керамзитобетонных стен.

Для этого следует выполнить указанные действия:

Нарезать куски стальной проволоки.
Уложить проволоку между блоками верхних рядов кладки.
Завершить кладку, обеспечив выход свободных концов проволоки.
Уложить деревянный брус на поверхность керамзитобетонных стен.
Стянуть проволокой мауэрлат через предварительно выполненные отверстия.

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция

Количество выполняемых связей должно соответствовать числу стропильных опор.

Все виды пористых бетонов отличаются недостаточно высокой прочностью. Это необходимо учитывать при выборе метода крепления. Рассмотрим далее, как закрепить мауэрлат к газобетону без армопояса.

Монтаж мауэрлата на газобетон без армопояса

Технология установки мауэрлата на поверхность газобетонных стен, не оборудованных армопоясом, аналогична методу крепления к блокам из керамзитобетона.

При выполнении работ следует обращать внимание на ряд моментов:

укладку катаной проволоки между газобетонными блоками за пару рядов до верха стены;
подбор длины проволочных отрезков для обеспечения надежной обвязки мауэрлата;
обеспечение горизонтальности верхней плоскости газобетона для укладки бруса;
соответствие участков закладки проволоки и мест фиксации общему количеству стропильных балок.

Проволочный крепеж надежно крепит опорный брус к газобетонным стенам.

Обеспечение прочности конструкции при фиксации мауэрлата с армопоясом

Для повышения надежности крепления мауэрлата и предотвращения деформации коробки здания сооружается армированный пояс.

Ширина армопояса, должна соответствовать ширине стены

Он позволяет решить ряд серьезных задач:

сформировать прочную горизонтальную основу по контуру газобетонных или кирпичных стен;
предотвратить локальное продавливание пористого бетона в местах крепления стропильных балок;
придать дополнительный запас жесткости газобетонной или керамзитоблочной коробке здания.

Выполняйте работы по сооружению армопояса в следующей очередности:

Смонтируйте опалубочную конструкцию по контуру коробки.
Соберите и установите внутри опалубки арматурный каркас.
Разместите и закрепите к арматуре резьбовые шпильки для крепления мауэрлата.
Обеспечьте чистоту резьбовой части шпилек после бетонирования с помощью полиэтилена или ветоши.
Произведите заливку опалубки бетонной смесью.
Выполните демонтаж элементов опалубки после твердения бетона.

На застывший армопояс с резьбовыми шпильками несложно закрепить деревянный брус мауэрлата.

Как надежно зафиксировать мауэрлат – проверенные способы крепления стропил

При сооружении опорной конструкции для крепления кровли важно обеспечить надежность крепления брусьев.

Анкерный болт является распространенным крепежом

Используются следующие методы крепления стропил:

стальными уголками. Металлические элементы Г-образного сечения крепятся с противоположных плоскостей стропильных балок с помощью саморезов, обеспечивая надежное крепление с несущей рамой;
вязальной проволокой. После выполнения отжига проволока становится более мягкой и легко поддается деформации. При диаметре вязальной проволоки 0,5-0,6 мм обеспечивается надежность соединений элементов стропильной фермы;
выгнутыми скобами. Использование крепежных элементов П-образной формы позволяет надежно закрепить стропильные балки к опорному брусу. Скобы забиваются молотком и охватывают поверхность бруса;
металлическими пластинами. Стальной крепеж применяется при сборке стропильной конструкции, изготовленной из металлических профилей. Крепление осуществляется резьбовыми шпильками или саморезами по металлу;
металлическими кронштейнами. Применяются самостоятельно изготовленные кронштейны или покупные изделия. При толщине кронштейна не менее 2 мм обеспечивается надежность анкерного и саморезного крепления;
монтажной лентой. Это проверенный метод крепления, обеспечивающий необходимую жесткость фиксации. Данный способ не вызывает ослабления несущей конструкции в точках фиксации.

Выбор метода крепления осуществляется индивидуально. При этом необходимо учитывать конструктивные особенности здания, а также материалы, из которых изготовлены стены и стропильная ферма.

Для крепления мауэрлата к коробке строения используются следующие технологические приемы:

крепление отожженной проволокой;
монтаж с помощью резьбовых шпилек;
фиксация с использованием химических анкеров.

Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек

Выбирая оптимальный способ крепления, следует учитывать ряд факторов:

габаритные размеры коробки здания;
конструкцию кровельной фермы;
массу стропильной конструкции;
материал стропильных балок.

Остановимся более детально на особенностях различных методов крепления.

Как выполняется надежная установка стропильной конструкции на проволоку?

Стальная проволока традиционно применяется для крепления мауэрлата. Это бюджетное решение, позволяющее надежно зафиксировать опорный брус. Крепление проволоки осуществляется на завершающем этапе возведения стен.

Для обеспечения крепления бруса следует выполнять ряд требований:

Нарезать из отожженной проволоки отрезки нужной длины.
Многократно скрутить проволоку и закрепить внутри кладки.
Запустить свободные отрезки проволочной петли через отверстия бруса.
Тщательно перекрутить проволоку, не допуская ее разрыва.

В участках связывания обеспечивается прочный прижим бруса к опорной поверхности коробки. При выполнении работ важно правильно рассчитать длину проволочных отрезков, позволяющую обеспечить плотный охват мауэрлата. Преимущества проволочного метода фиксации – легкость выполнения работ и незначительный уровень затрат.

Как видно сам мауэрлат и процесс его крепления являются очень важным

Крепление пояса под мауэрлат резьбовыми шпильками

С помощью шпилек, изогнутых под углом 90 градусов, выполняется надежная фиксация мауэрлата на верхнем уровне стены. На конце шпильки, предназначенном для крепления бруса, выполняется резьба М8-М10. Изогнутый конец крепежного элемента, имеющий гладкую поверхность, располагается внутри стенной кладки или в армопоясе. Длина загнутой части составляет 0,35-0,4 м.

Приняв решение крепить мауэрлат на резьбовые шпильки, обратите внимание на следующие моменты:

высоту расположения резьбовой части на расстоянии 0,3-0,4 м от верхнего уровня коробки;
интервал между резьбовыми шпильками, соответствующий расстоянию между стропильными балками;
надежную защиту резьбовой части шпилек с помощью малярного скотча или полиэтилена при бетонировании.

Крепление мауэрлата на резьбовые шпильки осуществляется с помощью гаек, под которые следует подложить шайбы увеличенного диаметра.

Фиксация несущего каркаса на газобетонную стену с использованием анкеров

Метод крепления с использованием стальных анкеров похож на способ фиксации резьбовыми шпильками. Монтаж крепежных элементов производится до заливки армированного пояса бетонным раствором.

При выполнении работ важно соблюдать ряд требований:

выполнить правильную разметку в брусе координат крепления;
соблюдать ровный шаг между стальными анкерами;
выполнять отверстия в брусе, соответствующие по диаметру резьбовой части.

По эффективности крепления данный способ более надежен, если сравнивать с использованием отожженной проволоки.

Блок: 2/4 | Кол-во символов: 9146
Источник: https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu

Особенности монтажа свесов и скатов

При возведении крыши для дома из газобетона, большую роль играют ферма и угол наклона ее скатов. Особенно в том случае если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, на крыше будет долго задерживаться снег, оказывая сильную нагрузку на конструкцию. Это в скором времени приведет к разрушению кровельного покрытия и прочим опасностям.

Чем острее будет угол, под которым установлены стропила, тем меньшую нагрузку будут испытывать стены, быстрее будет исчезать снег на крыше. И свесы перестанут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс монтажа мансардной крыши.

Строительство стропильной системы мансарды — процесс сложный. Перед началом работ запомните некоторые особенности монтажа:

Для стропил используются брусья 10×10, 15××20 сантиметров
Обязательна укладка гидроизоляционного слоя между стенами и мауэрлатом
Узлы мансардной конструкции лучше крепить толстыми металлическими скобами
Дерево, применяемое для конструктивных элементов, должно быть хорошо просушено и обработано антисептическим и противопожарным составом
Предпочтение лучше отдавать хвойным породам деревьев, так как влияние влажности на них наименьшее

1 этап — гидроизоляция места стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции. Для этих целей можно использовать обычный рубероид. Он прокладывается по всему периметру стен и ничем не фиксируется.

2 этап — установка мауэрлата

Мауэрлат — деревянный брус, который крепится по периметру стен дома.

Его следует фиксировать при помощи анкерных болтов, чей диаметр не менее двенадцати миллиметров. Предварительно под них просверливаются отверстия.

Концы анкеров загибают в виде крюка, чтобы предотвратить их дальнейшее выдергивание. Впрочем, есть анкеры с распорной системой внизу. Шаг крепления — 10-15 сантиметров. Место крепления — между стропильными ногами на равном расстоянии.

Если мансардная крыша дома из газобетона будет с двумя скатами, то надо два мауэрлата, если с четырьмя скатами — то четыре.

В качестве мауэрлата используют брус сечением 15××20 сантиметров.

Этап 3 — сооружение стропильной системы

Стропильная система должна быть собрана идеально, ведь она является скелетом крыши. И все нагрузки (ветровые, дождевые и прочие) приходятся на нее. Поэтому важно правильно произвести расчеты с уклоном на климатические особенности своего региона. Сделать расчет сложно, поэтому можно обратиться к профессиональным рабочим.

Делать стропильную систему лучше из дерева хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в дальнейшем от негативных последствий связанных с размножением микроорганизмов и атакой грызунов, надо тщательно пропитать древесину спецсоставами, в том числе и противопожарным.

Конструкция стропил

Стропила бывают висячими и наклонными.

Когда пролет между стенами не более шести метров, то можно устанавливать наклонные стропила. Если пролет в два раза больше, то тут наклонные стропила используются только в том случае, если будет установлена дополнительная опора.

Висячие стропила монтируют тогда, когда пролет между стенами доходит до 12 метров. При этом установка дополнительной опоры не предусматривается.

Подготовка стропильных ног

Стропила будем устанавливать с шагом 60 сантиметров, оставляя отверстия под окна. Брусья для «ног» возьмем сечением 10×10 сантиметров. Длина определяется с учетом наклона скатов и размера постройки (для каждого случая индивидуальна).

Установка балок перекрытия

Для балок можно использовать бревна, брус, или доску, которая укладывается на ребро. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Концы их гидроизолируются двумя слоями рубероида.

Блок: 6/16 | Кол-во символов: 3882
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Металлические шпильки на пластинах

Предварительная установка шпилек в кладку позволяет упростить процесс монтажа мауэрлата и добиться надежной фиксации.

Для этого к шпилькам привариваются перпендикулярно металлические пластины. Изделия устанавливают в кладочный шов перед возведением последнего ряда.

Основная функция пластин – сопротивление выдергивающим усилиям и создание опоры для шпилек. При использовании данного метода в блоках последнего ряда предварительно создают отверстия, затем в них при кладке заводятся шпильки.

Важно сохранить вертикальность кладки последнего ряда. Далее в брусе просверливаются соответствующие отверстия и он буквально «одевается» на имеющиеся выступы.

Отказ от установки армированного пояса при возведении стен из керамзитобетона – неоправданный риск. Поскольку не имеется достоверных данных о сроке службы кровли при использовании альтернативных методов монтажа, рекомендовать их как надежные не приходится.

Каждый застройщик, выбирая такой способ установки мауэрлата действует по своему разумению и не имеет никаких гарантий по поводу надежности такого крепления.

А как вы знаете как крепить мауэрлат к керамзитобетонным блокам без армопояса? Поделитесь своим опытом в комментариях.

Блок: 6/6 | Кол-во символов: 1228
Источник: https://tradinghub.ru/kak-krepit-mauerlat-k-keramzitobetonnym-blokam-bez-armopoyasa/

Крепление мауэрлата к керамзитобетонным блокам

После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Возведение вертикальных стоек

Если крыша на доме из газобетона будет ломаной, то сначала возводятся опорные вертикальные стойки. Они будут служить каркасом стен.

Высота стоек должна быть не менее двух метров, чтобы было комфортно находиться на этаже.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Сечение балок выберите из таблицы.

пролёт (м)/ шаг балки (м)	2	2,5	3	4	4,5	5	6
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250

Между стойками устанавливается балка перекрытия мансарды. Дополнительно ее фиксируют болтами или иным способом.

С ранее выбранным шагом собирается определенное количество стоек П-образной формы. Между ними натягивают шнур и проверяют по уровню. Если высота разная, делают демонтаж одной из арок, после чего подгоняют ее по высоте. Стойки между собой сшивают брусками того же сечения.

Установка коньковых стоек

Можно сразу установить коньковые стойки. Между ними будет смонтирован сам конек, однако можно обойтись и без них.

Установка нижних стропил

Теперь надо установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги нужной длины. В нижней части на ногах стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются при помощи скоб.

Установка верхних стропил

Надо подготовить верхние стропила. Для этого из досок сшивается шаблон. Он устанавливается к концам балки перекрытия мансарды, снимается размер и определяется угол уклона скатов. По этому размеру подготавливается нужное количество стропильных ног, которые потом надежно фиксируются к горизонтальным брусьям.

Монтаж обрешетки

От того, какой кровельный материал выбран, укладывается сплошная или разреженная обрешетка. Сплошная делается при монтаже тяжелых кровельных покрытий.

Монтаж кровельного материала

На подготовленную обрешетку монтируется выбранный кровельный материал, после чего устанавливаются дополнительные элементы крыши — водостоки, защитные трапы и т.д.

Видео о по-этапном строительстве крыши дома из пеноблоков

Начало возведения крыши

Установка балок стропильной системы

Крепление стропил

Подготовка к установке мауэрлата
Что понадобится
Как выбрать способ крепления к стене и форму конструкции
Установка мауэрлата на шпильки к армопоясу или бетону
Способы и расстояние крепления на крышах малого размера

Блок: 7/16 | Кол-во символов: 2873
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Подготовка к установке мауэрлата

Блок: 8/16 | Кол-во символов: 1367
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Что понадобится

Необходимые материалы и инструменты:

Брус сечением 150х150 мм.
Гидроизоляция. В основном для этих целей используется рубероид.
Уровень. Предназначается для контроля за горизонтальностью укладки конструкционных элементов.
Дрель.
Разводной ключ.
Молоток, болты, гвозди.

Если крепление проводится деревянными пробками, то понадобятся некоторые дополнительные элементы:

Бруски из древесины. Их размеры должны максимально напоминать стандартный кирпич.
Стальные скобы. Речь идет об изделиях длиной 250 мм.

Соединения строительными шпильками предполагает наличие:

Г-образных металлических шпилек для мауэрлата диаметром 12-14 см, оснащенных резьбой. Лучше всего, если на резьбовую часть будет припадать 50 мм.
Металлических шайб.
Бетона марки 250. Он необходим, если потребуются обустройство бетонных подушек.
Гаек. Они должны подходить под резьбу металлических штырей. Чаще всего речь идет о резьбе м12.

Блок: 9/16 | Кол-во символов: 1188
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Как выбрать способ крепления к стене и форму конструкции

Концы арматуры, выступающие над брусом, можно попросту загнуть. Также можно провести крепление мауэрлата к армопоясу анкерами.

Блок: 10/16 | Кол-во символов: 1797
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Проблемы крепежа в керамзитобетонных пустотельных блоках

В каждом конкретном случае разрешается действовать так, как будет лучше всего для прочности крепления. Для надежности посадки стержней в бетон их по низу оснащают приваренными пластинами. Как результат, стержни не будут уходить даже во время значительного ветра. Крыши площадью до 200 м2 особо не нуждаются в креплении мауэрлата к бетону: достаточно будет замурованной в кладку арматуры в 3-4 верхних рядах. При этом шаг прутков и стропилин не должны совпадать.

Блок: 11/16 | Кол-во символов: 521
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Установка мауэрлата на шпильки к армопоясу или бетону

Этот способ один из наиболее надежных. Когда проводится погружение шпилек непосредственно в кирпичную кладку, стержни должны располагаться в строго вертикальном положении, с выступом над мауэрлатом 30 мм. Также можно применить способ, в основе которого лежит применение опорных подушек. Его отличие от укладки на монолитный армированный пояс заключается в том, что опорная подушка имеет длину всего 40 см, при высоте 22 см. Перед заливкой бетона резьбовые участки на шпильках оборачиваются скотчем для защиты от попадания грязи в витки резьбы.

Перед монтажом в мауэрлате проделываются отверстия при помощи специального перьевого сверла. Мощность используемой дрели должна быть достаточной для того, чтобы просверливание толстого бруса прошло без загвоздок. Перед этим наносят разметку, для чего брус укладывают на острие шпилек и ударяют по нему тяжелым молотком. Такая простая процедура позволит заполучить четкие отметины в нужных точках.

Блок: 12/16 | Кол-во символов: 1759
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Способы и расстояние крепления на крышах малого размера

Стандартную фиксацию на проволоку осуществляют таким образом:

На начальном этапе середина проволочных отрезков располагается за 4 или 5 рядов до конца стены, на расстоянии 60-65 см. Концы проволоки приподнимаются вверх на 25-30 см. Для защиты от коррозии их можно покрасить.
Если в качестве фасадной отделки не планируется использование штукатурки, внешний отрезок проволоки нужно погрузить в кладочный раствор.
Дождавшись хорошего застывания раствора, концы проволоки скручиваются поверх деревянного бруса: нужно добиться максимально плотного притягивания его к стене.

Блок: 13/16 | Кол-во символов: 2523
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Как закрепить мауэрлат к газобетону без армопояса? Несколько хитрых советов

Иными словами если и вверху, и внизу стропильной ноги изготовить узловые соединения с одной степенью свободы (рис. 20.1) или сделать защемленные концы (вообще без степеней свободы, рис. 20.3), то мауэрлат нуждается в закреплении к стене.

Возможны два варианта устройства мауэрлатной обвязки, принимающей распор от стропил (рис.

23):

брусья мауэрлата связываются в единую жесткую раму по всему периметру здания. Сращивание брусьев производят косым прирубом с креплением болтами, гвоздевым боем или винтами (саморезами или глухарями), а углы рамы — скобами или пластинами. Таким образом, на стене получается жесткая рама, принимающая распор и работающая на растяжение и изгиб. Крепление такой рамы к стене производится либо скобами к антисептированным деревянным пробкам, предварительно заложенным в стену, либо анкерами. Применяться этот способ может только для небольших в плане зданий;
в стене по всему периметру производится заливка железобетонного пояса с выпуском анкеров для крепления мауэрлата. Такой способ рекомендуется для легких стен из газосиликатных, пенобетонных и им подобных блоков. Мауэрлатные брусья, прикрепленные анкерами, распределяют вертикальную нагрузку и передают распор на нижний монолитный железобетонный пояс. Здесь на растяжение и изгиб мауэрлат работает частично, а основное напряжение принимает армированный пояс.

Блок: 16/16 | Кол-во символов: 1453
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Кол-во блоков: 23 | Общее кол-во символов: 40441
Количество использованных доноров: 4
Информация по каждому донору:

https://astgift.ru/kak-ustanovit-maujerlat/: использовано 13 блоков из 16, кол-во символов 24968 (62%)
https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu: использовано 3 блоков из 4, кол-во символов 9992 (25%)
https://tradinghub.ru/kak-krepit-mauerlat-k-keramzitobetonnym-blokam-bez-armopoyasa/: использовано 5 блоков из 6, кол-во символов 4940 (12%)
http://PoPenobloky.ru/beton/gazobeton/kreplenie-mauerlata.html: использовано 1 блоков из 3, кол-во символов 541 (1%)

установка и крепление, методы и свойства материала

На чтение 6 мин. Просмотров 101 Опубликовано 14.08.2020 Обновлено 15.07.2020

Метод строительства жилых домов и подсобных объектов недвижимости из пористых материалов находится сегодня на пике популярности. При этом, большая часть мастеров выбирают для своих сооружений скатные виды кровли. Такая конструкция отличается презентабельным внешним видом, наилучшей эффективностью в плане ветровой и снеговой устойчивости. Возведение крыши предполагает обустройства стропильной системы, которой требуется прочная и надежная опора. Таковой является мауэрлат, сделанный из деревянного бруса. Деталь принимает на себя вертикальные нагрузки и равномерно распределяет их по стенам. В процессе строительства можно хорошо сэкономить и сократить время, если крепить крышу к газоблоку без предварительного монтажа армопояса. Для этого необходимо ознакомиться с технологией и правилами такого решения.

Для чего нужен мауэрлат и его устройство

Укладка мауэрлата на газобетонные блоки без заливки армопояса

Мауэрлат является неотъемлемой частью конструкции крыши, когда используется стропильная система. Наклонным балкам нужна опора, а для этого стены не подходят, так как не обладают должной прочностью, чтобы удержать в себе находящиеся под большим давлением крепежные приспособления. Кроме этого, установленный по периметру строения брус обеспечивает равномерное давление по всей его протяженности. Это предотвращает выламывание или разрушение отдельных камней кладки. Грамотно спроектированная и правильно выполненная укладка мауэрлата на газобетонные блоки обеспечивает стабильное положение стен, не давая им раздвигаться под давлением стропил.

В случае возведения каркаса из древесины мауэрлат изготавливается из бруса сечением от 100х100 мм до 200х300 мм, в зависимости от толщины стен и устройства каркаса кровли. Стыковка осуществляется замковым соединением с закреплением узлов гвоздями, шпильками или саморезами. Древесина укладывается на рубероид после обработки антисептиком и гидрофобным средством.

Если стропила делаются из металла, под них устанавливается швеллер, рельс или двутавр. Стыки соединяются сваркой с последующий накладкой фасонных деталей со сквозной фиксацией болтами.

Свойства газобетона

Привязка мауэрлата к газобетонным блокам тросами

Пенобетонные блоки имеют широкий спектр применения в жилом и промышленном строительстве. Это обусловлено уникальными свойствами материала, который сочетает в себе положительные свойства кирпича и древесины. Газобетон имеет свои преимущества и недостатки, которые нужно учитывать, как при возведении стен, так и при обустройстве крыши.

Блоки обладают следующими особенностями:

крупные размеры, благодаря чему кладка проводится точно и быстро;
идеально ровные грани и плоскости, что дает возможность экономить на клее;
низкая теплопроводность, близкая к хвойным породам древесины;
легкость материала, который не оказывает существенной нагрузки на фундамент;
гигроскопичность — необходима качественная гидроизоляция;
хрупкость, неустойчивость к вертикальным и горизонтальным нагрузкам.

Учитывая такие свойства, многие мастера предпочитают укладывать мауэрлат на газоблок с армопоясом, исключая тем самым любые осложнения. Однако существуют прецеденты, когда поджимают сроки либо недостаточно средств для изготовления железобетонного контура. В таких случаях можно воспользоваться одним из проверенных способов, с помощью которых допускается крепление мауэрлата к кирпичной стене без армопояса.

Особенности конструкции армопояса

Посадка мауэрлата на шпильки без армопояса

Армопояс представляет собой своеобразный железобетонный фундамент под кровельную систему. Данная конструкция имеет большой вес и испытывает сильные ветровые, снеговые и растягивающие нагрузки. Исходя из этого, для крыши нужна прочная, мощная и стабильная опора, которая сможет десятилетиями противостоять влиянию внешних факторов.

Армопояс имеет следующее устройство:

Опалубка. Делается съемной или несъемной. Первый вариант предполагает обустройство холодного чердака, во втором — в качестве опалубки используется утеплитель (пенопласт, базальтовая вата).
Стальной каркас. Обеспечивает контуру цельность и гибкость. Состоит из арматуры, квадратных рамок и угловых деталей. Крепеж деталей проводится с помощью вязальной проволоки.
Бетон. Придает конструкции прочность и постоянство формы. Делается из щебня, песка и цемента в пропорции 3:3:1.
Закладные детали. Служат для крепления мауэрлата. Используются штыри или шпильки.

Ширина армопояса соответствует параметрам стены или берется на 5 см уже. Минимальная высота составляет 15 см.

Методы крепления мауэрлата на газобетон

Принцип использования химического анкера для газобетона

Мауэрлат на газобетон без армопояса можно закрепить несколькими способами. Каждый из них имеет свои особенности и порядок выполнения.

Наиболее распространены следующие:

С применением проволоки. Используется крученая проволока толщиной не менее 6 мм. Опа крепится на возводимую стену перед укладкой последних двух рядов. Шаг — половина расстояния между стропилами. После размещения опорного бруса проволока обкручивается вокруг него, а в последствии и вокруг стропил.
Закрепление шпильками. Используются изделия длиной не менее 80 см. В блоках просверливаются отверстия в соответствии с шагом стропильных ног. Затем они заполняются клеем и проводится погружение шпилек. Следующим этапом является проведение замеров, изготовление сквозных отверстий в мауэрлате и установка его на стены. В заключение опорный брус притягивается к основанию гайками.
Химические анкеры. Здесь для фиксации шпилек используется жидкая инжекционная масса, способная пропитывать газобетон на большую глубину. Благодаря этому отверстия в стенах делаются всего на один блок с небольшим захватом предыдущего. Углубления заполняются клеем, вставляются шпильки. Кристаллизация происходит за 20 минут после чего можно проводить гидроизоляцию и монтаж опорного бруса.
Анкерные болты. Используются изделия стандартной распорной конструкции длиной не менее 60 см. Сначала укладывается мауэрлат, затем через него делаются отверстия с погружением в стену минимум на 50 см. Затем в них вставляются анкерные болты и проводится их затягивание. Плюс этого метода в быстроте и доступной стоимости.

При выборе способа крепления следует учитывать такие факторы, как толщина стен, вес и тип стропильной системы, ожидаемые ветровые и снеговые нагрузки.

Крепление мауэрлата на газобетон без армопояса возможно при обустройстве односкатной крыши, где отсутствует распирающая нагрузка на стены. Отказаться от армопояса можно и случае использования висячих стропил в кровельной системе. Конструкции такого типа создают только вертикальные нагрузки, которые мауэрлат равномерно распределяет по периметру здания.

Технология выполнения работ своими руками

Между газоблоками и мауэрлатом прокладывается защитная пленка от влаги

Монтаж опорного бруса на пеноблоки проводится в следующей последовательности:

Проведение замеров, составление проекта, сметы, закупка материалов.
Изготовление крепежной системы между стеной и мауэрлатом.
Обустройство гидроизоляции.
Установка опорного бруса и проведение его обработки от сырости.

При укладке мауэрлата нужно обращать внимание на стыки, они должны совпадать с крепежами в стене.

Мауэрлат для крыши: тонкости монтажа своими руками

Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.

Мауэрлат — что это такое и для чего нужен

Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.

Для чего необходимо приспособление:

обеспечение ровности крыши;
предотвращение наклонов и перекосов;
устранение парусности;
равномерное распределение нагрузки;
привязка крыши к дому.

Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.

Из каких материалов его можно сделать

Конструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.

Деревянный брус

Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

Доски, скрепленные между собой

При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

Стальной профиль

Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.

Из какого материала вы делаете мауэрлат для крыши?

Размеры сечения мауэрлата СНИП

Рекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции.

Есть несколько требований к сечению:

древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
крепление отдельных элементов происходит за счет прямого замка;
брусья укладывают по всей площади стен.

Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.

Чем крепить мауэрлат

Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.

Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций. Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см. Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.

Крепление анкерными болтами

Для усиления надежности мауэрлат крепят на армопояс с помощью анкерных болтов. Изготовление армированного пояса обязательно в случае использования газобетона. Такие блоки отличаются мягкостью, поэтому вкрутить в них болты невозможно.

Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.

Как крепить проволокой

Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:

За 4-5 рядов до конца каменной кладки размещают куски проволоки.
Расстояние между кусочками соблюдается от 60 см.
Концы проволоки поднимаются вверх на 20-30 см.
Окончания проволочного материала прячут в растворе.
Другой конец проволоки используется для привязывания бруса или досок к стене.

Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.

Использование деревянных пробок

Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат. Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления. Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.

Способы крепления мауэрлата

Приспособление для привязки крыши к стенам может крепиться за счет армированного пояса, а также без его использования. Во втором случае используется косой прируб или другие материалы в зависимости от сырья возведенных стен.

Крепление без армопояса

Для начала важно определить из чего сделаны стены — кирпич, керамзит, газобетон, газосиликат, пеноблок или шлакоблок. Далее используют один из вариантов.

Крепление к кирпичной стене

Сначала проводят подготовительный этап: кладку кирпича заканчивают ровной горизонтальной поверхностью или уступом. В первом случае приспособление для привязки крыши кладется на внутреннюю сторону, а в конце утепляется блоками из керамзита. Крепление производят одним из способов:

вмурованными шпильками;
деревянными пробками;
проволокой;
анкерами.

На конечном этапе кладки обустраивают гидроизоляционный слой. В качестве гидроизоляции используют толь, рубероид, гидроизол или линокром.

Крепление к керамзитоблокам

Наиболее надежным способом крепления к блокам из керамзита является химические анкеры. Из-за особой структуры керамзита другие варианты могут привести к его разлому и конструкция не выдержит.

Химические анкера — специальные составы, которые сделаны на основе химических веществ. Они быстро отвердевают, имеют длительный срок службы и повышенную адгезию.

Химические анкера бывают ампульными и полимерными. Ампульные представлены небольшой капсулой, вставляющейся в блок. Вещество заполняет пустоты, затем в отверстие вставляют анкер. Полимерные закладываются в полость за счет пистолета — дозатора.

Крепление к газобетону

Закрепить мауэрлат на газобетоне реально с использованием стальной проволоки. Для этого выполняют такие действия:

За несколько рядов до окончания кладки блоков размещают проволоку толщиной 6 мм.
Концы проволоки располагают в свисающем виде с двух сторон от блока.
Длина концов должна быть такой, чтобы свободно обвязать брус.
Количество отрезков подбирают исходя из периметра стен.

Затем прикладывают брус и обвязывают его с помощью скрутки. Этот способ оптимален, так как газобетон имеет мягкую структуру камня и другие варианты не подойдут.

Крепление к газосиликату

Для фиксации мауэрлата на газосиликатной стене потребуются оцинкованные шпильки. При размере блоков 375 мм нужны шпильки диаметром 12 мм и длиной 33 см. На концах у шпилек должна быть усиленная шайба. Чтобы крепление было надежным, шпильки устанавливают с одинаковым шагом и заглублением строго по вертикали. В брусе просверливают дырки по диаметру шпильки, затем деревянное изделие надевается на них. Для точности крепления можно изготовить шаблон из доски, в котором надо сделать отверстие и туда вставить шпильку. Для креплений 12 мм требуется отверстие диаметром 14 мм.

Крепление к пеноблоку

Перед тем, как крепить опору к стене, обеспечивают надежную гидроизоляцию. Наилучшим способом крепления будет использование проволоки. На последнем ряду кладки пеноблока продевают стальную проволоку, сложенную в несколько слоев. Ее концы свободно выходят наружу, а середина закладывается под блок. Длина материала должна быть такой, чтобы продеть его сквозь брус и скрутить концы. Количество креплений проволокой должно быть не меньше, чем количество стропил.

Крепление к шлакоблоку

Если строящийся дом маленький, то можно использовать способ фиксации на вмурованные шпильки. Если дом имеет большой периметр, подойдет использование анкеров. Металлические штыри должны выступать из конструкции на 20 см, их шаг должен быть не более 80 см. Расстояние между анкерами размечают заранее, затем вкручивают болты и устанавливают мауэрлат. Перед креплением используют изоляционный слой по типу рубероида.

Крепление к армопоясу

Если дом строится из панельных щитов или ячеистых конструкций, то обустройство армированного пояса для мауэрлата будет обязательным. Перед креплением крыши важно узнать оптимальную толщину, способы изготовления и соединения с армопоясом.

Толщина армопояса под мауэрлат

Толщина армированного пояса обеспечивает надежность конструкции. Минимальные показатели — 15 см, оптимальные — 20 см. Толщина не должна превышать ширину стены. Минимальное сечение армированного пояса составляет 250 на 250 мм. Конструкция должна быть непрерывной, а также иметь одинаковую прочность. Бетонный пояс зачастую монолитный и выполняется за 1 заливку, затем вставляют армирующий слой диаметром не менее 10 мм.

Согласно СНиП армирующий пояс должен быть размером треть с толщины стены.

Как правильно сделать армопояс

Технология сооружения армопояса состоит из следующих этапов:

Монтаж опалубки: используются деревянные доски, боковые упоры или резьбовые шпильки. Длина и ширина пояса должны быть одинаковыми. Верхний край опалубка выставляется в горизонтальной плоскости с помощью водяного уровня.
Установка арматурного каркаса. Сетка из арматуры состоит из продольных стержней диаметром 10-12 мм. Расстояние между ними составляет от 20 до 40 см.

Далее происходит непрерывная заливка бетона марки М200 или выше. Лучше использовать готовый бетон, применяя бетононасос.

Как крепить к армопоясу

Фиксируется мауэрлат с помощью тех же способов — шпильками или анкерами. Последовательность этапов:

в брусе просверливают отверстия;
мауэрлат накладывают на шпильки или анкера;
выполняют изоляцию;
закрепляют болты шайбами и гайками;
подстраховывают соединения контргайками.

Остатки элементов обрезают с помощью болгарки.

Особенности устройства мауэрлата в зависимости от типа крыши

В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.

Для односкатной крыши

Опорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.

Для двускатной крыши

В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.

Для трехскатной крыши

Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.

Мауэрлат для четырехскатной крыши

Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.

Мауэрлат для вальмовой крыши

Брус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм. В вальмовых крышах лучше выбирать мягкую кровлю.

Установка и крепление стропил на мауэрлат

После обустройства и фиксации опорного бруса происходит установка и крепление стропил. Для этого есть несколько правил:

Формирование запилов, обеспечивающих плотное прилегание элементов друг к другу.
В местах соединения со стропильными ногами нельзя использовать подкладки — со временем они истончаются и деформируются.
Для фиксации стропил используют металлические углы, пластины, кронштейны, болты, гвозди, шпильки с резьбой.

Чтобы обеспечить скольжение стропильных ног к мауэрлату используют «салазки».

Гидроизоляция и утепление

Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.

Утепление мауэрлата крыши изнутри

Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.

При покупке утеплителя обращают внимание на его влагостойкость, нетоксичность, огнеупорность и быстроту монтажа.

Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.

Гидроизоляция под мауэрлат

Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.

Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.

крепление, размеры, установка, что это такое?

Мауэрлат представляет собой пояс, который служит для укрепления стропил. Его укладывают по всему периметру строения на верхнем торце несущей стены.

Чаще всего для укладки мауэрлата используют древесину. Если будет установлен каркас из металла, то в качестве основы под крышу выступит швеллер, двутавр или другие изделия из металла.

Мауэрлат — что это?

Прежде чем приступать к формированию крыши, необходимо узнать, для чего нужен мауэрлат.

Он является частью стропильной системы. Назначение данной конструкции состоит в равномерном распределении нагрузки стропил по всей поверхности кровли.

Монтаж мауэрлата обязательно должен проводиться в строениях из пенобетона, блоков или кирпича.

Установка мауэрлата выполняется еще по одной причине — с помощью этой конструкции крыша присоединяется к стенам здания.

Вопросы, как и зачем устанавливать систему, нельзя игнорировать, особенно если в данной местности присутствуют сильные ветра.

Если стены выполнены из блоков или кирпича, то по верху стены следует залить армированный пояс из бетона. В нем следует установить анкеры, к которым будет крепиться система.

После застывания бетона в мауэрлате необходимо сделать отверстия, диаметр которых должен быть меньше диаметра анкеров. Это необходимо для более плотного соединения конструкции со стеной.

У строений, выполненных их дерева, в качестве мауэрлата может выступать венец сруба, но если дом каменный, то верхний слой из дерева необходимо закреплять анкерами.

В домах из дерева конструкцию фиксируют деревянными нагелями. Она должна быть единой для всей длины стены, а не состоять из частей.

Если таким способом элемент установить невозможно, то крепление мауэрлата к стене должно выполняться с помощью большего количества креплений.

Специалисты рекомендуют использовать деревянный брус, у которого сечение составляет 100 х 150 мм или 150 х 150 мм.

Перед тем как закрепить мауэрлат, дерево следует обработать антисептическим средством. Оно защитит материал от гниения и негативного влияния насекомых.

Отдельные элементы собираются в единую конструкцию с помощью прямого замка. Его размеры зависят от сечения брусьев. В замок забиваются гвозди, которые соединяют звенья между собой.

В целом система получается достаточно крепкая. Конструкция впоследствии будет служить основой для крепления стропил.

Функции конструкции

Что такое мауэрлат, представить несложно. Каждый дом имеет фундамент, а конструкцию мауэрлата можно считать фундаментом крыши, который объединяет кровлю и стены строения.

Одна из функций конструкции — служить опорой для стропильных ног. Нагрузка от крыши распределяется по всей верхней части стены.

При выборе конструкции крыши следует учитывать погодные условия.

Если в холодное время года выпадает много осадков в виде снега, то рекомендуется делать остроконечную крышу — она будет снижать тяжесть подтаявшего снега.

Его сила будет направлена не на основание крыши, а в сторону. Мауэрлат в таких крышах необходим, ведь кладка стен может разрушиться под давлением распирающей силы, если стропила будут прикреплены к стене.

Стоит помнить о весе кровли. Он также оказывает давление на стены строения. Если есть мансарда, то для нее также необходимо формировать слой тепло- и гидроизоляционного материала.

Часто на крышах закрепляют водонагревательные приборы, антенны, солнечные батареи, которые утяжеляют кровлю. Установленный мауэрлат принимает вес на себя и распределяет равномерно по краям стен.

Еще одна функция конструкции — удержание кровли. Закрепленный мауэрлат располагается по периметру крыши. Ее наклон снижает парусность, но совсем ее не убирает.

По этой причине важно чтобы мауэрлат был достаточно прочным. К стенам конструкция крепится таким образом, чтобы ее невозможно было оторвать.

Видео:

Иногда фронтоны кровли делают кирпичными, как и стены. В этом случае вес кровли разгружается. Мауэрлат для крыши можно установить на боковых стенах и закрепить внутри фронтов.

Стоит уделить внимание материалу, который используется для формирования основы кровли.

Если выбирается древесина, то следует остановить свой выбор на хвойных породах. Материал нужно обязательно обработать специальным средством, который защитит дерево от насекомых и влаги.

Длина деревянной балки должна быть равна длине стены. Если такого элемента нет, то следует взять две балки, равные по длине, так укладываемый мауэрлат будет лучше выдерживать вес кровли.

Для формирования основания под крышу элементы не обязательно должны быть из дерева. Для стропильной системы можно взять швеллер или стальные балки.

Видео:

Крепление мауэрлата к кирпичным стенам

Класть мауэрлат на кирпичное строение следует по всему периметру. При этом система должна быть уложена близко к внутреннему краю.

Снаружи выполняется небольшой выступ, который будет защищать конструкцию от негативного влияния природных явлений.

Способы крепления мауэрлата могут быть различными. В процессе кладки следует определиться с выбором крепления кровли, так как подготовительные мероприятия для установки крыши будут проходить в определенном порядке.

При обвязке проволокой за 3-4 ряда следует закрепить катанку и поместить ее в стену.

Рекомендуется оставлять такую длину, чтобы вся толщина мауэрлата была надежно зафиксирована. Необходимо сделать столько закладок проволоки, сколько будет установлено стропил.

При креплении крыши с помощью анкеров в кладке кирпича необходимо высверлить отверстия для болтов.

Чаще всего количество элементов крепежа совпадает с числом стропил. Болты вбиваются в отверстия и хорошо затягиваются.

Существует еще один вариант крепления мауэрлата для односкатной крыши с использованием пробок. Предварительно их следует обработать составом против развития гнили, плесени.

Пробки следует заложить в кладку кирпича. Место расположения креплений определяет мастер. Пробки рекомендуется устанавливать за один ряд до края стены.

Любой вариант предполагает их расположение как можно ближе к наружному краю. Система закрепляется к пробкам скобами.

Перед тем как положить кровлю, можно заложить в кладку части арматуры. Они должны быть закреплены в кладке, которая проходит за несколько рядов до края стены.

Ее следует согнуть в виде буквы «Г», короткий край которой должен составить 25 см или немного больше. Этот край следует укладывать в нижний ряд кладки.

Фото:

Длинная часть арматуры должна выступать вертикально. Часть, которая выступает над кладкой, должна быть такая, как сечение мауэрлата, плюс 25 см.

После этого в брусе нужно сделать отверстия в тех местах, где будет проходить арматура. Когда брус будет установлен на концы арматуры, их следует загнуть и зафиксировать скобами.

Как крепят конструкцию к бетонным блокам?

Перед тем как крепить мауэрлат к ячеистобетонным блокам, следует обязательно залить бетонный армопояс.

В опалубку необходимо заложить металлические шпильки, на которых присутствует резьба. Диаметр одной из них должен составить 10 мм или немного больше. Снизу шпильки следует приварить поперечную балку.

Прежде чем устанавливать элементы, необходимо определить их количество. Все крепления следует равномерно распределить по периметру верха стены.

Из армопояса шпильки должны выступать на высоту, равную толщине бруса и плюс несколько сантиметров. Эти дополнительные сантиметры необходимы для затяжки с помощью шайбы и двух гаек.

При разметке бруса следует учитывать расположение стропил. Крепление шпильками должно проходить в центре между двумя стропилами. Нельзя чтобы шпильки находились прямо в месте крепления опоры.

Резьбу на шпильках специалисты рекомендуют обмотать скотчем. В этом случае во время работ с бетоном они останутся чистыми.

После того как армопояс затвердеет, можно укладывать брус. В нем необходимо сделать отверстия, в которые будут устанавливать концы шпилек.

Брус аккуратно вставляют в крепления и затягивают гайками. Спустя несколько дней гайки надо подтянуть и закрепить контргайкой.

Перед тем как сделать конструкцию, надо обработать брусья специальным составом в несколько этапов. Впоследствии древесина не будет гнить, ее не испортят насекомые и плесень.

Независимо от выбранного способа крепления под брусья надо уложить гидроизоляцию. При установке мауэрлата размеры бревна должны быть четко определены.

Видео:

Длина элементов должна соответствовать длине стены. Сращивать между собой брусья необходимо болтами, винтами или гвоздями. Углы рекомендуется усилить, закрепив скобами.

Как выполняется крепление анкерными болтами?

Если планируется сформировать армированный пояс и закрепить уложенный мауэрлат анкерными болтами, то следует провести предварительные работы.

Специалисты считают, что создание армопояса является правильным решением. Этот элемент способствует укреплению коробки строения.

С его помощью можно сделать венец стен ровным. Вся конструкция становится более жесткой, если армопояс выполнен правильно.

Если мауэрлат необходимо крепить к газобетону, то без формирования армопояса не обойтись. Ведь блоки не отличаются твердостью, в них невозможно вмонтировать анкерные крепления.

Оптимальный вариант формирования армопояса на таком материале — использование блоков, имеющих форму «U».

Их следует установить по периметру строения так, чтобы получился целостный желоб. На блоках, которые установлены по бокам, следует сделать пропил, тем самым устраняя промежутки между элементами конструкции.

После того как блоки уложены, необходимо собрать арматурный каркас. Чаще всего применяют арматуру, сечение которой 12 мм.

Она должна быть перевязана поперечными перемычками. Ее следует уложить в желоб и залить бетоном.

Стоит подготовить такое количество бетонного раствора, чтобы его хватило на весь желоб. Процедуру прерывать не рекомендуется, чтобы конструкция получилась монолитной.

Анкеры закрепляют с помощью проволоки. Элементы должны устанавливаться ровно, чтобы вся система была более прочной.

Количество анкеров не должно быть меньше количества стропильных ног. Важно предварительно определить, где будут крепиться стропила.

Видео:

Места установки анкеров не должны совпадать с точками соединения стропильных ног.

После того как бетон застынет, анкеры будут надежно закреплены в нем и привязаны к армопоясу.

В мауэрлате необходимо сделать отверстия, которые будут совпадать с расположением анкеров. Конструкция устанавливается на крепления, после чего затягивается двумя гайками и шайбой.

Если есть сомнения в том, как правильно крепить мауэрлат, то следует проконсультироваться с профессиональными мастерами.

Монтаж мауэрлата на газобетон с Армопоясом и без

Крепление мауэрлата к газобетону или пенобетону, как правило, производится с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен Армопояс?

Как известно, газобетон отличается повышенной чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он треснет или даже потрескается.Для предотвращения таких изменений устроена армопауза, она также исключает скольжение и деформацию блоков, к чему приводит неравномерное давление общей массы.

Что нужно знать

Мауэрлат выполняет функции соединения строительных коробок и стропил, а также отделения нагрузки от конструкции крыши по стенам. Древесина используется в основном для изготовления крепежа. Оптимальный вариант — брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к стене из пенобетона было сплошным по периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбивают гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Бруски должны располагаться с внутренней стороны кладки, на расстоянии не менее 5-6 см от внешней стороны. Для опоры мауэрлата по внешнему краю стены делают кирпичный парапет, отдельные части которого крепятся прямым замком.

Способы крепления мауэрлата к стенам из газобетона

Возможно использование нескольких техник, подходящих для разных условий:

фиксация скобами, заделанными в кладку;
анкерное крепление на основе армопояса;
Крепление мауэрлата к газобетону проволокой.

В последнем варианте провод прокладывается между кирпичами таким образом, чтобы средняя часть находилась под ними, а внешние стороны — снаружи.Длина должна быть достаточной для свободного прохождения через планку и последующего затягивания. Количество ремней должно соответствовать количеству стропил. Затем с помощью металлической проволоки прикрепляют мауэрлат к стене.

Армированный пояс

Крепление мауэрлата к газобетону Газобетон наиболее предпочтительно, так как блоки отличаются недостаточно плотной конструкцией и сложностью монтажа любых замков. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома, в процессе ее обустройства заранее создаются фиксаторы для мауэрлата. Самый простой вариант — использование П-образных блочных элементов в виде желоба по периметру внешних конструкций стены, при этом перерывов быть не должно. Далее образуется пропил на угловых деталях. Для сборки каркаса используется арматура поперечными перемычками, затем ее укладывают в желоб с последующей заливкой бетонной смеси.Для обеспечения монолитной массы заливается за один прием. Перед этим на армированный пояс закрепляют якорь с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также фиксируются на раме по линии натянутого шнура в вертикальном положении. Как и в случае использования стальной проволоки, количество стропильных ног и анкерных зажимов должно совпадать. Необходимо заранее определить оптимальное расположение элементов, во избежание совпадения с местами крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда кровля и стены не испытывают значительных нагрузок. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде L-образной формы. Их фиксация производится при кладке блоков в несколько рядов к верху, при этом длины должно хватить на стопорную гайку и толщину брусков.Процесс аналогичен анкерному методу: планка надевается на шпильки, когда кладка застынет, и фиксируется гайками. Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления образуется за счет прикручивания болтов к раме и их дополнительной блокировки бетоном. Достаточно надеть мауэрлат на шпильки и гайками натянуть его на блоки.

При необходимости монтировать мауэрлат в пенобетон без армопояса в стенах используются монолитные заглушки и подушки. Их размеры должны быть в пределах 400 мм, они представляют собой пазы со структурой арматуры небольшой толщины или металлических стержней, именно на них крепятся анкеры.

Характеристики

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно плоским, даже если использовать шнур и уровень, работать с жидким бетоном сложнее.В первую очередь задается точное расположение крепежа, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Затем к стене крепится брус. Основание стропил фиксируется на болтах, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону должно производиться после выбора способа крепления и предварительного планирования количества и расположения фиксаторов.В первую очередь образуется надежная изоляция между бетоном и деревом. Это необходимо в связи с развитием интенсивной гнили дерева, для предотвращения этого процесса наносится гидроизоляционный материал, укладываемый в два слоя. В нем могут выступать как современные варианты, так и привычные, например полиэтилен или рубероид.

При использовании проволоки отверстия на расстоянии не более 35 см для всех насадок пропускают проволоку, при этом концы скручиваются таким образом, чтобы получить максимальное соединение стены и мауэрлата.

Следует отметить, что полотна пилы не должны использоваться с болгаркой, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время работы.

Раздвижная пара

Установка стропил выполняется после плотного крепления мауэрлата. Стропильная конструкция может иметь шарнирное или жесткое крепление, выбор подходящего варианта зависит от требований, которым должны соответствовать точки крепления мауэрлата к газобетону, общая конфигурация и тип конструкции (навесная или носовая) должны соответствовать.

Навесная версия может иметь разное сопряжение. Самый распространенный — крепление с жестким интерфейсом, при этом нет возможности смещения и поворота. Также используется скользящая муфта, которая обеспечивает движение балки и поворот по отношению к стержню. Последний вариант снижает расширение древесины, вызванное температурным воздействием, и усадку здания, все это препятствует передаче разрывных нагрузок на конструкции стен.

Для создания раздвижного сопряжения используются три метода:

использование специального металлического крепежа для стыковки стропил;
снятие балки со стен и фиксация пластиной;
Создание пилы для стропил и установка ее на мауэрлат с помощью уголков, скоб или гвоздей.

Жесткое спаривание

Реже делают бетонные и деревянные постройки, а также конструкции из бруса. Ввиду того, что как каркасные, так и деревянные дома отличаются значительной усадкой, при отсутствии возможности одновременного смещения здания и кровельного бокса существует вероятность значительного напряжения, вызывающего повреждение конструкции стен и стропил. Для создания жесткого сопряжения необходимы опорные бруски длиной 1 метр, закрепленные на стропильных ногах, гвоздях и стальных уголках.Стропила балка с панелью должна прилегать к структуре мауэрлата в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди устраняют боковое смещение, при этом последние нужно забивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при обустройстве, чтобы можно было предотвратить возникновение проблем с эксплуатацией кровли.При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы желательно обратиться к профессионалам, которые гарантируют получение надежной кровли, которая на долгие годы защитит дом от холода и атмосферных осадков. При строительстве не стоит экономить на этом этапе работ, так как это может повлечь дополнительные финансовые вложения и временные затраты.

по конструкции и назначению. Заливка армопояса в доме из газобетона Как распилить блок под армопояс

— специальная строительная конструкция, укрепляющая здание за счет фиксации кирпичной кладки.Сейсмический пояс незаменим при строительстве архитектурных сооружений. Конфигурация монолитного железобетонного пояса соответствует очертанию дома. Заливка бронепояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется особое внимание, если стоит задача построить объект, обустроить стены и крышу.

Заливка армопояса производится после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого строительного материала с недостаточной прочностью.Крепить балки для установки стропил к хрупким стройматериалам проблематично. Если правильно залить армопояс, вы обеспечите надежность крепления элементов пола. Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строящегося объекта строительства. Он перераспределяет усилия, создаваемые элементами здания. Сейсмический пояс повышает устойчивость конструкции здания к перепадам температур, ветровым нагрузкам и усадке.

Армированный пояс — особая конструкция, которая используется для надежной фиксации кирпичной кладки

Если объект строительства — двухэтажный дом, то заливают два одинаковых бронепояса. Устройство первого выполняется, когда завершено возведение контуров нижнего этажа. На него устанавливаются потолочные элементы. Второй уровень армирования выполняется после завершения строительства второго этажа. Он является основанием для крепления стропил.

Возможность строительства армированного пояса

В каких случаях требуется усиление конструкции, можно ли обойтись без него? Заливка сейсмического пояса происходит в следующих случаях:

недостаточно заглубленный фундамент;
находится в непосредственной близости от оврагов и водоемов;
дом построен в гористой местности;
возможна усадка грунта под здание;
объект находится в сейсмической зоне.

Для чего нужна опорная рама?

Рядный современный материал, применяемый в строительстве, имеет ряд преимуществ. Но из-за недостаточной жесткости негативно воспринимают точечные усилия. Предотвратить разрушение можно, выполнив устройство бронепояс. Это событие является оправданной необходимостью для современных построек, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается естественным воздействиям

Перекрытие кровли воздействует на здание двумя видами усилий:

Вертикальная нагрузка, передаваемая массой крыши и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими.Точечный эффект фермы превращается в равномерно распределенный.
Действие расширения передается на основание за счет опорных стропил. Крыша пытается раздвинуть здание. Этому противодействует пояс, усиленный стальным стержнем.

Функциональное назначение

Армированный каркас выполняет ряд важных задач:

сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
Выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок при укладке;
обеспечение жесткости строящегося здания;
распределения локальных или точечных сил вдоль опорной плоскости опорных поверхностей;
фиксация замкнутой линии, являющейся основанием для крепления кровли.

Вне зависимости от ваших планов по размещению чердака, следующего этажа или крыши над первым этажом дома, помните, что вам нужно позаботиться об усилении конструкции!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть прислоняться к стене, в перекрытии кладки на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляющих собой квадратную конструкцию с размером стороны не менее 250 миллиметров. Если строительство здания ведется из газобетона, то кладку последнего ряда проводят специальными блоками П-образной конфигурации. Эта цепочка представляет собой опалубку для заливки бетона. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется путем установки кирпича половинной толщины, а внутренний — из досок.

результаты
Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Вернуться на

Где бы вы предпочли жить: в частном доме или квартире?

Вернуться на

При построении каркаса обращайте внимание на его непрерывность по всему периметру объекта. В общей системе кровли дома предусмотрены специальные элементы: грядки или стойки для коньков, опирающиеся на другие стены здания, не являющиеся капитальными.В этой ситуации на них также следует соорудить арматурный каркас. Проверьте горизонтальность верхнего края с помощью уровня воды.

Последовательность подготовительных операций

Для армопояса своими руками можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно приобрести все необходимое. Этапы установки включают:

Подготовка к установке. прочный? Какие материалы нужны? Для обустройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо скрепить опалубку гвоздями для обеспечения жесткости. Длина гвоздей до 120 миллиметров позволяет надежно закрепить опалубку для бронепояса. Осторожно загните выступающие части ногтей. Для надежности конструкции направляющие следует крепить к капитальным элементам здания.
Армирующий пояс (сейсмостойкий пояс) — повышает надежность дома и предотвращает появление трещин
Обеспечение неподвижности. Размеры направляющих элементов из балок или досок должны соответствовать толщине стены. Форма крепится к доскам с помощью гвоздей. Опалубка для бронепояса должна иметь жесткость, не расходиться при заливке бетонного раствора.
Герметизация стыков. Заклеиваем торцевые щели густым раствором, который не должен вытекать, оставаться внутри периметра. Также можно добавить пенополиуретан или ленту для заделки зазоров.

Особенности армирования

Для установки арматурного каркаса потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру здания.При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом с внутренней стороной стены здания, а другим — с внешней. Как правильно закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и соединений. Выступающие углы ремня следует загнуть по всему периметру.

После армирования конструкция будет окружена двумя прочными стальными кольцами.Перегородки здания, не несущие силовой нагрузки перекрытия, армируют традиционным способом. Обязательно поверх арматуры установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Прикрепляем сетку к арматуре с помощью вязальной проволоки. При креплении по периметру решетчатой конструкции не допускаются зазоры. Убедитесь, что минимальный вертикальный размер усиленного контура составляет 20 сантиметров. Несущие элементы каркаса перекрываются.Это обеспечит прочность пояса после бетонирования.

Заливка бетоном. В целом этот этап не вызывает затруднений.

Бетонная подготовка

Можно использовать раствор для кладки кирпича на основе песчано-гравийной смеси … Для этого используется речной песок, щебень крупной фракции, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одна часть цемента смешивается с четырьмя частями смеси песка и гравия.Уровень заливаемого раствора контролируется предварительно натянутой строительной нитью.

Заливка бетонным раствором

Требуемую прочность можно обеспечить, соблюдая следующие рекомендации:

№

бетонирование опалубки для армопояса по технологии в один прием;
выполнять работу непрерывно;
желательно наносить раствор бетононасосом прямо в деревянную опалубку;
залейте бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
предпочтительно использовать бетон марки не ниже М 200;

Недопустимы воздушные карманы

, негативно влияющие на прочность.Для устранения используйте специальные вибраторы;
использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает период твердения бетона;
за 3 недели бетонная масса должна стоять;
в жаркий период обильно смочить поверхности водой для предотвращения трещин и прочности застывшего раствора.

Заключительные операции

Каркас опалубки следует демонтировать через неделю после оседания бетона.К этому времени он достигнет своих прочностных характеристик. После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или устройства кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой плит перекрытия. В местах крепления кровельной системы при необходимости проделываются отверстия для анкеров.

На стройматериалах экономить нецелесообразно. Если армированный пояс заполнен с технологическими требованиями, то долговечность постройки и прочность конструкции гарантированы.Армопояс под крышей, следуя этим рекомендациям, делать несложно! Вы можете сделать это сами!

Любая конструкция, без исключения, из любых блочных материалов, будет постоянно подвергаться воздействию природных явлений — вспучивания почвы, осадки зданий и других движений почвы. Кроме того, усиление ветров, а также дождей также может повлиять на целостность всего здания. Именно для исключения различных перемещений здания по верху стен выполняется бетонный бронепояс.А как сделать армопояс своими руками и поговорим в этой статье.

Аппарат Армопояс

Армирующий пояс или, как его иногда называют сейсмический пояс, позволяет повысить прочность всего дома, а также позволяет предотвратить растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явления. Кроме того, если правильно сделать армопояс, он позволяет равномерно распределять нагрузки с крыши или бетонных перекрытий над ней.

Обратите внимание! Даже если полы в доме деревянные, необходимость делать бронепояс не пропадает. Тип перекрытия не определяет, делать бронепояс или нет. В любом случае пояс должен закрывать все стены.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции. Обычный бронепояс имеет два стандартных элемента — жесткий объемный каркас из арматуры, а также бетон, в котором он находится.В целом все довольно просто, но сделать армопояс своими руками без изучения его особенностей, наверное, будет сложно.

Как сделать армопояс — последовательность

Для того, чтобы определить всю сложность работы, а также для более детального анализа способа изготовления армированного ремня, мы разделим технологию изготовления на несколько этапов. Можно сказать, что мы дадим определенные инструкции по изготовлению бронепояса.

Арматурный каркас металлический

Начать сборку каркаса необходимо с того, что сегменты арматуры должны быть установлены в верхней части стены.Для этого нужно просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них кусочки. Арматура устанавливается в точках пересечения стен и по всему периметру конструкции через 1-1,5 мета. Сегменты устанавливаются квадратом из четырех частей, они задают размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены.Для этого продольные стержни привязываются вязальной проволокой к вертикально установленным шпилькам. Таким образом фиксируются два параллельных стержня.

После установки продольной арматуры ее необходимо соединить короткими перемычками через каждые 2,5-3 см. Для перемычек нужно использовать арматурные сегменты.

Аналогичным образом устанавливаются вертикальные сегменты. К ним позже будет прикреплен верхний продольный ряд арматуры. Верхний ряд будет крепиться таким же образом и с таким же шагом, как и горизонтальный.Длина отрезков будет зависеть от общей толщины армопояса. Рекомендуемая толщина армопояса 200 — 250 мм. По этим размерам необходимо определить длину вертикальных сегментов. Продольные стержни арматуры снова крепятся к вертикальным сегментам, которые затем прикрепляются поперечными сегментами. В целом все точно так же, как и с нижним уровнем продольных тяг.

Опалубка

На данном этапе можно действовать двумя способами: либо установить несъемную опалубку, либо сделать разборные доски.Оптимальным вариантом будет сборно-разборная конструкция. Собирается практически из любых досок или листовых материалов. В процессе возведения опалубки необходимо следить за ее верхним краем — разница не должна быть более 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а со второй сниматься после застывания налитого раствора. Если фасад отделан каким-либо материалом или утеплен, то на лицевую сторону можно поставить несъемную опалубку из пенополистирола, которая в дальнейшем станет одним из элементов изоляционного слоя.С внутренней стороны можно положить обычную доску или OSB, которые можно закрепить подручными метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.

Самым сложным моментом здесь будет соединение двух частей опалубки армопояса. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы залитый бетон не раздавил их по бокам. Для этого на верхнем крае опалубки нужно закрепить деревянные распорки с шагом 30-40 см, а также можно стянуть проволокой.Для крепления проволокой необходимо просверлить отверстия в досках и продеть проволоку, которая будет стягивать две части конструкции. После того, как раствор застынет, просто откусите эту проволоку бокорезами, и она останется внутри армированного ремня. После стяжки можно переходить к следующему этапу возведения армирующего пояса.

Заливка бетоном

Здесь нет ничего сложного, кроме поднятия бетона внутри опалубки поверх стены.Но с этим вопросом легко разобраться при заказе. Фирмы, оказывающие услуги по доставке бетона, имеют возможность заказать бетононасос, который перекачивает раствор в любую точку залитого армопояса.

Скажем еще несколько слов о качественной бетонной смеси и способах ее приготовления, если готовить самостоятельно. При заказе марка должна быть не ниже B15. Но если готовить самостоятельно, то состав будет таким: одно ведро цемента и два ведра щебня и песок … Лучше всего готовить бетонную смесь толще, потому что она не будет слишком сильно раздавливать опалубку. Однако у такого раствора есть свой нюанс — смесь в опалубке необходимо тщательно утрамбовать и утрамбовать. В идеале для этого используется глубинный вибратор, но в бытовом строительстве он встречается нечасто. Для герметизации можно использовать либо кусок арматуры, либо кусок деревянного бруска, которым тщательно уплотняется весь раствор в опалубке.

Завершение

Завершающий этап изготовления армопояса своими руками — контроль твердения бетона.Сразу после заливки бетонной смеси лучше всего накрыть целлофановой пленкой. Это необходимо для уменьшения потери влаги и появления трещин на армопоясе. Через несколько дней, когда будет достигнута первоначальная прочность, опалубку можно будет снимать (снимать). Кстати, советуем прочитать статью ««.

На этом, в общем, все. Уточним только одну деталь, касающуюся гидроизоляции армопояса. Обычно на армопояс укладывают мауэрлат для дальнейшего монтажа кровли.Для этого на поверхность бетона для гидроизоляции необходимо уложить рубероид или другой современный битумный материал. Таким образом, вы можете защитить основание вашей крыши от влаги, поступающей со стен.

При строительстве дома из газосиликатных блоков обязательным условием является изготовление армированного пояса из бетонного раствора. Армопояс для газобетона — это монолитный слой бетона, равномерно распределенный по всему периметру стен дома.Такая конструкция на порядок увеличивает надежность газобетонной стены и всей конструкции. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Что нужно для

армопояса в газобетонном доме

Многие начинающие строители не до конца понимают, зачем нужен бронепояс для стен дома. Особенно, если здание одноэтажное.На самом деле необходимость его постройки объясняется следующими причинами:

Ремень связывает всю конструкцию, являясь своего рода ребром жесткости. Это увеличивает устойчивость здания к ветровым нагрузкам, сейсмической активности, подвижкам грунта в зоне застройки, усадке строительного материала. Без такого армирования увеличивается вероятность растрескивания стен.
Вся нагрузка на стены распределяется равномерно, что продлевает срок службы дома.
Благодаря армированному поясу становится возможным изготовление оконных и дверных проемов любой ширины.
Необходимо очень надежно закрепить стропильную систему на крыше, но газоблоки этого не могут обеспечить.

Армопояс габариты

Размеры армопояса зависят от габаритов самой стены:

Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать его больше 30 см.Это неоправданная трата средств с такой же степенью защиты. К тому же на стены будет повышенная нагрузка.
Толщина армированного пояса для газобетона может быть равна толщине стены, а может и меньше.
Сечение бронепояса рекомендуется делать квадратным. Есть правило сопротивления: квадратное сечение более устойчиво к механическим воздействиям, чем прямоугольное.

Варианты изготовления армопояса

Некоторые строители в целях экономии делают из кирпичей бронепояс.Он состоит из 4–5 рядов кирпичей, между которыми укладывается арматура или арматурная сетка. Поскольку кирпичный пояс уступает по прочности бетонному, его можно использовать для возведения небольших построек или хозяйственных блоков.

Разберем, как правильно сделать армированный пояс для газобетона методом монолитной заливки. Существует несколько вариантов изготовления бронепояса, которые приведены ниже:

Использование готовых П-образных блоков

Эти продукты имеются в продаже.В разрезе каждого П-образного блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены — 10 см, а второй — 5 см. П-блоки устанавливаются на обычный газобетонный клей сначала по углам стены, а затем соединяются в один ряд. Блоки укладываются более толстыми сторонами на наружные стены зданий.

Над дверными и оконными проемами устанавливаются деревянные перемычки, которые крепятся вертикальными опорами. Перемычки должны быть заподлицо с верхом предыдущего ряда газоблоков.

Этот способ отличается простотой и быстротой монтажа, но не пользуется популярностью из-за дороговизны П-блоков. Как вариант, вы можете сделать П-образные блоки своими руками, вырезав средние части ножовкой.

Использование дополнительных блоков

Для изготовления армопояса можно использовать дополнительные блоки разной толщины. Для наружных стен используются заготовки толщиной 10 см, а для внутренних — 5 см. Их устанавливают на клей поверх предыдущего ряда. Изоляция должна примыкать к наружным блокам.В зазор между блоками закладывается арматурный каркас и заливается бетон.

Вариант с односторонним дополнительным блоком

Используются дополнительные блоки толщиной 10 см. Устанавливаются на клей с внешней стороны стены. Сразу возле блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для снижения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в него заливается бетонный раствор.

Снаружи дома бетонный пояс не будет виден, поэтому вы можете выполнить любую внешнюю отделку таким же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с двух сторон стены. Внутри опалубки, близко к ней снаружи, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем в опалубку заливается бетон. После затвердевания бетона и снятия опалубки необходимо произвести ремонт утеплителя.Чаще всего это делается совместно с штукатуркой стен или отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона бронепояса выходит за пределы здания, требуется установка обязательной опалубки. Его можно изготавливать из плоских плит, OSB, листов фанеры, ламинированных плит. Опалубку крепят непосредственно к стенам из газобетона с помощью саморезов по дереву. Если используются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы бетонный слой был одинаковой по толщине. Тогда ряд блоков, которые на нем уместятся, не изменит геометрию стены дома.

Сверху на опалубку крепят горизонтальные перемычки, фиксируя ее с двух сторон. Перемычки прикручиваются саморезами или прибиваются через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стен еще не предусмотрена, его можно замаскировать.Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стене. После снятия опалубки остается полость глубиной около 3 см, которой вполне хватает для слоя отделочного материала.

Совет: опалубку устанавливают сразу по всему периметру стен. Это обеспечивает наполнение армопояса за 1 проход.

Армирование бетона

Для увеличения прочности и жесткости бетонного слоя его необходимо армировать.Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех стержней вдоль стен. Арматуру связывают вязальной проволокой через каждые 50 см, чтобы получился квадратный или прямоугольный каркас. Сварку шатунов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри бетонного слоя именно в местах сварки.

Арматурный каркас не должен лежать на газобетоне. Его нужно поднять над ним примерно на 3 см.Для этого используются специальные пластиковые зажимы для армирования. Каркас удобнее вязать внутри опалубки.

Наполнение армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон марки М200 и выше. Его можно купить готовым или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорции раствора:

Цемент — 1 часть.
Песок — 3 части.
Щебень — 5 частей.
Вода — до загустения.
Пластификатор — рекомендованный производителем.

Бетонный раствор смешивается вручную или с помощью бетономешалки. После этого раствор заливается в опалубку. С помощью металлической булавки бетон уплотняют, удаляя из него пузырьки воздуха.

Совет: армопояс рекомендуется заливать за один прием, чтобы предотвратить расслоение нескольких слоев бетона.Если такой возможности нет, то на поверхность залитого слоя устанавливаются деревянные перемычки. После их снятия бетонная поверхность увлажняется, а затем продолжается заливка.

Примерно через 5 дней бетон окончательно затвердеет. Опалубку можно снять. В эти дни желательно поливать армопояс водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

Говорили о необходимости обустройства бронепояса по газобетону между этажами.Нужен ли такой слой бетона внизу мансардного этажа? Разве дом с несколькими поясами не был бы слишком громоздким? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как этот материал не отличается повышенной прочностью. Крепления просто ослабнут от воздействия ветровых нагрузок, и брус сдвинется со своего места.

Кроме того, стены будут усилены, чтобы на них не появлялись трещины. 2 бетонных пояса не утяжелят всю конструкцию, поэтому за сохранность стен можно не беспокоиться.Поэтому бронепояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться размерами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используют всего 2 арматурных стержня.

Мауэрлат должен быть надежно прикреплен к бронепоясу. Для этого еще до заливки бетонного раствора шпильки с гайками поднимают вертикально вверх. Деревянные балки мауэрлат прикрепляют к бетону этими шпильками и закрепляют сверху гайками.

Других отличий в этой конструкции нет.

Бетонный армопояс, изготовленный по всем правилам, придаст зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, сделает надежную крышу. Потратив 2-3 дня на изготовление железобетонного пояса, вы в несколько раз продлите жизнь дома.

Армопояс — обязательный элемент при строительстве дома, выполняющий множество важных функций. О видах, назначении и технологии изготовления армированного ремня мы поговорим своими руками в нашей статье.

Как правило, армирующий пояс — это монолитная железобетонная конструкция, охватывающая несущие или, по крайней мере, внешние стены здания. Названия этого элемента несколько: сейсмический пояс, разгрузочный пояс, армированный пояс, армированный пояс и т. Д. В любом случае это каркас или сетка из арматуры, залитой бетоном. Обязательное условие для любого армопояса — его не следует прерывать, а значит, заливка осуществляется по кругу без перерыва, единовременно.

Армопояс выполняет несколько основных функций:

Укрепляет стены и предохраняет их от «пробора».
Равномерно распределяет нагрузку на стены нижнего этажа от стен верхнего этажа.
Предотвращает неравномерную усадку здания и растрескивание.
Выполняет выравнивание кладки путем распределения жидкого бетона строго в горизонтальной плоскости.
Иногда точечные нагрузки возникают из-за перекосов или ошибок строителей, а использование бронепояса позволяет избежать этих вредных явлений.

В зависимости от способа строительства, этажности здания, типа фундамента и геологических особенностей местности используется от одного до 4 армированных поясов.

Когда армопояс не нужен

Сразу скажем, что межэтажные и подкровельные ремни нужны всегда. В случае монолитного фундамента на подушечной плите ростверк и цокольный бронепояс не нужны.

Также не используются при строительстве деревянных и каркасно-панельных домов, хотя иногда применяют свайные ростверки, когда дом стоит на болотистой почве, а также когда хотят дополнительно укрепить и без того не очень прочную конструкцию.

Свайный ростверк выполняет роль бронепояса цоколя, поэтому конструкция его вполне рациональна. Если не делать ростверк под сборный ленточный фундамент, то второй пояс тоже можно не делать, пользы от него не будет, да и долго такой дом простоять не будет.

Виды армированных ремней

Всего существует 4 основных типа бронепоясов:

Ростверк, или цокольный бронепояс, а также свайный ростверк.
Армопояс между фундаментом и стенами здания, армопояс подвал.
Армированный пояс по верхнему ряду стен, на который будут укладываться плиты перекрытия (межэтажный пояс).
Разгрузочный пояс под крышей, к которому будет крепиться мауэрлат.

Если количество этажей в здании увеличивается, количество межэтажных поясов соответственно увеличивается. Теперь стоит рассмотреть каждый из перечисленных армированных ремней отдельно.

Ростверк

Ростверк — нижний, чаще всего подземный бронепояс, на который опираются стены ленточного фундамента.Также армопоясом называют ростверк, который соединяет отдельные столбы или сваи столбчатого или свайного фундамента. В этом случае он чаще всего играет роль подвального пояса.

Если армированный пояс выполняет функцию опоры стен ленточного фундамента, то необходимо вырыть под ним траншею на глубину, которую должен определить инженер, исходя из климатических, геодезических, сейсмических и других исходных данных местности. выбран для строительства. Дно траншеи засыпают песком, смешанным с щебнем, иногда чистым песком, если почва твердая и не водянистая.

Высота ростверка обычно 30-50 см, а ширина от 70 до 120 см. В отличие от других видов ремней ростверк укладывается под все несущие стены конструкции. Нижний пояс должен быть максимально прочным, ведь на нем будет стоять весь дом. Этот элемент будет испытывать самые серьезные нагрузки, связанные с усадкой и сползанием почвы, воздействием почвенной влаги и т. Д.

Лучше использовать арматуру 12-14 мм с поперечной обвязкой 10 мм.Шаг обвязки — не более 200 мм. Сначала укладываем на землю два арматурных стержня длиной 6 метров и привариваем поперечным куском арматуры по краям и посередине. Остальные поперечные отрезки вяжем проволокой, так как сварка меняет прочность арматуры за счет температурного воздействия, а проще говоря «отпускает» металл.

Далее делаем такую же «лесенку», после чего свариваем эти лестницы с перекладинами на концах и посередине, как и раньше.Остальные перекладины вяжем, просто вяжем! Так у нас получился арматурный каркас, который будет проложен в ростверке. Размеры (толщину и высоту) следует рассчитывать так, чтобы бетон перекрывал арматуру на 5 см со всех сторон. Если арматура касается земли или «выглядывает», она быстро гниет и прочность конструкции нарушается.

Это фундамент дома и он должен быть прочным. Ростверк лучше делать с запасом прочности 20-30%, не щадя арматуру и не экономя на марке бетона.Это окупится позже.

Столбчатый ростверк также распределяет нагрузку и связывает отдельные стойки вместе, не позволяя им раздвигаться. Это также не допускает точечной усадки дома, но заставляет здание «врастать» в землю равномерно и одинаково во всех точках.

Однако свайно-столбчатый ростверк часто делают из дерева, называя его обвязкой. Это не считается бронепоясом.

После того, как стены сборного ленточного фундамента, например, из бетонных блоков или кирпичей, возведены на сплошном ростверке, следует заново возвести армированный пояс.Стены фундамента могут выступать над землей, могут быть заподлицо с ней, бронепояс строим независимо от этого.

Считается, что если ростверк сделан правильно и его прочность не вызывает сомнений, то пояс цоколя особо укреплять нельзя. Но мы строим «на века», поэтому на долговечности дома и его прочности не будем экономить, но и перерасходовать тоже не нужно.

Например, принято считать, что пояс подвала устраивают только по периметру.внешние стены, но если перекрытия — плиты, лучше делать это на всех несущих стенах. Если внешнее утепление стен не планируется, то ширина армопояса равна ширине стены. Если есть утеплитель, то ширину бронепояса нужно делать с учетом утеплителя, либо подготовленные полосы пенополистирола перед заливкой вставить под опалубку.

Арматура в принципе достаточно и сетчатая, то есть без каркаса.Для сетки используем три продольных стержня по 12 мм, шаг поперечных стержней — 10 см. Высота пояса обычно 20-40 см. Лучше сделать 40 или хотя бы 30, так будет прочнее и надежнее. Не забывайте о гидроизоляционных прокладках из двойного слоя рубероида или другого материала, чтобы влага не поднималась в ваш дом по капиллярам бетона. Это, конечно, не отменяет гидроизоляцию фундамента, но ее все же используют обязательно.

Ремень межэтажный усиленный

Межэтажный пояс предназначен для усиления стен и равномерного распределения нагрузки от плит на всю коробку дома. Именно поэтому этот пояс называют разгрузочным.

Он также предотвращает расщепление стен, которые имеют тенденцию к этому под действием осевых нагрузок. Ну и в итоге выравнивает плоскость короны коробки, по которой может «гулять» даже мастер-каменщик.

Межэтажные пояса лучше всего делать с каркасом из 4 продольных арматурных стержней 12 мм, высотой 40 см и шириной стены с учетом теплоизоляции.Его необходимо укладывать на все несущие стены. Многие утверждают, что под всеми стенами следует ставить только ростверк, а плиты перекрытия будут давить на все несущие конструкции, поэтому межэтажный армированный пояс лучше делать вдоль всех стен.

Подкровельный или мауэрлат армопояс

Это тоже довольно важный пояс. Во-первых, распределяет нагрузку со стропильной системы, фронтона и крыши в целом. Во-вторых, позволяет надежно закрепить мауэрлат.В-третьих, он, опять же, выравнивает горизонталь коробки, что важно для успешного строительства стропильной системы, где важна геометрическая точность.

Последний армопояс выполняется по аналогии с предыдущим. Если кладка плит не планируется, то пояс монтируют по периметру наружных стен, а если стропила наклонные, то укладку на среднюю несущую стену, на которую будут опираться коньковые стойки и кровать. , мешать не буду.

Опалубка и бетонные работы

Опалубка обычно состоит из досок, которые собираются в щиты на земле и прикрепляются к стене для быстрой сборки. Иногда доски сшивают арматурой и сваривают привариванием ручки. Также эту роль может выполнять стальная проволока, которую продевают в предварительно просверленные отверстия и стягивают рычагом из арматуры или металлического стержня.

Сверху доски опалубки соединяются обрезками бруса или досок.В целом способы усиления опалубки зависят от способов заливки: если заливка ведется с достаточной высоты, то опалубку следует максимально усилить. Если бетон будет заливать из ведер, то такое перестрахование не понадобится. Особое внимание следует уделить стыкам, углам и поворотам экрана.

Нижняя часть опалубки принимает наибольшую нагрузку, поэтому иногда ее прибивают арматурой с приварной перемычкой, не позволяющей доске отойти от стены.

Арматурный каркас укладывается таким образом, чтобы стержни были покрыты со всех сторон слоем бетона не менее 5 см.

Поскольку заливка осуществляется на высоте, рекомендуется использовать бетононасос или специальную воронку с запорным механизмом, которая будет заполняться бетоном и открываться по мере необходимости для заполнения опалубки. Транспортировать такую воронку следует краном.

Основы монолитного литья, вибрация и другие подобные вопросы подробно описаны в других наших статьях, например, «Как правильно залить фундамент под дом.«О выборе цемента вы можете прочитать в статье« Как выбрать цемент ». Единственное предостережение относительно высотной заливки опалубки — это вопрос безопасности. Также следует осторожно вибрировать, чтобы не повредить опалубку и каркас.

Опалубка снимается ломом или ломом. В жаркую погоду это можно сделать за день, в холодную лучше подождать два-три дня. Марка бетона должна быть не ниже М400.

Итак, вы узнали:

Армопояс — необходимый элемент системы несущих конструкций.
Армопояса бывают нескольких видов, и все они необходимы при определенных обстоятельствах.
Армопояс не является конструктивно сложным элементом.
Стоимость армированного ремня оправдывает получаемую выгоду.

Конечно, лучше, чтобы все работы по определению параметров, применимости, необходимости и других особенностей этого конструктивного элемента, а также его изготовление выполняли опытные специалисты. Это та деталь, которую переделать практически невозможно, но она выполняет важные функции.Поэтому лучше сэкономить на чем-то другом: обоях или перилах на крыльце, а не на бронепоясе.

04.06.2018

Вопрос: Что такое армированный армирующий пояс и его структура

В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости возводимых зданий и на увеличение срока службы. Ведь объекты строительства подвергаются колоссальному воздействию природных факторов. Поэтому строительные конструкции необходимо правильно армировать.Одно из таких укреплений — армопояс.

Армопояс — что это

Армопояс представляет собой монолитный железобетонный контур, который укладывают на все основные стены здания, соединяя их в единый каркас.

Основная задача армопояса — распределить равномерную нагрузку на несущие стены здания и на фундамент.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундамент, под плиты перекрытия и под мауэрлат (брус, на который опираются стропила).

Какие функции выполняет армопояс?

Существует несколько причин, определяющих необходимость устройства армопояса при строительстве дома:

Повышение пространственной жесткости — усиленный пояс соединяет конструкцию здания в единое целое и выполняет функцию жесткого каркаса, благодаря чему здание получает дополнительную устойчивость к негативным факторам, ветровым нагрузкам, движениям грунта, землетрясениям;
Равномерное распределение нагрузок — монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам чердачных и межэтажных перекрытий продавливаться через хрупкий пенобетон и пенобетон;
Выполнение проемов — железобетонная лента позволяет делать проемы любой ширины для дверей и окон в стенах без использования специальных перемычек;
Привязка стропильной системы к стенам — монолитный армированный пояс обеспечивает жесткое и надежное крепление для монтажа стропильной системы кровли, особенно когда стены здания выполнены из легких блоков.

Вам всегда нужен армопояс?

Укрепление дома не всегда необходимо. Рассмотрим ситуации, в которых конструкцией бронепояса можно пренебречь:

фундамент расположен на твердом грунте: каменистый грунт, крупный и крупный песок, грунт, не насыщенный водой;
стены дома будут кирпичные;
Стены дома будут построены из арболитов, толщиной не менее 30 см и прочностью не менее B2.5;
строится коттедж, полы которого будут сделаны из деревянных балок, а не из бетонных плит.

В том случае, если почва на участке слабая и не очень устойчивая, например, пыльный песок, лёсс, глина, суглинок или торф, то строительство бронепояса обязательно.

То же самое, если стены дома построены из легкого и хрупкого керамзита, пенобетона или газобетонных блоков — ответ очевиден, нужен армированный пояс! Это связано с тем, что эти блоки не рассчитаны на движение грунта и точечные нагрузки от плит перекрытия.

Строительная техника Армопояс

Способ возведения монолитного армопояса аналогичен технологии заливки обычного монолитного фундамента:

Связан и установлен каркас из арматуры;
Устанавливается опалубка;
Заливается бетон.

Некоторые дополнительные нюансы, тонкости и мелкие изменения технологии зависят от расположения железобетонного пояса.

Типы армопояс или зоны расположения

Базовый разгрузочный армопояс
или База
(1 уровень — под фундамент) — на эту конструкцию ложатся большие усилия от всей массы постройки и реакции грунта.Основание будет армировано арматурным каркасом, повторяет расположение капитальных стен и забетонируется при формировании ленточного фундамента.

База армопояс
(Уровень 2 — выше фундамента) — ширина этого пояса должна соответствовать толщине стен и пропорционально распределять силы, действующие на фундамент.

Армопояс между перекрытиями под плиты перекрытия
— это неразъемный железобетонный пояс, расположенный между верхним уровнем стен дома и расположенный между этажами перекрытия бетонных плит.Его задача — обеспечить неподвижность несущих стен и не допустить появления в них трещин. Распределяет нагрузки от плит перекрытия по контуру здания и снижает вероятность деформации проемов.

Армопояс последнего этажа под мауэрлат
— этот армированный пояс отливается после возведения последнего этажа и служит основой для мауэрлата. Он компенсирует нагрузку от самой крыши и дополнительно от осадков, снега и ветра.

Армопояс первого уровня (под фундамент)

Чтобы значительно снизить давление дома на землю, армопояс под фундамент следует делать на 30-40 см шире основной бетонной ленты фундамента. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.

Армопояс первого уровня выполняется под всеми несущими стенами конструкции, а не только по периметру наружных стен.Арматурный каркас для него изготавливается исключительно вязанием, а не сваркой. Сварку можно применять только тогда, когда основная арматура предварительно соединена в общую пространственную конструкцию.

Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг — не более 20 см.

Очень важно, чтобы арматурный каркас не касался основания при заливке бетона в фундамент. Якорь должен быть утоплен посередине.Этого можно добиться, поместив под каркас камни или половинки кирпича. Это убережет металлический каркас от процесса коррозии (ржавчины).

Заливку армированной ленты бетоном необходимо производить за один прием. Это необходимо для того, чтобы избежать стыков, снижающих прочность конструкции.

Армопояс 2 яруса (на фундаменте)

Перед тем, как приступить к возведению стен на фундаменте, необходимо залить цокольный армированный пояс. По своей сути он является продолжением основного фундамента и служит дополнительным усилением здания.

Если для вязания каркаса для армированного пояса первого уровня потребовалось 8 стержней основной арматуры, то для вязания каркаса для армированного пояса второго уровня достаточно будет использовать 4 стержня арматуры с диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.

Конструкция залита по периметру здания вдоль внешних стен. Средняя высота от 20 до 40 см. Бетон для заливки бронепояса подвала М200 и выше.

Армированный пояс первого уровня является основой дома, а цокольный пояс является дополнением и усилением несущей способности бронепояса для фундамента. Следовательно, если армопояс первого уровня был заполнен качественно, то пояс второго уровня (подвала) можно сделать не таким прочным.

В целом можно сказать, что сочетание качественных армопоясов первого и второго уровня — это гарантия надежности и долговечности фундамента на любом грунте.

Армопояс для плит перекрытия

Если строится многоэтажный дом, то плиты перекрытия несут сильные нагрузки на стены. Чтобы уменьшить эту нагрузку, на высоте сопряжения также необходимо установить армированный пояс между стеной и плитами перекрытия. Заливается по периметру наружных стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопояса, то желательно, чтобы она была равна ширине стены.

Расстояние между плитой и лентой не должно превышать ширину 1-2 кирпича.Идеальное расстояние от 10 до 15 см.

Арматурный каркас для межэтажного пояса вяжется в виде сетки из двухжильных арматурных стержней толщиной от 10 до 12 мм.

Если кладка стен здания производится из газобетонных блоков, то два тонких блока можно ставить в качестве опалубки по краям и между ними устанавливать арматурный каркас и заливать бетон.

Для стен толщиной 40 см в качестве опалубки можно использовать перегородочные блоки 10 см.

Если толщина стен меньше 40 см, то в стандартном газобетонном блоке можно самостоятельно вырезать желоб для прокладки в него армированного пояса. Или заранее купите специальный пеноблок из пенобетона с готовым желобом.

Армопояс под мауэрлат

Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность надежного крепления кровли (мауэрлат + стропила) и устройства деревянных и бетонных перекрытий между чердаком и последним этажом.

Армопояс под мауэрлат, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, поскольку вертикальная нагрузка, приходящаяся на этот ремень, минимальна.

Мауэрлат крепится к бронепоясу с помощью анкерных стержней с резьбой, диаметр которых должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и удерживаются в нем за счет кривизны.

Чтобы в дальнейшем не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними необходимо рассчитать заранее, чтобы в дальнейшем они находились посередине между стропильными конструкциями.Главное, чтобы стропильные ноги не совпадали со шпильками. После заливки бетоном длины шпилек должно хватить, чтобы на них установить мауэрлат и закрепить двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетона между каркасом и внешней поверхностью бетона оставалось не менее 3-5 см.

Лента армированная кирпичная

При строительстве больших домов, особенно многоэтажных, арматурный пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где не требуется мощное армирование, пояс выкладывают из кирпича.

Кирпичная лента Armo design представляет собой от 3 до 5 рядов кирпичной кладки, армированной армирующей сеткой. В швы каждого ряда кирпича на раствор кладут стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек около 3-4 см.

Ширина кирпичного пояса должна быть равна ширине несущей стены.

Иногда для усиления прочности конструкции кирпич кладут не горизонтально, а вертикально по торцам.

Нужно ли утеплять армопояс

С точки зрения теплоизоляции, армирующий пояс не очень хорошо себя показывает, и в зимний период через него теряется некоторое количество тепла. Из-за этого внутри может образовываться конденсат, который приводит к образованию плесени.

Чтобы этого избежать, при строительстве армированного пояса необходимо его снаружи утеплить с помощью теплоизоляционных материалов.

«А как утеплить армопояс» — спросите вы. На этот вопрос есть несколько ответов. Самый распространенный материал — пенополистирол, но также можно использовать пенобетон и пенобетон.

Главное, что перед выполнением каркаса вязкой арматуры и заливки бетона необходимо учесть и не забыть оставить место (с внешнего края стены) для укладки утеплителя.

Бетон какой марки нужен для армопояса

Для изготовления армированного пояса под плитами перекрытия и стропильными системами минимальным требованием является использование бетона марки М200 или М250 или выше. Необходимый бетон можно купить в готовом виде или замесить самостоятельно из цемента М400.

Чтобы сделать бетон самостоятельно, важно знать пропорции компонентов.

Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор — добавка, повышающая подвижность и текучесть бетона.

По водоцементному соотношению. Она должна быть в пределах от 0,5 до 0,7 на единицу цемента, другими словами, на 10 частей цемента должно приходиться от 5 до 7 частей воды.

Избыточное количество воды в бетоне отрицательно сказывается на его характеристиках и делает его менее прочным.

Стоимость наполнения армопояса

Стоимость армопояса рассчитывается для всех конкретных проектов всегда индивидуально. Учитываются основные параметры конструкции и материалы, из которых будет построен дом.

В первую очередь, в зависимости от того, из чего сделаны стены здания, определяется технология изготовления бронепоясов для фундамента, для малуэриата (кровли), а если в здании несколько этажей, то для этажей. .

Как правило, арматурные пояса требуются при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистиролбетон, керамзитобетон и арболитобетон. Это связано с тем, что блоки из этих материалов не обладают высокой прочностью и боятся высокой сейсмической активности, неустойчивых грунтов и точечного давления со стороны кровли.

Расчет стоимости заливки бронепояса — задача несложная, так как дома практически всегда разные и в каждом проекте есть множество факторов, которые повлияют на конечную цену.

Если вы обратитесь к частному мастеру Михаилу Долгих, он поможет определить и просчитать все работы по устройству бронепояса для вашего дома.

Стоимость заливки армированного ремня обойдется в 250 руб. за погонный метр.

Доверие профессионалам

Установку армопояса следует доверять только профессиональным строителям.

Выбирая исполнителей работ, обращайте внимание только на узкоспециализированных профессионалов, которые уже несколько лет крутятся в своей сфере и хорошо знакомы с особенностями установки такого типа конструкции.

В стоимость работ должна входить оплата бригады, всей техники и оборудования, необходимого для строительства.

С квалифицированной строительной бригадой вы можете сделать надежную конструкцию дома, а опытный прораб поможет вам минимизировать время и стоимость сметы.

Чтобы узнать цену армопояса в проекте вашего дома, свяжитесь с нашим специалистом по контактам, указанным на сайте.

Заливка армопояса бетононасосом. Армопояс для дома из газобетона

Армопояс функции

Применение газобетона при строительстве домов связано с устройством армированного пояса.

Схема армирующего пояса в газобетоне: 1 — стена, 2 — перекрытие, 3 — арматурный пояс, 4 — мауэрлат, 5 — элементы кровли.

Монолитный пояс, расположенный по всему периметру здания, еще называют сейсмическим поясом, разгрузочным поясом, бронепоясом. Эта конструкция круглая, замкнутая и непрерывная.

Если разработан проект на строительство двухэтажного дома, то потребуется проложить не менее двух бронепоясов, которые будут располагаться на стыке первого и второго этажей, а также второго этажа и крыша. Чаще всего при строительстве дома из газоблоков не обходятся двумя поясами, так как может понадобиться и третий монолитный пояс — для фундамента.

Газобетон имеет свои достоинства и недостатки. Достоинства:

Стоимость строительства. почти в три раза дешевле кирпичного.
Газобетонные блоки легкие, морозостойкие, влагостойкие. Они устойчивы к биологическим воздействиям, огнестойки.
Срок службы жилья не менее ста лет.

Все необходимые материалы перечислены ниже:

Газоблоки.
Клей.
Арматура.
Доски.
Такелаж из газобетона.
Бетонная смесь.
Вода.
Скала.
Осколки щебня или кирпича.
Нарезчики стен (ручные, электрические).
Поперечные сечения.
Изоляция.

Создание опалубки

Для устройства опалубки используется вязальная проволока и распорки из дерева, представляющие собой бруски, длина которых составляет 15 см.Стягивать арматурные стержни сваркой не рекомендуется. Сварку можно применять на углах контура и в местах пересечения стен. Стягивать стержни необходимо прямо в опалубке, иначе каркас будет сложно поднять. Их устанавливают внутрь опалубки и заливают бетоном. В опалубку устанавливают каркас из арматурных стержней диаметром 10-20 мм.

В разрезе пространственный арматурный каркас для бетонной конструкции может быть либо треугольником продольной арматуры, либо квадратом, то есть с двумя нитями снизу и одна сверху, или двумя снизу и двумя сверху.Иногда используют две нити, например, в коттеджах с светлым полом: получается плоский арматурный каркас.

Поперечная арматура должна проходить на расстоянии 20-25 см и иметь диаметр 8 мм. Сама рама должна находиться на расстоянии от газобетона внутри опалубки, которая поддерживается крепежными звездочками, размещенными под нижними стержнями арматуры. Для этой цели можно использовать камни или кирпич, при условии, что расстояние от арматуры до каждого края конструкции должно быть не менее 5 см.

После того, как каркас собран и опалубка готова, их выравнивают с помощью уровня. Перед бетонированием опалубки укладываются шпильки диаметром 10 — 12 мм, которые устанавливаются на расстоянии 1 м, фиксируются вязальной проволокой к каркасу арматуры. Для наилучшего сочетания блоков и армированного ремня перед заливкой можно вбить ряд гвоздей в верхний ряд газоблоков.

Наполнение армопояса

После завершения всех работ по опалубке можно приступать к заливке конструкции монолитного пояса бетоном.Товарный бетон можно приобрести заранее, он должен быть марки М200 и выше. Процесс создания бетонной смеси трудоемок, но не сложен; в него обязательно должны входить цемент, песок и щебень в соотношении 1/3/5. Разбавив эти компоненты водой, весь раствор следует тщательно перемешать до необходимой консистенции с помощью бетономешалки.

Опалубка заливается единовременно, а не по частям, либо можно установить перемычки между слоями бетона из досок или частей газоблоков.При следующей заливке бетона требуется удалить перемычки из бетона, залить швы водой и залить раствором опалубку.

При заливке бетона необходимо удалить все пустоты, которые в нем есть, с помощью куска арматурного стержня, который должен пробить бетон, уплотняя его структуру. Если погода благоприятная, то на пятые сутки опалубку снимают, получается уже готовый армированный пояс.

Создаваемый по периметру здания требует утепления, чтобы перекрыть мост холода.Лучше всего продвинуть опалубку глубже в стену, заполняя образовавшиеся ниши материалом для теплоизоляции. После заливки бетона его необходимо накрыть пленкой, чтобы влага не испарялась быстро. Так бетон быстрее схватится и станет прочнее. После очистки ремня от строительного мусора требуется покрыть его грунтовкой с помощью жесткой кисти. Утеплить пояс можно с помощью листов экструдированного пенополистирола «ТехноНиколь», а также других утеплителей.Монолитный пояс утепляют листами, склеивая специальным клеем для пенополистирола, не доходя до 1 метра от входа в помещение. Этого будет достаточно, но можно со всех сторон, предварительно рассчитав площадь утепления.

Армопояс для газобетона, являясь обязательной монолитной конструкцией, придаст строительной конструкции дополнительную прочность. Более того, если после процедуры заливки бетонной смеси раствор подвергнуть вибрации с помощью вибромашины, чтобы исключить образование пустот.

Армопояс на газобетоне — это железобетонная конструкция, служащая для укрепления стен домов. На газобетон по всему периметру зданий и сооружений устанавливают бронепояс, чтобы он повышал устойчивость к перепадам температур, проседанию грунта под конструкцией и противостоял силе ветра. Также желательно использовать бронепояс по газобетону при строительстве домов на наклонной местности.

Армопояс

применяется для усиления дома по всему периметру, а также:

В том случае, когда конструкция из газобетона не способна выдерживать нагрузки при использовании точечных креплений для каркаса крыши.На плитах образуются трещины и сколы.
В конструкции с подвесным каркасом крыши нагрузка воспринимается на кирпичные и газобетонные стены. В этом случае армирующая стяжка играет важную роль и не даст дому «лопнуть по швам».
Когда балки навесных крыш, прикрепленных к газобетонному материалу, несут точечную нагрузку, что приводит к ослаблению прочностных характеристик зданий и сооружений. Образуются трещины, сколы, разрушения.Чтобы этого не произошло, точки с нагрузками и место под кровлей укрепляют бронепоясом.

Армирующий пояс из железобетона применяется при:

деформации стен из-за движения и неровностей грунта;
необходимость придания зданиям дополнительной прочности;
необходимость разложить нагрузки по стенам;
предотвращение точечных нагрузок за счет крепления балок к фрезам зданий и сооружений с помощью шпилек и анкерных болтов.

Армопояс для газобетона должен быть прочным, так как он играет большую роль в долговечности построек, а значит, должен повышать устойчивость стен к различным нагрузкам.

Где это установлено?

Закрепить бронепояса на газобетоне начинают с определения его местоположения. Район применения следует выбирать исходя из его основной функции — повышения прочностных характеристик построек, в которых присутствуют отрицательные бытовые условия и проходимость грунта.

Моноблочная железобетонная конструкция состоит из нескольких поясов. Для изготовления первого пояса устанавливается верхняя часть фундамента. Начинка проходит под лентой. При использовании второго ремня установка происходит поверх опор. Эта конструкция является основанием для несущего фундамента.

Первый ростверк высотой 350 мм и шириной 1000 мм. Эти размеры являются приблизительными, так как они зависят от условий окружающей среды:

влажность;
температурный режим;
смена почвы.

После установки винтовых свай они соединяются между собой ростверком — поперечными стальными стержнями.

Должен располагаться по периметру конструкций и под несущими стенами. Такой фундамент обеспечит надежность зданий и сооружений. Установите вторую армирующую ленту высотой 300 мм и такой же ширины, как стена. Второй слой не обязателен.

Третий слой укладывается под барьерные плиты. Обеспечивает стяжку стен и предотвращает растрескивание.Четвертый применяется при возведении кирпичных и газобетонных конструкций и устанавливается для плит заграждений второго этажа.

Методы устройства

Строительные работы начинают с расчета размеров и формы бронепоясов. Изготовить армированный пояс для газобетона можно двумя способами:

с использованием опалубки;
с использованием газоблоков.

При установке натяжных конструкций используются следующие материалы и инструменты:

рулетка;

Бетономешалка

;
досок;
фитингов;
молоток;
оборудование при работе с газобетоном;
крепежные изделия;

Клей

;

Бетономешалка

;
бетонный раствор и ингредиенты для его приготовления;
изоляция;
камень.

С опалубкой

Перед началом работы сделайте деревянную опалубку … После ее установки монтируется арматурная конструкция и все заливается бетоном. Опалубка используется в виде блоков П-образной формы. По окончании работ получившуюся конструкцию покрывают слоем утеплителя, за счет чего снижается теплоотдача через арматуру.

Материалы и инструменты

Для изготовления опалубки используются следующие материалы:

Доски с плоской поверхностью.
Фанера, которая должна быть влагостойкой. Для этого поверхность фанеры обрабатывают покрытием на основе полимерных материалов.
Изоляционный материал. Которая имеет низкую насыпную плотность и устойчива к механическим воздействиям.

Необходимые инструменты:

строительный уровень;
молоток;

Рулетка

;
ножовка;
досок разных размеров;

Отвес

;
дрель;

Саморезы

;
проволока;
крепление.

Установка опалубки

Приступают к установке опалубки одновременно по всему периметру конструкции. Начинают крепить опалубку саморезами или гвоздями. После этого к щиткам прикрепляется распорка и для увеличения прочности они соединяются между собой проволокой. Для обеспечения тепла в здании внутренний слой опалубки укладывается изоляционным слоем.

После сборки каркаса применяют строительный уровень для обеспечения ровности конструкций.Для получения хорошей связки газоблоков с бронепоясом еще до этапа заливки в их верхний слой вбивают ряд гвоздей.

Монтаж арматуры

Монтаж арматуры возможен с двух и четырех стержней. При первом варианте бетонные плиты устанавливаются с шагом в полметра. В конечном итоге каркас будет напоминать ступеньки. Такая конструкция подходит для фундаментов с небольшими нагрузками.

Для более сложных и тяжелых вариантов используется база из четырех стержней, которая также соединяется перемычками.В результате конструкция будет в виде четырехгранной фигуры. При установке фурнитуры необходимо соблюдать пятисантиметровое расстояние от края конструкции. Соединение элементов осуществляется проволокой, предназначенной для привязки арматуры, но ни в коем случае не сваркой.

Заливка

Заполнение опалубки бетоном.

Как только завершатся работы по установке опалубки, начинают заливку бетонного раствора в монолитный каркас.В состав бетонной смеси входят следующие компоненты:

песок;
щебень;
цемент;
вода.

С помощью бетономешалки тщательно перемешайте ингредиенты до образования однородной структуры. Заливается опалубка за один прием. После этого образовавшиеся пузырьки воздуха удаляются с помощью трамбующих механизмов. Монолитный слой укладывается изоляционным материалом.

Использование газоблоков

Установка бронепоясов с помощью блоков не требует больших усилий.Установка проста и не занимает много времени. На стены укладывают газоблоки, оставляя пустоту в центре рядов, после чего этот зазор заполняют бетоном.

Применение газоблоков для армопояса обеспечивает надежность и долговечность построек.

Материалы и инструмент

Для установки армопояса необходимы следующие материалы:

клеевой раствор;

Слой гидроизоляции

;

Саморезы

;
дюбелей и анкеров;
гвоздей.

Для изготовления армопояса вам понадобятся следующие инструменты:

строборез;
кв .;
пила;
вагон;

Молоток резиновый

;

Зубчатый шпатель

Установка блоков

При установке бронепояса газоблоки устанавливаются с помощью клеевого раствора. Укладка происходит по отметкам на блоках и балках. Затем устанавливается арматурный каркас и заливается бетон. Во избежание появления пузырьков воздуха применяют тромбирование бетона. Армопояс годен к использованию после набора прочности бетона. Используя П-образные блоки, они сокращают трудозатраты и увеличивают теплопроводность конструкции.

Арматура

Для предотвращения появления трещин при строительстве крупного объекта. Для этого в наиболее уязвимых местах закрепляется армирующий материал:

Каркас, состоящий из 2-х рядов проводов, которые соединяются перемычками.Каркас укладывается в один слой.
Стальная арматура, с помощью которой два ряда укладываются параллельно друг другу.

Перед началом работ по монтажу арматуры вырезаем пазы в пенобетоне и заливаем клеевым составом … После этого в них вставляется арматура и удаляются остатки клея.

Заполнение

Важно правильно заполнить емкости на этапе наполнения. Раствор заливается в половину формы, так как бетонная смесь способна подниматься.Затем выпуклость над емкостью срезается металлической нитью и оставляется раствор для затвердевания. При заливке необходимо исключить появление сквозняков в помещении.

Особенности установки

Для того, чтобы армопояс выполнял необходимые функции, важно правильно его установить:

произвести геометрические расчеты и подготовить необходимые инструменты и материалы;
закрепить опалубку;
маркировать стены;
готовят раствор непосредственно перед его применением, используют бетон марки до М200;
для бронепояса нужно выложить кирпичи так, чтобы между ними был зазор;
используйте ростверк при строительстве дома из блоков.

Перед тем, как сделать армопояс из кирпича в газобетонную стену, необходимо будет произвести расчеты. Для создания армированного пояса рекомендуется покупать арматуру, вязальную проволоку, песок, бетонный раствор М200. Армированный кирпичный пояс для дома — кладка обыкновенная, армированная арматурой.

Правильно построенный армопояс защитит дом от различных нагрузок, возникающих под воздействием внешних и внутренних факторов.

Внешне армопояс напоминает железобетонную ленту.При проведении строительных работ специалисты советуют организовать несколько таких поясов. Нижний слой конструкции — ростверк. Он создается путем бетонирования траншеи, подготовленной для ленты основания. Его высота колеблется в пределах 30-40 см, а ширина 70-120 см.

Ростверк, в отличие от других поясов, устраивается под несущие конструкции из газобетона. От этого слоя конструкции зависит прочность армопояса. Следующий слой конструкции устанавливается на фундамент наружных стен.

Такой бронепояс распределяет весовое давление по всей площади фундамента дома. Этот пояс менее мощный, чем ростверк. Для армирования второго пояса потребуется арматура диаметром 10-12 мм. Этим слоем всей конструкции оборудована конструкция любого здания.

Еще один армопояс оборудован кладкой под потолок. Предназначен для:

снос стен;
Распределение и прием нагрузки на кирпичную кладку и проемы.

Четвертый кирпичный монолитный пояс выполнен под перекрытием второго этажа.

Конструктивные характеристики

Параметры кирпичного армированного пояса для стены из газобетона зависят от габаритов самой стены. Если в процессе возведения здания были уложены однослойные стены шириной 30 см, то ширина внутреннего бронепояса должна быть 25 см. Высота конструкции должна равняться ее толщине. Специалисты не советуют делать монолитный пояс высотой более 30 см.

Если в здании предусмотрено устройство легкого перекрытия, делается плоский бронепояс высотой 10 см. В плоскую конструкцию можно установить 2 продольных арматурных стержня (если ширина газобетонной стены превышает 3 см). Джемперы укладываются с шагом 50 см.

Если при строительстве здания из пеноблоков планируется установка тяжелых бетонных плит перекрытия, необходимо будет оборудовать монолитный армированный пояс объемным каркасом из металлических прутков.

Укладка такого каркаса производится с учетом углубления арматуры в бетон на 5 см. Чтобы поднять нижнюю арматуру над блоком, используются подпорки подходящего размера.

При изготовлении объемного каркаса продольная и поперечная арматура соединяется проволокой. Это обеспечит достаточное сопротивление динамическим нагрузкам армированного ремня.

Но на стыке внешней и внутренней стен, а также на углах здания стержни соединяют сваркой.

Приготовление ростков

Для определения глубины фундамента учитываются климатические и другие условия. Затем нужно вырыть котлован под наружными газобетонными стенами дома. Если земляные работы производятся с помощью специальной техники, то после них стены выравниваются вручную. Глубина траншеи доводится до нужного уровня.

Внизу устраивается песчаная подушка 5-10 см. Если слой подушки толще 10 см, то дополнительно укладывается щебень или гранулированный шлак.К преимуществам последнего насыпного материала можно отнести способность «переходить» в бетон. В процессе утрамбовки траншею поливают водой.

Армирование производится сеткой из стержней толщиной 1,2 см. Не допускать контакта арматуры с грунтом. Для этого рекомендуется над песчаной подушкой приподнять сетку с помощью кирпичей.

Если грунтовые воды находятся близко к поверхности, необходимо будет увеличить прочность ростверка. Для этого используется арматурный каркас, состоящий из двух сеток.Устанавливаются на нижнем и верхнем краях армопояса.

Для соединения элементов арматурной сетки используют проволоку. Эту работу нельзя выполнять сварочным аппаратом.

Для бетонирования траншеи применяют раствор М200. Металлические маяки используются для контроля высоты заполнения.

Изготовление 2, 3 и 4 слоя конструкции

Второй армопояс оборудуется на фундаментных блоках под стены из газобетона. Возводится такая конструкция под наружные стены из бетона прочностью более М200 и арматуры диаметром 10-12 мм.Его высота 0,2-0,4 м.

Для усиления однослойной сетки используются стержни большего диаметра.

Стена из газобетона цокольного этажа может иметь толщину 61 см, что дает возможность не обустраивать опалубку, а использовать кирпич. По краям выкладываем сторону в 1/2 кирпича, укладываем арматуру, бетонируем. Важным условием при устройстве второго бронепояса является наличие первого слоя. В противном случае первая конструкция окажется бесполезной.

Для установки опалубки для 3-го и 4-го армопояса применяют несколько способов:

крепление щитов снизу анкерами — для увеличения прочности на анкер приваривается металлическая заглушка;

К кирпичам крепятся деревянные щиты

, в опалубке проделываются отверстия под грибок, при этом соблюдается шаг 70 см, затем вкручиваются саморезы, верхние части щитов опалубки закрепляются досками соответствующего размера.

Армопояс проходит испытание на прочность перед заливкой.В противном случае он сломается в процессе бетонирования.

Устройство армопояс повышает прочность несущих стен и устойчивость всей конструкции к различным нагрузкам: неравномерной усадке грунтов и предметов, ветровому воздействию, сейсмическим колебаниям и перепадам температур.

Армопояс фото прибора

Опалубка для армопояса. Виды и способы устройства

Армопояс представляет собой монолитную железобетонную конструкцию. Ремень имеет кольцевой контур, плотно прилегает к стенкам, не имеет разрывов (щелей) в теле.Решение вопроса: как правильно сделать армопояс начинается с устройства опалубки. Самый доступный материал для опалубки — доска. Опалубка для армопояса выполняется либо из отдельных досок, либо из готовых деревянных панелей, соединенных между собой снаружи деревянными обрезками. Снизу доски крепятся к стене саморезами. Сверху противоположные стенки опалубки соединяются деревянными стяжками (на гвоздях). Шаг завязок — 80 см, но не более 100 см.

Армопояс своими руками

Выполняя армопояс своими руками, можно использовать другой вариант его создания, в котором опалубкой служат не деревянные конструкции, а П-образные блоки из газобетона. Блоки желоба укладываются одинаковой ширины со стеной и имеют внутри полость для укладки соединенного арматурного каркаса и бетона. Особенно выгодно расположить пояс с такой «опалубкой» вдоль внешних стен, поскольку боковые стенки П-образных блоков выполняют функции утеплителя и исключают образование «мостиков холода».Недостаток лотков-блоков — высокая цена.

Как правильно сделать армопояс

Геометрические и технические характеристики монолитного сооружения определяются расчетным путем. Обычно ширина пояса равна ширине стены, 30-50см. Поскольку опора сборного или монолитного пола на стены составляет всего 120 см (на практике — 150-200 см), то исходя из этого ширину пояса можно принять как меньший размер. Рекомендуемая высота армопояса — 30см.

В коттеджах, где планируется создание светлых полов, допускается установка в пояс плоского каркаса. Каркас лестницы готовится прямо на стене, прямо в опалубке. Он состоит из 2 стержней (3 стержня на широкую стенку) периодического профиля (расчетный диаметр), соединенных между собой поперечными стержнями. Шаг стержней — 50 см. Армопояс под плитами перекрытия несет более высокие нагрузки. Поэтому каркас делается объемным из 4 или 6 продольных арматурных стержней и обвязывается поперечными хомутами.

Армопояс по газобетону

Каркас со всех сторон должен иметь защитный слой из бетона 4-5см. Снизу его укладывают на подпорки из кирпичной или бетонной крошки. Стоит отметить, что на газобетоне армированный пояс устраивают не только по наружным стенам, но и по несущим внутренним стенам … А если по длине стены поперечные стержни и хомуты можно соединить вязальной проволокой. , то в углах конструкции и в местах ответвлений каркаса к внутренним несущим стенам соединение продольной арматуры и поперечных элементов выполняется сваркой.Рамка уровня устанавливается строго горизонтально.

Армопояс под мауэрлат

При установке стропильной конструкции крыши ее нижний ряд — мауэрлат крепится к несущей стене специальными анкерами и шпильками. Сама стропильная система создает разрывную нагрузку, которая может привести к деформации стен. Армопояс под кровлей обеспечивает прочность стен, стабильную жесткость кровельной системы. Он будет выполнен так же, как и процедура установки монолитного пояса под полом.Армопояс под мауэрлат служит как для распределения нагрузки по всей поверхности стены, так и для прокладки в ней крепежа для самого мауэрлата.

Как заправить армопояс

Задача: как залить армопояс решается на завершающем этапе устройства монолитного строительства. Для заливки можно использовать готовую товарную бетонную смесь марки М200 (В15). Другой вариант — бетонирование на стройплощадке. Цемент М400, песок и щебень берутся в соотношении 1: 3: 5.Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешивается. Важно, чтобы бетон заливался в опалубку непрерывно, а не по частям. Чтобы удалить пузырьки воздуха из смеси, после заливки бетонной смеси встряхните или интенсивно проткните бетон по всей длине ленты куском арматуры.

Армопояс для кирпичного газобетона

На практике, как вариант усиления стеновых конструкций, иногда делают армированный пояс для газобетона из кирпича.Это обычная кладка из полнотелого кирпича, усиленная арматурой. Армирование выполняется кладочной сеткой из проволоки: 4-5 мм через каждый ряд кладки по высоте. В качестве раствора используется цементно-песчаный раствор в соотношении 1: 4. Высота кирпичной ленты принимается от 20 см до 40 см. Ширина пояса может соответствовать ширине стены, но может быть уже. Конечно, кирпичный армопояс нельзя назвать эквивалентным по прочностным характеристикам железобетонному поясу. Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или при строительстве подсобных помещений и хозяйственных построек.

Утепляющий армопояс

Чтобы армированный пояс не стал «мостиком» холода и во избежание образования конденсата на нем, необходимо утеплить армированный пояс. Поэтому монолитный или кирпичный пояс чаще всего выполняется не по всей ширине стены, а с отступом от ее внешнего края. Важно выдержать армированный пояс шириной не менее 20 см для бетона и 25 см для кирпича. Образовавшиеся продольные ниши заполняются теплоизоляционным материалом — это перегородки из газобетонных блоков, уложенные на ложках (10см), плиты пенополистирола и другие материалы.

Армированный монолитный или кирпичный пояс дает строительство домов из газобетонных блоков повышенной прочности. А для всех домочадцев он становится гарантом безопасного, долгого и счастливого проживания в новом доме.

Армопояс представляет собой монолитную железобетонную конструкцию, которая проходит по периметру всего здания с целью повышения устойчивости конструкции к внешним и внутренним нагрузкам. Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, вызывающее деформацию стен.Армопояс для газобетона обычно устанавливается между перекрытиями под балками перекрытия и непосредственно под крышей, это необходимо для того, чтобы стены выдерживали вес кровли и не образовывались трещины.

Считается обязательным при строительстве дома из газобетонных блоков по нескольким причинам:

При возведении стропильной конструкции крыши используются анкеры и шпильки для крепления мауэрлата к стене. При этом возникает точечная нагрузка, которую газобетон не выдерживает.
Если укладывать балки стропильной системы прямо на газобетон, не создавая армированного пояса, то это может привести к множеству проблем. Если произойдет малейшее отклонение уровня кровли, появятся трещины.
Сейсмический пояс — это жесткий каркас, который также равномерно распределяет нагрузку на весь дом. Это важно при использовании подвесных стропил.

Чтобы конструкция была прочной и долговечной, разгрузочную ленту нужно делать последовательно, соблюдая множество правил.

Материалы, инструменты, последовательность работ

Для создания такого устройства вам потребуются следующие материалы:

Вода.
Газоблоки, например.
Доски.
Арматура.
Скала.
Бетонная смесь.
Сетка.
Осколки кирпича или щебня.
Изоляция.
Нарезчики настенные электрические и ручные.
Поперечные сечения.
Такелаж из газобетона.

Также потребуются следующие инструменты:

Рулетка.
Саморезы.
Молоток.
Анкерные болты или шпильки.
Вибрационная машина.
Бетономешалка.
Зубчатый шпатель.
Уровень.
Проставки, крепеж.

Для начала необходимо произвести точный расчет. Обычно толщина сейсмопояса равна или уже стены, а высота составляет 30 см. В зависимости от размеров дома и нагрузки, диаметр арматуры и ее необходимое количество.

Опалубка

Для заполнения конструкции бетонной съемной опалубкой чаще всего ее делают из досок, толщина которых составляет 2 см и более. Подойдут и П-образные блоки, кирпич, но мы остановимся на классическом варианте.

Арматура укладывается и крепится в опалубку, которая заливается бетоном, ее легко приготовить своими руками с помощью бетономешалки, ведь потребуется большое количество раствора.

Для оснащения опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см.Простым вариантом опалубки считается каркас из досок. Их сращивают вместе с внешней стороны деревяшками. Сверху короб нужно соединить поперечными стяжками, чтобы он выдерживал заливку бетона и не разрушался. Низ всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которую заполняют утеплителем. Это необходимо для того, чтобы потери тепла через нагнетательную ленту были минимальными.

Арматурный каркас

Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в разрезе он будет иметь вид квадрата). Вы можете рассчитать это исходя из того, какой будет нагрузка. Если в здании нет тяжелых бетонных блоков перекрытия, то двух стержней может хватить. Не рекомендуется использовать сварку для крепления арматуры. Лучше всего обвязать специальной проволокой прямо в опалубке. Сделать это можно заранее, но поднять такую конструкцию в собранном виде будет проблематично.Каркас должен располагаться ровно, это проверяется уровнем. Важно, чтобы арматура находилась на расстоянии не менее 5 см от стен опалубки.

Заливка

Большое значение имеет правильное наполнение разгрузочной ленты, она монолитна, поэтому заполняется за один раз. Многие заказывают готовый бетон, но он должен быть марки не ниже М200. При изготовлении раствора своими силами необходимо смешать щебень, песок и цемент в соотношении 5: 3: 1, и довести раствор до нужной консистенции, добавив воды, лучше всего арендовать бетономешалку. .

Самое главное, что бетон заливается только один раз, многослойная заливка невозможна. Если нет возможности сразу приготовить необходимое количество раствора, то устанавливаются отсечки по вертикали. Когда следующая порция готова к заливке, перегородку снимают, а стык необходимо обильно смочить водой.
Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют байонетный метод — несколько раз протыкают раствор куском арматуры.Когда все будет сделано, нужно подождать 3-4 дня и разобрать опалубку.
Чтобы быстро и качественно создать бронепояс, главное понять, как правильно его армировать. Все можно сделать за несколько дней, в большей степени это зависит от профессионализма и количества сотрудников. Армирование стен из газобетонных блоков иногда бывает обязательным; без монолитного пояса конструкция может быстро разрушиться.

изготовление и установка Как залить армопояс под крышу

Арматура в армопоясе состоит из рабочей арматуры (10-12мм) и конструкционной арматуры меньшего диаметра (рама — 6мм).Часто арматуру делают из 4 или 6 стержней. В этой статье мы подробно опишем и покажем схемы армирования, способы изгиба арматуры и другие нюансы армопояса.

Арматурный каркас нужен для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть два или три стержня арматуры внизу бронепояса и два стержня вверху.

Арматура диаметром 6 мм вполне подходит для каркаса, можно использовать даже толстую проволоку.

Размер каркаса должен соответствовать толщине вашей стены с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Часто размер рамы составляет примерно 120-200 мм.

Такие квадратные рамки легко изготовить следующим образом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), Рисуем квадрат, например, 150 на 150 мм, просверливаем отверстия в углах квадрата.

Отверстия должны быть около 9 мм, чтобы в них плотно вошли фитинги 10 мм. Сами арматурные стержни должны быть длиной около полуметра.

Положите доску на землю, забейте четыре арматурных стержня через отверстия доски в землю с помощью молотка. Шаблон для складных рамок готов. Саму арматуру удобнее гнуть по каркасу с помощью трубы. Для такого каркаса армирующие заготовки должны быть длиной около 600 мм.

Якорь рабочий якорь

Рабочая арматура представляет собой толстую оребренную проволоку диаметром 10 мм, предпочтительно 12 мм.Рабочая арматура в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть сплошным (кольцевым) и проходить по всем несущим стенам. Если в здании очень длинные проемы, то места армированного пояса над проемами нужно усилить дополнительной нижней арматурой.

Рабочая фурнитура должна находиться внутри каркаса, и привязана к каркасу обычной вязальной проволокой, сварка здесь не нужна.

Высота плечевого ремня от 200 до 300 мм.
Расстояние между рамками должно быть от 200 до 400 мм.
Нахлест арматурных стержней должен составлять 500 мм.
Для меньшего расхода арматуры лучше использовать более длинные стержни, чтобы уменьшить количество перекрытий.
Не стоит забывать и о защитном слое бетона, который со всех сторон должен составлять 40 мм.

Обязательно загните рабочую арматуру по углам и используйте дополнительные арматурные зажимы, см. Схему ниже.С длинной трубой удобно гнуть арматуру.

Схемы усиления бронепояса

Также стоит отметить, что арматурный каркас лучше монтировать на месте его заливки, так как в собранном виде он будет много весить.

Опалубка должна быть достаточно прочной, чтобы выдерживать давление бетона. Обратите особое внимание на выравнивание опалубки во всех плоскостях.

Если у вас нет профессионального инструмента для вибрации бетона, вы можете использовать следующий метод: взять перфоратор и в режиме рубки постучать по арматуре, бетон уплотняется и выходят пузырьки воздуха.

04.06.2018

Вопрос: Что такое армированный армирующий пояс и его структура?

В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости строящихся зданий и увеличение срока их службы.Ведь строительные объекты подвергаются огромному воздействию природных факторов. Поэтому постройку зданий необходимо укреплять как следует. Одним из таких укреплений является бронепояс.

Армопояс — что это

Армопояс представляет собой монолитный железобетонный контур, который укладывают на все основные стены здания, связывая их в единый каркас.

Основная задача армопояса — распределять равномерную нагрузку на несущие стены здания и на фундамент.

Каковы функции армопояса

Есть несколько причин, определяющих необходимость бронепояса при строительстве дома:

Повышенная пространственная жесткость — усиленный пояс соединяет конструкцию здания в целом и действует как жесткий каркас, за счет чего здание получает дополнительную устойчивость против негативных факторов, ветровых нагрузок, подвижек грунта, землетрясений;
Равномерное распределение нагрузок — монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам чердачных и перекрытий перекрывать хрупкий газобетон и пенобетон;
Выполнение проемов — железобетонный пояс позволяет без использования специальных перемычек делать проемы любой ширины для дверей и окон в стенах;
Соединение стропильной системы со стенами — монолитный армопояс обеспечивает жесткое и надежное крепление для монтажа стропильной системы кровли, особенно это важно, когда стены здания выложены из легких блоков.

Бронированный пояс нужен всегда?

фундамент расположен на твердом грунте: каменистый грунт, крупный и крупный песок, грунт, не насыщенный водой;
стены дома будут выложены кирпичом;
стены дома будут построены из арболитовых блоков толщиной не менее 30 см и прочностью не менее B2.5;
строится одноэтажный дом, перекрытия в котором будут из деревянных балок, а не из бетонных плит.

В том случае, если почва на участке слабая и не очень устойчивая, например, пыльный песок, лёсс, глина, суглинок или торф, то необходимо строительство бронепояса.

То же, если стены дома построены из легкого и хрупкого керамзитобетона, пенобетона или газобетонных блоков — ответ очевиден, нужен бронепояс! Это связано с тем, что эти блоки не предназначены для движения грунта и точечных нагрузок, исходящих от плит перекрытия.

Строительная техника Армопояс

Методика установки монолитного армопояса аналогична технологии заливки обычного монолитного фундамента:

Связанный и установленный каркас из арматуры;
Установлена опалубка;
Заливается бетон.

Некоторые дополнительные нюансы, тонкости и небольшие изменения в технологии зависят от зоны расположения железобетонного пояса.

Типы бронепоясов или зоны расположения

Базовый разгрузочный пояс рычага
или База
(1-й уровень — под фундамент) — на эту конструкцию возложены большие усилия от всей массы здания и реакции грунта.Основание армируется арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.

Базовый бронепояс
(2 уровень — над фундаментом) — ширина этого пояса должна соответствовать толщине стен и пропорционально распределять силы, действующие на основание.

Армопояс между перекрытиями под плиты перекрытия
— Этот цельный железобетонный пояс расположен между верхним уровнем стен дома и бетонными плитами, расположенными между этажами.Его задача — обеспечить неподвижность несущих стен и не допустить появления в них трещин. Распределяет нагрузку от плит перекрытия по контуру здания и снижает вероятность деформации проемов.

Армопояс последнего этажа под мауэрлат
— Этот армированный пояс заливается после возведения последнего этажа и служит основой для мауэрлата. Он компенсирует нагрузку от самой крыши, а также от дождя, снега и ветра.

Армопояс первого уровня (под фундамент)

Для того, чтобы значительно снизить давление дома на землю, армопояс для фундамента следует делать на 30-40 см шире основной бетонной фундаментной ленты. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.

Армопояс первого уровня делается под всеми несущими стенами конструкции, а не только по периметру наружных стен. Армирующий каркас для него делается исключительно вязанием, а не сваркой.Сварку можно применять только при предварительном соединении основной арматуры в общую пространственную конструкцию.

Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг — не более 20 см.

Очень важно, чтобы при заливке бетона в фундамент арматурный каркас не касался основания. Фурнитура должна быть утоплена посередине. Добиться этого можно, подложив под каркас гальку или половинки кирпича.Это убережет металлический каркас от процесса коррозии (ржавчины).

Заливку армированной ленты бетоном нужно производить за один прием. Это необходимо, чтобы избежать стыков, снижающих прочность конструкции.

Армопояс 2 яруса (на фундаменте)

Если бы для вязания каркаса первого уровня плечевого пояса потребовалось 8 стержней основной арматуры, то для вязания каркаса армированного пояса второго уровня достаточно было бы использовать 4 стержня арматуры диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.

Конструкция залита по периметру здания по наружным стенам. Средняя высота от 20 до 40 см. Бетон для заливки базового бронепояса — М200 и выше.

Армированный пояс первого уровня является фундаментом дома, а цокольный пояс — добавлением и усилением несущих способностей армопояса для фундамента. Следовательно, если бронепояс первого уровня был затоплен качественно, то пояс второго уровня (подвала) можно сделать не таким прочным.

В целом можно сказать, что сочетание качественных бронепоясов первого и второго уровня — это гарантия надежности и долговечности фундамента на любом грунте.

Армопояс для плит перекрытия

Если строится многоэтажное здание, то плиты перекрытия несут большие нагрузки на стены. Чтобы уменьшить эту нагрузку, на стыке между стеной и плитами перекрытия также необходимо установить армированный пояс. Заливается по периметру внешних стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопояса, то желательно, чтобы она была равна ширине стены.

Расстояние между плитой и лентой не должно превышать ширину 1-2 кирпича.Идеальное расстояние от 10 до 15 см.

Арматурный каркас для межэтажного пояса связан в виде сетки из двухжильных арматурных стержней толщиной от 10 до 12 мм.

Если кладка стен дома из газобетонных блоков, то в качестве опалубки по краям можно установить два тонких блока и уже установить между ними арматурный каркас и заливать бетон.

Для стен толщиной 40 см в качестве опалубки можно использовать перегородочные блоки 10 см.

Если толщина стены меньше 40 см, то в стандартном газобетонном блоке можно самостоятельно вырезать желоб для прокладки в нем армированного пояса. Или заранее купите специальный пеноблок из газобетона с готовым желобом.

Армопояс под мауэрлат

Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность прочного крепления кровли (мауэрлат + стропила) и устройства деревянных и бетонных перекрытий между чердаком и верхним этажом.

Бронепояс под мауэрлат, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, так как вертикальная нагрузка, которая приходится на этот ремень, наименьшая.

Мауэрлат крепится к армопоясу с помощью анкерных шпилек с резьбой, диаметр которых должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и удерживаются в нем за счет изгиба.

Чтобы потом не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними нужно рассчитать заранее, чтобы в дальнейшем они находились посередине между стропильными конструкциями.Главное, чтобы стропильные ноги тогда не совпадали со шпильками. После заливки бетона длины шпилек должно хватить, чтобы на них установить мауэрлат и закрепить двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

Пояс армированный кирпичный

Конструкция пояса армированного кирпича — от 3 до 5 рядов кирпичной кладки, армированной армирующей сеткой. В швы каждого ряда кирпичей на раствор укладывают стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек около 3-4 см.

Ширина кирпичного пояса должна быть равна ширине несущей стены.

Иногда для усиления прочности конструкции кирпич кладут не горизонтально, а вертикально по торцам.

Нужно ли утеплять армопояс

С точки зрения теплоизоляции арматурный пояс не очень хорошо себя показывает и через него в зимнее время теряется некоторое количество тепла. Из-за этого внутри может образовываться конденсат, который приводит к образованию плесени.

Чтобы этого не произошло, при строительстве армированного пояса его необходимо изолировать снаружи с помощью теплоизоляционных материалов.

«А как утеплить бронепояс», — спросите вы. На этот вопрос есть несколько ответов. Самый распространенный материал — пенополистирол, но также можно использовать пенобетон и пенобетон.

Главное, перед тем, как обвязать арматурный каркас и заливку бетона, нужно учесть и не забыть оставить место (с внешнего края стены) для укладки утеплителя.

Бетон какой марки нужен для армопояса

Минимальным требованием для изготовления армированных лент для полов и стропильных систем является использование бетона марки М200 или М250 или выше. Необходимый бетон можно купить в готовом виде или замешать самостоятельно из цемента М400.

Чтобы сделать бетон самостоятельно, важно знать пропорции компонентов.

По водоцементному соотношению. Она должна быть в пределах от 0,5 до 0,7 на единицу цемента, то есть на 10 частей цемента должно приходиться от 10 до 7 частей воды.

Избыток воды в бетоне отрицательно сказывается на его характеристиках и делает его менее прочным.

Стоимость заливки Армопояса

Стоимость Армопояса всегда рассчитывается индивидуально под все конкретные проекты. Учитываются основные параметры постройки и материалы, из которых будет построен дом.

В первую очередь, в зависимости от того, чем выложены стены здания, определяется технология изготовления бронепоясов для фундамента, для малуриата (кровли), а если в здании несколько этажей, то для этажей.

Как правило, арматурные пояса необходимы при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистиролбетон, керамзитобетон и бетон. Это связано с тем, что блоки из этих материалов не обладают высокой прочностью и боятся высокой сейсмической активности, неустойчивых грунтов и точек давления со стороны кровли.

Расчет стоимости заливки армопоясана — задача несложная, так как дома практически всегда разные и в конструкции каждого есть множество факторов, которые повлияют на конечную цену.

Если обратиться к услугам частного прораба Михаила Долгих, то он поможет определить и просчитать все работы по установке бронепояса для вашего дома.

Стоимость наполнения армированного ремня составит 250 руб. погонный метр.

Доверие профессионалам

Только профессиональные строители должны доверять монтажному рычажному ремню.

Выбирая подрядчиков, обращайте внимание только на узкоспециализированных профессионалов, которые много лет работают в своей области и хорошо знакомы с особенностями монтажа данного типа конструкций.

В стоимость работ должна входить оплата бригады, всей необходимой техники и оборудования для строительства.

С квалифицированной строительной бригадой вы сможете произвести надежное возведение дома, а опытный прораб поможет минимизировать время и стоимость сметы.

Чтобы узнать цену армопояса в проекте вашего дома, свяжитесь с нашим специалистом по контактам указанным на сайте.

Усиленный пояс, также известный как монолитный пояс или сейсмический пояс, представляет собой особую конструкцию, предназначенную для решения двух задач. Во-первых, распределить нагрузку с того, что будет сверху, на то, что будет снизу. А, во-вторых, связать всю плоскость, на которой он расположен, в единое целое. И монолитный бетонный армированный пояс, и армированный кирпич справляются с распределением нагрузки.Оба они отлично справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если стоит задача еще и соединить стены в единое целое, например, от разрывной нагрузки стропил крыши на стены дома, то нужен бетонный армированный пояс.

Как сделать бронепояс своими руками

С, что такое армопояс, разобрались, разберемся, как сделать своими руками. С кирпичным бронепоясом все просто. Обычно его изготавливают из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой.Также возможно усиление кладки арматурой диаметром 6-8 мм. С бетонным, монолитным бронепоясом дело обстоит сложнее.

Для начала нужно установить опалубку. Это может быть как деревянная опалубка, так и «швеллер», или несъемная опалубка, если речь идет о армированном поясе на газобетоне или пенобетонных блоках. Можно использовать П-образные блоки заводского изготовления или поддоны, сделанные своими руками. Для этого необязательно вырезать П-образный блок из обычного газового блока.Достаточно сделать кладку из тонкого газоблока снаружи и изнутри. Пространство между этими блоками можно утеплить экструдированным пенополистиролом.

После того, как вы сделали опалубку, каркас арматуры помещается внутрь лотка.

Достаточным армированием для армопояса размером от 200 до 200 мм является каркас из 4 арматурных нитей диаметром 12 мм (две сверху и снизу), скрепленных поперечными зажимами диаметром 6-8 мм через каждые 30 мм. -50 см.

Стандартное перекрытие арматуры должно составлять 30-40 диаметров. То есть, если ставить арматуру 12 мм, то увеличивая ее, нужно делать внахлест около 40 см.

В углах арматура необходимо загнуть так, чтобы угол был соединен неразъемной арматурой.

Каркас из арматуры желательно ставить на пластиковые фиксаторы толщины защитного слоя бетона. И наденьте зажимы на вертикальные фиксаторы.Если нет заводских замков для защитного слоя, можно использовать куски камня, кирпича и т. Д.

К арматурному каркасу прикрепляются шпильки для мауэрлата или куски арматуры для последующего крепления плит перекрытия.

Теперь можно переходить непосредственно к заливке бетонной арматуры.

Если будете заливать покупным бетоном, выбирайте марку М200-М250. Этой марки прочности хватит для частного строительства.

Если вы планируете готовить бетон для заливки армопояса, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Вы также можете использовать один из наших для расчета состава бетона. Не забудьте добавить в смесь пластификатор. Это сделает набивку удобнее для вас, а получившийся армопояс более прочным.

После заливки накройте армопояс пленкой, чтобы избежать внезапного высыхания. С этой же целью первые 2-3 дня смочите бетон.

Армопояса будут готовы к загрузке через неделю. Полное созревание бетона завершится через 28 дней после заливки.

Самые частые вопросы об армированном ремне.

В каких случаях нужен бронепояс?

Требуется монолитный железобетонный пояс:

на блочном фундаменте

№

на стенах из газобетона, пеноблоков и т. Д. Под пустотными плитами и деревянными балками (для предотвращения разрыва). Здесь армопояс может быть кирпичный
под мауэрлат на крыше, конструкция которого предполагает наличие дистанционной нагрузки на этот мауэрлат

Можно ли заправить армопояс зимой, на морозе?

Лить армопояса зимой — занятие сомнительное.Однако если в холодное время года его действительно нужно заливать, примите все меры для защиты бетона. Добавляйте в бетон специальные противоморозные добавки. Для замешивания бетона используйте как можно меньше воды. После заливки обязательно накройте бронепояс, чтобы уберечь его от холода. Например, опилки. При минусовых температурах используйте специальный нагревательный кабель. Продается в любом строительном супермаркете.

Какая минимальная толщина, высота, ширина, размер бронепояса?

Минимальный размер армопояса 150 на 150 мм.Но не меньше ширины несущих плит или балок перекрытия.

Замораживает армопояз что делать?

Если вы или ваши сотрудники забыли заизолировать бронепояс перед заливкой, то его нужно будет утеплить сейчас. Изолируйте бронепояс снаружи.

Конденсат на бронепоясе. Потеет армопояс. Что делать?

Утеплить. Другие варианты: повысить температуру в помещении, снизить влажность в помещении.

Можно ли залить армопояс деталями?

Банка.Для этого сделайте фаску в месте контакта. И бетон не должен быть гладким.

Ремень усиленный видео

Армопояс (железобетонный пояс) он же сейсмический пояс — очень прочная монолитная полоса по периметру здания и несущие стены из пенобетона.

Задачи бронепояса
— значительное усиление несущих стен для увеличения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровли, ветровых и других нагрузок.

Армопояс надежно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость.

В идеале геометрия, арматура и бетонный состав армированного пояса определяются расчетами.

Обычно ширина (толщина) армопояса равна ширине стены 200-400 мм, а рекомендуемая высота составляет 200-300 мм.

Но разумнее было бы сделать ширину армопояса немного тоньше стены, чтобы оставался запас места для утеплителя, чтобы уменьшить мостики холода.Лучше всего для этого подходит экструдированный пенополистирол (EPS), так как он отлично изолирует тепло. Также существует возможность заливки армопояса в готовые П-образные блоки из пенобетона, но об этом позже по тексту.

При неравномерной усадке дома, при сезонных колебаниях грунта, при землетрясениях, армопояс сохраняет геометрию здания.
Армопояс позволяет выровнять стены по горизонтали.
Придает жесткость всему зданию из газобетона.
Местные нагрузки равномерно распределяются на несущие стены.
Высокая прочность армпуа позволяет крепить к нему все ответственные конструкции, например, мауэрлат.

Мауэрлат необходимо прочно закрепить к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей крыши, снеговые и ветровые нагрузки создают значительную разрывную силу, которая может разрушать неармированные стены. Армопояс под мауэрлат решает эту проблему, и он будет выполнен так же, как и под перекрытие.

Арматурный каркас ремня должен быть сплошным.
Армопояс должен быть на всех несущих стенах.
Нахлест продольной арматуры не менее 800 мм.
Каркас выполнен из двух рядов арматуры, двух стержней.
Минимальная толщина продольной арматуры 10 мм.
Рекомендуется использовать длинные (6-8 метров) арматурные стержни.
Диаметр поперечной арматуры 6-8 мм.
Шаг поперечной арматуры 200-400 мм.
Армирование со всех сторон должно иметь защитный слой бетона не менее 5 см.
Продольная и поперечная арматура соединены между собой вязальной проволокой.
На углах продольную арматуру нужно загнуть, а перекрытие стараться делать дальше от угла.
Рама должна быть строго горизонтальной.

Рассчитайте расстояние между арматурными стержнями по толщине и высоте армированного пояса с учетом защитного слоя бетона не менее 5 см с каждой стороны.

Армопояс по газобетону своими руками (видео)

Схема армирования углов и прилегающих армопояс

Армопояс согревающий

Армопояс — очень серьезный «мостик» холода, через который уходит большая часть тепла и на котором внутри армопояса образуется конденсат. А чтобы этого не произошло, необходимо утеплить снаружи армопояс газобетоном, либо пенополистиролом, либо пенополистиролом.Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть место для утеплителя, засыпав бронепояс с отступом от внешнего края стены.

Утепленный пояс для газобетона

Какую марку бетона заливать бронепояс

Для заливки армированной ленты по газобетону используется бетон марки М200-М250. Его можно привезти в готовом виде миксером с завода, либо изготовить самостоятельно.

Пропорции для марки бетона М200 : Цемент М400, песок, щебень (1: 3: 5). Пропорции для бетона марки М250 : цемент М400, песок, щебень (1: 2: 4).

В бетоне должно быть минимальное количество воды, а также использовать пластификатор для придания пластичности.

Водоцементное соотношение должно быть в пределах от 0,5 до 0,7, то есть на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление чрезмерного количества воды в бетон делает его менее прочным.

Чтобы удалить пузырьки воздуха из бетона, его следует подвергнуть вибрации специальным строительным вибратором, либо жидкий бетон следует интенсивно и долго протыкать с надрезом арматуры.

Бетон следует заливать в опалубку за один раз, чтобы она была монолитной (неразрывной).

Как выглядит крыша под углом 60 градусов. Минимальный уклон кровли и кровельный материал

В этой статье мы рассмотрим, как сделать двускатную крышу под углом своими руками.Узнаем об особенностях возведения конструкции такой кровли, познакомимся с советами строителей по этому вопросу.

Итак, это одна из простых конструкций, которую вы можете использовать для создания крыши вашего дома. Двускатная крыша с наклоном своими руками станет завершающим этапом самостоятельного строительства дома.

Конструкция двускатной крыши считается одной из самых надежных. Его не так сложно построить, как покатую крышу или крышу сложной формы, устойчивую к ветровым и снеговым нагрузкам.

Конструкция двускатной крыши

Разберем подробно устройство такой крыши:

Основание двускатной крыши — мауэрлат. В случае деревянной стропильной системы, конструкцию которой мы будем рассматривать, мауэрлат — это балка, или бревно, которое кладется поверх несущей стены здания. Мауэрлат служит крайней нижней опорой стропильной системы будущей кровли. При строительстве бревенчатых домов брус верхнего венца стены дома служит мауэрлатом.
Стропильная система, или стропила, представляют собой подкосы, идущие от мауэрлата к коньку крыши. Конек — это брус, соединяющий в крайней верхней точке стропила обоих скатов крыши. Стропила в самой нижней точке не заканчиваются мауэрлатом. В большинстве случаев они имеют дополнительную длину (например, «кобылки») для обеспечения отвода дождевой воды, падающей с крыши, со стен конструкции дома.
Оптимальный уклон для двускатной крыши должен быть близок к 30 градусам. Угол наклона более 30 градусов приведет к увеличению горизонтальных ветровых нагрузок на крышу и саму конструкцию и потребует чрезмерной прочности, чтобы предотвратить повреждение при усилении ветра. Меньший угол в 30 градусов будет способствовать скоплению снега на крыше зимой, что увеличит вертикальные нагрузки на конструкцию самой крыши, стены здания и его фундамент. При правильном наклоне конструкция крыши оптимально сбалансирована, а ее конструкция требует наименьших материальных затрат.

При устройстве двускатной кровли значительных размеров (как правило, с длиной ската более 3 м) используются дополнительные элементы, усиливающие конструкцию кровли:

Лежен — брус, или бревно, соединяющее противоположные стены здания параллельно мауэрлату, но смещенное относительно него ближе к центру дома. При строительстве двускатной крыши ножка используется в качестве опоры на ней, служащей для поддержания натяжения.
Стойка представляет собой вертикальный стержень, опирающийся на станину и поддерживающий затяжки в точках их соединения со стропилами.
Затяжка — турник, соединяющий стропила противоположных скатов кровли. Затяжки необходимы для придания стропильной конструкции дополнительной прочности и усиления ската крыши от провисания при значительных вертикальных нагрузках.

ВАЖНО! Чтобы исключить возможные диагональные деформации кровли, используйте штанги, идущие от стоек с прилегающими затяжками. Оптимальный угол наклона такой планки — 45 градусов.

Конструкция крыши, спроектированная по этим правилам, будет надежно защищена от деформаций во всех плоскостях и послужит надежной опорой для обрешетки и рубероида… Конечно, не все конструкции подходят для такого универсального подхода.

Кровать, например, может располагаться выше уровня мауэрлата и опираться на боковые стены здания, расположенные на уровне затяжек. В этом варианте вообще нет необходимости использовать стойки, потому что затяжки фактически лежат своей средней частью прямо на кровати. Возможны и другие варианты устройства двускатной крыши, но в принципе они все равно будут похожи друг на друга.

Рубероид и обрешетка

Обрешетка — основа рубероида.Обрешетка может представлять собой толстые доски, уложенные горизонтально на стропила, либо бруски. Чем шире шаг между стропилами крыши, тем больше толщина досок обшивки и наоборот.

Паропроницаемый влагостойкий материал обычно кладут под обрешетку, так, чтобы он располагался между обрешеткой и стропилами кровли. Это необходимо сделать так, чтобы в будущем кровлю можно было утеплить изнутри любым доступным теплоизоляционным материалом, размещенным между стропилами конструкции.

В зависимости от типа кровельного материала обрешеткой могут служить не только доски, но и листы влагостойкой фанеры или аналогичные материалы на основе древесной щепы. Они используются для установки т.н. мягкая кровля, когда под рубероидом должна располагаться твердая твердая поверхность.

Рубероид — это то, что напрямую защищает ваш дом от атмосферных осадков. Устанавливать необходимо между обрешеткой и рубероидом. Это необходимо сделать для того, чтобы защитить обрешетку и элементы конструкции крыши от влаги, которая при определенных условиях может конденсироваться на внутренней стороне металлических листов крыши.

Для мягкой кровли в этом, конечно же, нет необходимости. Способы крепления рубероида зависят от того, что вы используете. Металлочерепица и профнастил крепятся специальными кровельными саморезами, мягкая кровля наклеивается на прочное основание, классическая черепица или изготовленные для нее пластиковые элементы фиксируются специальными креплениями.

Торцевые поверхности кровли покрыты т.н. ветровая доска, либо металлический профиль того же цвета, что и рубероид. Для надежного крепления конструктивных элементов двускатной крыши необходимо использовать уголки, перфорированные пластины, стяжные болты.Собрать крышу, конечно, можно просто на саморезах, но долго такая конструкция точно не простоит. Ответственные места диагональных конструкций скрепляют пазовым соединением.

Строительные технологии в современном мире развиваются семимильными шагами. Особенно это актуально для частных домов. Очень важный этап строительства собственного дома — создание кровли. Казалось бы, все довольно просто, но это не так. Чтобы конструкция была прочной, требуется произвести точный расчет и понять, должна ли будущая крыша быть крутой или плоской.Как рассчитать минимальный и оптимальный уклон двускатной и шатровой крыши? Как от этого зависит прочность здания? Как рассчитывается уклон?

Для кровли уклон — один из важнейших параметров, входящих в расчеты.

Крыша — важнейшая составляющая любого архитектурного творения. Он защищает обитателей дома от осадков, ветра, низких и высоких температур и придает ему красивый вид. Как бы то ни было, любому владельцу важно знать оптимальный и минимальный угол его наклона.Иногда от этого зависит целостность постройки, ведь при неправильной планировке она может просто рухнуть. Рассмотрим подробнее, каким должен быть оптимальный угол наклона двускатной крыши, как на него влияет ветер, осадки, как выбрать кровельную систему, уклон, план работ.

Влияние климатических условий

Большинство частных домов имеют скатные крыши … Чаще всего встречаются двускатные или четырехскатные. Их наклон может быть разным.Как можно рассчитать оптимальный и минимальный угол наклона, от чего он зависит? На показатель влияет множество факторов. Основные из них — климатические условия и свойства рубероида. Итак, сначала остановимся на наиболее важных из них. Самый простой индикатор — ветер. Ветровая нагрузка прямо пропорциональна углу ската крыши. Если он слишком маленький, например 5-10 градусов, то ветер способен проникать под рубероид, так как в этом случае он располагается практически параллельно поверхности, что может повредить покрытие или полностью его оторвать.Со слишком большим углом, как и в предыдущем случае. Здесь ветер может просто сбить пол.

Поэтому для участков с частыми сильными ветрами для двускатной и шатровой крыши наиболее оптимальный угол наклона составляет 15-20 градусов. Для более спокойных регионов в этом плане — 35-40 градусов. Наклон также влияет на герметичность дома. Если угол большой, то вода будет убегать от него, не скапливаясь на поверхности. То же касается снега и грязи. Поэтому для дождливых мест наиболее оптимальный уклон — 45 градусов, а для засушливых — 30.

Кровельные материалы

Угол ската двускатной или скатной крыши определяется типом кровли.

Рулонные материалы используются для устройства крыш с углом наклона не более 60 градусов.

Рулонные материалы, такие как рубероид, используются даже в тех зданиях, где уклон ската крыши составляет 0 градусов. То есть все зависит от крыши. У них нет высокой защиты, а количество слоев рубероида будет зависеть от уклона кровли.При уклоне до 15 градусов в расчете требуется 4 слоя, при 40 — 3, при более 45 — 2 слоя. Оптимальный материал для двускатной конструкции с уклоном 30 градусов — асбестоцементные листы. Для плитки подойдет уклон 22-40 градусов. Если есть минимальный угол наклона около 12 градусов, то можно использовать металлические листы внахлест.

Интересным фактом является то, что высокие значения, характерные для двускатной или четырехскатной конструкции, более подвержены тепловым потерям, чем другие.Поэтому без учета высоты постройки обойтись невозможно, иначе создавать жилые комнаты в будущем оптимальные параметры микроклимата не получится. Минимальный уклон следует выбирать для участков, подверженных сильным ветрам и ураганам.

Система измерения наклона

Кровельная система требует тщательного измерения. Для этого необходимо определить оптимальный или минимальный наклон фронтона или конструкции бедра. Все это входит в план работы.Здесь же измеряется сам угол или его значение в процентах. Чтобы определить степень, нужно произвести расчет или изготовить модель на бумаге. Процент рассчитывается следующим образом: берется значение высоты конька и делится на половину ширины постройки. Полученное значение умножаем на 100%. Расчет выглядит следующим образом: в процентном отношении 1 градус равен 1,7%, а 45 градусов — 45%.

Важно отметить, что шифер, который является наиболее распространенным кровельным материалом, имеет очень большой минимальный угол наклона.В более низком месте ветер может загонять под себя влагу, и она увлажняется. Это может вызвать повышенную влажность в самом доме, что отрицательно скажется на обитателях и условиях.

Важно помнить, что для двускатной крыши разрушительными могут быть как большие, так и маленькие. В связи с этим важен его точный расчет. Под большим углом ветер может сорвать покрытие и сделать жилище непригодным для жизни, а слишком низкий способствует проникновению ветра между швами кровли, проникновению в нее осадков и разрушению рубероида. .Часто двускатные крыши характеризуются своим выходом из строя. Это связано с постоянной нагрузкой на крышу от атмосферных осадков, в частности снега, который зимой может накапливаться на ней тоннами … Большое значение имеет уклон для отвода воды, иначе она может накапливаться под крышей и портить воздух. качественно на чердаке, способствуют появлению грибков и бактерий.

При строительстве дома вопрос уклона крыши и типа кровельного материала является одним из основных.Поскольку эти два вопроса тесно взаимосвязаны, давайте разберем их вместе — выбор уклона и выбор кровельного материала.

Наклон крыши зависит от того, сколько скатов у крыши — один, два, три или четыре.

Виды кровельных конструкций

1. Деревянный

Наиболее часто встречается в строительстве.

Его состав:

Стропила
Стеллажи
Подтяжки
Мауэрлат
Обрешетка
Слойки

Системы подвесных ферм используются там, где нет средней несущей стены.

Достоинства данной конструкции: относительная дешевизна, прочность, экологичность.

Недостатки: пожароопасность, возможность гниения и воздействия грибка и древоточцев.

Срок службы 25 лет.

2. Металл-дерево.

Дизайн комбинированный и имеет элементы как из дерева, так и из металла. Он может покрывать пролеты до 20 метров. Его верхние пояса изготовлены из дерева, нижние — из периодических профилей или арматуры.То есть металлические элементы здесь работают на растяжение, деревянные — на сжатие.

Применяются редко из-за дороговизны — в основном такую крышу делают для бассейнов и промышленных предприятий.

Срок службы 45 лет.

3. Железобетон.

Срок службы 50 лет.

Типы крыш

1. Односкатный имеет единую плоскость крыши от стены до стены. Эти крыши обычно строят с уклоном на юг, чтобы избавить крышу от снега.Часто используется для сараев и гаражей.
2. Двускатная крыша
… Это самый популярный вид кровли, он используется в 90% всех крыш. Отличается простотой, прочностью и удобством обслуживания.
3. Двускатные крыши
(бедра) имеют, как следует из названия, четыре ската. Их используют, когда чердак использовать не планируется.
4. Четырехскатная шатровая крыша.
имеет четыре склона, вершины которых сходятся в одной точке. Такие крыши строят на квадратных постройках или в постройках многоугольной формы.
5. Крыши многоскатные.
имеют крутые склоны в виде четырехугольника, соединенного одной вершиной.

6. Крыши крыши

предусмотрено жилое помещение — мансарда с окном.

Есть еще десятки других типов крышек — бочкообразные, конические, ромбовидные, складчатые, крестообразные, плоские и др.

На что влияет угол наклона аппарели

Запись на дому
Кровельный материал
Климатические условия

Если у крыши более двух скатов, важно, для чего используется чердак.Если не жилой, то отпадает необходимость строить высокую крышу. Если жилая площадь устраивается с чердака, придется построить хорошую крышу с серьезным наклоном. Для этого нужно выбрать тип и конструкцию кровли и соответствующий рубероид.

В регионах с сильной ветровой нагрузкой, например, в прибрежных и степных районах, крышу лучше строить с меньшей ветровой нагрузкой. Там, где солнце светит достаточно сильно, в южных широтах, где мало осадков, крыша также не строится большой.

Но в регионах с сильными осадками угол кровли нужно делать значительным — до 60 градусов.

Металлическая крыша

Металлочерепица имеет большой вес, поэтому кровлю лучше делать с минимальным углом наклона. Особенно в регионах, где дуют сильные ветры. Для крыш из металлочерепицы минимальный угол наклона должен составлять 22 градуса — такой угол наклона кровли предотвращает скопление влаги на стыках.

Минимальный угол должен составлять не менее 14 градусов. Если используется мягкая черепица, то минимальный угол составляет 11 градусов, но при возведении кровли нужна дополнительная сплошная обрешетка.

Профнастил

Самый популярный материал — профнастил. Он легкий, простой и быстрый в сборке и установке. Минимальный уклон крыши — 12 градусов.

Рулонная крыша

Это может быть:

Рубероид
Полимерное покрытие
Ондулин

В любом случае необходимо учитывать зависимость прочности кровли от постоянных (вес собственной конструкции) и временных нагрузок (снег, ветер и т. Д.)) Тип обрешетки и шаг конструкции будет зависеть от уклона крыши. Чем меньше уклон, тем короче нужно делать шаг обрешетки. Минимальный шаг обрешетки — 35 см.

Отметим также, что чем круче угол наклона крыши, тем больше кровельных материалов нужно покупать. Если угол наклона больше 10 градусов, необходимо использовать битумную гидроизоляцию. Для рулонного материала используйте дополнительное покрытие (дополнительная покраска).

Расчет угла наклона кровли

Формула расчета угла крыши: Sin A = a / b, где:

половина ширины крыши на уровне короба дома — например 3 метра

b — высота крыши на уровне конька — обычно 180 см

Подставляем примерные значения: Sin A = a / b = 300/180 = 1.67. Далее по таблице Брадиса или онлайн-калькулятору переводим синус в градусы — получается 58 градусов. Это будет угол наклона крыши.

Крыша дома должна стать надежной защитой дома от неблагоприятного воздействия внешней среды, отличаться прочностью, устойчивостью и огнестойкостью. Однако не меньшую озабоченность разработчиков волнует его экономичность. Поэтому «Как построить двускатную крышу» — вопрос не праздный, учитывая, что этот вид строительства намного выгоднее и практичнее других с более сложной конфигурацией.

Часто перед разработчиками встает вопрос, как сделать крышу дома надежной и жить под ней максимально комфортно. Одна из самых популярных конструкций — двускатная крыша.

Конструкция двускатной крыши состоит из трех отдельных элементов:

Стропильная система, служащая опорным каркасом для всей конструкции.
Изоляционный слой, обеспечивающий долгий срок службы кровельной системы.
Рубероид, выполняющий две основные функции: защитную и декоративную.

Надежность конструкции дома практически зависит от качественного исполнения каждого из этих элементов.

на фото двускатная крыша

Рама: основные параметры и характеристики

Перед тем, как делать крышу, нужно четко понимать, что такое каркас, отдельные элементы и особенности монтажа. Основными элементами рамы являются:

крыша,
токарная обработка и контр-токарная обработка,
стропила,
гребень,
стойки,
мауэрлат.
диагональные и косые завязки.

Стропильная система делится на два типа:

подвесной — две внешние стены служат опорой для стропил;
слоистый — имеет от трех точек опоры на внешней и внутренней стенках.

Типы стропил можно комбинировать: использовать слоистые для частей дома с промежуточными опорами и подвешивать там, где их нет.

В частном строительстве используются в основном деревянные стропила и обрешетка из бруса и досок определенного сечения.Древесина более доступна и дешевле.

Выбор угла наклона

Традиционно двускатная крыша имеет угол от 11 до 45 °. Для более точных данных используйте следующие параметры:

рубероид,
ветровых нагрузок в районе строительства дома,
снеговых нагрузки в этом же районе.

Эти факторы учитываются вместе, поскольку они взаимосвязаны.Например, большой угол наклона крыши в районе с сильным ветром:

требует усиления стропила,
площадь кровли больше и соответственно потребуется больше материала.

Все это в итоге приводит к значительным дополнительным расходам и, возможно, даже сказывается на прочности и надежности рамы. При расчете оптимального угла наклона используются специальные карты снежных и ветровых зон.

При расчете угла наклона двускатной крыши не следует забывать о теплоизоляционных характеристиках снежного покрова.Не стоит пренебрегать естественной теплоизоляцией, которая поможет удерживать тепло при низких температурах, а слишком большой угол наклона позволяет быстро избавиться от снега с поверхности крыши.

Высота

Таким образом, уклон нужен, чтобы на нем не застаивались атмосферные осадки и, соответственно, не давили на крышу. Зная его значение, можно точно рассчитать, на какую высоту следует поднять конек крыши.

Если двускатная крыша имеет уклон 45 °, то высота конька равна половине ширины дома. Для других углов расчет этого показателя сводится к умножению половины ширины дома на соответствующий коэффициент.

Например, если ширина дома 8 м, а крыша имеет уклон 40 °, расчет ведется так: 4 х 0,839 = 3,356, где 4 м — половина ширины дома. 0,839 — коэффициент подъемной силы, соответствующий 40 °.

Как рассчитать площадь: основной расход рубероида

При расчете площади любой кровли:

Для, уклоны которых параллелограммы, площадь равна:

S total = 2ab = 2a + 2b, где a и b соответственно высота и ширина параллелограмма.

После завершения расчетов желательно прибавить к полученной площади десять процентов — это покроет возможные ошибки.

Как правильно сделать двускатную крышу и избежать ошибок

Строительство можно разделить на следующие этапы:

строительство стропильной системы;
создание изоляционного ковра, состоящего из слоев гидро-, паро- и теплоизоляции, а при необходимости и звукоизоляции;
укладка кровли.

Строительство начинают с закупки всего необходимого материала, количество которого было рассчитано на основании сделанного ранее чертежа.

Установка мауэрлата. Бруски мауэрлата можно прикрепить к стене дома одним из следующих способов.

Заливка бронепояса со шпильками — на стены дома заливается слой бетона, в который сразу с шагом в полтора метра заделываются резьбовые шпильки (шпильки).Шпилька должна выступать из бетона на 3 см, чтобы ее можно было вкрутить гайкой при окончательном креплении. Высота армопояса около 20-30 см.
Установка шпилек в последние ряды кладки — их устанавливают в 3-4 верхнем ряду. При кладке стены шпильки легко входят в межкирпичный раствор. В этом случае необходимо произвести расчет так, чтобы с учетом высоты мауэрлата при закладке шпилек оставался небольшой выступ для гайки.
Перед установкой мауэрлата на шпильки укладывают один или два слоя гидроизоляции (рубероида).

Установка стропил и крепление к мауэрлату. Чтобы все стропила были одинаковыми, рекомендуется сделать для них единый опорный шаблон, по которому будут углы и доски ферм. К мауэрлату используют застежки и внутренний вырез в стропильной ноге.

Если верхний стык стропильного треугольника выполняется без конька, лучше делать это встык, фиксируя по бокам крепежом и болтами.

Для пролетов более 4,5 м требуются вспомогательные крепления для стропил и конькового бруса. В этом случае под конек устанавливаются подпорки. Правда, они несколько усложняют конструкцию фермы и увеличивают ее вес, но при этом повышают жесткость конструкции. Стойки крепятся к коньковой балке с помощью специальных креплений, а со стропилами — скобами.

Монтаж обрешетки и кровельного пирога.После окончания монтажа стропил укладывается обрешетка — в зависимости от будущего рубероида, разреженный или сплошной. Кладка ведется с небольшим, около 300 мм, выходом над фронтоном — под карниз.
Между установленными стропилами укладывают утеплитель, пароизоляцию и слой гидроизоляции. на утеплителе с внутренней стороны стропила, а по гидроизоляции с внешней стороны после обрешетки. Строительство двускатной крыши завершается укладкой рубероида.

Профессиональные строители прекрасно понимают, что угол наклона двускатной крыши должен быть максимально подходящим для условий эксплуатации. Не думайте, что это чисто эстетическая проблема. Уклон двускатной крыши зависит от множества других факторов.

Этот показатель измеряется в градусах от горизонтальной линии. Считается, что он может варьироваться от 5 до 60 градусов. Разброс довольно большой, так как пять градусов создают почти плоскую крышу, а крыша с уклоном в 60 градусов может быть слишком крутой.На невысоком здании крыша с большим уклоном может выглядеть совершенно непропорционально.
Среди профессиональных кровельщиков есть велосипед на эту тему, что вполне может оказаться правдой. Говорят, что некоторые клиенты выбирают наклон склона «на глаз». Рабочие, вооружившись длинными досками, поднимаются на крышу и устанавливают ее как стропила, а будущий домовладелец оценивает результат визуально, давая команды «выше», «ниже» и т. Д.
Конечно, настоящие специалисты поступают иначе. . Они прекрасно знают, что при выборе уклона двускатной крыши необходимо учитывать:
прогнозируемую снеговую нагрузку;
количество осадков;
возможные ветровые нагрузки;
вид рубероида;
толщина кровельного пирога и т. Д.

Какой размер должен быть армопояс. Армопояс под мауэрлат

Возведение конструкций из газобетона или пеноблоков предусматривает наличие армированного пояса под мауэрлат, заливного по верхнему контуру каждой стены. Разгрузочный пояс придает конструкции более жесткую структуру, является прочной опорой для закрепленного мауэрлата.

Зачем нужен бронепояс под мауэрлат?

При строительстве здания из газобетона очень важно помнить, что этот материал чрезвычайно чувствителен к точечной нагрузке.Блок с большой вероятностью может треснуть или треснуть, если сверло, проделывающее отверстие для подшипников, будет оказывать слишком большое давление. Армопояс может снизить вероятность появления трещин.

Еще одна полезная функция — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса. Неравномерное давление может привести к расхождению стены, газобетон или пенобетонные блоки могут наклониться и тем самым свести на нет всю конструкцию.

Назначение и функции

У армопояса пять основных функций:

Регулировка и тщательная регулировка устойчивости здания, предотвращение трещин и разрывов.

Страхование от возможных ошибок и недочетов в строительных работах, защита от дополнительного давления на газоблоки.

Усиление основания верхних стенок, равномерное распределение нагрузки.

Придает стенам дополнительную прочность, защищает от проливания.

Надежное крепление мауэрлата и при необходимости различных навесных конструкций.

Размеры и характеристики

При расчете армированного пояса следует учитывать, что он должен составлять не менее одной трети несущей стены .В идеале ширина должна быть равной несущей стене, а по размерам не менее предельной 250х250 мм. Для кладки последнего ряда используются специальные блоки П-образной формы, так как именно они являются своеобразной опалубкой.

Армопояс должен быть сплошным и проходить по периметру всех внешних стен дома . Помимо стропил, в кровельной системе дома могут присутствовать различные элементы: коньковые кровати или стойки, опирающиеся на внутренние капитальные стены. В этом случае именно на них и должен строиться армированный пояс.

Установка усиленного ремня

Необходимость установки армопояса становится понятной при проектировании кровли. Технология монтажа включает в себя последовательность работ:

установка опалубки;
установка закладных шпилек;
разливка армопояс.

Крепление опалубки

По окончании кладочных работ можно приступать к возведению монолитного пояса под мауэрлат.

Значительно упрощает задачу укладки последнего ряда П-образных блоков, образующих опалубку.Либо внешний ряд можно дополнить пилеными блоками шириной 10 см, а внутреннюю составляющую опалубки можно сделать из плит OSB или деревянных досок. Верхний край опалубки должен быть строго горизонтальным, что легко регулируется уровнем воды.

Когда он окончательно готов, внутрь помещается прочный арматурный каркас с продольной частью не менее четырех металлических стержней и диаметром не менее 12 мм. Продольную арматуру с шагом не более 23-24 см крепят поперечными частями стержней или проволокой диаметром 8 мм.Такая рамка в сечении напоминает квадрат, иногда прямоугольник.

Если вы не хотите тратить лишние силы на столь кропотливую работу, можете смело обращаться на специальные предприятия, которые качественно и оперативно изготовят любые каркасы методом точечной сварки.

Толщина бетона при установке арматурного каркаса должна быть не менее пяти сантиметров . Боковая толщина отлично регулируется качественно уложенным каркасом, а снизу устанавливаются подставки под деревянные бруски или битый кирпич.Существуют специальные пластиковые подставки подходящей высоты, которые легко найти в местных магазинах стройматериалов.

Все компоненты рамы должны входить друг в друга с «запасом» не менее 200 мм. Места нахлеста удобно соединять вязальной проволокой. Ценность такого каркаса в том, что благодаря прочной конструкции он приобретает монолитные качества, хорошо реагирует на заливку бетона.

Тяжелый бетон может разрушить опалубку, поэтому ее необходимо укрепить должным образом.. Есть несколько подходящих способов:

Нижнюю часть опалубки можно крепить блоками, вверху прибивать такие же деревянные бруски или доски . Когда бетон застынет, верхние доски удачно отрываются, а нижние прочно и прочно остаются в бетоне, выступающие края подпиливаются.

Для усиления опалубки можно использовать диагональные упоры . Одним концом они касаются горизонтальной поверхности, а другим поддерживают саму опалубку.

Если опалубка многоразовая (сделанная из вышеуказанных плит OSB), обычно используются шпильки с резьбой . Напротив друг друга на листах опалубки проделываются отверстия диаметром 1,25 см. Через них пропускается пластиковая трубка, длина которой равна ширине будущего монолитного пояса. В отверстия вбивается отверстие диаметром 1,2 см, после чего затягивается гайками с большими шайбами. Когда бетон надежно затвердеет, шпильки вынимаются, а дешевые трубы остаются внутри конструкции.

Крепежные шпильки закладные

После работ по установке опалубки необходимо установить элементы крепления, к которым будет крепиться мауэрлат.

Лучше всего использовать резьбовые шпильки, прикрепленные к раме .

Итак, необходимо приобрести шпильки с резьбой диаметром 1,2 см, большие гайки и шайбы. Длина шпилек должна быть удобной для крепления к каркасу, а верхний конец должен выступать на 4 — 5 см над уже установленным мауэрлатом.В местах, где стропила не упираются в мауэрлат, следует устанавливать шпильки с резьбой. Между каждой стропильной ногой должна быть не менее одной шпильки.

Максимальное расстояние между креплениями должно быть не более одного метра . По средней линии можно натянуть шнур для совмещения, а на самом каркасе арматуры удобно отметить мелом разметку. Каждая шпилька индивидуально прикрепляется вязальной проволокой к арматурной клетке.

Обязательно проверяйте вертикальность установки каждой из шпилек специальным пузырьковым уровнем.

Заливка армопояс бетона

Для повышения прочности армированного пояса все работы по заливке бетона следует проводить непрерывно и за один прием.

Марка бетона должна быть не ниже М200, желательно М600. Лучше использовать товарный бетон, который бетононасосом подается непосредственно в опалубку. Бетон можно приготовить самостоятельно, если нет возможности обеспечить его подачу промышленным способом.

Для изготовления бетона понадобится цемент марки М400 или М600, мытый песок и щебень в соотношении 1: 3: 3 соответственно.Когда бетон успешно уложен, наша основная задача — избежать образования пузырьков (воздушных полостей), которые снижают однородность и прочность конструкции. Для предотвращения такой досадной проблемы отлично подойдет строительная виброплатформа. Или, чтобы упростить задачу, просто проткните бетон по всей площади арматурным стержнем.

Пластификаторы используются для увеличения подвижности смеси. Они уменьшают количество воды в бетонной смеси, тем самым увеличивая прочность готового монолитного пояса и время его застывания.

Крепление мауэрлата к армированному ремню

Как только бетон наберет необходимую прочность, опалубку можно будет снимать. Через 7-12 дней самое время приступить к закреплению мауэрата. Брус, служащий мауэром, обрабатывают антипиренами и дезинфицирующими средствами. Застегиваются косым вырезом или прямым замком. Эти составы позволяют укрепить конструкцию. На будущее место фиксации прикладывается планка, а в местах, где есть шпильки, размечаются и просверливаются отверстия под них.

Мауэрлат крепится на армопоясе только через слой — рулонную гидроизоляцию. Он фиксируется гайкой и большой шайбой. Когда все гайки будут плотно затянуты, соединения лучше застраховать контргайками. Все выступающие шпильки можно отрезать болгаркой.

Крепление к газобетону без рычажного ремня

Газобетон — чрезвычайно хрупкий материал. Чтобы удачно смонтировать мауэрлат, необходимо сделать на нем конструкцию из более прочного материала.Можно использовать бетонные или кирпичные колонны.

Такие опоры следует крепить к самой стене, также очень желательно, чтобы анкер проходил через опору и еще пару рядов газобетонных блоков. Химическому якорю должны быть предоставлены явные привилегии. Его особенность заключается в приклеивании шпилек или арматуры на всю глубину отверстия, при этом длина обычного механического анкера составляет 0,5 — 0,7 мм.

Важно знать, что при использовании химического анкера не нужно ничего приваривать к арматуре, потому что в процессе химический состав может выгореть и перестать работать.

Толщина стен обязательно должна быть достаточной, чтобы противостоять боковому удару стропил. Поэтому, если стена будет слишком узкой, вышеуказанная конструкция может не подойти. В этом случае придется установить дополнительные горизонтальные балки, которые будут выполнять роль своеобразной «стяжки» и защищать стропила от расхождения.

Если совместить подобное решение с современными материалами, можно получить возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, лучше не экономить на столь важном элементе при строительстве здания любого назначения.

Сделай сам на видео.

Обобщить

Итак, можно сделать вывод, что возведение армированного пояса под мауэрлат является неотъемлемой частью строительства домов из газобетона и пенобетона, а каменные стены служат надежным помощником в укреплении здания.

Наиболее подходящий вариант крепления мауэрлата к армопоясу — это специальные шпильки, прикрепляемые к металлическому каркасу. Бетонные работы следует проводить без перерыва, однократно.Мауэрлат следует закрепить через слой рубероида.

Комментарии: 0

При строительстве домов часто возникает вопрос, как закрепить каркас крыши к стенам, чтобы обеспечить не только привязку стен и повышение их прочности, но и распределить нагрузку по всему периметру стен.

Для этих целей специально созданы бронепоясы и прикреплены к ним мауэрлаты. Если соединения выполнены из одного материала, то проблем с выполнением армированного пояса и креплением к нему балки для установки стропил не возникает.Однако для домов из камня и пенобетона эту задачу решить не так-то просто. Для этого на основе железобетонного каркаса создают специальные крепления стен, к которым крепится мауэрлат из деревянных балок или металлических швеллеров. При этом учитываются неоднородность и особые механические свойства материалов для достижения максимальной жесткости конструкции. Поэтому используются надежные способы крепления в зависимости от толщины стен, площади кровли и ветровых нагрузок.должен быть выполнен в виде монолитной конструкции, внутри которой крепятся прочные шпильки.

Какой должен быть бронепояс под мауэрлат?

Чтобы армированный пояс был прочным, необходимо изготавливать его как можно ближе к толщине стен и по длине, соответствующей стенам. Минимально допустимый размер сечения должен быть не менее 25х25 см. Следует отметить, что конструкция должна быть сплошной и по возможности иметь одинаковую прочность.Если она деревянная, то нужно выбирать древесину лиственных пород, высушенную естественным путем и не имеющую различных дефектов и повреждений. Кроме того, их обрабатывают антисептиками и водоотталкивающими смесями. Крепление по углам построек осуществляется с помощью замков, которые крепятся болтами или саморезами. Если пояс бетонный, то его нужно сделать монолитным и закончить за одну заливку, а внутрь вставить армирующий слой из металлического прутка. Для этого удобно использовать не только опалубку, но и П-образные блоки.Фитинги не должны быть тоньше 10 мм в диаметре и должны быть прочно склеены или связаны друг с другом.

Мауэрлат обычно изготавливают из деревянных балок сечением 10х10 см. В некоторых случаях при возведении каркасных конструкций можно использовать металлические бронепоясы от тройника или тройника. Подбор сделан таким образом, чтобы добиться единообразия конструкции и обеспечить надежное крепление. Крепится к бронепоясу с внутренней стороны стены с шагом более 5 см с внешней стороны.Если стены кирпичные, то снаружи кладут кирпич, а изнутри крепят мауэрлат, чтобы удерживать связующий слой от воздействия внешней среды. Деревянные балки выбирают ровные, без дефектов, просушивают до влажности не более 20% и обрабатывают защитными составами. Металлоконструкции подбираются по необходимому размеру сечения и длине стены, при толщине сплошного металла от 3 мм.

Создание армированного пояса начинается сразу после кладки стен из ячеистого бетона.Для этого выложите верхний ряд П-образных блоков. Если установить их нет возможности, то положите распиленный пополам с внешней стороны пеноблок, толщина которого должна быть не менее 10 см. Внутренняя часть формируется с помощью несъемной опалубки из досок. Его можно закрепить с помощью деревянных брусков, диагональных опор, стержней с резьбой. Внутри образовавшегося пространства закладывается арматурный каркас, состоящий из 4-х стальных продольных стержней, привязанных к аналогичной арматуре или стержню меньшего диаметра на несколько миллиметров. Шаг стержней должен быть примерно 25 см.Для крепления можно использовать их обвязку проволокой или сваркой. Для получения прочной конструкции необходимо выдержать расстояние 5 см в нижней и боковой частях. Для удобства под арматуру прокладываются пластиковые опоры.

После того, как установлена опалубка и фурнитура, приступают к установке будущего крепежа для мауэрлата. Обычно используются стержни с резьбой, закрепленные на металлическом каркасе. Их диаметр должен быть не менее 12 мм, а длина должна быть достаточной, чтобы обеспечить прочное крепление к каркасу и выступать на 4-5 см над поверхностью устанавливаемого мауэрлата.Шпильки следует устанавливать в местах, где нет крепления стропильных балок. Допустимое расстояние между ними должно быть меньше метра. Каждая шпилька крепится к арматурному каркасу в строго вертикальном положении с помощью вязальной веревки.

После установки каркаса армопояса заливается бетон. Все работы по бетонированию необходимо выполнить за одну заливку, чтобы обеспечить равномерное застывание раствора, а конструкция приобрела необходимую прочность.При этом необходимо следить за тем, чтобы в бронепоясе не оставались пузырьки воздуха. Поскольку необходимо заливать большой объем раствора, его следует приготовить одновременно, а затем с помощью бетононасоса залить в опалубку. Кроме того, бетон можно заказать в готовом виде на основе цемента марки М400 и выше. Полное затвердевание армопояса произойдет через 29 дней. А перед этим, после начала схватывания бетона, аккуратно снимите опалубку и при необходимости полейте водой во избежание растрескивания.

На завершающем этапе берутся деревянные балки подходящих размеров, в них просверливаются отверстия по диаметру шпилек в местах их расположения на плечевом ремне, после чего устанавливаются на свои места и прикручиваются.

Армопояс под мауэрлат позволяет получить не только упрочнение стен, но и создать надежный фундамент для крепления стропил. Сделать это не так уж и сложно, но требуется выполнение требуемой технологии монтажа.

Чтобы мауэрлат прочно держался на месте, лучше всего снабдить его ремнем на руку.В этом случае конструкция становится более жесткой и прочной, и ее можно использовать в качестве усиленной опоры.

Зачем нужен бронепояс, нужен ли он под крышей

Роль этого армирования в достижении общей прочности здания трудно переоценить. Для начала нужно разобраться, для чего используют пояс под мауэрлат.

Любое здание подвергается ряду нагрузок:

Вертикальный . Крыша создает их своим весом, а также атмосферными явлениями, такими как снег, ветер и дождь.
Проставки . Их провоцируют стропила, упирающиеся в стену. Эта нагрузка действует на расширение здания, увеличиваясь с увеличением нагрузки на крышу.

Некоторые современные материалы очень плохо воспринимают точечный удар, который их разрушает. К ним относятся стены из керамзитобетона, для которых установка бронепояса под кровлю является необходимой мерой. Поэтому при возведении построек из подобных материалов наличие такой конструкции — естественная деталь.Однако бывают ситуации, когда с его установкой возникают трудности. В таких случаях мауэрлат на пеноблоках или керамзитовых блоках крепится химическими анкерами.

Причины такого подхода могут быть следующие:

Просверливание отверстий под шпильки в сотовых блоках может спровоцировать их разрушение или появление трещин.
Подвесные стропила создают разную нагрузку в нескольких направлениях: это может привести к перемещению блоков, а также к деформации стен и крыши.
При непосредственной установке стропил на пеноблоки требуется идеальное положение крыши. В противном случае из-за возникающей точечной нагрузки пеноблоки могут подвергнуться разного рода разрушениям. Во избежание подобных явлений мауэрлат принято оснащать бронепоясом.

Кирпичные стены обладают высокой механической прочностью. К ним мауэрлат крепится обычными анкерами и закладными элементами. Исключение составляют только регионы, где наблюдается сейсмическая активность: там вопрос, нужны ли бронепоясы под кровлей, обычно не стоит.Наличие бронепояса под мауэрлат в этом случае также обязательно для кирпичных построек.

Назначение армирующего ремня на практике сводится к следующим функциям:

Стены не деформируются при движении грунта или при его неравномерной усадке. Параметры здания сохранены в исходных пределах.
Помогает выровнять стены по горизонтали, исправить ошибку при их установке.
Конструкция становится более жесткой.
Все нагрузки, возникающие на несущих стенах, распределяются равномерно.
Хорошая механическая прочность армирующего ремня позволяет использовать его для надежной фиксации важнейших элементов, в том числе мауэрлата.

Параметры и особенности армирующего пояса под мауэрлат

Чтобы конструкция была прочной, нужно внимательно рассчитать размер армопояса под мауэрлат:

За высоту армирующего пояса обычно берут 20 см (не менее 15 см).Он точно не должен превышать ширину стены.
Ширина стены и ремня должна максимально совпадать.
При расчете длины измеряется расстояние до желаемых стен.
Сечение конструкции должно быть не менее 25х25 см.

Очень важно, чтобы лента была непрерывной, с такими же прочностными показателями отдельных составляющих частей. Монолитный пояс под мауэрлат удобнее всего делать из бетона.Его заполнение должно производиться за один прием, с вставкой внутри арматуры. Его диаметр должен быть не менее 10 мм: отдельные элементы прочно скрепляются и перевязываются. Кирпичный бронепояс под мауэрлат применяется довольно редко.

Параметры Армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета этих конструкций. Согласно СНиП толщина армирующего слоя на 1/3 уже несущей стены.Следовательно, если за толщину стены взять показатель 40 см, то 1/3 его будет равна 133 мм: минимальная толщина армопояса в этом случае будет 300 мм (если округлить цифру 267).

В результате стена толщиной 400 мм будет иметь размер внутренней части П-образного блока в пределах 300 мм, что также будет играть роль опалубки. На кирпичных стенах делается внешняя опалубка в половину кирпича, а внутреннюю — из досок.

Установка опалубки

Для этого можно использовать несколько методов:

Из деревянных досок или плит.Их крепление к стенам осуществляется при помощи брусков, с креплением сверху. При демонтаже опалубки демонтируют верхние части: нижние элементы оставляют внутри засыпки.
Использование боковых упоров.
П-образные блоки. Чтобы пояс был сплошным, блоки вырезают по углам домика.
С внешней стороны стены можно укладывать блоки по 100 мм в ряд. С внутренней стороны кладется несколько рядов кирпичей, уложенных по краю, или досок.
Используя рабочие продольные стержни диаметром 10-12 мм. Их должно быть не менее 4 шт.
Перемычки промежуточные, снабженные усиливающими хомутами. Диаметр изделий 6-8 мм, с шагом 20-40 см. Не рекомендуется использовать большой шаг, так как при заливке бетона рабочие стержни могут смещаться. В результате нарушается целостность армирующего ремня.
Связан вязальной проволокой. Соединение сваркой запрещено, так как это приводит к ослаблению фурнитуры и делает конструкцию подверженной коррозии.
Шпильки с резьбой. Они снабжены отверстиями, которые предварительно просверливаются в опалубке. Диаметр шпильки должен быть немного меньше внутреннего сечения трубки. Помещая шпильку внутрь трубы, необходимо добиться прохождения ее концов в заранее подготовленные отверстия. Все изделие затягивается гайками с использованием больших шайб в качестве прокладок. Внутри бетонного монолита должны остаться только трубы. Для этого после заливки и предварительного затвердевания плечевого ремня откручиваются гайки, демонтируется опалубка, выбиваются шпильки.

Важно учитывать необходимость утепления стен напротив армированного пояса, особенно если опалубка сделана из досок. Это исключает риск замерзания бетона зимой. Для ориентирования верхнего края опалубки выбирают строго горизонтальную плоскость и уровень воды.

Что касается укладки сетки, то по углам и на стыке она подвергается дополнительному армированию криволинейной арматурой.Рекомендуемый размер нахлеста 300-400 мм. Такое армирование лучше всего делать композитной арматурой, которая и дешевле, и проще. К тому же такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и просты в эксплуатации.

Бронированный пояс Заполнение

Чтобы конструкция была максимально прочной, заливку необходимо проводить в один прием. Для этого используется бетон не ниже марки М200. Обычно требуется значительная масса раствора, поэтому бетононасос лучше всего подготовить заранее.

При самостоятельном приготовлении раствора берется одна часть цемента М400, три части промытого песка и три части щебня. Опалубку можно разобрать через 4-5 дней после заливки; полное созревание бетона наступает через 3-4 недели.

При заливке бетона необходимо соблюдать следующие рекомендации:

Без образования внутренних пустот не обойтись. Чтобы удалить их, наложите раствор штыком с армированием или с помощью вибрации.
Бетон важно увлажнять. Таким образом, он становится сильнее. Эта процедура проводится каждый день, пока бетон не затвердеет.

Мауэрлат до армопояса

Перед установкой мауэрлат к ARMO ремня, его обрабатывают специальными пропитками, чтобы предотвратить разрушение или воспламенение опорного луча. Чтобы добиться прочности мауэрлата, для его сращивания применяют прямые замки или косые пропилы.

Крепление мауэрлата к самому бронепоясу осуществляется по следующей схеме:

Несущая балка имеет отверстия.

Насадка для мауэрлата

выполняется при помощи шпилек или анкеров.
При укладке необходимо продеть слой рубероида.
Для крепления используются большие шайбы и гайки.
Затяжку рекомендуется застраховать контргайками.
Для обрезки выступающих частей используйте болгарку.

Шпильки закладные

Иногда для крепления мауэрлата на нарукавный ремень предварительно устанавливают шпильки диаметром 12 мм и более, выступающие на 3-4 см над мауэрлатом.Шаг установки таких булавок — 100 см: они крепятся к фиксаторам с помощью вязальной проволоки.

Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то на самом деле теоретически стропила можно закрепить на поясе. Однако на практике это потребует значительного количества дополнительных действий. Так что гораздо проще пойти традиционным способом использования армированного ремня под мауэрлат.

Крыша дома мансарда.Тип нейлоновой конструкции. Виды мансардных крыш

С мансардой можно не только увеличить количество используемых помещений. Конструкция с высоким скатом крыши выглядит солиднее и презентабельнее, а возведение менее затратно, чем строительство полноценного двухэтажного дома. О том, как сделать крышу своими руками, читайте в этой статье.

Выбор типа кровли и стропильной системы

Для обустройства мансарды чаще всего используются крыши двух типов:
двускатная условная : крыша имеет два наклонных ската, ее торцы прикрыты треугольными стенами — фронтоном;

пунктирная линия : каждый из коньков делится на два, расположенных под разными углами; угол наклона верхней намного меньше; Концы (фронтоны) имеют форму пятиугольника.

Сломанные и двускатные крыши

Конструкция двускатной крыши, безусловно, намного проще. Но чердачные помещения в нем, к сожалению, будут тесными, а потолки — низкими. Поэтому для обустройства комфортной мансарды чаще используют ломаную двускатную крышу с небольшим (40-45 °) углом ската. И чем меньше этот угол, тем просторнее будут мансардные помещения. Однако при возведении более сложной полилинейной конструкции потребуются дополнительные соединения между стропилами (наклонные балки, обслуживающие каркас крыши).

Существует два типа стропильных систем:

слоистая : стропила опираются только на наружные стены;

навесной : дополнительно полагаться на капитальные перегородки.

Первый вариант используется только при отсутствии таких разделов. Но, поскольку нагрузка на несущие стены в этом случае достаточно велика, возводить слоистые конструкции можно только при расстоянии между стенами до 8 м. В остальных случаях лучше использовать более прочные подвесные конструкции.

Наслонные и подвесные стропильные системы

На ломаных мансардных крышах чаще всего монтируют комбинированные системы , в которых стропила, идущие от конька, выполнены подвесными, а нижние боковые — сшитыми. Такое устройство особенно эффективно для крыш, имеющих небольшой уклон.

Комбинированная стропильная система

Каркас ломаной двускатной крыши

Для получения полноценного чердака с высотой потолка 2,5 м высота крыши до ее разрыва должна быть равна 3.1 мес. углы наклона — 60 и 30 ° (уклон верхней части стропил допускается 15-45 °).

Устройство мауэрлата

Мауэрлат — нижняя опора крыши, уложенная поверх несущих наружных стен:

1. При устройстве двускатной крыши мауэрлат крепится с обеих сторон здания в месте расположения стропил. . Благодаря ему нагрузка от веса кровли равномерно распределяется по всей поверхности стены.При небольшой массе кровли укладывать ее можно только под стропильные ноги, а в нашем случае нужно укладывать по всему периметру стены.

Крепление мауэрлата

2. Для изготовления мауэрлата используется брус из хвойного дерева 100 × 150 мм. Чтобы дерево не сгнило, лучше отделить его от стены слоем гидроизоляции . Для этих целей часто используют рубероид или битум.

Мауэрлат гидроизоляционный

3.Мауэрлат крепится к основанию шпильками с резьбой под широкую шайбу. Для этого в нем просверливаются отверстия точно под размер креплений. При этом их кратность должна быть не меньше количества стропильных ног, но не более 2 м .

4. В кирпичных стенах крепится на деревянные заглушки. Для усиления крепления мауэрлата в кладке можно предусмотреть специальные карманы , куда он будет укладываться.Допускается закладка кладки специальной проволокой (катанкой) , с помощью которой мауэрлат прикручивается к основанию. При строительстве зданий из газобетона или бетонных плит в стенах для этого предусматривается армопояс со вставленными толстыми металлическими шпильками. Их длины должно хватить на обхват мауэрлата и затяжку контргайки.

5. В деревянных домах В качестве мауэрлата используется верхний брус сруба или брус.

В деревянных домах Верхний брус может служить маурелатом

Установка прогонов и подкосов

Самый распространенный способ постройки кровли крыши — следующий алгоритм:
1.Первыми кладут мауэрлаты.

2. Для удобства передвижения по крыше готовится временный настил взамен строительных лесов.

Монтаж П-образного каркаса для крыши

Термины, используемые при строительстве

Прогонами называют дополнительные горизонтальные балки. Это могут быть:
коньки : этот прогон поддерживается верхней частью стропил, в ломаной крыше световые люки использовать нельзя;

боковые : расположены равномерно по всему скату кровли, их количество может быть разным и зависит от размеров самой кровли и угла ее наклона.

4. На готовый каркас уложены стропила из прочных балок 50х150 мм . Дополнительная жесткость стропильных ног крепится с помощью подкосов (диагональные балки, служащие для усиления конструкции, устанавливаются под углом 45 °, иногда их называют подкосами).

Крепление стропил

Существует два типа крепления стропил:
жесткое : на металлических скобах, болтах или с помощью комбинации проволоки и гвоздей;

раздвижные (шарнирно-сочлененные) : в случае перемещения дома стропила перемещаются по мауэрлату на «санках», предусмотренных в креплениях.

Жесткое соединение стропил

Навесной вариант более надежен, так как позволяет избежать смещения или даже разрыва элементов кровли при сезонных перемещениях грунта. При возведении деревянных домов, подверженных усадке, такое крепление также помогает кровле «приспособиться» к новому положению стен.

Шарнирно-сочлененный монтаж стропильных ног

Виды крепления стропил

Совет. Для определения расположения верхних стропил следует сделать временную стойку из нескольких балок и прибить ее к мауэрлату так, чтобы верхняя часть находилась точно на средней линии крыши.По нему легко можно выровнять верхние стропила.

Верхняя часть мауэрлата должна быть скошена. Во избежание ошибок лучше сделать шаблон из более тонкой доски, которую прикладывают к прогону и рисовать на нем форму пропила. В том случае, если нижняя часть стропил крепится к вырезам, их вырезают уже на месте.

Посмотрите видео, как сделать крышу своими руками:

Мансардный этаж — более просторный и хорошо подготовленный чердак.Особенности помещения диктуют свои условия кровли. Строительство мансардной крыши не требует от художника особых знаний и навыков. Достаточно подготовить необходимые инструменты, подробно прочитать инструкцию и полностью следовать ее рекомендациям.

Есть несколько видов мансардных крыш. Ознакомьтесь с особенностями каждой из этих крыш и выберите наиболее подходящий вариант. Основные моменты технологии возведения общие для всех типов строительства.

Самый простой вариант — одноэтажная мансардная крыша. Такая конструкция выполняется с определенным уклоном. Применяется довольно редко, потому что из-за уклона полезная площадь мансардного помещения уменьшается.

Самый популярный вариант — двухэтажная мансардная крыша. Внутри под крышей удобно и просторно. Двускатная крыша проста и выгодна по устройству.

Это своего рода двускатное сооружение. В этом случае коньки будут не ровными, а сломанными.Обычно ломаные крыши используются в случаях с небольшими домами.

Подвесная крыша состоит из четырех скатов. Система рафтинга вальмовой крыши несколько сложна.

Полушерстяная крыша — разновидность двускатной крыши. В данном случае под полудолиной принято понимать тот откос, который как бы отрезает часть торцевой стороны двускатной крыши. Вырез может проходить снизу и образовывать трапецию, или же вверху и образовывать треугольник.

Интересными разновидностями шатра мансардного типа являются пирамидальные и конические крыши. Лучше всего такие конструкции смотрятся на многоугольных домах и постройках круглой формы. Прекрасно сочетается с крышами других типов.

Используются редко. Такая конструкция имеет плавную параболическую или круглую форму. Ранее такие кровли широко применялись при обустройстве домов прямоугольной формы.

Какова конструкция крыши?

Мансардная крыша в разрезе представляет собой «пирог», состоящий из нескольких слоев.

Руководство по расчету мансардной крыши

Мансардная крыша рассчитывается по предельно простой схеме. Важно учитывать не только полезную, но и глухую площадь чердачного помещения — в этом случае будет нелишним рассмотреть зону, в которой расстояние между потолком и полом больше 90 -100 см. Остальные места традиционно считаются мертвой зоной.На таких участках нельзя жить, но на их место можно установить различные полки и другие предметы домашнего обихода.

Рассчитайте общую площадь крыши. На этом этапе вам понадобится план крыши. Разделите пространство на несколько простых форм, вычислите площадь каждой из них, а затем просуммируйте значения, чтобы определить общую площадь крыши.

Перед тем, как приступить к устройству мансардной крыши, обратите внимание на ряд важных деталей, среди которых особенности теплоизоляции конструкции, порядок размещения оконных проемов и т. Д.

Особого внимания заслуживает допустимый угол наклона ската крыши. Если уклон превышает допустимое значение, площадь мансардного помещения значительно уменьшится. Этот момент индивидуален и выбирается с учетом площади мансарды и других важных параметров.

Выберите подходящий тип стропильной системы. Стропила, как уже отмечалось, способствуют равномерному распределению нагрузки на стены. Кроме того, благодаря стропильной системе дом защищен от различного рода неблагоприятных погодных условий.

Самый простой вариант мансардной крыши — треугольной формы. Самое сложное — сделать крышу с перегибом. При отсутствии соответствующих навыков настоятельно не рекомендуется браться за самостоятельное улучшение сложных кровель.

Пошаговая инструкция устройства мансардной крыши

В строительстве мансардной крыши нет сверхсложных этапов. Вам просто нужно внимательно прочитать инструкцию и пошагово выполнять все рекомендации.

Шаг первый. Рассчитайте прочность здания. Чердак увеличивает нагрузку на стены и фундамент дома. Лучше, если расчет будет производиться квалифицированными специалистами. Если вы не планируете проводить работы по укреплению дома, можете пропустить этот шаг.

Шаг второй. Рассчитайте чердак и подготовьте проект будущего чердачного помещения и крыши. Также рекомендуется привлекать к этой работе специалистов. При желании можно попробовать создать проект самостоятельно или воспользоваться каким-нибудь готовым решением из доступных источников.

Шаг третий. Делайте это максимально аккуратно, старайтесь не повредить другие элементы дома.

Шаг четвертый. Сделайте стропильный каркас. Это наиболее трудоемкий этап рассматриваемой инструкции. Лучше, если возведением каркаса будут заниматься не менее 3-х человек одновременно.

Шаг пятый. Поместите и заблокируйте мауэрлат. Для сборки этого элемента используйте деревянные бруски размером 10х10 см.

Шаг шестой.Установите каркас подкровельного покрытия. Элементы каркаса одновременно будут выполнять функцию опор под стропила. Сначала закрепите вертикальные столбы по краям постройки. Стойки нужно крепить к длинным балкам. В этом вам помогут саморезы и обычные металлические уголки.

Шаг седьмой. Прикрепите к стойкам перемычку.

Шаг восьмой. Убедитесь, что вышеуказанные элементы установлены правильно. В этом вам поможет любой шнур — достаточно протянуть его между образовавшимися арками.Если шнур находится в строго горизонтальном положении, вы все сделали как надо. Если шнур отклоняется от горизонтали, подрежьте несоответствующие арки или замените их новыми элементами.

Шаг девятый. Закрепите арки между собой. В этом вам помогут ногтевые пластины или штамповки уголков.

Первые стропила монтируют там, где скат крыши будет иметь максимальный уклон. Чтобы получить необходимый уклон, вы просто обрезаете бруски до необходимой длины.

Первый этап — подготовка стропил. Заранее отрежьте бруски желаемой длины и необходимого угла. Внизу стропильных ног выделите бороздки для соединения мауэрлатом. Пазы можно проделать стамеской.

Шаг второй. Закрепите каждую планку в отведенном для нее месте.

Шаг третий. Переходим к установке верхних стропил. На этом этапе будьте особенно осторожны. Соблюдайте желаемый угол наклона пандуса и общее центрирование конструкции.

Шаг четвертый. Вагонку можно сделать из листов фанеры или обычных деревянных досок. Тип обрешетки должен соответствовать выбранному кровельному материалу. Как правило, делается сплошной настил. Это универсальный и самый надежный вариант.

Укладка защитных материалов и отключение

Мансардная кровля требует организации качественной защиты от различных неблагоприятных факторов.

Первый шаг — укладка пароизоляции на материал.Пароизоляцию необходимо закрепить изнутри стропильной системы. К брусьям материал крепится с помощью специальных строительных скоб.

Второй этап — укладка утеплителя. Для теплоизоляции — минеральная вата. При желании можно сделать выбор в пользу более современного и дорогого материала. Плиты утеплителя необходимо плотно состыковать между собой, а также плотно прилегать к стропилам.

Третий этап — устройство обрешетки. На уложенный утеплитель нужно залить обрешетку.Используйте обычные деревянные бруски. Элементы обрешетки крепят шагами примерно по полметра. Благодаря этой системе изоляция останется на месте.

Четвертый этап — укладка влагостойкого материала. Закрепите гидроизоляцию снаружи стропильной системы. В качестве влагозащитного слоя чаще всего используется полиэтиленовая пленка. Гидроизоляция защитит элементы кровли от атмосферной влаги.

Шаг пятый — укладка финишного покрытия. Рубероид выбирайте по своему усмотрению.Оптимальный вариант по соотношению стоимости и качественных характеристик — металл. Из бюджетных материалов можно порекомендовать сланец или его более современный аналог ондулин.

После закрепления выбранного кровельного материала конструкцию крыши можно считать завершенной. Таким образом, в устройстве рассмотренной системы своими руками нет ничего сложного. Разберитесь в инструкции, и вы успешно справитесь со всеми поставленными задачами без посторонней помощи.

Видео — Мансардная крыша своими руками пошагово

Стоимость возведения кровли составляет 25-35% от стоимости строительства всего дома, а стоимость работ составляет 50-80% от цены материалов, поэтому если кровля строится своими руками, то экономия может составлять 15% от общей сметы.

Мансардой называется любая крыша, под которой находятся помещения, пригодные для жилья (мансарда, либо мансардный этаж).

Устройство мансардной крыши — работа сложная и кропотливая.

В промышленном строительстве монтаж кровли выполняется, когда на чертежах показан каждый узел, закрепляя детали и сами детали с вынутыми размерами.

Строители не задумываются о конструкции кровли, правильно ли рассчитана нагрузка, их задача — построить каркас, выпилив шаблоны деталей и скрепив их между собой, при этом указывается система крепления кровли.

Чтобы понять, как сделать небоскреб на крыше, придется изучить видео, фото и освоить теоретическую часть.

Комфортная высота потолка для жилого помещения от 2,5 м и выше. Стены мансардного этажа обычно являются скатами крыши, поэтому необходимо обеспечить их теплоизоляцию.

Верх чердачной крыши представляет собой скат, балку, которая лежит параллельно плоскости пола дома и является самой высокой точкой крыши. Ребра крыши называются стропилами.

Коньки (верхние) стропила спускаются с конька. Балки мансардного этажа соединяют основания левого и правого стропил конька одного сечения кровли.

Стойки (сечение балок 100х100) закрепляют на межэтажном перекрытии под прямым углом на расстоянии 0,8-1,5 метра от наружной стены.

Чем выше стеллажи и чем ближе они будут к стенам дома, тем больше будет жилая площадь мансарды.

Боковые (нижние) стропила идут от крепления балки мансарды к мауэрлату. Каждая секция мансардной крыши состоит из двух коньковых стропил и двух боковых реек с каждой стороны.

Система одноименных стропил образует коньково-коньковый или боковой.

Самый распространенный вариант мансардной крыши — ломаная двускатная крыша. В этом случае конек и боковые стропила образуют в точках стыка тупой угол.

Если они лежат на одной прямой, то внешне выглядит как классическая двускатная крыша.

При расчете уклона ската учитываются материалы будущей кровли и климатические условия, он может составлять от 15 до 45 градусов. Чем больше уклон, тем меньше останется снега.

В малоснежных районах сломанная крыша дома может быть довольно плоской.

Стандартный уклон коньков 30-35 градусов.

Подготовительные работы

Кровля мансардного типа планируется еще до укладки перекрытия между первым и мансардным этажами.

При использовании в качестве перекрытия деревянных балок необходимо предусмотреть сечение балки и расстояние между балками, чтобы они выдерживали допустимую нагрузку для второго этажа жилого дома.

Обычно это балки сечением от 150 см и выше при длине 6 м.Такие балки располагаются на расстоянии 80-90 см друг от друга.

Система такова, что чем длиннее балка, тем большую нагрузку она будет испытывать в середине. Напор создаст сам пол мансардного этажа, мебель и собственно жильцы.

Даже если под туалеты планируется мансарда без мебели, балки сечением менее 120 см, проложенные на расстоянии 100 см друг от друга, нежелательны.

Надежный прибор обеспечит правильный выбор материалов, выбранных для кровли.

Чем тверже будут кровельные материалы, и чем длиннее каркас ломаной крыши, тем большее сечение потребуется для балки, из которой можно будет построить каркас.

Обычно используются секции 60х120, 60х100 см.

На многих фото отсутствует устройство армирующего пояса на наружных несущих стенах, когда планируется ломаная крыша.

Система распределения веса такова, что весь вес крыши приходится на балки, а они, в свою очередь, переносят это вместе со своим весом на стены.

Одноэтажное строение намного легче разбитой мансарды, поэтому мауэрлата вполне хватает (деревянного обстрела по периметру стен ниже перекрытия балок).

Если стены из бруса или кирпича, то мауэрлат справится с тем, чтобы устройство мансардной крыши было надежным. Важно еще на этапе возведения стен предусмотреть приспособление для крепления мауэрлата.

Система должна быть надежной. В том случае, когда в качестве материала для стен используется пустотелый шлакоблок или пористый пенобетон, сложно обеспечить крепление мауэрлата к стене.

Удачным решением будет пояс армирующего бетона, в который на этапе нивелирования закладываются стержни для установки мауэрлата.

Укладывается на подложку из рубероида или другого изоляционного материала и выравнивается по внутреннему краю стены.

Перед креплением убедитесь, что балки, образующие мауэрлат, лежат строго параллельно. Даже отклонение на 2-3 см приведет к прогибу пандуса.

Если дом до 6 метров в ширину (максимальный допустимый размер неподдерживаемый interstore пучка), то перекрытие луча поддерживается обоих краев на мауэрлат.

Если ширина дома более 6 метров и в доме несущие стены перпендикулярны плитам перекрытия, то потолки устанавливают по следующей системе: один край бруса крепится к мауэрлату, а второй к внутренней несущей стене, на которую уже установлен мауэрлат.

В продолжение этой линии следующая балка от внутренней стены до противоположного внешнего мауэрлата. Зазор между балками должен быть не менее 3-4 см.

Если подготовительные работы выполнены правильно, то у вас полностью закончено перекрытие между первой и мансардой. Пришло время нарисовать будущий скелет.

Для изучения теории начнем с фото сломанной крыши и видео, на котором снята мансардная крыша.

Нарисуйте домик с лицевой стороны, слева и справа стойки, выньте стропила и посчитайте углы наклона. Чтобы изменить наклон пандуса, увеличьте или уменьшите высоту стоек.

Рассчитайте длину стропил (косинус угла наклона, умноженный на расстояние от колонны до проекции конька для ската конька, и косинус угла наклона бокового ската, умноженный на расстояние от мауэрлат к стойке для боковых стропил).

Посмотрите видео о разных способах крепления балок между собой. Качественное крепление обеспечит надежный каркас.

Если климатические условия чрезмерно перегружают высокую ломаную крышу ветрами, а ширина дома не позволяет выделить много места под неиспользуемое пространство за стеллажами, можно уменьшить высоту стеллажей и после завершения конструкции, установить встроенные шкафы по периметру боковых стен мансарды.

Порядок сбора туш

Изготавливайте каркас крыши только из качественной древесины. Главный признак «мертвого» дерева — темный цвет.

Если нельзя купить высушенную в сушильной камере древесину, то получится отсыревать, но еще на стадии возведения стен.

Свежее дерево нельзя использовать в качестве каркаса; под действием нагрузок он потеряет форму и погнется.

Необработанная древесина может быть высушена естественным путем за полтора-два месяца.

Для этого уложите его четко по уровню с расстоянием между балками до 5 см. Никакие две планки не должны соприкасаться. Через каждые 75-100 см балка должна упираться в ровную поверхность.

В качестве опорных точек можно использовать шлакоблок, выложенный на ровной площадке, но ни в коем случае нельзя использовать другую планку, предназначенную для каркаса.

В солнечную и теплую погоду балки сохнут естественным образом, а в дождливую — накрывать. Допускается изготовление каркаса только из полностью высушенной древесины.

Приступайте к монтажу, убедившись, что стойки и стропила выбраны с ровными деревянными балками и в них нет трещин и сучков.

Спиленные однотипные деревянные заготовки необходимо обработать огнетушащим составом и смесью, предотвращающей образование грибка.

Лечение проводить дважды с интервалом 1-2 дня. Монтаж можно начинать, когда древесина высохнет после обработки.

Порядок сбора кадров — пошаговый:

Установка стоек.Поверх балок внахлест укладываем без фиксации 5-6 досок толщиной 5 см. Они образуют пол, по которому можно безопасно передвигаться. На уровне перекрытия устанавливаются бруски одинакового размера. Сначала поставил крайний. Необходимо следить за тем, чтобы противоположные расстояния между стойками были равны. Затем между концевыми планками протягивается шнур. Он выполняет функцию уровня, на котором выставлены все остальные. Сверху на стойки надевают и закрепляют обвязку. Теперь у нас есть прямоугольник, в который смонтированы все остальные опоры.Чтобы уменьшить ненадежность конструкции стеллажа, необходимо подправить его при помощи кондукторов к балкам пола. Именно стойки — самое слабое место в каркасной системе, поэтому их креплению мы уделим особое внимание. Стойку с балкой перекрытия необходимо закрепить с помощью строительного кронштейна размером 12-14. Когда все стойки будут установлены, наклоните их внахлест перекладиной сечением 50-60 см. Стоит дополнительно прикрепить их снаружи друг к другу при помощи доски с надрезом;
Монтаж верхних пандусов (двускатная крыша).Вверху стропила скрепляются между собой скобами. Стропило конька опирается на обвязку стоек и крепится к балке мансардного этажа. Монтаж верхнего треугольника мансарды необходимо производить только на землю и поднимать полностью готовую конструкцию. Треугольник ставится на столбы и прикрепляется к ним скобами. Так же, как завершена установка второго треугольника, необходимо соединить их в нескольких местах между собой. Когда все конструкции обнажены, их можно закрепить обрешеткой;
Сверху на каждую боковую стропильную пилу паз глубиной 3-4 см, на нее наматываются планки.Угол паза равен углу наклона пандуса. Внизу бокового стропила также делается паз для его установки на мауэрлат. Благодаря этим двум пазам стропила без нагрузки могут стоять без фиксации. Перед приложением нагрузки, которую будет нести обрешетка, необходимо зафиксировать боковые стропила зажимом к обвязке и к мауэрлату. Дополнительное крепление производить саморезами, повернутыми в точках крепления стропил под углом;
Обод — доска обрезная или необрезная или плита OSB — крепится к стропилам с помощью саморезов.Края коньков должны быть ровными. Расстояние между элементами обрешетки зависит от кровли. Для шифера допускается расстояние 3-4 см, а для битумной черепицы требуется сплошная обрешетка;
Осталось соорудить фронтоны и утеплить коньки и пробитая мансардная крыша готова.

В процессе реализации каждого шага делайте фото и видео. Это поможет разобраться в ошибках в том случае, если полученный результат вас не устраивает.

Для работы потребуется инструментов:

молотки разных размеров;

Отвертка

;
циркулярная пила;
плоскогубцы и мелкие столярные инструменты.

Также потребуются расходные материалы:

скоб размером 12 или 14;
по дереву саморезом длиной 45-50 см для обрешетки и длиной 150 см для дополнительной фиксации стропил;
гидробарьер;
степлер строительный;
в качестве страховки — установщик ремня.

Лучше вызвать на помощь 2–3 помощников (действительно можно самому делать распил на земле, но монтаж конструкций на высоте в одиночку не производить).

Большинство россиян, добившихся профессиональных успехов и достойной оплаты труда, предпочитают вкладывать заработанные деньги в строительство собственного дома. Это нормально, когда зрелый мужчина заботится о будущем своей семьи (пусть это только в проекте, как дом) и старается обеспечить себе и своей семье комфортные условия и достойную жизнь.

Не всегда к среднему возрасту удается накопить достаточную сумму для строительства дома в несколько полноценных этажей, да и не всегда в такой конструкции есть потребность.Совершенно удачным решением может стать строительство (или дом из другого любого материала), а его возведение можно осуществить самостоятельно с минимальной помощью друзей.

Для строительства нужно лишь знать технологию мансарды и иметь определенные навыки столярно-строительного дела или хотя бы подробную инструкцию, купить или арендовать необходимый инструмент — этого достаточно для людей настойчивых, привыкших не сдаваться перед трудности и все делаем сами. Все, что мы расскажем ниже, предназначено для вас — мужчин средних лет, готовых засучить рукава и строить себя примерно так, как этот дом, показанный на фото справа.

Им восхищались? Теперь перейдем к более практическому описанию основных этапов возведения мансардной крыши своими руками и материалов, необходимых для этого.

Мансардные крыши. Выбор формы и дизайна

Мансардная крыша — это такая же мансарда, только более просторная и ухоженная. Выбор его формы и дизайна следует делать еще на этапе проектирования дома. Таким образом, вы избежите хлопот, связанных с выполнением сложных расчетов несущих нагрузок, коэффициента сопротивления теплопотери и ветру и других архитектурных и инженерных «проблем».«

Выбрав типовой проект или заказав его разработку у профессиональных дизайнеров, вы получите полностью готовое решение с полным комплектом чертежей, пояснительной запиской, технологическими картами и даже сметой на выбранные вами строительные и кровельные материалы. Имея под рукой такую документацию, вы легко сможете понять и сообразить, что, когда и в каком порядке нужно делать. Осталось только зайти в ближайший строительный гипермаркет и купить все необходимое.

Заранее необходимо подготовить место для хранения приобретенного материала. Место временного хранения должно быть сухим и оборудовано навесом для защиты от непогоды. Здесь можно устроить мастерскую по изготовлению отдельных конструктивных элементов, если вы не предпочитаете покупать «домик в сборе», где все детали готовы, а ваша функция — только собрать мансарду по принципу всем мальчишкам знакомый с детства конструктор, про эту инструкцию на картинке справа.

Мансарда в комнате не только обеспечивает лишнюю жилую площадь, но и создает уютную атмосферу, облагораживая здание в целом. Благодаря тому, что создается «воздушная подушка», чердак обеспечивает сохранение тепла внутри столичных помещений, несмотря на то, что его могут использовать жители только в жаркое время года, а в холодное — нет. быть нагретым. При строительстве дополнительного помещения нужно учитывать, что чердак можно сделать, однако самостоятельные работы могут осложняться сложностью конструкции и ее габаритами, поэтому лучше обратиться к услугам профессионала.

Модификации крыш разнообразны, но чаще всего используется сталь обоюдоострая или ломаная. По своей организации у них есть различия между собой. Предварительно, прежде чем сделать крышу дома своими руками, необходимо определиться, какая из двух модификаций предпочтительнее для конкретного дома, а также более простая в установке в индивидуальном случае, необходимо изучить особенности оба здания. При строительстве мансарды необходимо понимать, какой способ опоры предпочтительнее из двух доступных.Кровля любого сооружения — это одна из двух разновидностей стропильных систем: многослойная конструкция или навесная. Обе эти конструкции имеют свои особенности, их выбор зависит от расположения несущей стены здания.

Тип подвесного верхнего устройства

Это название организации стропил, основанием для которых служат только крайние фундаментные стены здания. Эта модель применяется в том случае, если конструкция не имеет других капитальных перекрытий, кроме внешних стен.Использование такой конструкции допустимо с учетом того, что между двумя капитальными основаниями расстояние не превышает восьми метров, причина этого — ощутимая утяжеление основания несущих конструкций. Как вы понимаете, эту нагрузку нужно снижать. Для этого вы можете использовать следующие инструменты:

подкосы;
ригелей;
бабушек;
затяжка.

Балки, которые используются, например, для перекрытия, притягиваются с помощью распорок к опорным стойкам, а затяжка подвешивается передней бабкой к верхнему блоку.Для перекрытия в этом типе конструкции используются тесаные бревна или широкие перекладины, укладываемые по краю. Профиль должен быть не менее 100 на 200 мм. Для соблюдения необходимых размеров рекомендуется для выполнения всех расчетов обратиться к специалисту, пол в мансардном помещении должен быть надежным.

Тип встроенной конструкции

В отличие от предыдущей схемы, конструкция монтируется не только на обе опорные внешние стены, но и на сплошные перекрытия, положенные на основание.Поэтому перед тем, как построить мансардную крышу своими руками, нужно заранее спланировать строительство самой мансарды, а именно фундамента. В том случае, если основание выполнено из ремня, на котором уже планируется подъем несущих перегородок, то система штабелирования — лучший вариант. При этом конструкция выдерживает внушительную нагрузку и имеет в этом отношении преимущество перед схемой подвеса, кроме того, она обеспечивает мощное основание для бревен и настила конструкции.За счет фундаментных плит многослойная конструкция имеет дополнительную опору. Если строитель выбирает ломаный вариант покрытия мансарды, можно использовать смешанную систему кровли, при которой боковые стропила являются системой опоры, а верхние — подвесным способом.

При строительстве дома из блоков или кирпича часто передняя часть чердака возводится из того же материала. Главный плюс в том, что строителю не нужно рассчитывать размеры верхних элементов, собирать их и перемещать к стене.Однако необходимо помнить, что мансардная крыша своими руками предполагает заранее тщательно разработанную схему конструкции. По такой схеме фундамент должен быть прочным и соответствующая толщина стен, так как с таким фронтоном на фундаментную постройку ложится огромная нагрузка.

Давайте посмотрим на эту ситуацию. Вы решили использовать чердак как часть своего жилого помещения, которое для этого необходимо. Во-первых, решите, как вы хотите его использовать. Если круглогодично и как гостиная, то для вас наиболее приемлемым вариантом будет фасадная стена, облицованная кирпичом или пеноблоками.Чтобы обеспечить оптимальную высоту мансардного помещения под двускатной крышей, уклон необходимо делать под углом 45-50 градусов, исходя из ширины торца постройки. При меньшем угле значительно уменьшается жилая площадь комнаты. Во избежание строительства неоправданно высокой крыши, которая приведет к перерасходу материалов, утяжелению конструкции и значительному парусу крыши при сильном ветре, не рекомендуется увеличивать крутизну коньков.

Конструкция двускатной крыши более упрощена, чем у ломаной конструкции, за счет использования плоских стропил от верха до стены, а также отсутствия дополнительных соединений и перегибов.Но у сломанного устройства есть свои преимущества, он позволяет организовать в этой части жилища высокие потолки и просторную комнату. Монтаж ломанной системы намного сложнее по всем параметрам: по проектированию, укладке кровли, по исполнению, но в этом случае конструкция приобретает внешнюю прочность, и под крышей образуется значительное пространство. Осложняет монтаж ломаной конструкции наличие большого количества соединительных узлов, необходимо выполнить все связки по правилам, только в этом случае вся конструкция будет надежной и фиксированной.

Такая конструкция предусматривает значительное количество сложных соединений компонентов. При этом обстоятельстве, если строение выполнено из кирпича или камня, фасадные части можно предварительно возвести, как в исходном варианте мансарды, во время основной кладки. Для того, чтобы создать систему поддержки в этом случае необходимо организовать промежуточные опоры и их удерживающие соединения, руководствуясь фронтонами уже сделано. Прежде чем воплотить в жизнь свою идею, нужно подготовиться. Для постройки мансардной крыши своими руками требуются чертежи всей конструкции.Их следует разработать заранее, они должны быть отображены в размерах, и только после этого необходимо организовать закупку материалов для выбранной постройки по приведенной выше схеме.

Размеры проекта двускатной крыши мансарды

Чтобы правильно расположить все элементы в общей модели, необходимо взять за точку отсчета фигуру с прямыми углами, например из квадрата или прямоугольника — профиль чердака, созданный помещением.Взяв за основу параметры высоты и ширины комнаты, практически невозможно ошибиться в углах, под которыми будут располагаться верхние откосы, все подпорные элементы, стропила и расположение верха. После расчета этих параметров необходимо сразу перенести цифровые данные на чертеж. В самом начале определяется середина ширины передней стенки. Взяв за основу это значение, необходимо определить показатели высоты конька, перекрытия чердачного помещения, размеры свеса карниза и размещение капитальных стен.

Каждая из конструкций подразумевает необходимый объем соединительных узлов, разные модификации, поэтому каждую связку нужно рисовать отдельно, чтобы детально видеть соединения всех узлов, сходящихся в одной точке.

Каждая опорная цепь вмещает основные звенья и дополнительные, опциональные в ряде конструкций. Основными составляющими кровли мансарды являются:

бревна внахлест — это основа для остальных элементов стропильной конструкции, они крепятся на несущие стены здания;
Опорная ножка, прямая на двускатной крыше, но в разомкнутой цепи, состоящая из двух компонентов.По этой схеме верхняя опора называется коньком, так как образует верхнюю точку кровли — конек, стены мансарды образованы стропилами, которые называются боковыми;
шпальная или коньковая доска — незаменимый элемент двускатной кровли, за исключением случаев, когда она может выступать, например, при установке ломанной конструкции;

Мауэрлат

крепится к цокольным боковым стенам здания и представляет собой мощную ножку, на которую крепятся опорные ножки;
для усиления как двускатной, так и ломаной конструкции необходимы опорные элементы — стойки.В ломаной схеме крепятся боковые и верхние опоры, а при сооружении двускатной крыши стойка является основой обшивки и утепления стен помещения;
скосы или соединяющиеся диагональные части поддерживают продольные балки или распорки и опоры, таким образом конструкция является более монолитной.
Балки для перекрытия чердака предназначены для соединения стоек. Они считаются основной основой во всех типах мансарды.
в разорванной конструкции верха предусмотрены промежуточные проходы, необходимые для придания структуре твердости.

Чтобы убедиться, что созданный план выполняется правильно, рекомендуется проконсультироваться со специалистом. Он сможет проверить, насколько правильно рассчитаны все показатели всего здания. Также существуют различные системы обучения не для профессионалов, разработанные с консультативной целью, вы можете увидеть их, посмотрев пошагово видео мансардной крыши своими руками на нашем сайте.

После подготовки чертежа, исходя из закрепленных в нем размеров, можно приступить к расчету количества материалов, необходимых для работы.Выбор материалов должен осуществляться в соответствии с требованиями экологичности и противопожарного оборудования. Деревянные элементы нужно обработать специальными пропитками, чтобы снизить горючесть материала. Для возведения конструкции потребуется приобрести:

дерево для опорных ног, профиль подбирается исходя из расчетов;
в зависимости от выбранной системы поддержки перекладине, которая имеет профиль либо 100 на 15 мм или 150 мм на 200, кроме того, расстояние между структурами капитала стен должны быть приняты во внимание;
для накатывания мауэрлата приобретается шпала с профилем 100 на 150 или 150 на 150 мм;
бревен для стоек 100 на 100 или 150 на 150 мм;
настил чернового пола изготовлен из необрезной доски, дополнительно потребуется ряд крепежных элементов;

№

необходимо приобрести различную крепежную фурнитуру и металлический лист для резки накладок толщиной не менее 1 мм;
, теплоизоляция и пароизоляция, пиломатериалы и укрывной герметик.Расчет стропильного сечения.

Основная внешняя нагрузка будет приходиться на стропила, которые являются составными частями кровли, поэтому к их профилю предъявляются определенные требования.
