Как закрепить сэндвич-дымоход. Как выбрать сэндвич-дымоход для дома

Как закрепить сэндвич-дымоход. Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

  • Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
  • АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
  • Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
  • АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
  • К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
  • Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

Как закрепить высокий дымоход. Как закрепить трубу дымохода на крыше растяжками

Как защитить высокий дымоход от ветра?

      Согласно СНиП 41_01_2003 «Отопление, вентиляция и кондиционирование», высота дымовых труб, проходящих через скатную крышу, должна увеличиваться относительно ската по мере удаления дымохода от конька. Однако чем выше труба, тем интенсивнее ветровая нагрузка на нее, а значит, высокий дымоход необходимо дополнительно усиливать

      Высота, начиная с которой требуется делать усиление, зависит от типа, модели, особенностей устройства дымохода и обычно составляет 1,2–2 м. Как усиливают конструкцию трубы?

      Например, в случае популярных сегодня дымоходов из нержавеющей стали для этого предусматривают направленные в разные стороны стальные растяжки (чаще всего три гибких троса или два жестких прута). С одного края их крепят к надетому на трубу хомуту, а с другого — к прочному основанию (как правило, к стропильным ногам).

      Такое решение связано с рядом проблем. Во-первых, далеко не всегда можно найти подходящую точку для закрепления троса в направлении от трубы к карнизному свесу кровли. Еще сложнее подобрать третью точку фиксации троса, когда дымоход проведен через фасад здания, а затем через фронтонный или карнизный свес крыши. Очевидно, что в этом случае место для закрепления растяжки должно находиться на участке рядом с домом, но таким образом трос в силу разных причин фиксируют крайне редко. Приходится искать точку для его опоры в плоскости кровли, но тогда статическая устойчивость дымохода остается под вопросом.

      Вторая проблема — как добиться герметичного прохода растяжки или ее крепежа сквозь кровлю, когда трос или прут фиксируют к деревянному основанию крыши. Широко практикуемый сегодня неспециализированными бригадами вариант просверливания в кровле отверстия для растяжки, а затем заполнения его эластичным герметиком (или даже монтажной пеной) вызывает неприятие у профессиональных кровельщиков. Постепенно из-за усадки стропильной системы, колебаний дымохода под действием ветра или из-за потока воды, стекающей по растяжке во время дождя, в месте прохода троса или прута сквозь покрытие появятся щели, и, как следствие, начнутся протечки. Как же быть? Например, в случае металлочерепицы трос можно прикрепить к деревянному основанию кронштейном, имеющим эластичную шайбу, которая будет накрывать место прохода кронштейна сквозь лист металлочерепицы. Притом для повышения герметичности данного узла желательно промазывать шайбу по периметру кровельным герметиком.

      Для фиксации растяжек на кровле из керамической или цементно-песчаной черепицы рекомендуют применять особые проходные черепицы для вывода на крышу антенн, представленные в линейках всех ведущих производителей этих кровельных материалов

        Вариант усиления конструкции керамического дымохода

        Для усиления дымоходов другого популярного типа — керамических с оболочкой (кожухом) из легкого бетона — существует несколько решений. Самое простое — установка арматурных стержней (с последующей заливкой цементным раствором) в вертикальные каналы, имеющиеся в бетонной оболочке. Эти каналы, предусмотренные большинством производителей керамических дымоходов, расположены вдоль каждого из четырех углов оболочки. Рекомендуют при высоте трубы от 1,5 до 2 м армировать только два канала (по диагонали), а при высоте от 2 до 3 м — все четыре. Длина арматурного стержня определяется расстоянием от устья трубы до места прохода ее через кровлю, которое умножают на два, поскольку под кровлю стержень должен уходить на такое же расстояние. Если дымоход значительно возвышается над крышей, то для его усиления можно применять другие методы. Например, установить трубу, в бетонной оболочке которой, помимо дымового, есть и второй канал большого сечения (для вентиляции помещения или проводки инженерных коммуникаций внутри дома). Этот канал до самого основания заполняют арматурными стержнями и заливают бетоном. Еще один вариант — «одеть» бетонный кожух в корсет из стальных уголков с перевязкой требуемой длины.

      Крепление сэндвич-трубы к стене. Из чего состоит дымоход-сэндвич

      Дымоход из сэндвич-трубы — это трехслойное устройство из тонколистного металла, где внутренний и наружный слой изготовлены из нержавеющей стали, а между ними расположена прослойка — это термоизоляция из базальтовой ваты:

      • Внутренний слой выполняет задачу дымоотведения, обеспечивает герметичность и целостность конструкции. Изготавливается из жаропрочной стали и способна выдерживать термические нагрузки до 900°С.
      • Прослойка служит для обеспечения теплоизоляции, не позволяя образовываться в трубе конденсату.
      • Наружный слой — защитная оболочка от воздействия неблагоприятных внешних факторов: дождя, снега, ветра. Нержавеющая сталь, которая используется в качестве материала, из которого выполнен верхний слой обладает высокими показателями сопротивления их агрессивному влиянию.

      Сэндвич-дымоход — это наиболее популярное устройство для дымоотведения, которое обладает рядом достоинств:

      • отсутствие конденсата;
      • небольшое, в сравнении с другими видами дымоходных труб, скопление сажи;
      • снижение пожароопасности;
      • долговечность;
      • привлекательный внешний вид;
      • простота монтажа.

      Что касается установки такого дымохода, то легкость процесса обеспечивается, кроме оптимального веса, наличием дополнительных элементов, которые в комплекте позволяют смонтировать систему дымоотведения без дополнительных усилий и даже самостоятельно. Любой домашний мастер в состоянии собрать дымоход без помощи специалистов.

      Сэндвич-дымоход включает несколько составляющих: труб горизонтальных и вертикальных, колен, старт-сэндвича, переходников и кронштейнов. Все элементы дымохода монтируются посредством хомутов — специальных металлических колец, которые обеспечивают прочное крепление стыков и фиксируют дымоход в нужном положении, чтобы в процессе эксплуатации конструкция не подвергалась разгерметизации.

      Настенный кронштейн для сэндвич-дымохода

      Устройство, позволяющее закрепить трубу в вертикальном плоскости к стене здания. Это не силовой элемент, основная его задача — удержание трубы в вертикальном положении.

      Кронштейны изготавливают из нержавеющей стали. Устройство с одной стороны закрепляется к стене здания, с другой стороны с помощью хомута крепится к трубе, фиксируя ее параллельно плоскости стены на расстоянии.

      Как закрепить сэндвич трубу на крыше. Что такое сэндвич-дымоход?

      Несмотря на большой выбор материалов для монтажа систем дымоудаления, наиболее широкое распространение в частном домостроении получили стальные сэндвич-дымоходы.

      Дымоход типа «сэндвич» представляет собой две трубы разного диаметра, вставленные друг в друга, а всё свободное пространство между ними заполнено негорючей изоляцией – минеральной ватой.

      Минеральная вата одновременно играет роль утеплителя и изолятора.

      Среди основных преимуществ сэндвич-дымоходов можно выделить:

      • высокую скорость монтажа и дешевизну по сравнению с кирпичными дымоходами;
      • небольшой вес системы дымоудаления;
      • гладкие внутренние стенки дымохода обеспечивают хорошую тягу и способствуют уменьшению образования сажи;
      • использование кислотоустойчивых сортов нержавейки гарантирует долгий срок службы дымохода.

      Важно знать, что температура отходящих дымогазов напрямую зависит от типа отопительного котла и вида используемого топлива. Чем выше температура отходящих дымовых газов, тем сильнее разогревается труба и, соответственно, все конструктивные элементы, через которые она проходит. Понять зависимость температуры дымогазов от типа котла и вида используемого топлива поможет следующая таблица.

      Следует помнить, что ничем не защищённое дерево начинает обугливаться при температуре 200° С. Хорошо высушенная древесина может загореться от источника открытого пламени при температуре 270-290° С. А если дерево подвергается постоянному нагреву более 24 часов подряд, то оно может самовоспламениться уже при температуре в 170° С. Поэтому при монтаже сэндвич-дымохода важно соблюдать все меры противопожарной безопасности. А любая ошибка, допущенная на этом этапе, может привести к печальным последствиям – пожару и потери имущества.

      Урбан (Участник FORUMHOUSE):

      У моих знакомых сгорело два дома из-за неправильно смонтированного сэндвич дымохода. Причём в обоих случаях возгорание произошло в месте прохождения дымохода через деревянное перекрытие.

      По статистике до 80% пожаров происходят именно из-за неправильно смонтированных дымоходов. Поэтому при выборе и монтаже дымохода необходимо придерживаться СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

      Установка сэндвич-трубы на кирпичную трубу. Что такое сэндвич, его достоинства и недостатки

      Сэндвич дымоход — это двухконтурная конструкция цилиндрической формы, состоящая из нескольких секций труб длиной в 1 метр, которые вставляются в процессе монтажа одна в другую. Внутренний и наружный контур выполнен из трубного проката, между которыми помещён теплоизоляционный материал — вермикулит, минеральная вата или базальтовое волокно. Он не позволяет быстро остывать дымоотводу и препятствует появлению внутри него конденсата.

      Данные утеплители характеризуются низким коэффициентом теплопроводности, стойкостью к воздействию химических веществ, огнестойкостью и высокой влагостойкостью. Внутренний контур изготавливается в основном из жаропрочной и коррозиестойкой нержавеющей стали, для наружного используются трубы из нержавейки, оцинкованного железа, легированной стали с декоративным эмалевым покрытием.

      Благодаря конструктивным особенностям сэндвич дымоходы обладают следующими преимуществами:

      • Простотой и удобством монтажа. Благодаря большому ассортименту соединительных деталей можно придать конструкции конфигурацию любой сложности.
      • Звукоизоляционными свойствами. Трубы за счёт трёхслойной структуры стенок значительно снижают гул и шум, возникающие при тяге.
      • Совместимостью со всеми типами отопительных приборов, вне зависимости от используемого топлива.
      • Лёгкостью и универсальностью конструкции, поэтому сэндвич дымоходы могут устанавливаться как внутри, так и снаружи помещения без возведения дополнительной опоры.
      • Привлекательным внешним видом.
      • Высокими теплозащитными свойствами, благодаря которым конструкция надёжно защищена от образования конденсата.
      • Высокой пожаробезопасностью. Эффективная теплоизоляция также препятствует нагреву наружного контура дымоотводного канала до очень высоких температур, способных воспламенить горючие материалы, соприкасающихся с их поверхностью конструктивных элементов строения.
      • Гладкими внутренними поверхностями. При эксплуатации они меньше подвержены осадку сажи, что позволяет достаточно редко чистить канал дымохода.
      • Длительным сроком службы. Внутренний контур сэндвич труб изготовлен из нержавейки, устойчивым к термической и химической агрессии, поэтому они сохраняют свои первоначальные характеристики многие годы.

      Как закрепить дымоход снаружи. Базовые параметры

      Перед тем как установить дымоход, необходимо правильно определиться с размерами конструкции. Сюда относят не только длину дымохода, но и диаметр поперечного сечения трубы дымохода. Чтобы сделать максимально правильный выбор, достаточно ознакомиться с нормативными требованиями СНиП. Подбирать диаметр рекомендуется согласно показателям тепловой мощности печи или котла.

      Здесь опирайтесь на такие рекомендации:

      • диаметр трубы не должен быть меньше диаметра выходного отверстия котла;
      • если показатель тепловой мощности составляет менее трёх с половиной киловатт, оптимальный показатель сечения трубы должен составлять 14 сантиметров;
      • если показатель тепловой мощности варьируется в пределах 3,5-5,5 киловатт, диаметр надо увеличить до двадцати сантиметров;
      • если показатель тепловой мощности составляет 5,5-7,5 киловатт, необходимо провести монтаж дымовой трубы диаметром 27 сантиметров.

      При этом длину дымохода надо определять согласно таким правилам:

      • минимальный показатель высоты, который даст возможность создавать требуемую тягу, составляет 5 метров от камеры сгорания до верха;
      • если плоская крыша, то дымовая труба обязательно должна возвышаться над крышей минимум на 0,5 метра;
      • не забывайте обращать внимание и на кровельный материал, используемый при проведении строительных работ. Если кровля выполнена из легковоспламеняющегося кровельного материала, высота трубы над коньком должна составлять один метр. Оптимальный вариант – на полтора метра.

      Насадка для перехода с кирпичной трубы дымохода на сэндвич. Преимущества сэндвич-трубы для дымохода

      Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.

      Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:

      • Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.
      • Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.
      • Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
      • Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
      • Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
      • Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
      • Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
      • Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.

      Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

      Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

      Как самостоятельно сделать и собрать сэндвич-трубу?

      Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

      Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

      Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

      Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

      Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

      Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

      В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

      Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

      Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

      Устанавливаем сэндвич-дымоход в бане поэтапно

      Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

      Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

      Этап I. Соединяем элементы дымохода

      Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

      Этап II. Вариант 1. Проводим дымоход через стену

      Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

      Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

      Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

      Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

      Этап II. Вариант 2. Проводим дымоход через крышу

      При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

      Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

      Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

      Этап III. Закрепляем дымоход

      Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

      К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

      Этап IV. Окончание монтажа

      После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

      Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

      • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
      • Для наружных труб – по наружной поверхности.
      • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
      • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

      Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

      Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

      Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы

      Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.

      Как устроен сэндвич-дымоход?

      С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

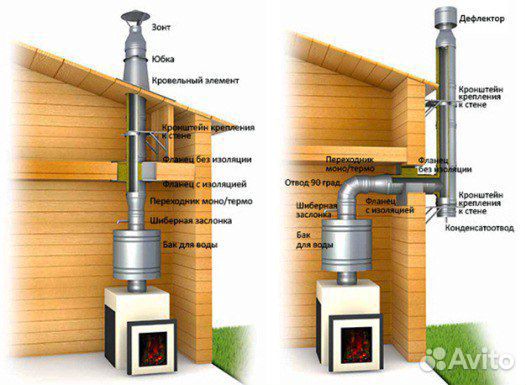

      Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

      Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

      • внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
      • утеплитель надежно защищает наружный контур от перегрева;
      • конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
      • обеспечивается необходимая тяга и разрежение газов в дымоходе.

      Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

      Помимо сэндвич-труб при монтаже дымохода используются:

      • настенные кронштейны, которые удерживают конструкцию;
      • ревизия, имеющая окно для чистки и подставки под нее;
      • набор переходников;
      • тройники;
      • колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
      • обжимные хомуты для соединения отдельных элементов конструкции;
      • разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
      • розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

      Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.

      Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

      На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.

      Нормативы на размеры базальта внутри «сэндвича»

      Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:

      • при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
      • при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
      • при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

      Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.

      Как правильно устанавливать такой дымоход

      При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

      Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

      Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

      Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

      Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

      Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.

      Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

      Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

      Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

      Как правильно оформить вывод на крышу?

      Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

      Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

      При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

      Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

      После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

      После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

      Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt.com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.

      Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т. п.

      Оцените статью:

      Поделитесь с друзьями!

      Монтаж сэндвич трубы для дымохода: утепленные из нержавейки

      • Особенности конструкции
      • Устройство и габаритные размеры дымоотвода
      • Некоторые тонкости установки двустенных дымоходов
      • Основной функцией дымохода является образование естественной тяги и вывод продуктов сгорания, когда используется печное или газовое отопление. Практически именно от его конструкции, качества производства и грамотности монтажа во многом зависит эффективность системы отопления и ее безопасность в целом. Поэтому так важны его долговечность, прочность, максимальное соответствие условиям эксплуатации и пожаробезопасность.

        Пожалуй, этим параметрам лучшим образом соответствуют дымоходы сэндвич. При использовании конструкции из нержавейки дымоотвод получается двусторонний. Это дает определенные преимущества над односторонними конструкциями:

        • больше соответствует требованиями пожарной безопасности;
        • обеспечивает более качественную теплоизоляцию;
        • ее двусторонняя конструкция снижает вероятность образования конденсата на поверхности изнутри, улучшая тем самым параметры тяги.

        При этом монтаж сэндвич трубы для дымохода довольно простой и под силу одному человеку.

        Особенности конструкции ↑

        Они состоят из двух труб: внутренней и наружной, с проложенным между ними теплоизоляционным слоем. Обычно это базальтовое негорючее волокно толщиной 25-60 мм. Внутреннюю изготавливают из стали (чаще нержавеющей), а внешнюю – из меди, латуни, той же нержавейки либо другого материала. Оцинкованные желательно не использовать, поскольку они меняют свое сечение при нагревании и охлаждении.

        На заметку

        Единственной проблемой при укладке утеплителя является нахлест с подрезом в полтолщины и перехлест в 100 мм, что создает определенные неудобства при монтаже.

        Одним из лучших на сегодня вариантов из нержавейки является теплоизолированная сэндвич труба для дымохода Вулкан с трехслойной конструкцией:

        • внутренняя из нержавеющей стали – кислотоупорная и жаропрочная,
        • базальтовая вата – выдерживает нагрев до примерно 750°,
        • внешняя из нержавеющей аустенитной стали – обеспечивает жесткость каркаса и удерживает геометрию дымопровода.

        В последнее время набирают популярность эмалированные дымоходы сэндвич. По сравнению с обычными их максимальный температурный порог выше – до 900° C. Эмалированный вариант изготавливают из специальной стали в 0,5 мм, покрытой с обеих сторон стеклянной эмалью. Благодаря уникальным свойствам эмалированного покрытия эти дымоотводы не подвержены воздействию конденсата, который образуется на его стенках. Значительно улучшается также проводимость, то есть одновременно увеличивается КПД самого отопительного прибора. Как показывает практика, надежность и долговечность двухстенного дымоотвода этого типа увеличивается в несколько раз. Стоит также отметить, что  покрытые черной эмалью, они имеют эстетичный вид и прекрасно вписываются в любой интерьер.

        Устройство и габаритные размеры дымоотвода ↑

        Монтаж начинают после определения его сечения и длины

        Сечения ↑

        Сечение напрямую зависит от тепловой мощности прибора и должно соответствовать СниП. Наиболее оптимальные значения выбирают согласно следующим рекомендациям:

        • тепловая мощность до 3,5кВт – 0,14 х 014 м,
        • при 3,5–5,2 кВт – 0,14 х 0,2 м,
        • при 5,2–7 кВт – 0,14 х 0,27 м.

        В случае круглого поперечного сечения трубы, оно по площади должно быть эквивалентно прямоугольному.

        Дымоходы сэндвич из нержавеющей стали: размеры

        Длину рассчитывают, исходя из следующих положений СниП.

        • Высота должна начинаться от 500 см.
        • Дымопровод должен быть выше конька дома самое меньшее на 50 см.
        • Если для кровли использован горючий материал, высота его вывода от парапета или конька должна составлять 1–1,5 м.

        Важно

        Если пристройка дома выше него, то дымопровод обязательно следует выводить выше пристройки. То же справедливо и в случае более высоких близ стоящих зданий.

        Конструкция может возвышаться над крышей:

        • плоская крыша – от 500 мм,
        • труба находится на расстоянии не больше 1,5 м от парапета или конька – от 500 мм,
        • расстояние от нее до конька составляет 1,5–3 м – не ниже последнего,
        • при расстоянии до конька, начиная с 3 м  – не ниже, чем линия, проведенная вниз от последнего под углом 10°.

        Внимание

        Чем ниже будет расположена труба по скату крыши, тем больше она должна возвышаться над ее поверхностью.

        Некоторые тонкости установки двустенных дымоходов ↑

        • Сэндвич дымоход этого типа  всегда устанавливают  по направлению снизу вверх.
        • Соединение отдельных деталей – раструбное, то есть один элемент вставляется в другой.
        • Если он будет работать при избыточном давлении, то дополнительно используют герметизирующие муфты.
        • Первый фрагмент дымоотвода соединяют с патрубком отопительного прибора.
        • Хотя это и утепленные дымоходы сэндвичи, однако в некоторых местах, например, балках или перекрытиях, может возникнуть необходимость дополнительной защиты.

        Некоторую сложность может вызвать проход конструкции через крышу. Рассмотрим этот вопрос подробнее.

        Проход через крышу: как сделать правильно ↑

        Безопасный выход дымоотвода наружу обеспечивают при помощи специального элемента – крышной разделки. Выполненное из металла изделие не дает соприкоснуться трубе к конструкциям крыши.

        Совет

        Крышная разделка подбирается под угол наклона крыши. Есть и стандартные – под наклон крыши 15-35° или 35-55°.

        • Сначала намечают место, через которое  дымоотвод пройдет через крышу. Наносят разметку маркером или карандашом, еще раз проверяют и делают с внутренней стороны отверстие в кровле. Размеры отверстия должны позволять дымоотводу свободно проходить через нее.
        • Для герметизации изнутри крепят подкрышный лист, а снаружи устанавливают крышную разделку. Угол регулируют за счет ее конусной части. Края же заводятся или под конек, или под кровельный лист.
        • После закрепления регулируемого фартука, который герметизирует место стыка дымоотвода и разделки, можно приступать к установке следующего элемента.Так завершают проход дымохода через кровлю. Затем наращивают трубу до нужной длины и устанавливают на его конце зонтик, чтобы уберечь его от осадков.

        Рекомендуем

        Сэндвич дымоход нужно собирать таким образом, чтобы в месте его прохождения через крышу не образовались стыки, которые представляют собой потенциальную опасность.


        © 2021 stylekrov. ru

      Установка сэндвич дымохода | Строительный портал

      Если вы являетесь владельцем частного дома или дачи, то наверняка знаете, что неотъемлемым этапом строительства любого сооружения, отапливаемого с помощью камина или печи, является обустройство дымохода. Основное предназначение данного функционального элемента – выведение из топки продуктов сгорания, представляющих опасность для здоровья, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом уровень тяги определяется диаметром дымохода и высотой дымового канала. Среди сторонников самостоятельного выполнения всей домашней работы без привлечения специалистов наибольшей популярностью пользуются дымоходы конструкции «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими, не менее значимыми преимуществами. Однако распространенность сэндвич дымоходов среди мастеров-обывателей в большей степени связана с безопасностью и легкостью их монтажа, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что монтаж сэндвич дымоходов предполагает соединение элементов конструкции и вспомогательных деталей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить эксплуатационные характеристики конструкции. Учитывая актуальность данной проблемы, в настоящей статье мы рассмотрим технологию монтажа сэндвич дымохода своими руками, а также основные виды и особенности данного конструктивного элемента.

      Содержание

      1. Устройство сэндвич-дымоходов: конструктивные особенности
      2. Основные составляющие системы сэндвич-дымохода
      3. Преимущества и недостатки сэндвич-дымоходов
      4. Основные разновидности сэндвич-дымоходов: краткая характеристика
      5. Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика
      6. Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?
      7. Как установить сэндвич-дымоход: пошаговое руководство



      Устройство сэндвич-дымоходов: конструктивные особенности

      Сэндвич-дымоход представляет собой металлическую или керамическую конструкцию, состоящую из нескольких сегментов, каждый из которых характеризуется длиной в один метр и вставляется в другой в процессе монтажа. Упрощенно, конструкция сэндвич-дымохода представлена внутренней и наружной трубой, между которыми расположен слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, характеризующихся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и невосприимчивостью к воздействию ряда химических веществ. Благодаря подобному трехслойному строению, данная конструкция и получила название «сэндвич». В большинстве случаев для изготовления внутреннего контура трубы используется нержавеющая сталь, характеризующаяся повышенными антикоррозионными свойствами, а для наружного, в целях экономии средств, менее прочный оцинкованный металл.

      Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного – его прочностными характеристиками, так как он должен быть достаточно жестким, что будет способствовать сохранению изначальной конфигурации не только трубы, но и всей конструкции в целом.

      Основные составляющие системы сэндвич-дымохода

      Логично, что для монтажа системы, используемой для отведения дыма, не могут использоваться только прямые трубы. Это объясняется конструкционными особенностями здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и кровлю. В связи с этим, в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов. Чтобы разобраться в этом более подробно,  рассмотрим, из каких элементов состоит сэндвич-дымоход.

      В структуру системы сэндвич-дымохода входят следующие основные элементы:

      • Сэндвич-трубы;
      • Тройники – конструкционные элементы системы, которые используются для соединения дымохода с топками каминов и печей, а также на участках разветвления дымоходного канала;
      • Колена – элементы, предназначенные для монтажа изгибов дымохода. В этих целях используются модели с изгибами на 15, 30, 45 и 90 градусов;
      • Сборник конденсата – еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате температурных перепадов;
      • Элементы прохождения кровли – детали системы, предназначенные для монтажа сэндвич-дымохода в местах преодоления им конструкций кровли с одновременным обеспечением эффективной термо- и гидроизоляции;
      • Ревизионный тройник, оснащенный дверцей – устройство, предназначенное для осуществления контроля над чистотой дымового канала и очистки от сажи;
      • Устье – элемент конструкции, необходимый для обустройства верхнего края дымохода;
      • Опорная консоль – элемент конструкции, необходимый для монтажа настенного или напольного основания под дымоход;
      • Стеновой хомут – устройство, предназначенное для надежной фиксации дымохода относительно стены.

      Преимущества и недостатки сэндвич-дымоходов

      • Высокие эстетические характеристики и эффектный внешний вид;
      • Благодаря конструктивным особенностям, сэндвич-дымоходы эффективно совмещаются с различными моделями печей и котлов;
      • За счет легкости и универсальности конструкции, сэндвич-дымоходы могут использоваться как снаружи, так и внутри помещения;
      • В отличие от кирпичных дымоходов, значительно меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
      • В связи с тем, что сэндвич-дымоходы изготовлены из нержавеющей стали, устойчивы к воздействию факторов, образующихся в процессе сгорания топлива, а именно химической и термической агрессии;
      • В процессе эксплуатации сэндвич-дымоходов не происходит повреждение внутреннего слоя конструкции под действием агрессивных факторов, в связи с чем, она сохраняет свои эксплуатационные характеристики на протяжении длительного времени;
      • Следующее преимущество сэндвич-дымоходов особенно актуально для конструкций, в процессе эксплуатации которых используется оборудование с прямой вытяжкой. Благодаря эффективной теплоизоляции, сэндвич-конструкции надежно защищены от образования конденсата;
      • Благодаря тому, что внутренняя поверхность дымохода является гладкой, в процессе его эксплуатации на ней не оседает сажа, что позволяет производить чистку канала дымохода достаточно  редко;
      • Благодаря эффективной теплоизоляции, не происходит нагревание наружного контура дымохода до критических температур, которое способно стать причиной возгорания горючих элементов постройки. С учетом этого, можно говорить о высокой пожарной безопасности системы;
      • За счет удобства конструкции, в процессе монтажа которой становится возможным осуществление поворотов и изгибов дымохода, прокладывая сэндвич-дымоход, вы сможете огибать любые препятствия на его пути, не прибегая к разборке перекрытий или удалению элементов кровли;
      • Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится более легким и дешевым.

      Несмотря на значительное количество преимуществ сэндвич-дымоходов, для данных конструкций характерны и определенные недостатки, также заслуживающие внимания.

      Недостатки сэндвич-дымоходов:

      • Возможность потери герметичности конструкции в случае ее длительной эксплуатации;
      • Нарушение целостности сэндвич-дымохода в случае постоянных резких температурных перепадов;
      • Достаточно высокая стоимость конструкции;

      Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно функционируют на протяжении более длительного времени.

      Основные разновидности сэндвич-дымоходов: краткая характеристика

      Ранее уже было отмечено, что сэндвич-дымоходы представляют собой многослойные конструкции, изготовленные из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что обе разновидности конструкции характеризуются схожим способом монтажа, для каждой из них характерны и свои особенности, которые будут рассмотрены далее.

      Сэндвич-дымоходы из нержавеющей стали

      В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, характеризующуюся устойчивостью к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего воздействия еще одной трубой, называемой внешним контуром и изготовленной из нержавеющей стали или оцинкованного металла, использование которого является бюджетным вариантом. Важно отметить, что внутренний контур может быть изготовлен из металла или керамики, что характерно для комбинированных дымоходов.

      Сэндвич-дымоходы из керамики

      Конструкция керамических дымоходов представлена трубой, изготовленной из термостойкой керамики. Снаружи она обернута термоизолирующими матами, а изнутри покрыта высокопрочной глазурью. Данную конструкцию необходимо поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно, наличие теплоизоляционного слоя, позволяют им не нагреваться с внешней стороны, что обуславливают их абсолютную пожаробезопасность.

      Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны и различия, главное из которых – вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограмм. Кроме того, неотъемлемым этапом монтажа керамического дымохода является обустройство фундамента, тогда как монтаж дымохода из нержавеющей стали ограничивается обустройством разгрузочных площадок на каждом уровне перекрытий.

      Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика

      Существует несколько способов соединения сэндвич-труб для дымоходов. Наиболее популярные из них: фланцевый способ, байонетный, по «мостику холода»,  «по конденсату» и «по дыму».

      Последний способ сборки дымохода полностью гарантирует то, что угарные газы не проникнут внутрь дома или бани. А используя способ «по конденсату», вы можете быть уверены, что образующийся внутри дымохода конденсат, будет свободно стекать вниз по стенкам трубы.

      Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?

      • Высота дымохода от отопительного прибора до оголовка – величина достаточно постоянная и должна быть не менее 5 м;
      • Необходимо обратить внимание на крышу соседних зданий: возвышение дымохода относительно соседних строений не должно быть более 1,5 м;
      • В случае возвышение дымохода над кровлей на 1,5 м и более, он нуждается в дополнительном закреплении с помощью растяжек;
      • В соответствии с рекомендациями специалистов, конструкция дымохода должна предусматривать заглушки, оснащенные конденсатооотводчиком, который предназначен для удаления конденсата и ревизии дымохода;
      • В случае монтажа кровли из горючих материалов, конструкция дымохода должна предусматривать наличие искроуловителя, изготовленного их сетки с ячейкой не менее 5×5 мм;
      • В процессе установки сэндвич-дымохода недопустимо сужение диаметра дымохода, однако возможно его расширение. Например, производя монтаж сэндвич-дымохода печи с выходящим диаметром дымохода 115 мм, вы можете использовать трубы диаметром 120 мм, однако применение дымохода с сечением 110 мм категорически запрещается;
      • Горизонтальные участки дымохода должны характеризоваться длиной не более 1 м;
      • Элементы дымохода должны монтироваться таким образом, чтобы места их соединения не совпадали с участками потолочных и кровельных проходов;
      • Установка отводов и тройников должна осуществляться таким образом, чтобы они не несли нагрузку от веса элементов дымохода, которые установлены над ним.

      Как установить сэндвич-дымоход: пошаговое руководство

      Как подобрать габариты дымоходы: производим необходимые расчеты

      Прежде чем приступить к монтажу сэндвич-дымохода своими руками, нужно знать следующие параметры:

      • Размер поперечного сечения трубы дымохода;
      • Длину трубы дымохода.

      Размер поперечного сечения трубы определяется в соответствии со строительными правила и нормами (СНиП). Они рассчитываются следующим образом:

      • Если тепловая мощность не превышает  3,5 кВт, расчеты выглядят следующим образом: 0,14 м x 0,14 м;
      • Если тепловая мощность находится в пределах от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
      • При значении тепловой мощности от 5,2 кВт до 7 кВт, размеры поперечного сечения 0,14 м x 0,27 м.

      Важно! Как видно из предыдущих расчетов, размеры поперечного сечения напрямую зависят от тепловой мощности. Ознакомившись с приведенными выше параметрами, вы сможете подобрать наиболее оптимальные размеры поперечного сечения труб для дымохода. Отдав предпочтение круглому поперечному сечению, вы должны знать, что его размеры должны быть эквивалентны размерам прямоугольного.

      Длина трубы для дымохода также рассчитывается в соответствии со строительными правилами и нормами (СНиП):

      • СНиП 41-03-2001 гласит, что минимальная высота труб, которые улавливают дым, должна быть не меньше 500 см;
      • Дымовые трубы должны быть выведены выше конька дома как минимум на 50 см;
      • При условии выполнения кровли из горючих материалов, труба должна быть выведена от конька или парапета на расстояние от 1 до 1,5 м;
      Нюансы, которые должны быть учтены в процессе монтажа

      Обустройство дымохода должно начинаться от отопительного устройства, после чего оно постепенно продвигается вверх. Чтобы произвести его по всем правилам, необходимо учесть следующие нюансы:

      • Дымовые трубы должны характеризоваться отсутствием уступов;
      • Температура газов, проводимых по выводной трубе, не должна быть выше 500 градусов;
      • Максимальный угол отведения труб не должен превышать 30 градусов;
      • Участки трубы, расположенные под наклоном, должны быть лишены шероховатостей, а площадь их поперечного сечения должна быть не меньше, чем у вертикальных;
      • Не лишней будет установка дефлектора, зонта или других насадок, защищающих дымоход от атмосферных осадков, однако они не должны препятствовать свободному выходу дыма из трубы;

      Важно! Монтаж дымохода должен осуществляться таким образом, чтобы с ним не соприкасались газовый трубопровод, электрическая проводка и другие коммуникации.

      Как собрать сэндвич-дымоход? Рекомендации специалистов

      Дымоход берет свое начало от камина или печи. В первую очередь необходимо соединить трубу отопительного устройства с первым звеном дымохода и закрыть его заглушкой таким образом, чтобы не был заметен торчащий из него утеплитель и из него не выходил пар;

      Трубы вставляются одна в другую. Чтобы произвести данную манипуляцию, необходимо внимательно осмотреть трубу, после чего вы заметите, что один из ее концов характеризуется меньшим диаметром. Этот конец необходимо вставить в следующую трубу;

      Важно! В процессе монтажа дымохода следите за тем, что звенья трубы были собраны таким образом, чтобы конденсат, образующийся в процессе их эксплуатации, беспрепятственно стекал вниз.

      Необходимо помнить, что технология монтажа сэндвич-дымохода предусматривает состыковку как наружной, так и внутренней трубы, что зачастую сопряжено с некоторыми сложностями. В связи с этим, был разработан более простой метод их сборки сэндвич-труб, в соответствии с которым необходимо выпустить внутренние трубы на 15 см и соединить их, после чего произвести стыковку внешних труб;

      Усиление образованного стыка. Чтобы произвести данную манипуляцию, необходимо подготовить стальной хомут и, обернув им место стыка, стянуть хомут с помощью болтов, гаек или проволоки;

      Следующий этап предполагает нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

      Сборка сэндвич-дымохода завершена. Работая по выше обозначенному принципу, необходимо закрепить тройник, угол, зонт и наконечник. Через каждые 2 м трубы, необходимо производить крепление дымохода к стене с помощью кронштейнов. Чтобы снизить нагрузку, возлагаемую на конструкцию, места расположения тройника также закрепляются с помощью кронштейнов.

      Важно! Дымоход, монтаж которого осуществлялся своими руками, предполагает обустройство отступок. Отступка представляет собой пространство между стеной и дымовым каналом, величина которого рассчитывается по таблице, представленной ниже.

      Если отступка располагается в стенах, которые ее закрывают, то над печью необходимо обустроить два отверстия с разным уровнем, оснащенные решетками. Минимальная площадь сечения каждого отверстия должна быть не меньше 150 кв. см. В процессе монтажа закрытой отступки необходимо учитывать то, что пол в ней монтируется из негорючих материалов и должен располагаться на 7 см выше относительно пола помещения.

      Монтаж дымохода в местах соприкосновения с домом

      Как проходить перекрытия

      Перекрытия (потолок) необходимо пройти так называемой разделкой. В тех местах, где дымоход соприкасается с конструктивными элементами дома, необходимо установить специальное звено дымохода, представляющее собой проходной патрубок или короб с отверстием внутри. При этом необходимо помнить, что размер разделки должен на 7 см превышать толщину проходимого перекрытия. Разделка предназначена для защиты легковоспламеняемой конструкции от возгорания.

      Важно! Откажитесь от жесткого соединения разделки с конструкцией. Труба в патрубке должна характеризоваться отсутствием стыков.

      В перекрытии подготовьте отверстие под дымоход и осуществите разметку маркером, несколько раз перепроверив верность своих расчетов. Убедившись в правильном расположении трубы в перекрытии и сверив размеры патрубка с нанесенными отметками, приступайте к вырезанию.

      Специалисты рекомендуют с внутренней и с наружной стороны покрыть патрубок фольгированным базальтовым матом с огнеупорной мастикой. Само отверстие также должно быть изолировано с помощью минераловатного утеплителя в местах соприкосновения с патрубком.

      В подготовленное отверстие установите проходной патрубок и проверьте вертикальность установленной трубы. Если она расположена не строго вертикально, ее необходимо выровнять.

      Крышу, как и перекрытие, проходят специальным звеном, которое на данном этапе называется «крышная разделка». Чтобы правильно ее подобрать, необходимо знать угол наклона кровли.

      В кровле необходимо подготовить отверстие под дымоход, что также осуществляется с помощью маркера и тщательно проверяется. Вырезать отверстие необходимо с внутренней стороны кровли.

      С внутренней стороны кровли прикладывают оцинкованный металлический лист с отверстием под трубу, после чего трубу выводят, а лист закрепляют с внутренней стороны. Сверху кровли монтируют «крышную разделку». При возникновении необходимости металлический лист крышной разделки заводят под край кровли или конек. Далее необходимо осуществить монтаж необходимого количества звеньев до требуемой высоты дымохода и закрепить зонт.

      Чтобы получить более полный, с практической точки зрения, ответ на вопрос: « Как сделать сэндвич-дымоход?», просмотрите видео, представленное ниже.

      Сэндвич-дымоходы видео

      Крепежные элементы

      Хомут cтяжной HSTZH
        Хомут под растяжки HPR

        Хомут стяжной используется для дополнительного скрепления элементов дымохода между собой. Кроме того стяжной хомут улучшает герметизацию на стыках элементов дымохода и увеличивает прочность всей. .. >>



         Хомут под растяжки применяется для укрепления отдельно стоящей дымовой трубы. Хомут закрепляется на дымоходе, а растяжки удерживают дымоход с разных сторон. Альтернативой хомуту с растяжками… >>


      Хомут крепежный HPK   Хомут со шпилькой HSH

        Хомут под кронштейн применяется для закрепления опорного элемента дымовой трубы. Как правило данный хомут устанавливается на несущем элементе дымовой трубы, на который затем будет… >>



        Хомут крепежный используется для крепления дымохода к стене. Данный
       элемент изготавливается из нержавеющей стали и может быть затем покрашен в цвет дымохода и покрыт защитным полимерным… >>


      Кронштейн тип 1 KR1   Опора тип 1 О1
        Кронштейн используется в качестве опоры для дымохода. Дымовая труба крепится к кронштейну при помощи хомута. Кронштейн изготавливается из стального профиля 20х20х1.5 мм и может… >>   Опора используется для закрепления несущего элемента дымохода. Чаще всего опора устанавливается у основания вертикального участка дымохода совместно с тройником под прочистное… >>

      Площадка опорная PO
        Площадка Разгрузочная PR

         Опорная площадка используется для закрепления несущего элемента дымохода, устанавливается у основания дымохода. Снизу опорной площадки как правило подключается конденсатосборник… >>

           Разгрузочная площадка используется для закрепления несущего элемента дымохода. Разгрузочная площадка позволяет избежать избыточного давления на нижний опорный элемент дымовой трубы… >>

      Хомут стенной тип 1 HST1


      Опора тип 2 О2

        Хомут стенной тип 1 изготавливается из нержавещей стали марки AISI 430 толщиной 1,5мм. Данная конструкция хорошо зарекоментовала себя в качестве элемента крепления к стене… >>

        Опора Тип 2 изготавливается из нержавеющей стали толщиной 1,5мм. Опора устанавливается в случае использования дымоходных труб большого диаметра (или веса), а также при больших расстояниях от… >>


      Хомут поворотный HP   Уголки UG
        Хомут поворотный применяется в случае, если опорная поверхность находится под углом по отношению к дымовой трубе. Например, в случе закрепления дымохода при проходе через наклонную кровлю… >>     Уголки используются при креплении дымохода в перекрытии. Уголки поставляются в комплекте с хомутом крепежным. Дымовая труба зажимается хомутом, после чего хомут крепится на пару уголков, которые в свою очередь устанавливаются на… >>


      Опора горизонтальная OG

         Хомут распорный HR

         Опора горизонтальная устанавливается под горизонтальной частью газохода при длине последнего более 2-х метров. Также данная опора может быть установлена под отводы любого угла. Опора снабжена регулировкой, позволяющей установить точную высоту…  >>



        Хомут распорный используется для дополнительного раскрепления элементов дымохода внутри шахты. Как правило используется при устройстве коллективного дымохода для поквартирного отопления в многоквартирных домах… >>


      Кронштейн тип 2 KR2
         Хомут стенной тип 2 HST2
         Кронштейн тип 2 изготавливается из нержавещей стали марки AISI 430 толщиной 1,5мм, на ряду с техническим совершенством обладает так же прекрасными эстетическими свойствами, поставляется вместе с площадкой опорной или разгрузочной… >>    Хомут стенной тип 2 используется для крепления дымохода к стене, хомут снабжен регулировкой по величине вылета от стены, изготавливается из нержавеющей стали толщиной 1,5мм, устанавливается как правило через каждые 2 метра вертикального участка дымохода… >>
      Хомут стенной тип 3 HST3
      Удлинение хомута UH
        Хомут стенной тип 3 используется для крепления дымохода к стене, хомут снабжен регулировкой по величине вылета от стены, изготавливается из нержавеющей стали толщиной 1,5мм, устанавливается как правило через каждые 2 метра вертикального… >>    Удлинение для Хомута стенного тип 3 изготавливается из нержавещей стали марки AISI 430 или AISI 304 толщиной 1,5мм. Обеспечивает удлинение до 250мм. Имеется плавная регулировка… >>

      Настенный кронштейн для дымохода из сэндвич-трубы, правила монтажа

      Чтобы обеспечить правильное функционирование дымоходу, необходимо позаботиться о том, чтобы он был надежно зафиксирован. Для дымоходов из кирпича или керамики роль фиксатора играет цементный фундамент, в который встраивается дымоходная труба. Современные дымоходные сэндвич-трубы благодаря небольшому весу не требуют заливки фундаментом, а устойчивость всей конструкции достигается с помощью настенных кронштейнов.

      Из чего состоит дымоход-сэндвич

      Дымоход из сэндвич-трубы — это трехслойное устройство из тонколистного металла, где внутренний и наружный слой изготовлены из нержавеющей стали, а между ними расположена прослойка — это термоизоляция из базальтовой ваты:

      • Внутренний слой выполняет задачу дымоотведения, обеспечивает герметичность и целостность конструкции. Изготавливается из жаропрочной стали и способна выдерживать термические нагрузки до 900°С.
      • Прослойка служит для обеспечения теплоизоляции, не позволяя образовываться в трубе конденсату.
      • Наружный слой — защитная оболочка от воздействия неблагоприятных внешних факторов: дождя, снега, ветра. Нержавеющая сталь, которая используется в качестве материала, из которого выполнен верхний слой обладает высокими показателями сопротивления их агрессивному влиянию.

      Сэндвич-дымоход — это наиболее популярное устройство для дымоотведения, которое обладает рядом достоинств:

      • отсутствие конденсата;
      • небольшое, в сравнении с другими видами дымоходных труб, скопление сажи;
      • снижение пожароопасности;
      • долговечность;
      • привлекательный внешний вид;
      • простота монтажа.

      Что касается установки такого дымохода, то легкость процесса обеспечивается, кроме оптимального веса, наличием дополнительных элементов, которые в комплекте позволяют смонтировать систему дымоотведения без дополнительных усилий и даже самостоятельно. Любой домашний мастер в состоянии собрать дымоход без помощи специалистов.

      Сэндвич-дымоход включает несколько составляющих: труб горизонтальных и вертикальных, колен, старт-сэндвича, переходников и кронштейнов. Все элементы дымохода монтируются посредством хомутов — специальных металлических колец, которые обеспечивают прочное крепление стыков и фиксируют дымоход в нужном положении, чтобы в процессе эксплуатации конструкция не подвергалась разгерметизации.

      Настенный кронштейн для сэндвич-дымохода

      Устройство, позволяющее закрепить трубу в вертикальном плоскости к стене здания. Это не силовой элемент, основная его задача — удержание трубы в вертикальном положении.

      Кронштейны изготавливают из нержавеющей стали. Устройство с одной стороны закрепляется к стене здания, с другой стороны с помощью хомута крепится к трубе, фиксируя ее параллельно плоскости стены на расстоянии.

      Правила установки настенных кронштейнов

      Важное значение в устройстве дымохода имеет стартовый кронштейн — конструкция из нескольких направляющих, которая выполняет роль опорной детали для дымохода. Она может быть покупная или изготовленная под конкретный проект.

      Обратите внимание! При заказе кронштейнов важно указать расстояние от стены до трубы, соответствующее правилам противопожарной безопасности.

      В процессе монтажа важно соблюдать правила установки фиксирующих элементов.

      Не стоит устанавливать кронштейн в месте соединения двух труб, правильней расположить деталь посередине.

      Стартовый кронштейн устанавливается в месте соединения первой одностенной трубы с трубой утепленной на расстоянии, которое не позволит утепленному слою оплавиться. Ошибки при установке грозят появлением дефектов в теплогенерирующем оборудовании и созданием пожароопасной ситуаций.

      Экономьте время и деньги с помощью этих 10 простых советов по сантехнике

      Не каждый день мы думаем о трубах и воде, спрятанных в наших стенах. Пока сантехника делает свое дело, нет причин для беспокойства.

      Когда обнаруживаются ужасающие засоры и разрушительные утечки, мы начинаем думать о водопроводе.

      Имея несколько хороших сантехнических приемов, встроенных в ваш мысленный набор инструментов, вы можете предотвратить усугубление этих проблем. Используйте эти приемы в своих интересах, когда в следующий раз ваша сантехника начнет выходить из строя.

      1. Обнаружение течи унитаза

      Унитазы с утечками могут быть дорогостоящей проблемой. Если его не остановить, это может в конечном итоге стоить вам больших денег, поскольку продолжает приносить более высокие счета за воду.

      Если вы считаете, что у вас где-то течет унитаз, есть способ узнать наверняка.

      Откройте резервуар для воды сзади и добавьте несколько капель пищевого красителя. Подождите около получаса и проверьте унитаз. Если вы видите цвет в воде, это означает, что у вас протечка.

      2. Лучшее давление в душе

      Низкое давление душа может доставлять неудобства. Это не только делает принятие душа более утомительным занятием, но и может заставить вас принимать душ дольше. Это означает, что вы потратите больше на счет за воду.

      Чаще всего плохой напор душа означает, что сама душевая лейка загрязнена. С сантехническими хакерами это легко исправить.

      Возьмите небольшой пластиковый пакет, например пакет для сэндвичей, и наполните его уксусом. Используя резинку, обвяжите эту сумку с наполнителем вокруг лейки душа.

      Оставьте душ на ночь, чтобы уксус сработал с накопившейся грязью. Утром ваша душевая лейка должна быть как новая.

      3. Создайте свой собственный очиститель канализации

      Прочистка канализации может быть одной из наиболее частых проблем, с которой сталкивается самодельный сантехник. Вот почему хороший набор инструментов для сантехников должен быть оснащен натуральным очистителем для сточных вод, который вы можете извлечь в любой момент.

      Этот очиститель состоит не только из вещей, которые вы можете найти в своем доме, но и без каких-либо вредных химикатов.

      Сначала возьмите кипяток и слейте его в проблемную трубу. Затем добавьте примерно полстакана пищевой соды. Оставьте на 5 минут или около того.

      Затем налейте чашку уксуса. Вы должны увидеть, как слив начинает выдыхаться. Это означает, что он работает над засорением. Подождите еще 5 минут, прежде чем смыть водой из крана.

      4. Устройство для натяжения труб с малярной лентой

      Иногда резьба вокруг трубы со временем может ослабнуть. Есть простой способ продлить срок службы этих избитых труб.

      Ответ — малярный скотч. Отвинтите трубы друг от друга и оберните резьбы одним слоем обычной повседневной малярной ленты.

      Когда вы снова начнете скручивать трубы вместе, малярная лента будет более плотно прилегать. Это предотвратит протекание ваших труб и сделает их более безопасными.

      5. Будьте добры с отходами

      Будьте доброжелательны к своему мусорщику — один из самых лучших и простых способов сантехники. Легко подумать, что в это полезное устройство можно положить что угодно, но это часто может привести к засорению и другим проблемам.

      Вместо этого не забудьте попробовать. Будьте осторожны, не уроните столовое серебро в отверстие. И не роняйте продукты, которые могут вызвать проблемы со сточными водами.

      Эти продукты включают волокнистые вещества, такие как сельдерей или шелуха кукурузы. Макаронные изделия и рис также могут быть опасными, так как при замачивании в воде они раздуваются до гораздо большего размера.

      6. Предотвращение повреждения водой

      То, что должен знать каждый самодельный сантехник, — это как отключить водопровод в своем доме.

      Найдите время, чтобы узнать, как правильно работать с вашим собственным резервуаром для воды. В следующий раз, когда появится лопнувшая труба, вы будете знать, как ее остановить, прежде чем вода сможет проникнуть внутрь.

      Хорошая идея — держать поблизости все необходимые инструменты, чтобы как можно быстрее выключить воду.

      7. Утихомирить скрипучую трубку

      Если у вас есть скрипящая трубка, из-за которой вы не можете уснуть по ночам, то эта хитрость для вас.

      Возьмите немного липкого войлока или даже старую футболку и скотч.Найдите места, где скрипы наиболее громкие, и намотайте фетр на трубу. Это поможет заглушить звук и предохранить трубы от ударов окружающих предметов.

      8. Прекратить работу туалета

      Иногда наши туалеты продолжают наполняться водой из-за неисправной заслонки или отсоединенной цепи.

      Чтобы лучше рассмотреть и определить причину проблемы, сначала отключите подачу воды в унитаз. Найдите вентиль на трубе за унитазом. Если повернуть его, подача воды в унитаз прекратится, и вода не выйдет за край.

      9. Поменяйте душевую лейку

      Чтобы сделать вашу душевую лейку намного более эффективной и рентабельной, может быть отличной идеей заменить ее на вариант с низким потоком.

      Это может значительно снизить потребление воды, что приведет к уменьшению счета за воду. Сначала это может показаться не очень большим, но со временем это простое изменение может в конечном итоге сэкономить вам много денег.

      10. Замедлить протекающий кран

      Если вы имеете дело с протекающим краном, с которым вам еще предстоит справиться, вам не нужно сидеть и слушать непрерывный звук капающей жидкости.

      Вместо этого возьмите мочалку и резинку. Оберните тряпку вокруг головки смесителя и закрепите резинкой. Это сведет к минимуму капание, пока у вас не будет времени заняться проектом.

      Это также работает для негерметичных труб. Не забудьте поставить под него ведро, чтобы собрать лишнюю воду.

      Эти хитрости в сантехнике будут иметь большое значение

      Каждому нужна пара инструментов в поясе с инструментами. Эти советы по сантехнике помогут вам сэкономить время и деньги в долгосрочной перспективе.

      Хотя нам нравится делать что-то своими руками, хорошо помнить, что всем нам иногда нужна небольшая помощь. Если ситуация становится слишком сложной или проблема усугубляется, можно повесить гаечный ключ и вызвать профессионалов.

      Не уверены, нужна ли вам помощь извне? Ознакомьтесь с нашим контрольным списком, чтобы начать работу.

      Прочтите статьи по теме:

      Об авторе

      Крис Хейс

      Основатель компании Hays Cooling, Heating & Plumbing

      Крис и Стейсиа Хейс, основатели компании Hays Cooling, Heating & Plumbing; семейная компания HVAC в Фениксе, основанная в 2001 году, которая обслуживает как коммерческих, так и частных клиентов.Крис возглавляет команду сертифицированных технических специалистов с более чем 45-летним опытом работы, имеющими рейтинг A + с BBB и высокий рейтинг в пять звезд в Интернете. Hays Cooling, Heating & Plumbing фокусируется на оказании поддержки своим клиентам на каждом этапе пути, с исключительным обслуживанием и конкурентоспособными ценами. Если вы ищете первоклассные услуги по кондиционированию и отоплению, свяжитесь с Hays сегодня.

      Самая большая проблема с подвесами для труб и способы ее устранения

      В вашей трубопроводной системе решающее значение имеют надежные подвески для труб.В конце концов, они подвешивают массивные трубы и удерживают тяжелые конструкции. Когда они разрушаются или ломаются, это может привести к катастрофическому повреждению вашей системы.

      К сожалению, существует большая проблема с подвесами для труб, которые могут вывести из строя вашу систему. Хотите узнать, как избежать серьезного падения трубодержателей и обеспечить безопасность своей трубопроводной системы? Прочтите эту статью, чтобы узнать о наиболее распространенной проблеме с подвеской для труб и о том, как ее исправить.

      Во-первых, что делают вешалки для труб?

      Подвески для труб играют уникальную роль в вашей трубопроводной системе.Они должны выдерживать вес труб и подвешивать участки трубопроводов, при этом защищая трубы от коррозии или повреждений. Поскольку они часто болтаются в воздухе, подвески для труб должны выдерживать как вес ваших труб, так и силу тяжести.

      Вот несколько примеров типов трубодержателей и крепежа:

      • Подвесные удерживающие устройства для труб: подвесные удерживающие устройства, такие как подвесные зажимы, подвески с вилками и валки для труб с вилками, служат для закрепления ваших труб и управления движением подвешенных труб.
      • Конструкционные приспособления: Конструкционные приспособления для трубодержателей помогают поднимать трубы и предохранять их от посадки на балки. Сюда входят важные продукты, которые могут использоваться в различных целях, такие как зажимы для балок и проушины для сварки конструкций.
      • Стержни и подвески: для защиты свисающих труб могут потребоваться регулируемые насадки. Штанги, талрепы и другие приспособления для подвешивания позволяют вносить изменения в полевых условиях, помогая закрепить подвешенные трубы.

      В чем самая большая проблема с вешалками для труб?

      Поскольку они должны выдерживать силу тяжести, а также вес трубы, качественные подвески для труб обычно изготавливаются из прочного металла.К сожалению, их металлический макияж может вызвать несколько проблем. Вот некоторые из самых больших проблем, с которыми сталкиваются металлические подвески для труб.

      Электрохимические реакции

      Если ваши трубные подвески, насадки или трубы изготовлены из разнородных металлов, это может вызвать гальваническую коррозию. Гальваническая коррозия — это электрохимическая реакция, которая может растворять металл и вызывать разрывы. Это особенно опасно для трубодержателей, потому что эти опоры удерживают тяжелые трубы, которые могут упасть, если их опора ослабнет.

      Коррозия металла по металлу

      Даже если вы используете совместимые металлы, твердая поверхность незащищенных трубодержателей может поцарапать металл трубы. Это трение металла о металл может привести к истиранию и износу внешнего слоя металла. По мере износа этих поверхностей остаются небольшие отверстия, в которых могут скапливаться микробактерии.

      Результат?

      При определенных обстоятельствах эти пятна износа могут вызвать щелевую коррозию. Эта коррозия может быстро распространиться и разрушить ваши опоры.

      Как решить проблему

      К счастью, есть несколько способов справиться с этими проблемами. Вот как решить самые серьезные проблемы с подвеской для труб:

      Защитите свой металл

      Есть несколько способов предохранить металлы от коррозии и разрушения. Во-первых, обращайте пристальное внимание на типы металлов, которые вы используете вместе. Избегайте сочетания разнородных металлов, подверженных гальванической коррозии. Также можно использовать изделия из нержавеющей стали, которая является антикоррозийным материалом.

      Конечно, нержавеющая сталь не всегда рентабельна. В некоторых случаях может быть более практичным использовать подвески, сделанные из более агрессивных металлов, таких как углеродистая сталь. В этих случаях вы можете добавить слой защиты от коррозии путем цинкования металла. По сути, во время процесса цинкования вы наполняете слой цинка основным металлом и не позволяете коррозии захватить ваши металлические подвески.

      Добавить изолятор

      В некоторых случаях вы также можете защитить ваши трубные подвески, добавив неметаллический буфер между вашей трубой и трубной подвеской.Изоляторы, такие как вкладыши или изнашиваемые прокладки, расположены между металлом подвесов для труб и металлом труб. Это снижает коэффициент трения, снижает износ от трения и предотвращает запуск гальванической коррозии. Возможно, вам потребуется использовать больший зажим или большую подвеску, чтобы установить эти изоляторы, но они могут защитить металл вашей системы и бороться с коррозией.

      Узнайте, как сохранить все свои трубы в безопасности

      Некоторые меры предосторожности помогут сохранить ваши трубные подвески прочными и безопасными. Но это не единственные ограничители для труб, которые необходимы вашей трубопроводной системе для повышения ее производительности.

      Хотите узнать о наиболее важных ограничителях труб и о том, как они должны улучшать вашу систему трубопроводов? Загрузите наше полное руководство по трубным ограничителям и узнайте, какие опоры необходимы для вашей системы.

      2 простых правила установки прокладок труб

      Очень важно не пропускать этапы при установке прокладок труб. Если кто-то попросит вас приготовить сэндвич BLT, вы ведь не откажетесь от бекона? Это важный шаг в создании бутерброда.Поэтому важно не пропустить этапы установки прокладок труб.

      Конечно, можно сделать LT-бутерброд и выжить. Но он точно не будет иметь такой же вкус. А когда дело доходит до прокладок труб, вы можете забыть выровнять резину на клиновом профиле для RCP и не столкнетесь с проблемой.

      Но пропустите достаточное количество шагов, и шансы возникновения таких проблем, как сломанный колокол или обнаружение практически невозможности закрепления люка или секций трубы, возрастают.

      Уравнение всех уплотнительных колец и профильных прокладок

      Уплотнительное кольцо и профильные прокладки можно уравнять несколькими способами.

      • Прокладка уплотнительного кольца: используйте отвертку или металлический предмет снизу и обойдите 1,5 раза
      • Профильная прокладка: вы можете использовать метод, описанный выше, или метод «зажать, потянуть и защелкнуть».

      Вы можете спросить себя: «Почему мне нужно выравнивать прокладку, если я ее растянул?»

      Резина собирается в пучки с одной стороны и становится тоньше с другой. Щелкая его и выравнивая по всей трубе, мы создаем однородную форму резины.

      Посмотрите это видео ниже, чтобы лучше понять, как следует устанавливать прокладку профиля 4G.

      Смазка — ваш лучший друг

      Смазка

      станет вашим лучшим другом, когда дело доходит до уплотнительного кольца. Смажьте канавку и раструб, но не забывайте о конусе раструба, потому что это первая часть трубы, которая соприкасается с прокладкой.

      Натяните прокладку. После выравнивания прокладки нанесите смазку на поверхность прокладки.

      Это уменьшает трение и позволяет уплотнительному кольцу перемещаться в канавке, чтобы не раскатиться и не сломать раструб.

      Что касается клиновой прокладки, смажьте раструб и входной откос. Выровняйте прокладку, затем вставьте трубку. Смазка на лицевой стороне прокладки необязательна; однако никогда не наносите смазку под прокладку, особенно на одно смещенное соединение, потому что ступенька, на которую она устанавливается, составляет всего около 1/4 дюйма. Это приведет к тому, что прокладка скатится со ступеньки и предотвратит возврат в исходное положение или, что еще хуже, сломает раструб.

      31 июля 2020 г.

      Сэндвич-центр по ремонту труб, NH

      Ваши трубы протекают? сломанный? или замороженные? Когда труба лопается или протекает, обычно возникает беспорядок! Компания Rooter-Man предоставляет все виды услуг по ремонту и установке труб в Центре Сэндвич, штат Нью-Хэмпшир.При необходимости мы можем отремонтировать существующие трубы или установить совершенно новые. Большинство проблем с водопроводом в доме или на работе возникает в раковинах и туалетах, однако иногда трубы являются источником проблемы. Трубы могут протекать, замерзать, ломаться и даже шуметь. Когда у вас возникнут проблемы с трубой, вы можете рассчитывать на то, что Rooter-Man придет на помощь! Наши специалисты готовы выполнить аварийный ремонт трубопроводов.

      Услуги по ремонту труб в Center Sandwich, NH Call 888-777-5590

      Общие проблемы с трубами, с которыми мы сталкиваемся, включают:

      • Утечки в трубах — Утечки в трубах могут быть разных форм, и они могут возникать в любой точке системы водоснабжения или канализации.Некоторые из них довольно разрушительны и затопляют ваш дом. Остальные — это просто небольшие утечки, которые вы можете даже не заметить. Одно можно сказать наверняка: протекающая труба нанесет ущерб вашему дому или бизнесу. Не говоря уже о дополнительных расходах в вашем счете за воду. Рекомендуется устранить утечку, как только вы ее заметите, потому что повреждение может быстро распространиться, и чем дольше вы ждете, тем дороже станет ремонт.
      • Удары по трубам — Гидравлический удар — это термин, обычно используемый для описания звука ударов труб в Центре Сэндвич, штат Нью-Хэмпшир.Однако это не единственный звук, который вы можете услышать из своих трубок. Гидравлический удар — это особый звук, который вы услышите, когда выключите кран, и сила потока воды через трубу внезапно прекратится. Это создает звук, похожий на стук. Если вы слышите необычные звуки, но не знаете, что это такое, мы можем прийти посмотреть и послушать.
      • Замерзшие трубы — Если вы оставите свой дом или офис без отопления на продолжительное время зимой, вы можете вернуться и обнаружить, что трубы замерзли.Это особенно часто встречается в дачных домах и сезонных бизнес-объектах. Открытые трубы также могут замерзнуть, если станет очень холодно. Как только труба замерзает, она обычно вызывает немалые повреждения, потому что замерзшая вода расширяется и вызывает трещины в трубах и фитингах.

      Обладая более чем 50-летним опытом работы в сфере сантехники, Rooter-Man из Center Sandwich, NH может обнаружить все неисправности вашей системы трубопроводов и быстро исправить их.

      Некоторые услуги предлагаются только в участвующих регионах.

      Сэндвич для замены футеровки труб, Массачусетс | Rooter-Man

      Ищете услуги по замене футеровки труб в Сэндвич, Массачусетс? Проблемы с канализацией опасны как для окружающей среды, так и для вашего здоровья. Есть ли у вас трещина в трубе или трещина, Rooter-Man предоставляет все виды услуг по замене футеровки трубы и бестраншейной реабилитации. Когда трубы можно перебросить, это поможет вам избавиться от необходимости выкапывать всю трубу.

      Как работает замена футеровки труб:

      Металлические трубопроводы начинают изнашиваться с момента их ввода в эксплуатацию.Замена футеровки труб, также известная как бестраншейная реабилитация, включает такие методы строительства, как разрыв трубы, отверждение трубы на месте, скользящая футеровка, термоформованная футеровка трубы и другие методы ремонта или замены существующих труб, заглубленных в конструкции и вокруг них. без раскопок или с минимальными раскопками. Скользящая футеровка или термоформованная труба включает в себя втягивание новой футеровки в существующую трубу с последующим приложением давления или тепла, чтобы заставить футеровку заполнить трубу. При замене футеровки труб на месте используется отверждаемая смола для формирования трубы внутри трубы.

      Для услуг по замене футеровки труб в сэндвич, MA Call 508-888-4112

      Почему мы можем посоветовать вам провести повторную прокладку труб вместо их замены?

      • Замена футеровки трубы может устранить проблемы с утечкой трубы без выемки грунта.
      • Это экономически выгодно по сравнению с заменой труб.
      • Трубы с перебазировкой могут прослужить более 50 лет!

      Замена футеровки труб — экологически чистое решение

      Замена футеровки труб — это экологически чистое решение, которое ничего не оставляет для свалки или вторичной переработки.А заменяя старые корродированные трубы путем замены футеровки, это предотвращает просачивание токсичных металлов в землю, вызывая загрязнение.

      Замена футеровки труб не только помогает избавиться от проблем с утечкой труб, но и гарантирует, что это не повторится снова в течение очень длительного времени. Трубы с перетяжкой могут прослужить более 50 лет! С помощью технологий, которые мы используем в Rooter-Man, мы гарантируем, что ваши проблемы будут решены раз и навсегда.

      Rooter-Man имеет более чем 50-летний опыт работы. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию о том, как приступить к проекту по замене футеровки труб.Для Человека-Петуха нет слишком большой или маленькой работы.

      Некоторые услуги предлагаются только в участвующих регионах.

      Lafayette Бестраншейный ремонт канализационной линии и установка труб

      Ремонт канализации известен своей необходимостью проведения земляных работ, но что, если бы вы могли получить такую ​​же точность, как традиционный ремонт канализации, без ущерба для вашего ландшафта? Компания Peterman Heating, Cooling & Plumbing, Inc. имеет более легкий путь благодаря бестраншейной замене и ремонту канализационных труб.Этот неинвазивный метод предоставляет вам необходимые квалифицированные услуги канализационной сети без простоев или повреждений снаружи вашего дома. Опираясь на более чем 30-летний опыт работы на местах, наши услуги по бестраншейному ремонту канализационных сетей не имеют себе равных, и мы готовы помочь вам 24 часа в сутки, 7 дней в неделю.

      Сэкономьте на бестраншейной замене канализационных труб с нашими купонами и специальными предложениями.

      Что такое бестраншейный ремонт канализации?

      В основном бестраншейный ремонт канализационных линий — это процесс замены или ремонта ваших канализационных линий без необходимости проведения крупномасштабных земляных работ.Это делается путем открытия двух отверстий меньшего размера в начале и в конце трубы, требующей замены. Оттуда вставляется синтетическая трубка и проталкивается через имеющуюся трубку. Этот стиль часто используется для ремонта труб и может быть выполнен в небольшом, но точном масштабе.

      При бестраншейной замене канализационной линии часто предпочтительным методом является разрыв трубы. Новая канализационная труба помещается в вашу старую трубу, и, проталкиваясь сквозь нее, вырывается старый водопровод. Этот метод можно использовать для совершенно новой системы или для замены больших участков сантехники.

      В компании Peterman Heating, Cooling & Plumbing, Inc. мы имеем многолетний опыт работы с этими методами и можем эффективно применять их в вашем доме. Лучше всего то, что мы всегда предлагаем предварительную оплату, поэтому никогда не приходится гадать, сколько вы будете платить за услуги.

      5 признаков того, что вам нужна бестраншейная замена канализационной трубы

      Проект канализационной линии может быть большим мероприятием, но в некоторых случаях нет другого выбора. Пять ситуаций, в которых требуется замена бестраншейной канализационной линии, включают:

      • Старые трубы: Ваши старые трубы проржавели, и грязная вода попадает в ваш дом? По мере старения сантехника она может испортиться, в результате чего в ваш дом будет закачиваться грязная вода.В таких случаях лучше всего удалить старый трубопровод и вставить на его место новые.
      • Корни деревьев: Никогда не рекомендуется класть деревья рядом с канализационными коллекторами, потому что по мере их роста они превращаются в вашу водопроводную сеть. Если корни деревьев и растений разрушили или треснули вашу трубу, бестраншейная замена канализации может быть единственным способом исправить это.
      • Постоянные засорения: Приходится ли вам регулярно сталкиваться с засорением канализации и туалетов? Это может быть вызвано серьезным засорением водопровода, которое слишком велико, чтобы его можно было удалить традиционными методами.
      • Дополнения для дома: Если вы сделали пристройки в своем доме, например, половину ванной комнаты, вам потребуется канализационная труба для обслуживания новых помещений. Бестраншейная установка канализационных линий — отличный способ легко установить новые линии, не проводя дополнительных земляных работ вокруг вашего дома.
      • Прорвавшаяся труба: Самый страшный кошмар домовладельца, прорыв трубы может нанести значительный ущерб вашему дому. Бестраншейная замена канализационной линии может заменить прокладку указанной трубы без необходимости рытья вокруг, чтобы найти ее.

      Если вам нужна бестраншейная замена канализационного трубопровода, доверьтесь специалистам, которые сделают это правильно. Наши сантехники имеют лицензии и постоянно проходят обучение, чтобы гарантировать, что мы всегда выполняем работу правильно с первого раза.

      Посетите нашу страницу отзывов, чтобы узнать, что некоторые из наших клиентов говорят о наших услугах по бестраншейной канализации, или позвоните нам, чтобы запланировать осмотр дома сегодня!

      Гибкая система футеровки труб из ПВХ подходит для любого хоста…

      Бригада компании Clearwater Structures использует систему футеровки труб Thermoform для восстановления водопропускной трубы, проходящей под шоссе недалеко от Бельвилля, Онтарио.

      Заинтересованы в трубах?

      Получайте статьи, новости и видео Pipes прямо в свой почтовый ящик! Зарегистрироваться сейчас.

      Трубы

      + Получать оповещения

      Система футеровки трубы, которая соответствует любой форме основной трубы — квадратной, круглой, яйцевидной и любой другой — может показаться крайне неправдоподобной. Но это реальность для Clearwater Structures, строительной компании в Онтарио, которая приняла технологию футеровки труб Thermoform от Warrior Trenchless Solutions.

      Компания, базирующаяся в Аяксе, к востоку от Торонто, увидела, что возможности Thermoform по изменению формы будут бесценным активом в проектах, где невозможно использовать более традиционные технологии восстановления труб. Кроме того, Thermoform — это химически инертный ПВХ-продукт, что делает его более экологически чистым, — говорит Марк Филпотт, который вместе с Майком Цицери является совладельцем Clearwater Structures.

      В компании Clearwater Structures, основанной в 2005 году, работает около 200 человек, и она в основном обслуживает клиентов по всей провинции Онтарио.Основными рынками сбыта являются ремонт муниципальных канализационных сетей, строительство мостов и изготовление металлоконструкций.

      Раньше компания в основном полагалась на войлочные футеровки, отвержденные на месте, и футеровки из ПНД, где жесткая труба втягивается в протекающую основную трубу. Любое кольцевое пространство между заменяющей трубой и основной трубой заполняется раствором. Но иногда эти жесткие трубы не могут пройти, например, через деформированную водопропускную трубу, объясняет Филпотт.

      «Термоформ можно использовать, даже если труба имеет деформации и прогибы.Он точно соответствует форме основной трубы.

      «Мы использовали его в проектах, где трубы изгибались или деформировались, что препятствовало прохождению жесткой круглой трубы. Это очень хороший продукт для поврежденных труб, расположенных в местах, где вы не можете выкопать грунт для ремонта ».

      Гибкий, но прочный

      Термоформованная труба изготавливается так же, как и обычная труба из ПВХ, за исключением того, что, пока она еще горячая во время процесса экструзии, ее складывают в C- или H-образную форму, а затем наматывают на катушки любой длины.Он доступен в диаметрах от 4 до 36 дюймов, а толщина стенки варьируется в зависимости от области применения.

      Для установки трубы Thermoform ее сначала нагревают паром, чтобы сделать ее гибкой и податливой. Для этого компания Clearwater Structures изготовила систему, которая крепится к прицепу-платформе длиной 24 фута; Он включает в себя мощную гидравлическую систему для поворота больших барабанов, удерживающих трубу, и кожух, в который закачивается пар, пока он не достигнет температуры около 200 градусов по Фаренгейту, — говорит Филпотт.

      После того, как труба станет достаточно гибкой, ее прикрепляют к тросу, прикрепленному к лебедке, расположенной ниже по потоку. Clearwater Structures использует лебедку производства HammerHead Trenchless и котлы производства Sioux и Easy-Kleen Pressure Systems. Затем лебедка протягивает трубу через основную трубу со скоростью около 100 футов в минуту.

      Труба остывает примерно за пять минут, что снижает ее податливость. Затем рабочие устанавливают стальные заглушки на каждый конец вкладыша и нагнетают пар, чтобы сделать его достаточно гибким для надувания.Обычно процесс установки требует от трех до четырех таких циклов нагрева-охлаждения до тех пор, пока труба не раздувается настолько, чтобы плотно прилегать к основной трубе, создавая водонепроницаемое уплотнение; Этот процесс может занять от трех до четырех часов, в зависимости от температуры окружающей среды, отмечает Филпотт.

      «Труба немного сжимается при изменении формы, поэтому вам придется повторять эти циклы», — говорит он. «Если вы не выполните достаточное количество циклов, труба в конечном итоге может треснуть и выйти из строя.

      «Мы контролируем степень усадки после каждого цикла.Когда усадка между циклами незначительна, вы знаете, что можете остановиться и пропустить через нее камеру ». Компания Clearwater Structures использует систему Pathfinder от Aries Industries для проверки труб.

      Не идеально? Нет проблем

      Thermoform предлагает еще одно ключевое преимущество: если установка не совсем правильная, бригада может повторно нагреть лайнер, а затем исправить ошибку, пока лайнер податлив, говорит Филпотт.

      Эта возможность пригодилась во время первой установки Thermoform Clearwater Structures, когда лайнер немного скрутился и оставил складку.Рабочие просто повторно нагрели лайнер и слегка повернули его вручную, устраняя складки. «У нас больше никогда не было этой конкретной проблемы».

      Самый крупный и протяженный проект облицовки, который на данный момент реализовал Clearwater Structures, включал строительство водопропускной трубы ливневой канализации длиной 450 футов и диаметром 24 дюйма. Погребенный в середине автострады, водопропускная труба была доступна только через два люка, что требовало от облицовки резкого изгиба на 90 градусов внутри каждого люка, чтобы войти в основную трубу.

      У компании было всего 10 часов, чтобы выполнить работу, прежде чем было запланировано открытие закрытой полосы движения. Когда бригада не могла пройти требуемые циклы нагрева, снова в игру вступила гибкость Thermoform.

      «Когда у нас закончилось время, мы просто позволили хвостовику разрушиться внутри основной трубы», — говорит Филпотт. «Затем мы вернулись на следующую ночь и закончили работу. С войлочной подкладкой этого не сделать. Когда у вас не хватает времени на войлочную подкладку, у вас проблемы.”

      Скорость в зависимости от значения

      Philpott говорит, что иногда проекты футеровки Thermoform могут занимать больше времени по сравнению с использованием обычных футеровок. Они также требуют больше внимания и навыков для установки; Таким образом, компания во многом полагается на Райана Хака, суперинтенданта, который, по словам Филпотта, «один из лучших».

      «Работать с ним бывает непросто. Но настоящая ценность этой конкретной технологии в том, что вы можете использовать ее в самых разных условиях труб. Кроме того, в процессе установки отсутствуют выбросы вредных химикатов.”

      К настоящему времени Clearwater Structures установила более 8000 футов термоформов — в основном внутри водопропускных труб, которые проходят под шоссе — с тех пор, как она впервые инвестировала в технологию в 2018 году.

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
