Какими саморезами крепить металлочерепицу к обрешетке: Как правильно крепить металлочерепицу к обрешетке — схема крепления саморезами (видео и фото)

Саморезы для металлочерепицы: размеры, количество, расчет

Содержание

• Какие саморезы нужны для металлочерепицы
• Размеры саморезов для металлочерепицы
• Как правильно выбрать саморезы для кровли из металлочерепицы
  • Качество стали самореза
  • Геометрия винта
  • Оцинковка и покраска
• Сколько нужно саморезов на 1м2 металлочерепицы для кровли
• Заключение

Для того чтобы удачно покрыть крышу, потребуется выполнить расчет количества, и главное – правильно подобрать размер саморезов для металлочерепицы. В противном случае глубина захода рабочей части крепежа будет недостаточной для того, чтобы удерживать тонкое стальное полотно на обрешетке крыши.

Какие саморезы нужны для металлочерепицы

Может показаться, что для укладки и крепления профилированного стального листа подойдет любой вариант саморезов. Крепеж вворачивается во впадину волны профиля с углублением в деревянную доску обрешетки, поэтому длина самореза для металлочерепицы может быть 25-35 мм. Формально металлическое полотно на каркасе можно закрепить любым шурупом или саморезом. Можно попытаться даже черным столярным или слесарным крепежом, что нередко и происходит при укладке кровли на крыше дачи или сарайчика.

На самом деле требования к кровельным саморезам под металлочерепицу достаточно серьезные:

• Крепеж должен комплектоваться подкладочной металлической шайбой и резиновой прокладкой;
• На рабочем конце самореза выполняется четырехперьевое сверло для прошивки листа и защитного покрытия металлочерепицы;
• Сверло и резьбовая часть обязательно подвергается термообработке, острие закаливается;
• Поверхность саморезов покрывается цинковой защитой, а головка и верхняя часть шайбы и резинки окрашиваются в цвет металлочерепицы.

Важно! Многие знатоки обращают внимание на качество резьбы. Вершина резьбового профиля должна быть острой, тогда при вворачивании крепежа в отверстии и в толще древесины вырезается ответная канавка, прочно удерживающая стержень внутри обрешетки.

Качество крепежа с определенной долей точности можно определить визуально. Если взять десяток случайно выбранных фирменных саморезов, осмотреть и сравнить, то сразу бросается в глаза одинаковый размер всех элементов. Кроме того, не должны отличаться цвет краски и отблеск цинкового покрытия.

Выбрать качественный материал — это всего лишь начало процесса, для монтажа используются саморезы нескольких размеров, поэтому потребуется выполнить расчет саморезов для металлочерепицы по количеству штук для каждой размерной группы.

Размеры саморезов для металлочерепицы

Монтаж металлочерепичного кровельного покрытия не сводится лишь только к фиксации листа на обрешетке крыши. Помимо основной части работ, существует еще два важных этапа, таких как сшивание листов металлочерепицы между собой и установка доборных деталей – карнизных и коньковых планок, ветровых и фронтонных уголков, обводов дымовых труб и сборки ендова.

Поэтому длина саморезов для крепления металлочерепицы для разных целей тоже требуется разная. Как минимум, используется три размерные категории:

• Саморезы на 28 мм, диаметром 4,8 мм. Этой группой можно крепить самые тонкие и плоские типы металлочерепицы, но чаще их используют для сшивки листов по линии перехлеста;
• Крепеж с длиной стержня 35 мм. Наиболее распространенный вариант самореза, используется для рядовой фиксации полотна к обрешетке кровли;
• Крепежный материал с длиной рабочей части в 50 мм. В отдельных типах кровли доборные элементы требуют более длинных вариантов со стержнем в 70 мм.

Иногда возникает вопрос – зачем использовать крепеж с длиной 28 мм, для того чтобы соединить два листа, толщина которых с учетом полимерного покрытия едва достигает 1 мм. Проблема в устройстве самореза и технологии выполнения монтажа.

Важно! При укладке металлочерепицы перехлестнутые кромки не должны плотно прилегать друг к другу, поэтому между ними всегда существует небольшой компенсационный зазор в несколько миллиметров.

При вворачивании стержня острые кромки нарезают канавки резьбы в верхнем и нижнем листе. Получается нечто похожее на две гайки, навернутые на один болт. Именно в таком положении обеспечивается прочное и одновременно гибкое соединение двух листов. Аналогичным способом соединяют детали доборов. Естественно, правильную и надежную фиксацию можно выполнить только качественным крепежным материалом.

Как правильно выбрать саморезы для кровли из металлочерепицы

Купить качественный крепеж для сборки металлочерепичной крыши не так просто, как может показаться начинающему кровельщику. Первая и самая основная проблема заключается в том, что рынок строительных материалов переполнен саморезами самого разного качества, чаще всего не очень высокого.

Поэтому при выборе крепежа необходимо обращать внимание на основные признаки:

• Геометрия сверла, стержня с резьбой и головки;
• Наличие защитного цинкового покрытия;
• Качество окраски;
• Состояние подкладочной шайбы и резинки;
• Качество металла.

Понятно, что понять, насколько качественный металл, без специальных инструментов и опыта довольно сложно. Поэтому приходится приобретать пробную партию, чтобы убедиться в том, что основные признаки качества выполняются.

Совет! Не стоит особо надеяться на высокую цену саморезов, зачастую салоны продают по баснословным ценам подделки фирменных.

Если ориентироваться на бренд, то лучше всего брать Gunnebo или Normand, сделанный в Польше или Румынии. Ими крепят финские и шведские модели металлочерепицы.

Качество стали самореза

Производство крепежа для металлочерепицы основано на штамповке и обкатке стальной проволоки. Чем мягче металл, тем на дольше хватает пуансона и матрицы, поэтому подделывать крепеж лучше всего из низкоуглеродистой стали. Кроме того, сталь подвергают термической обработке и закалке перьев сверла. Закаленная сталь намного тверже низкоуглеродной проволоки – катанки, которой в изобилии хватает на оптовых складах.

Чтобы убедиться в качестве стали самореза, достаточно зажать его в пассатижах и тернуть на абразивном круге электроточила. В случае если крепеж для металлочерепицы выполнен по технологии, то появится сноп ярко-желтых искр. Если стержень не искрит, то, скорее всего, это подделка.

Иногда мастера просто пытаются раздавить пассатижами резьбу на стержне, если профиль сминается, то качество металла считается низким.

Геометрия винта

Перед покупкой нужно проверить точность размеров стержня. Для этого достаточно осмотреть и сравнить длину резьбы и перьевого сверла десятка наугад выбранных саморезов. Если среди отобранных образцов обнаружились экземпляры с разными размерами режущей кромки или высоты профиля резьбы, то, скорее всего, данная партия получена смешением качественных и низкосортных винтов.

Некоторые кровельщики-шабашники предпочитают перебирать и сортировать купленную партию, отделяя качественные и некачественные саморезы. Первые идут на самые ответственные участки металлочерепицы, вторыми крепят перехлесты и часть доборных элементов. Способ не самый лучший, так как резко снижается качество крепежа, и одновременно увеличивается расход саморезов на 1м2 металлочерепицы.

Однозначно подлежат выбраковке экземпляры, у которых головка не перпендикулярна оси стержня. При определенном навыке такой крепеж еще можно завернуть в лист металлочерепицы, но уплотняющая резинка будет прижиматься неравномерно, и точка крепления будет протекать.

Еще одна проблема, с которой приходится сталкиваться при выборе винтов для металлочерепицы, относится к форме и размерам перьевого сверла. Диаметр сверла должен быть на 0,8 мм меньше срединной линии, то есть это 3,3 мм. Если диаметр равен 4,5-4,8 мм, то саморез не будет держать металлочерепицу на крыше и под небольшим усилием просто выйдет из обрешетки.

Оцинковка и покраска

При выборе крепежа обычно обращают внимание на прочность слоя краски и цинка. Последний должен быть блестящим, прочно удерживаться на резьбе и не стираться пальцами рук или резинкой.

Краска должна сохраняться без отслаивания и трещин даже после установки на металлочерепице. Качество лакокрасочного слоя должно быть настолько высоким, что выдерживать без трещин изгиб шайбы.

Последним проверяют качество уплотняющей прокладки. Резинка должна быть в меру жесткой и упругой, чтобы обеспечивать герметичность точки крепежа на металлочерепице и одновременно не быть раздавленной при вворачивании самореза в стальной лист.

Сколько нужно саморезов на 1м2 металлочерепицы для кровли

Для того чтобы составить смету расходов, потребуется сделать хотя бы приблизительные расчеты по крепежу. Методика вычисления количества саморезов для металлочерепицы выглядит следующим образом:

• Берется исходная площадь кровельного покрытия черепицей;
• Определяется количество листов металлочерепицы;
• Вычисляется число саморезов для фиксации на обрешетке и отдельно число по сшивке перехлеста;
• Последним считается число длинных саморезов для доборных деталей крыши.

В первую очередь необходимо узнать количество саморезов на 1м² металлочерепицы. Для примера рассчитаем общее количество крепежа для кровли из 40 листов черепицы для двухскатной крыши.

Кровля в 40 листов — это 20 межрядных стыков. Каждое полотно металлочерепицы потребует 6 шт., всего получается 120 шт. По коньку и карнизу для крепления металлочерепицы потребуется по 3 самореза на каждую кромку. Получается 3х40=120 штук. На торцевых кромках ставят по 4 шт., получается 4х4=16шт. с каждой стороны, всего 56шт.

Для того чтобы сшить кромки одного листа по линии перехлеста, потребуется 18 штук саморезов. Для 21 линии получается 21х18=378шт. Аналогичное количество, но уже длинных саморезов, потребуется на монтаж доборных деталей металлочерепицы. Всего получается 120+120+56+378+378=1052 шт. саморезов.

Заключение

Всего на крепеж уйдет более тысячи штук крепежа. Можно попытаться выбрать универсальный размер саморезов для металлочерепицы, например, 35х4,8 мм, и получить скидку, но в реальности такой способ только усложняет монтаж, приходится искать оптимальные точки вворачивания креплений, что не всегда по силам кровельщикам-любителям. В этом случае от экономии на металлочерепице качество только ухудшится.

• Виды крыш частных домов

• Как правильно крыть крышу шифером

• Как крыть крышу профнастилом своими руками

• Устройство кровельного пирога под профнастил

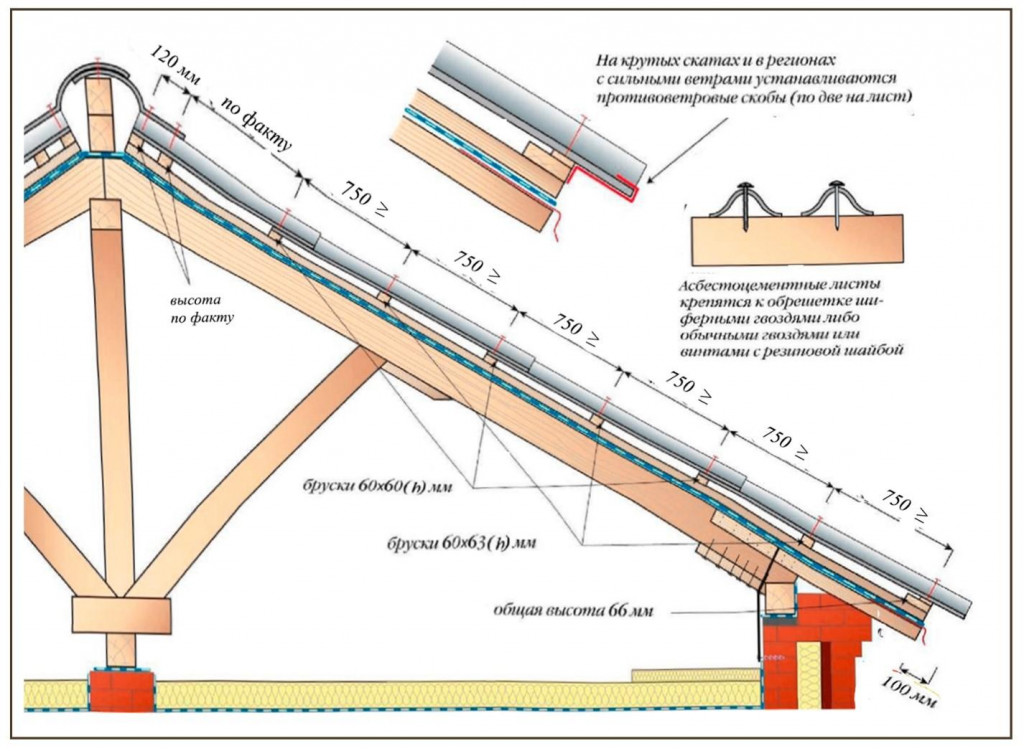

Как крепить металлочерепицу к обрешетке крыши: схема

Крепление металлочерепицы — нельзя назвать очень сложным процессом, но он требует соблюдения определенных требований и правил. Если все сделать правильно, то кровельное покрытие прослужит длительное время.

Содержание

• 1 Ключевые правила монтажа
• 2 Особенности крепления листов разной формы и размеров
• 3 Скрытое крепления листов и его особенности
• 4 Крепление на карнизе и коньке
• 5 Монтаж металлочерепицы вокруг препятствий
• 6 Самые распространенные ошибки крепления металлочерепицы

Ключевые правила монтажа

Металлочерепица должна крепиться при помощи саморезов со специальной прокладкой, выполненной из ЭПДМ-резины. Благодаря этому не возникнут протечки. Шляпки саморезов, обычно, окрашены, что делает их практически незаметными на кровле.

Для работы очень удобно использовать шуруповерт с аккумулятором:

• Он существенно упрощает работу, благодаря отсутствию шнура.
• Благодаря небольшому весу улучшает мобильность.
• Наличие нескольких аккумуляторов позволит существенно продлить время работы без подзарядки.

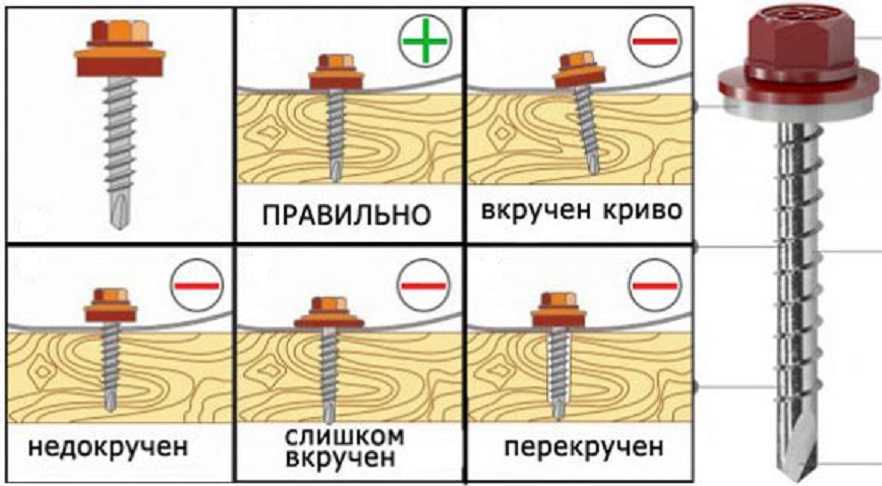

Саморезы необходимо закручивать до такой степени, чтобы прокладка была лишь немного прижата. Если закрутить слабо, то под нее будет попадать вода и это вызовет коррозию и существенно ограничит срок эксплуатации. Если перестараться, то резину расплющит, что приведет к плохой герметизации и разрушению покрытия. К тому же может провернуться саморез в обрешетке и крепление ослабнет.

К начальной планке необходимо прикрепить нижний лист. Для этого используются саморезы, которые ввинчиваются в каждую волну. При наличии вертикального перехлеста правильно будет скреплять в подъем волны. Для этого необходимо использовать специальные короткие саморезы.



В иных случаях необходимо производить скрепление в нижних местах прогиба. Это гарантирует наиболее качественное и надежное крепление. Саморезы вкручиваются строго перпендикулярно.

Если схема крепления металлочерепицы соблюдена, то потребуется 8 саморезов на каждый квадратный метр. К тому же по периметру кровли необходимо вкрутить саморезы на каждом прогибе.

Важно очищать кровлю от металлической стружки. Если этого не сделать сразу, то со временем она заржавеет и внешний вид металлочерепицы будет испорчен.

После транспортировки нужно внимательно осмотреть поверхность металлочерепицы на предмет царапин и прочих повреждений. Если таковые будут обнаружены нужно при помощи обыкновенного баллончика закрасить их краской. Рекомендовано сделать то же самое с местами срезов.

Нужно следить, чтобы капиллярная канавка была накрыта следующим листом. Она служит для удаления влаги, образованной вследствие капиллярного эффекта.

Особенности крепления листов разной формы и размеров

Если крыша имеет большие размеры возникает вопрос, как крепить металлочерепицу? Ведь в местах стыков может быть до 4 листов, что вызовет смещение. Чтобы это предотвратить необходимо поворачивать листы при укладке.

Схема крепления должна выбираться с учетом обеспечения комфорта выполнения работы. Лучше всего начинать монтаж со стороны, которая наиболее ровная. Выравнивать листы металлочерепицы необходимо по линии карниза.

В случае если крыша имеет треугольную форму немного отличается начало процесса. Нужно провести линию от верхней точки точно посередине ската. Такая же линия на листе металлочерепицы при монтаже должна совпасть с первой.



Для обеспечения максимального удобства для обрезания листов кровельщики собирают так называемый черток. Это приспособление представляет собой 4 доски с шарнирным креплением. По размерам он должен равняться рабочей ширине металлочерепицы.

Скрытое крепления листов и его особенности

Такой вид покрытия считается самым долговечным и надежным. Основное отличие в том, что на поверхности отсутствуют какие-либо элементы крепления. Кроме того такой вариант имеет более красивый внешний вид и обеспечивается исключительная герметичность покрытия.

Металлочерепица со скрытым креплением обладает очень простой схемой фиксации. Листы между собой скрепляются при помощи выступов, расположенных на краях.

Ввинчивание саморезов осуществляется в пазы, которые накрываются следующим листом. Так как саморезы не видно, то необязательно использовать окрашенные определенным цветом или с ЭПДМ прокладкой. Вполне подойдут обыкновенные оцинкованные.

Крепление на карнизе и коньке

По технологии без капельника нужно размещать нижнюю кромку листа до 50 мм длиннее от края карниза. Благодаря этому атмосферные осадки удаляются сразу в водосточный желоб. Под весом снега край может прогнуться, поэтому не стоит делать выступ больше рекомендованного.

К обрешетке в месте карниза предъявляются особые требования. Планка, расположенная с краю, должна быть толще остальных примерно на 15 мм. Иногда крепление происходит на карнизную планку, тогда делать выступ металлочерепицы не требуется.



На карнизе саморезы закручиваются в каждую волну до 8 мм выше ребра жесткости. Бывает, что расстояние между линией штамповки и верхним резом металлочерепицы превышает 13 мм.



В районе конька металлочерепица крепится в каждую волну, также как и в карнизе.
При монтаже конька необходимо обязательно использовать уплотняющие прокладки, которые, обычно, идут в комплекте. Крепление саморезами необходимо осуществлять в гребень волны. Шаг следует выбирать таким образом, чтобы при сильном ветре не было характерных хлопающих звуков металла об металл.

После завершения нужно попросить помощника визуально убедиться, что все элементы были установлены и закреплены согласно описанной технологии.

Монтаж металлочерепицы вокруг препятствий

Желательно оштукатурить дымоходы и прочие элементы перед креплением листов крыши. Однако можно такую работу оставить на потом, только придется быть гораздо более аккуратным.

Важно правильно обойти препятствие, чтобы вода, которая будет стекать по вертикальной поверхности, попала на металлочерепицу и благополучно удалилась.

Для обеспечения сплошного покрытия вокруг препятствия должны быть установлены доски обрешетки. Металлочерепицу с двух сторон от, предположим, трубы нужно подрезать на расстоянии от 150 мм.

Самые распространенные ошибки крепления металлочерепицы

Очень важно правильно выбрать саморезы. Распространены случаи, когда приобретается качественная металлочерепица и принимается решение сэкономить на крепеже. Либо допускаются элементарные ошибки при выборе.

И получается, что срок службы покрытия 50 лет, а оно портится намного быстрее из-за некачественных саморезов. Если шайба будет выполнена из обыкновенной резины, то она со временем высохнет и потрескается.

В результате чего нарушается герметичность, вода «добирается» к обрешетке и кровле. Все стремительными темпами разрушается.

Не стоит использовать саморез с длинной резьбой для ввинчивания в гребень волны. Таким образом, не удастся добиться надлежащего примыкания шайбы и существует большая вероятность деформировать металлочерепицу.

Крепление металлочерепицы — процесс, который требует выполнения определенных правил и обязательное соблюдение технологии. Правильно расположив элементы крепления, можно гарантировать надежность и герметичность поверхности.
