Падение давления масла в двигателе ЗМЗ-409 на Уаз, решение проблемы

Практически всем владельцам Уаз с двигателем ЗМЗ-409 и его модификациями, известна ситуация, когда внезапно, по показаниям на приборной панели, на холостых оборотах, падает давление масла в двигателе. Между тем, это совсем не означает, что у вас вытекло все масло из двигателя. Проблема может быть исключительно в «бочонке».

Бочонок — это сленговое название основного датчика давления масла ММ-358, или его аналогов 23.3829 и 3902-3829, который и выводит показания на указатель давления масла в системе смазки двигателя, расположенный на приборной панели.

Падение давления масла в двигателе ЗМЗ-409, проблема датчика давления масла ММ-358, 23.3829, 3902-3829 на ЗМЗ-409.

Сам по себе датчик не плохой, вот только с его расположением на двигателе ЗМЗ-409, на Ульяновском автозаводе несколько намудрили. На двигателе это датчик расположен прямо над выпускным коллектором двигателя. Начиная с Евро-3 завод стал ставить на двигатель защитные экраны выпускного коллектора, оставив датчик там же.

И вышеописанная проблема в падении давления масла может вполне заключаться именно в расположении этого датчика. Он находится в самом пекле, над выпускным коллектором, поэтому и работает корректно в таких условиях совсем недолго. Начиная постепенно давать ошибочные показания, а потом и вовсе выходя из строя.

Или еще один вполне вероятный вариант — несовместимость датчика давления масла и указателя давления масла в системе смазки двигателя расположенного на приборной панели. Об этом ниже.

Поэтому падение давления масла в двигателе «по приборам», если оно не сопровождается включением аварийной красной лампы, на которую уже выдает показания отдельный датчик аварийного давления масла 30.3829 (6012.3829, 6202.3829, ММ111Д) срабатывающий при давлении 0.4-0.8 кгс/см2 и ниже, особых опасений вызывать не должно.

Нормальное и максимальное давление в системе смазки двигателя ЗМЗ-409.

Нормальное давление в системе смазки на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу в 850+-50 оборотов в минуту :

— для двигателя ЗМЗ-409. 10 : не менее 1.0 кгс/см2,
— для двигателей ЗМЗ-40905.10 и ЗМЗ-40911.10 : не менее 0.7 кгс/см2.

Максимальное давление масла в системе смазки – 6.0 кгс/см2. Но при исправном редукционном клапане масляного насоса оно не должно достигать таких значений, потому что при давлении масла в 4.6 кгс/см2 происходит открытие этого редукционного клапана и перепуск масла обратно в зону всасывания масляного насоса, благодаря чему рост давления в системе смазки уменьшается.

Решение проблемы датчика давления масла ММ-358 (23.3829, 3902-3829) на двигателе ЗМЗ-409.

В принципе, проблема может решаться периодической заменой этого датчика при плановом замене моторного масла во время технического обслуживания. Но разве это нормальный выход из ситуации?

В качестве профилактики, надо проверить совместимость датчика давления масла и самого указателя давления масла в системе смазки двигателя. Дело в том, что в датчике встроен резистивный элемент и при изменении давления масла меняется сопротивление самого датчика, а разные указатели воспринимают эти данные по своему.

В Уаз Хантер датчик давления масла ММ-358 нормально работает только совместно с указателем 15.3810. Датчик 23.3829 с указателем 152.3810, а датчик 3902.3829 только совместно с указателем давления масла 341.3810. И если какая то из этих пар у вас не совпадает, то надо менять на соответствующий или датчик, или указатель.

Подробнее о диагностике и определении неисправности датчиков давления масла для двигателей ЗМЗ-40905 и ЗМЗ-40911 установленных на Уаз Хантер и грузопассажирских автомобилях семейства Уаз-3741 вагонной компоновки и оборудованных стрелочными контрольными приборами — в этом материале. Методика диагностики контрольных приборов, в том числе указателя давления масла, комбинации приборов Уаз Патриот подробно расписана в этом материале.

Частично же решить проблему можно установкой защитного экрана над выпускным коллектором, как на Евро-3. На двигатели Евро-2 и ниже, с небольшими минимальными доработками, нормально становится экран коллектора выпускного 4062. 1008099-11. Конечно же с одновременной заменой датчика. Заводской защитный экран от Евро-3 на двигатели Евро-2 и ниже не подходит, там совсем другие крепления.

Есть еще вариант, подключить вместо этого датчика-бочонка механический указатель давления масла с выводом его на приборную панель в салон Уаз. На эту роль прекрасно подходит, что не раз доказано в тематических публикациях в Интернете, механический указатель давления масла от Камаз, каталожный номер УК170, заводской номер 14.3830-02. О плюсах и минусах такой доработки и необходимости ее установки, пусть каждый судит исходя из собственного опыта.

Другие возможные причины низкого давления масла, падения или отсутствия давления масла в системе смазки двигателя ЗМЗ-409 на Уаз.

— Заклинивание редукционного клапана масляного насоса в открытом положении, поломка или ослабление пружины плунжера.
— Засорение масляного фильтра.
— Засорение сетки маслоприемника масляного насоса.
— Залипание противодренажного клапана масляного фильтра после длительной стоянки автомобиля.
— Перегрев двигателя.
— Повышенные зазоры в масляном насосе, износ шестерен насоса.
— Увеличенные зазоры в кривошипно-шатунном и газораспределительном механизмах в тех узлах, куда масло подается под давлением.
— Пониженный уровень масла в масляном картере.
— Неисправен привод масляного насоса.
— Залито моторное масло низкого качества или несоответствующее сезону эксплуатации.
— Неисправность датчика сигнализатора или замыкание провода от датчика до сигнализатора на массу.

Датчик давления масла на УАЗах с двигателем ЗМЗ-409

Многим владельцам УАЗ “Буханка” или других авто производства Ульяновского автозавода, которые комплектовались двигателем ЗМЗ-409, знакома ситуация: при работе на холостом ходу в моторе падает давление масла. В большинстве случаев такая неисправность вовсе не связана с реальной утечкой масла, часто дело исключительно в злосчастном датчике ММ-358 (23.3829 или 3902-3829). Задача этого узла, с которой он не всегда справляется адекватно, — вывести показания давления рабочей жидкости в системе смазки мотора на соответствующий указатель, находящийся на панели приборов машины. Поэтому, если не горит маслёнка, волноваться не стоит. Или стоит? Попробуем разобраться.

Вам будет интересно почитать здесь: датчик холостого хода уаз

Содержание

ЗМЗ-409 и его датчик давления масла

Собственно, сам датчик — это простое и довольно надёжное устройство, вот только расположили его несколько странно. В двигателях стандарта Евро-2 он находится непосредственно над выпускным коллектором, в Евро-3 коллектор стали закрывать защитными экранами, но местоположение датчика не изменилось. На прибор постоянно воздействует высокая температура, поэтому срок его корректной работы очень ограничен. Всё начинается с неправильных показателей, а заканчивается — поломкой устройства.

Но обо всём по порядку. Итак, сам датчик представляет собой небольшое устройство, измеряющее давление жидкости или газа.

Основная функция прибора — оповестить автовладельца о том, что давление рабочей жидкости в системе смазки двигателя вышло за пределы нормального диапазона. В 409 двигателе на УАЗах есть стандартный датчик указателя давления масла и датчик аварийного давления масла. Первый просто регистрирует величину давления, второй реагирует на критическое снижение этого показателя.

Как они работают:

ММ-358 и его аналоги имеют сопротивление 159–173 Ом. Сразу после запуска мотора давление в его системе смазки давит на мембрану датчика, которая двигает толкатель, снижающий сопротивление устройства перемещением ползунка реостата вправо. Стрелка указателя на приборной панели перемещается вправо.
ММ-111Д, или аварийный датчик, — прибор контактного типа. Замыкая и размыкая контакты, он информирует владельца о том, что давление масла в системе стало критически низким. Визуально это отображается сигнализатором на панели приборов в виде маслёнки.

В норме маслёнка горит при включении зажигания без запуска мотора, но в течение 5 секунд после начала работы двигателя сигнализатор должен перейти в неактивное состояние.

Давление рабочей жидкости в системе смазки прогретого двигателя на холостом ходу (850 /+- 50 оборотов) должно быть:

для ЗМЗ-409. 10 — ≥ 1.0 кгс/см²;
для мотора 40905.10 / 40911.10 — ≥ 0.7 кгс/см².

Максимальным давлением для обоих силовых агрегатов станет показатель — 6.0 кгс/см². Но, если редукционный клапан масляного насоса работает исправно, такого значения быть не должно.

Вам будет интересно почитать здесь: замена бензонасоса уаз патриот

Почему может снизиться давление масла в двигателе

Вернёмся к ситуации, описанной в начале статьи. Очевидно, такую неисправность можно устранить, если периодически менять датчик давления масла на УАЗ “Буханка” во время планового техобслуживания. Но есть более действенные способы профилактики этой проблемы:

Всегда проверяйте датчик и указатель давления масла на совместимость. Например, ММ-358 корректно работает только с указателем под индексом 15.3810, датчик 23.3829 — с указателем под каталожным номером 152.3810 и т. д.
С одновременной заменой датчика установите на коллектор мотора защитный экран, как это реализовано в двигателях стандарта Евро-3. Это поможет частично решить проблему. Только учитывайте, заводской экран от Евро-3 не подойдёт на силовые агрегаты Евро-2. Можно купить экран 4062.1008099-11 и немного его доработать.
Поставить на УАЗ вместо “родного” датчика давления масла механический от “Камаза”, выведя его на панель приборов. По отзывам, он вполне подходит, однако спешить с таким решением точно не стоит.

Полезный материал здесь: прошивка уаз патриот на евро 2

А вообще низкое давление масла в двигателе может возникнуть по нескольким причинам:

Проверьте систему смазки мотора на наличие вышеперечисленных неисправностей. Если всё хорошо, придётся заменить датчик давления масла на УАЗ. И прежде чем лезть под капот своего уазика, спросите себя: то ли масло вы залили, соответствует ли оно сезону эксплуатации? А вы давно проверяли масляное давление в двигателе своего авто?

Интересный материал тут: масло в гур уаз патриот

Популярный контент: катализатор уаз патриот

Двигатель

ЗМЗ-409: технические характеристики, ремонт, отзывы

В нашей стране очень популярен и распространен двигатель ЗМЗ 409. Им комплектуются автомобили «Патриот». Также двигатель ставили на «землянки» и «газели».

История завода

История Заволжского моторного завода насчитывает 45 лет. В 1958 году ЗМЗ, выпускавший в основном детали и отливки из алюминиевых сплавов, в маленьком поселке переформировали в моторный завод. Здесь производят силовые агрегаты для Горьковского, Ульяновского и Московского автомобильных заводов.

Первый двигатель, который на него собрали — автомобиль ГАЗ 21 Волга. Моторный завод постоянно наращивает свои возможности и мощность. Постоянно совершенствуется оборудование, цех и технологии производства. Особое внимание заводского производства двигателей уделялось литейному участку.

В 80-х годах на заводе сконструировали первый 4-цилиндровый 16-клапанный бензиновый двигатель. Его объем составлял 2,3 литра, а двигателем управлял микроконтроллер, отвечавший за систему впрыска и зажигание. Этот двигатель получил название ЗМЗ 4062.

Двигатель ЗМЗ 409

На конвейер мотор поставлен в 1996-м году. Сегодня на базе этого двигателя внутреннего сгорания выпускается несколько агрегатов объемом от 2,3 до 2,7 л. Это комплект моделей 406 и 405. Сюда входит и 409 двигатель. Этот двигатель в основном устанавливался на новые и современные отечественные автомобили УАЗ и ГАЗ. Все эти электростанции оснащены конвертерным газом и полностью соответствуют стандартам ЕВРО-2.

Рекомендуемый

«ИЖ 350 Планета Спорт» — резвый советский мотоцикл

Считается, что из всей линейки советских мотоциклов «ИЖ» по-настоящему спортивный только один. Несложно догадаться, что это был «ИЖ 350 Планета Спорт». История мотоцикла В 1973 году на заводе «Ижмаш» был совершен настоящий прорыв: линейка пошла по еловой…

Как устроена задняя втулка переднего рычага и сколько это служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Приведем наиболее распространенные причины, приводящие к расходу масла в дв…

В течение нескольких лет выпуска двигателей несколько раз вносились серьезные изменения и усовершенствования. В 2003 году были переработаны распредвалы. На смену натяжным, изготовленным из пластмассы, пришли звездочки, что помогло избавиться от проблемы выхода из строя гидрокомпенсаторов из-за засорения моторного масла продуктами износа пластмассы.

Затем, вместе с тем, что завод перешел на импортные комплектующие для ответственных узлов моторов, руководство решило более серьезную модификацию своей продукции. Система распределительных валов была заменена на упрощенный узел. Это сразу отражается на надежности. Также было сделано множество других апгрейдов.

Сегодня Заволжский моторный завод — отечественное передовое предприятие. Продукция, производимая здесь, отличается высокими эксплуатационными характеристиками и качеством.

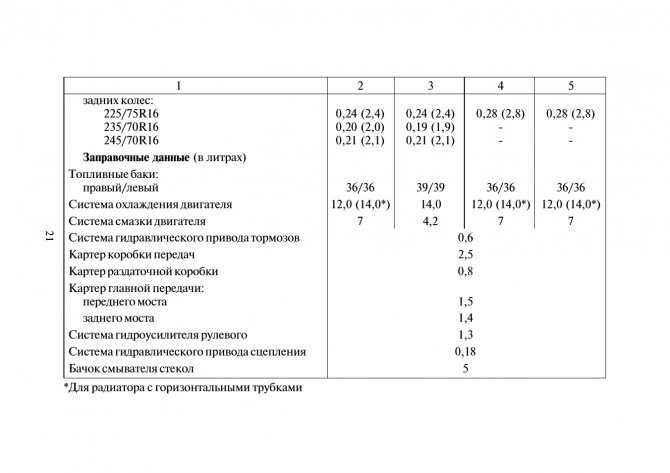

Технические характеристики двигателя ЗМЗ 409

409 Двигатель представляет собой 4-цилиндровый рядный двигатель, работающий с помощью микропроцессоров. Рабочий объем машины составляет 2,6 л, степень сжатия -9. Порядок зажигания организован по схеме 1-3-4-2, коленчатый вал вращается в правильном направлении. Максимальные показатели крутящего момента 230 кг-см при оборотах двигателя 3900 об/мин. Масса двигателя 190 кг. Система питания этого двигателя представляет собой впрыск топлива в трубу. Система вентиляции, которая применена на этой силовой установке, закрытая, принудительного действия, работающая за счет разрежения в выхлопной системе. Система смазки принудительная, комбинированная с распылением. Система охлаждения представлена в виде жидкостной, принудительной и закрытой. Электрическая часть представлена в виде однопроводной системы.

Конструкция двигателя

Рассмотрим конструкцию и основные узлы двигателя ЗМЗ 409. Сначала о блоке двигателя. Основным материалом для этого участка был серый чугун. Между цилиндрами инженеры сделали специальные каналы, по которым циркулирует охлаждающая жидкость. Моноблочная конструкция уже имеет все необходимые отверстия для крепления навесного оборудования и смазочные каналы. Нижняя часть этого узла снабжена опорами для подшипника коленчатого вала для крепления коленчатого вала. Эти подшипники крышки не могут быть заменены.

Головка блока цилиндров выполнена в виде литой детали из алюминия. Головка блока цилиндров имеет впускной и выпускной клапаны. Каждый из цилиндров имеет по два клапана. Справа впускной и левый выпускной клапаны. Гидроталькита позволила избавиться от ручной регулировки зазоров. Теперь зазоры регулируются кулачками в автоматическом режиме.

Поршни также из алюминия. Эти изделия имеют термостатические вставки. Юбка выполнена из бочкообразного профиля, снабженного специальным микрорельефом, что позволяет значительно улучшить соосность и значительно снизить потери на трение.

Дно каждого поршня имеет черные канавки, которые сделаны для того, чтобы предотвратить возможные удары поршня о дно тарельчатых клапанов в случае их нарушения.

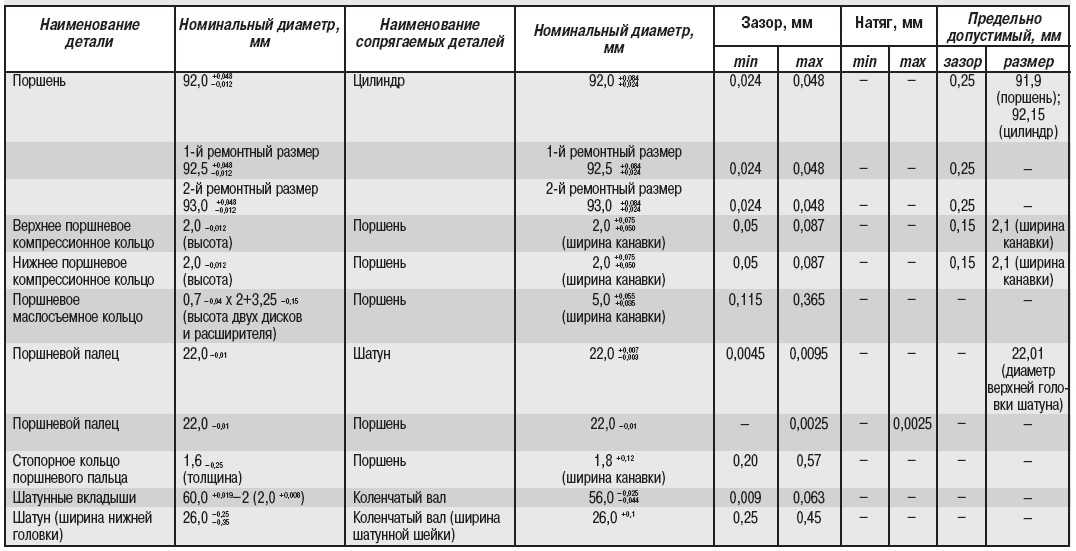

Поршневые кольца устанавливаются по три на каждый поршень. Технические характеристики двигателя 409 включают два компрессионных и одно маслосъемное кольцо. Что касается внешней поверхности компрессионного кольца, то оно покрыто слоем специального пористого хрома. Нижнее кольцо покрыто оловом, а остальные кольца фосфатированы.

Коленчатый вал изготовлен из высокопрочного чугуна. Он патипарный, для лучшей разгрузки опоры снабжены противовесами. Носок коленчатого вала и хвостовик с резиновыми уплотнениями.

Заводской вал прошел динамическую балансировку. Для перемещения его по осям инженеры ограничили его с помощью двух шайб, расположенных с двух сторон от среднего или третьего подшипника. Упорные шайбы, в свою очередь, состоят из полушин.

ГРМ

Распределительные валы в этом двигателе изготовлены методом литья. Сырьем служил высокопрочный чугун. Для достижения большей устойчивости к износу поверхность распределительного вала прошла специальную обработку.

Эти детали вращаются на подшипниках, образованных головкой блока цилиндров и специальными съемными крышками из алюминия.

Привод цепной двухступенчатый. Система натяжения цепи предусмотрена гидрометрической.

Клапаны в этом двигателе изготовлены из специальной жаропрочной стали. 409 двигатель оснащен клапанами, которые вращаются во время работы. Привод осуществляется от гидрораспределительных распределительных валов. Так как это двигатель 409, то технические характеристики позволяют ему регулировать зазоры за счет применения гидроталкита. Пружины клапанов двойные. Эти детали согласованы с двигателем от ВАЗ 2108. Гидроцилиндр выполнен в виде цилиндрического стакана, а масло подается из ГБЦ.

Система смазки

409 Двигатель («автомобиль») оборудован комбинированной системой смазки, которая под давлением разбрызгивает масло между трющимися деталями. Система смазки состоит из масляного поддона, насоса, трубопроводов и клапанов, масляных каналов в головке блока цилиндров, коленчатого вала, масляного фильтра и электронных датчиков давления масла.

Система охлаждения

Двигатель ЗМЗ 409 оборудован жидкостной, замкнутой, принудительной системой охлаждения. Система представлена в виде водяной рубашки на блоке цилиндров, ГБЦ, водяного насоса и термостата, датчика температуры охлаждающей жидкости, датчика нагрева окружающей среды.

Двигатель ЗМЗ 409 обеспечивает оптимальный тепловой режим в диапазоне 80-90 градусов. Он поддерживает термостат. Он работает автоматически. Правильная температура позволяет сделать внедорожник УАЗ неприхотливым в обслуживании. Двигатель 409-й модели отличается высоким КПД, а его детали – огромной долговечностью.

Чтобы водитель был расслаблен, а двигатель ЗМЗ 409 не перегревался, инженеры вывели на щиток приборов лампочку аварийной температуры. Индикатор работает только если температура на улице 104 градуса. Датчик расположен в верхней части бачка радиатора. Нужно следить, чтобы мотор не перегревался, иначе потребуется ремонт 409двигатель.

Система питания

Система питания, которая имеет двигатель 409-форсунка. Поэтому он выполнен в виде впрыска топлива в трубу с помощью форсунки. Последний полностью управляется контроллером или ЭБУ. Система питания двигателя организована из топливного бака, исполнительных механизмов, электробензонасоса, фильтров и топливопровода для двигателя.

Техническое обслуживание

Чтобы этот мотор исправно работал на радость своему владельцу, необходимо регулярно проводить техническое обслуживание. Тогда в этом состоянии двигатель будет иметь высокие рабочие качества. Для данного агрегата необходимо использовать только качественные горюче-смазочные материалы.

Ухаживать и обслуживать нужно все системы двигателя и автомобиля. Только при таких условиях мотор прослужит долго и будет работать без поломок. Необходимо регулярно проверять уровень масла, охлаждающей жидкости, натяжение ремня помпы охлаждения.

Для безопасной эксплуатации двигателя необходимо позаботиться о системе электропитания. Только при регулярном обслуживании можно добиться стабильной работы. Нужно быть уверенным, что все соединения топливной магистрали надежны, также нужно время от времени чистить топливные форсунки.

Строительство

К ремонту двигателя может понадобиться при пробеге около 300 тысяч километров. Необходимость ремонта может возникнуть и раньше, если автомобиль или агрегат эксплуатируются в особо жестких условиях.

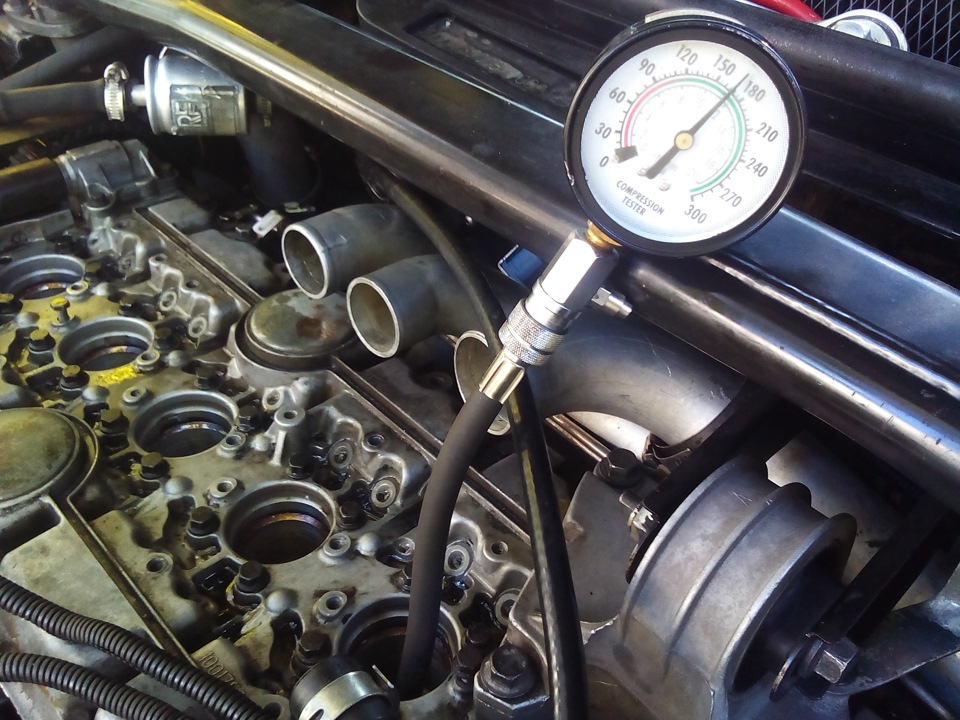

Ремонт 409 двигателя нужен в случае падения мощности, снижения уровня давления масла, если мотор дымит, повышен расход топлива.

Для двигателя продаются запчасти, поэтому заменить изношенные детали или узлы не проблема.

Отзывы

УАЗ «Патриот» (на него установлен двигатель 409) хорошо ведет себя в условиях отсутствия дорог. По бездорожью на этой машине ездить одно удовольствие. Однако в остальном отзывы о 409-м двигателе неоднозначны. Кто-то утверждает, что в двигателе масло, кто-то пишет на форумах, что столкнулся с повышенным расходом топлива. Многие пишут, что УАЗ 409 с джиповым двигателем непригоден для езды по асфальту. А вот на других автомобилях этот мотор очень хорошо показывает себя.

В заключение

В общем, 409двигатель («Патриот») — хорошая силовая установка, несмотря на то, что его стоимость намного ниже, а рабочие параметры и технические характеристики этого мотора как минимум не хуже некоторых автомобилей. Но современные автомобили-внедорожники стоят гораздо больших денег, чем стоимость УАЗ «Патриот».

Также велись работы по переделке этих ДВС на газ, правда результаты этих переделок не особо радуют.

Как бы то ни было, «Патриоты» продаются и продаются на автомобильном рынке. Вы также можете купить и 409двигатель отдельно. Как уже говорилось, их ставят не только на «Патриоты», но и на «Газели», «Земли» и «Волги».

Итак, мы выяснили, что имеет 406 двигатель, технические характеристики, устройство и историю происхождения.
