Какое расстояние между стропилами: Расстояние между стропилами двухскатной, односкатной крыши

что такое стропила, как рассчитать расстояние

Автор Кровельщик На чтение 8 мин Просмотров 12.3к.
Обновлено 02.04.2023

Стропильная система, бесспорно, является важнейшим структурным элементом любой скатной крыши. Последствием ее неправильной установки может стать не только деформация кровли, требующая дорогостоящего ремонта, но и полное обрушение крыши на голову несостоятельного строителя.

На устойчивость стропильной системы к различным нагрузкам влияют следующие четыре основных фактора:

1. прочность креплений стропил к коньку и мауэрлату;
2. верный расчет опорной конструкции для стропил в зависимости от длины пролета;
3. выбор стропильного материала;
4. шаг между стропилами.

Темой этой статьи является выбор материала и шага между стропилами с учетом предполагаемого типа кровли.

Содержание

1. На чем основываются расчеты?
2. Методика вычисления расстояния между стропилами
3. Шаг стропильной ноги в зависимости от материала
4. Стропильная конструкция под профнастил
5. Стропильная конструкция под керамическую черепицу
6. Стропильная конструкция под металлочерепицу
7. Стропильная конструкция под ондулин
8. Стропильная конструкция под покрытие из шифера
9. Стропила для односкатной и двускатной кровли
10. Полезные советы

На чем основываются расчеты?

При проведении расчетов учитываются четыре главных показателя:

• нагрузка на квадратный метр крыши;
• конструктивные особенности кровельного материала;
• длина пролета между опорами;
• угол монтажа стропильной ноги.

Наиболее важным является расчет максимальной нагрузки на крышу, состоящей из:

• веса стропил,
• веса обрешетки,
• веса кровельного материала и утеплителя,
• снеговой нагрузки (справочная информация, уникальная для каждого региона),
• ветровой нагрузки (тоже справочная информация),
• веса человека (при необходимости ремонта или чистки, 175 кг/кв. м).

Для проведения точных расчетов специалисты используют особые формулы из сопромата, но при постройке частного можно воспользоваться приблизительными рекомендациями.

Методика вычисления расстояния между стропилами

Расчет точного расстояния между стропилами основывается на результатах предварительного вычисления максимально допустимого шага. Чтобы произвести это вычисление, учитывают общую нагрузку, конструкцию крыши и используемый на стропильные ноги материал.

Методика расчета шага каркаса крыши:

1. Замерить длину крыши от торца до торца.
2. Полученное расстояние поделить на максимальный размер шага.
3. Полученное значение округлить до большего целого. Это количество межстропильных пролетов.
4. Общую длину крыши поделить на количество пролетов. Это искомый размер шага стропил.
5. К количеству пролетов добавить единицу. Это необходимое количество стропил.

Для некоторых видов кровельного материала желательно применять фиксированные расстояния между стропилами, в таком случае на одном из торцов крыши устанавливается дополнительное стропило с нестандартным шагом.

Шаг стропильной ноги в зависимости от материала

Расстояние между стропилами можно увеличивать по мере увеличения прочности материала, из которого они изготовлены. Чаще всего к каждому кровельному материалу указывается необходимый под него шаг стропил и допустимые сечения стропильных ног с учетом нагрузки.

Эти рекомендации носят региональный характер и применимы к центральной полосе России и более южным регионам. Перед разработкой чертежа стоит обязательно проверить уровень ветрового давления и заснеженности в своем регионе, и скорректировать шаг и/или сечение стропил.

В тех регионах, где снеговая нагрузка значительно превышает ветровую, рекомендуется применение крыш со скатом 35 — 45 градусов.

Стропильная система в частных домах чаще всего выполняется из бревен диаметром 12 — 22 см, бруса/доски толщиной 40 — 100 мм и шириной 150 — 220 мм. При расчетах можно допустить применение вместо бревен определенного диаметра брусьев аналогичной ширины, толщиной 100 мм.

Стропильная конструкция под профнастил

• Профнастил — достаточно легкий и жесткий материал, поэтому стропила под него монтируют небольшого сечения, с относительно редким шагом — 0,6 — 1,2 м.
• Рекомендованное сечение стропильной ноги берут исходя из длины пролета между опорами — 40х150 мм на 3 м пролета, 50х150 мм на 4 м, 50х180 мм на 5, 60х200 мм на 6 м.
• При выборе шага более 80 см рекомендуется увеличить площадь сечения стропильных ног на 25% — с 40х150 мм до 50х150 мм, с 60х200 мм до 75х200 мм и так далее.
• Угол ската для профнастила выбирают от 12 до 45 градусов.
• Особое внимание уделяют обрешетке — чем больше шаг между стропилами, тем толще понадобится доска на обрешетку. Допустимые параметры сечения — 25х100 мм для шага 0,6 м, 30х100 мм для 0,8 м, 50х50 мм или 40х60 мм для 1 м, 40х100 мм для 1,2 м.
• Обрешетка устанавливается с шагом 50 — 80 см, в зависимости от толщины и жесткости профнастила, а также возможных нагрузок. Подробные таблицы обычно приводятся в инструкциях к материалу.

Стропильная конструкция под керамическую черепицу

Керамическая черепица имеет существенные отличия от других видов кровельных материалов, которые необходимо учитывать при проектировании стропильной системы под нее:

• В 5 — 10 раз больший вес, приводящий к удвоению веса всей крыши. Это приводит к необходимости использовать частый шаг (0,6-0,8 метра) и увеличенную на 25% площадь сечения стропил.
• Мелкосборный характер материала. Увеличивает требования к точности установки поперечной обрешетки. Шаг обрешеточного бруса, допустимые сечения и углы установки всегда указываются в инструкции к каждой конкретной модели черепицы.

Существуют модели черепицы, предназначенные для установки под углом 12 — 60 градусов, рядовые модели рекомендуется монтировать под углом 20 — 45 градусов. Для обрешетки чаще всего используют брус 50х50 мм.

Стропильная конструкция под металлочерепицу

Металлочерепица по сути представляет собой менее жесткий и более легкий декоративный вариант профнастила, поэтому требования по стропильной системе, в частности по рекомендуемым сечениям стропильных ног, во многом совпадают.

Особенностью стропильной конструкции под металлочерепицу можно назвать значительное уменьшение шага обрешетки, который должен быть равен длине продольной волны (30 см для большинства видов). Это приводит к необходимости уменьшить расстояние между стропилами до 0,6 — 1 м, для снижения расходов пиломатериала на обрешетку. Угол ската крыши выбирается от 22 до 45 градусов.

Стропильная конструкция под ондулин

Ондулин — шифер на основе стекловолокна и битума, выпускается только одним производителем и имеет унифицированные технологические нормы по установке:

• допустимый угол монтажа — 5 — 45 градусов;
• расстояние между стропилами — 60 см при угле ската до 15 градусов, до 90 см — при угле более 15 градусов;
• обрешетка — сплошная фанерная на склоне до 10 градусов, доска 30х100 мм с шагом 45 см на склоне 10 — 15 градусов, брус 40х50 мм с шагом 60 см на склоне свыше 15 градусов.

Учитывая небольшой вес материала, сечение стропильных ног подбирается исходя из тех же рекомендаций, что и для профнастила.

Стропильная конструкция под покрытие из шифера

Шифер — традиционный, достаточно жесткий и тяжелый кровельный материал, хрупкий, но устойчивый к постоянным нагрузкам. Такие свойства меняют рекомендации по оптимальному устройству стропильной системы в сторону использования более прочных элементов и увеличения шага между ними:

• Из-за низкой герметичности нежелательно использовать шиферные крыши с углом ската менее 22 градусов. При необходимости монтажа такой крыши в качестве инструкции можно использовать рекомендации по установке ондулина, с поправкой на универсальный шаг обрешетки — 55 см.
• Допустимый угол для установки стропил под шифер — до 60 градусов.
• Шаг установки выбирается от 0,8 до 1,5 м, в зависимости от сечения стропильной ноги, нагрузки и наличия обрешеточного материала.
• Материал на стропила подбирается несколько большего сечения, чем для легких кровель. Для наиболее популярного шага 1,2 м берется брус сечением от 75х150 до 100х200 мм, в зависимости от длины пролета между опорами.
• Материал под обрешетку подбирается в соответствии с величиной расстояния между стропилами — брус 50х50 мм до 1,2 м, брус 60х60 мм — 1,2 м и более.
• Шаг обрешетки подбирается таким образом, чтобы каждый лист лежал на трех брусьях, и имел нахлест на 15 см с соседним. Учитывая стандартную длину листа 1,75 м, используется шаг 80 см.

Стропила для односкатной и двускатной кровли

Какое расстояние стропил для односкатной кровли? Односкатная крыша не требует сложной стропильной конструкции. Стропила укладываются от стены к стене, чаще всего без использования мауэрлата, прямо на венец.

Отсутствие дополнительных ребер жесткости устанавливает максимальный угол уклона — 30 градусов и допустимую длину пролета — менее 6 м (для деревянных стропил). Оптимальный угол — 15 — 20 градусов.

Такие крыши обычно не подвержены ветровым нагрузкам, но требуют защиты от осадков. В регионах, где давление ветра сравнимо со снеговой нагрузкой, правильная установка односкатной крыши «по ветру» способна привести к самоочищению кровли.

Двухскатная крыша представляет собой систему параллельных треугольников, соединенных между собой мауэрлатом и коньком. Существует множество элементов для прочного скрепления сторон треугольника между собой и передачи нагрузок от стропильных ног стенам — стойки, стяжки, укосины, опорные балки и так далее.

Шаг между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра

Прочность жесткого треугольника возрастает по мере приближения его формы к равнобедренному, поэтому при повышении угла ската до 60 градусов можно расширять шаг между стропилами.

Однако, это также приведет к увеличению расхода материала и к многократному усилению парусности крыши. Оптимальный угол уклона для снежных регионов — 45 градусов, для ветреных — 20 градусов.

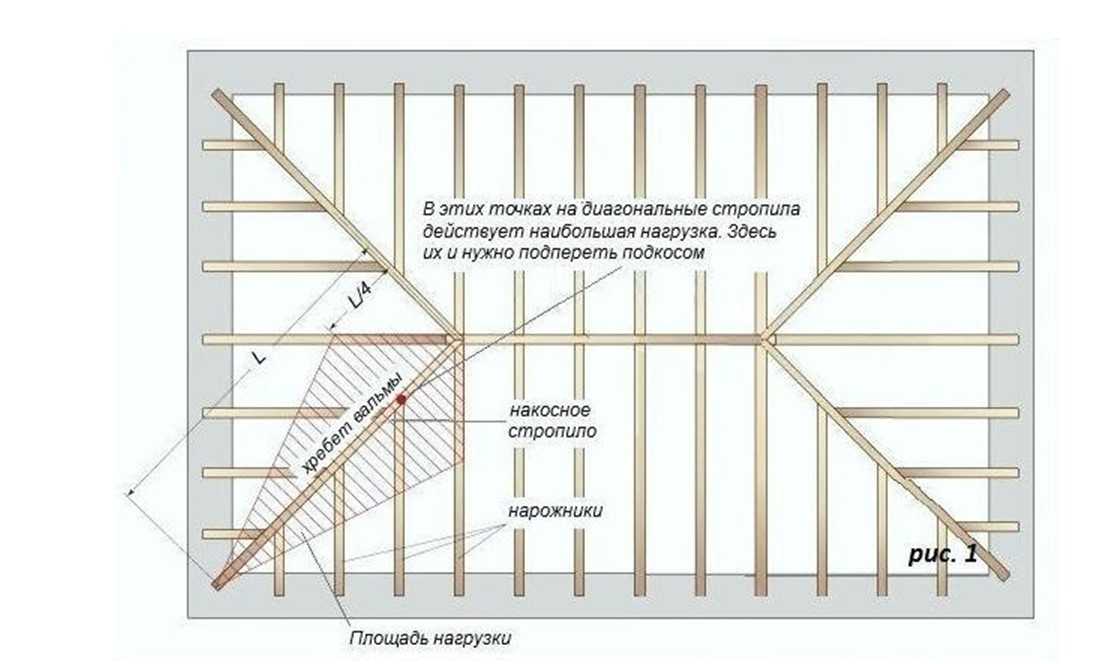

Расстояние между стропилами крыши мансардного типа определяет, какая часть нагрузки приходится на каждый элемент. При проектировании вальмовой кровли шаг стропил должен составлять от 60 см до 1 м.

Полезные советы

• Верное крепление стропил не менее важно, чем правильный расчет конструкции. Перед самостоятельным монтажом крыши стоит взять урок у опытного плотника и почитать обучающую литературу.
• При выборе шага стропил не забывайте о теплоизоляции. Все виды утеплителя способны немного сжиматься, поэтому покупать их можно по приблизительному размеру. Наиболее часто выпускаемые размеры — 60, 80, 100, 120 см.
• Для крыш с уклоном от 45 градусов и более можно не учитывать вес человека на крыше. Это снимает 175 килограмм расчетной нагрузки на квадратный метр и позволяет ставить стропила в среднем на 20% реже.
• Снежную и ветровую нагрузку в регионах России можно узнать по нормативным документам — картам в приложении Ж к СП 20.13330.2011 «Нагрузки и воздействия».
• В сети существует множество онлайн-калькуляторов для крыши, способных если не рассчитать верно все нюансы, то хотя бы посоветовать подбор верного сечения для стропила.

какой шаг между стропилами использовать

Крыша является одним из главных элементов дома, поэтому стоит уделить особое внимание правильному расчету каркаса крыши. Который будет выполнять функции скелета в вашем доме. Неправильный расчет всех нагрузок может привести к плачевным результатам в виде деформации кровли с последующим ее обрушением.

Содержание:

1. На что стоит обратить внимание перед проведением расчета

2. Методика расчета

3. Зависимость шага стропил от материала кровли

4. Определение шага стропил для односкатной крыши

5. Расстояние между стропилами для двухскатной крыши

Прежде чем приступить к монтажу кровельного покрытия необходимо произвести расчет стропильной системы, который будет зависеть от используемого материала, конструкции, климатических условий.

На что стоит обратить внимание перед проведением расчета

Перед началом строительства крыши необходимо выбрать тип стропильной системы. После чего произвести расчет всех нагрузок, которые будут приходиться на кровлю. К основным нагрузкам относят – вес каркаса, материала кровли, утеплителя, потолка, а также учитываются временные нагрузки, среди которых выделяют – вес снегового покрова, возможные порывы ветра, вес человека при проведении монтажа и эксплуатации крыши.

Расстояние между стропилами рассчитывают исходя из выбранного вида стропил и материала которым будет покрываться кровля.

Виды стропил

При строительстве крыш различной конструкции используют висячие или наслонные стропила. Наслонные – используются при установке одно- или двухскатных крыш. Они имеют две точки опоры – несущие стены или несущая стена и коньковый брус. Висячие стропила используют, когда необходимо перекрыть большие пролеты или создается ломанная крыша. В этом случае стропила опираются одним концом на стену, а вторым на встречную стропилу. Качество материала из которого изготовляется каркас, будет непосредственно влиять на надежность всей кровли.

Материал для стропил

В настоящее время используют дерево и металл. Деревянный брус или бревно используют в строительстве жилых домов, гаражей и прочих постройках. Железобетонные или металлические стропила используют при строительстве промышленных объектов, торговых центров, где необходимы широкие пролеты.

Методика расчета

Расстояние между стропильными ногами называют шагом стропил. Он не должен превышать одного метра, а минимальное значение – 60 см. Прежде чем произвести расчет необходимо измерить величину ската крыши. После чего полученное значение делим на ориентировочную величину шага меду стропилами. К результату прибавляют единицу и производят округление до целого числа в большую сторону. Так мы узнаем число стропил, которое нам понадобиться. Для того чтобы узнать точную величину расстояния между стропилами, для этого нам надо поделить длину скоса крыши на число стропильных ног.

Для большей наглядности, рассмотрим пример расчета:

1. длина скоса кровли – 28,5 м

2. шаг между стропилами выбираем равный 80 см

3. далее вычисляем: 28,5/0,8 = 35,625 м

4. к полученному числу прибавляем единицу: 35,625+1 = 36,625

5. в результате получаем, что нам необходимо 37 стропильных ног

6. точная величина шага стропил будет равна: 28,5/37 = 0,77 м

Это общая методика расчета, которая требует корректировки в зависимости от кровельного материала.

Зависимость шага стропил от материала кровли

Самыми распространенными кровельными материалами являются шифер, металлочерепица, профнастил, ондулин, мягкая кровля.

Стропильная конструкция для крыш из шифера

Шифер имеет широкое применение как кровельный материал, благодаря своей невысокой стоимости, устойчивости к перепадам температур. Из-за тяжести материала, необходимо устанавливать мощную стропильную систему. Расстояние между стропилами в этом случае будет зависеть от сечения бруса. Оптимальным значением является расстояние в 80 см, которое позволит не только выдержать повышенный вес, но и значительные снежные, ветровые нагрузки. Обрешетку в этом случае выполняют доской шириной не менее 3 см. В зависимости от вида шифера, обрешетку выполняют сплошной для гладких листов или разреженной для волновых.

Важно: шифер должен иметь не менее трех точек опор по краям и центру.

Шаг между стропилами для металлочерепицы

Все большее распространение среди кровельных материалов приобретает металлочерепица. Которая характеризуется простым процессом монтажа, а также поможет создать вашему дому свой уникальный вид. Листы металлочерепицы имеют малый вес, которые позволяют увеличить расстояние между стропилами от 600 до 950 мм, при сечении бруса 150х50 мм. Обрешетка в этом случае будет зависеть от шага волны листа. Так для волны в 350 мм возможно расстояние между досками в 30-40 см.

Важно: на свесах карнизов, ребрах скосов шаг обрешетки делается минимальным для большей надежности кровли.

Шаг стропил под профнастил

Профнастил – это оцинкованный лист стали, покрытый специальным покрытием, защищающим его от вредного воздействия окружающей среды. Большой выбор цветового решения, ширины гофры, позволит создать надежную и эстетически привлекательную крышу. Шаг стропил под профнастил будет напрямую зависеть от характеристики применяемого вида профиля, угла наклона кровли, ее конфигурации. Так же следует учитывать тот факт, что обрешетка под профлист крепится перпендикулярно. Стропильную систему изготавливают из брусьев сечением 50-75 мм либо из доски толщиной 20-50 мм и шириной – не более 15 см. Обрешетка может быть – сплошной с зазором между досками не более 10 мм, с обычным шагом – 20-40 см, и разреженная – расстояние между досками 50-75 см. Шаг стропил под профнастил рассчитывается по общей схеме и составляет 60-90 см.

Шаг стропил кровли из ондулина

Ондулин представляет собой волнистые листы, которые имеют высокую прочность и долговечность. При такой кровле стропильная система выполняется из сосновых досок сечением 50х200 мм, с шагом – 60-90 см. Сверху выполняется разреженная обрешетка 40х50 см.

Важно: если крыша имеет угол наклона больше 50 градусов, то обрешетка должна быть сплошной.

Определение шага стропил для односкатной крыши

Односкатная крыша проста и не потребует от вас особых навыков монтажа. Чаще всего ее устанавливают на гаражи, бани, пристройки. Каркас крыши состоит из брусьев, которые опираются на стены здания. Расстояние между стропилами односкатной крыши будет зависеть от длины стропил. Здесь следует правильно подойти к выбору сечения бруса, так как чем больше расстояние, тем больше нагрузка на стропила. Для правильного подбора шага односкатной крыши следует воспользоваться данными из таблицы:

Расстояние между стропилами для двухскатной крыши

Двухскатная крыша имеет наибольшее распространение, не только из-за простоты устройства, но также из-за высокой надежности. Шаг стропил двухскатной крыши вычисляется по общей схеме. Если скосы одинаковые с обоих сторон, то можно произвести расчет одной части. Для этого определяем угол наклона скоса, здесь следует учитывать материал, которым вы будете покрывать крышу. Так при угле в 45 градусов и более можно использовать все виды покрытий. Для шифера, черепицы минимальный угол наклона составляет 22 градуса, для профнастила и мягкой черепицы – 12 градусов, для металлочерепицы – 14 градусов, для ондулина – 6 градусов. Длину стропил для двухскатной крыши рассчитывают с помощью теоремы Пифагора, в которой длина – гипотенуза, а высота крыши и половина ее ширины – катеты. Если пролеты больше 6 метров, то стропильная система дополнительно укрепляется подкосами и бабками, которые не позволят деформироваться стропильным ногам под тяжестью кровельного материала.

Добавить комментарий

Как определить размеры стропил крыши?

Статьи по теме для чтения:

• Как определить размер лаг пола согласно IRC | Простое объяснение с примерами
• Как определить размеры потолочных балок в соответствии с IRC | Простое объяснение с примерами

Хотите научиться легко определять размеры стропил крыши?

Глава 8 Международного жилищного кодекса (IRC) 2018 года регулирует проектирование и строительство кровельных и потолочных систем. Элементы крыши/потолка должны быть правильно спроектированы, чтобы обеспечить адекватную поддержку в соответствии с возлагаемыми на них нагрузками, а также обеспечить правильную передачу этих нагрузок на опорные стены и/или опорные элементы конструкции.

Международный жилищный кодекс (IRC) признает два типа традиционных систем каркаса крыш и потолков для зданий, подпадающих под действие Международного жилищного кодекса (IRC): деревянный каркас и холодногнутый стальной каркас.

В этом посте мы рассмотрим элементы деревянного каркаса крыши, особенно стропила. Проектирование и конструкция деревянных стропил крыши описаны в разделе R802.4 Международного жилищного кодекса (IRC).

(Примечание: ссылки на таблицы изменены в версии IRC 2018 года. Таблицы допустимых пролетов стропил крыши в версии 2018 года находятся в разделе R802.4, а таблицы в версии 2015 года — в разделе R802.5. , В целях единообразия этот пост будет ссылаться на IRC 2018. Обратите внимание, какую версию IRC вы используете, поскольку допустимые интервалы могут различаться.)

Раздел R802.4 описывает критерии каркаса деревянных стропил крыши, которые также включают таблицы нормативных пролетов.

В этом посте мы узнаем, как правильно подобрать размер стропил крыши в зависимости от их пролета, расстояния между ними и породы используемого дерева.

Интересный совет:  Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим POST .

Нагрузки на стропила крыши

Деревянные стропила крыши имеют размеры, основанные на одной из восьми таблиц, содержащихся в коде. В этих таблицах пролетов перечислены допустимые пролеты стропил крыши для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.

Код распознает 2 типа нагрузок, действующих на стропила крыши: динамические нагрузки и постоянные нагрузки.

Временные нагрузки  определяются кодом следующим образом:

Нагрузки, возникающие при использовании и нахождении в здании или другой конструкции. Сюда не входят строительные и экологические нагрузки.

Постоянные нагрузки  определяются кодом следующим образом:

Вес строительных материалов, встроенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделка, облицовка и другие аналогичные архитектурные и конструкционные элементы, а также стационарное сервисное оборудование.

Таблицы пролетов стропил крыши

Как упоминалось выше, в таблицах пролетов в коде перечислены допустимые пролеты стропил крыши для обычных размеров пиломатериалов в зависимости от применяемого сценария расчетной нагрузки.

В соответствии с , раздел R802.4.1 , стропила крыши должны иметь размеры в соответствии с таблицами с R802.4.1(1) по R802.4.1(8) . Очень важно правильно выбрать стол.

Теперь, чтобы выбрать правильный стол, мы должны понять 2 вещи: какая динамическая нагрузка должна использоваться и прикреплены ли потолочные балки к стропилам крыши.

Ранее мы коснулись нагрузок, но давайте рассмотрим, почему важно знать, прикреплены ли потолочные балки к стропилам крыши или нет.

В соответствии с Раздел R802.5.2 каждое стропило крыши должно быть привязано к конструкции с помощью потолочных балок или стропильных связей . Когда потолочные балки прикреплены, они действуют как стяжка. Когда они идут в противоположном направлении, создавая сценарий, в котором они не прикреплены к стропилам, тогда можно использовать стропильные стяжки для выполнения требования стяжки.

Это соединение важно, потому что оно противостоит горизонтальному распору от гравитационных нагрузок и распору стропил, вызванному подъемом от ветровой нагрузки.

Использование стропильной стяжки или самих потолочных балок может немного различаться по размеру используемых стропил крыши, поэтому код создает два типа таблиц пролетов. Один для того, когда потолочные балки используются в качестве стяжек, и один, когда они не используются, поэтому требуются стропильные стяжки.

Следует также отметить, что таблицы пролетов стропил ограничены потолочными балками или связями стропил, расположенными на верхней плите или в нижней трети чердачного помещения. Если потолочная балка расположена не на верхней плите, а в нижней трети чердака, к стропилам применяется поправочный коэффициент пространства между стропилами, чтобы учесть дополнительную нагрузку на стропила крыши из-за расположения стяжки или потолочной балки. выше на чердаке. Этот поправочный коэффициент находится в сноске «A» в любом пространстве стропильной крыши в таблицах с R802.4.1(1) по R802.4.1(8).

Однако важно отметить, что если потолочные балки или стропильные связи расположены выше на чердаке, где они превышают требование одной трети, то таблицы пролетов НЕ могут быть использованы и вместо этого потребуется крыша стропила должны быть спроектированы в соответствии с принятой инженерной практикой.

Таким образом, в основном, если расчетные нагрузки превышены или потолочные балки или стропильные связи расположены более чем на одну треть вглубь чердака, конструкция стропил крыши не соответствует предписывающим стандартам таблиц, и в этом случае они должны быть разработан в соответствии с общепринятой инженерной практикой.

Как видите, в отличие от потолочных балок или балок перекрытия , стропила крыши имеют множество факторов, которые необходимо учитывать при выборе правильного размера.

Теперь давайте взглянем на эти таблицы, чтобы узнать, как правильно определить размеры стропил крыши, используя предписывающие стандарты:

Для простоты выше показаны только заголовки таблиц. Заголовок таблицы необходимо сначала понять, прежде чем мы сможем правильно выбрать правильную таблицу для определения размеров стропил крыши. Каждая таблица промаркирована. Как вы можете видеть, Таблица R802.4.1(1) и Таблица R802.4.1(2) предназначены для стропил с временной нагрузкой 20 фунтов на квадратный фут, однако первая предназначена для перекрытий, не прикрепленных к стропилам, а вторая предназначена для перекрытия, прикрепленные к стропилам.

Помните, что было сказано ранее. Стропила должны быть привязаны, поэтому, если они не привязаны к потолочным балкам, то для их установки потребуются стропильные связи .

Как и в таблицах с R802.4.1(3) по R802.4.1(8), на крышу воздействуют разные снеговые нагрузки, при этом применяется один и тот же принцип крепления балок или их отсутствия. Для простоты выше показана только таблица R802.4.1(3) для указания изменения динамической нагрузки в заголовке.

Опять же, таблицы должны использоваться только для динамической нагрузки и постоянной нагрузки, указанных в таблицах. Их НЕЛЬЗЯ использовать для расчетных нагрузок, выходящих за рамки этих предписывающих таблиц.

Теперь давайте рассмотрим, какая информация содержится в таблицах.

В таблицах представлена ​​следующая информация о них:

1. Шаг стропил крыши в дюймах (12, 16, 19,2, 24)
2. Породы и сорта пиломатериалов
3. Различные варианты размеров пиломатериалов 2×8, 2×10, 2×12)
4. Максимальный пролет стропил крыши в зависимости от размера пиломатериалов, породы/сорта и используемого расстояния.

Теперь, чтобы правильно подобрать размеры стропил крыши, давайте рассмотрим несколько примеров. Пример 1 стропила, расположенные на расстоянии 12 дюймов от центра, выдерживающие динамическую нагрузку крыши 20 фунтов на квадратный фут и постоянную нагрузку 10 фунтов на квадратный фут?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

• Потолок, прикрепленный к стропилам, и динамическая нагрузка 20 фунтов на квадратный фут: Используйте таблицу R802.4.1(2)
• Расстояние между стропилами крыши: 12 дюймов
• Виды и Сорт: Дугласовая пихта-лиственница #2
• Постоянная нагрузка: 10 фунтов на квадратный фут
• Используемый размер пиломатериала: 2×6

Теперь давайте найдем максимально допустимый пролет для элемента 2×6 в приведенном выше сценарии:

Следовательно, учитывая в приведенном выше примере максимально допустимый промежуток для элемента 2 x 6 –  15′-6″ .

Размеры стропил крыши – пример 2

Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать правильный размер пиломатериала, который будет использоваться при следующем сценарии:

Вопрос: Когда потолок не прикреплены к стропилам и где стропила крыши Hem-Fir #3 должны располагаться на расстоянии 12 дюймов от центра, выдерживая снеговую нагрузку 30 фунтов на квадратный фут и постоянную нагрузку 20 фунтов на квадратный фут, каков минимально допустимый размер стропил, когда требуется пролет 14 футов -0″ в длину?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

• Потолок не прикреплен к стропилам и снеговая нагрузка 30 фунтов на квадратный фут: Используйте таблицу R802. 4.1(3)
• Расстояние между стропилами крыши: 12 дюймов
• Породы и Сорт: Пихта #3
• Пролет стропил крыши: 14′-0″

Теперь давайте найдем минимально допустимый размер стропил, учитывая описанный выше сценарий: — пиломатериал № 3, охватывающий 14 футов — 0 ″, — это 2×10  так как он может охватывать 14 футов-5 дюймов. Например, нельзя использовать элемент 2×8, так как он может охватывать только 11-9 дюймов.

Чтобы узнать больше о проектировании и строительстве деревянного каркаса крыши, обязательно ознакомьтесь с разделом R802 Международного жилищного кодекса (IRC) 2018 года.

Интересный совет:  Чтобы узнать, как легко определить размер потолочных балок, обязательно ознакомьтесь с этим POST .

Надеемся, что с учетом приведенных выше примеров вам будет проще определить размеры деревянных стропил крыши в соответствии с таблицами Международного жилищного кодекса.

В заключение, давайте ответим на несколько часто задаваемых вопросов о стропилах крыши.

Какой стандартный размер стропил крыши?

Стандартный размер стропил крыши может быть любого размера, если он не меньше минимального размера, требуемого нормами. Минимальный размер стропил крыши определяется с использованием таблиц предписаний, приведенных в главе 8 Международного жилищного кодекса (IRC).

На каком расстоянии друг от друга должны быть стропила крыши?

Расстояние между стропилами крыши является лишь одним из компонентов, используемых для определения минимального размера стропил крыши. Согласно предписывающим таблицам, приведенным в главе 8 Международного жилищного кодекса (IRC), стандартное расстояние между стропилами крыши составляет 12, 16, 19,2 или 24 дюйма по центру.

На какую длину могут пролетать стропила крыши?

Максимальный пролет стропил крыши зависит от размера, интервала и породы используемой древесины, а также расчетных нагрузок, приложенных к системе крыши, а также от того, прикреплен ли потолок к стропилам или нет. Предписывающие таблицы, содержащиеся в главе 8 Международного жилищного кодекса (IRC), могут использоваться для определения максимального пролета стропил крыши.

Как измерить стропила крыши?

В соответствии с разделом R802.4.1 Международного жилищного кодекса 2018 года пролеты стропил измеряются по горизонтальной проекции стропила.

.

* Справочный источник — Международный жилой кодекс 2018 г. — [Купить на Amazon]

Статьи по теме для чтения:

• Размер коньковой доски | Объяснение кодовых требований
• Что такое галстуки-воротники? | Требования к коду, которые вы должны знать
• Требования к доступу на чердак | 5 вещей, которые вы должны знать

Расстояние между стропилами, пролет и размеры

Расстояние между стропилами, пролет и размеры | Расстояние между стропилами | Размеры стропил | Стропильный пролет | на каком расстоянии друг от друга находятся стропила крыши

Стропила — это конструктивный элемент из дерева или стали, который используется как часть конструкции крыши. Стропила проходят от конька или вальмы крыши до стеновой плиты наружной стены. Стропила, как правило, поставляются последовательно, бок о бок, образуя пластину для поддержки кровельных настилов и кровельных покрытий.

Расстояние между стропилами крыши, пролет и размеры

Во многих странах, таких как США, Канада, Великобритания, деревянные стропила часто используются для строительства дома. Многие породы дерева используются для изготовления древесины, обладающей большой прочностью.

Стропила обычно изготавливаются из сосны или кедра, для стропил с большим пролетом некоторые производители создали стропила из клееного бруса (LVL), которые могут быть в 2–5 раз длиннее обычных деревянных стропил. В США большинство деревянных стропил имеют максимальную длину 20 футов.

Район с сильными дождями и снегопадами требует хорошего дренажа для крыши, дренаж крыши в зависимости от уклона крыши, в зависимости от уклона крыши, он подразделяется на два типа: плоская крыша и скатная крыша или наклонная крыша.

Расстояние между стропилами крыши является лишь одним из компонентов, используемых для определения минимального размера стропил крыши. Стандартных размеров расстояния между стропилами не существует. Но обычно стропила располагаются на расстоянии 12, 16 или 24 дюймов друг от друга с одним из нескольких стандартных шагов.

Расстояние между стропилами — это расстояние между параллельными стропилами или балками крыши. Он измеряется от центра одного стропила до центра следующего, также известного как «по центру», что упрощает определение количества стропил в зависимости от длины здания.

Стандартное межосевое расстояние, согласно Международным нормам жилищного строительства (IRC), составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма, что означает, что фактическое расстояние между стропилами составляет 10,5 дюймов, 14,5 дюймов, 17,7 дюйма. «, и 22,5».

Стандартное расстояние между стропилами крыши в дюймах составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, что означает, что фактическое расстояние между стропилами составляет 10,5 дюйма, 14,5 дюйма, 17,7 дюйма и 22,5 дюйма. Однако, в зависимости от всех сопутствующих факторов, для большинства зданий обычно используются 16 дюймов и 24 дюйма. Более широкое пространство между стропилами часто приводит к большей глубине стропил.

Расстояние между стропилами в мм для разных размеров сохраняется на расстоянии 300 мм, 400 мм и 600 мм друг от друга. Стандартное расстояние между стропилами составляет 400 мм от центра к центру. Стропила, которые находятся на меньшем расстоянии друг от друга, могут обеспечить большее расстояние между пролетами по сравнению с балками, расположенными дальше друг от друга.

Расстояние между стропилами крыши

Стандартный шаг стропил крыши составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, однако инженер-строитель может использовать другое расстояние. Однако, в зависимости от всех факторов, стропила крыши находятся на расстоянии 16 и 24 дюйма друг от друга и обычно используются для большинства жилых зданий. Более широкое пространство между стропилами часто приводит к большей глубине стропил.

Размеры стропил

Наиболее распространенные размеры пиломатериалов в качестве стропил крыши: 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2″×14″, используемые в крыше обрамление. Более толстые пиломатериалы, такие как 2×10 и 2×12, могут иметь большую длину. Толщина стропил должна быть не менее 2 дюймов, а их глубина должна быть в пределах от 4″ до 12″. Длина стропил в зависимости от климатических условий, стиля, уклона и типа строения. Он используется на кирпичной внешней стене, стеновой плите, на двух опорах и на верхней части балки.

Пролет стропил

Стропила крыши размером 2×4 могут обеспечить максимальный пролет до 9 футов при расстоянии 12″ по центру, 8 футов 3″ на 16″ по высоте и 7′ 3″ по 24″ по оси.

Стропила крыши размером 2×6 могут обеспечить максимальный пролет до 14 футов 6 дюймов при расстоянии 12 дюймов по окружности, 13 футов 0 дюймов на 16 дюймов по высоте и 11 футов 6 дюймов на 24 дюйма по оси.

Стропила крыши размером 2×8 могут обеспечить максимальный пролет до 19 футов 0 дюймов при расстоянии 12 дюймов по окружности, 17 футов 0 дюймов на 16 дюймов по оси и 15 футов 0 дюймов по 24 дюйма по оси.
