Калькулятор стропил онлайн: Расчет стропил двухскатной крыши – длина, угол, шаг

Онлайн калькулятор – Расчет стропильной системы двухскатной крыши быстро и точно!

Калькулятор двухскатной крыши позволяет выполнить комплексный расчет стропильной системы и кровли, а также предоставляет комплект чертежей и 3D-проект.

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Устройство двухскатной крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

  1. Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
  2. Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
  3. Конек. Это обозначения места схождения стропил в верхней части.
  4. Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
  5. Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
  6. Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
  7. Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
  8. Схватка. Брусок, расположенный вертикально между опорами.
  9. Обрешетка. Конструкция для установки кровли.

1️⃣ Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

  • нагрузку крыши;
  • шаг между стропилами.
  • вид кровельного покрытия

2️⃣Рекомендуемая ширина доски стропил:

  • 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
  • 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

3️⃣ Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

4️⃣ Параметры кровельного покрытия

  • Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
  • Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
  • Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
  • Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

  • Узнать длину ската;
  • Разделить на выбранный параметр шага;
  • К результату прибавить 1;
  • Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

  • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
  • Следующая величина – это половина от ширины дома, в данном случае – 3м.
  • Величина, которую необходимо узнать – это гипотенуза треугольника.  Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Для такого параметра нужно учитывать:

  • Нагрузку крыши;
  • Тип древесины, выбранной для конструкции;
  • Длину стропила;
  • Расстояние шага расположения стропил.

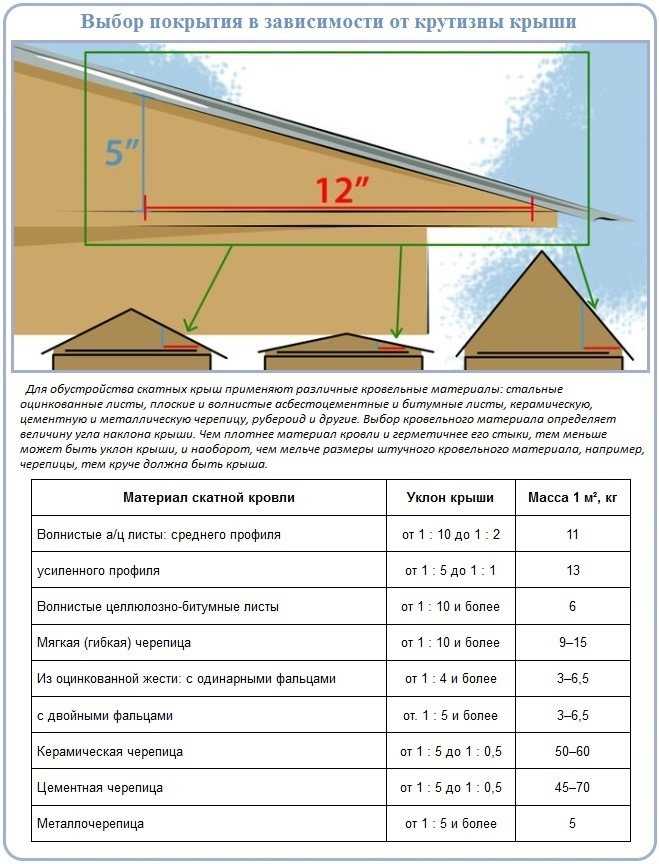

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов.  Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 мне должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ! Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Рекомендации

Крыша является одной из наиболее сложных конструкций при строительстве дома своими руками, поэтому перед началом работ необходимо тщательно подготовиться к предстоящим трудностям – изучить соответствующие нормативные документы, создать качественный проект сооружения и ознакомиться с технологиями сборки и монтажа.

Основные требования по эксплуатационным характеристикам крыш изложены в СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора двухскатной крыши.

Параметр, характеристика Оптимальный диапазон
Угол наклона крыши 20-45°
Свес карнизный 50-100 см
Свес фронтонный / Выпуск 40-70 см
Размер мауэрлата 100х150 мм
150х150 мм
Размер стропил 50х150 мм
50х200 мм
Соотношение глубины запила и ширины стропил 1/4
1/3
Шаг стропил 60-100 см
Размер обрешетки 25х100 мм
40х150 мм
Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил) 1-10 см
30-40 см
30-65 см
Размер контробрешетки 30х50 мм
Нахлест гидроизоляции 10-20 см
Толщина теплоизоляции 10-15 см

Полезные схемы и таблицы при работе с двухскатной крышей:

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

1. Угол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

2. Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.

3. Примерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.

4. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

5. Длина стропил — Длина каждого стропила от конька до основания ската

6. Минимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

7. Количество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.

8. Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю.

9. Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Загрузка…

Понравилось? Поделись с друзьями!

CALCULSITE — строительные калькуляторы

Включите JavaScript в настройках вашего браузера, без него калькуляторы не работают…

Стропильный треугольник

Калькуляторы расчета размеров стропильных треугольников и шаблонов наклона ската.

Открыть калькуляторы

Элементы стропильных систем

Калькуляторы расчета размеров деталей стропильных систем.

Открыть калькуляторы

Сечения элементов стропильных систем

Калькуляторы расчета размеров сечений элементов стропильных систем.

Открыть калькуляторы

Состав растворов и бетонов

Калькуляторы подбора составов строительных растворов и бетонов.

Открыть калькуляторы

Расчетные сопротивления древесины

Калькуляторы таблиц расчетных сопротивлений древесины.

Открыть калькуляторы

Сбор нагрузок

Калькуляторы сбора нагрузок действующих на односкатную и двухскатную крыши.

Открыть калькуляторы

Глубина промерзания грунта

Карта нормативной глубины промерзания грунтов: глинистых, песчанных, обломочных.

Открыть карту

Расход материалов для кладки из кирпича и камня

Калькуляторы нормативного расхода кирпича, раствора и других материалов.

Открыть калькуляторы


На какие вопросы отвечает CALCULSITE

Перед началом строительства и в его процессе у людей возникают множество вопросов

— Сколько нужно купить кирпича, цемента, песка для постройки дома со стенами в два кирпича, а если построить стены в кирпич и утеплить их, то сколько нужно кирпича и сколько утеплителя? И что получится дешевле — дом со стенами в два кирпича или в кирпич, но с утеплением, а может вместо кирпичного дома построить каркасный?

— На какую глубину нужно закопать фундамент, какая в моем городе глубина промерзания грунта?

— Какого сечения и с каким шагом нужно установить балки для того, чтобы перекрытие было надежным и какая вообще будет нагрузка на это перекрытие? Какая нагрузка будет давить на крышу, сколько выпадает снега и какая сила ветра в моем регионе строительства? Сколько нужно купить досок на изготовление крыши и какой размер досок нужен?

Для ответа на эти и другие вопросы создан CALCULSITE — сайт бесплатных строительных калькуляторов.

Калькуляторы определяют расход материалов и объем закупок стройматериалов. Помогают рассчитать размеры досок для строительства крыши в соответствии с сортаментом пиломатериалов.

Калькуляторы помогают составить пропорции цементных строительных растворов и бетонов, показывают сколько нужно завести песка и щебня, сколько купить цемента и извести.

Карта глубины промерзания покажет, на какой глубине следует размещать фундамент.

В конечном итоге строительные калькуляторы помогают экономить деньги на закупках стройматериалов и контроле выполнения работ.

Калькуляторы составлены на основе нормативных документов, действующих в строительстве, то есть они считают расходы материалов и размеры конструкций по тем же формулам, по которым их считают строители. Вас трудно будет обмануть.

Rafter Calculator — Inch

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?

Или нужна помощь с использованием наших калькуляторов?

Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Общий калькулятор стропил — Шаблоны для резки — Дюймы

Наружная стена стропильного прогона
Угол крыши °
_11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.517 :12
Свес (уровень)
Глубина стропил

Действительный

Толщина стропил

Действительный

Футы Дюймы
Отвес Birdsmouth
Сиденье Birdsmouth

Толстая стена
Высота стены

Учитывайте толщину конька при определении прогона стропил до наружной стены.
например: Половина ширины здания минус 1/2 толщины конька.

См. раздел «Калькулятор прогона стропил до наружной стены» ниже.


Угол
Свес

Используйте клавиши курсора SHIFT + ▲ или ▼ для масштабирования Птичьей пасти.

Птичья пасть

Шкала


Расчет стропильного прогона
до наружной стены

Ширина здания
Ридж Толстый

Действительный

Калькулятор стропил » Калькулятор длины

Калькулятор стропил » Калькулятор длины

Главная

Расчет стропил крыши

Инструменты не будут работать для вас
Javascript отключен. Вы должны включить Javascript, чтобы использовать эти инструменты
Наши комплекты амбаров премиум-класса стандартно поставляются с предварительно спроектированными фермами, но строительные стропила — еще один жизнеспособный вариант самостоятельного изготовления для конструкций с меньшими пролетами.

Калькулятор кровли и таблицы
Варианты конструкции амбаров с опорами
………………….
Калькулятор уклона крыши
Калькулятор фермы
Калькулятор стропил
Оценка грунта для заделки столба
Значение сопротивления изоляции
Пример квадратной формы линий здания

Наши инструменты калькулятора стропил крыши удобны для расчета количества необходимых стропил, калькулятора длины стропил, линейных футов стропил, подачи досок в коньке и нижней облицовке, а также общего количества досок в крыше.

Подъем и прогон означает, что крыша с уклоном 6/12 имеет подъем 6 дюймов (по вертикали) на каждый фут прогона (по горизонтали).

Шаг
Подъем/пробег (дюйм)
Приблизительный уклон (градусы)
1/12
2/12 10°
3/12 14°
4/12 18°
5/12 23°
6/12 27°
7/12 30°
8/12 34°
9/12 37°
12/10 40°
12/11 42°
12/12 45°

Рассчитайте точный уклон с помощью нашего калькулятора уклона крыши
.
