Каркас для сэндвич панелей чертежи: Металлический каркас под сэндвич панелей своими руками: фото и видео инструкция

Металлический каркас под сэндвич панелей своими руками: фото и видео инструкция

Пожалуй каждый хотел бы построить дом, чтобы при этом не понести большие затраты денег и осуществить строительство за короткий период времени. Если поверхности будут идеально ровными, то не потребуется осуществлять дополнительную тепловую изоляцию. Можно построить за короткий период времени дом из металлического каркаса, причем такой каркас можно изготовить самостоятельным образом. Наверняка многих теперь интересует такой вопрос, как делать металлический каркас для сэндвич панелей.

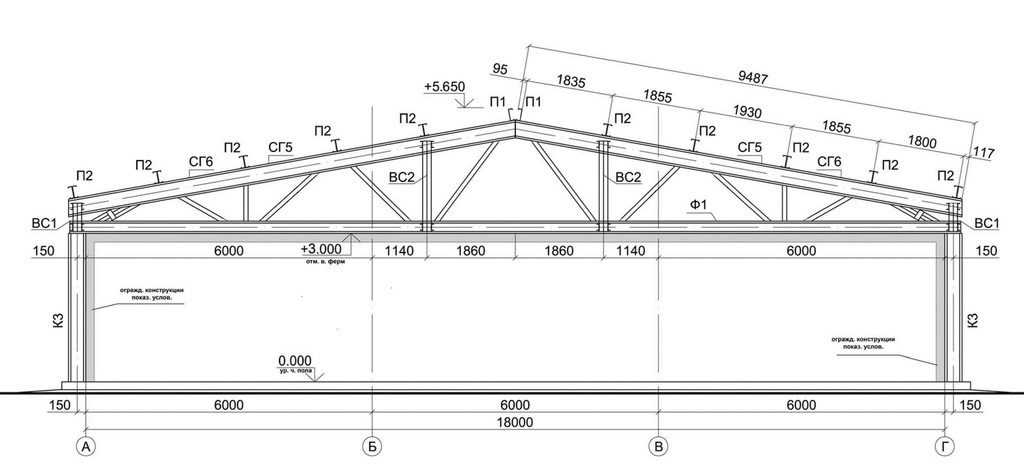

Схема каркаса

Преимущества

Здание из легких панелей и металлического каркаса можно возвести примерно за один месяц. При этом можно построить здание своими руками любого размера или любой формы.

В чем же заключаются достоинства каркасного строительства:

• Детали будут изготовлены заранее, а процесс их изготовления будет иметь место в заводских условиях;
• Во время проектирования, будет просчитан и вес всего сооружения. Благодаря этому можно определить, какой тип фундамента необходим, а также определить, какие материалы нужны для его возведения;

Монтаж

• Элементы здания имеют небольшой вес, также выделяются своей компактностью. Благодаря этому не придется арендовать много транспорта для перевозки материалов;
• Для того чтобы собрать каркас для сэндвич панелей не нужно использовать тяжелую технику;
• После осуществления работ, на строительной площадке практически не останется мусора и отходов строительного характера;
• Использовать каркас под сэндвич панели можно в независимости от времени года, как видно на фото. Для стен не нужны растворы, которые требуют определенное время для того чтобы они застыли;
• Большие пролеты можно установить без того, чтобы использовать конструкции опорного характера.

Разработка проектов

Проект здания из металлокаркаса может быть уже готовым, а можно разработать такой проект самостоятельным образом. Проект должен разрабатываться квалифицированным специалистом, иначе не будет гарантии, что здание будет прочным и крепким. Обратившись за помощью к специалисту, вам придется расстаться с некоторой суммой денег, так как такой проект не из дешевых. Можно использовать типовой проект, и по внести в него некоторые изменения своими руками. Такой вариант является менее дорогостоящим.

Монтаж

Перед тем как металлический профиль будет использован для изготовления каркаса, он пройдет специальную обработку в заводских условиях. Для этого применяется метод горячего оцинкования, а также профили покрывают специальными эмалями, которые могут противостоять коррозии. Металлический каркас для сэндвич панелей используемый для возведения коттеджей изготавливается из металлопрофиля стандартного типа, как показано на фото. Чтобы работать с металлоконструкциями, не нужно обладать специальными навыками или большой квалификацией. Различные детали и отверстия будут изготовлены заранее, и можно не волноваться за их точность. Перед тем как компоненты конструкции попадут на стройплощадку, на заводе они будут обозначены посредством специальной маркировки. Это значит, что монтаж конструкций будет довольно легким.

Можно изготовить и каркас гаража из сэндвич панелей. Для сборки каркаса гаража используется отверточная технология. Любой комплект материалов должен продаваться вместе с инструкцией:

• Стены собираются по отдельности, как показано на видео. Сначала нарезается профиль необходимый на боковые стены. Соединяя их между собой, мы получим макет стены. Ребра устанавливаются на профиль. Дистанция между ребрами должно составлять около 50см. По диагонали соединение стен происходит посредством ленты из металла. Для соединения элементов своими руками нужны саморезы и шуруповерт. Таким способом будет производиться монтаж всех стен гаража. На передней стене нужно оставить место, куда будут установлены ворота гаража;

• Для потолка потребуется использовать более широкий профиль, по сравнению с тем, что использовался для стен. Это объясняется тем, что крыша нуждается в более высокой устойчивости. Профиль крепится посредством саморезов;
• Собранные стены ставятся на уже подготовленную площадку, как показано на фото. Соединение стен осуществляется посредством деталей, которые были в базовом комплекте;
• Крыша устанавливается на уже готовый каркас. Она крепится к раме при помощи саморезов. После этого можно осуществить обшивку каркаса.

Обшивка

Во время обшивки лучше всего иметь рядом с собой такой инструмент как уровень, чтобы не допустить перекосов.

Посредством ножниц для металла обрезаются панели до нужных границ.

Стены обшиваются в самом начале. Между плитой и рамой необходимо проложить ленту. К обрешетке панель прикладывается той стороной, которая состоит из металла. Шестигранники фиксируют на верхнем изгибе обшивки и прикручивают под прямым углом. Если строение расположено в такой зоне, где часто дуют сильные ветра, то нужно использовать побольше саморезов. На одном месте панели обычно используется два самореза.

Подведем итоги

Благодаря металлическим каркасам можно построить здание за короткий срок, и сэкономить значительную сумму. Здание из металлокаркаса можно построить и своими усилиями. Это возможно благодаря тому, что многие детали изготавливаются заранее на заводах.

Как собрать каркас для сэндвич панелей своими руками – фото, видео

Сэндвич панели на сегодняшний день пользуются особой популярностью. Для изготовления каркаса могут быть использованы различные виды материалов. Самыми популярными материалами, которые используются для возведения основания, являются древесина, металл и железобетон. Если вы обладаете определенными навыками и умениями, то можно изготовить каркас под сэндвич панели своими руками.

Делаем каркас своими руками

Преимущество

Главным достоинством каркасного строительства является тот факт, что как на его сборку, так и на монтаж требуется небольшое количество времени. Чтобы выполнить подобные работы потребуется не более двух недель. К металлическому основанию можно прикрепить конструкцию, состоящую из трех слоев. Сэндвич панели как раз являются таким строительным материалом.

Другим преимуществом металлического каркаса является то, что он обеспечит всей конструкции максимальную прочность. Можно не бояться за то, что будет иметь место усадка здания. Благодаря этому стены здания всегда будут оставаться целыми, не будут покрываться трещинами, а значит, всегда будут иметь привлекательный внешний облик. Благодаря металлическим основанием можно возводить здания, которые будут эксплуатироваться не менее чем полвека.

Основные узлы каркаса

Каркас можно собрать своими руками благодаря тому, что многие его детали изготавливаются заранее в заводских условиях. Во время изготовления деталей учитываются все нюансы проекта, а это значит, что можно определить какой именно фундамент потребуется и определить список нужных материалов.

Элементы конструкции обладают компактным размером и небольшим весом. Это значит, что не потребуется арендовать большой транспорт для их перевозки. Это позволит сэкономить значительную сумму денег.

Еще одно преимущество каркасного строительства заключается в том, что после выполнения всех работ, на площадке практически не останется мусора. Это так же позволит сэкономить те средства, которые в другой ситуации пришлось бы потратить на вывоз строительных отходов.

Каркасное строительство позволяет устанавливать пролеты большого размера, при этом нет необходимости использовать опорные конструкции специального предназначения.

Установка и крепеж всех элементов строения осуществляется только посредством соединений болтового характера.

Деревянный

Сборка деревянного каркаса не такая дорогостоящая как сборка основы из металла. Преимущество данного каркаса заключаются в том, что он отвечает всем экологическим требованиям. К тому же древесина обладает низким уровнем теплопроводности. Минус данного материала заключается в том, что он довольно легко воспламеняется.

Если сравнить технологию установки таких каркасов, то от металлического основания она практически ничем не отличается. Разница состоит в том, что каркас из древесины несколько легче монтировать.

Железный

Металлические профили, перед тем как будут использованы, проходят на заводах специальную обработку. Для этого используется метод горячего оцинкования. Также профили покрывают специальной эмалью, которая защитит их от воздействия коррозии. Стандартный профиль или тонкостенный может быть использован для возведения коттеджей. Элементы такой конструкции могут быть использованы, как для наружной, так и для внутренней обшивки. Также их можно использовать для монтажа дверей, окон и перегородок.

Чтобы установить металлическую конструкцию не нужно обладать специальными знаниями и навыками. Детали, так же как и их отверстия изготавливаются на заводе, поэтому их точность является максимальной.

Для сборки основания используется отверточный метод. К каркасу должна прилагаться инструкция, однако механизм сборки основания выглядит следующим образом:

• Стены строения собираются по отдельности. Вначале нарезается профиль, предназначенный для боковых стен. Соединяя их между собой, получим макет стены. На этот профиль, устанавливаются ребра. Расстояние между ними должно составлять 50 см. Посредством ленты, стенки соединяются по диагонали. Для соединения элементов используются саморезы и шуруповерт. На передней стене не забываем оставить отверстие для ворот гаража;
• Для потолка необходим более широкий профиль. Соединяем профиль и добавляем ребра, таким образом, получим обрешетку строения;

• Собранные стены доставляем на площадку, а соединяем их посредством тех деталей, которые шли в комплекте;
• На готовый остов ставим крышу здания. Для крепления ее к раме используем саморезы. Далее можно заняться обшивкой каркаса.

Подводим итоги

Для того чтобы собрать деревянный или металлический каркас не нужно быть мастером профессионалом. Каркасное строительство еще хорошо тем, что все детали легкие, а значит не нужно тратить день на дорогостоящую транспортировку.

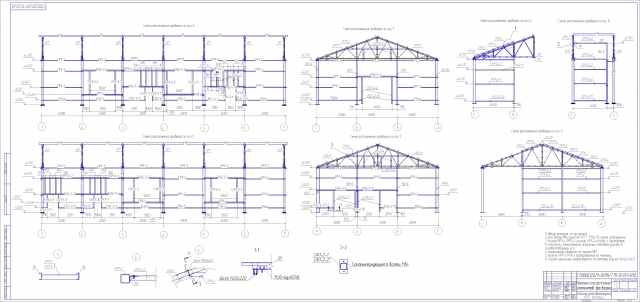

чертежи деревянных и металлических конструкций, разрез

Сэндвич-панель – материал, который применяется для возведения наружных стен и внутренних перегородок, обрамления оконных и дверных проемов. Он состоит из двух слоев облицовки и теплоизоляционного слоя. Размеры, свойства и материал зависят от области применения. Монтаж можно произвести своими руками. Для этого необходимо возвести каркас, на который будут крепиться элементы.

Содержание

1. Основные виды фреймов
2. Wood
3. Железнодорожная рама
4. Металлическая каркас
5. Установка конструкции
6. Подготовительная работа
7. Установка стенных панелей
8. Установка из панелей крыши
9. Устегнутый

Основные типы. периодически обрабатываться защитными составами от влаги и огня

Крепление осуществляется на специальную обрешетку, которая может быть металлической, деревянной или железобетонной. Каждый из материалов каркаса для сэндвич-панелей имеет свои преимущества и недостатки.

Дерево

Каркас для сэндвич-панелей из дерева – самая бюджетная конструкция. Развитие технологии крепления фасадов началось с деревянной основы. К основным достоинствам дерева можно отнести экологичность, простоту монтажа и низкую теплопроводность.

В настоящее время деревянные рамы практически не используются. Это связано с высоким риском возгорания и негативным воздействием влаги. Специальные средства обработки имеют свой срок службы, поэтому абсолютная защита от негативных факторов в течение всего срока службы невозможна.

Железобетонный каркас

Для железобетонного каркаса необходим прочный фундамент

Этот тип конструкции популярен и надежен. Железобетонные каркасы нашли свое применение в строительстве быстровозводимых домов.

К основным преимуществам относятся:

• низкая теплопроводность;
• защита от коррозии не требуется;
• низкая стоимость;
• долговечность;
• прочность.

Железобетонные конструкции доставляются на стройплощадки в готовом виде, что ускоряет строительство здания.

Среди недостатков железобетонных каркасов выделяют большой вес конструкции. Его можно устанавливать только на прочные и глубокие фундаменты.

Каркас металлический

Каркас металлический — самый популярный в строительстве жилых и хозяйственных зданий

Каркас металлический самый дорогой, но считается самым массовым.

Преимущества металлических каркасов:

• Высокая скорость возведения зданий. Монтаж каркаса занимает не более двух недель.
• Универсальность. Металлокаркас для сэндвич-панелей подходит для жилых и нежилых помещений.
• Отсутствие трещин и деформаций в процессе эксплуатации. Металлическая конструкция не дает усадки, в отличие от дерева.
• Высокая прочность и долговечность. Каркас прослужит 50 и более лет.

Материал имеет недостатки, но они незначительные:

• Необходима защита от коррозии. Для этого используются специальные лакокрасочные покрытия и полимерные пленки.
• Стоимость.
• Установка негорючего теплоизолятора требуется из-за его высокой теплопроводности. Теплоизоляция нужна для защиты металла от воздействия высоких температур.

Недостатки легко устраняются, в результате чего чаще всего используются изделия из металла.

Монтаж конструкции

Схема каркаса

Специалистами разработан ряд рекомендаций и требований по правильному монтажу и монтажу облицовки:

• Монтаж лучше начинать с угла здания.
• В случае установки большой конструкции лучше обратиться к специалисту. Это физически и технологически сложная работа, которая не рассчитана на выполнение одним человеком.
• При наличии монтажных дефектов их можно скрыть дополнительными элементами. Отвечают за эстетические качества и ряд технических показателей.
• Крепление осуществляется с верхнего конца.
• Герметик используется для герметизации полотна.
• Панель вставляется в ранее установленный замок.
• Возможна установка теплоизоляции под облицовку.
• После монтажа все стыки необходимо заделать минеральной ватой.

Следуя пошаговой инструкции, вы сможете самостоятельно выполнить крепление панелей к каркасу согласно предварительному расчету проекта.

Подготовительные работы

Перед установкой панелей на конструкцию важно провести подготовительные работы. Обязательным этапом является проверка ровности каркаса и пропитка его специальными средствами защиты. Участки, которые будут соприкасаться с панелью, необходимо изолировать специальной лентой.

Панель необходимо очистить от грязи, пыли, пленки. Он обрезается до нужного размера горизонтально по заранее начерченному контуру.

Металлический профиль крепится по периметру основания. Для бетонных оснований применяют анкеры с шагом 5-6 см, а для деревянных саморезы. Между профильной частью и цоколем необходимо установить гидроизоляцию.

Монтаж стеновых панелей

Типы замков

Панели могут устанавливаться горизонтально и вертикально. Первый случай подходит для домов высотой до 3 метров. Вертикальный монтаж применяется для домов 3-7 метров. Панели плотно соединяются замками и фиксируются хомутами. Для крепления используются саморезы по металлу или дереву в зависимости от материала каркаса с шагом 9-12 см. От края панелей нужно отступить 3 см и более. Затем зажимы снимаются и перемещаются на следующий ряд.

Монтаж кровельных панелей

Кровельные панели устанавливаются под углом 5 градусов. Фиксация происходит на саморезы. Элементы перекрываются. Обязательно положите в паз замка слой герметика для качественной изоляции.

Крепление

Крепление сэндвич-панелей к каркасу осуществляется с помощью узлов нескольких типов:

• угол;
• стык стеновых панелей;
• парапет;
• крепление стеновых панелей;
• крепление обшивки поэлементной сборки;
• конек;
• упор крыши;
• стык кровельных панелей.

Для каждого агрегата разрабатывается специальный чертеж со всеми техническими моментами.

Все крепления устанавливаются под углом 90 градусов с помощью отвертки.

Завершающий этап – монтаж планок. Они защищают стыки от влаги, механических воздействий и ветра. Их устанавливают на стыке двух частей, по периметру проемов, в углах, на торцах и на коньке. Полосы монтируются с нахлестом 10-12 см при помощи саморезов с шагом 30 см.

Сэндвич-панели – гражданское строительство X

Стены могут быть построены из сборных панелей, которые значительно больше по размеру, чем кирпичная кладка, и способны отвечать требованиям внешнего вида, прочности, долговечности, изоляции, акустики и проницаемости. Такие панели обычно состоят из изоляционного сердечника, зажатого между тонкой легкой облицовкой и подложкой.
Когда края панелей заклеены, в уплотнителе должны оставаться небольшие отверстия.
В противном случае солнечное тепло может привести к значительному давлению пара, что может вызвать проблемы.
Панели можно закрепить на месте в легкой раме, прикрепить к второстепенным элементам каркаса (рис. 11.19b), прикрепить к кронштейнам на каждом уровне этажа или соединить с несущим каркасом здания. Из-за большого размера панелей следует принимать особые меры предосторожности, чтобы учесть расширение и сжатие из-за изменений температуры. Обычно такие перемещения предусмотрены в точках опоры.
При использовании металлических навесных стен особое внимание следует уделить предотвращению протечек, поскольку металл и стекло совершенно не впитывают влагу. Трудно сделать внешнюю поверхность полностью неуязвимой для проникновения воды при любых условиях; поэтому необходимо предусмотреть вторичную защиту в виде внутренней дренажной системы.
Любая вода, попадающая в стену, должна быть отведена наружу. Имейте в виду, что вода может проникнуть в сустав за счет капиллярного действия, усиленного давлением ветра. Стекая по вертикальной поверхности, вода может повернуть за угол и течь по горизонтальной поверхности, бросая вызов гравитации, в сустав.
Когда легкие рамы не используются для поддержки блоков, примыкающие панели обычно сцепляются друг с другом, а стыки заделываются чеканкой и герметизируются резиной или резиноподобным материалом для предотвращения проникновения дождя. Обшивка и другие детали должны быть устроены таким образом, чтобы вся поступающая вода стекала наружу. Типичные подробности см. в J. H. Callender, Time-Saver Standards for Architectural Design Data, 6-е изд., McGraw-Hill, Inc., Нью-Йорк; и откидные бетонные стены, PA079.01B, Ассоциация портландцемента.
Металлические навесные стены могут быть нестандартными, коммерческими или промышленными. Стены нестандартного типа предназначены для конкретного проекта, как правило, для многоэтажных зданий. Стены коммерческого типа состоят из деталей, стандартизированных производителями. Стены промышленного типа состоят из ребристых, рифленых или предварительно отформованных металлических листов стандартных размеров, стандартной металлической створки и изоляции.
Металлические навесные стены можно классифицировать в соответствии с методами, используемыми для установки на месте:
Палочные системы. Стены монтируются поштучно. Каждый основной элемент каркаса с окнами и панелями собирается отдельно (рис. 11.19а). Этот тип системы включает в себя больше деталей и монтажных соединений, чем другие типы, и не так широко используется.

Стойко-панельные системы. Стены, в которых сначала возводятся вертикальные опоры (стойки), а затем между ними размещаются стеновые блоки, обычно с окнами (как правило, незастекленными) (рис. 11.19б). Часто добавляется защитная полоса, чтобы закрыть вертикальный стык между блоками.
Панельные системы. Стены, состоящие из блоков заводской сборки (как правило, неостекленных) и устанавливаемых путем соединения с анкерами на каркасе здания и друг с другом (рис. 11.19c). Помещения могут быть одноэтажными или двухэтажными. Для этой системы требуется меньше деталей и меньше полевых соединений, чем для других систем.
Достаточное пространство для движения является одним из наиболее важных соображений при проектировании металлических навесных стен. Постоянно происходит движение из-за теплового расширения и сжатия, ветровых нагрузок, гравитации и других причин. Стыки и соединения должны быть рассчитаны на это.
При использовании стоек обычно предусматривается горизонтальное перемещение в каждом месте стойки, а в многоэтажных зданиях – для вертикального перемещения на каждом этаже или на чередующихся этажах, если используются двухэтажные компоненты.
Общие способы обеспечения горизонтальных перемещений включают использование разрезных стоек, сильфонных стоек, стоек из реек и эластичных структурных прокладок. Раздельные импосты состоят из двух швеллерных компонентов, которые могут перемещаться друг относительно друга в плоскости стены. Сильфонные стойки имеют достаточно гибкие боковые стенки, чтобы компенсировать движения стен. Стойки обрешётки состоят из внутренних и внешних секций заглушек, которые зажимают края смежных панелей, но не настолько сильно, чтобы ограничивать движение в плоскости стены. Структурные прокладки обеспечивают гибкую связь между импостами и панелями.

Чтобы приспособиться к вертикальному перемещению, импосты соединены телескопическим шлицевым соединением.
Когда стойки не используются и стеновые панели соединяются друг с другом вдоль их вертикальных краев, соединение обычно выполняется через глубокие фланцы. Когда болты находятся в нескольких дюймах от поверхности стены, движение допускается за счет гибкости фланцев.
Отверстия с прорезями ненадежны как средство компенсации смещения стены, хотя они полезны для обеспечения допусков на размеры при установке стеновых панелей.
Слишком туго затянутые болты или коррозия могут помешать правильному функционированию прорезных отверстий.
