Как сделать мангал из кирпича своими руками

12 мая 2022

Ликбез

Сделай сам

Чтобы баловать семью и друзей вкуснейшими блюдами, придётся потрудиться. Но оно того стоит!

1. Приготовьте всё необходимое

Для постройки мангала понадобятся нехитрые инструменты, большинство из которых найдётся в любом гараже или сарае. А вот материалы и кое‑какие приспособления придётся докупить.

• Лопата — для подготовки основания.
• Песок, цемент, огнеупорная смесь, вода — для кладки.
• Тротуарная плитка (опционально), щебень, или бутовый камень, или битый кирпич — для основания.
• Кельма (мастерок) — для кладки.
• Молоток‑кирочка — для колки и отёсывания кирпича.
• УШМ (болгарка) с диском по камню — для резки кирпича.
• Отвес, уровень, правило — для контроля правильности кладки.
• Рулетка, угольник, карандаш, шнур — для разметки.
• Очки, перчатки — для защиты.
• Корыто — для замеса раствора.
• Ведро — для воды и раствора.
• Полнотелый красный кирпич — для возведения мангала.
• Шамотный кирпич — для обкладывания топки.
• Рубероид — для гидроизоляции.
• Арматура, уголки — для армирования.
• Базальтовая или каолиновая вата — для теплоизоляции.
• Металлический зонт‑колпак (опционально) — для защиты мангала.

2. Подыщите место для установки

Мангал должен стоять подальше от деревянных и других легковоспламеняющихся построек. Лучше всего расположить его между хозблоком и домом или в непосредственной близости к беседке. Учитывайте направление преобладающих ветров, чтобы дым и золу не сносило в сторону дома. Если места не очень много, позже для защиты можно высадить кустарники вокруг зоны барбекю.

Располагая мангал в глубине сада, не забывайте о коммуникациях: рядом с очагом не обойтись без электричества и воды. Заранее продумайте удобные подходы из разных мест участка.

3. Определитесь с конструкцией

Зная, какое пространство доступно для постройки, можно приступать в выбору самого мангала. Если у вас нет опыта, лучше остановиться на более простых вариантах без дымохода и дополнительных элементов вроде столешниц или мойки. Желательно составить проект или найти готовый. Он поможет не только точно подсчитать количество материалов, но и послужит шпаргалкой во время работы.

К сожалению, подробные чертежи с указанием раскладки каждого ряда стоят денег. Максимум, на что можно рассчитывать в интернете, в том числе на YouTube, бесплатно, — это общий обзор конструкции или просто фото готового результата, от которых мало пользы.

Поэтому здорово будет набросать проект на бумаге, в Sketchup или другом ПО для проектирования. Можно даже потренироваться и попробовать выложить мангал из кирпича без раствора. Это позволит определиться с удобной высотой, примерить размер решётки, а также предусмотреть крепления для шампуров.

4. Подготовьте основание

Кадр: Сергей Кузьмин / YouTube

Поскольку кирпич много весит, мангал следует располагать на прочном основании. Для небольших очагов, на кладку которых идёт до 200 кирпичей, достаточно вымостить площадку тротуарными плитками на утрамбованном песке или щебне, предварительно сняв дёрн.

Более тяжёлые мангалы нуждаются в основательном фундаменте. Для его обустройства необходимо выкопать котлован глубиной 50–70 см или не менее уровня промерзания на пучинистых грунтах. Далее заполнить его бутовым камнем, битым кирпичом или щебнем и залить поверх плиту толщиной 15–25 см из готового бетона или цементно‑песчаного раствора. Чтобы приготовить такую смесь самостоятельно, соедините 1 часть цемента с 4 частями песка и постепенно добавляйте воду, пока масса не начнёт напоминать сметану. Желательно усилить плиту арматурой, уложив её в середину конструкции.

До полного отвердения бетона в течение месяца начинать возведение очага нельзя. Исключение составляют лишь небольшие мангалы, к строительству которых можно приступать через несколько суток после схватывания основания.

5. Переберите и отсортируйте кирпич

Открытые мангалы без дымохода чаще всего строят из рядового (красного) полнотелого кирпича. А в вариантах с трубой дополнительно используется огнеупорный шамотный кирпич, которым обкладывают изнутри топку. Это необходимо для того, чтобы от высоких температур обычный материал не потрескался и не разрушился.

Некоторые умельцы, чтобы сэкономить, берут для мангала пустотелый кирпич. Это допустимо, но конструкция из такого материала получится менее долговечной.

Кирпичи должны быть одинаковыми, правильной формы, с прямыми углами, без трещин, искривлений и посторонних вкраплений. При постукивании хороший кирпич издаёт звонкий металлический звук, а при падении разбивается только на крупные куски. Материал такого качества используется в самых важных частях вроде топки.

Очень высокий звук дают пережжённые кирпичи, а слишком глухой — недожжённые. Первые неустойчивы к перепадам температур из‑за иного коэффициента расширения, а вторые недостаточно прочные и могут скрывать в себе трещины. В принципе такой материал годится для основания мангала, трубы и других элементов, не контактирующих напрямую с огнём.

6. Заготовьте фигурные элементы

Кадр: masterkladki / YouTube

Выполнять кладку следует быстро, чтобы нанесённый раствор не пересыхал и не терял прочность. Поэтому нужно сразу подготовить все целые кирпичи, половинки и другие куски. Разделить материал на части можно с помощью молотка‑кирочки или УШМ. Первый способ быстрее, второй позволяет добиться большей точности и применяется для сложных элементов.

Для колки лучше подходят хорошо обожжённые кирпичи. Их необходимо разметить с помощью карандаша, нарисовав линию по всему периметру. По этой же метке остриём молотка делают неглубокие насечки на каждой из граней, затем по ним слегка постукивают, переворачивая кирпич в руке. После этого уже сильнее ударяют в ребро с одной и с другой стороны до отделения части. Неровности убирают, потерев этой гранью о другой кирпич.

Болгаркой работать проще. После разметки карандашом достаточно сделать прорези с каждой стороны. Можно даже не дорезать до конца, а потом просто ударить кирочкой для отделения куска. Оставшуюся выступающую часть легко подчистить УШМ, сделав грань идеально ровной.

7. Приготовьте раствор

Кадр: Ziskind Village / YouTube

Для кладки используются два типа раствора, имеющие разные свойства. Глиняно‑песчаный устойчив к повышенным температурам, но боится влаги, поэтому применяется в топке. С цементно‑песчаным всё в точности наоборот: он не выдерживает сильный нагрев, но лучше переносит воздействие воды, так что его используют для основания, массива кладки и трубы.

Глиняно‑песчаный раствор можно приготовить самостоятельно, но это довольно хлопотное дело. Ведь нужно найти подходящую глину, подобрать правильные пропорции. Проще использовать покупную огнеупорную смесь для кладки печей, рассчитанную на температуру от 1 000 °С. Её нужно лишь развести водой по инструкции, а потом дать настояться в течение указанного времени (обычно 60 минут).

Цементно‑песчаный раствор также можно сделать из готовой сухой смеси с помощью воды. Но при желании его легко приготовить самостоятельно, смешав 1 часть цемента, 3–4 части хорошо просеянного песка и постепенно добавляя воду до получения нужной консистенции.

Оба раствора должны быть полностью однородными и по густоте напоминать сметану. При кладке излишки правильно разведённой смеси легко выдавливаются под весом кирпича и небольшом нажиме рукой.

8. Выложите цоколь

Кадр: Ziskind Village / YouTube

Кладка начинается с цокольной части. Карандашом или мелом на фундаменте размечают контуры мангала. Если конструкция совсем простая, можно обойтись без этого. Первый ряд, как и все последующие, следует разместить сначала насухо, примерив и проверив подгонку кирпичей, и только потом уложить на раствор.

Однако класть прямо на фундамент нельзя: из‑за близости к земле в блоках будет накапливаться влага и со временем они разрушатся. Избежать этого можно, добавив под кирпичи слой гидроизоляции, например рубероид или другой подобный по свойствам материал.

Сначала нужно положить угловые камни. Затем с помощью шнура убедиться, что длина диагоналей одинакова, а при необходимости подкорректировать расположение угловых элементов. После этого можно добавить остальные кирпичи в ряду.

9. Продолжайте кладку

Кадр: Ziskind Village / YouTube

Размещать весь ряд сразу на раствор не стоит: он быстро пересохнет. Лучше наносить массу на один‑два кирпича. Сами же камни перед укладкой следует окунать в воду на несколько секунд. В противном случае из смеси будет вытягиваться много влаги, и она быстро загустеет.

Старайтесь выдерживать минимальные швы между кирпичами. Для обычного рядового — не более 5 мм, а для шамотного — не более 3 мм. Все швы должны быть полностью заполнены раствором. Выдавленные излишки убираются кельмой или рукой. Снаружи это необходимо из соображений эстетики, а изнутри — для уменьшения сопротивления дыму и улучшения тяги.

Каждый последующий ряд укладывается так, чтобы вертикальные швы нижнего приходились на центры камней верхнего. То есть если первый начинается с целого кирпича, значит, второй — с половинки. И потом всё повторяется: все чётные и все нечётные ряды будут одинаковыми.

10. Не забывайте оформлять швы

Кадр: Nivok111 / YouTube

Растворы довольно быстро схватываются, поэтому следует прямо во время кладки оформлять наружные швы. Им можно придать вогнутую или, наоборот, выпуклую форму, с помощью разрезанной вдоль трубки или шланга.

Кадр: Ziskind Village / YouTube

Другой вариант оформления кладки — «впустошовку», когда швы оставляют заполненными не до конца, с одинаковым зазором. Для этого по краям ряда кладут квадратные стальные прутки 5 × 5 мм. После укладки нескольких кирпичей элементы извлекают и переставляют дальше по ряду. В итоге получается ровный, аккуратный шов.

11. Следите, чтобы кладка была ровной

Кадр: Ziskind Village / YouTube

Важно, чтобы стены и углы были строго вертикальными. Для проверки этого следует прикладывать к кладке уровень и при необходимости корректировать выступающие камни лёгкими постукиваниями молотком.

Ряды, в свою очередь, должны быть горизонтальными — это тоже проверяется длинным уровнем или правилом. Если мангал большой, можно натянуть сверху угловых кирпичей шнур или леску и по ним равнять верх остальных камней при укладке.

12. Сделайте арки и перекрытие

Кадр: Деревенские дела / YouTube

В простых мангалах достаточно встроить жаровню для углей. Хотя можно и просто насыпать их на дно очага. Но в более серьёзных конструкциях пространство под топкой и над ней необходимо закрывать арками и перекрытиями, опирающимися на стальные уголки.

Арки формируют из нечётного количества кирпичей, которые выкладывают по заранее вырезанному шаблону из фанеры или доски с нужным радиусом. Камни укладываются от стен к центру, а затем посередине соединяются разрезанным в форме клина замковым кирпичом. Крайние элементы подрезают для точного примыкания.

Кадр: Деревенские дела / YouTube

Для перекрытий используются стальные уголки, которые служат опорой для лежащих сверху кирпичей. Элементы укладываются между уголками, а с наружной части мангала — на них. В последнем случае в камне пропиливается отверстие на глубину верхней полки уголка.

Металлические перемычки не должны доходить до стенок на 1–2 см, иначе при нагреве и расширении они могут разрушить кладку.

13. Займитесь топкой

Кадр: Ziskind Village / YouTube

В простых открытых мангалах топку можно выложить из обычного кирпича. В больших конструкциях с дымоходом температура очень высока, и её может выдержать только огнеупорный шамотный кирпич. Поэтому изнутри топка обкладывается именно таким материалом параллельно с основной кладкой или потом. Второй вариант менее удобный.

Раствор в этом случае используется глиняно‑песчаный. Кирпичи можно устанавливать на ребро, главное — соблюсти два важных условия. Нельзя соединять обычную и огнеупорную кладку: последняя будет расширяться при нагреве, что может привести к разрушению конструкции. По этой же причине не стоит укладывать шамотный и рядовой кирпич вплотную: оставляйте зазор примерно в 1 см. Его желательно заполнять базальтовой или каолиновой ватой (в крайнем случае песком) для теплоизоляции.

14. Выложите дымосборник

Кадр: Ziskind Village / YouTube

Этот элемент есть только у больших мангалов. Он является связующим звеном между топкой и трубой. Дымосборная камера соединяет их между собой за счёт постепенного сужения. Кирпичи здесь кладутся на глиняно‑песчаный раствор.

Для перекрытия проёма очага снова используются арки или металлические уголки. Потом каждый ряд кладки с боков и спереди смещают на 3 см внутрь, чтобы получить своеобразную пирамиду и постепенно выйти на размер трубы. Для улучшения тяги выступающие внутрь углы кирпичей желательно срезать, хотя это необязательно.

15. Возведите дымоход

Кадр: Алексей Шойко / YouTube

Труба тоже есть только у основательных очагов. Если строите небольшой мангал, переходите к следующему пункту. Дымоход выполняется в полкирпича, материал укладывается широкой стороной. Сечение трубы должно быть не менее 12% от площади топочного отверстия, а высота — от 1–1,5 м (от низа топки) или на 0,5 м выше, чем конёк крыши беседки.

Кладка выполняется на цементно‑песчаный раствор. Толщину шва здесь допускается увеличить до 10 мм. Для проверки вертикальности используют уровень и отвес. На конце дымохода желательно установить металлический зонт‑колпак, который защитит верх трубы и внутренние стенки от разрушающего воздействия влаги во время дождя и таяния снега.

16. Просушите конструкцию

После кладки нужно дать мангалу полностью высохнуть естественным образом. Небольшим конструкциям для этого достаточно 1–2 дней, а очагам с дымоходом — не менее недели. Полностью просохшим мангал считается после того, как на его поверхности исчезнут сырые пятна, а на металлических конструкциях перестанет появляться конденсат.

Ускорить сушку крупной постройки можно, сжигая в ней понемногу сухого топлива вроде щепы. Объём закладки должен быть около 20% от стандартного объёма топки. С каждым разом его увеличивают, постепенно доводя до нормального. При этом желательно не доводить температуру наружной поверхности мангала выше 50–60 °С (при ней руку можно удержать на поверхности в течение нескольких секунд).

Читайте также 🧐

• Как помыть окна без разводов: пошаговая инструкция
• Как сделать тандыр своими руками
• Как сделать коптильню своими руками
• Как сделать удобное кресло-мешок своими руками
• 14 способов сделать симпатичный пуфик своими руками

Мангал из кирпича своими руками

Самые простые мангалы — камни, сложенные вокруг костра или металлический ящик. Удобны переносной или передвижной в походных условиях, но для дачи самодельный мангал с жаровней из кирпича — лучшая альтернатива. Такое несложное сооружение безопасно превратит дрова в угли, а дым выведет в трубу, не позволив ему заполнить помещение или стелиться по всему участку.

Рассмотрим стационарный вариант для беседки или навеса. В этой статье нет фото 101 мангала из кирпича, воды и советов не по теме. Есть четкие схемы и подробные рекомендации, по которым Вы сможете самостоятельно соорудить из печного кирпича не маленький временный мангал, а настоящий для загородных беседок, создав атмосферу отдыха на природе в соответствии со своими представлениями.

Данный проект был разработан для учащихся по профессии Печник, неоднократно реализовывался на практике и в работе. Только в 2018 и 2019 годах по этому и аналогичным проектам построено более 20 очагов. При его создании основная задача была — простота в строительстве, доступность и компактность. Минимальное количество резки кирпича делает работу доступной для любого домашнего мастера. А давайте сделаем мангал сами!

Как построить уличный кирпичный мангал своими руками — чертежи с размерами и пошаговая инструкция.

Что будем строить: мангал из кирпича с размерами 1020 х 765 х 2170 мм

Краткое описание: Печь барбекю мангал — приспособление для приготовления пищи на открытых углях. Чертежи кирпичного мангала помогут Вам своими руками сложить садовую печь для дачной беседки или под навесом. Все этапы строительства подробно разбираются, имеется пошаговая инструкция. Постройка занимает минимальное количества места и требует немного материала, готовая порядовка существенно сэкономит время работы.

Класс сложности: А (для начинающих мастеров)

Проекции, размеры

Вид спереди

Вид слева

Разрезы

Спецификация на материалы (без учета трубы)

Порядовка мангала из кирпича с описаниями

Закладывая 1 ряд, обратите внимание на толщину швов со всех сторон кирпича: для красного — 5мм, для шамотного, который появится в 11 ряду – 3мм.

Ряд 1

Ряд 2

Ряд 3

Ряд 4

В 5-м ряду устанавливаются уголки для навешивания полочки барбекюшницы (6 шт.). В передний уголок кирпичи след. ряда будут врезаться полностью, остальные частично.

Ряд 5

Уголки

Кирпичи, которые Вы будете ставить на уголки, необходимо подрезать:

Передние: один рез внутри (в 4-х см от фасада), другой снаружи на глубину уголка.

Внутренние: резы по краям. Ширина пазов 1см. Внутри пазы заполняются глиной. На уголки кирпичи укладываются без глины.

Ряд 6

Ряд 7

Ряд 8

Ряд 9

На 9 ряд ставятся уголки, они станут опорами для рабочей части топки.

Ряд 10

Ряд 11

В 11-м ряду шамотные кирпичи укладываются на торец.

Ряд 12

Редкий случай для печного дела — повторение кладочного рисунка. В четных рядах 12,14,16 и 18 Вы с удивлением обнаружите совершенно одинаковое расположение элементов.

Ряд 13

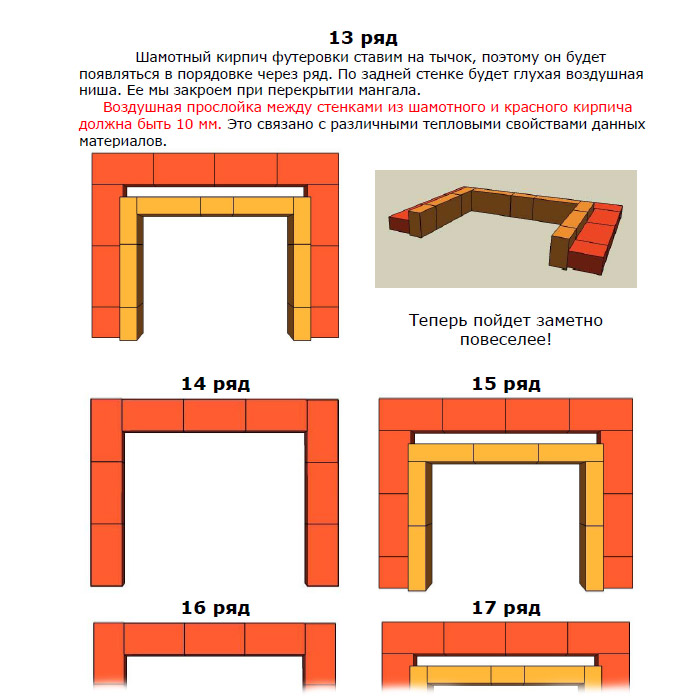

Шамотный кирпич ставится на бок (на тычок). Желтую на рисунках кладку будем изолировать от красной базальтовым картоном, приклеенным на термостойкую мастику. Он подклеивается к красным кирпичам, поэтому выкладываем сначала красные кирпичи порядовки, затем шамотные. Это связано с различными тепловыми свойствами данных материалов.

Ряд 14

Ряд 15

Ряд 16

Ряд 17

Ряд 18

Ряд 19

Верх портала по разработкам планируется арочный. Но можно продумать и прямой. В этом случае нужно изготовить балку из шамотного кирпича по аналогии с балкой «зуба», описанной в 22-м ряду.

Готовимся к установке арки: подрезаем шамотный кирпич, как показано на рисунке.

Делаем шаблон для арки, раскладываем кирпичи по лекалу на полу, подрезаем при необходимости. Устанавливаем шаблон и аккуратно, без завалов, выкладываем арку. Вблизи арки не работайте следующие 2 дня, не трогайте конструкцию с шаблоном до полного высыхания глины.

Красные и шамотные кирпичи 20 ряда подрезаем по форме арки.

Ряд 20

Ряд 21

Ряд 22

Мангальный зуб — это частичное перекрытие верхней части топки. Изготавливаем балку для перекрытия из шамотных кирпичей. Она должна лечь на шамотную кладку полностью.

Сделайте замер (например, 755 мм), разделите на 66 (65 мм размер кирпича + 1 мм шов на мастику). Получилось 11,44. Округляем в пределах разумного, берем, например 11,5 кирпичей, замачиваем, размечаем на всех кирпичах в 2-х одинаковых местах точки для отверстий, в которые будут введены шпильки.

Высушиваем, нанизываем на шпильки, одновременно склеивая мастикой. Затягиваем гайками с большими шайбами крепко, но не рвем.

Ряд 23

На 23-й ряд ставим заготовленный стальной колпак-дымосборник. Установленный на этот ряд колпак (на полоски изоляции толщиной 10 мм) сразу обкладываем базальтовым картоном, углы тщательно промазываем (ничего не забываем!) Следующий ряд, закрепляя колпак, образует декоративный выступ. В дальнейшем ряды будут сужаться по форме колпака.

Ряд 24

Ряд 25

Ряд 26

Ряд 27

Ряд 28

Ряд 29

Ряд 30

Ряд 31

Поздравляем! Это уже первый ряд трубы.

Уважаемые читатели данной статьи! Предлагаем Вашему вниманию готовые проекты мангалов и барбекю, которые представлены в нашем интернет-магазине. Все проекты содержат порядовки, вспомогательные 3D чертежи и текстовые комментарии. Чтобы ознакомиться с проектами переходите по ссылке. Перейти в каталог проектов.

Дополнительные конструкции для мангала

Стальной колпак дымосборник

Размеры основания колпака зависят от Вашей кладки. Расчет таков: замеряете внутренние размеры кладки 23-го ряда, прибавляете по 1 см со всех сторон, получаете размеры основания колпака.

Например, 765+20=785, 515+20=535. Итог: 785х535. Размеры наверху: 120х250 мм. Высота 7 рядов: 490мм.

Важно, чтоб на месте установки колпака внутри не получилось ярко выраженной ступеньки. Она затруднит дымоудаление.

Колпак сваривается из листа стали толщиной от 3 мм, ставится в нужном месте. Затем по всей поверхности, в нескольких местах подклеивая мастикой, его обкладывают базальтовым картоном общей толщиной не менее 10 мм. Это делается для того, чтобы нагретое железо не разрушало кирпич в местах соприкосновения. Стыки картона промазываются термостойкой мастикой тщательно. После этого кирпич кладется согласно порядовке.

Лекало для выведения арки

Лекало для арки делается из чего угодно: из 2х рядов прочной фанеры, из досок, брусьев и т.д. Установив лекало и выложив по нему арку из кирпича, не работайте вблизи арки весь следующий день. Затем, не убирайте лекало и вообще не трогайте конструкцию до полного высыхания глины.

Варианты арок многообразны: по крутизне радиуса, варианту отделки, использованию прямого или клинового (для арок с небольшим радиусом) кирпича. Предлагаю удобную в изготовлении, проверенную временем арку небольшой крутизны. Высота подъема 1-2 ряда.

Если проанализировать проект и понять принцип, можно создать свой вариант. Безусловно, Вы сразу не поймете, как возводится комплекс, который состоит из множества блоков, каждый из которых является отдельным очагом, но изменить габариты, пристроив столешницу или мойку, отобразить зеркально, убрать нижнюю полочку и увеличить дровник вполне реально.

Внешний вид мангала

Тему внешнего вида стоит продумать и изучить заранее, выбирать материал осознанно, учитывая качество и наличие. Можно оставить бюджетный вариант, используя недорогой Витебский печной кирпич и огнеупорный по спецификации. А можно воспользоваться печным лицевым и изменить цвет, закруглить радиусными элементами углы. Иногда, задумав облицовку из натурального или искусственного камня, в процессе строительства приходит понимание, что люди переоценили свои материальные возможности. Тогда в первый год выполняют кладку прямым печным кирпичом, а на следующий облицовывают выбранным материалом. Также поступают с облицовкой жаропрочной плиткой или имитацией изразцов.

Данный вариант открытого барбекю мангала имеет преимущества в силу отсутствия на поверхности высоких температур: позволяет работать с натуральным камнем типа плитняк или кругляк, он клеится на плиточный клей с цементной основой. Сложные комплексы барбекю, в состав которых входят печи закрытого типа, — такие, как коптильня, плита для казана, хлебопечка,- и имеющие на поверхности высокие температуры, более требовательны к лицевым материалам и они оговариваются на этапе разработки проекта.

Вернемся к нашей стройке. Теперь, когда мы ознакомились с инструкцией по кладке, можно приступать к работам на местности. Встает вопрос о фундаменте.

Фундамент для мангала

Фундамент для этой печи мы рекомендуем бетонный. Заглубление 80см, размеры в плане близки к 1220х965 (по 10 см выступают со всех сторон). Песчаная подушка и щебень ложатся в основание, затем готовится сетка из арматуры № 14 или больше в 2 ряда с шагом 150 мм для железобетонной плиты толщиной порядка 70 см. Заливка осуществляется бетоном марки 500. Плита выше уровня земли, покрывается гидроизоляционным материалом.

Закупка строительных материалов

Пока застывает бетон, можно запастись расходными материалами, используя таблицу. Многочисленные фото видео помогут определиться с внешним видом и выбором кирпича. Количество основного кладочного невелико — составляет меньше двух поддонов, а если решите уголки закруглить, из общего количества придется еще вычесть угловые. Не спешите выкидывать половинки — они пригодятся, половиной кирпичика можно воспользоваться уже на первом этапе работ.

Кладка массива печи

Итак, фундамент готов, материалы закуплены, приступаем к возведению основного сооружения. Первый этап потребует особого внимания. Нужно разложить кирпичи по схеме, оставляя между ними равные промежутки в пол сантиметра для швов, затем проверить диагонали. Раскладывание на сухую следует выполнять и далее, чтобы равными долями сглаживать неточности, связанные с перевязкой кладки и особенностями материала.

Для замеса глиняно-песчаного раствора нужна подготовка. Раствор состоит из примерно 1 части глины и 2-х частей песка. Сползая с мастерка, правильно приготовленный раствор оставляет на нем небольшой след. Сваливается без следа — много песка, мажется сильно — много глины.

Каждый керамический кирпич устанавливается на свое место со швом 5 мм со всех сторон, проверяется уровнем по всем осям. В соответствии с нормативами для огнеупорных кирпичей величина шва составляет 2-3 мм.

Обустройство топки мангала из кирпича своими руками

Определитесь заранее, как Вы будете пользоваться печкой. Вставлять железный ящик или гриль, делать ступеньки для шампуров или решеток из кирпича, варить рамки и переставлять их — Вам выбирать.

Рассмотрим вариант с рамками, так как для них нужно прорезать пазы в процессе кладки, сделать это на готовом изделии качественно будет практически невозможно. Нижний паз должен быть на высоте 12 сантиметров от пода, так советуют рестораторы, эта высота придется на начало 15 ряда, в нем же окажется второй паз, и третий — в 17-м. 15 мм вполне достаточно по высоте и глубине прорезания.

Труба

В таблице с расчетами мы говорили о размерах трубы. Стоит уточнить одну деталь. Надкровельную часть трубы выкладывают на цементный раствор, т.к. глиняный будет осадками вымываться. Витебский кирпич для этой части печи тоже не годится, т.к. под действием атмосферных влияний он через несколько лет начинает отслаиваться и крошиться. Используйте других указанных производителей.

Рекомендации по эксплуатации мангала

Вот мы и построили мангал своими руками. Теперь его можно использовать не только для жарки мяса и приготовления шашлыка, но и попробовать свои силы в приготовлении и других продуктов. Нужно установить задвижку дымохода в начале трубы, обычно между 2 и 3 рядами, а на фасадную стенку по размерам портала изготовить дверцу по типу заслонки русской печи, где найти мастера по подобным металлоизделиям подскажут продавцы печного литья и другой фурнитуры. Теперь эту печь можно использовать для приготовления пирогов и выпечки других хлебобулочных изделий.

Для выполнения этих целей потребуется в топливнике разжечь огонь, подождать прогорания древесины до углей, прикрыть задвижку трубы не до конца (оставив приблизительно 1-1,5 см), угли раздвинуть, освободив место для противеня или хлебных форм. Закрываем заслонку и ждем готовности еды. В такой духовке может быть температура от 100 до 250 градусов в зависимости от протопленности массива барбекю мангала и степени раскаленности углей. Продолжаем экспериментировать! Когда Вы приспособитесь к температурному режиму топки, можно пробовать томление каш и супов.

Успешной стройки! Приятного аппетита!

чертежи, пошаговые инструкции

Мангал из кирпича — специальный мангал для приготовления шашлыка, построенный из кирпича. Солидный мангал из кирпича зачастую более функционален и используется в качестве гриля и барбекю, а нередко на нем готовят и другие блюда, даже просто предварительно разогревая пищу. Тоже интересный арт-объект на загородном участке. Вокруг такого заведения приятно собираться большой компанией.

Как выбрать место?

• Не забывайте, что это сооружение является объектом повышенной пожароопасности. Не следует располагать вблизи дома, деревянных и других легковоспламеняющихся хозяйственных построек.
• Строение не должно быть слишком далеко от места отдыха. Идеальный вариант — рядом с беседкой или возле летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
• Обязательно обустройте сайт. Рядом не должно быть клумб или грядок, так как от жары трава просто завянет. Стоит рассмотреть удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
• Если ветер постоянно дует в одну сторону, следите за тем, чтобы дым не попадал в окна жилых домов.

Что нужно для строительства?

Лучший материал для строительства — шамотный кирпич (печной). Выдерживает большие перепады температур и не разрушается. В качестве раствора для кладки используют глину с песком. Но требует предварительного замачивания.

Для кирпичного уличного мангала необходим хороший фундамент, а значит, нужен строительный материал для фундамента (цемент, песок, бутовый камень, фанера или доски для опалубки, арматура, камни и щебень).

Также понадобятся металлические уголки, решетки, защелки, лист железа. Если вы планируете сделать нишу и рабочее место, то вам нужна столешница из камня, дверцы можно сделать из дерева или металла.

Из инструментов потребуются:

• лопата;
• Мастер в норме;
• уровень;
• ведер для растворов;
• бетономешалка или корыто;
• Циркулярная пила.

Обязательно разрабатывается проект или берется готовый. По нему не только удобно выполнять работы, но и рассчитывать необходимое количество материалов. Небольшой запас никогда не помешает, а большие излишки бесполезны.

Заливка фундамента

Для стационарной кирпичной решетки требуется фундамент:

• Необходимо выкопать яму в соответствии с размерами проекта.
• Выложить дно котлована бутовым щебнем, установить опалубку (лучше смочить).
• Далее котлован заливается бетонной смесью из цемента и песка в пропорции 1:3, но послойно и укладкой армирующей сетки. Арматура ни в коем случае не должна лежать на дне приямка. Если яма небольшая и стены ровные, то опалубка не нужна.
• Сверху фундамент накрывают рубероидом или обычной пленкой.
• В жаркую погоду для равномерного высыхания основания рекомендуется иногда сбрызгивать его водой. Бетон схватится и высохнет за 1-2 недели. Кладка кирпича осуществляется только после полного застывания фундамента.
• За это время можно приготовить глиняный раствор. В кадке необходимо вымачивать глину в течение недели, периодически помешивая и при необходимости подливая воду. Затем добавьте песок. Хороший раствор по консистенции напоминает густую сметану, он должен легко браться руками и не растекаться.
• Легко проверить качество раствора. Для этого смешайте небольшое количество глины с сухим песком. Скатайте его в жгут диаметром 1 см. Он не должен терять форму, трескаться или растекаться.

Фундамент под мангал обязателен, это ответственная часть работы

Кладка кирпича

Накануне кирпич рекомендуется облить водой или опустить на 20-30 секунд непосредственно перед укладкой. Это обеспечит лучшее сцепление с грунтом, а сам материал не будет забирать влагу из глины.

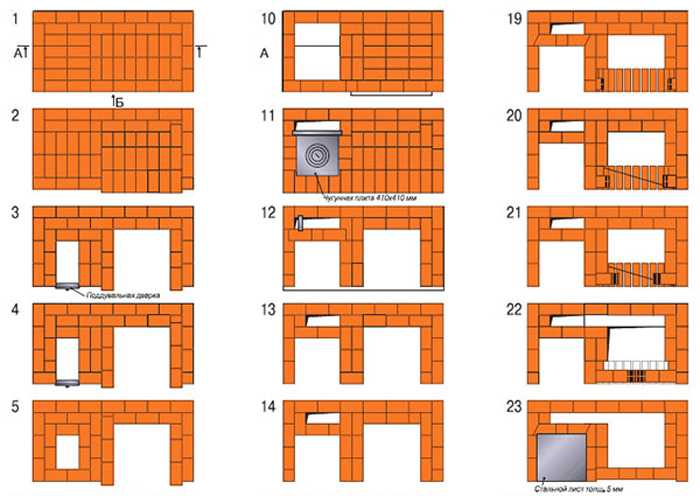

Порядок кирпичного барбекю показан на следующем рисунке. Если вы хотите нарисовать свой ордер, то удобнее всего это сделать на листе бумаги в клетку.

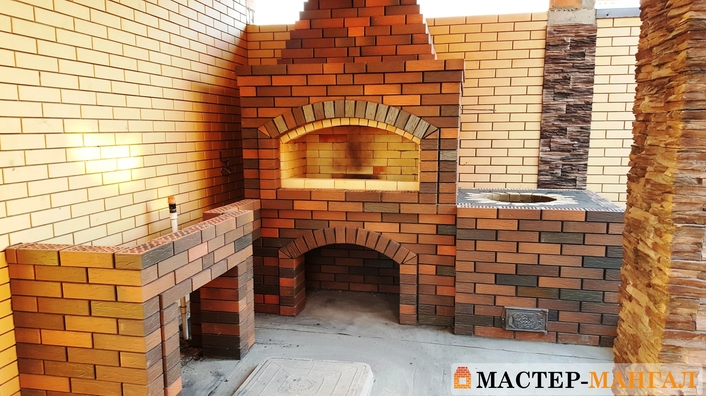

Так выглядит заказать мангал

Самый простой способ кладки кирпича для мангала — это сдвигать каждый ряд на полкирпича, затем один или другой. Начинать укладку основания следует от углов к центру по ранее размеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, выполняются сплошными. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отсеков, в которых удобно хранить дрова, древесный уголь, некоторую посуду и т.д.

Далее приступаем к кладке топки (центральная часть).

Для мангала можно использовать сборное железобетонное основание с армированием или выложить его из кирпича.

Если топку планируется сделать арочной, ее используют по окружности. Между кирпичами оставляют зазор в 1 см. Лучше всего для этого использовать чипсы. Так вы сможете равномерно распределить кирпичи. Только после этого пространство опрыскивают водой и заливают раствором. Окружность оставляют на 1-2 дня.

Сверху топку накрывают железобетонным брусом или железным уголком. На перемычку сверху выкладывается еще 1 ряд кирпичей.

При укладке рекомендуется оставлять небольшие зазоры, это позволит проникнуть воздуху, и горение будет лучше.

Если мангал из кирпича планируется использовать в качестве мангала, то нужно заранее продумать место установки мангала. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, заделанных в стены здания. Можно сделать несколько выступов, чтобы можно было разместить сетку на разных уровнях.

Далее ставятся ветровые стены и делается дымосборник. Труба крепится к опорным столбам и постепенно сужается. Это самая простая конструкция. А для защиты от осадков над ним устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может полностью отсутствовать, как и ветровые стены.

Облицовка и навес

Для того, чтобы постройка прослужила как можно дольше, необходимо построить навес для машины.

Он может быть:

• общим и охватывать всю зону отдыха;
• находиться прямо над жаровней.

Для этого под стойки навеса делаются бетонные основания или крепятся к основанию. Опоры могут быть металлическими или деревянными. В последнем случае по правилам пожарной безопасности они должны быть не менее чем в 16 см от конструкции и обработаны специальными антисептиками.

Крыша для навеса делается абсолютно из любого материала. А вот если он будет сочетаться с крышей дома и другими хозяйственными постройками, мангал из кирпича гармонично впишется в общий ландшафт.

Конструкцию можно оставить как есть, лишь слегка пройдя шлифовальный станок. Можно покрывать специальными красками для кирпичных печей. Интересно смотрится украшение из декоративного камня. Также можно использовать специальный пластырь.

Также можно использовать различные декоративные элементы не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.д.

Посмотрите следующее видео, где наглядно показан процесс строительства кирпичного мангала.

Проекты, схемы и чертежи

Существует множество готовых проектов мангалов из кирпича, различных по сложности исполнения, стоимости и декоративным возможностям. Вы можете разработать собственный чертеж на основе существующих схем.

Представляем схему мангала, по которой легко построить мангал из кирпича своими руками.

Обычно высота от земли до жаровни определяется как расстояние от уровня руки до пола. Если хозяин высокого роста, то топка будет достаточно высокой. Ширина жаровни не превышает 30 см, иначе в нее просто провалится стандартный шампур. В длину чаще всего не превышает 1 м, из расчета на 10 шампуров.

Построить мангал из кирпича своими руками можно по следующему чертежу.

Возможно, этот рисунок подойдет вам больше?

Еще один чертеж и реальное фото к нему, пошаговая инструкция по строительству мангала из кирпича.

Пошаговая инструкция по строительству мангала

Самый простой вариант

Самый простой мангал из кирпича имеет только цоколь и жаровню, иногда выступы для решетки. Укладывать не сложно, не нужно много места и материалов. Это будет отличный вариант шашлыка для дачи небольшой компании или семьи из 4 человек.

Это самый простой вариант мангала из кирпича

Если вы планируете построить прочную конструкцию, которую можно было бы использовать круглый год, то ставьте стационарный мангал из кирпича, дополняется ветровыми стенами и дымоходом.

Рекомендуем посмотреть следующее видео. В ней дана пошаговая инструкция по самостоятельному строительству мангала из кирпича.

Кирпичный мангал своими руками — чертеж | Своими руками

Состав ✓

• ✓ Выбор места для кладки мангала из кирпича
• ✓ Заливка фундамента мангала из кирпича
• ✓ Кирпич и раствор
• ✓ Возведение мангала
• ✓ Финишные работы по сооружению мангала

Закончив строительство загородного дома, взялся за обустройство сайт. Среди прочего он планировал сделать мангал, ведь шашлык – важная часть загородного быта. Оказалось не так сложно и совсем недорого решить проблему.

Выбор места для кладки мангала из кирпича

Жаровню решили сделать из кирпича — «на века». Он посчитал, что лучше разместить постройку рядом с домом, чтобы не носить с собой посуду и продукты. При этом он учел, откуда обычно дует ветер, чтобы дым от шашлыков никому не мешал.

Ссылка по теме: Летняя кухня с русской печью и мангалом

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Фундамент заливка кирпич кирпичный мангал

На месте, выбранном для мангала, выкопал котлован площадью 1,5-2 м и глубиной 20 см. Над ним установил опалубку, которая возвышалась над землей на 5 см. Когда около трети котлована было залито бетоном, уложили арматурную сетку, добавили столько же бетона и уложили на него вторую сетку. Затем заливают бетон до краев опалубки. Одну длинную сторону фундамента сделали чуть ниже другой, чтобы дождевая вода не скапливалась на участке. Чтобы фундамент хорошо застыл, продолжал работать только через 2 недели.

Кирпичи и раствор

Жаровня в основном была сделана из обычных кирпичей. Огнеупор кладут только вокруг места для жаровни. Накануне кладки кирпичи помещали в корыто с водой, чтобы они впитывали влагу, а потом не забирали ее из раствора. Он вынес их за несколько часов до начала работы.

Раствор приготовлен по специальной рецептуре: 1 часть цемента, 1/4 части гашеной извести и 3 части песка. Полученную смесь разбавляли водой до образования густой цементной «сметаны».

Смотрите также: Металлический мангал своими руками – чертежи

Возведение мангала

Кладку мангала начал с того, что выложил нижний слой кирпичей «на сухую», чтобы иметь хорошее представление о размеры и конфигурация конструкции. Стены он сделал в один кирпич, выведя перевернутую букву «ж». «Карман», предназначенный для мангала, сделал чуть больше, чем соседний. Установил в нем уголки, ставшие опорой для съемной жаровни, на высоте 70 см над фундаментом — на уровне согнутой руки стоящего человека.

Когда я закончил сцепление, стороны раствора были сглажены снаружи небольшим участком, вырезанным вдоль куска шланга.

Пока сохла кладка, я взялся за жаровню. Сделал его из металла толщиной 4 мм. Высота конструкции 16 см. По его длинным сторонам прорезала отверстия для шампуров на расстоянии 10 см одно от другого. Это делается для того, чтобы воздух мог свободно циркулировать между шампурами. Высоту шампуров также можно регулировать, подставляя фишки в прорези.

Дно жаровни из такого же металла и просверлены в нем в шахматном порядке отверстия диаметром 10 мм, чтобы воздух свободно проходил к углям. Над мангалом на забитых тру-и бах устанавливается дымосборник с малой трубой. Он со всех сторон перекрывает мангал примерно на 30 см. Расстояние между дымоходом и мангалом впоследствии подгоняли так, чтобы оно не мешало наблюдать за шашлыком и в то же время поглощало большую часть дыма.

Заключительные работы по сооружению мангала

Завершил работу, превратив второй «карман» мангала в разделочный стол, прикрепив к кирпичной кладке тонкий прямоугольный блок из бетона с плиткой наверху. Проложил дорожку к мангалу, провел туда электричество, чтобы вечером жарить шашлык, когда спадет жара.
