ТД Стройматериалы — Перегородка с двухслойными обшивками из КНАУФ листов на одинарном металлическом каркасе С 112

Масса 1 кв. м – около 53 кг.
Максимальная высота перегородки – до 9 м*
Толщина перегородки – от 100 до 150 мм
Индекс звукоизоляции, Rw – до 56 дБ
Предел огнестойкости – EI 60 (с применением КНАУФ-листов ГСП-А )
Предел огнестойкости – EI 90 (с применением КНАУФ-листов ГСП- DF )

* В зависимости от типоразмера профилей каркаса и шага стоек.

Состав комплектной системы – количество на 1 м2

(1) КНАУФ лист ГСП-А, ( ГСП- H 2, ГСП- DF ) – 4,0 м2
(2) КНАУФ профиль ПН 50×40 (75×40, 100×40) – 0,7 пог. м
(3) КНАУФ профиль ПС 50×50 (75×50, 100×50) – 2,0 пог. м
(4а) Шуруп TN 25 – 13 [14] шт.
(4б) Шуруп TN 35 – 29 [30] шт.
(5) Шпаклевка КНАУФ Фуген – 1,0 [1,5] кг
(6) Лента армирующая – 1,5 [2,2] пог. м
(7) Дюбель К 6/35 – 1,6 шт.
(8) Лента уплотнительная – 1,2 пог. м
(9) Грунтовка КНАУФ Тифенгрунд – 0,2 л
(10) Плита минераловатная – 1,0 м2
(11) КНАУФ профиль ПУ – по потребности заказчика

** по потребности заказчика.

[ ] в скобках даны значения для случая, когда высота перегородки превышает длину гипсокартонного КНАУФ листа.

Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.

Описание

Комплектная система КНАУФ С 112 представляет собой полный комплект специально подобранных материалов, необходимых для создания перегородки с двухслойными обшивками из гипсокартонных КНАУФ листов (ГКЛ) на одинарном металлическом каркасе.

Перегородки поэлементной сборки с обшивкой гипсокартонными КНАУФ листами (ГКЛ) являются ненесущими конструкциями.

Основные строительные элементы перегородки:

Полный состав комплектной системы и требуемое количество материалов на 1 кв. метр потолка см. разделе «Технические характеристики».

Отличительные особенности данной системы:

состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными КНАУФ листами (ГКЛ) в два слоя.

Каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые в свою очередь крепятся к каркасу шурупами, образуя жесткую конструкцию.

Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.

Все элементы комплектной системы С 112 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.

Применение

Область применения

Применяется в качестве внутренних ограждающих конструкций в помещениях различного типа, с сухим и нормальным влажностным режимом по СНиП 23-02-2003, жилых, гражданских и промышленных зданий всех степеней огнестойкости и возводимых в любых районах, включая сейсмические.

Применяется как при реконструкции, так и в новом строительстве.

Наиболее универсальная конструкция, обеспечивающая высокие характеристики, в том числе и специальные требования по огнестойкости и звукоизоляции.

При наличии требований к тепловой, звуковой и огнезащитной изоляции, полость перегородки между гипсокартонными листами заполняется изолирующим материалом из минеральных волокон.

Поверхность предназначена под последующую окончательную отделку, например, оклеивание обоями, окраску, облицовку плиткой и т. п.

Процесс монтажа включает следующие этапы работ.

Разметку проектного положения перегородки по полу, потолку и базовым стенам.
Монтаж каркаса перегородки С 112.
Монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса.
Установку и закрепление на одной из сторон каркаса вертикально-ориентированных гипсокартонных КНАУФ листов (ГКЛ).
Заделку швов между гипсокартонными КНАУФ листами (ГКЛ).
Установку и закрепление на каркасе второго слоя вертикально-ориентированных гипсокартонных КНАУФ листов (ГКЛ).
Заделку швов между гипсокартонными КНАУФ листами (ГКЛ).
Закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом.
Установку и закрепление гипсокартонных КНАУФ листов (ГКЛ) с другой стороны каркаса.
Заделку швов между гипсокартонными КНАУФ листами (ГКЛ).
Установку и закрепление второго слоя гипсокартонных КНАУФ листов (ГКЛ) с другой стороны каркаса.
Заделку швов между гипсокартонными КНАУФ листами (ГКЛ) и грунтование поверхности под декоративную отделку.
Декоративную отделку перегородки после устройства чистового пола.

Рекомендации

Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50. 13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом температура в помещении не должна быть ниже 10°С.

В условиях повышенной влажности (санузлы, кухни, ванные) рекомендуется использовать влагостойкие гипсокартонные КНАУФ листы (ГКЛВ), при этом необходимо учитывать, что в местах прямого попадания воды на стены (ванные) поверхность листов следует покрывать гидроизоляцией КНАУФ Флэхендихт.

Расположение электрических проводок в пространстве каркаса перегородки должно исключать возможность повреждения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных КНАУФ листов (ГКЛ).

ТД Стройматериалы — Перегородка с двухслойными обшивками из КНАУФ суперлистов на одинарном металлическом каркасе С 362

* в зависимости от типоразмера профилей каркаса и шага стоек.

Состав комплектной системы – количество на 1 м2

** по потребности заказчика.

[ ] в скобках даны значения для случая, когда высота перегородки превышает длину гипсоволокнистого КНАУФ суперлиста (ГВЛ).

Описание

Комплектная система КНАУФ С 362 — это комплект материалов для создания перегородки, состоящей из профильного металлического каркаса, обшитого с обеих сторон гипсоволокнистыми КНАУФ суперлистами (ГВЛ) в два слоя. Конструкция перегородки может быть также выполнена с использованием влагостойкого КНАУФ суперлиста.

Все элементы комплектной системы С 362 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.

Применение

Область применения

Применяется в жилых, общественных и промышленных зданиях для устройства перегородок между жилыми комнатами, номерами гостиниц, рабочими кабинетами и помещениями общего пользования.

Рекомендуется к использованию в помещениях с повышенными требованиями пожарной безопасности. Перегородка С 362 может использоваться в качестве противопожарных преград.

Используется для улучшения звукоизоляции и увеличения высоты перегородок.

Процесс монтажа включает следующие этапы работ:

Разметку проектного положения перегородки по полу, потолку и базовым стенам.
Монтаж каркаса перегородки С 362.
Монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса.
Установку и закрепление на одной из сторон каркаса вертикально-ориентированных гипсоволокнистых КНАУФ-суперлистов (ГВЛ).
Закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом.
Установку и закрепление гипсоволокнистых КНАУФ-суперлистов (ГВЛ) с другой стороны каркаса.
Грунтование, шпаклевание швов между гипсоволокнистыми КНАУФ-суперлистами (ГВЛ) и всей поверхности под чистовую отделку.
Декоративную отделку перегородки после устройства чистового пола.

Рекомендации

Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом температура в помещении не должна быть ниже 10°С.

В помещениях с повышенной влажностью, где имеется возможность прямого попадания воды на стены (ванные, душевые), примыкания перегородок к ограждающим конструкциям и к основанию пола герметизируются гидроизоляционной лентой типа КНАУФ Флэхендихтбанд, а поверхность обрабатывается гидроизоляционной мастикой типа КНАУФ Флэхендихт.

КНАУФ суперлисты должны крепиться на стоечном КНАУФ профиле встык по продольной фальцевой кромке (ФК) в соответствии с проектным шагом стоек. Кратно шагу стоек каркаса осуществляется смещение («разбежка») листов обшивки относительно друг друга и относительно противоположной стороны каркаса.

Деформационные швы устраиваются в перегородках не более чем через каждые 8 — 10 м с обязательным повторением деформационных швов ограждающих конструкций. Перед шпаклеванием кромки КНАУФ суперлистов обрабатываются грунтовкой КНАУФ Тифенгрунд. Шпаклевание стыков КНАУФ суперлистов и углублений от винтов производится шпаклевкой КНАУФ Фуген ГВ (Фугенфюллер ГВ) или КНАУФ Унифлот.

Стандарты перегородок по единой классификации кнауф. Монтаж гипсокартонных перегородок кнауф Серия кнауф перегородки гкл

Комплектная система КНАУФ С 112 представляет собой полный комплект специально подобранных материалов, необходимых для создания перегородки с двухслойными обшивками из гипсокартонных КНАУФ-листов (ГКЛ) на одинарном металлическом каркасе.

Перегородки поэлементной сборки с обшивкой гипсокартонными КНАУФ-листами (ГКЛ) являются ненесущими конструкциями.

Основные строительные элементы перегородки:

Отличительные особенности данной системы:

состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными КНАУФ-листами (ГКЛ) в два слоя.
Каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые в свою очередь крепятся к каркасу шурупами, образуя жесткую конструкцию.

Состав комплектной системы

Поз.	Наименование	Ед-ца изм.	Кол-во на м2
1	КНАУФ-лист (ГКЛ, ГКЛВ, ГКЛО)	м2	4,0
2	КНАУФ-профиль ПН 50/40 (75/40, 100/40)	пог. м	0,7
3	КНАУФ-профиль ПС 50/50 (75/50, 100/50)	пог. м	2,0
4а	Шуруп TN 25	шт.	13
4б	Шуруп TN 35	шт.	29
5	Шпаклевка КНАУФ-Фуген (Фугенфюллер)	кг	1,0
6	Лента армирующая	пог. м	1,5
7	Дюбель К 6/35	шт.	1,6
8	Лента уплотнительная	пог. м	1,2
9	Грунтовка КНАУФ-Тифенгрунд	л	0,2
10	Плита минераловатная	м2	1,0
11	КНАУФ-профиль ПУ	шт.	**

** по потребности заказчика.
в скобках даны значения для случая, когда высота перегородки превышает длину гипсокартонного листа.

Область применения

Область применения

Применяется как при реконструкции, так и в новом строительстве.

Процесс монтажа

включает следующие этапы работ.

Разметку проектного положения перегородки по полу, потолку и базовым стенам.
Монтаж каркаса перегородки С 112.
Монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса.
Установку и закрепление на одной из сторон каркаса вертикально-ориентированных гипсокартонных КНАУФ-листов (ГКЛ).
Установку и закрепление на каркасе второго слоя вертикально-ориентированных гипсокартонных КНАУФ-листов (ГКЛ).
Заделку швов между гипсокартонными КНАУФ-листами (ГКЛ).
Закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом.
Установку и закрепление гипсокартонных КНАУФ-листов (ГКЛ) с другой стороны каркаса.
Заделку швов между гипсокартонными КНАУФ-листами (ГКЛ).
Установку и закрепление второго слоя гипсокартонных КНАУФ-листов (ГКЛ) с другой стороны каркаса.
Заделку швов между гипсокартонными КНАУФ-листами (ГКЛ) и грунтование поверхности под декоративную отделку.
Декоративную отделку перегородки после устройства чистового пола.

Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СНиП 23-02-2003 «Тепловая защита зданий». При этом температура в помещении не должна быть ниже 10°С.

В условиях повышенной влажности (санузлы, кухни, ванные) рекомендуется использовать влагостойкие гипсокартонные КНАУФ-листы (ГКЛВ), при этом необходимо учитывать, что в местах прямого попадания воды на стены (ванные) поверхность листов следует покрывать гидроизоляцией КНАУФ-Флэхендихт.

В ремонтных и строительных работах применим . Этот строительный материал имеет ровную поверхность, поэтому можно с лёгкостью , создать , а также при помощи перегородок. Перегородки Кнауф из пазогребневого гипсокартона имеют множество плюсов. Функциональность перегородки в основном направлена на разделение помещения.

Сборные гипсокартонные системы перегородок Кнауф применяются как в квартирах, так и в общественных местах. Они имеют отличия по типам, размерам. С их помощью создаются стены и перегородки.

Сборка каркаса перегородки кнауф

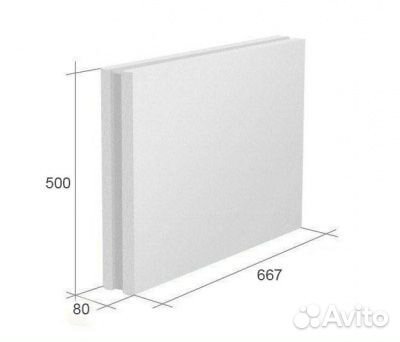

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

Необходимое количество материалов для монтажа перегородки

Они не горят и являются . Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

Гипсокартонные перегородки Кнауф отличаются полной комплектацией, что немаловажно в монтаже перегородки и её дальнейшего использования.

Типы перегородок и особенности монтажа

Фирма Кнауф выпускает перегородки отличные своими размерами и типами. Они для удобства различия делятся на модели.

Схема устройства и конструкция перегородки кнауф

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

Один слой гипсокартона.
Два слоя.
Три слоя ГКЛ.
Один слой на одном каркасе.
Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции.

По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные , на которую можно или использовать как основу под создание мебели.

Перегородка С112

Система Кнауф С112 это состав материалов, которые создают перегородку с двухслойной обшивкой и одним металлическим каркасом.
Особенности перегородки:

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

Названия элементов перегородки кнауф

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и . После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении.
Монтаж перегородки кнауф проводится следующим образом:

При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.
На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
Первыми крепятся . Для отрезания профиля нужной длины используются ножницы для резки металла.
Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.
С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
Аналогично НП крепиться на потолочном перекрытии.
После этого следует измерить длину стоечного профиля от потолка до пола.
Пример крепления стоечных профилей
Длина должна быть на 1 см меньше, чем высота помещения.
На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
Если стена из гипсокартона Кнауф, тогда профили . Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.
Схема крепления листов гипсокартона Кнауф
Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.
Схема устройство двойного стоечного профиля
Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.
Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом.
Схема соединения стоек
От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.
Чертеж с размерами для монтажа стоечных профилей
Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

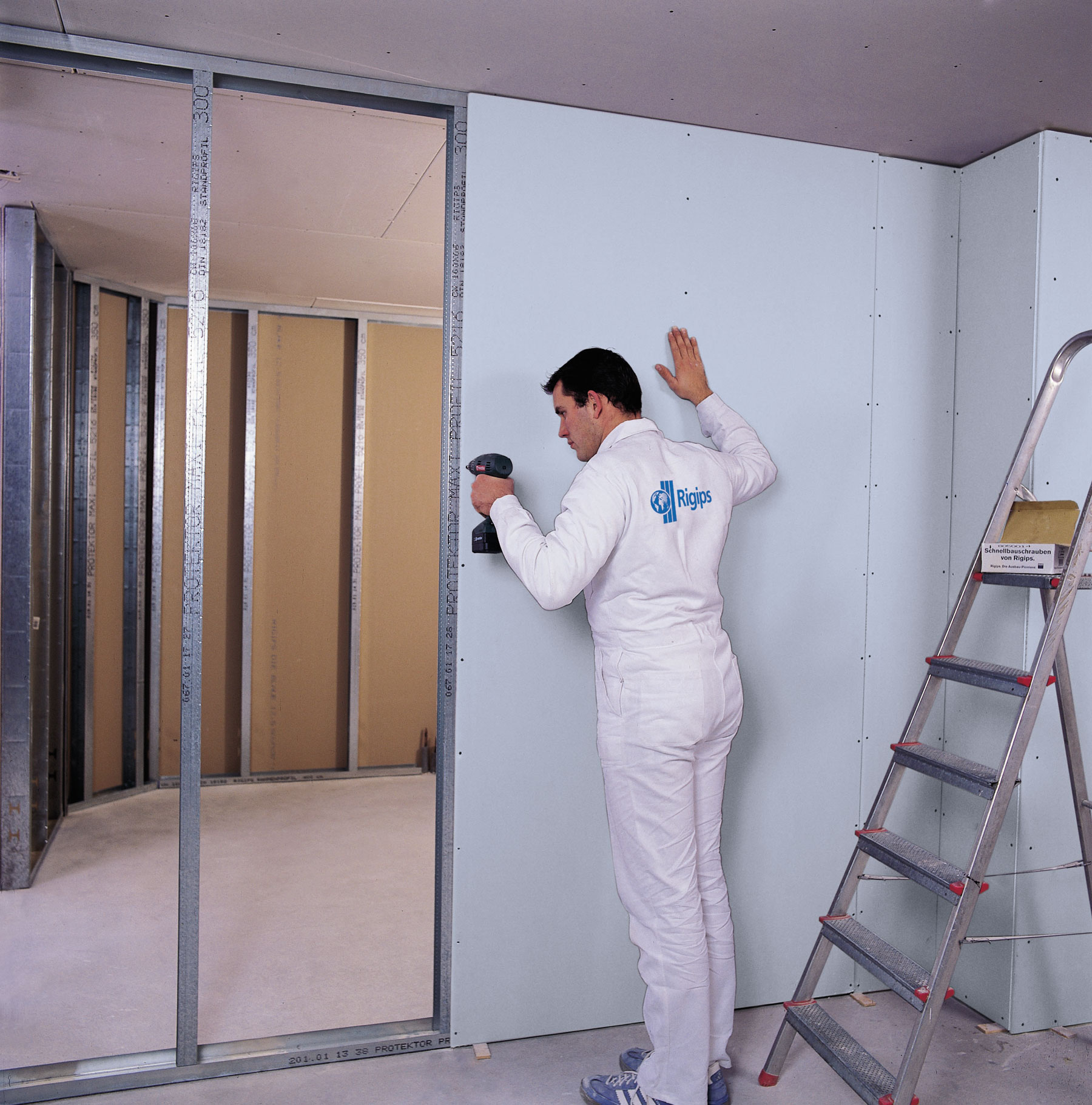

Обшивка гипсокартоном перегородки С112

После смонтированного металлического каркаса начинается . Лист от пола должен крепиться на расстоянии 1 см. При необходимости необходимо использовать строительный нож. Разрезается по намеченной линии картон и надламывается гипс.

С другой стороны картон следует отрезать по получившейся линии сгиба. Обрезанная часть ГКЛ обрабатывается и создаётся фаска 22 градуса. А также для отрезания листа используются резаки – малый (ширина отрезаемого листа 12 см), большой резак-63 см.

Монтаж гипсокартона производится при помощи специального устройства. Листы прижимаются к каркасу и . Они должны быть на одинаковом расстоянии друг от друга – 7.5 см, а также от края на расстоянии не больше 15 см. Головка шурупа должна быть утопленной в ГКЛ на 1 мм.

В месте, где соединяются 2 листа по вертикали, следует установить перемычку из профиля. Соседние горизонтальные стыки смещаются на 40 см.

После монтажа гипсокартонных листов, через отверстия в металлических стойках следует протянуть провода электричества и другие кабели.

Пример монтажа проводки под гипсокартоном

Следующим шагом является укладка изоляционного материала кнауф инсулейшн с открытой стороны перегородки. И обшивка перегородки гипсокартонными листами. Но, стыки гипсокартона с одной стороны не должны совпадать со стыками с другой стороны. Таким способом создаётся прочность конструкции.

После шпатлевания следует приступить к . При этом стыки первого слоя гипсокартона не должны совпадать со вторым уровнем гипсокартонного покрытия перегородки.
При помощи специального оборудования на намеченных точках требуется вырезать отверстия для электрокоробок под выключатель и .

Высверливание отверстия под розетки

Стыки второго слоя гипсокартона требуется заделать при помощи армирующей ленты Кнауф. После высыхания шпатлевки на стыках требуется сделать затирку от лишних кусочков.
После выполнения затирки всю поверхность следует прогрунтовать «Кнауф Тифенгрунд».

Подробный процесс монтажа отверстий в гипсокартоне под розетки

Если перегородка будет покрашена, тогда перед покраской всю поверхность следует прошпаклевать «Кнауф Мульти-Финиш». Когда поверхность высохнет, её следует затереть и покрыть грунтовкой.

Смотрите в видео процесс монтажа перегородки Кнауф.

Понятие «сухого» строительства подразумевает проектирование и возведение легких каркасно-обшивных конструкций, при монтаже которых затрачивается минимум средств и физических усилий. Немецкая компания KNAUF производит качественные материалы, необходимые при выполнении таких работ и является своего рода законодателем, определяющим стандарты для этого вида деятельности. Система КНАУФ для перегородок из гипсокартона известна любому строителю-профессионалу. Теперь настал и наш черед познакомиться с этими конструкциями подробней.

Серии перегородок (по классификации КНАУФ)

Специалисты компании классифицируют все каркасно-обшивные перегородки на несколько стандартных типов:

Для наружного покрытия каркасных конструкций компания КНАУФ производит прочный высокотехнологичный материал на основе гипса, не содержащий токсичных веществ, абсолютно не горючий и имеющий отличные эксплуатационные свойства. Гипсокартон выпускается в виде КНАУФ-листов (ГКЛ) – прямоугольных элементов, состоящих из армированного гипсового «сердечника», покрытого картоном, прошедшим специальную обработку.

В зависимости от области применения эти листы имеют различные свойства и подразделяются на виды:

ГКЛ – применяется в помещениях с нормальной влажностью.
ГКЛО – имеет повышенную огнестойкость. Материал используется для обшивки перегородок из профиля, установленных в пожароопасных помещениях.
ГКЛВ – влагостойкий материал. Его картонное покрытие пропитывается особым составом.
ГКЛВО – объединяет в себе свойства влаго- и огнестойкости.

Кроме этой классификации КНАУФ листы имеют различия по виду боковой кромки. Все особенности материала обозначены маркировкой, которая наносится на каждый лист.

Особенности каркаса перегородок

Следующими составными элементами каркасно-обшивных конструкций системы КНАУФ являются металлические профили – полосы из оцинкованной стали толщиной 0,5–0,8 мм. Эти изделия придают прочность каркасу, но не утяжеляют его общий вес. Рассмотрим, какой именно профиль нужен для перегородки из гипсокартона, которая будет выполнена по системе КНАУФ:

Инструмент и крепеж

Конструктивные особенности систем КНАУФ предполагают точное соблюдение всех рекомендаций производителя, касающихся их монтажа. Большое внимание специалисты компании уделяют характеристикам и качеству крепежного материала, который применяется при сборке каркасных перегородок их гипсокартона.

Для соединения профиля между собой рекомендуется использовать шурупы (саморезы) по металлу LN 9 и LB 9 (прокалывающие и сверлящие). Для крепления КНАУФ листов применяются самонарезающие шурупы типа TN и TB длиной 2,5–4 мм. Направляющий профиль крепится к перекрытиям простыми или анкерными дюбелями размером 4, 6, 8 или 12 мм.

1 — LN шуруп; 2 — LB шуруп; 3 — TN шуруп; 4 — TB шуруп

Конструкция перегородки из гипсокартона системы КНАУФ очень проста, а для ее монтажа достаточно самого простого инструмента, который есть в любом «домашнем» наборе:

Рулетка, уровень, отвес – для разметки.
Перфоратор – отверстия под дюбели, крепящие направляющий профиль.
Шуруповерт – монтаж каркаса и крепление обшивки.
Ножницы по металлу – нарезание профиля по размеру.
Строительный нож – нарезание гипсокартона.

Этапы монтажа

Специалисты компании КНАУФ разработали поэтапную технологию установки гипсокартонных систем, подразумевающую строгую последовательность выполнения всех работ. Итак, рассмотрим краткую инструкцию по монтажу перегородки из гипсокартона:

Разметка. Красящим шнуром отмечаем ровную линию на полу, а затем, с помощью отвеса или лазерного уровня, переносим эту отметку на смежные стены и потолок.
Монтаж каркаса перегородки из профиля. К полу и потолку, дюбелями (через 80–100 см), крепим профиль ПН. К перекрытиям его нужно крепить, прокладывая уплотнительный материал. В ПН устанавливаем и крепим стоечный профиль. Максимальное расстояние между стойками не должно превышать 600 мм.
Установка оборудования. В каркасной конструкции устанавливаем закладные элементы (опоры под шкафы, полки, светильники и пр.). Монтируем электропроводку и все необходимые коммуникации.
Облицовка каркаса. С одной из сторон каркаса для перегородки из гипсокартона монтируем листы, закрепляя их саморезами через каждые 250 мм.
Укладка звукоизоляции. Между стойками (максимально плотно) прокладываем звукоизоляционный материал.
Полная обшивка. Крепим ГКЛ на оставшейся стороне каркаса. В случае если тип перегородки предусматривает многослойность покрытия, каждый слой листов нужно устанавливать, смещая его на 600 мм, от предыдущего.
Отделка. Закончив облицовку каркаса, нужно прошпаклевать швы между листами и шляпки крепежных саморезов. Гипсокартон необходимо прогрунтовать для окончательной декоративной отделки.

Этот краткий обзор гипсокартонных систем, разработанных известной немецкой компанией КНАУФ, является своего рода инструкцией, которой необходимо руководствоваться при монтаже перегородок. Дополнительные вопросы, возникающие у вас в ходе работы, будут тщательно рассмотрены нашими опытными специалистами. Не сомневайтесь, мы дадим вам ответ, который обеспечит «приятный» результат в таком непростом деле, как домашний ремонт.

Теплоизоляция Knauf Insulation Акустическая перегородка плита 1250x610x50 мм 24 штуки в упаковке

Теплоизоляция Knauf Insulation Акустическая перегородка плита — группа минераловатных утеплителей, которые производятся в форме матов или плит. Материалы этой группы обладают повышенной упругостью. При производстве материалов акустическая перегородка используется специальная технология, которая позволяет добиться высоких показателей звукопоглощения.

Теплоизоляция Knauf Insulation Акустическая перегородка плита обеспечивает высокий уровень звукоизоляции. Благодаря своей волокнистой структуре, материал обладает превосходными звукоизолирующими свойствами. Применение материала в качестве промежуточного слоя в системах межкомнатных перегородок позволяет достичь высоких значений коэффициента звукопоглощения конструкции. Применение перегородки акустической в звукопоглощающих конструкциях приводит к полному соответствию требованиям нормативных документов по защите от шума (СНиП 23-03-2003 ‘Защита от шума’).

Применение теплоизоляции Knauf Insulation Акустическая перегородка плита:

Используется в качестве звукоизоляционного материала в конструкциях каркасно-обшивных перегородок, системах сухого строительства КНАУФ, во всех типах жилых, общественных и промышленных зданиях и сооружениях, предприятиях общественного питания, объектах здравоохранения и агропромышленного комплекса:

жилые здания,
административные здания, офисы,
учебные заведения, детские дошкольные учреждения,
гостиницы, кинотеатры и развлекательные заведения,
больницы и санатории.

Преимущества теплоизоляции Knauf Insulation Акустическая перегородка плита:

материалы выпускаются в форме матов и плит, что позволяет сделать выбор и уменьшить количество стыков материала в конструкциях,
ширина составляет 610 мм, что позволяет устанавливать материал враспор в профиль каркаса с шагом 600 мм без дополнительных крепежных элементов,
длинные (до 150 мм) и тонкие (3-5 мкм) волокна волокна акустического материала наиболее эффективно поглощают энергию звуковой волны в отличие от ряда других материалов,
при прокладке коммуникационного оборудования (провода, розетки, телекоммуникационное оборудование) внутри перегородок достаточно простого надреза на теплоизоляции для плотного облегания оборудования, что позволит избежать мостиков звука,
минимальное количество отходов при раскрое и монтаже материала,
малый вес материала и его свойства сохранять свою форму в течение длительного времени снижают общий вес и продлевают срок эксплуатации конструкций,
группа шумопоглощающей изоляции Акустическая Перегородка без запаха,
высокие свойства звукопоглощения повышают класс помещений.

Knauf Insulation является подразделением международной производственной группы Knauf — ведущего производителя строительных и отделочных материалов на мировом рынке. Компания Knauf Insulation работает на территории России с 2007 года, и именно ей принадлежит инновационная разработка Ecose.

Технология Ecose позволила компании Knauf Insulation создавать звукоизоляционные и теплоизоляционные материалы без фенол-формальдегидных смол, с использованием связующего на основе натуральных компонентов. При этом материал получил целый ряд уникальных характеристик, значительно повысивших его эксплуатационные качества. В первую очередь, такой утеплитель безопасен для здоровья человека и для окружающей среды, так как в нем отсутствуют продукты нефтехимии, а именно фенол-формальдегидные смолы. Кроме того, безопасная теплоизоляция, производимая по технологии Ecose, обладает следующими качествами:

Негорючесть.
Долговечность.
Устойчивость к развитию плесени и бактерий.
Низкий уровень пылеобразования.
Отсутствие неприятных запахов.
Простота резки и монтажа.
Высокий уровень восстанавливаемости материала после сжатия.

Негорючий утеплитель, изготовленный по технологии Ecose, применяется как в частном, так и в профессиональном строительстве. В широкой линейке продуктов представлены теплоизоляционные и специальные звукоизоляционные решения для промышленного и гражданского строительства (для многоквартирных жилых домов, торговых и развлекательных центров, больниц, детских садов и школ, производственных объектов, складов и проч.), а также удобные и простые решения для утепления и звукоизоляции частных загородных домов, дач, хозяйственных построек, квартир.

Кнауф противопожарные перегородки

Гипсокартонные противопожарные перегородки

Гипсокартонные листы нашли широкое применение в современном строительстве, что неудивительно ввиду крайне малой его стоимости и больших возможностей в плане геометрической сложности конструкций из ГКЛ. Однако жёсткие условия стихии пожара выдвигают дополнительные требования к огнестойким перегородкам из ГКЛ.

Общие свойства ГКЛ и требования к противопожарным перегородкам

На сегодняшний день в продаже доступно 4 разновидности гипсокартонных листов, связанных с условиями их применения и далеко не все из них могут быть использованы для возведения противопожарных перегородок:

ГКЛ – обычные листы,
КГЛВ – влагостойкие листы,
ГКЛО – огнестойкие листы,
ГКЛВО – влагостойкие листы с повышенной стойкостью к огню,

В поле зрения проектировщиков и монтажников противопожарных перегородок оказываются только две последние разновидности гипсокартонных листов, способных выдержать действие открытого пламени и высоких температур.

Проблема обычных ГКЛ заключается в простоте конструкции. Картон использован в качестве каркаса и при воздействии пламени он быстро обугливается, вскрывая для нагрева слой гипса, лишённого опоры. Лист мгновенно теряет несущие свойства и просто разрушается, открывая доступ пожару. Секрет ГКЛО и ГКЛВО в наличии внутри гипсокартонного слоя специальных армирующих добавок в виде стеклянных волокон. Они помогают листу гипса сохранить свою структуру после обугливания слоя картона. Таким образом сопротивляемость условиям пожара значительно продлевается во времени.

Структура противопожарных перегородок из ГКЛ

В противопожарной перегородке из ГКЛ немалое значение имеют и остальные компоненты. Перегородка из гипсокартонных листов представляет собой ни что иное, как слоёный сэндвич с усиливающим каркасом. Каркас огнестойких перегородок выполняется только из стальных профилей, способных выдержать термические нагрузки без использования дополнительных термических поглотителей. Между двух листов гипсокартона, закреплённых на каркасе используется поглощающий материал, обычно минеральная негорючая вата.

Так перегородка с одинарной обшивкой ГКЛО при общей толщине 100 мм и поглощающим слоем не тоньше 50 мм способна выдержать все проявления пожара в течение не менее 60 минут, что соответствует 1 классу огнестойкости. А при использовании простого ГКЛ при прочих равных это время сокращается до 45 минут. Увеличить предел огнестойкости можно дополнительными слоями листов, а также увеличением толщины поглощающего слоя. Для более детального знакомства с огнеупорными свойствами перегородок из ГКЛ можно взглянуть в таблицу:

Особенности монтажа ПП перегородок из ГКЛ

Конечно, максимальная эффективность противопожарных перегородок будет достигнута только при тщательном следовании нормативных требований.

Первое , на что следует обратить внимание – это стыкование отдельных ГК листов. Соединение листов производится путём стандартного сопряжения кромок, предварительно срезанных в виде фаски (в фальц). Это позволит более плотно соединить листы без использования дополнительных растворов, которые первыми деформируются при нагреве.

Второе – соединение с несущими конструкциями. Традиционно крепление каркаса и торцов ГК листов должно производиться в непосредственном контакте с негорючими твёрдыми поверхностями (кирпич, бетон и прочие аналоги).
Третье – расстояние между крепёжными шурупами не должно превышать 20 см. Плотное соединение с каркасом значительно уменьшит риск потенциального обвала части конструкции.

Не менее важным является вопрос обустройства входной группы и окна, но здесь актуальными будут все вышеуказанные особенности монтажа, а также требования к установке самой двери или группы окон.

Перегородки «Кнауф»: технические характеристики, устройство, чертежи, технология монтажа

Важным элементом любого дома считаются стены и перегородки. Без них не получится разделить постройку на отдельные помещения. Особым спросом сегодня пользуются перегородки “Кнауф”, которые представляют собой стальной каркас и гипсокартонную обшивку. Такая популярность объясняется отличным качеством и доступной стоимостью продукции. Все ее характеристики соответствуют европейским стандартам, а монтаж настолько прост, что с ним справится любой человек.

Достоинства

Перегородки “Кнауф” нашли свое применение благодаря своим достоинствам:

легкости и скорости монтажа (собирается поэлементно),
простоте ремонта (готовую стену можно быстро разобрать и перенести в другое место),
невысокой стоимости,
отсутствию “мокрых” процессов,
надежности и долговечности.

Популярность у потребителей названные перегородки приобрели и бллагодаря другим качествам:

возможности использовать конструкцию в регионах с сейсмической опасностью,
высокому качеству изделий,
возможности облегчить здание,
общей экономии на строительстве,
разнообразию архитектурных решений (можно возвести криволинейные формы),
возможности получить конструкцию с повышенной огнестойкостью, звукоизоляцией, влагостойкостью,
экологичности,
разнообразию отделки (гипсокартон можно покрывать краской, обоями, декоративной штукатуркой).

Устройство перегородок “Кнауф”

Как говорилось выше, данная система состоит из металлического каркаса, гипсокартонных панелей, внутреннего наполнителя (звукоизоляционного материала) и крепежных элементов. Дополнительно она может комплектоваться специализированными плитами, которые отличаются повышенной огнезащитой. Обшивка может быть одно-, двух- или трехслойной. При этом обычно используется гипсокартон, гипосоволокно или аквапанели.

Что касается металлических профилей, то они бывают направляющими, стоечными и несущими. Все вместе они образуют каркас, при этом каждый элемент имеет стандартную длину – 3 или 4 метра.

При необходимости профили можно удлинить, если соединить их внахлест. Их крепление осуществляется саморезами: по четыре с каждого края и по два – в середине. Внешняя сторона направляющего элемента оклеивается изолирующей лентой. Саморезы на нем размещаются через 300 мм (максимальный шаг — 1000 мм). К несущим конструкциям перегородки крепятся дюбелями.

Разновидности

В зависимости от назначения и устройства, перегородки “Кнауф” делят на виды: W111, W112, W113, W118. Система W111 представляет собой каркас, обшитый однослойным материалом с обеих сторон. Внутрь него укладывают звукоизоляцию. Направляющие прикрепляются к несущим конструкциям с помощью дюбелей. После прикрепления гипсокартона стыки между листами заполняют специальным составом.

Перегородка W112 включает в себя каркас, два слоя обшивки с обеих сторон и звукоизоляцию между ними. Конструкции также крепятся дюбелями, однако необходима дополнительная фиксация второго слоя обшивки. Это положительно сказывается на огнестойкости и звукоизоляции.

Конструкция W113 состоит из каркаса и трех слоев обшивки (с обеих сторон). Внутри располагается негорючая звукоизоляция. Такая стена имеет серьезную обшивку, поэтому направляющий профиль должен крепиться максимум через 50 см.

Перегородка W118 имеет ту же структуру, что и предыдущая конструкция, однако ее усиливают оцинкованным листом толщиной 0,5 мм. Также она оснащается усиленным каркасом из профиля, толщиной 0,6 мм. В статье представлены чертежи перегородок “Кнауф” и то, как они крепятся.

Типы профилей

В зависимости от назначения, профили “Кнауф” делят на стоечные, направляющие и арочные. Стоечные конструкции имеют сечение в виде буквы “С” и располагаются в каркасе вертикально. Стойки устанавливаются вместе с направляющими профилями соответствующего размера. Концы изделий оснащены двумя отверстиями, через которые прокладываются инженерные коммуникации (прячутся в стенах). Они крепятся к направляющим саморезами, которые легко центрируются благодаря продольным канавкам.

Направляющие профили имеют сечение в виде буквы “П” без загнутых кромок – это позволяет получить плотное прилегание стоек к верхним и нижним элементам. Они нужны не только для крепления стоечных деталей, но и для установки перемычек между ними. При изготовлении в конструкциях сверлят отверстия, в которые при монтаже вставляются дюбели.

Перегородки “Кнауф”, технические характеристики которых указаны в таблице ниже, также могут состоять из арочных профилей, которые служат основой криволинейных конструкций. Они изготавливаются разного радиуса, причем полки могут заворачиваться вовнутрь либо наружу.

Варианты облицовки

В процессе монтажа конструкции могут обшиваться разными видами гипсокартонных листов. Обшивка прикрепляется к металлическим профилям и может иметь 1, 2 или 3 слоя. Это необходимо в том случае, когда здание подвержено деформационным нагрузкам.

Обычный ГКЛ используется в помещениях с нормальной влажностью и отличается от других видов серым цветом. В состав влагостойкого гипсокартона входят защитные добавки, которые делают материал “дышащим”. При изготовлении он окрашивается в зеленый цвет.

В огнестойкие листы добавляют специальные добавки, которые не подвержены горению. Материал отличается розовым цветом. Комбинированный ГКЛ сочетает в себе свойства огнестойкого и влагостойкого видов. Его можно узнать по зеленой окраске с красной маркировкой.

Технология монтажа перегородок “Кнауф”

В этом процессе нет ничего сложного, однако важно знать некоторые правила и нюансы. Для начала нужно подготовить стены, пол и потолок. Им понадобится тщательное выравнивание, чтобы направляющие легли без перекосов. Следующий этап – нанесение разметки, ровность которой проверяется уровнем, шнуром и отвесом.

После подготовки основания приступают к монтажу профилей:

Устанавливают несущие элементы и прикрепляют их дюбелями (шаг — 200-400 мм).
Располагают вертикальные конструкции, которые располагаются через одинаковые промежутки (соответствует половине ширины ГКЛ).
Прикрепляют их саморезами.
Укладывают горизонтальные направляющие так, чтобы они задавали две одинаковые плоскости будущей перегородки.
Крепят каркас с помощью крестовины и специальных саморезов.

В результате должен получиться каркас с квадратными ячейками 600×600 мм.

Утепление и обшивка гипсокартоном

Монтаж перегородки “Кнауф” включает в себя и укладку звукоизоляционного слоя. Самый бюджетный вариант позволяет не использовать дополнительные материалы, однако при необходимости можно уложить внутрь каркаса утеплитель на основе фольги или минеральную вату.

После установки каркаса, укладки утеплителя и инженерных коммуникаций можно приступать к прикреплению гипсокартона. Для этих целей применяются специальные саморезы. Следует знать, что соединение листов может осуществляться произвольно, однако предпочтителен шахматный порядок. Благодаря этому на конструкции не будет трещин и получится более прочное соединение.

Перегородки “Кнауф” – конструкции с оригинальными элементами, отличающиеся долговечностью и высоким качеством. Их использование позволит возвести небольшое здание в короткие сроки.

Огнеупорные гипсокартонные перегородки

При строительстве зданий (промышленных, коммерческих, общественных и прочего назначения) особое внимание уделяется пожарной безопасности объекта. На этапе проектирования разрабатывается система противопожарных преград. К ним относятся стены и перегородки, водные завесы, люки. Распространенная практика – использование огнеупорного гипсокартона.

Различия огнеупорных стен и перегородок

Описание преград против пожара и требования к ним изложены в Федеральном законе №123 и определены Строительными Нормами и Правилами 21.01-97. Противопожарная стена (ПС) возводится из негорючих материалов (пеноблоков, кирпича, бетона) по высоте всего здания, разделяя на отсеки. Ее назначение – не допустить распространение огня между частями по вертикали. ПП разделяет этаж на секции и препятствует проникновению огня и продуктов горения по горизонтали.

Основное отличие ПП от ПС – возможность установить на любом этапе эксплуатации здания. Если стена закладывается при строительстве, то перегородка монтируется в процессе отделочных или ремонтных работ, при перепланировке помещений или в случае необходимости.

Классификация ПП

Согласно СНиПам и ФЗ перегородки против распространения пожара разделяются на две группы:

ПП 1-го типа соответствуют степени огнестойкости EI-45.
ПП 2-го типа – EI-15.

E обозначает защиту от проникновения огня и продуктов горения (дыма, газов, копоти). I показывает отсутствие нагрева с обратной стороны. 45 и 15 – показатель времени, на протяжении которого преграда сдерживает огонь.

Сегодня производители предлагают огнестойкие конструкции с предельным временем 60, 90, 120 и 150 минут. Все они относятся к перегородкам 1-го типа. Разделяются ПП по наличию остекления: до 25% или более этого показателя.

Материалы для огнеупорных перегородок

Производятся ПП из древесины, стекла, ГКЛ, стали и алюминия. Несмотря на удобство и экономичность, полностью или частично деревянные противопожарные конструкции встречаются редко, так как даже пропитанное антипиреном дерево загорается быстрее любого другого изделия. Металлические типы самые надежные, так как не горят и не пропускают дым, но они более тяжелые и дорогостоящие, сложнее монтируются.

Самым популярным является гипсокартонный лист. Независимо от материала, глухие ПП или с частичным остеклением (в верхней части или в виде окна) до 25 % относятся к первому типу EI-45. Стенки полностью из стекла в металлических рамах или с объемом светопрозрачных конструкций более четверти от всей площади – ко второму типу EI-15.

ПП устанавливаются при строительстве как промышленных, так и гражданских зданий. Основные задачи:

Отделение на промышленных объектах процессов, представляющих опасность взрыва или возгорания.
Ограждение мест хранения материальных ценностей.
Защита лифтовых шахт и коммуникационных линий.
Ограждение путей эвакуации людей в случае пожара.

Размещаются в цехах или лабораториях с высокой вероятностью образования взрывоопасных газов, в местах хранения нефтепродуктов, на товарных складах. Изящные и оригинальные конструкции из огнестойкого стекла с металлическими рамками традиционно используются в торговых павильонах. Варианты с окнами под потолком ставят в поликлиниках и больницах, учебных учреждениях или в производственных цехах с небольшой площадью (например, разделяются пошивочные и закройные цеха на швейной или обувной фабрике). Ими отгораживают кухни в заведениях общепита, серверные и электрощитовые помещения. Также устанавливают в крупных бизнес-центрах и развлекательных комплексах (цирках, клубах, кинотеатрах).

Чаще всего ПП возводятся из гипсокартона. Простые серые листы обрабатываются антипиреном или используется огнеупорный вид. Роль каркаса выполняет картон, при воспламенении он обугливается, после сгорания гипсовое основание теряет прочность и рассыпается.

Основа ГКЛО армируется стекловолокном и усиливается глиной, содержащей кристаллизованную воду (около 20% объема). При воздействии пламени влага превращается в пар и препятствует возгоранию. Огнестойкий гипсокартон обеспечивает необходимую защиту при возникновении пожара и сохраняет несущие способности, целостность конструкции и ее теплоизолирующие свойства.

Огнеупорный лист сохраняет противопожарные свойства более 25 мин. Полное разрушение происходит при прямом воздействии огня на протяжении 45 мин. ГКЛО окрашивается в розовый или светло-красный цвет. Перегородки предотвращают распространение пламени и продуктов горения. Их свойства соответствуют от 1 до 4 степеням огнестойкости.

Требования пожарной безопасности к перегородкам

К основным условиям установки ПП относятся:

Пространство над подвесными потолками в помещениях должно разделяться конструкцией, соединяющейся с основным межэтажным перекрытием.
В местах соединения ПП с другими элементами здания предел огнестойкости материалов не должен быть ниже уровня перегородки.
Необходимый предел огнестойкости и защиты от проникновения продуктов горения требует отсутствия зазоров и отверстий, особенно в местах прохождения различных коммуникаций.
Технологические проёмы должны герметично закрываться противопожарными экранами, клапанами, окнами, люками.
Внутри запрещено размещать канализационные и водопроводные трубы, электропроводку и прочие коммуникации.
ПП должна герметично примыкать к близлежащей ПС.

Особенности монтажа гипсокартонной перегородки

При установке ПП используются металлические каркасы со стоечными профилями.
При креплении ГКЛ расстояние между саморезами не должно превышать 20 см.
В стенках из огнестойкого гипсокартона не должно быть пустот.
Зазоры между соприкасающимися элементами (стенами, перекрытиями, панелями) уплотняются специальными прокладками из огнестойких материалов.

Стыки между ПП и другими конструкциями рекомендуется заполнять огнеупорной пеной с последующим оштукатуриванием цементно-песчаной смесью. Монтаж внутренних перегородок производится после окончания строительных работ и до начала отделки помещений либо в процессе ремонта здания. Системы из противопожарного гипсокартона устанавливаются стационарно.

ГКЛ огнестойкий влагостойкий Кнауф перегородки 12мм1200мм2500мм

Состав

Противопожарные перегородки Кнауф представляют собой сложную многослойную конструкцию, выполненную на одинарном металлическом каркасе. Внутренняя часть изделия заполнена минеральной ватой, которую, с обеих сторон, закрывает огнеупорный гипсокартон Тиги Кнауф, толщиною в 12,5 мм.

Свойства

Преимущества данного стройматериала высоко ценятся за следующие качества:

устойчивость к воздействию критических температур, в том числе, способность выдерживать прямой контакт с открытым пламенем, сохраняя физико-механические свойства и структуру,
представленный гипсокартон — влагостойкий, огнестойкий и весьма прочный, что допускает его использование в качестве основного строительного элемента.

Возникает вопрос: а как гипсокартон влагостойким и огнестойким может быть одновременно? Все очень просто. Дело в том, что состав негорючего ГКЛ способен как забирать излишнюю влагу в помещении, так и отдавать ее при сухости воздуха. В то же время, противопожарным перегородкам Кнауф не страшен открытый огонь. Испытания показали, что они могут выдерживать напор пламени до одного часа. Данное качество делает перегородки Knauf незаменимым материалом при обустройстве пожарных выходов, изоляции дымоходов, отделке помещений, в которых производятся работы с открытым огнем или при высоких температурах. Владельцы гостиниц и кафе могут быть спокойны, — если они решили не «экономить» и заложить в смету расходы на покупку огнеупорных листов Knauf, проверки со стороны противопожарных служб пройдут без проблем.

Способ применения

ГКЛ негорючий по праву считается наиболее востребованной позицией в большинстве отраслей хозяйственной деятельности. Это позволило существенно расширить его использование, что касается непосредственно самого монтажа, предлагается два наиболее удобных варианта:

крепление на каркас иКнауф профиль,
оклеивание на смесь или на клеевую основу.

Возможность воплотить творческие задумки – это неоспоримое преимущество гипсовых листов. С их помощью Вы можете не только строить или облицовывать, но и сумеете создать любую форму или архитектурный изыск. Тем более что разнообразие профилей и подвесов от компании Knauf весьма радует: направляющие, угловые, стоечные, потолочные, арочные, поперечные и пр.

Немного истории

В России компания Кнауф Гипс ООО начала свою работу с покупки акций подмосковного завода гипсовых изделий, на котором в дальнейшем был налажен выпуск гипсокартона Тиги Кнауф. Сейчас это большое производство с множеством филиалов. Если Вы желаете купить качественный и обеспеченный гарантиями продукт, Ваш выбор – « Кнауф Гипс » ООО. Реальные выгоды работы с официальными представителями не требуют излишней рекламы, поскольку всем и так известно: хочешь быть уверен в результате — работай с проверенными поставщиками.

Перегородки причисляются к группе огнеупорных заграждений вместе с противопожарными люками, перекрытиями, стенами, окнами, дверями и иными защитными системами, необходимыми для сокращения распространения огня и сокращения к отсутствию повреждений от пожара. Неправильнная установка огнестойких систем помогает купированию возгорания и ведет к слабым повреждениям соседних помещений в процессе пожара. Противопожарные конструкции причисляют к стандартному виду барьеров, предназначенных с целью предотвращения продвижения возгорания в горизонтальной плоскости в границах этажа.

Огнестокими стенками ограждаются помещения с некоторыми технологическими аспектами в научных строениях, комнаты расположения горючих материалов, дороги эвакуации персонала при возгорании.

Представленные защитные конструкции производятся из двух типов огнеупорных компонентов, характеризующихся нормативным нормами огнестойкости не меньше EI15 и не меньше EI45. Следовательно заграждения одного типа обязаны удерживать пламя и токсические продукты огня не менее сорока пяти минут, и соответственно пятнадцати.

Противопожарные газостойкие перегородки используются для защиты мест протекания реакций с выделением взрывоопасных и огнеопасных, для остальных рабочих комнат достаточно обычной системы. Огнестойкие заграждения способны предотвратить монтаж огнестойких стен в складских и подвальных строениях с опасными продуктами, которые обязаны быть разграничены на отдельные секции в зависимости от объёмы складируемых компонентов. Противопожарные перегородки также располагают в качестве ограждений шахт лифтов, собственно контрольных отделений, они становятся возможными путями огня и вредных продуктов пожара.

Противопожарные конструкции собираются из разных деталей и получаются контурными, панельными и панельно-каркасными. Предел огнестойкости имеющейся перегородки классифицируется по самому слабому по огнестойкости элементу. Стыки между разными деталями перегородки, а также с другими системами усиливаются прослойками из особого материала, а также цементной замазкой глубиной в 20 мм. Швы с соседними конструкциями должны соответствовать уровню огнестойкости в 75 минут или – 45 мин. При наличии гипсокартонных навесов противопожарные системы обязаны перекрывать и пространство над навесом. Сердце огнеупорных конструкций составляет как правило металлический контур, нашпигованный изолирующими компонентами, а плоскости производятся из гипсокартона и стекла.

В настоящее время стали набирать известность трансформируемые конструкции, они позволяют трансформировать территорию больших комнат многопрофильного использования в особенности от необходимых действий. К списку помещений, в которых принято устанавливать трансформируемые конструкции, относятся спортивные комплексы, массовые развлекательные комплексы, клубы и иные комплексы с большим числом клиентов.

Современные эти конструкции выпускаются не столько в совокупности с минимальными нормами к пределу огнестойкости, но и со значительным превышением полутора часов противодействия огню.

Калькулятор расчета перегородки из гипсокартона КНАУФ с однослойной обшивкой на металлическом каркасе

Видео ремонта

Цены на ремонт

Альфа-Банк

Наши партнеры

Перегородка из гипсокартона КНАУФ с однослойной обшивкой на металлическом каркасе (С111)

В зависимости от желаемой толщины перегородки используются профиля:
	Толщина перегородки
Используемый профиль	1-слойная обшивка	2-слойная обшивка
ПН 50 , ПС 50	75 мм	100 мм
ПН 75 , ПС 75	100мм	175 мм
ПН 100 , ПС 100	150 мм	200 мм

Наименование

Норма расхода

Расход материала

Ед. измерения

1. Лист гипсокартонный КНАУФ-лист (ГКЛ, ГКЛВ, ГКЛО)

2,1

кв.м

2. Профиль направляющий КНАУФ-профиль ПН 50/40 (75/40,100/40)

0,7

пог.м

3. Профиль стоечный КНАУФ-профиль ПС 50/50 (75/50,100/50)

пог.м

4. Шуруп самонарезающий TN25

шт.

5. Шпаклевка «Фугенфюллер»(«Унифлот»)

0,9

кг

6. Лента армирующая

2,2

пог.м

7. Дюбель «К» 6/40

1,5

шт.

8. Лента уплотнительная

1,2

пог.

KNAUF Акустическая перегородка

Акустическая Перегородка

KNAUF Insulation Акустическая Перегородка – группа минераловатных утеплителей, которые производятся в форме матов или плит. Материалы этой группы обладают повышенными упругостью. При производстве материалов Акустическая Перегородка используется специальная технология, которая позволяет добиться высоких показателей звукопоглощения.

Данный продукт обеспечивает высокий уровень звукоизоляции. Его применение в звукопоглощающих конструкциях приводит к полному соответствию требованиям нормативных документов по защите от шума (СНиП 23-03-2003 «Защита от шума»).

Для применения звукоизоляционного материала в конструкциях каркасно-обшивных перегородок, систем сухого строительства КНАУФ, во всех типах жилых и общественных зданий для улучшения их акустических характеристик.

жилые здания;
административные здания, офисы;
учебные заведения, детские дошкольные учреждения;
гостиницы, кинотеатры и развлекательные заведения;
больницы и санатории.

Рекомендованное применение

Применение

Перегородки

Подвесные акустические потолки

Акустические полы

Технические характеристики

Коэффициенты звукопоглощения материалов α(f)

Преимущества материала KNAUF Insulation Акустическая Перегородка

материалы выпускаются в форме матов и плит, что позволяет сделать выбор и уменьшить количество стыков материала в конструкциях;
ширина KNAUF Insulaiton Акустическая Перегородка составляет 610 мм, что позволяет устанавливать материал враспор в профиль каркаса с шагом 600 мм без дополнительных крепежных элементов;
длинные (до 150 мм) и тонкие (3-5 мкм) волокна волокна акустического материала наиболее эффективно поглощают энергию звуковой волны в отличие от ряда других материалов;
при прокладке коммуникационного оборудования (провода, розетки, телекоммуникационное оборудование) внутри перегородок достаточно простого надреза на теплоизоляции для плотного облегания оборудования, что позволит избежать «мостиков звука»;
минимальное количество отходов при раскрое и монтаже материала;
малый вес материала и его свойства сохранять свою форму в течение длительного времени снижают общий вес и продлевают срок эксплуатации конструкций;
группа шумопоглощающей изоляции Акустическая Перегородка без запаха;
высокие свойства звукопоглощения повышают класс помещений.

Звукоизолирующие характеристики KNAUF Insulation Акустическая Перегородка

Самые передовые технологии в сочетании с уникальными техническими разработками позволяют компании производить звукоизоляционные материалы с техническими характеристиками, которые являются лучшими на сегодняшний день.

Благодаря своей волокнистой структуре, материал обладает превосходными звукоизолирующими свойствами. Применение материала в качестве промежуточного слоя в системах межкомнатных перегородок позволяет достичь высоких значений коэффициента звукопоглощения конструкции.

Металлические перегородки | Потолочные решения Armstrong

Статистика

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Knauf Ceilings Holding GmbH
Am Bahnhof 7
97346 Ифофен
Deutschland

Тел .: +49 (0) 9323 / 31-0
Факс: +49 (0) 9323 / 31-277
Электронная почта: [email protected]

Уполномоченный представитель
Управляющий директор: Йорг Шанов, Мартин Штюрмер
Регистрационный офис: Amtsgericht Würzburg
Реестр: HRB 6031
Номер плательщика НДС: DE317846056

ЮРИДИЧЕСКИЕ ССЫЛКИ
Обязанность
Этот веб-сайт был создан с должной осмотрительностью, и его содержание регулярно проверяется. Тем не менее, ответственность за точность, актуальность, полноту и постоянную доступность ограничивается случаями грубой небрежности или умышленного неправомерного поведения. Обязательная информация, советы, рекомендации или заявления предоставляются только в рамках индивидуального общения с нашими клиентами. Мы оставляем за собой право изменять, добавлять, сокращать или даже прекращать наши интернет-услуги в любое время. Наш веб-сайт содержит ссылки на внешние веб-сайты третьих лиц, на содержание которых мы не можем повлиять.Мы не принимаем это содержание как наше, поскольку мы не имеем никакого влияния на его представление и изменение. Провайдер или оператор любого связанного веб-сайта всегда несет ответственность за содержание или политику конфиденциальности соответствующего веб-сайта.
авторское право
Макет веб-сайта, любая используемая графика и изображения, а также его содержимое защищены законом об авторском праве. Мы однозначно сохраняем за собой все права собственности. В частности, любое копирование, редактирование, разглашение и любой другой вид использования требует нашего письменного согласия, если действие не разрешено без письменного согласия в соответствии с положениями закона. ЗАЩИТА ДАННЫХ
Принципы защиты данных Knauf Ceiling Solution Holding и Knauf Armstrong Ceiling Solutions:
Knauf Armstrong Ceiling Solutions уделяет первоочередное внимание защите ваших личных данных. Поэтому мы хотели бы сообщить вам здесь о том, как мы защищаем вашу конфиденциальность, когда вы предоставляете нам свои доступные личные данные, и какими способами вы можете получить информацию о данных, предоставленных нам. В дополнение к соблюдению требований законодательства о защите данных, мы, конечно же, хотели бы воспользоваться возможностью и взять на себя обязательство ответственно обращаться с вашими данными, указанными в этих примечаниях.Сбор данных, связанных с использованием
Когда вы заходите на веб-сайты Armstrong Ceiling, автоматически собирается следующая общая техническая информация: тип веб-браузера, используемая операционная система, доменное имя вашего интернет-провайдера и аналогичная информация. Это исключительно информация, которая не позволяет делать никаких выводов, касающихся вас лично. Вы можете в любое время возразить против этого сбора и хранения данных, которые вступят в силу в будущем.
Сбор личных данных
Если на веб-сайте Knauf Armstrong Ceiling Solutions вас также попросят предоставить личную информацию, такую как имя, адрес или номер телефона, это регулируется особыми правилами и может иметь место только с вашего предварительного согласия.Вы можете в любой момент отозвать это согласие в письменной форме и вступить в силу в будущем: [email protected]

Использование файлов cookie в Google Analytics
Этот веб-сайт использует функции службы веб-аналитики Google Analytics. Поставщик — Google Inc. 1600 Amphitheatre Parkway Mountain View, CA 94043, США. Google Analytics использует так называемые «куки». Это текстовые файлы, которые хранятся на вашем компьютере и позволяют анализировать использование вами веб-сайта. Как правило, информация об использовании вами этого веб-сайта отправляется на сервер Google в США и сохраняется там.В случае активации анонимности IP на этом веб-сайте ваш IP-адрес будет предварительно сокращен Google в государствах-членах Европейского Союза или в других странах, которые являются сторонами Соглашения о Европейском экономическом пространстве. Только в исключительных случаях полный IP-адрес будет передан на сервер Google в США и сокращен там. От имени оператора этого веб-сайта Google будет использовать эту информацию для оценки вашего использования веб-сайта с целью создания отчетов об активности веб-сайта для оператора веб-сайта и для предоставления дополнительных услуг, связанных с использованием веб-сайта и использованием Интернета.IP-адрес, переданный вашим браузером в рамках Google Analytics, не будет объединен с другими данными Google. Вы можете предотвратить сохранение файлов cookie с помощью соответствующей настройки в программном обеспечении вашего браузера; однако мы прямо указываем на то, что в этом случае вы не сможете использовать все функции этого веб-сайта в полной мере. Кроме того, вы также можете предотвратить запись данных, сгенерированных cookie-файлами и относящихся к использованию вами веб-сайта (включая ваш IP-адрес), Google и обработку этих данных Google, загрузив и установив подключаемый модуль браузера в следующих условиях: ссылка: инструменты.google.com/dlpage/gaoptout

Ваши права
В соответствии с законом о защите данных вы имеете право в любое время получить информацию о ваших личных данных. По запросу мы предоставим вам письменное уведомление в течение одного месяца с момента получения вашего запроса относительно того, обрабатываются ли ваши личные данные и какие из них мы обрабатываем в соответствии с действующим законодательством. Вы можете отправить свой запрос в письменной форме по указанному ниже адресу или по
электронное письмо на [email protected].
Вы также имеете право на исправление или удаление собранных нами персональных данных, которые являются неполными, неверными или устаревшими.Мы всегда заботимся о том, чтобы ваши данные обрабатывались только в том случае, если ваше согласие было дано в соответствии с требованиями Общего регламента защиты данных. Удаление ваших личных данных происходит, если вы отзываете согласие, если обработка личных данных больше не требуется для достижения цели, для которой они были первоначально сохранены, или если личные данные обрабатываются незаконно.
Сюда не входят такие персональные данные, которые необходимы для целей бухгалтерского учета и отчетности или подлежат обязательному хранению.Кроме того, вы имеете право получить свои данные в структурированном, стандартном и машиночитаемом формате или передать их третьей стороне.
Не стесняйтесь обращаться к нам по адресу [email protected], если, по вашему мнению, мы нарушили какие-либо применимые положения о защите данных. В противном случае вы имеете право подать апелляцию в надзорный орган.
В интересах защиты вашей конфиденциальности и безопасности мы берем на себя смелость проверять вашу личность заранее, прежде чем отправлять вам информацию по почте или предпринимать какие-либо соответствующие исправления или удаления.Право на информацию
По запросу мы как можно скорее уведомляем вас в письменной форме в соответствии с действующим законодательством, хранятся ли у нас ваши персональные данные и какие именно. Если будет сохранена ложная информация, мы исправим это по вашему запросу. Если у вас есть какие-либо вопросы по теме защиты данных, свяжитесь с нами в любое время по адресу: [email protected]

Возражение против рекламных писем
Настоящим возражается против использования контактных данных, опубликованных в рамках обязательства по выходным данным, для отправки рекламных и информационных материалов, которые не были явно запрошены.Операторы сайтов однозначно оставляют за собой право принимать юридические меры в случае нежелательной отправки рекламной информации, например, в виде спама по электронной почте.

Данные информационного бюллетеня
Если вы хотите получать информационный бюллетень, предлагаемый на веб-сайте, мы просим вас предоставить нам адрес электронной почты, а также информацию, которая позволяет нам проверить, что вы являетесь владельцем указанного адреса электронной почты, и согласны с получением. информационного бюллетеня. Для этого Knauf использует метод двойного согласия.Никаких дополнительных данных не будет. Мы используем эти данные исключительно для отправки запрошенной информации и не будем передавать ее третьим лицам. Вы можете отозвать свое согласие на хранение данных, адреса электронной почты, а также на его использование для отправки информационного бюллетеня в любое время, например, через ссылку «Отказаться от подписки» в информационном бюллетене.

Контакт
Ответственность за обработку персональных данных, полученных через этот веб-сайт, несет Knauf Ceiling Solutions Holding GmbH, Am Bahnhof 7, 97346 Iphofen, Germany.Не стесняйтесь обращаться к нашему уполномоченному по защите данных в любое время, если у вас есть какие-либо вопросы или вам потребуется дополнительная информация по теме защиты данных:
Сотрудник по защите данных группы Knauf, Германия
Юлия Фюллер
Am Bahnhof 7
97346 Ифофен
Электронная почта: [email protected]

Персонализация

1 Что такое файлы cookie?
Файлы cookie — это небольшие текстовые файлы, которые сохраняются на вашем устройстве через ваш браузер, когда вы используете наш веб-сайт.Эти текстовые файлы содержат информацию о предоставлении удобных для пользователя услуг и читаются веб-браузерами. Файлы cookie позволяют нашему веб-сайту распознавать вас, чтобы наш веб-сервер мог представить вам более индивидуальный, лучший, быстрый и настраиваемый веб-сайт.
Обратите внимание, что если вы заблокируете файлы cookie, вы не сможете получить доступ к некоторому веб-контенту. В основном различают следующие типы файлов cookie:
Файлы cookie, связанные с сеансом: они хранятся на наших веб-страницах, на вашем компьютере или оконечном устройстве во время просмотра веб-страниц, а затем удаляются.Постоянные файлы cookie: эти файлы cookie остаются на вашем компьютере в течение длительного времени.
Сторонние файлы cookie: эти файлы cookie создаются партнерскими веб-сайтами и встраиваются в наш сайт. Они используются, например, для доставки персонализированной рекламы.
2. как мы используем файлы cookie
Как правило, мы используем Интернет-технологии (например, файлы cookie, JavaScript) только для облегчения работы нашего веб-сайта и оптимизации нашего предложения и вашего взаимодействия с нашим контентом:
Мы используем так называемые файлы cookie, связанные с сеансом, чтобы текущий сеанс оставался активным.Мы используем файлы cookie для анализа данных. Это позволяет нам видеть, как принимаются наши формы, сколько посетителей используют наши страницы и какие страницы посещаются чаще всего.
Мы используем сторонние файлы cookie, чтобы вам было удобнее работать с нашим контентом и рекламой. Этот веб-сайт также использует услуги веб-анализа от Google. Дополнительную информацию можно найти в разделе «Защита данных».

3 Сторонние файлы cookie
Некоторые сторонние поставщики устанавливают файлы cookie на вашем компьютере, в частности, для регистрации поведения посетителей и персонализации предложений (включая рекламу).В зависимости от платформы третьи стороны устанавливают несколько файлов cookie. Вы можете прочитать, как сторонний поставщик обрабатывает файлы cookie на соответствующих страницах сети. Примечания к сетям можно найти в таблице ниже. Мы не контролируем сторонние файлы cookie. Поэтому мы рекомендуем вам проверять веб-сайты третьих лиц, чтобы определить, какие файлы cookie используются и как ими можно управлять. Для обычных сторонних поставщиков, таких как Facebook, Google и многих других, «Альянс цифровой рекламы» предлагает возможность осуществить коллективный отказ всех компаний DAA.Дополнительную информацию можно найти в пунктах 4 и 5.

4. В настоящее время мы используем следующие файлы cookie
• Cookiename / Компания / Продолжительность / Применение
• NID / Google / 182 дня / Этот файл cookie хранит настройки и другую информацию пользователя. К ним относятся, в частности, предпочтительный язык, количество результатов поиска, отображаемых на странице, и решение, активировать или нет фильтр Google SafeSearch.
• IDE / AdWords Remarketing / 2 года / Используется для рекламы, которую Google показывает в различных местах в Интернете.• 1P_JAR / Google Analytics / 1 месяц / Сбор статистики веб-сайта и отслеживание коэффициентов конверсии.
• СОГЛАСИЕ / Youtube и Google / 20 лет / Этот файл cookie хранит предпочтения и другую информацию пользователя. К ним относятся, в частности, предпочтительный язык, количество результатов поиска, отображаемых на странице, и решение, активировать или нет фильтр Google SafeSearch.
• DV / Google / 7 минут / Этот файл cookie хранит настройки и другую информацию пользователя.К ним относятся, в частности, предпочтительный язык, количество результатов поиска, отображаемых на странице, и решение, активировать или нет фильтр Google SafeSearch.
• IDE / AdWords Remarketing / 2 года / Используется для рекламы, которую Google показывает в различных местах в Интернете.
• ga / Google Analytics / 2 года / Позволяет регистрировать посещения и посетителей.
• _ga_UA-43414963-9 / Google Analytics / 1 минута / Cookie предотвращает вызов Google Analytics (отказ).
• _gid / Google Analytics / 1 день / Позволяет записывать посещения и посетителей.• cookie-согласие / самостоятельная установка / 1 год / уведомление о cookie-файлах просмотрено и принято.
• fr / Facebook / 3 месяца / Cookie для пикселей Facebook

5. управление файлами cookie / возражение
Вы найдете параметры настройки использования файлов cookie в меню вашего браузера. Обычно браузер имеет следующие параметры настройки:
• Просмотр файлов cookie
• Разрешить файлы cookie
• Отключить все или отдельные файлы cookie.
• Отключите все файлы cookie при закрытии браузера.
• Блокировать файлы cookie.
• Сообщите мне, когда нужно установить cookie
• Противоречие с отслеживанием веб-анализа.
Для следующих браузеров вы найдете инструкции по отключению файлов cookie на страницах производителя.Если вы заблокируете наши файлы cookie в своем браузере, вы не сможете использовать некоторые области нашего веб-сайта.
• Fire Fox
• Internet Explorer
• Chrome (Windows) / Chrome (Mac) / Chrome для iOS / Chrome для Android
• сафари
• Safari (iOS)

Перегородки Optima | Потолочные решения Armstrong

Статистика

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Knauf Ceilings Holding GmbH
Am Bahnhof 7
97346 Ифофен
Deutschland

Тел.: +49 (0) 9323 / 31-0
Факс: +49 (0) 9323 / 31-277
Электронная почта: [email protected]

ЮРИДИЧЕСКИЕ ССЫЛКИ
Обязанность
Этот веб-сайт был создан с должной осмотрительностью, и его содержание регулярно проверяется. Тем не менее, ответственность за точность, актуальность, полноту и постоянную доступность ограничивается случаями грубой небрежности или умышленного неправомерного поведения.Обязательная информация, советы, рекомендации или заявления предоставляются только в рамках индивидуального общения с нашими клиентами. Мы оставляем за собой право изменять, добавлять, сокращать или даже прекращать наши интернет-услуги в любое время. Наш веб-сайт содержит ссылки на внешние веб-сайты третьих лиц, на содержание которых мы не можем повлиять. Мы не принимаем это содержание как наше, поскольку мы не имеем никакого влияния на его представление и изменение. Провайдер или оператор любого связанного веб-сайта всегда несет ответственность за содержание или политику конфиденциальности соответствующего веб-сайта.авторское право
Макет веб-сайта, любая используемая графика и изображения, а также его содержимое защищены законом об авторском праве. Мы однозначно сохраняем за собой все права собственности. В частности, любое копирование, редактирование, разглашение и любой другой вид использования требует нашего письменного согласия, если действие не разрешено без письменного согласия в соответствии с положениями закона.
ЗАЩИТА ДАННЫХ
Принципы защиты данных Knauf Ceiling Solution Holding и Knauf Armstrong Ceiling Solutions:
Knauf Armstrong Ceiling Solutions уделяет первоочередное внимание защите ваших личных данных.Поэтому мы хотели бы сообщить вам здесь о том, как мы защищаем вашу конфиденциальность, когда вы предоставляете нам свои доступные личные данные, и какими способами вы можете получить информацию о данных, предоставленных нам. В дополнение к соблюдению требований законодательства о защите данных, мы, конечно же, хотели бы воспользоваться возможностью и взять на себя обязательство ответственно обращаться с вашими данными, указанными в этих примечаниях.

Сбор данных, связанных с использованием
Когда вы заходите на веб-сайты Armstrong Ceiling, автоматически собирается следующая общая техническая информация: тип веб-браузера, используемая операционная система, доменное имя вашего интернет-провайдера и аналогичная информация.Это исключительно информация, которая не позволяет делать никаких выводов, касающихся вас лично. Вы можете в любое время возразить против этого сбора и хранения данных, которые вступят в силу в будущем.
Сбор личных данных
Если на веб-сайте Knauf Armstrong Ceiling Solutions вас также попросят предоставить личную информацию, такую как имя, адрес или номер телефона, это регулируется особыми правилами и может иметь место только с вашего предварительного согласия. Вы можете в любой момент отозвать это согласие в письменной форме, вступив в силу в будущем: Datenschutz @ knauf.де

Использование файлов cookie в Google Analytics
Этот веб-сайт использует функции службы веб-аналитики Google Analytics. Поставщик — Google Inc. 1600 Amphitheatre Parkway Mountain View, CA 94043, США. Google Analytics использует так называемые «куки». Это текстовые файлы, которые хранятся на вашем компьютере и позволяют анализировать использование вами веб-сайта. Как правило, информация об использовании вами этого веб-сайта отправляется на сервер Google в США и сохраняется там. В случае активации анонимности IP на этом веб-сайте ваш IP-адрес будет предварительно сокращен Google в государствах-членах Европейского Союза или в других странах, которые являются сторонами Соглашения о Европейском экономическом пространстве.Только в исключительных случаях полный IP-адрес будет передан на сервер Google в США и сокращен там. От имени оператора этого веб-сайта Google будет использовать эту информацию для оценки вашего использования веб-сайта с целью создания отчетов об активности веб-сайта для оператора веб-сайта и для предоставления дополнительных услуг, связанных с использованием веб-сайта и использованием Интернета. IP-адрес, переданный вашим браузером в рамках Google Analytics, не будет объединен с другими данными Google.Вы можете предотвратить сохранение файлов cookie с помощью соответствующей настройки в программном обеспечении вашего браузера; однако мы прямо указываем на то, что в этом случае вы не сможете использовать все функции этого веб-сайта в полной мере. Кроме того, вы также можете предотвратить запись данных, сгенерированных cookie-файлами и относящихся к использованию вами веб-сайта (включая ваш IP-адрес), Google и обработку этих данных Google, загрузив и установив подключаемый модуль браузера в следующих условиях: ссылка: инструменты.google.com/dlpage/gaoptout

Персонализация

HERADESIGN® Baffle basic — Love That Design

AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCook IslandsCosta RicaCroatia (Hrvatska) CubaCyprusCzech RepublicDemocratic Республика из CongoDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrance, MetropolitanFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard и острова Макдональд, Гондурас, Гонконг, Венгрия, Исландия, Индия. aIndonesiaIran (Исламская Республика) IraqIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRepublic из CongoReunionRomaniaRussian FederationRwandaSaint Киттс и NevisSaint LuciaSaint Винсент и ГренадиныСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеSi нгапурСловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Грузия Южные Сандвичевы островаЮжный СуданИспанияШри-ЛанкаSt.Елена Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Внешние малые islandsUruguayUzbekistanVanuatuVatican города StateVenezuelaVietnamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemenZambiaZimbabwe

СТРАНА *

Knauf Design — Knauf Design — Electrolux

Weiter

Electrolux, Ротенбург-об-дер-Таубер

Цветной перегородочный потолок в центре для посетителей и специалистов Electrolux

TasteLab: Первоклассная акустика в сочетании с качеством оптики.В тесном сотрудничестве с профессором Мартином Шротом, архитектурная фирма которого занималась дизайном Taste Lab, Knauf разработала акустические перегородки, которые были полностью напечатаны цифровой печатью. После окраски панели были фрезерованы на обратной стороне и согнуты в столярной мастерской Meissner в Нойзитце.

Было создано 660 различных перегородок, напечатанных на обеих сторонах, изготовленных из элементов длиной 2,5 м, прикрепленных к потолку в соответствии с точным планом. Картон-основа имеет особую консистенцию и 100% -ную влагостойкость.Это означает, что перегородка постоянно сохраняет форму даже при постоянной высокой влажности и температуре от 0 ° до 40 ° C. Кроме того, она обладает высокой звукопоглощающей способностью.

Описание проекта

Цифровая печать Knauf Design на панелях AMF оказалась оптимальным решением для объединения акустики, технологий и визуальных эффектов в новой лаборатории TasteLab от Electrolux.

Архитектурный цветной перегородочный потолок наилучшим образом сочетает в себе требования технологии дома, а также ориентацию и расположение различных помещений центра для посетителей и центра компетенции.

Помимо быстрой установки, 660 различных перегородок также имеют высокую оценку, отражая корпоративную идентичность TasteLab и индивидуально поддерживая различные функции нового здания, так что различные бизнес-подразделения также визуально представлены. Кроме того, перегородка создает отличную акустику во всем TasteLab.

Применение этой системы представляет собой функциональное, экономичное решение, которое обеспечивает уникальные идеи и впечатления для посетителей TasteLab.

Доска строительной информации

Клиент: Electrolux, Ротенбург-об-дер-Таубер
Архитектура: ArchitekturSTUDIO Проф. Мартин Шрот, Ротенбург-об-дер-Таубер
Исполнение: Schreinerei Reiner and Volker Meissner, Neusitz
Поставщик: Knauf Riessler GmbH & Co. KG
: Техническая группа Knauf Design

Наши примеры из практики

Гармоничный звук
Комнаты должны быть функциональными, эстетичными, хорошо организованными и хорошо звучащими.Будь то церковь, спортивный зал, аудитория или учебный класс — каждая комната уникальна и требует своей звуковой концепции. Строительные материалы для интерьера Knauf Design позволяют не только спроектировать привлекательные потолки и стены, но и реализовать особые акустические идеи.
Узнать больше об акустике
Строительные материалы классов A1 и A2 — испытаны в комбинации
Классы A1 и A2-s1, d0 Продукция KNAUF Design соответствует самым строгим критериям противопожарной защиты композитных строительных материалов.Состоящие из неорганических негорючих материалов с покрытием и усилением с низким содержанием горючих материалов, они являются лучшим выбором для огнестойких композитных строительных материалов.
Подробнее о строительных материалах класса А2

Calthorpe Park School | Knauf AMF

Calthorpe Park — популярная средняя школа во Флите.Чтобы приспособиться к растущему числу учеников, местные власти Хэмпшира запустили амбициозную программу строительства, чтобы увеличить вместимость школы до 1450 учеников. Этот современный комплекс включает в себя новый блок из 14 классных комнат, библиотеку, приемную, технологический и художественный классы, столовую и многофункциональный зал. Решения Knauf AMF для потолков и стен были выбраны для обеспечения исключительного акустического контроля и снижения энергопотребления школы.

Новые здания спроектированы таким образом, чтобы сберегать энергию и выделять меньше CO2.В школе установлены бетонные перекрытия, чтобы снизить потребность в охлаждении и обогреве и сделать эти помещения более энергоэффективными. Вертикальные перегородки Thermatex Alpha крепятся к бетонной поверхности, чтобы воздух мог свободно циркулировать и в то же время обеспечивать акустический контроль.

Стив Дженнер, директор MTEC Walling, установил перегородки и потолки Knauf AMF и был очень впечатлен. «Все изделия устанавливаются быстро, особенно подвесные перегородки, которые были смонтированы с помощью регулируемой проволочной арматуры, поставляемой Knauf AMF.Если поверхность потолка неровная, эта фурнитура позволяет легко отрегулировать ряды перегородок на одинаковую высоту и уровень. Мы рекомендуем Knauf AMF для будущих проектов ».

Перегородки

Thermatex Alpha идеально подходят для усиления акустики в зонах с тепловыми массами или там, где требуется частый и беспрепятственный доступ к услугам.

Внутренняя архитектура состоит из ряда твердых материалов, включая стекло и бетон, которые могут создавать плохую акустику. Чтобы противостоять этому, были установлены перегородки Thermatex Alpha, обеспечивающие необходимое звукопоглощение, помогающие снизить уровень реверберации и улучшить разборчивость речи.Перегородки — универсальное решение для управления звуком. Изменяя расстояние между рядами перегородок или размер каждой перегородки, можно достичь правильных акустических характеристик.

Перегородки Thermatex Alpha имеют гладкий, белый, элегантный вид. Они легкие и обладают звукопоглощением класса А. Отдельные панели, подвешенные на незаметных кабельных подвесках, кажутся парящими в воздухе.

Стеновые панели

Acoustic Thermatex Alpha были установлены для обеспечения дополнительного звукопоглощения: «Внутренние кирпичные стены не доходят до потолка, и мы использовали изоляцию, чтобы заполнить щели.Чтобы в комнатах не было постороннего постороннего шума, мы выбрали стеновые панели Thermatex Alpha в качестве звуковых барьеров ».

Стеновые панели Thermatex Alpha обеспечивают высочайший класс звукопоглощения, класс A. В сочетании с потолочными перегородками стеновые панели обеспечивают отличную звукоизоляцию между помещениями. Это приводит к более тихой учебной среде, где учителя и ученики могут ясно слышать друг друга, что повышает эффективность работы и благополучие.

Knauf AMF имеет большой опыт в области улучшения качества звука в учебных заведениях.Для получения экспертной помощи и совета по вашему проекту свяжитесь с региональным менеджером по адресу [email protected] или посетите сайт www.knaufamf.co.uk

THERMATEX Baffles (Knauf Ceiling Solutions)

AMF Baffles — это креативное решение, придающее помещению эффективную акустику, даже когда имеющихся поверхностей потолка и стен недостаточно для оптимального звукопоглощения.

Использование стекла и бетона, особенно в современной архитектуре, означает, что для акустического использования доступно ограниченное количество поверхностей. Система перегородок предлагает очень хорошую возможность поглощения звука и устойчивого улучшения акустики помещения.

Ретроспективная акустическая оптимизация зданий часто бывает очень дорогой. Установка подвесного потолка не всегда позволяет отрегулировать время реверберации комнаты до приемлемого уровня. Решения для перегородок от AMF можно быстро и легко модернизировать, и, кроме того, они предлагают множество возможностей архитектурного проектирования, отвечающих самым высоким требованиям дизайна.

Чтобы найти подходящее решение, архитекторы и дизайнеры Knauf AMF работают в партнерстве, чтобы предоставить помощь и совет. Команда обученных экспертов помогает клиентам найти идеальное, быстрое и легкое дооснащающееся решение для любого дизайна помещения и акустической ситуации.

Классическая белая поверхность с флисовым покрытием серии THERMATEX® Baffle Classic объединяет функциональность с вневременной простой эстетикой. Таким образом, система особенно подходит для приложений, где большое значение придается простому, сдержанному внешнему виду без отказа от оптимальной акустики помещения.THERMATEX® Baffle Color предлагает широкий выбор вариантов дизайна. Акустический флис с фасадной облицовкой доступен в различных цветах и может быть любым сочетанием, придавая каждой комнате уникальный, неповторимый дизайн и отвечающий самым высоким акустическим требованиям.
Эксклюзивные продукты THERMATEX® Baffle открывают новый уровень качества с точки зрения дизайна и эстетики. Система перегородок с высокой абсорбирующей способностью не только обеспечивает превосходную акустику помещения, но также предлагает почти бесконечное количество возможностей для яркого и современного дизайна интерьера.Поверхность с флисовым покрытием может быть напечатана в соответствии с вашими требованиями, предлагая высокую степень индивидуальности и свободу дизайна.

09 22 00 — Опоры для гипса и гипсокартона
09 50 00 — Потолки
09 51 00 — Акустические потолки
09 53 00 — Акустические потолочные подвесные узлы
09 54 00 — Специальные потолки
09 56 00 — Фактурные потолки
09 57 00 — Потолки специального назначения

Knauf AMF осваивает науку звука

Университет Сандерленда трансформирует свой городской кампус с помощью серии знаковых строительных проектов.Университет имеет тесные связи с промышленностью и международно признан за свой большой послужной список в области фармации, фармацевтических наук, биомедицинских наук и наук об окружающей среде.

Опираясь на эту позицию, Университет инвестировал 8,5 миллионов фунтов стерлингов в реконструкцию своего Научного комплекса, чтобы он стал одним из самых современных и хорошо оборудованных помещений в Великобритании. Первую фазу Комплекса, поставленную главным подрядчиком Clugston Construction, открыл известный профессор наук лорд Роберт Уинстон.С тех пор устаревшие офисы и научные помещения были преобразованы в интегрированные многопрофильные учебные лаборатории с большими помещениями для подготовки.

Перегородки и потолочная плитка Knauf AMF были выбраны за их высочайшее качество, превосходный акустический контроль и огнестойкость.

Пол Барроуклифф из Clugston Construction объясняет, как Knauf AMF помогла удовлетворить критерии клиента. «Мы изменили спецификацию потолка на Knauf AMF, чтобы предоставить клиенту высококачественный продукт в рамках бюджета.Все пришло вовремя, что помогло нам уложиться в сжатые сроки строительства. Заказчик очень доволен готовыми лабораториями ».

Подрядчик по потолку, A.S. Компания Crocker Plasterers рекомендовала Knauf AMF для проекта, как объясняет директор Фил Уилсон:

«Мы работали с продуктами Knauf AMF в прошлом и обнаружили, что они отличаются хорошей ценой, способностью доставлять товар вовремя и всегда соответствовать заданным критериям. Я без проблем рекомендую Knauf AMF и их продукцию.”

Лаборатории представляют собой большие помещения, оборудованные множеством твердых материалов, включая стекло и бетон, которые могут создавать плохую акустику. Чтобы противостоять этому, были установлены перегородки Knauf AMF, обеспечивающие необходимое звукопоглощение, помогающие снизить уровень реверберации и улучшить разборчивость речи. Перегородки — универсальное решение для управления звуком. Изменяя расстояние между рядами перегородок или размер перегородок, можно добиться различных акустических характеристик.Перегородки Knauf AMF также идеально подходят для усиления акустики в зонах тепловых масс или там, где требуется частый и беспрепятственный доступ к услугам.

Каждая перегородка состоит из двух звукопоглощающих панелей, установленных вплотную друг к другу в раме. Панели долговечны и обладают отличной огнестойкостью. Поверхность гладкая и имеет элегантный вид. Для свободы дизайна и рама, и панель могут быть окрашены в различные цвета. Каждая перегородка подвешена на незаметных подвесах для кабелей, что создает впечатление невесомой элегантной конструкции, подчеркивая современный дизайн лабораторий.

Подвесные потолки Thermatex Alpha Hygena

устанавливаются над перегородками для обеспечения дополнительного звукового контроля класса А. Гладкая белая поверхность придает этой потолочной плитке элегантный вид, который эстетично вписывается в интерьер лаборатории. Hygena имеет антимикробное покрытие, которое может противостоять бактериям и грибкам, что делает его идеальным потолком для больниц, медицинских учреждений, кухонь и лабораторий.

Knauf перегородки: Монтаж перегородки из гипсокартона (ГКЛ) с обшивкой из КНАУФ-листов

ТД Стройматериалы — Перегородка с двухслойными обшивками из КНАУФ листов на одинарном металлическом каркасе С 112

Описание

Применение

ТД Стройматериалы — Перегородка с двухслойными обшивками из КНАУФ суперлистов на одинарном металлическом каркасе С 362

Описание

Применение

Стандарты перегородок по единой классификации кнауф. Монтаж гипсокартонных перегородок кнауф Серия кнауф перегородки гкл

Состав комплектной системы

Область применения

Типы перегородок и особенности монтажа

Перегородка С112

Монтаж перегородки С112

Обшивка гипсокартоном перегородки С112

Серии перегородок (по классификации КНАУФ)

Инструмент и крепеж

Этапы монтажа

Теплоизоляция Knauf Insulation Акустическая перегородка плита 1250x610x50 мм 24 штуки в упаковке

Теплоизоляция Knauf Insulation Акустическая перегородка плита 1250x610x50 мм 24 штуки в упаковке

Применение теплоизоляции Knauf Insulation Акустическая перегородка плита:

Кнауф противопожарные перегородки

Гипсокартонные противопожарные перегородки

Общие свойства ГКЛ и требования к противопожарным перегородкам

Структура противопожарных перегородок из ГКЛ

Особенности монтажа ПП перегородок из ГКЛ

Перегородки «Кнауф»: технические характеристики, устройство, чертежи, технология монтажа

Достоинства

Устройство перегородок “Кнауф”

Разновидности

Типы профилей

Варианты облицовки

Технология монтажа перегородок “Кнауф”

Утепление и обшивка гипсокартоном

Огнеупорные гипсокартонные перегородки

Классификация ПП

ГКЛ огнестойкий влагостойкий Кнауф перегородки 12мм*1200мм*2500мм

Калькулятор расчета перегородки из гипсокартона КНАУФ с однослойной обшивкой на металлическом каркасе

KNAUF Акустическая перегородка

Акустическая Перегородка

Применение

Перегородки

Подвесные акустические потолки

Акустические полы

Технические характеристики

Коэффициенты звукопоглощения материалов α(f)

Металлические перегородки | Потолочные решения Armstrong

Статистика

Персонализация

Перегородки Optima | Потолочные решения Armstrong

Статистика

Персонализация

HERADESIGN® Baffle basic — Love That Design

Knauf Design — Knauf Design — Electrolux

Electrolux, Ротенбург-об-дер-Таубер

Цветной перегородочный потолок в центре для посетителей и специалистов Electrolux

Описание проекта

Доска строительной информации

Наши примеры из практики

Гармоничный звук

Строительные материалы классов A1 и A2 — испытаны в комбинации

Calthorpe Park School | Knauf AMF

THERMATEX Baffles (Knauf Ceiling Solutions)

Knauf AMF осваивает науку звука

Добавить комментарий Отменить ответ

ГКЛ огнестойкий влагостойкий Кнауф перегородки 12мм1200мм2500мм
