Секреты системы «труба в трубе». Часть 2-я

В предыдущем материале мы начали разговор о коаксиальных дымоходах — одном из популярнейших типов дымоотводящих систем. Устройство такой системы, ее принцип действия и преимущества мы уже разобрали. Теперь предлагаем познакомиться с особенностями и правилами монтажа.

Инструкция превыше всего!

Соединение элементов коаксиального дымохода — раструбное. В качестве уплотнения используют силиконовые прокладки, которые не поддаются воздействию горячего воздуха.

Собирая систему, нужно руководствоваться определенными правилами. Опытные монтажники их знают и всегда руководствуются требованиями и правилами, которые описывают производители. Общие требования будут примерно одинаковыми для большинства коаксиальных дымоходных систем.

Есть два варианта монтажа коаксиального дымохода — вертикальный и горизонтальный. Второй вариант предпочтительнее, но для этого надо, чтобы котел был оснащен принудительной вентиляцией. В частных домах вертикальные конструкции используются, только если вывести дымоотводный канал через стену никак нельзя. Препятствовать этому может, например, близко расположенное к выводной трубе окно, или рядом стоящая другая постройка.

Фото: stroy-podskazka.ru

Максимальная длина горизонтально установленного дымохода должна быть не более трех метров.

При монтаже дымоотвода лучше работать в перчатках: трубы могут быть острыми. А для укрепления и герметизации можно использовать только огнеупорные материалы.

Основные принципы монтажа

1. Сначала выбирается место для котла и трубы. Монтаж котла и дымохода надо делать одновременно. Дымоход размещается на метр — полтора выше котла. По отношению к земле выход дымохода должен располагаться не менее чем в двух метрах.
2. Расстояние от конька крыши дома до сечения дымоотводящего канала должно быть не менее 0,5 метра для частного дома.
3. Расстояние от окон, вентиляционных отверстий и дверей выход дымоходной трубы должен располагаться не менее чем в полуметре. Окна, которые располагаются выше него (например, окна второго этажа), должны быть минимум в метре. Иначе есть риск того, что отводимые газы будут попадать в помещение.
4. От выхода коаксиального дымохода до соседней постройки должно быть более 8 метров. Если на трубе будет установлен дефлектор, это расстояние сокращается до 2 метров, если соседняя стена глухая, и до 5 — если в ней есть окна.
5. При монтаже сначала сверлится отверстие в стене под вывод коаксиальной трубы. Для этого нужно тщательно вымерить диаметр.
6. Трубу надо вывести в отверстие и соединить с котлом с помощью хомута. При сборке частей дымохода надо соблюдать небольшой угол по отношению друг к другу и к земле — так, чтобы конденсат стекал наружу, а не в котел.
7. Отверстие с выведенной трубой герметизируется вокруг дымохода монтажной пеной.
8. Если труба выводится через крышу (а дымоход, соответственно, вертикальный) — надо использовать изолирующие патрубки и негорючую изоляцию. Чтобы дымоотводящий канал не соприкасался с фрагментами кровельного пирога, его заключают в защитный кожух.
9. Перед финальным запуском работы нужно будет сделать проверочный.

Еще несколько тонкостей

В процессе сборки дымохода каждая последующая деталь закрепляется в предыдущей так, чтобы не образовывалось препятствий, мешающих движению выводимых газов. Все элементы должны плотно прилегать друг к другу, и каждая последующая деталь должна входить внутрь предыдущей на расстояние, равное не менее чем половине диаметра сечения канала.

Фото: stroy-podskazka.ru

Обязательно используются переходные узлы, а стыки двух элементов жестко закрепляются хомутами. При этом категорически не рекомендуется использовать собственноручно сделанные переходники, подмотки из ленты или уплотнения из герметика. «На коленке», с использованием подручных средств такую технически серьезную вещь, как дымоход, собирать нельзя, иначе его эксплуатация будет попросту опасной!

Выходящий наружу участок горизонтального дымохода наклоняется на 3 градуса вниз (для отвода конденсата).

На всем протяжении дымоходного канала должно быть не более двух сгибов, иначе удаление продуктов сгорания будет затруднено.

Ревизионные участки, переходники и устройство для сброса конденсата должны быть легко доступны для периодического осмотра: да, коаксиальный дымоход, как и все другие типы дымоотводящих систем нуждается в периодическом осмотре и техобслуживании.

Если горизонтальный дымоход выходит в место, где преобладает ветер, направление которого противоположно направлению отвода дыма, то на выходе трубы нужно поставить жестяной заслон (между ним и выходным отверстием должно быть минимум 40 сантиметров).

Дефлекторная решетка рекомендуется к установке на коаксиальных дымоходах, которые возвышаются над уровнем земли менее чем на 1,8 метра.

Если нужно обвести конструкцию трубы вокруг препятствия, нужно использовать специально предназначенные для этого колена.

Фото: stroy-podskazka.ru

И, наконец, главное: в сборке дымоотводящей системы мелочей не бывает. Поэтому лучше не рисковать и не заниматься этим самостоятельно (хотя кажется, что это просто — как собрать конструктор). Если дымоход собирает профессиональная бригада, которая знает все тонкости и соблюдает все правила, то система честно прослужит долгие годы, будет эффективной и безопасной!

Людмила Губаева

Недвижимость Татарстан

Длина коаксиального дымохода | Длины дымоходных труб

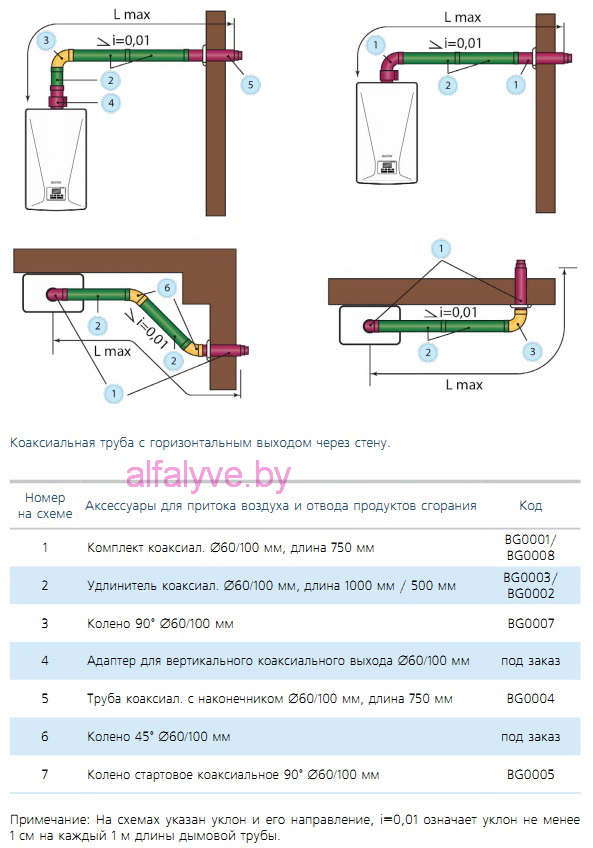

Наиболее распространённый и простой вариант монтажа коаксиального дымохода — вывод коаксиальной трубы через стену помещения (горизонтальный дымоход). Согласно существующим нормам и правилам, длина коаксиального дымохода при горизонтальной установке не может быть безграничной — как правило (за редким исключением) в среднем она составляет 4 метра. Справедливости ради нужно сказать, что существуют газовые котлы, для которых допускается длина коаксиальной трубы и до 8-10 метров. Однако, подобные теплогенераторы имеют очень высокую стоимость и редко встречаются на практике.
Итак, длина коаксиальной трубы напрямую зависит от мощности и технических характеристик газового котла, количества разнонаправленных участков в системе дымоудаления (использование колен, отводов) и т.д. Самый правильный способ не ошибиться с протяженностью системы — придерживаться информации, которая указана в техническом паспорте газового котла — в этом документе всегда прописана и оптимальная длина дымохода для данного конкретного устройства.
Чтобы правильно рассчитать длину дымохода необходимо учитывать и ещё один важный момент.
Довольно часто встречаются случаи, когда дымоходной трубе необходимо изменить своё направление (например, обогнуть какое-либо препятствие), то есть когда нужно организовать поворот коаксиального дымохода. Для этого в системе дымоудаления используются специальные поворотные элементы дымохода — отводы (поворотные колена). И в таких ситуациях нужно знать, что максимальная длина коаксиального дымохода напрямую зависит от количества таких элементов в системе. Дело в том, что колена и отводы создают дополнительное сопротивление дымовым газам и воздушным массам. Поэтому допустимая длина коаксиального дымохода в случае применения подобных поворотных элементов определяется следующим образом:

Отвод 90 градусов уменьшает длину коаксиальной трубы на 1,0 метр;
Отвод 45 градусов уменьшает длину коаксиальной трубы на 0,5 метра;
(Стартовое колено на выходе из самого котла здесь не учитывается!)

Соответственно, для ответа на вопрос «какой длины может быть коаксиальный дымоход?» необходимо обязательно ознакомиться с технической документацией, а также учитывать количество разнонаправленных участков (углов) в системе дымоудаления. По общим рекомендациям при организации коаксиального дымоудаления в принципе не рекомендуется использовать более 2-х колен (это считается оптимальным вариантом). Если всё же при обустройстве дымоотвода без коаксиальных отводов обойтись нельзя, то в таких ситуациях длина коаксиального дымохода для газовых котлов не должна быть больше 3-х метров.
Итак, мы выяснили, что максимальная длина коаксиальной трубы при горизонтальном монтаже напрямую зависит от количества углов (поворотов) в системе и должна соответствовать рекомендациям, указанным в техпаспорте котла.
Несколько слов нужно сказать о длине коаксиального дымохода на улице, то есть про наружный участок системы дымоудаления. Минимальная длина коаксиального дымохода (длина наружного участка трубы) должна быть больше 30 см. Здесь, прежде всего, необходимо руководствоваться характеристиками самой системы (у разных моделей минимальная длина трубы, выходящей на улицу, может варьироваться). Во внимание также принимается и расположение соседних строений и объектов (расстояние до стоящего рядом здания), наличие деревьев, заборов и т.п.
Отвод продуктов горения при работе газового котла с закрытой камерой сгорания может осуществляться с помощью коаксиального дымохода, установленного и вертикально — когда вертикальная коаксиальная труба выводится через крышу. Длина вертикального коаксиального дымохода чаще всего превышает 5 метров. Здесь также необходимо принимать во внимание наличие в конструкции поворотных колен – как и в случае с горизонтальным выводом трубы, при вертикальном дымоудалении не рекомендуется использовать более 2-х углов.
В данной статье мы рассмотрели такое понятие как «длина дымохода» коаксиального типа и выяснили, что этот параметр в большинстве случаев ограничен 5-ю метрами. Для получения большей длины дымоходных труб стоит рассмотреть раздельную систему дымоудаления, которая может достигать 30 метров в длину и более.

Если у Вас возникли вопросы по системам дымоудаления для настенных газовых котлов или необходима консультация специалистов — обращайтесь в компанию УТДК! Мы будем рады помочь Вам!
Наш адрес: 195027, г. Санкт-Петербург, Складская ул, дом № 6, корпус Б.
Контактные телефоны:
☎ 8 (812) 467-35-63 — Розничный отдел
☎ 8 (812) 389-66-42 — Оптовый отдел

Правила устройства коаксиального дымохода для газового котла

• Проект
• Преимущества
• Правила устройства коаксиального дымохода для газового котла
• Процедура установки
• Стоковая видеозапись

При установке любого отопительного котла (за исключением электрического) необходимо позаботиться о системе дымоудаления и притоке кислорода, который необходим для поддержания процесса горения топлива. Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. При этом классическая схема вывода продуктов сгорания совершенно бесполезна. Достаточно коаксиального дымохода. В этой статье мы рассмотрим все правила установки коаксиального дымохода для газового котла.

к оглавлению ↑

Конструкция

Значение слова «коаксиальный» означает «коаксиальный». Это две трубки, вставленные одна в другую и выведенные наружу. Изнутри трубы не соприкасаются друг с другом благодаря системе перемычек.

Причиной тому является различное назначение трубок:

• Малые — предназначены для отвода продуктов, образующихся при сгорании топлива.
• Большой нужен для подачи воздуха, а значит и кислорода, в камеру сгорания.

Получается, что свежий воздух и продукты горения не смешиваются друг с другом. Такая система надежно утеплена, а воздух из помещения не смешивается с газами в дымоходе.

Важно! Наиболее распространены коаксиальные конструкции горизонтальные, хотя, в принципе, можно оборудовать и вертикальный дымоход.

к оглавлению ↑

Преимущества

Основным преимуществом этой конструкции является ее универсальность. Может использоваться для всех разновидностей отопительных котлов. Наиболее эффективной операцией является установка коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и принудительной тягой. Сам котел может быть настенного или напольного типа.

Вот еще несколько преимуществ:

• Расположение горизонтальное. Нет необходимости пробивать дыру в крыше. Достаточно вывести трубу из окна или проделать отверстие в ближайшей к котлу стене.
• Система дымохода изолирована и не связана с воздухом в помещении. Нет риска попадания угарного газа в помещение.
• Воздух, поступающий с улицы, подходит к камере сгорания уже подогретым за счет того, что соприкасается с раскаленным дымоходом. Это помогает увеличить КПД котла.
• Простая установка коаксиального дымохода. Работа по его обустройству не требует особой сноровки и специальных знаний.
• Безопасность. Коаксиальный воздуховод надежно защищен от пожароопасности, так как система охлаждается относительно холодным воздухом с улицы.
• Нет необходимости оборудовать отдельную котельную. Для установки котла подойдет любое удобное для вас место – кухня, прихожая, пристройка или подвал.

к оглавлению ↑

Правила устройства коаксиального дымохода для газового котла

Если планируется обустройство коаксиальной системы дымоудаления, необходимо придерживаться правил монтажа и техники безопасности. Это позволит избежать даже самых маленьких рисков, связанных с попаданием выхлопных газов в помещение:

• Максимальная длина отводной вертикальной трубы в коаксиальном дымоходе 3 м. Иногда встречаются дымоходы большей (до 5 м) длины. Например, это касается монтажа коаксиальной трубы двухконтурного газового котла Ferroli напольного типа.
• Труба выведена на улицу горизонтально. При этом максимальная длина горизонтального участка составляет 1 м.
• При установке принудительной тяги вентилятора нет необходимости обустраивать вертикальную секцию.
• Высота выхода газохода над поверхностью земли от 2 м, а относительно котельного агрегата превышение от 1,5 м.
• Минимальное расстояние выхода трубы дымохода от любого оконного или дверного проема, а также вентиляционных решеток — 0,5 м.
• Выход трубы коаксиального газохода нежелательно обустраивать под окном. Но если без него не обойтись, минимальное расстояние между выходом дымохода и окном 1,0 м.
• Небольшой наклон трубы обеспечивает отвод конденсата.

Уклон дымохода

В этом вопросе нет единого мнения:

• Наиболее распространенная рекомендация – наклон труб «от котла». В общем, это вполне логично. Конденсат, образующийся при работе котла, вытекает, а не поступает в котел. Однако такая система безотказно работает до сильных морозов. В зимние холода стекающий конденсат просто замерзает, иногда даже внутри трубы. Все это ухудшает забор воздуха для топливной камеры.
• Тем не менее, необходимо принять решение о наклоне трубы в сторону котла. Для решения проблемы попадания конденсата в котел устанавливается дополнительный бак для конденсата.

Изолирован ли дымоход?

Дело в том, что изоляция дымоходов не решает проблему. Все равно конденсат замерзает. Эту проблему можно решить более эффективно, если немного укоротить внутреннюю трубу. Естественно, это верно, если трубы от котла идут под наклоном.

к оглавлению ↑

Порядок монтажа

В отличие от обычного вертикального дымохода коаксиальная система не требует каких-либо профессиональных навыков при монтаже. Но при этом нужно четко следовать инструкции. Только так можно добиться полной безопасности.

Монтаж коаксиального дымохода для газового котла выполняется по следующему алгоритму:

• Определяемся с местом расположения котла. Настенные модели располагаются на наружных стенах, напольные на небольшом возвышении.

Важно! Превышение отвода на стене над котлом по правилам составляет 1,5 м и более. Диаметр отверстия в стене должен быть немного больше диаметра наружной трубы.

• Для соединения дымохода с котлом устанавливается специальный элемент. Все стыки и повороты скрепляются хомутами. При этом нельзя использовать ни герметики, ни клейкие ленты.

Важно! Количество поворотных колен на всю систему не должно превышать 2.

• Канал просверленного в стене отверстия заложен утеплителем.
• Закрепите трубопровод на стене с помощью скоб.

к оглавлению ↑

Видеоматериал

Соотношение доступной цены, простоты монтажа, длительного срока службы и эффективности сделали коаксиальные трубопроводы очень популярными. Если вы тоже решили отдать предпочтение именно таким, обязательно соблюдайте правила установки, приведенные в статье.
