Коэффициент теплосопротивления: коэффициент сопротивления теплопередачи и коэффициент теплопроводности сопротивления теплопередаче?

Содержание

Определение коэффициента теплопередачи материалов

Для чего подбирают определенную толщину стены дома?

 Естественно для обеспечения необходимых условий проживания:

— прочности и устойчивости;
— её теплотехнических характеристик;
— комфортности проживания в помещении со стенами из данного материала.

Согласно СНИПу 23-02-2003 нормативное значение сопротивления теплопередаче внешней стены дома зависит от региона. В таблице  необходимое сопротивление теплопередаче наружней стены в Красноярске будет 4,84 м2·°C/В.

Вычисляем реальное сопротивление теплопередачи стены дома

Значение коэффициента теплопередачи стен зависит от типа и толщины каждого отдельно взятого материала, используемого для их возведения. Для определения этого коэффициента используют показатель Λ — W/(m²·K), т.е нужно разделить толщину материала (м) на коэффициент теплопроводности.

Пример:
Определим коэффициент теплопередачи наружней стены из 3D-панелей



Пенополистирол ПСБ-С-25 — 300 мм

Цементная штукатурка — 250 мм







1. В первую очередь следует определить коэффициенты теплопроводности применяемых материалов. Выбираем из таблицы:
пенополистирол ПСБ-С25   — 0,038  Вт/м*К
штукатурка цементная            — 0,9 Вт/м*К

2. Теперь определяем коэффициенты сопротивления теплопередачи по формуле:

R =D/λ, где D — толщина слоя в м;  λ — коэффициент теплопроводности W/(m²·K) взятый из таблицы

0,30 / 0,038 = 7,89
0,25 / 0,9 = 0,28

Наименование материалаТолщина материала, мКоэффициент теплопроводности, Вт/м*ККоэффициент сопротивление теплопередачи, м2 °С/Вт
Пенополистирол ПСБ-С250,300,0387,89
Штукатурка цементная0,250,90,28

3. Теперь просуммируем полученные величины и узнаем общий коэффициент сопротивление теплопередачи наружней стены 7,89 + 0,28 = 8,17 W/(m²·K)

Коэффициент сопротивление теплопередачи наружной стены из 3D-панелей  8,17 W/(m²·K) Рекомендуемое значение для Красноярска 4,84 (из таблицы), таким образом стена из 3D-панелей не только удовлетворяет «строгому» СНиП 23-02-2003, но и превосходит этот показатель, что гарантирует комфортное проживание в таком доме и позволяет экономить ваши деньги на отоплении и кондиционировании.

Определяем толщину стены из других строительных материалов что бы она соответствовала коэффициенту сопротивление теплопередачи наружней стены 8,17 W/(m²·K), как в 3D-панелях.

Используем формулу: D=λ*R, где
D — толщина слоя в м;
λ — коэффициент теплопроводности, W/(m²·K) взятый из таблицы;
R — Коэффициент сопротивление теплопередачи, м2 °С/Вт (в нашем случае это 8,17)

Наименование материалаКоэффициент теплопроводности, Вт/м*КТолщина стены, м
3D-панель0,55
Липа, береза, клен, дуб (15% влажности)0,151,23
Керамзитобетон0,21,63
Пенобетон 1000 кг/м30,32,45
Сосна и ель вдоль волокон0,352,86
Дуб вдоль волокон0,413,35
Кладка из кирпича на цементно-песчасном растворе0,877,11
Железобетон1,713,89

Мы видим из таблицы, что при одинаковом коэффициенте сопротивление теплопередачи 8,17 м2 °С/Вт толщина стен из различных строительных материалов разная, что влияет на размеры и стоимость дома.

Толщина стен из 3D-панелей 550 мм, а если взять кирпич без утеплителя то нужно стоить стену толщиной 7110 мм.





Коэффициент теплопроводности теплоизоляционных материалов

Одной из основных характеристик теплоизоляционных материалов является теплопроводность. Почти у всех есть понимание, что чем она меньше, тем лучше. Но что означает этот термин и что он нам дает? Как сравнить два типа изоляции, используя этот параметр? Предлагаем разобраться

Что такое коэффициент теплопроводности?

Согласно определения в своде правил СП 61.13330.2012:

Коэффициент теплопроводности — количество тепла, которое передается за единицу времени на единицу площади поверхности при температурном градиенте (изменении температуры), равном единице. Обозначается символом λ (лямбда), единица измерения Вт/(м·К).

Само свойство теплопроводности определяет способность материалов передавать тепловую энергию от более горячего тела к более холодному.

От чего зависит коэффициент?

При изучении данной характеристики было определено, что существует зависимость коэффициента теплопроводности от температуры и других параметров:

  • параметров состояния — температуры, давления
  • свойств — плотность, влажность, структуры

При изменении данных свойств и параметров меняется и теплопроводность.

Обозначение λ0 определяет коэффициент теплопроводности, который получен при испытаниях при температуре 0 °С. При этом температура является среднеарифметическим значением от: (температура на внешней поверхности изоляционного материала + температура на изолируемой поверхности)/2.

По аналогии λ20 — это коэффициент полученный при проведении замеров при температуре 20 °С.

Как это использовать на практике?

Данная характеристика позволяет определить возможность использования теплоизоляции в определенных условиях. Кроме того, Вы можете сравнивать различные виды теплоизоляционных материалов и выбирать наиболее подходящий.

Коэффициент теплопроводности теплоизоляционных материалов

1. Вспененный полиэтилен. Сравнивая продукцию из вспененного полиэтилена можно определить, что при температуре 10 °С минимальным коэффициентом теплопроводности будет обладать теплоизоляция ALMALEN — 0.032 Вт/мК — 0.034 Вт/мК. Это наименьший показатель в данном классе.

2. Вспененный каучук. В данной группе теплоизоляции можно выделить AF/Armaflex — для неё λ0 ºC ≤ 0,033 Вт/(м·К).

3. Базальтовый утеплитель. При выборе материалов из базальтовой ваты, стоит обратить внимание на Цилиндры Paroc HVAC Section AluCoat T — λ10 ºC ≤ 0,034 В/(м·К).

Правильно ли сравнивать только по λ?

Прежде всего стоит сравнивать показатели, определенные при одной температуре. Существуют различные стандарты определения коэффициента. Могут отличаться «стандартные тепловые режимы»: согласно ГОСТ 7076-99 показатель определяется при 25 °С, а при использовании европейского стандарта EN 12667:2001, нормой является 10 °С.

Также учитывайте планируемые условия эксплуатации материала: влажность, возможное воздействие пара, наличие критических перепадов температуры и так далее.

Теплопроводность строительных материалов, что это, таблица

Последние годы при строительстве дома или его ремонте большое внимание уделяется энергоэффективности. При уже существующих ценах на топливо это очень актуально. Причем похоже что дальше экономия будет приобретать все большую важность. Чтобы правильно подобрать состав и толщин материалов в пироге ограждающих конструкций (стены, пол, потолок, кровля) необходимо знать теплопроводность строительных материалов. Эта характеристика указывается на упаковках с материалами, а необходима она еще на стадии проектирования. Ведь надо решить из какого материала строить стены, чем их утеплять, какой толщины должен быть каждый слой.

Содержание статьи

Что такое теплопроводность и термическое сопротивление

При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность. Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.

Диаграмма, которая иллюстрирует разницу в теплопроводности материалов

Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).

Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени

Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.

Таблица теплопроводности теплоизоляционных материалов

Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше  (а лучше — хоть немного больше) рекомендованной для вашего региона.

Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций

При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.

Наименование материалаКоэффициент теплопроводности Вт/(м·°C)
В сухом состоянииПри нормальной влажностиПри повышенной влажности
Войлок шерстяной0,036-0,0410,038-0,0440,044-0,050
Каменная минеральная вата 25-50 кг/м30,0360,0420,,045
Каменная минеральная вата 40-60 кг/м30,0350,0410,044
Каменная минеральная вата 80-125 кг/м30,0360,0420,045
Каменная минеральная вата 140-175 кг/м30,0370,0430,0456
Каменная минеральная вата 180 кг/м30,0380,0450,048
Стекловата 15 кг/м30,0460,0490,055
Стекловата 17 кг/м30,0440,0470,053
Стекловата 20 кг/м30,040,0430,048
Стекловата 30 кг/м30,040,0420,046
Стекловата 35 кг/м30,0390,0410,046
Стекловата 45 кг/м30,0390,0410,045
Стекловата 60 кг/м30,0380,0400,045
Стекловата 75 кг/м30,040,0420,047
Стекловата 85 кг/м30,0440,0460,050
Пенополистирол (пенопласт, ППС)0,036-0,0410,038-0,0440,044-0,050
Экструдированный пенополистирол (ЭППС, XPS)0,0290,0300,031
Пенобетон, газобетон на цементном растворе, 600 кг/м30,140,220,26
Пенобетон, газобетон на цементном растворе, 400 кг/м30,110,140,15
Пенобетон, газобетон на известковом растворе, 600 кг/м30,150,280,34
Пенобетон, газобетон на известковом растворе, 400 кг/м30,130,220,28
Пеностекло, крошка, 100 — 150 кг/м30,043-0,06
Пеностекло, крошка, 151 — 200 кг/м30,06-0,063
Пеностекло, крошка, 201 — 250 кг/м30,066-0,073
Пеностекло, крошка, 251 — 400 кг/м30,085-0,1
Пеноблок 100 — 120 кг/м30,043-0,045
Пеноблок 121- 170 кг/м30,05-0,062
Пеноблок 171 — 220 кг/м30,057-0,063
Пеноблок 221 — 270 кг/м30,073
Эковата0,037-0,042
Пенополиуретан (ППУ) 40 кг/м30,0290,0310,05
Пенополиуретан (ППУ) 60 кг/м30,0350,0360,041
Пенополиуретан (ППУ) 80 кг/м30,0410,0420,04
Пенополиэтилен сшитый0,031-0,038
Вакуум0
Воздух +27°C. 1 атм0,026
Ксенон0,0057
Аргон0,0177
Аэрогель (Aspen aerogels)0,014-0,021
Шлаковата0,05
Вермикулит0,064-0,074
Вспененный каучук0,033
Пробка листы 220 кг/м30,035
Пробка листы 260 кг/м30,05
Базальтовые маты, холсты0,03-0,04
Пакля0,05
Перлит, 200 кг/м30,05
Перлит вспученный, 100 кг/м30,06
Плиты льняные изоляционные, 250 кг/м30,054
Полистиролбетон, 150-500 кг/м30,052-0,145
Пробка гранулированная, 45 кг/м30,038
Пробка минеральная на битумной основе, 270-350 кг/м30,076-0,096
Пробковое покрытие для пола, 540 кг/м30,078
Пробка техническая, 50 кг/м30,037

Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП 23-02-2003, СП 50. 13330.2012, СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей. Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала.

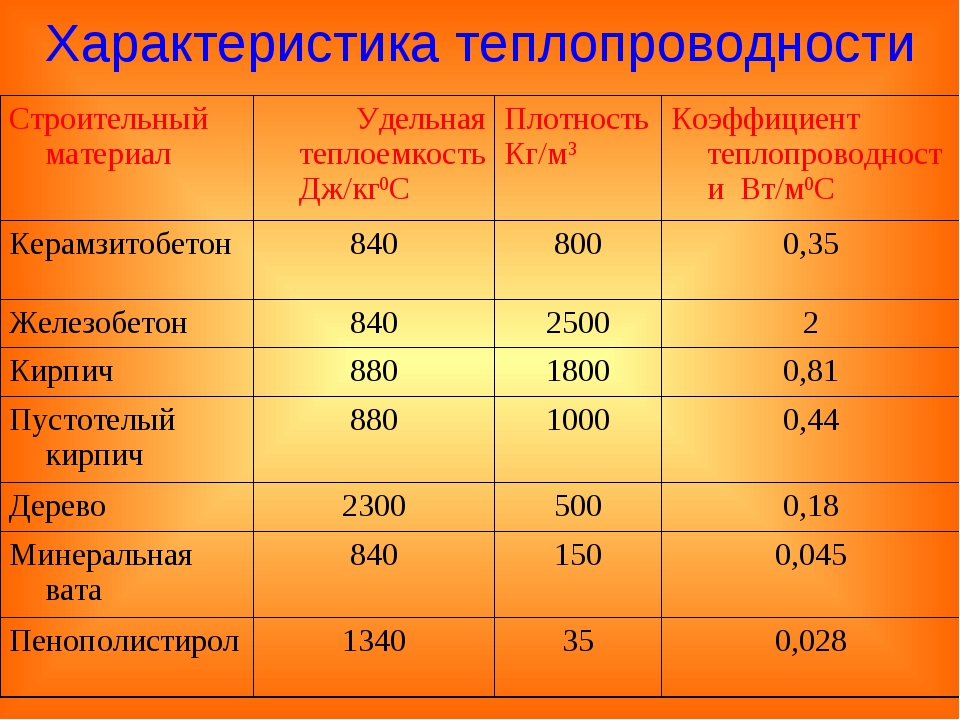

Таблица теплопроводности строительных материалов

Стены, перекрытия, пол, делать можно из разных материалов, но так повелось, что теплопроводность строительных материалов обычно сравнивают с кирпичной кладкой. Этот материал знаю все, с ним проще проводить ассоциации. Наиболее популярны диаграммы, на которых наглядно продемонстрирована разница между различными материалами. Одна такая картинка есть в предыдущем пункте, вторая — сравнение кирпичной стены и стены из бревен — приведена ниже. Именно потому для стен из кирпича и другого материала с высокой теплопроводностью выбирают теплоизоляционные материалы. Чтобы было проще подбирать, теплопроводность основных строительных материалов сведена в таблицу.

Сравнивают самые разные материалы

Название материала, плотностьКоэффициент теплопроводности
в сухом состояниипри нормальной влажностипри повышенной влажности
ЦПР (цементно-песчаный раствор)0,580,760,93
Известково-песчаный раствор0,470,70,81
Гипсовая штукатурка0,25
Пенобетон, газобетон на цементе, 600 кг/м30,140,220,26
Пенобетон, газобетон на цементе, 800 кг/м30,210,330,37
Пенобетон, газобетон на цементе, 1000 кг/м30,290,380,43
Пенобетон, газобетон на извести, 600 кг/м30,150,280,34
Пенобетон, газобетон на извести, 800 кг/м30,230,390,45
Пенобетон, газобетон на извести, 1000 кг/м30,310,480,55
Оконное стекло0,76
Арболит0,07-0,17
Бетон с природным щебнем, 2400 кг/м31,51
Легкий бетон с природной пемзой, 500-1200 кг/м30,15-0,44
Бетон на гранулированных шлаках, 1200-1800 кг/м30,35-0,58
Бетон на котельном шлаке, 1400 кг/м30,56
Бетон на каменном щебне, 2200-2500 кг/м30,9-1,5
Бетон на топливном шлаке, 1000-1800 кг/м30,3-0,7
Керамическийй блок поризованный0,2
Вермикулитобетон, 300-800 кг/м30,08-0,21
Керамзитобетон, 500 кг/м30,14
Керамзитобетон, 600 кг/м30,16
Керамзитобетон, 800 кг/м30,21
Керамзитобетон, 1000 кг/м30,27
Керамзитобетон, 1200 кг/м30,36
Керамзитобетон, 1400 кг/м30,47
Керамзитобетон, 1600 кг/м30,58
Керамзитобетон, 1800 кг/м30,66
ладка из керамического полнотелого кирпича на ЦПР0,560,70,81
Кладка из пустотелого керамического кирпича на ЦПР, 1000 кг/м3)0,350,470,52
Кладка из пустотелого керамического кирпича на ЦПР, 1300 кг/м3)0,410,520,58
Кладка из пустотелого керамического кирпича на ЦПР, 1400 кг/м3)0,470,580,64
Кладка из полнотелого силикатного кирпича на ЦПР, 1000 кг/м3)0,70,760,87
Кладка из пустотелого силикатного кирпича на ЦПР, 11 пустот0,640,70,81
Кладка из пустотелого силикатного кирпича на ЦПР, 14 пустот0,520,640,76
Известняк 1400 кг/м30,490,560,58
Известняк 1+600 кг/м30,580,730,81
Известняк 1800 кг/м30,70,931,05
Известняк 2000 кг/м30,931,161,28
Песок строительный, 1600 кг/м30,35
Гранит3,49
Мрамор2,91
Керамзит, гравий, 250 кг/м30,10,110,12
Керамзит, гравий, 300 кг/м30,1080,120,13
Керамзит, гравий, 350 кг/м30,115-0,120,1250,14
Керамзит, гравий, 400 кг/м30,120,130,145
Керамзит, гравий, 450 кг/м30,130,140,155
Керамзит, гравий, 500 кг/м30,140,150,165
Керамзит, гравий, 600 кг/м30,140,170,19
Керамзит, гравий, 800 кг/м30,18
Гипсовые плиты, 1100 кг/м30,350,500,56
Гипсовые плиты, 1350 кг/м30,230,350,41
Глина, 1600-2900 кг/м30,7-0,9
Глина огнеупорная, 1800 кг/м31,4
Керамзит, 200-800 кг/м30,1-0,18
Керамзитобетон на кварцевом песке с поризацией, 800-1200 кг/м30,23-0,41
Керамзитобетон, 500-1800 кг/м30,16-0,66
Керамзитобетон на перлитовом песке, 800-1000 кг/м30,22-0,28
Кирпич клинкерный, 1800 — 2000 кг/м30,8-0,16
Кирпич облицовочный керамический, 1800 кг/м30,93
Бутовая кладка средней плотности, 2000 кг/м31,35
Листы гипсокартона, 800 кг/м30,150,190,21
Листы гипсокартона, 1050 кг/м30,150,340,36
Фанера клеенная0,120,150,18
ДВП, ДСП, 200 кг/м30,060,070,08
ДВП, ДСП, 400 кг/м30,080,110,13
ДВП, ДСП, 600 кг/м30,110,130,16
ДВП, ДСП, 800 кг/м30,130,190,23
ДВП, ДСП, 1000 кг/м30,150,230,29
Линолеум ПВХ на теплоизолирующей основе, 1600 кг/м30,33
Линолеум ПВХ на теплоизолирующей основе, 1800 кг/м30,38
Линолеум ПВХ на тканевой основе, 1400 кг/м30,20,290,29
Линолеум ПВХ на тканевой основе, 1600 кг/м30,290,350,35
Линолеум ПВХ на тканевой основе, 1800 кг/м30,35
Листы асбоцементные плоские, 1600-1800 кг/м30,23-0,35
Ковровое покрытие, 630 кг/м30,2
Поликарбонат (листы), 1200 кг/м30,16
Полистиролбетон, 200-500 кг/м30,075-0,085
Ракушечник, 1000-1800 кг/м30,27-0,63
Стеклопластик, 1800 кг/м30,23
Черепица бетонная, 2100 кг/м31,1
Черепица керамическая, 1900 кг/м30,85
Черепица ПВХ, 2000 кг/м30,85
Известковая штукатурка, 1600 кг/м30,7
Штукатурка цементно-песчаная, 1800 кг/м31,2

Древесина — один из строительных материалов с относительно невысокой теплопроводностью. В таблице даны ориентировочные данные по разным породам. При покупке обязательно смотрите плотность и коэффициент теплопроводности. Далеко не у всех они такие, как прописаны в нормативных документах.

НаименованиеКоэффициент теплопроводности
В сухом состоянииПри нормальной влажностиПри повышенной влажности
Сосна, ель поперек волокон0,090,140,18
Сосна, ель вдоль волокон0,180,290,35
Дуб вдоль волокон0,230,350,41
Дуб поперек волокон0,100,180,23
Пробковое дерево0,035
Береза0,15
Кедр0,095
Каучук натуральный0,18
Клен0,19
Липа (15% влажности)0,15
Лиственница0,13
Опилки0,07-0,093
Пакля0,05
Паркет дубовый0,42
Паркет штучный0,23
Паркет щитовой0,17
Пихта0,1-0,26
Тополь0,17

Металлы очень хорошо проводят тепло. Именно они часто являются мостиком холода в конструкции. И это тоже надо учитывать, исключать прямой контакт используя теплоизолирующие прослойки и прокладки, которые называются термическим разрывом. Теплопроводность металлов сведена в другую таблицу.

НазваниеКоэффициент теплопроводности НазваниеКоэффициент теплопроводности
Бронза22-105Алюминий202-236
Медь282-390Латунь97-111
Серебро429Железо92
Олово67Сталь47
Золото318

Как рассчитать толщину стен

Для того чтобы зимой в доме было тепло, а летом прохладно, необходимо чтобы ограждающие конструкции (стены, пол, потолок/кровля) должны иметь определенное тепловое сопротивление. Для каждого региона эта величина своя. Зависит она от средних температур и влажности в конкретной области.

Термическое сопротивление ограждающих
конструкций для регионов России

Для того чтобы счета за отопление не были слишком большими, подбирать строительные материалы и их толщину надо так, чтобы их суммарное тепловое сопротивление было не меньше указанного в таблице.

Расчет толщины стены, толщины утеплителя, отделочных слоев

Для современного строительства характерна ситуация, когда стена имеет несколько слоев. Кроме несущей конструкции есть утепление, отделочные материалы. Каждый из слоев имеет свою толщину. Как определить толщину утеплителя? Расчет несложен. Исходят из формулы:

Формула расчета теплового сопротивления

R — термическое сопротивление;

p — толщина слоя в метрах;

k — коэффициент теплопроводности.

Предварительно надо определиться с материалами, которые вы будете использовать при строительстве. Причем, надо знать точно, какого вида будет материал стен, утепление, отделка и т. д. Ведь каждый из них вносит свою лепту в теплоизоляцию, и теплопроводность строительных материалов учитывается в расчете.

Сначала считается термическое сопротивление конструкционного материала (из которого будет строится стена, перекрытие и т.д.), затем «по остаточному» принципу подбирается толщина выбранного утеплителя. Можно еще принять в расчет теплоизоляционных характеристики отделочных материалов, но обычно они идут «плюсом» к основным. Так закладывается определенный запас «на всякий случай». Этот запас позволяет экономить на отоплении, что впоследствии положительно сказывается на бюджете.

Пример расчета толщины утеплителя

Разберем на примере. Собираемся строить стену из кирпича — в полтора кирпича, утеплять будем минеральной ватой. По таблице тепловое сопротивление стен для региона должно быть не меньше 3,5. Расчет для этой ситуации приведен ниже.

  1. Для начала просчитаем тепловое сопротивление стены из кирпича. Полтора кирпича это 38 см или 0,38 метра, коэффициент теплопроводности кладки из кирпича 0,56. Считаем по приведенной выше формуле: 0,38/0,56 = 0,68. Такое тепловое сопротивление имеет стена в 1,5  кирпича.
  2. Эту величину отнимаем от общего теплового сопротивления для региона: 3,5-0,68 = 2,82. Эту величину необходимо «добрать» теплоизоляцией и отделочными материалами.

    Рассчитывать придется все ограждающие конструкции

  3. Считаем толщину минеральной ваты. Ее коэффициент теплопроводности 0,045. Толщина слоя будет: 2,82*0,045 = 0,1269 м или 12,7 см. То есть, чтобы обеспечить требуемый уровень утепления, толщина слоя минеральной ваты должна быть не меньше 13 см.

Если бюджет ограничен, минеральной ваты можно взять 10 см, а недостающее покроется отделочными материалами. Они ведь будут изнутри и снаружи. Но, если хотите, чтобы счета за отопление были минимальными, лучше отделку пускать «плюсом» к расчетной величине. Это ваш запас на время самых низких температур, так как нормы теплового сопротивления для ограждающих конструкций считаются по средней температуре за несколько лет, а зимы бывают аномально холодными. Потому теплопроводность строительных материалов, используемых для отделки просто не принимают во внимание.

Толщина наружных стен дома с примером расчета на газобетоне

Методический материал для самостоятельного расчета толщины стен дома с примерами и теоретической частью.

Часть 1. Сопротивление теплопередаче – первичный критерий определения толщины стены

Чтобы определится с толщиной стены, которая необходима для соответствия нормам энергоэффективности, рассчитывают сопротивление теплопередаче проектируемой конструкции, согласно раздела 9 «Методика проектирования тепловой защиты зданий» СП 23-101-2004.

Сопротивление теплопередаче – это свойство материала, которое показывает, насколько способен удерживать тепло данный материал. Это удельная величина, которая показывает насколько медленно теряется тепло в ваттах при прохождении теплового потока через единичный объем при перепаде температур на стенках в 1°С. Чем выше значение данного коэффициента – тем «теплее» материал.

Все стены (несветопрозрачные ограждающие конструкции) считаются на термоспротивление по формуле:

R=δ/λ (м2·°С/Вт), где:

δ – толщина материала, м;

λ — удельная теплопроводность, Вт/(м ·°С) (можно взять из паспортных данных материала либо из таблиц).

Полученную величину Rобщ сравнивают с табличным значением в СП 23-101-2004.

Чтобы ориентироваться на нормативный документ необходимо выполнить расчет количества тепла, необходимого для обогрева здания. Он выполняется по СП 23-101-2004, получаемая величина «градусо·сутки». Правила рекомендуют следующие соотношения.

Таблица 1. Уровни теплозащиты рекомендуемых ограждающих конструкций наружных стен

Материал стены

Сопротивление теплопередаче (м2·°С/Вт) / область применения (°С·сут)

конструкционный

теплоизоляционный

Двухслойные с наружной теплоизоляцией

Трехслойные с изоляцией в середине

С невентили- руемой атмосферной прослойкой

С вентилируемой атмосферной прослойкой

Кирпичная кладка

Пенополистирол

5,2/10850

4,3/8300

4,5/8850

4,15/7850

Минеральная вата

4,7/9430

3,9/7150

4,1/7700

3,75/6700

Керамзитобетон (гибкие связи, шпонки)

Пенополистирол

5,2/10850

4,0/7300

4,2/8000

3,85/7000

Минеральная вата

4,7/9430

3,6/6300

3,8/6850

3,45/5850

Блоки из ячеистого бетона с кирпичной облицовкой

Ячеистый бетон

2,4/2850

2,6/3430

2,25/2430

Примечание. В числителе (перед чертой) – ориентировочные значения приведенного сопротивления теплопередаче наружной стены, в знаменателе (за чертой) — предельные значения градусо-суток отопительного периода, при которых может быть применена данная конструкция стены.

Полученные результаты необходимо сверить с нормами п. 5. СНиП 23-02-2003 «Тепловая защита зданий».

Также следует учитывать климатические условия зоны, где возводится здание: для разных регионов разные требования из-за разных температурных и влажностных режимов. Т.е. толщина стены из газоблока не должна быть одинаковой для приморского района, средней полосы России и крайнего севера. В первом случае необходимо будет скорректировать теплопроводность с учетом влажности (в большую сторону: повышенная влажность снижает термосопротивление), во втором – можно оставить «как есть», в третьем – обязательно учитывать, что теплопроводность материала вырастет из-за большего перепада температур.

Часть 2. Коэффициент теплопроводности материалов стен

Коэффициент теплопроводности материалов стен – эта величина, которая показывает удельную теплопроводность материала стены, т.е. сколько теряется тепла при прохождении теплового потока через условный единичный объем с разницей температур на его противоположных поверхностях в 1°С. Чем ниже значение коэффициента теплопроводности стен – тем здание получится теплее, чем выше значение – тем больше придется заложить мощности в систему отопления.

По сути, это величина обратная термическому сопротивлению, рассмотренному в части 1 настоящей статьи. Но это касается только удельных величин для идеальных условий. На реальный коэффициент теплопроводности для конкретного материала влияет ряд условий: перепад температур на стенках материала, внутренняя неоднородная структура, уровень влажности (который увеличивает уровень плотности материала, и, соответственно, повышает его теплопроводность) и многие другие факторы. Как правило, табличную теплопроводность необходимо уменьшать минимум на 24% для получения оптимальной конструкции для умеренных климатических зон.

Часть 3. Минимально допустимое значение сопротивления стен для различных климатических зон.

Минимально допустимое термосопротивление рассчитывается для анализа теплотехнических свойств проектируемой стены для различных климатических зон. Это нормируемая (базовая) величина, которая показывает, каким должно быть термосопротивление стены в зависимости от региона. Сначала вы выбираете материал для конструкции, просчитываете термосопротивление своей стены (часть 1), а потом сравниваете с табличными данными, содержащимися в СНиП 23-02-2003. В случае, если полученное значение окажется меньше установленного правилами, то необходимо либо увеличить толщину стены, либо утеплить стену теплоизоляционным слоем (например, минеральной ватой).

Согласно п. 9.1.2 СП 23-101-2004, минимально допустимое сопротивление теплопередаче Rо2·°С/Вт) ограждающей конструкции рассчитывается как

Rо = R1+ R2+R3, где:

R1=1/αвн, где αвн – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2 × °С), принимаемый по таблице 7 СНиП 23-02-2003;

R2 = 1/αвнеш, где αвнеш — коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/(м2 × °С), принимаемый по таблице 8 СП 23-101-2004;

R3 – общее термосопротивление, расчет которого описан в части 1 настоящей статьи.

При наличии в ограждающей конструкции прослойки, вентилируемой наружным воздухом, слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью, в этом расчете не учитываются. А на поверхности конструкции, обращенной в сторону вентилируемой воздухом снаружи прослойки, следует принимать коэффициент теплоотдачи αвнеш равным 10,8 Вт/(м2·°С).

Таблица 2. Нормируемые значения термосопротивления для стен по СНиП 23-02-2003.

Жилые здания для различных регионов РФ

Градусо-сутки отопительного периода, D, °С·сут

Нормируемые значения сопротивления теплопередаче , R, м2·°С/Вт, ограждающих конструкций для стен

Астраханская обл., Ставропольский край, Краснодарский край

2000

2,1

Белгородская обл., Волгоградская обл.

4000

2,8

Алтай, Красноярский край, Москва, Санкт Петербург, Владимирская обл.

6000

3,5

Магаданская обл.

8000

4,2

Чукотка, Камчатская обл.,

г. Воркута

10000

4,9



12000

5,6

Уточненные значения градусо-суток отопительного периода,  указаны в таблице 4.1 справочного пособия к СНиП 23-01-99* Москва, 2006.

Часть 4. Расчет минимально допустимой толщины стены на примере газобетона для Московской области.

Рассчитывая толщину стеновой конструкции, берем те же данные, что указаны в Части 1 настоящей статьи, но перестраиваем основную формулу: δ = λ·R, где δ – толщина стены, λ – теплопроводность материала, а R – норма теплосопротивления по СНиП.

Пример расчета минимальной толщины стены из газобетона с теплопроводностью 0,12 Вт/м°С в Московской области со средней температурой внутри дома в отопительный период +22°С.

  1. Берем нормируемое теплосопротивление для стен в Московском регионе для температуры +22°C: Rreq= 0,00035·5400 + 1,4 = 3,29 м2°C/Вт
  2. Коэффициент теплопроводности λ для газобетона марки D400 (габариты 625х400х250 мм) при влажности 5% = 0,147 Вт/м∙°С.
  3. Минимальная толщина стены из газобетонного камня D400: R·λ = 3,29·0,147 Вт/м∙°С=0,48 м.

Вывод: для Москвы и области для возведения стен с заданным параметром теплосопротивления нужен газобетонный блок с габаритом по ширине не менее 500 мм , либо блок с шириной 400 мм и последующим утеплением (минвата+оштукатуривание, например), для обеспечения характеристик и требований СНиП в части энергоэффективности стеновых конструкций.

Таблица 3. Минимальная толщина стен, возводимых из различных материалов, соответствующих нормам теплового сопротивления согласно СНиП.

Материал

Толщина стены, м

Тепло-

проводность,

 Вт/м∙°С

Прим.

Керамзитоблоки

0,46

0,14

Для строительства несущих стен используют марку не менее D400.

Шлакоблоки

0,95

0,3-0,5



Силикатный кирпич

1,25

0,38-0,87



Газосиликатные блоки d500

0,40

0,12-0,24

Использую марку от D400 и выше для домостроения

Пеноблок

0,20-0.40

0,06-0,12

строительство только каркасным способом

Ячеистый бетон

От 0,40

0,11-0,16

Теплопроводность ячеистого бетона прямо пропорциональна его плотности: чем «теплее» камень, тем он менее прочен.

Арболит

0,23

0,07 – 0,17

Минимальный размер стен для каркасных сооружений

Кирпич керамический полнотелый

1,97

0,6 – 0,7



Песко-бетонные блоки

4,97

1,51

При 2400 кг/м³ в условиях нормальной температуры и влажности воздуха.

Часть 5. Принцип определения значения сопротивления теплопередачи в многослойной стене.

Если вы планируете построить стену из нескольких видов материала (например, строительный камень+минеральный утеплитель+штукатурка), то R рассчитывается для каждого вида материала отдельно (по этой же формуле), а потом суммируется:

Rобщ= R1+ R2+…+ Rn+ Ra.l где:

R1-Rn — термосопротивления различных слоев

Ra.l – сопротивление замкнутой воздушной прослойки, если она присутствует в конструкции (табличные значения берутся в СП 23-101-2004, п. 9, табл. 7)

Пример расчета толщины минераловатного утеплителя для многослойной стены (шлакоблок — 400 мм, минеральная вата — ? мм, облицовочный кирпич — 120 мм) при значении сопротивления теплопередаче 3,4 м2*Град С/Вт (г. Оренбург).

R=Rшлакоблок+Rкирпич+Rвата=3,4

Rшлакоблок = δ/λ = 0,4/0,45 = 0,89 м2×°С/Вт

Rкирпич = δ/λ = 0,12/0,6 = 0,2 м2×°С/Вт

Rшлакоблок+Rкирпич=0,89+0,2 = 1,09 м2×°С/Вт (<3,4).

Rвата=R-(Rшлакоблок+Rкирпич) =3.4-1,09=2,31 м2×°С/Вт

δвата=Rвата·λ=2,31*0,045=0,1 м=100 мм (принимаем λ=0,045 Вт/(м×°С) – среднее значение теплопроводности для минеральной ваты различных видов).

Вывод: для соблюдения требований по сопротивлению теплопередачи можно использовать керамзитобетонные блоки в качестве основной конструкции с облицовкой ее керамическим кирпичом и прослойкой из минеральной ваты теплопроводностью не менее 0,45 и толщиной от 100 мм.

Что такое коэффициент проникновения тепла U, тепловое сопротивление R и коэффициент теплопроводности λ? — Technical Advices

Коэффициент U это основной параметр позволяющий определить тепловую изоляцию здания. Определяет сколько тепла может проникнуть через перегородку. Данным коэффициентом пользуются Технические Условия, которые нам изменили требования с 1 января этого года, U для стен не может быть выше 0,25 Вт/м2K а для крыш 0,20 Вт/м2K.
Чем ниже коэффициент U тем стена теплее.
Коэффициент U зависит от теплового сопротивления и рассчитывается в зависимости:
U = 1/R
R – тепловое сопротивление

Тепловое сопротивление R зависит от вида материала и его толщины. Чем больше сопротивление тем стена теплее (является лучшим изолятором). Тепловое сопротивление рассчитываем с уравнения d/λ.
d – толщина стены (указываем в метрах)
λ – коэффициент теплопроводности

Коэффициент теплопроводности λ это физическое свойство каждого материала и оно не зависит от его толщины. Чем меньше λ тем материал будет лучшим изолятором.
λd – коэффициент теплопроводности декларированный. Это значение после проведения лабораторных исследований с учетом процесса старения.
Для строительства новых объектов, EuroPanels имеет в своем предложении энергосберегающее панели с основой PUR и EPS. Правильно запроектированное и установленное здание из сэндвич-панелей EuroPanels, значительно могут снизить затраты по его содержанию в дальнейшей эксплуатации. Чем ниже коэффициент U, тем пропорционально снижаются затраты на обогрев.

Для существующих объектов компания EuroPanels разработала специальные продукты для тепло модернизации. Рассчитывая коэффициент U для существующего здания можно рассчитать, на сколько возможно снизить затраты тепла используя дополнительную изоляцию наружных стен и кровли. Дополнительным преимуществом является увеличение акустической изоляции здания.

Необходимо помнить, что потери тепла через наружные стены к примеру жилого дома могут достигнуть даже 35%, а через крышу потери тепла оцениваются даже на 25%. Потому так важно использовать современные и энергосберегающие строительные материалы, среди которых одно из самых интересных предложений являются сэндвич-панели для стеновых и кровельных конструкций, а также изоляционные продукты из коллекции EuroPanels.

Коэффициент теплопроводности материалов таблица, формулы

Термин «теплопроводность» применяется к свойствам материалов пропускать тепловую энергию от горячих участков к холодным. Теплопроводность основана на движении частиц внутри веществ и материалов. Способность передавать энергию тепла в количественном измерении – это коэффициент теплопроводности. Круговорот тепловой энергопередачи, или тепловой обмен, может проходить в любых веществах с неравнозначным размещением разных температурных участков, но коэффициент теплопроводности зависим от давления и температуры в самом материале, а также от его состояния – газообразного, жидкого или твердого.
Эквивалентная теплопроводимость строительных материалов и утеплителей



Физически теплопроводность материалов равняется количеству тепла, которое перетекает через однородный предмет установленных габаритов и площади за определенный временной отрезок при установленной температурной разнице (1 К). В системе СИ единичный показатель, который имеет коэффициент теплопроводности, принято измерять в Вт/(м•К).

Как рассчитать теплопроводность по закону Фурье

В заданном тепловом режиме плотность потока при передаче тепла прямо пропорциональна вектору максимального увеличения температуры, параметры которой изменяются от одного участка к другим, и по модулю с одинаковой скоростью увеличения температуры по направлению вектора:

q = − ϰ х grad х (T), где:

  • q – направление плотности предмета, передающего тепло, или объем теплового потока, который протекает по участку за заданную временную единицу через определенную площадь, перпендикулярный всем осям;
  • ϰ – удельный коэффициент теплопроводности материала;
  • T – температура материала.

Перенос тепла в неравновесной термодинамической системе



Знак «-» в формуле перед «ϰ» указывает, что тепло движется в противоположном направлении от вектора grad х (T)/ – в направлении уменьшения температуры предмета. Эта формула отражает закон Фурье. В интегральном выражении коэффициент теплопередачи согласно закону Фурье будет выглядеть как формула:

  • P = − ϰ х S х ΔT / l, выражается в (Вт/(м•К) х (м2•К) / м = Вт/(м•К) х (м•К) = Вт), где:
  • P ­– общая мощность потерь теплоотдачи;
  • S – сечение предмета;
  • ΔT – разница температуры по стыкам сторон предмета;
  • l – расстояние между стыками сторон предмета – длина фигуры.

Связь коэффициента теплопроводимости с электропроводностью материалов



Электропроводность и коэффициент теплопередачи

Собственно, коэффициент теплопроводности металлов «ϰ» связан с их удельной электропроводимостью «σ» согласно закону Видемана-Франца, в соответствии с которым коэффициент теплопроводности металлов зависит от удельной электропроводимости прямо пропорционально температуре:

Κ / σ = π2 / 3 х (К / e)2 х T, где:

  • К – постоянный коэффициент Больцмана, устанавливающий закономерность между тепловой энергией тела и его температурой;
  • e – заряд электрона;
  • T – термодинамическая температура предмета.

Коэффициент теплопроводности газовой среды

В газовой среде коэффициент теплопроводности воздуха может рассчитываться по приблизительной формуле:

ϰ ~ 1/3 х p х cv х Λλ х v, где:

  • pv – плотность газовой среды;
  • cv – удельная емкость тепловой энергии при одном и том же объеме тела;
  • Λλ – расстояние свободного перемещения молекул в газовой среде;
  • v – скорость передачи тепла.

Что такое теплопроводимость



Или:

ϰ = I x К / 3 x π3/3 x d2 √ RT / μ, где:

  • i – результат суммирования уровней свободы прямого движения и вращения молекул в газовой среде (для 2-атомных газов i=5, для 1-атомных i=3;
  • К – коэффициент Больцмана;
  • μ – отношение массы газа к количеству молей газа;
  • T – термодинамическая температура;
  • d – ⌀ молекул газа;
  • R – универсальный коэффициент для газовой среды.

Согласно формуле минимальная теплопроводность материалов существует у тяжелых инертных газов, максимально эффективная теплопроводность строительных материалов – у легких.

Теплопроводимость в газовой разреженной среде

Газовая среда и теплопроводность



Результат по выкладкам выше, по которым делают расчет теплопроводности для газовой среды, от давления не зависит. Но в очень разреженной газовой среде расстояние свободного перемещения молекул зависит не от столкновений частиц, а от препятствий в виде стен резервуара. При этом ограничение перемещения молекул в соответствующих единицах измерения называют высоковакуумной средой, при которой степень теплообмена уменьшается в зависимости от плотности материала и прямо пропорциональна значению давления в резервуаре:

ϰ ~ 1/3 х p х cv х l х v, где:

i – объем резервуара;

Р – уровень давления в резервуаре.

Согласно этой формуле теплопроводность в вакуумной среде стремится к нулевой отметке при глубоком вакууме. Это объясняется тем, что в вакууме частицы, которые передают тепловую энергию, имеют низкую плотность на единицу площади. Но тепловая энергия в вакуумной среде перетекает посредством излучения. В качестве примера можно привести обычный термос, в котором для уменьшения потерь тепловой энергии стенки должны быть двойными и посеребренными, без воздуха между ними.
Что такое тепловое излучение



При применении закона Фурье не принимают во внимание инерционность перетекания тепловой энергии, а это значит, что имеется в виду мгновенная передача тепла из любой точки на любое расстояние. Поэтому формулу нельзя использовать для расчетов передачи тепла при протекании процессов, имеющих высокую частоту повторения. Это ультразвуковое излучение, передача тепловой энергии волнами ударного или импульсного типа и т.д. Существует решение по закону Фурье с релаксационным членом:

τ х ∂q / ∂t = − (q + ϰ х ∇T) .

Если ре­лак­са­ция τ мгновенная, то формула превращается в закон Фурье.

Ориентировочная таблица теплопроводности материалов:

ОсноваЗначение теплопроводности, Вт/(м•К)
Жесткий графен4840 +/ 440 – 5300 +/ 480
Алмаз1001-2600
Графит278,4-2435
Бора арсенид200-2000
SiC490
Ag430
Cu401
BeO370
Au320
Al202-236
AlN200
BN180
Si150
Cu3Zn297-111
Cr107
Fe92
Pt70
Sn67
ZnO54
 Черная сталь47-58
Pb35,3
НержавейкаТеплопроводность стали – 15
SiO28
Высококачественные термостойкие пасты5-12
Гранит

(состоит из SiO2 68-73 %; Al2O3 12,0-15,5 %; Na2O 3,0-6,0 %; CaO 1,5-4,0 %; FeO 0,5-3,0 %; Fe2O3 0,5-2,5 %; К2О 0,5-3,0 %; MgO 0,1-1,5 %; TiO2 0,1-0,6 %)

2,4
Бетонный раствор без заполнителей1,75
Бетонный раствор со щебнем или с гравием1,51
Базальт

(состоит из SiO2 – 47-52%, TiO2 – 1-2,5%, Al2O3 – 14-18%, Fe2O3 – 2-5%, FeO – 6-10%, MnO – 0,1-0,2%, MgO – 5-7%, CaO – 6-12%, Na2O – 1,5-3%, K2O – 0,1-1,5%, P2O5 – 0,2-0,5 %)

1,3
Стекло

(состоит из SiO2, B2O3, P2O5, TeO2, GeO2, AlF3 и т.д.)

1-1,15
Термостойкая паста КПТ-80,7
Бетонный раствор с наполнителем из песка, без щебня или гравия0,7
Вода чистая0,6
Силикатный

или красный кирпич

0,2-0,7
Масла

на основе силикона

0,16
Пенобетон0,05-0,3
Газобетон0,1-0,3
ДеревоТеплопроводность дерева – 0,15
Масла

на основе нефти

0,125
Снег0,10-0,15
ПП с группой горючести Г10,039-0,051
ЭППУ с группой горючести Г3, Г40,03-0,033
Стеклянная вата0,032-0,041
Вата каменная0,035-0,04
Воздушная атмосфера (300 К, 100 кПа)0,022
Гель

на основе воздуха

0,017
Аргон (Ar)0,017
Вакуумная среда0

Приведенная таблица теплопроводности учитывает теплопередачу посредством теплового излучения и теплообмена частиц. Так как вакуум не передает тепло, то оно перетекает при помощи солнечного излучения или другого типа генерации тепла.  В газовой или жидкой среде слои с разной температурой смешиваются искусственно или естественным способом.

Таблица теплопроводимости стройматериалов



Проводя расчет теплопроводности стены, необходимо принимать во внимание, что теплопередача сквозь стеновые поверхности меняется от того, что температура в здании и на улице всегда разная, и зависит от площади всех поверхностей дома и от теплопроводности стройматериалов.

Чтобы количественно оценить теплопроводность, ввели такое значение, как коэффициент теплопроводности материалов. Он показывает, как тот или иной материал способен передавать тепло. Чем выше это значение, например, коэффициент теплопроводности стали, тем эффективнее сталь будет проводить тепло.

  • При утеплении дома из древесины рекомендуется выбирать стройматериалы с низким коэффициентом.
  • Если стена кирпичная, то при значении коэффициента 0,67 Вт/(м2•К) и толщине стены 1 м при ее площади 1 м2 при разнице наружной и внутридомовой температуры 10С кирпич будет пропускать 0,67 Вт энергии. При разнице температур 100С кирпич будет пропускать 6,7 Вт и т.д.

Стандартное значение коэффициента теплопроводимости теплоизоляции и других строительных материалов верно для толщины стены 1 м. Чтобы провести расчет теплопроводности поверхности другой толщины, следует коэффициент поделить на выбранное значение толщины стены (метры).
Ориентировочные показатели коэффициентов теплопроводимости



В СНиП и при проведении расчетов фигурирует термин «тепловое сопротивление материала», он означает обратную теплопроводность. То есть при теплопроводности листа пенопласта 10 см и его теплопроводности 0,35 Вт/(м2•К) тепловое сопротивление листа – 1 / 0,35 Вт/(м2•К) = 2,85 (м2•К)/Вт.

Ниже – таблица теплопроводности для востребованных строительных материалов и теплоизоляторов:

СтройматериалыКоэффициент теплопроводимости, Вт/(м2•К)
Плиты из алебастра0,47
Al230
Шифер асбоцементный0,35
Асбест (волокно, ткань)0,15
Асбоцемент1,76
Асбоцементные изделия0,35
Асфальт0,73
Асфальт для напольного покрытия0,84
Бакелит0,24
Бетон с заполнителем щебнем1,3
Бетон с заполнителем песком0,7
Пористый бетон – пено- и газобетон1,4
Сплошной бетон1,75
Термоизоляционный бетон0,18
Битумная масса0,47
Бумажные материалы0,14
Рыхлая минвата0,046
Тяжелая минвата0,05
Вата – теплоизолятор на основе хлопка0,05
Вермикулит в плитах или листах0,1
Войлок0,046
Гипс0,35
Глиноземы2,33
Гравийный заполнитель0,93
Гранитный или базальтовый заполнитель3,5
Влажный грунт, 10%1,75
Влажный грунт, 20%2,1
Песчаники1,16
Сухая почва0,4
Уплотненный грунт1,05
Гудроновая масса0,3
Доска строительная0,15
Фанерные листы0,15
Твердые породы дерева0,2
ДСП0,2
Дюралюминиевые изделия160
Железобетонные изделия1,72
Зола0,15
Известняковые блоки1,71
Раствор на песке и извести0,87
Смола вспененная0,037
Природный камень1,4
Картонные листы из нескольких слоев0,14
Каучук пористый0,035
Каучук0,042
Каучук с фтором0,053
Керамзитобетонные блоки0,22
Красный кирпич0,13
Пустотелый кирпич0,44
Полнотелый кирпич0,81
Сплошной кирпич0,67
Шлакокирпич0,58
Плиты на основе кремнезема0,07
Латунные изделия110
Лед при температуре 00С2,21
Лед при температуре -200С2,44
Лиственное дерево при влажности 15%0,15
Медные изделия380
Мипора0,086
Опилки для засыпки0,096
Сухие опилки0,064
ПВХ0,19
Пенобетон0,3
Пенопласт марки ПС-10,036
Пенопласт марки ПС-40,04
Пенопласт марки ПХВ-10,05
Пенопласт марки ФРП0,044
ППУ марки ПС-Б0,04
ППУ марки ПС-БС0,04
Лист из пенополиуретана0,034
Панель из пенополиуретана0,024
Облегченное пеностекло0,06
Тяжелое вспененное стекло0,08
Пергаминовые изделия0,16
Перлитовые изделия0,051
Плиты на цементе и перлите0,085
Влажный песок 0%0,33
Влажный песок 0%0,97
Влажный песок 20%1,33
Обожженный камень1,52
Керамическая плитка1,03
Плитка марки ПМТБ-20,035
Полистирол0,081
Поролон0,04
Раствор на основе цемента без песка0,47
Плита из натуральной пробки0,042
Легкие листы из натуральной пробки0,034
Тяжелые листы из натуральной пробки0,05
Резиновые изделия0,15
Рубероид0,17
Сланец2,100
Снег1,5
Хвойная древесина влажностью 15%0,15
Хвойная смолистая древесина влажностью 15%0,23
Стальные изделия52
Стеклянные изделия1,15
Утеплитель стекловата0,05
Стекловолоконные утеплители0,034
Стеклотекстолитовые изделия0,31
Стружка0,13
Тефлоновое покрытие0,26
Толь0,24
Плита на основе цементного раствора1,93
Цементно-песчаный раствор1,24
Чугунные изделия57
Шлак в гранулах0,14
Шлак зольный0,3
Шлакобетонные блоки0,65
Сухие штукатурные смеси0,22
Штукатурный раствор на основе цемента0,95
Эбонитовые изделия0,15

Влажность и теплопроводимость – зависимость



Кроме того, необходимо учитывать теплопроводность утеплителей из-за их струйных тепловых потоков. В плотной среде возможно «переливание» квазичастиц из одного нагретого стройматериала в другой, более холодный или более теплый, через поры субмикронных размеров, что помогает распространять звук и тепло, даже если в этих порах  будет абсолютный вакуум.

Коэффициенты теплопроводности изоляции

1

Асбестовый матрац, заполненный совелитом

0,087+0,00012* tт

2

Асбестовый матрац, заполненный стекловолокном

0,058+0,00023* tт

3

Асботкань в несколько слоев

0,13+0,00026* tт

4

Асбестовый шнур

0,12+0,00031* tт

5

Асбестовый шнур (ШАОН)

0,13+0,00026* tт

6

Асбопухшнур (ШАП)

0,093+0,0002* tт

7

Асбовермикулитовые изделия марки 250

0,081+0,00023* tт

8

Асбовермикулитовые изделия марки 300

0,087+0,00023* tт

9

Битумоперлит

0,12+0,00023* tт

10

Битумокерамзит

0,13+0,00023* tт

11

Битумовермикулит

0,13+0,00023* tт

12

Вулканитовые плиты марки 300

0,074+0,00015* tт

13

Диатомовые изделия марки 500

0,116+0,00023* tт

14

Диатомовые изделия марки 600

0,14+0,00023* tт

15

Известково-кремнеземистые изделия марки 200

0,069+0,00015* tт

16

Маты минераловатные прошивные марки 100

0,045+0,0002* tт

17

Маты минераловатные прошивные марки 125

0,049+0,0002* tт

18

Маты и плиты из минеральной ваты марки 75

0,043+0,00022* tт

19

Маты и полосы из непрерывного стекловолокна

0,04+0,00026* tт

20

Маты и плиты стекловатные марки 50

0,042+0,00028* tт

21

Пенобетонные изделия

0,11+0,0003* tт

22

Пенопласт ФРП-1 и резопен группы 100

0,043+0,00019* tт

23

Пенополимербетон

0,07

24

Пенополиуретан

0,05

25

Перлитоцементные изделия марки 300

0,076+0,000185* tт

26

Перлитоцементные изделия марки 350

0,081+0,000185* tт

27

Плиты минераловатные полужесткие марки 100

0,044+0,00021* tт

28

Плиты минераловатные полужесткие марки 125

0,047+0,000185* tт

29

Плиты и цилиндры минераловатные марки 250

0,056+0,000185* tт

30

Плиты стекловатные полужесткие марки 75

0,044+0,00023* tт

31

Полуцилиндры и цилиндры минераловатные марки 150

0,049+0,0002* tт

32

Полуцилиндры и цилиндры минераловатные марки 200

0,052+0,000185* tт

33

Совелитовые изделия марки 350

0,076+0,000185* tт

34

Совелитовые изделия марки 400

0,078+0,000185* tт

35

Скорлупы минераловатные оштукатуренные

0,069+0,00019* tт

36

Фенольный поропласт ФЛ монолит

0,05

37

Шнур минераловатный марки 200

0,056+0,000185* tт

38

Шнур минераловатный марки 250

0,058+0,000185* tт

39

Шнур минераловатный марки 300

0,061+0,000185* tт

Сопротивление и удельное сопротивление | Физика II

Цели обучения

К концу этого раздела вы сможете:

  • Объясните понятие удельного сопротивления.
  • Используйте удельное сопротивление для расчета сопротивления материалов указанной конфигурации.
  • Используйте термический коэффициент удельного сопротивления для расчета изменения сопротивления в зависимости от температуры.

Зависимость сопротивления от материала и формы

Сопротивление объекта зависит от его формы и материала, из которого он сделан.Цилиндрический резистор на Рисунке 1 легко анализировать, и, таким образом, мы можем получить представление о сопротивлении более сложных форм. Как и следовало ожидать, электрическое сопротивление цилиндра R прямо пропорционально его длине L , подобно сопротивлению трубы потоку жидкости. Чем длиннее цилиндр, тем больше зарядов соударяется с его атомами. Чем больше диаметр цилиндра, тем больше тока он может пропускать (опять же, как поток жидкости по трубе).Фактически, R обратно пропорционален площади поперечного сечения цилиндра A .

Рис. 1. Однородный цилиндр длиной L и площадью поперечного сечения A. Его сопротивление потоку тока аналогично сопротивлению, которое труба оказывает потоку жидкости. Чем длиннее цилиндр, тем больше его сопротивление. Чем больше площадь его поперечного сечения A, тем меньше его сопротивление.

Для данной формы сопротивление зависит от материала, из которого состоит объект.Различные материалы обладают разным сопротивлением потоку заряда. Мы определяем удельное сопротивление ρ вещества так, чтобы сопротивление R объекта было прямо пропорционально ρ . Удельное сопротивление ρ — это внутреннее свойство материала, независимо от его формы или размера. Сопротивление R однородного цилиндра длиной L , площадью поперечного сечения A , изготовленного из материала с удельным сопротивлением ρ , составляет

[латекс] R = \ frac {\ rho L} {A} \\ [/ латекс].

В таблице 1 приведены репрезентативные значения ρ . Материалы, перечисленные в таблице, разделены на категории проводников, полупроводников и изоляторов на основе широких групп удельных сопротивлений. У проводников наименьшее удельное сопротивление, а у изоляторов наибольшее; полупроводники имеют промежуточное удельное сопротивление. Проводники имеют различную, но большую плотность свободных зарядов, тогда как большинство зарядов в изоляторах связаны с атомами и не могут двигаться. Полупроводники являются промежуточными, имеют гораздо меньше свободных зарядов, чем проводники, но обладают свойствами, из-за которых количество свободных зарядов сильно зависит от типа и количества примесей в полупроводнике.Эти уникальные свойства полупроводников находят применение в современной электронике, о чем мы поговорим в следующих главах.

Таблица 1. Удельное сопротивление ρ различных материалов при 20º C
Материал Удельное сопротивление ρ ( Ом м )
Проводники
Серебро 1. 59 × 10 −8
Медь 1.72 × 10 −8
Золото 2. 44 × 10 −8
Алюминий 2. 65 × 10 −8
Вольфрам 5. 6 × 10 −8
Утюг 9. 71 × 10 −8
Платина 10. 6 × 10 −8
Сталь 20 × 10 −8
Свинец 22 × 10 −8
Манганин (сплав Cu, Mn, Ni) 44 × 10 −8
Константан (сплав Cu, Ni) 49 × 10 −8
Меркурий 96 × 10 −8
Нихром (сплав Ni, Fe, Cr)100 × 10 −8
Полупроводники
Углерод (чистый) 3.5 × 10 5
Углерод (3,5 — 60) × 10 5
Германий (чистый) 600 × 10 −3
Германий (1−600) × 10 −3
Кремний (чистый) 2300
Кремний 0,1–2300
Изоляторы
Янтарь 5 × 10 14
Стекло 10 9 — 10 14
Люцит> 10 13
Слюда 10 11 — 10 15
Кварц (плавленый) 75 × 10 16
Резина (твердая) 10 13 — 10 16
Сера 10 15
тефлон> 10 13
Дерево 10 8 — 10 11

Пример 1.Расчет диаметра резистора: нить накала фары

Нить накала автомобильной фары изготовлена ​​из вольфрама и имеет сопротивление холоду 0,350 Ом. Если нить представляет собой цилиндр длиной 4,00 см (ее можно свернуть в бухту для экономии места), каков ее диаметр?

Стратегия

Мы можем переписать уравнение [латекс] R = \ frac {\ rho L} {A} \\ [/ latex], чтобы найти площадь поперечного сечения A нити на основе данной информации. Тогда его диаметр можно определить, предположив, что он имеет круглое поперечное сечение.{-5} \ text {m} \ end {array} \\ [/ latex].

Обсуждение

Диаметр чуть меньше десятой миллиметра. Он состоит только из двух цифр, потому что ρ известен только из двух цифр.

Температурное изменение сопротивления

Удельное сопротивление всех материалов зависит от температуры. Некоторые даже становятся сверхпроводниками (нулевое сопротивление) при очень низких температурах. (См. Рисунок 2.)

Рис. 2. Сопротивление образца ртути равно нулю при очень низких температурах — это сверхпроводник примерно до 4.2 К. Выше этой критической температуры его сопротивление делает резкий скачок, а затем почти линейно увеличивается с температурой.

И наоборот, удельное сопротивление проводников увеличивается с увеличением температуры. Поскольку атомы колеблются быстрее и на больших расстояниях при более высоких температурах, электроны, движущиеся через металл, совершают больше столкновений, эффективно увеличивая удельное сопротивление. При относительно небольших изменениях температуры (около 100 ° C или менее) удельное сопротивление ρ изменяется с изменением температуры Δ T , как выражается в следующем уравнении

ρ = ρ 0 (1 + α Δ T ),

, где ρ 0 — исходное удельное сопротивление, а α — температурный коэффициент удельного сопротивления .(См. Значения α в Таблице 2 ниже.) Для более значительных изменений температуры α может изменяться, или может потребоваться нелинейное уравнение, чтобы найти ρ . Обратите внимание, что α положителен для металлов, что означает, что их удельное сопротивление увеличивается с температурой. Некоторые сплавы были разработаны специально, чтобы иметь небольшую температурную зависимость. Например, у манганина (который состоит из меди, марганца и никеля) α близко к нулю (до трех цифр на шкале в Таблице 2), и поэтому его удельное сопротивление незначительно изменяется с температурой.Это полезно, например, для создания не зависящего от температуры эталона сопротивления.

Таблица 2. Температурные коэффициенты удельного сопротивления α
Материал Коэффициент (1 / ° C)
Проводники
Серебро 3,8 × 10 −3
Медь 3,9 × 10 −3
Золото 3.4 × 10 −3
Алюминий 3,9 × 10 −3
Вольфрам 4,5 × 10 −3
Утюг 5,0 × 10 −3
Платина 3,93 × 10 −3
Свинец 3,9 × 10 −3
Манганин (сплав Cu, Mn, Ni) 0,000 × 10 −3
Константан (сплав Cu, Ni) 0.002 × 10 −3
Меркурий 0,89 × 10 −3
Нихром (сплав Ni, Fe, Cr) 0,4 × 10 −3
Полупроводники
Углерод (чистый) −0,5 × 10 −3
Германий (чистый) −50 × 10 −3
Кремний (чистый) −70 × 10 −3

Обратите внимание, что α отрицателен для полупроводников, перечисленных в таблице 2, что означает, что их удельное сопротивление уменьшается с повышением температуры.Они становятся лучшими проводниками при более высоких температурах, потому что повышенное тепловое перемешивание увеличивает количество свободных зарядов, доступных для переноса тока. Это свойство уменьшения ρ с температурой также связано с типом и количеством примесей, присутствующих в полупроводниках. Сопротивление объекта также зависит от температуры, поскольку R 0 прямо пропорционально ρ . Для цилиндра мы знаем, что R = ρL / A , и поэтому, если L и A не сильно изменяются с температурой, R будет иметь такую ​​же температурную зависимость, как ρ .(Исследование коэффициентов линейного расширения показывает, что они примерно на два порядка меньше типичных температурных коэффициентов удельного сопротивления, поэтому влияние температуры на L и A примерно на два порядка меньше, чем на ρ .) Таким образом,

R = R 0 (1 + α Δ T )

— это температурная зависимость сопротивления объекта, где R 0 — исходное сопротивление, а R — сопротивление после изменения температуры Δ T .Многие термометры основаны на влиянии температуры на сопротивление. (См. Рис. 3.) Одним из наиболее распространенных является термистор, полупроводниковый кристалл с сильной температурной зависимостью, сопротивление которого измеряется для определения его температуры. Устройство небольшое, поэтому быстро приходит в тепловое равновесие с той частью человека, к которой прикасается.

Рис. 3. Эти знакомые термометры основаны на автоматическом измерении сопротивления термистора в зависимости от температуры.(Источник: Biol, Wikimedia Commons)

Пример 2. Расчет сопротивления: сопротивление горячей нити

Хотя следует соблюдать осторожность при применении ρ = ρ 0 (1 + α Δ T ) и R = R 0 (1 + α Δ T ). ) для изменений температуры более 100 ° C, для вольфрама уравнения достаточно хорошо работают при очень больших изменениях температуры. Каково же сопротивление вольфрамовой нити в предыдущем примере, если ее температура повышается с комнатной температуры (20ºC) до типичной рабочей температуры 2850ºC?

Стратегия

Это прямое применение R = R 0 (1 + α Δ T ), поскольку исходное сопротивление нити было задано равным R 0 = 0.{-3} / º \ text {C} \ right) \ left (2830º \ text {C} \ right) \ right] \\ & = & {4.8 \ Omega} \ end {array} \\ [/ latex] .

Обсуждение

Это значение соответствует примеру сопротивления фары в Законе Ома: сопротивление и простые цепи.

Исследования PhET: сопротивление в проводе

Узнайте о физике сопротивления в проводе. Измените его удельное сопротивление, длину и площадь, чтобы увидеть, как они влияют на сопротивление провода. Размеры символов в уравнении меняются вместе со схемой провода.

Щелкните, чтобы запустить моделирование.

Сводка раздела

  • Сопротивление R цилиндра длиной L и площадью поперечного сечения A составляет [латекс] R = \ frac {\ rho L} {A} \ [/ латекс], где ρ — удельное сопротивление материала.
  • Значения ρ в таблице 1 показывают, что материалы делятся на три группы — проводников, полупроводников и изоляторов .
  • Температура влияет на удельное сопротивление; для относительно небольших изменений температуры Δ T , удельное сопротивление равно [латекс] \ rho = {\ rho} _ {0} \ left (\ text {1} + \ alpha \ Delta T \ right) \\ [/ latex], где ρ 0 — исходное удельное сопротивление, а [латекс] \ text {\ alpha} [/ latex] — температурный коэффициент удельного сопротивления.
  • В таблице 2 приведены значения для α , температурного коэффициента удельного сопротивления.
  • Сопротивление R объекта также зависит от температуры: [латекс] R = {R} _ {0} \ left (\ text {1} + \ alpha \ Delta T \ right) \\ [/ latex], где R 0 — исходное сопротивление, а R — сопротивление после изменения температуры.

Концептуальные вопросы

1. В каком из трех полупроводниковых материалов, перечисленных в Таблице 1, примеси дают свободные заряды? (Подсказка: изучите диапазон удельного сопротивления для каждого из них и определите, имеет ли чистый полупроводник большую или меньшую проводимость.)

2. Зависит ли сопротивление объекта от пути тока, проходящего через него? Рассмотрим, например, прямоугольный стержень — одинаково ли его сопротивление по длине и по ширине? (См. Рисунок 5.)

Рис. 5. Встречается ли ток, проходящий двумя разными путями через один и тот же объект, с разным сопротивлением?

3. Если алюминиевый и медный провода одинаковой длины имеют одинаковое сопротивление, какой из них имеет больший диаметр? Почему?

4. Объясните, почему [латекс] R = {R} _ {0} \ left (1+ \ alpha \ Delta T \ right) \\ [/ latex] для температурного изменения сопротивления R объекта равен не так точен, как [латекс] \ rho = {\ rho} _ {0} \ left ({1} + \ alpha \ Delta T \ right) \\ [/ latex], что дает температурное изменение удельного сопротивления ρ .

Задачи и упражнения

1. Каково сопротивление отрезка медного провода 12-го калибра длиной 20,0 м и диаметром 2,053 мм?

2. Диаметр медного провода нулевого сечения — 8,252 мм. Найдите сопротивление такого провода длиной 1,00 км, используемого для передачи энергии.

3. Если вольфрамовая нить диаметром 0,100 мм в лампочке должна иметь сопротивление 0,200 Ом при 20 ° C, какой длины она должна быть?

4. Найдите отношение диаметра алюминиевого провода к медному, если они имеют одинаковое сопротивление на единицу длины (как в бытовой электропроводке).

5. Какой ток протекает через стержень из чистого кремния диаметром 2,54 см и длиной 20,0 см при приложении к нему 1,00 × 10 3 В? (Такой стержень может быть использован, например, для изготовления детекторов ядерных частиц.)

6. (a) До какой температуры нужно нагреть медный провод, изначально равный 20,0 ° C, чтобы удвоить его сопротивление, не обращая внимания на любые изменения в размерах? (б) Происходит ли это в бытовой электропроводке при обычных обстоятельствах?

7. Резистор из нихромовой проволоки используется там, где его сопротивление не может изменяться более чем на 1.00% от его значения при 20,0ºC. В каком температурном диапазоне его можно использовать?

8. Из какого материала изготовлен резистор, если его сопротивление на 40,0% больше при 100 ° C, чем при 20,0 ° C?

9. Электронное устройство, предназначенное для работы при любой температуре в диапазоне от –10,0 ° C до 55,0 ° C, содержит резисторы из чистого углерода. В какой степени их сопротивление увеличивается в этом диапазоне?

10. (a) Из какого материала изготовлена ​​проволока, если она имеет длину 25,0 м, диаметр 0,100 мм и сопротивление 77.7 Ом при 20,0 ° C? (б) Каково его сопротивление при 150 ° C?

11. При условии постоянного температурного коэффициента удельного сопротивления, каков максимальный процент уменьшения сопротивления константановой проволоки, начиная с 20,0 ° C?

12. Через матрицу протягивают проволоку, растягивая ее в четыре раза по сравнению с исходной длиной. По какому фактору увеличивается его сопротивляемость?

13. Медный провод имеет сопротивление 0,500 Ом при 20,0 ° C, а железный провод имеет сопротивление 0,525 Ом при той же температуре.При какой температуре их сопротивления равны?

14. (a) Цифровые медицинские термометры определяют температуру путем измерения сопротивления полупроводникового устройства, называемого термистором (который имеет α = –0,0600 / ºC), когда он находится при той же температуре, что и пациент. Какова температура пациента, если сопротивление термистора при этой температуре составляет 82,0% от его значения при 37,0 ° C (нормальная температура тела)? (b) Отрицательное значение для α не может сохраняться при очень низких температурах.Обсудите, почему и так ли здесь. (Подсказка: сопротивление не может стать отрицательным.)

15. Integrated Concepts (a) Повторите упражнение 2 с учетом теплового расширения вольфрамовой нити. Вы можете принять коэффициент теплового расширения 12 × 10 −6 / ºC. б) На какой процент ваш ответ отличается от приведенного в примере?

16. Необоснованные результаты (a) До какой температуры нужно нагреть резистор из константана, чтобы удвоить его сопротивление, при условии постоянного температурного коэффициента удельного сопротивления? б) разрезать пополам? (c) Что необоснованного в этих результатах? (d) Какие предположения необоснованны или какие посылки несовместимы?

Сноски

  1. 1 Значения сильно зависят от количества и типа примесей
  2. 2 значения при 20 ° C.

Глоссарий

удельное сопротивление:
внутреннее свойство материала, независимо от его формы или размера, прямо пропорциональное сопротивлению, обозначаемое как ρ
температурный коэффициент удельного сопротивления:
эмпирическая величина, обозначаемая α , которая описывает изменение сопротивления или удельного сопротивления материала при температуре

Избранные решения проблем и упражнения

1.0,104 Ом

3. 2,8 × 10 −2 м

5. 1,10 × 10 −3 A

7. от −5ºC до 45ºC

9. 1.03

11. 0,06%

13. −17ºC

15. (a) 4,7 Ом (всего) (b) уменьшение на 3,0%


Удельное сопротивление, термическое сопротивление и температурный коэффициент — Европейский институт пассивных компонентов

R1.1 СОПРОТИВЛЕНИЕ (ρ)

Удельное сопротивление, ρ, — постоянная материала.Чем выше удельное сопротивление материала резистора, тем выше его сопротивление. Соединение можно обозначить как

.

………………………… [R1-1]

Здесь
R = сопротивление
l = длина проводника
A = площадь проводника.

В зависимости от того, в каких единицах выражаются l и A, мы получаем разные единицы ρ. Обычный способ — выразить l в м (eter) и A в мм. 2 ρ, а затем получить единицу Ωmm 2 / м. Если вместо этого мы выберем l в м и A в м 2 , единицей измерения ρ будет Ом x мм 2 / м, что обычно преобразуется в Ом · м.Этот блок часто используется для неметаллических материалов. Если нам известно значение ρ, выраженное в Ом · мм 2 / м, это значение необходимо умножить на коэффициент 10 -6 , чтобы получить значение в Ом · м. Таким образом, 10 -6 x Ом × мм 2 / м = 1 Ом · м.

R1.2 СОПРОТИВЛЕНИЕ ЛИСТА (Ом / квадрат)

Рисунок R1-1. Удельное поверхностное сопротивление r (кв.) [Ом / квадрат].

Удельное сопротивление листа — это мера сопротивления на единицу поверхности резистивных пленок.Элемент с квадратной поверхностью, показанный на рисунке R1-1, получает в соответствии с формулой [R1-1] сопротивление:

.

………………… [С1-2]

Таким образом, сопротивление на единицу площади, r (sq) , не зависит от размера поверхности. Именно толщина пленки и ее собственное удельное сопротивление определяют r (sq) (выраженное в Ом / квадрат).

R1.3 ТЕМПЕРАТУРА ПОВЕРХНОСТИ И ГОРЯЧЕЕ ЗОНО

Рисунок R1-2. Повышение температуры в зависимости от нагрузки.Ta = температура окружающей среды.

Повышение температуры поверхности корпуса резистора зависит от нагрузки, как в принципе показано на Рисунке R1-2. При повышении температуры увеличивается проводимость, излучение и конвекция (охлаждение воздуха) от корпуса резистора, что приводит к выравниванию температурной кривой.

На рисунке R1-3 показано распределение температуры по корпусу резистора. Рассеяние тепла на выводах или выводах SMD снижает температуру на концах. В середине корпуса мы регистрируем температурный максимум, так называемую температуру Hot Spot . Эта температура определяет как стабильность резистора, так и срок его службы.

Важно, чтобы спиральная или проволочная обмотка была равномерно распределена по всей свободной длине резистора. В противном случае мы получим усиленный эффект горячих точек, угрожающий жизни и стабильности.

Горячие точки имеют жизненно важное значение не только для самого резистора. Тепловое излучение может повлиять на соседние компоненты и печатные платы. Таким образом, убедитесь, что корпус резистора находится на достаточном расстоянии от термочувствительных соседних компонентов.

Рисунок R1-3. Температуры:
Thsp = Температура горячей точки.
Ta = температура окружающей среды.

R1.4 ТЕПЛОВАЯ ПОСТОЯННАЯ ВРЕМЯ, τ Вт

Рисунок R1-4. Тепловая постоянная времени, τw.

Тепловая постоянная времени, τw , определяется как время прогрева поверхности резистора до достижения 63% или теоретически (1-1 / e) конечной температуры после ступенчатого увеличения приложенной нагрузки, обычно P R (Рисунок R1-4).Конечно, постоянная времени сильно зависит от размера корпуса резистора. Маленькое тело быстрее нагреется, чем большое. В таблице R1-1 указаны стандартные значения для некоторых размеров, классифицированных по DIN.

Таблица R1- 1 . Примеры тепловых постоянных времени и тепловых сопротивлений.

Размер DIN [1] 0204 0207 0414
Тепловая постоянная времени, τw (с) 2 5 20
Тепловое сопротивление, R th (К / Вт) 400 250 170

[1] Цилиндрические детали с выводами.

R1.5 ТЕПЛОВОЕ СОПРОТИВЛЕНИЕ, R th

Тепловое сопротивление, R th , выражается в К / Вт. Он описывает повышение температуры тела резистора под приложенной нагрузкой. Поскольку излучение вызывает поворот температурной кривой вниз при увеличении нагрузки, данные о R th относятся к нормализованному монтажу и нагрузке P R . (См. DIN 44 050). Как показано на Рисунке R3-5, перегрузка по мощности снижает R th .

Рисунок R1-5.Термическое сопротивление при перегрузке P с и номинальной мощности P R .

В уравнении R1-3 описывается связь между R th и текущими температурами. R th выражается в K / W, но из-за того, что уравнение имеет дело с разницей между двумя температурами, не имеет значения, используем ли мы ° C или K для обоих значений. Различия будут одинаково большими. K 2 -K 1 = [(° C 2 +273) — (° C 1 +273)] = ° C 2 — ° C 1 .

………… [С1-3]

T hsp = Темп. в К или ° C
T a = темп. в К или ° C.
P = приложенная нагрузка, Вт.

В таблице R1-1 приведены некоторые примеры термического сопротивления для стандартных размеров DIN.

R1.6 ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ СОПРОТИВЛЕНИЯ, TCR

Температурный коэффициент сопротивления TCR выражается в ppm / ° C.

……….[R1-4]

Для пояснения TC часто обозначают TCR, то есть температурный коэффициент сопротивления.

Пределы спецификаций и фактические изменения могут выглядеть так, как показано на следующем рисунке, где показано семейство компонентов.

Рисунок R1-6. Пример указанных лимитов TC и фактических записей.


ABC CLR: Глава R Резисторы

Удельное сопротивление, термическое сопротивление и температурный коэффициент

Контент, лицензируемый EPCI:

[1] EPCI Эксперты Европейского института пассивных компонентов оригинальные статьи
[2] Руководство по пассивным компонентам CLR от P-O.Фагерхольт *

* используется под авторским правом EPCI от CTI Corporation, США

Содержание этой страницы находится под международной лицензией Creative Commons Attribution-Share Alike 4.0.

Тепловое сопротивление — обзор

5.2.2.3 Теплообмен внутри скважинного теплообменника и его основные влияющие факторы

В соответствии с основными принципами, обсуждавшимися ранее при работе с сильно связанными источниками тепла окружающей среды, при проектировании скважинного теплообменника (BHE), очень важно гарантировать — экономически эффективным способом — то, что тепло может закачиваться или извлекаться из земли без чрезмерной разницы температур между жидким теплоносителем и окружающей землей, тем самым сводя к минимуму разницу между T 2r и T 2 (см. Рисунок 5.1). Эта разница температур сильно зависит от параметра, известного как тепловое сопротивление жидкости относительно земли, в котором двумя основными составляющими этого сопротивления являются тепловое сопротивление между жидкостью-теплоносителем и стенкой скважины, известное как тепловое сопротивление скважины , и тепловое сопротивление окружающего грунта от стенки скважины до некоторого подходящего среднего уровня температуры, называемого термическим сопротивлением грунта (см. Eskilson, 1987; Hellström & Kjellsson, 1998).

Термическое сопротивление грунта включает окружающий грунт от стенки скважины до некоторого эталонного уровня температуры, обычно естественной ненарушенной температуры грунта T 2 в приложениях типа GSHP. 5 В этом типе применения удобно рассматривать тепловую реакцию из-за скачкообразного изменения удельной скорости закачки тепла q (Вт / м) 6 , заданной на единицу длины ствола скважины, и связать температуру эволюция с зависящим от времени тепловым сопротивлением заземления R г , так что:

(5.2) Tb − T2 = qRg

, где T b — температура в стенке скважины. Единица термического сопротивления грунта R г — К / (Вт / м). Другим важным фактором при проектировании скважинных систем является тепловое сопротивление между теплоносителем в проточных каналах ствола скважины и стенкой ствола скважины. Тепловое сопротивление жидкости к стенке ствола скважины дает разницу температур между температурой жидкости в коллекторе ( T f ) и температурой на стенке ствола скважины ( T b ) для определенной удельной скорости теплопередачи. q (Вт / м):

(5.3) Tf − Tb = qRb

As T f представляет реальную температуру, при которой тепловой насос фактически забирает тепло из холодного резервуара (Tf≈T2r), из комбинации уравнения (5.2) и Уравнение (5.3) легко вывести:

(5.4) T2r − T2 = q (Rg + Rb)

Следовательно, с точки зрения производительности системы, мы можем видеть, что важно минимизировать термическое воздействие на грунт, а также на температуру ствола скважины. тепловое сопротивление. Однако тепловое сопротивление грунта сильно зависит от таких факторов, как удельное тепловое сопротивление грунта (в зависимости от типа или состава грунта), которое проектировщик не может изменить.Также важно отметить, что обычно используется несколько групп скважин. Тепловое взаимодействие между соседними скважинами разовьется через относительно короткое время, что повлияет на значение R г . Обычный подход здесь заключается в измерении с помощью так называемых методов импульсного или переходного отклика (TRT) (ASHRAE, 2002; Gehlin, 1998) индивидуального значения скважины R г , которое затем экстраполируется путем моделирования. через соответствующие так называемые g-функции на поведение всего скважинного поля.Наконец, R г также зависит от того, насколько интенсивно грунт использовался ранее для термического извлечения / закачки и, следовательно, от энергетического поведения системы (характеризуемого количеством часов, в течение которых система использовалась при полной нагрузке на протяжении всего нагрева. сезон).

Термическое сопротивление скважины зависит от расположения проточных каналов и тепловых свойств используемых материалов. Типичные значения, наблюдаемые при полевых испытаниях, варьируются от 0,01 К / (Вт / м) для разомкнутой коаксиальной схемы до примерно 0.25 К / (Вт / м) для одинарных U-образных труб из бентонитового раствора с плохим тепловым контактом с окружающей стенкой скважины. Для типичной скорости теплопередачи 50 Вт / м соответствующие перепады температур, которые могут возникнуть из-за термического сопротивления ствола скважины, будут варьироваться от 0,5 ° C до значений вплоть до 12,5 ° C, что потенциально может очень существенно повлиять на производительность системы. Чтобы свести к минимуму R b , используются заполняющие материалы (например, бентонит, бетон и т. Д.) В скважинах, залитых раствором, чтобы обеспечить лучшую теплопередачу.Однако в заполненных водой скважинах — очень популярных на севере Европы — теплопередача вызывает естественную конвекцию в скважинной воде и в окружающем проницаемом грунте. Этот эффект возможен только при соблюдении определенных условий грунта и приводит к снижению общего термического сопротивления скважины.

В целом термическое сопротивление ствола скважины зависит:

От качества раствора

От материала трубы ствола скважины

От потока жидкости внутри ППТ если условия потока ламинарные, тепловой контакт намного хуже, чем в условиях турбулентного потока.

Возможное тепловое короткое замыкание между восходящими и нижними ветвями внутри BHE

Использование более высоких скоростей потока может минимизировать последний два фактора, но в результате возникает компромисс с увеличением потребности в насосах.

Наконец, при рассмотрении уравнения (5.4) можно пойти другим путем: ограничить удельную скорость отвода тепла q . Это подход некоторых из наиболее известных стандартов для разработки мелководных геотермальных источников, таких как немецкий стандарт VDI 5450 (VDI, 2008). Здесь максимально допустимые показатели отвода тепла фиксируются в зависимости от различных почв и рабочих параметров данной системы. В первые годы внедрения BHE в Европе стандартным значением для Германии было значение 50 Вт / м (тогда как значение 55 Вт / м обычно принималось для Швейцарии).Эти значения использовались в то время при проектировании жилых зданий GSHP, и значение 50 Вт / м до сих пор является практическим значением для определения размеров небольших установок. Однако из всех рассмотрений, сделанных ранее, очевидно, что система BHE не должна разрабатываться в соответствии с такими типами правил.

Определение коэффициента теплового сопротивления светодиодов | Завершенное исследование

Характеристика коэффициента теплового сопротивления светодиодов
Примеры светодиодных ламп MR16.

Анализ температуры перехода светодиода и температуры платы показал линейную зависимость между ними.

Тепло является важным фактором в работе светодиодного освещения и может отрицательно сказаться на светоотдаче, цвете и сроке службы. Количество тепла на p-n переходе светодиода, где создается свет, может варьироваться в зависимости от области применения. Например, лампа MR16 на основе СИД в хорошо вентилируемом светильнике будет иметь меньше тепла, чем такая же лампа в изолированном приспособлении, таком как встраиваемая банка.

Точное измерение температуры перехода светодиода (Tj) имеет решающее значение для прогнозирования характеристик светодиода. Однако сложно измерить светодиоды, которые упакованы в систему, такую ​​как лампа MR16 или PAR, без разборки системы. Вместо этого исследователи используют косвенные методы измерения.

Наиболее распространенный косвенный метод требует знания коэффициента теплового сопротивления светодиода, показателя того, какое сопротивление будет испытывать тепловой поток между переходом и платой электроники, к которой прикреплен светодиод.

Точность оценки Tj зависит от значения коэффициента термического сопротивления. Большинство производителей светодиодов характеризуют термическое сопротивление продукта только для одного тока возбуждения, температуры окружающей среды и температуры перехода. Однако эти параметры могут измениться, когда светодиоды объединены в систему, что, в свою очередь, может изменить коэффициент теплового сопротивления.

ЭКСПЕРИМЕНТ

LRC провел эксперимент, чтобы понять зависимость коэффициента теплового сопротивления светодиода от изменений мощности, температуры окружающей среды, размера радиатора и ориентации для мощных светодиодов мощностью 1 и 3 Вт.Температура платы (Tb) также была измерена и проанализирована.

РЕЗУЛЬТАТЫ

Исследователи LRC обнаружили:

  • Термическое сопротивление увеличивается при увеличении мощности или температуры окружающей среды.
  • Тепловое сопротивление уменьшается при увеличении размера радиатора.
  • Ориентация светодиода, прикрепленного к радиатору, влияет на рассеивание тепла светодиодами. Как следствие, изменяется тепловое сопротивление.

Это исследование также показало линейную корреляцию между Tj и Tb светодиода, подключенного к радиатору и работающего при постоянной мощности.Эта линейная зависимость может использоваться для оценки температуры перехода для любой температуры платы.

БУДУЩАЯ РАБОТА

Следующий шаг — найти взаимосвязь между температурой внешней поверхности светодиодной лампы и температурой перехода светодиода. Это обеспечило бы простой косвенный метод оценки производительности всей светодиодной системы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Джаясингхе, Л., Т. Донг и Н. Нарендран. 2007 г.Постоянен ли коэффициент теплового сопротивления мощных светодиодов? Седьмая международная конференция по твердотельному освещению, Труды SPIE 6669: 666911.
Полный текст PDF

Jayasinghe, L., Y. Gu, and N. Narendran. 2006. Характеристика коэффициента термического сопротивления мощных светодиодов. Шестая международная конференция по твердотельному освещению, Труды SPIE 6337, 63370V.
Полнотекстовый PDF

СВЯЗАННЫЕ НОВОСТИ

Краткое описание проекта LRC

Углубляясь в твердотельное освещение — Информационный бюллетень LRC, октябрь 2006 г.

СПОНСОР

ПОМОЩЬ

Основы термического сопротивления | Celsia

Сегодняшний гостевой блог об основах термического сопротивления принадлежит Dr.Джеймс Стивенс, профессор машиностроения в Университете Колорадо. Доктор Стивенс специализируется на численном и аналитическом анализе теплопередачи, охватывающем как установившиеся, так и переходные ситуации, с приложениями к тепловой истории, тепловому отклику, электронному охлаждению, температурным профилям, тепловому расчету и определению скорости теплового потока.

Аналогия теплового сопротивления

Термическое сопротивление — это удобный способ анализа некоторых проблем теплопередачи с использованием электрической аналогии, чтобы упростить визуализацию и анализ сложных систем.Он основан на аналогии с законом Ома:

В законе Ома для электричества «V» — это напряжение, управляющее током с величиной «I». Сила тока, протекающего при заданном напряжении, пропорциональна сопротивлению (R elec ). Для электрического проводника сопротивление зависит от свойств материала (например, медь имеет более низкое сопротивление, чем древесина) и физической конфигурации (толстые короткие провода имеют меньшее сопротивление, чем длинные тонкие провода).

Для одномерных стационарных задач теплопередачи без внутреннего тепловыделения тепловой поток пропорционален разнице температур в соответствии с этим уравнением:

где Q — тепловой поток, k — свойство материала теплопроводность, A — площадь, перпендикулярная потоку тепла, Δx — расстояние, на котором течет тепло, а ΔT — разность температур, приводящая в движение тепловой поток.

Если мы проведем аналогию, сказав, что электрический ток течет подобно теплу, и заявив, что напряжение управляет электрическим током, как разница температур управляет тепловым потоком, мы можем записать уравнение теплового потока в форме, аналогичной закону Ома:

где R th — это тепловое сопротивление, определяемое как: Как и в случае с электрическим сопротивлением, тепловое сопротивление будет выше для небольшой площади поперечного сечения теплового потока (A) или на большом расстоянии (Δx).

Обоснование

Итак, зачем все это? Ответ заключается в том, что термическое сопротивление позволяет нам решать несколько сложные проблемы относительно простыми способами. Мы поговорим подробнее о различных способах его использования, но сначала давайте рассмотрим простой случай, чтобы проиллюстрировать преимущества.

Предположим, что мы хотим рассчитать тепловой поток через стену, состоящую из трех разных материалов, и нам известны поверхностные температуры на каждой внешней поверхности, T A и T B , а также свойства и геометрия материала.

Мы, , могли бы написать уравнение проводимости для каждого материала:

Теперь у нас есть три уравнения и три неизвестных: T 1 , T 2 и Q. не было бы слишком много работы, чтобы алгебраически решить эти три неизвестных, однако, если мы воспользуемся аналогией термического сопротивления, нам даже не придется проделывать столько работы:

, где

, и мы можем решить для Q в Единственный шаг.

Объединение тепловых сопротивлений

Этот простой пример показал, как объединить несколько тепловых сопротивлений последовательно, что имеет ту же структуру, что и в электрическом аналоге:

Так же, как электрические сопротивления, тепловые сопротивления также могут быть объединены параллельно или в обоих последовательностях и параллельно:

Beyond Conduction

До сих пор мы говорили о тепловом сопротивлении, связанном с проводимостью через плоскую стенку.Для стационарных одномерных задач другие уравнения теплопередачи могут быть сформулированы в формате термического сопротивления. Например, рассмотрим закон охлаждения Ньютона для конвективной теплопередачи:

где Q — тепловой поток, h — коэффициент конвективной теплопередачи, A — площадь, на которой происходит теплопередача, T s — температура поверхности, на которой конвекция имеет место, а T inf — это температура жидкости в набегающем потоке. Как и в случае с теплопроводностью, существует разница температур, движущая потоком тепла.В этом случае тепловое сопротивление будет:

Аналогично, для теплопередачи от серого тела:

где Q — тепловой поток, ε — коэффициент излучения поверхности, σ — постоянная Стефана-Больцмана, T s — это температура поверхности излучающей поверхности, а T surr — температура окружающей среды. Факторизуя выражение для температуры, можно записать тепловое сопротивление:

Преимущество: простая установка задачи

Формулировки термического сопротивления могут сделать решение довольно сложной задачи довольно простым в установке.Представьте, например, что мы пытаемся рассчитать тепловой поток от потока жидкости известной температуры через композитную стенку к воздушному потоку с конвекцией и излучением, происходящим со стороны воздуха. Если свойства материала, коэффициенты теплопередачи и геометрия известны, то состав уравнения очевиден:

Теперь для решения этой конкретной проблемы может потребоваться итеративное решение, поскольку тепловое сопротивление излучения содержит температура поверхности внутри него, но установка проста и понятна.

Преимущество: Problem Insight

Формулировка термического сопротивления имеет дополнительное преимущество, так как ясно дает понять, какие части модели контролируют теплопередачу, а какие — неважны или, возможно, даже незначительны. В качестве конкретной иллюстрации предположим, что в последнем примере тепловое сопротивление на стороне жидкости составляло 20 К / Вт, что первый слой в композитной стене был пластиком толщиной 1 мм с тепловым сопротивлением 40 К / Вт, что второй слой состоял из стали толщиной 2 мм с термическим сопротивлением 0.5 К / Вт, и что тепловое сопротивление конвекции для воздуха составляло 200 К / Вт, а тепловое сопротивление излучению в окружающую среду было 2500 К / Вт, исходящему от поверхности с излучательной способностью 0,5.

Мы можем многое понять в проблеме, просто учитывая тепловое сопротивление. Например, поскольку сопротивление излучения параллельно гораздо меньшему сопротивлению конвекции, оно будет иметь небольшое влияние на общее тепловое сопротивление. Увеличение коэффициента излучения стены до единицы улучшило бы общее тепловое сопротивление только на 5%.Или полное игнорирование излучения приведет к ошибке всего в 6%. Точно так же термическое сопротивление стали является последовательным и мало по сравнению с другими сопротивлениями в системе, поэтому независимо от того, что сделано с металлическим слоем, это не окажет большого влияния. Например, переход со стали на чистую медь улучшит общее термическое сопротивление только на 0,2%. Наконец, очевидно, что тепловое сопротивление регулируется конвекцией со стороны воздуха. Если бы можно было удвоить коэффициент конвекции (скажем, увеличив скорость воздуха), только этот шаг уменьшил бы общее тепловое сопротивление на 36%.

Проводимость за пределами плоской стены

Термическое сопротивление также можно использовать для других геометрий проводимости, если они могут быть проанализированы как одномерные. Тепловое сопротивление теплопроводности в цилиндрической геометрии составляет:

, где L — осевое расстояние вдоль цилиндра, а r 1 и r 2 такие, как показано на рисунке.

Термическое сопротивление для сферической геометрии составляет:

с r 1 и r 2 , как показано на рисунке.

Заключение

Термическое сопротивление — это мощный и полезный инструмент для анализа проблем, которые можно аппроксимировать как одномерные, стационарные и не имеющие источников тепловыделения.


Пожалуйста, свяжитесь с Celsia для решения следующей задачи по тепловому расчету. Мы специализируемся на разработке и производстве теплоотводов с использованием жидкостных двухфазных устройств: тепловых трубок и паровых камер.

Влияние температуры на сопротивление

  • Изучив этот раздел, вы сможете:
  • • Опишите влияние температуры на сопротивление проводника.
  • • Опишите влияние температуры на сопротивление изолятора.
  • • Определите отрицательные и положительные температурные коэффициенты.

Как температура изменяет сопротивление

Хотя сопротивление проводника изменяется в зависимости от его размера (например, более толстые провода имеют меньшее сопротивление току, чем более тонкие провода), сопротивление проводника также изменяется с изменением температуры.Этого можно ожидать, потому что при изменении температуры размеры проводника будут изменяться при его расширении или сжатии.

Однако материалы, которые классифицируются как ПРОВОДНИКИ, имеют тенденцию ПОВЫШАТЬ свое сопротивление с повышением температуры. Однако ИЗОЛЯТОРЫ могут УМЕНЬШИТЬ свое сопротивление с повышением температуры. Материалы, используемые для изготовления изоляторов (стекло, пластик и т. Д.), Демонстрируют заметное падение сопротивления только при очень высоких температурах. Они остаются хорошими изоляторами при любых температурах, с которыми они могут столкнуться при использовании.

Таким образом, эти изменения сопротивления нельзя объяснить изменением размеров из-за теплового расширения или сжатия. Фактически, для проводника данного размера изменение сопротивления в основном связано с изменением удельного сопротивления материала и вызвано изменением активности атомов, составляющих материал.

Температура и атомная структура

Причины этих изменений удельного сопротивления можно объяснить, рассмотрев протекание тока через материал.Поток тока — это фактически движение электронов от одного атома к другому под действием электрического поля. Электроны — это очень маленькие отрицательно заряженные частицы, которые отталкиваются отрицательным электрическим зарядом и притягиваются положительным электрическим зарядом. Следовательно, если к проводнику приложен электрический потенциал (положительный на одном конце, отрицательный на другом), электроны будут «мигрировать» от атома к атому к положительному полюсу.

Однако только некоторые электроны могут свободно перемещаться.Остальные внутри каждого атома так сильно привязаны к своему конкретному атому, что даже электрическое поле не сместит их. Таким образом, ток, протекающий в материале, обусловлен движением «свободных электронов», и количество свободных электронов в любом материале по сравнению с теми, которые тесно связаны с их атомами, определяет, является ли материал хорошим проводником (много свободных электронов) или хороший изолятор (почти нет свободных электронов).

Воздействие тепла на атомную структуру материала заставляет атомы колебаться, и чем выше температура, тем сильнее колеблются атомы.

В проводнике, по которому уже протекает большое количество свободных электронов, колебания атомов вызывают множество столкновений между свободными электронами и захваченными электронами. Каждое столкновение использует некоторую энергию свободного электрона и является основной причиной сопротивления. Чем больше атомы толкаются в материале, тем больше возникает столкновений и, следовательно, больше сопротивление току.

Однако в изоляторе ситуация несколько иная.Свободных электронов так мало, что ток почти не протекает. Почти все электроны прочно связаны внутри своего атома. Нагрев изолирующего материала вызывает вибрацию атомов, и при достаточном нагреве атомы вибрируют достаточно сильно, чтобы фактически высвободить часть своих захваченных электронов, создавая свободные электроны, которые становятся носителями тока. Поэтому при высоких температурах сопротивление изолятора может упасть, а в некоторых изоляционных материалах — довольно резко.

В материале, сопротивление которого УВЕЛИЧИВАЕТСЯ с повышением температуры, считается, что материал имеет ПОЛОЖИТЕЛЬНЫЙ ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ.

Когда сопротивление ПАДАЕТ с повышением температуры, говорят, что материал имеет ОТРИЦАТЕЛЬНЫЙ ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ.

Как правило, проводники имеют ПОЛОЖИТЕЛЬНЫЙ температурный коэффициент, в то время как (при высоких температурах) изоляторы имеют ОТРИЦАТЕЛЬНЫЙ температурный коэффициент.

Различные материалы в каждой группе имеют разные температурные коэффициенты. Материалы, выбранные для изготовления резисторов, используемых в электронных схемах, представляют собой тщательно отобранные проводники с очень низким положительным температурным коэффициентом.При использовании резисторы, изготовленные из таких материалов, будут иметь лишь очень небольшое увеличение удельного сопротивления и, следовательно, их сопротивления. Использование таких материалов для изготовления резисторов создает компоненты, значение которых незначительно изменяется в заданном диапазоне температур.

Материалы, выбранные в качестве изоляторов, будут иметь очень низкий ОТРИЦАТЕЛЬНЫЙ ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ во всем рабочем диапазоне температур.

Тепловое сопротивление | Neutrium

Концепция термического сопротивления может использоваться для решения задач стационарной теплопередачи, которые связаны с последовательными, параллельными или комбинированными последовательно-параллельными компонентами.В этой статье показано, как рассчитать общее тепловое сопротивление для таких систем и как рассчитать тепловое сопротивление для практических геометрий, таких как стенка трубы.

: Тепловое сопротивление (К / Вт)
: Тепловое сопротивление для конвективной теплопередачи (К / Вт)
: Тепловое сопротивление для лучистой теплопередачи ( К / Вт)
: Тепловое сопротивление для кондуктивной теплопередачи через плоскую стену (К / Вт)
: Тепловой поток (Вт)
: Температура при заданная точка (К)
: Толщина плоской стенки (м)
: Площадь теплопередачи (м 2 )
: Средняя теплопроводность (Вт / м.K)
: Внутренний диаметр (м)
: Внешний диаметр (м)
: Длина трубы (м)
: Коэффициент теплопередачи (Вт / м 2 .K)

Термическое сопротивление — это сопротивление конкретной среды или системы потоку тепла через ее границы, которое зависит от геометрии и тепловых свойств среды, таких как как теплопроводность.

Точное знание теплового сопротивления данной системы или компонента системы может позволить рассчитать тепловой поток через него или температуры на его границах. Это особенно полезно при решении задач теплового проектирования в промышленности, таких как расчет теплопотерь из резервуара или выбор изоляции трубопроводов.

Сети термического сопротивления обычно используются для анализа устойчивой теплопередачи. Сети с тепловым сопротивлением имеют схожую функциональность с сетями электрического сопротивления, используемыми в электротехнике, и позволяют легко рассчитать общее тепловое сопротивление в системе, независимо от того, состоит ли она из последовательно включенных, параллельных или обоих сопротивлений.

Сопротивление в серии

Часто приходится рассматривать передачу тепла через различные среды последовательно, одним из таких примеров является тепловой поток от газа на одной стороне плоской стенки к газу на другой стороне. Эту систему теплопередачи можно проанализировать с помощью приведенной ниже схемы теплового сопротивления.

Общее сопротивление для описанной выше системы может быть вычислено из всех сопротивлений компонентов R conv1 , R wall и R conv2 следующим образом.

После расчета общего сопротивления тепловой поток через систему может быть рассчитан на основе данных о двух конечных температурах следующим образом.

Сопротивление параллельно

Передача тепла может также происходить через сопротивление параллельно, например, потеря тепла с внешней поверхности бака будет происходить из-за механизмов конвективной и радиационной теплопередачи.

Обратное полное сопротивление для системы, показанной выше, может быть вычислено путем сложения обратных сопротивлений двух компонентов.

Это можно упростить, чтобы его можно было напрямую комбинировать с тепловыми сопротивлениями других компонентов в данной системе, что особенно важно, когда тепловые сопротивления существуют как параллельно, так и последовательно.

Комбинированное последовательное и параллельное сопротивление

В промышленных задачах теплопередачи тепловое сопротивление часто бывает как последовательным, так и параллельным. Например, потеря тепла из содержимого неизолированного резервуара будет иметь конвективное сопротивление содержимого резервуара, за которым следует сопротивление проводимости стенок резервуара последовательно, а затем конвективное и радиационное сопротивление окружающей среде параллельно.Этот пример описывается схемой теплового сопротивления ниже.

В этом случае общее сопротивление может быть вычислено путем сложения общего сопротивления для последовательного сегмента и общего сопротивления для параллельного сегмента, как описано в предыдущих разделах.

При проектировании и оптимизации промышленного оборудования часто требуется определить установившуюся температуру в некоторой точке сети теплового сопротивления, например температуру между стенкой резервуара и внутренней стороной его изоляции.

Для определения этих температур необходимо сначала рассчитать тепловое сопротивление. Некоторые уравнения для расчета теплового сопротивления представлены ниже.

Сопротивление проводимости

Уравнения сопротивления проводимости для некоторых распространенных случаев приведены в таблице ниже.

Геометрия Уравнение сопротивления
Плоская стенка
Цилиндрическая стенка
Сферическая стенка

Сопротивление конвекции

Сопротивление теплопередаче можно рассчитать за счет конвекции по следующему уравнению.

Для расчета конвективного сопротивления необходимо сначала определить коэффициент теплопередачи h. Существует множество корреляций для расчета коэффициента теплопередачи в зависимости от геометрии рассматриваемой системы.

Сопротивление излучению

Сопротивление теплопередаче посредством излучения можно рассчитать по следующему уравнению:

Это позволяет легко сгруппировать лучистый теплоперенос вместе с другими режимами теплопередачи при рассмотрении общей теплопередачи для данной системы, однако Сначала необходимо рассчитать коэффициент радиационной теплопередачи.

Обычно при анализе теплопередачи предполагается, что между поверхностями двух компонентов происходит идеальный контакт. Чтобы это предположение было правильным, необходимо, чтобы обе поверхности были идеально гладкими, однако на практике это случается редко.

Когда две реальные поверхности прижимаются друг к другу, выступы на каждой поверхности будут соприкасаться и образовывать области с высокой теплопроводностью, в то время как углубления будут заполнены воздухом. Поскольку воздух является плохим проводником тепла, это увеличивает сопротивление тепловому потоку по сравнению с идеально гладкими поверхностями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
