Сколько розеток нужно на кухне, вы удивитесь когда узнаете

Поскольку современная кухня отличается обилием электроприборов, отдельное внимание нужно уделять количеству розеток и вопросы: сколько розеток нужно на кухне и КАК обеспечить безопасность электропроводки, далеко не праздные.

И дело тут не только в том, что электрические шнуры современных микроволновых печей, тостеров, электрочайников, вытяжек и тому подобной кухонной техники обычно короткие, но также в максимально допустимой нагрузке на розетку.

Наращивать провода самостоятельно категорически запрещается.

В некоторых исключительных случаях допускается применение удлинителей, однако гораздо целесообразнее установить отдельную розетку на кухне для каждого энергоемкого устройства.

Расчет количества розеток в кухонном помещении следует также осуществлять с учетом суммарной мощности электроустройств, разрешенных к использованию в соответствии с требованиями электропотребления.

Сколько розеток должно быть на кухне?

Чтобы рассчитать количество розеток на кухне необходимо воспользоваться простой арифметикой — сложить все бытовые приборы:

• Электроплита.
• Холодильник.
• Электрочайник.
• Микроволновая печь.
• Вытяжка.
• Посудомоечная машина.

Это основные приборы, которые установлены практически в каждой квартире. А вот дополнительные устройства, которые люди используют в процессе приготовления блюд и напитков:

1. Кофеварочная машина.
2. Блендер.
3. Мясорубка.
4. Тостер.
5. Соковыжималка.

Добавим сюда еще телевизор и дополнительное освещение, очевидно, что вышло столько приборов, что, кажется, для них потребуется около 20 гнезд. На самом деле все не так страшно. Мы сейчас вам подробно опишем.

Сколько должно быть отдельных групп на кухне

Отдельными группами называют розетки, которые запитываются от своей линии и также имеют отдельный автомат.

По стандарту их обычно не более двух-трех, хотя на самом деле, по-хорошему, должно быть значительно больше.

1.Отдельная линия для рабочей зоны.

Эта линия предназначена для таких электрических приборов как: чайник, микроволновая печь, миксеры, кофеварка, кофемолка и т.п. Розетки для нее располагаются над столешницей, в необходимых местах. Для удобства должно быть хотя бы две розетки с двумя-тремя гнездами.

Лучше всего, если провод пролегает через столешницу: для этого необходимо сделать аккуратный вырез в поверхности, либо спрятать его в пластиковом канале.

2. Отдельная линия для стиральной машины, холодильника, посудомоечной машины и электроплиты.

Можно объединять силовые приборы, к примеру, посудомоечную и стиральную машину расположить на одной группе, которая имеет дифференциальный автомат (мощность 20 Ам). Стоит обратить внимание, суммарная мощность обоих устройств не должна превышать 4 кВ.

Важно! Крайне не рекомендуется запускать одновременно два-три прибора расположенных на одной линии.

Нельзя такой маневр совершать с холодильником — он должен быть на отдельной линии. Так рекомендуем не только мы, но и гласит инструкция производителей бытовой техники.

Если не хотите сократить эксплуатационный период своего прибора, то прислушайтесь к следующим рекомендациям:

• Нельзя подключать холодильник через удлинитель.
• Розетка должна быть под вилку, никаких переходников китайского происхождения быть не должно.
• Земляной контакт должен быть исправен.
• Прежде всего — это безопасность вашей квартиры и сохранность дорогостоящего оборудования.

К сведению! Установка холодильника на совместную линию с другим прибором может привести к неправильному распределению напряжения в сети, что приведет к сильным нагрузкам.

Каждая отдельная группа должна быть оснащена дифференциальным автоматом или автоматом защищенным УЗО.

Очевидно, что сэкономить можно на многом, чтобы электромонтажные работы обошлись еще дешевле, например:

1. Использовать дешевые автоматы.
2. Подобрать низкокачественную проводку.
3. Использовать только 2-3 группы (как это делали строители раньше).

Такая электросеть будет работать, и даже может ни разу вас не побеспокоить, за исключением сильного напряжения и срабатыванием автоматов. Но гарантии на то, что все будет работать исправно и никаких последствий не будет — никто вам не даст.

Расчет оптимальной высоты розеток на кухне

Мы рассмотрели вопрос, сколько розеток нужно на кухне и постарались дать на него исчерпывающий ответ. Теперь переходим к не менее важному моменту — какая высота должна быть у розеток.

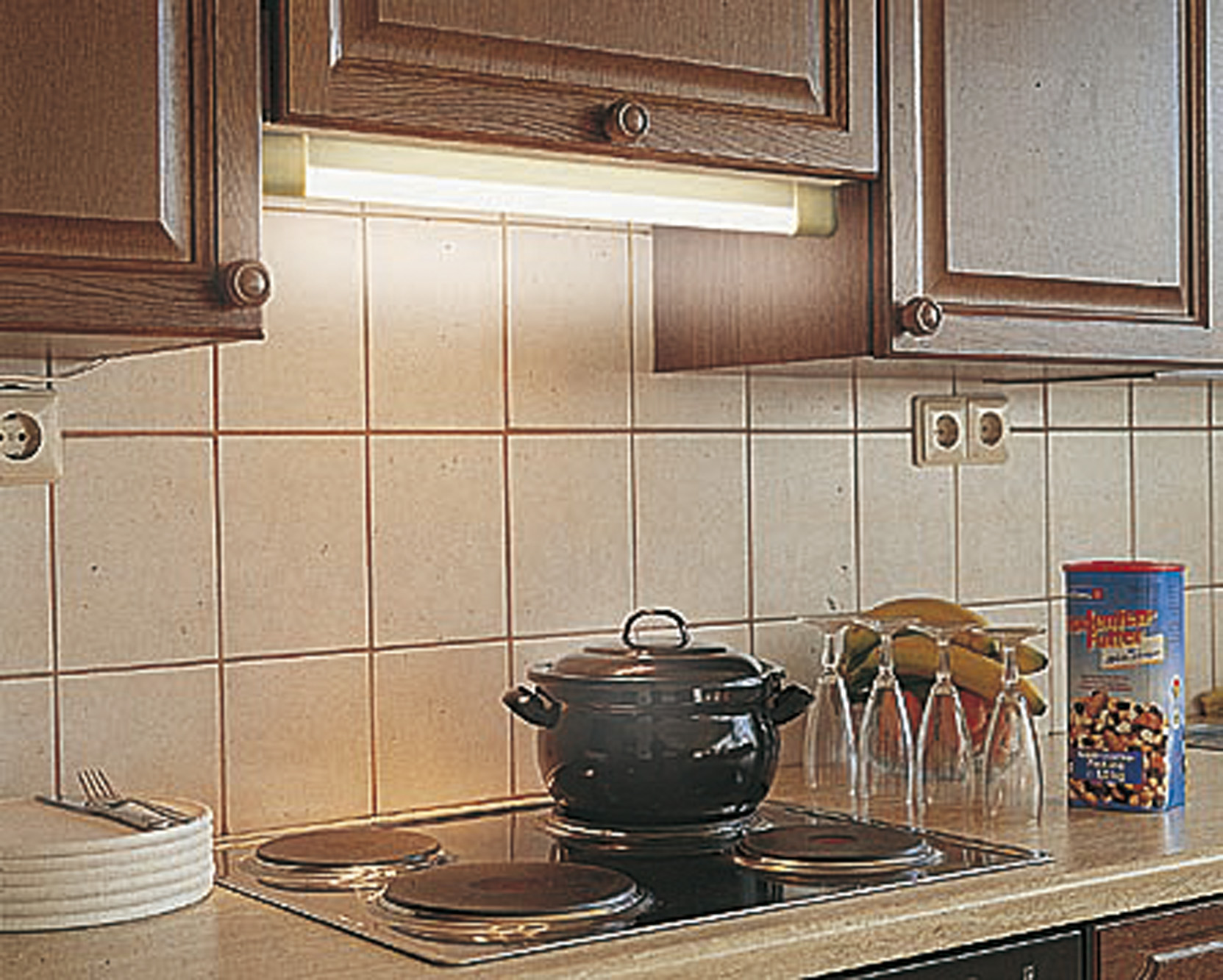

Самое главное, что влияет на расположение розеток — кухонная мебель и бытовая техника, где она стоит. Сделаем лишь такое замечание:

• возле мягкого уголка/обеденной зоны обязательно должна быть розетка (над столом).

Что касается рабочей поверхности, то минимальное расстояние от столешницы до розетки считается 10 см. Если вам проще считать от пола, то это примерно 95-110 см.

Обратите внимание! Это минимальный размер, который желательно все-таки делать более «внушительным», к примеру, 20 см от столешницы — безопасно и практично.

Для таких кухонных приборов, как:

• посудомоечная машина, электроплита (духовой шкаф) и стиральная машина, розетки стараются установить на высоте от чистого пола 10 см. Это размер верхнего края розетки.

Такой критерий связан с тем, что современная кухонная мебель устанавливается на ножки с минимальной высотой в 100 мм. С одной стороны, можно расположить розетку за мебелью, но это придется делать дополнительные вырезы в задних стенках.

1. Под вытяжку розетка монтируется: либо за навесным шкафом, в который встраивается устройство, либо над карнизом, чтобы скрыть провода от посторонних глаз.
2. Для встраиваемых светильников в карнизе розетка устанавливается также под потолком.
3. Не забудьте расположить еще парочку розеток в свободных углах кухни, на высоте 30-40 см от пола. Дополнительные источники питания не помешают.

Обычно монтаж розеток выполняется проектировщиком на стадии строительства или реконструкции помещения. Штатные розетки размещаются в рекомендованных проектом местах. В своих расчетах проектировщики исходят от существующих строительных правил и норм, а также технических условий использования электроприборов, изготовленных предприятиями-производителями.

Так как в кухне электрические коммуникации соседствуют с водой, данное помещение относится к разряду опасных. Поэтому в кухне, как и в ванной, все токопроводящие элементы инженерных систем, металлические корпуса бытовых электроприборов и нулевые защитные проводники электрического оборудования, включая штепсельные розетки, должны быть подключены в общую систему уравнивания потенциалов.

Кроме того, для защиты такой бытовой техники, как стиральная и посудомоечная машины, в дополнение к обязательному устройству защитного отключения необходимо использовать работающие по селективной схеме УЗО.

Число розеток в кухонном помещении может и превышать количество, установленное согласно проекту, если суммарная мощность приборов, которые планируется использовать на кухне, превышает допустимые параметры.

В таком случае для реконструкции электросистемы кухни понадобиться новое проектирование электроснабжения и потребуется специальное разрешение электроснабжающей компании, что сделать легальным путем практически невозможно.

инструкция, фото- и видео-уроки, цена

Проблема с нехваткой розеток на кухне существовала еще 20-25 лет назад, что же можно сказать про сегодня, когда бытовых приборов стало больше. Решить этот вопрос можно лишь ремонтом – установив несколько дополнительных розеток. Но как сделать так, чтобы хватило и для всех приборов, и не была нарушена техника безопасности?

Сколько же их должно быть, а точнее – сколько можно их монтировать

Для чего на кухне розетки

Чтобы рассчитать количество розеток на кухне необходимо воспользоваться простой арифметикой – сложить все бытовые приборы:

• Электроплита.
• Холодильник.
• Электрочайник.
• Микроволновая печь.
• Вытяжка.
• Посудомоечная машина.

Это основные приборы, которые установлены практически в каждой квартире. А вот дополнительные устройства, которые люди используют в процессе приготовления блюд и напитков:

Розеток должно хватить, чтобы при эксплуатации кухни не возникал дискомфорт

• Кофеварочная машина.
• Блендер.
• Мясорубка.
• Тостер.
• Соковыжималка.

Добавим сюда еще телевизор и дополнительное освещение, очевидно, что вышло столько приборов, что, кажется, для них потребуется около 20 гнезд. На самом деле все не так страшно. Мы сейчас вам подробно опишем.

Читайте также об особенностях выбора и изготовления деревянных полок для кухни.

Скрытые розетки на кухне могут быть установлены как в столешнице, так и в каком-либо навесном шкафу

Примечание! А еще фильтр для очистки воды, у кого имеется, также требует отдельную розетку.

С чего начинаем

Многие люди не готовы потратить время и деньги на создание электропроекта перед ремонтом кухни. Хотя, на самом деле, это очень необходимая вещь, которая помогает ответить на вопрос, сколько должно быть розеток на кухне?

Мы не будем разъяснять, чем хорошие такие документы, что для этого надо – мы постараемся дать вам полезную информацию о том, где и как расположить розетки.

Сколько должно быть отдельных групп

Отдельными группами называют розетки, которые запитываются от своей линии и также имеют отдельный автомат.

По стандарту их обычно не более двух-трех, хотя на самом деле, по-хорошему, должно быть значительно больше.

• Отдельная линия для рабочей зоны. Эта линия предназначена для таких приборов как: чайник, микроволновая печь, миксеры и многие другие. Розетки для нее располагаются над столешницей, в необходимых местах. Для удобства должно быть хотя бы две розетки с двумя-тремя гнездами. Как показано на фото.

Лучше всего, если провод пролегает через столешницу, сделать аккуратный вырез в поверхности, либо спрятать его в пластиковом канале

• Отдельная линия для стиральной машины, холодильника, посудомоечной машины и электроплиты.

Можно объединять силовые приборы, к примеру, посудомоечную и стиральную машину расположить на одной группе, которая имеет дифференциальный автомат (мощность 20 Ам). Стоит обратить внимание, суммарная мощность обоих устройств не должна превышать 4 кВ.

Важно! Крайне не рекомендуется запускать одновременно два-три прибора расположенных на одной линии.

Нельзя такой маневр совершать с холодильником – он должен быть на отдельной линии. Так рекомендуем не только мы, но и гласит инструкция производителей бытовой техники.

Если не хотите сократить эксплуатационный период своего прибора, то прислушайтесь к следующим рекомендациям:

• Нельзя подключать холодильник через удлинитель.
• Розетка должна быть под вилку, никаких переходников китайского происхождения быть не должно.
• Земляной контакт должен быть исправен.

Прежде всего – это безопасность вашей квартиры и сохранность дорогостоящего оборудования.

К сведению! Установка холодильника на совместную линию с другим прибором может привести к неправильному распределению напряжения в сети, что приведет к сильным нагрузкам.

Каждая отдельная группа должна быть оснащена дифференциальным автоматом или автоматом защищенным УЗО.

Очевидно, что сэкономить можно на многом, чтобы электромонтажные работы обошлись еще дешевле, например:

• Использовать дешевые автоматы.
• Подобрать низкокачественную проводку.
• Использовать только 2-3 группы (как это делали строители раньше).

Такая электросеть будет работать, и даже может ни разу вас не побеспокоить, за исключением сильного напряжения и срабатыванием автоматов. Но гарантии на то, что все будет работать исправно и никаких последствий не будет – никто вам не даст.

Жалюзи на кухню? Отличная идея! Удобно, практично и функционально – читайте здесь.

Расчет оптимальной высоты розеток

Мы рассмотрели вопрос, сколько нужно розеток на кухне и постарались дать на него исчерпывающий ответ.

Теперь переходим к не менее важному моменту – какая высота должна быть у розеток.

• Самое главное, что влияет на расположение розеток – кухонная мебель и бытовая техника, где она стоит. Сделаем лишь такое замечание: возле мягкого уголка/обеденной зоны обязательно должна быть розетка (над столом).
• Что касается рабочей поверхности, то минимальное расстояние от столешницы до розетки считается 10 см. Если вам проще считать от пола, то это примерно 95-110 см.

Обратите внимание! Это минимальный размер, который желательно все-таки делать более «внушительным», к примеру, 20 см от столешницы – безопасно и практично.

• Для таких приборов, как: посудомоечная машина, электроплита (духовой шкаф) и стиральная машина, розетки стараются установить на высоте от чистого пола 10 см. Это размер верхнего края розетки.

Такой критерий связан с тем, что современная кухонная мебель устанавливается на ножки с минимальной высотой в 100 мм. С одной стороны, можно расположить розетку за мебелью, но это придется делать дополнительные вырезы в задних стенках.

Вот так будет выглядеть розетка в шкафу – при этом она занимает место, и доступ к ней нередко заставлен

• Под вытяжку розетка монтируется: либо за навесным шкафом, в который встраивается устройство, либо над карнизом, чтобы скрыть провода от посторонних глаз.
• Для встраиваемых светильников в карнизе розетка устанавливается также под потолком.

Не забудьте расположить еще парочку розеток в свободных углах кухни, на высоте 30-40 см от пола. Дополнительные источники питания не помешают.

Наглядный пример того, где и как должно быть расположены розетки

Установка розеток своими силами

Есть еще один вариант, как сделать электромонтаж более экономичным – сделать все своими руками, начиная от высверливания отверстий в стене до подключения проводов. Мы постараемся вам помочь в этом.

Делаем отверстие и канал для проводов

Для этого вам потребуется перфоратор, болгарка или дрель с коронкой.

Все провода спускаются с потолка, где они запитываются – на каждую линию свой канал

• Перфоратор со специальной насадкой эффективно выбивает в бетонных стенах отверстие.
• Болгарка предназначена для прокладывания каналов.

Совет! Запаситесь дисками заранее, чтобы потом не пришлось бегать в магазин по нескольку раз. Такие работы потребуют от вас много сил и терпения.

• Дрель с коронкой используется для кирпичных и гипсокартонных стен. Коронка подбирается согласно диаметру коробки у розетки.

Работа очень пыльная, поэтому подготовьте защитные очки и маску на лицо, чтобы как можно меньше дышать бетонной крошкой.

Крепеж коробки

Для установки коробки вам понадобится шуруповерт и саморезы, чтобы притянуть основу будущей розетки к стене.

Что необходимо знать:

• Если вы решили просто заменить старую розетку, обратите внимание, что современные розетки рассчитаны на пластиковые коробки. У металлических коробок, использовавшихся ранее, диаметр немного отличается. Это приведет к тому, что лапки розетки не будут надежно зафиксированы в большой коробке, розетка будет болтаться.
• Не используйте китайские изделия – именно из-за них чаще всего и происходит воспламенение пластиковой основы. Связано с тем, что каркас изготовлен неправильно, есть места, где оголенный провод контактирует с пластиком.

Пластиковый короб подходит для всех современных типов розеток

Примечание! Обязательно используйте защитные перчатки и прорезиненные инструменты.

Подключение к сети

• Откручиваем болты с верхней стороны и снимаем верхнюю крышку.
• Ослабляем контакты, куда необходимо вставлять провода: между прижимной губкой и упором должно быть расстояние большее, чем диаметр контакта.
• Сами провода зачищаются и загибаются таким образом, чтобы концы попали в гнезда розетки.

Фиксация проводов должна осуществляться при отключении электропитания в комнате/квартире, если вы делаете это первый раз

• Затягиваем прижимную губку и возвращаем на место крышку корпуса.

Важно! Затягивать необходимо очень сильно, так как плохой контакт может привести к оплавлению проводки и пластиковых стенок. А со временем такая розетка может стать еще и очень опасной, так как контактирует с оголенным проводом.

Заключение

Вот мы с вами ответили на несколько важных вопросов, касающихся электромонтажных работ на кухне. Теперь вы знаете, сколько розеток должно быть на кухне, как их следует располагать и каким образом самостоятельно устанавливать розетки. Кстати, цена на них довольно низкая.

Если в чем-то сомневаетесь, то можете посмотреть видео, где затрагивается тема статьи. Еще несколько полезных советов лишними не будут.

Читайте также полезные советы по выбору линолеума для кухни.

Понравилась статья? Подписывайтесь на наш канал Яндекс. Дзен

Отличная статья 0

Статьи по теме

Все материалы по теме

расчет количества и какие лучше ставить

Больше всего электричества используется на кухне, поскольку в помещении применяется много техники. Электроточки нужно правильно расположить, используя правила безопасности и эргономики. Неверный монтаж может вызвать много негативных последствий. За счет этого нужно определиться, сколько нужно розеток на кухню, какой их вид подобрать, и как монтировать.

Особенности использования

Сколько должно быть розеток на кухне? Это зависит от самой площади, функциональных особенностей и количества используемой техники.

В очень малых помещениях сложно разместить много приборов, но при большой квадратуре можно ставить стиральные машины, телевизоры и другие устройства.

Независимо от размеров кухни и количества электрических точек, существуют общие требования, которым нужно следовать:

• безопасность в использовании;
• свободный доступ;
• качественная установка и разводка проводки.

Нужно помнить, что в помещении присутствует высокая степень влажности, могут попадать капли жира и другие брызги, а применение мощной аппаратуры делает высокую нагрузку на всю сеть, поэтому правила безопасности обязательно надо применять:

1. Строго запрещено монтировать розетку над плитой или раковиной. Учитывается правило еще на этапе планирования, создания схемы и выбора мебели. При капитальном ремонте с изменением дизайна все точки, которые выходят прямо над мойкой или плитой, надо переносить в стороны на 50 см от газовых труб и 60 см от раковины.
2. используя розетки под мойкой обязательно покупать приборы с дополнительной защитой от IP44. Они должны ставиться выше сифона и не ниже 20 см от уровня пола.
3. При наличии малых детей рекомендуется покупать современные розетки с защитными шторками и прочими дополнениями, а располагать их выше роста малышей.

В ходе монтажа дело лучше поручить профессионалам, которые знают основные правила безопасности и выполнят работу качественно.

Для мощных приборов в виде духового шкафа, стиральной машины и прочего, надо использовать отдельные линии и точки подключения.

Где и сколько разместить

На этапе планирования розеток следует к количеству стандартных приборов добавить еще 3 точки. С их помощью можно подключить дополнительную технику, которая применяется время от времени.

К примеру, при стандартном оснащении с телевизором на кухне делается от 9 точек, из которых 6 в близости с аппаратурой, блок в фартуке, одна в области обеденного стола и еще элемент в любом удобном месте.

Точный расчет проводится только с учетом пожеланий владельцев. Некоторые предпочитают ставить все на видном месте, поэтому лучше предусмотреть отдельные электроточки под каждую аппаратуру. На кухне 10 метров места мало, поэтому ненужная техника прячется и достается по мере необходимости. Для нее лучше поместить блок на фартуке.

Правильное размещение возможно только после предварительно сделанного плана с учетом аппаратуры и мебели. После создания плана определяется количество и место розеток — учитывая, что провода чаще около 1—1,5 м. При общей мощности аппаратуры до 3,5 кВт можно ставить сдвоенные виды, подходящие для стационарных устройств.

Приборы, постоянно включенные в сеть

Количество розеток для каждой кухни и владельца отличается, но стандартный набор техники, которая нуждается в постоянном подключении почти всегда совпадает:

• электродуховки — самая мощная аппаратура, некоторые модели могут брать по 5–6 кВт, поэтому обязательно используется силовая розетка и отдельная линия;
• электроплита или варочная панель — каждая из конфорок требует до 2 кВт, поэтому одновременное включение требует отдельной линии и мощной розетки. Индукционные варианты тоже могут применяться, но электроточки следует ставить в отдалении от другой техники;
• посудомоечная машина — для работы и прогрева воды используется ТЭНа, которая требует больше всего энергии. Мощность аппарата 1,5–2 кВт, но поскольку применение нечастое, то можно включать в обычные накладные розетки с одной линией для другой бытовой техники;
• мультиварка — используется для приготовления пищи, средний период работы порядка 1 часа. Мощность 2 кВт, и рекомендуется использовать отдельные розетки или сдвоенные с маломощными приборами. Аналогичные правила относятся к хлебопечи;
• микроволновка, чайник — аппаратура довольно мощная, но работает 5–10 минут. Их можно подключать в двойную розетку и активировать одновременно;
• холодильник — требует отдельного питания, мощность аппарата небольшая, монтаж делается отдельно. Рекомендуется установить внешние варианты розеток, одинарную или сдвоенную;
• вытяжка — маломощная техника, подойдет любая мебельная розетка, если электроточка будет внутри шкафчика, или обычные варианты, которые устанавливаются недалеко от потолка за самим аппаратом. Отдельное питание следует делать для ТВ или радио.

В результате описанного, в сети постоянно находится от 5–6 приборов. Исходя из расположения, функциональности и мощности подходят разные модели розеток, но при подсчете всегда делается запас, учитывая, что периодически будет включаться другая аппаратура.

Приборы, которые подключаются отдельно

После составления схемы и определения количества техники, розеток для нее, важно учитывать наличие комбайнов, блендеров, кофемашин и прочего. Такая техника включается время от времени, но для нее надо свободная электроточка. Она чаще делается блоками из 2–3 источников питания возле обеденного стола или на фартуке.

Подробнее про установку розеток для освещения и техники в фартук читайте тут.

Для любителей пользоваться телефоном и другими гаджетами можно возле стола поставить точку для зарядки устройств. Упростить уборку поможет одна розетка внизу помещения, которая подойдет для подключения пылесоса.

Разновидности розеток

Правильно подобранные и размещенные розетки обеспечивают функциональность и лаконичный внешний вид кухни. Есть разные решения:

• накладные модели;
• встраиваемые;
• скрытые, подходящие для монтажа в столешницу, ящики или шкафы;
• угловые варианты;
• поворотные и выдвижные.

Наружные или накладные типы для кухонь используются редко, поскольку защищены только коробкой, что небезопасно в условиях повышенной влажности.

Встраиваемые варианты часто применяются для мощной аппаратуры, но покупать их надо с заземлением, а при монтаже обеспечивать свободный доступ. Есть много моделей, которые гармонично дополнят стиль кухни.

Скрытые варианты устанавливают прямо в столешницу или ящики, применяются в качестве дополнительного элемента. Они экономят свободное место, весьма практичны.

Модным и функциональным решением являются угловые модели. В продаже есть те, у которых используется выдвигающаяся вилка или простой вариант. За счет такого типа можно задействовать угловое пространство, которое редко используется на соединении двух стен.

Кроме описанных вариантов, существуют целые блоки с несколькими точками для подключения, отдельно встроенные выходы для зарядки телефона или подключения ТВ и радио в розетку.

Для электроплит

Отдельно нужно выделить виды для электроплиты, поскольку такие розетки в сравнении со стандартными немного отличаются и пропускают больше номинального тока через себя.

Точки называются силовыми, чаще подключаются к однофазной сети при помощи кабеля на 3 жилы. Устройства рассчитаны на 25 и 32А, но есть и более мощные. Контакты во время поступления тока не греются.

Подобно обычным розеткам, у них есть механизм, декоративная накладка для защиты и шурупы. Основное отличие от стандартных типов — конструкция механизма.

3 основных вида розеток для электроплит:

• скрытые — шина для розеток ставится внутрь стены, поэтому рабочая зона отвода получается полностью закрытой, что существенно повышает герметичность и безопасность;

• накладные — устанавливаются поверх отводов, самостоятельно проводить работу удобнее и быстрее, нет потребности создавать отверстие в стене, но сама точка видна над стенкой, сокращается герметичность;
• комбинированные — сложные модели скрытого вида — кроме установки в отверстие, они включают дополнительную защитную панель, которая защищает контакты от влаги, жира и других факторов.

Конструктивно они бывают одинарные или двойные, но во втором случае электрики советуют брать модели повышенной мощности, чем надо плите. В таком случае можно запитать вытяжку или другие приборы.

Выдвижные и поворотные

Такие модели красиво смотрятся, их удобно использовать, а при необходимости можно спрятать. Визуально они подобны компьютерному сетевому фильтру, который ставится в небольшой тубус. Главный механизм монтируется в столешницу, а для использования достаточно нажать на кнопку, чтобы выдвижные точки были доступны. Примеры размещения видны на фото.

Хотя это современный и удобный вид электророзетки, но до начала использования надо знать возможные минусы:

• заранее продумать схему расположения, поскольку сам тубус занимает много места внутри шкафа, которое в процессе эксплуатации может понадобиться;
• проводку надо заводить внутрь мебель, что усложняет процесс установки и перемещения мебели при необходимости;
• из-за сложной конструкции появляется больше рисков поломок, поэтому подбирать следует качественный товар, который в разы дороже стандартных видов;
• всплывающие над столешницей модели будут менее устойчивые в развернутом состоянии, сам тубус шатается, а неловкое выдергивание шнура может повредить блок;
• в случае поломки найти и заменить устройство проблематично.

Каждый владелец сам определяет, какие лучше ставить розетки на своей кухне. Работу можно выполнять самостоятельно, если есть опыт в этой сфере, или поручить дело мастерам. В любом случае, надо учитывать варианты расположения.

Лучшие способы размещения

Во время планирования размещения электроточек мастера советуют пользоваться вертикальным зонированием, которое делит кухню на 3 уровня:

• верхний — на нем располагается розетка для ТВ, подсветки и вытяжки. Монтаж делается на высоте 5–10 см от шкафов верхнего яруса;
• средний — точки, предназначены для маломощной техники. Зачастую монтаж в фартуке, возле обеденного стола. Лучше всего делать высоту 10–30 см от уровня столешницы. По правилам безопасности отдалить розетки от мойки и плиты на 60 см и более;
• нижний — применяется для встроенной и стоящей на полу техники. Размещать розетки надо на высоте 30–60 см от основания. Монтаж зачастую делают в шкафах или тумбах, поэтому подходят врезные виды.

Обязательно проводя работы, нужно оставлять свободный доступ, чтобы можно было быстро и легко отключить технику или передвинуть мебель.

Правила монтажных работ

Для правильного монтажа необходимо на стенах кухни сделать разметку, указывая количество розеток и их вид. После чего проложить несколько линий кабеля для питания, учитывая количество аппаратуры. Мощная аппаратура требует использования надежного медного кабеля сечением 6 кв. мм для однофазной цепочки и 4 кв. мм для трехфазной.

Прокладывая кабель для плиты, нужно ставить автоматы на 40А или специальные предохранители. Для маломощной аппаратуры используется медный проводник 2,5 кв. мм и автомат на 16 или 25А.

Определяясь с проводкой, лучше отдать предпочтение медному кабелю, нежели алюминиевому. Оно дороже, но может выдерживать сильные нагрузки, которые появляются на кухне.

Обязательно учитывать изоляцию, которая зависит от вида стен:

• для бетонного или кирпичного основания в штробу укладывается провод, который предварительно обворачивается в гофру из пластика;
• в стенах из гипсокартона штробить ничего не нужно, проводка утапливается в пустотах;
• допустимо применение кабель канала, в который укладывается провод.

Скрытую проводку в бетонном или кирпичном основании делать сложнее всего. Основная проблема в проделке каналов и вырезании ниш для подрозетников. Готовые канавки надо убрать от пыли, поместить кабель и заделать гипсовым раствором. Аналогично заполнить ниши подрозетников, предварительно вставить стакан и продеть кабель.

После вывода проводов делается сама установка розеток. Перед работой их надо разобрать, удаляя лицевую сторону и механизм. Затем обесточить кухню и проверить провода индикаторной отверткой. Соединить кабеля питания с механизмом розетки:

• желто-зеленый — заземление, включается в центральный контакт;
• синий или с белой полосой — ноль, зажимается в крайнем контакте механизма;
• коричневый, черный, белый или красный — фаза, подключается ко второму контакту.

После подключения всех проводов механизм плотно фиксируется шурупами в подрозетнике, проверяется горизонталь при помощи уровня и надевается лицевая часть. Качество работ проверяется лампой. Если она загорелась, то работа выполнена верно, в противном случае, все разбирается, обесточивается и соединяется заново.

Погружные или врезные модели монтируются самостоятельно, но нужно осторожно сделать дырку в столешнице или шкафах, после чего подключить точку.

Чтобы получить красивые и эстетические розетки на кухне, необходимо правильно подбирать их формы и цвет. К примеру, можно выбирать однотонные варианты или использовать сочетание контрастов, когда к красной или желтой мебели и отделке дополняются черные розетки.

На видео можно увидеть все о расположении и видах кухонных электроточек, основные ошибки при монтаже:

Как ПРАВИЛЬНО расположить розетки и выключатели на КУХНЕ! Все о Мебели. Часть 2.

Watch this video on YouTube

Лучше всего для выполнения электрических работ воспользоваться услугами мастера, поскольку от этого зависит безопасность во время монтажа и в ходе эксплуатации кухни.

Понравилась статья? Расскажите о ней друзьям:

Идеальное количество розеток и выключателей в квартире

Всякий, кто только начинает заниматься ремонтом своей квартиры, обязательно задается вопросом — сколько розеток и выключателей света должно быть в каждой комнате и где их лучше всего расположить.

По хорошему, все это определяется грамотным проектом, и в нынешних реалиях без него даже не стоит приступать к работам.

Однако большинство из нас, по прежнему делает все по старинке, основываясь на предыдущем опыте или советах знакомых электриков.

В итоге кто-то с этим делом перебарщивает, после чего его электрощиток превращается в подобие щитовой управления небольшой подстанции.

А кто-то впадает в минимализм, а потом всю жизнь бегает с переносками, удлинителями и тройниками.

Давайте попробуем подобрать идеальное количество розеток и выключателей света для небольшой двухкомнатной квартиры, рассматривая каждую комнату в отдельности. А также кратко затронем те задачи, которые они должны выполнять в этих местах.

Начнем с прихожей. Сразу после входной двери под рукой должен располагаться проходной выключатель. Именно проходной, а не простой одноклавишник. Почему, будет понятно далее.

Этот выключатель отвечает за свет в коридоре. Если вы открываете дверь правой рукой, а левая у вас остается свободной, то его желательно ставить именно слева, на высоте 90см от пола.

На случай наличия домофона, возле двери следует заложить кабель питания и одну витую пару. Она необходима для передачи видеосигнала.

Если пожелаете, чтобы данный видеосигнал передавался на телевизор в гостиной или спальне, закладывайте две витые пары.

Под потолком в прихожей обязательно запланируйте место под минисерверную со своей розеткой, Wi-Fi роутером и т.п.

В современных условиях она должна быть в каждой квартире.

Это будет то самое место, куда изначально из подъезда стекаются все TV и интернет кабели, а затем сигналы от них расходятся по всем помещениям.

Естественно, в прихожей должен располагаться сам электрощиток.

В коридоре у большинства из нас находится зеркало с небольшими шкафчиками. Это место можно назвать макияжной зоной.

Данный уголок также должен быть электрофицирован. Для него закладывайте 2 розетки:

• для подключения фена и других женских приборов по наведению красоты

А также отдельный выключатель:

• он отвечает за подсветку этой самой макияжной зоны

В конце прихожей в обязательном порядке ставится второй проходной выключатель. Он работает в связке с тем, что вы заложили слева от двери на входе в квартиру.

Основное правило по освещению в прихожей – делать переключатель света на “грязную” зону, в “чистой” зоне.

То есть, вы попали в квартиру – включили свет. Сняли обувь и пошли в чистую кухню или зал. Дабы вам не возвращаться в одних носках по грязному полу, вы просто отключаете свет на выходе из прихожей и все.

Еще не помешает в коридоре блок из двух розеток на уровне пола. В него очень удобно включать пылесос при уборке не только данного пространства, но и всех комнат.

А еще сюда же подключается ультрафиолетовая сушилка для обуви.

Осенью и весной, вы скажете спасибо электрику, который вам посоветовал ее заложить.

С прихожей на этом все. Итого, если суммировать все электроточки, получаем следующий результат:

• место под электрощиток

• место под серверную

• кабель питание 220В и витая пара под домофон

• 2 проходных выключателя

• 1 простой выключатель

Гостиная или зал

Переходим к следующей жилой комнате. Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.

Высота установки – 90см.

На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.

Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.

Там же монтируйте блок из двух розеток для подключения переносных приборов.

Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.

Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.

Над столом монтируется еще один блок из 4-х розеток:

• настольной лампы

• любой другой компьютерно-зависимой техники

Не забывайте про откосы в окнах. Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.

Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.

Она чаще всего используется для подзарядки смартфонов.

В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.

Они отвечают за два источника света, расположенных на стене по краям дивана.

Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.

И этот огонек вас будет прилично раздражать.

Настенные маломощные светильники требуются обязательно, если не хотите при просмотре фильмов в полной темноте, испортить себе зрение.

Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света.

Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.

Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:

• на входе в гостиную

должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже.

Зона телевизора.

Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.

Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.

Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону. В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.

Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.

Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.

Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.

Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:

• 3 проходных выключателя

• 3 обычных выключателя

• 2 интернет розетки под витую пару

Переходим к спальне. По логике предыдущих помещений, у входа с одной из сторон от двери, опять ставится проходной выключатель основного света.

Над кроватью в обязательном порядке располагаются два светильника, каждый со своим одноклавишником.

Рядом с ними в этом же блоке монтируется проходной выключатель для света на потолке.

Возле прикроватной тумбочки, с каждой из сторон, не помешает блок из розетки 220В и специальной розетки для USB зарядки телефонов.

Электропитание кондиционера в спальне выводится по желанию.

В откосах неизменно должны присутствовать одна или две розетки. Плюс здесь же, но с другой стороны от розеток, еще один выключатель света люстры на потолке.

Все по такой же схеме, как и в гостиной.

В углу возле окна, где расположена учебно-рабочая зона со своим компьютером, та же компоновка, что и рассмотренная ранее:

• под столом — 3 розетки и вывод под витую пару

• сверху, за компьютером – блок из 4-х розеток

На стене противоположной от кровати, обычно вешают телевизор, а внизу ставят ресивер, игровую приставку, плюс другие современные гаджеты и девайсы.

В этой зоне снизу делаете блок из 4-х розеток, а сверху практически повторяете схему гостиной:

На этом в принципе достаточно. Итого в спальне имеем:

• 3 проходных выключателя

• 2 простых выключателя

• 2 розетки под USB зарядку

В кухне, в отличии от гостиной и спальни, все очень сильно взаимосвязано с выбором кухонной мебели и тех электроприборов, которые будут в нее встроены.

Здесь нет какого-то одного универсального варианта. Стоит произойти каким-то изменениям в гарнитуре, и тут же вся электрика поменяется самым кардинальным образом.

Более подробно по выбору конкретных электроточек и их расположению, можете ознакомиться в отдельной статье.

В ней описаны все оптимальные варианты расположения розеток и выключателей в данной кухонной зоне.

Ванная и туалет

Осталось пройтись по ванной комнате. Как правило, в этом помещении обязательно ставится вентилятор на вытяжку.

Выключатель под нее можете смонтировать на стене, недалеко от унитаза.

В допустимой близости от раковины, с соблюдением минимальных расстояний для мокрой зоны, устанавливаете блок с выключателем для подсветки зеркала и одну розетку.

Замечу, что розетки здесь должны быть не простые.

Ну и еще один выключатель монтируется при входе в саму ванную, для управления основным светом в этой комнате.

Выполнив электрику по вышеприведенным рекомендациям, и установив в своей двушке такое количество электроточек как указано в статье, вы получите хорошо освещенную, безопасную, удобную и эргономичную квартиру, в которой не придется через несколько лет опять штробить стены и прокладывать новые кабели и провода.

Источник — Zems.pro

Статьи по теме

расчеты и советы по размещению . Электропара

В процессе ремонта перед владельцами квартиры непременно
встает вопрос о том, сколько розеток нужно установить на кухне. Решать эту
задачу также приходится в случае покупки очередного электроприбора, в этом
случае исправить ситуацию помогут дополнительные розетки. Чтобы наслаждаться
комфортом в полной мере, лучше с самого начала рассчитать примерное количество
приборов и их расположение на кухне.

Назначение розеток на кухне

На каждой кухне есть хотя бы один электроприбор. Даже в
квартире закоренелого холостяка присутствует чайник, холодильник и телевизор.
Что уж говорить о семьях с детьми – здесь кухня буквально напичкана
всевозможной бытовой техникой, ведь малыши требуют больше внимания и заботы.

Рассчитать количество розеток на кухне не так сложно, нужно
лишь внимательно вспомнить уже имеющиеся приборы, а также потенциальную
технику, покупка которой уже запланирована. Лучше выписать все на листок
бумаги, чтобы ничего не упустить. Начинаем считать:

• Холодильник/морозильник
• Электроплита
• Духовой (жаровой шкаф)
• Стиральная/посудомоечная машина
• Чайник
• СВЧ
• Вытяжка для плиты

Также на кухне могут присутствовать дополнительные
электроприборы: кофеварка, стерилизатор для детской посуды, телевизор, мелкая
техника (миксеры, блендеры, комбайны), хлебопечка, мясорубка, тостер и т. д.
Данный список можно продолжать бесконечно, ведь сегодня любому покупателю
доступен широкий выбор техники. Также нужно накинуть розетки для ноутбука,
зарядки мобильных или планшетов. Если речь идет о кухне в частном доме, скорее
всего, потребуется дополнительная розетка для насоса, обеспечивающего
беспрерывную подачу воды, и водонагреватель.

Расчет количества

В большинстве случаев люди самостоятельно решают, сколько
розеток должно быть на кухне – тратить деньги на дорогостоящих дизайнеров
готовы далеко не все. Часто уже после завершения ремонта обнаруживается
нехватка розеток, и приходится немного подпортить ремонт, чтобы установить
дополнительную розетку. Вот почему так важно рассчитать количество розеток на
самом начальном этапе.

Сколько нужно отдельных линий на кухне

Чтобы не путать вас пространными объяснениями о том, что
такое отдельная линия, просто приведем примеры: это водонагреватель,
электроплита и прочие мощные электроприборы, которые лучше всего подключать к
отдельной розетке, чтобы не перегружать ее.

Итак, начнем с электроплиты. Наиболее часто она имеет
отдельный автоматический выключатель на 32 А. Остальная, даже очень мощная
техника, не требует выделенного автомата, но лучше всего сделать для нее
отдельную розетку.

Многие советуют на каждый мощный прибор делать свой автомат,
но по факту это вовсе необязательно. Представьте только – в вашем щитке будет
более 10 автоматов! Обычно их не более 5, а иногда и того меньше. Не нужно
путать отдельную линию и отдельную группу розеток – последняя означает
несколько розеток, подсоединенных к одному автомату. На практике возможны такие
варианты: все розетки в квартире идут на один автомат, выключатели на второй,
электроплита на третий.

Вопрос безопасности при подключении большого количества
техники можно решить с помощью УЗО. Устройством защитного отключения многие
производители оснащают свою продукцию – бойлеры, стиральные машины и пр.

Раньше было гораздо меньше техники, и в квартире было всего
две-три группы розеток, однако современная кухня разительно отличается от
советской предшественницы. Самым оптимальным вариантом будет воспользоваться
помощью специалистов, которые с помощью специализированных знаний смогут
рассчитать точное количество линий, групп и розеток.

Расположение розеток

Правильное расположение розеток на кухне – залог комфорта и
приятной работы. Четких определений по расположению розеток существующие нормы
не дают, есть лишь рекомендации по установке согласно ПУЭ (правила устройства
электроустановок). Согласно им, минимальное расстояние от выключателей,
штепсельных розеток и элементов электроустановок до газопроводов должно быть не
менее 0,5 м. Собственно и все, поэтому мучаться с определением высоты придется
самостоятельно.

Для начала нужно определить, где будут находиться
электроприборы. Если взять для примера рабочую зону на кухне, то розетки здесь
располагаются выше уровня столешницы на 10-20 см. Если розетка находится рядом
с раковиной, следует использовать специальные модели с высокой степенью защиты
от влаги не менее IP44.
Не лишним будет напомнить, что в непосредственной близости от нагреваемых
поверхностей розетку лучше не ставить.

Прятать розетки за мебель не самый удачный вариант, уж если
она там жизненно необходима, лучше использоваться встраиваемые розетки в
столешницы, они безопасны и удобны.

Использование удлинителей и сетевых фильтров не самое
удачное решение – помимо сомнительной степени безопасности данные приборы
портят весь вид кухни. Поэтому позаботьтесь о наличии «низкой» розетки для пылесоса
или другой техники, эта розетка располагается у пола на расстоянии 10-20 см от
него. Такая розетка обязательно должна иметь шторки для защиты от детей и
животных.

Если у вас есть вытяжка над плитой, то для нее розетку нужно
делать сверху – провода не будут болтаться. Для самой электроплиты можно
установить силовую розетку, а можно соединить провода напрямую таким образом,
чтобы полностью выключить плиту можно было лишь с помощью автомата.

Остальные розетки нужно располагать там, где находится техника
– рядом с мультиваркой, чайником, духовкой и т.д.

Установка розеток

Сложность работ по установке розеток напрямую зависит от
типа проводки, поэтому нужно поподробнее остановиться на описании существующих
способов.

Выбор типа проводки

Итак, электрическая проводка бывает скрытой и наружной. В
квартире чаще всего именно скрытая проводка – проводов не видно, они утоплены в
бетонные стены. А вот в частных домах более популярен открытый способ проводки,
или, наружный. Это связано с повышенной пожароопасностью в деревянных домах.

Если ремонт производится в квартире, придется штробить
стены. Для этого рабочие используют специальный инструмент штроборез или другие
инструменты. В бетонной стене выдалбливают канавки, в которые будет заложен
кабель, а в месте установки розетки устанавливается подрозетник (углубление в
стене, куда будет ставиться монтажный короб). Минусы такого метода:
трудоемкость работ, сильные загрязнения (мелкие частицы бетона летят во все стороны),
сложность доступа к отдельным элементам цепи в перспективе.

При проведении работ в частном доме наиболее предпочтителен
наружный монтаж проводки. По дому поверх стен разводится кабель, затем
подключаются розетки и выключатели, а провода прячутся в кабель-каналы.
Существенный плюс такого способа – отсутствие грязи, быстрый доступ к любому
участку цепи, отсутствие каких-либо следов на ремонте (при скрытой проводке
придется убирать дорогие обои или плитку).

Итак, вопрос о том, сколько нужно розеток на кухню, каждый  должен решать самостоятельно. Отдавайте
предпочтение многомодульным розеткам, двух- и трехместным, а в некоторых
случаях придутся впору блоки на несколько розеток. Соблюдайте правила установки
(розетки с заземлением для трехфазной сети, розетки с крышкой или шторками для
влажных мест) и не жалейте средств на качественные приборы, ведь дешевые
китайские модели придется скоро менять, а это опять все с самого начала.

фото как разместить, схема, сколько должно быть, как правильно, видео-инструкция

От правильного расположения розеток на кухне зависит безопасность всего дома

Представить себе помещение без розеток невозможно. Тем более, если это кухня, где используется большое количество бытовых приборов, которые нуждаются в электропитании. Как расположить розетки и выключатели правильно на ограниченной площади и сколько их понадобится – ряд рекомендаций.

Содержание материала:

Начало начал

Планировать расположение розеток на кухне надо не тогда, когда ремонт закончен и начинается расстановка мебели и подключение плиты и холодильника. Выбирать место под розетки в идеале надо еще на этапе планирования ремонта кухни. Проект комнаты и общий дизайн интерьера тесно связан с вопросом, где разместить розетки, так как они должны быть там, где будет стоять техника. И штробить стены под проводку, проводить разводку и устанавливать розетки надо до чистовой отделки помещения, а не после того, как наклеены обои и плитка.

Розетки на кухне планируются отдельно для каждого электроприбора

Над столешницей розетки нужны для дополнительных электроприборов

Поэтому перед работами надо сделать план, где отметить места установки розеток, выключатели, где будет стоять мебель и техника.

В первую очередь придется определить, где поставить:

• холодильник;
• посудомоечную машину;
• плиту;
• вытяжку;
• микроволновую печь;
• мелкую бытовую технику типа чайника, мультиварки, хлебопечи и так далее;
• телевизор.

Важно: не стоит забывать, что понадобится розетка для подключения различных приборов, к кухонным не имеющим отношения – пылесоса для уборки, зарядников, ноутбука. Такую розетку удобнее всего сделать в районе зоны отдыха.

Исходя из этого и определяется количество необходимых розеток и места их размещения.

Количество и расположение розеток определяется после составления подробного проекта кухни

Оптимальное число

Перед тем как будет сделана разводка проводов, надо определиться сколько нужно розеток на кухне до их установки. Для этого имеется даже формула подсчета. Конечно, подсчет будет условным, но потребности домохозяйства и сколько нужно выключателей и розеток он учтет довольно точно.

Розеток на кухне должно быть на четверть больше, чем обязательных электроприборов

Итак, оптимальное количество розеток, которые предполагается устанавливать, должно превышать количество электроприборов для постоянного использования на кухне на 25%. Превышение установки закладывается как раз для того, чтобы было куда включить редко используемую технику – электро-мясорубку, миксер или блендер. И при этом не понадобилось ничего отключать или тянуть удлинители.

Постоянно используемая на кухне техника относится к обязательным электроприборам

К обязательным электроприборам при наличии относятся:

• холодильник;
• плита электрическая или газовая с электророзжигом;
• телевизор;
• посудомоечная машина;
• вытяжка;
• микроволновая печь.

В некоторых случаях к ним же можно отнести электрочайник или иную мелкую технику, которая используется в данном доме ежедневно. Исходя из того, сколько нужно выключателей и розеток, далее делается проект схема электрики в кухне.

Виды розеток

Нужно не только установить, сколько нужно выключателей и розеток, но также правильно выбрать розетки, которые больше подойдут именно для кухни. Кухня отличается повышенной влажностью и перепадами температуры. Поэтому здесь устанавливают розетки, обладающие некоторой степенью влагозащиты, обеспечивающие безопасность работы. К таким приборам относятся приборы, имеющие уплотнитель и крышки и относящиеся к классу IP 44. Подобные розетки евростандарт устанавливают рядом с плитой, мойкой, рабочей зоной – словом там, где велик риск попадания брызг.

В остальных местах кухни вполне можно устанавливать самые обычные розетки. Если в доме есть дети, то они должны быть снабжены защитой от детей – пластиковыми шторками. Розетки евростандарт снабжены этой опцией.

Если говорить об удобстве установки, то здесь приоритет за выдвижными и встроенными розетками. Благодаря поворотному механизму встроенные розетки можно спрятать или открыть для использования. Выдвижные розетки евростандарт можно устанавливать на любые поверхности, даже вертикальные. Их можно выбрать для установки на сложных поверхностях.

Встроенные розетки не занимают много места

Выдвижные или встроенные розетки компактны, безопасны и легкодоступны

Правила разводки

Линий должно быть столько, чтобы они обеспечивали питание приборов в двукратном размере после установки всех розеток и выключателей. При этом самые мощные приборы должны питаться от своей линии и иметь защитную автоматику. К таким приборам относят холодильник, электроплиту.

Все приборы с металлическими корпусами надо заземлить, как рекомендует стандарт работ с проводкой. Это сделать можно самостоятельно или же поручить специалисту. Подключать надо через автомат.

Обязательно для разводки надо выбрать провода с медными жилами. Алюминиевая жила может быстро выйти из строя на кухне.

Все розетки можно сгруппировать. У каждой группы розеток должен быть свой автомат. Это обеспечит дополнительную безопасность.

На каждый не маломощный электроприбор требуется установка своего автомата

Где и на какой высоте устанавливать розетки

Конечно же, рядом с теми электроприборами, для которых они проектировались – схема должна содержать подробные сведения об этом. В обязательном порядке одна розетка должна быть установлена над холодильником, за холодильником или рядом с ним; одна – рядом с плитой; одна – рядом с посудомоечной машиной. Однако розетки и выключатели не должны быть за плитой или в непосредственной близости к мойке. Одна розетка должна быть рядом со стойкой для телевизора.

Также надо установить над рабочей поверхностью столешницы хотя бы одну розетку. А лучше – 2-3. По высоте розетки над столом устанавливают на 10 см от края стола.

Высота розеток над кухонной столешницей не должна превышать 10 см

При наличии встроенной техники розетки устанавливают рядом на высоте 10 см от пола. Розетка для вытяжки устанавливается над ней. Нельзя разместить розетки за встроенной техникой. Евростандарт предполагает установку розеток и выключателей внизу.

Для удобства пользования кухней можно выбрать сдвоенные розетки и выключатели рядом со столом, снизу.

Разводка – необходимый этап в установке розеток, но перед этим необходимо определиться с тем, на какой высоте будут выключатели.

Высота установки зависит в первую очередь от привычек хозяйки и личного вкуса. Одни предпочитают, когда розетки находятся внизу, другим это неудобно. Выбрать высоту и вид розетки надо исходя из удобства всех в доме.

Где нельзя размещать розетки:

• за встраиваемой техникой и мебелью;
• в шкафах и тумбах;
• над раковиной.

Это общепринятый стандарт работ с электрикой.

Расположение розеток на кухне (видео)

Заключение

Произвести разводку можно своими руками – это не сложно, при условии знания основ электрики. Если же знаний мало, то лучше всего доверить эти работы профессионалам – электрикам, которые знают стандарт работ. Тогда можно быть уверенным в том, что не случится возгорания проводки и пожара.

Розетки на кухне — схема расположения, высота, сколько нужно розеток

Посудомоечная и стиральная машины

Посудомоечная и стиральная машины традиционно устанавливаются рядом с мойкой. Здесь же будет логично разместить и розетки для этих приборов, соблюдая меры предосторожности.

Как сделать это правильно:

• Выбирайте для установки рядом с мойкой розетки с высокой степенью влагозащиты.
• Розетки удобно устанавливать внутри нижнего шкафчика под мойку, потому что именно здесь открыт доступ к стене и достаточно свободного пространства.
• Оптимальная высота розеток от пола – в пределах 20-40 сантиметров.

А вот непосредственно за стиральной машиной розетку устанавливать нельзя, потому что такая техника должна стоять вплотную к стене. Если оставить зазор для вилки, машина будет шуметь и займет на кухне больше места.

Микроволновая печь и кофемашина

Важен тип СВЧ-печи:

• Отдельно стоящую микроволновку будет удобно подключать к розетке в рабочей зоне;
• Для встроенной СВЧ-печи предусмотрите отдельную розетку в нижнем шкафу гарнитура.

Если рядом с микроволновкой вы планируете установить встроенную кофемашину, то и розетку для этих приборов можно сделать сдвоенной.

Вытяжка

Если у вашей вытяжки предусмотрен стандартный шнур с вилкой, то сделайте для нее отдельную розетку – она может располагаться ниже или выше прибора, над верхним ярусом шкафов. Обычно к розетке подключаются скрытые вытяжки.

Иногда вытяжка подключается к сети напрямую через отдельный вывод, и отдельная розетка для нее не нужна.

Розетки над рабочей поверхностью

В рабочей зоне стоит предусмотреть от 4 до 6 розеток блоками на расстоянии друг от друга. В них вы сможете включать чайник, тостер, а также мелкую технику, которая используется во время готовки: блендер, мультиварку и прочее. Высота розеток над столешницей должна быть не меньше 5 см, чтобы вы могли удобно браться за вилку при выключении приборов.

Места, где не стоит размещать розетки

Чтобы кухня была безопасной, не располагайте розетки:

• За встраиваемой техникой и в других местах, куда вы не сможете быстро попасть в экстренной ситуации.
• Над варочной поверхностью или электроплитой, которые постоянно нагреваются. Высокая температура, пар и брызги во время готовки – опасное соседство для розетки.
• Слишком близко к мойке, где есть риск попадания воды. Например, нельзя устанавливать розетку возле смесителя: обязательно отступите хотя бы 50 см в сторону.

Розетки в стене на небольшой высоте от пола (10-15 см) нужно устанавливать предельно аккуратно, потому что здесь могут проходить канализационные трубы. Обязательно уточните схему коммуникаций в вашем доме.

Каких ошибок нужно избегать при установке

Помимо расположения розеток в неподходящих местах, распространены и другие ошибки:

• Монтировать розетки без четкой схемы;
• Составлять план размещения розеток до того, как будет утвержден дизайн-проект кухни и точные габариты гарнитура;
• Не учитывать рекомендованную по ГОСТ высоту розеток на кухне от пола и другие параметры;
• Предусматривать только одну линию для всей мощной техники на кухне;
• Использовать на кухне удлинители и переноски – это небезопасно для проводки;
• Экономить на защите от скачков напряжения: для кухни вместо простых автоматов лучше всего устанавливать УЗО (устройство защитного отключения), особенно для посудомоечной и стиральной машины.

Краткие итоги

1. Соблюдайте рекомендации ГОСТ по установке розеток.
2. Выбирайте розетки с классом влагозащищенности IP44.
3. Составьте список всех приборов, которыми планируете пользоваться, — так вы узнаете, сколько нужно розеток. К полученной цифре прибавьте 20% “про запас”.
4. Учитывайте, что иногда для одного прибора нужны 2 розетки.
5. После утверждения дизайн-проекта кухни составьте примерный план расположения розеток.
6. Над рабочей поверхностью размещайте минимум 4 розетки, высота — не менее 5 см.
7. Учитывайте схему расположения канализации в вашем доме.
8. Используйте устройства УЗО для защиты дорогостоящих приборов от скачков напряжения в электросети.

Схему расположения розеток в рабочей зоне кухни важно продумать заранее, чтобы пользоваться каждым электроприбором было удобно и безопасно. Вместо простых накладных розеток на кухне лучше установить более компактные угловые или выдвижные модули. Следуйте нашим советам, и готовьте на собственной идеальной кухне с удовольствием!

Какое минимальное количество электрических розеток и светильников?

Минимальное количество розеток

Какое минимальное количество электрических розеток требуется на ваш дом или квартиру? Установка большего количества, чем необходимо, стоит дорого, а наличие достаточного количества может стать головной болью. Посмотрим, сколько действительно нужно и где.

Также важно нанять квалифицированного электрика для выполнения проекта. Это гарантирует, что работа будет выполнена с надлежащим качеством и безопасностью.

В большинстве стран есть стандарты или инструкции по установке розеток. Эти рекомендации обычно рекомендуют минимальное количество необходимых розеток и помогают рассчитать количество розеток для каждой области, комнаты и т. Д.

Для розеток общего назначения, которые будут использоваться для такого оборудования, как телевизоры, пылесосы, переносные приборы и т. Д. ., рекомендуется устанавливать хотя бы одну розетку в каждой комнате площадью до 6 м². Тем не менее, для помещений площадью более 6 м² рекомендуется иметь одну розетку на каждые 5 м стены.

Однако для таких помещений, как кухни и зоны обслуживания, где имеется больше бытовой техники, обычно требуется больше розеток. Рекомендуется иметь как минимум одну розетку на каждые 3,5 м стены. И не забудьте установить рядом с кухонной мойкой хотя бы одну (а лучше — две) розетку.

Кроме того, оборудование, которое потребляет много электроэнергии и генерирует тепло, такое как стиральные машины, микроволновые печи, кондиционеры, электрические печи (более высокая мощность) и т. Д., Нуждается в отдельной розетке для каждой единицы оборудования.Такие сокеты для «специального использования» должны иметь соединение, отдельное от других сокетов.

Чтобы узнать, сколько розеток для «специального использования» вам понадобится, вам необходимо запланировать количество устройств, которые вы будете использовать, для которых требуется электрическая мощность более 1000 Вт.

Убедитесь, что в каждой ванной есть хотя бы одна розетка. Наконец, в подвалах, на балконах, в гаражах и на чердаках используйте по крайней мере одну электрическую розетку на каждое место.

Хотя рекомендации и руководства дают хорошую оценку, лучше всего продумать и хорошо спланировать, какое оборудование вы собираетесь использовать в каждой комнате.Такое планирование обычно дает гораздо более точную оценку количества требуемых розеток, и это количество, очевидно, может быть меньше или больше, чем указано в рекомендациях.

Если вы хорошо спланируете, у вас будет достаточно розеток, чтобы включить все ваше оборудование. Общий совет также — избегать разветвителей и удлинителей.

Конечно, плохо выполненные электрические установки потребляют больше энергии и вызывают проблемы. Более того, плохо выполненное планирование и установка увеличивают риск несчастных случаев и пожара.

Сколько нужно точек света?

Сколько точек света необходимо, чтобы комната была хорошо освещена? Количество искусственных световых пятен в основном зависит от площади помещения. Чем больше площадь, тем больше света нужно поставить.

Вот некоторые минимальные параметры:

В каждой комнате должно быть хотя бы одно световое пятно на потолке с выключателем на стене.

Какая мощность требуется? Для помещений площадью до 6 м², от 75 Вт до 100 Вт. На каждые дополнительные 4 м² добавляйте 50-60 Вт.Этот свет может исходить от одной лампы или может быть суммой нескольких (потолочный светильник, бра и т. Д.).

В ванной: помните, что световое пятно должно находиться на расстоянии не менее 60 см от душа, чтобы избежать поражения электрическим током.

Когда минимум не идеален

Не всегда наличие минимума рекомендуемого искусственного освещения оставит вас удовлетворенным. Обратите внимание на следующие дополнительные детали:

1. Если высота от пола до потолка превышает 3 м, подумайте о большем количестве точек света, используйте более крупные светильники (например, направляющие, большие подвески) или используйте настенные светильники.
2. Если высота от пола до потолка не такая высокая (до 2,5 м), будьте осторожны с легкими подвесками, так как люди могут удариться головой.
3. Если зона чистая и светлая (блестящий пол, зеркала, отражающая мебель и т. Д.), Такая зона всегда будет выглядеть светлее. В этом случае вам понадобится меньше искусственного освещения.
4. Если область темная и непрозрачная, она имеет тенденцию поглощать свет и плохо его распространять. Используйте световые пятна с более мощными лампами.
5. Если вы собираетесь использовать это помещение как шкаф, лучше в нем больше света.
6. Если это спальня, часто имеет смысл использовать непрямой свет, который отбрасывает свет на потолок, а затем отражается от него.

Размещение точек света слишком близко друг к другу может вызвать дискомфорт из-за заполнения области тенями. Убедитесь, что вы не сфокусировали весь свет на потолке.

Используйте легкие в обслуживании фонари (помните, что вам нужно будет время от времени заменять лампы). Разместите светильники так, чтобы они не поднимали над головой какие-либо предметы в комнате.

Как настроить фары?

Сначала , установите центральный светильник на потолке комнаты.

Второй , используйте другие пятна света на потолке или стенах, чтобы выделить объекты, которым вы хотели бы уделить больше внимания (например, рамки изображений, книжная полка и т. Д.), Направляя фокус света на каждый из них. .

Третий , дополните вышеперечисленное настольным светильником или торшером, который создает красивый «уголок» внутри комнаты.

Обычно существуют технические стандарты, которые определяют конкретные рекомендации по освещению в зависимости от типа окружающей среды и того, для чего они будут использоваться. Если вы хотите узнать больше, вам может помочь инженер-электрик, архитектор или продавец.

Читайте также: Зачем нанимать архитектора для проекта ремонта? Сколько это стоит? — в этой статье. И, как не тратить время и ресурсы на ремонтный проект? — в этой статье.

Убедитесь, что расположение и типы ламп, которые вы выбрали, обеспечивают достаточное освещение для деятельности, которая происходит в каждой среде.

Невозможно пропустить больше кабелей через кабелепровод

Наиболее частая причина:

Если больше нет места для пропуска дополнительного провода через кабелепровод в черновом полу или стене, он должен быть заполнен и больше не может поместиться . Он мог быть плохо рассчитан, не оставив места для прокладки дополнительных проводов или другого обслуживания. Или он может быть очень старым и уже перегруженным.

Это также может быть:

Вы не тестировали кабелепровод перед закрытием черного пола и стены.Или он мог быть заполнен строительным мусором (например, что-то упало внутрь).

Как этого можно было избежать:

Вы могли подумать вместе с электриком, сколько проводов вам нужно будет пропустить, и оставили бы лишнее пространство, так как количество проводов в будущем может увеличиться.

Вы могли бы попросить электрика распределить провода по двум или более каналам.

И вы должны были указать электрику, что он должен хорошо закрыть трубы, чтобы мусор не попал в трубы при закрытых черновых полах и стенах.

Помните: сначала электрик протягивает трубы, затем каменщик закрывает стену, и только потом электрик возвращается, чтобы пропустить провода.

Читайте также: Что делать при электрической перегрузке? — в этой статье. И как правильно выбрать размер телевизора для вашей комнаты? — в этой статье.

Что нужно знать о кухне Электрический код

Основы электрического кодекса и рекомендуемые методы ремонта кухни часто кажутся бессмысленными правилами, придуманными в зале заседаний офиса, поскольку электрический код в конечном итоге выковывается на столах для переговоров.Однако большая их часть исходит от людей, работающих в полевых условиях: электриков, подрядчиков и других профессионалов отрасли.

Эти рекомендации влияют на Национальную ассоциацию противопожарной защиты США (NFPA). Эта группа составляет Национальный электротехнический кодекс (NEC), который затем полностью или частично принимается вашим муниципалитетом.

Так что дело больше, чем в том, чтобы порадовать местного инспектора. Код далек от драконовских, он касается лишь минимума.NFPA обновляет кодекс каждые три года, чтобы соответствовать растущим требованиям современной кухни. Вы в курсе кода?

Цепи малых устройств с защитой GFCI

Требование : Обеспечьте как минимум две цепи на 20 А и 120 В для подачи питания на розетки GFCI (прерыватель цепи замыкания на землю) на столешнице и в зонах приема пищи.

Почему : Требуются 20 ампер (против 15 ампер) для более высоких требований к мощности на кухнях.Подумайте о тостерах, блендерах и миксерах. Часть этого требования «два» расширяет зону покрытия, но не общую нагрузку, поскольку оба могут находиться в одной цепи. Обеспечение частых подключений к электросети долгое время было опорой NEC, чтобы домовладельцы не испытывали соблазна слишком сильно растягивать шнуры питания.

Ель / Марго Кавин

Базовая схема освещения

Требование : Обеспечьте по крайней мере одну 15-амперную 120-вольтовую цепь для питания потолочного светильника, встраиваемых светильников и любых светильников под шкафом.Это не может быть в цепи GFCI.

Почему : Для осветительных приборов требуется меньшая сила тока; однако, если вам нужно больше освещения, вам придется увеличить силу тока и другие сопутствующие факторы, такие как калибры проводов и т. д., чтобы удовлетворить эти потребности.

Требование «один» — это минимум, чтобы на кухне было хоть какое-то постоянное освещение. Наконец, если бы свет был включен GFCI, он мог бы случайно выключиться.

Расстояние между GFCI над столешницами

Требование : Расстояние между розетками на столешнице не должно превышать 48 дюймов.

Почему : Цель состоит в том, чтобы домовладельца не поддавалось искушению растянуть шнур более чем на 24 дюйма (т.е. половину необходимых 48 дюймов), чтобы подключить небольшой прибор. Вы можете предоставлять GFCI чаще, чем каждые 48 дюймов, что обычно считается рекомендуемой практикой.

Ель / Марго Кавин

Розетки с защитой от взлома

Требование : Все розетки на 15 и 20 ампер, независимо от того, являются ли они GFCI или нет, должны быть защищены от несанкционированного доступа в следующих местах, связанных с кухней: небольшая электрическая цепь, пространство на столешнице, в стене и в коридоре.

Почему : Если вы не выполняли электромонтажные работы в течение нескольких лет, вы можете быть удивлены этим требованием. Если вы приобрели более старый дом, скорее всего, в вашем доме нет ни одной из этих специальных розеток.

В ответ на опасность поражения детей электрическим током, воткнув токопроводящие предметы (канцелярские скрепки, заколки и т. Д.) В розетки, NEC начал требовать установки розеток с прочной заслонкой внутри.

Этот затвор можно открыть только тогда, когда два электрических штыря вставлены в розетку одновременно — и с большой силой.Эти розетки обозначены буквами «TR» на передней вилке розетки.

Секции столешницы шириной 12 дюймов требуют GFCI

Требование : Секции столешницы шириной 12 дюймов или шире считаются стеной и должны иметь розетку (GFCI).

Почему : Люди делают самые разные вещи на крошечных участках столешницы, в том числе пытаются втиснуть мелкую бытовую технику. Это требование в 12 дюймов гарантирует, что любое устройство для отсасывания энергии, установленное там, будет иметь собственный источник питания.

Контур посудомоечной машины

Требование : Обеспечьте одну выделенную цепь 15 А, 120 В, соединенную кабелем 14/2. Не должно быть GFCI.

Почему : Выделенный — ключевое слово. Это означает, что у посудомоечной машины есть собственная цепь, и она не может случайно отключиться (на уровне цепи), тем самым отключив питание других частей кухни. Причиной этого также является случайное отключение, а не GFCI. Наконец, 14/2 — стандартный кабель для 15-амперной цепи.

Цепь вывоза мусора

Требование : Обеспечьте одну выделенную цепь 15 А, 120 В, соединенную кабелем 14/2.

Почему : Причина та же, что и в цепи посудомоечной машины. Вывоз мусора не имеет длительного срока службы, как кухонные плиты или микроволновые печи. Первоначальный выброс настолько велик, что может легко отключить автоматический выключатель, отключив, таким образом, другие приборы на кухне.

Микроволновая печь

Требование : Обеспечьте одну выделенную цепь на 20 А, 120 В, соединенную кабелем 12/2.

Почему : Схема на 20 А необходима для удовлетворения более высоких требований к мощности микроволн. Кабель калибра 12 является стандартным для любой цепи на 20 ампер.

Цепь электрического диапазона

Требование : Обеспечьте одну выделенную цепь на 50 А, 120/240 В, подключенную с помощью проводного кабеля подходящего размера. Это не должно быть GFCI.

Почему : Электрические плиты потребляют на кухне больше энергии, чем что-либо еще. Таким образом, все в этой схеме имеет большие размеры и отделено: толстый кабель, автоматический выключатель с большим усилителем и выделенная цепь, чтобы не отключать другие приборы или свет.

в розетке | Описание настенных розеток, USB-розеток, уличных розеток

Наиболее распространенные розетки в доме

С ростом количества гаджетов и технологий в наших домах растет и количество розеток, в результате чего каждый дом имеет в среднем 4 розетки на комнату . Важно, чтобы вы знали, что на самом деле находится внутри ваших розеток, и понимали, как они работают и защищают вас.

Подключение розетки в основном зависит от типа схемы, причем наиболее часто используемой схемой розетки является кольцевая конечная схема.Эта схема означает, что кабель начинается от потребительского блока, а затем закручивается по кольцевой схеме к каждой розетке, а затем возвращается обратно к потребительскому блоку, образуя кольцо из кабеля.

Как работают розетки?

Когда вы вставляете вилку, верхний контакт заземления является самым длинным и поэтому входит первым.

При вдавливании заземляющего штыря две защитные заслонки перед линией и нейтралью открываются, позволяя полностью вставить вилку.

После этого каждый из трех контактов соединяется со своими разъемами, которые подключены к клеммам проводки.

Современные разъемы USB

Новые конструкции разъемов включают встроенные порты USB в связи с ростом числа портативных устройств. Установив эти современные розетки, вы можете заряжать больше предметов через розетку, а также освободить другую розетку, сводя к минимуму необходимость в удлинительных кабелях.

При покупке современной розетки нужно обратить внимание на несколько вещей. Во-первых, посмотрите, на сколько ампер рассчитана каждая USB-розетка. Важно, чтобы ваша розетка имела достаточно сильный ток, чтобы ваши гаджеты заряжались быстро и эффективно.

Для iPad и других планшетов обычно требуется высокий номинальный ток около 2,1 А. Однако для эффективной зарядки телефонам потребуется всего около 1,0 А. В этом случае лучше всего искать розетки с номиналом USB 2,0 А.

Затем покупайте только у надежных розничных продавцов, таких как B&Q, Wickes и Screwfix, чтобы убедиться, что они прошли испытания и соответствуют высоким стандартам. Не поддавайтесь соблазну покупать в Интернете более дешевые альтернативы без бренда, поскольку они могут не проходить испытания на безопасность и могут представлять опасность пожара в вашем доме.

Наружные розетки

Устанавливая защищенную внешнюю розетку, вы исключаете опасность спотыкания и любые риски, связанные с использованием удлинителя снаружи.

Их установка не займет много времени, но сначала вы должны выбрать подходящее место, чтобы новая внешняя розетка подключалась к существующей внутренней розетке, чтобы легко распределять электроэнергию. Затем просверлите стену наружу и подключите кабель между двумя розетками, чтобы увеличить мощность источника питания.

Поскольку это внешняя розетка, вы должны помнить, что корпус для розетки должен иметь соответствующий класс защиты IP, чтобы он был защищен от различных погодных условий. Также важно убедиться, что новая внешняя розетка имеет достаточную защиту от УЗО, которая будет у нее, если в доме была проведена проводка после 2008 года. Однако, если это не так, вам нужно будет использовать внешнюю розетку с защитой от УЗО для максимальной защиты. .

Сколько розеток можно разместить в бытовой электросети на 20 А? | Руководства по дому

Крис Дезиел Обновлено 27 декабря 2018 г.

Автоматические выключатели в электрической панели в вашем доме являются устройствами безопасности.Каждый из них предназначен для отключения питания, когда ток, проходящий через цепь, превышает его номинал. Это предотвращает перегрев проводов, скачки напряжения и возгорания. Электрические розетки не потребляют электроэнергию, пока вы что-то не подключите, поэтому теоретически схема на 20 ампер должна иметь возможность обрабатывать столько розеток, сколько вы хотите, без перегрузки выключателя. Однако есть практические ограничения.

Допустимая нагрузка выключателя

Национальный электротехнический кодекс не ограничивает количество розеток, которые вы можете разместить в цепи на 20 А, но вы перегрузите выключатель, если используете приборы, потребляющие больше тока, чем может выдержать автоматический выключатель.NEC не указывает, что автоматический выключатель не должен выдерживать более 80 процентов нагрузки, на которую он рассчитан, если на выключателе не указано иное. По этому стандарту общий ток, потребляемый в цепи на 20 ампер, не должен превышать 16 ампер. Это позволяет выключателю справляться с временным скачком напряжения, который случается при запуске такого устройства, как электрическая пила или кондиционер.

Как избежать перегрузок

Решая, сколько розеток добавить к 20-амперной схеме, подумайте, что вы, вероятно, будете подключать к каждой из них.В целях безопасности общая потребляемая мощность в цепи не должна превышать 16 ампер в любой момент времени, что соответствует максимальной потребляемой мощности в 1920 Вт в обычной 120-вольтовой цепи, даже если выключатель не сработает до тех пор, пока не будет потреблена мощность. превышает 2400 Вт. Вам следует ограничить количество розеток в цепи, которая будет обслуживать энергоемкий прибор. Например, большинство электрических обогревателей потребляют 1500 Вт, поэтому в цепи, которая питает один, должно быть несколько других розеток.

Распределение нагрузки

Чтобы лучше распределить энергопотребление между всеми выключателями в панели, объедините источники света и электрические розетки в одной цепи, поскольку источники света обычно потребляют меньше энергии, чем приборы.На вашей кухне должно быть как минимум две розетки, каждая из которых подключена к разным цепям, чтобы в случае срабатывания одного выключателя у вас все еще оставалось электричество. Добавление источников света в каждую цепь уравновешивает нагрузку и устраняет необходимость в отдельных цепях освещения. Однако некоторые кухонные приборы, такие как посудомоечная машина, должны быть подключены к выделенной цепи, а это означает, что вы не можете включить в цепь что-либо еще — даже лампы.

Общие рекомендации

В большинстве цепей, вероятно, будет использоваться только одна розетка в любой момент времени, поэтому рекомендуется распределить как можно больше по дому в одной цепи, чтобы гарантировать, что у вас будет питание там, где вам нужно Это.Одно практическое правило — назначить максимальную потребляемую мощность 1,5 А для каждой розетки, что позволяет использовать 10 розеток в 20-амперной цепи. Для подключения цепей на 20 ампер необходимо использовать провод 12-го калибра; Когда вы устанавливаете розетки в ванной, кухне, прачечной или на открытом воздухе, они, как правило, должны быть розетками, прерывающими замыкание на землю.

Артикул 210 — Ответвительные цепи

Ссылки на рисунки см. В журнале «Электротехника».

————————————————- ————-

210.52 (A) (3) Требования к кухонным розеткам

Требования, касающиеся размещения сосудов внутри и снаружи жилых единиц, изложены в статьях 210.52 (A) — (H). В этом разделе представлены требования к розеткам на 125 В, 15 и 20 ампер. Июньский выпуск In Focus завершился обсуждением двух или более положений раздела 210.52 (B) (2) для малых устройств. В этом месяце дискуссия продолжается с розетками на столешнице. Как упоминалось в июне, на кухнях требуется как минимум две ответвления для небольших устройств.[210.52 (B) (1)] К кухонным столешницам предъявляются те же требования. По крайней мере, две ответвительные цепи для небольших бытовых приборов необходимы для питания розеток, обслуживающих поверхности столешниц на кухне. (См. Рисунок 1.)

Одна или обе ответвительные цепи для небольших бытовых приборов, которые обслуживают розетки на столешнице, могут также обеспечивать розетки на той же кухне. (См. Рисунок 1.) Розетки в других помещениях, указанных в 210.52 (B) (1), также могут питаться от тех же цепей, которые питают розетки на кухонной столешнице.В других комнатах есть кладовые, залы для завтрака, столовые и другие подобные помещения. (См. Рисунок 2.)

Это положение не ограничивается двумя необходимыми параллельными цепями для малых устройств. Любая из цепей питания кухонных розеток на столешнице, независимо от их количества, также может обеспечивать розетки в кладовой, уголке для завтрака, столовой и на той же кухне.

Последнее предложение 210.52 (B) (3) налагает дополнительное ограничение на ответвленные цепи для малых устройств.Ни одна параллельная цепь для небольших бытовых приборов не может питать розетки более чем на одной кухне. Это требование касается не только цепей питания столешниц. Ответвительная цепь для небольших бытовых приборов, питающая розетки в любом месте одной кухни, не может обеспечивать питание любых розеток на другой кухне.

210,52 (C) (1) Стеновые стойки

Штепсельные розетки для столешниц на кухнях и столовых жилых единиц должны быть установлены в соответствии с требованиями 210.52 (C) (1) — (5). [210.52 (C)] Эти требования определяют размещение сосудов для столешниц на кухнях и столовых. Розетка должна быть установлена ​​на каждой стене прилавка шириной 12 дюймов (300 миллиметров) или более. Любая рабочая поверхность на кухне столовой, имеющая ширину 12 дюймов (300 миллиметров) или более, должна иметь розетку. (См. Рис. 3.) Помните, что все 125-вольтовые, однофазные, 15- и 20-амперные розетки, установленные для обслуживания поверхностей столешниц на кухнях, должны иметь защиту от замыкания на землю (GFCI).

Розетки розеток на столешницах должны быть установлены в месте, соответствующем положениям 210.52 (C) (5). (Этот раздел будет рассмотрен в следующем выпуске In Focus ). Столешницы устанавливаются в различных конфигурациях. Они могут быть отдельно стоящими (как показано на рисунке 3) или располагаться между мойкой и установленной на стойке кухонной плитой (как показано на рисунке 6). Независимо от компоновки, для каждой стойки размером 12 дюймов (300 миллиметров) или шире требуется как минимум одна розетка.Никаких розеток не требуется, если на столешнице меньше 12 дюймов (300 миллиметров). (См. Рис. 4.) Хотя розетки не требуются на кухонных столешницах шириной менее 12 дюймов (300 миллиметров), они разрешены.

Объем столешницы используется для определения минимального количества розеток для кухонного (или столового) пространства на стене. Пространство столешницы измеряется горизонтально по линии стены позади столешницы. Розетки должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии стены, не находилась на расстоянии более 24 дюймов (600 миллиметров) от розетки розетки в этом пространстве.Это требование аналогично «правилу шести футов» для пространства стены, обсуждаемому в Части II этой серии. Требование наличия прилавков можно рассматривать как «правило двух футов». Поскольку максимальное расстояние до розетки на столешнице составляет 2 фута (600 миллиметров), максимальное расстояние между двумя розетками удваивается. Таким образом, максимальное расстояние между двумя гнездами для столешниц составляет 4 фута (1,2 метра). (См. Рисунок 5.)

Самый простой способ понять и запомнить расположение розеток для столешниц — представить себе тостер (или кофеварку) со шнуром длиной 2 фута.Везде, где тостер установлен на стене столешницы, емкость должна быть в пределах досягаемости. (См. Рис. 6.) Для столешницы шириной 4 фута требуется только одна розетка. Если прилавок шире 4 футов, необходимо установить две розетки. Если ширина стойки не превышает 12 дюймов, применяется правило двух футов. Хотя Кодекс устанавливает требования к минимальному количеству розеток на столешнице, он не ограничивает количество, которое может быть установлено.

Столешницы, разделенные столешницами, холодильниками или раковинами, считаются отдельными столешницами.Следовательно, каждое отдельное пространство должно соответствовать применимым требованиям 210.52 (C) (1) — (3). [210,52 (C) (4)] (См. Рисунок 6.)

210,52 (C) (2) Стойки для острова

По крайней мере, одна розетка требуется в каждом пространстве счетчика-острова с длинным размером 24 дюйма (600 миллиметров) или больше и коротким размером 12 дюймов (300 миллиметров) или больше. Стойки на островах и на полуострове не считаются стенами.В отличие от стойки с длинной стенкой, на стойке с длинным островом может потребоваться только одна розетка. Например, на кухне жилого дома находится островная стойка. Длинный размер составляет 52 дюйма, а короткий — 24 дюйма. Эта столешница не отделена кухонной плитой или раковиной; следовательно, он непрерывен от одного конца до другого. Поскольку это островок и его размеры больше, чем требуется в этом разделе, требуется только одна розетка. (См. Рис. 7.) Если бы эта стойка была расположена у стены, потребовалось бы как минимум две розетки.

Островные столешницы иногда включают в себя кухонные плиты или раковины. Как упоминалось ранее, пространства на столешницах, разделенные столешницами, холодильниками или раковинами, должны рассматриваться как отдельные пространства на столешнице. Для каждого отдельного островного столешницы требуется розетка с площадью не менее 12 дюймов (300 миллиметров) на 24 дюйма (600 миллиметров). Например, на кухне жилого дома находится островная стойка. Ширина острова составляет 24 дюйма, а общая длина — 52 дюйма.Варочная панель находится в центре столешницы. Размер столешницы с каждой стороны варочной панели составляет 12 на 24 дюйма. Поскольку каждое отдельное пространство стойки превышает минимальные размеры, указанные в 210.52 (C) (2), для этого острова требуются две розетки. (См. Рисунок 8.)

В следующем месяце In Focus , возобновление с 210,52 (C) (3) продолжит обсуждение требуемых розеток в жилых единицах. EC

МИЛЛЕР , владелец Lighthouse Educational Services, преподает индивидуальные классы и проводит семинары, охватывающие различные аспекты электротехнической промышленности.Он является автором «Иллюстрированного руководства к Национальному электротехническому кодексу ». Для получения дополнительной информации посетите его веб-сайт www.charlesRmiller.com. С ним можно связаться по телефону 615.333.3336 или по электронной почте [email protected].

Требования к кухонному острову, полуострову-столешнице и розетке на рабочей поверхности — Jade Learning

Требования к кухонному острову, полуострову и розеткам на рабочей поверхности

Автор: Джерри Дарем | 2 декабря 2020 г.

Понимание раздела 210.52 (C) (2) в кодовом цикле

2020 г.

Национальный электротехнический кодекс 2020 года (NEC) ввел совершенно новый метод определения количества розеток, необходимых для обслуживания столешниц на островах; полуостровные столешницы; и рабочие поверхности, расположенные на кухнях, кладовых, залах для завтрака, столовых и подобных областях жилого помещения.

Сравнение требований NEC на 2017 и 2020 годы

2017 NEC : Островной , полуостров и розетка рабочей поверхности Требования

Во время цикла Кодекса 2017 года электрик определил количество розеток, необходимых как для островных, так и для полуостровных поверхностей столешниц и рабочих поверхностей, измерив длину и ширину пространства столешницы в соответствии с разделами 210 NEC.52 (С) (2) и 210,52 (С) (3). Обе секции согласились с тем, что для обслуживания этих отдельных пространств столешницы потребуется только одна емкость, если длинный размер составляет не менее 24 дюймов, а короткий — не менее 12 дюймов.

NEC 2017 требовал, чтобы измерения на полуострове начинались со стены, а НЕ с края столешницы.

Проще говоря, остров или полуостров размером 24 х 12 дюймов требовал одной емкости; не имело значения, насколько больше пространство на столешнице превышало эти первоначальные измерения — требовалась только одна розетка.Электрику, конечно же, разрешили установить столько дополнительных розеток, сколько просил домовладелец.

Это давнее требование было легко запомнить, оно работало, казалось бы, хорошо и несло только минимальный багаж, например, вспоминая, что полуостровная столешница в цикле Кодекса 2017 года начиналась у соединенной перпендикулярной стены, и НЕ , где полуостровная столешница примыкала к перпендикуляру. столешница, как это было в цикле Кодекса 2014 года.

Целью требований NEC к расстоянию между розетками и розетками является безопасность.

Но первоначальный Кодекс не мог гарантировать наличие емкости в пределах досягаемости от поверхности столешницы, когда остров, полуостров или рабочая поверхность были особенно большими. Хотя разумно ожидать, что строители предоставят дополнительные розетки для особенно больших островов и полуостровных столешниц в домах, построенных по индивидуальному заказу, это не было гарантировано Национальным электротехническим кодексом 2017 года. И мы должны помнить, что единственная цель требований к расстоянию между розетками в NEC — не удобство, а безопасность.Увеличивая количество розеток вдоль любого стенового пространства, Кодекс обеспечивает сокращение использования удлинителей и других менее желательных методов обеспечения досягаемости приборов. И это цель с новыми требованиями к расчетам для определения минимального количества розеток для островных, полуостровных и рабочих поверхностей в цикле Кодекса 2020 года.

20 20 NEC: Розетка для острова, полуострова и рабочей поверхности Требования

Совершенно новый для цикла Кодекса 2020, раздел 210.52 (C) (2) говорит нам, что для островных и полуостровных столешниц и рабочих поверхностей розетки для розеток должны быть установлены в соответствии с 210.52 (C) (2) (a) и (C) (2) (b):

210,52 (C) (2) ( a ) говорит, что по крайней мере одна розетка должна быть предусмотрена для первых 9 футов² (или части их) столешницы или рабочей поверхности. После этого на каждые дополнительные 18 кв. Футов (или их часть) столешницы или рабочей поверхности должна быть предусмотрена еще одна розетка.

210,52 (C) (2) ( b ) затем сообщает нам, что по крайней мере одна из этих розеток должна быть расположена в пределах 2 футов от внешнего края полуостровной столешницы или рабочей поверхности. И что любые дополнительные требуемые розетки розеток могут быть расположены по решению установщика, проектировщика или владельца здания. Расположение всех розеток должно соответствовать 210.52 (C) (3).

Одна розетка должна быть установлена ​​в пределах 2 футов от внешнего края столешницы.

Пример столешницы

Островная столешница размером 12 футов на 4 фута потребует четырех розеток. Помните, что для столешницы площадью до 45 квадратных футов требуется три розетки для розеток, а для столешницы площадью более 45 квадратных футов до 63 квадратных футов требуется четвертая розетка.

Сводка по N ew Требования к коду в NEC 2020

В цикле Кодекса 2020 года при определении минимального количества розеток, необходимого для островной или полуостровной столешницы или рабочей поверхности, вы должны придерживаться следующего:

• Одна розетка требуется для (до) первых 9 квадратных футов столешницы.Это означает, что от нуля до девяти квадратных футов столешницы вы должны предоставить одну розетку.
• Для каждой дополнительной секции столешницы площадью 18 квадратных футов (или ее части) необходимо установить дополнительную розетку. Это означает, что от всего, что превышает 9 квадратных футов до 27 квадратных футов столешницы, вы должны предоставить вторую розетку. От 27 квадратных футов до 45 квадратных футов вы должны предоставить третью розетку и так далее.

NEC утверждает, что размещение розеток зависит от установщика, проектировщика или владельца, если одна из розеток установлена ​​в пределах двух футов от внешнего конца.

Новый Кодекс также указывает, что расположение всех розеток должно соответствовать Разделу 210.52 (C) (3), в котором говорится, что розетки должны:

Изучение новых правил цикла Кодекса 2020 может оказаться непростой задачей. Мы надеемся, что помогли упростить новые требования к розеткам для столешниц на островах и полуостровах, а также рабочих поверхностей на кухнях и других подобных местах.

Проект электрооборудования трехкомнатного дома (часть 1)

Требования и стандарты

Проектирование электрооборудования — непростая задача.Это требует большого опыта. Перед монтажными работами необходимо детальное изучение. Инженер должен учитывать качество и любые особые требования вместе с ценой. Необходимо изучить различные варианты.

Электрический дизайн-проект дома с тремя комнатами (Часть 1)

Выбор использования комнаты, декора, хобби и занятий различных жителей в настоящее время имеет решающее значение для проектирования электрооборудования.

Электромонтаж не может быть универсальным для всех мыслимых схем.

Заказчик является ключевым лицом при принятии окончательного решения. BS 7671 (Правила электромонтажа) часто рекомендует обсудить проект с клиентом.

В настоящее время часто практикуется гибкий подход к проектированию. Стандарты для жилищного строительства определяются Национальным советом по жилищному строительству (NHBC) .

Минимальные требования

Ниже приведены основные требования к дому с тремя спальнями площадью 120 м ² .Это будет типичная спекулятивная застройка (рис. 2).

1. Помещения: малая кухня; столовая; бездельничать; гардеробная внизу; главная спальня с ванной комнатой; вторая спальня с двуспальной кроватью; небольшая одноместная спальня; посадочная ванная или душевая;
2. Отопление: центральное газовое или масляное;
3. Сад: небольшой сад спереди и сзади.

Рисунок 1 — Зоны ванных комнат

Стандарты

Национальный совет жилищного строительства (NHBC)

NHBC устанавливает минимальные стандарты для жилых помещений и услуг, которые показаны в Таблице 1 .Следует отметить, что дома различаются по размеру и использованию, поэтому указанные значения следует рассматривать как минимальные.

Таблица 1 — Рекомендации NHBC для дома.

Розетки на 13 А (две розетки считаются как две розетки)

Соответствующие правила электропроводки Розетки на 13 А

1. Строительные нормы требуют, чтобы розетки, настенные выключатели и другие подобные аксессуары располагались в жилых комнатах на соответствующей высоте от 450 до 1200 мм от готового пола. уровни.
2. Любая розетка с номинальным током не более 20 А, которая используется обычными людьми для использования вне помещений, должна быть снабжена дополнительной защитой с помощью УЗО на 30 мА.
3. Розетки на 230 В, кроме розеток для бритв, соответствующих стандарту BS EN 61558-2, разрешены в ванных и душевых.
4. Розетки 230 В должны быть расположены на расстоянии не менее 3 м от границы зоны 1 и обеспечены защитой УЗО 30 мА.

Освещение

1. Во избежание опасности и неудобств следует использовать более одной цепи освещения.
2. В ванной вся техника должна подходить к зоне, в которой она установлена.
3. Настенные переключатели и другие аксессуары нельзя устанавливать в зонах 0, 1 и 2.
4. Сетевые переключатели необходимо устанавливать за пределами зон 0, 1 и 2, но шнур может висеть в зонах 1 и 2.
5. Есть ограничения на оборудование, потребляющее ток в зонах 0, 1 и 2.
6. Оборудование, которое устанавливается в зонах 1 и 2, должно иметь защиту от проникновения воды не ниже IPX4.
