Коньком крыши называют ребро, образующееся в месте стыка скатов кровли. В результате монтажа кровельных материалов это место остается открытым. Если оставить коньковое соединение без защиты, то через него будет проникать влага, холодный воздух и даже мелкие птицы и насекомые.


Конструктивные особенности конька кровли


Коньковое соединение обустраивается на последнем этапе строительства крыши, от результата выполненных действий зависит прочность и долговечность всей конструкции.



Перед тем, как своими руками сделать конек кровли, следует ознакомиться с функциями, которые возлагаются на этот участок:

  • Препятствие проникновению влаги. Если конек оставить открытым, то попадающая внутрь чердачного пространства влага может стать причиной загнивания и разрушения стропильной системы.
  • Вентиляция крыши. Конек кровельный, смонтированный с соблюдением особых правил, позволяет теплому воздуху вместе со скопившимися в нем водяными парами выходить наружу. Если циркуляция будет нарушена, то влага будет оседать на деревянных элементах крыши и на внутренней стороне кровельного материала. Это неизбежно приведет к порче всей конструкции.
  • Защита от проникновения насекомых и птиц. Очень часто можно наблюдать, как пернатые друзья проникают в пространство на чердаке и строят гнезда непосредственно в крыше.
  • Создание вида законченного строительства. Конек является декоративным элементом крыши, который делает всю конструкцию более эстетичной с видом завершенного строительства. Коньковая крыша собственного изготовления будет выглядеть нарядно, но разнообразия среди элементов, сделанных своими руками, почти нет. А вот готовые коньковые профили имеют достаточно широкий выбор цвета и формы. Очень важно, чтобы конек и кровельное покрытие были изготовлены одним производителем и желательно одного цвета.

Устройство конька и его возможные формы

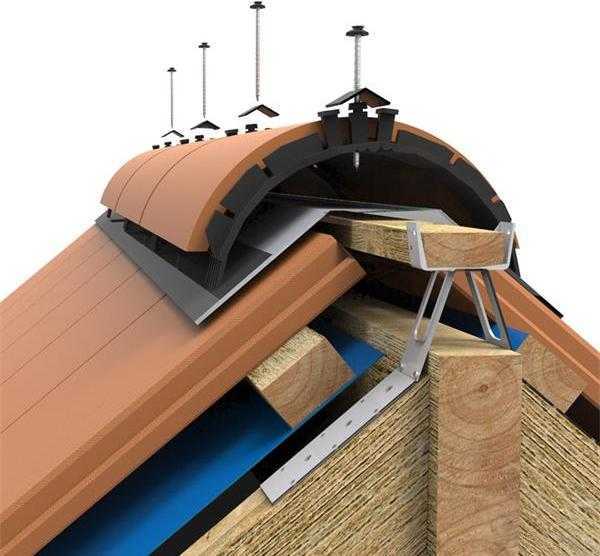

Для изготовления конька крыши может использоваться оцинкованная сталь, керамика или асбестоцемент.



Профиль изделий может иметь три формы:

  • Конек простой формы выполнен в форме обычного уголка из окрашенной или неокрашенной оцинкованной стали. Такую деталь достаточно легко сделать самостоятельно. Простой коньковый элемент используется на крышах с не отапливаемым чердачным пространством, покрытых легированной сталью.
  • Конек овальной формы представляет собой полукруглый желоб, имеющий широкие полочки для крепления. В комплекте с таким коньком обязательно идут торцевые заглушки. Овальный профиль конька является отличным вариантом для крыши мансардного типа, так как создаваемый деталью карман способствует организации принудительной вентиляции. Овальному коньку присущи высокие эстетические свойства, но стоимость такого элемента значительно дороже других видов.
  • Устройство конька кровли, имеющего П-образное ребро, также предполагает наличие вентиляционного кармана, но немного другой формы. Такой вариант конька не имеет в комплекте заглушек. Стоимость П-образного конька несколько ниже овального, но немного выше, чем цена простого варианта.

Разновидности профиля


В основе выбора профиля конька должна лежать не привлекательность крыши, а его непосредственное назначение.



Поэтому элементы конька и кровельный материал на крыше должны полностью соответствовать друг другу:

  • Конек для керамической черепицы должен иметь форму полукруглого желоба, его изготовляют методом формовки из керамики. Такой конек состоит из отдельных элементов длиной не более 50 см. Конструктивной особенностью элементов конька является меньший размер одного конца. Это делает монтаж конька на крышу более удобным. Монтаж конька из черепицы относится к трудоемким, кропотливым процессам.
  • Для крыши из шифера используют конек из асбестоцемента. Его детали выполнены в форме полукруглого желоба с одной широкой полочкой. Для большей надежности элементы конька на шиферную крышу укладывают в два слоя: первый слой — полочкой на один скат, второй — на другой.
  • На крышах, покрытых металлочерепицей или профнастилом, конек должен выполняться из металлического профиля в форме овала или треугольника, а также с П-образным ребром. Конек разделен на сегменты длиной 2 метра, монтаж которых должен выполняться внахлест. Монтаж металлического конькового профиля вполне можно выполнить своими руками, так как для этого не нужны специальные знания и инструменты.
  • Оформление конька мягкой кровли, покрытие которой выполнялось рулонными материалами на битумной основе, осуществляется специальными полосками с одной клеящей стороной. В некоторых случаях устройство конька крыши предполагает использование кусочков мягкой черепицы, которые укладывают вдоль конька. Но этот вариант требует большего количества времени и не совсем хорошо предотвращает протечки.

Монтажные работы


Для самостоятельной установки конька на крыше необходим набор следующих инструментов и материалов:

  • Гидроизоляционный материал. Для этого подходит рубероид или высокодиффузионная мембрана.
  • Вентиляционная лента.
  • Специальные саморезы для кровельных материалов.
  • Шуруповерт или дрель с насадками.
  • Строительный степлер.



Создать эффективную защиту крыши от проникновения влаги и обеспечить свободную циркуляцию воздуха может только качественно установленный конек здания. Читайте также: «Как крепить конек на крыше к профнастилу – нюансы крепления».

Правила устройства кровельного конька


Чтобы избежать ошибок в процессе работы, необходимо соблюдать рекомендации опытных кровельщиков:

  • Укладывая кровельное покрытие, необходимо сделать отступ в несколько сантиметров от верхней кромки ската. Это нужно для того, чтобы была возможность увеличить высоту конька за счет вспомогательного бруска, установленного на коньковый брус.
  • Перед тем, как закрепить конек на крыше, необходимо выполнить обязательную гидроизоляцию ребра между скатами. Для этого можно использовать высокодиффузную мембрану, полиэтиленовую пленку или рубероид. Между собой слои гидроизоляции скрепляются степлером или силиконовым герметиком.
  • Для свободного движения воздуха в чердачном пространстве и для проветривания стропильной системы вдоль конька на оба ската необходимо наклеить вентиляционную ленту. Предварительно необходимо снять защитную пленку с клеевой стороны. Если необходима мощная принудительная вентиляция, то пользуются специальными пластиковыми аэраторами для конька.
  • Установку конька на крышу начинают от торца дома, при этом первый элемент должен выступать за край крыши на 2-3 см. После укладки первой детали необходимо проверить правильность ее укладки и зафиксировать саморезом. Располагать крепежные элементы необходимо с шагом в 30-40 см.
  • Вторую деталь устанавливают внахлест на первый элемент до 7-10 см и фиксируют, проверяя ровную укладку. Последняя часть также выносится за пределы крыши на 2-3 см. чтобы подрезать металлический элемент можно воспользоваться ножовкой, болгаркой или другим приспособлением для резки металла.
  • Завершающим шагом установки конькового профиля является монтаж заглушек, если они предусмотрены комплектацией.

что это, фото, как сделать своими руками, размеры

При обустройстве кровли важны все элементы. Каждый из них выполняет определённую функцию, и слаженная работа кровельных компонентов в итоге делает крышу надёжной, прочной, привлекательной.

Содержание

  • Конёк крыши — особенности конструкции
    • Видео: конёк и торцевые планки
    • Оптимальная высота конькового хребта относительно размеров дома
      • Таблица: коэффициент для расчёта высоты конька соразмерно уклону
  • Коньковые доборные элементы
    • Видео: самоклеящийся уплотнитель
  • Монтаж конька на различные виды кровель
    • Установка конька на металлочерепицу
      • Видео: монтаж конька на металлочерепицу
    • Установка конька на поликарбонат
    • Установка конька на шифер
    • Установка конька на профнастил
      • Видео: установка конька и доборных элементов на профнастил
    • Укладка конька на битумную черепицу
      • Таблица: площадь и высота вентиляционного зазора
      • Видео: кровельная вентиляция
      • Видео: гибкая черепица — обустройство рёбер крыши и конька
  • Конёк на крышу своими руками
    • Видео: самостоятельное изготовление кровельного конька

Конёк крыши — особенности конструкции

Можно без преувеличения сказать, что конёк — венец крыши, последний штрих её устройства. Издавна этой кровельной детали придавали немалое значение, украшая резьбой и различными фигурками, независимо от того, деревенская это изба или дворянская усадьба.

На старинных кровлях коньком служило бревно — охлупень, обязательно украшенное резной либо вытесанной из дерева фигуркой коня, петуха или птицы

Этот обычай сохранился поныне. Сегодня многие застройщики тоже используют для оформления конька резные или кованые живописные фрагменты, которые оригинально сочетаются с любым из современных кровельных покрытий.

Стародавний обычай украшать конёк крыши резными или коваными фрагментами нередко можно встретить в оформлении современных частных домов

Отчего же такая честь этому, казалось бы, не столь существенному элементу крыши. Оказывается, всё просто — помимо декоративного предназначения, придающего законченность и совершенность всему облику дома, конёк в полном смысле этого слова оберегает строение, поскольку:

Конёк имеет любая крыша, кроме плоской конструкции, купольной, луковичной, односкатной и шатровой, имеющей только рёбра.

Оригинально и стильно выглядят бесконьковые скатные кровли, на возведение которых потребуется гораздо меньше финансовых ресурсов и трудовых затрат

Необходимо различать конёк крыши и конёк кровли. Это разные понятия, хотя обычно их объединяют в одно. Конёк крыши представляет собой часть несущей основы, верхнее горизонтальное ребро, полученное при сопряжении скатов. По своему устройству он бывает двух видов: первый вариант — это брус на вертикальных стойках, на который опираются верхние части стропильных ног, а второй — прогон, проложенный поверх соединения стропил.

Конёк крыши обустраивается в двух вариантах — с укладкой конькового бруса на вертикальные стойки или с прокладкой конькового прогона поверх узла соединения верхней доли стропильных ног

Кровельный конёк предназначен для покрытия щели в самой верхней точке крыши, образующейся при укладке укрывного материала на скаты. Это уже компонент ограждающей системы крыши, который называется коньковой планкой и вместе с сопутствующими деталями — уплотнителем и заглушкой — относится к доборным формирующим элементам.

Ключевая функция кровельного конька — замыкание верхних кромок укрывного настила и прочное соединение скатов

Кровельный конёк может быть:

Чаще всего конёк кровли выполнен из основного вида покрытия. Но иногда его монтируют контрастным по цвету либо из другого материала, хотя в любом случае конёк смотрится красиво, выгодно подчёркивает очертания крыши, если, конечно же, сделан аккуратно.

Чаще всего кровельные коньки изготавливают из таких же материалов, как и основной укрывной настил

Укрывной материал в коньковом узле не должен образовывать плотное соединение, чтобы не нарушать свободную циркуляцию воздуха под кровлей.

Видео: конёк и торцевые планки

Оптимальная высота конькового хребта относительно размеров дома

От высоты конькового прогона зависят эстетические показатели, индивидуальность и технические характеристики строения, поэтому весьма важно подобрать её правильно.

При устройстве крыши нужно знать высоту конька, чтобы в дальнейшем рассчитать необходимое количество материалов на изготовление стропильной конструкции и покрытие скатов

При расчёте нужно уделить внимание следующим значениям:

  1. Климатическим нагрузкам — с крутых скатов снег сходит быстрее, однако ветер высокие крыши старается опрокинуть, из-за чего в регионах с частыми и сильными ветрами нежелательно возводить кровельные конструкции с большим уклоном или же следует принимать дополнительные меры по соблюдению прочности и безопасности. Определить влияние атмосферных нагрузок для конкретной местности можно самостоятельно по картам районирования, вложенным в норматив 20.13330.2011.

    Атмосферные воздействия на крышу дома — один из факторов, влияющих на выбор высоты конька

  2. Наличию и назначению чердака — для нежилого помещения подъём конька должен быть как минимум 1,6 м, что позволит перемещаться по чердаку для профилактического осмотра и ремонта крыши. Высоту мансардного помещения определяют по росту самого высокого члена семьи плюс 30–40 см запаса, но не менее 1,9–2,2 м от перекрытия до обшивки, а в спальной зоне 1,4 м.

    Какой высоты будет конёк, зависит от функционального назначения чердачного помещения

  3. Типу укрывного материала — минимальный уклон скатов, отчего напрямую зависит высота конька, рекомендуется производителями кровельных покрытий в памятках к своей продукции, что необходимо соблюдать. Нужно запомнить — чем плотнее укрывной настил и герметичнее стыки, тем больше шансов сделать пологую крышу, на которую соответственно затраты будут ниже. А при укладке небольших штучных гонтов или тяжёлых покрытий придётся обустраивать кровельную конструкцию повыше, что обойдётся дороже.

    Вид предлагаемого кровельного покрытия учитывается при расчёте уклона любой скатной конструкции и соответственно высоты конька

Рассчитывают высоту конька двумя способами: математическим и графическим. Математический способ довольно прост. Он основан на правилах геометрии и зависит от выбранного уклона кровли, согласно укрывному материалу, природным воздействиям и обустройству чердака. Исчисляется подъём конька по формуле: Н = ½ ширины пролёта х tgα, где α — угол наклона скатов, а ширина пролёта — расстояние между противоположными опорными конструкциями, на которые опираются стропила.

Математически высота конька определяется как произведение половины ширины пролёта на тангенс угла наклона скатов

Чтобы не искать на просторах интернета tgα, существует табличка с готовыми значениями, которой удобно пользоваться при расчёте. Например, ширина дома составляет 8 м, ширина пролёта 7,14 м, уклон кровли 35º, тогда высота подъёма конька Н = ½ 7,14 х 0,79 (коэффициент 35º по таблице) = 2,82 м.

Таблица: коэффициент для расчёта высоты конька соразмерно уклону
Уклон кровли, в градусах →51015202530354045505560
Коэффициент→0,080,170,260,360,470,590,790,861,01,221,451,78

Второй метод расчёта — графический, где алгоритм определения высоты конькового бруса сводится к следующему:

  1. Чертим схему кровли в масштабе удобном для визуального восприятия, чаще всего 1:100 (1 см = 1 м) и наносим на неё все известные значения.
  2. По центру пролёта под прямым углом проводим вверх линию, которая будет осью подъёма конька.
  3. Транспортиром от угла коробки откладываем запланированный уклон и соединяем с линией подъёма.
  4. Образовавшаяся точка пересечения укажет высоту прохождения конькового бруса.

    Графический метод определения высоты конька требует создания схемы крыши в масштабе

Подобным образом высчитывается подъём конька, но не его высота, так как последняя зависит от сжатия древесины, способа крепления стропильных ног, толщины и ширины конькового прогона, глубины врубки и т. д.

Поэтому на практике поступают проще — для вычисления полной высоты конька по любой схеме расчёта к величине подъёма добавляют ⅔ толщины стропильной доски. Если этого не сделать, то при креплении к мауэрлату и соединении между собой в коньковом узле стропильные ноги просядут, что повлечёт уменьшение уклона крыши.

Для определения полной высоты конька к величине подъёма добавляют ⅔ толщины стропильной доски

Конечно же, такие расчёты небезупречны, но погрешность получается незначительная и вполне допустимая нормативными актами, в частности, СП 64. 13330.2011.

Коньковые доборные элементы

Кровельные коньки — сборные устройства, присущие как капитальным строениям, так и сооружениям малых архитектурных форм. Самыми распространёнными являются угловые металлические изделия с загибами не менее 1,5–2,0 см по кромкам. Комплектуются коньки крепёжными деталями, уплотнителями и заглушками, из чего собирается герметичная надёжная конструкция, препятствующая протеканию крыши.

Среди разнообразия коньковых планок полукруглая конструкция образует самый большой вентиляционных карман по сравнению с планками прямой формы

По цвету, материалу и форме кровельные коньки должны разумно подходить конкретному строению и не нарушать его архитектурный стиль, оттого коньковые доборы разработаны для каждого вида укрывного материала.

Самыми распространёнными считаются:

  • коньки полукруглой формы с обязательной установкой заглушек с торцов;
  • прямоугольные изделия — универсальные, подходят для использования на кровлях любой конфигурации и не требуют установки заглушек;
  • узкие коньковые планки — больше используются как декоративные детали на шпилях, шатровых конструкциях и беседках;
  • изогнутые усложнённые профили, фиксирующие в местах стыков прямые коньки;
  • торцевые доборы — дополнение к коньковым элементам для отделки и защиты фронтонов.

Важную роль при монтаже кровельных коньков играют уплотнители, которые бывают:

  • универсальными вспомогательными компонентами, изготовленными из полиуретановой пены и работающими наподобие фильтра — пропускают воздух, но блокируют грязь и снег;
  • профильными изделиями, полученными из вспененного полиэтилена, которые подбираются под конкретную форму и размеры коньковых планок;
  • а также саморасширяющимися доборами из пенополиуретана с акриловой пропиткой, имеющими клеевой слой и предназначенными для заполнения любых пустот.

Видео: самоклеящийся уплотнитель

Именно уплотнители обеспечивают герметичность конструкции, сухость в подкровельном помещении, долговечность всех структурных элементов, повышают ветрозащиту, тепло- и шумоизоляцию кровли.

Коньковые уплотнители повышают теплоизоляционные свойства утеплителя, защищают кровлю от проникновения влаги, холода, шума и воздействия иных факторов

Для мансардных крыш, где вентиляция подкровельного пространства имеет большое значение, мастера советуют укладывать профильные уплотнители с дополнительной установкой кровельных или скатных аэраторов.

Чтобы обеспечить сохранность всех кровельных элементов и оптимальный уровень влажности подкровельного пространства, используют вентиляционные системы, состоящие из проходных элементов и вентиляционных выходов, благодаря которым отработанный воздух естественным путём или принудительно выводится из помещения.

Проходные элементы бывают нескольких видов и подбираются в зависимости от укрывного материала. Вентиляционные выходы делятся на скатные, монтируемые на крышах с покатостью до 20º, и коньковые изделия, устанавливаемые на кровлях с уклоном свыше 27º.

Вентиляционные системы обеспечивают оптимальную влажность подкровельного пространства и состоят из вентиляционных выходов и проходных элементов

Монтаж конька на различные виды кровель

На способ установки кровельного конька напрямую влияет тип кровельного покрытия, оттого при выборе укрывного материала нужно сразу же продумать, как и какой конёк будет установлен, и приобрести одновременно все фасонные элементы, что намного облегчит самостоятельный монтаж конька.

Установка конька на металлочерепицу

Согласно СНиП II-26–76* устройство конька на металлочерепичной кровле обеспечивается коньковой планкой, заглушками и уплотнителем. Помимо этого, при монтаже утеплённой кровли нужно предусмотреть в зоне конька хороший вытяжной канал с диффузно-гидроизоляционной плёнкой.

Пошаговое выполнение работ:

  1. Проверяем геометрию скатов — расхождение не должно превышать 1–2 см, иначе установить конёк будет очень сложно.
  2. Прокладываем уплотнитель, утрамбовывая его не слишком плотно, чтобы обеспечить хорошую циркуляцию воздуха.
  3. Монтируем торцевые элементы конька по краю кровли.
  4. Укладываем карнизную планку с одной стороны конькового хребта, при этом желательно, чтобы помощник следил за ровностью укладки с другой стороны. Убедившись, что планка конька лежит правильно, фиксируем её саморезами.

    При монтаже доборных коньковых деталей на крышу из металлочерепицы их крепление должно производиться непосредственно к брусу конька

  5. По нижнему краю коньковой полки на обоих скатах протягиваем строительный шнур, чтобы обеспечить ровность и быстроту укладки остальных элементов.
  6. Следующую планку монтируем внахлёст 5–7 см, выравнивая по шнуру.
  7. После того как уложены все элементы конька, закрепляем их окончательно при помощи шурупов с шагом не менее 80 см.
  8. Устанавливаем заглушки, если того требует форма коньковых изделий, что придаст кровле завершённый и ухоженный вид.

    Обустраивая кровлю из металлочерепицы, конёк всегда можно гармоничного подобрать по цвету и фактуре

Видео: монтаж конька на металлочерепицу

Установка конька на поликарбонат

Качественный поликарбонат легко изгибается, позволяя монтировать красивые арочные конструкции без коньков. Однако нередко возникает необходимость сопряжения светоотражающих листов в зоне конька, и тогда возникает вопрос грамотного крепления поликарбоната в коньковом хребте.

Коньковый профиль — изделие, предназначенное для сопряжения и защиты панелей сотового поликарбоната в коньке светопрозрачных кровельных конструкций

Преимущественно для этого используют поликарбонатный коньковый профиль, который даёт возможность дёшево и удобно оформить конёк почти для любого угла, но с соблюдением кое-каких особенностей:

  • поликарбонатные листы нельзя монтировать к коньковому ребру впритык, иначе довольно широкий коньковый профиль без зазора как минимум в 40 мм просто некуда будет устанавливать;
  • на края поликарбоната возле конька желательно закрепить перфорированную ленту, которая будет пропускать влагу, но задерживать мусор и пыль;
  • светопропускные листы в области конька по кромке не фиксируют, так как установка профиля подразумевает его крепление к несущей основе вместе с листами;
  • соединительные профили, скрепляющие прозрачное листовое покрытие, желательно вставлять внутрь конькового элемента. При отсутствии такой возможности соединительные профили следует подрезать, а места стыков залить герметиком нейтрального отверждения.

Порядок установки:

  1. Укладываем прозрачное покрытие, оставляя необходимые зазоры в области конька.
  2. Укрываем торцы листов перфорированной лентой для обеспечения вентиляции конструкции.
  3. Устанавливаем коньковый профиль и выравниваем его по всей длине.
  4. Проверяем глубину зазоров и при необходимости корректируем, предотвращая касание конькового профиля несущей основы.
  5. Прикрепляем саморезами к несущему каркасу коньковый профиль вместе с верхней гранью поликарбонатных листов.

    Для крепления сотового поликарбоната и доборных элементов используют саморезы и специальные термошайбы

Установка конька на шифер

При обустройстве конька для шиферной крыши нормативными актами рекомендована укладка вдоль конькового хребта дополнительных брусков того же сечения, что и рядовые доски обрешётки (СНиП II-26–76* п. 5.4.8).

В качестве конькового элемента можно использовать готовые планки фабричного изготовления, предназначенные специально для асбестоцементных волнистых покрытий, но допускается также самостоятельное изготовление доборных элементов из досок, сбитых под углом, обработанных антисептиком и огнезащитным составом, или же из оцинкованного железа. В последнем случае нужно предусмотреть, чтобы высота конька и его напуск на шифер надёжно защищали кровельную конструкцию от задувания ветра и снега.

Для обустройства конька на шиферной крыше рекомендуется установка дополнительной опоры, значительно продлевающей срок службы этой части конструкциии

Процесс монтажа заводских формирующих деталей сводится к следующему:

  1. Фасонные планки укладываем на скаты с обеих сторон конькового прогона с нахлёстом верхних краёв друг на друга, предварительного проложив толевую прокладку шириной 350 мм в качестве уплотнителя.
  2. Выравниваем по длине и фиксируем через волну нержавеющими саморезами или гвоздями для шифера.

    Для кровли из асбестоцементных листов изготавливают фасонные элементы коньковой планки в форме жёлоба, которые прикрепляют к коньковому брусу шиферными гвоздями с резиновыми прокладками

Установка конька на профнастил

Для кровель из профнастила коньковый хребет образуется, как и в других кровельных конструкциях, в результате соединения верхней части стропильных ног и покрывается коньковой планкой из оцинкованной стали. Согласно п. 6.7. СНиП II-26–76* коньковые доборные элементы должны иметь «гребёнку» той же формы, что и поперечное сечение укрывного профлиста.

Элементы конька укладываются с противоположной стороны преобладания ветров и закрепляются саморезами в местах прилегания конька и верхней гофры

Этапы устройства конька на профнастил:

  1. Понижаем рельефность гофролистов, для чего укладываем уплотнитель между гребнями и закрываем его отрезками досок.
  2. По нижнему краю этих досок прокладываем москитную сетку, заворачиваем её вверх и фиксируем скотчем.
  3. Укладываем коньковые планки, выравниваем, надрезаем по оси сгиба и фиксируем клёпками.

    Конёк для крыши из профнастила является неотъемлемой частью кровли и, как правило, незаметен, хотя фактически играет одну из главных ролей в обеспечении надёжности крыши

  4. В четырёхскатных конструкциях перед укладкой основных коньковых планок монтируем коньковые доборы на вальмовые хребты, что поможет защитить чердачное помещение от проникновения атмосферных вод.

    Наиболее сложными узлами вальмовой крыши являются точки пересечения рёбер и конька, поэтому их оформление требует особого внимания

Видео: установка конька и доборных элементов на профнастил

Укладка конька на битумную черепицу

Основное условие при формировании конька на мягкую черепицу — обустроить при монтаже утеплённых кровель необходимый вентиляционный зазор, площадь сечения которого регламентируется нормативами и определяется по формуле: f см²/пог. м = (2 х l х 100 х 0,05) : 100, где 2 х l х 100 — площадь двух скатов на ширине 1 м. Этот показатель должен быть не менее 0,05% площади обоих скатов и не ниже 5 см²/м. С увеличением длины скатов площадь и высота вентзазора тоже возрастает, согласно прописанным в нормативах значениям, представленным в нижней таблице.

Таблица: площадь и высота вентиляционного зазора
Длина стропил, м →67891011121314151617181920
конёкплощадь вентиляционного зазора с одной стороны, см²/м3035404550556065707580859095100
скат кровливысота вентиляционного зазора, см2,42,42,42,42,42,62,93,13,33,63,84,04,34,54,8
карнизный свесплощадь вентиляционных зазоров, см²/м200200200200200220240260280300320340360380400

Формируют вентилируемый конёк с использованием кровельных аэраторов, установленных с шагом 10–15 см и соединённых между собой. Хотя часто обходятся и без них, обустраивая на коньковом прогоне вентиляционный зазор нужного сечения в виде треугольной конструкции на брусках.

Монтаж коньковой битумной черепицы следует выполнять по прорезанному вентиляционному зазору и по натянутой нитке, поскольку ровно уложить коньковую черепицу без ориентира практически невозможно

Видео: кровельная вентиляция

Коньковый хребет монтируется из универсальной карнизно-коньковой черепицы либо обрезанных рядовых гонтов. Крепят коньковые фрагменты четырьмя гвоздями с таким расчётом, чтобы каждая следующая деталь перекрывала крепление предыдущего элемента. Укладку коньковой черепицы начинают от торца здания, противоположного направлению преобладающих в конкретной местности ветров.

Вентиляция кровли из битумной черепицы осуществляется за счёт конька, который укладывают на специальный ребристый профиль

Видео: гибкая черепица — обустройство рёбер крыши и конька

Конёк на крышу своими руками

Сделать собственноручно кровельный конёк несложно, даже не имея навыков кровельщика и жестянщика. Самый ходовой на сегодняшний день материал для изготовления коньковой планки — оцинкованное железо, которое хорошо поддаётся обработке и приемлемо по цене. Приобрести его можно как на строительном рынке, так и в строймаркетах. Разрешено использовать даже обрезки, самостоятельно изогнув их, но лучше приобрести готовые оцинкованные уголки длиной 2 м, шириной 2,4–3,0 м.

Изготовление уголка для конькового элемента:

  1. На обрезках листа размечаем линию сгиба и выстукиваем по ней киянкой. Использование деревянного молотка имеет принципиальное значение, поскольку обычный молоток неминуемо повредит цинковое покрытие листа.
  2. Затем с лёгким нажимом изгибаем заготовку и в результате небольших усилий получаем нужный нам коньковый профиль. При этом, если длина перекрытия планки составляет обычно 10 см, то сторона уголка должна быть не меньше 15 см.

    Несложная коньковая деталь выглядит как простой железный уголок из окрашенной либо неокрашенной оцинковки, который легко сделать самостоятельно

При монтаже уголка на шифер предполагается набивка дополнительных досок в районе конькового хребта. Однако от этого можно отказаться, закрепив коньковый элемент из оцинкованного профиля прямо на каркас обрешётки, а для заделки промежутков между самодельным коньком и кровельным настилом использовать монтажную пену.

Изготовление и установка конька своими руками — весьма простое действие, тем не менее важным остаётся соблюдение правил безопасности при работе на высоте.

Видео: самостоятельное изготовление кровельного конька

Осознав, что представляет собой конёк крыши и какие функции на него возложены, можно без труда подобрать наилучшую конструкцию для любого типа стропильной системы. Правильный монтаж конька, грамотный расчёт высоты, соблюдение нормативов и советов производителей, а также качественный материал — гарантия долговечной и надёжной крыши. Удачи вам и пусть построенный уютный дом радует долгие годы.

Оцените статью:

[Голосов: 0 Среднее: 0]

Правила Крыши — КРЫША на городском рынке Понсе

Пожалуйста, соблюдайте правила поведения.

THE ROOF — это парк развлечений и развлекательный центр, созданный для удовольствия каждого посетителя. Чтобы обеспечить безопасность и удовольствие для всех, мы просим вас соблюдать следующие правила парка и устные инструкции от сотрудников парка.

  • Оружие, ножи или любые предметы, которые могут быть использованы каким-либо образом для нанесения телесных повреждений, не допускаются на КРЫШЕ.

  • Запрещается выносить еду и напитки извне .

  • Домашние животные не допускаются , за исключением служебных животных только на поводке. Пожалуйста, убирайте за своей собакой и всегда держите ее под контролем.

  • Не курить (включая электронные сигареты и электронные сигареты) на территории парка. Места для курения находятся на парковках РСМ.

  • Запрет на катание на скейтборде, бег, катание на роликах, велосипеде или другую аналогичную деятельность . Велосипеды необходимо оставлять на первом этаже ПКМ.

  • На крыше не допускаются воздушные шары или палатки.

  • THE ROOF не несет ответственности за потерянные или украденные вещи.

  • Лица, не работающие в THE ROOF, не могут запрашивать или распространять литературу о собственности в любых целях и в любое время.

  • Несовершеннолетние должны постоянно находиться в сопровождении взрослых.

  • Запрещается заниматься некоммерческой выразительной деятельностью без предварительного письменного разрешения руководства THE ROOF и в соответствии с правилами THE ROOF для такой деятельности.

  • Запрещена рекламная фото- и видеосъемка без письменного разрешения руководства THE ROOF. Свяжитесь с нами по телефону 770-999-1530 для получения дополнительной помощи или напишите по электронной почте [email protected], чтобы запросить разрешение.

  • Фотосессии, блоггеры и другие рекламные компании должны проходить через Event-менеджеров. Камеры для личного пользования (т. е. цифровые, поляроидные и зеркальные) допустимы, но они не должны мешать движению, работе или работе других гостей. Дополнительные камеры, мультимедийное оборудование или аксессуары (например, штативы, Go-Pro, микрофоны, вспышки и т. д.) не допускаются на The Roof без предварительного одобрения Менеджером мероприятий.

  • Лица, не работающие в THE ROOF, не могут играть на музыкальных инструментах, радио или устройствах, усиливающих голос или музыку.

  • Оскорбительная или неприемлемая одежда или одежда, которые могут или спровоцировать беспорядки или подстрекать к насилию, запрещены.

  • Запрещены драки, угрожающие комментарии или жесты, нецензурная лексика или жесты, расовые, религиозные или этнические оскорбления, которые вызывают или могут вызвать беспокойство.

  • Нельзя слоняться без дела, попрошайничать, мешать движению пешеходов или создавать опасность.

  • Вход воспрещен, когда парк закрыт.

  • Не мусорить, не рыться в мусорных баках и не вынимать их из них.

  • В целях вашей безопасности THE ROOF оставляет за собой право досматривать весь багаж и контейнеры, доставленные в парк.

  • В парк не допускаются гости в состоянии алкогольного или наркотического опьянения.

  • THE ROOF оставляет за собой право отказать в допуске или попросить покинуть парк любого, кто не соблюдает данные правила.

  • Плата за вход в парк не возвращается.

Лица, нарушающие этот кодекс поведения, могут быть лишены права доступа на территорию или подвергнуты аресту. THE ROOF прямо оставляет за собой право пересматривать или изменять эти правила по мере необходимости.

Коньки на раскаленной крыше? С плитками из синтетического льда вы можете!

11
06

Опубликовано KwikRink

Когда вы думаете о катании на коньках, вы, вероятно, думаете о зимнем пейзаже, замерзшем пруду или озере и закутанных фигуристах, держащихся за руки. Может быть, вы думаете о Рокфеллер-центре или другой общественной площади, где зимой устанавливают каток, или ваш разум вызывает в воображении образ Замбони, выходящего на поверхность льда на крытом катке, прежде чем появится другой фигурист или команда вернется.

Что бы вы ни представляли, когда дело доходит до катания на коньках, вы обычно думаете о холоде и, ну, о льду. Но этот образ меняется с появлением синтетического льда.

Плитка из синтетического льда меняет представление о коньках. Погода больше не должна быть достаточно холодной, чтобы заморозить воду, чтобы вы могли наслаждаться катанием на коньках.

KwikRink специализируется на синтетическом льде. Мы изобрели запатентованную формулу и установили катки во всевозможных развлекательных заведениях, чтобы любители катания на коньках могли наслаждаться ими круглый год. Посмотрите нашу галерею, чтобы вдохновиться.

Что такое плитки из синтетического льда?



Синтетический лед изготавливается из полиэтилена высокой плотности или полиэтилена сверхвысокой молекулярной массы и других полимеров. В современный синтетический лед встроены смазки, улучшающие скольжение и уменьшающие трение. Согласно большинству оценок, синтетический лед обладает 90-процентным коэффициентом скольжения природного льда.

Синтетический лед поставляется в виде длинных листов, плиток одинакового размера или кусков, вырезанных по индивидуальному заказу, в зависимости от ваших потребностей. Части соединяются вместе, как правило, с помощью системы «ласточкин хвост», создавая синтетический каток именно того размера, который вам нужен.

Какой размер лучше всего подходит для катка с синтетическим льдом?

Размер вашей установки зависит от имеющегося у вас места, бюджета и того, как вы будете использовать каток. Если у вас есть подающий надежды фигурист или хоккеист, небольшая установка из искусственного льда площадью менее 300 квадратных футов будет идеальной. Многие гаражи имеют размеры 12 на 22 фута, а это означает, что переоборудование гаража может дать вам достаточно места для фигуристов, чтобы работать над основами.

Если вам нужно место для тренировки или тренировки, подойдет небольшая установка с синтетическим льдом. Вы можете работать над стартами, вращениями и поворотами в этом пространстве.

Кататься на коньках на синтетическом льду намного лучше, чем пытаться тренироваться на роликах, которые требуют другой техники и баланса. Начать кататься на коньках и накачать мышцы легко с помощью небольшой установки.

Если вы являетесь или имеете члена семьи, который является будущей звездой хоккея, небольшая установка идеально подходит для тренировки основ. Скольжение шайбы на синтетическом льду очень похоже на скольжение по натуральному льду, поэтому вы можете легко тренироваться в обращении с клюшкой и бросках. Установите цель на одном конце, а также отработайте вбрасывания и защиту, а также выносливость катания.

Хоккей США поддерживает подход на небольшом катке для освоения таких основ, как шаги, повороты, повороты, пасы и броски.

Если вы хотите установить коммерческий каток с синтетическим льдом для одновременного использования многими людьми или для проведения командных тренировок или игр, вам потребуется более крупная установка (более 300 кв. футов). Вот несколько мест, где можно установить синтетический лед.

Несколько подходящих мест для установки плиток из синтетического льда

Ваше воображение — единственный предел для установки синтетического льда. Вот несколько предложений:

  • Rooftop — В Миннеаполисе и других городах много красивых многоквартирных домов, кондоминиумов и лофтов, многие из которых имеют террасы на крышах. Добавьте синтетический каток для общего развлечения.
  • Подвалы — Бетонные плиты идеально подходят для плитки из синтетического льда.
  • Бывшие склады или промышленные помещения — Превратите пустующие торговые или промышленные помещения в забавный каток с искусственным льдом.
  • Гаражи — Вынесите ящики и транспортные средства и используйте территорию для тренировок.
  • Плавательные бассейны — Если вы сливаете воду из бассейна зимой и имеете одинарную глубину, вы можете покрыть дно бассейна синтетическим льдом в течение трех сезонов альтернативного удовольствия.
  • Автостоянки — Площадка ровная и асфальтированная? Это может быть каток с синтетическим льдом.
  • Гимнастические залы — превратите спортзал в каток, затем соберите плитку и поиграйте в баскетбол позже.
  • Столовые или столовые — есть ли в вашей школе столовая? Вы можете уложить синтетическую ледяную плитку для феерического катания на коньках.
  • Тренировочные залы — спортивные сооружения, имеющие отдельные тренировочные залы или студии, которые можно превратить в каток для занятий хоккеем или фигурным катанием.
  • Танцевальные студии — если у вас есть помещение, используемое для занятий танцами или йогой, его можно быстро превратить в ледовый каток с использованием плитки из синтетического льда.

Тип и размер плиток из синтетического льда



Плитки из синтетического льда бывают разных размеров и толщины. Тип, который вам нужен, зависит от вашего бюджета, места, использования и планов по их очистке. Более тонкие плитки более экономичны и не прослужат так долго, как более толстые. Тем не менее, вы можете получить от них хорошие 3-5 лет, а позже увеличить свой каток с помощью плиток более высокого качества.

Недорогая плитка — хороший выбор, если у вас новый скейтбордист и вы не уверены, приживется ли он с ним. Меньшие синтетические ледяные плитки также легче по весу и их легче устанавливать и снимать для многоцелевого пространства.

Плитка большего размера лучше подходит для больших помещений, поскольку она уменьшает количество швов на поверхности. Вы также можете выбрать соединение швов в шпунт и паз вместо конструкции «ласточкин хвост», чтобы получить еще более гладкую поверхность, которая дольше остается чистой.

Более толстые плитки тяжелее и лучше подходят для более или менее постоянных установок. Они также служат до десяти лет и более.

Каким бы ни был размер запланированного вами катка, вы можете выбрать плитку из синтетического льда, соответствующую вашим потребностям и вашему бюджету.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
