Коньковые и карнизные продухи: Что такое продухи

Содержание

Вентиляция скатных крыш без утепления


Для увеличения срока службы подкровельной конструкции необходимо предусматривать вентиляцию. Недостаточная вентиляция может привести к повреждению строительных конструкций и кровли, ослаблению теплоизолирующих функций, а также внутренним протечкам.


Естественное проветривание чердачных помещений через слуховые окна, находящиеся на скатных крышах, является неэффективным вследствие нерационального расположения вентиляционных отверстий на одном уровне в области примерно равных аэродинамических коэффициентов. В чердачном помещении образуются зоны с застойным воздухом.

Вентиляция чердака через слуховые окна

  1. Вентиляционное отверстие (окно) в щипцовой стене;
  2. Слуховое окно;
  3. Зона с застойным воздухом;
  4. Ветрозащита;
  5. Пароизоляция;
  6. Утеплитель;
  7. Чердачное перекрытие


При организации вентиляции помещений наряду с обеспечением требуемого воздухообмена, большое значение имеет получение полного омывания наружным воздухом всего подкровельного пространства.


Система вентиляции чердачных помещений устраивается в крышах зданий любого назначения и любой конфигурации, с деревянными, металлическими или железобетонными несущими конструкциями и любыми видами кровель (из рулонных гидроизоляционных материалов, кровельной стали, черепицы, асбестоцементных листов и др.). Особенно важно осуществлять ее в крышах с плотными кровлями и при расположении тру-бопроводов центрального отопления и горячего водоснабжения в чердачных помещениях.


Вентиляционные отверстия в скатной кровле, называемые продухами, позволяют сохранить эффективность утеплителя крыши и увеличить срок службы деревянных конструкций. При естественной вентиляции чердачных помещений наиболее рационально продухи располагать под свесом кровли равномерно по периметру здания и в коньке крыши по всей его длине. В этом случае приточные отверстия окажутся внизу проветриваемого объема, а также в зоне максимальных (положительных) давлений воздушного потока, а вытяжные — в зоне минимальных (отрицательных) давлений воздушного потока. Такое расположение вентиляционных отверстий обеспечит интенсивный воздухообмен по всему объему чердака.


Карнизно-коньковая вентиляция чердака

  1. Коньковый продух;
  2. Дощатый проход над утеплителем;
  3. Ветрозащита;
  4. Карнизный щелевидный продух;
  5. Утеплитель;
  6. Чердачное перекрытие;
  7. Пароизоляция;
  8. Карнизный точечный продух


Карнизными щелевидными продухами называются вентиляционные отверстия под свесом кровли в виде узкой щели шириной от 5 см, оставляемой между стеной и кровлей. Карнизные точечные продухи — вентиляционные отверстия диаметром 10-25 мм, размещаемые в карнизной части стены по осям окон или простенков.


Карнизные продухи обеспечивают постоянное проветривание конструкции, а также облегчают контроль состояния кровли в наиболее подверженных повреждению местах. Кроме того, их наличие способствует ускорению прогрева надкарнизных участков кровли в периоды оттепелей, а с этим и освобождению желобов от наледей, образующихся при таянии снега под воздействием солнечной радиации. Во избежание заселения чердачного помещения птицами точечные продухи под свесом кровли закрывают решетками, а щелевидные – сетками или специальными перфорированными планками, называемыми софитами.


Коньковые продухи делают либо в виде сплошной щели шириной 5 см, либо в виде отдельных точечных аэраторов и располагают через 6-8 м друг от друга. При таком размещении вентиляционные отверстия под свесом кровли работают на приток, в коньке — на вытяжку.

Была ли статья полезна?

Вентиляция мягкой кровли и крыши из металлочерепицы

На чтение 10 мин Просмотров 85 Опубликовано Обновлено

Подкровельная вентиляция обеспечивает длительную эксплуатацию крыши и улучшает микроклимат в доме. О том, что кровля возведена неправильно, владельцы узнают зачастую поздно, замечая подтеки на потолке или капли воды на чердаке. Это первые признаки плохо вентилируемой кровли и они не самые страшные.

Необходисомть вентиляции кровли

вентиляция продлевает «жизнь» крыше

Нередко хозяева заказывают дорогие стройматериалы, но пытаются сэкономить на вентиляции подкровельного пространства. Люди, далекие от строительства, не понимают: зачем и что там нужно вентилировать?

В деревнях сотни домов безо всяких сложных и дорогих систем вентиляции крыши веками служат своим хозяевам. На самом деле эти дома прекрасно вентилируются. Через слуховые окошки на чердаке, щели между деревянными досками фронтонов и бревнами. Современные дома возводятся почти герметичными. И это основная причина, по которой строению требуется вентиляция.

Рассмотрим теперь, с какими явлениями должна бороться вентиляция подкровельного пространства.

Согласно законам физики теплый и влажный воздух стремится вверх. Он скапливается под потолком верхнего этажа и оттуда проникает на чердак. Если в доме жилая мансарда и того хуже – между материалом крыши и жилым пространством только слой заштукатуренного гипсокартона и изоляции.

Соприкасаясь с холодным кровельным материалом, влага из воздуха конденсируется, попадает на стропила и вызывает их порчу. Вода попадает на изоляционный материал (чаще всего минеральную вату) и ухудшает ее свойства. Далее влага проникает к потолку мансарды и владельцы обнаруживают некрасивые подтеки и пятна. Постепенно во влажных местах поселяется плесень. Все усилия по отделке помещения пошли насмарку. А жильцы начинают страдать от аллергических заболеваний.

Когда температура воздуха на улице достигает минусовых отметок и выпадает снег, все становится еще хуже. Теплый воздух снизу приводит к таянию снега, крыша не выдерживает подпора талых вод и начинает протекать. В сильные морозы талая вода замерзает, появляются сосульки. Кстати, именно они указывают на некачественную подкровельную вентиляцию или ее отсутствие.

И летом владельцам такой крыши живется не легче. Солнце раскаляет кровельный материал, если под ним не организован воздухообмен, все тепло передается воздуху мансарды или чердака, а от него уже жилому этажу. Увеличивается нагрузка на кондиционеры. Если их нет – люди страдают от жары. А перегретая крыша быстрее выходит из строя (особенно это касается мягких кровельных материалов).

Функции подкровельной вентиляции:

  • выведение водяного пара, попадающего под крышу из жилых комнат;
  • выравнивание температуры крыши для предотвращения обледенения;
  • уменьшение температуры крыши в летнее время.

Качественная вентиляция крыши из металлочерепицы обеспечивается движением потока воздуха по внутренней поверхности кровельного материала в направлении снизу (от карниза) вверх (к коньку). При грамотно сконструированной крыше вентиляция будет осуществляться без механических приборов и затрат электричества.

Для беспрепятственного движения воздуха устанавливают продухи и особым способом формируют кровельный пирог.

Методы обустройства вентиляции кровли

элементы точечной вентиляции

Для обеспечения воздухообмена в подкровельном пространстве используют:

  • вентиляционные кровельные выходы;
  • штучное покрытие кровли с отверстиями для вентиляции;
  • крышные вентиляторы;
  • вентиляционный зазор в кровельном пироге;
  • слуховые окна.

Рынок предлагает широкий выбор вентиляционных кровельных выходов или продухов непрерывного или точечного вида.

К непрерывным аэраторам относятся коньковые и карнизные продухи.

Максимальный эффект дает сочетание непрерывных коньковых продухов и карнизных.

Такая схема работает на основе ветрового и теплового напоров. Если вентиляция кровли выполнена правильно, за час поток воздуха дважды проходит под всей поверхностью крыши.

Сверху продухи прикрываются кровельным материалом, поэтому они не портят внешний вид и не пропускают атмосферные осадки.

Площадь всех вентиляционных отверстий необходимо рассчитать, так как для нормальной работы вентиляции кровли должно выполняться соотношение:

  • площадь верхних продухов на 15% больше, чем площадь нижних.

В таком случае тяга будет хорошей. Общую площадь продухов можно подсчитать так:

  • площадь чердака умножить на 0,03 – 0,05;

или так:

  • на 100 кв. метров площади 20 кв. см. продухов.

Если длина крыши более 10 метров, желательно применять дополнительные вентиляционные приспособления (аэраторы).

Вентиляционный зазор в кровельном пироге

кровельный пирог

Чтобы воздух беспрепятственно мог проходить под кровлей, обеспечивая вентиляцию, ему нужен коридор. Правильная структура кровельного пирога состоит из пароизоляции, гидроизоляции и утеплителя. Очень важно правильно подобрать все материалы иначе конструкция крыши серьезно пострадает, а значит, ремонтировать ее придется намного раньше.

Гидроизоляция не пропускает атмосферные осадки в утепляющий слой. Оптимальный материал для гидроизоляции – это супердиффузионные дышащие мембраны. Они пропускают пар, идущий из жилых помещений, но задерживают влагу сверху. Укладывают гидроизоляцию поверх утеплителя. На фото представлена схема вентиляции кровли посредством правильно уложенного кровельного пирога.

Пароизоляция не менее важный слой, предохраняющий утеплитель от проникновения в него пара. Часто в качестве пароизоляции используется полиэтиленовая пленка.

Зазор для вентиляции подкровельного пространства оставляется между кровельным материалом и гидроизоляцией. Для этого на гидроизоляционную пленку прибивается контробрешетка 5 см толщиной. Поверх накладывается сплошной настил или шаговая обрешетка в зависимости от выбранного материала кровли.

Контробрешетка предохраняет гидроизоляционную пленку от порчи при возведении или ремонте крыши. Если контробрешетки нет вовсе или она выполнена из тонких реек, кровельная вентиляция работать не будет.

Между гидроизоляцией и утеплителем иногда оборудуется нижний вентилируемый зазор. Это выход для пара, поднимающегося из жилых комнат мансарды. Такое явление наблюдается при использовании плохой пароизоляционной пленки или неправильном ее монтаже. Например, пленка прилегает к стенам, она не проклеена по стыкам, не герметична. Для вентиляции подкровельного пространства металлочерепицы можно обойтись только одним верхним зазором, если крепление пароизоляции проведено по технологии.

Ширина верхнего зазора должна быть 40 – 50 мм. Его увеличение не улучшит вентиляцию подкровельного пространства металлочерепичной крыши и даже может ухудшить. Возникнут турбулентные потоки, нарушающие направление движения и увеличивающие сопротивление потоку воздуха.

Карнизные продухи вентиляции

разрез карнизного свеса с указанием направления воздушных потоков

Через карнизные продухи воздух попадает под крышу, проходит вверх и через вентиляционный коньковый кровельный выход уходит в атмосферу. При выполнении карнизных работа нередко функциональность и красота противоречат друг другу. Дизайнеры не жалуют решетки, софиты и планки на карнизных свесах. Тем не менее, подкровельную вентиляцию важно обеспечить в необходимом объеме. Движение потока воздуха через карнизный продух при кровельной вентиляции на фото.

Карнизные продухи обустраиваются по всей длине карнизных свесов.

Они могут быть:

  • Щелевыми. Щель до 25 мм шириной между стеной и крышей;
  • Точечными. Если уклон крыши больше 15 градусов диаметр продуха 1 см. При уклоне меньше 15 градусов диаметр одного продуха 2,5 см.

Свес кровли при щелевидных продухах прикрывают софитами, точечными решетками. Удобнее всего приобрести готовые решетки для карнизных продухов. Они производятся разных цветов, легко крепятся шурупами или гвоздями, устойчивы к коррозии.

Сложности с вентиляцией подкровельного пространства под металлочерепицей могут возникнуть при устройстве зеленого фасада из растений или внешнего утепления, которые могут частично прикрыть отверстия для воздуха. В некоторых случаях под крышей селятся птицы. Но если прикрыть щель вентиляционной лентой, аэроэлементом свеса и поверх еще декоративной решеткой, никакие птицы кровельной вентиляции под металлопрофилем не страшны.

Чтобы предотвратить задувание снега, достаточно расположить желоба прямо над вентиляционной щелью. И даже при мощных обледенениях крыши зазор остается свободным.

Коньковые продухи вентиляции

коньковый аэратор ТехноНИКОЛЬ

Через коньковые продухи воздух, участвующий в кровельной вентиляции, выходит и смешивается с атмосферным. Коньковый продух может быть сплошным шириной 5 см на всю длину конька или в виде частых отверстий.

Для черепичной крыши производятся специальные штучные экземпляры с продухами, которые устанавливают через один ряд после конька.

И карнизные, и коньковые продухи нужно предохранять от засорения природным мусором и гнездования птиц. Для этого устанавливают специальные элементы вентиляции, которые можно приобрести в строительных магазинах.

Например, для конька есть подконьковые черепицы с лабиринтными каналами, вентиляционные рулоны и аэроэлементы конька. Один из примеров – коньковый аэратор ТехноНИКОЛЬ для кровельной вентиляции. Это устройство с лабиринтными вентканалами замечательно справляется с кровельной вентиляцией. ТехноНИКОЛЬ легко монтируется, не допускает протечек в области конька. Производится коньковый аэратор ТехноНИКОЛЬ из пластика, обеспечивающего долговечность системы кровельной вентиляции.

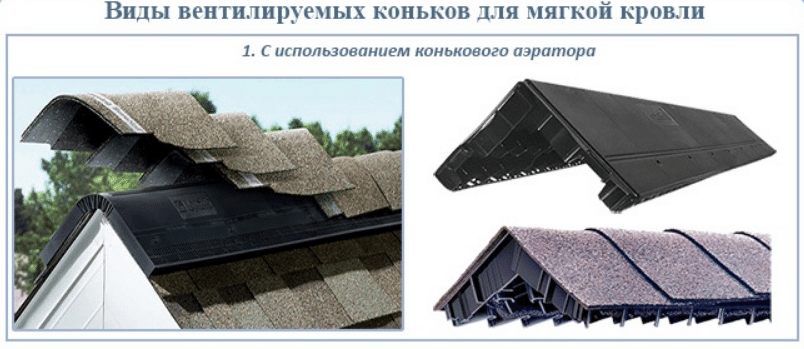

Если кровля выполнена из мягкого гонта, используют пластиковый и металлический профиль для кровельной вентиляции или формируют вентилируемый конек из материала кровли.

неправильный монтаж: нет продуха в коньке

Нарушения при возведении крыши, ухудшающие работу конькового продуха:

  • Заклейка специальными лентами без зазоров или заполнение коньковой щели монтажной пеной. Это наиболее распространенная ошибка, допускаемая при монтаже крыши, когда используется вентиляция кровли из металлочерепицы. Вентиляция подкровельного пространства в таком случае не действует вовсе;
  • Монтаж подкровельной пленки внахлест, без вентиляционного зазора. На коньке необходимо оставлять щель шириной около 10 см.

Наглядно ошибки монтажа конька, мешающие работе кровельной вентиляции на фото.

Даже установка аэраторов не во всех случаях обеспечивает достойную кровельную вентиляцию крыши из металлопрофиля. Поэтому крыши над мансардными этажами необходимо оснащать сплошными коньковыми продухами независимо от материала кровли.

Кровельные аэраторы

устройство аэратора

Кровельные аэраторы используются для выведения пара из подкровельного пространства. Аэраторы подходят для любых типов покрытий и форм крыш, даже почти без уклона.

Функции аэраторов:

  • Высушивание утепляющего слоя;
  • Удаление конденсата из-под кровли;
  • Предупреждает гниение под крышей;
  • Предотвращает возможные протечки.

Приборы устанавливаются как на уже полностью готовую крышу, так и во время ее возведения.

Количество аэраторов на крыше зависит от:

  • площади крыши;
  • формы крыши;
  • кровельного материала;
  • назначения помещения.

Одна из главных проблем кровель из мягких покрытий – это вздутие, вызывающее протечки. Вода проникает в подкровельное пространство и постепенно разрушает крышу. Кровельные аэраторы выводят влагу, сохраняя крышу целой.

Одним из крупнейших мировых производителей элементов кровельной вентиляции является компания Vilpe. Кроме аэраторов Vilpe для кровельной вентиляции выпускает:

  • проходные элементы для вентиляции;
  • кровельные вентили;
  • антенные выходы;
  • пожарные люки на крышу;
  • уплотнители выходов на крышу.

Элементы для кровельной вентиляции Vilpe выпускаются из материалов, стойких к коррозии. Широкий выбор расцветок позволяет подобрать подходящие элементы под любую крышу.

Разжелобок вентиляции

аэраторы вдоль ендовы

С точки зрения возведения, последующего использования и вентиляции ендову или разжелобок можно считать самым сложным элементом крыши. Категорически не рекомендуется делать два вентиляционных зазора, если конструкция крыши сложна, с длинным разжелобком и небольшими карнизными свесами. В таком случае очень сложно создать воздухообмен в утеплителе и стропильной системе возле ендовы. Совершенно не действуют отверстия в стропилах, которые к тому же снижают прочность конструкции.

В подкровельной пленке делают отверстия в каждом пролете или устанавливают готовые элементы нижней защитной пленки. Можно также оборудовать сплошной воздушный канал вдоль разжелобка.

На кровле размещаются аэраторы или специальные вентилируемые черепицы вдоль ендовы.

Эти методы срабатывают лишь на крышах с уклоном от 45 градусов. Если крыша полога, в разжелобках собирается снег, прикрывающий вентиляционные отверстия.

Поэтому устанавливают кровельные вентиляторы или насадки, предотвращающие проникновение снега.

Такая крыша будет стоить значительно дороже. Многие заказчики останавливаются на мелкоперфорированных пленках и впоследствии несут убытки из-за конденсата на крыше.

Примыкание кровли к трубам, стенам и окнам

Дополнительные элементы вентиляции кровли используются, если обычная естественная система не в состоянии справиться:

  • при наличии мансардных окон;
  • при выходах вентиляционной шахты, трубы камина или печи.

Вентиляция может работать слабо, если плохо уложен утеплитель. Например, тепло от печной трубы может совершенно нарушить движение воздушного потока под кровлей и в этом месте скапливается влага. Подобное не редкость на крышах сложной формы и пологих, с малым уклоном.

И на закуску видеоролик о вентилируемой кровле.

Дополнительные элементы для обустройства вентиляции крыши

Содержание:

1. Карнизные продухи

2. Коньковые продухи

3. Аэраторы для кровли

4. Разжелобок (ендова)

То, что ни один современный дом не может обойтись без создания высокоэффективной вентиляции крыши, надеюсь, никого убеждать не нужно. Если же такие люди все-таки найдутся, то рекомендую им прочитать мою статью «Зачем нужна вентиляция кровли и методы ее правильного устройства», материал которой развеет все сомнения. В данной же статье я хочу остановиться на дополнительных элементах вентиляции крыши, которые не только позволяют значительно повысить ее эффективность, но и обеспечивают качественную вентиляцию кровли даже там, где невозможно естественное протекание воздушного потока в подкровельном пространстве (например, при малом уклоне крыши).

В настоящее время на рынке присутствуют такие элементы вентиляции кровли, как:

• карнизные продухи;

• коньковые продухи;

• кровельные аэраторы;

• разжелобки.

Давайте более подробно поговорим о каждом из этих элементов, а также об особенностях их применения.

Карнизные продухи

В системе вентиляции крыши данные элементы являются входом для воздушного потока, который подувает все подкровельное пространство, проходя от карниза к коньку крыши. Таким образом, вся влага выводится из-под кровли в атмосферу. При выполнении монтажа крыши  карнизные продухи устанавливаются по всей длине ее карнизов.

Именно поэтому многие дизайнеры, если это возможно, стараются обойтись без их установки, поскольку в данном случае желание добиться максимальной эффективности работы вентиляции приводит к ухудшению внешнего вида всей крыши дома. Кроме карнизных продухов они негативно относятся и к установке решеток, софитов или планок на свесах карнизов.

Однако игнорирование требований к созданию высокоэффективной вентиляции кровли ради красоты внешнего вида обязательно приведет к плачевным результатам (в лучшем случае – появлению потеков и плесени, а в худшем – к полному разрушению крыши дома).

Карнизные продухи выпускаются двух типов:

1.Щелевые

Они обеспечивают наличие непрерывного зазора между стеной дома и его крышей, максимальная ширина которого может составлять 2,5 см.

2. Точечные

Они выглядят, как отдельное отверстие диаметром от 10 мм (для крыш с уклоном более 15°) до 25 мм (для плоских крыш, имеющих уклон менее 15°).



Если вентиляция кровли устраивается с использованием щелевых продухов, то их необходимо прикрыть софитами и точечными решетками. Такие решетки выпускаются производителями в различной цветовой гамме, поэтому вы без проблем сможете подобрать их под основной цвет кровли. Монтаж решеток выполняется с помощью оцинкованных саморезов, которые защищены от поражения ржавчиной, и аккумуляторного шуруповерта.

Если создается вентиляция кровли из металлочерепицы, то следует учесть, что при наличии, так называемого, зеленого фасада листья растений могут частично или полностью перекрыть отверстия, через которые воздух проникает под кровлю. В данном случае щель карнизного продуха нужно прикрыть вентиляционной лентой, специальным аэроэлементом карнизного свеса. Все это закрывается декоративной решеткой. В этом случае доступ воздуха через продух в подкровельное пространство будет свободным. Эти же меры исключат поселение под металлочерепицей птиц, которые нарушают свободное протекание воздуха под кровлей, что снижает эффективность всей системы вентиляции.

Для того чтобы карнизные продухи в зимний период не забивались льдом, требуется желоб для отвода воды с крыши смонтировать над продухом, а не под ним. Это позволит зазору между стеной и крышей дома оставаться открытым даже при сильном обледенении кровли.

Коньковые продухи

Следует отметить, что можно встретить и другое распространенное название данного типа продухов – вентиляционный выход, поскольку именно через них воздух выходит из-под кровли в атмосферу.

Производители предлагают приобрести такие продухи либо в виде щели шириной 50 мм, либо в виде частых отверстий. Устанавливается вентиляционный выход по всей длине конька крыши.

Если вы используете керамическую черепицу для кровли, то в продаже можно найти и специальные элементы черепицы с продухами, которые монтируются на крыше не у самого конька, а через один ряд черепицы.

В процессе эксплуатации крыши коньковые карнизы требуют постоянной защиты от возможного забивания мусором или гнездами птиц. Осуществить это можно специальными элементами, например, вентиляционной лентой, коньковым аэроэлементом, имеющим сложную систему вентиляционных каналов, напоминающую лабиринт. Аналогичные аэроэлементы можно найти и для кровли, выполненной из керамической черепицы.

Если создается вентиляция мягкой кровли, то используются продухи из пластика или металла, хотя можно выполнить вентилируемый конек крыши и из материала основной кровли.

Если ваша вентиляция крыши работает неэффективно, а вы уверены, что все сделали правильно, то:

• возможно, было выполнено заклеивание продуха специальной вентиляционной лентой для его защиты без оставления зазора для свободного доступа воздуха под кровлю. А еще вся система вентиляции кровли может не работать вовсе, если в коньковые продухи попала монтажная пена. Такая ситуация характерна, если крыша закрывалась кровлей из профнастила или из металлочерепицы;

• вероятно, что слой гидроизоляционной пленки был уложен без оставления вентиляционного зазора у конька крыши. Чтобы не допустить такой ситуации, не забывайте при укладке гидроизоляционной пленки у конька оставлять свободный промежуток шириной 10 см.

Учтите, что даже если вы установили по всей крыше из металлочерепицы или профнастила кровельные аэраторы (о них будет рассказано чуть ниже), ваша вентиляция подкровельного пространства не будет работать эффективно. Добиться максимальной эффективности такой системы вентиляции можно, лишь установив сплошные коньковые продухи. А вообще-то я рекомендую устанавливать сплошные коньковые продухи во всех случаях (при любом типе кровельного материала), если у вас на чердаке обустроена мансарда!

Аэраторы для кровли

Такой дополнительный элемент вентиляции, как аэратор для кровли:

• выводит из-под кровли водяные пары;

• удаляет влагу из слоя утеплителя.

Благодаря действию кровельного аэратора, стропильная система не будет намокать и гнить. Он универсален, то есть может быть установлен на крыше любой формы, укрытой любым кровельным материалом. Если же крыша плоская (ее уклон составляет менее 15°), то без установки аэраторов вообще обойтись нельзя, поскольку в этом случае естественная тяга воздушного потока от карнизного свеса до конька крыши будет отсутствовать. При этом улучшить эффективность работы вентиляции кровли можно повысить, установив кровельные аэраторы как на этапе возведения крыше, так и на крыше дома, которая уже эксплуатируется на протяжении длительного времени.

Точно так же без установки аэраторов нельзя обойтись, если крыша укрыта мягкой кровлей, поскольку для такого типа кровли характерны вздутия, через которые вода начинает протекать в подкровельное пространство. Аэраторы выводят влагу, проникшую под кровлю через вздутия, тем самым защищают всю крышу от разрушения.

Однако установка лишь одного аэратора для кровли не даст ощутимых результатов. Чтобы кровельная вентиляция заработала на полную силу, необходимо установить несколько таких дополнительных элементов. При расчете нужного количества аэраторов, необходимо учесть:



• общую площадь крыши;

• какую форму имеет крыша;

• из какого материала выполнена кровля крыши;

• как будет использоваться чердачное пространство.

Выпускаются кровельные аэраторы в различных цветах. Поэтому вы сможете легко найти аэраторы того цвета, который наиболее близок к цвету основной кровли крыши вашего дома.

Разжелобок (ендова)

Данный дополнительный элемент используется при обустройстве крыш сложной формы. По своей форме он напоминает перевернутый конек крыши. Поэтому, казалось бы, при укладке гидроизоляционной пленки у разжелобка (ендовы) нужно, так же, как и у конька крыши, оставлять вентиляционный зазор. На самом же деле, этого категорически нельзя делать, поскольку у вас не получится создать достаточный воздухообмен в утеплительном слое и в стропильной системе. Лучше всего по всей длине разжелобка создать отдельный воздушный канал. По всей же сложной крыше нужно установить достаточное количество аэраторов для кровли, а вдоль ендовы – сплошные коньковые продухи (в случае кровли из керамической черепицы – специальные керамические элементы с вентиляционными каналами). Все вышесказанное относится лишь к крышам, имеющим скаты с углом уклона более 45°. Для всех остальных крыш понадобится установка таких дополнительных элементов, как вентиляторы для крыш или специальные насадки, защищающие вентиляционные отверстия разжелобка от забивания снегом. При этом покупка и установка вентиляторов или специальных насадок значительно удорожает стоимость обустройства подкровельной вентиляции, но экономить на них не стоит. Ведь использование, например, более дешевых мелкоперфорированных пленок окажет пагубное влияние на состояние стропильной системы и кровельного пирога крыши, поскольку под кровлей постоянно будет присутствовать конденсат, для удаления которого необходим более мощный поток воздуха, то есть подкровельная вентиляция будет работать очень плохо или не будет работать вовсе. Достаточно мощный поток воздуха на сложной крыше в зимнее время способны создать лишь вентиляторы!

Теперь вы обладаете достаточным объемом информации, чтобы создать высокоэффективную вентиляцию подкровельного пространства на крыше любой сложности и с любым типом кровельного материала. Только учтите, что, как известно, скупой платит дважды! Я же желаю вам успехов во всех ваших начинаниях.

Вентиляция подкровельного пространства — Компания «СТАБЕЛОН ИНЖИНИРИНГ»

Кровельная конструкция скатных крыш непременно должна быть вентилируемой. Воздухообмен, прежде всего, необходим для сохранения деревянных деталей несущего каркаса, т.е. стропил и обрешетки. Как известно, даже самый мощный антисептик не в состоянии защитить древесину от биопоражения, если та систематически увлажняется. Также от лишней влаги страдает утеплитель и кровельный материал. Увлажненный утеплитель теряет свои теплоизоляционные свойства, а кровельное покрытие меньше служит, если на нем постоянно присутствует конденсат.

Если не предусмотреть достаточную вентиляцию подкровельного пространства, то влага может накопиться в таком количестве, что рано или поздно проявится на потолке в виде темных пятен, на месте которых вскоре образуется плесень. От всех этих неприятностей может легко спасти правильно организованная вентиляция. Сухость подкровельного пространства обеспечивается за счет свободной циркуляции воздуха. Если стропила и обрешетка будут постоянно проветриваться, то останутся сухими и прослужат намного дольше, чем, если бы они постоянно находились в увлажненном состоянии.

Для организации вентиляции подкровельного пространства понадобятся специальные отверстия и зазоры, которые необходимо оформить таким образом, чтобы они не стали местами, через которые будут проникать осадки. В то же время этих отверстий должно быть достаточно, чтобы чердак хорошо проветривался.

Как влага проникает в подкровельное пространство?

Чаще всего ошибки при строительстве совершают частные застройщики, большинство из которых не являются специалистами в строительном деле, и, как правило, не желающие вникать в суть технологий. Пренебрежение элементарными строительными нормами рано или поздно приводит к нежелательным последствиям. В данном случае дилетант рассуждает следующим образом: зачем нужна вентиляция нежилого чердака – только тепло зря выветривать. Однако, как бы он не «старался» сделать абсолютно герметичным подкровельное пространство, все равно – не получится, и тогда все будет зависеть от количества образующейся влаги. Но откуда вообще она берется?

Чтобы ответить на этот вопрос вспомним уроки физики, на которых нас учили, что теплый воздух легче холодного, а значит, стремится вверх. Хотим мы того или нет, но каким бы не был паробарьер, захватываемая теплым воздухом влага в определенных количествах будет проникать вместе с ним в подкровельное пространство. Однако ничего страшного не случится, если чердак будет хорошо проветриваться – теплый и влажный воздух станет самостоятельно выводиться наружу. Диффузия паров также может происходить и через стены из ячеистых бетонов или щелевого кирпича.

Больше всего влаги скапливается под кровлей в межсезонье, поскольку в это время влажно на улице, а температурные перепады способствуют обильному выпадению конденсата на деталях конструкции крыши.

Системы подкровельной вентиляции

Наиболее эффективная система вентиляция мансарды или нежилого холодного чердака предусматривает наличие отверстий в коньках крыши и под свесом кровли. В этом случае для проветривания задействуются тепловые и ветровые напоры. Воздушные потоки проходят через карнизные продухи к приконьковым пластинам с отверстиями, через которые выходят наружу. Примерно такой же путь воздух проделывает независимо от типа крыши и функции чердака. Незначительные отклонения в траектории возникают из-за отличий места расположения входных отверстий, а также в мансардных крышах, где воздушный поток вынужден обходить скошенную стену помещения.

Для беспрепятственного прохождения воздуха к коньковым продухам в утепленном чердаке, между утеплителем и кровельным ковром предусматривают вентиляционный зазор шириной около 5 см.

Вытяжки могут быть представлены не только отверстиями в коньке, но и специальными вентиляционными элементами для скатных кровель, которые, впрочем, тоже следует устанавливать поближе к коньку, чтобы выше них не образовывалось «мертвых» зон. У некоторых кровельных систем, например черепичных кровель, имеются специальные элементы с вентилияционными отверстиями.

Альтернативой коньковым продухам и пассивным аэраторам являются, создающие принудительную тягу, дефлекторы и вентиляционные турбины. Нижняя часть таких устройств проходит сквозь гидроизоляцию, чтобы осуществлять забор воздуха непосредственно из пространства утепленного чердака или мансарды.

Зимой коньковые продухи может засыпать снегом, что в большей степени характерно для крыш с небольшим уклоном ската. Чтобы вентиляция не прекращалась из-за снега, на таких крышах в качестве вытяжек используют трубы, высота которых немного больше толщины максимально возможного снежного покрова.

Наиболее давний способ вентиляции чердака подразумевает наличие так называемых слуховых окон. Их традиционно располагали в щипцовых стенах или люкарнах. Слуховые окна находятся с обеих сторон крыши и обеспечивают сквозняк на чердаке. Однако некоторые специалисты полагают, что слуховые окна являются плохим средством вентиляции чердака, поскольку при них образуются застойные зоны выше и ниже окна. Тем не менее, у классики всегда находятся свои поклонники. Для минимизации застойных явлений им можно порекомендовать делать отверстия слуховых окон не меньше 80×60 см и не располагать их близко к коньку или карнизу крыши. Если предусматривается несколько слуховых окон, то расстояние между ними не должно быть менее 100 см, иначе усложняются кровельные работы. Проем слуховых окон обязательно нужно закрыть декоративными решетками, чтобы на чердаке не поселились птицы, коты, куницы и т.д.

Вентиляция кровельного «пирога»

Над жилыми чердаками устраивается не просто кровельный ковер, а многослойная ограждающая конструкция большую часть которого составляет утеплетель. Чаще всего это минеральная вата толщиной от 10 см и более. Как и все волокнистые утеплители, она резко снижает свои теплоизолирующие параметры при увлажнении, поэтому защищается сверху пленкой от воды, проникающей под кровлю, а снизу – пароизоляцией, защищающей вату от увлажнения парами, исходящими со стороны помещения. Однако этих мер не достаточно, т.к. у пара очень высокая поникающая способность. Дополнительно необходим еще и вентиляционный зазор между утеплителем и кровлей. Наружный воздух входит под кровлю в области карниза и выводится через коньковые продухи. Вентзазор образуют за счет контрбруса, располагаемого между гидроизоляционной пленкой и кровлей.Ширина вентзазора обычно составляет 50 мм, но для пологих скатов с углом наклона менее 20°, а также скатов большой длины, рекомендуется увеличить вентзазор до 80 мм; либо установить кровельные дефлекторы на конце наружной части трубы (если таковая используется), которые создадут принудительную тягу.

Кровельные продухи

Под продухами в данном случае подразумеваются вентиляционные отверстия в скатной кровле. В зависимости от места расположения они различаются на коньковые и карнизные. Специалисты рекомендуют карнизные продухи устанавливать вдоль обоих свесов. Их чаще всего выполняют в виде щелей 2-2,5 см между кровлей и стеной. Кроме щелевых бывают также точечные продухи. Диаметр каждого отверстия для крыш с уклоном более 15° должно быть 10 мм, а если уклон меньше 15°, то – 25 мм. Карнизные продухи следует закрывать решетками, сетками или софитами.

Коньковые продухи могут выглядеть как отдельные отверстия или как щель на всю длину. В точечных коньковых продухах (флюгарок) отверстия проделывают с шагом 6-8 см. В черепичных кровлях продухи могут быть выполнены при помощи специальной приконьковой черепицей, которую укладывают вторым рядом от конька.

Для возникновения естественной тяги вытяжные отверстия скатных и коньковых продухов по совокупной площади должны на 10-15% превышать площадь продухов карнизных. Общая площадь всех продухов составляет 1/300-1/500 площади чердака. При этом на каждые 200 м² требуется не менее 40 см² продухов.

Аэраторы предназначаются для вывода испаряющейся влаги из подкровельного пространства. Они, по сути, являются усовершенствованными продухами и имеют вид грибков. Аэраторы применяются на скатных кровлях, где вентиляция обеспечивается перепадами давления и температуры.

Точечные кровельные аэраторы используются для местной вентиляции подкровельного пространства. Они подразделяются на скатные и коньковые. Грибовидная форма современных точечных аэраторов у потребителей иногда вызывает недоверие, но внутри этих устройств находится вентилятор, который обеспечивает их высокую эффективность.

Непрерывные (линейные) аэраторы выводят воздух по всей длине конька. На вид это длинная пластина с отверстиями, устанавливаемая скрыто.

Тип аэраторов выбирается в зависимости от конструкции и вида кровли. Существуют аэраторы для битумной, керамической, металлической черепицы, для плоских кровель и универсальные.

Когда кровля дышит: все о вентиляции крыши

Устройство кровли: процесс оборудования вентиляции

Без обустройства надлежащей вентиляции в частном доме, в кровельном пироге будет накапливаться избыточная влага. Это неминуемо приведет к преждевременному разрушению всей конструкции.

Качественный воздухообмен нужен не только помещениям дома, но и его крыше. Лишь свободная циркуляция воздуха может обеспечить сухое подкровельное пространство, а значит, долговечность кровельного материала и стропил.

Достаточная вентиляция через специальные отверстия и зазоры стабильно поддерживает необходимый температурно-влажностный режим, при котором не образовывается конденсат на внутренней поверхности кровли и не намокает утеплитель.

При правильно устроенной вентиляции за 1 час воздушный поток два раза проходит вдоль кровельного покрытия.

Воздух начинает циркулировать через карнизные продухи до приконьковых пластин с вентиляционными продухами.

Вытяжку организуют не только с помощью отверстий в коньке, но и с использованием специальных скатных вентиляционных элементов, установленных близко к нему. Для кровель из штучных материалов (например, черепичных) предусмотрены специальные плитки с отверстиями для вентиляции.

Еще один вариант – использование дефлекторов или вентиляционных турбин, способных создать принудительную тягу. Их нижняя часть должна проходить через гидроизоляцию, чтобы вытягивать воздух именно из утепленной мансарды.

На крышах с малым уклоном коньковые вентзазоры зимой может завалить снегом, поэтому в качестве вытяжки устанавливают вентэлементы в виде труб, их высота должна быть больше высоты снежного покрова.

Словарик: 7 важных терминов

  • Аэратор – устройство для вентиляции подкровельного пространства и вывода водяных паров и влаги.
  • Дефлектор – вытяжное устройство для принудительной вентиляции.
  • Продухи – вентиляционные отверстия в скатной кровле. Бывают карнизные и коньковые продухи.
  • Проходки – кровельные элементы, которые используют при монтаже вентиляторов и вентиляционных выходов.
  • Приконьковые пластины – специальные черепички с вентиляционными отверстиями, их укладывают во втором ряду от конька.
  • Скатный вытяжной выход – работающее на вытяжку вентиляционное отверстие, которое монтируют на скате крыши.
  • Щипцовая решетка – устройство для вентиляции подкровельного пространства и вывода влаги, монтируют в боковой части кровли.

Устройство продух на крыше

По месту расположения отверстий различают карнизные и коньковые продухи. Первые специалисты рекомендуют устраивать вдоль обоих карнизных свесов – их выполняют в виде щелей между стеной и кровлей шириной 2-2,5 см (щелевидные продухи). Можно их сделать и в виде отдельного отверстия (точечные продухи).

Для крыш с уклоном от 15° и более сечение каждого отверстия должно составлять 10 мм. Если уклон скатов менее 15°, сечение отверстия нужно увеличить до 25 мм.

Точечные продухи под свесом кровли закрывают решетками, а щелевидные – сетками или специальными планками (софитами).

Коньковые продухи делают либо в виде сплошной щели шириной 5 см, либо в виде отдельных отверстий (флюгарок) через 6-8 м. Вентиляционные коньковые отверстия могут быть и на черепице. Приконьковые плитки с продухами укладывают во втором ряду от конька.

Вытяжные элементы в верхней части кровли бывают нескольких видов: щипцовая решетка в боковых частях кровли, скатный вытяжной кровельный выход, коньковый аэратор. Скатные выходы и коньковые аэраторы предлагают поставщики кровельного материала.

Площадь вытяжных отверстий (скатных и коньковых продух) следует принимать на 10-15 % больше, чем приточных (карнизных). Это необходимо для возникновения естественной тяги воздуха.

По правилам, площадь общего сечения вентиляционных продух должна составлять 1/300-1/500 площади мансардного помещения.

Монтаж аэраторов для мягкой кровли

Внешне аэраторы выглядят, как накрытые зонтиками трубы. Применяют их на скатных крышах, где подкровельная вентиляция происходит благодаря перепаду давления и температуры.

Воздух, двигаясь под крышей снизу вверх, поступает через карнизные продухи, а выходит через аэраторы, которые устанавливают ближе к коньку.

Аэраторы бывают точечными и непрерывными.

Точечные кровельные аэраторы предназначены для локальной вентиляции подкровельного пространства.

Их устанавливают на отдельных участках кровельного покрытия. Они тоже бывают двух видов – скатные (монтируют на скатах) и коньковые (устанавливают на коньке).

Современные точечные аэраторы могут иметь грибообразные формы выходов. Некоторые потребители относятся к ним с недоверием (боятся, что аэраторы такой формы будут плохо выпускать воздух), но это излишние страхи. Внутри монтируют встроенный вентилятор, который обеспечивает отличную вытяжку.

Непрерывные аэраторы предназначены для постоянной вентиляции. Они выглядят, как длинные пластины с отверстиями, которые устанавливают на всей протяженности конька здания.

От точечных отличаются большой площадью вентилируемого пространства и скрытым монтажом. Непрерывные аэраторы незаметны, поскольку закрыты кровельным материалом.

Тип аэратора зависит от конструкции крыши и вида кровельного материала.

Различают устройства для плоских крыш, битумной черепицы, керамической черепицы, металлочерепицы и универсальные.

Аэраторы входят в список комплектующих для кровли. Всякий уважающий себя продавец кровельных материалов предлагает потребителям аэраторы для того или иного вида кровли.

Выход вентиляции на крышу: что такое кровельные вентиляторы

Эти специальные устройства используют для принудительной вентиляции. Их количество определяют в зависимости от площади кровли: на каждые 100 м2 необходимо не менее 0,2 м2 вытяжных отверстий.

Для полноценного проветривания применяют вентиляционный выход с механическим вентилятором. Вентиляционные выходы следует подбирать исключительно под определенный кровельный материал.

Для крыш в умеренном климате во избежание выпадения конденсата обратно в трубу в холодное время года рекомендуют использовать утепленные вентиляционные выходы с вентилятором.

Существуют различные типы кровельных вентиляторов. Некоторые из них имеют встроенный шумопоглотитель и гаситель вибрации.

Есть кровельные вентиляторы, которые предназначены для переоборудования естественной системы вентиляции в принудительную.

Специальные вентиляторы низкого давления удаляют влагу из мансардных помещений и кровельных конструкций.

Вентиляция на чердаке: виды, расчет, вентиляция мансарды

Чердак, несмотря на то, что он используется достаточно редко, все равно является важной частью дома. Соответственно, его необходимо утеплять, так как это позволит сохранять тепло внутри помещения особенно в зимнее время. Об этом помнит каждый домовладелец. Однако большинство не уделяют должного внимания вентиляции на чердаке. На самом деле, она позволяет не только сохранить температуру воздуха, но и поддерживать ее в оптимальном состоянии.

Но основное достоинство правильно спроектированной вентиляции выражается в том, что она не позволяет скапливаться конденсату, значительно уменьшающему прочность, а, следовательно, и срок эксплуатации конструкции.

Зачем нужна вентиляция чердака

Система вентиляции чердака в частном доме – это одна из главных частей всей конструкции, благодаря которой осуществляется обмен тепла. Летом, под лучами солнца металлическая кровля способна нагреваться до отметок свыше 150-ти градусов по Цельсию. Горячий воздух попадает в дом, что приводит к возникновению духоты.

Однако это не единственный минус отсутствия описываемой системы. Зимой, когда разница температуры на улице и внутри помещения достаточно высока, в вентиляции частного дома появляется конденсат. Только грамотно спроектированная система сможет обеспечить хорошее проветривание.

Вентиляция холодного чердака

Вентиляция холодного чердака – это довольно легкая конструкция, которую без особых проблем можно сделать самостоятельно. Для проектирования и создания системы необходимо знать базовые аспекты теории и обладать основными навыками.

Создание системы вентиляции на холодном чердаке в частном доме – это легко выполнимая задача. Она работает за счет большого объема воздуха и отсутствия каких-либо препятствий для его нормальной циркуляции. Описываемый способ вентиляции может быть создан за счет обеспечения проветривания чердака с помощью нескольких конструкций: карнизный свес, фронтонные окна, решетки, конек и хребет кровли и т.д.

Для помещений с крышей двускатного типа наиболее оптимальным вариантом будет являться выбор фронтонных окон или карнизных свесов. Они лучше всего подходят для проектирования системы проветривания чердака с кровлей такого типа.

Если запасы ваших денежных средств достаточно скудны, то в качестве бюджетной альтернативы можно использовать вариант с использованием обычных решеток. Обычно, они устанавливаются в количестве двух штук, где одна может подвергаться регулировке, а вторая статична, но в то же время обращена продухами в направлении вниз. В качестве дополнительного аксессуара к ним может крепиться москитная сетка, которая будет закрывать доступ насекомым.

Конструкция крыш вальмового типа не имеет фронтонов. Поэтому, для создания системы вентиляции, на них можно устанавливать исключительно карнизные свесы. В таком случае, вывод воздуха осуществляется через конек крыши.

Самая сложная ситуация возникает в работе с ендовами. Из-за их специфической конструкции, при работе с ними достаточно сложно обеспечить проветривание. Однако это можно сделать с помощью точечных карнизных аэраторов.

Через слуховые окна

Сделать вентиляцию чердака можно многими способами. Одним из наиболее часто используемых является методика проектирования с помощью системы слуховых окон. Такая конструкция позволяет отказаться от дополнительных отверстий, продух и щелей и т.д.

Множество специалистов отмечают, что использование специальных слуховых окон недостаточно эффективно для обеспечения полноценной циркуляции воздуха на чердаке, однако их вполне хватает для борьбы с конденсатом.

Если вы желаете создать вентиляцию чердака своими руками, используя слуховые окна, то вам необходимо следовать следующим правилам:

  • минимальные размеры каждого окна должны составлять 60 на 80 см;
  • монтаж слуховых окон должен осуществляться строго на противоположных фронтонах;
  • относительно карниза и краев чердачного помещения они должны располагаться в середине;
  • минимальное расстояние между двумя отверстиями должно составлять как минимум одни метр;
  • каждое окно устанавливается непосредственно в саму решетку.

Описанный выше способ наиболее распространен в строительстве загородных коттеджей. Однако он обладает значимым недостатком. В случае использования некачественных строительных материалов, под и над слуховым окном будет скапливаться воздух, что в свою очередь будет мешать проветриванию. Выполнить монтаж слуховых окон можно самостоятельно. Достаточно немного изучить теорию и обладать базовыми навыками строительства.

Продухи

Продухи в крыше – это специальные отверстия, которые могут использоваться для создания вентиляции как на чердаке теплового типа, так и холодного. Существует две разновидности продух: коньковые и карнизные.

Вентиляция чердака дома, сделанная с помощью первого типа, представляет собой небольшие щели, шириной до 5-см. Они располагаются по периметру на расстоянии не менее восьми метров друг от друга.

Устройство вентиляции чердака с помощью продухов под карнизами представляют собой щели, располагающиеся между крышей и стеной. Их ширина составляет примерно 2 см. Альтернативный вариант – это точечное расположение.

Размер отверстия зависит от значения уклона ската, однако диаметр не может быть больше отметки в 2.5 см. Проектирование вентиляции чердака с помощью продухов – это единственная методика, выполнение которой возможно без использования слуховых окон.

Вентиляционные аэраторы

Кровельный аэратор – относительно других приспособлений, это достаточно новый вид продухов. Внешне, он представляет собой трубу, верхушка которой покрыта специальной «шляпой».

Система вентиляции чердака частного дома, основанная на них, отлично справляется с удалением пара, влаги и застойного воздуха, обеспечиваю качественную вентиляцию чердака холодного типа.

Аэраторы устанавливаются на скаты крыш, так как в этих местах перемещение воздуха происходит за счет имеющейся разницы между температурой и давлением. Тем самым они заменяют коньковые продухи. Аэраторы делятся на точечные и непрерывные. В конструкцию первых устанавливаются специальные вентиляторы.

Непрерывный тип представляет собой пластину с отверстиями, расположенную вдоль конька. Благодаря тому, что она прикрываются сверху кровлей крыши чердака, ее практически не видно, однако проветривание помещения осуществляется качественно.

В зависимости от материала, из которого изготовлена кровля крыши чердака, необходимо использовать разные аэраторы. Всего существует четыре вида, каждый из которых предназначен для конкретной кровли:

  • из битумной черепицы;
  • из металлокерамики;
  • из керамики;
  • а также для плоской кровли.

Устанавливать аэраторы нужно в тех местах, где предусмотрено расположение карнизных продухов. Помимо этого, при их монтаже необходимо соблюдать несколько условий:

  • уклон кровли должен находится в диапазоне значений от 15 до 45 градусов;
  • аэраторы должны устанавливаться на расстоянии как минимум 30 см от дымохода и стен;
  • они должны выпирать из прорези конька крыши на 25 см;
  • модели точечного типа устанавливаются на дальше чем на полметра от конька.

Вентиляция теплого чердака

В современных отопительных системах очень редко используется система естественной циркуляции воздуха. Следовательно, при перепланировке чердачного помещения в мансарду, необходимо обеспечить абсолютное проветривание.

Для кровли, созданной из листового металла и черепицы гибкого типа необходимо нашивать контррейки, стропила и обрешетки. Вентиляция теплого чердака, крыша которого создана только из металла, выполняется за счет специализированных ветрозащитных пленок – геосинтетиков.

Для крыш, покрытых шифером, использование контрреек не является обязательным, так как проветривание чердака будет осуществляться точно также, как и в других помещениях.

Вентиляция мансарды

Вентиляция мансарды – это более сложная конструкция, нежели система проветривания холодного чердака. Слои должны располагаться между стропилами, а пространство между нижней и верхней поверхностью изоляции и материала, сохраняющего тепло, должно составлять как минимум 2-3 см.

Сделать вентиляцию мансарды своими руками сложно, однако обладая необходимыми теоретическими знаниями и навыками вполне можно. Одной из распространенных сложностей является ситуация, когда глубина используемых стропил недостаточно для обеспечения нужного зазора между материалами. В этом случае дополнительное пространство создается за счет досок и реек.

Это легко сделать на крышах простой формы. Однако если ваша мансарда не стандартная, то лучшим выходом из ситуации будет являться использование специальных диффузионных мембран. Их преимущество заключается в том, что они будут обеспечивать качественное проветривание помещения даже в том случае, если они будут расположены непосредственно на слое теплоизоляции.

Добавить пространства в системе вентиляции в мансарде можно своими руками. Это можно сделать с помощью специальной обрешетки. Ее толщина должна составлять как минимум 5 см. В этом случае, воздух для проветривания будет забираться через специальные софиты, а покидать помещение стандартным путем – через конец крыши.

Как утеплить

Систему труб необходимо утеплять, особенно это касается проектирования вентиляции чердака бани или сауны. Это необходимо для предотвращения скопления конденсата на внутренних стенках. Из-за того, что соединения труб не являются герметичными, нужно производить дополнительное утепление вентиляции на чердаке.

Дело в том, что появление конденсата в каналах вентиляции неизбежно. Люди выдыхают воздух, пользуются горячей водой, моются и т.д. – все это приводит к выделению обильного количества влаги. В частных случаях, уровень относительной влажности может достигать ста процентов, что, естественно, сказывается на целостности как системы вентиляции, так чердака в целом.

Во избежание этого, нужно утеплять трубы с помощью специальных материалов. Для этого можно использовать пенопласт, минеральную вату, разнообразные геосинтетики и т.д.

Расчет вентиляции чердака

Тем, кто решил сделать систему вентиляции на чердаке частного дома самостоятельно, перед началом монтажных процедур необходимо ознакомится с методикой расчета и выполнить его. Гарантировать максимальный уровень качества созданного проекта может только лишь профессионал. Однако существует несколько правил, соблюдение которых позволит вам обеспечить хорошее проветривание чердака.

На 1000 метров в квадрате, должно приходится два квадратных метра вентиляционных отверстий. В частных случаях, можно использовать соотношение 1 к 300. Важно понимать, что в процессе расчетов необходимо использовать значения, без учета ширины решеток и длины ребер, даже несмотря на то, что они нарушают естественное движение потоков воздуха.

Естественно, что превышение размера сделанных продухов также негативно скажется на качестве системы вентиляции, как и их недостаток. В большие отверстия может попадать снег, вода и т.д.

Распространенные заблуждения

Существует достаточно большое количеств стереотипных заблуждений по поводу проектирования и монтажа систем вентиляции чердачных помещений. Как ни странно, большинство людей действительно считают эти мифы истиной. Основные из них выглядят следующим образом.

  1. Существует мнение о том, что в зимнее время года при отрицательных температурах воздуха через каналы системы вентиляции из дома уходит тепло. На самом деле, тепло будет уходить из дома через каналы только лишь в том случае, если система спроектирована неправильно или некачественно. Настоящим источником этой проблемы является плохой теплоизоляционный материал, который пропускает на чердачное помещения влажные потоки воздуха. Следовательно, это приводит к образованию конденсата, что в свою очередь сказывается на целостности кровли.
  2. Некоторые люди уверены, что вентиляционная система актуальна только лишь в жаркую погоду. На самом деле, она работает в любое время года. При жаре, система способствует циркуляции воздуха, что не дает образовываться духоте. Зимой же, при высокой относительной влажности, она препятствует образованию грибка и сосулек.
  3. Очень часто, в процессе проектирования системы вентиляции чердачного помещения, люди не уделяют должное внимание размеру вентиляционных отверстий. Как уже было сказано, создать качественную качественный проект можно лишь при проведении правильных расчетов. При хаотичном выборе размера и расположения отверстий, скорее всего, коэффициент полезного действия вентиляции будет равен нулю. Среднее соотношение продух к перекрытиям должно составлять 1 к 500.

Советы специалистов

Вентиляция чердака в частном доме, спроектированная самостоятельно – это достаточный риск. Так, как только высококвалифицированный профессионал сможет создать систему, которая гарантировано обеспечит хорошее проветривание.

Однако если вы все же решили заняться ее созданием самостоятельно, то настоятельно рекомендуется следовать следующим советам от специалистов.

  1. Нужно уделять тщательное внимание вентиляционным отверстиям, расположенным по периметру хребта кровли чердака. В большинстве случаев используется стандартный метод, который подразумевает их расположения как можно ближе к хребту.
  2. Система вентиляции должна быть спроектирована таким образом, чтобы выдерживать любые возможные температуры и погодные условия вашего климата. Это будет являться гарантией долгой службы как самой вентиляции, так и всей кровли в целом.
  3. Важное условие, без соблюдения которого создать проект вентиляции, обеспечивающей качественное проветривание помещения, является то, что внутри чердачного помещения между стропилами должны быть расположены продухи. Их необходимо размещать таким образом, чтобы полностью исключить шансы засорения или блокировки потоков воздуха.
  4. В случае установки непрерывных софитов под карнизами, также нужно дополнительно устанавливать специализированную экранирующую сетку. Она изготавливается из алюминия или пластика. И тот, и другой материал абсолютно устойчивы к коррозии.
  5. Если вы планируете устанавливать вентиляционную систему приточного типа, то ее нужно располагать в самой чистой зоне помещения.
  6. Трубы системы в обязательном порядке нужно закрывать диффузорами или решетками.

Таким образом, обладая минимальными теоретическими знаниями и базовыми навыками работы, следуя вышеописанным советам, можно без особых проблем создать качественную вентиляционную систему, которая будет обеспечивать хорошее проветривание. При разработке проекта нужно внимательно рассчитать количество отверстий, для соблюдения их идеального соотношения с площадью.

Как правильно устроить пассивную вентиляцию подкровельного пространства

Кровля Ондулин не боится сырости. Невосприимчивость к влаге и перепадам температуры — важнейшее преимущество битумных кровельных материалов. К сожалению, другие элементы крыши  не могут похвастаться такой надежностью, и отсутствие эффективной вентиляции подкровельного пространства может привести к серьезным проблемам: под воздействием влаги происходит разрушение элементов стропильной системы и несущих конструкций, приходит в негодность утеплитель кровли, страдает интерьер жилых помещений.

Наиболее простым способом организации циркуляции воздуха и удаления влаги из подкровельного пространства является устройство пассивной вентиляции чердака, когда воздухообмен осуществляется за счет конвективных потоков. В этом случае движение воздушных масс обеспечивается с помощью специальных конструктивных элементов кровли — приточных и вытяжных продухов, слуховых окон, различных аэраторов, флюгарок и т.д.

Оптимальной считается система, при которой для полного прохождения воздуха под кровлей требуется не более 30 минут, а температура в нежилом чердачном помещении не превышает температуру атмосферного воздуха более чем на 5-6 градусов. Устройство и количество элементов пассивной вентиляции зависят от конструкции крыши и типа кровельных материалов, при этом циркуляция воздуха может осуществляться как одним, так и несколькими способами одновременно.

Для пассивной вентиляции кровли Ондулин используются следующие конструктивные элементы:

— карнизные продухи;

— слуховые окна;

— кровельные аэраторы;

— коньковые продухи.

Для вентиляции утепленной кровли Ондулин между покрытием и теплоизолирующим материалом устраивается вентиляционный канал высотой, равной 1/200 длины ската, но не менее 50 мм.

Холодный чердак должен иметь не менее 2-х слуховых окон.

Свежий сухой воздух поступает в подкровельное пространство через карнизные продухи и слуховые окна. Их расположение должно исключать образование застойных зон, а посторонние предметы и мусор не должны препятствовать перемещению воздушных масс. Общая площадь приточно-вытяжных продухов должна быть не менее 1/300 части площади горизонтальной проекции кровли.

Слуховые окна могут быть любой формы, наиболее часто встречаются двухскатные треугольные, либо односкатные прямоугольные. Если слуховые окна используются в качестве выхода на кровлю, они должны иметь размер не менее 600х800 мм.

Для защиты продухов пассивной вентиляции от мусора могут использоваться перфорированная лента с ячейками размером до 20х20 мм или металлическая сетка. На софитах может устанавливаться декоративная решетка из пластика. На слуховых окнах монтируется металлическая сетка или решетка жалюзи. Чтобы предотвратить попадание осадков через коньковые продухи, под коньковые элементы укладывается вентилируемый заполнитель.

Количество аэраторов и способ их монтажа на кровле Ондулин определяются проектом и инструкцией изготовителя.





Cor-A-Vent Руководство по продукту

Расчет ваших потребностей в вентиляции: V-600E: Площадь в квадратных футах на площади здания X. 48 = Линейные футы V-600E необходимы 20 V-300: Площадь в квадратных футах на площади здания X. 48 = Lineal Feet V-300 необходим 13,5 Пример: 25 футов x 50 футов = 1250 кв. Футов. 1250 x 0,48 = 600 600 ÷ 20 = 30 LF Требуется V-600 Приведенные выше формулы дают количество коньковой вентиляции COR-A-VENT, необходимое для вентиляции 1/150, при условии, что вентиляция софита равна или больше. использовал.Для соотношения 1/300 (минимум строительных норм) используйте вдвое меньшее количество конькового вентиляционного отверстия. Примечание. Интерпретация кода может отличаться. Проконсультируйтесь в местном строительном управлении. Для наилучшего внешнего вида устанавливайте COR-A-VENT непрерывно по всей длине конька. Этот материал может быть воспроизведен только в целях описания продуктов COR-A-VENT. Не дается никаких разрешений на копирование или копирование этого материала для любых других целей без письменного разрешения COR-A-VENT, Inc. © 2005 COR-A-VENT, Inc. Лист сбалансированной вентиляции 12/14 Примечание. любую помощь в проектировании вашей системы вентиляции, отправьте по факсу или почте эскиз и информацию в наш отдел технического обслуживания.COR-A-VENT ответит рекомендациями для вашего конкретного проекта здания. COR-A-VENT ® продвигает и преподает сбалансированную вентиляцию с самого начала. Это концепция, которую с готовностью поддерживают все предприятия-производители. К сожалению, эта информация не всегда попадает в руки человека, проектирующего здание или устанавливающего вентиляционные отверстия. Сбалансированная вентиляция помогает обеспечить производительность, которую вы ожидаете от вентиляции конька — равномерный, увеличенный поток воздуха через полость крыши без проникновения погодных условий.Сбалансированная вентиляция: равное или большее количество вентиляционных отверстий (площадь чистой свободной вентиляции / NFVA) в потолке (воздухозаборнике), чем на коньке. Например, наши продукты V-600 имеют 20 квадратных метров NFVA на линейный фут. Чтобы сбалансировать это, вам понадобятся 2 вентиляционных отверстия на потолке / карнизе / впуске примерно по 10 кв. Дюймов на каждую прямую ногу (1/2 от 20 на каждом выступе). Сбалансированная вентиляция: рекомендуются непрерывные вентиляционные отверстия на потолке, особенно для вентиляции соборных потолков. Везде, где есть вентиляционное отверстие наверху, на конструкции ниже должны быть вентиляционные отверстия под потолком / карнизом / воздухозаборником.Кроме того, COR-A-VENT настоятельно рекомендует использовать один из наших продуктов V-300 (доступны шириной 11, 8 1/2 или 7 дюймов) на соборных потолках и вальмовых крышах. V-300 бесплатно обеспечивает чистоту 13,5 кв. Вентиляционная площадь. В соборах меньше вентилируемого пространства. Поэтому требуется вентиляционное отверстие более низкого профиля (5/8 «), чтобы еще больше снизить вероятность проникновения. При установке коньковой вентиляционной системы все остальные вентиляционные отверстия (кроме потолков) должны быть закрыты. ИСПОЛЬЗУЙТЕ СБАЛАНСИРОВАННОЕ КОЛИЧЕСТВО СОФФИТОВОГО ВЕНТИЛЯТОРА ДЛЯ КОНЬКОГО ВЕНТИЛЯТОРА Сплошное вентиляционное отверстие из алюминиевой ленты — 8-9 кв.дюйм. NFVA на линейный фут. 8 x 16 дюймов под вентиляционными отверстиями карниза с максимальным расстоянием 4 фута друг от друга — дает 14 кв. Дюймов NFVA на один линейный фут. Непрерывные перфорированные панели — свес шириной 1 фут (типичный) — дает 12–13 кв. М NFVA на один линейный фут. Сплошная ленточная вентиляция COR-A-VENT S-400 — 10 кв. Дюймов по NFVA на линейный фут. Обеспечение неограниченного прохода воздуха между потолком и коньком имеет решающее значение для работы вентиляционной системы, и его нельзя блокировать или ограничивать. COR-A-VENT рекомендует оставлять минимум 2 дюйма воздушного пространства между обшивкой крыши и вентиляционным желобом или изоляцией 1.НЕБОЛЬШИЕ ОСВЕЩЕНИЯ 2. ОБОРУДОВАНИЯ 3. ПЕРЕСЕЧЕНИЕ ЭЛЕМЕНТОВ ЗДАНИЯ 4. ДОЛИНЫ 5. ДЫМОХОДЫ МАКС. 4 фута Типичные непрерывные вентиляционные отверстия в потолке Следующие значения NFVA являются приблизительными, за исключением полосового вентиляционного отверстия COR-A-VENT S-400. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Уточняйте фактические значения для конкретных продуктов у производителя или дистрибьютора вентиляционных отверстий. Типичные применения с вентиляционным желобом Типичный потолок со щипцовым коленом Соборный потолок Сбалансированная вентиляция — правильная пропорция вентиляции. ВПУСКНЫЕ (БАЛАНСИРУЮЩИЕ) ВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯТОРЫ НЕБАЛАНСИРОВАННЫЕ ВЕНТИЛЯЦИОННЫЕ ЗОНЫ COR-A-VENT, Inc.• P.O. Box 428 • Mishawaka, IN 46546-0428 Телефон: (800) 837-8368 • Факс: (800) 645-6162 info@cor-a-vent.com • www.cor-a-vent.com ®

RkJQdWJsaXNoZXIy NjQ0MDAy Объявлено о внесении

изменений в Международный кодекс жилищного строительства на 2012 год

IRC 2012 для кровельной вентиляции будет частично читать следующим образом:

R806.1 Требуется вентиляция. Закрытые чердаки и закрытые стропильные пространства, образующиеся в местах крепления потолков к нижней стороне стропил крыши, должны иметь поперечную вентиляцию для каждого отдельного помещения с помощью вентиляционных отверстий, защищенных от проникновения дождя и снега…

R806.2 Минимальная площадь вентиляции. Минимальная чистая свободная вентиляционная площадь должна составлять 1/150 площади вентилируемого пространства.

Исключение: Минимальная чистая свободная вентиляционная площадь должна составлять 1/300 вентилируемого пространства при соблюдении одного или нескольких из следующих условий:

  1. В климатических зонах 6, 7 и 8 на теплой зимой стороне потолка устанавливается замедлитель парообразования класса I или II.
  2. Не менее 40% и не более 50% требуемой площади вентиляции обеспечивается вентиляторами, расположенными в верхней части чердака или стропильного пространства… с остальным количеством необходимой вентиляции, обеспечиваемой вентиляционными отверстиями карниза или карниза.

R806.3 Вентиляционный и изоляционный зазор. В местах установки вентиляционных отверстий на карнизе или карнизе изоляция не должна препятствовать свободному потоку воздуха. Между изоляцией и обшивкой крыши, а также в месте расположения вентиляционного отверстия должно быть предусмотрено минимум 1 дюйм (25 мм).

R806.4 Установка и защита от атмосферных воздействий. Вентиляторы должны устанавливаться в соответствии с инструкциями производителя по установке…

Что изменилось?

  • Исключение для уменьшения площади вентиляции чердака с соотношения 1/150 до соотношения 1/300, когда на потолке установлен замедлитель парообразования, теперь применяется только для холодного климата.
  • Исключение для уменьшения площади вентиляции чердака на основе перекрестной вентиляции теперь требует размещения не менее 40% и не более 50% (ранее 50% и 80%) требуемой площади вентиляции в верхней части крыши.
  • Код теперь поясняет, что вентиляционные отверстия должны быть установлены в соответствии с инструкциями производителя по установке.

% PDF-1.7
%
30 0 объект
>
эндобдж

xref
30 190
0000000016 00000 н.
0000004581 00000 п.
0000004726 00000 н.
0000004768 00000 н.
0000006257 00000 н.
0000006370 00000 н.
0000006405 00000 н.
0000019520 00000 п.
0000032116 00000 п.
0000044597 00000 п.
0000056868 00000 п.
0000068726 00000 п.
0000080309 00000 п.
0000080726 00000 п.
0000081245 00000 п.
0000081647 00000 п.
0000082083 00000 п.
0000082583 00000 п.
0000082694 00000 п.
0000083292 00000 п.
0000083386 00000 п.
0000083813 00000 п.
0000084352 00000 п.
0000084972 00000 п.
0000097378 00000 п.
0000107655 00000 н.
0000112046 00000 н.
0000117589 00000 н.
0000120237 00000 н.
0000120259 00000 н.
0000120336 00000 н.
0000120414 00000 н.
0000120509 00000 н.
0000120656 00000 н.
0000121022 00000 н.
0000121085 00000 н.
0000121199 00000 н.
0000121221 00000 н.
0000121298 00000 н.
0000121376 00000 н.
0000121471 00000 н.
0000121618 00000 н.
0000121984 00000 н.
0000122047 00000 н.
0000122161 00000 н.
0000122183 00000 н.
0000122260 00000 н.
0000122628 00000 н.
0000122691 00000 н.
0000122805 00000 н.
0000122827 00000 н.
0000122904 00000 н.
0000123268 00000 н.
0000123331 00000 н.
0000123445 00000 н.
0000123467 00000 н.
0000123544 00000 н.
0000123913 00000 н.
0000123976 00000 н.
0000124090 00000 н.
0000124120 00000 н.
0000124193 00000 н.
0000125326 00000 н.
0000125637 00000 н.
0000125700 00000 н.
0000125814 00000 н.
0000125937 00000 н.
0000126052 00000 н.
0000126177 00000 н.
0000126199 00000 н.
0000126276 00000 н.
0000126643 00000 н.
0000126708 00000 н.
0000126824 00000 н.
0000126847 00000 н.
0000126925 00000 н.
0000127295 00000 н.
0000127361 00000 н.
0000127477 00000 н.
0000127500 00000 н.
0000127578 00000 н.
0000127945 00000 н.
0000128011 00000 н.
0000128127 00000 н.
0000128150 00000 н.
0000128228 00000 н.
0000128596 00000 н.
0000128662 00000 н.
0000128778 00000 н.
0000128801 00000 н.
0000128879 00000 н.
0000129248 00000 н.
0000129314 00000 н.
0000129430 00000 н.
0000129945 00000 н.
0000130235 00000 н.
0000130542 00000 н.
0000133189 00000 п.
0000133545 00000 н.
0000133971 00000 н.
0000136046 00000 н.
0000136366 00000 н.
0000136772 00000 н.
0000173468 00000 н.
0000173507 00000 н.
0000210190 00000 п.
0000210229 00000 п.
0000247869 00000 н.
0000247908 00000 н.
0000285243 00000 н.
0000285282 00000 н.
0000285667 00000 н.
0000286045 00000 н.
0000286166 00000 н.
0000286311 00000 н.
0000286538 00000 п.
0000286938 00000 п.
0000287059 00000 н.
0000287204 00000 н.
0000287434 00000 н.
0000287801 00000 н.
0000288166 00000 н.
0000288395 00000 н.
0000288567 00000 н.
0000288712 00000 н.
0000288809 00000 н.
0000288954 00000 н.
0000289341 00000 п.
0000289734 00000 н.
00002

00000 п.
00002

00000 н.
0000290531 00000 н.
0000290676 00000 н.
0000290773 00000 н.
0000290918 00000 н.
0000291305 00000 н.
0000291402 00000 н.
0000291547 00000 н.
0000291776 00000 н.
0000292163 00000 п.
0000292566 00000 н.
0000292737 00000 н.
0000292882 00000 н.
0000293111 00000 п.
0000293500 00000 н.
0000293887 00000 н.
0000294035 00000 н.
0000294180 00000 н.
0000294581 00000 н.
0000294678 00000 н.
0000294823 00000 н.
0000295167 00000 н.
0000295264 00000 н.
0000295409 00000 н.
0000295483 00000 н.
0000295506 00000 н.
0000295584 00000 н.
0000295659 00000 н.
0000295779 00000 н.
0000295928 00000 н.
0000296272 00000 н.
0000296338 00000 н.
0000296454 00000 н.
0000296575 00000 н.
0000296720 00000 н.
0000307177 00000 н.
0000307716 00000 н.
0000307790 00000 н.
0000308185 00000 н.
0000308259 00000 н.
0000308282 00000 н.
0000308360 00000 н.
0000308439 00000 н.
0000308514 00000 н.
0000308635 00000 н.
0000308784 00000 н.
0000309154 00000 н.
0000309220 00000 н.
0000309336 00000 н.
0000309457 00000 н.
0000309602 00000 н.
0000310034 00000 н.
0000310108 00000 п.
0000310233 00000 п.
0000310523 00000 н.
0000314360 00000 н.
0000318197 00000 н.
0000320826 00000 н.
0000328267 00000 н.
0000004096 00000 н.
трейлер
] / Назад 416903 >>
startxref
0
%% EOF

219 0 объект
> поток
htK (DqϹ4xRьYYwI`a, DX (JPVwQ_} _ /

Инспекторы, вы показываете свою работу? Вентиляция чердака 101

Предупреждение: В этот раздел включены данные о концентрации, расчетах и ​​брендах, которые могут быть опасны, если их не использовать осторожно.Входите на свой страх и риск.

Комментарии и мнения, выходящие за рамки Стандартов практики (SoP) для визуального осмотра дома, могут навлечь на вас массу неприятностей. Не поймите меня неправильно, я не говорю, что инспектор не должен знать больше, чем минимум, но, выходя за пределы этого уровня, вы должны подготовиться к этой открытой «банке с червями». Имея это в виду, инспекторы, можете ли вы прокомментировать количество вращающихся вентиляционных отверстий для птиц, вентиляционных отверстий на чердаке, длину конькового вентиляционного отверстия, чистую свободную площадь вентиляционного отверстия карниза или другие комментарии, которые будут включать создание сложных расчетов в целях защиты ваша позиция / мнение? Вы выходите за пределы / за пределы SoP вашего штата?

Вот пример данных, необходимых для составления обоснованного заключения в отношении вентиляции чердака, когда вы рассматриваете «чистую свободную площадь».

Чистая свободная площадь

В большинстве норм используется правило 1/300 для рекомендаций по минимальной вентиляции чердака в жилом помещении. Это означает, что на каждые 300 квадратных футов закрытого чердака требуется 1 квадратный фут вентиляции — половина вентиляции находится в верхней части крыши (используется для вытяжки), а другая половина — под карнизом (используется для притока).Следующие формулы традиционно используются для статических вентиляционных отверстий на крыше, которые рассчитаны на чистую свободную площадь в квадратных дюймах.

Пример: Измерьте длину крыши x ширину = (50 футов) x (30 футов) = 1500 кв. Футов ( сложных крыш не так просто )

1500/300 = 5 квадратных футов необходимой вентиляции >>> 2,5 квадратных фута для вытяжки и 2,5 квадратных футов для притока.

кв. футов x 144 = кв. дюйм, поэтому (2,5) x (144) = 360 кв. дюймов, необходимых для вытяжки, и 360 кв. дюймов, необходимых для всасывания.

Знаете ли вы торговую марку установленного вентилятора на чердаке? Не все чердачные вентиляторы одинаковы. Если да, то как вы прочитали табличку с именем? Большинство чердачных вентиляторов устанавливаются слишком высоко, чтобы читать изнутри чердака, а большинство крыш слишком крутые, чтобы идти пешком (но это не невозможно).

Lomanco 750 имеет 50 кв. Дюймов свободной площади, так что восемь (8) 750 будут превышать минимум, необходимый для вытяжки. Восемь 750 дают 400 кв. Дюймов свободной площади, поэтому инспектор должен убедиться, что вентиляционные отверстия на потолке оборудованы не менее 400 кв.дюйма свободной площади, используемой для приема.

куб. Футов в минуту

Если известен фактический объем чердака, можно разделить объем в кубических футах на шесть минут, и это даст CFM, необходимый для обеспечения воздухообмена десять раз в час. Опять же, всегда следует обеспечивать достаточное свободное пространство в области потолка (см. Выше).
Объем стандартного чердака (все фронтоны без бедер) = (1/2) x длина x ширина x высота
Объем шатровой части чердака = (1/3) x (общая длина — длина конька) x ширина x высота
Высота рассчитывается с использованием шага и ширины по формуле: Высота = Шаг x (некоторая) ширина.
(Подсказка: шаг 4/12 = 0,33, шаг 6/12 = 0,50 и шаг 8/12 = 0,67)

Пример:
Объем чердака = (1/2) x длина x ширина x высота = (1/2) x 50 футов x 30 футов x (2/3) 15 футов = (1/2) x 50 футов x 30 ‘х 10’ = 7500 куб. фут

Воздухообмен каждые шесть минут = 7500 куб. футов 6 мин. = 1250 кубических футов в минуту.

Пример:
Объем главного гребня = (1/2) х гребень х ширина х высота = (1/2) х 30 футов х 30 футов х 10 футов = 4500 куб. футов
Объем бедра = (1/3) x (длина — гребень) x ширина x высота = (1/3) x 20 ’x 30’ x 10 ’= 2000 куб.футов
Общий объем чердака = 6500 куб. футов 6500 куб. футов 6 мин. = 1083 кубических футов в минуту.

Что можно / нельзя / Полезные советы

  • Отсутствие недостаточной вентиляции софита. Это причина №1 проникновения погоды. В потолке должно быть равное или немного большее количество свободного пространства, независимо от типа используемой вытяжной системы. Убедитесь, что вентиляционные отверстия потолка не закрыты изоляцией, свет должен быть виден в области потолка, когда вы стоите на чердаке.
  • Не смешивайте разные выхлопные системы в одном доме, т. Е. Не используйте вентиляционные отверстия на крыше с вентиляционными отверстиями конька, вентиляционные отверстия на коньке с вентиляционными отверстиями, турбины с вентиляционными отверстиями на крыше и т. Д.
  • Избегайте использования вентиляционных отверстий на коньках или на крыше рядом с вентиляционными отверстиями на фронтонах. В зависимости от направления ветра вентиляционные отверстия фронтона могут выступать в качестве вытяжных вентиляционных отверстий и заставлять вентиляционные отверстия конька или крыши действовать как вентиляционные отверстия. Если возникнут проблемы, отключите фронтальные жалюзи.
  • Держите вентиляционные отверстия на крыше на одном уровне. Не используйте их высоко и низко.Нижние вентиляционные отверстия могут попытаться действовать как приточные.
  • Следите, чтобы вентиляционные отверстия в крыше находились на одной стороне конька. Не размещайте их поперек гребня друг от друга. В зависимости от ветровых условий, одно кровельное вентиляционное отверстие может пытаться питать другое кровельное отверстие.
  • Не используйте жалюзи на нижней части крыши для забора воздуха. Жалюзи на крыше предназначены для вытяжной вентиляции и могут не обеспечивать желаемой защиты от атмосферных воздействий при использовании в качестве воздухозаборников.
  • Не размещайте вентиляционные отверстия конька или крыши на слуховых окнах, когда слуховые окна ниже основного конька и соединены с основным чердаком.Если вентиляционные отверстия установлены на нижних мансардных окнах, которые связаны с основным чердаком, отделите слуховое окно от основного чердака и сделайте слуховое окно «мини-чердаком».
  • Если коньковые вентиляционные отверстия используются в домах с несколькими высотами гребней, может быть желательно разделить чердачные участки, где линии гребней меняются. Это можно сделать полиэтиленовой пленкой или рубероидом.
  • Правильно вырежьте отверстие (а). Слишком большие прорезанные отверстия могут привести к инфильтрации погодных условий. Это особенно актуально для вентиляционных отверстий на гребне, поскольку некоторые внутренние перегородки могут оказаться неэффективными.
  • Если используются потолочные панели с отверстиями или перфорацией, следует использовать те, которые обеспечивают максимальную вентиляцию. В большинстве случаев панели следует использовать непрерывно вокруг потолка. Панели с отверстиями обычно имеют больше свободной площади, чем панели с отверстиями. Кроме того, некоторые панели с отверстиями часто не имеют чистых отверстий и могут вызывать большее сопротивление потоку воздуха.
  • ВАЖНАЯ ИНФОРМАЦИЯ: Чердаки требуют 50% всасывания и 50% выхлопа!

Позвоните мне сегодня, чтобы проверить вентиляцию вашего чердака (или ее отсутствие).

Northtowne Builders, LLC — Теперь это умный ход!

601-454-5559

 Спасибо Lamanco за характеристики продукта и расчеты.

Вентс — FIRESafe MARIN

IBHS Вентиляционные отверстия на чердаке и в подвале и информационный бюллетень о лесных пожарах (1 МБ PDF)

Вентиляционные отверстия в домах создают отверстия для летящих углей. Попадание угля через вентиляционные отверстия может привести к возгоранию горючих материалов на чердаке и вызвать возгорание здания изнутри.Важность попадания тлеющих углей и пламени в вентиляционные отверстия во время лесных пожаров привела к разработке имеющихся в продаже вентиляционных отверстий, предназначенных для защиты от проникновения тлеющих углей и пламени, и рекомендаций по новым или модернизированным вентиляционным отверстиям для защиты существующих отверстий. Вентиляционные отверстия, устойчивые к углекислому газу, рассматриваются в главе 7A Строительного кодекса Калифорнии.

Если достаточное количество углей может проникнуть в здание через вентиляционное отверстие или открытое окно, они могут воспламенить материалы внутри здания. Тлеющий уголь, попавший на чердак или в пространство для ползания, может воспламенить предметы, хранящиеся в этих местах, например, газеты, картонные коробки или изоляцию.

FIRESafe MARIN Рекомендует:

  • Используйте изготовленные и одобренные CA (см. Ниже) вентиляционные отверстия для модернизации существующих вентиляционных отверстий на чердаке, потолке, цокольном этаже, фундаменте и фронтоне, где это возможно.
  • В качестве альтернативы закройте все существующие вентиляционные отверстия проволочной сеткой 1/8 дюйма или 1/16 дюйма.
  • Обычные экраны 1/4 «неэффективны, и их следует заменить или модернизировать * .
  • Не используйте сетку из стекловолокна или пластика , потому что они могут плавиться и гореть.
  • Защита вентиляционных отверстий в карнизах или карнизах с помощью перегородок для защиты от тлеющих углей, с проволочной сеткой 1/16 дюйма (одной сетки недостаточно).
  • * Проконсультируйтесь со строительным подрядчиком, архитектором или инженером, чтобы убедиться в наличии соответствующей вентиляции при установке устойчивых к углекислоту вентиляционных отверстий, которые могут ограничивать поток воздуха.

Вентиляционные отверстия, одобренные для Калифорнии

Важность проникновения углей и пламени в вентиляционные отверстия во время лесных пожаров привела к разработке вентиляционных отверстий, предназначенных для защиты от проникновения углей и пламени.Это развитие было поощрено формулировкой в ​​главе 7A Строительных норм Калифорнии.

На этой фотографии показана верхняя часть горючей стены. В одной секции блокировки можно увидеть три вентиляционных отверстия фризового блока.

Требования к вентиляции, раздел 7A:

Глава 7A говорит, что вентиляционные отверстия должны противостоять проникновению тлеющих углей и пламени или что они должны быть защищены коррозионно-стойким негорючим проволочным сетчатым экраном с отверстиями 1/4 дюйма. Размер ячеек 1/8 дюйма также разрешен, что является предпочтительным, исходя из недавних требований. исследования, а также опыт и знания, полученные при крупных лесных пожарах в WUI.Конструкции вентиляционных отверстий, включающие пластмассовые компоненты, не будут соответствовать терминологии экрана негорючей проволочной сетки в главе 7A.

Глава 7A также указывает, что вентиляционные отверстия не могут использоваться в карнизе, если это вентиляционное отверстие не продемонстрировано, чтобы противостоять вторжению

.

угля и пламени. Хотя в настоящее время существует несколько вентиляционных отверстий, которые были приняты для использования Калифорнийским OSFM, конструкция, которая включает в себя два набора сквозных вентиляционных отверстий в крыше, один из которых предназначен для впуска воздуха, расположенного у края крыши, а другой — для выпуска воздуха, расположенного рядом с коньком ( как показано здесь).В настоящее время Комиссия по строительным стандартам Калифорнии рассматривает изменения к Главе 7A, которые предусматривают более строгие меры для соблюдения.

Несколько вентиляционных отверстий были одобрены для использования Управлением государственного пожарного маршала — эти вентиляционные отверстия могут использоваться в приложениях, где требуется устойчивость к проникновению угля и пламени. Эти вентиляционные отверстия обычно используют комбинацию экранирования и других конструктивных элементов, таких как перегородки или светящиеся материалы, чтобы противостоять проникновению тлеющих углей и пламени.

Вентиляционные отверстия, внесенные в список Калифорнии по главе 7A (2018)

8165-2192: 0100 Компания: Vulcan Technologies
Веб-сайт: http://www.vulcantechnologies.com/
Адрес: 580 Irwin Street, Suite 1, San Rafel, CA 94901
Контактное лицо: John Simontacchi
Телефон: (415) 459-6488 Факс: (415) 459-6055
Дата выпуска: 01.07.2018 Срок действия истекает: 30.06.2019
Описание: Внешние вентиляционные отверстия Vulcan Technologies.

Категория: ВЕНТС ДЛЯ ИНТЕРФЕЙСА WILDLAND URBAN (W.U.I.)
См. Службу листинга

8165-2214: 0100 Компания: Embers Out LLC
Веб-сайт: https://www.embersout.com/
Адрес: 21520 бульвар Йорба Линда, Suite G 530, Йорба Линда, Калифорния 92887
Контактное лицо: Джордж Шерри
Телефон: (714) 363-3459 Факс: (714) 779-3501
Дата выпуска: 01.07.2018 Срок действия объявления истекает: 30.06.2019
Описание: Embers Out Elite внешние вентиляционные отверстия

Категория: ВЕНТС ДЛЯ ИНТЕРФЕЙСА WILDLAND URBAN (W.U.I.)
См. Листинговую службу

8165-2232: 0500 Компания: Brandguard Vents
Веб-сайт: https://www.brandguardvents.com/
Адрес: 1001 Avenida Pico, Suite C # 221, San Clemente, CA 92673
Контактное лицо: Kelly Berkompas
Телефон: (949) 481-5300
Дата выпуска: 01.07.2018 Срок действия объявления истекает: 30.06.2019
Описание: BrandGuard Vents Modesl UE 3011 (22 «X3.5 «), UE 3021 (14» X3,5 «) UE 3031 (14» X3 «), UE 3041 (22» X3 «), UE 3051 (22» X5,5 «), CS 3011 (120″ X3 » ), CS 3021 (120 «X5,5»), Отводное отверстие / нижнее отверстие.

Категория: ОТВЕРСТИЯ ДЛЯ ИНТЕРФЕЙСА WILDLAND URBAN (WUI)
См. Службу листинга

В показанном ниже вентиляционном отверстии (Vulcan) используется экранирование на передней и задней части сотовой матрицы. Эта матрица покрыта вспучивающейся краской, которая разбухает при контакте с пламенем.

В вентиляционном отверстии Fireguard используется экранирование и плавкая перемычка.Устройство плавкой вставки показано на врезке к фотографии. Срабатывание плавкой вставки приводит к закрытию металлической двери.

Вентиляционное отверстие Brandguard имеет перегородку.

O’Hagins производит низкопрофильные вентиляционные отверстия через крышу.

За исключением коррозионно-стойкого металлического языка, Глава 7A не ограничивает вентиляционные отверстия через крышу. Тем не менее, О’Хагин представил информацию об испытаниях в OSFM и был признан огнестойким вентиляционным отверстием.

Вентиляционные отверстия, принятые OSFM, предоставили информацию об испытаниях, проведенных аккредитованной лабораторией испытаний на огнестойкость.Испытания оценили способность вентиляционного отверстия противостоять проникновению тлеющих углей и пламени. Поскольку вентиляционные отверстия могут подвергаться воздействию тлеющих углей, не подвергаясь воздействию пламени, проводятся отдельные тесты.

Помимо информации о сопротивлении проникновению тлеющих углей и пламени, вам также следует изучить доступную информацию о потоках воздуха. Обычно это выражается в процентах чистой свободной площади и дает информацию о том, какую площадь занимает провод (или другое устройство (а), используемое в конструкции вентиляционного отверстия).Для сравнения: сито 1/4 дюйма имеет чистую свободную площадь 81%. Сито 1/8 дюйма и 1/16 дюйма имеет чистую свободную площадь ячеек 75% и 71% соответственно. При сортировке с меньшими отверстиями обычно используются меньшие диаметр проволоки.

Vents & Ember Research

Прочтите отчет «Уязвимость вентиляционных отверстий для выдуваемых ветром углей», чтобы узнать о недавних исследованиях, проведенных для оценки устойчивости вентиляционных отверстий к углям лесного пожара — https://disastersafety.org/ ibhs / wildfire-уязвимость- vents-wind-blown- угли /.Эти отчеты добавляют к растущему объему литературы о том, как здания могут быть воспламенены от дутых ветром тлеющих углей, с акцентом на уязвимость вентиляционных отверстий для углей.

Куорлз, Стивен Л. 2017. Уязвимость вентиляционных отверстий к углям, выдуваемым ветром. IBHS.

Сводка результатов
  1. Есть два варианта приточных форточок, оба расположены в области под карнизом. К ним относятся вентиляционные отверстия в межстропильном перекрытии в конструкции с открытым карнизом и вентиляционные отверстия в материале потолка в конструкции софитированного карниза.Было показано, что вентиляционные отверстия, расположенные в конструкции софитированного карниза, ограничивают проникновение угля, и поэтому должны быть предпочтительным типом конструкции.
  2. ¼-дюйм. Не используйте сетку (6 мм) для закрытия вентиляционных отверстий. Более мелкие ячейки размером ⅛ дюйма. (3 мм) или 1/16 дюйма (1,5 мм) являются предпочтительными. Более тонкий 1/16 дюйма. сетчатый экран требует более тщательного обслуживания, связанного с очисткой, чтобы удалить мусор, который может накапливаться на поверхности экрана.
  3. Устойчивые к возгоранию вентиляционные отверстия, используемые в конце фронтона, работали лучше, чем одна только соответствующая сетка заднего экрана.
  4. Из-за относительно большого размера и вертикальной ориентации вентиляционных отверстий на фронтонах их следует избегать. Если альтернативы невозможны, следует использовать устойчивое к возгоранию двускатное вентиляционное отверстие, соответствующее стандарту ASTM E2886.
  5. Избегайте использования негерметичных вентиляционных отверстий вне гребня и гребня. Из вариантов выпускных вентиляционных отверстий на гребнях и за пределами гребня хорошо себя проявили следующие:
    1. Майами-Дейд, ветро-дождевые вентиляционные отверстия для гребня
    2. Огнестойкая вентиляция вне гребня
    3. Вентиляционная турбина (внегребковая)
  6. Выносимый ветром растительный мусор должен быть удален из впускных отверстий всех коньковых и вне коньковых вентиляционных отверстий, уделяя особое внимание вентиляционным отверстиям с пластиковыми деталями.Пластиковые компоненты обычно используются в вентиляционных отверстиях гребня.

Вентс — пожарный сейф San Mateo

IBHS Вентиляционные отверстия на чердаках и подвалах и информационный бюллетень по лесным пожарам (1 МБ PDF)

Вентиляционные отверстия в домах создают отверстия для летящих углей. Попадание угля через вентиляционные отверстия может привести к возгоранию горючих материалов на чердаке и вызвать возгорание здания изнутри. Важность попадания тлеющих углей и пламени в вентиляционные отверстия во время лесных пожаров привела к разработке имеющихся в продаже вентиляционных отверстий, предназначенных для защиты от проникновения тлеющих углей и пламени, и рекомендаций по новым или модернизированным вентиляционным отверстиям для защиты существующих отверстий.Вентиляционные отверстия, устойчивые к углекислому газу, рассматриваются в главе 7A Строительного кодекса Калифорнии.

  • Закройте все вентиляционные отверстия проволочной сеткой 1/8 дюйма или 1/16 дюйма.
  • Обычные экраны 1/4 дюйма не работают, и их следует заменить.
  • Не используйте стекловолокно или пластиковую сетку, потому что они могут плавиться и гореть.
  • Защитите вентиляционные отверстия в карнизах или карнизах с помощью перегородок для защиты от углей, опираясь на проволочную сетку 1/16 дюйма (одной сетки недостаточно).

Если достаточное количество углей может проникнуть в здание через вентиляционное отверстие или открытое окно, они могут воспламенить материалы внутри здания.Тлеющий уголь, попавший на чердак или в пространство для ползания, может воспламенить предметы, хранящиеся в этих местах, например, газеты, картонные коробки или изоляцию.

ВЕНТС И ЭМБЕР ИССЛЕДОВАНИЕ

Прочтите отчет «Уязвимость вентиляционных отверстий для выдуваемых ветром углей», чтобы узнать о недавних исследованиях, проведенных для оценки устойчивости вентиляционных отверстий к углям лесного пожара — https://disastersafety.org/ ibhs / wildfire-уязвимость- vents-wind-blown- угли /. Эти отчеты добавляют к растущему объему литературы о том, как здания могут быть воспламенены от дутых ветром тлеющих углей, с акцентом на уязвимость вентиляционных отверстий для углей.

Куорлз, Стивен Л. 2017. Уязвимость вентиляционных отверстий к углям, выдуваемым ветром. IBHS.

РЕЗЮМЕ РЕЗУЛЬТАТОВ
  1. Есть два варианта приточных форточок, оба расположены в области под карнизом. К ним относятся вентиляционные отверстия в межстропильном перекрытии в конструкции с открытым карнизом и вентиляционные отверстия в материале потолка в конструкции софитированного карниза. Было показано, что вентиляционные отверстия, расположенные в конструкции софитированного карниза, ограничивают проникновение угля, и поэтому должны быть предпочтительным типом конструкции.
  2. ¼-дюйм. Не используйте сетку (6 мм) для закрытия вентиляционных отверстий. Более мелкие ячейки размером ⅛ дюйма. (3 мм) или 1/16 дюйма (1,5 мм) являются предпочтительными. Более тонкий 1/16 дюйма. сетчатый экран требует более тщательного обслуживания, связанного с очисткой, чтобы удалить мусор, который может накапливаться на поверхности экрана.
  3. Устойчивые к возгоранию вентиляционные отверстия, используемые в конце фронтона, работали лучше, чем одна только соответствующая сетка заднего экрана.
  4. Из-за относительно большого размера и вертикальной ориентации вентиляционных отверстий на фронтонах их следует избегать.Если альтернативы невозможны, следует использовать устойчивое к возгоранию двускатное вентиляционное отверстие, соответствующее стандарту ASTM E2886.
  5. Избегайте использования негерметичных вентиляционных отверстий вне гребня и гребня. Из вариантов выпускных вентиляционных отверстий на гребнях и за пределами гребня хорошо себя проявили следующие:
    1. Майами-Дейд, ветро-дождевые вентиляционные отверстия для гребня
    2. Огнестойкая вентиляция вне гребня
    3. Вентиляционная турбина (внегребковая)
  6. Выносимый ветром растительный мусор должен быть удален из впускных отверстий всех коньковых и вне коньковых вентиляционных отверстий, уделяя особое внимание вентиляционным отверстиям с пластиковыми деталями.Пластиковые компоненты обычно используются в вентиляционных отверстиях гребня.

Коньковые вентиляционные отверстия

— соответствие требованиям главы 7

Наконец, коньковые вентиляционные отверстия класса A предназначены для защиты домов в Калифорнии от лесных пожаров, при этом обеспечивая превосходный воздушный поток для вентиляции и защиты от погодных условий, насекомых, птиц и летучих мышей.

Вытяжные вентиляционные отверстия в вашем доме создают отверстия для углей лесных пожаров, которые могут воспламенить горючие материалы на чердаке и сжечь ваш дом изнутри.Огнестойкие коньковые вентиляционные отверстия Brandguard спроектированы так, чтобы противостоять тлеющим углям и пламени. Наши продукты доступны для продажи домовладельцам и подрядчикам; мы также устанавливаем противопожарные вентиляционные отверстия в районах Калифорнии, где пожары ведутся.

Коньковые вентиляционные отверстия — наиболее распространенная система для вывода горячего воздуха из чердака. Правильная вентиляция чердака является ключом к экономии энергии за счет поддержания более низкой температуры на чердаке. Вентиляционные отверстия на коньках практически невидимы с улицы и не пропускают солнечные батареи на крыше. Наши коньковые вентиляционные отверстия имеют класс огнестойкости CC1 / Class A, что делает их идеальным решением для участков, подверженных лесным пожарам.Изготовленные из не впитывающего матирующего материала, они являются идеальным дополнением для всей линейки Brandguard Vents.

Используйте коньковые вентиляционные отверстия в сочетании с нашими потолочными и нижними вентиляционными отверстиями, чтобы обеспечить лучшую циркуляцию воздуха на всем чердаке.

На эти ребристые решетки предоставляется 40-летняя ограниченная гарантия. Позвоните нам, чтобы узнать цену сегодня.

Преимущества Ridge Vents

  • Огнестойкие и устойчивые к углям коньковые отверстия класса A
  • Обеспечивает постоянный приток воздуха на чердак для круглогодичной вентиляции чердака для энергоэффективного дома
  • Огнестойкие коньковые вентиляционные отверстия Brandguard идеально подходят для кровли из асфальта, шифера и кедровой черепицы.
  • Предотвращает попадание дождя, снега, насекомых, летучих мышей и птиц в ваше здание
  • Простая установка одним человеком на крышки или панели
  • После установки его почти не видно
  • Простота установки — не требует сложной установки, упаковки или соединителей
  • Не трескается и не вмятина при транспортировке или установке
  • Легкий и гибкий, простой в обращении и транспортировке

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
