Устройство металлической кровли: особенности конструкции

Сегодня современные домовладельцы предпочитают кровлям, покрытым различными цветными металлами, кровли из металлопрофиля и его разновидностей, имитирующих металлочерепичное покрытие, и фальцевые крыши, изготавливаемые из металла в рулонах или листах, характеризующихся простотой обустройства и невысокой стоимостью. Поэтому, далее в статье мы рассмотрим непосредственно устройство металлической кровли и ее конструктивные особенности.

Содержание

1. Знакомство с кровельными металлическими материалами
2. Подготовительный этап устройства металлической кровли
3. Устройство металлической кровли: последовательность изготовления фальцев
4. Конструкция металлической кровли и ее монтаж

Знакомство с кровельными металлическими материалами

Перед принятием решения о покрытии кровли крыши железом, необходимо узнать о характеристиках металлических стройматериалов, используемых для этих целей:

1. Сталь – обыкновенный черный металл, имеющий невысокую стоимость. Этот достаточно крепкий стройматериал устойчив к механическим и химико-физическим воздействиям, однако активно корродирующий, что значительно снижает сроки его полезной эксплуатации.
2. Сталь оцинкованная — более долговечное покрытие, чем обычная, так как ее поверхность защищена от корродирования цинковым слоем.

Виды металлических кровельных покрытий

Сейчас доступна для приобретения оцинковка, покрытая сверху слоем специальных полимеров. Она более устойчива к воздействию коррозии, чем обычная оцинковка, и, вдобавок имеет красивый внешний вид. К этой разновидности стройматериалов, использующихся в качестве кровельного покрытия, относятся профилированный настил и, достаточно популярная в последние годы для устройства металлической кровли, его разновидность — металлочерепица.

В последнее время на крышах частных домов часто можно увидеть кровли, покрытые листами цветного металла (алюминия, цинк-титана, меди), которые более надежны, чем стальные листы черного металла, просты в монтаже и более привлекательны внешне.

Техническими условиями устройства крыши из металла является ее возведение с наклоном плоскостей ската больше 20°.

Важно перед началом создания проекта обустройства конструкции металлической кровли, выбрать правильно соответствующее кровельное покрытие.

Подготовительный этап устройства металлической кровли

Перед началом непосредственной укладки на кровлю железа нужно кровельный материал (стальные листы) для этого подготовить.

Виды фальцовки

Вначале с металлических кровельных листов снимают смазку и обрабатывают их олифой, обогащенной красителями. После ее просыхания можно определить недостаточно обработанные части кровельного покрытия и повторить обработку олифой.

Если используются стройматериалы, покрытые полимерами — необходимо обратить особое внимание на их перевозку, чтобы на окрашенной (покрытой полимерами) поверхности ее листов отсутствовали сколы и царапины.

По самому краю листа железа загибается технологический скрепляющий элемент – замок или более распространенное его название — фальц.

Существуют два вида фальцев: лежачий и стоячий. Оба эти соединения могут быть использованы, и для продольных, и для поперечных соединений. Для монтажа листов металлочерепицы не используются такие типы соединений, ее элементы просто размещаются внахлест.

Для того чтобы изготовить фальц, необходимы следующие инструменты и приспособления:

1. Верстак с прикрепленным к нему уголком из стали.
2. Измерительные инструменты – штангенциркуль и линейка.
3. Киянка.
4. Ножницы для обрезки металла.
5. Гребнегиб.
6. Молоток из металла с плоской гранью на боку.

Это тоже важно знать:  Кровля крыши: что кроме керамической черепицы? Стальной лист и профнастил, битумная черепица, бетонная черепица, фиброцементный шифер

Устройство металлической кровли: последовательность изготовления фальцев

Лежачий фальц изготавливается на верстаке. Стальной лист размещается на краю верстака и на нем, при помощи штангенциркуля, отмечаются линии кромок. Лист нужно поддерживать, чтобы не допустить смещения.

По разметке углы кромки сгибают киянкой – получают отгиб (маячный), позволяющий очень точно проводить все последующие работы с ним. После того, как отгиб сделан на протяжении всей кромки, стальной лист переворачивают и выравнивают загиб кромки до листовой плоскости.

В таком же порядке обрабатывают и второй лист, что позволяет соединить оба листа друг с другом. Место соединения листов фиксируется замыканием его кромок молотком. Нужный рубец создает продольная кромка.

В целом, стоячий фальц изготавливается, как и лежачий, только уже, непосредственно, на самой кровле. Для соединения рядовых листов между собой и изготовления замка используется гребнегиб.

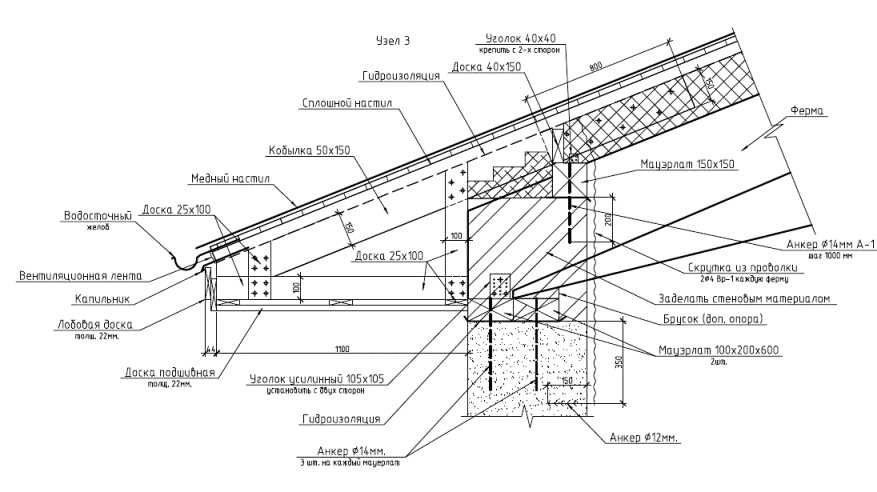

Конструкция металлической кровли и ее монтаж

Железные кровельные листы можно первоначально подготовить в мастерской, а сам монтаж провести на кровле. Заранее делают картины, состоящие из нескольких железных листов. Впоследствии, это значительно облегчит устройство металлической кровли непосредственно на крыше.

Метровые стальные листы соединяют длинными кромками с помощью предварительно приготовленных лежачих фальцев. Минимально на короткой кромке картины бывает 2 листа.          Максимальный размер картины бывает равен высоте скатной плоскости кровли.

Стоячими фальцами, непосредственно на крыше, эти заготовки соединяют в единую плоскость. Для формирования базового кровельного покрытия картины укладывают полосами.

Во время укладки соблюдают необходимое направление, и осуществляется крепление отгиба между листовыми элементами. Также при укладке нужно контролировать правильное расположение картин и листов по вертикали.

После завершения укладки и соединения сборных элементов процесс закончен, нужно провести уплотнение всех соединений, используя полосу из металла и молоток.

Важно! Коньковые перегибы изготавливают таким образом, чтобы на одной скатной плоскости он был 6 см, а на другой — не больше 3 см.

Железо фиксируется в 2 этапа:

• закрепление конькового перегиба;
• закрепление всей полосы картин.

Для фиксирования стальных листов на кровле используются кляммеры, прикрепляемые к обрешеточным брусьям.

Листы металлопрофиля к брусьям кровельной обрешетки прикрепляются спецгвоздями с уплотнителями из резины, обеспечивающими креплению влагонепроницаемость.

Полимерное кровельное покрытие стальных листов не требует окрашивания много лет. А если используется обычная сталь, то ее нужно обязательно грунтовать и красить. Эти работы проводят сразу после окончания укладки кровли. Целесообразнее окрасить стальную кровлю в два слоя, с предварительной сушкой первого слоя.

Это тоже важно знать:  Что лучше использовать профнастил или металлочерепицу?

На многих кровлях имеются сложные участки, например, проход через кровлю дымохода.

При устройстве металлической кровли, изначально необходимо измерить все параметры будущего кровельного покрытия. Листы обычной стали или металлопрофиль предварительно подготавливают внизу в мастерской. Нужно добиться, чтобы в сложных местах кровли вода не попадала под кровельное покрытие.

Для этих целей изготавливают так называемый воротник, его профиль зависит от профиля трубы. Для соединения элементов из листов стали в сложных местах используют как стоячие, так и наклонные замки (фальцы), а также допэлементы для таких кровлей из профиля.

Важно, что устройство металлической кровли несложно, на первый взгляд, но, если нет уверенности в собственных силах — лучше привлечь к строительству опытных жестянщиков-кровельщиков. А если решились на самостоятельное ее обустройство — нужно четко соблюдать технологию ее монтажа.

Устройство металлической кровли в ее современном звучании

• Материалы для устройства кровли из металла

Металл при отделке крыш стали использовать в далекой древности. Медь, украшающая крыши дворцов, учитывая ее немалую стоимость, возвела металлическую кровлю в ранг элитных. Сегодня же современный рынок стройматериалов предлагает большой выбор кровельных материалов из металла.

Металлические кровли сегодня нашли широкое применение в качестве покрытий для много- и малоэтажных жилых домов, общественных зданий, производственных сооружений. Хотя до сих пор их принято относить к категории листовых (штучных) материалов, однако появившиеся на сегодняшний день современные технологии рулонных металлических кровель, делают подобные утверждения не совсем корректными.

Металлические кровли делят в основном на несколько типов:

• плоские (или имеющие небольшие ребра жесткости) покрытия из рулонной или листовой стали, выполненные с использованием фальцевой технологии;
• профлисты и его разновидности, которые имитируют черепицу;
• особая группа кровель из цветных металлов.

Фальцевая кровля

Это металлическая кровля из меди, титан-цинка, стали, в которой отдельные металлические элементы (картины) между собой соединены посредством стоячего двойного шва – фальца. Картины, кромки которых уже подготовлены к подобному соединению, укладывают на полную длину ската, закрепляют кляммерами и соединяют в двойной фальц, создавая тем самым подвижную систему крепления картин из металла. Благодаря подобной конструкции из металла, удается компенсировать температурные расширения.

Фальцевая кровля сегодня одна из самых востребованный в России, поскольку полностью подходит к местным климатическим условиям. Среди преимуществ подобной кровли нужно отметить:

• ее универсальность – она одинаково подходит к любому типу здания;
• надежность – защищает от протечек лучше других видов кровли;
• отсутствие на внешней стороне крепежных элементов и сквозных монтажных отверстий;
• компенсацию температурных расширений металла, которую обеспечивает подвижность системы крепления;
• возможность крепить ограждения, эксплуатационные настилы, системы снегозадержания, не повреждая кровельное покрытие.

Технология фальцевания, применяемая к металлическим картинам, повышает эксплуатационные характеристики материала. К примеру, применение фальцевой технологии к картинам из оцинкованной стали, покрытых полимером, делает кровлю высокоустойчивой к проявлениям местных климатических особенностей, включая коррозию и ультрафиолетовое излучение.

Профнастил или металлопрофиль

Устройство металлической кровли из профнастила выделяется среди всех стальных кровель. Полученное покрытие по дизайнерскому выполнению – более прочное, жесткое и красивое.Укладка и ремонт жесткой кровли этого типа менее трудоемка, более технологична и экономична, вместе с тем требует точности и аккуратности.

Суть профилирования – в придании листам из металла волнообразной формы, что повышает их жесткость. Оцинкованная сталь, из которой их изготавливают может иметь полимерное покрытие или нет.

Профлисты различают по:

• условиям применения,
• ширине изготовленного профиля;
• по форме и высоте гофры.

Одним из довольно удачных современных материалов для кровли является металлочерепица, которую изготавливают из покрытой полимером рулонной оцинкованной стали. Она легка, долговечна, проста в работе и очень красива.

Металлочерепица, поставляемая на рынок, различается видом полимерного покрытия, геометрией профиля, цветовой палитрой, которая помимо традиционных оттенков (красный, коричневый, медный и т.д) включает и ультрасовременные – металлик, ульмарин и другие.

Металлочерепица отличается:

• небольшим весом,
• простотой монтажа,
• разнообразием цветовой гаммы,
• длительным сроком эксплуатации,
• экологичностью,
• приемлемой ценой.

Примечательно, что монтаж кровли из металлочерепицы можно проводить в течение всего года.

Многие отмечают повышенную шумность металлочерепичной кровли во время ветра и дождя, однако это, скорее, недостатки устройства кровли, нежели самого материала.

Кровля из цветных металлов

В число цветных металлов, из которых устраивают кровлю входят медь, алюминий и D-цинк (цинк-титановый сплав).

Медь

Это – самый распространенный из цветных металлов, которые используют для кровли, поскольку он не осыпается, не подвержен коррозии, практически не требует ухода. Природная пластичность материала дает возможность покрывать кровли с любой конфигурацией.

Среди основных достоинств медных кровель можно отметить.

• Наиболее продолжительный срок эксплуатации (самое меньшее 100-150 лет).
• Экологичность – подобная кровля полностью нейтральна к воздействию окружающей среды.
• Ремонтопригодность покрытия – материал пластичный и легко паяется.
• Благородство, красота и престиж.
• Экологичность и большой срок эксплуатации водостоков из меди.

Однако медь имеет существенный недостаток – высокую цену.

Алюминий

Небольшой вес алюминия позволяет устанавливать его на любой обрешетке. Металлочерепица из алюминия устойчива к воздействию окружающей среды, долговечна, в процессе эксплуатации не меняет цвет.

Цинк-титановый сплав

Достоинства этого материала сравнимы с медью. Материал абсолютно не подвержен ржавчине, экологичен, долговечен, но стоит он меньше меди где-то в два раза.

© 2023 stylekrov. ru

Установка металлической крыши: пошаговое руководство (2023)

Мы рекомендуем лучшие продукты в процессе независимой проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Замена или возведение новой крыши может быть одной из самых дорогостоящих и сложных задач, которые вы выполняете как домовладелец. Если вы хотите сократить затраты на установку металлической крыши и готовы потратить необходимое время, то металлическая кровля своими руками, безусловно, по силам многим домовладельцам. Здесь мы изложили всю необходимую информацию, которая вам понадобится для улучшения вашей существующей крыши, и пошаговое руководство по установке металлической крыши.

Получите металлическую крышу над головой сегодня:

Требования к установке металлической кровли

Как и при любом ремонте дома, для работы вам потребуются правильные инструменты и материалы. Вот полный список, а также основная информация о ценах.

Необходимые инструменты

Список необходимых инструментов для установки металлической кровли включает основные инструменты, которые должны быть в большинстве основных наборов инструментов, и более специализированные предметы, которые вы найдете в арсенале кровельного подрядчика. Мы перечислили их все здесь.

• Обычный молоток с гладким бойком
• Рулетка (желательно от 20 до 30 футов)
• Меловая линия: вам понадобится это, чтобы убедиться, что ваши кровельные панели и лежащие под ними защитные экраны от атмосферных воздействий правильно выровнены. Вот краткое руководство о том, как рисовать линии мелом.
• Квадрат 24″ x 16″
• Авиационные ножницы (левый и правый): они необходимы для резки выбранного вами кровельного материала.
• Заклепочник: используется для вбивания заклепок и соединения металлических кровельных панелей. В зависимости от рекомендаций производителя вашей кровельной панели в этом может не быть необходимости. Саморезы могут стать хорошей заменой заклепкам. Для наших целей будут использоваться саморезы.
• Утконосые тиски: вы будете использовать их, чтобы обжимать края панелей вместе при заклепке или привинчивании их на месте, или чтобы согнуть край панели над краем водостока вашей крыши. 12- или 18-дюймовые инструменты для гибки панелей, такие как этот, также могут быть чрезвычайно полезными.
• Пистолет для герметика: Высококачественный герметик, такой как Weathermaster Metal Roof Sealant, гарантирует, что ваша крыша не будет протекать после установки. Вы будете использовать это вокруг краев панелей и винтов или заклепок.
• 12-дюймовые ножницы по металлу: для более длинных прямых разрезов любого металла необходима пара тяжелых ножниц.
• Руководимое управление с регулируемой вершиной. Требуется

  Теперь, когда вы знаете, какие инструменты вам потребуются, вам нужно составить контрольный список всех материалов, которые будут использоваться для сборки вашей металлической крыши. Они следующие:

  Металлические кровельные панели

  Различные типы металлической кровли предлагаются по разным ценам. Независимо от того, выбираете ли вы гофрированную металлическую кровлю или металлическую черепицу, здесь вы найдете среднюю цену за квадратный фут (без учета затрат на установку).

  • Алюминиевые листы: 3,75 долл. США — 4,25 долл. США
  • Алюминиевая черепица: $ 4,50 — $ 4,75
  • Copper: $ 20 — $ 25
  • 9007 Galvalume: $ 1,50 — $ 25
  • Galvalume: $ 1,50 — $

  .0008 3,25 долл. США — 3,75 долл. США

  • Стоящий шов Алюминий: $ 5 — 7
  • Стоящий швы сталь: $ 4 — 4,50 долл. стальная крыша, медная кровля или алюминиевые панели. Они должны простираться на 3/4 дюйма в кровельную подложку. Точное количество, которое вам понадобится, будет зависеть от типа выбранной вами металлической кровли. Выбранный вами поставщик металлических кровельных материалов, как правило, предоставляет инструкции по поставке металлических кровельных панелей, которые помогут вам в пути. Для справки, для большинства крыш из битумной черепицы требуется от шести до десяти кровельных гвоздей на квадратный фут.

  Перед установкой вы должны также учитывать влияние ветра и климат вашей местности, так как это повлияет на то, сколько гвоздей вы будете использовать. Вы можете заменить их на шурупы для металла по дереву для определенных применений металлической кровли, таких как установка гофрированной кровли.

  • Саморезы (#12):  Мы рекомендуем оцинкованные кровельные шурупы различных цветов, чтобы точно соответствовать цвету вашей крыши.

  Это видео является базовым руководством по размещению шурупов для металлической кровли.

  • Шурупы для крепления металла к дереву (#12)
  • Подкровельный слой:  Этот водонепроницаемый нижний слой накладывается поверх существующего настила или основания крыши и имеет клейкую основу.
  • Герметик или герметик для металлической кровли: Бутиловая лента и герметик найдут свое применение. При соединении двух металлических гофрированных панелей вместе следует использовать полосу двухстороннего бутилового скотча в месте нахлеста, чтобы правильно герметизировать элементы. Герметик можно использовать на большинстве других точек уплотнения.
  • Заглушки конька:  Также известные как оклады, они размещаются на пике любой А-образной рамы для герметизации двух соединяющихся секций кровли. Вам придется измерить пик(и) вашего дома и купить на 10–15% больше, чем вы думаете, что вам нужно учитывать возможные ошибки или специальные разрезы.
  • Отделка фронтона:  Отделка фронтона надевается на фасцию на высоких сторонах крыши — иначе говоря, на сторонах без желобов. Они, как правило, имеют капельную кромку, чтобы помочь направить воду от вашего сайдинга.
  • Карнизная отделка:  Карнизная отделка чаще всего встречается в зданиях без водосточных желобов, таких как сараи для обслуживания или мастерские. Он работает почти так же, как мигание желоба, и надевается на вашу фасцию.
  • Накладка на боковую стенку:  Накладка на боковую стенку защищает стык между секцией кровли и примыкающей стеной. Чаще всего это наблюдается в нижней части слуховых окон и в местах соединения крыш гаражей и многоэтажных домов.

  Шаг за шагом: Процесс монтажа металлической крыши

  Теперь, когда у вас есть все необходимые материалы и инструменты, вы готовы начать. Хотя самостоятельная установка металлической крыши не будет сопровождаться типичными гарантиями или беспроблемным процессом найма кровельного подрядчика, это все же отличный выбор для большинства домовладельцев. Они могут прослужить намного дольше, чем их аналоги из битумной черепицы, и создадут гораздо более энергоэффективный дом благодаря более полной защите от непогоды.

   Шаг 1. Получение необходимых разрешений

  В большинстве регионов любой проект ремонта дома стоимостью более 5000 долларов потребует от вас получения разрешения на работу. Поскольку в каждой области действуют разные правила в отношении этого, вам необходимо связаться с инспектором по строительству вашего города или города.

  Шаг 2: Измерьте площадь крыши

  Независимо от общей площади вашей крыши, вы должны приобрести на 10–15 % больше материала, чем, по вашему мнению, вам понадобится. Это будет учитывать любые ошибки и нечетные сокращения, которые вы должны сделать для любого материала.

  Во-первых, вам нужно рассчитать уклон вашей крыши. Это простое число «рост по сравнению с пробегом». Вам нужно будет подняться по лестнице рядом с концами фронтона. Используя длинный уровень, измерьте от начальной точки даже конец вашей черепицы. На отметке в один фут на вашем уровне используйте рулетку, чтобы увидеть, на сколько дюймов поднялась ваша крыша.

  Измерение в четыре дюйма означает, что ваша крыша имеет уклон 3/12 или три дюйма подъема на каждые 12 дюймов пробега.

  Затем вы можете использовать этот уклон в сочетании с площадью вашего дома, чтобы найти общую площадь крыши. Это потребует простой математики, следуя шагам ниже.

  1. Подровняйте скат крыши. Мы будем использовать измерение выше. 3/12 упрощается до 1/4. 1/4 в квадрате это 1/16.
  2. Добавьте 1 к 1/16, чтобы получить 17/16.
  3. Вычислите квадратный корень из этого числа. Квадратный корень из 17/16 равен 1,03.
  4. Умножьте это число на площадь вашего дома (не на общую площадь). Если у вас 1500 квадратных футов, то вам понадобится 1546 квадратных футов кровельного материала.
  5. Если вы покупаете на 15 % больше, чтобы учесть ошибку или другие факторы, вам потребуется 232 квадратных фута дополнительного материала, всего 1778 кв. футов.

  Этот метод измерения площади наиболее эффективен для простых крыш с А-образным каркасом. Для нечетных углов или выступов, таких как слуховые окна, достаточно просто измерить длину и ширину.

  Шаг 3. Приобретите подходящие материалы для вашей крыши (панели, герметик, крепеж и т. д.)

  Приобретите любой кровельный материал, который вы выбрали, на указанную площадь в квадратных футах. Металлические листы будут иметь некоторое нахлест, и ваш излишек 15% должен учитывать это. Вам также понадобится следующее.

  При покупке саморезов с шайбами ​​тип металла и тип листа будут определять сумму покупки. Большинство поставщиков предлагают руководства по установке, специально предназначенные для этого. Вам понадобятся саморезы № 12 3/4 дюйма для соединения панелей и винты № 12 1 дюйм для соединения кровельных панелей с основанием или основной деревянной кровлей.

  Купите достаточное количество двухсторонней бутиловой ленты для краев крыши на пике, карнизах и фронтонах и учтите вышеупомянутую погрешность 15%.

  Этап 4: Демонтаж старой кровли

  Возможно, вам придется арендовать мусорный бак, чтобы вывозить любые отходы от утилизации вашей старой крыши и установки новой. Начните с вершины крыши и методично продвигайтесь вниз и вниз.

  Если какие-либо гвозди торчат, забейте их до упора или выбросьте, если хотите. Осматривайте подложку своей крыши по мере продвижения.

  Когда весь строительный мусор будет готов к утилизации или убран с дороги, вы можете приступить к обустройству рабочего места.

  Шаг 5: Подготовка территории и ремонт при необходимости

  В идеале этапы демонтажа и подготовки рабочего места должны выполняться в сухой день, чтобы на крышу не попала вода после того, как вы сняли одежду. подложка.

  Организованно разложите все свои инструменты и расходные материалы, чтобы вы знали, где их найти в любой момент времени.

  Если обшивка вашей крыши прогнила или повреждена, замените ее, пока это возможно. Очистите крышу от любого мусора или пыли, если это возможно, перед следующим шагом.

  Этап 6: Раскатка подкровельного покрытия

  Подкровельный материал обычно поставляется в рулонах площадью 100 квадратных футов и шириной от 3 до 4 футов. Клейкой стороной вниз и с выступом на пару дюймов над фронтонами начните раскатывать изоляционный материал вдоль крыши.

  Делайте это медленно и постарайтесь, чтобы он находился как можно ближе к субстрату. Планируйте перекрытие от одного до двух дюймов при каждом последующем проходе.

  Шаг 7: Установка кромки

  Adobe Stock

  Карнизная планка будет выровнена по нижнему краю крыши примерно в том же месте, что и водосточные желоба. Вам НЕ нужно удалять желоба для этого шага. Обшивка карниза будет немного нависать над ними, чтобы помочь воде стекать с крыши.

  Обшивка карниза продается секциями от десяти до 12 футов, которые должны перекрывать друг друга на два-три дюйма и выходить за край вашей крыши на такой же запас. Перекрывающиеся края потребуют линии герметика для герметизации. Используйте ножницы по металлу, чтобы сделать необходимые надрезы на концах, и сложите лишний материал по фронтонам.

  Чтобы прикрепить его к крыше, используйте шурупы для металла. Начиная с восьми дюймов от фронтонов, вставляйте винты через каждые восемь дюймов, пока эти части не будут надежно закреплены. На этом этапе также можно использовать кровельные гвозди. Следуйте инструкциям производителя кровельного материала, если таковые были даны.

  Шаг 8. Установка металлических панелей

  1. Сначала начертите мелом линии на панелях, чтобы отметить точки крепления. Начните в шести дюймах от верхней части каждой панели. Затем закрепите дополнительные линии через каждые два фута ниже. В каждом ряду винтов точки крепления должны находиться на расстоянии около фута друг от друга.
  2. Начните с пиков самых больших квадратных секций вашей крыши. В идеале каждая металлическая деталь должна выступать из верхней точки крыши и выступать над карнизом на 3/4 дюйма. Вы должны обрезать панели по размеру, прежде чем закреплять их.
  3. С помощью шурупов №12 для металла и дерева закрепите каждую панель по намеченным линиям.
  4. Там, где ваши панели перекрываются и соединяются (на три-четыре дюйма), используйте саморезы № 12, чтобы соединить их с интервалом в два фута по вертикали.
  5. Затем перейдите к менее квадратным участкам вашей крыши. Сделайте точные замеры этих областей и обрежьте панели по размеру на уровне земли. Невертикальные кромки будут покрыты вашим обшивкой, так что не беспокойтесь, если ваши разрезы большими ножницами по металлу не будут идеальными. Не забывайте учитывать перекрытие при измерении этих секций.
  6. Прикрепите их к основе так же, как вы делали это для предыдущих секций.
  7. Если вы живете в районе, подверженном сильному воздействию погодных условий, нанесите каплю силиконового герметика перед закручиванием каждого винта.

  Шаг 9: Установка оклада

  Оклад является более или менее завершающим штрихом вашего кровельного проекта. Эти детали герметизируют все соединения менее чем на 140 градусов. Вы можете согнуть их, чтобы они соответствовали вашим точным потребностям формы, с помощью инструментов для гибки панелей в списке выше. Обычно он простирается не более чем на фут с каждой стороны любого угла, который он покрывает.

  После обрезки по размеру их закрепление должно быть простым: требуется один ряд винтов с каждой стороны закрываемого шва. Так как это последний этап герметизации, бутиловая лента или герметик должны быть помещены на дюйм внутрь каждой стороны вашей гидроизоляции перед креплением.

  Достаточно одного шурупа металл-к-дереву через каждые 12-18 дюймов с небольшим количеством герметика.

  Распространенные ошибки при установке металлической крыши

  Любой самостоятельный проект сопряжен с некоторой вероятностью ошибки пользователя. Это не должно заставлять вас больше колебаться перед установкой кровли, так как даже лучший профессиональный кровельщик допускает ошибки в своей работе. Знание этих распространенных ошибок может упростить процесс и сделать крышу более качественной в долгосрочной перспективе.

  1. Неправильные размеры крыши

  Старая поговорка: «Семь раз отмерь; отрежьте один раз», вы обязательно должны иметь в виду при измерении своей крыши. Тщательно измерьте длину и ширину каждой секции крыши, включая все слуховые окна (выступающие оконные секции) или другие подобные области. Приобретая материалы, покупайте на 10-15% больше, чем, по вашему мнению, вам понадобится, чтобы избежать этого и учитывать любые ошибки, допущенные во время проекта. Для справки, площадь крыши среднего американского дома составляет 1700 квадратных футов.

  2. Оставьте изношенную черепицу под новой крышей

  Хотя вы можете оставить существующую черепицу на крыше перед установкой новых панелей, делать это не рекомендуется, если есть заметный износ. Поскольку вы будете прикручивать свои новые панели или черепицу к этому материалу, существующий износ значительно ослабит целостность вашей новой крыши.

  3. Без использования подложки

  Подложка обычно требуется для соответствия строительным нормам и правилам для любого кровельного проекта. Он также настоятельно рекомендуется для любой системы металлической кровли, сделанной своими руками. Синтетический материал, используемый для изготовления этого материала с клейкой основой, является водонепроницаемым, что снимет давление, если вы не сможете установить всю крышу за один раз.

  4. Использование неподходящего герметика

  Использование силиконового герметика необходимо для любого успешного кровельного проекта. Для этого отлично подходят Loctite и Titebond. Такие материалы будут расширяться и сжиматься, как и ваша крыша, и прослужат долго в любом климате. Использование низкосортных герметиков может вызвать утечку и коррозию в долгосрочной перспективе, чего можно легко избежать.

  5. Неправильно установленная гидроизоляция

  Гидроизоляция – это любой участок кровли, закрывающий стыки панелей или края крыши. Они обеспечивают полную герметизацию соединений, сводят к минимуму утечки и во многих случаях обеспечивают приятный эстетический вид. Мигание также может плавно обозначать переход высоты тона, как показано в этом видео:

  6. Панели внахлест или внахлест

  Все панели должны иметь выступ от 1/2 до 3/4 дюйма за край вашей крыши. При соединении панелей большинство кровельщиков рекомендуют нахлест от 1,5 до 2 дюймов. Выполнение этого и правильная герметизация стыков панелей с помощью герметика и крепежа обеспечит герметичность кровли.

  7. Недостаточно или перетянутые крепежные детали

  Как правило, ваши винты или крепежные детали должны заходить примерно на 3/4 дюйма в обшивку крыши или доски базового настила крыши. Если вы выбрали правильную длину шурупов и крепежных элементов, то чрезмерное затягивание их после того, как головки шурупов или крепежных элементов находятся на одном уровне с кровельными панелями или черепицей, не приведет к дальнейшему уплотнению вашей крыши. Фактически, они могут структурно ослабить ваши металлические панели или вызвать небольшие трещины или зазоры, которые не будут очевидны.

  Вопросы и ответы по установке металлической крыши

  Стоит ли нанимать подрядчика для установки металлической крыши?

  Наем подрядчика для установки металлической кровли всегда является хорошей идеей. Это поможет обеспечить качество и долговечность вашей крыши и значительно снизит личный риск. Травмы при падении и связанные с ними опасности — это риски, с которыми вам придется столкнуться, если вы попробуете установку своими руками.

  Сколько времени занимает установка металлической кровли?

  Это зависит от нескольких факторов. Если вы проводите установку своими руками и вам нужно оторвать черепицу от старой крыши, вам следует запланировать дополнительные пару дней, чтобы выполнить работу должным образом. Погода, размер крыши и тип металлического материала, который вы используете, будут играть определенную роль в определении этого.

  Можно ли положить металлическую крышу поверх черепицы?

  Во многих случаях вы можете уложить металлическую кровлю поверх существующей черепичной крыши. Помимо долговечности металлических крыш, это одна из многих причин их популярности среди домовладельцев.

  Сколько служит металлическая крыша?

  Правильно установленная и ухоженная металлическая кровля может прослужить от 40 до 50 лет. Для сравнения, крышу из битумной черепицы обычно приходится переделывать через 15–20 лет.

  Каковы недостатки металлической кровли?

  Основные недостатки установки новой металлической кровли следующие:

  • Доступность:  Металлические кровельные материалы могут стоить более чем в два раза дороже, чем черепичная крыша.
  • Шум: Вы заметите это только во время сильного дождя или града. Однако, если вы живете в районе с более экстремальными погодными условиями, возможно, вы захотите пересмотреть свой выбор кровельного материала.
  • Соответствие цвета: Если ваша крыша нуждается в ремонте или расширении после длительного периода времени, то найти точный цвет материала, который вам нужен, может быть непросто. Из-за выцветания на солнце, новых технологий производства и меняющихся цветовых вкусов вам может быть трудно найти точное соответствие цвета.
  • Долговечность крепежа:  Металлическая кровля расширяется и сжимается в зависимости от температуры. Это предусмотренная особенность его конструкции, но со временем он может привести к износу крепежных деталей и другого оборудования. Они могут нуждаться в обслуживании гораздо чаще, чем ваши кровельные панели.

  Методика кровли дома Методология (тип кровли)

  Организация ремонта дома такого масштаба будет довольно сложным проектом. Если вы еще не проводили такой ремонт — либо через подрядчика, либо самостоятельно — то это может быть немного ошеломляющим. В House Method мы гордимся тем, что можем избавить вас от всех догадок.

  Мы тщательно изучили каждый тип кровли, чтобы облегчить вам процесс выбора. Благодаря тщательному исследованию сотен различных поставщиков кровельных материалов по всей территории Соединенных Штатов и анализу опыта тысяч частных домовладельцев, мы разбили нашу систему рейтинга крыш на следующие категории.

  Все крыши получают совокупный рейтинг от (0,0) до (1,0). Этот рейтинг состоит из шести ключевых критериев оценки, которые мы описали ниже. Рейтинг от (0,0) до (1,0) будет соответствовать вторичному рейтингу из пяти звезд, который более наглядно отображается в наших статьях по этой категории.

  • Долговечность (0,40):  Поскольку крыши постоянно подвергаются воздействию элементов, относительная долговечность различных материалов является ключевым показателем, который необходимо учитывать. Если вы планируете провести такую ​​обширную модернизацию своего дома, то ожидаемый срок службы вашей крыши должен быть одной из ваших главных забот. Мы взвесили относительную эффективность всех кровельных материалов, от битумной черепицы до гофрированной металлической кровли от разных производителей, чтобы определить наиболее долговечные варианты.
  • Стоимость (0,25) :Средняя общенациональная стоимость замены крыши площадью 1500 квадратных футов колеблется от 6500 до 16000 долларов. По всем направлениям вы должны платить от 4 до 11 долларов за квадратный фут кровельного материала. Этот диапазон будет учитывать ваше местоположение, выбор и доступность материалов, простоту доступа и установки вашей крыши и многое другое.
  • Доступность подрядчика (.13):  У разных кровельных подрядчиков в разных регионах будут разные предложения услуг. Например, не все кровельщики обладают необходимым набором навыков и знаний для монтажа металлической кровли. В зависимости от типа крыши, которую вы хотите установить, возможности вашего подрядчика могут быть несколько ограничены.
  • Гарантийные предложения (.12):  Помимо гарантий качества изготовления, многие производители кровельных материалов предоставляют гарантии на сами панели. Любая фирма-производитель должна покрывать структурные разрушения в течение не менее 10 лет после завершения монтажа по полной стоимости панели или гонта. Мы оцениваем каждый тип кровли по стандартным гарантийным предложениям, чтобы гарантировать, что вы застрахованы в этом случае.
  • Простота обслуживания и модернизации в будущем (.05):  У вас всегда должны быть планы на случай непредвиденных обстоятельств после любого обновления дома. Техническое обслуживание неизбежно, независимо от того, какой материал вы используете. Независимо от того, устанавливаете ли вы солнечные панели на функционирующую существующую крышу или просто заменяете неисправную панель или черепицу, с некоторыми материалами будет легче работать, чем с другими. Как правило, менее прочные материалы получают более высокие баллы в этой категории из-за их лучшей гибкости и обрабатываемости.
  • Варианты индивидуальной настройки (.05):  Любое внешнее и визуальное улучшение дома будет иметь эстетический элемент, помимо функциональности. Замена крыши должна стать повышением привлекательности вашего дома. Различные типы кровельных материалов будут иметь различное количество вариантов стиля и цвета, которые учитываются в нашем рейтинге.

  Дополнительные ресурсы по кровле

  12 типов кровли, которые следует учитывать

  Установка новой крыши может стать отличным способом повысить стоимость вашего дома и снизить его привлекательность. Однако есть несколько факторов, которые…

  Найдите специалиста по кровельным работам

  Средний срок службы асфальтовой кровли составляет от 15 до 18 лет. В течение этого срока ваша крыша может получить повреждения от сильного ветра, града и…

  Лучшие кровельные компании 2023 года

  Ищете лучшую кровельную компанию для вашей кровли? Щелкните здесь, чтобы ознакомиться с нашими основными рекомендациями и отзывами о компаниях, а также с факторами, которые следует учитывать…

  Стоимость металлической кровли со стоячим фальцем (Руководство на 2023 г.

  )

  стоимость…

  Основы проектирования металлической крыши

  Особенности

  Чак Ховард, PE
  Консультанты по металлическим крышам
  Опубликовано 01 октября 2020 г.

  Металлическая кровля представляет собой элемент здания, требующий надлежащего проектирования, спецификации и детализации. Для этого проектировщик должен понимать отдельные части не только сами по себе, но и, что более важно, как все они работают вместе, чтобы дать зданию все преимущества системы металлической кровли. Поэтому проектировщики такой кровли должны быть знакомы со всеми характеристиками металлической кровельной системы, чтобы обеспечить профессиональный проект для этого важного элемента здания.

  Металлическая крыша – это элемент здания, требующий надлежащего проектирования, спецификации и детализации. Для этого проектировщик должен понимать отдельные части не только сами по себе, но и, что более важно, как все они работают вместе, чтобы дать зданию все преимущества системы металлической кровли. Поэтому проектировщики такой кровли должны быть знакомы со всеми характеристиками металлической кровельной системы, чтобы обеспечить профессиональный проект для этого важного элемента здания.

  Многие проекты сегодня пытаются использовать общую спецификацию или универсальный подход, оставляя многие важные детали с ограниченным конкретным описанием или без него. В то время как часто ограниченная спецификация без надлежащего описания по-прежнему дает правильно работающую систему металлической кровли, отсутствие правильно определенной и установленной металлической кровли является причиной № 1 проблем и / или отказов металлической кровли.

  Использование следующих рекомендаций по спецификации охватывает наиболее важные элементы, необходимые для обеспечения практического и необходимого направления для полностью функционирующей металлической крыши.

  Конструкционная система

  Во-первых, необходимо отметить, что металлическая кровля является структурной системой. Сами панели, безусловно, необходимы для защиты внутренней части здания от непогоды, но они также должны собирать, распределять и противостоять природным силам, таким как ветер, дождь, снег, температурные перепады и т. д. Поэтому первым пунктом, который необходимо учитывать При выборе и спецификации металлической кровли необходимо убедиться, что выбранная система может противостоять всем силам природы, в то же время обеспечивая защиту от непогоды в интерьере. Ниже приведены две специальные публикации по проектированию, которые необходимо использовать при проектировании системы металлической кровли нежилого помещения в соответствии с действующими требованиями Международного строительного кодекса (IBC):

  • ASCE 7-текущая публикация: Американское общество инженеров-строителей (ASCE) разработало публикацию под названием «Минимальные расчетные нагрузки для зданий и других сооружений» и обозначено как ASCE 7. В этом руководстве приведены сведения о ветровых, снеговых, сейсмических и других динамические нагрузки, которые конструкция должна выдерживать без разрушения. Что касается металлических крыш, он обеспечивает расчетные параметры для определения различных ветровых зон и расчетных нагрузок, связанных с этими конкретными областями. Эти нагрузки по нормам должны использоваться при определении конструктивных требований к металлической кровельной системе.
  • ASTM E-1592: Текущая версия IBC требует, чтобы система металлической крыши была спроектирована так, чтобы соответствовать условиям нагрузки UL 90 или ASTM E-1592. В то время как испытания UL 90 подходили для крыш до разработки стандартов ASTM E-1592 в начале 2000-х годов, только процедуры, связанные с испытанием ASTM E-1592, позволяют проектировщику определить расчетные ветровые нагрузки, которым можно противостоять во всех различные области ветровой нагрузки конкретной металлической крыши, определенные оценкой ASCE 7. Поскольку эти оценки включают структурные расчеты, в спецификациях должно быть указано, что их должен выполнять профессиональный инженер, имеющий лицензию штата, в котором будет установлена ​​крыша.

  Кровельная панель Тип

  Существует множество конфигураций панелей, толщин, покрытий и деталей, доступных для металлических крыш. Наиболее распространенной для нежилого проекта является система со стоячим фальцем, которая, как правило, включает ряд металлических листов с плоской поверхностью с вертикальными швами (стоячие фальцы), которые позволяют соединять отдельные панели друг с другом в полевых условиях. Конфигурация этих швов может варьироваться, но конечным результатом всегда должна быть сплошная стальная поверхность, непроницаемая для проникновения воды.

  Кроме того, крепление этих панелей в швах должно быть спроектировано с помощью непрерывных или отдельных зажимов, которые соединяют металлические панели с нижней конструкцией таким образом, чтобы удовлетворялись конструктивные требования, описанные выше. Крепление этих зажимов должно выполняться под поверхностью металлической кровли и обеспечивать необходимое тепловое перемещение панелей кровли. Должна быть указана только панельная система, которая была испытана в соответствии с процедурой ASTM E-1592 и которая может конструктивно противостоять расчетным нагрузкам, разработанным с использованием производства ветровой нагрузки ASCE 7.

  Поскольку окончание кровельных панелей является основным местом утечек крыши, они должны быть специально определены в процессе проектирования крыши. Существуют две различные основные конструкции: гидрокинетическая и гидростатическая.

  • Гидрокинетическая: Гидрокинетическая крыша направляет большую часть воды по своей поверхности за счет кинетических (движущихся) сил гравитации. Этот тип крыши не требует полной водонепроницаемости швов или торцов панелей и, следовательно, требует использования водонепроницаемой подложки, чтобы полностью противостоять любому проникновению воды. Металлическая панель просто обеспечивает покрытие подстилающего слоя, как это делает черепица.

  Несмотря на то, что многие производители и ассоциации предлагают минимальный уклон крыши от 3:12 до 4:12, критические участки, такие как ендовы, бордюры и карнизы, уязвимы и восприимчивы к проникновению воды. Этот тип металлической кровли следует выбирать только в том случае, если учтены все конкретные условия, и наличие воды под стальной поверхностью в определенных местах может быть полностью устранено с помощью подстилающего слоя и, следовательно, является приемлемым.

  • Гидростатическая: Гидростатическая крыша удерживает всю воду на внешней поверхности и поэтому не требует использования водонепроницаемой подложки. Он предназначен для предотвращения попадания стоячей и/или струйной воды во внутреннее пространство в течение необходимого времени и до тех пор, пока влага не исчезнет.

  Основным принципом для швов, ендов и карнизов, связанных с этим типом системы, является постоянная герметизация этих областей. Используйте либо герметик между металлическими элементами, закрепленными герметизирующей застежкой, либо обжимайте шов, чтобы навсегда предотвратить любое дифференциальное движение между задействованными металлическими поверхностями.

  Только указание металлической кровли со скрытым креплением устраняет проблемы выворачивания крепежа и/или удлинения отверстия крепежа. Все сквозные крепления должны находиться в неподвижных местах и ​​в местах примыкания, где обоим компонентам элементов примыкания разрешено двигаться вместе.

  Наконец, введение головок крепежных элементов из цельного цинка или нержавеющей стали, окрашенных порошковой краской в ​​тон поверхности металлической крыши, а также герметизирующих шайб, которые могут быть полностью заключены в вогнутую шайбу, прикрепленную к головке крепежного элемента, что обеспечивает практически невидимое система крепления.

  Гарантии

  Большинство архитектурных нежилых металлических кровельных систем имеют заводскую окраску. Используйте только систему, сравнимую с системой Kynar, на которую распространяется как минимум 20-летняя полная гарантия на краску.

  Что касается гарантии водонепроницаемости, убедитесь, что срок действия гарантии и общая ответственность производителя указаны в спецификациях. Кроме того, убедитесь, что требуются проверки производителя, и что окончательная гарантия не будет исключать качество работы подрядчика. Гарантии производителя должны быть необходимы для того, чтобы продукт был включен в спецификацию, но они должны быть проверены спецификатором, чтобы убедиться, что они предназначены для конкретной работы и соответствуют требованиям спецификаций.

  Система металлической кровли представляет собой конструкционный строительный элемент, который при правильном проектировании и установке будет служить столько же или дольше, чем другие строительные элементы. Однако он не может спроектировать или установить сам без компетентной спецификации и профессиональной установки. Ответственность проектировщика заключается в обеспечении того, чтобы эти два критически важных элемента были полностью отражены в спецификациях, а также в соблюдении общих требований во время установки.

  Успешный проект металлической кровли всегда начинается с профессиональной и полной спецификации и заканчивается металлической крышей, соответствующей этим спецификациям. Убедитесь, что это происходит на всех проектах металлических крыш, чтобы в результате получилась долговечная, эстетически приятная и герметичная крыша.
