Конструкция ворот из профнастила: Как сделать ворота из профнастила своими руками с калиткой, без сварки

Как самостоятельно установить ворота из профнастила — подробная инструкция

Подробнее про откатные и распашные ворота. О монтаже ворот откатного и распашного типа.

Ворота из профнастила своими руками — это один из самых популярных вариантов обустройства въезда на участок. Причины высокого спроса таких ворот: доступность, практичность, надежность, долговечность. При этом ворота из профнастила с калиткой выглядят красиво и аккуратно, закрывают частную территорию от чужих глаз, защищают от уличного шума.

По типу конструкции ворота из профлиста бывают откатными и распашными. Прежде чем выбрать, какие ворота для дачи лучше, нужно узнать о характеристиках, плюсах и минусах каждой конструкции.

Распашные ворота из профнастила

Это ворота, состоящие из двух створок, которые распахиваются наружу или внутрь огороженного участка. Такие ворота устанавливают на садовых и дачных участках, территориях складских помещений. В зависимости от конфигурации забора и размера проема ворота делают с отдельностоящей или с врезной калиткой.

Преимущества распашных ворот:

• Надежность. Простая и надежная конструкция безотказно работает в течение десятков лет в любом климате. Чтобы петли не ржавели, достаточно регулярно смазывать их солидолом, силиконовой аэрозольной или графитной смазкой.
• Отсутствие ограничений по размеру проема. Высота ворот может быть любой, максимальная ширина может достигать 9 м. Однако здесь нужно, чтобы при открывании и закрывании створок, они не встречали препятствий на пути своего движения. Чаще всего распашные ворота для частного дома или дачи делают высотой до 3,5 м и шириной до 4,5 м.
• Возможность установки автоматики. Монтаж автоматического привода сделает ворота более удобными в эксплуатации. Чтобы открыть или закрыть ворота не нужно выходить из машины, достаточно нажать на кнопку пульта.
• Большой выбор вариантов дизайна. Полотно делают сплошным, с ажурными вставками или проектируют кованые ворота с профлистом.
• Доступность. Распашные ворота обойдутся дешевле, чем раздвижные. Общая стоимость зависит от высоты и сечения столбов, размеров створок, наличия автоматики.

Минусы:

• Ворота с распашными створками требуют много места для открывания. Например, каждая створка шириной 3 м «украдет» с прилегающей территории по 30 м2.
• Сплошное полотно имеет высокую парусность. При значительной ветровой нагрузке трехметровую створку трудно сдвинуть с места, а шквальный ветер и вовсе может сорвать ее с петель.
• Нужно постоянно контролировать состояние опор и петель, чтобы исключить провисание створок. Особенно это касается широких тяжелых ворот.

Откатные ворота из профлиста

Ворота откатного типа представляют собой рамную конструкцию с одной створкой, которая сдвигается в одну сторону параллельно забору, открывая проем на всю ширину. При небольшой ширине проема можно сделать откатные ворота с встроенной калиткой. Раздвижные ворота универсальны — они подходят для частных домов, дачных участков, складов, магазинов, объектов промышленного назначения.

Раздвижные ворота бывают:

• Подвесными. Полотно движется с помощью роликовых тележек по горизонтальной направляющей балке, которая располагается на высоте 3,5-5 м. Во время открывания и закрывания ворот створка не соприкасается с наземными элементами и покрытием. Вопрос с ограничением пропускной способности ворот по высоте транспорта решается монтажом съемной направляющей балки.
• Рельсовыми. По ходу движения воротной створки на земле устанавливается рельс заподлицо с покрытием. Створка «ходит» по рельсу на роликах, которые закреплены в ее нижней части. За счет опоры полотно даже большой ширины не провисает, поэтому такие ворота могут иметь ширину до 15 м. Единственный минус такой конструкции — это необходимость постоянно поддерживать чистоту рельса, убирать с него листья и грязь, не допускать его обледенения.
• Консольными. Основу конструкции составляет направляющая балка, расположенная в нижней части полотна. Створка движется по направляющей с помощью роликов. Чтобы уравновесить вес створки, балку делают длиннее ширины проема в 1,5 раза. Консольные ворота не ограничивают высоту въезжающего на участок транспорта. Так как они не контактируют с наземными элементами, под ними не нужно постоянно убирать листву и снег.

Размеры раздвижных ворот ограничиваются возможностями консольных механизмов. Максимальный вес одной створки не должен превышать 1500 кг. Откатные ворота для широкого проема будут состоять из двух полотен, которые двигаются навстречу друг другу. Возможные варианты управления такими воротами — синхронное движение створок или установка независимого автоматического блока на каждую створку.

Плюсы раздвижных ворот:

• Надежность и прочность конструкции. Ворота с откатными створками обладают устойчивостью к механической деформации и ветровой нагрузке. Роликовые и рельсовые механизмы безотказно работают в течение нескольких десятков лет без ремонта и замены.
• Экономия пространства. Раздвижные ворота занимают минимум места, не требуют пространства при открывании и закрывании. Однако нужно учитывать то, что для сдвигания полотна вбок место рядом с забором должно быть свободным.
• Возможно автоматизации. На откатные ворота при желании можно установить автоматику. Установка электропривода сделает откатные ворота еще более удобными. Плюс к этому автоматический привод выполняет функции запора, поэтому на автоматических воротах не нужно устанавливать замок.
• Безопасность. В открытом положении створка не заслоняет обзор водителю, когда он выезжает за двор. Это особенно актуально, если выезд со двора выходит сразу на проезжую часть.
• Разнообразие вариантов дизайна. Очень красиво смотрятся ворота из профнастила с элементами ковки — цветами, листьями, виноградной лозой, монастырской вязью, декоративными накладками, волютами, кольцами, плоскими завитками и пространственными спиралями, пиками, корзинками, чеканными полосами.

К недостатки откатных ворот можно отнести трудоемкость и сложность монтажа, из-за чего монтаж конструкции обойдется минимум на 20% дороже, чем установка распашных ворот. Но если сделать всю работу самому, то можно сэкономить.

Установка распашных ворот из профнастила

Конструкция распашных ворот для дачи или загородного дома состоит из опорных столбов, двух рам для створок, полотна. Для столбов берут квадратную профтрубу 60х60 мм или 80х80 мм, для каркаса — прямоугольную трубу 40х20 мм. Для наполнения створок используют такой же профлист, что и для забора.— С8, С10, С18 с оцинковкой или с полимерным покрытием, толщиной 0,45-0,5 мм. Перед тем, как сделать ворота из профлиста, нужно нарисовать чертеж и рассчитать количество материала.

Последовательность установки распашных ворот своими руками:

• Подготовка. Проем размечают, бурят две скважины для установки опорных столбов.
• Монтаж опор. В подготовленные ямы опускают столбы, выставляют их строго по центру ямы, проверяют вертикальность уровнем или отвесом, после чего яму заливают бетонным раствором.
• Изготовление рам. Элементы для изготовления каркаса раскладывают на ровной поверхности, прихватывают по углам рамы сваркой, усиливают прямоугольный каркас перемычками, прихватывают сваркой. Затем проверяют точность размеров и ровность конструкции, после чего детали каркаса окончательно сваривают между собой, хорошо проваривая швы.
• Монтаж запирающего устройства. К каркасу ворот приваривают задвижку типа «Гусь», в нижней части полотна приваривают трубки для стопоров.
• Монтаж петель. На установленные столбы приваривают петли, их ответные части привариваются на вертикальных частях рамы с внешней стороны.
• Защита от коррозии. Сварные швы зачищают, каркас и столбы покрывают грунтовкой по металлу, красят.
• Нарезка профлиста. Листы размечают, делают засечки с двух сторон, с помощью линейки или правила проводят через них прямую линию. Несколько раз сгибают-разгибают по линии, после чего аккуратно разрезают по сгибу. Листы должны быть чуть меньшего размера, чем каркас — примерно на 2-3 мм.
• Наполнение секций. Подготовленные листы укладывают на каркас створок и крепят к раме на саморезы. Готовые створки навешивают на столбы.

Монтаж откатных ворот

Рассмотрим монтаж самых популярных раздвижных ворот — консольных. Створка опирается на две роликовых опоры, вынесенные за проем. Сами ролики заводятся внутрь направляющей, расположенной в нижней части створки. Каретки располагаются на максимально большом расстоянии друг от друга, что позволяет им удерживать полотно на весу. Из-за этого ширина ворот будет больше проема в 1,5 раза, поэтому вдоль забора должно быть свободное место для отката полотна.

Для сборки и установки откатных ворот потребуются:

• для столбов — трубы с квадратным сечением 100х100 мм;
• для силового каркаса — прямоугольные трубы 60х30 мм;
• в качестве направляющей балки — стальной рельс;
• ролики с каретками, ловители;
• для наполнения створки — профнастил, саморезы по металлу;
• для заливки фундамента — арматура, цемент, песок, щебень.

Кроме материалов потребуется подготовить инструменты — сварочный аппарат, дрель, шуруповерт, болгарку, ножницы по металлу, уровень, лопату. Перед началом монтажа нужно начертить подробную схему. Это упростит расчет материалов и поможет избежать ошибок при монтаже.

Очередность монтажных работ:

• Фундамент. По ходу движения створки наполовину ширины проема роют траншею глубиной 1,5 м и шириной 0,3-0,4 м. На дне устраивают песчаную подушку толщиной 10 см. На рельс наваривают арматуру с горизонтальной обвязкой. Закладную опускают в траншею, выравнивают по горизонтали и по нулевому уровню, фиксируют распорками, траншею заливают бетоном.
• Установка опор. С помощью ямобура делают скважины глубиной 1,2 м для установки столбов, на их дно насыпают песок. Затем в скважины устанавливают опорные столбы и бетонируют.
• Сварка рамы. Каркас створки должен иметь идеальную геометрию, иначе ворота будут заедать и плохо двигаться. На ровной поверхности собирают и сваривают несущий каркас с противовесом, усиливают каркас ребрами жесткости. Прямые углы проверяют угольником, плоскостность каркаса — пузырьковым уровнем.
• Монтаж направляющей. Профиль выставляют горизонтально на ровную поверхность, сверху, точно посередине, устанавливают готовый каркас рамы и приваривают его к направляющей.
• Установка ворот. На закладную стоят роликовые каретки, таким образом, чтобы они находились на максимальном расстоянии друг от друга в рамках противовеса. Затем их пятки приваривают к закладной и накатывают на них каркас створки.
• Наполнение створки. Профлист крепят на саморезы с нахлестом в одну волну, последний лист обрезают ножницами до нужного размера.

Лучшие чертежи ворот и калиток из профнастила

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Основные виды ворот для дачных и загородных домов

• распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
• сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

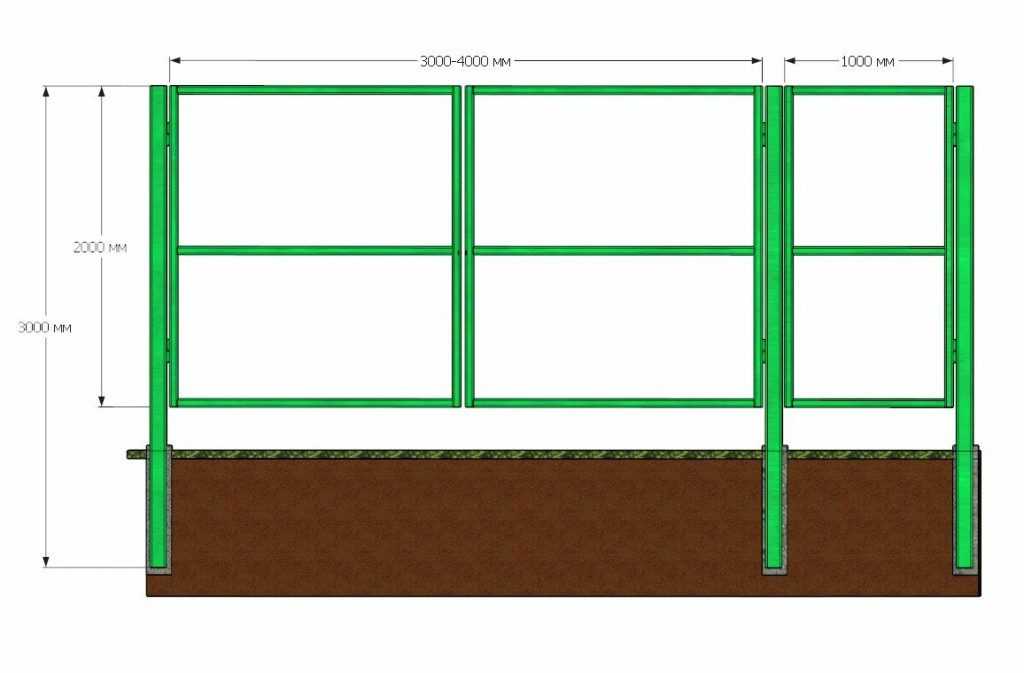

1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

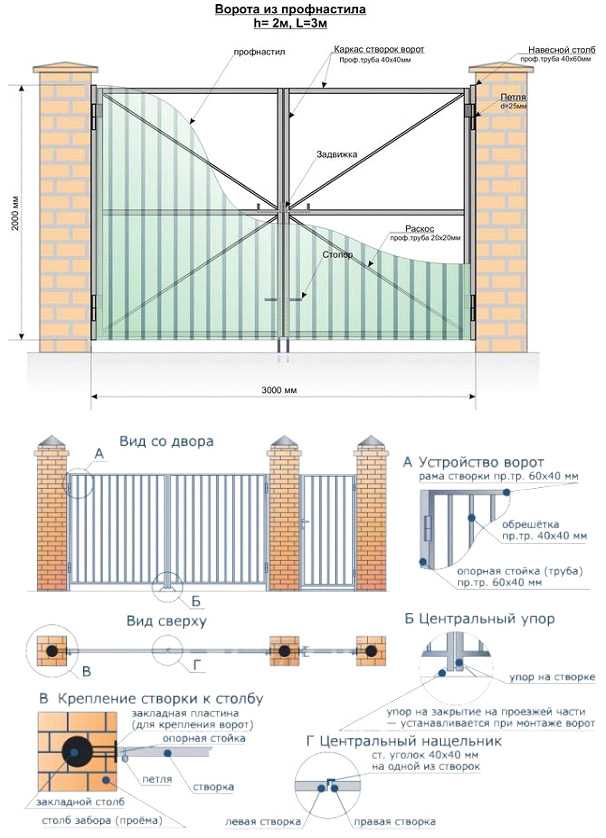

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

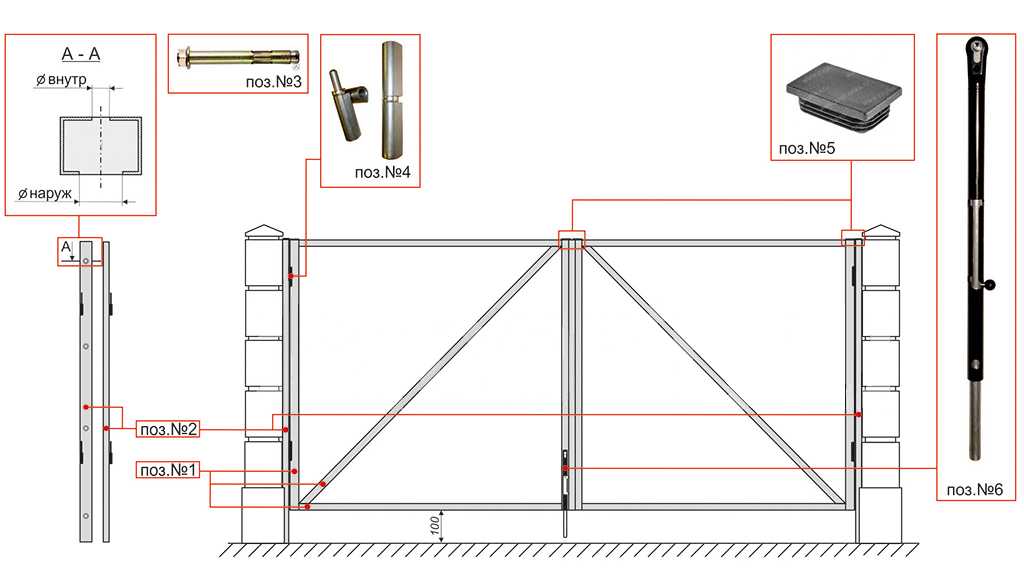

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например, 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.
