Какой бывает крепеж для кровли – крепление стропильной системы

Содержание:

Основой любой крыши, от которой зависит ее надежность и прочность, является стропильный каркас. От того, насколько качественно будут соединены все его конструкционные элементы, будет зависеть долговечность и эффективность кровли. В статье далее мы рассмотрим, какие бывают крепления стропильной системы кровли, и в каких случаях они применяются.

Схема стропильной системы

Создавая каркасную конструкцию, всегда нужно помнить, что в процессе эксплуатации она будет подвергаться ветровым, снеговым и температурным нагрузкам. А ведь еще она должна удерживать на себе обрешетку и кровельный пирог, которые имеют существенную массу. Поэтому важно правильно определиться, какой крепеж для кровли необходим в том или ином случае.

В конструкцию стропильного каркаса входят такие детали:

• брус мауэрлата;
• стропила;
• конек;
• прогоны;
• ендовы;
• рейки обрешетки.

Примечательно, что в процессе сборки каркасные конструкции применяются как деревянные, так и металлические крепежи. Каждый из них будет актуален в том или ином случае. Чтобы разобраться, когда и какое крепление стоит использовать, рассмотрим основные узлы, из которых состоит стропильная система.

Узловые соединения каркаса кровли

Основной узловой элемент всего каркаса – это мауэрлат. Он делается из толстой балки сечением 15×15 см и укладывается параллельно коньку на осях стен. Впоследствии на него будут опираться стропильные ноги. Главная задача мауэрлата заключается в перераспределении массы деревянных конструкций (стропильных ног и обрешетки), кровельного пирога и финишного покрытия на несущие стены и фундамент основного здания. Кроме того, на него будет приходиться основная нагрузка от ветра и атмосферных осадков. В связи с этим, крепление мауэрлата к несущим стенам должно быть максимально прочным.

Существует 2 способа фиксации мауэрлата на стенах:

1. По периметру здания большой площади в верхней части стен заливают армирующий пояс. В него через каждые 2 метра устанавливают металлические шпильки с резьбой М12. Впоследствии мауэрлат будут насаживать на эти шпильки, и затягивать шайбами с гайками. Если же дом будет небольшим, то балку мауэрлата можно не укладывать вовсе. Стропильные ноги будут крепиться непосредственно на вмурованные в стену шпильки.
2. Достаточно надежное соединение можно получить, если использовать стальную проволоку. Середину проволоки заводят под кирпичи за 3 ряда до окончания кладки. Длины проволоки должно хватить, чтобы прочно притянуть мауэрлат к стене. Как и в первом случае, таким способом можно закрепить стропила и без укладки мауэрлатной балки. Однако это создаст точечную нагрузку на стены, что может пагубно сказаться на их целостности.

Схема крепления стропил к балке мауэрлата бывает скользящей и жесткой. При этом все будет зависеть от типа стропильной конструкции (висячие или наслонные), а также формы крыши.

Стыковка стропил с мауэрлатом — крепеж пластинами, уголками

Узловые элементы при стыковке стропила с мауэрлатом выполняются из древесины, и могут быть такими:

1. Упор прямо в мауэрлат.
2. Зуб с упором и шипом.
3. Зуб только с упором.

Одинарный зуб для врубки выполняется при обустройстве крыши с крутыми склонами (более 35º). Тогда в мауэрлате вырезают гнездо, а в стропиле – зуб и шип, который предотвратит горизонтальное смещение ноги. Если у крыши уклон более пологий, то вырезают двойной зуб для врубки, однако, делают это очень редко.

Для облегчения работы в последнее время все чаще выполняется крепление стропил металлическими уголками, что еще и существенно ускоряет процесс. Кроме того, могут применять болты, скобы, пластины, хомуты и петли.

Зачастую выполняют крепление стропил жестким способом, забивая в мауэрлат гвозди под углом с обеих сторон. При этом гвозди скрещиваются внутри балки. Чтобы окончательно закрепить элемент, по центру вбивают третий гвоздь. Для жесткой фиксации стропильной ноги и предотвращения ее сдвигов в горизонтальной плоскости, используются металлические уголки для крыши, которые закрепляют по бокам.

При строительстве дома из бруса или оцилиндрованных бревен используется метод плавающего крепления. Это нужно, чтобы в процессе усадки деревянного здания каркас немного смещался и не повредил несущие стены. Следовательно, используются специальные уголки для крепления стропил, которые могут обеспечить подвижность. В них один из элементов закреплен жестко, а второй – может несколько смещаться.

Коньковый узел — крепление соединений

В верхней части стропилины могут стыковаться либо на коньковую балку, встык или с нахлестом.

Установка встык предполагает, что концы стропил обрезают под углом, совпадающим с уклоном крыши. На противоположном элементе выполняют точно такой же срез, но в обратном направлении. На месте стыковки в стропила забивают длинный гвоздь, который должен пройти насквозь через обе балки. Дополнительно при этом используются пластины для стропильной системы, которые придают стыку большую прочность. Это могут быть как деревянные, так и металлические накладки. Фиксация перфорированной пластины для стропил производится болтами или гвоздями.

При фиксации внахлест стропила будут соприкасаться своими боковыми ребрами. Принцип крепления при этом останется аналогичным первому варианту. Если же правильные ноги упираются в коньковый прогон, для их закрепления используются болты или шпильки на резьбе с шайбами.

В некоторых случаях стропильный каркас собирается из цельных ферм, обеспечивающих максимальную жесткость конструкции. При этом чтобы крыша могла выдерживать усиленную ветровую нагрузку, понадобится монтаж достаточного количества диагональных элементов. Раскосы и подстропильные ноги, которые входят в конструкцию каркаса, как раз и обеспечивают устойчивость фронтона. При монтаже раскоса нижняя его часть опирается на перекрытие, а верхняя – стыкуется с углом фронтона. Что касается подкоса, то его основная задача состоит в минимизации нагрузки на центральную часть стропил. Устанавливают подкос под углом 45º. Для его фиксации могут использоваться крепежные уголки для стропил, а также пластины или хомуты.

Разновидности металлических креплений и их характеристики

В старину для сборки каркаса крыши строители пользовались всевозможными деревянными креплениями – клиньями, нагелями, брусками и деревянными штырями, накладками, скобами. Однако в настоящее время при строительстве предпочтение отдают все-таки металлическим крепежам. На рынке стройматериалов можно подобрать самые разнообразные крепежные уголки для стропил, а также прочие детали, которые в значительной степени ускорят процесс монтажа каркаса, а также сделают его намного удобнее.

Для производства крепежных элементов обычно используется металл толщиной 1,5-3 мм, что придает изделиям достаточную прочность и выгодно выделяет его среди других материалов. Можно найти расходники самых разных размеров для любых целей.

Среди разновидностей держателя стропила можно назвать такие приспособления:

• перфорированная монтажная лента;
• опора для балок;
• пластины и накладки;
• опоры для бруса;
• уголок для стропильных соединений;
• крепления LK;
• уголки KP;
• кронштейны WB;
• саморезы;
• стропильная скоба;
• болты с гайками;
• вязальная проволока.

Стоит отметить, что приобретение крепежей с перфорированием гарантирует вам надежность фиксации любых стропильных элементов, под каким бы уклоном они не находились, а также обеспечит жесткость всей конструкции в целом. Такие крепления оборудованы специальными отверстиями для закручивания саморезов, шурупов и болтов, посредством которых и производится фиксация деревянных элементов между собой. Причем такие изделия можно обрезать под нужный размер.

Фиксацию крепежных деталей можно выполнять и гвоздями. Но их применяют только в условиях промышленного производства, когда есть возможность отогнуть конусовидную часть крепежа. Для таких работ используется оборудование, которое выполняет эту процедуру под давлением.

Угловые элементы KP производятся в большом количестве модификаций. Они позволяют минимизировать возможность срыва резьбы на болтах и деформации соединений во время естественной усадки каркаса. Такие детали можно закрепить на гвоздях или шурупах своими руками, никакие специальные станки не потребуются.

Зафиксировать несущую балку во время сборки перекрытий деревянного дома из бруса или оцилиндрованных бревен можно с помощью кронштейнов WB. В таком случае не нужно будет делать врезку на стропильной ноге, при этом ее несущая способность не снижается. Для фиксации крепежного элемента применяются анкеры, шурупы и гвозди.

Для того чтобы соединить балки со стропилами в подстропильной системе, предназначено крепление LK. По характеристикам оно практически не отличается от кронштейнов WB, однако, зафиксировать его можно только гвоздями или саморезами. Они широко применяются во время строительства бревенчатых срубов.

Подводя итоги, отметим, что крепежные элементы являются неотъемлемой частью строительства любой каркасной конструкции, в том числе крыши бревенчатого дома. От качества таких расходных материалов зависит устойчивость всей конструкции и продолжительность службы кровельного покрытия и пирога. В связи с этим, рекомендуем очень внимательно отнестись к процессу выбора креплений для стропил, чтобы избежать многих проблем в будущем.

Крепления для стропил повышенной прочности ✔️ Низкие оптовые и розничные цены на крепления для стропил от 15,44 руб/шт.

Крепеж для кровли – основа прочности и надежности



Конструкция кровли – прочное и надежное соединение всех элементов. Это обязательное условие для безопасности будущих жильцов.

При устройстве крыши применяются металлические крепления стропил следующих видов:

• уголки, решающие вопрос соединения прочно и основательно, а также увеличивают несущую способность конструкции крыши. Их применение не нарушает монолитность каркасных элементов. Прикрепление уголков производится шурупами или ершенными гвоздями;
• кронштейны – металлический крепеж для стропил, который крепятся к кровельной конструкции анкерами, шурупами, гвоздями;
• перфолента соединяет конструкционные элементы крыши с особой жесткостью и прочностью. Основное достоинство, коим обладает данный крепеж стропильной системы – регулировка размеров под нужную длину и ширину деревянных элементов;
• крепления LK или пластины для крепления стропил и балок чем-то похожи на кронштейны. Они изготавливаются в нескольких вариациях, которые зависят от размеров крепежа, что дает возможность подобрать крепежные пластины для стропил в зависимости от толщины бруса или обрешетки. Прикрепляются они шурупами, саморезами или гвоздями;
• скользящая стропильная опора закрытого типа PAZ – лучший вариант соединений при строительстве дома из дерева. Их применение позволяет избежать деформационной усадки крыши;
• перфорированные пластины для крепления стропил востребованы как надежные и прочные метизы не только при устройстве крыши, но и для других строительных работ.

Выбирая систему крепления стропил, необходимо обращать внимание на вид сопряжения – жесткое или скользящее. Жесткое сопряжение выполняется только в том случае, где есть уверенность в отсутствии усадки кровли и самого строения. Скользящее сопряжение актуально для построек икрыш, которые будут подвергаться естественной усадке. Кроме того, нужно учитывать качество исходного материала, который должен полностью отвечать требованиям ГОСТ. Только в этом случае выбор стропильного крепежа, отвечающего параметрам по прочности и сроку эксплуатации крыши, будетсделан верно.

Почему выбирают «Русконект»?

Интернет-магазин«Русконект» является надежным и проверенным поставщиком, предлагающим универсальное крепление для стропил, вне зависимости от типа и вида кровли. Представленный ассортимент металлических креплений для стропил – изделия от производителей, которые заслужили доверие у потребителя. Это многофункциональные стропильные крепления – скользящая опора PAZ в четырех размерах и перфорированный крепеж стропил LK в 8 типоразмерах.

Мы предлагаем купить крепления для стропил оптом и розницу, а также с доставкой. Цена на крепления для стропил зависит от объёмов закупки. Заказ можно сделать на сайте, заполнив виртуальную корзину. В каталоге подбирайте стропильный крепеж и воспользуйтесь выгодными условиями дисконтной программы. Для оптовых покупателей предлагаем скидки и бонусы.

По всем вопросам заказа обращайтесь к нашим менеджерам по контактным телефонам бесплатно по Российской Федерации.

Крепление стропил к балкам перекрытия крыши: установка, способы соединения

Во время возведения крыши, как и любой другой конструкции дома, нужно обращать внимание на все мелочи. От этого, так же как и от качества используемых материалов, будет зависеть прочность и долговечность всего строения. Например, крепление стропил к балкам перекрытия, как проводится подобная работа? Такая конструкция крыши, где используется такое соединение, встречается не так часто. Но если вам предстоит выполнить эту операцию, то знать все ее нюансы вы должны. Именно об этом и пойдет речь в статье.

Когда так поступают

Прежде чем рассмотреть вопрос о том, как производится соединение стропил с балками, следует разобрать с тем, когда такой способ крепления может понадобиться. При возведении крыши нужно внимательно относиться ко всем ее элементам. Но наиболее важным по праву считается вопрос о надежности стропильной системы. Именно этот компонент будет нести на себе все основные нагрузки.

Крепление стропил к балкам перекрытия можно проводить как в случае если дом деревянный, так и тогда, когда стены выполнены из кирпича или блоков (пеноблоков или подобных им). Но в каждом случае у такого соединения есть свои особенности, а именно:

• если крепление стропил двухскатной крыши к балкам перекрытия делается в деревянном доме, то такая конструкция получается достаточно прочной. Хотя в этом случае точечная нагрузка возрастает, тем не менее, это не влияет на прочность стен. Дело в том, что при строительстве используются длинные бревна или брусья. Балка перекрытия и стропила оказывает давление именно на них. В результате нагрузка равномерно распределяется по всей стене;
• дела обстоят по-другому, если дом кирпичный. В этом случае в местах соединения стропильной системы и балок перекрытия на стену оказывается слишком большое давление. Причем такая нагрузка является точечной. В результате такое опирание постепенно разрушает кирпичи верхнего ряда стен. Чтобы этого избежать, балки перекрытия нужно укладывать на мауэрлат, а потом к ним крепить стропила;
• практически тоже самое относится и к тому случаю, если стены выполнены из пеноблока или другого подобного материала. Стропильная система должна упираться на балки, которые укладываются на мауэрлат. И если в случае с кирпичным домом этим правилом (на свой страх и риск) можно пренебречь, то в дано ситуации так поступить нельзя.

Многие специалисты советуют использовать дополнительную защиту в случае, если дом из кирпича или блоков. Если вы решили произвести установку стропил крыши на балки перекрытия, то верхний ряд стен укрепляют армированным поясом. Для этого вначале делается опалубка. После этого укладывается арматура, и все заливается бетонным раствором. В этом случае точка, где происходит  опирание стропил на балки перекрытия, не будет разрушать стены.

Что может понадобиться

Установка стропил на балки перекрытия – это, чаще всего, вынужденная мера. Как уже было указано выше, лучше всего крепить стропила к мауэрлату. В этом случае вся нагрузка будет равномерно распределяться по периметру стены, что прибавит ей срок службы. Но если крепление стропил крыши будет все-таки проводится к балкам перекрытия, то следует к этому подготовиться.

В первую очередь вам следует запастись крепежными приспособлениями. Для такой работы чаще всего используются следующие материалы и элементы:

• стальные уголки;
• саморезы;
• стяжки из толстой проволоки;
• пластины;
• болты с гайками;
• кронштейны WB;
• крепежные элементы LK.
• разновидности усиленного уголка КР;
• монтажная лента перфорированная ТМ.

При покупке стоит очень внимательно отнестись к выбору. Стропила – эта важный элемент крыши. Поэтому их крепление должно быть надежным. В связи с этим при выборе приспособления и материалов нужно обращать внимание на их качество. Металлические элементы должны быть без следов ржавчины. Также крепежные элементы должны быть качественными. Лучше заплатить чуть больше, но зато получить надежное и долговечное крепление.

Конечно, не стоит забывать и про сами стропила. Тут к подбору материала нужно подойти ответственно. В первую очередь нужно провести расчет стропильной системы, чтобы узнать какое сечение вам понадобится. Для этого можно использовать специальные программы. В них вводятся данные о площади крыши, используемых материалах, о нагрузках и так далее. Результатом вычисления программ становятся сечение материалов и примерный чертеж мест крепления стропил.

После этого подбирается материал – это может быть как деревянный брус, так и доски. Тут нужно внимательно «изучить» материал. Доски или брус не должен иметь следов гниения, крупных сучков и трещин. Кроме того, древесина должна вылежаться. В этом случае в ней будет мало влаги, а значит, стропила не начнут коробиться со временем.

Жесткий способ

Крепление стропил на балки можно провести с использованием нескольких методов. Один из таких способов крепежа называется жестким. Такое крепление стропил к балке производится в следующей последовательности:

1. Вначале подготавливают балку. В ней необходимо вырезать выемку. Делать ее нужно с таким расчетом, чтобы глубина была не боле трети от толщины балки перекрытия. Также место крепления стропил должно быть не ближе двадцати сантиметров от края. В этом случае можно избежать скола балки.
2. Выемка делается в зависимости от используемого способа крепления стропил. Чаще всего используют два способа жесткого крепежа – это с одним или с двумя шипами. Если крыша дома имеет крутые скаты, то она будет испытывать меньшую снеговую нагрузку. В этом случае применяют способ крепления стропил с одним шипом. При меньшем угле наклона лучше использовать крепеж с двумя шипами. В этом случае стропила будут более надежно сцеплены с балками и смогут выдержать большие нагрузки.
3. Следующий шаг – это подготовка стропильных ног. В их нижней части нужно вырезать выступы, которые будут точно повторять выемки в балках перекрытия.
4. В обоих случаях, как с балкой, так и со стропилами, всю работу нужно проводить аккуратно. Нужно чтобы выступ совпал с выемкой. Чтобы облегчить эту задачу желательно заранее сделать шаблон.
5. Далее крепим стропила на свои места. Они устанавливаются в выемки. Но такое крепление стропил все равно не сможет выдержать нагрузки. Поэтому его усиливают гвоздями, вбитыми под углом. Кроме того, лучше использовать дополнительно металлические планки и уголки.

Есть еще одна рекомендация от специалистов по поводу крепления стропил к балкам перекрытия. Такие соединения нужно усиливать, обмотав кованой проволокой достаточного сечения. При этом она закрепляется на стене к заранее вмонтированным анкерам. В этом случае стропильная система крыши будет более прочной и долговечной.

Применяем болты

Способы крепления стропил к балкам достаточно разнообразные. Один из таких подразумевает использования болтового соединения. В этом случае работы по крепления стропил проводятся в следующей последовательности:

• первым делом на выступающем за пределы стены краю балки делают треугольный надрез. При этом его гипотенуза должна быть расположена под тем же углом, что и запил на нижней части стропил;
• Далее проводится сборка соединения. Для этого делают установку стропил на балку перекрытия в сделанный ранее надрез. Место крепления усиливают гвоздями, вбитыми под уклоном, их необходимо использовать не менее трех штук;
• Для следующего этапа вам понадобится дрель и толстое сверло по дереву. Ее сечение должно быть чуть больше (на несколько миллиметров) чем сечение используемого болта. С помощью дрели делается сквозное отверстие. Ее располагают под углом девяносто градусов  относительно плоскости стропил;
• После этого в отверстие вставляют болт. При этом он должен проходить снизу вверх. На него нужно надеть шайбу. После этого болт закрепляют с помощью гайки.

Такое крепление стропил к балке некоторые специалисты считают более надежным. К тому же такой способ более легкий. В таком креплении не нужно вырезать в балке и стропиле сложные выемки и выступы.

Но и тут есть один нюанс. Чтобы крепление было надежным и долговечным, необходимо выбирать болт, шайбу и гайку из хорошей стали, способной противостоять коррозии. Так же прежде чем крепить, все металлические элементы желательно обработать специальным покрытием. Можно поступить и проще. Место крепления красят.

Некоторые рекомендации

Какой бы способ вы не использовали, следует помнить о некоторых правилах. Крепление стропил будет надежным, если:

1. При монтаже использовались качественные материалы. Причем это относится не только к самим стропилам и балкам. Качественными должны быть и материалы, которые вы используете для крепежа (болты, скобы, хомуты, саморезы и так далее).
2. Не следует спешить. Установка стропил и их крепление должно проходить строго с соблюдением технологии.
3. Все используемые запилы нужно выполнять аккуратно и делать это нужно так, чтобы выступы на стропилах строго совпадали с выемками на балках перекрытия.

Для облегчения работы лучше сделать шаблон. Он выполняется при креплении первого стыка стропил. Далее по такому шаблону все выемки и выступы будут одинаковы. В результате крепить будет легче, и работа пройдет быстрее.

Стоит помнить, что возведение крыши – эта работа сложная. Тут важно наличие опыта. Если вы делаете это впервые, то лучше заранее проконсультироваться со специалистом. А если нет вообще никакого опыта в работе с деревом, то крепить стропила к балкам перекрытия лучше доверить профессионалу. В этом случае крыша дома будет надежной и долговечной и не доставит вам хлопот при эксплуатации.

Видео по теме:

Посмотрите еще статьи:

Крепеж для деревянных балок (скоба для крепления) от 220 руб

Выгодное предложение от «Крепёж Мастер» на покупку креплений для балок.

Ваша ЭКОНОМИЯ 3-5 % , т.к цены снижены. Доставка в регионы РФ.

+ БЕСПЛАТНАЯ доставка по Москве при заказе от 20000 р.

Показывать:
12
24
36
72

Сортировать:
По умолчаниюЦена ↑Цена ↓По имени (A — Я)По имени (Я — A)

В малоэтажном строительстве, а также при возведении деревянных домов крепление балок используется повсеместно. Именно этот крепеж позволяет создавать стропильные системы, выполнять перекрытия короткими прогонами и не только. В «интернет-магазине «Крепеж-Мастер» вы сможете купить крепление балок разных видов для создания прочных, надежный конструктивных элементов.

Ключевые достоинства

крепления балок

В отличие от большинства устаревших технологий этот тип крепежа характеризуется:

• простотой и скоростью монтажа;
• отсутствием необходимости затрагивать несущие балки в процессе работ;
• возможностью использовать стандартные инструменты;
• сокращением расходов на дополнительные материалы: анкера, гвозди, шурупы и пр.

Кроме того, у мастеров, использующих такой тип крепления, есть возможность самостоятельно отрегулировать, на какой высоте будут располагаться перекрытия. Это существенно увеличивает точность монтажа балок в целом.

Перфорированные крепления балок перекрытия обеспечивают значительный уровень жесткости узлам, позволяет снизить временные и финансовые затраты на монтаж. Изделия изготавливаются из прочной стали.

Основные виды

крепления балок

1. Крепеж открытого типа.
2. Усиленные опоры.
3. Раздельный крепеж.
4. Внутренние крепеж.

Для работы с досками и брусом малого сечения используются специальные легкие крепления балок.

В каталоге метизы разных типов имеют специальные обозначения:

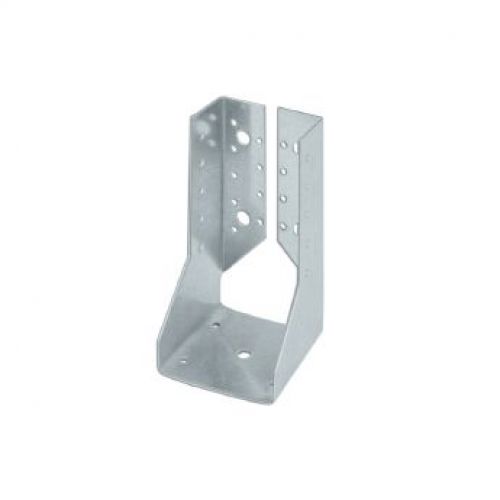

• открытый крепеж — WB;
• закрытый элемент — WBZ;
• элемент для легких опор — WL;
• крепления раздельного типа — WBD;
• усиленный метиз WBP и пр.

В зависимости от размеров крепежа отличается и количество гвоздей и шурупов, необходимых для его монтажа. Отверстия в креплении балок могут быть разного диаметра. Чем больше точек закрепления элемента, тем большую допустимую нагрузку он способен выдерживать. Подобрать изделия в нашем магазине вам при необходимости помогут наши менеджеры.

Купить крепление балок по доступным ценам

Интернет-магазин «КрепежМастер» осуществляет поставки качественной продукции только от проверенных производителей. Все представленные в данном разделе каталога крепежные элементы имеют сертификаты качества и полностью соответствуют требованиям ГОСТ.

Обеспечим оперативную доставку продукции по выгодным оптовым ценам в любой регион России в оптимальные сроки! Оформить заказ вы сможете онлайн в любое удобное для вас время.

Крепление стропил к мауэрлату — как выполнить правильно?

Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома.

От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату.

Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: немного «матчасти»

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами.

Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла.

Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

• Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
• Соединение первой степени подвижности – балка может вращаться по кругу.
• Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
• Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

О типах крепежа стропилин к основе

Поговорим о современных крепежных элементах.

Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр.

Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

Такие крепежи для стропильной системы используют чаще всего:

Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.

Жесткие соединения: когда они необходимы

Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.

Неподвижные узлы, закрепляемые с запилом

Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:

Или же длинными саморезами:

И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:

Жесткие узлы без заруба стропил

Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:

Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин).

Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны.

Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.

Когда нужно делать подвижные соединения?

Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр.

Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно.

Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).

Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли.

Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками.

Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.

Что представляет собой скользящее крепление?

Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:

Вот какие виды скользящих опор бывают:

Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем.

Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше.

Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.

Как правильно закрепить стропила к балкам?

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

1. Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
2. Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Крепление стропила к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.

Мастер-класс по монтажу мауэрлата:

II. Создание запила

Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.

III. Установка стропил на мауэрлат

Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:

• Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
• Сквозные болты или шпильки + опорный брус под укос стропилины.
• Анкера или болты + уголки или стальные пластины и пр.

Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений.

Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле.

В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.

• Также рассмотрим один из дедовских способов — крепление скобами:
• И в завершение предлагаем посмотреть видеоролик:

В чем секрет качества стропильной системы: три главных правила мастера

• Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
• Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
• Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.

Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье.

А пока, желаем вам добротных материалов, легкой работы и хороших помощников!

Источник: http://small-roof.com/montazh/kreplenie-stropila-k-mauehrlatu.html

Крепление стропил к мауэрлату двухскатной крыши: узел опирания

Надёжность всей кровли зависит от правильности выполнения монтажных работ. Основными элементами конструкции считаются стропильные ноги.

Для придания устойчивости элементы закрепляются при помощи боковых раскосов, металлического уголка или скоб. Балки соединяются между собой в коньковой части перекрытия, внизу происходит крепление стропил к мауэрлату. Элемент выдерживает максимальную нагрузку, для его изготовления используются пиломатериалы с сечением 15 × 15 или 20 × 20 см.

Особенности стропильных систем

Вариант установки стропил зависит от расположения стен жилого здания. Каждая из конструкций имеет свои стягивающие детали или подпорные элементы.

Наслонные

Рассматриваемая система устройства кровли отличается наличием нескольких дополнительных точек крепления, кроме опоры на несущие стены. Использование такой схемы позволяет снять часть нагрузки из ограждающих конструкций.

В качестве дополнительных подпорок здесь используются боковые стойки, а также дополнительные элементы (бабки), которые фиксируют конёк. Брусья применяются в качестве затяжек, что позволяет уменьшить нагрузку на несущие стены здания.

Наслонная система стропил закрепляется на мауэрлате при помощи гибких связей. Это позволяет обеспечить целостность кровли во время усадки или деформации несущих стен. Подобный способ крепления стропил к мауэрлату идеально подойдёт для новых жилых зданий. Ограждающие конструкции новых домов непременно просядут под воздействием грунтовых вод или резких перепадов температуры.

Висячие

Висячая система получила своё название благодаря отсутствию дополнительных опорных точек. Стропильные ноги опираются на несущие стены. Балки будто нависают над зданием, вся нагрузка от крыши будет равномерно распределена по лежачему брусу, мауэрлату. Висячие стропила закрепляются при помощи жёстких связей, ведь каркас кровельной конструкции опирается только в двух местах здания.

Висячая схема расположения стропил считается распорной, она оказывает значительные нагрузки на несущие стены.

Чтобы снять часть усилий, используются дополнительные детали, такие как затяжки, ригели, подкосы или бабки. Элементы позволяют равномерно распределить усилия, подтягивают конструкцию к коньку.

Ригели связывают стропильные ноги, их устанавливают в запилы параллельно к балкам перекрытия.

Расчёт установки стропил

При расчёте стропильной системы делается упор на надёжность и прочностные характеристики конструкции. Необходимо выбрать правильный шаг между балками. Параметр рассчитывают по расстоянию между опорными точками и сечению брусков, а также схеме изготовления кровли.

Таблица расчётов

Расстояние между стропилами (см)
Длина стропил (см)

300
350
400
450
500
550
600

60	4×15	4×17,5	5×15	5×15	5×17,5	5×20	5×20
90	5×15	5×17,5	5×20	7,5×17,5	7,5×17,5	7,5×20	7,5×20
110	7,5×12,5	7,5×15	7,5×17,5	7,5×17,5	7,5×20	7,5×20	10×20
140	7,5×15	7,5×17,5	7,5×20	7,5×20	7,5×20	10×20	10×20
175	10×15	7,5×20	7,5×20	10×20	10×20	10×25	10×25
215	10×15	10×17,5	10×20	10×20	10×25	10×25

Создание запила

Фиксация балок без запила применяется для скользящего соединения. Уголок для крепления стропил к мауэрлату позволяет надёжно закрепить балки. Способ фиксации не позволяет конструкции кровли выдерживать значительные нагрузки, поэтому его используют для перекрытия четырехскатной крыши с небольшими пролётами.

Получить надёжный узел опирания можно при помощи пропила или блокирующего зуба. Врезку делают в стропильной ноге на четверть толщины изделия. На практике применяют несколько вариантов устройства запила:

1. Жёсткое крепление – работает на сжатие внутренней стороны опорной балки.
2. Подвижное крепление получают в том случае, когда зуб образуется на внешней стороне бруса (чтобы стропила не смогли соскользнуть из мауэрлата, их дополнительно закрепляют скобами или уголками).
3. Вместо запила может использоваться упорный брус, который прибивают к балке.

Важно! Запил необходимо делать на стропильных ногах, а не мауэрлате. Вырезы на этой конструкции только ослабят опорный брус.

Установка стропил

• Монтаж стропил начинают с установки мауэрлата.
• Прогон прикрепляется к стенам при помощи анкерных болтов. Крепят стропила к мауэрлату двухскатной крыши в следующей последовательности:

1. Делают шаблон будущей конструкции стропильных ног. Для этого достаточно соединить одинаковые по длине доски гвоздём.
2. Получившееся изделие закрепляют в местах фиксации стропильных ног. Фиксируют положение «ножниц» при помощи ещё одной доски, которая идёт параллельно балкам перекрытия. Это поможет зафиксировать угол конструкции.
3. Делают ещё один шаблон из листа фанеры. С его помощью определяют величину зарезки балок в местах опирания на мауэрлат.
4. При помощи ранее изготовленных шаблонов делают монтажные запилы и соединяют брусья под необходимым углом, что позволяет получить стропильную ферму.
5. Поднимают фермы на крышу и закрепляют на мауэрлате. Работу начинают из установки крайних конструкций. Далее в верхних частях ферм забивают по гвоздю и натягивают шнур. Верёвка станет ориентиром для установки последующих ферм. Остальные стропила устанавливают на расчётном расстоянии, но не менее 60 см между соседними балками перекрытия.

При необходимости фермы дополнительно закрепляют ригелями, подкосами и подпорками. Конёк фиксируют на специальных опорах при помощи промежуточных и диагональных стропил.

Рекомендации по креплению

При установке балок необходимо соблюдать следующие правила:

1. При использовании шпилек и болтов подкладывают под них шайбы. Это позволит повысить прочность соединения стропильных ног.
2. Стропила к мауэрлату часто крепят при помощи специальных уголков. Их закрепляют гвоздями или саморезами нужной длины.
3. Запил стропил к мауэрлату делают на 1/4 его толщины. Нарушать целостность пиломатериала не рекомендуется, ведь он должен выдерживать значительные нагрузки. Жёсткое крепление чаще применяется для висячей системы.
4. Фиксация стропил и мауэрлата гвоздями или саморезами не позволяет добиться желаемого результата. Для устройства надёжного соединения применяется металлический уголок с несколькими отверстиями на полочках.
5. При установке стропил на кирпичные или газобетонные стены брусья закрепляют на мауэрлате с использованием скользящего крепежа. Метод особенно актуален для конструкций с тяжёлым кровельным материалом.

Важно! Только правильный расчёт сечения балок, подбор шага между стропильными ногами и грамотная фиксация крепёжных узлов позволят увеличить срок эксплуатации кровли.

Жёсткое крепление

Крепёж считается одним из самых надёжных, он выполняется за счёт врубки на балках или закрепления подпорных брусков.

Если строители применяют метод врубки, не стоит переживать о возможном изменении скатного угла, но плоскость стропил должна находиться на одном уровне. Перед проведением работ необходимо снять контрольные замеры.

Запилы делают на каждой балке отдельно или по заранее изготовленному шаблону, всё зависит от положения мауэрлата.

Шаблон делают из куска фанеры, отрезка доски или плотного картона. На заготовке проводят линию параллельно нижней кромке на 1 см от высоты бруса.

На балках проводят такую же параллельную черту и перпендикуляр в месте прилегания изделия к мауэрлату. Глубина будущей зарубки не должна превышать третьей части ширины стропила.

Прикладывают шаблон к торцевой части мауэрлата, определяют угол положения стропила и проводят необходимые линии на заготовке, вырезают ненужную часть.

Проверяют готовый шаблон на разных участках мауэрлата, прорезь должна совпадать с лежачим брусом. Если это так, то определяют точки соприкосновения стропильных ног с мауэрлатом, совмещают параллельные линии и наносят разметку на пиломатериал. Делают зарез при помощи ножовки или бензопилы. Работу необходимо проводить с особенной аккуратностью, чтобы не сделать лишний запил.

После пропила прямой линии делают угловой срез. Операцию рекомендовано проводить при помощи острого топора. Сруб несколько раз проверяют на совмещение мауэрлата с вырезом на шаблоне. Ферму устанавливают в нужном месте и закрепляют скобами. Положение каждой стропильной ноги дополнительно фиксируют раскосами. Элементы убирают после монтажа обрешётки.

Нашивка бруска

В небольших по размеру каркасных зданиях запил стропил может не потребоваться. Углубление в балке заменяет упорный брусок, который закрепляется на изделии при помощи гвоздей. Надёжность этого способа зависит от качества проведённых работ. Операции выполняют в следующем порядке:

1. Устанавливают стропила и фиксируют их положение при помощи раскосов.
2. Отрезают кусок доски (от 50 см), определяют угол наклона ската и закрепляют доску к балке. Для этого используется металлический уголок и шурупы нужной длины, шпилька или болт с гайками и шайбами. При отсутствии прочного и надёжного пиломатериала закрепляют две тонкие доски на обеих сторонах балки. Дополнительные крепления в таком случае не потребуются.

Совет! При установке каждой последующей фермы надо ориентироваться по направлению шнура, контролировать положение конька и нижней части балок.

Скользящий

Если крышу устанавливают на срубе, практикуется крепление стропил без мауэрлата. Вместо этого элемента используются несущие стены здания. Деревянная постройка даёт усадку, что может привести к деформации кровли, появлению прогибов и перекосов. Чтобы этого не случилось, используется скользящий метод закрепления стропил.

Работу проводят в следующем порядке:

1. Проводят монтаж крайних ферм, фиксируют их положение при помощи раскосов и натягивают шнур.
2. Покупают специальные фиксаторы (они должны соответствовать ГОСТу), определяют места их установки.
3. Снимают часть лежачего бруса, что позволит увеличить площадь соприкосновения стропил с мауэрлатом.
4. Укладывают балки в посадочные места и устанавливают крепежи.

Если кровельная конструкция шатается, дополнительно усиливают фермы раскосами и подпорками. Эти требования справедливы и для односкатной крыши.

Наслонный метод

Способ закрепления балок применяется во время ремонта, если не хватает длины пиломатериалов. Работу проводят в следующем порядке:

1. Определяют угол ската.
2. Вычисляют длину стропила от конька к мауэрлату.
3. Делают зуб с запилом или прибивают к балке упорные доски.
4. Проводят дополнительную фиксацию ферм к мауэрлату скобами или уголком с саморезами.



На завершающей стадии работ делают кобылки для карнизов, проводят монтаж обрешётки. По завершении этого процесса дополнительные раскосы, которые удерживают фермы, можно снять.

Оценка статьи:

Загрузка…

Источник: https://DrevoGid.com/stroitelstvo/dom/krysha/kreplenie-stropil-k-mauerlatu.html

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Устройство стропильной системы – базовая часть работ по созданию крыши. От того, насколько грамотно и качественно изготовлены все элементы, как они подогнаны друг к другу и закреплены, зависит нагрузочная способность и долговечность конструкции в целом.

Что такое мауэрлат и зачем он нужен в стропильной системе

Прежде чем разбираться, как выполняется крепление стропил к мауэрлату, необходимо уточнить, что понимается под этими терминами.

Мауэрлат – это опорный брус по всему периметру здания. В бревенчатых и брусовых конструкциях мауэрлатом может быть крайний верхний венец сруба или отдельно закрепленный брус (бревно) меньшего сечения. В постройках из природного или искусственного камня опорный брус укладывается поверх кладки или монолитной стены и крепится к ней.

В зависимости от выбранного для крыши в целом материала мауэрлат может быть деревянным или металлическим. В обоих случаях брус обязательно защищают от действия влаги – конденсата – с помощью гидроизоляционных материалов. На иллюстрации ниже мауэрлат показан коричневым цветом.

Этот конструктивный элемент может быть сплошным (по всей линии стены) или состоять из отдельных кусков бруса, подкладываемых под стропильные ноги.

Стропила– несущие элементы конструкции скатной крыши. Фактически это комплекс деталей, состоящий из стропильных ног – наклонных балок, опирающихся на мауэрлат, вертикальных стоек и подкосов. Дополнительно в комплекс могут включаться подстропильные балки, которые связывают стропильные ноги внизу, и кобылки – накладные элементы на стропильные ноги для увеличения свеса крыши.

В верхней части стропила связываются коньком – горизонтальной балкой увеличенного сечения, которая держится на вертикальных стойках и разделяют крышу на отдельные скаты. Соответственно, стропила крепятся одним концом к коньку, а вторым «ложатся» на стены здания, передавая нагрузку через мауэрлат.

В зависимости от того, как передается нагрузка от стропил – только на конек и мауэрлат или же дополнительно на промежуточные опоры – различают стропила висячие и наслонные.

В первом случае опора каждой стропильной ноги идет на две точки – в местах крепления к коньку и к мауэрлату. Такой способ хорош при небольших пролетах (до 4,5 метров) и при отсутствии внутренних несущих стен.

Если же несущие стены есть и на них можно смонтировать промежуточные опоры, получается второй тип стропил – наслонные. В зависимости от того, сколько промежуточных опор используется (одна, две или больше) пролет между коньком и внешней стеной дома может составлять 6 и более метров.

Способы крепления стропил к мауэрлату и стойкам в деревянной крыше

Поскольку стропильные системы из дерева наиболее популярны в частном и малоэтажном строительстве, в основном мы будем рассматривать способы соединения элементов именно для деревянных конструкций.

Различают два основных вида соединений: методом врубки без дополнительных соединительных деталей и соединение с помощью крепежа. Также используются комбинированные способы – врубка с дополнительным крепежом.

Еще одно существенное различие: узлы соединений могут быть жесткими и скользящими.

В первом случае стропильная нога не может смещаться относительно мауэрлата даже на несколько миллиметров, что, с учетом температурной и влажностной деформации дерева, может привести к повреждению стропильной системы в целом. Скользящие узлы креплений допускают небольшие смещения для компенсации этих деформаций.

Ниже представлены два варианта крепления – только с врубкой (запилом) и с дополнительным крепежом.

В обоих случаях обеспечивает жесткое, неподвижное положение балки. Следует заметить, что при врубке (запиле) без металлических соединительных деталей небольшая свобода перемещений все же остается – это связано с тем, что и стропило, и мауэрлат изготовлены из дерева и деформируются под действием влажности и температуры одинаково. Металлические скрепы лишают их такой возможности.

Крепление стропил к мауэрлату при использовании металлических скреп может осуществляться с одной степенью свободы или двумя.

Как видно из приведенной схемы, для одной степени свободы (то есть незначительного поворота стропильной ноги под действием нагрузок на кровельное покрытие) используется жесткое крепление в виде запила и уголка, а для двух степеней применяется ползун или уголок с креплением на один гвоздь. В этом случае стропильная нога может не только поворачиваться, но и немного смещаться вдоль своей оси.

При этом, в зависимости от того, какие элементы соединяются, используется разное количество гвоздей и способ их забивки – под прямым углом или на косую.

Скрепляемые детали	Минимальное количество гвоздей	Минимальная допустимая длина, мм	Как забивать
Стропила к коньку	3…4	60…80	Через конек в торец стропильной ноги или на косую
Балки чердачного перекрытия или стропила к мауэрлату (обвязке)	2…3	На косую
Затяжки и связи к стропилам	3	Под прямым углом

• Важно: при забивании гвоздей с обоих сторон они должны идти навстречу друг другу, фактически перекрещиваться внутри балки или мауэрлата.
• Ниже представлены варианты с запилом или без, но с использование металлических пластин и уголков, а также болтов, хомутов и других металлических крепежных деталей.
• В зависимости от того, сколько гвоздей используется для крепежа и как они забиваются, можно при одном и том же варианте узла крепления получить одну или две степени свободы.

Вариант соединительного узла	Для одной степени свободы	Для двух степеней свободы
А	Три гвоздя с каждой стороны в стальной уголок	По одному гвоздю в стальной уголок или вовсе без прибивания
Б	Деревянные накладки фиксируются к мауэрлату с помощью стального уголка тремя гвоздями. Другой вариант – пробой через деревянный брусок	Деревянные накладки прибиваются без уголка, по одному гвоздю с каждой стороны
В	Стальной уголок креплением на три гвоздя	По одному гвоздю в уголок или без прибивания
Г	По три гвоздя через стальной уголок или напрямую стропило к мауэрлату	Смещение невозможно из-за треугольного запила
Д	Смещение возможно при отсутствии опорного деревянного бруска
Е	Смещение возможно при отсутствии запила

1. Размеры запила на стропильных ногах и продольных балках чердачного перекрытия определяются международными строительными правилами для одно- и двухэтажных жилых домов (International Residential Code for One- and Two- Family Dwellings 2012).
3. Вот так будет выглядеть та же схема при переводе на отечественные единицы измерения.

Фактически запил стропил к мауэрлату выполняется не больше чем на четверть высоты сечения балки. Частично его можно заменить использованием опорного деревянного бруска (крайнее фото справа).

Порядок крепления стропил к мауэрлату двухскатной крыши

Чтобы установка прошла максимально быстро и просто, без ошибок, стоит придерживаться определенного порядка действий.

1. Уложить стропильную ногу на конек и мауэрлат для определения угла подрезки балки.
2. Наметить линию обрезки.
3. Отпилить фрагмент стропильной ноги.
4. Уложить стропило на место с подшивкой опорного бруска при необходимости.
5. Выполнить соединение стропил над коньком. Это можно сделать со смещением балок так, чтобы они соединялись внахлест, или скрепить балки встык, наложив дополнительную связь.

Если установка производится так, чтобы вверху стропильные ноги не просто опирались на конек, а имели запил, последовательность работ немного меняется. После обрезки первого стропила под упор на мауэрлат и выполнения запила под конек эта деталь используется как шаблон для всех последующих. Стропила при этом заходят друг за друга, обрезаются после закрепления всех балок.

• При выполнении запила на нижнем конце стропила поступают аналогично – подгоняют одну балку и используют ее как шаблон для других.

После первичной установки каждая стропильная нога дополнительно закрепляется металлическими фиксирующими элементами – гвоздями, шурупами (обязательно с использованием металлических шайб!), скобами, хомутами и так далее.

Крепление стропил односкатной крыши к мауэрлату

При односкатной крыше конек как таковой отсутствует, стропила с двух сторон опираются на мауэрлаты, расположенные на разной высоте для получения нужного угла ската.

При этом пролет стропил часто оказывается больше, чем допустимо из условий прочности балок. Соответственно, в односкатных крышах монтируются дополнительные опоры и/или раскосы (подстропильные ноги).

Крепить стропила к стойкам и мауэрлату можно любым из описанных выше способов, учитывая необходимость создания жестких связей – максимум с двумя степенями свободы. Скользящие фиксаторы здесь применяются редко, в основном опирание стропил на мауэрлат закрепляется уголками и пластинами так, чтобы получилась только одна степень свободы.

Сложные крыши

Чем больше скатов и, соответственно, их пересечений имеет крыша, тем больше усложняется стропильная система. Так, в многощипцовых конструкциях часть стропил опирается не на конек (прогон), а на балку ендовы. Такие балки называются накосными стропилами ендовы, их необходимо подгонять по месту и жестко скреплять для предотвращения перекоса конструкции в целом.

Для вальмовой крыши используются не только прямые (расположенные под прямым углом к коньку и мауэрлату), но и диагональные стропила – по линиям пересечения скатов. На них опирается часть прямых стропил. Здесь также оптимален жесткий узел крепления.

В шатровых крышах большая часть стропил является именно диагональными, и все прямые (нарожники) опираются на них. За счет этого особенно важна точная подгонка запилов и усиленные крепления.

В арочных крышах вместо прямых балок стропил применяются изогнутые шпангоуты, собранные из отдельных ламелей. Количество вертикальных стоек при такой конструкции заметно возрастает, поскольку необходимо более равномерно распределить нагрузку по изогнутому составному элементу. Опирание таких арочных стропил только жесткое, с запилом.

Заключение

Любая стропильная конструкция – от простейшей до самых сложных – требует внимательного отношения к расчетам балок на прочность, соблюдения правил подготовки материала и точного выдерживания размеров элементов. Только в этом случае крыша приобретает необходимую нагрузочную способность, сопротивляемость ветровым и снеговым нагрузкам, прочность и долговечность.

Источник: https://stroy-okey.ru/house/roof/kreplenie-stropil-k-mauerlatu-opiranie-zapil-i-soedinenie/

Способы крепления стропил к мауэрлату

Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Основные крепежные элементы

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж :

• проволочные стяжки;
• уголки;
• пластины;
• кронштейны WB;
• уголок КР;
• крепежные элементы LK;
• саморезы;
• гвозди;
• перфорированная монтажная лета ТМ;
• болты, шпильки в комплекте с гайками и шайбами.

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется.

Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат.

Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками.

Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения .

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима.

Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками.

Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен.

В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса. Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально.

Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб.

Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами.

Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая :

• в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
• стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
• дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом :

• стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
• по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
• по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
• готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся :

• модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
• модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
• модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Установка стропил на мауэрлат: полезные советы

Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции. Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа :

• важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
• используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.

Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.

Подробно ознакомиться с тем, как правильно крепить стропила к мауэрлату, можно благодаря тематическому видео.

Источник: http://krovlya-mp.ru/sposoby-krepleniya-stropil-k-mauerlatu.html

Крепление стропил: способы фиксации и соединения стропильных ног

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2.

Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным.

Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Основные элементы стропильного каркаса

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами.

Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек.

Существует две основных разновидности стропил:

• Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
• Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату.

Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги.

Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Стропильная система двухскатной кровли

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность.

Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии.

Опытные мастера выделяют типы соединений в конструкции кровли:

1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Основные соединительные узлы стропильного каркаса

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру.

Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений.

Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

• С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.
  Крепление с помощью уголкаф
• С помощью металлических накладок. Для соединения элементов стропильного каркаса также используют перфорированные стальные накладки, которые позволяют выполнить их фиксацию без изготовления запила в мауэрлате или стропилах, благодаря чему сохраняются их высокие прочностные качества.
  Фиксация стропил с помощью металлических накладок
• С помощью «чурок». Чурками называют небольшие брусочки квадратного сечения, которые устанавливаются между стропилами и коньковым прогоном или мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.
  Фиксация с помощью деревянных накладок
• С помощью скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном или мауэрлатом – использование подвижных креплений, которые в быту называют салазки или ползуны. За счет их подвижности можно компенсировать изменение размеров элементов, которое происходит в процессе усадки.
  Фиксация с помощью подвижных креплений

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются.

Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу.

Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.

Скользяща стропильная система

Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату.  Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

• Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
• Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Крепежные элементы для фиксации стропил
Различные способы крепления стропильных ног

Видео-инструкция

Источник: https://krovlyakrishi.ru/stropilnaya-sistema/stropila/kreplenie-stropil.html

Как крепить стропила к балкам перекрытия: подробная информация

Стропильные ноги могут фиксироваться к мауэрлату или балкам потолочного перекрытия.

Как крепить стропила к балкам перекрытия

Конкретное решение принимается с учетом индивидуальных архитектурных особенностей строения. Какие отличия имеют оба способа крепления стропилин?

Тип крепления стропилин	Эксплуатационные характеристики
К мауэрлатам	Такой метод чаще всего используется на строениях из кладочных материалов и с бетонными чердачными перекрытиями. Мауэрлаты устанавливаются на несущие фасадные стены домов, при необходимости изготавливается специальный армирующий пояс для усиления опорной площадки стропильной системы. Преимущества: возможность увеличить высоту чердачного помещения за счет подъема армированного пояса по периметру строения. Недостатки – большая распирающая нагрузка на фасадные стены.
К балкам перекрытия	Рекомендуется применять в тех случаях, когда несущие стены не отличаются большими показателями устойчивости. Стропила крепятся только к балкам в легких каркасных домах из ОСП плит. Крепление к балкам перекрытия позволяет не только снимать распирающие нагрузки с фасадных стен, но и более равномерно распределять их по периметру строения. Еще одно преимущество – за счет нескольких дополнительных упоров стропильной системы можно облегчить конструкцию и сделать ее более устойчивой. Это уменьшает сметную стоимость строительства дома. Балки перекрытия можно выносить за периметр дома на значительную величину, а упор стропильных ног на эти конструкции увеличивает площадь чердачного помещения.

Есть один очень важный момент, который следует учитывать во время проектирования такого типа стропильной системы. Расстояние между балками перекрытия и стропильными ногами должно быть одинаковым, а этот параметр зависит от нескольких факторов.

1. Максимальная нагрузка на кровлю. Имеются в виду снеговые и ветровые нагрузки и вес кровельных материалов. Чем больше нагрузка, тем прочнее должна быть стропильная система. Выдерживается эта зависимость за чет трех факторов: уменьшение шага ног, увеличения размеров пиломатериалов, используемых для изготовления стропильной системы, и увеличения количества дополнительных раскосов, прогонов и упоров. Если шаг ног не может изменяться, то проектировщики дома могут изменять только два параметра для математических расчетов максимальных нагрузок.

   Особенности снеговой нагрузки

2. Тип потолка и кровли. В зависимости от назначения строения они могут быть теплыми, теплым только потолок или теплой только крыша. Все утеплительные материалы имеют стандартную ширину, что позволяет ускорять работы и уменьшать количество непродуктивных отходов. Соответственно, расстояния между стропилами и балками перекрытия также должны быть стандартными. Это требования ограничивает возможности подбора материалов изготовления и использование схем крепления стропильных систем.

   Пример пирога теплой кровли

Решение о типе фиксации стропильных ног должно приниматься профессионалами на стадии проектирования дома. Следует помнить, что стропильная система считается не только одним из самых важным архитектурных элементов, но и одним из самых сложных. Непрофессионалам браться за монтаж кровли не стоит, такие работы могут выполнять только опытные строители.

Содержание статьи

Какими способами могут крепиться к балкам стропила

Мы рассмотрим все возможные методы фиксации элементов, некоторые из них используются крайне редко и только во время строительства аутентичных домов по старинным технологиям. Такие работы выполняют плотники высочайшего класса, умеющие работать топором, долотом, стамеской и прочими традиционными плотницкими инструментами.

Специальными металлическими крепежными пластинами

Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.

Крепежные пластины

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.

Стальные зубчатые пластины

Важно. Использовать такие соединения с двух сторон можно только на пиломатериалах с одинаковой толщиной. Максимальное отклонение ±1 мм. Именно это условия не позволяет широко применять зубчатые соединения в нашей стране, большинство отечественных пиломатериалов не выдерживают требуемые поля допусков.

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

Перфорированные

Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.

Использование перфорированного крепежа

Общий вид на стропильные фермы

Практический совет. Прочность крепления пластинами во многом зависит от точного соблюдения рекомендованной технологии, даже незначительные нарушения могут заметно уменьшать устойчивость стропильной системы. Для того чтобы исключить вероятность появления неприятных ситуаций во время эксплуатации зданий, практики рекомендуют стягивать стропильные ноги и балки перекрытия ригелями, использовать вертикальные стойки. Эти элементы компенсируют ошибки монтажа стропильной системы, увеличивают время и повышают безопасность эксплуатации дома.

Крепление ригеля к стропилам

Крепить стропила к балкам перекрытия рекомендуется том случае, когда оба элементы изготовлены из одинаковых досок. Такой метод на сегодняшний день считается самым распространенным.

Болтовое

Крыши небольших хозяйственных зданий и пристроек не имеют значительных нагрузок, во время их изготовления используются упрощенные методы соединения стропилин и балок перекрытия. Самый распространенный вариант – болтами. Проделываются отверстия в балках перекрытия и стропилинах, элементы располагаются рядом, в отверстия вставляются болты, узел прочно стягивается.

Соединение стропил болтами

Соединение врезкой

Более сложное соединение, требуется практический строительный опыт. Врезка полностью исключает вероятность подвижек стропилин в местах соединения с потолочными балками, узел более прочный и статичный. На балке выпиливается углубление, а на стропилине выступ, детали должны плотно входить друг в друга.

Такой метод фиксации делается только на доме, что усложняет процесс строительства. Кроме того, каждое соединение подготавливается индивидуально, что еще больше увеличивает сроки строительства и повышает его стоимость. Еще один недостаток врезки – каждое соединение уменьшает толщину досок стропилин и балок, это становится причиной уменьшения их несущих показателей. Как следствие, проектировщики должны во время расчетов предусматривать увеличенные размеры пиломатериалов с учетом уменьшения их ширины в результате запиливания. А это негативно сказывается на стоимости строения.

Конструктивные узлы опоры стропил на балки перекрытия

Соединение врубкой

Старинный метод, в настоящее время применяется крайне редко. Работы делаются плотниками, умеющими обращаться с ручными инструментами и топором. Врубка делается только на толстых стропилинах и балках. Топором, долотом и стамеской делается соединение шип/паз под необходимым углом. Работа физически тяжелая, в качестве дополнительного соединения могут использоваться металлические самодельные скобы. Длина скоб и диаметр прутка выбираются с учетом конкретного места установки и предполагаемой максимальной нагрузки.

Варианты врубки стропил в балку

Важно. Врезка и врубка чаще всего применяется для висячей стропильной системы. За счет дополнительной фиксации конструкция может выдерживать значительные распорные усилия.

Практические советы по креплению стропилин к балкам перекрытия

Для примера возьмем самый распространенный способ фиксации элементов, он пригоден для всех типов крыш, отвечает современным требованиям по прочности и устойчивости узла. Еще одно преимущество – некоторые работы можно делать на земле, а на строении лишь собирать уже готовые конструкции. Такой метод выполнения строительных работ существенно их упрощает и ускоряет, сметная стоимость кровли уменьшается.

Стропила и балки перекрытия изготовлены из досок 150×50 мм. Стропильная система самая сложная – вальмовая многоскатная. Соединительные элементы – металлические перфорированные пластины. Для ускорения и упрощения работ рекомендуется подготовить простой, но очень функциональный шаблон из отрезков досок. Как сделать приспособление?

1. Заготовьте четыре отрезка досок толщиной 25–30 мм. Два куска длиной примерно 20 см и два длиной 40 см.
2. Две короткие доски прикрутите уголками к двум длинным, при этом оставьте между ними зазор, равный толщине доски перекрытия. Во время соединения стыкуйте их не точно по торцам, а приподнимите на 2–3 см от края длинных. Этот выступ служит упором о мауэрлат во время пользования шаблоном.
3. На расстоянии примерно 30 см от низа длинные доски скрепите между собой металлическим перфорированными пластинками, для повышения прочности с противоположной стороны стяните их досками или кусками фанеры. Добейтесь, чтобы приготовленный шаблон был жестким и не шатался во время пользования.

Такое простое приспособления существенно облегчает выполнение запилов стропилин для их соединения с балками перекрытия.

Функциональный шаблон из отрезков досок

Как быстро и качественно делать запилы для соединения

Во время замеров будем пользоваться самодельным приспособлением.

Шаг 1. Поставьте приспособление короткими досками на мауэрлат, балка потолка должна располагаться между ними. Небольшие выступы в нижней части упираются о мауэрлат с наружной стороны. Длинные доски строго вертикальны и располагаются на одной линии с плоскостью фасадной стены дома.

Установка шаблона

Шаг 2. Немного прикрутите приспособления к мауэрлату, это облегчит дальнейшие работы. Для прикручивания лучше пользоваться длинными и тонкими саморезами, до конца затягивать их не надо.

Фиксация шаблона

Шаг 3. Отрезанную по длине стропилину поставьте ребром на верхнюю плоскость балки перекрытия. Угол доски должен опереться о металлические пластины приспособления.

Установка доски

Верхняя часть стропилины должна лежать на своем месте, в нашем случае на диагональной (вальмовой) стропильной ноге.

На фото показано, где должна находиться верхняя часть доски

После запиливания угол стропильной ноги должен лежать точно по краю мауэрлата. Желательно, чтобы такое же положение занимали и балки перекрытия, но некоторые строители не могут точно снимать их размеры. Балки получаются различной длины и редко располагаются в нужном положении.

Расстояние между стропилами 58 см

Шаг 4. Отмерьте горизонтальную линию отрезания примыкания. Делать это можно двумя способами.

1. При помощи строительного уровня. Можно пользоваться небольшим инструментом. Проведите с угла стропильной ноги горизонтальную линию. Все просто, быстро и точно.
2. При помощи строительного угольника. Замерьте расстояние от балки перекрытия до верхнего угла стропильной ноги. Поставьте угольник на плоскость балки и ведите его до тех пор, пока щель между балкой и стропилиной не будет равной такому же значению, в нашем случае 13 см. В нужном месте поставьте метку. Соедините эту метку с углом стропильной ноги. Должна получиться линия, параллельная плоскости балки перекрытия. Отнимите доску и отрежьте лишний кусок.

Угольником откладывают расстояние, чертят линию

Далее чертят горизонтальную линию

Соединение получится ровным, никаких выступов стропильных ног не будет. Далее нужно сделать замеры отрезания верхней части стропильной ноги. Для этого нижний участок ставится на место и придерживается помощником. В месте состыковки верхней части обыкновенной и вальмовой стропилин при помощи линейки нарисуйте линии отрезания. По очереди плотно прижимайте линейку к боковым граням вальмовой стропилины и с двух сторон отметьте вертикальные линии.

Важно. Никогда не делайте разметку верхнего узла примыкания без запиливания нижнего. Некоторые неопытные строители одновременно отмечают нижнюю и верхнюю части стропилин, а потом их отрезают. При таком алгоритме работы всегда будут зазоры, для их ликвидации стропилину придется смещать в сторону. А это изменяет шаг между ними. Дело в том, что после зарезания нижнего стыка изменяется угол примыкания верхнего узла.

Как готовить стропила к креплению на земле

Настоящие профессиональные строители почти все элементы стропильной системы готовят на земле по чертежам или шаблонам, нумеруют их и в таком виде поднимают на здание. Такой метод работы не только в разы ускоряет процесс строительства, но и значительно повышает безопасность труда. Плотникам больше нет необходимости много раз ходить по временному настилу для снятия размеров и запиливания досок, соединение элементов выполняется с первого раза. Но для того чтобы готовить элементы на земле, нужно иметь большой опыт, работы выполнять внимательно и ответственно. По такому алгоритму строятся дома за рубежом, большой производительностью труда рабочих объясняются их высокие, в сравнении с отечественными, заработки. Рассмотрим процесс изготовления на земле самых простых стропильных ферм для соединения с балками перекрытия.

Шаг 1. Если нет точных рабочих чертежей стропильных ферм, то следует изготовить шаблон. Делается он из обыкновенных досок толщиной примерно 25 мм. Готовить шаблон надо на доме, проверять правильность в нескольких местах. Дело в том, что каменщики иногда допускают ошибки, из-за которых фасадные стены непараллельные, разброс по углам может достигать несколько сантиметров. Этот брак не оказывает влияния на крепление стропилин к балкам перекрытия по отдельности, но в случае с готовыми фермами могут возникать проблемы.

Шаблон на земле

Шаг 2. Положите шаблон на ровный участок возле дома. Принесите первую стропильную ногу и уложите ее на одну сторону шаблона фермы, выровняйте положение.

Уложена первая доска

Шаг 3. Таким же образом уложите вторую ногу на свободную сторону шаблона. Карандашом нарисуйте линии примыкания стропильных ног в верхней части фермы. Обращайте внимание, чтобы элементы не смещались во время разметки.

Укладка второй доски

Отчерчивание линий

Отчерчивание линий на верхней доске

Шаг 4. Бензиновой или электрической пилой отрежьте лишние куски досок.

Сначала отрезают лишний край

Важно. В верхней части ферм стропильные ноги будут соединяться в полдерева, для этого нужно сделать специальные запилы. Работать можно бензиновой пилой.

Как правильно запилить соединение?

1. Точно по линии сделайте пропил на половину толщины доски. Работать надо очень внимательно, все размеры выдерживаются на глаз. Если бензопила используется редко и практики недостаточно, то лучше позвать на помощь профессионала.

   Рисуют линию, разделяющую доску на две части вдоль

   Делают надпил на половину толщины доски

2. Поверните доску на ребро и сделайте пропил вдоль стропилины. Глубина резания такая же – половина толщины пиломатериала. Для контроля начертите на стропилине линию в соответствующем месте.

   Распиливают доску вдоль

Практический совет. Такие точные запиливания можно делать только полностью исправной бензиновой пилой с идеально заточенной цепью. Если угол заточки неверный, то полотно пилы ведется в сторону, ровно удержать инструмент руками невозможно. Эту пилу можно использовать лишь во время заготовки дров.

Шаг 5. Такие же операции сделайте и со второй стропилиной. Положите отрезанные ноги на шаблон, проверьте правильность отрезания, поправьте положение досок вдоль всей длины шаблона. Все в норме – соедините ноги фермы в верхнем узле. Можно пользоваться обыкновенными гвоздями, это быстро, дешево и надежно.

Повторяют процедуру со второй доской

Соединяют доски гвоздями

Шаг 6. Для повышения прочности и устойчивости фермы в верхней части зафиксируйте ноги горизонтальной стяжкой. В этих целях допускается пользоваться тонкими досками, элемент работает на разрыв, толщины 20–25 мм вполне достаточно для сопротивления нагрузкам. Пиломатериалы на растяжение имеют высокие показатели прочности, проблемы возникают при их сжатии. Доски прогибаются, конструкция полностью теряет устойчивость и первоначальные геометрические формы.

Прикладывают доску, которая будет выполнять функцию ригеля

Ригель прибивают гвоздями

Шаг 7. Пилой отрежьте нижние концы стропильных ног.

Отпиливают излишки длины стропил

Угол на шаблоне должен быть таким, чтобы соединение элементов было максимально плотным.

Важно знать, что при правильном соединении узлов стропильной системы прочность конструкции должна поддерживаться и за счет сил трения между элементами. Доски должны прижиматься друг к другу с такой силой, чтобы трение не позволяло им смещаться. Какие условия для этого надо соблюдать?

1. Первое. Плоскость примыкания должна быть максимально ровной, площадь максимально большой.
2. Второе. Усилие прижатия элементов должно быть таким, чтобы силы трения достигали больших значений.

Ни в коем случае элементы стропильной системы в узлах крепления не должны держаться только на метизах. Всегда надо помнить, что они предназначены для притягивания досок, а не для их удержания. Все болты рассчитываются на разрыв, а не на срез.

Загибают гвозди молотком (стропильная ферма перевернута)

Перевернули стропильную ферму и шаблон, сделали разметку для обрезки нижних краев

Как показывает практика, изготовление стропильных ферм и подготовка узлов соединения с балками перекрытия на земле ускоряет процесс строительства крыши в несколько раз. Сам узел может фиксироваться металлическими пластинами по бокам, гвоздями или болтами в торец, скобами и т. д. Как уже упоминалось, для увеличения устойчивости стропильной системы такого типа рекомендуется устанавливать между стропилами и балками вертикальные упоры.

Видео – Как запиливать стропила под нужным углом и нужных размеров

Крепеж для стропильных систем | Статьи

Лыщицкий Валерий Иванович

руководитель СМР

Для создания конструкции кровли, без скользящей опоры для возведенных стропил, обойтись невозможно. Все функциональные свойства данной конструкции направлены на то, чтобы уберечь ваше строение от деформации и разрушительных изменений, в процессе естественной усадки здания.

Использование гвоздей, шурупов и других крепежных принадлежностей, для соединения стропил к основным балкам или к верхним венцам, не всегда дает желаемый эффект и не оправдывает применение. Если «скелет» строения может быть подвержен усадке, то необходимо использовать такой крепеж, который бы позволил небольшие смещения на определенное расстояние и направление, чтоб обеспечить невидимые изменения в геометрии конструкции.

Чем раньше соединяли стропила и верхние бревна дома

Раньше, скрученная и прошедшая ковку проволока, была единственным помощником, обеспечивающая движения и надежность при соединении стропил с верхними бревнами венца дома. В настоящее время проволока не нужна, ей на смену пришел особый крепежный материал — скользящая опора для стропил, которая удобна и несложна при монтаже, практична, надежна и долговечна.

Такая конструкция необходима при возведении деревянных сооружений из:

• бревна, бревна оцилиндрованного;
• бруса и клееного бруса.

Клееный брус, как показывает практика, меньше всех страдает от усадки. Дома из бревен и бруса подвержены жесткой деформации, особенно в первый год после строительства.

Фото 1. Крепеж — скользящая опора

Как процессы усушки и усадки влияют на геометрию сруба

Процессы усушки происходят неравномерно по всей площади строения и если крепление стропил к балкам или основе было скреплено «намертво» гвоздями, то это может привести к более серьезным и неотвратимым изменениям. При дождливых периодах, древесина впитывает в себя влагу и разбухает, а зимой влажность исчезает и дерево как бы усыхает, поэтому происходят изменения в конфигурации и геометрии сруба. То же самое происходит и при отопительном сезоне с центральными внутренними стенами.

Фото 2. Скользящая опора для стропил

Почему обрезной материал естественной влажности лучше не применять в строительстве

Обратите внимание! Если древесина для создания стропильной системы не была грамотно просушена, то ее длина, когда она начнет высыхать, уменьшится. Чтобы избежать всех этих проблем с усушкой, потерей длины, деформацией, воспользуйтесь специально разработанным крепежом — скользящей опорой для стропил, которая обеспечит надежную фиксацию, а также сохранит возможность движения вдоль своей оси на обособленное расстояние.

Фото 3. Крепеж для бревна и бруса

Техническое описание скользящей опоры бруса

Основа представляет собой две части:

1. часть направляющая крепится к стропилу и выглядит как пластина из металла;
2. специальная опорная конструкция с уголком, крепящаяся на верхние венцы или же на балку.

Вверху уголка проделана специальная прорезь, для того, чтоб разместить направляющую пластину. Данный вариант крепежа не ограничивает до определенной степени движения стропильного бруса в заданном направлении и позволенном по длине площади направляющей, расстоянию.

Фото 4. Крепление оцилиндрованного бревна на скользящую опору

Опоры производятся открытого и закрытого типа

Открытая скользящая опора — это две части конструкции:

• направляющая — изогнутая с обоих краев металлическая пластина, с двумя — тремя подготовленными перфорациями с обоих концов изделия;
• недвижимая часть, собственно уголок, с перфорацией до пяти подготовленных отверстий.

Длина размера шага бывает от 60 мм до 160 мм, в зависимости от выбора вида крепежа. Самая часто используемая опора Kucis, с возможностью движения до 160 мм, 120 мм и 90 мм.

Фото 5. Крепление на скользящую основу

Закрытая система — это цельная, неразборная платформа, полностью готовая к монтажу. На более длинной части уголка имеется специфическое приспособление — держатель, к которому и приделана пластина для крепления. Данный вид опоры произведен из низкоуглеродистой стали, с применением технологии раскисления, для большей прочности и усиливается методом холодной штамповки, с обязательной обработкой расплавленным цинком. Оцинкованные изделия не подвержены агрессивным воздействиям влажности, сырости, перепадам температур.

Фото 6. Крепление стропил на скользящую основу

Если на скользящей основе нет заводского антикоррозийного нанесения, то для надежности и сохранности от разрушительных воздействий на крепеж, обработайте поверхность любой масляной краской. Также специалисты настоятельно советуют применять саморезы со специальным антикоррозийным нанесением, в противном случае ржавчина и окисел испортят крепеж, что может отразиться на прочности кровли.

Как устанавливают опоры бруса

Тут применяются три доступных способа:

1. В регионах с сильными ветрами и возможными большими снежными заносами, применяются две скользящие опоры;
2. В спокойном климате, где нет опасения от ураганов и снега, можно использовать одно крепление, скользящую опору;
3. На ту и другую сторону стропил.

! При установке опоры на «кругляк», предварительно пропилите или вырубите место, совпадающее по размеру, изогнутой г-образно, деталью крепежа. Так Вам удастся создать надежное и фиксированное крепление.

Фото 7. Скользящий метод с запилом

Не забываем главного, что опора должна устанавливаться так, чтоб подведенные к ней стропила смогло без усилий и трений двигаться вокруг своей оси. Для этого в венцах делаются своеобразные отверстия (пропилы) и не в коем случае не быть больше 3⁄4 от толщины бревна или бруса. При нарушении технологического подготовительного процесса, возможно ослабление функций кровли.

Направляющие планки располагаются по параллели к сторонам стропило и крепятся саморезами с антикоррозийным покрытием. Только после этого устанавливается недвижимая часть — уголок. Прорезь конструкции крепится внизу направляющей пластины, так как брус для стропил может «осесть» вниз при усадке строения.

Фото 8. Установка скользящей опоры

Сама пластина опоры устанавливается перпендикулярно оси стропил. При неверном монтаже, при допущенных ошибках, возможны заклинивания, перекосы и даже отрывы уголка. Если вы не хотите контролировать каждый шаг строителей, пригласите в помощь специалистов компании «ЛесоБиржа».

В процессе усадки сильно страдает стена под коньком. И в этом случае применение скользящей опоры предотвратит изменения, деформацию и сохранит кровлю вашей постройки. Здесь не требуется делать врезки. Также наряду с этим крепежом, советуем обратить внимание на специальные крепежные панели для шарнирного крепления или же монтировать внахлест с использованием болтов. Свои вопросы и заказы можете оставлять на сайте компании «ЛесоБиржа» или звоните по указанным номерам телефонов.

Посмотрите, как мы можем

Соединители Simpson — Деревянные соединители Strong-Tie

Simpson Strong-Tie ^® создает конструкционные строительные изделия, которые помогают людям создавать более безопасные и прочные здания и дома. Разъемы Strong-Tie ^® производятся в соответствии с высочайшими стандартами качества. Они спроектированы и испытаны для работы.

Эта линейка фурнитуры Simpson включает различные соединители дерево-дерево, дерево-кладка и дерево-бетон.

Не знаете, что ищете? Вот краткое описание каждой категории:

Основания для столбов и заглушки для столбов — Основания для столбов, также известные как основания для столбов, используются для прикрепления столбов к бетонному основанию как при мокром, так и при сухом закреплении.Заглушки столбов используются для прикрепления столба к балке или заголовку.

Подвески для балок — Помогают закрепить балки в фиксированном положении, создавая лучшее соединение между балкой и стеной или балкой. Они доступны как с торцевым креплением, так и с верхним фланцем для номинальной, черновой резки, клееного бруса и всех типов пиломатериалов.

Уголки для обрамления — Используются для усиления и соединения двух деревянных брусков или других подходящих оснований под углом, обеспечивая при этом более ровные и прямые углы.Углы для обрамления имеют неограниченное количество применений и обладают широким спектром коррозионной стойкости для внутренних, внешних и суровых условий.

Палубные стяжки и кронштейны для ограждений — Палубные стяжки — это соединители, предназначенные для соответствия нормам при строительстве палубы, в частности, там, где палуба соединяется с домом и где соединяются стойки палубы и перила. Кронштейны для ограждений укрепляют соединение между перилами ограждения и столбами и обеспечивают красивый косметический вид.

Ураганные стяжки и стропы — Ураганные стяжки Simpson Strong-Tie® обеспечивают надежное соединение фермы / стропила и стены конструкции, чтобы противостоять ветру и сейсмическим силам.Ремни предназначены для передачи растягивающих нагрузок в различных областях применения и доступны в широком диапазоне размеров и значений нагрузки.

Прижимы и растягивающие стяжки — Прижимы, также известные как прижимы или стяжки, представляют собой ключевые компоненты, составляющие непрерывный путь нагрузки. Они обычно используются в конструкции с легким каркасом, чтобы противостоять поднятию из-за опрокидывания стены сдвига или сил подъема ветра. В конструкции панельной кровли эти соединители используются для крепления бетонных или кирпичных стен к каркасу крыши.

Соединители для ферм с покрытием — Эти стяжки представляют собой легкие металлические пластины, которые используются для соединения сборных деревянных ферм с легким каркасом. Simpson Strong-Tie ^® уже несколько десятилетий участвует в производстве компонентов. Их производственные мощности постоянно производят высококачественные листы с одними из самых высоких нагрузок в отрасли.

Зажимы для фанерных обшивок — Используются для фиксации неподдерживаемых краев обшивки и обеспечения зазора 1/8 дюйма для предотвращения усадки и расширения обшивки крыши.Их также называют H-образными зажимами или зажимами для обшивки панелей.

Outdoor Accents — отличный способ добавить красоты и прочности вашим индивидуальным жилым конструкциям на открытом воздухе. Наша оцинкованная сталь с черным порошковым покрытием обеспечивает защиту этих декоративных кронштейнов от коррозии.

Внутренние архитектурные изделия — Эстетичные готовые соединители и инновационные скрытые стяжки для балок, предназначенные для использования с открытой древесиной. Эти соединители обеспечивают структурные характеристики, добавляя уникальный внешний вид проекту.

Соединители из холоднокатанной стали (CFS) — Эти особые типы соединителей предназначены для использования со стальными каркасами и балками. Они имеют те же качества, что и деревянные соединители, но разработаны специально для стали как в коммерческих, так и в жилых помещениях.

Соединители для каменной кладки — Эти соединители спроектированы и спроектированы для использования с чем-либо связанным с бетоном. Обычно они используются для удержания конструкций, включая стеллажи и стеллажи.В этот раздел включены анкеры, вешалки, ремни и стяжки, используемые для соединения и усиления.

Зажимы для обшивки и зажимы для фермы — Используются для контроля соосности в соединениях фермы и обшивки. Зажимы для обшивки — это металлические зажимы, предназначенные для использования между деревянными конструкциями для поддержки краев. Зажимы для ферм — это зажимы из легкого металла, используемые для соединения деревянных ферм.

Крепежные пластины и пластины для ремонта — Предназначены для соединения двух частей пиломатериалов вместе, как стыковые пластины, так и пластины для исправления выполняют эту задачу путем установки на стыке и забивания пластины молотком.Пластины для галстука требуют использования специальных креплений и создают более прочное соединение, в то время как пластины для ремонта просто забиваются молотком и используют металлические выступы, которые проникают в древесину для создания прочного соединения.

Башмаки для шпилек — Созданы для усиления, защиты и усиления деревянных шпилек, на которых сделаны насечки для сантехнических и других работ. Оцинкованные башмаки с шипами защищают водопровод от гвоздей и других крепежных элементов, проникающих в трубы, а также добавляют стойкам прочности и структурной целостности.Доступны несколько размеров шпилек и 2 разных стиля для соответствия вашим требованиям.

Не видите то, что ищете? У нас также есть доступ к продуктам, которые не представлены на нашем веб-сайте. Позвоните нам по телефону 888-794-1590 или отправьте нам сообщение по адресу [email protected]. Наши специалисты по продуктам будут рады помочь вам. Также дайте нам знать, какие продукты вы хотели бы, чтобы мы добавили в будущем. Мы ценим ваш бизнес и стремимся предоставлять вам услуги, которых вы заслуживаете.

Можно ли использовать винты с балочными подвесками?

При правильной установке подвесы для балок могут обеспечить безопасность и хорошее состояние ваших полов и настилов. Хотя структурные гвозди обычно используются для крепления балочных подвесок, вам может быть интересно, можно ли вместо них использовать винты.

Вы можете использовать винты, специально предназначенные для подвесов балок. Однако избегайте использования любых других типов винтов, поскольку они не могут выдерживать нагрузки на балки и не рассчитаны на сопротивление сдвигу.

Хотя винты, изготовленные специально для опоры балки, являются опцией, существуют и другие типы креплений. Мы рассмотрим некоторые другие варианты и обсудим, почему одни работают хорошо, а другие — нет.

Перед тем, как перейти к деталям соединителей, давайте посмотрим, с чего должны начинаться балочные подвесы и для какой конкретной цели они служат.

Что такое балочные подвесы и для чего они используются?

Подвески для балок используются в качестве структурной опоры деревянных балок на полах, потолках, настилах и других подобных объектах.Обычно они имеют U-образную форму и бывают разных размеров и форм.

Подвески для балок спроектированы так, что они охватывают три стороны балки и имеют несколько отверстий, чтобы их можно было прикрепить с помощью крепежа к балке или другому несущему элементу конструкции. Чаще всего для подвесов балок используется оцинкованный металл.

Поскольку балочные подвесы оцинкованы, идеальным типом крепежа является оцинкованный металл, чтобы избежать коррозии. Гвозди работают хорошо, если они имеют правильный размер, но подойдут и специальные винты, указанные производителем.

См. Рекомендации производителя

Лучше всего использовать определенные типы креплений, указанные производителем подвески для балок. Правильные типы креплений гарантируют, что ваш пол будет соответствовать требуемым стандартам качества.

Подвески для балок играют важную роль в обеспечении устойчивости полов, крыш и потолка. Поэтому производители тестируют каждый аспект подвесов для балок, чтобы убедиться, что продукция соответствует требуемым стандартам. Обязательно ознакомьтесь с инструкциями производителя при установке балочных подвесок, чтобы убедиться, что вы используете правильный тип крепежа.

Палубные винты и подвесы для балок

Избегайте использования стандартных шурупов для настила для установки подвесов балок. Хотя палубные винты обладают высокой удерживающей способностью, они уязвимы для поломки под действием напряжения сдвига.

Напряжение возникает, когда стержень крепежа или винта движется вперед и назад. Винты подвергаются нагрузкам, когда балочные подвесы раскачиваются из-за ветра, сейсмической активности или оседания грунта.

Стандартные шурупы для настила обычно изготавливаются из закаленной стали, которая может сломаться под нагрузкой.Вместо использования стандартных винтов для настила для установки подвесов рассмотрите возможность использования специальных винтов.

Гвоздь кровельный

Использование кровельных гвоздей в качестве конструктивных элементов подвесов для балок — не редкость, однако этого следует избегать. Кровельные гвозди не предназначены для того, чтобы выдерживать структурные силы, которые требуются для соединителей подвесных балок.

Более того, высока вероятность того, что использование этих гвоздей не поможет инспекции здания. Со временем эти типы гвоздей перестают хорошо держаться, и может произойти структурное повреждение.Избежать их.

Варианты креплений подвесов балки

Подвесы балок следует по возможности устанавливать с помощью конструкционных гвоздей, оцинкованных горячим способом. Гвозди 16d и 10d обычно рекомендуются для большинства применений.

При установке внешних балок гвозди должны быть устойчивыми к коррозии. Как правило, рекомендуется использовать их и во внутренних помещениях. Для этого подойдут гвозди, оцинкованные горячим способом.

Имейте в виду, что вы также захотите использовать подвесы для балок, которые предназначены для наружного использования, если приложение является внешним.Обычно внешние подвесы для балок можно определить по символу «z» в конце номера модели.

Специальные гвозди

Некоторые производители выпускают специальные гвозди, которые они рекомендуют для установки своих подвесок для балок. Эти типы гвоздей обычно имеют более толстые стержни, чем стандартные гвозди, чтобы выдерживать значительные нагрузки.

Одним из преимуществ использования специальных гвоздей является то, что они проходят через отверстия для гвоздей в балках, не заедая.Стандартные гвозди могут не подходить к отверстиям для гвоздей балки.

Избегайте этих ошибок при установке балочной подвески

Есть несколько типичных ошибок, которые люди допускают при установке подвесов для балок. Избегайте этих ошибок, чтобы убедиться, что ваша подвеска для балок установлена ​​правильно.

Подвеска для балок неправильного размера

Многие люди совершают эту ошибку, когда покупают балочные вешалки, которые намного меньше балок, которые они вешают. Убедитесь, что вы покупаете балочные вешалки подходящего размера для балки, которую вы хотите повесить.

Если вы не уверены, измерьте ширину и глубину балки перед покупкой подвески для балок. Если у вас есть технические чертежи или спецификации, с которыми можно работать, проконсультируйтесь с ними перед покупкой.

Не заполняются все отверстия для гвоздей

Очень важно полностью закрепить подвеску балки. Это можно сделать, вставив гвозди в каждое отверстие в подвесе для балок.

Заполнение всех отверстий для гвоздей в подвесе балок помогает обеспечить его соответствие номинальной грузоподъемности.Это важный шаг, который необходимо выполнить независимо от количества балок, которые вам нужно повесить.

Повторное использование подвесных балок

Избегайте повторного использования балочных подвесок, даже если они выглядят так, как будто они все еще в хорошем состоянии. Повторное использование балочных подвесок подрывает целостность вашего настила или пола.

Имейте в виду, что это конструктивные устройства. Хотя некоторые материалы можно переработать и использовать повторно, вам следует избегать этого с помощью балочных вешалок.

Обрезка или изменение формы подвесов балок

Иногда соединения балок не соответствуют стандартной конфигурации, для которой предназначены балочные подвесы.Вам не следует переделывать подвеску балок путем ее обрезки или изменения формы. Это повлияет на их структурную целостность.

Вместо этого вам следует искать балочные подвески, которые имеют форму и специально разработаны для таких соединений. Имейте в виду, что подвесы для балок бывают разных форм, поэтому у вас не должно возникнуть проблем с поиском правильного типа для предполагаемого применения.

Винты для соответствующих разъемов

При работе с балочными подвесками вы можете встретить различные типы соединителей, в том числе:

• Хомуты
• Седла для крышек стойки
• Кронштейны основания стойки

Многие производители рекомендуют винты для некоторых из этих разъемов, особенно для седел основания стойки.Как всегда, не забудьте проконсультироваться с инструкциями производителя вашей подвески для балок для получения конкретных инструкций.

Заключительное слово

Хотя вы можете использовать винты, специально созданные для поддержки балочных подвесов, вам следует избегать использования винтов любого другого типа, поскольку они не будут соответствовать требованиям силы сдвига для опоры конструкции.

Неправильное использование материалов для установки балок приводит к плохо установленной системе пола, которая не может справляться с нагрузками и работать должным образом.

Всегда консультируйтесь со спецификациями производителя подвесов для балок и, если они у вас есть, с техническими чертежами, в которых должны быть указаны типы материалов, которые следует использовать для правильной установки.

Винт для стропил SoSmart

Все больше и больше деревянных зданий полагаются на возможные применения STS, становится ясно, почему они помогли произвести революцию в области деревянного машиностроения и строительства. Саморезы по дереву могут использоваться сами по себе в качестве основного крепежа или усиления, или в сочетании с другими деталями (например,г. стальные пластины и полосы или стандартные соединители). Принцип, по которому они работают, остается их невероятной способностью к отступлению, и одним из приложений с такими строгими требованиями является установка стропильных конструкций.

Саморезы и деревянные конструкции

Типичным примером использования этих винтов в качестве основного крепежа может быть соединение дерево-дерево / сталь-дерево с одной плоскостью сдвига или двумя плоскостями сдвига соответственно для стропильной сборки.Этот тип соединения обычно достигается путем скрепления отдельных элементов вместе и передачи усилий посредством сдвига в стяжных болтах. Такое же соединение можно также выполнить с помощью STS, установив винты под углом 45 градусов, а затем передав нагрузки через ось винта. Соединение с использованием винтов даст более высокую пропускную способность с меньшим или меньшим количеством винтов без необходимости предварительного сверления.

Во многих случаях деревянные элементы должны быть большего размера, чтобы учесть расстояние между торцами и краями, необходимое для болтового соединения.Из-за меньшего диаметра и меньшего количества винтов размер деревянного элемента в большинстве случаев больше не требуется. Это дает дополнительную экономическую выгоду. То же самое можно сказать и о шурупах, используемых в качестве усиления. Вместо того, чтобы быть завышенными из-за зазубрин или выступов, балки можно укрепить саморезами; в большинстве случаев их можно оставить в поперечном сечении балки без таких выемок. Например, в случае паза или болтового соединения древесина будет нагружена растяжением, перпендикулярным волокнам, что является одним из внутренних недостатков древесины.Придется пойти на уступки, чтобы перенести эту нагрузку на большую площадь. Когда используется саморез по дереву, сила передается вдоль оси винта, опять же, используя высокую способность извлечения — не нужно изменять геометрию балки или соединения. Все больше и больше профессиональных производителей крепежных изделий участвуют в разработке современных саморезов по дереву.

Винты для стропил Specialized SoSmart®

Multiform Fasteners Co., Ltd. также занимается разработкой уникальных саморезов по дереву с особыми характеристиками, предназначенными для специального использования. Например, в этой статье представлен новый спроектированный STS, SoSmart® Rafter Screw, с двумя разными шагами, позволяющий стягивать пару элементов плотно вместе, пока изменение шага происходит прямо на стыке между двумя элементами. Дополнительная часть резьбы под головкой имеет меньший шаг, чем обычная резьба — это обеспечивает определенную прижимную силу между двумя элементами против внешней подъемной силы.Подъемная сила относится к силам, которые могут поднять конструкцию. Силы возникают, когда сильный ветер дует через верхнюю часть конструкции, создавая всасывание, которое может поднять крышу. Вместо передачи нагрузки от одного элемента к другому в зависимости от материала между ними, нагрузки передаются непосредственно через вал винта. Маленькая головка блока цилиндров с переходной шейкой идеально расположена так, чтобы ее можно было правильно утопить с элементом. Еще одним преимуществом этих разработанных винтов является профиль резьбы 3-в-1 в нижней части, позволяющий агрессивно врезаться в заготовку и плотно стягивать вместе несколько элементов без необходимости предварительного сверления.

Ветровые нагрузки, действующие на здания, моделируются как однородные поверхностные нагрузки. Даже при низкой скорости ветра дома с листовой крышей будут обладать чистыми ветровыми силами, которые необходимо привязать определенными соединительными путями. Поскольку подъемные силы ветра увеличиваются пропорционально квадрату скорости ветра, даже небольшое изменение скорости ветра может привести к значительному увеличению силы, действующей на деревянный каркас. Правильное соединение имеет решающее значение, поскольку отказ одного звена в цепи крепления может привести к потере всей крыши из-за ветра.Особое внимание следует уделять креплению реек к стропилам / фермам, особенно в зоне высокого местного давления. Одним из наиболее важных звеньев в цепи крепления является соединение фермы / стропила с верхней пластиной, каркасом стены или непосредственно с каркасом пола, из которых стяжной ремень или аналогичные типы соединителей обычно используются для удержания. -вниз. Однако на подключение требуется много времени. SoSmart® Rafter Screw — это новое решение, предназначенное для обеспечения полного пути передачи нагрузки, чтобы противостоять давлению на конструкцию.Подъемные силы могут передаваться на верхние пластины в конструкции деревянного каркаса и продолжают передаваться вниз к стойке стены через корпус винта.

Разъемы

— Grove Hardware

Connectors — Grove Hardware

Architectural Products Group

HLPC / HLGPC

Большие углы с дополнительными косынками

Универсальные угловые косынки и большие углы способствуют стандартизации и экономии строительства и совместимы с конструкциями Simpson Strong-Tie®. аппаратное обеспечение.

CBPC

Основание колонны

Основание колонны CBPC помогает предотвратить вращение элементов. Нижняя часть опорной плиты должна быть заподлицо с бетоном. CBPC имеет черную краску с порошковым покрытием для более законченного вида.

CCPC

Заглушка колонны

Заглушка колонны обеспечивает высокопроизводительное соединение для комбинации колонна-балка. CCPC имеет черную краску с порошковым покрытием для более законченного вида.

LEGPC / MEGPC

Подвески для балок

Подвесы для балок LEGPC и MEGPC предназначены для поддержки больших элементов, которые обычно используются в конструкции из клееных балок.Оба имеют черную краску с порошковым покрытием для более законченного вида.

HLPC / HTPC

Связи балки с колонной

HLPC / HTPC — это беззубчатые связи балки с колонной, используемые в декоративных целях. Оба имеют черную краску с порошковым покрытием для более законченного вида.

HSTPC / PSPC

Хомуты

Ленты HSTPC / PSPC без надреза передают растягивающие нагрузки в декоративных целях. Каждый из них окрашен в черный цвет порошковой краской для придания более законченного вида.

OCC / OECC

Колпачки для декоративных колонн

Колпачки для декоративных колонн OCC обеспечивают высокопроизводительное соединение колонн и балок.OECC подходит для конечных условий. Оба покрыты черной краской с порошковым покрытием, что придает им более гладкий вид.

OT / OL

Связи балки с колонной

OT / OL — это зубчатые связи балки с колонной, используемые в декоративных целях. Оба имеют черную краску с порошковым покрытием для более законченного вида.

OCB

Основание декоративной колонны

Основание декоративной колонны OCB прикрепляет колонну таким образом, чтобы нижняя часть опорной плиты была заподлицо с бетоном. OCB окрашен в черный цвет порошковой краской для придания более законченного вида.

OHA

Орнаментальный тяжелый уголок

Орнаментальный тяжелый уголок OHA — это универсальный крупногабаритный соединитель, который соединяет два элемента под углом 90 °. OHA имеет черную краску с порошковым покрытием для более законченного вида.

OS / OHS

Ремешки для декоративных стяжек

Ремешки OS / OHS с выемками передают растягивающие нагрузки в декоративных целях. OS / OHS покрыта черной краской с порошковым покрытием для более законченного вида.

OU

Подвеска для декоративных балок

OU — это подвесной кронштейн калибра 7, устанавливаемый на лицевую поверхность, соединяющий балку с коллектором для декоративного применения.OU окрашен в черный цвет порошковой краской для придания более законченного вида.

BPPC

Пластина подшипника

Пластина подшипника обеспечивает большую опорную поверхность, чем стандартные отрезные шайбы, и помогает распределять нагрузку на эти важные соединения.

CJT

Стяжка со скрытой балкой

Скрытое от глаз соединение, испытанное под нагрузкой. Идеально подходит для случаев, когда дизайн требует чистого внешнего вида без разъемов.

CPTZ

Стяжка для скрытых стоек

Уникальный дизайн обеспечивает чистое, скрытое соединение для превосходного внешнего вида.Также обеспечивает требуемый код зазор 1 ″ над бетоном, чтобы предотвратить гниение на конце стойки.

ETB

Соединитель для скрытой древесины

Соединитель для скрытого монтажа ETB обеспечивает соединение балки с испытанием под нагрузкой без каких-либо видимых крепежных элементов. Блокирующие пластины крепятся к каждому элементу и фиксируются вместе для надежного структурного соединения.

CPS / PBV

Опорные стойки

Композитная пластиковая опора CPS предназначена для увеличения площади бетонной поверхности. Основание скрытой стойки PBV имеет два разных размера для различных форм столбов.

OHU

Подвес для декоративных балок

Прочные подвесы для балок с номинальной нагрузкой, которые созданы для придания красоты и прочности. Установка проста с помощью наших винтов Strong-Drive® SDS для тяжелых условий эксплуатации (входят в комплект).

Детали для специального заказа

Simpson может изготавливать различные плоские и гнутые стальные профили, включая косынки для тяжелых деревянных ферм, нестандартные декоративные формы и удерживающие пластины.

Колпачки и основания

CPTZ

Стяжка для скрытых стоек

Уникальный дизайн обеспечивает чистое, скрытое соединение для превосходного внешнего вида.Также обеспечивает требуемый код зазор 1 ″ над бетоном, чтобы предотвратить гниение на конце стойки.

EPS

Основание стойки

EPS4Z представляет собой легкий соединитель для крепления стоек к бетону.

EPB

Приподнятая опора стойки

Эти монтируемые на месте опоры стойки обеспечивают надежное соединение с бетоном и требуемый кодом 1 ″ зазор для предотвращения гниения на конце стойки.

ABA / ABU / ABW

Регулируемые опорные основания и опорные стойки

Опорные стойки, которые устанавливаются на затвердевший бетон и обеспечивают зазор в 1 дюйм в нижней части опоры для предотвращения гниения из-за влаги.Прорезь для регулировки вокруг анкерного болта для оптимального размещения стойки.

PB / PBS

Стандартные и опорные стойки для стоек

Монтируемые на месте основания для стоек, обеспечивающие испытанное под нагрузкой соединение, которое можно установить с помощью гвоздей или болтов. В версиях с стойкой предусмотрена необходимая в коде стойка 1 дюйм, чтобы предотвратить гниение на конце стойки.

UB / WUB

Кронштейны для стоек

Седловые кронштейны для соединения стоек с бетоном.

PB

Опора стойки

Опора стойки PB обеспечивает соединение между стойкой (или колонной) для настилов, покрытий террасы и других поддерживаемых сверху конструкций.

PBS

Опора стойки

Опора стойки PBS обеспечивает соединение между стойкой (или колонной) для настилов, покрытий террасы и других поддерживаемых сверху конструкций. Он имеет зазор размером 1 дюйм для уменьшения потенциального разрушения концов стойки и колонки.

PPBZ

Основание столбов крыльца

Основание столбов крыльца PPBZ устраняет необходимость во временной опоре конструкции крыши крыльца, одновременно поддерживая постоянный каркас крыльца на всех этапах строительства.

RPBZ

Retrofit Post Base

Новая Retrofit Post Base предназначена для усиления существующих столбов и колонн.Одинарная универсальная модель подойдет для стойки любого размера, состоящей из двойной 2 × 4 или больше.

RCPS

Седло для навеса с арматурой

Простая, без излишеств, монтируемая на месте опора стойки.

CBQGT

Основание колонны

Для надежного и простого в установке соединения между колонной и бетоном. Установка с помощью наших винтов Strong-Drive® SDS Heavy-Duty Connector ускоряет установку и приводит к увеличению емкости.

CBS / CBSQ

Основания колонн

Основание колонны CBS устанавливается с помощью крепежных болтов, а в CBSQ используются винты Simpson Strong-Tie® Strong-Drive® SDS Heavy-Duty Connector, обеспечивающие быструю установку, уменьшенную фугу и большую грузоподъемность .

LCB / CB

Основания колонн

Основания колонн LCB / CB помогают соединять стойки с бетоном для широкого диапазона стержней. Нижняя часть опорной плиты должна быть заподлицо с бетоном.

LCB

Основание колонны

Эти основания колонны устанавливаются с помощью винтов, что сокращает время установки и уменьшает откос, обеспечивая при этом соединение с высокой пропускной способностью.

AC / ACE / LPCZ / LCE / RTC

Заглушки для столбов

Эти заглушки для столбов используются попарно и могут устанавливаться, когда деревянные элементы находятся на месте.Симметричный дизайн избавляет от необходимости использовать правую и левую сторону.

BC / BCS

Заглушки для столбов

Идеально подходят для крепления балки к стойке или крепления нижней части стойки к дереву.

PCZ / EPCZ

Заглушки для столбов

Заглушки для столбов следующего поколения PCZ / EPCZ спроектированы так, что их фланцы для стоек и балок расположены на одной линии, так что одна модель PCZ / EPCZ может вместить стойки нескольких размеров

LCE

Заглушки для столбов

Универсальный дизайн LCE4 обеспечивает большую емкость, устраняя необходимость в правых и левых позициях.Для использования с каркасными элементами от 3 1/2 до 6 дюймов.

CC / ECC / ECCU

Заглушки колонн

Соединение балки с колонной большой грузоподъемности, устанавливаемое с помощью стяжных болтов. Доступен в различных конфигурациях и вариантах отделки.

CCQ / ECCQ

Заглушки колонны

Соединение балки с колонной с высокой пропускной способностью, устанавливаемое с помощью винтов Strong-Drive® SDS Heavy-Duty Connector для ускорения установки и увеличения полезной площади поперечного сечения колонны по сравнению с болтами

ECCL / CCC / CCT

Заглушки колонн

Конструктивные решения для соединений колонны с балкой, когда несколько балок соединяются поверх колонны.Можно изготовить множество комбинаций размеров балок и стоек, подходящих практически для любого применения.

ECCLQ / CCCQ / CCTQ

Заглушки для колонн

Соединения с высокой пропускной способностью используются там, где несколько балок соединяются наверху колонны. В этой конструкции используются винты Strong-Drive® SDS Heavy-Duty Connector для более быстрой установки и более низкого профиля.

LCC / CCOS

Колпаки колонн Lally / Steel

Колпачки колонн Lally и стальные колпаки колонн обеспечивают соответствующую длину опоры для больших реакций балки.

CBTZ

Скрытая балочная стяжка

Новая скрытая балочная стяжка CBTZ сочетает в себе структурную прочность с невидимостью для приложений, которые требуют скрытых столярных изделий, а не стандартных соединений балок со стойками.

Бетонные соединители и анкеры

FWA

Угол фундаментной стены

Фундаментные анкеры FWA соединяют фундамент или стены подвала с системой пола, чтобы противостоять силам, возникающим вне плоскости, вызванным давлением грунта, с использованием нашего собственного Titen HD® для тяжелых условий эксплуатации винтовой анкер.

FAP / FJA / FSA

Анкеры для фундамента

Прикрепите дом к фундаменту, чтобы лучше противостоять сейсмическим воздействиям в домах с фальш-фундаментом. Закрепите грязевик с помощью FAP и прикрепите балки с помощью FJA и шпильки с помощью FSA.

UFP

Универсальная фундаментная плита

UFP обеспечивает метод модернизации для закрепления бурового раствора на стороне фундамента в приложениях, где существует минимальный вертикальный зазор.

LMAZ / MA / MAB / MASB

Анкеры для грязевых порогов

Анкеры для грязевых порогов, являющиеся альтернативой анкерным болтам, крепятся к опалубке и облегчают отделку.Уникальный дизайн обеспечивает гибкость установки, устраняя проблемы с неправильно установленными анкерными болтами.

MASA / MASAP

Анкеры для грязевых поросят

Анкеры для грязевых поросят — экономящая время альтернатива анкерным болтам, которые помогают обеспечить правильную установку, даже если шпилька мешает. Нагрузки выше, чем у анкерных болтов 5⁄8 ″ и 1⁄2 ″.

ABS

Стабилизатор анкерного болта

Быстро прикрепляется к форме и стабилизирует анкерный болт для обеспечения правильного размещения и предотвращения его смещения во время заливки бетона.

AnchorMate®

Держатель анкерного болта

Эти многоразовые держатели анкерных болтов легко устанавливаются на формы, обеспечивая точное размещение. Захватная секция фиксирует болт на месте без гайки для более быстрой установки и снятия.

BP / LBP

Опорные пластины

Эти пластины обеспечивают большую площадь опоры для лучшего распределения нагрузок на грязевой порос, чем стандартные шайбы. Доступны без покрытия и горячеоцинкованные.

CNW / HSCNW

Стяжные гайки

Испытанный и рассчитанный на нагрузку метод соединения резьбовой шпильки и анкерных болтов.Отверстия-свидетеля в гайке, а также функция принудительного упора помогают обеспечить равномерную резьбу на каждом конце гайки.

PAB

Анкерный болт в сборе

PAB идеально подходит для работы с высокими растягивающими нагрузками. Пластинчатая шайба на заделанном конце находится между двумя фиксированными шестигранными гайками и штампом на головке для облегчения идентификации после заливки.

StrapMate®

Держатель ремня

StrapMate предназначен для удержания ремней STHD и LSTHD в вертикальном положении во время заливки бетона, чтобы минимизировать возможность отслаивания.Фрикционная посадка обеспечивает быструю и простую установку.

SB

Анкерный болт

SB — это новейшая разработка в области анкеров большой грузоподъемности. Плавный угол перехода позволяет расположить головку анкера в оптимальном месте в бетонной стене ствола, чтобы максимизировать производительность.

SSTB®

Анкерные болты

Разработаны, чтобы выдерживать нагрузки высокого напряжения, подобные тем, которые необходимы для наших прижимов и поперечных стенок Strong-Wall®. Внесен в список ICC-ES для соответствия критериям приемлемости AC 399 в соответствии с IBC® и IRC® 2009 и 2012 годов.

RFB

Болт для модернизации

RFB — это чистый, не содержащий масла, предварительно нарезанный резьбовой стержень, снабженный гайкой и шайбой, которые обеспечивают полную инженерно-техническую систему крепления при использовании с клеем Simpson Strong-Tie®.

ABL

Локатор анкерных болтов

Обеспечивает точное и безопасное размещение анкерных болтов на бетонных опалубках перед укладкой бетона. Прибейте локатор к форме и вверните болт — никаких других деталей не требуется.

GH

Подвес для балок

GH обеспечивает соединение балки с фундаментной стеной, которое можно перекосить в зависимости от области применения.

GLB / HGLB / GLBT

Седла для балок

Монтируемое соединение между балкой и бетоном или пилястрами CMU.

L-образный болт

Анкерный болт

L-образный болт используются для прикрепления пластинчатого элемента к бетонному или каменному фундаменту, обеспечивают анкеровку для легких оснований столбов и для общего крепления к бетону.

Палубы и заборы

DBT

Соединитель Deck-Tie®

Крепление для настилов DBT обеспечивает систему крепления к поверхности без гвоздей для досок настила.Оставляет неповрежденную поверхность настила, которую легко отшлифовать и отполировать, когда придет время для обслуживания.

DJT

Стяжка балок палубы

DJT14Z прикрепляет 2 балки и балки настила сбоку от четырех или более опорных стоек.

DPTZ

Галстук для стойки палубы

Простое в установке решение для крепления стоек 2 × 4 или 4 × 4 сбоку от косоуров лестницы и балок обода.

DTT

Соединитель для настилов

Безопасные и экономичные соединители, разработанные для соответствия или превышения требований норм для конструкции палубы.Также рассчитана на нагрузку в качестве удержания для легких секционных стен и стеновых панелей со связями.

FC

Зажим для обрамления

Зажимы для обрамления обеспечивают быстрое и точное обрамление, которое идеально подходит для строительства ограждений. Их трехмерный рисунок гвоздей обеспечивает высокую прочность соединения.

LSC

Регулируемый соединитель для стрингера

Регулируемый соединитель для стрингера LSC обеспечивает универсальное скрытое соединение между стрингером и несущей перемычкой или балкой обода при замене дорогостоящего каркаса.

ML

Уголки

Уголки ML сочетают в себе прочность и универсальность. Расположенные в шахматном порядке отверстия для крепежа минимизируют раскалывание древесины, а расположенные напротив друг друга отверстия помогают упростить установку друг за другом.

TA

Угол лестницы

Помимо обеспечения структурно прочного каркаса лестницы, TA устраняет необходимость в дорогостоящих традиционных выемках.

E-Z Base ™ / E-Z Mender ™ / E-Z Spike ™

Изделия для столбов E-Z для забора позволяют легко и экономично установить или укрепить столбы для забора 4 × 4.Установить новые столбы без заливки бетона и отремонтировать сгнившие столбы забора на месте.

FB / FBR

Сделайте соединение между перилами ограждения и столбами простым и прочным. Избавьтесь от забивания пальцев ног или завинчивания, обеспечивая дополнительную поддержку.

PGT®

Хомуты для труб

Хомуты для труб прикрепляют деревянные перила ограждения к металлическим столбам ограждения, устраняя сгнившие и вышедшие из строя деревянные столбы. PGT подходит для стандартных применений, а также для углов и стыков.

KBS

Стабилизатор коленного бандажа

Стабилизатор коленного бандажа KBS1Z обеспечивает структурное соединение между коленным бандажом и колоннами или балками, помогая стабилизировать свободно стоящие конструкции.

Спроектированные деревянные соединители

U / HU / HUC / HUCQ

Подвесы с двутавровой балкой

Эта группа подвесов с двутавровой балкой обеспечивает гибкость конструкции и проверенные нагрузки для применений с двутавровой балкой и SCL. Доступны стандартные модели и модели со скрытым фланцем, а также индивидуальные опции.

W / WP / WPU / WM / WMU / HW / HWU

Подвесы для деревянных балок с двутавровой балкой и конструкционные композитные пиломатериалы

Сварные подвесы с верхним фланцем, обеспечивающие дополнительную прочность и жесткость при средних и высоких нагрузках.Наши самые настраиваемые вешалки, их можно наклонять и наклонять в зависимости от области применения.

HUC

Подвес

Этот сверхпрочный соединитель со скрытым фланцем разработан для школ и других сооружений, требующих дополнительных факторов прочности, долговечности и безопасности.

HUCQ

Сверхпрочная балочная подвеска

Сверхпрочная балочная подвеска HUCQ устанавливается с помощью наших шурупов Strong-Drive®. Устанавливаемые на конце балки или на столб, они обеспечивают надежное соединение с меньшим количеством винтов, чем вешалки с гвоздями.

LBV / BA / B / HB

Подвесы для двутавровых балок и конструкционных композитных пиломатериалов

Подвески BA — это экономичный выбор для двутавровых балок большой грузоподъемности и обычных конструкций SCL. Подвесы LBV, B и HB обеспечивают универсальность для двутавровых балок и конструкционных композитных пиломатериалов.

EGQ

Подвеска большой емкости

Этот высокопроизводительный соединитель с верхним фланцем предназначен для использования с балками из композитных деревянных конструкций и устанавливается с помощью винтов Strong-Drive® SDS Heavy-Duty Connector для большей грузоподъемности и упрощения установки.

CBS / CBSQ

Основания колонн

Основание колонны CBS устанавливается с помощью крепежных болтов, а в CBSQ используются винты Simpson Strong-Tie® Strong-Drive® SDS Heavy-Duty Connector, обеспечивающие быструю установку, уменьшение откоса и большую грузоподъемность .

CC / ECC / ECCU

Заглушки колонн

Соединение балки с колонной большой грузоподъемности, устанавливаемое с помощью стяжных болтов. Доступен в различных конфигурациях и вариантах отделки.

CCQ / ECCQ

Заглушки колонны

Соединение балки с колонной с высокой пропускной способностью, устанавливаемое с помощью винтов Strong-Drive® SDS Heavy-Duty Connector для ускорения установки и увеличения полезной площади поперечного сечения колонны по сравнению с болтами

GLTV / HGLTV

Подвески для тяжелых условий эксплуатации

Предназначены для работы с коллектором из конструкционных и композитных пиломатериалов, требующих высоких нагрузок.Гвозди верхнего фланца имеют такой размер и расположены так, чтобы предотвратить разрушение коллектора из-за раскола пластин.

HUS / HHUS / HGUS

Подвесы с двойным срезом

Эти подвесы, разработанные для применений, где требуются высокие нагрузки, оснащены гвоздями с двойным срезом. Эта запатентованная инновация распределяет нагрузку по двум точкам на каждом гвозде балки для большей прочности.

LCB / CB

Основания колонн

Основания колонн LCB / CB помогают соединять стойки с бетоном для широкого диапазона стержней.Нижняя часть опорной плиты должна быть заподлицо с бетоном.

LGU / MGU / HGU / HHGU

Балочные подвесы большой грузоподъемности для деревянных конструкций и композитных пиломатериалов

Балочные подвесы большой грузоподъемности разработаны для ситуаций, когда коллектор и балка находятся на одном уровне с верхней частью. Винты Simpson Strong-Tie® Strong-Drive® SDS Heavy-Duty Connector облегчают установку.

LCB

Основание колонны

Эти основания колонны устанавливаются с помощью винтов, что сокращает время установки и уменьшает откос, обеспечивая при этом соединение с высокой пропускной способностью.

MSC

Многопозиционный соединитель

MSC поддерживает конек и две впадины для конструкции крыши. Идеально подходит для слуховых крыш.

SCL

Подвеска с верхним фланцем большой грузоподъемности

Подвесы с верхним фланцем серии SCL представляют собой соединители с высокой нагрузочной способностью для использования с конструкционными композитными пиломатериалами, которые распределяют нагрузку на несущий элемент и крепежные детали.

DU / DHU / DHUTF

Подвесы для гипсокартона

Подвесы с торцевым креплением DU / DHU и верхнее крепление DHUTF переносят нагрузки от балочного перекрытия на деревянную стойку стены через два слоя гипсокартона толщиной ⅝ дюйма.Эти вешалки устанавливают после того, как гипсокартон будет на месте.

ITS / MIT / HIT

Подвески для деревянных изделий

Эти подвесы с двутавровыми балками с верхним фланцем обеспечивают превосходные характеристики и более быструю установку. Сиденье Strong-Grip ™ позволяет устанавливать балку без гвоздей, что снижает стоимость установки.

IUS / MIU

Подвесы с двутавровой балкой

Гибридный подвес, сочетающий в себе преимущества подвесок с лицевым и верхним креплением. Установка выполняется быстро благодаря сиденью Strong-Grip ™ без гвоздей, легкодоступным лицевым гвоздям и самозажимным язычкам локатора.

LSU / LSSU / LSSUI

Легкие наклонные / наклонные U-образные кронштейны для двутавровых балок и SCL

Эта серия крепит деревянные балки или стропила к заголовкам с уклоном вверх или вниз и с наклоном влево или вправо до 45 ° .

PAI / MPAI

Анкеры для прогонов

Монтируемые на месте решения для крепления прогонов из инженерной древесины к бетону и бетонным стенам, которые имеют код ICC-ES, указанный для применения в бетоне с трещинами и без трещин.

SUR / SUL / HSUR / HSUL

Подвесы с наклоном 45 ° для двутавровой балки и SCL

Эти подвесы с наклоном 45 ° упрощают установку одинарных и двойных двутавровых балок, поскольку они закрывают верхний фланец двутавровой балки , устраняя необходимость в ребрах жесткости стенки.

LF

Подвес с двутавровой балкой

Идеально подходит для приложений, не требующих ребер жесткости. Экономичная серия LF имеет высоту, рассчитанную на поддержку верхнего пояса двутавровой балки, что позволяет сократить время установки и затраты на материалы.

LT

Подвес

Специальная серия подвесов для двутавровых балок с верхним фланцем, отвечающих уникальным потребностям двутавровых балок, обеспечивая при этом превосходные характеристики и простоту установки.

RC

Зажим рыхлителя

RBC соединяет 2 разорванный каркас с верхней частью другой деревянной балки.

THAI

Вешалка

Модель THAI, предназначенная для двутавровых балок, имеет удлиненные ремни и может формироваться в полевых условиях, чтобы обеспечить возможность регулировки по высоте и удобство крепления на верхнем фланце.

VPA

Соединитель с переменным шагом

Наклонный VPA предлагает универсальное решение для крепления стропил к верхней плите. Он будет адаптироваться к уклонам между 3:12 и 12:12, что делает его дополнением к универсальному LSSU.

HCP

Угловая пластина для бедра

HCP соединяет стропило или балку с двойными верхними пластинами под углом 45 °.

HRC

Hip-Ridge Connector

Серия HRC — это соединители с возможностью уклона в полевых условиях, которые прикрепляют бедра к элементам конька или фермам. HRC можно наклонять до 45 ° без снижения нагрузки.

CSC / FSS

Зажим для потолочной опоры / Стабилизирующий ремень для обшивки

Эти спиральные ремни обеспечивают разделение на 1 дюйм между каналом обрешетки и балкой, что позволяет использовать изоляцию Thermafiber® и прикрепить канал обрешетки ко всем балкам.

Соединители для клееной балки

HU / HUC / HUCQ / HGUS

Клееные балки и подвесы с двойным сдвигом

Подвески для тяжелых условий эксплуатации со стандартными и скрытыми фланцами для различных применений с высокими нагрузками.HU и HUC оснащены гвоздями Min / Max для адаптации нагрузки, а HGUS — гвоздями с двойным срезом

LGU / MGU / HGU / HHGU

Балочные подвесы большой грузоподъемности для клееного бруса

Балочные подвесы большой грузоподъемности, предназначенные для ситуаций, когда коллектор и балка находятся заподлицо вверху. Винты Simpson Strong-Tie® Strong-Drive® SDS Heavy-Duty Connector облегчают установку.

HUC

Подвес

Этот сверхпрочный соединитель со скрытым фланцем разработан для школ и других сооружений, требующих дополнительных факторов прочности, долговечности и безопасности.

HUCQ

Сверхпрочная балочная подвеска

Сверхпрочная балочная подвеска HUCQ устанавливается с помощью наших шурупов Strong-Drive®. Устанавливаемые на конце балки или на столб, они обеспечивают надежное соединение с меньшим количеством винтов, чем вешалки с гвоздями.

GLS / HGLS / GLT / HGLT

Седловые вешалки для балок и клееного бруса

GLT и HGLT соответствуют типичным требованиям к конструкции для деревянных и клееных балок. Фланцы воронки® позволяют легко устанавливать балки. GLS и HGLS — тяжелые седельные вешалки из клееного бруса.

HHB / GB / HGB

Подвесы для балок и прогонов

Эта серия подвесов для балок и прогонов может использоваться для обработки древесины по дереву или дерева по стали. Прецизионное формование обеспечивает точность размеров и помогает обеспечить надлежащую площадь подшипника и соединение.

WM / WMU / WP / WPU / HW / HWU

Подвески для прогонов с верхним фланцем серий WPU, HWU и HW обеспечивают максимальную гибкость конструкции.

Вешалки EG

Вешалки для балок и клееной древесины

Эти соединители предназначены для поддержки больших элементов, обычно используемых в конструкции балок из клееного бруса.Доступны модели с верхними фланцами или без них.

HCA

Шарнирные соединители

Шарнирные соединители HCA помогают передавать нагрузки между двумя балками, выровненными встык, с помощью комбинации опорных пластин, боковых пластин и болтов. HCA выдерживают как вертикальные, так и горизонтальные нагрузки.

GLB / HGLB / GLBT

Седла для балок

Монтируемое соединение между балкой и бетоном или пилястрами CMU.

Прижимы и натяжные стяжки

HDB / HD

Прижимы

Прижимы на болтах, обеспечивающие низкий прогиб при различных нагрузках.Протестировано в соответствии с критериями приемлемости ICC-ES AC 155 для использования в вертикальных и горизонтальных приложениях.

HDU / DTT

Прижимы

Предварительно отклоненные прижимы почти исключают прогиб под нагрузкой из-за растяжения материала. Винты разъема Strong-Drive® SDS для тяжелых условий эксплуатации сокращают время установки и помогают устранить проблемы с установкой.

DTT

Соединитель для настилов

Безопасные и экономичные соединители, разработанные для соответствия или превышения требований норм для конструкции палубы.Также рассчитана на нагрузку в качестве удержания для легких секционных стен и стеновых панелей со связями.

HDC

Concentric Holdown

Крепления HDC устраняют эксцентриситет за счет установки с помощью наших винтов Strong-Drive® SDS Heavy-Duty Connector (входят в комплект), чтобы уменьшить скольжение и обеспечить большую площадь нетто-сечения стойки по сравнению с болтами.

HDQ / HHDQ

Прижимы

Прижимы HHDQ сочетают в себе низкий прогиб и высокие нагрузки с простотой установки. Его уникальная конструкция сиденья значительно снижает прогиб под нагрузкой.

RP6

Ретро пластина

Модернизированная пластина RP6 подходит для наружной части каменных зданий и помогает привязать стены к конструкции крыши или пола с помощью стержня диаметром 3/4 дюйма.

LTT / HTT

Натяжные стяжки

Натяжные стяжки — это экономящее время решение для сопротивления растягивающим нагрузкам в вертикальных и горизонтальных приложениях. Крепятся гвоздями, их проще и быстрее устанавливать, чем традиционные прижимы.

LSTHD / STHD

Крепления для стяжных лент

Встроенные держатели для стяжных лент, обеспечивающие высокую несущую способность и позволяющие легко устанавливать на бетонные опалубки.Разработан для минимизации растрескивания бетона.

PA / HPA

Анкеры для прогонов

Монтируемые на месте решения для крепления деревянных прогонов к бетону и бетонным стенам, которые имеют кодекс ICC-ES, указанный для применения в бетоне с трещинами и без трещин.

Соединители для каменной кладки

META / HETA / HHETA / HETAL / DETAL / TSS

Анкеры для закладных ферм и фиксаторы для сидений ферм

Разработанный метод крепления стропильных ферм к бетонным и каменным стенам для противодействия подъемным и поперечным нагрузкам.Ступенчатый рисунок ногтей обеспечивает большее сопротивление поднятию.

LTA

Боковой анкер для фермы

Анкер для закладной фермы LTA2, рассчитанный на минимальные пояса фермы 2 × 4, для залитых цементным раствором и бетонных стен, был разработан для обеспечения высоких нагрузок при неглубокой заделке.

HU / HUC / HSUR / L

Кронштейны для лицевого монтажа

Прочные торцевые подвесы для балок доступны со стандартными и скрытыми фланцами, а также со скосом 45 °.

LGUM / HGUM

Подвесы для балок / балок большой грузоподъемности для бетонной кладки

Подвески для балок / балок большой грузоподъемности для бетонных или кирпичных стен.Установка упрощается с помощью винтов Strong-Drive® SDS Heavy-Duty Connector и анкеров Titen HD® (оба входят в комплект).

WM / WMI / WMU

Подвески для кирпичной кладки и бетона

Эти подвесы с верхним фланцем идеально подходят для соединения деревянных балок, прогонов и балок со стенами из кирпичных блоков. WM разработан для использования на стандартной 8-дюймовой залитой цементным раствором стеновой конструкции из кирпичных блоков.

HUC

Подвес

Этот сверхпрочный соединитель со скрытым фланцем разработан для школ и других сооружений, требующих дополнительных факторов прочности, долговечности и безопасности.

MBHU

Подвес для балок

Подвес для балок MBHU с торцевым креплением соединяет балки с кирпичной кладкой или бетонными стенами. Несварной неразъемный соединитель MBHU подходит для массивных пиленых и деревянных балок, а также ферм.

MBHA

Подвеска для каменной кладки

MBHA — это цельный несварной соединитель, доступный для массивных пиломатериалов, ферм и деревянных изделий.

FGTR / LGT / VGT

Модернизированные балки

Стяжки балок средней и большой грузоподъемности для новых или модернизируемых применений.Простая установка как внутри, так и снаружи стены.

H / LTA2

Анкер для сейсмических и ураганов / Боковой анкер для фермы для каменной кладки

Большой выбор конструкций для усиления соединения между стенами и крышей с целью противодействия ветру и сейсмическим воздействиям. Предназначен для ферм и стропил.

MSTAM / MSTCM

Хомуты

Предназначены для противодействия растягивающим нагрузкам при подъёме между деревом и кладкой. Устанавливайте с помощью гвоздей и наших шурупов для бетона и кирпичной кладки Titen®.

MTSM / HTSM

Хомуты

Предназначены для высоких нагрузок между фермами и кладкой.

MGT / HGT

Крепления балок

Крепления балок соединяют балки крыши с деревянными стенами для работы с умеренными и высокими нагрузками.

H

Ураганные и сейсмические стяжки

В серию ураганных стяжек входят различные конфигурации ветровых и сейсмических стяжек для ферм и стропил. Его упрощенная конструкция встроенной части позволяет легче размещать его рядом с арматурным стержнем.

CCQM / CCTQM / ECCLQM / CCCQM / ECCLQMD

Заглушки для колонн для CMU и бетонных опор

Предназначены для использования в фундаментах с фальш-опорами и в местах, где тяжелые бревна опираются на бетонные или бетонные блочные колонны. Протестировано на устойчивость к высоким нагрузкам, необходимым для защиты от сильного ветра.

Соединители фермы с покрытием

Пластины соединителя фермы

Simpson Strong-Tie уже несколько десятилетий участвует в производстве компонентов. Наше производственное предприятие постоянно производит высококачественные листы с одними из самых высоких нагрузок в отрасли.

META / HETA / HHETA / HETAL / DETAL / TSS

Анкеры для встроенных ферм и защелки на сиденье фермы

Разработанный метод крепления стропильных ферм к бетонным и каменным стенам для противодействия подъемным и поперечным нагрузкам. Ступенчатый рисунок ногтей обеспечивает большее сопротивление поднятию.

CHC

Подъемный зажим для компонентов

Проверенное решение с расчетной нагрузкой для безопасного подъема и размещения собранных деревянных компонентов. Устанавливается с помощью наших винтов Strong-Drive® SDS для тяжелых условий эксплуатации.

HTC

Зажимы для крыши

Зажимы для тяжелых ферм обеспечивают контроль выравнивания между стропильной фермой и ненесущими стенами. Их паз диаметром 2½ дюйма позволяет вертикальному перемещению пояса фермы при приложении нагрузки.

TBE

Усилитель подшипников фермы

TBE передает нагрузку от фермы или балки на плиты в условиях ограниченного количества опор и обеспечивает исключительную подъемную способность.

TC

Соединитель фермы

Соединитель фермы TC идеален для ножничных ферм и может допускать горизонтальное перемещение до 1 1⁄4 ″.TC также прикрепляет плакированные фермы к верхним плитам или порогам, чтобы противостоять подъемным силам.

STC / STCT / DTC

Зажимы для стропильных ферм

Для контроля соосности между стропильной фермой и ненесущими стенами; прорезь 1 1⁄2 ″ позволяет вертикальному перемещению пояса фермы при приложении нагрузок.

VTCR

Зажим односторонней фермы долины

Односторонний зажим фермы долины VTCR обеспечивает надежное соединение между фермой долины и опорным каркасом ниже.

AHEP

Регулируемая обрешетка на набедренном конце

Структурная обрешетка, которая также служит в качестве бокового ограничителя при установке и прокладки во время процесса возведения фермы. Устраняет необходимость в поясах с откидным верхом, 2x пиломатериалах или заполнителях торцов фронтона.

GBC

Соединитель для фронтальной распорки

GBC обеспечивает проверенное, испытанное соединение для повышения устойчивости здания за счет крепления к верхней части фронтальной торцевой стены.

TBD

Диагональная распорка

Диагональная распорка фермы TBD22 предлагает экономящую время замену диагональной распорке 2 × 4.Он обеспечивает жесткость и предотвращает провисание между фермами при установке.

TSBR

Распорка-ограничитель фермы

TSBR — это экономящий время боковой ограничитель для деревянных и CFS каркасов, который улучшает качество и безопасность, помогая соответствовать предписывающим рекомендациям WTCA / TPI.

TSF

Распорка фермы

Распорка фермы TSF устраняет разметку расположения верхних плит и может быть оставлена ​​на месте под обшивкой. Повышена точность, минимизированы ошибки интервала, и он прост в использовании.

FGTR / LGT / VGT

Модернизированные балки

Стяжки балок средней и большой грузоподъемности для новых или модернизируемых применений. Простая установка как внутри, так и снаружи стены.

H / TSP

Стяжки для сейсмических и ураганов

Широкий выбор конструкций для усиления соединения между стенами и крышей с целью противодействия ветру и сейсмическим воздействиям. Предназначен для ферм и стропил.

MSTAM / MSTCM

Хомуты

Предназначены для противодействия растягивающим нагрузкам при подъёме между деревом и кладкой.Устанавливайте с помощью гвоздей и наших шурупов для бетона и кирпичной кладки Titen®.

MTSM / HTSM

Хомуты

Предназначены для высоких нагрузок между фермами и кладкой.

MGT / HGT

Крепления балок

Крепления балок соединяют балки крыши с деревянными стенами для работы с умеренными и высокими нагрузками.

H

Ураганные и сейсмические стяжки

В серию ураганных стяжек входят различные конфигурации ветровых и сейсмических стяжек для ферм и стропил.Его упрощенная конструкция встроенной части позволяет легче размещать его рядом с арматурным стержнем.

CP

Разжимная плита

Передает нагрузку от фермы или балки на плиты в условиях ограниченного подшипника. Заменяет струпья от гвоздей или, в некоторых случаях, дополнительный слой, когда это необходимо для опоры.

DSC

Соединитель поперечной стойки

DSC передает силы сдвига диафрагмы от фермы балки или балки к поперечным стенкам. Новый DSC5 превосходит предыдущие модели даже с меньшим количеством застежек.

LTA

Боковой анкер для фермы

Анкер для закладной фермы LTA2, рассчитанный на минимальные пояса фермы 2 × 4, для залитых цементным раствором и бетонных стен, был разработан для обеспечения высоких нагрузок при неглубокой заделке.

DU / DHU / DHUTF

Подвесы для гипсокартона

Подвесы с торцевым креплением DU / DHU и верхнее крепление DHUTF переносят нагрузки от балочного перекрытия на деревянную стойку стены через два слоя гипсокартона толщиной ⅝ дюйма. Эти вешалки устанавливают после того, как гипсокартон будет на месте.

LGUM / HGUM

Подвесы для балок / балок большой грузоподъемности для бетонной кладки

Подвески для балок / балок большой грузоподъемности для бетонных или кирпичных стен.Установка упрощается с помощью винтов Strong-Drive® SDS Heavy-Duty Connector и анкеров Titen HD® (оба входят в комплект).

LUS / MUS / HUS / HHUS / HGUS / HUSC

Подвески для балок с двойным срезом

Прибивание гвоздей с двойным срезом более эффективно распределяет нагрузку для большей прочности при меньшем количестве гвоздей. Это экономит время и позволяет использовать общие гвозди как для крепления балки, так и для крепления перемычки.

THA / THAC

Регулируемые подвесы для фермы

Уникальная конструкция этих подвесов позволяет изгибать ремни в полевых условиях до нужной высоты для установки на торце или на верхнем фланце.Также доступна версия со скрытым фланцем.

THGQ / THGQH / HTHGQ

Подвесы для балок SCL

Эти многослойные подвесы для балок с фермами, более простая в установке альтернатива болтовым подвескам, устанавливаются с помощью крепежных винтов Strong-Drive® SDS для тяжелых условий эксплуатации. чтобы обеспечить высокую грузоподъемность.

THGBV / THGBHV / THGWV

Подвесы SCL к ферме

Эти подвесы большой грузоподъемности прикрепляют двух-, трех- или четырехслойные пиломатериалы из конструкционного композитного материала (SCL) к балочной ферме.Варианты установки включают наши винты или болты для соединителей Strong-Drive® SDS Heavy-Duty.

THGB / THGBH / THGW

Подвески для ферм

Сварные подвесы большой грузоподъемности для многослойных ферм. THGB может быть дополнительно установлен с помощью винтов Strong-Drive® SDS Heavy-Duty Connector. Подвесы THGBH и THGW с болтовым креплением обеспечивают более высокие нагрузки.

W / WP / WM

Подвесы для верхних фланцев с металлическими фермами

Подвесы W и WP обеспечивают гибкость конструкции для ферм, поддерживаемых деревянными или стальными коллекторами.Подвески WM предназначены для использования на стандартных 8-дюймовых стеновых конструкциях из кирпичных блоков, залитых раствором.

CGH

Подвес для угловых балок

CGH — это многоцелевой соединитель, используемый для соединения тазовых и домкратных ферм с нижними поясами ферм под углом 45 °.

HGUQ

Подвеска для многослойных балок

Подвески HGUQ обладают такой же грузоподъемностью, что и подвесы с двойным срезом HGUS, но вместо гвоздей используются соединительные винты Simpson Strong-Tie® Strong-Drive® SDS Heavy-Duty для более быстрой и простой установки.

HHSUQ

Подвес для тяжелых перекосов

HHSUQ — это крепление для торцевых опор для высоких нагрузок, предназначенное для компенсации сильных перекосов (45 ° -84 °) вальмовых ферм, что обеспечивает больший диапазон установочных приложений.

HTHMQ

Подвеска для тяжелых ферм

Подвески для ферм HTHMQ обеспечивают универсальность и высокую грузоподъемность для различных типов пиломатериалов и многослойных ферм. Они подходят для правого или левого бедра (наклон от 30 ° до 60 °).

HTU

Подвеска для торцевых анкеров

Подвесы для торцевых анкеров HTU имеют рисунки гвоздей, разработанные специально для малой высоты каблука, так что полные допустимые нагрузки (с минимальным количеством гвоздей) применяются к высоте пятки от 3 7⁄8 ″ .

LJS

Подвеска для балок с двойным срезом

Подвеска для фермы LJS26DS включает запатентованные Simpson гвозди с двойным срезом. Это нововведение также позволяет использовать меньше гвоздей, быстрее устанавливать и использовать общие гвозди для всех соединений.

LTHMA

Подвес для нескольких ферм

Подвес с малой грузоподъемностью, предназначенный для переноски двух или трех ферм при установке на оконечном тазе.

LTHJA26

Подвес для бедер / домкратов с фермой

LTHJA26 — это облегченная версия THJA26, предлагающая недорогую альтернативу для легких нагрузок на бедра / домкраты.

MSCPT

Подвес для нескольких ферм

MSCPT большой грузоподъемности, приварные к верхнему фланцу подвесы соединяют 2 или 3 фермы в терминальной установке на бедре. Верхний фланец с центральным вырезом вмещает вертикальные и диагональные элементы стенки фермы.

MTHM

Подвес для нескольких ферм

Подвески для средней и высокой грузоподъемности, рассчитанные на 2 или 3 фермы. Подходит для правого или левого бедра (под углом 45 °) и может использоваться для оконечных бедер с центральным общим разъемом или без него.

THAR / THAL

Подвесы для скошенной фермы

Разработанный для ферм перекрытия 4 × 2 и балок 4x, THAR / L422 имеет стандартный наклон 45 °. Для установки верхнего фланца ремни должны быть изогнуты. Закрепление PAN гвоздями помогает избежать расщепления нижних поясов фермы 4 × 2.

THASR / THASL

Регулируемые / наклонные подвесы для фермы

Подвесы THASR / L сочетают в себе регулируемость по высоте подвесов THA с перекосом поля, обеспечивая максимальную гибкость для установщика и устраняя необходимость в специальных заказах.

THJU

Подвес для бедер / домкратов с фермой

Подвесы для бедер / домкратов THJU обеспечивают максимальную гибкость и простоту установки, а также удобство работы для правого и левого бедра. Может быть заказан, чтобы соответствовать разным перекосам бедра, слоям и комбинациям бедра / джека.

THJA26

Подвеска для бедра / домкрата с фермой

Универсальная подвеска THJA26 может приспособить правое или левое бедро (под углом 45 °) и может быть установлена ​​до или после бедра и домкрата. Также может использоваться для двойных (конечных) бедер.

Соединители для массивных пиломатериалов

DU / DHU / DHUTF

Подвески для гипсокартона

Подвесы DU / DHU с торцевым креплением и верхние подвесы DHUTF переносят нагрузки от балочного перекрытия на стену с деревянными балками через два слоя гипсокартона толщиной ⅝ дюйма (гипсокартон). Эти вешалки устанавливают после того, как гипсокартон будет на месте.

HUTF / HUSTF

Подвески для балок с двойным сдвигом и для тяжелых условий эксплуатации

HUTF и HUSTF — это сверхпрочные подвесы для балок с верхним фланцем. HUSTF обеспечивает преимущество двойного сдвига гвоздей, распределяя нагрузку на балку по двум точкам на каждом гвозде для большей прочности.

JB / JBA / LB / LBAZ / BA / B / HHB

Подвесы для балок, балок и прогонов

Эти подвесы с верхним фланцем идеально подходят для легких и средних нагрузок. BA предлагает лучшую производительность по цене, а B можно модифицировать для соответствия практически любому применению.

THA / THAC / THAR / L

Регулируемые подвесы для фермы

Уникальная конструкция этих подвесок позволяет сгибать ремни в полевых условиях до нужной высоты для установки на торце или на верхнем фланце. Доступны версии со скрытым фланцем и со скосом 45 °.

W / WPU / WNP / WM / WMU / HW /
HWU / GLT / HGLT

Подвески с прогонами с верхним фланцем серий W, WPU, HWU и HW обеспечивают максимальную гибкость конструкции и универсальность. WMs предназначены для использования на стандартных 8-дюймовых стеновых конструкциях из кирпичных блоков, залитых цементным раствором.

THAR / THAL

Подвесы для скошенной фермы

Разработанный для ферм перекрытия 4 × 2 и балок 4x, THAR / L422 имеет стандартный наклон 45 °. Для установки верхнего фланца ремни должны быть изогнуты. Закрепление PAN гвоздями помогает избежать расщепления нижних поясов фермы 4 × 2.

LSU / LSSU

Регулируемые легкие наклонные / наклонные U-образные подвесы

Эти подвесы можно наклонять и наклонять в поле, предлагая универсальное решение для крепления балок и стропил. Они могут иметь наклон вверх или вниз и наклон влево или вправо до 45 °.

LUS / HUS / HHUS / HGUS

Подвески для балок с двойным срезом

Эти подвесы имеют двойное срезание гвоздей, которое более эффективно распределяет нагрузку для большей прочности с меньшим количеством гвоздей, экономя время и позволяя использовать обычные гвозди для балок и крепление жатки.

LUC / LU / U / HU / HUC

Стандартные подвесы для балок

Эта группа подвесов для балок предлагает гибкость конструкции и испытанные нагрузки. Доступны стандартные модели и модели со скрытым фланцем, а также индивидуальные опции.

SUR / SUL / HSUR / HSUL

Подвесы с наклоном 45 ° для массивных пиломатериалов

Эти подвесы с наклоном под углом 45 ° имеют угловые прорези для гвоздей, которые облегчают забивание гвоздей балки во время установки.

LRUZ

Подвес

LRUZ предлагает экономичную альтернативу для применений, требующих наклонной подвески для соединения стропил с коньком.Его уникальный дизайн позволяет производить установку до или после стропил.

HUC

Подвес

Этот сверхпрочный соединитель со скрытым фланцем разработан для школ и других сооружений, требующих дополнительных факторов прочности, долговечности и безопасности.

HUCQ

Сверхпрочная балочная подвеска

Сверхпрочная балочная подвеска HUCQ устанавливается с помощью наших шурупов Strong-Drive®. Устанавливаемые на конце балки или на столб, они обеспечивают надежное соединение с меньшим количеством винтов, чем вешалки с гвоздями.

HFN / F

Подвесы для панельной конструкции

Предназначены для панелей или компонентов с использованием зажимных приспособлений или аналогичных устройств для прецизионного изготовления. Канавка для захвата обеспечивает надежную фиксацию в 2- или 3-кратном элементе без использования гвоздей.

RUZ

Подвес

Подвес RUZ разработан специально для установки вокруг существующих панельных кровельных подвесов Simpson Strong-Tie®, таких как серии F или HFN.

NRUZ

Подвес

Модернизированные подвесы серии NRUZ разработаны специально для использования на гвоздезабивателях на стальных фермах и специально подходят для существующих панельных кровельных подвесов Simpson, таких как серии F или HFN.

PF / PFB / PFDB

Вешалки для стоек

Вешалки PF были переработаны для размещения гвоздей в сборе (0,148 × 1½), а также общего гвоздя 10d (0,148 × 3). Новое сложенное сиденье поднимает балку в 2 раза выше радиуса сиденья, чтобы обеспечить более плотную посадку.

HRC / HHRC

Коньковые соединители

Наклонные полевые соединители, которые прикрепляют балки вальмовой крыши к концу коньковой балки. HRC может быть наклонен вниз максимум на 45 °.

HCP

Угловая пластина для бедра

HCP соединяет стропило или балку с двойными верхними пластинами под углом 45 °.

HRC

Hip-Ridge Connector

Серия HRC — это соединители с возможностью уклона в полевых условиях, которые прикрепляют бедра к элементам конька или фермам. HRC можно наклонять до 45 ° без снижения нагрузки.

VPA

Соединитель с переменным шагом

Полевой наклонный VPA предлагает универсальное решение для крепления стропил к верхней плите. Он будет адаптироваться к уклонам между 3:12 и 12:12, что делает его дополнением к универсальному LSSU.

Хомуты и стяжки

HRS / ST / PS / HST / HTP / LSTA / LSTI /
MST / MSTA / MSTC / MSTI

Хомуты

Предназначены для передачи растягивающих нагрузок в широком спектре применений, доступны ремни в широком диапазоне размеров и значений нагрузки.

CS / CMST

Витые ремни

Непрерывные универсальные ремни, которые можно отрезать до нужной длины на стройплощадке. Упаковано в портативные картонные коробки.

FTA / LFTA

Анкеры для стяжек пола

Предназначены для использования в качестве соединения между этажами.

LTS / MTS / HTS

Скрученные ремни

Скрученные ремни обеспечивают натяжное соединение между двумя элементами каркаса, пересекающимися под углом 90 °. Участок изгиба 3 дюйма устраняет помехи в точках перехода между элементами.

T и L

Хомуты

Универсальные универсальные ремни, доступные в различных размерах для различных Т- и L-образных соединений.

CS

Спиральный хомут

Спиральный хомут — идеальное решение для фиксации стеновых стоек с помощью фланцев с помощью хомута. Эти продукты упакованы в легкие картонные коробки и могут быть отрезаны по длине на стройплощадке.

FSC

Соединитель перекрытия пола

В качестве альтернативы ремню для змеевика соединитель перекрытия FSC соединяет верхние этажи с нижними этажами изнутри стены.Продолговатые отверстия упрощают установку в узких полостях стены.

HCSTR

Ремень соединителя петли

Предназначенный для модернизации, ремни соединителя петли скрепляют горизонтальные деревянные элементы вместе, когда соединитель петли мешает.

HTSQ

Twist Strap

Twist Strap HTSQ обеспечивает натяжное соединение между двумя деревянными элементами, спроектировано так, чтобы выдерживать подъем настилов, тротуаров и балок, и выступать в качестве экономичной альтернативы по сравнению с болтовыми ремнями.

MSTCB

Предварительно изогнутый ремень

MSTC48B3 и MSTC66B3 — это предварительно изогнутые ремни, предназначенные для передачи растягивающей нагрузки от поперечной стенки верхнего этажа на балку на этаже ниже.

MSTD

Брачная лента

Брачная лента MSTD соединяет натяжные стяжки HTT и спиральные ленты CMSTC16 для панельных крыш, где элемент крыши, примыкающий к стене, слишком короткий для создания требуемых нагрузок на диафрагму крыши.

PCT

Поперечная стяжка прогонов

Эта уникальная поперечная стяжка проходит через балку и соединяет обе прогоны друг с другом, позволяя им противостоять силам растяжения и сжатия.

SA

Хомут

Сейсмический хомут SA обеспечивает горизонтальное соединение стяжек между промежуточными элементами.

TS

Twist Strap

Twist Strap обеспечивает натяжение между двумя деревянными элементами. В каждой коробке поставляется одинаковое количество правых и левых блоков.

H / TSP

Стяжки для сейсмических и ураганов

Широкий выбор конструкций для усиления соединения между стенами и крышей с целью противодействия ветру и сейсмическим воздействиям.Предназначен для ферм и стропил.

H

Ураганные и сейсмические стяжки

В серию ураганных стяжек входят различные конфигурации ветровых и сейсмических стяжек для ферм и стропил. Его упрощенная конструкция встроенной части позволяет легче размещать его рядом с арматурным стержнем.

HPT

Ураганные стяжки

Ураганные стяжки HPT специально разработаны для модернизации стропильных ног на Гавайях и протестированы для одностенных домов на предмет соответствия требованиям штата по устойчивости к возвышениям.

VB

Коленный бандаж

VB обеспечивает силу бокового сопротивления внизу балок при установке примерно под 45 ° или более к вертикальной плоскости.

FGTR / LGT / VGT

Модернизированные балки

Стяжки балок средней и большой грузоподъемности для новых или модернизируемых применений. Простая установка как внутри, так и снаружи стены.

LGT / MGT / VGT / HGT

Крепления балок

Крепления балок соединяют балки крыши с деревянными стенами для работы с умеренными и высокими нагрузками.

DSP / SSP / SP / SPH / RSP4 / TSP

Хомуты для пластин

Эти спиральные ремни обеспечивают расстояние 1 дюйм между каналом обрешетки и балкой, что позволяет использовать изоляцию Thermafiber® и прикрепить канал обрешетки ко всем балки.

SP

Стяжка с пластиной шпильки

Стяжка с пластиной шпильки SP представляет собой соединение между пластиной и шпилькой, обеспечивающее сопротивление поднятию.

HL / HLG

Универсальные угловые косынки и большие углы способствуют стандартизации и экономичности конструкции и совместимы со структурным оборудованием Simpson Strong-Tie®.

L / LS / GA

Усиливающие и наклонные уголки

Универсальные уголки для различных применений, где требуется испытанный под нагрузкой угол 90 ° или угол наклона на рабочем месте. Неровный рисунок ногтей снижает вероятность расщепления.

LTP4 / LTP5 / A34 / A35

Опорные уголки и пластины

Опорные уголки и боковые стяжные пластины испытаны и являются универсальными решениями для широкого спектра применений. Ножки A35 изгибаются, чтобы соответствовать соединению, в то время как LTP передает боковые нагрузки.

A

Угол

Широкий диапазон углов для соединения под углом 90 ° для различных требований нагрузки.

RBC

Зажим границы крыши

Зажим RBC передают поперечные нагрузки между диафрагмой крыши и стеной. RBC можно использовать на деревянных или каменных стенах и выдерживать уклон крыши от 0/12 до 12/12.

HH

Подвес для жатки

Для быстрой и точной установки дверных и оконных перемычек и других поперечин. Подвески жатки HH могут ускорить работу, укрепить раму и избавить от необходимости использовать триммеры.

Grove Construction Hardware

948 East Belmont St.

Ontario, CA,

909-544-4331

% PDF-1.5
%
1 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 1 >>
эндобдж
6 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 2 >>
эндобдж
11 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 3 >>
эндобдж
16 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 4 >>
эндобдж
21 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 5 >>
эндобдж
26 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 6 >>
эндобдж
31 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 7 >>
эндобдж
36 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 8 >>
эндобдж
41 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 9 >>
эндобдж
46 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 10 >>
эндобдж
51 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 11 >>
эндобдж
56 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 12 >>
эндобдж
61 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 13 >>
эндобдж
66 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 14 >>
эндобдж
71 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 15 >>
эндобдж
76 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 16 >>
эндобдж
81 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 17 >>
эндобдж
86 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 18 >>
эндобдж
91 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 19 >>
эндобдж
96 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 20 >>
эндобдж
101 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 21 >>
эндобдж
106 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 22 >>
эндобдж
111 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 23 >>
эндобдж
116 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 24 >>
эндобдж
121 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 25 >>
эндобдж
126 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 26 >>
эндобдж
131 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 27 >>
эндобдж
136 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 28 >>
эндобдж
141 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 29 >>
эндобдж
146 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 30 >>
эндобдж
151 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 31 >>
эндобдж
156 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 32 >>
эндобдж
161 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 33 >>
эндобдж
166 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 34 >>
эндобдж
171 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 35 >>
эндобдж
176 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 36 >>
эндобдж
181 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 37 >>
эндобдж
186 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 38 >>
эндобдж
191 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 39 >>
эндобдж
196 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 40 >>
эндобдж
201 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 41 >>
эндобдж
206 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 42 >>
эндобдж
211 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 43 >>
эндобдж
216 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 44 >>
эндобдж
221 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 45 >>
эндобдж
226 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 46 >>
эндобдж
231 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 47 >>
эндобдж
236 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 48 >>
эндобдж
241 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 49 >>
эндобдж
246 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 50 >>
эндобдж
251 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 51 >>
эндобдж
256 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 52 >>
эндобдж
259 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 53 >>
эндобдж
262 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 54 >>
эндобдж
265 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 55 >>
эндобдж
268 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 56 >>
эндобдж
271 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 57 >>
эндобдж
274 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 58 >>
эндобдж
277 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 59 >>
эндобдж
280 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 60 >>
эндобдж
283 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 61 >>
эндобдж
286 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 62 >>
эндобдж
289 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 63 >>
эндобдж
292 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 64 >>
эндобдж
295 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 65 >>
эндобдж
298 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 66 >>
эндобдж
301 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 67 >>
эндобдж
312 0 объект>
эндобдж
313 0 объект>
эндобдж
314 0 объект>
эндобдж
315 0 объект>
эндобдж
316 0 obj>
эндобдж
317 0 объект>
эндобдж
318 0 obj> поток
H, TPSWB% (fEW * P! H0 * ucm; jjZ_UvQ ي SDD) 1INpv9! BF ވ K0 &, M.T * .w% ڏ AGq} @ P9ClNxL7 {WH / Z7EDŅd> y`) vm} G | ITiALjVbXN`˅B-rɝB / \ D | lť ۽ m / Ղ y92
Y9؟ 0z &; 34 ~ 4 ̀t o? Խ E + ý5ClPa ׂ x
(c6I ++ ָ 5 $ ‘~ Vw @ 7.uVu @ RWY] PZSUs [ց ӷe1’BiuTqj * ZHSǝ> ߾ ap? ~ 4` ~;

Для домашних инспекторов: оценка проблем с крепежными деталями

Ник Громико, CMI® и Кентон Шепард

Термин «крепежные детали» обычно относится к гвоздям, винтам, болтам, а иногда и анкерам. Крепежные детали могут напрямую соединять вместе два куска материала, или материал может удерживаться вместе соединителями, которые, в свою очередь, удерживаются на месте застежками.Сложность оценки крепежа состоит в том, что большинство домашних инспекторов осматривают существующие конструкции, а не строящиеся дома, поэтому к тому времени, когда инспектор видит крепеж, обычно почти ничего не видно, кроме его головки. Некоторые проблемы, влияющие на крепежные детали, такие как коррозия, могут быть видимыми, но другие проблемы могут быть очевидны только инспекторам, которые понимают их свойства и свойства материалов, которые они соединяют. Помимо понимания видимых проблем, инспекторы должны понимать некоторые основы крепежа, которые помогут им выявлять менее очевидные проблемы.

Есть много разных типов крепежа. Давайте рассмотрим наиболее распространенные типы, а также проблемы, которым они подвержены.

ВИДЫ КРЕПЕЖЕЙ И ИХ ПРИМЕНЕНИЕ

Анкеры — это приемные устройства, установленные в очень мягких или очень твердых материалах, которые сами по себе не удерживают или не принимают гвозди, винты или болты.

На этой фотографии показан металлический соединитель, называемый балочной подвеской, удерживаемый на месте крепежными деталями,

, некоторые из которых подходят для этого конкретного соединителя, а некоторые — нет.

При проектировании или определении крепежа для конкретной цели проектировщик должен принимать во внимание:

1. типы и степень силы, которой крепеж должен сопротивляться;
2. свойства материалов, в которые будет вбиваться крепеж;
3. различные элементы окружающей среды, которые будут воздействовать на застежку в течение ее срока службы; и
4. требования к сроку службы застежки.

КОНСТРУКТИВНЫЕ СИЛЫ

Крепежные детали рассчитаны на сопротивление двум структурным силам: отталкиванию и сдвигу.

Извлечение

Усилие извлечения параллельно валу крепежного элемента, называемому хвостовиком. Если вы схватите головку винта или гвоздя плоскогубцами и попытаетесь вытащить ее прямо, застежка будет сопротивляться выдергиванию.

Один из методов, который используется для повышения сопротивления застежки от выдергивания, — это деформировать стержень застежки. Это улучшает сопротивление выдергиванию за счет увеличения трения, которое необходимо преодолеть, чтобы вынуть застежку.

Деформация хвостовика принимает различные формы. Добавление резьбы к стержню застежки для образования винта — один из хороших способов добиться сопротивления.

Винт для гипсокартона

# 1 — винт с крупной резьбой, предназначенный для использования с деревянными шпильками.

# 2 — самосверлящий винт с мелкой резьбой, предназначенный для использования с тонкостенными стальными шпильками.

# 3 — самосверлящий винт с мелкой резьбой, предназначенный для использования со стальными шпильками большой толщины.

Винты с крупной резьбой можно установить быстрее, но они имеют меньшее сопротивление выдергиванию, чем винты с мелкой резьбой.

Винты более устойчивы к вырыванию, чем гвозди, но это не означает, что они могут быть заменены гвоздями для использования с конструкционными металлическими соединителями. Крепежные детали, используемые с металлическими соединителями, должны быть разработаны для использования с каждым конкретным соединителем и утверждены производителем соединителя, поскольку соединители имеют ограничения нагрузки, которые связаны со свойствами и ограничениями конкретного соединителя.

Конструкционный винт Simpson

Несмотря на то, что на рынке есть конструкционные винты, большинство винтов, используемых с металлическими соединителями, считаются дефектной установкой. Конструкционные винты изготавливаются из высокопрочной стали и подвергаются термообработке для дальнейшего повышения их прочности.

Шуруп SD для дерева не одобрен для использования с металлическими соединителями. Конструкционный винт есть.

Маркировка головок для винтов Simpson

Конструктивный винт на схеме выше изготовлен компанией GRK.Резьба CEE предназначена для увеличения отверстия в самой верхней из двух соединяемых деталей, чтобы они были более плотно прижаты друг к другу.

Гвоздь с кольцевым стержнем

Другой метод, используемый для предотвращения выдергивания, — придать стержню гвоздя шероховатость путем добавления ряда колец. Это так называемые гвозди с кольцевым стержнем.

Шероховатый хвостовик

Еще один метод — придать шероховатость хвостовику с помощью покрытий. На фотографии выше сравните гвоздь, оцинкованный горячим способом, с гвоздем без покрытия (яркий).Для защиты от коррозии обычно добавляют грубые покрытия, но сопротивление истиранию является дополнительным преимуществом.

Спиральный хвостовик также может помочь противостоять выдергиванию,
, хотя это один из менее распространенных типов крепежа, используемых в строительстве.

Соединение головки и хвостовика

Помимо свойств хвостовика крепежа, прочность соединения головки с хвостовиком и толщина головки важны для сопротивления вытягиванию.

ЭКСПЕРИМЕНТЫ

Инспекторам следует знать о нескольких экспериментах, которые были проведены в отношении абстиненции.

Gas & Wax

До того, как в середине 1970-х стало доступным обрамление гвоздей, покрытых винилом, производители, работавшие на больших жилых массивах в Калифорнии, обнаружили, что гвозди без покрытия требовали больше усилий, чем они хотели. Итак, чтобы было легче забивать гвозди, они бросали кусок парафина в открытую 50-фунтовую коробку с гвоздями 16d, наливали немного бензина и подбрасывали спичкой.Воск расплавился бы через коробку, что значительно упростило бы забивание гвоздей, но резко снизило их сопротивление извлечению. Кроме того, в жаркую погоду монтажникам было легче держать молоток с деревянной ручкой. Иногда с той же целью в открытую коробку с гвоздями насыпали детскую присыпку, но она не работала как лубрикант.

Сушеные, шероховатые стержни

В начале 1990-х годов, в попытке сэкономить, некоторые подрядчики по обрамлению заменили гвоздь немного меньшего размера с шероховатой стойкой на стандартный в отрасли гвоздь с ручным приводом 16d.Однако это может привести к неожиданному вырыванию гвоздя во время строительства с катастрофическими и потенциально опасными последствиями.

И газ, и воск, и гвозди-заменители меньшего размера использовались во многих домах в Калифорнии и ряде других мест в течение 90-х годов, поэтому, если вы видите структурные нарушения, связанные с вырыванием гвоздей, в том числе части головы, которые просто приклеиваются к создается впечатление, что вас пригвоздили, одна из этих проблем или что-то подобное может быть источником проблемы. Но есть вещи, которые вы просто не заметите.

СДВИГ

Сила сдвига прилагается перпендикулярно стержню крепежной детали. Крепежные детали, которые крепят металлические соединители к дереву, в первую очередь предназначены для сопротивления сдвигу, хотя во многих случаях также будет задействована некоторая сила отрыва. Поэтому к крепежным элементам для соединителей также предъявляются требования к минимальной длине. Свойства, важные для сопротивления сдвигу, — это прочность сплава, из которого изготовлен крепежный элемент, его диаметр и прочность соединения между стержнем крепежного элемента и его головкой.

Неисправная установка

Крепеж, используемый для соединения подвески со стеной, изображенной выше, неисправен, потому что используемые золотые винты для настила предназначены для предотвращения выкатывания при креплении настила настила к балкам пола. У них недостаточная прочность на сдвиг, чтобы выдерживать нагрузку на конструкцию крыши. Кроме того, поскольку гипсокартон не поддерживает стержень шурупа так же хорошо, как дерево, усилие сдвига увеличивается. Представьте себе, что вместо того, чтобы опираться на гипсокартон, между вешалкой и каркасом оставлен зазор в ½ дюйма.Это почти так. Крыша гаража рядом с этим рухнула под снегом.

Аналогичный дефект с кровельными гвоздями

ОТКАЗ ВИНТА

Винты выходят из строя одним из четырех способов:

1. Отказ происходит по хвостовику. Пример этого происходит при заворачивании шурупов в твердый материал. Винты часто отламываются чуть ниже головки. Палубные винты могут показаться надежно закрепленными, когда на самом деле хвостовик сломался.Хотя это выглядит надежно, головка отсоединена от хвостовика, и винт не имеет удерживающей силы. Вы можете обнаружить эту проблему, надавив на материалы, для соединения которых предназначен винт, чтобы увидеть, перемещаются ли они по отдельности.
2. Зачистка резьбы винта обычна для твердого материала и мягкого винта. Фотография выше была сделана с помощью электронного микроскопа и показывает частично обнаженные нити.
3. Зачистка материала с внутренней резьбой обычно применяется при работе с твердыми винтами и мягким материалом.Рассмотрим пример, изображающий винт, проходящий через зефир (см. Ниже).
4. Водитель может раздеть голову. Винты со шлицевой головкой и крестообразной головкой снимают легче, чем винты с квадратным или звездообразным профилем.

Квадратный привод

Звездчатый привод

Винты, используемые для крепления накладки, имеют меньший диаметр головки.

СРОК СЛУЖБЫ КРЕПЕЖА

Срок службы крепежа зависит от его основного материала, которым обычно является углеродистая сталь или один из нескольких различных типов нержавеющей стали.Тип и толщина покрытия также влияют на срок службы, причем цинк является одним из наиболее распространенных покрытий. На срок службы также будут влиять свойства материалов, из которых соединяются крепежные детали, и среда, в которой используется крепеж.

СВОЙСТВА МАТЕРИАЛА

Плотность

Плотные материалы обеспечивают лучшее закрепление основы для сопротивления как сдвигу, так и сдвигу.

В качестве крайнего примера, дуб держит крепеж более эффективно, чем зефир.

В плотной древесине может потребоваться предварительное просверливание направляющих отверстий для предотвращения раскалывания, особенно возле концов. Тупой конец гвоздя также помогает предотвратить раскалывание, поскольку тупой острие гвоздя раздавливает волокна древесины, а не расклинивает их, как острие.

Некоторые типы винтов предназначены для вырезания собственных направляющих отверстий.
Этот винт предназначен для крепления дерева к стали и прорезает собственное пилотное отверстие в стали.

Некоторые материалы, такие как композиты на основе пластика, используемые для настила, различаются по плотности в зависимости от температуры и влажности, поэтому требования к креплению могут меняться изо дня в день.Чрезвычайное расширение и сжатие также усложнили закрепление этих материалов. Согласно статье в сентябрьском номере журнала Building Products Digest за 2007 год, в 2006 году было построено около 750 000 палуб с использованием пластиковых композитных обшивок.

Винт для крепления композитов на пластиковой основе

Сейчас 80 производителей предлагают композиты разного состава, устанавливаемые в самых разных климатических зонах, поэтому вы можете найти настилы с большим процентом креплений, которые выкрутились и не смогли надежно удерживать настил палубы на месте.Производители крепежа быстро предложили решения этих проблем, и теперь доступны винты для крепления композитов, используемых в различных условиях окружающей среды.

На этой иллюстрации вы можете увидеть, как концы винтов различных типов
предназначены для проникновения в материалы, для крепления которых предназначены винты.

Толщина

Материалы, которые позволяют застежке оставаться в контакте по всей ее длине, обеспечивают более эффективное закрепление, чем более тонкий материал, через который большая часть застежки проникла и больше не контактирует.

При соединении тонких материалов, таких как листовой металл, используются винты
с валами с полной резьбой.

Когда более толстые материалы, такие как дерево, соединяются вместе, винты с гладкой частью возле головки позволяют плотно стянуть эти две части.

Это золотой винт для настила, предназначенный для крепления настила настила к балкам.

ХИМИЧЕСКАЯ РЕАКЦИЯ

Металлический крепеж может потерять свою несущую способность при воздействии агрессивных сред и материалов.К ним относятся:

• древесина, обработанная консервантами;
• морской соленый воздух;
• антипирены;
• удобрений;
• дымы; и
• кислотный дождь.

Частью обучения профессии инспектора является изучение не только общих условий, которые могут повлиять на крепежные детали, но и условий, уникальных для местного региона, в котором вы работаете, которые могут повлиять на крепежные детали.

Обработанная консервантом древесина

В прошлом использовалось несколько типов консервантов на водной основе для повышения устойчивости древесины к разрушающим древесину насекомым и гниющим грибам.Каждый тип содержал химические вещества, разъедающие некоторые металлы. Химические формулы различаются в зависимости от производителя и региона, и эти формулы могут изменяться без предупреждения. Уровень удержания консервантов может варьироваться в зависимости от породы дерева и метода обработки древесины. Проблема еще больше усложняется тем, что отрасль все еще развивается. Таким образом, хотя производители крепежа дают рекомендации относительно совместимости со своей продукцией, выбор правильной застежки или подтверждение того, что она была использована, может быть трудным, особенно если все, что вы можете видеть, — это головка застежки в пятне фонарика в темном подвале. или пространство для сканирования.

Хромированный арсенат меди (CCA) использовался в течение многих лет, но его использование сократилось из-за включения значительных количеств мышьяка в качестве одного из химикатов для обработки. Правила Агентства по охране окружающей среды США, действующие с 2004 года, требуют, чтобы химические вещества для обработки под давлением не содержали мышьяка. Как правило, крепежные детали из горячеоцинкованной стали и нержавеющей стали рекомендуются для CCA.

Следующее поколение консервантов для древесины, обычно используемых в зданиях, включает четвертичный щелочной меди (ACQ), азол меди (типы A и B), а также SBX / DOT (борат натрия) и борат цинка (для древесных композитов).Составы этих продуктов также различаются. Хотя они не содержат мышьяка, некоторые типы содержат химические вещества, которые вызывают более коррозию крепежных изделий, чем CCA.

Рекомендуемые крепежные детали для них включают горячеоцинкованные материалы, нержавеющую сталь или цинк-полимерные материалы с тройным покрытием. Следует избегать крепления из углеродистой стали и алюминия. Алюминиевые гвозди не распространены в строительстве, и, как правило, их использование ограничивается креплением алюминиевых профилей, поэтому следите за яркими гвоздями, используемыми для обработанной древесины, и прокомментируйте это, если вы их найдете.

Гвоздь, одобренный для использования с обработанной древесиной

Большинство крепежных деталей из нержавеющей стали приемлемы для использования с обработанной под давлением древесиной. Испытания показали, что нержавеющая сталь типов 304 и 316 хорошо работает с древесиной, обработанной CCA-C, ACQ-C, ACQ-D, карбонатом CBA-A и CA-B.

Большое количество переменных, влияющих на скорость коррозии крепежных элементов, контактирующих с обработанной под давлением древесиной, не позволяет точно определить расчетный долгосрочный срок службы этих крепежных элементов.

ЗАЩИТНЫЕ ПОКРЫТИЯ

Существует два основных типа методов защиты от коррозии, используемых для защиты стальных крепежных изделий. Барьерные покрытия связываются со сталью и служат щитом между сталью и коррозионными элементами окружающей среды. Жертвенные покрытия часто служат барьерным покрытием. Кроме того, поскольку они находятся ниже на анодной диаграмме, они будут корродировать раньше стали, так что даже если защитное покрытие будет повреждено, обнажая сталь, защитное покрытие будет корродировать первым, защищая основной металл стали.

Яркий

Стальной крепеж без защитного покрытия называется блестящим крепежом. Яркие застежки следует использовать только в средах с низким уровнем коррозии. Даже влажный воздух вызовет ржавчину любых открытых частей.

Горячеоцинкованный подвесной гвоздь над ярким подвесным гвоздем

Гальванизация

Гальванизация крепежа — это одобренный процесс нанесения покрытия, наиболее часто используемый для обработанной под давлением пиломатериалов.Гальванизация — это процесс покрытия крепежных деталей цинком. Цинковое покрытие действует как барьерное покрытие, предотвращающее попадание коррозионных агентов в основной стальной металл, так и как защитное покрытие, поскольку цинк, как металл с большей анодностью, будет корродировать раньше стали. Существует несколько типов процессов цинкования, включая горячее цинкование, гальваническое покрытие и механическое цинкование. Чем толще оцинкованное покрытие, тем дольше ожидаемый срок службы стального крепежа.

Крепежные детали из горячеоцинкованной стали используются в регионах, где требуется максимальная степень защиты. Для горячего цинкования стальных крепежных изделий сталь сначала очищается, протравливается, флюсовуется, а затем погружается в ванну с расплавом цинка. Перед проверкой и отправкой крепежам дайте остыть. Некоторые бетонные анкеры и металлические соединители также могут быть оцинкованы горячим способом. Крепежные изделия горячего погружения производятся в соответствии со стандартами ASTM 153.

Электрооцинкованные крепежные детали используются в мягких погодных условиях и в помещениях с низкой влажностью.Электро-гальванизация покрывает гвоздь цинковым покрытием с помощью электрического заряда. Гвозди погружают в раствор электролита, и электрический ток покрывает их тонким слоем цинка. Однако после длительного воздействия элементов тонкий слой цинка окисляется, в результате чего крепежная деталь подвержена нормальному ржавлению и образованию пятен.

Кровельный гвоздь горячего окунания показан слева, а кровельный гвоздь с гальваническим покрытием справа.

Механическое цинкование — это процесс нанесения защитного цинкового покрытия на голую сталь.Голую сталь очищают и загружают в стакан, содержащий неметаллические ударные шарики и цинковый порошок. При вращении тумблера цинковый порошок механически прилипает к деталям. Покрытие гвоздей с механическим покрытием является пористым и хрупким по сравнению с гальваническими и горячеоцинкованными крепежными изделиями и склонно к отслаиванию.

Два оцинкованных винта

Покрытия на основе цинка являются одними из наиболее распространенных. Винты с золотой декой подверглись хроматической конверсии, что придает им желтоватый цвет.В прошлом кадмиевые винты использовались из-за их прочности, но из-за токсичности кадмия его больше не используют в крепежных деталях, которые обычно используются в строительстве.

Гвозди с виниловым покрытием

Грузило с клетчатой ​​головкой 16d с виниловым покрытием, которое является отраслевым стандартом

Гвозди для обрамления, производимые сегодня, покрыты винилом, который действует как смазка, когда крепеж вождение. Он также обеспечивает небольшую барьерную защиту от коррозии.Это обычное покрытие для гвоздей, забиваемых вручную, таких как грузила 8d и 16d.

Гвозди с полимерным покрытием

Некоторые гвозди покрыты смолой, которая действует как смазка для облегчения вождения, а также как клей. Забивая гвоздь, температура застежки повышается настолько, что смола становится жидкой. Оказавшись на месте, смола затвердевает и действует как клей, прикрепляя стержень к древесным волокнам.

Гвозди с фосфатным покрытием

Добавление тонкого слоя фосфата помогает сопротивляться удалению, а также обеспечивает небольшую устойчивость к коррозии.

Гальваническая коррозия

Гальваническая коррозия возникает, когда некоторые разнородные металлы контактируют друг с другом. Для возникновения гальванической коррозии должны существовать два условия:

1. Должны присутствовать два разных металла.
2. Между двумя металлами, например водой, должен быть токопроводящий путь.

Это означает, что крепежные детали, используемые с металлическими соединителями или планками, должны быть из того же металла, что и соединитель.Например, использование крепежа из нержавеющей стали с соединителями из оцинкованной стали может привести к коррозии.

Коррозионно-стойкие крепежные детали

К другим типам коррозионно-стойких креплений относятся нержавеющая сталь марки 304 и особенно тип 316, которые являются отраслевыми стандартами для крепежных изделий, используемых в строительстве. Тип 316 рекомендуется для соленой среды, но вы не сможете сказать, просто взглянув.

На фотографиях вверху и внизу показаны крепежи из нержавеющей стали.

Медные гвозди хорошо сопротивляются коррозии и часто используются с медной накладкой
и для крепления черепицы из шифера.

Циклы влажности

Многие обычно используемые строительные материалы, такие как древесина, расширяются и сжимаются при изменении содержания влаги. Этот процесс называется круговоротом влаги. В долгосрочной перспективе круговорот влаги приводит к увеличению отверстий вокруг крепежных элементов, и, когда используемые крепежные детали представляют собой гвозди, они в конечном итоге расшатываются в своих отверстиях и все больше выступают, поскольку влажная древесина расширяется, захватывая гвозди и слегка выталкивая их из отверстий. .По мере высыхания древесины отверстия увеличиваются, и древесина сжимается от гвоздей.

При повторении этого цикла гвозди могут значительно подниматься над поверхностью древесины. Торчащие гвозди — частая проблема на палубах с деревянной обшивкой. Это состояние также часто встречается на металлических крышах с открытыми креплениями, в том числе винтами.

РАЗМЕРЫ КРЕПЕЖЕЙ

Размер винта указан по номеру. Это самонарезающий оцинкованный винт №10 с шестигранной головкой.

Размер гвоздей определяется величиной «пенни», обозначенной буквой «d».
На этой фотографии изображено грузило с насечкой в ​​шахматную клетку стоимостью 16 пенни или 16 пенни с виниловым покрытием.

КЛЕМНЫЕ АНКЕРЫ

Механические анкеры

Клиновой анкер для кирпичной кладки

Клиновые анкеры для кирпичной кладки размером 3/8 дюйма, 1/2 дюйма и 5/8 дюйма Как показано на фотографии выше, на конце, который остается открытым после установки анкера, проштампован код.Анкеры размером 1½ дюйма обозначаются буквой A, 2-дюймовые анкеры обозначаются буквой B, якоря 2,5 дюйма обозначаются буквой C и так далее, с последующими буквами, которые соответствуют увеличению длины с шагом в полдюйма, как показано в таблице ниже.

Кодовый знак клинового анкера

Кодовая таблица

Хотя вы можете увидеть другие крепежные детали с кодами, выбитыми на головках винтов, такие коды из нержавеющей стали не стандартизированы, поэтому не предполагайте, что вы можете определить длину, используя ту же таблицу, которая используется для анкеров-клиньев.

Анкеровка в бетоне с трещинами была проблемой в прошлом,
, но для этого доступен новый тип клиновых анкеров.
Это якорь слева на фото выше.

Другие типы анкеров по бетону

Молоток

Т-образный анкер

Имейте в виду, что бетонные анкеры не работают в бетонных кладках (CMU) обычно называемые бетонными блоками, если ячейки не заполнены.

Проверка анкерных соединений

Производители каменных анкеров рекомендуют подтверждать правильность установки анкеров, проверив их на нужный момент затяжки с помощью динамометрического ключа. Они не рекомендуют забивать головки анкеров молотком или затягивать их торцевым ключом.

Клейкие анкеры

Клейкие анкеры обычно представляют собой стальной стержень с резьбой (обычно называемый полностью резьбовым) или стержень, который вставляется в предварительно просверленные отверстия и удерживается на месте с помощью клея.Чтобы анкеры набрали полную прочность, необходимо тщательно соблюдать инструкции производителя. Отверстия следует просверлить на нужную глубину и диаметр, а затем очистить щеткой и продуть сжатым воздухом.

Составы клея могут различаться, что приводит к значительным различиям в характеристиках продуктов с аналогичным химическим составом, в том числе в зависимости от температуры. Одна проблема с клеевыми системами известна как «ползучесть». Некоторые типы клеев рассчитаны на то, чтобы выдерживать только кратковременные нагрузки, такие как ветровые и сейсмические нагрузки.Под воздействием длительных нагрузок анкеры медленно откручиваются.

В Бостоне в 2006 году обрушилась часть системы подвесного бетонного потолка в туннеле, в результате чего погиб один человек. Клейкие анкеры, удерживающие потолок на месте, которые подвергались длительной гравитационной нагрузке, ослабли, что привело к обрушению. Если вы осматриваете конструкции, которые могут иметь клеевые анкеры при длительных нагрузках того или иного типа, внимательно ищите признаки разрушения. Одно место, где вы могли бы ожидать увидеть это в жилом строительстве, — это место, где бетонный внутренний дворик или крыльцо были модернизированы для подключения к каменному фундаменту.Плохое уплотнение грунта под плитой крыльца или террасы, которое привело к оседанию, может создать нагрузку на анкеры.

Бетонные анкеры имеют два стандарта испытаний на ползучесть, включая CC-ES AC 58 с дополнительным испытанием на ползучесть. Другой тест — ICC-ES AC 308, который требует проведения двух проб, взятых при разных температурах.

АНКЕРЫ ДЛЯ СУХОЙ СТЕНЫ

Существуют различные типы устройств для крепления шурупов к гипсокартону. Некоторые из наиболее распространенных из них показаны ниже.

БОЛТЫ

Типичный оцинкованный болт с шестигранной головкой

) стандарт для прочности болта. Стандарт Международной организации по стандартизации (ISO) относится как к пределу прочности на растяжение, так и к пределу текучести болта.

Болт, классифицированный по стандартам ANSI, обозначается числом
— числом линий, расположенных вокруг головки болта.

• 0 строк = предел прочности на разрыв 2 степени
• 3 строки = степень 5
• 5 строк = степень 7
• 6 строк = степень 8

Болт, классифицированный по стандарту ISO, показанный на фотографии ниже, использует два числа на головке болта. Первая цифра указывает предел прочности на разрыв; второе число означает предел текучести.

Большинство болтов, используемых в жилых зданиях, относятся к классу 5. Для таких применений, как стальные ветровые рамы, могут потребоваться болты класса 8, но, как инспектор, вам понадобится документация, подтверждающая это требование.Получение такого подтверждения выходит за рамки практических стандартов InterNACHI.

Это болт с квадратным подголовком. Квадратное сечение под головкой

предназначено для предотвращения вращения головки при затягивании гайки.

На этой фотографии показана разница во внешнем виде между головкой
болта из нержавеющей стали и цинкового болта с квадратным подголовком.

На этой фотографии показана стопорная гайка с пластиковой футеровкой в ​​сравнении с обычной гайкой с шестигранной головкой.

ШУРУПЫ

Шурупы подобны тяжелым винтам с шестигранной головкой.

ИДЕНТИФИКАЦИЯ КРЕПЕЖА

Гвозди

Это отрезанный гвоздь. Как более старый стиль, они больше не используются,
, но вы увидите, что они используются в старых домах.

На фото выше сравнивается гвоздь с гальваническим покрытием над гвоздем для сайдинга из нержавеющей стали.

Ниже представлены три вида гвоздей, обычно используемых для крепления металлических соединителей.

Кладочный гвоздь

На этой фотографии показан саморез TimberLok ® , предназначенный для использования в домах с деревянным каркасом и бревном.

На фотографиях выше и ниже показаны конструкционные и деревянные винты производства GRK.

Винты, предназначенные для использования в кладке, часто окрашены в синий цвет.

ГВОЗДИ И ГВОЗДИ

Проблема с крепежными деталями, устанавливаемыми с помощью гвоздей, заключается в забивании гвоздей, которые используются для крепления конструкционных панелей пола, стен и крыши из таких материалов, как фанера. В этих случаях важно не забивать гвозди.

Забивание гвоздей (или забивание их под углом) уменьшает
эффективную толщину панели за счет прорыва фанеры.

Устройства регулировки глубины завихрения

Многие новые пистолеты имеют устройства регулировки глубины завихрения, встроенные в спусковой механизм.На пистолетах для гвоздей, в которых нет этого устройства, глубину привода можно регулировать, регулируя давление воздуха в компрессоре. Это менее точно, так как плотность древесины будет варьироваться.

Более новый пистолет с устройством регулировки глубины резьбы

Старый пистолет, глубина которого регулируется давлением воздуха

Гвозди для пистолетов

полоски. Вот несколько примеров.

Оцинкованный 12d

Блестящий, с кольцевым хвостовиком 8d

Горячеоцинкованный 6d

62 9002

00 типовой

4

32

00 Скобы обрамление: гальваническое покрытие 16-го калибра 1½ x 7/16 дюйма

Инспекторам следует знать, что производители крепежных изделий не дают срок службы своей продукции, потому что они слишком сильно различаются в зависимости от места установки крепежа в доме, материалов, из которых они изготовлены. которые они установлены, а также местный климат и окружающая среда.Однако инспекторы могут использовать представленную здесь информацию для вынесения обоснованных суждений о материалах, которые они проверяют.

###

% PDF-1.7
%
1271 0 объект
>
эндобдж

xref
1271 82
0000000017 00000 н.
0000002115 00000 н.
0000003221 00000 н.
0000003831 00000 н.
0000003970 00000 н.
0000004111 00000 п.
0000004195 00000 н.
0000004226 00000 п.
0000004577 00000 н.
0000006261 00000 н.
0000006355 00000 п.
0000006399 00000 н.
0000009064 00000 н.
0000009201 00000 н.
0000009342 00000 п.
0000009426 00000 п.
0000009457 00000 н.
0000009810 00000 п.
0000009904 00000 н.
0000010045 00000 п.
0000010129 00000 п.
0000010160 00000 п.
0000010513 00000 п.
0000012124 00000 п.
0000012218 00000 п.
0000012359 00000 п.
0000012443 00000 п.
0000012474 00000 п.
0000012826 00000 п.
0000014382 00000 п.
0000014476 00000 п.
0000014822 00000 п.
0000014963 00000 п.
0000015033 00000 п.
0000015351 00000 п.
0000015519 00000 п.
0000015636 00000 п.
0000015732 00000 п.
0000015826 00000 п.
0000031891 00000 п.
0000032200 00000 н.
0000032338 00000 п.
0000032666 00000 п.
0000032820 00000 н.
0000033148 00000 п.
0000033474 00000 п.
0000034057 00000 п.
0000034198 00000 п.
0000034282 00000 п.
0000034313 00000 п.
0000034666 00000 п.
0000035964 00000 п.
0000036105 00000 п.
0000036189 00000 п.
0000036543 00000 п.
0000036869 00000 п.
0000037195 00000 п.
0000037519 00000 п.
0000039458 00000 п.
0000039613 00000 п.
0000049576 00000 п.
0000050158 00000 п.
0000050264 00000 п.
0000050756 00000 п.
0000054728 00000 п.
0000055332 00000 п.
0000055901 00000 п.
0000056362 00000 п.
0000059971 00000 п.
0000060536 00000 п.
0000072675 00000 п.
0000072850 00000 п.
0000072936 00000 п.
0000073111 00000 п.
