В процессе выполнения различных строительных работ зачастую возникает потребность в закреплении бруса на кирпичной стене. У неопытных мастеров эта задача нередко вызывает ряд вопросов. Поэтому в данной статье мы рассмотрим, как закрепить деревянный брусок к кирпичной стене, а также некоторые другие деревянные детали.

Крепление бруса к стене

В каких случаях требуется крепление бруса к стене

Крепление бруса к кирпичной кладке является довольно распространенной строительной операцией, которая может потребоваться в следующих случаях:

• При креплении различных конструкций и элементов интерьера.
• При выполнении перепланировки.
• В процессе утепления или облицовки фасада – в этом случае необходимо выполнить крепление деревянной обрешетки к кирпичной стене.
• Для монтажа козырьков и примыкающих к дому навесов.

Ниже подробно рассмотрим, как выполняется монтаж бруса.

Монтаж деревянной обрешетки

Процесс крепления бруса

Инструменты

Перед тем как прикрепить деревянный брус к кирпичной стене, необходимо подготовить следующие инструменты и материалы:

• Электродрель;
• Молоток;
• Строительный уровень;
• Дюбеля типа «быстрый монтаж».

Монтаж

Инструкция по закреплению бруса на стене выглядит следующим образом:

• Вначале нужно найти положение, в котором должен находиться прикрепленный к стене брус.
• Далее надо выполнить отверстия под дюбеля, которые высверливаются сквозь брус. На этом этапе важно не сместить деталь, поэтому работу лучше выполнять вдвоем, чтобы один человек удерживал брус, а второй – высверливал отверстия.

Шаг между крепежами зависит от сечения бруса – чем оно больше, тем, соответственно, меньше должен быть шаг. К примеру, если крепится брусок сечением 5х5 см, шаг должен составлять около 20 – 30 см.

Кроме того, в зависимости от сечения бруска выбирается и размер крепежа. Максимальный размер составляет 8×120 мм, а минимальный – 6×40 мм. Что касается выбора сверла, то оно должно соответствовать диаметру и длине дюбеля.

• Затем надо выполнить зенкование отверстий, чтобы выполнить монтаж крепежей впотай. Для этого отверстия на несколько миллиметров рассверливаются сверлом, соответствующим диаметру шляпки крепежа.

Вставка пластикового дюбеля в отверстие

• После этого в отверстия своими руками вставляются пластиковые дюбеля.
• В завершение работы в дюбеля вставляются гвозди и забиваются молотком. В результате крепежи расширяются и прочно фиксируются в стене, удерживая при этом деревянную деталь.

Обратите внимание! Гвозди дюбелей имеют прорези под крестовую отвертку, однако, они не предназначены для того, чтобы их вкручивали. Прорези выполнены лишь с целью простого демонтажа крепежа.

На этом процесс монтажа завершен. Надо сказать, что раньше, до появления быстрого монтажа, брус крепили к стенам при помощи обычных дюбелей. Однако, сейчас данная технология не применяется, так как она гораздо более сложная и отнимает больше времени.

Пример заделки балок

Монтаж балок

Отдельно следует сказать о том, как выполняется опирание деревянной балки на кирпичную стену. Данная процедура очень ответственная, так как балки обычно принимают на себя большую нагрузку или даже служат перекрытием. Поэтому заделка балки в стену (опирание) должно соответствовать определенным требованиям прочности и надежности.

Итак, установка балок обычно осуществляется в специальные ниши глубиной не менее 150 мм.

Сам процесс выглядит так:

• Первым делом необходимо отесать концы балки под углом около 60 градусов.
• Затем торцы детали пропитываются антисептической жидкостью, и после высыхания обрабатываются смолой.
• Далее выравнивается дно ниши и застилается несколькими слоями рубероида.
• После этого концы балки оборачиваются толем и укладываются так, чтобы не достигали стенки ниши примерно на 40 миллиметров.
• Затем оставшееся в нише пространство заполняется бетоном.

На этом процесс заделки завершен. Надо сказать, что для придания жесткости конструкции зачастую выполняют дополнительное крепление балки анкером. В этом случае анкер устанавливается еще в процессе кладки стены, причем располагается на расстоянии около 12 см от наружной ее поверхности.

Схема заделки с использованием анкера

Другой конец анкера должен выпирать в помещение на 20 см. При этом для монтажа балки в ней выполняется отверстие, соответствующее диаметру штыря. Данный способ монтажа применяется в тех случаях, когда необходимо получить крепление особой прочности.

Перемычки

Напоследок рассмотрим, как укладываются деревянные перемычки в кирпичных стенах над окнами и прочими проемами (читайте также статью «Строгальный станок по дереву: схема. Изготовление фуганка на деревянной станине»).

Следует отметить, что к самим деревянным перемычкам имеется ряд требований:

• Толщина должна в два раза превышать толщину кирпича.
• Древесина должна быть высокого качества, без трещин и сучков.
• Влажность древесины должна составлять не более 8 %, в противном случае перемычку может повести.

Обратите внимание! Прежде чем укладывать балку, ее необходимо пропитать антисептическим составом и антипиреном. Это предотвратить ее гниение и сделает пожароустойчивой.

На фото — деревянная перемычка

Процесс укладки выглядит так:

• Вначале подготавливаются площадки, на которые будет опираться перемычка. Они очищаются от мусора и сверху покрываются несколькими слоями рубероида. При этом следует учитывать, что перемычка должна заходить на стену на 20-25 см.
• Затем наносится цементный раствор и укладывается сама перемычка.
• Далее положение детали проверяется строительным уровнем. При необходимости его надо подкорректировать.
• При возведении последующих рядов, пространство между торцом перемычки и кирпичами также заполняется цементным раствором.

Совет! Перемычку желательно делать из прочных пород древесины, особенно, если строение будет массивным. К примеру, отличным вариантом является дубовая балка, правда цена этой древесины довольно высокая.

Вот, пожалуй, и вся основная информация о креплении бруса и других деревянных деталей к кирпичным стенам.

Вывод

Закрепить на деревянной стене брус или уложить на нее балку несложно. Однако, как и любые другие строительные операции, данная работа требует строгого соблюдения технологии. Именно от этого зависит прочность и надежность монтажа (см.также статью «Крепление балясин к деревянной лестнице: технические особенности монтажа. Рекомендации по безопасности»).

Ознакомиться с дополнительной некоторой информацией по озвученной выше теме можно из видео в этой статье.

Как скрепить кирпичную стену с брусовой: монтаж бруса к кирпичу

Во время строительства дома или его ремонта нередко складывается ситуация, когда необходимо выполнить крепление бруса к кирпичной стене. В одном случае он должен нести достаточно серьезную нагрузку, в другом -служить лишь каркасом, куда крепится какой-нибудь облицовочный материал, например сайдинг снаружи здания либо гипсокартон внутри. Для тех, кто знает технологию монтажа, прикрепить брус из дерева к кирпичной кладке не составит большой проблемы.

При монтаже бруса к кирпичной стене, нужно учитывать свойства конструкции, деталей, а также способа крепежа.

Где применяется данный вид примыкания?

Сфера применения узлов, где деревянные брусья примыкают к стене из кирпича, чрезвычайно широка. Наиболее часто данный вид примыкания используется с такими целями:

• закрепить мебель, бытовую технику либо элементы интерьера;
• для монтажа перегородки из дерева;
• чтобы поставить двери в проем;
• для внутреннего или наружного утепления, где обрешетка из брусков играет роль каркаса;
• чтобы навесить козырек над входом в дом или в другом месте;
• для возведения пристройки к зданию (тамбура или веранды).

Схема крепления бруса мягким методом при помощи скоб.

Когда требуется закрепить на стене предметы интерьера, деревянный брус прикладывается к поверхности плашмя и фиксируется с помощью крепежа. Так он способен нести значительную нагрузку. Чем больше величина этой нагрузки, тем больше точек крепления к кирпичной кладке необходимо предусмотреть. Такое же правило применяется при монтаже перегородки, только стартовый брус устанавливается вертикально.

Дверная коробка постоянно испытывает динамические нагрузки, поэтому она закрепляется к кирпичу особо надежным видом крепежных элементов: анкерами. Они же применяются при установке различных козырьков, испытывающих снеговую и ветровую нагрузку.

При наружном или внутреннем утеплении кирпичных стен из брусков собирают обрешетку (каркас), являющийся основой для монтажа облицовки: винилового сайдинга, гипсокартона, пластиковых панелей и прочих материалов. В этой ситуации дерево испытывает минимальные механические нагрузки, оттого может крепиться дюбелями для быстрого монтажа.

Для возведения пристройки требуется надежная конструкция, несущая на себе кровлю со всеми вытекающими последствиями.

В этом случае деревянные брусья работают как несущие балки и примыкают к кирпичной кладке под углом 90°. Есть несколько способов, как их можно удачно опереть на кирпич и надежно зафиксировать.

Монтаж на кладку плашмя

Схема крепления анкера к кирпичной стене.

Для установки брусьев на кирпичную стену с полным прилеганием по плоскости необходимо приготовить следующие инструменты и материалы:

• дрель электрическая;
• забивающиеся дюбели с пластмассовыми пробками;
• сверла и буры с диаметром, соответствующим размеру дюбелей;
• молоток;
• измерительные приспособления;
• карандаш.

Первым делом, необходимо выполнить разметку, определив положение бруска на стене, и очертить его карандашом. Затем разметить на поверхности бруса места сверления отверстий, которые должны находиться на расстоянии 20-30 см друг от друга. Дальнейшие действия выполняются согласно алгоритму:

1. Подобрать сверло по диаметру пластмассовой вставки для дюбеля и просверлить отверстия в бруске.
2. Взять сверло, чей диаметр вдвое больше первоначального, и сделать углубления, чтобы головки крепежа ушли в «потай».
3. Приложить брусок к намеченному месту на стене и сквозь готовые отверстия нанести разметку на кирпич.
4. Поставить в дрель бур и просверлить глухие отверстия в кирпичной кладке. Приложить брус, вставить пластиковые пробки и прибить его дюбелями.

Некоторые виды специального крепежа.

Длина дюбелей должна быть подобрана таким образом, чтобы они погружались в стену не менее чем на 50 мм. Если нагрузка будет значительной, то расстояние между точками крепления делается меньше (10-15 см), а углубление в стену — больше (80-100 мм).

Крепление на анкеры выполняется в том же порядке, разница — в более тщательном подборе диаметра бура и аккуратном сверлении.

Если отверстие выйдет слишком большим, то хвостовик крепежного элемента станет вращаться внутри и затянуть анкер не удастся.

Установка балок

Традиционное крепление торца деревянной балки к стене — это заделка в кирпичную кладку. Данную конструкцию узла примыкания можно использовать в тех случаях, когда толщина кладки составляет 2 кирпича (250 мм) и более. Причина в том, что конец бруса должен войти в специально приготовленную нишу на глубину не менее 12 см (полкирпича). Если толщины перегородки не хватит, то ниша получится сквозной, что ненадежно и некрасиво.

Идеальный вариант — предусмотреть ниши под балки заблаговременно, при возведении стены. Если этого не сделано, то их можно аккуратно выдолбить. Конечно же, вторая опора для балки в виде каркаса пристройки должна быть выполнена до установки деревянного изделия в проектное положение.

Монтаж несущего бруса выполняется так:

1. Производится антисептическая обработка дерева. Торец, предназначенный для заделки в кладку, обматывается рубероидом.
2. Конец балки вводится в нишу, а второй опирается на готовую конструкцию. Расстояние от торца элемента до задней стенки ниши — 40 мм.
3. Выверяется положение бруска по горизонтали и вертикали, второй его конец закрепляется выбранным способом.
4. Щели между поверхностью кирпича и дерева заделываются цементно-песчаным раствором марки М50.

Неудобство данного способа в том, что надо затратить время на подготовку ниш и ожидание, пока раствор хорошо затвердеет, иначе при дальнейшей сборке кровли он будет выпадать кусками. Есть более практичный способ: закрепить плашмя к кирпичной кладке опорный брус того же сечения, что и балки. Крепить его нужно так, чтобы обеспечить необходимый угол наклона балок при их опоре на это основание.

Опорный брус следует крепить надежно, с использованием анкерных болтов, уходящих в толщу кирпича не менее чем на 100 мм. Шаг установки анкеров — 30 см (3 крепежа на 1 погонный метр). После балка обеими концами опирается на деревянные конструкции и закрепляется оцинкованными саморезами на стальных уголках.

Прикрепление перголы к дому для создания конструкции, опирающейся на стену

У меня был друг, который хотел построить перголу, но у него не было места для конструкции с четырьмя опорами. Его вход был довольно узким, а перголы, как правило, довольно широкими. Но это было нормально. Как я ему сказал, красота пергол в их гибкости. Я предложил двухстоечную структуру, где его дом служил бы опорой для стороны без стоек. Присоединение перголы к дому может сэкономить немного места, обеспечивая при этом необходимую поддержку конструкции. С небольшими корректировками стандартного проекта и установкой прочного бревенчатого щита ваш дом может выступать в качестве опоры для перголы.

Традиционно перголы состоят из четырех стоек, но, как узнал мой друг, можно работать и с двумя столбиками, используя свой дом для поддержки другой стороны конструкции. Это обычно называют перголой, опирающейся на стену, и это отличный вариант для передней части дома, когда вы действительно хотите создать фокус прихожей. Но этот тип перголы также требует некоторых особых соображений, которые мы рассмотрим ниже.

Уникальные требования к прислоненным к стене перголам

Причин для выбора прислоненной к стене перголы множество. Возможно, вы хотите создать тень, построив беседку поверх своей террасы, или вы можете найти компактный способ добавить беседку к передней части дома. Независимо от того, где вы ставите беседку, имейте это в виду. вы пропустите два поста в этом проекте, поэтому стабильность — ваша забота номер один. Это означает, что связь перголы с вашим домом должна быть очень прочной, иначе она может повредить стены вашего дома. Вот еще несколько вещей, которые следует отметить о прислоненных к стене перголах.

• Используйте подвесы для балок для кирпича и доски для дерева : Если вы прикрепляете перголу к кирпичному дому, вы не можете использовать обычную деревянную доску для крепления перголы к стене. Бухгалтерская доска — это просто кусок дерева, прикрепленный к вашему дому, к которому вы прикрепите стропила своей перголы. В результате он держит большую часть веса вашей беседки. Проблема с кирпичом в том, что он имеет свойство крошиться. Когда вы устанавливаете ведомую доску и прикрепляете к ней перголу, эта ведомая доска становится очень тяжелой, что может привести к расшатыванию кирпича. С кирпичом, как правило, лучше всего позволить стене стать вашей бухгалтерской доской. Это может быть немного сложнее для измерения и размещения (поскольку вам придется прикрепить к стене отдельные подвесы для балок, чтобы удерживать каждое стропило), поэтому те, у кого снаружи кирпич, чаще выбирают перголы с четырьмя опорами.
• Деревянные навесы подходят только для домов с фундаментом: Если вы строите перголу для дома без традиционного фундамента, вам понадобится четырехстоечная пергола. Более тяжелые перголы с наклоном к стене лучше всего подходят для домов с традиционным монолитным бетонным фундаментом. В противном случае ваша тяжелая пергола будет тянуть за собой ваш дом, потенциально повреждая его и ставя под угрозу целостность вашего дома.
• Если вы красите перголу, покрасьте ее перед сборкой : Это убережет вас от случайного попадания краски на дом, пока вы пытаетесь покрасить перголу. Если краска поцарапается во время сборки, вы всегда сможете подкрасить ее позже. То же самое касается окрашивания и герметизации. Запечатайте древесину, прежде чем собирать конструкцию, чтобы свести к минимуму беспорядок.

Прикрепляя перголу к стене дома, вы сильно нагружаете эту доску (или стену). Это означает, что соединение между ригелем и домом очень важно, как и соединение между стропильными балками и ригелем. Ключ к поддержанию прочных связей находится в используемом вами оборудовании, которое мой друг довольно быстро изучил. Мы вернемся к этому моменту через минуту.

Основы присоединения беседки к дому

Мне пришлось помочь моему другу пристроить беседку к его дому, с помощником это сделать проще. Вы также захотите, чтобы кто-то помог вам установить бухгалтерскую доску, чтобы убедиться, что она идеально ровная, иначе ваша пергола может стоять не прямо. Вот основные шаги по строительству перголы с примыканием к стене.

• Измерьте и установите бухгалтерскую доску : Отметьте, где вы хотите, чтобы ваши отдельно стоящие стойки стояли, затем двигайтесь в обратном направлении и отметьте место для вашей бухгалтерской доски прямо напротив них. Используйте уровень, чтобы убедиться, что доска сидит прямо, а затем используйте винты из оцинкованной стали, чтобы прикрепить ее к дому.
• Закрепите и установите стойки : На эти отдельно стоящие стойки, а также на ведомую доску будет приходиться вес, поэтому вы должны убедиться, что используете прочные анкеры, которые не будут смещаться или разрушаться со временем. При креплении столба используйте анкеры для деревянных столбов, изготовленные из оцинкованной стали, если вы устанавливаете столбы в землю, или комплект основания столба, если вы устанавливаете столбы поверх существующего настила. Помните, что обработанная под давлением древесина может вызвать более быструю коррозию вашего оборудования, поэтому используйте оцинкованное оборудование и, если возможно, ищите оборудование, которое было оцинковано и с порошковым покрытием для дополнительной защиты.
• Установите главную балку на анкерные стойки : Установите главную верхнюю балку, чтобы соединить две отдельно стоящие стойки и служить опорой для стропил. Прикрепляя эту балку, рассмотрите возможность использования декоративных деревянных связей, которые должны быть видны. Это избавит вас от необходимости скрывать или закрашивать некрасивые детали.
• Установка зажимов для стропил и стропил : Прикрепите зажимы для стропил к ведомой доске для поддержки стропил, после чего можно просто установить стропила, чтобы завершить проект. Вы можете либо оставить верхнюю часть перголы голой, либо покрыть ее брезентом, черепицей или растениями и виноградными лозами, в зависимости от того, какой вид вы хотите получить.

На мой взгляд, пергола с наклоном к стене — идеальный выбор практически в любой ситуации, но особенно в условиях ограниченного пространства, например, в небольшом патио. Мой друг использовал только небольшой дизайн, опирающийся на стену, чтобы выделить свою прихожую, но вы можете сделать ее настолько большой, насколько хотите, при условии, что вы правильно закрепите конструкцию.

Одной из вещей, которая облегчила работу моего друга, было использование горячеоцинкованной стальной фурнитуры от OZCO. Большая часть их оборудования предназначена для того, чтобы ее видели, и предлагает дополнительный уровень порошкового покрытия, поэтому оно добавляет стильности конструкции, обеспечивая при этом надежную поддержку, в которой вы нуждаетесь. Когда вы строите перголу, опирающуюся на стену, сверхпрочные и высококачественные продукты, такие как OZCO, — это именно то, что вам нужно для безопасного завершения вашего проекта. У них также есть планы на всевозможные проекты, включая дизайн перголы.

Настилы, прикрепленные через кирпичную облицовку

Когда настил прикреплен к кирпичной облицовке, что-то, вероятно, пошло не так.

Не обязательно, не в 100% случаев, но возможно. Как домашние инспекторы, мы в Structure Tech определенно обращаем внимание на это при осмотре палуб. В большинстве случаев мы рекомендуем ремонт, когда обнаруживаем это. Сегодня я объясню, почему это проблема и что с этим можно сделать.

О, и пока я обсуждаю кирпич в этом сообщении в блоге, то же самое относится к кирпичной кладке и каменной облицовке.

Проблема: кирпичная облицовка против кирпичных стен

Чтобы понять, почему это проблема, вы должны понять, как укладывается кирпичная облицовка. В большинстве домов в городах-побратимах, когда вы видите то, что кажется кирпичной стеной, на самом деле вы видите кирпичную облицовку. Кирпичная стена означает, что стена буквально построена из кирпичей. Не поймите меня неправильно, у нас много таких зданий в Миннеаполисе и Сент-Поле, но у нас на или больше стен с деревянным каркасом и кирпичной облицовкой.

Кирпичный шпон — это не просто тонкие кусочки кирпича; он состоит из настоящих полноразмерных кирпичей, уложенных друг на друга. Эта стена поддерживается фундаментом и удерживается на месте кирпичными связями; тонкие куски гофрированного металла, прикрепленные к стене с деревянным каркасом, чтобы помочь стабилизировать кирпич. Кирпичи на самом деле не касаются стены с деревянным каркасом, и при правильной установке не касается и раствора.

Примечание: фантастическое подробное объяснение того, как раствор, соприкасающийся со стеной с деревянным каркасом, может привести к серьезным проблемам с водой, можно найти в статье доктора Джозефа Лстибурека «Хоккейные шайбы и гидростатическое давление».

Чтобы предотвратить проникновение воды, облицованная кирпичом стена отделена от стены с деревянным каркасом воздушным зазором в 1 дюйм. Диаграмма ниже от Тома Фейзы прекрасно иллюстрирует это:

Итак, теперь, когда мы понимаем, что кирпичная облицовка отделяется от фактической конструкции дома, как именно должен быть прикреплен настил к дому со стеной, облицованной кирпичом? Очевидно, вы не можете просто вставить болты в кирпич; что может сорвать кирпичную стену прямо с дома. Итак, как насчет использования шурупов, которые проходят через кирпичи в краевую балку дома? К сожалению, это тоже не работает. Если бы винты были правильно затянуты, кирпичная стена была бы серьезно повреждена, и кирпич плотно прижался бы к стене с деревянным каркасом.

Мало того, теперь вы создаете рычаг против дома, оказывая огромное давление вниз на кирпичную облицовку, которая не является структурной. Это просто настенное покрытие.

Требования к строительным нормам

Строительные нормы и правила традиционно не касались требований к палубе. Вы должны были прочитать главу 5 «Этажи» Международного жилищного кодекса (IRC) и использовать эту информацию, чтобы понять, как правильно построить террасу. Проблема в том, что очень не хватало подробностей о том, как собрать колоду.

К счастью, строительные нормы и правила стали гораздо более конкретными при строительстве палуб. В 2015 году штат Миннесота принял IRC 2012 года, в котором есть раздел, посвященный только колодам (раздел 507). В разделе 507.9.1.1 мы находим следующий текст: «Палубные ригели не должны опираться на каменную или каменную облицовку». Вы можете предположить, что это означает, что болты, проходящие через кирпичную облицовку в структуру, будут приемлемыми, но это не так.

Чтобы понять, что означает этот раздел кода, я полагаюсь на фантастическое руководство по сборке колоды для принятия кода под названием DCA-6, опубликованное Американским советом по дереву. Они ясно дают понять, что палубы не должны крепиться к кирпичным стенам или через них, и у них даже есть схема, изображающая это:

Хотя предыдущие версии строительных норм и правил не устраняли этот недостаток, он не делает этот строительный дефект приемлемым. Недостаток есть недостаток, независимо от того, был ли он специально устранен в кодексе или нет.

Наверняка тысячи палуб, построенных с этим дефектом, были одобрены строительными властями. Соответствуют ли эти колоды кодексу? Да. Делает ли это их правильными и безопасными? Конечно нет. Если бы это был правильный и безопасный метод строительства, кодекс не запрещал бы эту деталь сегодня.

Короче говоря, это дефект кода на новых колодах и недостаток конструкции на всех колодах.

Как починить настил, прикрепленный через кирпичную облицовку

Насколько мне известно, есть два способа решения этой проблемы. Во-первых, для сделать деку отдельно стоящей . Это требует добавления балки прямо рядом с домом для поддержки этого конца палубы. Проблема с этим ремонтом заключается в том, что рядом с домом необходимо будет добавить опоры, и это может быть нелегко сделать правильно. Фундаменты палубы должны быть установлены на ненарушенной почве, но почва рядом с домом «нарушена».

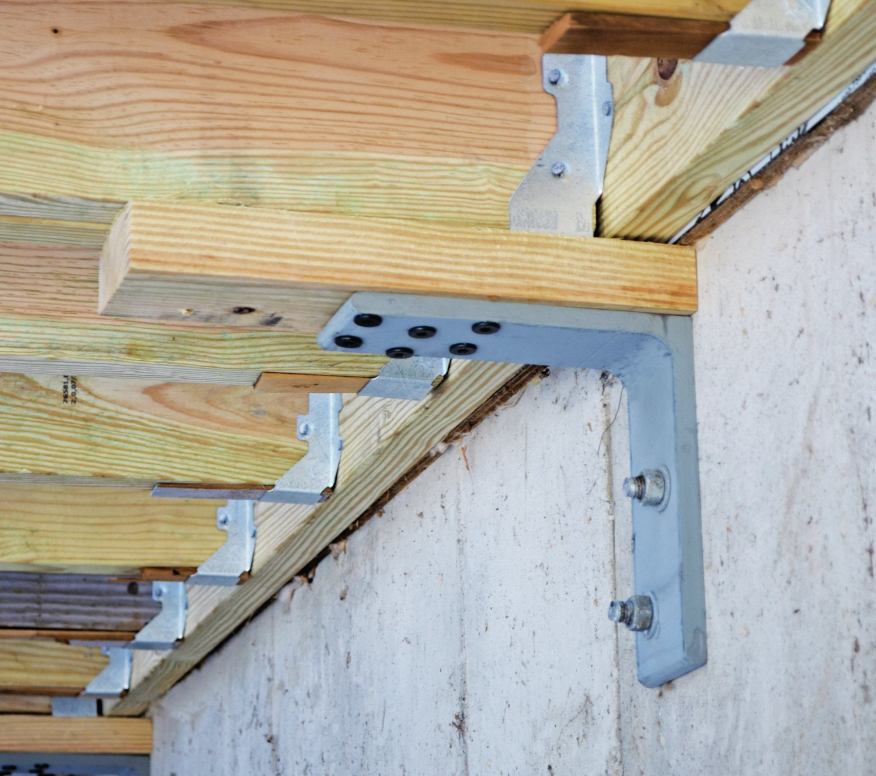

Другой способ решить эту проблему — установить новые кронштейны, специально предназначенные для этого состояния. Этот кронштейн представляет собой соединитель (BVLZ) кирпичного шпона производства компании Simpson Strong-Tie.
