Крепление мауэрлата к армопоясу: варианты и особенности

Содержание

1. Как крепить мауэрлат – варианты фиксации
2. Крепление мауэрлата к керамзитоблокам без армопояса
3. Монтаж мауэрлата на газобетон без армопояса
4. Обеспечение прочности конструкции при фиксации мауэрлата с армопоясом
5. Как надежно зафиксировать мауэрлат – проверенные способы крепления стропил
6. Как выполняется надежная установка стропильной конструкции на проволоку?
7. Крепление пояса под мауэрлат резьбовыми шпильками
8. Фиксация несущего каркаса на газобетонную стену с использованием анкеров
9. Как нужно установить мауэрлат – тонкости монтажа
10. Подводим итоги
11. Похожие статьи:

Планируя осуществить заливку армопояса под мауэрлат, важно продумать размеры и характеристики крепежной системы. Мауэрлат – это промежуточный брус, через который стропильная система соединяется со стенами анкерами, шпильками или проволокой. После укладки мауэрлата важно надежно закрепить крышу дома. При изготовлении стен из ячеистых блоков следует продумать крепление мауэрлата к керамзитоблокам без армопояса, а также вместе с ним. Рассмотрим, как нужно установить мауэрлат, чтобы не разрушить пористый бетон. Ведь при неправильном креплении блоки могут растрескаться.

Как крепить мауэрлат – варианты фиксации

Строители в своем лексиконе используют термин «мауэрлат», имея в виду специальную раму, закрепленную на торцевой поверхности капитальных стен. Независимо от того, выполняется ли для возведения несущих стен кирпичная кладка или используются пористые блоки, обязательным элементом здания является мауэрлат. Его делают из швеллера или деревянных брусьев. Мауэрлат объединяет в общую схему кровельную конструкцию и коробку дома. Демпферная рама обеспечивает равномерное распределение нагрузок на стены и надежно соединяет кровельную ферму с коробкой.

Одним из элементов, без которого не обходится ни одна кровля является мауэрлат

В зависимости от того, какие материалы используются для строительства стен, применяются различные методы крепления мауэрлата:

• установка мауэрлата на торцевую плоскость стен без заливки армированного пояса. Данный вариант крепления прочно позволяет закрепить опорный брус к поверхности газобетонной, кирпичной или керамзитобетонной стены. В процессе кладки верхнего уровня блоков между ними устанавливается проволока, которая продевается через отверстия в раме. Затем концы проволоки скручиваются;
• монтаж мауэрлата на армированный пояс, сооруженный по периметру опорной поверхности коробки дома. Указанный метод используется для фиксации мауэрлата к стенам, построенным из кирпича или композитных блоков. Технология монтажа предусматривает заливку железобетонного пояса, в котором забетонированы куски арматуры диаметром 8-10 мм. Стальные стержни используются для фиксации мауэрлата.

Способ крепления силовой рамы указывается в проекте здания.

Крепление мауэрлата к керамзитоблокам без армопояса

Приняв решение использовать керамзитобетонные блоки для возведения стен здания, следует учитывать их нагрузочную способность. Пористый керамзитобетон не способен воспринимать значительные нагрузки. Однако при небольшой массе кровельной конструкции допускается установка мауэрлата на торцевую поверхность керамзитобетонных стен.

Для этого следует выполнить указанные действия:

1. Нарезать куски стальной проволоки.
2. Уложить проволоку между блоками верхних рядов кладки.
3. Завершить кладку, обеспечив выход свободных концов проволоки.
4. Уложить деревянный брус на поверхность керамзитобетонных стен.
5. Стянуть проволокой мауэрлат через предварительно выполненные отверстия.

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция

Количество выполняемых связей должно соответствовать числу стропильных опор.

Все виды пористых бетонов отличаются недостаточно высокой прочностью. Это необходимо учитывать при выборе метода крепления. Рассмотрим далее, как закрепить мауэрлат к газобетону без армопояса.

Монтаж мауэрлата на газобетон без армопояса

[adsense1]

Технология установки мауэрлата на поверхность газобетонных стен, не оборудованных армопоясом, аналогична методу крепления к блокам из керамзитобетона.

При выполнении работ следует обращать внимание на ряд моментов:

• укладку катаной проволоки между газобетонными блоками за пару рядов до верха стены;
• подбор длины проволочных отрезков для обеспечения надежной обвязки мауэрлата;
• обеспечение горизонтальности верхней плоскости газобетона для укладки бруса;
• соответствие участков закладки проволоки и мест фиксации общему количеству стропильных балок.

Проволочный крепеж надежно крепит опорный брус к газобетонным стенам.

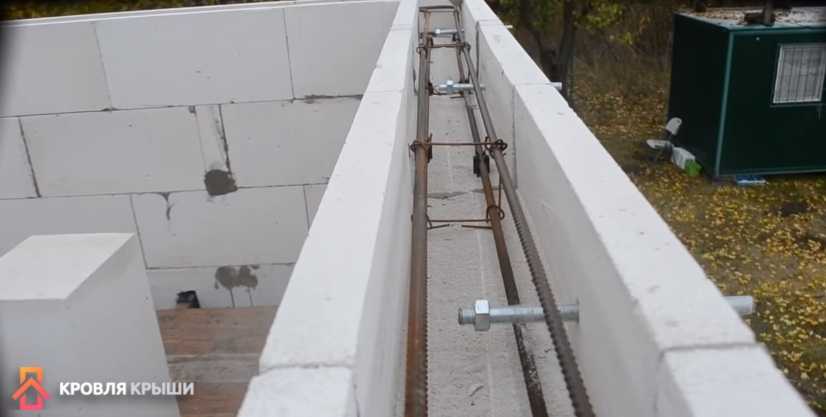

Обеспечение прочности конструкции при фиксации мауэрлата с армопоясом

[adsense2]

Для повышения надежности крепления мауэрлата и предотвращения деформации коробки здания сооружается армированный пояс.

Ширина армопояса, должна соответствовать ширине стены

Он позволяет решить ряд серьезных задач:

• сформировать прочную горизонтальную основу по контуру газобетонных или кирпичных стен;
• предотвратить локальное продавливание пористого бетона в местах крепления стропильных балок;
• придать дополнительный запас жесткости газобетонной или керамзитоблочной коробке здания.

Выполняйте работы по сооружению армопояса в следующей очередности:

1. Смонтируйте опалубочную конструкцию по контуру коробки.
2. Соберите и установите внутри опалубки арматурный каркас.

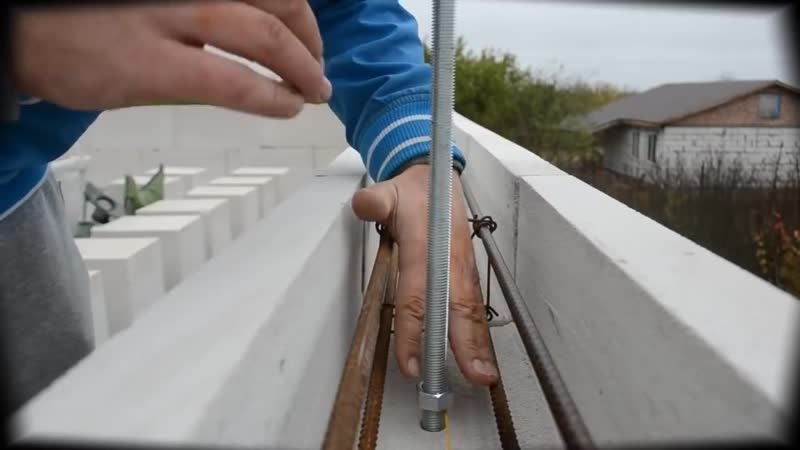

3. Разместите и закрепите к арматуре резьбовые шпильки для крепления мауэрлата.
4. Обеспечьте чистоту резьбовой части шпилек после бетонирования с помощью полиэтилена или ветоши.
5. Произведите заливку опалубки бетонной смесью.
6. Выполните демонтаж элементов опалубки после твердения бетона.

На застывший армопояс с резьбовыми шпильками несложно закрепить деревянный брус мауэрлата.

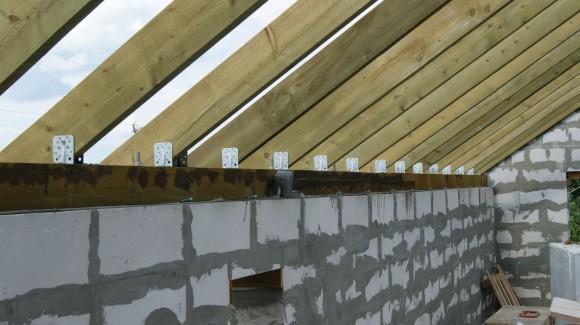

Как надежно зафиксировать мауэрлат – проверенные способы крепления стропил

[adsense3]

При сооружении опорной конструкции для крепления кровли важно обеспечить надежность крепления брусьев.

Анкерный болт является распространенным крепежом

Используются следующие методы крепления стропил:

• стальными уголками. Металлические элементы Г-образного сечения крепятся с противоположных плоскостей стропильных балок с помощью саморезов, обеспечивая надежное крепление с несущей рамой;
• вязальной проволокой. После выполнения отжига проволока становится более мягкой и легко поддается деформации. При диаметре вязальной проволоки 0,5-0,6 мм обеспечивается надежность соединений элементов стропильной фермы;
• выгнутыми скобами. Использование крепежных элементов П-образной формы позволяет надежно закрепить стропильные балки к опорному брусу. Скобы забиваются молотком и охватывают поверхность бруса;
• металлическими пластинами. Стальной крепеж применяется при сборке стропильной конструкции, изготовленной из металлических профилей. Крепление осуществляется резьбовыми шпильками или саморезами по металлу;
• металлическими кронштейнами. Применяются самостоятельно изготовленные кронштейны или покупные изделия. При толщине кронштейна не менее 2 мм обеспечивается надежность анкерного и саморезного крепления;
• монтажной лентой. Это проверенный метод крепления, обеспечивающий необходимую жесткость фиксации. Данный способ не вызывает ослабления несущей конструкции в точках фиксации.

Выбор метода крепления осуществляется индивидуально. При этом необходимо учитывать конструктивные особенности здания, а также материалы, из которых изготовлены стены и стропильная ферма.

Для крепления мауэрлата к коробке строения используются следующие технологические приемы:

• крепление отожженной проволокой;
• монтаж с помощью резьбовых шпилек;
• фиксация с использованием химических анкеров.

Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек

Выбирая оптимальный способ крепления, следует учитывать ряд факторов:

• габаритные размеры коробки здания;
• конструкцию кровельной фермы;
• массу стропильной конструкции;
• материал стропильных балок.

Остановимся более детально на особенностях различных методов крепления.

Как выполняется надежная установка стропильной конструкции на проволоку?

[adsense4]

Стальная проволока традиционно применяется для крепления мауэрлата. Это бюджетное решение, позволяющее надежно зафиксировать опорный брус. Крепление проволоки осуществляется на завершающем этапе возведения стен.

Для обеспечения крепления бруса следует выполнять ряд требований:

1. Нарезать из отожженной проволоки отрезки нужной длины.
2. Многократно скрутить проволоку и закрепить внутри кладки.
3. Запустить свободные отрезки проволочной петли через отверстия бруса.
4. Тщательно перекрутить проволоку, не допуская ее разрыва.

В участках связывания обеспечивается прочный прижим бруса к опорной поверхности коробки. При выполнении работ важно правильно рассчитать длину проволочных отрезков, позволяющую обеспечить плотный охват мауэрлата. Преимущества проволочного метода фиксации – легкость выполнения работ и незначительный уровень затрат.

Как видно сам мауэрлат и процесс его крепления являются очень важным

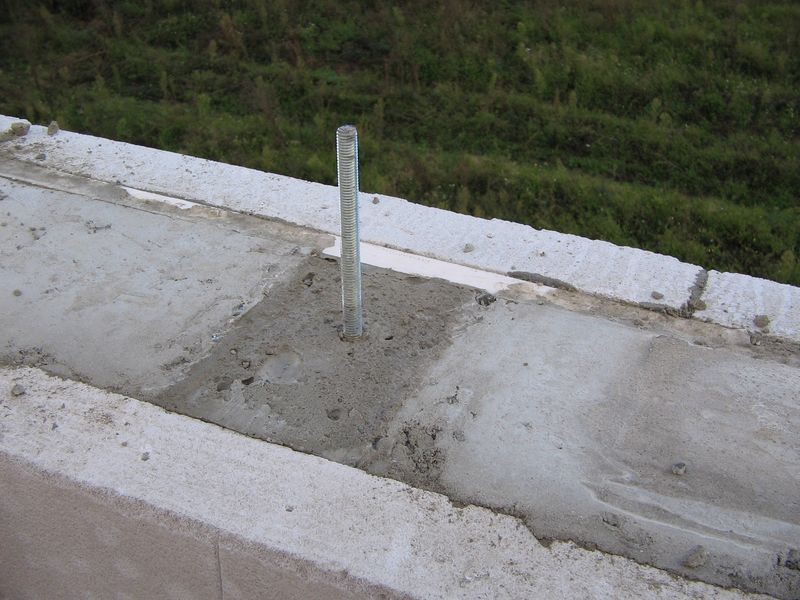

Крепление пояса под мауэрлат резьбовыми шпильками

[adsense5]

С помощью шпилек, изогнутых под углом 90 градусов, выполняется надежная фиксация мауэрлата на верхнем уровне стены. На конце шпильки, предназначенном для крепления бруса, выполняется резьба М8-М10. Изогнутый конец крепежного элемента, имеющий гладкую поверхность, располагается внутри стенной кладки или в армопоясе. Длина загнутой части составляет 0,35-0,4 м.

Приняв решение крепить мауэрлат на резьбовые шпильки, обратите внимание на следующие моменты:

• высоту расположения резьбовой части на расстоянии 0,3-0,4 м от верхнего уровня коробки;
• интервал между резьбовыми шпильками, соответствующий расстоянию между стропильными балками;
• надежную защиту резьбовой части шпилек с помощью малярного скотча или полиэтилена при бетонировании.

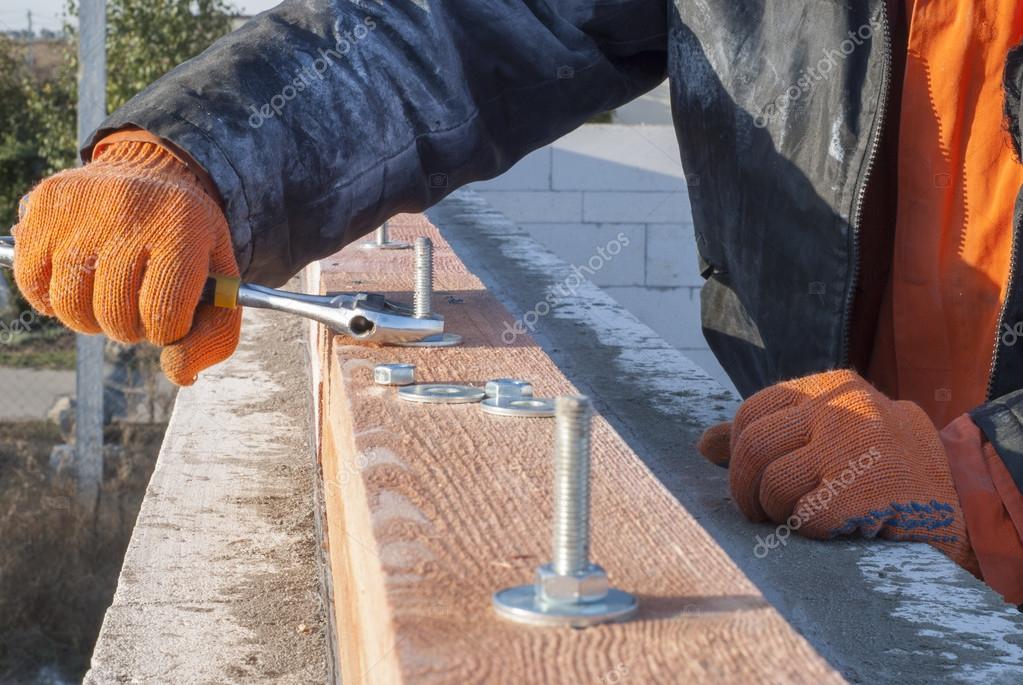

Крепление мауэрлата на резьбовые шпильки осуществляется с помощью гаек, под которые следует подложить шайбы увеличенного диаметра.

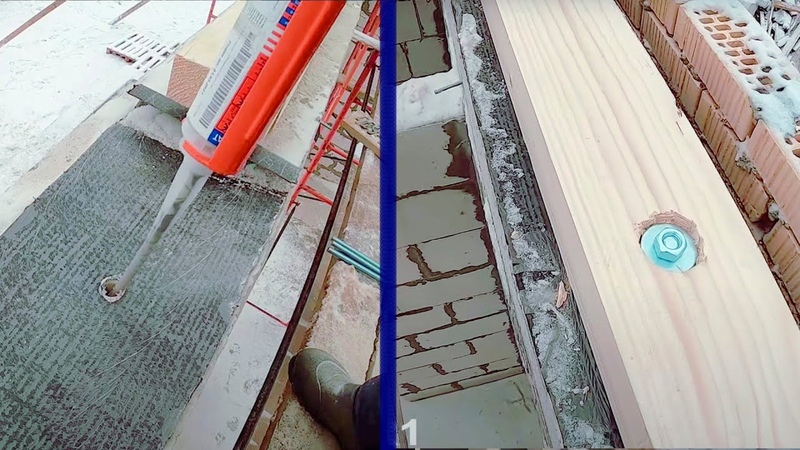

Фиксация несущего каркаса на газобетонную стену с использованием анкеров

[adsense6]

Метод крепления с использованием стальных анкеров похож на способ фиксации резьбовыми шпильками. Монтаж крепежных элементов производится до заливки армированного пояса бетонным раствором.

При выполнении работ важно соблюдать ряд требований:

• выполнить правильную разметку в брусе координат крепления;
• соблюдать ровный шаг между стальными анкерами;
• выполнять отверстия в брусе, соответствующие по диаметру резьбовой части.

По эффективности крепления данный способ более надежен, если сравнивать с использованием отожженной проволоки.

Как нужно установить мауэрлат – тонкости монтажа

[adsense7]

При выполнении монтажных работ обратите внимание на следующие нюансы:

• расположение мауэрлата на расстоянии 5 см от внешней плоскости стены;
• крепление мауэрлатного бруса параллельно кровельному коньку;
• обеспечение горизонтальности поверхности для монтажа бруса;
• пропитку деревянного бруса антисептическим составом.

При стыковке брусьев мауэрлата следует соединять стыковые части металлическими скобами.

Подводим итоги

Для обеспечения прочности строений важно надежно закрепить мауэрлат. Технология позволяет выполнить крепление мауэрлата к керамзитоблокам без армопояса и на поверхность бетонного контура усиления. Для фиксации бруса используются различные технологические приемы. Необходимо ответственно подойти к выбору способа крепления для обеспечения надежной фиксации кровельной конструкции.

Как вам статья?

шпильки к армопоясу, способы, расстояния между анкерами

Содержание:

Подготовка к установке мауэрлата
Что понадобится
Как выбрать способ крепления к стене и форму конструкции
Установка мауэрлата на шпильки к армопоясу или бетону
Способы и расстояние крепления на крышах малого размера

Кровельный мауэрлат выполняет функцию основания для стропильных ног, располагаясь над стеной здания. Его крепления к стене должно быть исключительно статичным, в то время как при фиксации стропильной конструкции может делать запас на усадку.

Подготовка к установке мауэрлата

Перед монтажом данного элемента потребуется выполнить комплекс подготовительных мероприятий. Для изготовления мауэрлата используют деревянный брус или две доски подходящих размеров. Соединяют эти доски гвоздями. Древесный материал для мауэрлата должен выбираться с особенной тщательностью. Подходящий вариант для этого – сосна: желательно, чтобы ее влажность не превышала 22%. Для крепления мауэрлата к стене могут использоваться несколько вариантов.

При выборе наиболее оптимального способа крепления мауэрлата, в учет берется тип материала, из которого были изготовлены стены, площадь дома и особенности его конструкции. Главная задача – чтобы мауэрлат был состыкован со стеной максимально надежно. Для его установки необходимо обеспечить очень ровное посадочное место, строго выверенное по горизонтали. Во время подготовки нижнего торца стены потребуется постоянное использование строительного уровня. Категорически исключается вероятность ослабления крепления под сторонними воздействиями: поэтому опорные прорези выполняются только со стороны стропильных ног.

Для большей устойчивости системы внутренняя часть стены оснащается выступом еще на этапе ее сооружения. При укладке мауэрлата этот выступ выступает в роли предохранителя от случайного обрушения бруса под воздействием возросшего давления или порывов ветра.

Что понадобится

Необходимые материалы и инструменты:

1. Брус сечением 150х150 мм.
2. Гидроизоляция. В основном для этих целей используется рубероид.
3. Уровень. Предназначается для контроля за горизонтальностью укладки конструкционных элементов.
4. Дрель.
5. Разводной ключ.
6. Молоток, болты, гвозди.

Этот перечень может претерпевать некоторые изменения, в зависимости от применяемого способа крепления. Так, если обвязка мауэрлата осуществляется проволокой, для этих целей понадобиться стальная проволока-катанка. Оптимальный диаметр этого крепежа – 5 мм.

Если крепление проводится деревянными пробками, то понадобятся некоторые дополнительные элементы:

1. Бруски из древесины. Их размеры должны максимально напоминать стандартный кирпич.
2. Стальные скобы. Речь идет об изделиях длиной 250 мм.

Соединения строительными шпильками предполагает наличие:

• Г-образных металлических шпилек для мауэрлата диаметром 12-14 см, оснащенных резьбой. Лучше всего, если на резьбовую часть будет припадать 50 мм.
• Металлических шайб.
• Бетона марки 250. Он необходим, если потребуются обустройство бетонных подушек.
• Гаек. Они должны подходить под резьбу металлических штырей. Чаще всего речь идет о резьбе м12.

Как выбрать способ крепления к стене и форму конструкции

Для каркасных и панельных домов, а также зданий из легкого бетона или облегченного кирпича лучшим вариантом является непрерывный мауэрлат по всем стенам. На массивных конструкциях основа под стропила монтируется заподлицо по отношению к внутренности стены. В качестве наружного ограждения выступает кирпичная кладка. Процедура может осуществляться куском бревна или бруса длиной не менее 50 см. Подобные отрезки подкладываются под каждую из стропильных ног.

Постройки с незначительной площадью кровли обычно оснащаются конструкцией наподобие жесткой рамы. Для сращивания брусьев применяется прямой замок, где в качестве крепежей выступают гвозди и болты. Далее раму необходимо зафиксировать на пробки при помощи скоб. Пробки изготовляются из заранее пропитанной антисептиками древесины. Установка пробок осуществляется путем встраивания в кладку. Рама мауэрлата и кирпичная кладка прокладывается слоем гидроизоляции. Для этого подойдет обычный двухслойный рубероид.

Для крыш площадью более 250 м2 рекомендуется выбирать другой способ крепления. Чаще всего речь идет об предварительной укладке поверх стены бетонной подушки. В процессе застывания бетона в него вмуровывают стальные резьбовые стержни: их необходимо установить строго вертикально. Длина этих вставок должна превосходить толщину мауэрлата на 30-40 мм.

Расстояние между шпильками мауэрлата — примерно 2 м. Изделия предварительно оснащаются отверстиями, в которые продеваются стержни. Для изготовления стержней можно применить арматуру нужной длины: все, что потребуется в данном случае – сварить их с болтами с отрезанными головками.

Концы арматуры, выступающие над брусом, можно попросту загнуть. Также можно провести крепление мауэрлата к армопоясу анкерами. В каждом конкретном случае разрешается действовать так, как будет лучше всего для прочности крепления. Для надежности посадки стержней в бетон их по низу оснащают приваренными пластинами. Как результат, стержни не будут уходить даже во время значительного ветра. Крыши площадью до 200 м2 особо не нуждаются в креплении мауэрлата к бетону: достаточно будет замурованной в кладку арматуры в 3-4 верхних рядах. При этом шаг прутков и стропилин не должны совпадать.

Установка мауэрлата на шпильки к армопоясу или бетону

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Этот способ один из наиболее надежных. Когда проводится погружение шпилек непосредственно в кирпичную кладку, стержни должны располагаться в строго вертикальном положении, с выступом над мауэрлатом 30 мм. Также можно применить способ, в основе которого лежит применение опорных подушек. Его отличие от укладки на монолитный армированный пояс заключается в том, что опорная подушка имеет длину всего 40 см, при высоте 22 см. Выполняя армопояс под мауэрлат, перед заливкой бетона резьбовые участки на шпильках оборачиваются скотчем для защиты от попадания грязи в витки резьбы.

Перед монтажом в мауэрлате проделываются отверстия при помощи специального перьевого сверла. Мощность используемой дрели должна быть достаточной для того, чтобы просверливание толстого бруса прошло без загвоздок. Перед этим наносят разметку, для чего брус укладывают на острие шпилек и ударяют по нему тяжелым молотком. Такая простая процедура позволит заполучить четкие отметины в нужных точках.

Очень важно добиваться расположения шпилек вдоль краев мауэрлата. Для укладки основания будущей кровельной конструкции используется осевая линия. Допускается также ее смещение наружу или внутрь, на что влияют особенности конструкции конкретной постройки. При этом важно сохранять дистанцию в 50 мм между мауэрлатом и наружной поверхностью стены.

При укладке на стену гидроизоляции удобнее всего накалывать ее на шпильки. Далее начинается основная процедура монтажа. При подгонке конструкции важно помнить о том, что подрезать мауэрлат категорически запрещено. Подобной операции разрешается подвергать только стропилины. При этом осуществляется постоянный контроль надежности их упора на основание: они должны именно упираться, а не просто касаться.

Способы и расстояние крепления на крышах малого размера

Существует мнение, что на зданиях небольшой площади допускается крепление стропил непосредственно на балки перекрытия, а мауэрлат можно не использовать. Однако следует держать во внимании большую напряженность в местах упора. Благодаря мауэрлату эта напряженность равномерно и комфортно распределяется по поверхности. Кроме этого, для кровли характерно наличие высокой парусности. Используя мауэрлат и некоторые другие элементы, можно добиться надежной устойчивости крыши даже при очень сильных ураганах.

Наверное, наиболее простой и доступный способ зафиксировать конструкцию – использовать для этих целей толстую веревку. Еще один вариант – стропилина, соединенная с погруженной в кладку арматурой: обычно для этого применяется проволочная скрутка. Все эти элементы дают возможность добиться надежного прижимания мауэрлата к стене. Данные приемы используются только в том случае, если традиционные технологии невозможно реализовать по тем или иным причинам.

Стандартную фиксацию на проволоку осуществляют таким образом:

1. На начальном этапе середина проволочных отрезков располагается за 4 или 5 рядов до конца стены, на расстоянии 60-65 см. Концы проволоки приподнимаются вверх на 25-30 см. Для защиты от коррозии их можно покрасить.
2. Если в качестве фасадной отделки не планируется использование штукатурки, внешний отрезок проволоки нужно погрузить в кладочный раствор.
3. Дождавшись хорошего застывания раствора, концы проволоки скручиваются поверх деревянного бруса: нужно добиться максимально плотного притягивания его к стене.

На домах небольших размеров для крепления мауэрлата на стену удобно применить пробки из дерева. Лучше всего, если размер этих элементов будет соответствовать параметрам кирпича. Древесину перед этим нужно обязательно обработать антисептической пропиткой и завернуть в рубероид. При закладке пробок используется шаг 50-70 см: это происходит прямо под поверхностью мауэрлата или чуть ниже. Для скрепления между собой элементов кровли используются скобы из стали.

Большинство из описанных способов крепления мауэрлата на стену вполне по силам реализовать своими руками. При этом необходимо строго придерживаться технологии реализации выбранного типа монтажа. Вне зависимости от того, какой именно тип фиксации был выбран, в результате необходимо добиться полностью статичного соединения. Только в таком случае мауэрлат сможет выполнять свою непосредственную функцию по распределению нагрузки от стропильной системы.

Как крепится мауэрлат к стене из газоблока.

Мауэрлат на газобетон без армопояса — способы есть, но стоит ли? Мауэрлат

Добрый день или вечер!

Вижу, что вы внимательно подходите к решению задач каждого вопроса, мне очень понравилось, вот и решила подать заявку!
Так что такой проблемы нет, но есть психологический дискомфорт (о нем чуть позже), из-за того, что нет армопояса.
Подробнее.
Дом построен следующим образом.

1. Грунт, на котором стоит фундамент, песчано-глинистый (потому что при бурении свай вышла эта смесь (легкая в виде песка).
2. По грунтовым водам вода летом стоит около 4 метров (со слов человека, который продавал участок), но при забивке свай на глубину около 2,4 м воды не было; за участком вырыт ров для сбора родниковой воды и выход на дорогу глубиной 1,5 метра.
3. Участок ровный (уклон незначительный 10-5 см на 8 метров), но впереди 300 метров гора, а за ней 200 метров железная дорога (шоссе на Москву через Пермь), иногда ощущается легкая вибрация.
4. Фундамент 7,15 м на 8,12 м с крестообразной перемычкой внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ней), сваи через 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), арматуру использовали 10″
5. Залито в октябре прошлого года (2012), марка бетона М200, (схема прилагается).
6. В этом году начали возводить стены (июнь 2013).
7. Далее был выложен кровельный материал в 2 слоя, цоколь из трех кирпичей М150 (с продувками, по 2 штуки на комнату).
8. Потом перешли к газоблоку (600*188*300). Первый этаж 13 рядов где-то 2,4 м, на них были уложены балки перекрытия (10 штук), так как первый этаж 5 стен, балки располагались так: задняя часть дома (где нет эркера) балки 150*150 где- то по 4 метра, опираясь на стену и перегородку по 30 см (на всю ширину блока), фасадная часть дома (с эркером) балки 100*150 по 5 метров, ну один от эркера до перегородки 6 м, все прислоненные с каждой стороны по 30 см (обмотаны толем).
9. Далее возвели мансарду, боковые стены по 1,2 метра, фронтоны высотные по 2,3 метра.
10. Блоки посажены на клей.

Вот и сама развязка.
Начал думать, как поставить муссонную крышу, к чему ее крепить, и тут полез в интернет читать что и как. Вычитал, что нужен армопояс (никогда о таком не слышал, думал, что газоблок вставлен как кирпич и поэтому не стал лезть в инет, а строители сказали, что дом простоит 100 лет) и соседи не доделал и прикрутил планку к блоку, а тут вам нужен был армопояс между первым и вторым этажами и на уровне 1,2 от второго этажа до возведения фронтонов, багажной арматуры между рядами газоблока . Какой чудо-материал, как над ним трясешь ребенка. Но уже поздно, все кончено. «Вот он, но ты не укусишь». Решил спросить у вас совета. Нет лишних денег, чтобы все сломать и сделать все заново.

Это психологический момент. Пугали меня всякими страшилками. Думал возвести ломаный армопояс (по наклонным поверхностям стен фронтонов) в 3 арматуры из стеклопластика 8 с бандажом 1 м, поясом шириной 25 см и высотой 20 см, на нем балка 100 * 150 мм с шагом стоек 1,5 метра, затем возводят мансарду с шагом стропильных ног 600-700 мм (доска 50*150). Вид стропил прилагается и примерный вид крыши. Что вы можете сказать об этой ситуации, может быть, что-то нужно усилить, а может, и нет? Как построить мансарду из газоблока 600*188(высота)*300(ширина)?

При обустройстве кровли, как крепить мауэрлат к газобетону без армопояса, начинает интересоваться очень много будущих домовладельцев, выбравших для стен газосиликатные блоки. Обязательно нужен армированный слой между крышей и основной частью дома. Но это довольно дорого, и требует достаточно времени и сил, так как достаточно трудоемко. И если есть обходной путь без ее снаряжения, почему бы им не воспользоваться? Просто надо знать, что для этого делать в первую очередь.

Как крепить мауэрлат к газобетону без армопояса, и стоит ли решаться на этот шаг, можно только точно знать, чем вы рискуете, и насколько безопасным в результате будет ваш дом. А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословными, сначала разберемся в терминах и назначении отдельных элементов конструкции.

Что такое мауэрлат

Люди, достаточно далекие от кровельных работ, очень смутно представляют, из чего состоит крыша над их головой. Загадочный термин «мауэрлат» почти никому ничего не говорит, кроме профессиональных кровельщиков. Между тем, это своеобразное ограждение, проложенное по всему внешнему периметру дома и расположенное между возведенными стенами и крышей. Его установка преследует 2 основные цели:

• точечное распределение нагрузки , которое обеспечивается основанием стропил по всем стенам дома. Без такого распределения тяжесть кровельной системы, приходясь на отдельные участки, быстро приведет к просадке нагруженных мест, трещинам в толщине несущей стены, перекосу кровли, а в дальнейшем — возможному ее обрушению или обрушению. самой коробки дома;
• скрепление стропил (а вместе с ними — и всей конструкции крыши) с остальной частью здания. Без такой фиксации конструкция будет состоять как бы из двух отдельных частей, не образуя единого целого. Как вы понимаете, в данном случае ни о надежности, ни о защите от внешних погодных условий речи быть не может.

Традиционно мауэрлат изготавливают из дерева, чаще всего из просушенного бруса (причем лиственного) сечением 10х10 или 15х15 сантиметров. Допустимы варианты использования стальных балок или швеллеров, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно возрастает нагрузка на стены и фундамент, так как сами эти элементы имеют большой вес. Во-вторых, стропильную систему тоже придется делать из металла, что опять же нагружает всю конструкцию, а ее стоимость выходит за все разумные ценовые рамки.

Зачем нужен усиленный ремень?

При всех достоинствах некоторых строительных материалов, как современных, так и известных, им непременно сопутствуют и некоторые недостатки. Газосиликат, пенобетон, газобетон, ракушечник, керамзитобетон имеют главный недостаток – хрупкость и мягкость.

Если закрепить мауэрлат непосредственно в них, то они быстро начинают разрушаться в местах крепления. Однако даже при использовании прочных строительных материалов, таких как шлакоблок или кирпич, не стоит отказываться от армопояса. Особенно для тех, чей дом строится в сейсмоактивных зонах. В качестве причин, по которым следует согласиться на его снаряжение (пусть и со скрежетом зубов), можно назвать следующие:

• усадка характерна не только для деревянных срубов, но и других построек. Для ячеистого бетона она особенно характерна, и по стенам она часто течет неравномерно. Его прохождение происходит без последствий для геометрии конструкции именно благодаря наличию армирующего пояса. Также предотвращает деформации при сезонных подвижках грунта;
• армопояс увеличивает жесткость ребра и его прочность по всей коробке дома;
• если кто не знает, стропила оказывают на стены давление разрыва. Особенно высок он зимой, когда к весу кровли добавляется дополнительная масса снега и намерзание льда в виде сосулек (к тому же эти осадки могут значительно увеличить вес конструкции). Армирующий пояс помогает стенам более эффективно сопротивляться разрыву.
• И все эти аргументы дополняются возможностью более надежно и просто закрепить конструкции крыши на стенах.

Чаще всего армирующий пояс изготавливается путем заливки бетона в заранее сооруженную опалубку. Второй вариант – выложить его из блоков разного происхождения. Однако он считается менее надежным.

Как обойтись без армопояса?

Если совсем нет возможности обустроить такую ​​полезную прокладку, строители могут предложить только 2 способа, при которых этот шаг можно проигнорировать.

Стальная проволока, вплетенная в стены, во многом заменяет армирующий пояс. Ряд 3-4 до верха стены по всему периметру между газобетонными блоками заделывается отрезок проволоки. Крепить его следует, начиная с середины, а длину рассчитывают таким образом, чтобы мауэрлатного бруса хватило, чтобы дотянуться до верха стены. Для крепления элемента мауэрлата в бруске делается отверстие. Количество связок не ограничено, но в большинстве случаев оно соответствует количеству стропильных ног.

Более прочным признан химический анкер, также называемый клеевым, жидким, а также инъекционной массой. В грубом описании он состоит из 2-х частей: металлического стержня и синтетическо-полимерной клеевой массы. Его главное отличие от механического аналога — отсутствие разрывного напряжения, создаваемого самой фурнитурой. Обычный анкер удерживается в скрепляемом материале исключительно за счет трения и расширения, тогда как химический проникает в поры газобетона, плотно скрепляя его с метизом.

Грубо говоря, в качестве стержня можно использовать даже кусок арматуры. Главное для успеха ваших начинаний – просверлить достаточно глубокое отверстие под анкер, 2-3 слоя кладки. Высокая влажность не является препятствием для использования химических анкеров – даже работайте под водой. Срок службы такого крепежа определяется производителем в полвека.

Единственное ограничение , если вы решили отдать предпочтение этому способу, как крепить мауэрлат к газобетону без армопояса — к химическим анкерам ничего приваривать нельзя. Сварка стержня с любым другим предметом приводит к разрушению смол, составляющих массу, после чего ожидать от крепежа какой-либо прочности бесполезно.

Монтаж мауэрлата не сложный, но требует некоторых навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться, чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание – на него возлагается важная миссия при возведении крыши. Стропильная система дает очень большую нагрузку на стены, во избежание этого по периметру устанавливаются балки, а к ним уже крепятся стропильные ноги – таким образом, нагрузка равномерно распределяется по стенам дома.

Крепление мауэрлата может производиться тремя способами, с использованием — шпилек, анкеров или стальной проволоки. Обычно способ зависит от габаритных размеров здания или дома. Специалисты давно пришли к единому мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее склонной к усадке.

Так как деревянные лаги мауэрлата отвечают за надежную фиксацию стропильных балок, то они должны быть закреплены максимально качественно и мощно. В противном случае они не смогут нормально взять на себя часть нагрузки.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят доски лиственных деревьев (чаще всего дуба). Рекомендуемый размер 10х10, больше — 15х15. Обязательно обработайте древесину антисептиком, чтобы уберечь ее от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно охватывая верх стен.

Важно: бывает, что приходится брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет ежегодно подтягивать анкерную гайку из-за частой усушки древесины – берегите возможность его регулировки. Со временем в этом не будет необходимости.

Перед установкой мауэрлата верх стен необходимо покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют – лучше выбрать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Крепление анкерами

Именно это крепление используется с армопоясом — вместе они создают
очень прочная и надежная конструкция. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, которая укладывается в специальный паз.

Что потребуется:

Арматура толщиной 10-12 мм для создания каркаса.

Стержни толщиной 6 мм, для поперечных пересечений армопояса

• Бетон марки М-200

  П-образные блоки — будут вместилищем для арматуры и бетона

П-блоки помогут выложить паз на поверхности стен, не прибегая к скалыванию газобетона – достаточно установить блоки по верхнему краю стен.

У вас должен получиться сплошной «канав» — для этого по углам нужно поставить блоки с подпиленными сторонами.

Затем в образовавшийся паз установите армированный ремень.

Прикрепите к поясу якорь с резьбой, для этого используйте проволоку, а в качестве направляющих — натяните леску или толстую нить.

Теперь можно все это залить бетоном.

После высыхания бетона нанесите гидроизоляционный слой.

Важно: анкеры должны выступать за пределы бетона — на них вы будете ставить мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, за один раз сразу нужное количество.

Несмотря на наличие других способов крепления к газобетону, использование армированного пояса не может сравниться ни с каким другим по качеству и мощности.

Металлические шпильки — там, где уместно такое крепление

Этот вариант хорош для очень небольших домов или других строений, где нет сильной нагрузки на стены из газобетона. Ну или по каким-то причинам нет возможности построить армопояс. В остальных случаях металлические шпильки довольно слабы и не выдерживают чрезмерного давления, поэтому специалисты не советуют использовать их для крепления мауэрлата на стены больших зданий.

Этапы работ:

Для вставки шпилек в газобетон необходимо просверлить в нем отверстия на расстоянии от одного до полутора метров.

Вставьте шпильки CPT 12 в газобетон.

Затем шпильку необходимо заполнить раствором.

Перед установкой мауэрлата на шпильки уложите слой гидроизоляции – можно использовать рубероид, но как было сказано выше, лучше использовать более современный материал.

Уложить брус мауэрлата на утеплитель, надвигая его на шайбы.

Затяните гайки.

На стыке мауэрлат стягивается скобами.

Важно: бывает, что при работе уже есть фронтоны — их лучше убрать. Уложите бруски по краям стен, затем отпилите стропильные ноги – таким образом можно будет перенаправить распорку со стропила на брусок.

Крепление мауэрлата проволокой без армопояса

Этот способ намного проще первых двух, но менее долговечен и прочен – он хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при строительстве небольших простых зданий. Если в способе со строительными шпильками при необходимости устанавливается армопояс, то без него все происходит в любом случае. Его преимущество в том, что для работы вам понадобится только стальная проволока.

Технологический процесс:

На этапе возведения стен при кладке газобетонных блоков проволоку необходимо просунуть между стыками кирпичей и заделать. Делать это нужно так, чтобы его середина была плотно зафиксирована в блоках. Крепление провода желательно начинать где-то за три-четыре ряда до завершения стены.

Стальная проволока должна быть длинной. Имейте в виду, что часть его будет находиться под кирпичами, а концы должны проникнуть в отверстие в брусе, оплести его, а затем их нужно плотно стянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, принимая на себя часть нагрузки от стен.

Не забывайте, что мауэрлат необходимо крепить таким образом, чтобы между балками и внешним краем стены оставалось свободное пространство не менее 5 см.

Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин и сучков.

Гидроизоляция один из важных моментов — если ее не уложить, то между деревом и газобетоном будет образовываться влага, которая очень быстро испортит брус.

Сырая древесина разрешена, но должна соответствовать строительным нормам.

Как видите, крепить мауэрлат к газобетону без армопояса или с ним не так сложно, как может показаться на первый взгляд. Но в любом случае будет полезно проконсультироваться с опытным строителем.

Видео

Крепление мауэрлата к газобетону или пенобетону, как правило, осуществляется с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой для мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен армопояс?

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он покроется трещинами или полностью расколется. Для предотвращения таких изменений оборудован армопояс, а также он позволяет избежать проскальзывания и деформации блоков, что вызвано неравномерным давлением общего веса.

Что нужно знать

Функции мауэрлата заключаются в соединении коробки здания и стропильной системы, а также в распределении нагрузки от конструкции крыши по всем стенам. В основном для изготовления крепежа используется древесина. Оптимальный вариант – брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к газобетонной стене было сплошным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Брусья должны быть с внутренней стороны кладки, при этом снаружи должно быть не менее 5-6 см. Для поддержки мауэрлата по внешнему краю стены делается кирпичный парапет, некоторые части которого скрепляются прямым замком.

Способы крепления мауэрлата к газобетонным стенам

Для различных условий можно использовать несколько способов:

• крепление шпильками, вмонтированными в кладку;
• крепление на основе армопояса;
• крепление мауэрлата к газобетону проволокой.

В последнем варианте проволока укладывается между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны снаружи. Длина должна быть достаточной для свободного продевания стержня и последующей затяжки. Количество обвязок должно соответствовать количеству стропил. С помощью металлической проволоки мауэрлат дополнительно крепится к стене.

Армопояс

Крепление мауэрлата к газобетону армопоясом наиболее предпочтительно, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа хомутов любого вида. Стоит отметить преимущества использования армированного ремня. В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома; при его обустройстве заранее создаются фиксаторы для мауэрлата. В исполнении наиболее простым является использование П-образных блочных элементов в виде желоба по периметру наружных стеновых конструкций, при этом прерываний быть не должно. Далее формируется вырез на угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смеси. Для обеспечения монолитности массу заливают за один прием. Перед этим на армированном поясе закрепляют анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии в соответствии с натянутым шнуром, в вертикальном положении. Так же, как и в случае использования стальной проволоки, количество стропильных ног и анкерных зажимов должно совпадать. Предварительно необходимо определить оптимальное расположение элементов во избежание нахлеста на точки крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш с облегченной конструкцией, когда на кровлю и стены не действуют значительные нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде Г-образной формы. Их крепление осуществляется при кладке блоков несколькими рядами до верха, при этом длина должна быть достаточной для контргайки и толщины брусков. Процесс аналогичен анкерному способу: брус надевается на шпильки, когда кладка затвердевает, и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется завязкой болтов к раме и их дополнительной обмуровкой бетоном. Достаточно насадить мауэрлат на шпильки и с помощью гаек притянуть его к блокам.

При необходимости крепления мауэрлата к газобетону без армопояса применяют монолитные дюбели и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических прутков, именно на нее и закрепляются анкеры.

Особенности

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно выровнен, даже если использовать шнур и уровень, с жидким бетоном работать сложнее всего. В первую очередь устанавливается точное расположение креплений, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее балка крепится к стене. Основание стропил фиксируется болтами, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения хомутов. В первую очередь между бетоном и деревом образуется надежный утеплитель. Это необходимо из-за развития интенсивной гнили дерева; для предотвращения этого процесса используется гидроизоляционный материал, уложенный в два слоя. Это могут быть как современные варианты, так и привычные, например полиэтилен или рубероид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены с мауэрлатом .

Следует отметить, что пильные диски нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травмам во время работы.

Скользящая связка

Монтаж стропил производится после плотного крепления мауэрлата. Стропильная конструкция может быть шарнирной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (висячая или наслонная).

Навесной вариант может иметь разную стыковку. Наиболее распространенным является жесткое ответное крепление без возможности смещения и поворота. Скользящее сопряжение также используется, чтобы балка могла перемещаться и вращаться относительно балки. Последний вариант уменьшает расширение бруса, вызванное температурными воздействиями и усадку здания, все это предотвращает передачу распирающих нагрузок на стеновые конструкции.

Для создания скользящего сопряжения используются три метода:

• использование специального металлического крепежа для соединения стропил;
• вывод балки из стен и фиксация ее пластиной;
• создание пропила в стропильной доске и монтаж ее на мауэрлат с помощью уголка, скоб или гвоздей.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные строения, а также деревянные конструкции. В связи с тем, что и каркасные, и брусовые дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения коробки здания и крыши существует вероятность возникновения значительных напряжений, вызывающих повреждение конструкции стен. и стропила. Для создания жесткой сопряжения потребуются опорные брусья длиной 1 метр, закрепленные на стропильных ногах, гвозди и стальные уголки. Стропильная балка с бруском должна упираться в мауэрлатную конструкцию в соответствии с прижимной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают боковое смещение, при этом последние необходимо вбивать под углом с обеих сторон, чтобы они пересекались в бруске. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при обустройстве, таким образом можно предотвратить проблемы с эксплуатацией кровли. При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы целесообразно обратиться к профессионалам, которые гарантируют надежную кровлю, которая долгие годы будет защищать дом от холода и атмосферных осадков. При строительстве не стоит экономить на этом этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

Для непосвященного в капитальное строительство пользователя вряд ли будет известно, что такое мауэрлат, какую роль он играет в возведении сооружения и так далее. Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще неправильно понимается.

Однако использование такой технологии является актуальным и очень эффективным решением. Он может помочь решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Также необходимо упомянуть более экономичный вариант указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а в нужных местах делаются бетонные подушки. Такое крепление для пеноблоков также достаточно надежно.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления кровли, для крепления стен из шлакоблока с мауэрлатным брусом можно использовать облегченный способ – металлические шпильки, заделанные в стену. Это стальной крепеж в виде болтов с квадратным основанием со сторонами более 5 см.

Если при выполнении шлакоблочной кладки в стену заделываются шпильки, то их необходимо устанавливать на один-два ряда до верхнего края. Длина шпильки должна быть достаточной, чтобы пройти через стержень.

Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция во время установки

Определившись со способом крепления, необходимо произвести расчет креплений и их расположение. Если необходимо закрепить мауэрлат к газоблоку без армопояса, то подойдет первый вариант – стальная проволока.

вариантов и узлов.

Как самостоятельно прикрепить мауэрлат к газобетонной стене Кровля в газобетонном доме

Мауэрлат – это специальный деревянный, реже металлический, конструктивный элемент кровли. Необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления каркаса кровли к бетонной стене. От того, насколько точным и прочным будет соединение опоры, зависит надежность и долговечность всей конструкции.

Мауэрлат должен быть правильно выполнен из бревна или бруса размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сучков. Если используется сырая древесина, то обязательным условием является наличие регулировочной анкерной гайки, которую в последующем необходимо подтягивать раз в год в течение 5 лет подряд.

Редко допускается использовать для строительства швеллер или брус, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон возрастает в разы, и крепеж в основном нужно усиливать, а стоимость таких проект не впишется в рамки каждого бюджета.

Направляющая монтажная

Изначально для равномерного распределения давления на каркас здания, во избежание продавливания газобетона, сооружается железобетонный обвязочный пояс. Представляет собой бетонную ленту размерами 20х15 см, проложенную по всему периметру газобетонной стены.

Армирующий пояс сооружается по следующей схеме:

• Сборка опалубки по верху стены.
• Размещение U-образных блоков внутри деревянной рамы.
• Армирование стержнями 10 мм.
• Связанная установка в арматурный каркас резьбовых шпилек диаметром 14 мм для надежного крепления мауэрлата на расстоянии 1 м друг от друга.
• Заливка форм бетонным раствором марки М-200.

Важным моментом в технологии подготовки креплений является расчет количества шпилек и их расположение. Количество стропильных ног и креплений должно быть одинаковым. Установите их таким образом, чтобы они не пересекались со стыком мауэрлата со стропильной системой. Высота выбирается с учетом размера бруса плюс 4 см.

Через неделю опалубка снята и лента готова к дальнейшей работе. Крепеж заделывается в бетон, соприкасаясь с арматурным каркасом, обеспечивая максимально надежное соединение из возможных. На шпильки накладывается брус, а на последних ударами кувалды отпечатываются места крепления. Просверливаются отверстия необходимого диаметра. Мауэрлат плотно надевается на крепеж и фиксируется шайбами ​​и гайками.

Возможны варианты, когда вместо армирующего пояса собирается так называемая монолитная подушка. Его длина, как правило, не более 40 см, а также содержит арматурный каркас с прикрепленным анкером, залитый бетонной смесью. Эта особенность характерна в основном для кирпичных стен.

Как правильно крепить мауэрлат без армопояса?

Если сооружение армирующего пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Есть несколько видов креплений, которые вполне реально сделать своими руками, используя:

• стальная проволока; анкеры
• ;
• шпильки;
• булавки.

Также последующее крепление мауэрлата к газобетону может осуществляться двумя способами:

1. Механический — с помощью болтов с резьбой М 12-14 и дюбелей со специальными гарпунами. После вкручивания элементов в основание дюбельные части расширяются в ячеистых газобетонных блоках, прочно схватываясь внутри. Отрицательная сторона этого метода — высокая стоимость оборудования.

2. Химические – используются специальные капсулы с клеем из полимерной смолы. Этот вариант более доступный. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно схватывает металлический стержень со стенкой. При этом подготовленная яма должна быть глубиной в 2-3 слоя кладки.

Химический анкер обеспечивает более прочное соединение по сравнению с механическим. Они подходят для использования в тонкостенных конструкциях, так как не дают трещин. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственным недостатком является невозможность проведения при необходимости сварочных работ из-за разрушения полимерной смолы под воздействием высоких температур.

Лучший вариант крепления без армопояса и самый простой — стальная проволока. В этом случае схема действий следующая: 3-4 ряда блоков до края стены, он складывается пополам и продевается под кирпичи так, чтобы концы свободно выходили наружу. Длину струны рассчитывают с запасом, чтобы ее хватило пройти через просверленные отверстия в бруске на расстоянии 25-30 см и как можно плотнее скрутить между собой. Количество обвязок должно соответствовать количеству стропил.

Анкеровка применяется при отсутствии армирующего пояса, но чаще всего используется в комплексе с его конструкцией. Тогда технология монтажа будет отличаться заменой забетонированных шпилек установкой анкеров с гарпунными дюбелями после схватывания раствора или с затяжкой в ​​арматурный каркас.

Крепление шпильками выполняется при небольших размерах конструкции и кровли, а давление на опору не предполагает больших нагрузок. Этот процесс осуществляется самостоятельно с помощью болтов или специальных металлических Г-образных или Т-образных стержней длиной не менее 1 м и диаметром 8-24 мм. Такие стальные элементы заделываются в стену на 2-3 ряда кладки до верхнего края.

Важно: заглубление стержня выполняется на величину, равную двум высотам мауэрлата. После застывания кладки надевается брус и притягивается к газобетону гайками.

Инструкция по креплению опоры дюбелями подразумевает использование деревянных дюбелей, предварительно обработанных влагозащитными средствами. Такие устройства монтируются в стену из газобетона или закрепляются под самой брусом. Мауэрлат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие указания

1. создание дополнительной оси жесткости;

2. препятствие деформации и нарушению геометрии конструкции при сезонной усадке;

3. выравнивание поверхности стен по горизонтали, например, при неровной кладке;

4. равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Выровняйте строгую вертикаль для надежной фиксации. Особенно для закрепок химическим способом, где после сверления необходима тщательная очистка и промывка отверстий для лучшего схватывания реагента. В некоторых случаях сверло создает конусообразное расширение для ввода большего количества клеевой массы и, соответственно, более прочного соединения.

Одно из важных условий: перед креплением деревянной опоры укладывается гидроизоляция из битумно-полимерного материала. Рубероид в этом случае используется реже, как и полиэтиленовая пленка. Дело в том, что при контакте материалов дерево – бетон происходит активный процесс гниения деревянной составляющей. Из-за этого мауэрлат рекомендуется укладывать современными гидроизоляционными материалами в два слоя.

Работы по устройству кровельной системы, надежному креплению конструкции к стене из газобетона достаточно проблематично провести самостоятельно, особенно при отсутствии должного опыта в строительстве. Поэтому подобные мероприятия, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

Коньковая балка в свою очередь опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Ламинированные стропила не нуждаются в поперечных затяжках и раскосах, что позволяет значительно уменьшить полезный объем. мансардный этаж под крышей. При ширине двускатной крыши дома от 8 до 10 метров применяют либо стропильную конструкцию с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако установка наслонных стропил требует определенного опыта и правильного проектирования во избежание появления распирающих нагрузок. Большинство самостроев, напарников и гастарбайтеров в России обычно предпочитают обустройство классических распорных схем стропил, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основной нагрузка передается на наружный счетчик стен дома из газобетона, и, соответственно, к стенам приложены разрывные нагрузки. В этом случае необходимо установить жестко закрепленный мауэрлат, непосредственно связанный в единый контур по периметру здания, или жестко привязанный к единому контуру несущего монолитного железобетонного контура обвязки. Поэтому мы рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только наружных, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в по внешнему контуру с шагом 1 метр уложены Т- или Г-образные анкеры с резьбой М12 для жесткого соединения с деревянным брусом мауэрлата (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно смонтируете стропильную систему, и создаст распорные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую распирающих нагрузок на стены дома из газобетона.

Схема устройства монолитного железобетонного обвязочного пояса для крепления мауэрлата

Перед установкой мауэрлат обрабатывается антисептиками (ХМ-11, НМББ) и укладывается на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероид). В мауэрлате сверлятся отверстия согласно шагу анкеров и мауэрлат устанавливается на место. На резьбовые шпильки анкеров надевают шайбу и гайку, которая затягивается до упора. Если используется обычная для России «древесина естественной влажности» (то есть сырая — которую уважающий себя потребитель ни в одной цивилизованной стране не купит), то должен быть обеспечен доступ к креплению мауэральта, чтобы один раз закрутить эту гайку в год в течение 5 лет (наиболее интенсивная усушка наблюдается в первый год), при этом усыхание и усыхание влажного дерева продолжаются. В случае распорной конструкции стропил, или если вы не знаете, распорной или безраспорной будет конструкция стропил, имеет смысл устроить на внешней стороне газобетонного блока пиленый контрфорс из мауэрлата (через гидроизоляционная прокладка). На приведенной ниже схеме показано, как крепятся стропила для традиционной распорки с одной степенью свободы для конца стропильной ноги.

Что это значит? стропильная нога в этой фиксируется двумя стальными накладками (стальным уголком и ленточным соединительным элементом) и проволочной стяжкой, исключающими проворот в мауэрлатно-стропильной петле. Скольжение в этом шарнире также невозможно из-за жесткого крепления стропил уголком и плоским металлом, сопряженным с опорным брусом, подшитым снизу стропил. Если верх стропил при таком узле крепления жестко защемлен, или стропила упираются друг в друга, то при такой конструкции распирающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэрлата на стене дома из газобетона

Добрый день или вечер!

Вижу, что вы внимательно подходите к решению задач каждого выпуска, мне очень понравилось, вот и решил обратиться!
Так что такой проблемы нет, но есть психологический дискомфорт (о нем чуть позже), из-за того, что нет армопояса.
Подробнее.
Дом построен следующим образом.

1. Грунт, на котором стоит фундамент, песчано-глинистый (потому что при бурении свай вышла эта смесь (легкая в виде песка).
2. По грунтовым водам вода летом где-то 4 метра (со слов человека, который продавал участок), но когда забивали сваи на глубину около 2,4 м, воды не было; за участком вырыт ров для сбора родниковой воды и выхода на дорогу глубиной 1,5 метра.
3. Участок ровный (небольшой уклон 10-5 см на 8 метров), но впереди гора 300 метров, а за ней 200 метров Железная дорога(шоссе на Москву через Пермь) иногда бывает небольшая вибрация чувствовал себя.
4. Фундамент 7,15 м на 8,12 м с перемычкой в ​​виде креста внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ней), сваи сделаны через 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), применялась арматура 10″.
5. Залито в октябре прошлого года (2012), марка бетона М200, (схема прилагается).
6. В этом году начал строить стены (июнь 2013).
7. Далее был выложен кровельный материал в 2 слоя, цоколь в три кирпича М150 (по 2 штуки воздуховодов на комнату).
8. Далее пошел газоблок (600*188*300). Первый этаж 13 рядов где-то 2,4 м, на них уложены балки перекрытия (10 штук), так как первый этаж 5 стен, балки располагались так: тыльная сторона дома (где нет эркера) балки 150*150 где-то по 4 метра, опирающиеся на стену и перегородку по 30 см (на всю ширину блока), фасад дома (с эркером) балки 100*150 по 5 метров, ну один от эркера до перегородки 6 м, каждый упирается с каждой стороны по 30 см (обмотан рубероидом).
9. Далее возвели мансарду, боковые стены по 1,2 метра, и высокий фронтон по 2,3 метра.
10. Блоки склеены.

Вот и самая развязка.
Начал думать, как поставить мансардную крышу, к чему ее пристроить, ну и полез в интернет читать что и как. Читал, что нужен армопояс (раньше о таком не слышал, думал, что газоблок кладется как кирпич, поэтому в интернет не лазил и строители сказали, что дом простоит 100 лет) а соседи не дожили и прикрутили балку к блоку, а тут на тебе, армопояс нужен был между первым и вторым этажом и на уровне 1,2 от второго этажа до возведения фронтонов, усиление багажника между рядами газоблока. Что за чудо-материал, как раскачать ребенка. Но уже поздно, все построено. «Вот он локоть, а не укусишь» Ну я стал спрашивать на форумах что да как, но мне все кричат, развалится, разбери все и делай заново. Решил спросить у вас совета. Нет лишних денег, чтобы все сломать и сделать все заново.

Вот психологический момент. Пугали меня всякими страшилками. Думал соорудить ломаный армопояс (по скатным поверхностям стен фронтонов) в 3 стеклопластиковых арматуры 8 с перевязкой 1 м, ширина пояса 25 см и высота 20 см, балка 100 * на нем 150 мм с шагом стоек 1,5 метра, затем возводят чердак с шагом стропильных ног 600-700 мм (доска 50*150). Прилагается вид стропил и примерный вид крыши. Что вы можете сказать об этой ситуации, может быть, что-то нужно усилить, а может, и нет? Как построить мансарду из газоблока 600*188(высота)*300(ширина)?

Эксплуатационный срок кровли напрямую зависит от прочного и хорошо закрепленного мауэрлата, который не только принимает на себя нагрузку кровли, но и способствует ее перераспределению на несущие стены конструкции. Для монтажа на газобетон целесообразно использовать традиционный деревянный мауэрлат. Особенно важно тщательно подготовить все составляющие, в том числе деревянные бруски, крепеж, арматурный каркас и качественную гидроизоляцию.

Подготовка газобетонных стен

Подготовка основания – это первый шаг, который необходимо сделать перед креплением мауэрлата. Стены из газобетона нуждаются в установке армирующего пояса, который будет препятствовать продавливанию газобетона и равномерно распределять динамические и статические усилия. Варианты минимального размера бетонной ленты составляют 200 х 150 м., а местом крепления является внутренняя поверхность стен.

Основные этапы подготовки стен:

• устройство опалубки по периметру здания с обязательной обработкой фронтонов;

• создание железобетонного пояса из П-образных блоков;

• сборка каркаса из арматуры толщиной один сантиметр с выступом четыре сантиметра;

• установка резьбовых шпилек диаметром 14 мм с выдержкой шага в метр, что позволяет увеличить жесткость крепления;

• блоки заливки бетоном серии М-200.

На затвердение уходит не менее недели, после чего опалубка снимается и можно крепить мауэрлат.

Подготовка мауэрлата

В качестве мауэрлата стандартно используется деревянный брус или бревно сечением 10 х 10 см или 15 х 15 см. Древесина требует обработки антисептиками, которые предотвратят процессы гниения и продлят срок службы древесины. После обработки необходимо обмотать брус битумно-полимерной гидроизоляцией.

Должна использоваться только качественная древесина, не имеющая сучков и трещин, с влажностью, соответствующей строительным нормам. Если используется «сырая» древесина, то необходимо установить анкерную регулировочную гайку, с помощью которой раз в год подтягивается конструкция.

Правильное крепление мауэрлата

Для выполнения правильного и надежного крепления используются Т- и Г-образные анкеры с шайбами ​​и гайками. Стандартная резьба может быть М12 или М14. При обустройстве конструкции в условиях сейсмоопасности необходимо выдерживать шаг крепления на уровне метра.

Механическая застежка типа

• установка дюбелей в заранее подготовленные отверстия;
• вкручивание крепежа;
• сильное вдавливание зубьев гарпуна в газобетон;
• поверхностное расширение;
• надежная фиксация конструкции.

Данный способ крепления относится к разряду высокозатратных, ввиду значительной стоимости анкеров и специальных дюбелей с гарпуном.

Химическая застежка

Менее затратный способ крепления мауэрлата, позволяющий выполнить качественное и надежное крепление к бетонным стенам. Основан на использовании капсулы с химическим веществом, которое проникает через поры материала и прочно фиксирует структуру. Поверхность газобетона с этим типом крепления получает дополнительную теплоизоляцию и гидроизоляцию.

Способы монтажа

Завершающим этапом работ является монтаж и крепление конструкции крыши одним из двух способов.

Первый способ монтажа прост в исполнении и состоит из нескольких последовательных действий:

• исполнение в досках запиленных на глубину треть толщины доски;
• пару оцинкованных гвоздей забивают крест-накрест с боковых частей;
• крепление конструкции дополнительным гвоздем, который забивается сверху;
• использование крепежных уголков для окончательной фиксации стыков.

Гвозди, используемые для крепления, а также металлические уголки должны быть Качественными, что позволит выполнить надежное крепление стропильной системы.

Применение для крепления вторым способом несколько усложняет процесс, однако такую ​​работу можно выполнить и самостоятельно, при соблюдении технологии. Главное преимущество в том, что в стропильных ногах нет необходимости запила, а все действия выполняются в два этапа:

• подшивка снизу специальной опорной планки длиной метр, которая должна надежно упираться в мауэрлат;

• пара оцинкованных гвоздей вбивается крест-накрест и дополняется третьим гвоздем, который фиксируется сверху конструкции.

Этот вариант крепления целесообразно использовать для стропил, имеющих небольшую высоту. Для правильного крепления обвязочного бруса необходимо использовать только качественные пиломатериалы, а также выполнять предварительные расчеты.

Подробнее об установке смотрите в видео.

Подведение итогов

Все работы по установке и креплению мауэрлата должны выполняться на основании точных расчетов и с использованием качественных строительных материалов, а также крепежа. Использование бруса ненадлежащего качества или имеющего повышенную влажность может спровоцировать нарушение прочности всей конструкции.

Для крепления мауэрлата к газобетонным стенам требуется использование анкеров со специальными видами дюбелей или химический вариант монтажа. Обязательным требованием является выполнение теплоизоляции армирующего пояса экструдированным пенополистиролом. Строгое соблюдение всех технологических требований позволяет выполнить прочное крепление мауэрлата и создать максимально надежную стропильную конструкцию.

Бесподкосные стропильные конструкции: Существуют три основные схемы совмещения видов крепления стропил к коньковому прогону и к мауэрлату, защищающие стены газобетонного дома от передачи на них распирающей нагрузки от стропильной системы. Кроме того, наслонные стропила позволяют увеличить полезную высоту мансардного этажа: при такой схеме стропил не нужны ригели-затяжки.

1 вариант крепления нерасширяющихся наслонных стропил. «Жесткий» низ — «свободный» верх.

Низ стропила на данной схеме закреплен жестко (с одной степенью свободы): стропильная нога опирается на мауэрлат насечкой (зубом), либо врубкой с подгибкой опорного бруса, либо с упор опорного бруса в мауэрлат. Вариант с выпиливанием стропил хуже, так как в этом случае ослабляется вынос стропильной ноги за пределы мауэрлата. Вариант с подпиливанием снизу опорного (подкосного) бруса лучше, так как сечение стропильной ноги в этом случае не уменьшается. Опорный брус, гвоздевое крепление которого будет испытывать сдвигающие нагрузки, лучше закрепить дополнительно к стропилам боковыми металлическими зубчатыми пластинами или деревянными накладками. У мауэрлата стропильная нога дополнительно стягивается проволочной петлей, которая крепится либо к мауэрлату, либо к анкеру в опорном поясе, либо к анкеру в перекрытиях.
