обрешетка крыши самостоятельно. Возможности и варианты применения экологически чистого материала
Установка стропильной системы крыши является важной частью монтажа кровельного ковра. Обрешетка лишь малая толика этого процесса, но играет существенную роль в сроке эксплуатации. Она выполняет функции для крепления кровельных материалов, вентиляции утеплителя, предотвращения образования конденсата, предохранения кровельного ковра от повреждения в зимний период из-за снеговой нагрузки и образования наледи. Поэтому, чем качественнее сделан данный вид работы, тем дольше прослужит ваше кровельное покрытие без дополнительного ремонта.
Мы предлагаем вам осуществить обрешетку крыши из OSB — ориентированно-стружечной плиты, причем сделать это самостоятельно. Отличием этого изделия является абсолютно ровная поверхность, что наиболее пригодно для кровли.
Обрешетка бывает двух видов:
- сплошная это когда зазор между брусьями не превышает 1 см;
- разреженная зазор составляет несколько сантиметров.
OSB является универсальным материалом для возведения кровельной обрешетки под любое покрытие. Специальное расположение стружки в плите способствует повышенной твердости, поэтому созданные конструкции долговечны. Большие размеры листов позволяют быстро осуществить монтаж площади кровли, причем с минимальным количеством стыков и швов.
С нашей помощью вы сможете обустроить кровли наилучшим образом. Главное — знать какой вид обрешетки должен создаваться под определенные кровельные материалы. А об этом вы узнаете из дальнейшего текста.
Варианты использования OSB в обрешетке для разных видов кровельного покрытия

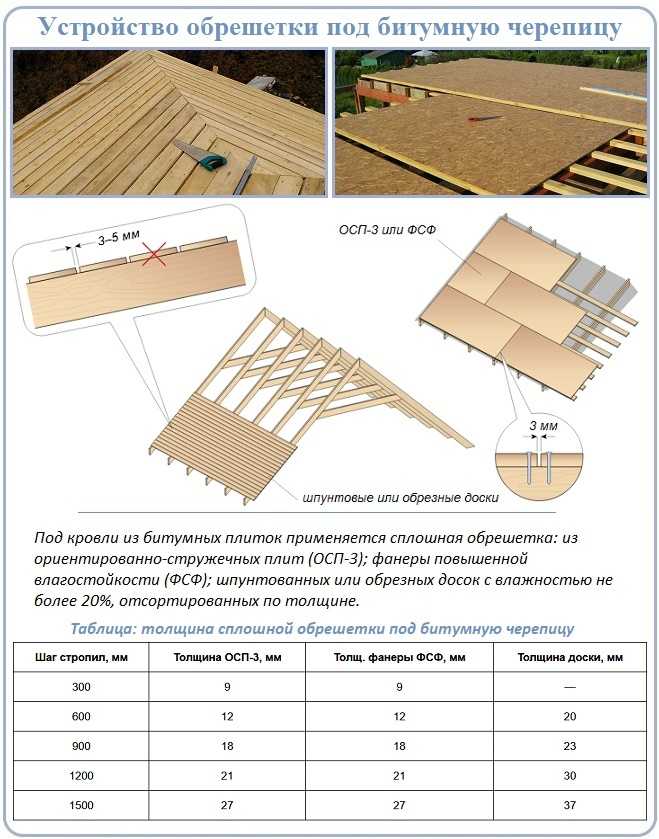

Под монтаж битумной черепицы необходимо устанавливать обрешетку только сплошного вида. В данном случае использование плит OSB позволяет добиться максимально ровного ската. Важным требованием является внимание к углам, которые должны быть сглажены. Таким образом, предотвращается перетирание мягкой кровли.
Обрешетка под рулонные материалы также должна быть сплошной.
Уделите большое внимание забиванию гвоздей: торчащие шляпки могут повредить рулонное покрытие при монтаже. Толщина используемых брусков не должна быть менее 25 мм. Устанавливайте обрешетку из плит OSB вплотную друг к другу и так устойчиво, чтобы при нахождении на ней людей она не шаталась.
Сплошную обрешетку из плит OSB рекомендуется использовать и при монтаже фальцевой кровли. Особенно при уклоне кровли 3-14° и в местах монтажа карнизов, примыканий к выступающим частям зданий. В остальных частых кровли можно сделать разреженную обрешетку из деревянного бруса в целях экономии.
Обрешетка из плит OSB под металлочерепицу наиболее актуальна, так как данный материал требует особо ровного основания, на которое он будет монтироваться. Длину шага обрешетки надо выбирать, ориентируясь на размер и расположение водостока.
Монтаж обрешетки из плит OSB своими руками
Перед монтажом плит OSB проверьте ровность стропил, иначе это может затруднить дальнейшее проведение работ. Укладка листов должна осуществляться длинной осью поперек и короткой стороной к торцу крыши.
Таким образом, обеспечивается более крепкое сцепление конструкции. Для этого используются скобы. Монтаж не рекомендуется осуществлять «стык в стык», а лучше использовать зазор в 3 мм.
Крепление плит OSB осуществляется с помощью саморезов с шагом 150-300 мм. В местах соприкосновения с дымоходами и трубами необходимо производить температурный шов с наполнением теплоизоляционными материалами.
Совет
При монтаже обрешетки из OSB прикрепляйте дополнительную балку для ходьбы работников, чтобы не допускать дополнительной нагрузки на поверхность от их массы тела.
Завершающим этапом работы по монтажу обрешетки из OSB будет ее пропитка антисептиком для увеличения защитных свойств кровли. Технология изготовления данного материала способствует созданию надежной и долговечной кровли.
Какой толщины ОСБ стелить на крышу?
Как выбрать OSB для монтажа кровли?
OSB 3 — это идеальный материал, который очень часто применяется при монтаже или ремонте кровель в России.
Данный материал это не что иное, как специально подготовленная щепа, которая обрабатывается связующим веществом и в несколько перекрестных слоев под прессом соединяется в единую плиту. В зависимости от своих технических характеристик, вся OSB плита строго подразделяется на несколько классов, что дозволяет использовать ее для реализации конкретных решений. Давайте разберемся, как выбрать OSB плиту на кровлю. Существуют европейские или американские стандарты OSB. Каждая из них базируется на своих различных эталонах. Но абсолютно бесспорно, что для монтажа кровли нужно использовать только влагостойкие плиты OSB, ввиду того что данное черновое покрытие может неоднократно подвергаться воздействию окружающей среды, до тех пор, пока на него не монтируется финишное кровельное покрытие. Под этот критерий попадает только плита с классификацией OSB-3. Данный класс плиты является несущим, и может эксплуатироваться во влажных условиях. Хочется добавить, что согласно нормативам ЕС, под влажной средой нужно понимать следующее, уровень влажности воздуха только на несколько недель в году может превышать 85% при температуре воздуха +20 С.
Плиты классом ниже, например, OSB-2, OSB-1, не могут похвастаться такими показателями влагостойкости, и не только влагостойкости, но и прочности.
Марка и тип OSB для крыши
Давайте поподробнее рассмотрим все типы OSB плит. Производители данного материала производят свою продукцию согласно стандартам ЕС или США. Производители, базирующиеся на российском рынке, в большинстве, сертифицирует свою продукцию по нормам ЕС. Одним из ключевых стандартом ЕС это EN 300. В его критерий входит: стойкость поверхностей листа на истирание, прочность на изгиб, пространственная прочность и влагостойкость плиты. Как мы уже говорили в соответствии с этими характеристиками OSB разделяют на четыре класса:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В настоящее время очень редко на торговых точках можно увидеть OSB, выпускаемую североамериканскими фирмами.
Данные плиты имею иную маркировку, нежели европейские. Данные производители используют не классы, подразумевающие те или иные характеристики плиты, а маркировку, которая показывает назначение материала. Вам остается только правильно сделать выбор.
Все больше и больше набирают популярность такие плиты как OSB -3 2T&G (шип/паз), кромка по длинным сторонам данной плиты имеет вид — шип/паз, что способствует более равномерному распределению статических и эксплуатационных нагрузок.
Толщина плит ОСП для крыши
Главный вопрос, который возникает при расчете кровли это: какой толщины осб стелить на крышу? Даже несмотря на то, что в настоящее время качество кровельных конструкций сильно улучшилось, крыша имеет меньший срок эксплуатации нежели стены. Вот несколько причин из-за чего это происходит:
-
экстремальные погодные условия -
некачественный строительный материал -
неверный конструктив каркаса крыши -
отсутствие своевременного технического обслуживания на протяжении всего срока службы.
Это лишь небольшой список всех факторов, которые так или иначе влияют на долговечность кровли, однако, основной проблемой является то, что не квалифицированные монтажники применяют в работе материалы, которые не соответствуют данным видам работ. Многие уверены, что, осб плита для кровли, толщина которой менее 12 мм это идеальное решение для их дома, но это ошибочное мнение. В большинстве случаев использование плиты OSB 9 мм, подразумевает обязательный монтаж дополнительной системы деревянной обрешетки, что значительно повышает Ваши финансовые затраты на кровлю. Обращаем Ваше внимание на ключевые особенности применения плит OSB в качестве несущей кровельной обшивки, которая играет существенную роль в будущем сроке эксплуатации крыши. Существует практика использования 9 мм осб для мягкой кровли, что не запрещено, но тем не менее, не соответствует рекомендациям свода правил на проектирование кровель СП 17.13330.2011 и может повлечь за собой непредвиденные последствия.
Существует ряд рекомендаций для расчета и понимания какой толщины осб на крышу монтировать. Если мы рассматриваем материал, который сертифицирован ЕС то рекомендации будут следующие:
-
при шаге стропил 600 мм, толщина на крышу OSB плиты должны быть не менее 12 мм. -
при шаге стропил 800 мм, требуемая толщина осб на крышу не менее 18 мм
Еще раз хочется упомянуть, что это минимально допустимые толщины, если Вы хотите получить надежную и прочную кровлю, мы рекомендуем выбирать ОСБ толщиной от 18 мм.
Оптимальный размер ОСБ для выполнения кровельных работ
Для того чтобы понимать какой размер плиты ОСБ нам требуется, нам нужно четко понимать, как данная плита монтируется и какие правила при этом применяются.
Оптимальным считаются два размера OSB, это 2440×1220 и 2500×1250. Данные размеры были выбраны с точки зрения технологичности и простоты монтажа.
Именно под эти размеры плиты кровельщики возводят стропильные системы. Хочется заметить, что при использовании OSB того или иного размера, в качестве основания под мягкую кровлю, Вы можете исключить монтаж обрешетки. Давайте разберем несколько основных правил, которым нужно придерживаться при монтаже OSB на кровлю:
-
листы должны располагаться поперек стропил -
лист OSB – 3, должен перекрывать минимум 3 пролета стропил -
стык двух плит должен располагаться на стропиле -
соединение плит между рядами должно происходить в шахматном порядке -
крайне необходимо выдерживать зазор минимум в 3 мм между плитами
Довольно часто получается так, что короткая сторона плиты повисает в воздухе. Эту проблему можно решить путем опорных поперечин.
Как правило, это брусок сечением 40×40 мм и более. Для исключения провисаний имеет место использование шпунтованной OSB, данный вид плиты не нуждается в подпорках и каких-то дополнительных креплениях.
Правильный способ установки OSB | Главная Руководства
Автор: SF Gate Contributor Обновлено 6 августа 2021 г.
Ориентированно-стружечная плита, или ОСП, представляет собой листовую панель, похожую на фанеру, изготовленную из слоев древесных стружек, ориентированных в противоположных направлениях. Строители используют OSB для обшивки крыш и стен домов, а также для устройства черных полов. OSB изготавливается из бревен небольшого диаметра, которые легко и быстро восстанавливаются, что делает их экологически устойчивым продуктом. Правильный монтаж OSB зависит от того, как и где он используется. Местные строительные нормы различаются. Всегда уточняйте в своем строительном отделе конкретные местные требования.
Номинальные значения пролета
Когда OSB используется в качестве конструкционной панели, она должна соответствовать определенным номинальным значениям пролета, указанным производителем.
Например, если панель не предназначена для пола, не используйте ее для устройства пола. Производители указывают номиналы пролетов для полов, крыш и обшивки наружных стен. Для крыш и полов производители предоставляют дополнительную спецификацию для поддерживаемых и неподдерживаемых краев. Кромки поддерживаются пазогребневой системой или специально изготовленными клипсами, которые устанавливаются по краям OSB.
Крыши
Минимальный размер пролета OSB для крыш составляет 24 дюйма в любом направлении, согласно LP Building Products, и каждый конец листа должен опираться на стропило. Укладывайте листы рядами, длинной кромкой горизонтально к основанию крыши. Обеспечьте зазор 1/8 дюйма между панелями в каждом ряду. Прибейте панели к стропилам 8d обычными гвоздями, расположенными на расстоянии 6 дюймов друг от друга на концах и на расстоянии 12 дюймов в середине. Держите гвозди на расстоянии 3/8 дюйма от краев. Установите H-образные зажимы, которые представляют собой стальные зажимы, которые подходят к краям панелей, между соседними рядами панелей через каждые 12–16 дюймов, но не над элементами каркаса.
Пространственные стыки соседних рядов с помощью двух элементов каркаса.
Наружные стены
Выберите листы OSB, предназначенные для использования в качестве обшивки стен, которые соответствуют или превышают расстояние между стойками на ваших стенах. Вы можете использовать лист, рассчитанный на 24-дюймовый пролет, когда стойки расположены на расстоянии 16 дюймов друг от друга, но не лист, рассчитанный всего на 12 дюймов. Установите листы вертикально, длинными краями на шпильки. SBE Builders рекомендует оставлять зазор в 1/8 дюйма между листами и в проемах для дверей и окон. Прикрепите панели к шпилькам с помощью 8d обычных гвоздей, расположенных на расстоянии 6 дюймов по краям и 12 дюймов посередине.
Черновые полы
Панели OSB для черновых полов имеют шпунтованные края, которые подходят друг к другу и значительно уменьшают изгиб пола. Используйте плиты OSB, рассчитанные на расстояние между лагами пола. Нанесите полоску строительного клея на каждую балку и уложите плиту OSB на балки.
Прибейте панели обычными гвоздями 10d или шурупами #10, 2 1/2 дюйма, расположенными на расстоянии 6 дюймов по краям и на расстоянии 12 дюймов посередине. Смежные ряды панелей располагайте в шахматном порядке двумя лагами. Соедините края шпунта и паза вместе, но оставляйте зазор 1/8 дюйма между листами.
Каталожные номера
- SBE Builders: Несущие стены
- Строительные изделия LP: Обшивка OSB
Распространенные ошибки при установке OSB |
Ориентированно-стружечная плита (OSB) прошла долгий путь с момента своего появления в 1970-х годах. Использование OSB в настоящее время является обычным явлением для объединения прочности и долговечности в строительстве. От самых населенных мегаполисов до самых отдаленных регионов строители делают ставку на обшивку OSB в качестве материала для боковых стен, кровли и пола. Эти деревянные панели намного превосходят первоначальные ожидания, снова и снова доказывая свою устойчивость.
Стратегическое расположение этих панелей, поддерживаемых их структурным каркасом, придает прочность их соединению, но ключевым моментом является правильная установка.
OSB должен быть установлен правильно, чтобы обеспечить максимальную прочность и долговечность. К сожалению, некоторые строители и монтажники имеют плохую, торопливую привычку неправильной установки. Ниже приведены некоторые распространенные ошибки, которые мы видим в этой области, которые легко исправить.
ИСПОЛЬЗОВАНИЕ МОЛОТКА ДЛЯ ВЫРЕЗАНИЯ ОТВЕРСТИЙ В СТЕНЕ ДЛЯ КАНАЛОГИЧЕСКИХ/ЭЛЕКТРИЧЕСКИХ ПРОВОДОВ
Это кажется пустяком, но надо сказать: использование молотка для пробивки отверстий в материале боковых стен OSB после установки разрушит физику конструкции. Сила молотка ослабляет связь между ориентированными нитями, в результате чего стена теряет свою прочность и прочность. Пробивка слишком большого количества отверстий для прокладки электрических или сантехнических каналов и проводки только ослабляет OSB и снижает ее эксплуатационные характеристики. Лучше заранее определить расположение отверстий для электрического проектирования и вырезать с помощью соответствующих инструментов, таких как пилы и сверла.
НЕПРАВИЛЬНАЯ УСТАНОВКА ОБОЛОЧКИ
Обшивка обеспечивает защиту обшивки и сайдинга от внешних факторов окружающей среды. Однако неправильная установка натяжных потолков приводит к множеству проблем. Укладываем пленку на сухую ОСБ; в противном случае вы можете заблокировать влагу и приветствовать черную плесень в своем проекте. Не оставляйте незакрытыми швы. Каждая пластина OSB должна быть покрыта, а все края должны быть должным образом загерметизированы. Устанавливайте пленку горизонтально, а не вертикально. Спрячьте пленку за окнами и используйте надлежащее остекление окон, чтобы избежать воздействия OSB.
ДОБАВЛЕНИЕ Войлока и гонтов на мокрый настил после дождя
Дождь оставляет настил открытым и мокрым. Не затемняйте крышу сразу после ливня, так как OSB нужно время, чтобы высохнуть. Покрытие OSB до полного высыхания делает древесину уязвимой для гниения и повреждений. Потерпи. Лучше дождаться высыхания OSB, чем иметь дело с неизбежной плесенью и возможным повторным строительством, если панели крыши будут покрыты во влажном состоянии.
НЕПРАВИЛЬНАЯ ОБЛИЦОВКА ДВЕРЕЙ И ОКОН
В то время как остальная часть боковой стены и крыши дома остается защищенной пленкой, двери и окна остаются открытыми из-за открытых краев. Правильное остекление окон и дверей жизненно важно для отвода скопившейся воды наружу, а не отвода ее вниз и внутрь. Стоит повторить еще раз: не используйте пленку в качестве альтернативы правильному остеклению окон и дверей.
(ниже) Панели с гвоздями
НЕДОПУСТИМО ДОСТАТОЧНОЕ ПРОСТРАНСТВО ДЛЯ РАСШИРЕНИЯ ПАНЕЛЕЙ
При установке OSB всегда оставляйте зазор 1/8” между панелями для расширения. Для дерева естественно набухать и уменьшаться по мере того, как оно приспосабливается к окружающей среде (например, влажности, дождю, влаге). Если панели плотно прижаты друг к другу, OSB не будет «дышать», и панели могут прогнуться.
УСТРОЙСТВО БАЛКОНОВ ВЫШЕ ПОРОГА ДВЕРИ
Балкон дома, возвышающийся над порогом двери, дает возможность капать воде на OSB панель боковой стены и пола дома.
Эту ошибку легко исправить: просто убедитесь, что балкон установлен как минимум до порога двери, если не ниже.
ПОЛЕЗНЫЕ СОВЕТЫ ДЛЯ ПРАВИЛЬНОЙ УКЛАДКИ OSB
- Оставьте зазор 1/8″ между панелями крыши и стеной. Мы говорили об этом раньше, но стоит повторить. Строители должны оставить достаточно места для расширения OSB и избежать коробления.
- Дайте панелям высохнуть перед добавлением настила или сайдинга. Больше всего OSB повреждает вода. Дайте панелям полностью высохнуть, прежде чем добавлять настил или сайдинг.
- Знай, куда прибивать. При установке обшивки обязательно прибивайте гвозди на расстоянии не менее 10 мм от краев. Это помогает избежать любого расщепления, таким образом, не нарушая структурную целостность. Всегда следуйте конкретным инструкциям, предоставленным производителем OSB.
Избавление от вредных привычек никогда не бывает легким, но получение желаемого результата от правильной установки того стоит.
