Инструкция по монтажу роллет

Рекомендуемый набор инструментов и принадлежностей, необходимых для монтажа рольставни.

Развернуть

Наименование инструмента

Количество

Электроперфоратор

2

Электродрель

1

Шуруповерт аккумуляторный

1

Электрическая угловая отрезная машинка

1

Адаптер SDS с быстрозажимным патроном

2

Клёпальный пистолет

2

Уровень строительный брусковый 1,5м

1

Ящик инструментальный

2

Молоток слесарный 400 гр

2

Кувалда

1

Набор ударных инструментов(зубило, шлямбур, пробойник, кернер)

1

Ножовка по металлу

1

Ножницы по металлу

1

Пассатижи

1

Кусачки боковые средние

1

Набор напильников

1

Набор отверток твёрдосплавных

1

Набор гаечных ключей

1

Лестница универсальная 4-х сложений

1

Лестница универсальная 3-х секционная (более 6м)

1

Пистолет силиконовый

1

Прибор-тестер

1

Электропаяльник 60 Вт

1

Электроудлинитель не менее 30 м

1

Отвертка эл. индикаторная

1

Рулетка 5 м

1

Штангенциркуль 125 мм

1

Очки защитные

2

Каска строительная

3

Аптечка универсальная

1

Стандартный набор сверл по металлу

1

Бур по бетону O 6 мм L=160-200 мм

2

Бур по бетону O 8 мм L=200-260 мм

2

Бур по бетону O 10 мм L=550 мм

2

Бур по бетону O 12 мм L=550 мм

2

Бур по бетону O 14 мм L=750 мм

2

Бур по бетону O 16 мм L=950 мм

1

Бур по бетону O 18 мм L=550 мм

1

Бур по бетону O 20 мм L=550 мм

1

Примечание: Рекомендуемая численность монтажной бригады — 3 человека:
слесарь-электромонтажник — 1 человек, слесарь-монтажник — 2 человека.

Перед тем как приступить к установке рольставни, необходимо проверить наличие всей комплектации.

В комплект одной роллеты должно входить

  • защитный короб в сборе;
  • полотно рольставни;
  • пара направляющих шин;
  • набор комплектации.

Подготовка проема для монтажа рольставни

Поверхность где будут установлены направляющие шины и защитный короб должны быть ровными и гладкими, без трещин и наплывов от штукатурного раствора.

Подготовка роллеты

Подготовка направляющих шин рольставен для накладного монтажа

рис.1 Накладной монтаж.

Для накладного монтажа, необходимо взять направляющие шины и приложить их друг к другу глухими сторонами. Отметить маркером места для крепления, расстояние между креплениями примерно 450-550 мм, верхнее и нижнее крепление должно располагаться на расстоянии 100-150 мм от обрезов шин. Рассверлите отверстия O12 мм для последующей установки заглушек.

Примечание: не рассверливайте шину насквозь!!!

Подготовка направляющих шин рольставен для встроенного монтажа

рис. 2 Встроенный монтаж.

Для встроенного монтажа, положите шины ребром и рассверлите отверстия в ребре жесткости на таком же расстоянии, как и для накладного монтажа, используя тоже расстояние 450-500мм между отверстиями, сверлом O 12мм.

Примечание: не рассверливайте шину насквозь!!!

В зависимости от типа монтажа, просверлить отверстие в обеих боковых крышка короба для дальнейшего крепления к проему.

  • Для монтажа на проем отверстия располагаются в задней части бортов боковой крышки (рис.3).
  • Если монтаж рольставни производится в проем, сверлить в верхней части бортов обеих крышек (рис.4).
  • Для комбинированного типа монтажа конструкции, сверлить  по два отверстия в верхнем и заднем бортах каждой боковой крышки.

рис.3 Накладной монтаж.
рис.4 Встроенный монтаж.

Со стороны расположения приводного механизма, необходимо просверлить отверстие в боковой крышке короба (рис.5), для вывода приводных элементов.

Примечание: действие (рис. 5) для наружного типа монтажа для вывода кардана, ленты, шнура, корда или провода электропривода.

рис.5

Следующим действием необходимо установить  два направляющих устройства в боковые крышки, и вставить направляющие шины в ноги боковых крышек (рис.6).
рис.6

Установка каркаса рольставни на закрываемый проем

Накладной монтаж

Наложить на обрамление проема.

рис.7

Встроенный монтаж

Установить внутри проема.

рис.8

Каркас роллеты должен быть выставлен по уровню. Направляющие шины и защитный короб рольставни должны плотно прилегать к плоскости проема по всей высоте и ширине.

Действие для конструкций с накладным типом монтажа.
рис. 9
После того как выставили конструкцию по уровню, наметьте место расположения отверстия для дальнейшего вывода элементов управления:

  • для шнура электропривода — отверстие O 12 мм
  • для ленты — отверстие O 16 мм
  • для корда, кардана — отверстие O 14 мм.

В просверленное отверстие установить предохранительную пружину для шнура или трубку (рис.10) для корда.
рис. 10

Крепление каркаса рольставни к проему

Накладной монтаж

рис.11

Встроенный монтаж

рис. 12

Снимите защитную пленку с короба рольставни и установить каркас на место монтажа. Сверлить отверстия для установки дюбелей рекомендуется длинным буром, чтобы избежать повреждения элементов роллеты.

Осуществляя крепеж необходимо периодически контролировать правильность установки  при помощи монтажного уровня.

Каркас должен быть надежно закреплен и не представлять потенциальной опасности для здоровья и жизни людей. Для крепежа запрещается использовать силикон, деревянные заглушки или монтажную пену.

При монтаже рольставни с электроприводом необходимо соединить кабель с клеммами выключателя в соответствии с инструкцией по подключению электродвигателя рольставни.

При монтаже механического типа привода рольставни — заправьте ленту, шнур или корд в направляющие.

рис. 13

рис. 14
В просверленное ранее отверстие, в стене (для накладного типа монтажа), заправьте кабель двигателя или ленту. Кордовый трос или шнур необходимо заправить в предохранительную пружину или трубку, и закрепить.

Закрепить приводные механизмы: карданный, кордовый, шнуровой или ленточный.

рис. 15

рис. 16

Крепление приводных механизмов при встроенном монтаже производится на направляющую шину при помощи саморезов или заклепок.

Установка полотна роллеты

Установка полотна нужно заводить за валом со стороны задней части защитного короба в направляющие шины (рис. 17). Чтобы избежать повреждения покрытия полотна обернете вал тряпкой.

рис. 17
При монтаже рольставни с механическими приводами закрепите на шкиве шнур, ленту или корд (рис. 18). Вращая вал произведите намотку тягового элемента на шкив, для дальнейшего управления полотном.
рис. 18
Следующим действием необходимо закрепить полотно рольставни с подвесным механизмом (рис. 19, 20) (ригелями или тяговыми пружинами). Заведите их сбоку в верхнюю ламель полотна.
рис. 19
рис. 20

Крепление ригеля

Приложить блокирующий ригель к валу и зафиксировать его ригельными кольцами, свести кольца до упора. Ригель должен попасть в установочные отверстия колец. В таком положении кольца нужно зафиксировать саморезами. Сверлить вал, для установки самореза не нужно, саморез устанавливается в отверстие ригельного кольца и закручивается до упора в стенку вала.

рис.21
рис. 22

Крепление тяговой пружины

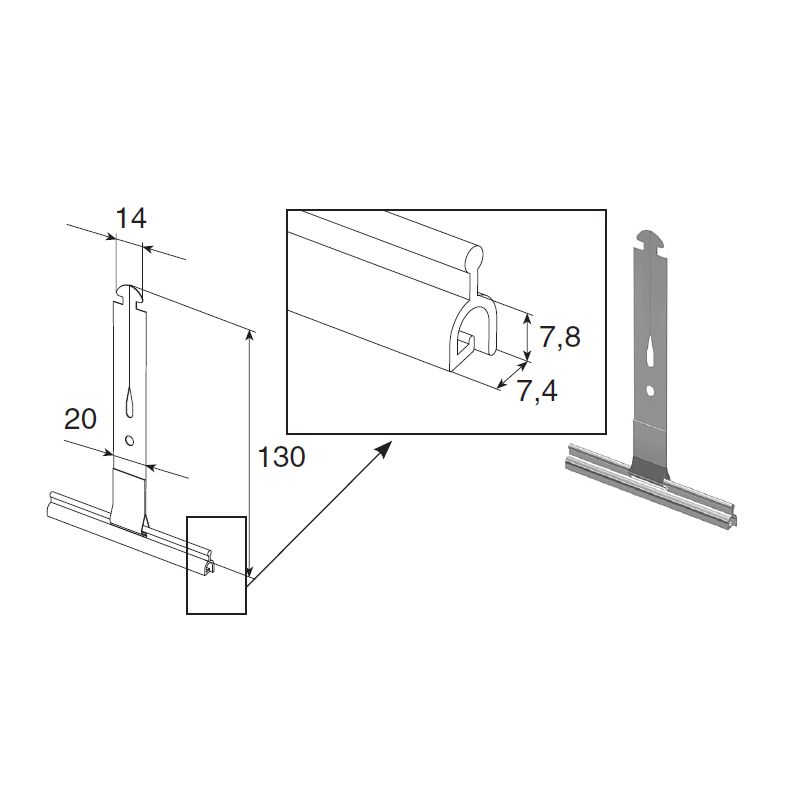

Тяговая пружина крепиться с перфорационные отверстия вала. Нужно сжать окончание тяговой пружины и вставить в вал.

рис. 23
Для ограничение поднятия полотно, нужно установить стопора в нижнюю планку. Просверлить сквозные отверстия в концевой планке на расстоянии 50-100 мм от направляющих шин. В отверстия установить через подкладку стопорный болт и прикрутить к нему стопор.
рис. 24

Финальная настройка и подключение роллеты

Для конструкции с ПИМ (пружинно-инерционным механизмом) после установки полотна в направляющие шины, и установки тяговых пружин, необходимо натянуть пружину установленную в валу, вращая вал от себя (если открытая часть короба смотрит на вас). Придерживая вал, установить тяговые пружины в перфорационные отверстия вала.

Придерживая полотно за стопора проверить работу ПИМ.

При необходимости, добавить или уменьшить количество оборотов пружины.
рис. 25
Руководствуясь инструкцией по подключению электропривода, произвести подключение к сети и настройку концевых положений полотна рольставни.

Установить защитную крышку короба в паз и зафиксировать ее заклепками или саморезами.

рис. 26
Для предотвращения несанкционированного вскрытия (отворачивания) конструкции и получения доступа к элементам управления,  по окончанию монтажа нужно рассверлить шлицы головок саморезов, винтов, шурупов.

Технологические отверстия на направляющих шинах (при накладном монтаже) закрываются при помощи заглушек.

Скачать (PDF 1,2 Mb)

как собрать Рольставни инструкция |

 СБОРКА И УСТАНОВКА РОЛЬСТАВНИ. ИНСТРУКЦИЯ



Подготовка вертикальных направляющих:

  • Просверливаем отверстия в вертикальных направляющих.
  • Состыковываем направляющие с боковыми крышками короба

(предварительно вставляем направляющее устройство)

Сверление отверстий в направляющих. Внешнее отверстие должно быть диаметром под декоративную заглушку.

Сверление отверстий ребер жесткости крышек короба. Короб крепится к стене в четырех местах.

Соединение направляющих и короба. Обязательно вложить пластиковые направляющие полотна рольставен.























Монтируем конструкцию к проему окна:

  • Прикладываем основание рольставни к стене.
  • Засверливаемся в проем и крепим конструкцию.
  • Отверстия в направляющих закрываем заглушками.
  • Заводим полотно через вал в направляющие.



нижнее крепление короба рольставен

монтаж направляющих к стене

пробрасываем короб через вал в направляющие



















Взводим пружину руками(количество витков указано в инструкции к рольставне)

  • Фиксируем верхнюю ламель полотна к валу при помощи тяговой пружины.
  • Опускаем вал придерживая и закручивая полотно.

накручиваем пружину ( кол-во намотки указывается в паспорте)

разводим механизм замка для сцепки

проверяем ход полотна в направляющих



















Заключительная часть установки рольставен:

  • Вставляем крышку короба в паз и просверлив закрываем заклепками.
  • Отмечаем место под полоз запорного профиля.
  • Просверливаем отверстия в боковых направляющих для профиля замка.



прикладываем крышку короба заводя под верхний паз

заглушками закрываем отверстия в направляющих

фиксируем верхнюю крышку короба клепками























Рольставни монтируются на ровную поверхность для достижения максимального прижима направляющих и короба.

При автоматизации рольставней возможно объединение конструкции в группы для одновременного управления.





ПЕРЕЙТИ НА ГЛАВНУЮ СТРАНИЦУ

Монтаж рольставней | РОЛЛКОМ

Установка рольставней

Установка роллет производится по двум методикам. В зависимости от них размеры рольставней тоже меняются.

Монтаж на проём

Установка рольставен на проём заключается в том, что все элементы конструкции крепятся к стенам вокруг окна или двери. Площадь конструкции увеличивается на ширину направляющих и высоту короба. Высота короба зависит от общей высоты конструкции. Чем рольставни ниже, тем меньше высота короба. Короб делают больше для того, чтобы полотно рольставней, например, для санузла вместилось внутри полностью.
С увеличением площади конструкции рольставни становятся дороже. Это единственный недостаток такого метода монтажа. Но при установке на проём не уменьшается световой просвет окна и не уменьшается высота проёма двери.

Монтаж в проём

Установка рольставен в проём заключается в установке всех элементов конструкции непосредственно в проём, т. е. на откосы. Площадь рольставней при этом равна площади проёма.
В данном случае очень важен точный и безошибочный замер, потому что даже небольшие отклонения размеров могут привести к замене рольставней или последующему ремонту.
Но у этого метода есть один серьёзный недостаток — уменьшается световой просвет проёма. Из помещения будет виден короб. В дверном проёме сверху будет короб, за него будет легко задеть головой, если проём стандартный. Ведь проём уменьшится на 20 см.

Пошаговая инструкция по монтажу

1. Разметка направляющих. При монтаже на проём направляющие сверлятся с широкой стороны: сначала сверлом диаметром 15 мм, затем 8 мм. Первое отверстие необходимо сверлить в 10 см от места стыка с коробом, последующие на расстоянии 30 см.

При монтаже в проём разметка отверстий производится в таком же порядке, как и в случае с монтажом на проём.

Сверление отверстий производится как показано на рисунке.

2. Сверление отверстий в коробе. Отверстия в коробе следует сверлить в литых боковинах для обеспечения прочности крепления рольставен. Сверление следует производить с особой осторожностью, чтобы не повредить вал привода.

3. Разметка отверстий на стене. Для этого направляющие крепятся к коробу и собранная конструкция приставляется к проёму. Короб выставляется по гидроуровню строго горизонтально, направляющие строго вертикально.
В случае установки рольставней с карданным или тросовым приводами с креплением петли и редуктора внутри помещения, необходимо наметить отверстие в стене для прокладки приводов.

4.Сверление отверстий в стене. Конструкция снимается со стены. Перфоратором сверлятся отверстия для дюбелей и приводов.

5. Установка направляющих и короба. После сверления отверстий, конструкция крепится на стене. Короб при помощи гидроуровня выставляется в строго горизонтальном положении, направляющие в вертикальном. Вся конструкция крепится дюбелями в отверстия предварительно просверленные в стене.

6. установка кардана и тросового редуктора. Внутри помещения в просверленное сквозное отверстие в стене устанавливаются приводы кардана и тросового редуктора. Тросовый редуктор и кардан устанавливаются как показано на рисунке.

7. Установка полотна. Полотно рольставней запускается через короб в направляющие. На верхнюю ламель должны быть одеты зажимы. В случае установки карданного и тросового приводов, полотно просто опускается до упора вниз и соединяется с валом.
В случае установки рольставней с пружинно-инерционным механизмом, ортогональный вал необходимо провернуть 6 оборотов в сторону полотна и вставить упорную планку, чтобы вал не вращался. Затем полотно крепится на валу и упорная планка вынимается. Проверяется работа рольставней. Если полотно не держится в верхнем положении или тяжело поднимается, то отсоедините полотно от вала и проворачивая вал настройте пружину.

8. В случае установки полотна из экструдированного профиля, крепление полотна к валу необходимо осуществлять как показано на рисунке.

Затем в нижней ламели сверлятся отверстия для установки упоров и приворачиваются сами упоры. Они препятсятвуют полному сматыванию полотна в короб.

Короб закрывается крышкой.

9. Крышка короба закрепляется вытяжными заклёпками при помощи пистолета.
Головки болтов дюбелей рассверливаются с целью избежать отворачивания «непрошенными гостями».
Отверстия на направляющих закрываются заглушками.
Щели промазываются силиконовым герметиком.
В заключение снимается защитная плёнка.

Установка рольставней своими руками — монтаж по инструкциям и видео

На сегодняшний день уже общеизвестно, что установка рольставней является оптимальным способом защитить свое имущество и жилище от проникновения. Но кроме этого это отличный способ для создания в доме уютной атмосферы. Полотно, плотно прилегающее к проему, в закрытом положении не пропускает уличный шум и солнечный свет.

В последнее время появилось множество видео по установке рольставней своими руками. Такая популярность обусловлена тем, что конструкция становится все более доступной, а осуществить ее монтаж способен даже начинающий мастер. Ничего сложного в работе нет. Потребуется лишь немного времени и внимания.

Обмер и подготовка проема под рольставни

На данном этапе работ нет существенной разницы, будете ли вы своими руками устанавливать рольставни на гаражные ворота или оконные проемы. Принцип подготовки везде одинаковый. Вам необходимо произвести обмер проема, чтобы выбрать и приобрести подходящие по размеру ламели и защитный короб.

Необходимо проверить и поверхность проема, которая должна быть ровной. Допускается отклонение между стенками или углами до 5 мм. Для проверки потребуются строительные отвесы и уровень. Если стена неровная, то ее можно оштукатурить или установить специальные накладки во время монтажа рольставней. На этом этапе необходимо также определиться с тем, каким образом будет смонтирован короб: внутри или снаружи, накладным или встроенным способом.

Сборка конструкции

Вы должны определиться с тем, каким способом управления будете пользоваться. От его особенностей будет зависеть, какой ширины делать канал для ввода управляющих элементов. Шнуровой или электропривод требует диаметра канала не менее 12 мм, а вот карданный привод работает при диаметре 20 мм. После этого производится следующий этап установки рольставень – сбор каркаса.

Каркас будущей конструкции собирают из короба и направляющих, по которым будет двигаться полотно. В местах крепления каркаса к стене делают соответствующие отверстия. Если вы осуществляете монтаж рольставни своими руками на улице, то используйте следующее правило:

  1. Первое отверстие делается в 10 см от края обреза.
  2. Последующий шаг между креплениями составляет 50 см.

Однако это правило не действует в тех случаях, когда замер и установка рольставни происходят внутри дома, например, в ванной комнате. В этом случае габариты полотна будут меньше, поэтому шаг креплений тоже уменьшится.

Завершается данный этап установки монтажом шин-прокладок. Их крепят вокруг проема. На них в будущем и осуществляется установка защитного короба.

Установка рольставней в проем

Первым монтируют защитный короб. Для этого его необходимо приложить к шине и обозначить места для сверления дюбелей. Обязательно используйте уровень и отвес, чтобы верно расположить короб на стене. В готовые отверстия вставляют дюбели и начинают регулировку затяжки крепежных элементов. На этом этапе установки самодельных рольставней важно достаточно сильно и, главное, равномерно затянуть все крепежи. Если допустить ошибку, то со временем крепления могут разболтаться, что приведет к перекосу рамы и всей конструкции. Подобные ошибки усложняют управление полотном, портят его внешний вид, порождают посторонние звуки при работе привода.

Если у вас остаются вопросы по монтажу рольставен своими руками, то вам будет полезно видео, представленное на нашем сайте. Оно позволит вам разобраться во всех тонкостях процесса. Если вы заметили некоторые щели, то их можно зашпаклевать даже после установки рамы. И теперь можно присоединять управляющие элементы.

Очень важно на каждом этапе монтажа рольставен следовать инструкции. В соответствии с ней через отверстия для управляющего элемента, которые были проделаны в самом начале, к раме подводится шнур, лента или вал. Если же вы осуществляете монтаж внутри дома, то все это вам не потребуется, поскольку управлять полотном можно при помощи простой ручки или кнопки электродвигателя.

Приступаем к сборке полотна. Для этого все имеющиеся ламели скрепляют между собой согласно имеющейся инструкции по правильной установке рольставней. Готовое полотно крепят при помощи ригелей к валу, затем устанавливают стопоры, которые будут сигнализировать о крайних положениях полотна в открытом и закрытом положении. Теперь необходимо подключить и настроить вал и управляющие элементы.

Проверка оборудования

Завершающий и самый важный этап в установке рольставен своими силами – проверка работы всей системы. Вам необходимо не менее десяти раз поднять и опустить полотно, чтобы удостовериться в том, что движению ничего не препятствует. Обязательно прислушивайтесь к посторонним звукам. Важно, чтобы полотно с легкостью перемещалось по направляющим.

Обязательно проверьте систему управления, замки и фиксаторы. Если все работает исправно, то можно, наконец, установить на защитный короб крышку, а с ламелей снять защитную пленку. Этой информации будет достаточно, чтобы вы могли понять, как для окон и гаражных ворот установить рольставни, проведя при этом весь монтаж самостоятельно (не забудьте почерпнуть полезные сведения из видео и фото). Самое время приступать к практической части.

Монтаж рольставен | RJ-Comfort рольставни и жалюзи

Наша компания располагает всем необходимым оборудованием для правильного и надежного монтажа рольставен. Опытные специалисты произведут установку без урона откосам окон и не оставят после себя мусор.

Варианты установки рольставен на окна

Рольставни являются не только великолепной антивандальной конструкцией, но и отличным вариантом теплозащиты для окон, великолепно выполняя функции энергосбережения. По практическим наблюдениям снижение теплопотерь при установке на однокамерные стеклопакеты достигает 30%. Значительный вклад в теплоизоляцию создает воздушная прослойка между стеклом и роллетным полотном.

При высоком качестве изготовления рольставни решающую роль в ее эстетичности и правильном функционировании играет грамотно выполненный монтаж. Выбор способа, которым будет выполняться установка рольставни, в основном зависит от ее функциональности, вкусов заказчика, формы и размеров проема. Например, для защитных рольставен наиболее эффективной по прочности и простоте реализации является монтаж рольставней внутрь проема к стене. Однако в таком случае происходит перекрытие части окна, что не всегда архитектурно оправдано.

Внутри или снаружи?

Рольставни могут быть закреплены в оконном проеме как внешней, так и с внутренней стороны. Снаружи чаще всего устанавливают прочные защитные конструкции, способные выдержать значительные механические нагрузки. При этом их эстетическая составляющая должна находиться в абсолютной гармонии с оформлением фасада.

С внутренней стороны на оконные проемы устанавливаются в основном солнцезащитные жалюзи, отличающиеся разнообразием типов и дизайнерских решений. Из-за их небольшого веса нет необходимости в прочном крепеже.

Дополнительная сложность возникает при монтаже наружных рольставен на окна верхних этажей зданий. Для выполнения таких высотных работ можно воспользоваться услугами альпинистов или применить спецтехнику – туру, автовышку и т. д. Для высот до 8 метров целесообразно использовать туру, но при большей высоте расположения проема (до 25 метров) или затрудненном доступе к нему невозможно обойтись без автовышки. Альпинистов привлекают к установке рольставен снаружи окна в случаях его расположения выше 25 метров или труднодоступности.

Расположение короба и направляющих

Различают два варианта положения короба и направляющих относительно полотна и стекла окна: снаружи и внутри. А относительно поверхности стены крепление короба и направляющих может быть встроенным, накладным или комбинированным.

Наиболее привлекательным и надежным (относительно защитных функций) является монтаж встроенного или комбинированного типа, выполняемый помещением короба и направляющих в заранее приготовленные ниши в стене. При встроенном монтаже короб и направляющие полностью скрыты отделочным материалом, а при комбинированном – частично. Планировать и подготавливать реализацию такого монтажа следует еще на стадии строительства, перед началом отделочных работ. В результате рольставня:

  • органично вписывается в проем,

  • не занимает дополнительное пространство,

  • гармонирует с экстерьером здания.



Монтаж короба и направляющих на стену наиболее простой и подходящий вариант для готовых интерьеров и фасадов. К тому же, при таком способе отсутствует уменьшение светового просвета – в открытом состоянии элементов рольставни изнутри не видно.

Сначала устанавливаются в требуемое вертикальное положение и закрепляются направляющие, а затем сверху горизонтально прикрепляется короб с механизмом подъема/опускания и пространством для собранного полотна. Крепление короба и каждой направляющей выполняется в трех местах: по краям и посередине (при их длине менее 130см).

Крепление к различным стенам

При креплении к стене необходимо учитывать, из какого материала она изготовлена. Это может быть:

  • бетон,

  • дерево,

  • металл,

  • пустотелый кирпич.

К бетонной стене надежнее и проще всего крепить рольставни стальными анкерами или дюбелями (забивными, закручивающимися) с пластмассовым вкладышем, а к деревянной – сквозными стяжными шпильками или шурупами. Если же стена возле проема изготовлена из металлических элементов, то лучшим крепежом для рольставни будет самонарезающий винт (саморез). Для крепления к пустотелым кирпичам целесообразно воспользоваться анкером распорного типа.



Возможности установки рольставней в проем

Требование к проему

Для правильной установки сантехнических рольставней в санузле или
ванной комнате должны быть соблюдены некоторые требования
относящиеся к проему.

Проемы должны отвечать следующим требованиям:

  • ­проемы должны иметь прямоугольную форму.
  • плоскость к которой крепится роллета  должна
    быть  ровной  и  гладкой.
  • отклонения  рабочих  поверхностей от
    вертикали  и  горизонтали  не  должны больше
    5 мм.


Если  проемы  не соответствуют установленным
требованиям,  наши мастера качественно устранят дефекты с
помощью декоративных отделочных материалов.

Стены в санузлах могут сужаются в верху или внизу. Когда мы
монтируем рольставни в такие проемы получается большой зазор
между стеной и конструкцией.



Наиболее часто в санузлах стены сужаются к верху, как показано на
(рис. 1).  Синим цветом выделена конструкция рольставней,
серым цветом стена. Белым цветом выделены щели которые возникают
при установке конструкции в не ровны проем. Замерщик на объекте
замеряет ширину проема внизу, в средней части и сверху.
Наименьшая величина этой ширины и будет соответствовать ширине
конструкции. Если разность ширины внизу и вверху составляет более
10мм., зазор между конструкцией и стеной закрывается специальной
вставкой, что влияет на стоимость монтажа и конструкции.



Рис. 1

Иногда бывает так , что стены имеют выпуклую или вогнутые контуры
(рис.2), в этом случае конструкция не может плотно прилегать к
стенам и по этому образовываются щели. Если такие зазоры
составляют 2-3мм, их можно скрыть с помощью герметизирующего
материала подобранного в цвет конструкции.







Рис. 2

В санузлах часто  выкладывают плитку разных оттенков. Снизу
темнее, сверху светлее. Разделяет эти оттенки, как правило,
объемный декор. Важно, чтобы декор заканчивался в том месте, где
планируется установить направляющую рольставней. Иначе они не
смогут плотно прижаться к стене.

Стоимость подготовительных работ оценивается нашим замерщиком
непосредственно на объекте.



Установка коробом внутрь.

Это наиболее оптимальный вариант установки если смотреть с
эстетической стороны. Важно чтобы  коммуникации позволяли
установить короб внутрь.




Замерщика лучше вызвать после выравнивания стен (если плиточник
собирается их ровнять) до укладки плитки. В этом случае
рольставни будут крепиться на стену. И от установленной
конструкции плиточник выкладывает плитку до дверного проема.
Таким образом, направляющая как бы утапливается на толщину плитки
и шов в месте прилегания направляющей и плитки не виден.

Но если у Вас уже уложена плитка и все подготовительные работы
уже выполнены и необходимо установить сантехнические рольставни,
это можно сделать и поверх плитки. Если стены ровные то швов
между плиткой и конструкцией также не будет видно.



Установка коробом наружу.

Такой вид монтажа применяется когда коммуникации расположены
близко к проему и короб внутрь не помещается.




В этом случае вызывать замерщика нужно после того, как
на боковых стенах плитка будет выложена. При этом
конструкция будет крепиться на плитку. Плитка на боковых стенах
должна заходить вглубь проема хотя бы на 5см.

Если стены уже облицованы плиткой, это тоже не страшно,
конструкцию с небольшими доработками также можно  установить
на плитку.

При монтаже конструкции впроем  полезная ширина проема
уменьшается на ширину двух направляющих по 53 мм с каждой
стороны. А полезная высота уменьшается на высоту короба.



Установка в накладку.

 Такой вид монтажа  применяется когда стена, на которую
планируется установить рольставни тонкая, например, когда плитка
выложена на гипсокартон.. При накладном монтаже короб
располагается только наружу и добавляется нижняя направляющая.
При таком монтаже высота проема не уменьшается на высоту короба.




Короб вставляется сверху в направляющие,  дополнительного
крепления к потолку не требуется.



Особенности конструкции рольставни в санузел.

Ламели.

Рольставни разрабатывались проектировщиками для установки на окна
и в дверные проемы. Мы предлагаем использовать их для
сантехнических помещений в качестве дверец или люков, применяя
самый маленький и аккуратный тип профиля AR39. Профиль ламели
внутри заполнен пеной, что позволяет снизить уровень шума.



На рис.1 отображены рольставни в сборе. Конструкция состоит из
боковых направляющих, короба и полотна. Короб может быть
расположен как внутрь проема, так и наружу. От типа монтажа
конструкция не меняется.


       Рис.1

Внутри короба расположен пружинно-инерционный механизм, он
компенсирует вес полотна и позволяет полотну ему оставаться в том
положении, в котором его остановили.

Направляющие.

По бокам расположены направляющие, внутри которых перемещается
полотно. Направляющие закрепляются к боковым стенкам. На них
держится вся конструкция. Таким образом для монтажа достаточно
только боковых стен. Направляющие имеют  размеры 53х22 мм.



Короб.

Поднимаемое полотно (собранное из ламелей)  вверху
наматываются на вал. Вал помещен в защитный короб.



Внутри вала расположена пружина, которая уравновешивает вес
полотна, поэтому рольставни не падают под собственным весом и не
требуют фиксации. Пользоваться очень удобно.

Размер короба зависит от высоты конструкции, чем выше
конструкция, тем больше будет размер короба.

Короб 137х137 мм применяется при высоте конструкции до 1500мм

Короб 150х150 мм применяется при высоте конструкции до 1800мм

Короб 165х165 мм применяется при высоте конструкции до 2380мм

Короб 180х180 мм применяется при высоте конструкции до 2800мм



Важно! Если ширина вашего проема меньше 380
мм, то пружинный механизмом установить в рольставни невозможно,
т.к. пружина не помещается внутри вала. В этом случае
устанавливается шнуровой механизм.

Встроенные рольставни EXTE ELITE

Рольставни EXTE ELITE XT


описание конструкции

Встроенные рольставни EXTE ELITE XT, в отличие от обычных, монтируются в стеновой проём вместе с оконным блоком, т.е. короб, в котором находится защитное полотно, крепится не к стене, а на верхнюю часть оконной рамы. Установив встроенные рольставни, вы сохраняете эстетический внешний вид фасада вашего дома.



Размеры коробов (В×Ш)
175×220 мм200×220 мм240×255 мм

Не важно какое окно вы планируете установить: пластиковое, деревянное или алюминиевое. Короб рольставен надёжно сопрягается с любым оконным блоком через специальный адаптер. Для широко применяемых ПВХ профилей (VEKA, Rehau, IVAPER и пр.), разработаны типовые решения, для остальных случаев предусмотрены универсальные элементы.

Рольставни EXTE ELITE XT имеют ручной либо электрический привод полотна. Для комфортного управления возможны различные варианты автоматики и интеграция в систему «Умный дом». По вашему желанию, встроенные рольставни могут быть укомплектованы противомоскитной сеткой.

Обратите внимание!

Собранный комплект рольставен (короб рольставен + защита от насекомых) монтируется на оконно-дверные системы из ПВХ, дерева и алюминия с монтажной глубиной от 70 до 90 мм.


Отправить проект

Ревизионный доступ изнутри


классическое решение при ремонте

Ревизионный доступ изнутри. Система с противомоскитной сеткой и металлическим усилителем.

Принцип конструкции роллетных коробов EXTE ELITE позволяет в каждой ситуации найти оптимальное решение. В классическом варианте монтажа встроенного короба после ремонта оконного проёма используется внутренняя вертикальная панель для ревизии.

Это позволяет иметь максимальный доступ во внутреннее устройство короба. Алюминиевая кассета с противомоскитной сеткой либо уже вмонтирована, либо может быть установлена по желанию клиента позднее.

Ревизионный доступ внизу


оптимально для нового строительства

Ревизионный доступ внизу. Система с противомоскитной сеткой и металлическим усилителем.

Ревизионный доступ внизу позволяет скрыть вертикальную панель короба под отделкой. Применение возможно на оконных рамах шириной до 92 мм. При этом для ревизионной шахты остаётся ещё 100 мм, этого достаточно для проведения работ.

Для крепления возможно применение уголков из алюминия или ПВХ, а также анкерные крепежи. При ревизионном доступе снизу верхняя часть утеплителя удерживается в пазу и тем самым не падает вниз при открывании нижней ревизионной панели короба.

Ревизионный доступ снаружи


максимальная герметичность

Ревизионный доступ снаружи. Система без противомоскитной системы. Отверстие для ревизии закрывается профилем.

Для энергосберегающих домов и общественных строений с более высокими требованиями к герметичности роллетная система EXTE ELITE предлагает встроенные рольставни с ревизионным отверстием снаружи помещения.

Это достигается смещением несущего профиля. Тем самым внутри помещения короб может быть закрыт и отштуатурен. Если противомоскитная система не установлена, то ревизионное отверстие можно закрыть алюминиевым профилем с помощью шурупов.

Максимальная высота полотна панциря при ревизионном доступе
cнаружи, внутри и внизу




Размер короба175 x 220 мм200 x 220 мм240 x 255 мм
Мини-ламели, SW 401 750 мм*2 500 мм*3 500 мм*
Мини-ламели, SW 601 200 мм*1 850 мм*2 800 мм*

* Максимальная высота элемента, включая короб.

Рафшторы


современный занавес для красивых окон

Встроенные рафшторы EXTE ELITE XT

Рафшторы, возможность оштукатуривания снаружи и внутри. Роллетный короб EXTE ELITE XT позволяет увеличивать размер ревизионного отверстия снаружи путём смещения несущего базового профиля ближе к задней стенке короба.

Рафшторы особенно часто применяются в учебных, общественных учреждениях и офисах в качестве защиты от солнца и ограничения видимости. Они привлекательны и могут иметь большую ширину.

Максимальная высота полотна рафштор




Размер короба240 x 255 мм
Панель 240 мм2 000 мм*
Панель 280 мм2 700 мм*

* Максимальная высота элемента, включая короб.

Встроенные рольставни EXTE видео


Изменение ревизионного доступа внутри помещения

Видео: 35 сек.

Для воспроизведения нажмите
