Крепление стропил к балке: Крепление стропил к балкам перекрытия крыши: установка, способы соединения

Крепление стропил к балкам перекрытия крыши: установка, способы соединения

Во время возведения крыши, как и любой другой конструкции дома, нужно обращать внимание на все мелочи. От этого, так же как и от качества используемых материалов, будет зависеть прочность и долговечность всего строения. Например, крепление стропил к балкам перекрытия, как проводится подобная работа? Такая конструкция крыши, где используется такое соединение, встречается не так часто. Но если вам предстоит выполнить эту операцию, то знать все ее нюансы вы должны. Именно об этом и пойдет речь в статье.

Когда так поступают

Прежде чем рассмотреть вопрос о том, как производится соединение стропил с балками, следует разобрать с тем, когда такой способ крепления может понадобиться. При возведении крыши нужно внимательно относиться ко всем ее элементам. Но наиболее важным по праву считается вопрос о надежности стропильной системы. Именно этот компонент будет нести на себе все основные нагрузки.

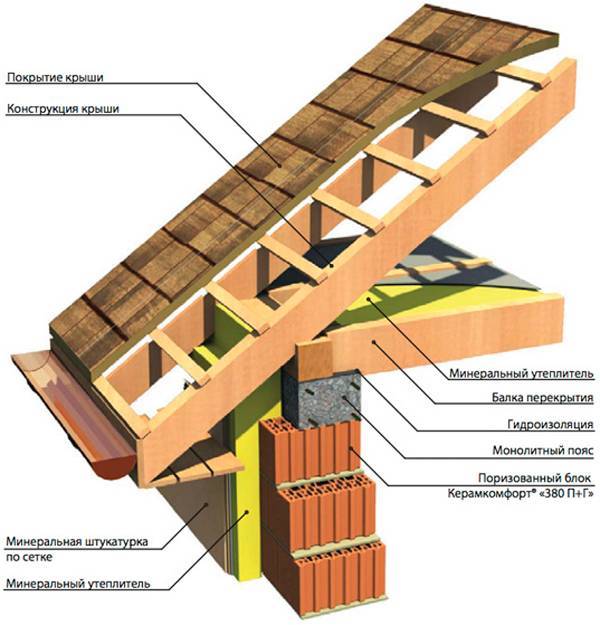

Крепление стропил к балкам перекрытия можно проводить как в случае если дом деревянный, так и тогда, когда стены выполнены из кирпича или блоков (пеноблоков или подобных им). Но в каждом случае у такого соединения есть свои особенности, а именно:

• если крепление стропил двухскатной крыши к балкам перекрытия делается в деревянном доме, то такая конструкция получается достаточно прочной. Хотя в этом случае точечная нагрузка возрастает, тем не менее, это не влияет на прочность стен. Дело в том, что при строительстве используются длинные бревна или брусья. Балка перекрытия и стропила оказывает давление именно на них. В результате нагрузка равномерно распределяется по всей стене;
• дела обстоят по-другому, если дом кирпичный. В этом случае в местах соединения стропильной системы и балок перекрытия на стену оказывается слишком большое давление. Причем такая нагрузка является точечной. В результате такое опирание постепенно разрушает кирпичи верхнего ряда стен. Чтобы этого избежать, балки перекрытия нужно укладывать на мауэрлат, а потом к ним крепить стропила;
• практически тоже самое относится и к тому случаю, если стены выполнены из пеноблока или другого подобного материала. Стропильная система должна упираться на балки, которые укладываются на мауэрлат. И если в случае с кирпичным домом этим правилом (на свой страх и риск) можно пренебречь, то в дано ситуации так поступить нельзя.

Многие специалисты советуют использовать дополнительную защиту в случае, если дом из кирпича или блоков. Если вы решили произвести установку стропил крыши на балки перекрытия, то верхний ряд стен укрепляют армированным поясом. Для этого вначале делается опалубка. После этого укладывается арматура, и все заливается бетонным раствором. В этом случае точка, где происходит  опирание стропил на балки перекрытия, не будет разрушать стены.

Что может понадобиться

Установка стропил на балки перекрытия – это, чаще всего, вынужденная мера. Как уже было указано выше, лучше всего крепить стропила к мауэрлату. В этом случае вся нагрузка будет равномерно распределяться по периметру стены, что прибавит ей срок службы. Но если крепление стропил крыши будет все-таки проводится к балкам перекрытия, то следует к этому подготовиться.

В первую очередь вам следует запастись крепежными приспособлениями. Для такой работы чаще всего используются следующие материалы и элементы:

• стальные уголки;
• саморезы;
• стяжки из толстой проволоки;
• пластины;
• болты с гайками;
• кронштейны WB;
• крепежные элементы LK.
• разновидности усиленного уголка КР;
• монтажная лента перфорированная ТМ.

При покупке стоит очень внимательно отнестись к выбору. Стропила – эта важный элемент крыши. Поэтому их крепление должно быть надежным. В связи с этим при выборе приспособления и материалов нужно обращать внимание на их качество. Металлические элементы должны быть без следов ржавчины. Также крепежные элементы должны быть качественными. Лучше заплатить чуть больше, но зато получить надежное и долговечное крепление.

Конечно, не стоит забывать и про сами стропила. Тут к подбору материала нужно подойти ответственно. В первую очередь нужно провести расчет стропильной системы, чтобы узнать какое сечение вам понадобится. Для этого можно использовать специальные программы. В них вводятся данные о площади крыши, используемых материалах, о нагрузках и так далее. Результатом вычисления программ становятся сечение материалов и примерный чертеж мест крепления стропил.

После этого подбирается материал – это может быть как деревянный брус, так и доски. Тут нужно внимательно «изучить» материал. Доски или брус не должен иметь следов гниения, крупных сучков и трещин. Кроме того, древесина должна вылежаться. В этом случае в ней будет мало влаги, а значит, стропила не начнут коробиться со временем.

Жесткий способ

Крепление стропил на балки можно провести с использованием нескольких методов. Один из таких способов крепежа называется жестким. Такое крепление стропил к балке производится в следующей последовательности:

1. Вначале подготавливают балку. В ней необходимо вырезать выемку. Делать ее нужно с таким расчетом, чтобы глубина была не боле трети от толщины балки перекрытия. Также место крепления стропил должно быть не ближе двадцати сантиметров от края. В этом случае можно избежать скола балки.
2. Выемка делается в зависимости от используемого способа крепления стропил. Чаще всего используют два способа жесткого крепежа – это с одним или с двумя шипами. Если крыша дома имеет крутые скаты, то она будет испытывать меньшую снеговую нагрузку. В этом случае применяют способ крепления стропил с одним шипом. При меньшем угле наклона лучше использовать крепеж с двумя шипами. В этом случае стропила будут более надежно сцеплены с балками и смогут выдержать большие нагрузки.
3. Следующий шаг – это подготовка стропильных ног. В их нижней части нужно вырезать выступы, которые будут точно повторять выемки в балках перекрытия.
4. В обоих случаях, как с балкой, так и со стропилами, всю работу нужно проводить аккуратно. Нужно чтобы выступ совпал с выемкой. Чтобы облегчить эту задачу желательно заранее сделать шаблон.
5. Далее крепим стропила на свои места. Они устанавливаются в выемки. Но такое крепление стропил все равно не сможет выдержать нагрузки. Поэтому его усиливают гвоздями, вбитыми под углом. Кроме того, лучше использовать дополнительно металлические планки и уголки.

Есть еще одна рекомендация от специалистов по поводу крепления стропил к балкам перекрытия. Такие соединения нужно усиливать, обмотав кованой проволокой достаточного сечения. При этом она закрепляется на стене к заранее вмонтированным анкерам. В этом случае стропильная система крыши будет более прочной и долговечной.

Применяем болты

Способы крепления стропил к балкам достаточно разнообразные. Один из таких подразумевает использования болтового соединения. В этом случае работы по крепления стропил проводятся в следующей последовательности:

• первым делом на выступающем за пределы стены краю балки делают треугольный надрез. При этом его гипотенуза должна быть расположена под тем же углом, что и запил на нижней части стропил;
• Далее проводится сборка соединения. Для этого делают установку стропил на балку перекрытия в сделанный ранее надрез. Место крепления усиливают гвоздями, вбитыми под уклоном, их необходимо использовать не менее трех штук;
• Для следующего этапа вам понадобится дрель и толстое сверло по дереву. Ее сечение должно быть чуть больше (на несколько миллиметров) чем сечение используемого болта. С помощью дрели делается сквозное отверстие. Ее располагают под углом девяносто градусов  относительно плоскости стропил;
• После этого в отверстие вставляют болт. При этом он должен проходить снизу вверх. На него нужно надеть шайбу. После этого болт закрепляют с помощью гайки.

Такое крепление стропил к балке некоторые специалисты считают более надежным. К тому же такой способ более легкий. В таком креплении не нужно вырезать в балке и стропиле сложные выемки и выступы.

Но и тут есть один нюанс. Чтобы крепление было надежным и долговечным, необходимо выбирать болт, шайбу и гайку из хорошей стали, способной противостоять коррозии. Так же прежде чем крепить, все металлические элементы желательно обработать специальным покрытием. Можно поступить и проще. Место крепления красят.

Некоторые рекомендации

Какой бы способ вы не использовали, следует помнить о некоторых правилах. Крепление стропил будет надежным, если:

1. При монтаже использовались качественные материалы. Причем это относится не только к самим стропилам и балкам. Качественными должны быть и материалы, которые вы используете для крепежа (болты, скобы, хомуты, саморезы и так далее).
2. Не следует спешить. Установка стропил и их крепление должно проходить строго с соблюдением технологии.
3. Все используемые запилы нужно выполнять аккуратно и делать это нужно так, чтобы выступы на стропилах строго совпадали с выемками на балках перекрытия.

Для облегчения работы лучше сделать шаблон. Он выполняется при креплении первого стыка стропил. Далее по такому шаблону все выемки и выступы будут одинаковы. В результате крепить будет легче, и работа пройдет быстрее.

Стоит помнить, что возведение крыши – эта работа сложная. Тут важно наличие опыта. Если вы делаете это впервые, то лучше заранее проконсультироваться со специалистом. А если нет вообще никакого опыта в работе с деревом, то крепить стропила к балкам перекрытия лучше доверить профессионалу. В этом случае крыша дома будет надежной и долговечной и не доставит вам хлопот при эксплуатации.

все типы соединений — от мауэрлата до стропил

Если у дома деревянные перекрытия, балки играют одну из главных ролей в стропильной системе крыши. На них часто опираются стропила, а если дом большой — еще лежни, стойки и подкосы. При этом крепление балок на крыше — второй этап устройства стропильной системы, который следует сразу же после установки мауэрлата.

В статье рассказываем о том, как правильно закрепить балки и как соединить их с другими элементами кровли.

На стенах железобетонных домов для крепления балок крыши обычно делают уступ, который ограничивают армопоясом по внешней стороне. Это позволяет жестко зафиксировать балки и сделать невозможным их сдвиг, когда конструкция уже связана в единое целое.

Для крепления балок на крыше домов из штучных материалов — кирпича, ракушечника, газоблока, пеноблока — поверх стен сначала нужно уложить мауэрлат. В большинстве случаев его делают из деревянного бруса 150×150 мм или 200×200 мм, для небольших домов и подсобных построек можно использовать брус 100×100 мм. Он нужен, чтобы заменить точечную нагрузку от балок на распределенную по всей поверхности стены.

На мауэрлате балки закрепляются тремя способами.

Без запила

В этом случае балка перекрытия просто укладывается поверх мауэрлата и фиксируется на нем скобами, перфорированными уголками или шпилькой. Независимо от вида основного крепления балки почти всегда для надежности дополнительно прибивают двумя гвоздями наискось.

С запилом

Запил нужен, чтобы защитить балки от сдвига. Как правило, такой способ крепления используют для асимметричных крыш, поскольку в этом случае нагрузка от стропил направлена от стены. Если речь об обычной двухскатной крыше, в пропиле нет необходимости — балка будет работать как затяжка, а усилие на сдвиг от противолежащих стропильных ног будет компенсироваться.

Запил для крепления балок крыши к мауэрлату нужен небольшой — до 20 мм глубиной. Этого достаточно, чтобы надежно зафиксировать доску. Но учитывайте, что пропиливают паз именно в балке. Ослаблять мауэрлат даже небольшим запилом категорически нельзя — это может привести к его растрескиванию и последующему разрушению под нагрузкой.

Установленные с запилом балки закрепляются перфорированными уголками или скобами. Гвозди для их дополнительной фиксации обычно не нужны.

С креплением на торце

Довольно редкий способ крепления для балок крыши. В основном он используется при монтаже досок перекрытия, которые не несут никакой нагрузки, кроме веса пола и предметов на нем. То есть когда балки используются только для перекрытия, а не для того, чтобы опирать на них стропила и другие элементы кровли.

При таком способе установки балок используется специальный крепеж — держатель-наконечник или подвес. Это П-образный перфорированный уголок, на который балки подвешивают к стене.

В крайнем случае, когда нет другого выбора, крепление «торец-пласть» применяют и для нагруженных конструкций. Например, при монтаже стропильных систем сложных крыш или при устройстве плоских кровель. Но в этом случае для крепления балок на крыше используют деревянные накладки, шпильки или держатели, усиленные перфорированной лентой либо проволокой.

В висячих стропильных системах часто именно балка перекрытия играет роль затяжки. Поэтому узел крепления стропил к балкам перекрытия — второй по распространенности. Существует больше десятка методов его оформления, но чаще всего используют пять из них.

Крепление стропильной ноги к балке типа «шип-паз»

Соединение «шип-паз» используется при устройстве стропильной системы даже не столетия, а тысячелетия. Это крайне надежный способ жесткого крепления стропильных ног к балкам перекрытия, но он же — самый трудоемкий.

Для такого соединения стропила с балкой сразу на двух элементах нужно сделать запилы:

1. На стропильной ноге делают запилы, просто отрезая половину торцевой части доски под 90°. Если крыша крутая, то выпиливают один шип, если пологая — то два.
2. На балке делают ответные запилы-пазы, которые должны повторять форму шипов. Причем запиливать балки под стропила нужно не глубже, чем на треть их высоты, а от края запилы должны отстоять не менее чем на 20 см.

После соединения стропил с подстропильной балкой их дополнительно скрепляют с помощью гвоздевых (МЗП) или перфорированных пластин, уголков. Это предотвратит выход шипов из пазов при сильном ветре.

Крепление стропила к балке перекрытия на скобах

Кровельная скоба — надежный крепеж, который позволяет стянуть два элемента стропильной системы. Один ее конец забивают в верхнюю треть стропильной ноги, другой — примерно посередине балки. При этом скоба должна образовывать со стропилом угол, близкий к 90°.

Скобы обычно забиваются с обеих сторон стропильной ноги. Для защиты от бокового сдвига стропило дополнительно фиксируют двумя гвоздями, забитыми по диагонали с противоположных сторон доски.

Установка стропил на балки с помощью пластин

Использование перфорированного крепежа или гвоздевых пластин — современный вид крепления балок и стропил. Это очень простой, а потому популярный метод соединения. Но при его использовании балки и стропильные ноги скрепляются минимум в двух местах:

1. На стыке между балкой и стропилом. С двух сторон в этом месте ставится пластина так, чтобы стык проходил примерно посередине.
2. Над мауэрлатом с помощью подкоса. Треугольник, который подкос образовывает вместе со стропильной ногой и балкой, обеспечивает надежное соединение элементов друг с другом. Фиксируется подкос тоже с помощью пластин.

В случаях, когда нагрузка на продольный сдвиг невелика, допустимо скреплять стропило и балку только в месте стыка. Например, если скат крыши достаточно крутой. Или если стропила связывает друг с другом не только балка, но и затяжка или косынка ближе к коньку. Но в этом случае необходимо использовать именно перфорированную пластину, а не металлозубчатую пластину (МЗП).

Установка подстропильных балок и стропил на болтах

Если стропила существенно больше балок, то стропила нельзя опирать на балки. Даже небольшого сдвига в сторону в такой ситуации будет достаточно для повреждения узла соединения, что со временем может привести к потере устойчивости всей конструкции. Поэтому в этом случае стропильные ноги ставят на мауэрлат и скрепляют с балкой болтовым соединением.

При таком монтаже балок и стропил их боковой сдвиг невозможен. Сочетание болтового соединения с упором в виде мауэрлата также предотвращает продольный сдвиг стропильной ноги. Для дополнительной фиксации элементы можно соединить перфорированной или металлической лентой. Но это нужно, только если сечение балки совсем небольшое, а нагрузка на кровлю серьезная. В остальных случаях это будет лишним.

Комбинированные методы крепления стропил и балок

Не существует единственно правильного метода крепления стропил к балкам перекрытия. Поэтому все перечисленные в предыдущих разделах способы можно и нужно комбинировать — вместе они дадут более надежное соединение.

Например, соединение «шип-паз» хорошо сочетается с креплением с помощью скоб. С одной стороны, наличие скобы позволяет не делать глубокий запил. С другой — шип помогает снять часть нагрузки с точек входа скобы в древесину, что снижает вероятность растрескивания досок.

В отличие от узла крепления балок и мауэрлата, в местах соединения балок и лежней:

1. Никогда не делают запил. Лежень нужен для распределения нагрузки от стоек, поэтому его сечение нельзя уменьшать.
2. Могут соединять торцы только двух лежней, если длина бруса недостаточна, чтобы перекрыть весь проем от стены до стены.

То есть для крепления балок к лежню на крыше подходит только одни способ: соединение с помощью перфорированных уголков. Желательно усиленных.

Стойки к балкам крыши крепятся с помощью:

• перфорированных или зубчатых пластин;
• усиленных уголков;
• специальных держателей-оголовков;
• плоских уголков;
• гвоздей.

Для надежности могут использовать сразу несколько видов крепежа, но это, как правило, лишнее — усилие, которое давит на стойки, направлено вертикально вниз.

Балки — важная часть стропильной системы, если их используют в качестве несущего элемента, а не просто как опору для пола. В частности, в системах с висячими стропилами они часто играют роль затяжек, которые компенсируют распирающее усилие на стены.

Для крепления балок на крыше нужен мауэрлат. К нему они крепятся с запилом и без него, а также с помощью соединения «торец-пласть».

Как правильно крепить стропила к балкам:

• с помощью соединения типа «шип-паз»;
• скобами;
• перфорированными и гвоздевыми пластинами;
• болтами;
• комбинированными методами.

С лежнями и стойками балки обычно соединяются уголками, МЗП или перфорированными пластинами.

Будьте в курсе!

Подпишитесь на новостную рассылку

Установка стропил на крыше патио | HomeСоветы

Эта статья является продолжением статьи: Строительство крыши над террасой или патио.

В этой статье:

Крепление стропил к ригелю
Сращивание стропил
Наклонные стропила
Крепление стропил и балок

Стропила распределяют нагрузку на крышу террасы по балкам, что позволяет использовать кровельные материалы, слишком непрочные, чтобы перекрывать расстояния между балками.

Стропила должны выдерживать собственный вес на открытом пространстве без провисания и перекручивания, а также выдерживать вес кровельного покрытия.

Для крыши, которая должна отводить воду, стропила имеют наклон.

Части пристроенной к дому террасной крыши.

Стропила могут соединяться с ригелями и балками любым из нескольких способов. Правильный метод зависит от конструкции крыши. Правильные пролеты и расстояние между балками и стропилами крыши патио см. в разделе Максимальные пролеты балок и стропил крыши патио.

Декоративная обрезка концов стропил может придать террасной крыше или беседке особый стиль. Если вы хотите добавить декоративные детали к стропилам, сделайте это до того, как поднимете и закрепите их на месте. Используйте сабельную пилу для выполнения криволинейных надрезов.

Крепление стропил к ригелю

При накладном перекрытии стропила крепятся к дому одним концом. Соединители с металлическим каркасом обеспечивают наилучшее соединение.

Подвески для балок могут подвешивать стропила к ригелю, но для наклонных стропил сделайте надрезы или используйте специальные подвески для стропил.

Если стропила будут располагаться поверх ригеля, прикрепите их сейсмическими анкерами так же, как стропила крепятся к балке.

Сращивание стропил

Там, где соединения стропил не будут видны, стропила можно соединить встык с помощью «косынок» из деревянных досок.

Для этого соедините концы стропил вместе на опорной балке. Затем прибейте два куска бруса размером 1 или 2 сантиметра той же ширины, что и стропила (как показано слева), и длиной около 18 дюймов по центру обеих сторон стыка. Или соедините элементы, используя изготовленные металлические пластины для сращивания.

Если длина одного стропила недостаточна, два стропила можно соединить внахлест или соединить по балке. © Дон Вандерворт, HomeTips

Убедитесь, что каждый конец стропила опирается на опорную балку на целый дюйм. Если вам необходимо соединить несколько стропил, расположите их в шахматном порядке на разных балках, чтобы предотвратить ослабление основания.

Другой метод сращивания, хотя и не использует равномерное расстояние, заключается в перекрытии концов стропил, поддерживаемых балками. Если на всю длину стропила требуется более одного стыка, чередуйте стороны внахлест.

Для стандартных 2-дюймовых пиломатериалов прибейте обе стороны каждого стыка шестью обычными оцинкованными гвоздями 8d или 10d. Этот тип соединения, как показано вверху справа, добавляет поперечную устойчивость стропилам и может устранить необходимость в раскосах.

Наклонные стропила

Установка наклонных стропил на место может оказаться непростой задачей для новичка. Обычно проще всего вырезать одно стропило, а затем использовать его в качестве шаблона для остальных, но это работает только в том случае, если опорная балка и ригель (или вторая балка) идеально параллельны.

Чтобы обрезать наклонные стропила для пристроенной к дому террасной крыши, положите стропильную доску так, чтобы ее край опирался на ригель и балку параллельно ригелю. Затем плотно прижмите кончик стропила к стене дома. Используя деревянный брусок в качестве линейки, отметьте концы для обрезки.

Отрежьте треугольную деталь от конца стропила, который опирается на ригель, и от конца, который опирается на балку, как показано ниже. Вырежьте пазы «птичьим ртом» в тех местах, где стропила опираются на ригель и на балку.

Разместите стропила в нескольких местах вдоль ригеля и балки, чтобы проверить их посадку. Затем разметьте и обрежьте оставшиеся стропила, используя это стропило в качестве шаблона. Перед тем, как крепить стропила на место, обработайте их лаком для дерева.

Если прикрепление крыши патио к ригелю под карнизом не дает достаточного пространства над головой, вы можете установить стропила новой крыши патио на верхнюю пластину стены. © HomeTips.com

Крепление стропил и балок

При строительстве террасной крыши может быть сложно построить конструкции из стоек и балок, которые поддерживают стропила. Вот несколько советов, как это сделать:

Существуют различные способы крепления стропил к балке. Самый распространенный способ их крепления к верхней части балки — вкручивание шурупов под углом.

При этом может потребоваться сначала просверлить направляющие отверстия, чтобы древесина не раскололась. Если стропила будут наклонными, используйте сейсмические анкеры (также известные как связи для стропил), как показано выше.

Хотя в большинстве случаев достаточно одного стандартного анкера, второй может потребоваться по диагонали от первого в районах с сильным ветром или сейсмической активностью; проконсультируйтесь с вашим строительным отделом о местных стандартах. С обычными анкерами вы должны сделать надрезы на стропилах, чтобы они подходили, или использовать двухсторонний анкер, чтобы избежать надрезов.

Там, где стропила протянуты на большие расстояния или расположены на большом расстоянии друг от друга, они склонны к искривлению или короблению, если они не закреплены блокировкой. Ширина стропил также имеет значение; те, которые сделаны из пиломатериалов размером 2 на 8 или больше, требуют большей блокировки, чем те, которые сделаны из 2 на 6.

Интервал между блокировками обычно определяется местными нормами. Если пролеты стропил менее 8 футов, перемычки (перпендикулярные стропила), прибитые к концам стропил, подходят для стропил, которые сидят поверх балок.

Проведите мелом линию поперек стропил, где будет проходить блокировка, а затем проложите путь через балки, отмерив и отметив длину необходимых блокировок.

Самый простой способ разместить блоки — расположить их в шахматном порядке от одной стороны меловой линии к другой, как показано слева. Используя эту технику, вы сможете прибивать блоки лицом к лицу, а не прибивать их пальцами ног. Используйте 16d гвозди.

Для декоративного акцента и для того, чтобы скрыть заглушки металлических столбов, вы можете обрезать и обрезать их под углом, чтобы они подходили к верхушкам столбов.

СЛЕДУЮЩИЙ СМОТРЕТЬ:

• Обрешетка и доска для кровли патио

Tagged покрытие для патио крыша для патио

Как прикрепить стропила к коньковой балке

Если вы находитесь в процессе строительства вашего дома или крыши старый, у вас могут быть проблемы с каркасом крыши. Может быть, вам интересно, как прикрепить эти стропила к вашей коньковой балке. Не беспокойся! Мы тщательно изучили эту тему, чтобы дать вам лучший ответ.

После успешной установки балки на обоих концах стоек крыши с помощью сверхпрочного кронштейна вы можете прикрепить стропила крыши к самой коньковой балке, выполнив следующие простые действия:

1. Выберите пиломатериал.
2. Используйте болт.
3. Подберите крючок для крыши.
4. Подвесьте стропило к телу балки.
5. Прикрутите стропило к коньковому брусу.

Чтобы получить более подробный ответ о процессе крепления стропил крыши к коньковым балкам, продолжайте читать оставшуюся часть поста. Мы также обсудим лучшие практики, чтобы у вас было четкое представление о том, как действовать, прежде чем приступить к работе над проектом крыши.

Как прикрепить стропила к коньковому брусу

Как правило, конец каждого деревянного бруса используется для установки на столбы, расположенные на каждой стене вашего дома. Выполните эти пять простых шагов, чтобы быстро прикрепить стропила:

1. Выберите пиломатериал

Это всегда зависит от наличия имеющегося у вас оборудования. Но всегда следует помнить, что коррозионностойкий вид пиломатериала лучше.

2. Используйте болт

Вы можете эффективно соединить две балки вместе с помощью болтов. Обычно используется болт с резьбой диаметром полдюйма, который также следует сочетать со сверлом того же диаметра, чтобы предотвратить неаккуратность.

3. Выберите вешалку

Для большей грузоподъемности лучше всего подходят подвесы типа HU или HUC. Вешалки типа LUC или LUS применимы в большинстве распространенных ситуаций. Начните вставлять кровельные подвесы в тело балки и прикрепите к ней стропило с помощью соединительных винтов.

4. Повесьте стропило на тело балки

Соедините стропило с телом балки, используя тот тип подвески, который у вас есть, и просверлите болты из нержавеющей стали в отверстии вашей подвески. Концы стропил крыши должны нависать над телом балки примерно на 1 дюйм. Это дает немного места, чтобы между стропилами можно было сделать коньковый вентиляционный канал.

5. Прикрутите стропило к коньковому брусу

Для крепления к металлическим кровельным подвескам потребуются винты для соединения крыши. Когда стропила уже соединены с телом балки с помощью подвески, необходимо использовать рамный винт с внешней стороны балки для поддержки внутренней части.

Нажмите здесь, чтобы увидеть этот черный винт на Amazon.

Посмотрите видео-инструкцию по креплению стропил к коньковым балкам:

Как работают стропильные подвески? 9№ 0022

По сравнению с традиционными гвоздями и шурупами подвес для стропил обеспечивает более прочное соединение стропил с каркасом конструкции. Соединительная пластина на стропильной подвеске используется для соединения ее с другими элементами несущего каркаса после того, как подвеска намотана на балки.

Чтобы приспособиться к необходимому весу, а также к любым условиям, которые могут возникнуть в течение срока службы крыши, подвески сами по себе добавляют вес, который может выдержать крыша.

Нужны ли металлические подвесы для стропил крыши?

Металлические подвески для стропил являются неотъемлемой частью конструкции крыши. Он должен быть установлен для того, чтобы стропила и стены выдерживали вес кровельных материалов и учитывали такие условия, как снег.

Нажмите здесь, чтобы увидеть этот галстук-ураган на Amazon.

Обязательно ли использовать подвески на стропилах?

Подвески из стальных балок обеспечивают опору и сопротивление подъему при сильном ветре. Они не только облегчают обрамление, но и делают настил или пол, который вы создаете, прочнее. Чтобы упростить создание настила пола, используйте подвесы для балок при укладке балок пола.

Нажмите здесь, чтобы увидеть эту вешалку 2 x 6 балок на Amazon.

Каков правильный размер коньковой балки?

Стропила размером 2 x 4 должны сочетаться с коньковой балкой 2 x 6, стропила 2 x 6 должны использоваться с коньковой балкой 2 x 8 и так далее. Просто помните, что вам нужно планировать заранее и не торопиться, чтобы определить правильные размеры для вашего проекта крыши.

Прикрепление стропил к гроссбуху

Пользователи интернет-форума по благоустройству дома считают, что лучший способ — использовать вешалки. Альтернатива, однако, состоит в том, чтобы ригель был помещен под стропилами. Затем это служит заголовком для удержания стропил.

Чтобы соответствовать тому, что вам нужно, вам нужно будет использовать более крупный блок, возможно, 2 x 8, прикрепленный к основанию 2 x 2, и положить балки на этот выступ. Недостатком является то, что этот луч теперь вытянут вниз и может не дать вам необходимого зазора, если вы хотите сохранить скромный шаг.

Как соединить крышу со стеной

Одним из основных соединений в вашем доме является соединение между крышей и стенами.

Термин «соединение крыши со стеной» описывает, как конструкция крыши или «фермы» крепится к стене, чтобы противостоять восходящей силе, которая иногда исходит от сильного ветра, действующего на крышу. Типичные типы соединений, которые вам понадобятся, перечислены ниже.

1. Соединение с косым гвоздем

Чтобы обеспечить сопротивление сдвигу и выдергиванию между элементами каркаса, гвозди для каркаса вбиваются под углом примерно 45 градусов, соединяя две противоположные стороны деревянных брусков.

2. Зажимы Hurricane

На каждом стропиле установлены металлические зажимы, которые крепятся к каркасу стены и элементу стропила только сбоку. Для металлического зажима нужно как минимум три гвоздя в стропила и три гвоздя в стену, и он должен быть устойчивым к коррозии.

3. Одинарные хомуты

На каждую ферму или стропило надеты металлические хомуты, которые охватывают верхнюю часть и соединяются со стеновым каркасом в одном месте. В ферму или стропило следует забить не менее трех гвоздей и на каждую металлическую планку следует забить по три гвоздя в стену.

Если на передней стороне одной обмотки имеется три гвоздя, она была неправильно закреплена и будет сброшена на уровень зажима.

4. Двойные хомуты

Двойные хомуты — это хомуты, прикрепленные к ферме или стропилу и прикрепленные к боковой или нижней части верхней пластины.

На каждой ферме или стропиле закреплены две металлические скобы, которые закручиваются вокруг верхней части и крепятся к каркасу стены. Минимум три гвоздя должны быть забиты в ферму/стропилу и три гвоздя в стену в каждом месте, а металлическая полоса должна быть коррозионностойкой.

Деревянные балки или металлические балки, что лучше?

Вы можете не знать, использовать стальные или деревянные балки, если вы строите новый дом или делаете капитальный ремонт уже имеющегося.

Если вас интересует качество этих материалов, давайте объясним подробнее.

Стальные балки

Стальные балки дают вам дополнительные возможности дизайна, которые вы не можете реализовать с деревом. Поскольку сталь имеет гораздо более высокую грузоподъемность, вы можете использовать меньше вертикальных опор для того же пролета и меньшей высоты балки.

Хотя сталь подвержена ржавчине при контакте с влагой, она не воспламеняется при использовании в качестве балок. Стальная балка может деформироваться при длительном сильном нагреве, но с соответствующим покрытием и антикоррозийной оцинковкой срок ее службы больше, чем у деревянных балок.

Деревянные балки

Прикрепить что-либо к стальной балке может быть непросто. Деревянная балка легко прибивается гвоздями или правильно просверливается для установки болтов.

К сожалению, деревянные балки имеют и свои недостатки. Древесина разлагается естественным образом. Поскольку древесина со временем разлагается, она менее долговечна. Он восприимчив к ожогам и заражению термитами в худшем случае.

Для получения дополнительной информации ознакомьтесь с нашей статьей «Металлический каркас против деревянного каркаса».

Следует ли красить деревянные балки?

Покраска деревянных балок в тот же цвет, что и потолок, – отличный способ сделать комнату светлее, сохранив при этом историческую целостность вашего дома. Когда балки и потолки окрашены в светлые нейтральные оттенки, такие как белый, кремовый или светло-серый, это работает очень хорошо.

Как побелить деревянные балки

Нанесите глиняную краску кистью в том же направлении, что и волокна дерева, предварительно разбавив ее водой.
