Чем крепить пластиковые канализационные трубы

Чугунная канализация, доставшаяся нам с советских времен, постепенно уходит в прошлое. Современное решение для отвода бытовых и промышленных стоков — пластиковые трубы и фасонные части. Внутренняя канализация из полипропилена обладает большим количеством преимуществ. Она выдерживает высокие температуры до 95 град. С, самоочищается, легкая, выпускается в большом ассортименте диаметров (от 32 мм до 160 мм), комплектуется разнообразными фасонными деталями. Для крепления канализационных пластиковых труб предусмотрен специальный крепеж. Его мы и рассмотрим в данной статье. Как правило, для крепления канализационной трубы к стене используется две детали — хомут и шпилька.

Хомуты

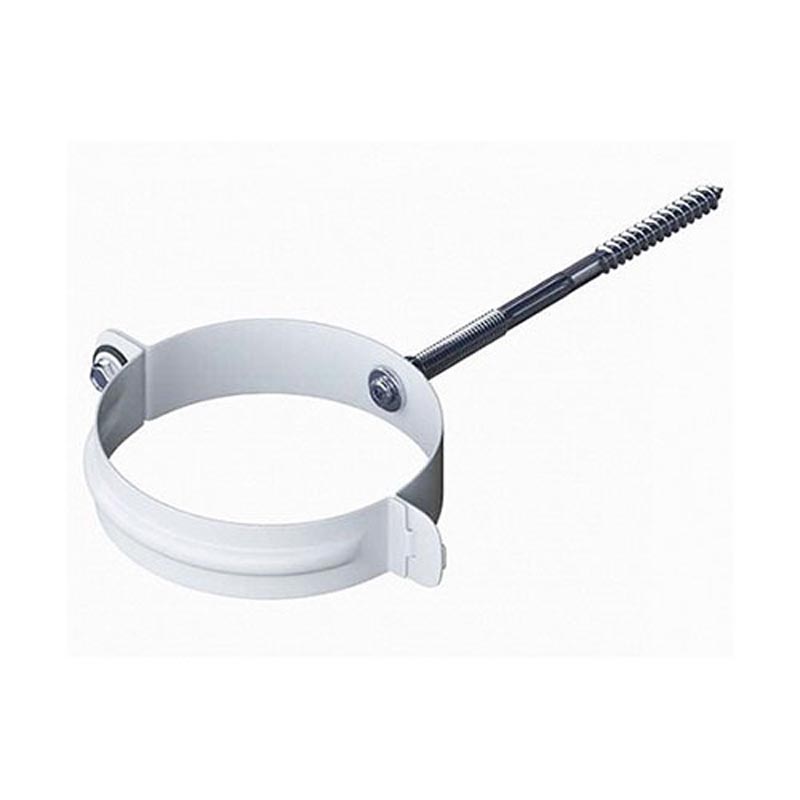

Наибольшее распространение при монтаже канализации получили два вида хомутов — пластиковые и металлические. Конструкция их одна и та же. Хомут состоит их двух полукругов по бокам которых расположены винт и гайка. Труба укладывается между полукольцами и зажимается винтами.

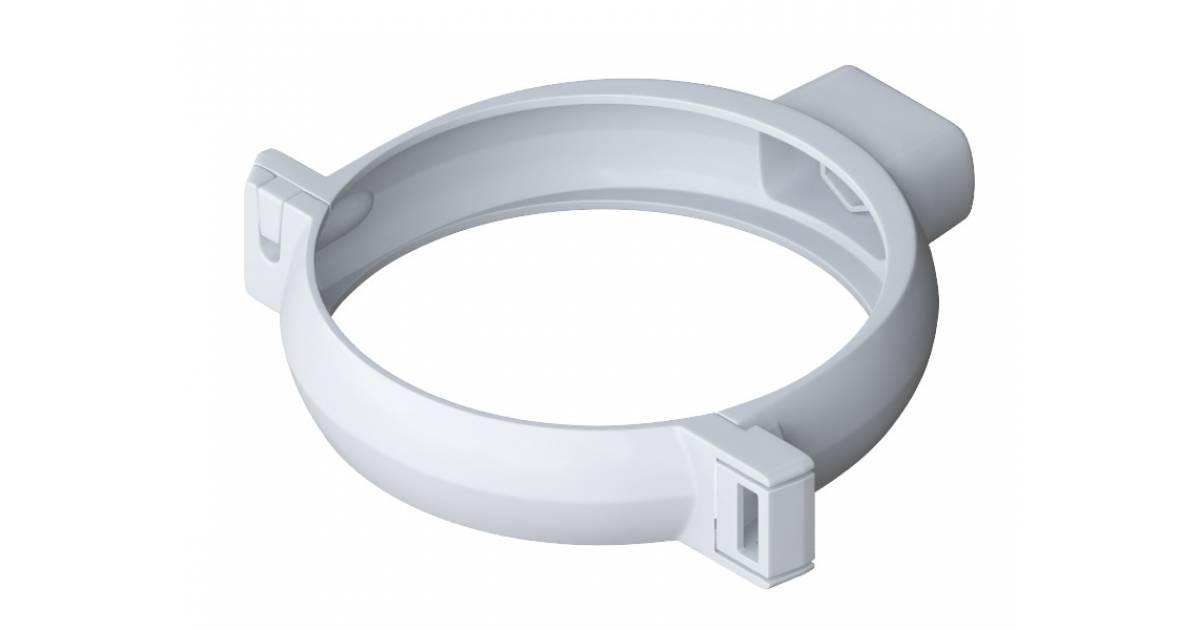

Пластиковые канализационные хомуты — более дешевое решение, металлические — надежное. Разница в цене между изделиями одинакового диаметра примерно 1,5-2 раза. Для повышения коррозионной устойчивости металлические хомуты выпускаются гальванически оцинкованными. Их крепеж к стене и к потолку осуществляется через специальную шпильку. К нижнему полукольцу металлического хомута приварена гайка (у пластикового она утоплена в специальном углублении), которая и навинчивается на резьбу шпильки.

Шпильки

Самым популярным и технологичным изделием для крепления хомута канализационной трубы является винт-шуруп. Другое, часто используемое название, “шпилька сантехническая”. Одна сторона, которая ввинчивается в стену через дюбель, имеет шурупную резьбу, другая, к которой крепится хомут, — метрическую. Чаще всего, инсталляторы используют шпильки диаметром М8, М10 и длиной 80, 100, 120 мм. Для большего отступа от стены или потолка, метизными предприятиями выпускаются шпильки и большей длины, даже 300 мм.

А как быть, если отступ от потолка или стены должен быть еще больше. В этом случае используются резьбовые шпильки DIN 975 и латунные анкеры (цанга латунная). В таком варианте крепления цанга забивается в стену, от шпильки болгаркой или ножовкой отрезается кусок шпильки нужной длины и ввинчивается в нее. При ввинчивании шпильки лепестки в задней части анкера расходятся и прочно фиксируются в основании. Резьбовая часть шпильки выступает на нужную длину, на ее конец навинчивается хомут. Нужно учесть, что латунный анкер применяется для прочных оснований — бетон, полнотелый кирпич, природный камень. Для более слабых оснований (бетон с трещинами, пено- или газобетон, пустотный кирпич) следует использовать другой крепеж. Например, химический анкер или анкер-шпильку.

Расчетный срок службы пластиковой канализации минимум 50 лет. Но для этого следует соблюдать все рекомендации производителя, в том числе и по монтажу. Использовать только предназначенный для таких целей крепеж, оставлять возможность для линейного теплового расширения труб, соблюдать уклоны, предохранять от механических повреждений.

Полезные советы


Обновлено: 20.09.2019 12:19:45

Источник: http://krepcom.ru:443/blog/poleznye-sovety/chem-krepit-plastikovye-kanalizatsionnye-truby/

Наши контакты:

E-mail: [email protected]

Телефон: 8 (800) 333-21-68

Расстояние между креплениями труб: полипропиленовые, канализационные, стальные

Трубопровод фиксируют к различным поверхностям (пол, стена, потолок) посредством специальных креплений. Они представляют собой хомуты, которые обхватывает трубу по диаметру. Отличительной чертой этого приспособления считается его надежное прикрепление к стене. В дополнение к нему необходимы болты с гайками.

Хомуты для крепления труб

Виды креплений

Крепления имеют несколько разновидностей:

• обжимные;
• предохранительные;
• направляющие;
• опорные.

Они нужны для полного присоединения крепления к трубопроводу в разных местах.

Хомут изготавливается из стали или пластика. Существуют крепления, имеющие резиновый уплотнитель. Приспособление может подвергаться демонтажу, если это предусматривается его конструкцией. Такой хомут называют разъемным.

Важные моменты

Есть несколько важных рекомендаций, следование которым позволит избежать ошибок:

1. Отклонение труб, находящиеся в вертикальном положении, не должно превышать 2 мм (на 1 м длины).
2. Хомут нельзя размещать на участке, где трубопроводы присоединяются друг к другу.
3. При заделке креплений категорически запрещается использовать пробки из дерева и сварку.
4. Трубы стояки в производственных зданиях крепятся через каждые 3 м (по СНиПу). СНиП – это совокупность нормативных актов, посвященных строительству.
5. Трубы стояки в жилых строениях фиксируют если высота одного этажа свыше 3 м. Это касается трубопроводов из стали.
6. Канализационные трубы из пластика следует укреплять, не забывая при этом про уклон.

Перед тем, как окончательно устанавливать хомуты, необходимо провести расчет соединений с патрубками, исключением являются мягкие виды фиксации. Для соединений раструбного характера применяют резиновые кольца. Патрубки компенсационного вида используют лишь один раз.

Таблица установленных параметров

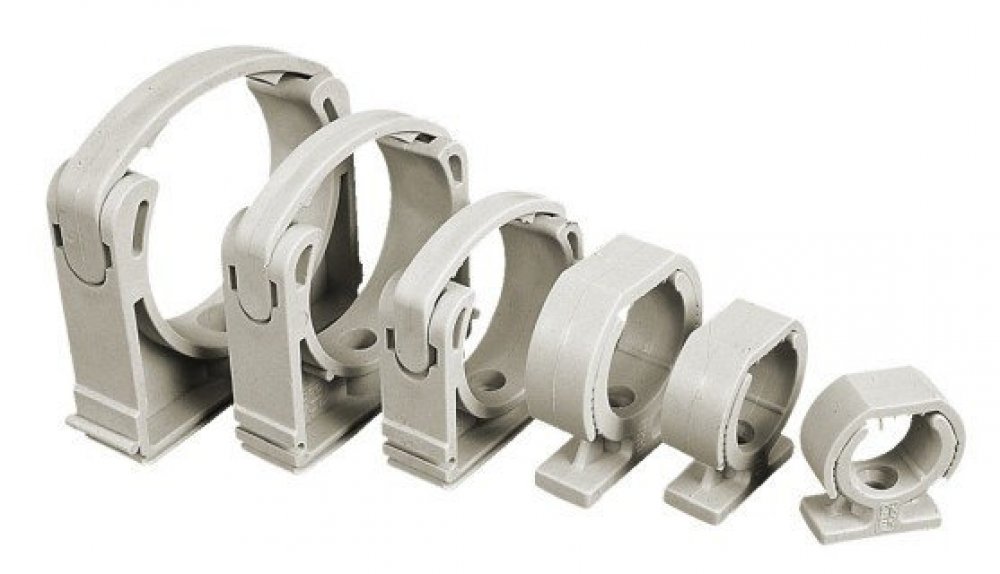

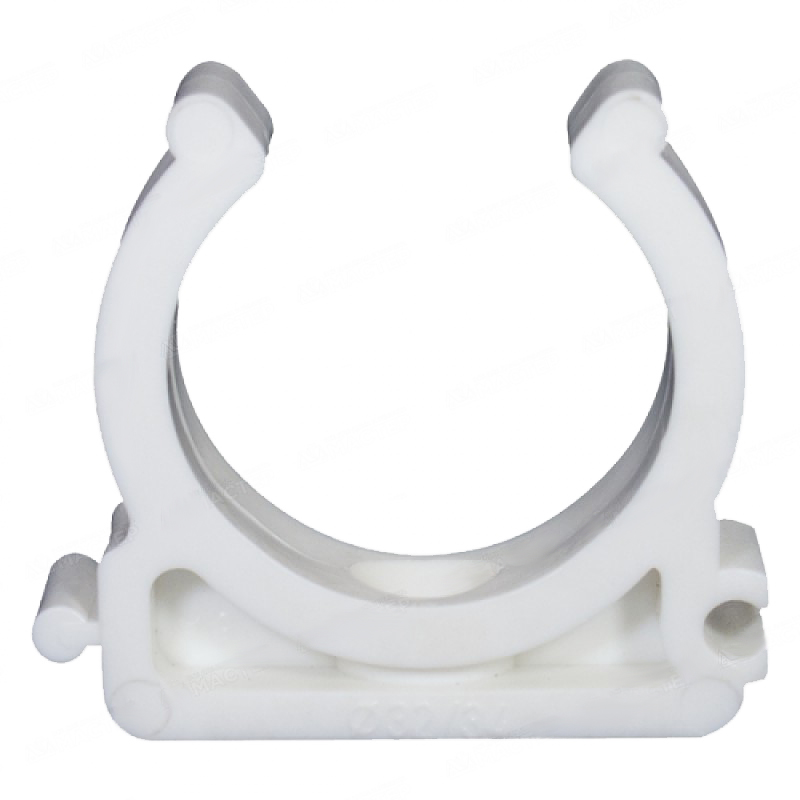

Крепление труб из полипропилена

Промежуток между креплениями полипропиленовых труб рассчитывается во время проектирования. Данный шаг вкупе с жесткой фиксацией обеспечивает более длительную эксплуатацию. В этой ситуации как нельзя кстати будут крепления, в конструкции которых имеется резиновая прокладка.

Крепление труб из полипропилена

Расстояние между креплениями полипропиленовых труб по СНИП напрямую зависит от:

• температурного режима перегоняемой субстанции;
• содержания в стенке трубы алюминия или стекловолокна;
• коэффициента линейного расширения в полипропиленовом трубопроводе;
• толщины, диаметра и материала изготовления трубы;
• дополнительных нагрузок.

Игнорирование этих факторов отрицательно повлияет на срок эксплуатации и пропускную способность трубопровода. При слишком большом расстоянии между креплениями возникнет защемление опор и прогибание полипропиленовых труб, что приведет к разрушению всей системы.

Самостоятельно подсчитать расстояние между хомутами для труб из ПВХ довольно сложно. Для облегчения этой задачи производители стройматериалов прикладывают к своей продукции (полипропиленовым трубам) инструкцию по использованию, которая содержит пояснительную таблицу (расчет в зависимости от диаметра трубы и температурного режима прогоняемой жидкости). Пример на фото.

Если фирма надежная, то технический каталог присутствует в публичном доступе. При отсутствии сведений о расстоянии между креплениями профессионалы советуют делать между хомутами небольшие промежутки.

Данный способ имеет два недостатка:

1. Монтаж полипропиленовых труб займет больше времени, чем предусматривалось ранее.
2. Придется приобрести некоторое количество дополнительных хомутов.

Крепление канализационных труб

Проектирование трубопровода для канализации проводиться с учетом соответствующих нормативных документов (СНиП). Будут необходимы крепления, без них канализационная система не станет нормально функционировать, так как пропадет ее соосность. В данном случае используется не только хомут, но и пластиковая клипса.

В первом случае материал, из которого изготовлена труба не имеет значения (железо или ПВХ). Во втором кроме самой клипсы понадобится дюбель. Если канализационный трубопровод имеет в составе ПВХ, то его диаметр не будет большим. Причина этого в том, что пластик не предназначен для слишком большой нагрузки. Размер клипсы варьируется в промежутке 16-50 мм. Она не применяется для крепления трубы на пол.

Крепление канализационных труб

Стальные или железные канализационные трубы не меняются под воздействием высокой температуры, чего не скажешь о тех, что изготовлены из ПВХ. Подобный процесс компенсируют хомутом. При этом используют как жесткий, так и плавающий способ.

Расстояние между креплениями канализационных труб ПВХ определяется планом системы канализации. Крепеж проводят, применяя минимальный промежуток. Частота составляет 40 см при диаметре, равном 50 мм. Дальнейшие показатели увеличиваются пропорционально, например, если диаметр 100 мм, то расстояние от одного крепления до другого 80 см.

Отметка труб

Точно также осуществляется монтаж трубопровода на потолок, обычно его проводят в подвале. Крепления в виде хомутов использовать на изгибах запрещено, должно быть расстояние в 1,5 дм. Фиксировать стыковку фитинга и трубы обязательно.

Крепление трубопровода из стали

Расстояние между креплениями стальных труб по СНиП зависят от диаметра. Если условный проход достигает не более 20 мм, то промежуток между хомутами не должен превышать 2,5 м. При диаметре до 32мм – 3м.

Для отверстия, радиус которого 40мм, понадобиться расстояние, равное 4 м. При открытом прокладывании стального трубопровода мастеру пригодятся хомуты и скобки. Использование сварки (газовой или электрической) категорически запрещено. Не считаются эксплуатационными стальные трубопроводы, проложенные бестраншейным способом.

На качество выполненных работ влияют выбранные материалы и точное следование разработанному плану трубопровода. При необходимости можно посоветоваться с профессионалами. Их рекомендации помогут подобрать крепления, подходящие трубам, и произвести их грамотную установку. Не следует пренебрегать опытом специалистов.

Монтаж и эксплуатация пластиковых труб под стяжку

Когда возникает необходимость такого монтажа и как правильно его сделать?

Прошли те времена, когда квартира или дом рассматривались исключительно в качестве места для ночлега или защиты от непогоды. Теперь все стремятся оформить интерьер места своего обитания максимально комфортно и красиво. Это объясняет тягу спрятать все инженерные коммуникации, сделать их невидимыми. Современные приемы строительства позволяют это успешно осуществлять. Наглядный пример – теплые полы, которые работают на жидких теплоносителях, но не отнимают полезного пространства.

Канализация

Прокладка пластиковых труб канализации производится при новом строительстве, при замене чугунных труб в процессе проведения реконструкции или капитального ремонта. Внутренняя поверхность пластиковых труб является более скользкой и не способствует налипанию твердых частиц. Это делает их более удобными в эксплуатации. Монтаж пластиковых канализационных труб под стяжку допускается. При этом следует обратить внимание на ряд специфических моментов. Нельзя менять сечения труб, указанные в проекте, либо изменять в ходе реконструкции или ремонта. Следует избегать поворотов канализации под прямым углом на горизонтальных участках. Обязательна выдержка минимально возможных уклонов. При протекании по канализации горячей воды трубы испытывают температурное расширение. Поэтому соединения с фасонными частями, отводами, тройниками и прочими элементами следует делать с зазором около десяти миллиметров. То есть трубы не вдвигать до упора. Желательно вообще не помещать в стяжку места соединений: муфты, отводы и т.п. Но при неизбежности такого размещения рекомендуется зарисовать положение этих мест на плане помещения либо предусмотреть легкий доступ к ним. Это обеспечивается устройством ниш с крышками или сантехническими люками. При создании новой схемы канализации непременно следует предусматривать устройство прочисток и ревизий.

Холодная вода

Помещение в стяжку трубопроводов холодного водоснабжения диктуется желанием максимально скрыть внутренние коммуникации. Так как трубы работают с малыми перепадами температур, изменения их размеров происходят незначительные. Рекомендуется избегать бетонирования мест соединений труб, фитингов (за исключением надвижных). Если есть возможность, то для легкой замены поврежденных участков рекомендуется установка гильз или монтажных трубок.

Горячая вода

Трубопроводы горячей воды испытывают большие перепады температур. Это связано с сезонными отключениями центрального снабжения или перерывами между разборами горячей воды в автономных системах. Все ведет к непериодическому изменению протяженности трубопроводов. Необходимо учитывать такие изменения при планировании трасс. Более эффективный способ – применение труб с малыми коэффициентами температурного расширения, специально предназначенными для горячей воды и монтажа в стяжку.

Отопление

Во многом проблема монтажа труб отопления в стяжку сходна с предыдущей темой. Хотелось бы выделить специфику водяных систем теплых полов. Первый вопрос – недопущение попадания воздуха в замкнутые системы отопления. Это достигается применением труб, имеющих непрерывный армирующий слой, например, из алюминия. Вторая тонкость – защита от агрессивных составляющих любых смесей на основе цемента. И эта проблема успешно решена. На поверхности труб размещается защитная пленка на основе этиленвинилового спирта. Третий аспект трубных систем полов – надежность при работе на высоких температурах. Это обеспечивается применением пероксидной сшивки полиэтилена. Трубы, изготовленные по таким технологиям, сделали возможным большие сроки безаварийной работы, составляющие порядка нескольких десятков лет.

Использование пластиковых труб, помещенных в стяжку, кроме чисто эстетического эффекта, обладает экономической и экологической пользой. Можно понизить температуру обогрева на 2-3 градуса, что дает выигрыш в экономии энергоресурсов и финансов. Потоки теплого воздуха меньше поднимают пыли, снижается риск легочных заболеваний и т.п. Монтаж таких систем ведется с применением стальных арматурных сеток, которые задают шаг укладки. Для стяжки толщиной до восьмидесяти миллиметров он составляет 0,3 метра. Не следует забывать о слое теплоизоляции, который направляет энергию тепла внутрь помещения, перекрывая ей путь в направлении плит перекрытия или «черного» пола.

Использование пластиковых труб является перспективным направлением современных строительных технологий, которые приходят на смену использованию стальных и чугунных трубопроводов. Важно только четко следовать инструкциям производителей и рекомендациям проектировщиков. Тогда и будет достигнут ожидаемый положительный результат.

Склеивание и крепление ПВХ: 5 этапов

ПВХ склеивается с помощью двухступенчатого процесса на основе растворителя и цемента . Два растворителя работают вместе, создавая прочный химический шов, способный выдержать давление текущей воды. Когда дело доходит до выбора растворителей, у вас есть масса вариантов, поэтому обязательно прочтите этикетку. Кроме того, цвет каждой этикетки обозначает различную клеящую способность. Некоторые клеи предназначены для использования при высоких температурах, а другие связываются с различными видами пластмасс (ABS, CPVC и т. Д.) — всегда убедитесь, что материал вашего проекта соответствует вашему цементу.

Перед тем, как приступить к склеиванию, убедитесь, что вы установили все детали всухую и знаете, как их нужно расположить. Самый простой способ убедиться, что вы правильно выровняли все детали, — использовать маркер для сухого стирания. Отметка сухого стирания вдоль точек соединения, которая простирается от стыка до трубы, гарантирует, что ваши детали скреплены точно. Я обычно также ставлю цифры на трубе и на стыках, обозначающие порядок сборки.

Установка

Прежде чем вы начнете использовать ПВХ-цемент, вы действительно должны убедиться, что носите подходящие средства индивидуальной защиты, и установить некоторые правила безопасности.Этот материал воняет, и вы определенно не хотите, чтобы он попадал на вашу кожу или глаза.

Каждый раз, когда вы используете ПВХ-цемент, убедитесь, что вы носите:

. тряпки или бумажные полотенца поблизости на случай, если что-то потечет или разольется.

Грунтовка

Растворитель грунтовки протравливает внутреннюю прорезь фитинга и внешнюю часть трубы. Пурпурные пятна от грунтовки, такие как , на самом деле пятна , поэтому мне нравится работать с прозрачным грунтом, но для этой демонстрации я буду использовать фиолетовый грунт.

Осторожно открутите крышку. Каждый раз, когда я покупаю новую емкость с цементом, крышки закрываются настолько плотно, что мне сначала приходилось откручивать ее с помощью тисков. Жидкость внутри емкости не очень вязкая и легко может выплеснуться. По-медленнее.

В колпачке грунтовки находится кисточка.Используйте кисть, чтобы нанести тонкий слой грунтовки на внутреннюю часть стыка трубы, а также на внешнюю сторону трубы, которую вы вставляете в стык. Грунтовать нужно только на ту глубину, на которую труба входит в стык, обычно на том же расстоянии, что и внешний диаметр трубы (или до отметки, сделанной между стыком и трубой).

Если он скапливается и начинает капать, еще один проход щетки или легкий поворот трубы должны предотвратить разбрызгивание грунтовки на вашу рабочую поверхность.

Грунтовка сохнет очень быстро, и цемент можно наносить почти сразу после нанесения грунтовки кистью.

Склеивание

Вы не хотите наносить тонну клея, но необходимо нанести один вязкий слой цемента с каждой стороны. У цемента есть тампон в верхней части бутылки, как и у грунтовки. Повторите тот же процесс нанесения, что и выше, протерев наружный диаметр трубы и внутренний диаметр фитинга перед соединением.

Совпадение отметок на фитинге и трубе обеспечивает точное совмещение деталей.

Для полного отверждения требуется пара часов, но ваши связки готовы к давлению в течение 10 минут после цементирования.

Два способа соединения труб из ПВХ и фитингов

Вы уже знаете, как легко построить из труб из ПВХ, но есть один важный шаг, чтобы убедиться, что ваша конструкция прочная и безопасная — соединить все вместе, что так же легко.

Существует два способа соединения труб и фитингов из ПВХ в рамках строительного проекта. Это ПВХ растворитель (цемент) метод и крепеж метод соединения . Обе версии работают хорошо, но мы ВСЕГДА рекомендуем использовать ПВХ-цемент, так как это наиболее надежный и надежный ответ.

Соединение труб и фитингов из ПВХ с помощью растворителей из ПВХ

Прикрепление ПВХ-трубы к фитингам с помощью ПВХ-цемента — это не их «склеивание», а их сварка.ПВХ-цемент плавит поверхности пластика и примерно через 30 секунд окончательно их соединяет. Это превосходно, потому что теперь все ваши элементы из ПВХ представляют собой единую гигантскую сплавленную структуру, что делает их намного прочнее, как единое целое. Вот как соединить ПВХ с клеем ПВХ:

Для внешней арматуры

1. Дважды проверьте, как должны быть соединены элементы (углы, направление и т. Д.). Хорошая идея — сначала провести тестовую подгонку, чтобы убедиться, что все совмещается так, как вы этого хотите.
2. Убедитесь, что труба и фитинг чисты от пыли и грязи. Особенно это актуально при использовании сантехнической трубы ПВХ.
3. Нанесите небольшое количество ПВХ-цемента на внутреннюю часть фитинга, где находится «стопор» или фиксатор. Упор — это небольшая кромка внутри фитинга, где труба окончательно устанавливается.
4. Полностью вставьте трубу в фитинг и удерживайте 30 секунд. Используйте молоток или кусок дерева, чтобы вставить трубу на место, если она не вставляется полностью вручную.

Для колпачков и муфт

1. Выполните шаги 1-2, как показано выше.
2. Нанесите небольшое количество ПВХ-цемента на внутреннюю часть ПВХ-трубы. Не наносите поливинилхлоридный клей на конец муфты или колпачок.
3. Вставьте муфту или заглушку в трубу. Используйте молоток или кусок дерева, чтобы вставить колпачок или муфту на место, если они не вставляются полностью вручную. Подождите 30 секунд, чтобы застыть.

Соединение труб из ПВХ и фитингов с помощью крепежных элементов

Вы можете временно, но надежно соединить ПВХ-трубу и фитинги вместе с помощью крепежных деталей (винтов), чтобы обеспечить прочную структурную фиксацию без постоянного соединения ПВХ-цементом. Это позволяет вам повторно использовать или переставлять фитинги позже. Это отличный способ соединения ПВХ, но он имеет некоторые ограничения: он не такой прочный, как ПВХ-цемент, и не подходит для внутренних компонентов, таких как муфты и колпачки. Вот как соединить ПВХ между собой крепежными деталями:

1. Вставьте трубу в фитинг. Убедитесь, что он полностью вставлен, и при необходимости используйте молоток, чтобы убедиться, что он полностью вставлен.
2. С помощью сверла 1/8 дюйма проделайте пилотное отверстие примерно на полпути в месте соединения трубы и фитинга в боковой части фитинга.Это упростит установку винта.
3. Используя дрель или отвертку, вставьте саморез с резьбой в отверстие, которое вы только что просверлили. Убедитесь, что винт достаточно длинный, чтобы пройти через фитинг и трубу.

Заключение

Оба метода, описанные выше, помогут сделать вашу структуру из ПВХ прочной и прочной, а также продлить срок службы. Если ни один из вышеперечисленных методов не похож на то, что вы хотите сделать, вы можете сдвинуть трубу и фитинги вместе, и во многих случаях они останутся соединенными, однако из-за различий в производстве вы можете получить слишком свободные детали.В этом случае мы рекомендуем вам хотя бы использовать технику соединения с помощью застежки, чтобы соединить любые незакрепленные элементы.

строительных проектов с использованием труб из ПВХ — FORMUFIT

Цементный метод ПВХ (постоянный)

Когда специалисты по сантехнике и электрике подключают ПВХ для своего проекта, чаще всего они используют ПВХ-цемент для соединения фитингов с трубами. Этот метод чрезвычайно надежен и обеспечивает постоянное соединение в течение всего срока службы.

Метод соединения трубы ПВХ с фитингом из ПВХ с использованием цемента известен как сварка плавлением или химическая сварка.Это связано с тем, что цемент ПВХ вызывает химическую реакцию, которая физически «плавит» внешние слои трубы и фитинга из ПВХ, а при сжатии приводит к их плавлению.

После соединения ПВХ-трубы и ПВХ-фитинга с помощью ПВХ-клея не существует способа удалить их друг от друга. Этот метод также требует, чтобы конечный пользователь быстро собрал и отрегулировал точку соединения, часто в пределах 30 или меньше, так как сварной шов очень быстро затвердевает.

Метод установочного винта (съемный)

Поскольку ПВХ-цемент требует чрезвычайно короткого рабочего времени и прочного соединения, при строительстве строительных конструкций из ПВХ доступен вариант метода «установочного винта».В этом методе пользователь вставляет винты между трубой из ПВХ и фитингом, чтобы закрепить ее на месте. Рекомендуются саморезы или шурупы по дереву. Рекомендуется предварительно просверлить отверстия для вставляемых винтов, поскольку самосверлящие винты не работают.

Использование установочного винта не рекомендуется, если конструкция, которую вы пытаетесь построить, будет выдерживать значительный крутящий момент в повседневной деятельности. Это связано с тем, что винты под действием крутящего момента могут вывинтить резьбу и отсоединиться от трубы.

Этот метод не рекомендуется для труб из ПВХ размером 3/4 дюйма и меньше.

ТИПЫ ВИНТОВ

В следующей таблице показаны типы винтов и их действие при использовании их для соединения труб из ПВХ и фитингов. В нем также объясняется, какие предварительные работы требуются при использовании каждого типа:

Самосверлящий винт с цилиндрической головкой

Стандартное использование подключения. Раскрою голову.

Рекомендуется предварительно просверлить пилотное отверстие.

Саморез с потайной головкой

Стандартное использование подключения.Головы не будет видно

Требуется предварительно просверленное пилотное отверстие и отверстие зенковки.

Установочный винт

Для точных структур, требующих минимальной видимости оборудования.

Требуется предварительно просверленное отверстие точного размера.

ДЛИНА ВИНТА

В следующей таблице показана рекомендуемая длина саморезов или саморезов, которые следует использовать при работе с трубами и фитингами из ПВХ определенных размеров. Это важно, чтобы винт проходил как через фитинг из ПВХ, так и через стенки трубы из ПВХ:

ТРУБКА ПВХ РАЗМЕР

МИНИМАЛЬНАЯ ДЛИНА ВИНТА

Метод нажатия и установки (временный)

Последний метод сборки проектов из ПВХ — это метод «толкни и установи».В этом методе не используются какие-либо источники цемента или крепежа, чтобы удерживать их вместе. Вместо этого он использует давление трубы в фитинге, позволяя ему подключаться самостоятельно. Большинство труб и фитингов из ПВХ для мебели имеют такие жесткие допуски, что зачастую этот метод — все, что требуется для создания конструкции из ПВХ.

Этот метод не будет работать со всеми типами и конфигурациями труб и фитингов из ПВХ, так как допуски ПВХ различаются, а некоторые фитинги и аксессуары были разработаны с использованием цемента ПВХ для соединения.Этот метод рекомендуется только для легких или отдельно стоящих конструкций, которые не выдерживают веса или крутящего момента. Этот метод очень похож на «сухой монтаж».

Дополнительная информация

Ниже приведена дополнительная информация, которую удобно знать перед сборкой вашего проекта и которая может помочь в процессе.

Сухой штуцер

Перед окончательной сборкой (перед соединением с помощью ПВХ-клея или шурупов) настоятельно рекомендуется выполнить «сухой монтаж» всех элементов ПВХ-труб и фитингов.Это позволит вам дважды проверить, чтобы убедиться, что трубы обрезаны до нужного размера, что у вас есть подходящие фитинги там, где они требуются, и что все части легко доступны для цементирования.

Сухая подгонка — необходимость при использовании ПВХ-цемента, так как рабочее время составляет всего около 30 секунд до начала отверждения. Слишком часто проекты из ПВХ оказываются разрушенными из-за того, что не была проведена сухая посадка, а труба неправильной длины или неправильно использовались фитинги.

ВНИМАНИЕ: Обязательно зажимайте всю ПВХ-трубу тисками, С-образными зажимами или быстросъемными зажимами. Не пытайтесь удерживать трубу руками, это может привести к травме.

Порошок это

Вы можете использовать детскую присыпку внутри фурнитуры, чтобы помочь разделить элементы из ПВХ после сухой установки. Это рекомендуется, поскольку допуски на трубы и фитинги из ПВХ часто настолько близки, что их бывает очень трудно разобрать. Просто не забудьте стереть любой порошок перед использованием ПВХ-цемента.

Поворот и натяжение

При снятии трубы с фитинга после сухой посадки, скручивайте трубу вручную или с помощью гаечного ключа, одновременно вытягивая трубу из фитинга.При использовании трубного ключа накройте его зубья полотенцем или тканью, чтобы не повредить трубу из ПВХ.

Количество мест

Посадка трубы в фитинг представляет собой процесс проталкивания или, при необходимости, забивания трубы до упора в фитинг при сборке. Посадка важна, так как она гарантирует, что труба полностью войдет в фитинг после завершения сборки. Трубу из ПВХ следует вставить в фитинг до упора. Фиксатор — это небольшая кромка внутри фитинга, на которой должна останавливаться труба.

КАК СИДЯТЬ

Для установки трубы из ПВХ, будь то соединение с помощью ПВХ-цемента, винтов или просто выполнение пробного запуска путем сухой посадки, выполните следующие действия:

1. Резиновым молотком или деревянным бруском и молотком постучите по противоположному концу трубы из ПВХ, пока он не достигнет фиксатора.
2. Труба должна медленно входить в трубу по мере того, как вы ударяете молотком, и должна остановиться, когда полностью достигнет точки фиксации

Проверить квадрат

Жизненно важно, чтобы сразу после цементирования и установки вы убедились, что ваш проект имеет квадратную форму там, где вам нужно.Это очень важно при строительстве коробок или предметов, где фитинги и соединительные сегменты труб должны быть параллельны и перпендикулярны.

• При цементировании у вас есть примерно 30 секунд, чтобы изменить направление арматуры после нанесения цемента. Проверку прямоугольности следует проводить сразу после установки трубы.
• При использовании метода установочного винта необходимо проверить перпендикулярность перед тем, как просверлить винты в фитинге и трубе.

КАК ПЛОЩАДЬ

Чтобы убедиться, что ваш проект квадратный, вы делаете следующее:

1. Поместите конструкцию на плоскую ровную поверхность и используйте эту поверхность, чтобы выровнять ее. Надавите на фитинги и трубу, чтобы они находились на одном уровне.
2. Используйте линейку между двумя перпендикулярными секциями, чтобы убедиться, что они находятся на одном уровне.
3. Поместите конструкцию на ровную поверхность и с помощью пузырькового уровня убедитесь, что она ровная.

Сборка с цементом

ВНИМАНИЕ: Обязательно выполняйте все работы с ПВХ-цементом в хорошо вентилируемом помещении.

ПРЕДУПРЕЖДЕНИЕ: Использование цемента ПВХ является постоянным, и труба из ПВХ не может быть снята с фитинга через 30 секунд. Обязательно выполните установку всухую, чтобы убедиться, что все трубы обрезаны правильно. При необходимости убедитесь, что ваши предметы имеют прямоугольную форму сразу после посадки.

Цементные ступени из ПВХ

ШАГ 1

Используя цементный клей для ПВХ внутри банки, нанесите небольшое количество ПВХ-цемента только на внутреннюю часть фитинга.Наносите цемент только там, где фитинг и труба будут соприкасаться.

ШАГ 2

Быстро вставьте трубу в фитинг, убедившись, что она сидит правильно, до упора в фиксатор. При необходимости проверьте перпендикулярность и крепко удерживайте трубу и фитинг в течение 30 секунд.

ШАГ 3

Дайте трубке и соединению фитинга застыть в течение не менее 2 минут, прежде чем прикладывать к ним вес или дополнительное давление. Это позволит химическому сварному шву затвердеть.Вы можете присоединить другие фитинги к конструкции, дождавшись завершения времени отверждения.

Сборка винтами

ПРЕДУПРЕЖДЕНИЕ: Не используйте этот метод в сценариях, где ожидается высокий крутящий момент или движение. Это может вызвать откручивание винтов и их ослабление.

Ступеньки установочного винта

ШАГ 1

Вставьте трубу в фитинг.

Используйте резиновый молоток или кусок дерева и молоток, чтобы поставить трубу на место, пока она не сядет должным образом и не достигнет фиксатора внутри фитинга.

ШАГ 2

Просверлите небольшое отверстие примерно на 1/2 — 3/4 дюйма от открытого торца штуцера с одной стороны.

Убедитесь, что фиксатор просверлен как в фитинге, так и в трубе.

ШАГ 3 (ДОПОЛНИТЕЛЬНО)

Если вы хотите, чтобы винты прилегали к поверхности фитинга, используйте зенковку, чтобы конец винта вошел внутрь фитинга. Это оставит ровную гладкую поверхность.

ШАГ 4

Вверните винт в предварительно просверленное отверстие через фитинг и трубу.

ШАГ 5 (ДОПОЛНИТЕЛЬНО)

Для обеспечения максимально надежного соединения описанный выше процесс можно повторить на противоположной стороне трубы.

Сборка методом нажатия и установки

ВНИМАНИЕ: Этот метод никогда не должен выдерживать большого веса, крутящего момента и должен рассматриваться как временное решение. Если какие-либо элементы из ПВХ кажутся неплотными или их допуски неверны, не используйте этот метод.

Метод нажатия и установки

ШАГ 1

Вставьте трубу в фитинг.

Используйте резиновый молоток или кусок дерева и молоток, чтобы поставить трубу на место, пока она не сядет должным образом и не достигнет фиксатора внутри фитинга.

ШАГ 2

Повторяйте описанный выше процесс, пока все элементы не будут собраны. Закрепите с помощью ПВХ-цемента или шурупов, если желаемый результат остается постоянным.

Заключение

УДАЛЕНИЕ ЦЕМЕНТА ПВХ

В некоторых случаях во время сварки плавлением могут оставаться остатки цемента ПВХ. Это часто происходит на конце раструба ПВХ фитинга, где выходит труба.

Вы можете очистить часть этого с помощью ультратонкой (зернистостью от 200 до 300) наждачной бумаги, нарезанной на полоски, которые можно обернуть вокруг точки соединения фитинга и трубы и перемещать вперед и назад.

ПРЕДУПРЕЖДЕНИЕ: Шлифовка поверхности мебельного ПВХ может привести к потускнению глянца и оставлению матово-матового покрытия. Рекомендуется влажное шлифование.

FORMUFIT Поддержка

Если вы прочитали это руководство, но у вас остались вопросы, не стесняйтесь обращаться к нам.Мы постоянно обновляем наши документы и веб-сайт с учетом информации, предоставляемой такими же пользователями, как и вы.

Если вы хотите связаться с нами с вопросами или предложениями, отправьте их по адресу [email protected]

У нас есть намного больше руководств, откуда это взялось, которые доступны по адресу formufit.com/pages/guides/.

Соединение пластиковой и металлической сантехники (Tips.Net)

Есть несколько случаев, когда вам может понадобиться соединить пластиковый и металлический трубопровод вместе. Может показаться, что это может быть особенно трудная задача, но на самом деле это замечательно легко выполнить. Если ваши трубы в хорошем состоянии, все, что вам нужно сделать, это следовать этим указаниям.

1. Получите свои материалы. Соединение пластиковой и металлической сантехники требует использования специальных материалов. Для этой конкретной задачи вам, как правило, понадобится состав для нарезания трубной резьбы, водопроводная лента, двухзаходные металлические переходники с внутренней резьбой, переходник с пластиковой резьбой с наружной резьбой, грунтовка для ПВХ и цемент для ПВХ.Большинство, если не все, из этих предметов можно легко приобрести в местном магазине товаров для дома.
2. Посмотрите на трубы. Осмотрите трубы и убедитесь, что они в хорошем рабочем состоянии. В противном случае вам потребуется удалить, заменить или отремонтировать поврежденные участки трубы. При этом все, что вам обычно нужно сделать, это убедиться, что концы труб находятся в хорошем состоянии, поскольку это первые части трубы, которые ломаются.
3. Используйте переходник. Оберните резьбу переходника с наружной резьбой из ПВХ лентой для сантехников, а внутреннюю резьбу металлического переходника с внутренней резьбой — герметиком. Убедитесь, что вы покрываете только те нити, которые будут соприкасаться друг с другом в это время. Поместите покрытые резьбы рядом друг с другом и начните скручивать переходники, чтобы они затянулись и образовали прочное уплотнение. Не затягивайте адаптеры слишком сильно, так как это может повредить адаптеры и, возможно, сломать их. Идеальным инструментом для затягивания адаптера является трубный ключ, но будьте осторожны, чтобы не повредить что-либо, что можно сломать.
4. Наклейте ленту или состав. Приклейте водопроводную ленту или герметик на конец металлической трубы. Это лучшие материалы для крепления металлической трубы к адаптеру.
5. Нанести грунтовку для ПВХ. Покройте внешнюю часть трубы из ПВХ и внутреннюю часть переходника трубы из ПВХ грунтовкой из ПВХ. Это поможет подготовить ПВХ-материал к процессу склеивания. После нанесения грунтовки повторите процесс с ПВХ-цементом.
6. Присоедините трубу и переходник. Когда трубы и переходник подготовлены или каждая труба и переходник подготовлены, присоедините трубы и переходники, как описано в шаге 3. Еще раз, будьте осторожны, чтобы ничего не затягивать слишком сильно, поскольку это может потенциально повредить трубы, если вы это сделаете.

Повторите весь процесс столько раз, сколько необходимо, чтобы соединить все металлические и пластиковые трубы в вашем доме. Хотя вы можете найти металлические и поливинилхлоридные трубы по всему дому, есть несколько мест, где вы обычно можете найти эти два типа труб.Металлические трубы обычно можно найти прикрепленными к сливным отверстиям раковин, ванн и даже душевых. В остальной части дома часто можно встретить трубы из ПВХ или пластика.

Автор Биография

Ли Вятт

Автор многочисленных статей на сайте Tips. Net, Ли Вятт быстро становится постоянным «мастером на все руки». В настоящее время он является независимым подрядчиком, специализирующимся на написании и редактировании.Свяжитесь с ним сегодня, если у вас возникнут вопросы по написанию и редактированию! Щелкните здесь, чтобы связаться. Узнать больше о Ли …

Удаление пятен меди

Если у вас остались пятна меди от водопровода на полу душа или на дне раковины, не бойтесь. …

Открой для себя больше

Делаем оконный проем

Ваша стена выглядит немного голой, и вы хотите ее немного приукрасить? Почему бы не перенести все на природу внутрь, мимо…

Открой для себя больше

Расценки на автострахование

Всегда ходят истории о людях, не получающих того освещения, которое, как они думали, они имели в отношении своего автомобиля …

Открой для себя больше

Другие советы по благоустройству дома

Замена газового водонагревателя

Когда пришло время заменить водонагреватель, подумайте о переходе с электрического на газовый. Стоимость газовых водонагревателей …

Открой для себя больше

Диагностика проблем с давлением в водопроводе

Одна из главных причин сварливого утра — внезапная потеря давления воды во время душа. Если вы окажетесь …

Открой для себя больше

Установка выдвижного слива

Если у вас еще нет выдвижного слива в раковине, вам нужно подумать об его установке. Установка …

Открой для себя больше

Крепление ПВХ к металлическим трубам; Как, когда и почему?

Фото Toa55 на Shutterstock

Работу с разными материалами лучше доверить своему сантехнику .Однако полезно понимать, как, почему и когда сантехник может использовать два разных материала при работе в вашем доме. В bluefrog Plumbing + Drain мы полностью объясняем вносимые нами изменения, включая используемые материалы и оборудование. Мы знаем, что вы хотите знать, что происходит, когда речь идет о здоровье и благополучии вашего дома и семьи.

Узнайте больше о ПВХ и металлических трубах и о том, почему иногда выгодно смешивать эти два типа труб.

Труба ПВХ

Многие дома и предприятия содержат трубы из ПВХ.Они полезны для вентиляционных и дренажных труб и наружного дренажа. ПВХ имеет легкий вес и устойчив к химическим веществам, используемым для очистки стоков и засоров. Этот прочный материал намного более гибкий, чем традиционные металлические трубы, такие как сталь или медь. Наши водопроводчики s часто рекомендуют его домовладельцам, обновляющим сантехнику. Вода легче проходит через ПВХ, что может предотвратить частые засорения.

Прочие материалы для труб

Металлические оцинкованные трубы когда-то были предпочтительным материалом для водопроводных систем.Однако другие материалы, такие как ПВХ и пластик, лучше выдержали испытание временем. Белые трубы из ПВХ идеально подходят для наружного водопровода, потому что их легко найти и заменить.

Однако горячая вода проходит через внутренние трубы под давлением, поэтому сантехник будет использовать трубы из ХПВХ или металлические трубы для замены старых оцинкованных труб в помещении. Некоторые сантехнические нормы требуют использования ХПВХ для всех внутренних труб. Ваш сантехник bluefrog Plumbing + Drain знаком с местными правилами и может предоставить лучшие варианты для вашего дома.

Оцинкованные трубы со временем подвержены коррозии, ограничивая поток воды и делая вашу водопроводную систему уязвимой для протекающих и сломанных труб. При модернизации или модернизации системы рекомендуется заменить как можно больше устройств.

Модернизация водопроводных труб

При переходе на трубы из ПВХ или ХПВХ лучше всего использовать колено, тройник или соединение с внутренней резьбой. Затем технические специалисты Bluefrog используют пластиковые переходники с наружной резьбой для соединения ПВХ с существующим металлом.Переходники с внутренней резьбой часто трескаются при приложении давления для герметизации соединения. Это может привести к ненужным счетам за ремонт в будущем. Для соединений трубы с наружной резьбой оцинкованная муфта создает необходимое внутреннее соединение в месте пересечения пластиковых и металлических труб.

Использование соединений ПВХ-металл в водосточных трубах

В отличие от труб с горячей водой, водосточные трубы не находятся под давлением. Это влечет за собой меньший риск утечки. Ваш сантехник bluefrog выполняет переход для труб с холодной водой точно так же.Тем не менее, мы можем заменить часть водосточной трубы без повторной заправки конца трубы. Используя гибкий соединитель нужного диаметра, стягиваем его, чтобы создать герметичное уплотнение.

Соответствующие разъемы сделаны из резины и имеют зажимы с каждой стороны, которые легко затягиваются с помощью торцевого ключа или отвертки. Ставим хомут на оцинкованную трубу, вставляем новую трубу ПВХ и затягиваем хомуты с обоих концов. Чтобы уплотнение оставалось водонепроницаемым, наши сантехники наносят силиконовый герметик на оцинкованный металл перед установкой разъема.Поскольку труба из ПВХ останется гладкой, герметик на этом конце не потребуется.

Клей — очень плохая идея для соединений ПВХ с металлом. Некоторые сантехники s или домовладельцы DIY пытаются приклеить ПВХ к металлическим трубам. ПВХ-цемент подходит только для соединений ПВХ-ПВХ.

Опять же, подключение к водопроводу требует знания местных правил и соответствующей подготовки. Bluefrog Plumbing + Drain нанимает лицензированных, связанных и застрахованных сантехников для выполнения соединений ПВХ с оцинкованным металлом в вашем доме.

Системы орошения

Вы также можете найти соединения ПВХ с металлом в оросительных системах. Пластиковые и металлические соединения трубопроводов работают хорошо, если установщик понимает, как правильно выполнить задачу.

Соединяем ПВХ с металлическими деталями с помощью резьбовых соединений. Пластиковая наружная резьба соединяется с внутренней резьбой на металлической трубе. Как уже упоминалось, соединение внутренней резьбы из ПВХ с наружной оцинкованной металлической резьбой обычно приводит к трещинам и утечкам из-за природы двух материалов. Поливинилхлорид растягивается легче, чем металлическая нить. Поэтому металлический фитинг с внутренней резьбой и наружной резьбой из ПВХ деформирует резьбу ПВХ, вызывая утечки и трещины.

Кроме того, трубы и фитинги имеют разные диаметры. По мере того, как резьба сливается в точке соединения, кольцевой фитинг сжимается, а охватывающий фитинг расширяется. Это обеспечивает плотное и прочное соединение, которое не протекает.

Тефлоновая лента и смазка

Когда ваш сантехник соединяет ПВХ-металлические соединения вашей оросительной системы, он использует герметик и смазку, чтобы было легче соединить охватываемые и охватываемые компоненты.Мы используем тефлоновую ленту или тефлоновую смазку для труб, чтобы предотвратить утечки.

Помните, что ваша оросительная система требует внимания опытного сантехника. Хорошая идея — понять основы, чтобы вы могли найти любителя, который, скорее всего, нанесет вашей оросительной системе больше вреда, чем пользы.

Выберите bluefrog «Сантехника + слив» для ваших проектов по установке

Если вам нужно заменить оцинкованные трубы снаружи или внутри вашего дома, выберите местного сантехника, имеющего опыт проведения крупных ремонтных работ, таких как замена оцинкованного металла на более надежные трубы из ПВХ или ХПВХ.Преданные своему делу профессионалы bluefrog Plumbing + Drain могут обслуживать ваши водосточные трубы, водопроводные трубы и ирригационную систему, обладая превосходными знаниями о том, как объединить металл и ПВХ-материалы для создания долговечной водопроводной системы в вашем доме или офисе.

Как сантехническая компания, предоставляющая полный спектр услуг, мы можем оказать помощь в экстренных случаях или помочь вам в обслуживании вашего дома с помощью регулярных проверок сантехники. Независимо от того, проводите ли вы реконструкцию своего дома, хотите ли вы очистить канализацию или вам требуется видеонаблюдение, чтобы найти причину блокировки, наши талантливые специалисты готовы ответить на ваш звонок.

Работа с пластиковой трубой — BestLife52

Работа со старым чугуном и оцинкованной трубой с резьбой в домашних условиях, безусловно, может означать низкую точку в карьере домашнего мастера. Трубы сложно разъединить и, что еще хуже, повторно соединить, потому что у вас никогда не бывает точной длины, которая вам нужна. Медная труба облегчает работу, хотя вам придется освоить необходимые навыки пайки.

Потом появилась пластиковая труба — какой идеальный материал для дома! Вы можете вырезать и собрать его без специальных инструментов, и вы сможете освоить процесс соединения за время, необходимое для чтения этой статьи.Более того, пластиковые трубы недороги, не ржавеют, служат почти бесконечно, а их гладкая внутренняя поверхность позволяет воде и отходам течь лучше, чем по металлическим трубам. Это лучший материал для дома.

А, но есть еще кое-что, что вам нужно знать. В этой статье вы узнаете, как разрезать, соединять и поддерживать пластиковую трубу, чтобы можно было установить долговечные и безотказные водопроводные трубы.

Следование кодексу, планированию и исполнению

Имейте в виду, что установка пластикового слива или водопровода относительно проста, а вот планирование — нет.Чтобы спланировать один из них, вы должны определить размеры труб, уклоны, расположение вентиляционных отверстий и другие важные факторы. Эти детали здесь не рассматриваются.

Также имейте в виду, что местные правила водоснабжения иногда запрещают использование некоторых типов пластиковых труб в некоторых ситуациях. Всегда уточняйте свои планы у местного сантехнического инспектора, прежде чем начинать проект.

Типы пластиковых труб и их применение

Обычно в домах используются пластиковые трубы любого из четырех типов (см. Таблицу ниже).Мало кто может вспомнить свои назойливые химические названия, поэтому они используют свои более знакомые инициалы — АБС, ПВХ, ХПВХ и ПБ.

• АБС . Жесткая черная труба, используемая для дренажа и вентиляции; доступны в размерах от 1-1 / 2 дюйма до 4 дюймов; соединения, сваренные сольвентной сваркой.
• ПВХ . Жесткая белая труба, используемая для слива и вентиляции, а также для линий холодной воды, но не горячей; доступны в размерах от 1/2 до 4 дюймов; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
• ХПВХ . Жесткая труба кремового цвета для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
• ПБ (полибутилен) . Гибкая, обычно серая труба, используемая для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; соединяются специальными компрессионными фитингами. Поскольку PB менее распространен, чем CPVC, и поскольку вы присоединяетесь к нему не так, как остальные три, я лишь кратко расскажу о PB.

Возможно, вы также найдете несколько других типов пластиковых труб в своем местном центре обслуживания дома. Полиэтилен, гибкая черная труба, обычно используется для орошения газонов и растений. «Напорная» труба из ПВХ — это та же труба из ПВХ, что и выше, но ее фитинги более тяжелые для таких применений, как подключение насосов для бассейнов. Мы не будем здесь рассматривать ни один из этих двух типов.

Если у вас возникли проблемы с определением какого-либо типа пластиковой трубы или фитинга по цвету, поищите его инициалы, напечатанные или выбитые где-нибудь на пластике.

Резка и установка пластиковых труб

Пластиковая труба готова для мастера. Все фитинги имеют точно сформированные «ступицы», увеличенные концы, в которые вы вставляете трубу (Фото 8). Просто не забудьте указать глубину ступицы при измерении длины каждой секции трубы (Фото 1).

Измерьте правильную длину трубы с помощью ленты или удерживайте участок на месте и отметьте его. В любом случае не забудьте указать глубину ступицы.

Пластиковую трубу можно легко разрезать с помощью мелкозубой (около 14 зубьев на дюйм) ручной пилы.Однако не пытайтесь резать его ножовкой с узким лезвием; ваш разрез будет отклоняться от квадрата.

Делайте разрезы точно под прямым углом, чтобы при соединении двух отрезков не оставалось внутренних зазоров, которые могут замедлить поток воды или собрать мусор. Используйте квадратный вырез, чтобы сделать квадратный вырез (фото 2).

Отрежьте трубу точно под прямым углом, используя угловую коробку и ножовку с мелкими зубьями (хорошо работает около 14 зубьев на дюйм).

Торцовочная пила идеальна. Сантехники обычно делают квадратные пропилы от руки (без угловой коробки) и делают это достаточно аккуратно, потому что у них много практики.

Наконечник : полностью прорежьте трубу, чтобы не сколоть последние 1/16 дюйма. Используйте полукруглый напильник или наждачную бумагу, чтобы слегка скосить края, чтобы труба вошла в ступицу более точно (фото 3 и 8 )

Удалите заусенцы, оставшиеся от пилы, напильником или наждачной бумагой. Слегка скосите края для более гладкой посадки. Соберите фитинги и трубу без клея («сухая посадка»). Отметьте правильное положение фломастером. Если стыки слипаются при разборке троса, постучите по ним молотком и деревянным бруском.

Обрежьте трубу и фитинги и соедините их всухую (соедините без клея), пока не закончите весь цикл. Затем отметьте трубы и фитинги, чтобы убедиться, что они снова совпадают, когда вы их склеиваете (фото 4).

Будьте осторожны: иногда при сухой установке трубы и ступицы подходят так точно, что невозможно полностью вставить трубу в ступицу. Это может нарушить ваши измерения дальше по длине участка трубопровода. Если ваши суставы не полностью прилегают, отрежьте, подгоните и приклейте по три или четыре штуцера за раз, вместо того, чтобы пытаться смонтировать весь участок за один раз.

Совет : Трубы и фитинги с сухой посадкой могут слипаться друг с другом так плотно, что вам может понадобиться немало времени, чтобы их разъединить. Если это так, постучите по арматуре деревянным бруском и молотком (фото 4).

Склеивание пластиковых труб

Процесс склеивания правильно называется «сварка растворителем». Растворитель плавит пластик, поэтому, когда вы сдвигаете трубу и ступицу вместе, эти две части плавятся по мере испарения растворителя.

Совет : Для каждого типа пластика используется свой растворитель.Хотя некоторые растворители работают с несколькими типами пластика, лучше покупать тот тип, который предназначен исключительно для пластика, с которым вы работаете.

Чтобы растворитель работал, соединяемые поверхности должны быть чистыми — без грязи, жира и влаги. Протрите внутреннюю часть ступицы и концы трубы чистой тканью. Затем нанесите на ПВХ и ХПВХ специальный пурпурный очиститель / грунтовку (Фото 5). ABS не требует грунтовки.

Нанесите специальный пурпурный грунт на ступицы и концы труб из ПВХ и ХПВХ.Это не обязательно с трубкой из АБС-пластика.

Затем обильно смажьте соединяемые поверхности подходящим растворителем (Фото 6).

Обильно нанесите соответствующий растворитель на внутреннюю часть ступицы и внешнюю поверхность трубы.

Хорошо проветрите воздух или наденьте респиратор для удаления органических паров, так как этот материал выделяет сильные пары. Быстро вставьте трубу в фитинг, повернув трубу на четверть оборота, чтобы убедиться, что труба вошла в ступицу на всю глубину (Фото 8).

Быстро сдвиньте ступицу и трубу вместе, сделав четверть оборота за один, чтобы труба полностью вошла в ступицу. Совместите установочные метки и крепко держите в течение 15 секунд.

Совместите отметки при скручивании соединения, потому что соединение затвердеет за секунды. Соединение будет хотеть разъединиться, поэтому подержите его примерно 15 секунд, чтобы убедиться, что он остается плотным.

Готовый шов должен полностью прилегать, чтобы вода текла плавно и беспрепятственно.

Не волнуйтесь, если вы ошиблись. Пластиковая арматура и труба стоят недорого, а плохой стык легко распилить. Однако, возможно, вам придется удлинить трубу с помощью дополнительного фитинга, если расположение имеет решающее значение.

Вы можете купить растворители, чистящие средства, грунтовки и все другие расходные материалы в домашних центрах и хозяйственных магазинах с полным спектром услуг, но я предпочитаю использовать магазин сантехники, чтобы получить лучший выбор материалов и дать хорошие советы.

ПВХ также является отличной альтернативой для создания собственной системы пылеулавливания для вашего небольшого дома.

Присоединение к ПБ

В отличие от трех типов пластмасс, указанных выше, соединения ПБ (полибутилен) выполняются с помощью специальных компрессионных фитингов (Фото 9).

Затяните специальные фитинги PB с помощью плоскогубцев или гаечного ключа, чтобы обеспечить герметичность соединений. Стыки должны быть легко доступны.

Эти фитинги стоят дороже, чем фитинги из ХПВХ, но, поскольку вы можете сгибать трубы из ПБ так же, как садовый шланг, вы можете делать более длинные участки с меньшим количеством фитингов.

Однако сантехнические нормы требуют, чтобы все компрессионные фитинги были легко доступны в случае утечки. Это может быть неудобно, потому что для доступа к ним вам придется оставить панели доступа в стенах и потолке.

Другие инструкции и советы по работе с пластиковой трубой

Опора

Все трубы должны иметь опоры, а пластик требует большей опоры, чем металл. Поддерживайте АБС, ПВХ и ПБ через каждые 32 дюйма, когда он движется горизонтально, и каждые 4 фута, когда он движется вертикально (Фото 10).

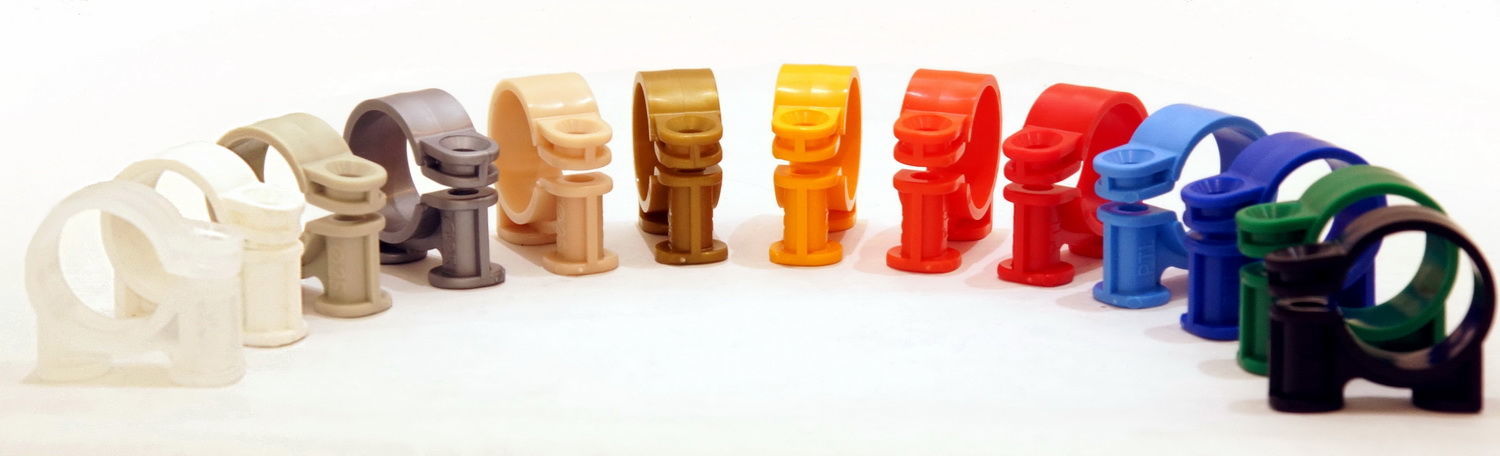

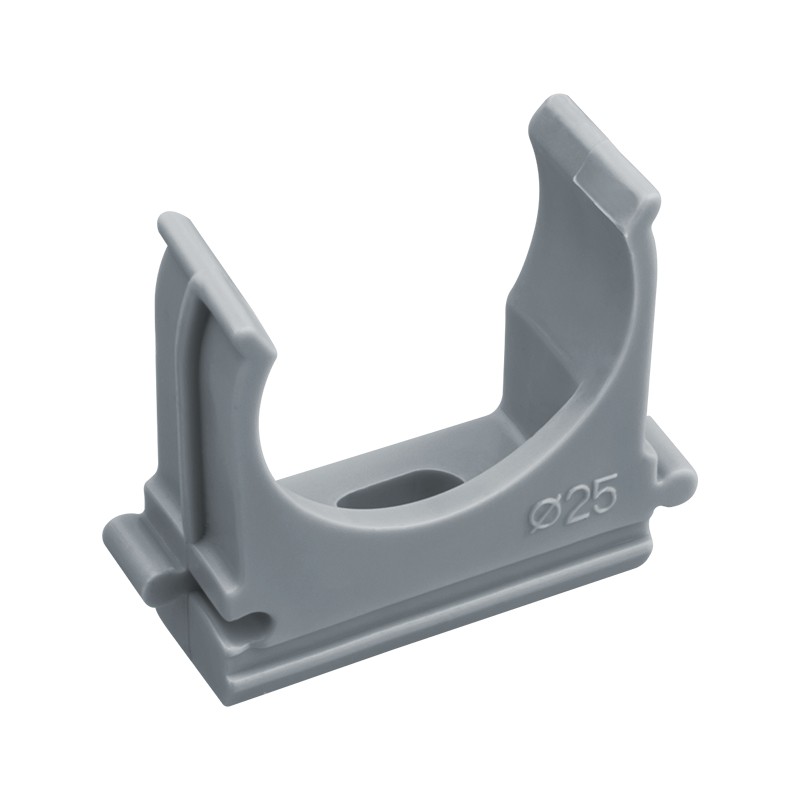

Подпереть пластиковую трубу пластмассовыми подвесками, размер которых соответствует длине трубы. Или используйте гибкую пластиковую или стальную ленту.

Поддерживайте CPVC каждые 3 фута. Подтвердите эти расстояния у местного сантехнического инспектора, потому что коды различаются. Шпильки и другой каркас считаются опорой, когда через них проходит труба.

Защита

Каждый раз, когда труба проходит сквозь древесину и оказывается в пределах 1-1 / 4 дюйма от ее края, закройте эту область трубкой диаметром 1/16 дюйма. толстая стальная пластина (фото 11).

Добавьте 1/16 дюйма. защитная стальная пластина всякий раз, когда труба проходит в пределах 1–1 / 4 дюйма от поверхности деревянного каркаса.Просверлите большие отверстия в каркасе, чтобы трубы не скрипели при расширении и сжатии.

Защищает трубу от заблудившихся гвоздей и винтов.

Движение трубы

Вырежьте отверстия небольшого размера в деревянных элементах, чтобы пластиковые трубы могли легко расширяться и сжиматься при прохождении через них горячей и холодной воды. Это позволяет избежать скрипа или «тиканья» при движении трубы.

Переходы

Для перехода с оцинкованной трубы или медных водоводов на пластик используйте специальные пластиковые переходные фитинги с одной резьбой (Фото 12).Убедитесь, что вы покупаете нужный размер!

Купите специальные резьбовые фитинги для перехода с пластиковых на медные и оцинкованные трубы с резьбой. Используйте резиновые переходники для больших оцинкованных и чугунных труб.

Для перехода на большие оцинкованные водостоки или вентиляционные отверстия используйте резиновые переходные муфты со стальной втулкой (Фото 12). Для безводного чугуна используйте также резиновые и стальные переходные муфты.

Шум

Пластик почти не приглушает звук сливаемой воды, чем чугунная или стальная труба.Уменьшите это раздражение, заправив изоляцию вокруг пластиковых водосточных труб, прежде чем закрывать стену или потолок.

Работа со старым чугуном и оцинкованной трубой с резьбой в домашних условиях, безусловно, может означать низкую точку в карьере домашнего мастера. Трубы сложно разъединить и, что еще хуже, повторно соединить, потому что у вас никогда не бывает точной длины, которая вам нужна. Медная труба облегчает работу, хотя вам придется освоить необходимые навыки пайки.

Потом появилась пластиковая труба — какой идеальный материал для дома! Вы можете вырезать и собрать его без специальных инструментов, и вы сможете освоить процесс соединения за время, необходимое для чтения этой статьи. Более того, пластиковые трубы недороги, не ржавеют, служат почти бесконечно, а их гладкая внутренняя поверхность позволяет воде и отходам течь лучше, чем по металлическим трубам. Это лучший материал для дома.

А, но есть еще кое-что, что вам нужно знать. В этой статье вы узнаете, как разрезать, соединять и поддерживать пластиковую трубу, чтобы можно было установить долговечные и безотказные водопроводные трубы.

Следование кодексу, планированию и исполнению

Имейте в виду, что установка пластикового слива или водопровода относительно проста, а вот планирование — нет.Чтобы спланировать один из них, вы должны определить размеры труб, уклоны, расположение вентиляционных отверстий и другие важные факторы. Эти детали здесь не рассматриваются.

Также имейте в виду, что местные правила водоснабжения иногда запрещают использование некоторых типов пластиковых труб в некоторых ситуациях. Всегда уточняйте свои планы у местного сантехнического инспектора, прежде чем начинать проект.

Типы пластиковых труб и их применение

Обычно в домах используются пластиковые трубы любого из четырех типов (см. Таблицу ниже).Мало кто может вспомнить свои назойливые химические названия, поэтому они используют свои более знакомые инициалы — АБС, ПВХ, ХПВХ и ПБ.

• АБС . Жесткая черная труба, используемая для дренажа и вентиляции; доступны в размерах от 1-1 / 2 дюйма до 4 дюймов; соединения, сваренные сольвентной сваркой.
• ПВХ . Жесткая белая труба, используемая для слива и вентиляции, а также для линий холодной воды, но не горячей; доступны в размерах от 1/2 до 4 дюймов; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
• ХПВХ . Жесткая труба кремового цвета для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
• ПБ (полибутилен) . Гибкая, обычно серая труба, используемая для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; соединяются специальными компрессионными фитингами. Поскольку PB менее распространен, чем CPVC, и поскольку вы присоединяетесь к нему не так, как остальные три, я лишь кратко расскажу о PB.

Возможно, вы также найдете несколько других типов пластиковых труб в своем местном центре обслуживания дома. Полиэтилен, гибкая черная труба, обычно используется для орошения газонов и растений. «Напорная» труба из ПВХ — это та же труба из ПВХ, что и выше, но ее фитинги более тяжелые для таких применений, как подключение насосов для бассейнов. Мы не будем здесь рассматривать ни один из этих двух типов.

Если у вас возникли проблемы с определением какого-либо типа пластиковой трубы или фитинга по цвету, поищите его инициалы, напечатанные или выбитые где-нибудь на пластике.

Резка и установка пластиковых труб

Пластиковая труба готова для мастера. Все фитинги имеют точно сформированные «ступицы», увеличенные концы, в которые вы вставляете трубу (Фото 8). Просто не забудьте указать глубину ступицы при измерении длины каждой секции трубы (Фото 1).

Измерьте правильную длину трубы с помощью ленты или удерживайте участок на месте и отметьте его. В любом случае не забудьте указать глубину ступицы.

Пластиковую трубу можно легко разрезать с помощью мелкозубой (около 14 зубьев на дюйм) ручной пилы.Однако не пытайтесь резать его ножовкой с узким лезвием; ваш разрез будет отклоняться от квадрата.

Делайте разрезы точно под прямым углом, чтобы при соединении двух отрезков не оставалось внутренних зазоров, которые могут замедлить поток воды или собрать мусор. Используйте квадратный вырез, чтобы сделать квадратный вырез (фото 2).

Отрежьте трубу точно под прямым углом, используя угловую коробку и ножовку с мелкими зубьями (хорошо работает около 14 зубьев на дюйм).

Торцовочная пила идеальна. Сантехники обычно делают квадратные пропилы от руки (без угловой коробки) и делают это достаточно аккуратно, потому что у них много практики.

Наконечник : полностью прорежьте трубу, чтобы не сколоть последние 1/16 дюйма. Используйте полукруглый напильник или наждачную бумагу, чтобы слегка скосить края, чтобы труба вошла в ступицу более точно (фото 3 и 8 )

Удалите заусенцы, оставшиеся от пилы, напильником или наждачной бумагой. Слегка скосите края для более гладкой посадки. Соберите фитинги и трубу без клея («сухая посадка»). Отметьте правильное положение фломастером. Если стыки слипаются при разборке троса, постучите по ним молотком и деревянным бруском.

Обрежьте трубу и фитинги и соедините их всухую (соедините без клея), пока не закончите весь цикл. Затем отметьте трубы и фитинги, чтобы убедиться, что они снова совпадают, когда вы их склеиваете (фото 4).

Будьте осторожны: иногда при сухой установке трубы и ступицы подходят так точно, что невозможно полностью вставить трубу в ступицу. Это может нарушить ваши измерения дальше по длине участка трубопровода. Если ваши суставы не полностью прилегают, отрежьте, подгоните и приклейте по три или четыре штуцера за раз, вместо того, чтобы пытаться смонтировать весь участок за один раз.

Совет : Трубы и фитинги с сухой посадкой могут слипаться друг с другом так плотно, что вам может понадобиться немало времени, чтобы их разъединить. Если это так, постучите по арматуре деревянным бруском и молотком (фото 4).

Склеивание пластиковых труб

Процесс склеивания правильно называется «сварка растворителем». Растворитель плавит пластик, поэтому, когда вы сдвигаете трубу и ступицу вместе, эти две части плавятся по мере испарения растворителя.

Совет : Для каждого типа пластика используется свой растворитель.Хотя некоторые растворители работают с несколькими типами пластика, лучше покупать тот тип, который предназначен исключительно для пластика, с которым вы работаете.

Чтобы растворитель работал, соединяемые поверхности должны быть чистыми — без грязи, жира и влаги. Протрите внутреннюю часть ступицы и концы трубы чистой тканью. Затем нанесите на ПВХ и ХПВХ специальный пурпурный очиститель / грунтовку (Фото 5). ABS не требует грунтовки.

Нанесите специальный пурпурный грунт на ступицы и концы труб из ПВХ и ХПВХ.Это не обязательно с трубкой из АБС-пластика.

Затем обильно смажьте соединяемые поверхности подходящим растворителем (Фото 6).

Обильно нанесите соответствующий растворитель на внутреннюю часть ступицы и внешнюю поверхность трубы.

Хорошо проветрите воздух или наденьте респиратор для удаления органических паров, так как этот материал выделяет сильные пары. Быстро вставьте трубу в фитинг, повернув трубу на четверть оборота, чтобы убедиться, что труба вошла в ступицу на всю глубину (Фото 8).

Быстро сдвиньте ступицу и трубу вместе, сделав четверть оборота за один, чтобы труба полностью вошла в ступицу. Совместите установочные метки и крепко держите в течение 15 секунд.

Совместите отметки при скручивании соединения, потому что соединение затвердеет за секунды. Соединение будет хотеть разъединиться, поэтому подержите его примерно 15 секунд, чтобы убедиться, что он остается плотным.

Готовый шов должен полностью прилегать, чтобы вода текла плавно и беспрепятственно.

Не волнуйтесь, если вы ошиблись. Пластиковая арматура и труба стоят недорого, а плохой стык легко распилить. Однако, возможно, вам придется удлинить трубу с помощью дополнительного фитинга, если расположение имеет решающее значение.

Вы можете купить растворители, чистящие средства, грунтовки и все другие расходные материалы в домашних центрах и хозяйственных магазинах с полным спектром услуг, но я предпочитаю использовать магазин сантехники, чтобы получить лучший выбор материалов и дать хорошие советы.

ПВХ также является отличной альтернативой для создания собственной системы пылеулавливания для вашего небольшого дома.

Присоединение к ПБ

В отличие от трех типов пластмасс, указанных выше, соединения ПБ (полибутилен) выполняются с помощью специальных компрессионных фитингов (Фото 9).

Затяните специальные фитинги PB с помощью плоскогубцев или гаечного ключа, чтобы обеспечить герметичность соединений. Стыки должны быть легко доступны.

Эти фитинги стоят дороже, чем фитинги из ХПВХ, но, поскольку вы можете сгибать трубы из ПБ так же, как садовый шланг, вы можете делать более длинные участки с меньшим количеством фитингов.

Однако сантехнические нормы требуют, чтобы все компрессионные фитинги были легко доступны в случае утечки.Это может быть неудобно, потому что для доступа к ним вам придется оставить панели доступа в стенах и потолке.

Другие инструкции и советы по работе с пластиковой трубой

Опора

Все трубы должны иметь опоры, а пластик требует большей опоры, чем металл. Поддерживайте АБС, ПВХ и ПБ через каждые 32 дюйма, когда он движется горизонтально, и каждые 4 фута, когда он движется вертикально (Фото 10).

Подпереть пластиковую трубу пластмассовыми подвесками, размер которых соответствует длине трубы. Или используйте гибкую пластиковую или стальную ленту.

Поддерживайте CPVC каждые 3 фута. Подтвердите эти расстояния у местного сантехнического инспектора, потому что коды различаются. Шпильки и другой каркас считаются опорой, когда через них проходит труба.

Защита

Каждый раз, когда труба проходит сквозь древесину и оказывается в пределах 1-1 / 4 дюйма от ее края, закройте эту область трубкой диаметром 1/16 дюйма. толстая стальная пластина (фото 11).

Добавьте 1/16 дюйма. защитная стальная пластина всякий раз, когда труба проходит в пределах 1–1 / 4 дюйма от поверхности деревянного каркаса.Просверлите большие отверстия в каркасе, чтобы трубы не скрипели при расширении и сжатии.

Защищает трубу от заблудившихся гвоздей и винтов.

Движение трубы

Вырежьте отверстия небольшого размера в деревянных элементах, чтобы пластиковые трубы могли легко расширяться и сжиматься при прохождении через них горячей и холодной воды. Это позволяет избежать скрипа или «тиканья» при движении трубы.

Переходы

Для перехода с оцинкованной трубы или медных водоводов на пластик используйте специальные пластиковые переходные фитинги с одной резьбой (Фото 12). Убедитесь, что вы покупаете нужный размер!

Купите специальные резьбовые фитинги для перехода с пластиковых на медные и оцинкованные трубы с резьбой. Используйте резиновые переходники для больших оцинкованных и чугунных труб.

Для перехода на большие оцинкованные водостоки или вентиляционные отверстия используйте резиновые переходные муфты со стальной втулкой (Фото 12). Для безводного чугуна используйте также резиновые и стальные переходные муфты.

Шум

Пластик почти не приглушает звук сливаемой воды, чем чугунная или стальная труба.Уменьшите это раздражение, заправив изоляцию вокруг пластиковых водосточных труб, прежде чем закрывать стену или потолок.

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек. Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому — неправильная сборка резьбовых соединений.

Вот некоторые из правил, которые можно и нельзя делать при сборке стыков из ПВХ:

• Не затягивайте шарниры слишком сильно, «повернув их еще на один оборот для уверенности». Затяните пальцами плюс один или два оборота — не более.
• Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
• Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
• Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
• Не затягивайте слишком сильно.
• Затяните пальцами плюс один или два оборота.

На фитингах с наружной резьбой из ПВХ каждая последующая резьба имеет диаметр немного больше, чем предыдущая. Внутренние резьбы постепенно уменьшаются. Это называется конусом, и величина конуса указывается (1¾ градуса) в американском национальном стандарте B2. 1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это разорвет фитинг с внутренней резьбой так же, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы. Поэтому резьбовые соединения меньшего диаметра легче разделить, чем резьбовые соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет 0,00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение обязательно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1

Уровни деформации и растяжения ПВХ Резьбовые соединения

(График 40 и 80)

Правильный способ сборки резьбового соединения из ПВХ — график 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту на несколько толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающий состав под давлением воды вдавливается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и упрочняющие пасты допускают появление утечек, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

Наконец, герметик не должен смазывать соединение до такой степени, что может возникнуть чрезмерное затягивание. Всем этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются ненадежными.Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Графика 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не влияет на уровни напряжения и деформации. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, номинальные характеристики всей системы должны быть снижены на 50 процентов.

Таблица 2

Максимальное номинальное статическое давление * для ПВХ типа 1120 при 73 ° F

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы. Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, так же как толстый лист стекла ломается по нанесенной на его поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

ПВХ фитинг типа резьбы

В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили включают стандартную V-образную резьбу, контрольную резьбу и резьбу ACME.

Стандартная «V» резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по выступу или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Поперечная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают косые зазубрины на своих нитях как добавку прочности. Правда в том, что эти «контрфорс» резьбы все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам из-за отсутствия V-образной выемки.

Поворотные шарниры и соединения

LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», которые характерны для деталей с резьбой из ПВХ.

Резьбовой пластик в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя резьбовые термопластические системы не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по изготовлению резьбовых соединений в термопластичных трубах и фитингах должны соблюдаться и адаптированы из Института пластиковых труб:

1. Нарезать резьбу только на трубы с толщиной стенки, равной или большей, чем у трубы Списка 80.
2. Для труб из ПВХ и ХПВХ с номинальным давлением уменьшите номинальное давление трубы с резьбой до половины от давления трубы без резьбы.
3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
4. Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
5. Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица заводилась и двигалась перпендикулярно оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Однако иногда капля масла может попадать на резак. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
7. При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

Почему не работают резьбовые соединения

Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения. Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка натягивается на болт, гайка вращается свободно, и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не «свободно вращается», но обеспечивает сопротивление вращению или крутящему моменту.

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает зажимное усилие к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение — ключевая часть успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинения более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение плотного соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы.

Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до тех пор, пока не будет присутствовать зажимное усилие, коническая резьба будет «свободно вращаться», пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, различается диаметром. По мере того, как наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая деталь растягивается, в то время как охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, что герметичность соединения — это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

Диаметр шага

Это означает, что за каждый оборот после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

Шаговый диаметр — это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от отказа из-за чрезмерной затяжки.

Чтобы понять, почему самые высокие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для этого примера возьмем трубную резьбу диаметром 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

Обратите внимание, что растяжение на внешнем диаметре охватывающей части меньше, чем на делительном диаметре, что указывает на то, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть размером 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Поэтому с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу фитингов из ПВХ из строя. Если мы затягиваем соединение на 3,9 оборота от руки, мы превышаем прочность ПВХ и вызываем его растрескивание.

Правильный способ сборки резьбового соединения из ПВХ — Schedule 40 или 80 — затянуть вручную плюс один-два оборота, но не более. Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы из ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

(1788 фунтов на кв. Дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунта на квадратный дюйм

В таблице ниже показано напряжение на виток, число оборотов до отказа и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

Как же, спросите вы, правильно сделать соединение пластмассового фитинга? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ^® , уменьшают трение, они будут маскировать нагрузки и напряжения, прикладываемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопряженной резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать сопротивление, которое монтажник ожидает при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватываемого компонентов вместе.

Процедура изготовления герметичных соединений, которые не вызовут разъединение фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.
