Монтаж сэндвич-панелей. Раздел 2. Узлы, соединения, сопряжения кровельных сэндвич-панелей.
Монтаж сэндвич-панелей. Раздел 2. Узлы, соединения, сопряжения кровельных сэндвич-панелей.
Монтаж кровельных сэндвич-панелей производится на кровлях с уклоном до 6 градусов. Уклон необходим для естественного отвода влаги с крыши. Допускается и меньший уклон, но с герметизацией стыков и нахлестов панелей, так же необходимо установить большее число несущих прогонов, это повысит несущую способность панелей. Рекомендуемый минимальный шаг прогонов не менее 2 метра.
Перед выполнением монтажных работ с нижней плоскости панели удаляется защитная пленка. Монтаж сэндвич-панелей на кровлю ведется по порядку, начальную панель подвергают тщательной выверки согласно раскладке, только потом устанавливаются следующие. Крепление панелей саморезами производится в каждый прогон от конька вниз.
На длинных крышах, если нет возможности изготовить соответствующую панель, монтаж начинается со свеса кровли, то есть снизу.
Каждая последующая панель должна подрезаться с торца. Вырезается нижняя часть панели до верхней гофры на длину до 200 мм.
С торца, перпендикулярно ширине панели, накладывается каучуковый герметик. Так же герметик или силикон рекомендуется наносить вдоль стыков гофр. Место подрезки торца панели крепится саморезами в последнюю очередь.
По окончании монтажа, выполняются заключительные работы по заполнению пустот утеплителем или монтажной пеной и установка конькового элемента и нащельников. Под конек устанавливается коньковый уплотнитель. Теперь можно снять верхнюю защитную пленку.
Основные узлы, сопряжения и соединения при монтаже кровельных сэндвич-панелей.
Узел сопряжения кровельных сэндвич-панелей двускатной кровли
Узел сопряжения кровельных сэндвич-панелей односкатной кровли
Торцевое соединение кровельных сэндвич-панели со стеной
Продольное соединение кровельных сэндвич-панелей со стеной
Парапетное сопряжение стеновых и кровельных сэндвич-панелей
Узел сопряжения карнизный свес карнизное сопряжение со свесом панели
Узел сопряжения карнизный свес карнизное сопряжение со свесом листа
Карнизный свес кровельных сэндвич-панелей без выпуска панели
Карнизный свес кровельных сэндвич-панелей с боковым выпуском панели
Карнизный свес кровельных сэндвич-панелей с выпуском панели и подрезкой гофры

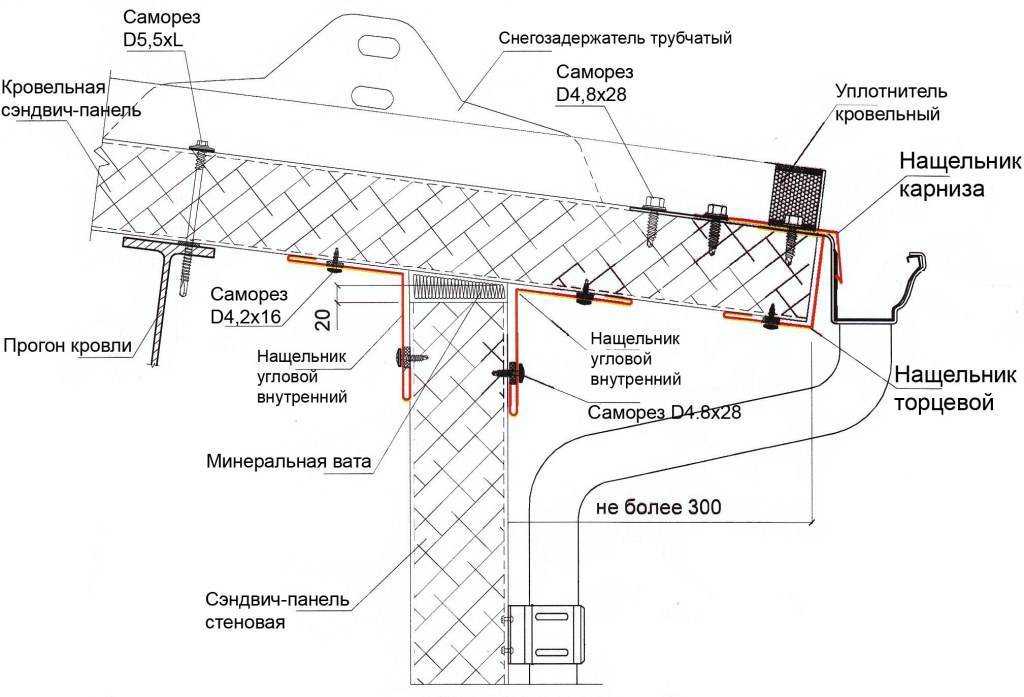

Узел кровли из сэндвич-панелей с организацией системы водостоков и водосливов водосточной системы
Монтаж сэндвич-панелей цена
Монтаж сэндвич-панелей цена включает в себя укладку сэндвич-панелей на кровлю, аренду спецтехники (преимущественно кран или манипулятор), монтаж доборных элементов и уплотнителей, нанесение герметика.
На стоимость монтажа сэндвич-панелей в первую очередь влияют все эти факторы.
Не путайте никогда с фактической стоимостью монтажа сэндвич-панелей тот факт, когда Вы звоните в «контору», а на другом конце провода говорят: «Стоимость монтажа сэндвич-панелей столько-то». Вполне вероятно, что за монтаж сэндвич-панелей цена за м2 будет соответствовать, но полная же цена за работу будет совсем другой. Цена за работу м2 включает в себя так же монтаж всех нащельников, уплотнительных лент и герметизирующих составов.
Поэтому полную стоимость монтажа сэндвич-панелей цена за 1 м2 можно узнать после предоставления полного проекта здания на завод изготовитель или в монтажную фирму.
Куда обратиться чтобы посчитать стоимость монтажа сэндвич-панелей и основные узлы сэндвич-панелей
Если Вам требуется рассчитать стоимость монтажа сэндвич-панелей и узнать цену, то звоните в компанию «Профпанель» по телефону (3452) 60-55-05 или приезжайте к нам по адресу: город Тюмень, Велижанский тракт, 5-й км, стр.
3. Имеются так же офисы компании в Сургуте, Омске, Перми и Екатеринбурге, смотрите раздел «Контакты».
Это был второй раздел инструкции по монтажу, первый раздел можно найти по ссылке: Монтаж сэндвич-панелей. Раздел 1: Транспортировка, разгрузка, способы крепления захватами
В третьем разделе мы опишем узлы и сопряжения стеновых сэндвич-панелей, поэтому подписывайтесь в наши соцсети из главной странице нашего сайта и следите за анонсами. Уже совсем скоро!
Кликабельные ссылки на разделы.
Монтаж сэндвич-панелей. Раздел 1: Транспортировка, разгрузка, способы крепления захватами
Монтаж сэндвич-панелей. Раздел 2. Узлы, соединения, сопряжения кровельных сэндвич-панелей
Монтаж стеновых сэндвич-панелей. Раздел 3. Узлы сопряжения стеновых сэндвич-панелей, технология, стоимость
к стене, на j фаску, к сайдингу, к лобовой доске, к крыше.
Методы крепления водостока
Неизбежный этап монтажа кровли – крепление водостоков. Недостаточно выбрать качественную систему от известного производителя, важно ее правильно установить. Только в этом случае можно рассчитывать на функциональность и декларируемую долговечность. Как крепить водосток?
Содержание
- Методы крепления водосточной системы
- Особенности монтажа водостоков
Методы крепления водосточной системы
При монтаже системы рекомендуется следовать инструкциям производителя. В ряде случаев водостоки уже включены в комплект кровельного материала и устанавливать их следует до начала укладки самой кровли. Если это не было сделано, возможно крепление водостоков после монтажа крыши.
Обратите внимание
Независимо от технологии крепления желоб должен располагаться под уклоном к воронке, с перепадом от двух до пяти миллиметров на метр.
Какие есть варианты крепления, и когда они применяются:
1.
Крепление водостока к стене осуществляется, если монтаж кровли уже завершен:
- Определяют точки размещения воронок. В этих местах устанавливают нижние кронштейны;
- Определяют места размещения верхних кронштейнов, устанавливают. На двухскатных крышах верхние точки (торцы желобов) будут располагаться на углах дома;
- Между крайними кронштейнами натягивают леску и по ней устанавливают остальные. Шаг зависит от материала водостока и составляет от 0,5 до 0,9 метра.
2. Если все работы по отделке дома уже завершены – кровельное покрытие есть, стены обшиты – может потребоваться крепление водостока к сайдингу.
Обратите внимание
Важно учесть особенность сайдинга – термическое расширение.
Крепежные отверстия в панелях следует делать немного больше, чем диаметр крепежных элементов. Жесткая фиксация может впоследствии привести к деформации панелей.
3. Крепление водостока к лобовой доске часто применяется для пластиковых систем.
Используются короткие крючья. Фиксация — монтажным пистолетом или анкерами.
4. Крепление коротких крюков водостока на j фаску выполняется (как и для сайдинга) с учетом термического расширения пластика: просверлить отверстия большего диаметра, чем размер метиза, и крепить крюк сквозь фаску к лобовой доске не жестко.
5. Как крепить водосток к крыше? Этот способ используется, если монтаж кровельного покрытия еще впереди. Кронштейны фиксируют либо на нижние доски обрешетки, либо прямо на стропильные ноги. Монтаж на крышу возможен с применением длинных крючьев.
6. Крепление водосточного желоба к сэндвич панелям осуществляется через облицовочные материалы. Если край панели обрезан:
- На открытый слой ППУ укладывают фасонный элемент;
- Жестко крепят к облицованному участку панели саморезами;
- Полости заполняют монтажной пеной;
- Соединения закрывают герметиком;
- И только после этого крепят кронштейн для водосточного желоба.
Наши работы
Монтаж водостока в Лианозово
Монтаж снегозадержаний в КП «Прованс»
Монтаж водостока на Волгоградском проспекте
Другие особенности монтажа
Крепление крюков водостока осуществляется метизами на глубину 6-7 сантиметров и больше. Высоту подбирают с учетом теплоизоляции: метизы следует крепить, не задевая слой утеплителя.
Как крепить воронку водостока, зависит от инструкции по установке конкретной модели. Частый вариант для металлических систем:
- в месте крепления в желобе сделать V-обрезный вырез. Расстояние до верхнего края желоба – 15 см, до торца – тоже не меньше 15;
- вставить воронку;
- надеть на трубу;
- завальцованной стороной закрепить в замке;
- отогнуть фиксаторы внутрь трубы.
Шаг крепления водосточных труб рассчитывают исходя из длины желоба:
- Считается, что на одну сторону длиной до 12 метров достаточно одной трубы. Располагаться она может на углу дома или посередине карниза;
- Если боковая сторона дома длинная, устанавливают две или больше труб;
Располагаться она может на углу дома или посередине карниза;
Обратите внимание
На каждый скат должна приходиться своя труба. Например, для вальмовой крыши потребуется четыре трубы, независимо от длины карниза.
Трубу крепят сверху вниз, начиная от воронки. Вертикальная часть располагается на расстоянии 3-8 сантиметров от стены (это зависит от глубины свеса). Места соединений фиксируют хомутами. Сливной элемент должен располагаться в 15-30 сантиметрах от земли.
Я советую обратиться по вопросу установки водосточной системы в нашу компанию. Желательно это сделать на этапе монтажа кровли. Если такой возможности нет, мы установим водостоки на уже построенный дом.
Наши услуги обойдутся недорого, мы выполним монтаж быстро, качественно, с гарантией.
Дополнительные материалы по теме
Металлические водостоки
Подробнее
О медных водосточных системах
Подробнее
Водосточные воронки для плоских кровель
Подробнее
Добавить комментарий
Крепление канализационных труб: характеристика и выбор соединительных элементов
Крепление канализационных труб – важный этап монтажа общекоммуникационных коммуникаций.
И нужен не только опыт, но и знание нормативно-технической документации для монтажа трубопровода с учетом всех норм.
В этой статье мы рассмотрим крепление канализационных труб: способы и аспекты, на которые стоит обратить внимание при монтаже.
Монтаж водосточной системы может быть скрытым (скрытый монтаж) и открытым (крепление труб к стене) в соответствии с п. 17.9СНиП 2.04.01-85. Но устанавливать водосточные системы можно не на всех объектах и типах помещений: конкретный перечень и существующие исключения указаны в пункте 10 раздела №17 вышеупомянутого нормативного правового акта.
Ниже перечислены преимущества скрытого монтажа:
- Экономия полезной площади;
- Эстетическая красота;
- Низкий риск повреждения.
Открытый монтаж имеет такие преимущества, как:
- Простая установка;
- Простота ремонта;
- Универсальность.
Скрытый монтаж требует штробления стен, что во многих случаях просто невозможно — например, если вы хотите монтировать водосточную трубу к сэндвич-панелям, или если вам необходимо установить водосточную систему в здании со слабым каркасным основанием.
Таким образом, открытый монтаж получил наибольшее распространение, и в данной статье мы рассмотрим именно открытый монтаж трубопровода.
Особенности установки. Крепление дренажных труб
Монтаж начинается с подбора труб и фитингов. Крепеж пластиковых труб и крепеж чугунных труб должны выдерживать рабочее давление и повышенное давление в соответствии со СНиП 2.04.01-85 п.10.1.
Надлежащие крепления канализационных труб обеспечивают правильную работу системы трубопроводов, поэтому перед монтажом трубопроводов необходимо ознакомиться с действующими нормами СНиП 2.04.01-85, в частности п.17, а также с расчетами, которые приведены в п.18 Следует отметить, что в зависимости от сложности проекта и его особенностей для крепления дренажных труб используются различные виды кронштейнов. Для надежной фиксации дренажного трубопровода чаще всего используются монтажные хомуты, которые выполняют несколько функций:
- Не допускать деформации конструкции под нагрузкой;
- Компенсируют тепловое расширение пластиковой трубы;
- Поглощение шума;
- Отрегулируйте расстояние трубы от стены или, если трубы крепятся к потолку, высоту монтажа труб.
Перед монтажом трубопровода необходимо начертить подробную схему трубопровода и произвести разметку. Это упростит работу и позволит выявить особенности конструкции.
Необходимо определить расстояние крепления трубопровода, которое зависит от типа и диаметра труб. Обычно крепление устанавливается не менее чем на 2 метра и на расстоянии до 15 сантиметров на изгибах или соединительных участках, где элементы трубопровода крепятся между собой. Эти стандарты представлены в СНиП 2.04.01-85, раздел 17.2.
Прямые участки трубопровода должны располагаться под углом для правильной работы дренажной системы. Величина отклонения зависит от диаметра трубы. Минимальное отклонение должно быть не менее 0,002, т. е. 2 см на метр (согласно СНиП 2.04.01-85, п. 11 9). Меньшее отклонение чревато застоем потока, а большее отклонение спровоцирует чрезмерно быстрый слив воды, при котором грязь просто не смоется.
Итак, монтаж внутренней водосточной системы делится на следующие этапы:
- Выбор материала трубы и вида ее монтажа;
- Расчет отклонения;
- Определение шага крепления;
- Выбор подходящих монтажных зажимов;
- Подготовка схемы трубопровода и маркировка.
На этом предварительный этап завершен. Далее вам предстоит выбрать крепеж, ведь именно они являются основными элементами в правильной работе системы.
Набор крепежных элементов для крепления дренажных труб
Специальные хомуты используются для крепления дренажных труб к стене или потолку. Хомут подбирается по диаметру трубы для жесткой фиксации, а если нужно сохранить осевое направление системы, то следует использовать хомут большего диаметра, который может компенсировать тепловое расширение пластиковых труб.
Расстояние между хомутами дренажных труб выбирают исходя из технических параметров (диаметр, расход и т.д.) в соответствии с действующими нормами СНиП. Так, чугунные трубы крепятся монтажными хомутами – на каждые 3 метра трубы по 2 хомута, которые фиксируются шпильками М8/М10. Пластиковые трубы крепятся монтажными хомутами, которые устанавливаются через 1 м (при диаметре трубы менее 63 мм), 1,5 м (при диаметре трубы 63-160 мм) и 2 м (при диаметре трубы более 160 мм).
мм) по горизонтали, а хомуты устанавливаются через 1,5 м (при диаметре трубы менее 63 мм) и 2 м (при диаметре трубы более 63 мм) по вертикали. При этом длина трубопровода не должна превышать 0,5 м, если трубопровод не проложен на сплошной основе, т.е. в местах поворотов и присоединения трубы к сантехническому оборудованию. Резиновая прокладка монтажных хомутов предотвращает передачу звукового потока через несущие конструкции.
Также во многих случаях используются консоли для поддержки труб. Двойная консоль выбирается для фиксации кронштейна стандартного диаметра стояка. Этот способ монтажа широко используется для монтажа в местах, где необходимо снизить нагрузку на стену, например, если труба крепится к сэндвич-панели для обеспечения большей жесткости и фиксации.
Существуют различные виды кронштейнов для монтажа дренажных труб, которые характеризуются оптимально низким коэффициентом теплового расширения и огнестойкостью.
Надлежащая установка изолированных металлических стеновых панелей
Изолированные металлические панели (IMP) являются идеальным решением для облицовки сборных металлических зданий.
Они доступны длиной до 50 футов, а также могут включать в себя условия соединения штабелей для более высоких зданий. Толщина панелей составляет от 2 дюймов до 6 дюймов с отличными значениями R примерно 7,5 на дюйм.
При использовании IMP со сборными металлическими зданиями необходимо учитывать следующие ключевые факторы:
Выравнивание конструкции – IMP довольно гибкие, но не такие гибкие, как однослойная облицовка. Типичное выравнивание конструкции для вертикально установленных панелей требует, чтобы прогон стены составлял ± 1/8 дюйма на 5 футов в любом направлении вдоль плоскости каркаса, ± 3/8 дюйма на 20 футов в сумме в любом направлении вдоль плоскости каркаса и ± ¾ дюйма от каркаса. самолет на любой высоте. Кроме того, опоры панелей должны доходить до внешних краев на всех концах панелей.
Неправильное выравнивание компонентов конструкции с этими допусками может привести к многочисленным проблемам, в том числе:
Трудности при зацеплении панелей
После прикрепления панели будут следовать контуру балочной системы.
По мере того, как следующая панель поднимается на место, зацепление может стать трудным или почти невозможным, поскольку исходная панель теперь сформирована структурным смещением. Обычно это приводит к тому, что установщик прибегает к неутвержденным методам принуждения последующих панелей к соблюдению смещения, например…
- Удары по панелям киянками, молотками, деревянными брусками и т. д.
- Использование «пойдем вместе» для принуждения к помолвке
- Использование чрезмерного крутящего момента на застежках-клипсах, пытающихся заставить панель соприкоснуться с опорными элементами конструкции.
Каждый из этих неправильных приемов может привести к долговременному повреждению панели, включая расслоение, термическое образование пузырей и перегибы панели. Правильно выровненная вторичная часть гарантирует, что панели будут зацепляться легко и без чрезмерного усилия, что приведет к наилучшему внешнему виду панели (плоская и с минимальными видимыми искажениями).
Существует несколько различных деталей для базовых условий:
Базовые детали: При проектировании выравнивания панели относительно кромки плиты полезно помнить основной принцип теплоизоляционных панелей. В коммерческом/промышленном применении стык наружной панели служит стенным водоотводным каналом. Другими словами, он переносит воду под действием силы тяжести вниз по системе панелей к нижней части стены.
Условие байпаса: Внешний край стеновых поясов выровнен с внешним краем плиты. Это позволяет панелям располагаться за пределами плиты у основания и обеспечивает наиболее эффективный способ отвода воды из системы стен.
Плита с насечками: там, где бетонная плита строится с помощью «ключевого паза». Это требует использования обратного оплавления для отвода воды из внешнего шва наружу и в сторону от стены.
Условие заподлицо: это когда стена опоясывает толщину панелей, так что внешняя поверхность панелей находится заподлицо с краем плиты.
Состояние байпаса
Состояние заподлицо
Плита с насечкой
Все детали основания чувствительны к правильному нанесению бутилового герметика. В частности, бутиловый герметик без пленки необходимо наносить на следующие участки:
- Между вертикальной задней ногой Z-образного оклада или базовой опоры и внутренней поверхностью панели (все детали основания)
- Между горизонтальной поверхностью плиты и нижней стороной Z-образного оклада для предотвращения попадания в здание дождя, переносимого ветром (детали плиты с насечками и заподлицо)
- Между базовым уголком/опорой и бетонной плитой (деталь выступа)
- Условия нахлеста для всех Z-образных отливов (рекомендуется 2 ряда герметика)
Класс отделки: Следует убедиться, что выбранная базовая деталь совместима с классом отделки. На фото ниже показано неподходящее состояние основания, когда нижняя часть панелей покрыта бетоном.
Это создает несколько проблем:
- Дренаж стыка наружной панели заблокирован, что приводит к скоплению воды в стыке. Эта конкретная ситуация привела к протечкам внутри здания.
- Металлическая обшивка панели не должна быть ниже уровня земли. Это приведет к преждевременной коррозии обшивки панелей и связанному с этим выходу из строя системы окраски.
Детали окна
Правильная установка отделки необходима для предотвращения протечек в области окон. В типичных деталях отделки используются двухкомпонентные накладки для головы и косяков и цельные накладки для условий порога.
Крайне важно, чтобы внутренняя часть двухкомпонентных планок была установлена до установки стеновых панелей. Бутиловый герметик без покрытия необходимо поместить между вертикальными ножками внутренней отделки и поддерживающими структурными С-образными балками, чтобы предотвратить попадание дождя, наносимого ветром, в проем.
