Кровельный профнастил: размеры листа и высота профиля

При покупке облицовочных материалов каждый руководствуется определенными требованиями к ним, которые в свою очередь формируются исходя из ряда факторов. Выбор кровельного профнастил с учетом его огромного ассортимента – задача непростая. При этом необходимо принимать во внимание не только геометрические параметры, но и тип защитно-декоративного покрытия.

На складах компании «КТ-Сталь» постоянно в наличии обширная номенклатура кровельного профнастила, купить который можно по доступным ценам. Предприятие осуществляет розничную и оптовую продажу материалов отечественного и импортного производства в необходимых заказчику количествах. Металлобаза является торговым представителем многих известных производителей и гарантирует высокое качество их продукции.

Типы полимерных покрытий профлиста

Описываемый материал отличается высокой стойкостью к неблагоприятным факторам внешней среды. Эти свойства профнастила кровельного обусловлены многослойным защитным покрытием, которое и обеспечивает надежную защиту для стального основания. В настоящее время производители используют для этих целей четыре разновидности полимеров:

• Полиэстер глянцевый и матовый. Сравнительно недорогой с красивой поверхностью, исключительно устойчив к выгоранию.
• ПВДФ (поливинилиденфторид). Обладает уникальными показателями стойкости к действию агрессивных химических веществ и жесткого ультрафиолета.
• Пурал. Отличает превосходными антикоррозионными свойствами и хорошей адгезией к металлическим покрытиям.
• Пластизол. Высокая сопротивляемость износу и истираемости в совокупности с дороговизной.

Тип полимерного покрытия профилированного листа указывается в сопроводительных документах. При выборе кровельного материала необходимо учитывать уровень агрессивности окружающей среды и собственные финансовые возможности. В нашей местности необходимо принимать во внимание возможность осадков с крупным градом, который вполне способен повредить недостаточно толстое покрытие.

Основные геометрические параметры

При закупках металлопрофиля исходят из проектных размеров кровли с учетом общей площади скатов и козырьков, а также нахлеста в стыках соседних листов. Максимальная длина выпускаемых панелей составляет 12 м, но транспортировка и любые манипуляции с ними практические невозможны. Соответственно разрезают на части удобные для доставки и работы.

Ширина профнастила зависит от типа и варьируется в пределах от 980 до 1850 мм. При расчетах потребного количества материала закладывается величина перехлеста соседних листов, что уменьшает их полезную часть на 40-80 мм в зависимости от типа.

В процессе подбора профлиста для кровли важна еще одна характеристика – высота и форма волны. При этом исходят из правила, чем меньше угол наклона и длиннее скат, тем больше должна быть упомянутый параметр. В качестве наружного покрытия для крыши используют листы с высотой гофры не менее 20 мм, а в некоторых случаях применяют несущие профили НК-75.

Характеристики кровельного профнастила и его основные виды

Содержание

Определение профнастила

Профилированным листом можно назвать любой строительный материал в виде листа или ряда с выраженным профилем. Под это определение попадёт и обычный шифер, и металлочерепица, и кровельные «клик-фальц» панели. Выпускаются ещё профилированные листы из ПВХ и поликарбоната, как прозрачные (светорассеивающие и светопропускающие), так и непрозрачные. Но обычно под профилированным листом (чаще профнастил) понимают материал из металлического листа. Металл применяется тоже разный. Это может быть медь, алюминий, но самый популярный — оцинкованная сталь.

Путём проката через станок создаётся профиль (гофр), обычно в форме трапеции или волны, с равным шагом. Профиль придаёт листу необходимую жёсткость. Чем выше профиль, и чем толще металл, тем большую нагрузку может выдерживать лист, но при высоком профиле сокращается полезная площадь листа. На кровле волна профиля не даёт осадкам проникать под материал.

При необходимости могут прокатываться рёбра жёсткости или капиллярные канавки для кровельных листов. Некоторые листы изготовляются с перфорацией, рельефной штамповкой.

Основные характеристики

Маркировка профнастила

Чтобы отличать модели профнастила, его маркируют. Нужная маркировка подбирается, исходя из расчётной нагрузки и сферы применения.

«С» — этой буквой маркируют профили исключительно для стеновых ограждений, с высотой гофры 8-44мм. Высота указывается сразу за буквой. Иногда в маркировке указана толщина металла, для «С» от 0,37мм. Материал с небольшой высотой и толщиной выгоднее, и будет хорошо смотреться на заборе или на стене сарая, где не нужна большая жёсткость.

«НС» — несущий, стеновой, для настилов и стеновых ограждений, средняя высота гофры 35-44мм, толщина от 0,5мм. Для кровель и несущих конструкций, где уже есть нагрузка на листы.

«Н» — для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий, от 57мм высотой и 0,7мм по толщине металла. Этот профиль используется уже не только на кровли и стены, но и в качестве опалубки.

На профнастил и его маркировку существует ГОСТ 24045-2016. Согласно ему, в маркировке, кроме высоты гофры и толщины металла, также указывается монтажная ширина, марка стали, тип и цвет покрытия на обеих сторонах. Маркировкой может показываться лицевая сторона материала.

Следует знать, что изготовитель профнастила может указывать любую свою маркировку.

Если маркировка не по ГОСТу, то, кроме высоты профиля, стоит всё-таки выяснить толщину металла и чем он покрыт. Ведь именно эти параметры повлияют на срок службы изделия. Обидно, потратив силы, время и деньги, обнаружить через пару лет, что материал начал ржаветь. А качество самого металла, напрямую зависит от его производителя. Значит, перед покупкой надо убедиться в гарантиях, которые он предоставляет, и тут стоит отдать предпочтение известным мировым лидерам. Профнастил как материал не настолько дорог, и разница между качественным металлом и дешёвым металлоломом не будет существенной. В любом случае низкая цена должна насторожить, если конечно материал не берётся, чтобы накрыть дрова или под опалубку дорожки.

Размеры профнастила

Каких-то стандартных размеров профнастила не существует. При производстве профнастила любой маркировки чаще всего используется металл одинаковой ширины в 1250мм. Из-за этого получается, что, чем больше высота профиля, тем уже становится его лист. То есть, лист с разным профилем будет разной ширины.

При продаже обычно всегда указываются общая ширина листа (это может быть нужным для транспортировки или хранения) и полезная (рабочая) ширина, тот размер, который вы фактически перекроете листом с учётом перехлёста.

По длине профнастил может быть как любых готовых размеров, так и производиться под заказ, вплоть до 14-ти метров и даже больше. Длинные листы хороши тем, что позволяют перекрыть площадь без стыковки, но могут быть очень неудобны при транспортировке и подъёме. Нужно учитывать ещё, что такие листы будут сильно менять геометрию при нагреве, а это приводит к ослаблению крепежа и появлению звуков (потрескиванию).

Виды профнастила

По профилю

Весь выпускаемый профнастил можно поделить на три основных вида профиля для крыши.

Волна — плавный изгиб позволяет экономить на полезной площади, покрываемой материалом, но прочность и несущая способность такого вида невысокая. Идёт в основном на облицовку стен, на заборы, реже на кровлю, во всех случаях, когда материал не испытывает нагрузок или они очень малы.

Трапеция — самый популярный вид профиля. Оптимальная форма для сохранения баланса прочности и полезной ширины листа.

«П»-образный — гофр в виде буквы «П» самый неэкономичный и обычно используется в стеновых конструкциях. Отсюда название — «кассетный».

ГОСТ 24045-2016 также устанавливает, что ширина полок гофров в одной плоскости не может отличаться более чем на 2мм, а их шаг должны быть одинаковым. То есть, если продукция выпущена не по ГОСТу, следует удостоверится в точности и этих параметров.

Для увеличения несущей способности листа при прокате профиля могут изготавливаться и рёбра жёсткости. На видах профнастила для кровли часто выполняются капиллярные канавки. Их назначение — отводить конденсат и попавшую влагу в месте перехлеста листов.

Ряд моделей профлиста выпускается с перфорацией. Она может быть различной формы (круглой, прямоугольной и т.д.) и занимать собой как весь профиль (сплошная перфорация), так и отдельные его части. Такой профлист пользуется спросом при создании конструкций с шумопоглощающим эффектом, в декоративных (отделочных) работах и при необходимости обеспечить вентиляцию частей здания, например, при устройстве карнизных соффитов.

Рельефная штамповка профнастила применяется на моделях, предназначенных для опалубки. Рельеф увеличивает сцепление листа с бетоном.

В зависимости от сферы применения

Не каждый материал может похвастаться такой широкой сферой применения. Материал можно увидеть как на дачных участках, так и при возведении огромных небоскрёбов. Кузова некоторых моделей автомобилей и самолетов выполнялись из гофролиста. Сегодня ряд технологий в строительстве основаны исключительно на применении профнастила.

Заборы, ограждения. Профнастил с успехом вытеснил деревянные доски с заборов. Он легче, прочнее, его не надо постоянно красить. Возвести ограждение можно очень быстро. Для заборов подходит профиль с небольшой волной и из тонкого металла, обычно с маркировкой «С». Всё чаще устанавливаются листы, окрашенные одинаково с двух сторон, чтобы и вам, и соседям было приятно на него смотреть. Пользуются спросом модели с декоративной вырубкой, имитирующей те же доски, и с «принтами», рисунками под камень, дерево, кирпич. Ворота и калитки из профнастила можно увидеть даже в кирпичных, основательных заборах.

Стены, фасады. Материал отлично подходит для облицовки фасадов. Особенно популярен при возведении складов, гаражей, производственных зданий. Бытовки могут быть сделаны целиком из профнастила. Незаменим материал при производстве морских и прочих контейнеров. Многие ангары и склады делаются практически полностью из профилированного листа, где его прокат в виде арки заменяет строению и стены, и кровлю. В зависимости от назначения в этой сфере применяется профнастил самой разной маркировки.

Несъёмная опалубка, несущие конструкции. В случае необходимости устройства межэтажного перекрытия или фундамента, использование профнастила под опалубку для бетона — это стандартное решение при строительстве. Несущие каркасы строений, основа под кровлю, тоже область применения профнастила. Обычно в этих целях используется материал с высоким профилем и маркировкой «НС», «Н», усиленный рёбрами жёсткости, часто с рельефной штамповкой.

Сэндвич-панели. Отдельно стоит выделить применение профнастила при производстве сэндвич-панелей, строительного материала из утеплителя, сжатого двумя профлистами. Такие элементы используются как при возведении стен модульных зданий, так и при устройстве кровли. Их применение прилично сокращает сроки строительства, а значит экономит деньги.

Карнизы, соффиты. Как и с заборами, профнастил сменил деревянную вагонку в этих элементах зданий. Перфорированный металл с низкой высотой гофры легче, очень просто монтируется, выглядит эстетично, не меняет геометрию из-за изменений влажности воздуха, не требует ухода и покраски. Конкурирует в этой части он только с пластиковыми соффитами, выигрывая у них за счёт меньшего температурного расширения и намного большей стойкости к температурным перепадам и к ультрафиолету. Хорошо смотрятся на карнизах модели с «принтами» под дерево.

Внутренняя, декоративная отделка. Потолки, стены помещений тоже могут быть отделаны профнастилом. Применяются чаще виды с низким профилем, с перфорацией.

Шумопоглощающие конструкции. Ещё одна сфера применения профнастила. Материал активно применяется для создания сооружений-экранов, которые защищают от шума железных и автодорог, аэропортов и производств. Панели профлиста с перфорацией могут устанавливаться в тоннелях, шахтах и помещениях с оборудованием (насосные, лифтовые, вентиляционные и т.п.), где они также эффективно гасят звуки.

Кровля. В качестве недорогого и надёжного кровельного материала профнастилу нет равных. На небольших площадях, на дачных домах обычно используют профлист с высотой от 20 до 40мм. Здесь надо соблюдать баланс между высотой профиля, дающей прочность, и полезной площадью листа. Высокий профиль к тому же усложняет устройство примыканий, коньков, ендов.

Профили от 35мм высотой могут применяться на больших площадях с очень редким шагом обрешетки, особенно при наличии рёбер жёсткости. На огромных площадях крыш промышленных и складских зданий высокие профили могут устанавливаться на металлическую обрешетку с шагом вплоть до четырёх метров. Такие профлисты могут служить и прекрасным основанием под кровельный пирог на рулонных кровлях.

По типу защитного покрытия

В основном профнастил производится из стального листа. Чем толще металл, тем прочнее будет материал. Сталь тоньше 0,5мм можно использовать исключительно на временных сооружениях или заборах. Но любую сталь необходимо защитить от коррозии.

Самый распространённый способ — цинкование. Чем больше слой цинка, тем долговечнее материал. Особенно важен этот параметр для влажных районов. Обычно цинкование производят горячим методом, и в таком случае продукция дополнительно не маркируется.

Из других способов защиты можно встретить электролитическое (гальваническое) цинкование с маркировкой «ЭОЦМ», алюмоцинковое (цинкалюминиевое) покрытие (маркировка «АЦ»), алюмокремниевое («АК») и алюминевое («А») покрытие.

Для дополнительной защиты и красивого внешнего вида дополнительно на материал может наноситься полимерное покрытие. Тут хочется предостеречь тех, кто планирует купить оцинкованное покрытие и затем покрасить. Делать этого не стоит. Качественнее, чем на производстве, металл не покрасить, и выгода будет сомнительной, а результат удручающим.

Полимерные покрытия разнообразны, и они все отличаются по стойкости к механическим повреждениям, стойкости к ультрафиолету и к выгоранию цвета. Поверхность после нанесения может быть гладкой или матовой, текстурированной. Гладкое немного дешевле, а матовое дольше держит цвет и лучше скрывает возможные неровности плоскости материала за счёт отсутствия бликов.

Основная палитра цветов — это известный стандарт RAL. На заборы, стены, карнизы выпускается профнастил с декоративным рисунком — «принтом».

Для профнастила популярным покрытием является полиэфир (полиэстер), как самое недорогое, но при этом достаточно качественное покрытие. В случаях, когда необходимо смонтировать материал с большей долговечностью или стойкостью к механическим повреждениям и царапинам, предпочтительнее профнастил с полиуретановым покрытием.

В тех случаях, когда лист будет виден с обеих сторон, можно приобрести материал с двусторонним покрытием. Это важно на заборах, воротах, иногда на навесах.

Профнастил как материал для скатных крыш

Если вам нравится внешний вид профнастила, то лучшего кровельного материала вы не найдёте. Все остальные либо обойдутся вам дороже, либо прослужат значительно меньше.

Лёгкость и при этом прочность профиля позволяет использовать несплошную обрешетку, к тому же не так строго вымеренную, как для черепицы. В случае отсутствия капиллярных канавок, нахлёст волны возможен как по левой стороне листа, так и по правой. Материал можно вращать как угодно, поэтому на сложных кровлях отходов часто меньше, чем на металлочерепице. Возможно изготовление арочных, дуговых профилей.

Профнастил легко уложить самостоятельно, а скорость и простота его монтажа благоприятно сказывается и на цене работ, если вы решили пригласить бригаду. Высокие профили резать сложнее, и вероятность задувания снега в места примыканий и конёк в таком случае выше — это следует учитывать при выборе. Как любой металл с полимерным покрытием профнастил категорически запрещается резать абразивными дисками и инструментом типа «болгарки». Крепление осуществляется в подошву листа, по краям скатов шаг чаще, для защиты от срыва ветром, и в целом монтаж полностью повторяет способ укладки металлочерепицы, а во многом и проще. Надо учитывать, что в ряд листы могут соединяться только внахлёст, и не менее чем на 200мм. По возможности лучше использовать листы в длину ската, но слишком длинные листы материала могут претерпевать приличные расширения при нагреве, что может привести к разбалтыванию саморезов. При небольших уклонах перехлёст волн герметизируется или делается на две волны. Отнеситесь внимательнее к необходимости уплотнителей в ендовах и фартуках труб, а также к выбору дополнительных элементов, стандартные элементы могут по форме не подходить. Не стоит также использовать профнастил на сложных кровлях, особенно на малых уклонах.

Из недостатков профнастила как материала для крыши — это небольшая шумность, присущая всем металлическим кровлям; конденсат; крепление в подошву листов, в месте наибольшего стока вода; сложность обслуживания кровли и передвижения по ней. Установка нужного теплоизоляционного слоя снизит шум. Конденсат отведёт гидроизоляция, или можно приобрести профлисты со специальным покрытием снизу, которое не даёт конденсату собираться в капли, позволяя им выветриться. Качественные метизы, установленные согласно инструкциям, прослужат достаточно долго, а специальные системы безопасности помогут с обслуживанием, в котором металлические кровли сами по себе нуждаются достаточно редко.

Многофункциональность, распространённость, низкая цена, простота монтажа — эти факторы позволяют профнастилу пользоваться неизменным спросом, но в частном домостроении металлочерепица, как кровельный материал, всё равно у него выигрывает. Главное её преимущество — различные варианты профиля, красивый внешний вид, а кровля — одно из основных украшений дома, и поэтому чаще мы видим профнастил на кровлях и стенах хозяйственных, промышленных зданий или на заборах.

Вердикт

Профнастил — материал знакомый всем и каждому. Даже на любом маленьком строительном рынке вы без проблем его найдёте. Профлист с успехом используют, как профессиональные строители, так и обычные дачники. Он уже готовится справить свой двухсотлетний юбилей, и за это время проделал длинный путь от материала для быстрого строительства до незаменимой составляющей современных монолитных конструкций. Такая долгая жизнь профнастила и его популярность объясняются оптимальным сочетанием универсальности, его физических характеристик и цены.

Размеры листов профнастила и профлиста для забора — sdelayzabor.ru

Профилированный лист является одним из наиболее распространенных строительных материалов, применяемых для кровельных и отделочных работ, для возведения ограждений и строительства каркасных конструкций. Это гофрированные листы оцинкованного металла, которые могут иметь полимерное покрытие или обходиться без него. Зная размеры профнастила для забора, можно подобрать оптимальный вариант для конкретного вида работы.

Профлист — универсальный материал с широкой гаммой расцветок

Различные виды металлопрофиля отличаются многими параметрами. Обычно указываются такие размеры: высота гофры, общая ширина листа, рабочая ширина, толщина металлического листа.

Маркировка профлиста

Все виды профнастила подразделяются на 3 категории, в зависимости от предназначения. Они обозначаются разными буквами:

• С — профлист стеновой, предназначенный для всех видов облицовочных работ, а также для возведения ограждений. Отличается доступной стоимостью и надежностью. Волна приподнята на 4-44 миллиметра.
• Н -профлист кровельный. Способен выдерживать значительные давящие нагрузки. Высота гофры — более 44 миллиметра.
• НС — профлист универсальный, который можно применять для любых работ. Гофра может иметь подъем 35-44 миллиметров.

Нельзя говорить о том, что профлист разного назначения имеет стандартные размеры. Различные марки продукции различаются своими габаритами и другими характеристиками. Например, размеры профлиста для забора будут отличны от габаритов кровельного профнастила.

В качестве примеров разберем наиболее популярные и доступные типы металлического профиля, такие, как С8, С10, С20, С21, указав их особенности и размеры.

Размеры профнастила марки С8

Одним из наиболее экономичных вариантов считается С8. Он широко применяется для возведения временных конструкций, ограждений, обшивки стеновых поверхностей. Благодаря малой высоте гофры, С8 можно использовать для подшивки подвесных потолков. Листы не забирают пространство у внутреннего объема помещения. Небольшой вес листа С8 дает возможность использовать для его монтажа легкие деревянные каркасы. Тем самым уменьшается себестоимость строительства.

Для кровельных работ профилированный настил С8 не рекомендуется применять ввиду его недостаточной жесткости.

Размеры листа С8:

• Общая ширина — 1,2 метра;
• полезная (рабочая) ширина — 115 см;
• толщина металлического профиля — 0,4-0,8 мм;
• высота гофры — 8 мм;
• шаг волны между соседними ребрами — 115 мм.

Другие виды стенового профнастила допустимо использовать для кровли при соблюдении определенных условий.

Размер профлиста для забора марки С10

Это оцинкованный лист с небольшой высотой волны, позволяющий создавать сложные конструкторские и дизайнерские решения.

Сферы применения профильного листа С10:

• Отделочные работы на стеновых конструкциях.
• Материалом С10 обшивают здания внутри, изготавливают подвесные потолки.
• В качестве временных ограждений на стройплощадках и прочих объектах.
• Листы С10 используются для строительства заборов.

Если применять лист С10 в качестве элемента кровли, то необходимо обеспечить значительный угол наклона крыши. Это необходимо для того, чтобы избежать возможных весовых нагрузок в виде снега, которые могли бы продавить металлопрофиль.

Размер профлиста для забора С10

Размеры С10:

• Общая ширина — 1,16 метра;
• полезная (рабочая) ширина — 110 см;
• толщина металлического профиля — 0,4-0,8 мм;
• высота гофры — 10 мм;
• шаг волны между соседними ребрами — 100 мм.

Размеры профлиста марки С20

Размеры профнастила С-20

Это прочные листы оцинкованного металла, в разрезе имеющие форму трапеции или волны. Применяется в самых различных областях строительства:

• Для кровельных работ. Шаг обрешетки при использовании С20 должен быть не более 40 см.
• С20 применяется для изготовления сэндвич-панелей.
• Изготовление жестких конструкций. В качестве основы, для монтажа С20, должен использоваться усиленный профиль.
• Обшивка стен зданий, гаражей, ангаров, мастерских и прочих построек.
• Обустройство перегородок внутри зданий.
• С20 применяется для изготовления надежных заборов.

Размеры листа С20:

• Общая ширина — 1,15 метра;
• полезная (рабочая) ширина — 110 см;
• толщина металлического профиля — 0,45-0,7 мм;
• высота гофры — 18-20 мм;
• шаг волны между соседними ребрами — 137,5 мм.

Размеры профлиста С21

Размеры профнастила C21

Это листы трапецевидного профиля. Стандартные длины листов составляют 6, 3 и 2 метра. Несмотря на то, что данный профлист относится к категории стеновых материалов, области его применения гораздо шире:

• Облицовка стен и фасадов зданий.
• Строительство заборов из С21 позволяет создавать долговечные и жесткие конструкции.
• С21 позволяет возводить легкие здания по бескаркасной технологии.
• Монтаж кровли, имеющей разреженную обрешетку. Панели С21 имеют высокую гофру, поэтому обладают повышенной несущей способностью. Используется для любых уклонов кровли.
• Из листов С21 изготавливают качественные сэндвич-панели.
• Обшивка деревянных сооружений, павильонов, гаражей, хозпостроек.
• Из С21 возводят красивые и прочные заборы, в том числе ограждения для промышленных предприятий.

Размеры листа С21:

• Общая ширина — 1,051 метра;
• полезная (рабочая) ширина — 100 см;
• толщина металлического профиля — 0,4-0,8 мм;
• высота гофры — 21 мм;
• шаг волны между соседними ребрами — 100 мм.

Какой бы виды профлиста вы ни выбрали для своих нужд, вначале узнайте их размеры, чтобы изготовить конструкцию с минимальным количеством отходов. Приобретайте профнастил с запасом около 1 погонного метра, так как листы будут перекрывать друг друга. Возможно, потребуется запас и более 1 метра, если сооружается, например, длинное ограждение.

Кровельный профнастил — Dachpol

Кровельный профнастил

Кровельный профнастил TD8

• Высота профиля: 8 мм
• Общая ширина: 1215 мм
• Ширина покрытия: 1170 мм
• Длина листа: 500-5000 мм

Кровельный профнастил TD14

• Высота профиля: 12 мм
• Общая ширина: 1144 мм
• Ширина покрытия: 1115 мм
• Длина листа: 500-8000 мм

Кровельный профнастил TD15

• Высота профиля: 15 мм
• Общая ширина: 1190 мм
• Ширина покрытия: 1140 мм
• Длина листа: 500-7000 мм

Кровельный профнастил TD18

Профиль оснащен капиллярной канавкой для отвода воды.

• Высота профиля: 18 мм
• Общая ширина: 1166 мм
• Ширина покрытия: 1125 мм
• Длина листа: 500-8000 мм

Кровельный профнастил TD20

Профиль оснащен капиллярной канавкой для отвода воды.

• Высота профиля: 20 мм
• Общая ширина: 1130 мм
• Ширина покрытия: 1070 мм
• Длина листа: 500-8000 мм

Современные кровельные материалы с низким удельным весом, с большим выбором размеров, цветов и форм, позволяет получить индивидуальный эстетический эффект. Удобный, простой и быстрый монтаж с
низким углом наклона крыши – 9-12 градусов. Поэтому, в этом отношении металлочерепица и трапециевидные листы занимают лидирующие позиции с точки зрения использования в жилищном строительстве. Изготовлены
в соответствии с европейскими стандартами качества PN/EN.

Кровля устойчива к низким температурам и соответствует условиям Северной Европы, устойчива к холодных зимам.

Кровля устойчива к длительным периодам солнечного света летом, декоративные покрытия устойчивы к выцветанию в результате действия солнечного света.

Кровля устойчива к коррозии, которую вызывает влажность, хорошо отводит воду с крыши, герметичная благодаря дополнительным канавкам, отводящим воду из мест перекрытия листов.

Размеры профлиста для крыши — длина, ширина профнастила для кровли

Профнастил для кровли: размер имеет значение

Профилированный лист делается на специальном станке методом холодного прессования. Прокатывая стальной лист, станок формирует из него профиль, который может быть волнистым, прямоугольным или трапецевидным. Эти выступы увеличивают его несущую способность.

Универсальный стройматериал

Профнастил используется для возведения промышленных объектов, популярен он и в гражданском строительстве. Особенным спросом пользуется этот стройматериал у тех, кто строит собственный коттедж или скромный частный жилой дом, а также у дачников.
Популярность профнастила для кровли обусловлена целым рядом несомненных преимуществ этого строительного материала. Потребители по достоинству оценили его невысокую цену, малый вес, облегчающий монтаж, высокие эксплуатационные качества профилированного стального листа, его долговечность.
Сегодня это не просто лист профилированного железа. Листы профнастила имеют несколько слоёв защитных покрытий. Благодаря полимерным пластическим материалам профилированный стальной лист приобретает свойства, повышающие его долговечность, стойкость к неблагоприятным погодным условиям, улучшающие гидро- и звукоизоляцию. Его декоративное покрытие в виде самых разных цветов и оттенков делают привлекательным внешний вид кровли из профнастила.

↑ вернуться к содержанию

Разные марки – разные длина, ширина, толщина

Госстандарт регламентирует основные размеры кровельного профнастила. Сегодня прокатные станки могут изготовливать профлисты длиной 2, 3, 6, 12 и 14 метров. Поэтому у застройщика всегда есть выбор: подобрать такие профилированные листы, которые подойдут для кровли именно вашего дома.
Предпочтительнее, конечно, профлисты большой длины. Если скат крыши меньше 12 или 14 метров, то приобретая листы с длиной 12 и 14 метров, вы сделаете кровлю вообще без горизонтальных стыков, что существенно повышает её герметичность.
Для частника подобные размеры профлиста могут представлять проблему, поскольку для перевозки такого профнастила на объект нужен специальный транспорт. Чаще всего профилированные листы большой длины делаются на заказ. Как, впрочем, и листы меньшего размера. Конечно, листы профнастила можно легко резать специальными ручными инструментами для резки металла, получая таким образом лист подходящего размера. Но сегодня производители идут навстречу потребителям, изготавливая по заказу листы нужной им длины.
Профилированный стальной лист имеет, как правило, два показателя ширины. Если первый из них – чисто геометрическая величина, измеряемая обычной рулеткой, то второй показатель – это полезная, или рабочая ширина, учитывающая нахлёст.
Очень важная характеристика – толщина металлопрофиля. От этого показателя зависит прочность профнастила и долговечность кровли из него. Понятно, что чем выше этот показатель, тем надёжнее. Однако и цена такого профлиста выше. Да и стоимость работ по его монтажу увеличивается, поскольку вес толстого профнастила выше, чем у марок с меньшей толщиной, а значит, повышается трудоёмкость работ.
При этом надо учитывать и то, что тяжёлый профлист для кровли увеличивает нагрузку на стены дома, да и стропильная система должна быть более прочной, что дополнительно увеличивает нагрузку на несущие конструкции.

↑ вернуться к содержанию

По маркировке встречают…

Для выбора той или иной марки профлиста, расчёта его количества, необходимого для того или иного объекта, полезно знать отличия между ними.
По стандартной маркировке профлиста можно сразу определить его «специализацию». Буква С обозначает то, что это стеновой профнастил. Цифры рядом с ней указывают на высоту волны, которая может быть от восьми до двадцати одного миллиметра и больше. Используемый для облицовки стен, профнастил этой марки применяют и для строительства заборов и оград.
Профлисты с маркировкой НС означают несуще-стеновой. Это универсальный материал с дополнительными рёбрами жёсткости. Высота волны у него от двух до шести сантиметров. Буква Н указывает на то, что это несущий профнастил, повышенная жёсткость которого позволяет использовать его в качестве строительного каркаса: высота гофра – от шести до двенадцати сантиметров.

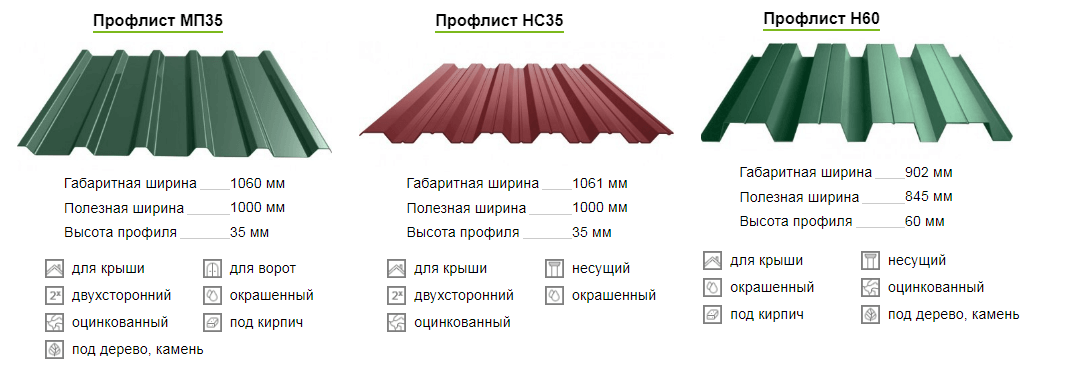

Для кровли частного жилого дома самый ходовой профлист марки НС35. Там, где снеговая и ветровая нагрузка выше, то можно и нужно применить материал с более высокой волной – до четырёх с лишним сантиметров.
Вообще размеры профлиста в качестве кровельного материала могут изменяться. Всё зависит от предназначения того или иного жилого строения, а также предпочтений и желания домовладельца.

↑ вернуться к содержанию

Н, С, НС и МП

Общая ширина профнастила С8 1,25 метра. Полезная ширина на 10 сантиметров меньше. Как видно из маркировки, высота волны равна восьми миллиметрам, толщина листа – 0,5-0,6 миллиметра. Это, пожалуй, самый экономичный материал, популярность которого обусловлена низкой ценой и высокими эксплуатационными качествами.
Монтаж кровли из профлиста С8 не представляет сложности для домовладельца, умеющего пользоваться рабочими инструментами. Рассчитать, сколько профнастила понадобится на кровлю, можно без особого труда.
Ширина профнастила С21 с трапецевидной формой профиля чуть больше метра – 1,05. Таким образом полезная ширина ровно 1 метр. Толщина листа от 0,4 до 0,7 миллиметра. Длина профлиста этой марки может быть двух, трёх и шести метров. Его используют для обустройства кровли, строительства лёгких построек, им ограждают строительные площадки, делают из него заборы. Он же может быть и основой сэндвич-панелей.
Под профнастил С21 обрешётку делают разреженной. Ширина перехлёстов минимальная. За счёт этого удаётся сократить время монтажа и снизить расходы на обустройство кровли из этого вида профнастила.
Под кровлю используют и профнастил С44. Его общая и полезная ширина такие же, как и у С21. Высота профиля 44 миллиметра, а толщина листа от 0,5 до 0,8 мм. Его используют для кровли с любым углом ската крыши. Шаг обрешётки – до двух метров. Кроме кровли, его применяют при строительстве практически тех же объектов, что и С21. Однако эта марка профнастила может использоваться как несъёмная опалубка и в качестве диафрагм жёсткости объектов каркасной конструкции. Профлисты С44 способны выдерживать значительные нагрузки.
У профлиста НС35 высота гофра, как видно из обозначения, – 35 миллиметров. Толщина листа такая, как у С44. Показатели общей и полезной ширины практически те же, что и у предыдущих двух марок.
Шаг обрешётки кровли при использовании этой марки может быть до 4,5 метра. Профнастил НС35 используется при возведении быстромонтируемых зданий и сооружений, каркасов, ограждений. Он подходит для обшивки гаражей, тех же рабочих бытовок, торговых павильонов.
Марка профлиста МП20 расшифровывается как металлопрофиль с высотой волны 20 миллиметров. Его общая ширина 1,15 метра, полезная – на пять сантиметров меньше. Толщина металлопрофиля 0,4-0,8 миллиметра. Эту марку выпускают в трёх модификациях – А (полимерное покрытие на лицевой стороне), B (полимерное покрытие на обратной стороне листа) и R (кровельный металлопрофиль). Первые два типа используют примерно так же, как и другие марки профнастила, а вот МП20 R – только для кровли.
Особенность профнастила марки МП40 в его универсальности. Он обладает большей жёсткостью, устойчив к коррозии, легко выдерживает большие механические нагрузки.

размеры листа и профиля, виды, технические характеристики

Современный профнастил – универсальный строительный материал, который пользуется достаточно большим спросом. Его используют и как основание для перекрытия и усиления строительных конструкций, как кровельное покрытие, облицовка стен и для многих других задач. Изогнутый в гофру металлический лист выглядит аккуратно, имеет простой и надежный профиль, окрашивается практически в любой цвет и до гениальности прост в монтаже.

И, если вы обратили внимание именно на этот материал, необходимо выбрать подходящий для нужной задачи вид. А для этого важно знать, какие нужны размеры листов профнастила, до какой меры прочные и с какой высотой профиля. И, в зависимости от этих важных трех параметров, профнастил делят на конкретные виды и типы, о которых мы вам сейчас и расскажем.

Самый большой ассортимент технических металлических листов сегодня представлен именно в виде профилированных и плоских листов.

Можно сказать, это один из самых лучших материалов для малоэтажного строительства, который замечательно подходит как для покрытия крыши, так и для строительства заборов, создания перекрытий и облицовки стен:

В качестве основания для современного профлиста используется тонколистный прокат с алюминиевым или цинковым покрытием, а процесс изготовления происходит по двум разным технологиям – ТУ 14-11-247-88 (ац) и ТУ 14-11-236-88.

Профилированные настилы (профнастилы, профлисты) представляют собой листовые гофрированные профили с повторяющимися по ширине листа гофрами различной формы. Они выпускаются путем холодной гибки тонкого холоднокатаного листа.

Такое покрытие неспроста называют многофункциональным строительным материалом. Все дело в наличии разных видов, которые отличаются по условиям применения, форме профиля и толщине металла. Варьируется толщина металла в профлисте от 0,35 до 0,9 мм, а ширина – от 600 мм до 1150. В заводских условиях высоту волн делают от 20 до 130 мм, о чем и говорит специальная маркировка на упаковке. Длина листа чаще такая, какую предпочитает конкретный производитель или специально заказывает покупатель.

Ценят такую кровлю за такие качества:

• Легкость. Вес квадратного метра профнастила от 3,9 кг до 24,1 кг. Благодаря этому есть возможность значительно уменьшить объемы несущих конструкций, и нет необходимости в серьезной опоре.
• Антикоррозийная защита и возможность декоративного покрытия. Самая лучшая продукция от ведущих производителей имеет срок службы 45 лет.
• Возможность многократного использования, чего нельзя сказать о мягкой кровле.
• Большой выбор крепежных элементов и их расцветок.
• Поддатливость механической обработке. Профнастил режется и сверлится обычными строительными инструментами.

К слову, профнастил часто сравнивают с металлочерепицей как материал, схожий по процессу изготовления и эксплуатации. Та же основа, тот же холодный пресс, только вид другой. На самом деле между ними – огромная разница! Все дело в так называемых «мертвых зонах» металлочерепицы, из-за которой ее сложно разрезать. Например, если заранее не заказать нарезку покрытия в заводских условиях по определенному проекту, то не избежать большого перерасхода. Кроме того, отдельные куски металлочерепицы довольно сложно стыковать между собой, чтобы добиться ровного и герметичного шва, а вот с профнастилом все куда проще.

И, наконец, у такого кровельного покрытия прекрасная механическая прочность и изгибная жесткость вдоль гофр. И это не пустой звук: такие технологические качества позволяют строить безопасные и долговечные конструкции. Поэтому подведем итог и назовем три главных качества профнастила: долговечность, пожаробезопасность и экологичность.

А обыватели ценят этот материал для частного строительства за цену, экономичность, простоту и удобство монтажа. Давайте посмотрим глазами практика: листы легкие, удобные, режутся обычными ножницами по металлу, их легко хранить и перевозить. С установкой профнастила справится любой домашний мастер, достаточно только почитать полезные советы на нашем сайте. Кроме того, в процессе ремонта покрытия из профнастила несложно заменять его отдельные фрагменты и даже использовать старые – повторно для новой крыши.

Вот познавательный видео-ролик на эту тему:

Современный профнастил производят методом холодного проката из качественной оцинкованной стали. Цинк здесь необходим, ведь он хорошо защищает от воздействия внешней среды, но дополнительно его нужно защищать полимерными покрытиями. Современные покрытия обеспечивают не только привлекательный внешний вид, но и значительно улучшают его механические показатели, защищают от атмосферных воздействий и придают долговечности.

В основном это либо оцинковка, которая замечательно защищает от коррозии, либо алюмо-оцинковка, когда лист покрывается смеси цинка и алюминия. Это – более экономичный вариант покрытия, но и менее прочный. Дело в том, что дешевый алюминий уменьшает защитные свойства профнастила. Вот почему такие листы дополнительно покрываются еще один декоративным слоем, например, полиэстером.

А самый бюджетный профнастил, который часто встречается на отечественном рынке, выпускается вообще без цветного покрытия. Мало того, что у него непрезентабельный вид, но и качество материала низкое. Но для создания перекрытия для больших площадей эстетика не нужна, а вот невысокая стоимость – в приоритете. Немногим отличается от такого варианта оцинковка с добавлением кремния, но все-таки получше.

Изготавливают профнастил со специальным полимерным покрытием. Ведь без покрытия оцинкованный лист быстро изнашивается, и его постоянно нужно очищать от грязи и ржавчины. Поэтому для крыши – это не вариант, и лучше отдать предпочтение профилям с внешним слоем из пурала и ему подобных покрытий.

Сам цвет покрытия важен не только в качестве эстетического аспекта, но и для дизайнеров. Например промышленное здание нужно выдерживать в выбранном корпоративном стиле.  И цветное полимерное покрытие также имеет виды:

• Глянцевый полиэстер, который замечательно выглядит и хорошо защищает от коррозии. Его часто используют для профнастила наружной отделки стен и фасада. Полиэстера достаточно для того, чтобы он сопротивлялся возникновению коррозии и не обязательно, чтобы был стоек механическим повреждениям, которых там мало. Поэтому такие профлисты часто заказывают для промышленных зданий, которые обычно имеют больше одного этажа. Но если вы выбираете профнастил для отделки собственного дома, подумайте о том, что ветром будут разносить ветки и прочий мусор, а поэтому царапины здесь более вероятны и не стоит экономить.
• Пурал – более дорогое покрытие. Его изготавливают на основе полиуретана и полиамида. Обеспечивает высокую надежность и замечательную стойкость к ультрафиолетовому излучению и низким температурам. Для кровельного профнастила лучше и не найти.
• Пластизол – самое прочное из всех видов покрытия, толщиной 200 мкм. В его основе поливинилхлорид, и в заводских условиях на такой покрытие наносится рельефное тиснение с насечкой, для особо сложных климатических условий.

Реже встречается на профнастиле такое покрытие, как акрил, поливинилхлорид PVC и PVDF, у которых также есть свои преимущества:

Если мы говорим о кровле, решающее значение имеет толщина цинкового покрытия и метод его нанесения. Если такового будет недостаточно, любые царапины на крыше приведут к быстрой коррозии. Также важен вид проката, который влияет на долговечность будущей крыши:

Современный профнастил продается с разными размерами листа и формой профилирования. Подобрать профнастил конкретно для кровли несложно, возьмите на вооружение простой принцип: чем выше гофра, тем прочнее будет кровельное покрытие.

Но, если подходить к делу со всей ответственностью, сначала рассчитайте нагрузки будущей крыши и только потом смотрите, насколько соответствует выбранная толщина металла и высота профилирования таким параметрам.

Итак, сегодня профнастил выпускается с такой формой гофры:

1. Волнистая, которая имеет поперечное сечение в виде синусоиды. Волнистая форма самая ранняя, она появилась в конце XIX веке. Такая крыша из профнастила имеет особенно эстетичный внешний вид, который так ценится дизайнерами. Сами волны представляют собой синусоиды или более сложные по форме сопрягающиеся окружности.
2. Трапециевидная, которая обеспечивает профнастилу максимальную жесткость и несущую способность. Такая форма металлического прокатного листа появилась в 20-х годах уже XX века. Профиль в виде трапеции оказался на практике более прочным, с высокой несущей способностью и удобством монтажа. И до сегодня это – самая популярная форма профнастила, который выпускается с высотой гофры от 2 до 208 мм.
3. Кассетная, с сечением и формой гофры виде буквы «П», которая замечательно подходит для укрепления стеновых конструкций. Профлисты с такой формой появились сравнительно недавно и предназначены конкретно для применения в конструкциях стен.

Посмотрите, как визуально отличаются эти виды:

Также различна высота профиля профнастила: это 12, 14, 18, 20, 30, 35 и даже 65 мм. На самой упаковке профнастила указывается высота его профиля. Главное требование к этому параметру – чтобы листы были жесткими и достаточно высокими. И чем выше профиль, тем будет жестче сам профнастил, в чем и секрет. А вот низкий профиль, до 12 мм чаще используется уже для хозяйственных построек.

Вам будет интересно узнать, что у профнастила есть определенная связь между размерами листа, профиля и высотой гофры. Например, листы с высотой от 30-55 мм имеют толщину пределах 0,25 до 0,5 мм, а листы с высотой 12-20 мм от имеет толщину от 0,5 мм.

И, наконец, отличается также профнастил наличием канавок. Например, когда будете укладывать листы внахлест, и у них есть капиллярная канавка, она должна оказаться под листом – это дополнительный элемент, который поможет выводить влагу с крыши.

Современный профнастил востребован в строительстве и архитектуре, и особенно ценится в быстровозводимых технологиях. Его применяют не только для обустройства крыш, но и для отделки стен, фасадов и много чего другого, и такой профлист более тонкий, чем это необходимо конкретно для покрытия кровли.

Вот почему так важно разбираться в его видах:

Если детальнее рассмотреть сферу использования профнастила, его изготавливают для таких сфер:

1. Стеновой профнастил используется для обшивки стен и облицовки различных ограждений. Обычно высота профилирования у него не больше 20 мм.
2. Кровельный профнастил предназначен для покрытия крыши, от простых до сложных  форм. Стандартная высота гофры – 20-45 миллиметров.
3. Несущий профнастил с высотой 45-160 мм выпускается специально для создания перекрытий складских и промышленных объектов.

Чтобы покупатели не путались, стеновой профнастил обозначают буквой «С», кровельный «СН» или отдельной аббревиатурой, несущий «Н», и еще есть отдельный вид профнастила с трапециевидной формой, которой обозначается буквой «Т».

Цифра, которая будет стоять рядом с основной буквой, означает высоту профиля, хотя некоторые производители дополнительно также могут указать толщину металла, вид покрытия и свою торговую марку:

Давайте рассмотрим каждый из видов по отдельности.

Стеновой профнастил: легкость и жесткость

Сегодня буквой «С» помечают все профили с волнообразной и трапециевидной формой высоты от 8 до 44 мм. Используют такие профили для стеновых ограждений, сэндвич-панелей, перегородок и заборов. Главная функция С-профиля – защитно-декоративная.

C8 – стеновой декоративный профнастил. Он имеет профиль высотой 8 мм, что считается самой подходящей рельефностью облицовки, и все благодаря малому периоду повторяемости. А жесткость листа достигается не формой профиля, а небольшим радиусом гибки листа и увеличенным наклоном боковых полок. Европейские аналоги – Т6 и Т8.

С10 уже включен в список профилированных листов, которые включены в ГОСТ 24045-94. Для изготовления этого вида используются не стандартные заготовки с шириной 1000 и 1100 мм, а необычные, с параметром 1250 мм. Благодаря этому листы получаются с толщиной от 0,35 до 0,8 мм. Именно С10 чаще используют для устройства заборов, имитирующие текстуру древесины и другие задумки современных дизайнеров. Также С10 – основной материал для сэндвич-панелей.

С13 – тонкая листовая оцинкованная сталь для крыши и стен. Этот профнастил активно используется в ограждении, облицовке, сборных панелях и конструкциях. Причем забор, благодаря повышенной жесткости, уже можно строить выше 2,5 м. Рабочая монтажная ширина таких листов – 1100 мм. И в этом случае уже разрешена цветная полимерная окраска с обоих сторон. Европейские аналоги – С15, Т14 и RAN-15.

С17 – более прочный профлист для забора и крыши, который дополнительно еще применяют для внутренней и наружной облицовки металлических зданий и ограждения участков от огня и молний. От предыдущих вариантов этот профлист также отличается еще наличием канавки для стока воды, которая случайно просачивается в стык соседних листов. Монтажная ширина С17 – 1090 мм. Европейские аналоги профлистов С17, 18 и 20 – Т18 и Т20, RAN-20, МП20.

Такое кровельное покрытие отлично смотрится на скатах простой формы, но имеет некоторые ограничения: минимальный угол наклона должен быть 14 градусов, за исключением некоторых видов профнастила, где допустимы и 8, и 9 градусов. А также есть специальный профнастил для практически плоских крыш с уклоном 3-4 градуса.

С18 – более-менее качественный профнастил с небольшими ребрами жесткости. Они устраняют главный недостаток, которым обычно страдает металлическая кровля – хлопанье плоского листа при каждом порыве ветра. Ради этого этот вид металлопрофиля наделили отличной стыкуемостью и плотной герметификацией узких гофр. Присутствует и канавка для стекания влаги. Монтажная ширина – 1150 мм. Аналог – финский профиль RAN-19R и «Орион».

Еще один вид С18 – С18 (волна). Как вы уже догадались, этот профиль отличается волнистой формой.  Это дает ему большой радиус гибки и, в то же время, слишком малую жесткость. Из-за этого – максимальная монтажная площадь не превышает 1100 мм. Аналоги: В18-1000, А18-1000, МП 18 и RAN-18R.

С20 – немного более крепкий вариант, чем предыдущий. Аналоги: Т20 и RAN-20.

С21 – это стеновой профиль, который соответствует ГОСТу 24045-94. У него правильная, похожая на соты трапециевидная структура. Она придает изделию универсальности в использовании и качество в стыкуемости. Монтажная ширина – до 1000 мм.

НС35 – это один из самых популярных металлопрофилей для стен, ограждений и кровель хозяйственных построек. Ребра жесткости здесь имеют глубину 7 мм. Благодаря этому такой профлист подходит для обустройства несъемной опалубки и покрытия с обрешеткой до 1,5 м.

НС44 и для покрытий, и для стен, и для ограждений. Изготавливают его из листа шириной 1400 мм и по прочности, которая соответствует профлисту Н114 с шириной 750 мм. Укладывают такое покрытие на шаг обрешетки до 2,5 м.

Еще один вариант – НС44 ТУ, как имитирующий аналог НС44-1000, где для внешнего сходства также есть ребра жесткости на широких и узких полках. Но здесь заготовка меньше по ширине, благодаря чему периоды профиля уменьшены с пяти до четырех, уменьшен также угол наклона у боковых полок, а размеры – у широких и узких.

С44 изготавливается по ГОСТу 24045-94. Здесь нет дополнительных ребер жесткости, а рельефные линии выглядят аккуратно и просто. Монтажная ширина – 1000 мм, и такой профлист используют для стен, кровли и облицовки стен. Укладывать такие листы можно на обрешетку с шагом 2 м.

Несуще-стеновой профиль: пограничные значения

Отдельный вид профнастила – с пометкой «НС». В какой-то степени он слишком хорош для обычной отделки стен и слабоват для того, чтобы из них делать перекрытия. Но есть много сфер, где как раз такие и нужны: высокие сплошные заборы, стеновые ограждения и даже некоторые кровли.

Н750 – несущий профнастил. Благодаря тому, что он включен в ГОСТ 24045-94, его успешно применяют даже малоопытные проектировщики. Единственный недостаток этого вида – в отсутствии нужной для него рулонной заготовки 1100 мм.

Н900 – более прочный листовой металлопрофиль, который заводы сегодня производят по своим техническим условиям. Его разрешено укладывать на шаг обрешетки, который не превышает 3 метров.

Несущий профнастил: прочность и толщина

Для устройства конструкции междуэтажных перекрытий применяют профлисты с гофрой высотой от 57 мм. Если пролеты более 3 метров, то выбирают гофру от 57 до 75 мм, если больше – тогда от 75 мм и толщину профнастила 0,7-0,8 мм. Выпускается такой профнастил с дополнительными ребрами жесткости, для более высокой несущей способности.

Несущий профнастил применяется для междуэтажных перекрытий, армирующей несъемной опалубки, опорной конструкции и, конечно же, кровли. Кроме того, такие листы используют также как элемент несущей конструкции каркаса дома или здания:

Н60 – гнутый листовой профнастил для несущих конструкций под мягкую кровлю, несъемной опалубки и обустройства металлической кровли. В качестве основы берется оцинкованный лист шириной 1250 мм, у которого марка проката не ниже 220. Устанавливается также на опорах не шире 3 м. ГОСТ – 24045-94. Его аналог, изготовленный из конструкционной заготовки, сегодня используют как замену Н57-750, которую считают менее надежной.

Н75 – самый ходовой профнастил, который активно применяют в стальных конструкцию для любых климатических зон. Его можно укладывать даже на обрешетку, которая установлена с шагом до 4,5 м! А изготавливают Н75 из рулонного проката марки 220-350 по ГОСТу 52246-2004.

Н114 – металлопрофиль, который используется в качестве перекрытия. При ширине 600 мм Н114 обладает самой большой несущей способностью среди других стальных настилов. Производят его из стали толщиной 0,7-1,0 м и шириной 1250 мм. Подходит также для несъемной опалубки.

Его подвид Н114 750 при ширине заготовки 1400 мм значительно ограничивает возможности применения такого профнастила и увеличивает ширину перекрытия одним листом, куда больше, чем Н114-600. Еще у Н114 – самая высокая трапециевидная гофра, параметры которой определяет стандарт ГОСТ 24045-94. Благодаря этому такие листы уже укладывают при шаге опор до 6 м. Аналог Н114 – RAN-113.

Н153 – это несущий профлист европейского качества, иначе называемый «европрофилем». Для него допустимый шаг обрешетки – до 9 метров! Вот почему он применяется и для кровли, и для обустройства междуэтажных перекрытий, и тогда, когда нужна максимальная несущая способность, но без серьезного увеличения веса всей конструкции. Аналоги: Т150.1 и RAN-153, который выпускается только в белом цвете.

Н158 – самый высокий и прочный европрофиль, который выпускается в России. Его производят по европейским нормам. Аналог для Н158 750 – Т.160.1.

К слову, у несущего профнастила есть два подвида: несущий и самонесущий. Несущий нужен при строительстве бассейнов и в другом частном строительстве, а самонесущий используется на крупных промышленных объектах.

Давайте подведем итог: современный профнастил выпускают разной толщины, покрытия и ширины листа. И для каждой своей задачи подходит свой тип и вид. Важно только приобрести продукт действительно с теми параметрами, которые были заявлены, а так бывает не всегда.

«Кустарный» профнастил на практике может оказаться тоньше, чем нужно, и менее защищенным от коррозии. Стоит ли говорить, какими проблемами в будущем это обернется? Особенно, когда речь идет о перекрытии.

От того, в каких именно условиях производится профнастил, и какой контроль происходит за его качеством, зависит точность геометрии профиля, и надежность стыковки предыдущей сборки листов, и будущая прочность их сцепления. Обычно крупные производители ищут хороших поставщиков металла и выдают на свою продукцию нормальный сертификат, который вы, кстати, можете потребовать у продавца.

Подойдите к вопросу выбора профнастилаответственно, и он прослужит вам многие годы!

размеры листа и цена на популярные марки

При большом разнообразии кровельных материалов профнастил для крыши весьма популярен. Размеры листа и цена тесно взаимосвязаны. Предлагаем разобраться с преимуществами данного материала, существующими разновидностями, особенностями выбора и расчета.

Надежная кровля с продолжительным сроком эксплуатации

Читайте в статье

Область применения профилированного настила для крыши

Металлопрофиль для крыши используется при устройстве кровли на объектах различного назначения. Его можно увидеть на:

В зависимости от цены и размеров, профлисты для крыши также используются при установке заборов, монтаже перекрытий, отделке стен.

Профнастил востребован при устройстве кровли на здания различного назначения

Преимущества и недостатки профнастила для кровли

Независимо от того, сколько стоит профлист на крышу, он пользуется устойчивым спросом. Это объясняется его неоспоримыми достоинствами:

• длительным сроком службы, достигающим полувека;
• простотой выполнения монтажных работ. При необходимости, монтаж профнастила для кровли выполняется собственноручно;

Монтаж можно выполнить своими руками

• оптимальными характеристиками защитного слоя, обеспечивающими скатывание грязи и снега с крыши;
• стойкостью к ультрафиолету;
• хорошими антикоррозионными характеристиками;
• универсальности. Цена и размеры листов кровельного профнастила делают возможным его использование при устройстве заборов;
• презентабельностью;
• экологичностью. При нагреве материал не выделяет токсичных веществ;
• небольшим весом, облегчающим выполнение монтажных работ и доставку материала к месту выполнения строительных работ;
• доступностью. Невысокая цена за лист профнастила для крыши позволяет приобрести данный материал семьям со средним доходом.

К недостаткам стоит отнести:

• значительный нагрев в солнечные дни;
• плохие звукоизоляционные характеристики. В дождливую погоду внутри дома слышны характерные звуки от упавших на крышу капель;
• непрофессиональный монтаж может привести к нарушению герметичности кровли.

В дождь внутри дома достаточно шумно

Виды профнастила для кровли: популярные марки

Для устройства кровли используется профнастил разного вида. К числу наиболее востребованных относятся:

• С8. Бюджетный материал, подходящий исключительно для кратковременного покрытия кровли;
• С21. Листы трапециевидной формы, монтируемые на разреженной обрешетке;
• С44. Профлисты с дополнительными ребрами жесткости. Может монтироваться на крышу зданий, кровля которых подвергается значительной эксплуатационной нагрузке;
• НС35. Может использоваться для устройства кровли с обрешеткой шагом до 4,5 м;
• МП20. Универсальный материал, жесткость которого намного выше, чем у С8. Может монтироваться в любую погоду.

Большой ассортимент открывает широкие возможности для выбора

Профнастил различается по типу защитного покрытия. Оно может быть:

• цинкованным. Самый доступный и распространенный вариант, однако оцинкованные листы отличаются непродолжительным сроком службы;
• алюмоцинковым, состоящим из алюминия, цинка и некоторого количества кремния. Профнастил с алюмоцинковым покрытием хорошо противостоит механическому воздействию;
• полиэстеровым. Доступный вариант, отличающийся повышенной стойкостью к воздействию ультрафиолета. Бывает матовым и глянцевым. Последний имеет меньшую светостойкость. Срок службы кровли может достигать 35 лет;
• пластизоловым (основа – поливинилхлорид). Для устройства кровли используется достаточно редко. Под воздействием солнечного света нагревается и быстро стареет;
• пураловым (основа – полиуретан). Выдерживает воздействие агрессивных веществ и солнечного света. Идеальный вариант для устройства кровли;
• ПВДФ. Долговечный, химически нейтральное покрытие.

Характеристики покрытия влияют на срок службы кровельного материала

Стандартные размеры и технические характеристики кровельного профнастила

При выборе кровельного профнастила следует ориентироваться на его размеры. Компании-производители предлагают материал с различными геометрическими параметрами. Предлагаем познакомиться со стандартными размерами, чтобы вам было проще выбрать нужные листы.

Размеры листов стандартизированы

Размеры профлиста для крыши: длина и ширина – главные параметры при расчете нужного количества

Для изготовления профнастила используется листовой прокат шириной 1250 мм. Окончательные размеры профлиста для крыши, его длина и ширина, зависят от конфигурации и высоты формируемого профиля и требований, предъявляемых к геометрическим параметрам материала. Так, С8 имеет полезную ширину 1,15 м при общей ширине в 1,2 м, а НС35 – 1 м и 1,06 м соответственно.

Длина готовых листов может достигать 14 м. Из-за увеличения транспортных расходов такой материал не приобретают, отдавая предпочтение листам длиной 2 м, 3 м или 6 м.

Полезная ширина всегда меньше общей

Толщина профнастила для крыши: основные размеры

Производители предлагают профнастил для крыши различной толщины. Для изготовления используются металлические листы толщиной 0,45 – 1,2 мм.

Внимание! Чем больше толщина, тем дольше прослужит профнастил и более надежен будет в эксплуатации.

Решая, какой толщины выбрать профлист для крыши, следует учитывать, что более толстый материал имеет более высокую стоимость и вес. В первом случае возрастают затраты на отделку крыши, а во втором – нагрузка на несущие конструкции.

Внимание! Не следует приобретать для кровли профлист большей толщины, чем указано в проектной документации: это может негативно отразиться на характеристиках стропильной системы.

Для листов большой толщины требуются прочные стропила

Форма и высота волны оцинкованного профнастила для крыши

Конфигурация предлагаемого производителями профнастила зависит от его вида. Высота гофры обычно составляет 35 – 44 мм. По сравнению со стеновым, оцинкованный профнастил для крыши имеет более высокий профиль для обеспечения своевременного отвода дождевой и талой воды.

Конфигурация волны может существенно отличаться

Виды и характеристики доборных элементов

Кроме самого профлиста для крыши необходимо приобрести ряд доборных элементов, цена и размер которых не зависят от параметров листа. Для работы понадобятся:

• коньковые планки. Производители предлагают изделия различной конфигурации для защиты и красивого оформления коньковой конструкции;
• доборы для ендов, состоящие из верхнего и нижнего элемента. С их помощью обеспечивается герметизация вогнутых углов и обеспечивается защита кровли от осадков;
• планки примыкания, включающие верхнюю и нижнюю часть. Позволяют соединить кровлю со стеной, дымоходом. Также используются при оформлении крыши, имеющей сложную конфигурацию;
• торцевые планки, помогающие защитить торцевые поверхности от негативных внешних воздействий;
• карнизные планки. С их помощью удается предотвратить намокание и запыление кровельных слоев;
• уголки. Могут быть внутренними и наружными. Прикрывают и удерживают торцевые участки профнастила в соответствующих углах;
• капельники. Позволяют своевременно отвести атмосферную воду в водосборную систему;
• снегозадержатели. При их наличии можно не бояться обвала большой снежной массы на прилегающую территорию.

Каждый доборный элемент имеет свое основное предназначение

Какой профнастил выбрать для крыши – рекомендации нашей редакции

Чтобы сделать правильный выбор, надо четко понимать, почему и какой профнастил для крыши стоит выбрать. При покупке внимания заслуживает:

• внешний вид материала. Листы не должны иметь сколов. Защитное покрытие должно быть цельным, без сколов, отслоений и прочих дефектов;
• геометрические параметры. Отклонения размеров должны находиться в пределах нормативных значений для профилированных листов;
• геометрические характеристики волны. Листы должны хорошо стыковаться между собой;
• качество краев. Металлопрофиль для кровли с ровной линией реза начнет ржаветь намного позднее;
• прочностные характеристики. После незначительного механического воздействия лист должен вернуться в первоначальное состояние;
• наличие сопроводительных документов, подтверждающих качество материала;
• наличие упаковки, позволяющей предотвратить повреждение профлистов в процессе транспортировки.

При выборе подходящей марки стоит также учесть мнение реальных потребителей:

Отзыв о профнастиле Металлопрофиль С-8

Подробнее на Отзовик: http://otzovik.com/review_4899731.html

профнастил Металлопрофиль С-8

Отзыв о профнастиле С21

Подробнее на Отзовик: https://www.forumhouse.ru/threads/138193/page-2

профнастил С21

Сколько листов потребуется для настила кровли: порядок расчета

До начала монтажных работ следует приобрести достаточное количество кровельного материала. Для этого предварительно выполняем расчет необходимого количества листов в следующей последовательности:

• определяем суммарную площадь скатов крыши. Если кровля имеет прямоугольную конфигурацию, достаточно перемножить ширину и длину ската и округлить полученное значение в большую сторону. Для сложных поверхностей расчет может усложниться;
• выбираем подходящую марку профнастила и находим полезную площадь листа, указываемую производителем. Она будет несколько меньше геометрической, так как при расчетах учитывается величина горизонтального и вертикального нахлеста;
• делим суммарную площадь скатов на квадратуру одного листа. Полученное значение округляем до большого целого.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Расчетное значение следует увеличить на 10 – 15 %, округляя до большего натурального числа. Чем сложнее конфигурация крыши, тем больше должен быть запас.

«Чем сложнее кровля, тем больше надо материала

Нюансы монтажа профнастила

Порядок устройства кровли тесно связан с геометрическими характеристиками профнастила. Предлагаем посмотреть следующие видео, чтобы лучше разобраться в тонкостях монтажных работ:

Профнастил для крыши: цена листа и популярные размеры кровельного материала

Размеры листа металлочерепицы для крыши и его цена тесно взаимосвязаны. При равных геометрических параметрах дороже профнастил большей толщины. Предлагаем ознакомиться с расценками на данный материал, чтобы вы могли выполнить предварительные расчеты.

профнастил

Средние цены на профлисты для кровли различного размера

Стоимость является главным критерием при выборе подходящего варианта. Сравнивая цены профлиста для кровли, обращайте внимание на полезные размеры.

Делитесь в комментариях, какой профнастил вы использовали для устройства кровли, довольны ли своим выбором, и во сколько обошелся монтаж.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Кровельное покрытие

IBR — Clotan Steel

Доступные размеры

Лист

IBR доступен в стандартной длине от 1,5 м до 14 м, хотя длина до 20 м доступна по запросу.

Допустимый допуск по длине для диапазона стандартной длины составляет -0 + 5 мм. Листы, не входящие в эти параметры, доступны по запросу, и на них могут действовать особые цены.

Максимальная высота перевозки 4,3 м. Этот фактор следует учитывать при проектировании дугообразных выступов и кривых.

Скат крыши

При использовании IBR рекомендуемый минимальный уклон составляет 7,5 ° для скатов крыши более 30 м и 5 ° для уклонов менее 30 м. Когда листы крыши IBR соединяются внахлест, следует учитывать уклон крыши. Минимальный концевой нахлест для крыши с уклоном более 15 ° составляет 150 мм, а для других крыш рекомендуется минимум 250 мм. Торцевые нахлесты для боковых обшивок должны быть не менее 100 мм. Концевые и боковые нахлесты на крышах с малым скатом рекомендуется герметизировать для обеспечения водонепроницаемости.

Порядок установки

Необходимое количество листов IBR можно рассчитать следующим образом:

• Количество листов = Длина здания ÷ 0,686 мм (Ширина покрытия листа)

Кровельные листы должны укладываться узкой канавкой одного бокового нахлеста гофра вверх и крепиться через гребни чередующихся канавок к прогонам с помощью 65-миллиметровых винтов Top Speed ​​или Tex в стальные прогоны и 90 мм Tex или Top Speed ​​винтов в стальных прогонах. корпус деревянных крыш.Все крепления должны иметь шайбы диаметром 26 мм.

Для вертикальной облицовки стен (боковая облицовка) рекомендуется закрепить широкую канавку снаружи с помощью основных и боковых замков внахлест в перемычке канавок. Боковую облицовку можно закрепить с помощью шурупов Tex или Top Speed ​​25 мм. Все крепления должны иметь шайбы диаметром 26 мм.

Чтобы претендовать на гарантию на листы Zincalume ^® и Colorbond ^® , следует использовать следующие крепежные детали, поставляемые Buildex Industries:

Metaltex Climaseal 3 для стальных прогонов и Timbertex Zacs 4 для деревянных прогонов.Использование этих крепежных элементов значительно увеличивает срок службы кровельного покрытия, поскольку предотвращается коррозия, вызванная крепежными элементами.

Какой длины бывает металлическая кровля? — Это Ньюфаундленд

Кровля из листового металла завоевала популярность в домах в США благодаря своей огнестойкости и энергосбережению. Покупая кровлю из листового металла, вы должны знать стандартную длину, чтобы избежать ее нехватки.

Панели
Тип, материал и производители определяют размеры листовых кровельных панелей.Гофрированные панели, например, устойчивы к атмосферным воздействиям, легки и прочны, поскольку часто изготавливаются из оцинкованной стали и алюминия.

Custom
Возможны отходы при использовании предварительно нарезанных металлических кровельных панелей, в зависимости от длины панели. Вы все равно должны заказать больше панелей, чтобы избежать дефицита. Закажите листовую кровлю, обрезанную по размеру, чтобы избежать потерь.

Битумная черепица
Битумная черепица имеет больше преимуществ, чем большинство кровельных материалов.Они могут дублировать внешний вид других кровельных материалов, поскольку бывают самых разных цветов и текстур. Хотя размеры черепицы различаются в зависимости от производителя и материала, типичные размеры составляют 12,5 дюйма в ширину и 39,75 дюйма в длину с выдержкой 12 дюймов. Они упакованы в коробки по 15 или 30 плиток площадью около 49,2 квадратных футов и 98,4 квадратных футов соответственно.

Коды
При заказе металлической кровли вы должны обращаться к Международному жилищному кодексу, поскольку он определяет строительные нормы и правила кровли.В современной архитектуре с уклоном крыш 2% можно использовать панели, в то время как металлическая черепица подходит для домов в традиционном стиле с уклоном крыши 25% и более.

Размеры гофрированного кровельного листа
Эти кровельные панели различаются по длине, толщине и ширине, но подходят для стандартных балок крыши, стропил и ферм. Соответствие ширины панелей обычному расстоянию между стропилами или потолочными балками позволяет легко укладывать листы на настил крыши.Толщина металла определяет устойчивость к коррозии и физическим повреждениям.

Ширина панели
26 дюймов — это стандартная ширина для гофрированных листов крыши, достаточная для размещения 24-дюймового пространства между стропилами, фермами и балками. Разница в 2 дюйма позволяет растягивать гофры или ребра между соседними стропилами и перекрывать последовательные кровельные листы. Кровельщики сокращают ширину концевых частей, но вы можете заказать кровельные листы нестандартной резки для больших проектов с нестандартными интервалами.

Длина панели
Длина кровли из листового металла варьируется от 8 футов до 24 футов. Тем не менее, при некоторых реставрациях из листового металла можно хранить запасы длиной до 16 футов. Длина панелей соответствует стандартной длине пиломатериалов для каркаса крыши, в отличие от длины стропил, которые редко совпадают с шагом в 2 фута. Несмотря на то, что изготавливаемые по индивидуальному заказу панели доступны в более длинных размерах, кровельщики сокращают длину панелей на месте с помощью режущих инструментов.

Толщина панели
Толщина панели, также называемая «калибром», зависит от материала панели.Металлы более высокой толщины тоньше, чем более мелкие. Местные строительные нормы и правила определяют допустимую толщину металлической кровли для жилых проектов. Дополнительные конструкции, такие как навес для террасы, имеют гибкие требования к толщине. Более толстые панели стоят дороже, потому что они содержат больше материалов.

Панели со стоячим фальцем
Кровельные панели со стоячим фальцем технически аналогичны гофрированным кровельным панелям. Однако наборы угловых пиков и канавок фальцевых кровельных панелей не перекрываются, а сцепляются друг с другом.Кроме того, в отличие от обычного профнастила, фальц-кровля отличается высокой влагостойкостью.

Stramit® Гофрированная кровля и облицовка стен

См. «Руководство по проектированию архитектурных деталей Stramit для кровельных и настенных элементов».

Кровля / ограждение должно быть 0.42 (или 0,48) мм BMT Stramit ^® Гофрированная кровля и облицовка стен непрерывной длины с синусоидальными ребрами высотой 16 мм, расположенными по центру 76,2 мм в соответствии с AS1445. Листовой материал должен быть защищен стальным листом в соответствии с австралийским стандартом AS1397 с минимальным пределом текучести 550 МПа (класс G550) и иметь покрытие AM100 / AZ150 с нанесенной в печи лакокрасочной пленкой выбранного цвета или без нее или обычное покрытие AM125 / AZ150.

Защитное покрытие должно быть прикреплено к прогонам / балкам в соответствии с рекомендациями производителя.Соответствующие крепежные винты в соответствии с австралийским стандартом AS3566, класс 3, должны использоваться на каждой опоре с боковыми креплениями внахлест, установленными в середине пролета, если это необходимо. Листы должны быть уложены таким образом, чтобы утвержденный боковой нахлест был обращен в сторону от преобладающей погоды.

Для выступа в желоба должно быть предусмотрено минимум 50 мм. Облицовки должны поставляться из совместимых материалов, как указано; минимальное покрытие оклада должно быть 150 мм. Все защитные покрытия должны быть закреплены как рабочие, чтобы работа оставалась чистой и водонепроницаемой.Мелкие дефекты устраните с помощью краски для подкраски, поставляемой производителем крыши. Весь мусор (гайки, винты, обрезки, опилки и т. Д.) Следует удалять ежедневно. ПРИМЕЧАНИЕ: 0,60 мм G300 Corrugated имеет марку стали 300 МПа.

Крепежные детали класса 4 следует использовать на расстоянии менее 1 км от берега.

Данные

для гофрированной кровли и облицовки стен Stramit ^® можно найти в Руководстве по циклоническим зонам Stramit .

Информацию об использовании гофрированной кровли и облицовки стен Stramit ^® в районе Дарвина можно найти в соответствующих ведомостях № M / 149/01 и M / 239/01. Их можно найти на Stramit или на веб-сайте NT BAC.

Stramit ^® Гофрированная кровля и облицовка стен могут быть закреплены с помощью 3 или 5 крепежных элементов на лист на каждой обрешетке / прогоне, чтобы обеспечить требуемые характеристики.

Все внешние крепежные винты должны соответствовать AS3566 — класс 3. Они должны иметь шестигранную головку и использоваться с уплотнительными шайбами ​​как для кровли, так и для стен.

Для соединения с балками или цилиндрами используйте:

* Для стали толщиной менее 1,5 мм см. Техническое руководство по продукции Stramit® Top Hats & Battens.

В Руководстве по циклоническим зонам Stramit содержатся подробные сведения о креплениях для циклонических зон.

Пределы пешеходного движения для гофрированной кровли и облицовки Stramit ^® показаны для 3 альтернативных категорий пешеходного движения:

Высокий уровень обслуживания — для применений с повторяющимся обслуживанием, особенно там, где персонал может быть незнаком с правильными процедурами хождения по металлическим крышам .

Нормальный — основан на традиционных ожиданиях, с умеренным пешеходным движением, требующим технического обслуживания, с использованием обозначенных пешеходных дорожек.

Controlled — пролеты, соответствующие AS1562.1 с нагрузкой 1,1 кН, указанной в AS / NZS1170.1 для R2 — Другие крыши. Они требуют минимального осторожного пешеходного движения только по обозначенной пешеходной дорожке. Рекомендуется использовать только там, где допустимы случайные эстетические недостатки из-за пешеходного движения.

Таблицы основаны на тестах согласно AS1562.1 и AS4040, части 0 и 1.

Для получения дополнительной информации о пешеходных характеристиках кровельных профилей Stramit обратитесь к Stramit’s Foot Traffic Guide.

Stramit ^® Гофрированная облицовка изготавливается из стали с цветным покрытием G550 или G300, стали с покрытием из алюминиево-цинк-магниевого или цинко-алюминиевого сплава. В некоторых местах по запросу может быть предоставлена ​​оцинкованная сталь и сталь с цветным покрытием для суровых условий окружающей среды.

Стали с цветным покрытием соответствуют AS2728 — Категория 3, а для подложки — AS1397. Алюминий-цинк-магниевый сплав с покрытием AM100 / AM125, цинк-алюминиевый сплав с покрытием AZ150 и оцинкованный Z450 соответствуют AS1397.

Stramit в стандартной комплектации предлагает обширную цветовую гамму. О наличии цветов узнайте в ближайшем офисе Stramit.

Профили гофрированной облицовки G300 и G550 могут различаться, и их не следует использовать в конфигурациях с перекрытием.

Минимальный уклон крыши Stramit ^® для гофрированной кровли и облицовки стен составляет 5 градусов (1 из 12).

Пролеты, показанные ниже, учитывают нормальное пешеходное движение и сопротивление ветру, включая влияние зоны местного давления. Давления основаны на AS4055 или AS1170.2.

Если два стандарта различаются, для каждой классификации был взят наихудший случай. Данные должны использоваться только для зданий высотой 7 м и менее, площадью 1000 м ² или менее и не подверженных влиянию рельефа местности.

* Если уклон крыши меньше 10 градусов, для углов крыши используйте пролеты, выделенные красным курсивом.

Внутренние пролеты должны иметь оба концевых пролета на 20% короче.

TC — Категория местности. FS, PS, NS — полное, частичное и без экранирования. Коэффициент внутреннего давления + 0,2 / -0,3. Значения действительны только для стальных элементов толщиной 1,5 мм и более. Если используются более тонкие опоры, необходимо проверить прочность крепления. см. Техническое руководство по продукции Stramit® Top Hat & Battens для получения дополнительной информации.

Для более специфических применений гофрированная облицовка Stramit® должна быть спроектирована с учетом указанных ограничений по давлению и пешеходному движению.

Пролет крыши может превышать значения, указанные в этой таблице, при условии, что давление ветра и ограничения пешеходного движения не превышаются.

Stramit ^® Гофрированная облицовка крыши и стен может быть изогнутой пружиной, вогнутой или выпуклой, включая изогнутые выступы, при условии, что она герметизирована на вершине и в рекомендуемых пределах, указанных ниже.

* При этих радиусах применяется максимальное расстояние между опорами 900 мм, а допустимые пределы давления в предельном состоянии снижаются на 14% для удобства обслуживания и на 7% для прочности. Эти сокращения применяются пропорционально до наименьшего нейтрального радиуса. На каждый лист на концах требуется минимум 5 крепежных элементов.

Руководство по изгибу пружины Stramit содержит более подробную информацию.

Вся металлическая кровельная пленка подвержена тепловому расширению, и это необходимо учитывать там, где существует разница температур между листом и конструкцией.

Цвет пленки влияет на степень теплового расширения, а то, является ли лист плоским или затвердевшим, влияет на его способность без проблем сопротивляться. Длину листов следует ограничивать следующим образом.

Stramit ^® Гофрированная кровля и облицовка стен имеют ограниченную водонепроницаемость. Для многих применений уклон крыши может составлять всего 5 °.

Длины пролетов крыши — это суммарные длины всех элементов крыши, образующих единый дренажный путь поддона. Это может включать длину крыши перед проходом в крыше, который концентрирует поток в другие поддоны.

В таблице ниже приведены наклоны для интенсивности осадков за 100-летний период повторяемости.

На основе AS1562.1

В руководстве Stramit по уклону крыши содержится дополнительная информация.

По результатам испытаний в следующих таблицах приведены значения сопротивления ветровой нагрузке как для эксплуатационных характеристик, так и для предельных состояний по прочности.Значения действительны только для использования со стальными опорными элементами толщиной 1,5 мм и более.

Таблицы основаны на тестировании согласно AS1562.1 и AS4040, части 0 и 2. Внутренние пролеты должны иметь оба концевых пролета на 20% короче.

Значения действительны только для использования со стальными опорными элементами толщиной 1,5 мм или более. Если используются более тонкие опоры, необходимо проверить прочность крепления. Дополнительную информацию см. В Техническом руководстве по продукции Stramit® Top Hat and Batten.

См. Брошюру по облицовке крыш и стен Stramit® Cyclonic Areas для получения информации об использовании в Cyclonic зонах.

COLORBOND® Стальная кровельная гофрированная сталь

Приобрести стальную кровлю и облицовку COLORBOND® из гофрированного листового профиля

Листы из гофрированного железа

являются одними из самых популярных в мире металлических кровельных изделий благодаря своему высокому качеству и универсальности. Эти кровельные панели из гофрированного железа, также известные как Custom Orb, подходят как для традиционных, так и для современных кровельных проектов.

Общая информация

Сталь

COLORBOND® Кровельные и облицовочные листы Lysaght, изготовленные по индивидуальному заказу, доступны в широком спектре различных цветов, чтобы соответствовать абсолютно любому строительному проекту, и производятся в Австралии с использованием стали BlueScope.

Гофрированное железо

, изготовленное из стали COLORBOND®, является одним из самых прочных и долговечных кровельных материалов из доступных и практически не требует ухода. Изготовленный из высокопрочной стали, этот профиль не только прочный, но и легкий, что сводит к минимуму повреждение листа.

BlueScope Lysaght Гофрированная пленка фиксируется проколом, что обеспечивает легкую фиксацию обычным способом. Чтобы гарантировать максимальную защиту от атмосферных воздействий, наш гофрированный материал имеет перекрытие в 1,5 ребра. Широкая крышка (762 мм) обеспечивает быструю установку, экономию как на материалах, так и на рабочей силе. Этот универсальный профиль можно использовать при минимальном уклоне крыши 5 градусов.

Крепеж

При использовании гофрированного стального листа для облицовки стен можно выбрать крепежные винты для дерева размером 12 x 25 мм при креплении к дереву.В противном случае при креплении к стали подойдет размер 10 x 16 мм. Эти винты короче, поскольку они фиксируются в поддоне (или впадине) гофры. «Покрытие кровельного листа»: это измеренная величина, которую каждый лист будет покрывать (включая боковой нахлест) при укладке на крышу. То есть покрытие гофрированного кровельного листа составляет 760 мм или 0,76 метра. Пожалуйста, учитывайте как устойчивость к давлению ветра, так и устойчивость к пешеходному потоку для кровельных пролетов.

Причины выбора гофрированного железа для вашей кровельной системы.

Гофрированное железо считается самым популярным и экономичным кровельным материалом, который вы можете выбрать для своего дома, так как он прослужит очень долго. Вам не придется часто менять крышу, поскольку она известна своей прочностью и долговечностью. Поэтому для того, чтобы заказать лучший кровельный материал с быстрой доставкой по самым низким ценам, вам необходимо посетить сайт https://www.metalroofingonline.com.au.

Гофрированное железо — лучший вариант для вашей жилой недвижимости, так как оно защитит вас и вашу семью от гнева природы, чтобы вы могли безопасно жить в своем доме.Это лучший кровельный материал, который сделает ваш дом визуально привлекательным, поскольку вы также получите множество преимуществ, предлагаемых надежной стальной кровлей Australian-Bluescope. Кроме того, вы сэкономите значительную сумму денег с помощью простого и безопасного онлайн-заказа, так что вы получите выгоду для своей собственности.

Кровля Colorbond:

Если вы ищете доступные, но качественные кровельные и водосточные материалы, мы вам поможем. Кровля необходима каждому домовладельцу и тем, кто владеет другой недвижимостью.Вам нужно будет больше инвестировать в эту часть вашей собственности, чтобы защитить себя от австралийской погоды. Однако вам не нужно тратить большие деньги на крышу. Colorbond, способный удовлетворить ваш спрос на доступные и качественные кровельные материалы. Если вам нужна дополнительная информация о кровле Colorbond, вот три причины, по которым она определенно стоит ваших денег.

Доступность
Одной из основных причин, по которой клиенты продолжают возвращаться к нам, является низкая цена на наш кровельный материал.Опять же, вам не нужно тратить огромные деньги на крышу. Если у вас уже есть лучшие альтернативы, зачем тратить деньги, если вы можете сэкономить больше? У нас низкие цены. Плюс к этому мы обеспечиваем доставку нашим клиентам.

Онлайн-заказ
Еще одна вещь, которая делает наши кровельные материалы Colorbond лучше, чем другие предложения, — это то, что вы можете напрямую заказать то, что вам нужно, на нашем веб-сайте. Вам не нужно идти в магазин или на склад, чтобы получить то, что вам нужно. Вы можете совершить покупку онлайн, и мы быстро доставим ее вам! Видеть? Вот так удобно покупать у нас.

Надежная австралийская стальная кровля BlueScope Lysaght
Лучшие кровельные материалы доступны от самой надежной австралийской кровельной компании — BlueScope Lysaght Steel Roofing. Помимо доступности, онлайн-заказа и быстрой доставки, вы будете работать с надежными и заслуживающими доверия людьми в этой области.

Металлическая кровля

Кровля — одна из важнейших частей вашего дома или коммерческой недвижимости. Каждый домовладелец и владелец недвижимости должны подумать о приобретении самых лучших и самых прочных кровельных материалов, чтобы в будущем не тратить огромные суммы на ремонт и техническое обслуживание.Без прочных материалов, которые могут служить годами или даже во время штормов и тайфунов, вы можете в конечном итоге воспользоваться услугами по ремонту, которые могут вам дорого обойтись.

Металл — один из самых прочных кровельных материалов, доступных на рынке. Доказано, что металл выдерживает суровые природные явления, такие как штормы, проливные дожди и т. Д. С этим материалом вы наверняка существенно сэкономите на расходах на ремонт и обслуживание.

Вы можете спросить, как найти поставщика качественных металлических кровельных материалов, не затрачивая больших средств? Хорошо.у нас есть важная информация, которая поможет вам выбрать правильную компанию для кровли.

Почему выбирают Metal Roofing Online?

Самые доступные металлические кровельные материалы. Одна из основных причин, почему Metal Roofing Online выбирают многие клиенты, — это низкие цены. Представьте себе, что у вас есть лучшие и прочные кровельные материалы в Австралии, не платя огромных денег. Таким образом, даже если у вас ограниченный бюджет, вы все равно можете инвестировать в кровлю. Кроме того, это экономичная.Не нужно тратить большую часть своей экономии только на качественную кровлю.

Быстрая доставка

Еще один плюс — быстрая доставка. Мы можем доставить материалы к вам в кратчайшие сроки. Мы также общаемся с нашими клиентами в случае возникновения препятствий для нашей доставки. Итак, нужны ли вам материалы как можно скорее или нет, мы можем сразу удовлетворить ваши потребности.

Покупка через Интернет

Если вы хотите удобно делать покупки, не выходя из дома, Metal Roofing Online может предоставить вам стальную кровлю BlueScope, чтобы удовлетворить ваш спрос.Что хорошего в нашей компании, так это то, что мы можем предлагать наши материалы в Интернете. Вам просто нужно перейти на наш веб-сайт и выбрать то, что вы хотите приобрести, или вы можете напрямую связаться с нашей командой, чтобы узнать о наших продуктах и ​​услугах.

Надежный и надежный

Наконец, доверие и надежность всегда были маркой Metal Roofing Online. Если вы ищете надежного поставщика, то у вас уже есть лучший из них.

IBR Кровельное покрытие — Staalbeer

IBR 686 КРОВЕЛЬНОЕ ОБОЛОЧКА

IBR — это профиль с квадратными канавками, пригодный для использования в качестве боковой облицовки или кровли в коммерческих, промышленных и жилых зданиях.IBR может быть изогнутым, изогнутым и выпуклым в соответствии с требованиями заказчика.

IBR изготавливается с ребром жесткости в широкой канавке, чтобы минимизировать волны в широкой канавке профиля. В случае указания листов без ребра жесткости претензии по завивке (масленке) не принимаются.

Конструкционные возможности

Характеристики диапазона нагрузки должны использоваться только в качестве ориентира, поскольку расстояние между прогонами также зависит от других факторов, например, ветровые условия в определенной местности, тип конструкции или несущие элементы, например, солнечные гейзеры.Инженер должен определить расстояние между прогонами конструкции после рассмотрения всего проекта. Приблизительные возможности перекрытия IBR следующие:

Доступные длины

IBR доступен длиной до 14 метров с допуск по длине -0 +5 мм.Листы длиной до 15,8 м доступны по запросу.

При проектировании выпуклых носов и поворотов применяется максимально допустимая транспортная высота 4,3 метра.

Уклон крыши

При использовании IBR рекомендуемый минимальный уклон для скатов крыши более 15,8 м составляет 7,5º, а для уклонов менее 15,8 м — 5º.

Минимальный концевой нахлест для крыш с уклоном> 15º составляет не менее 150 мм и 250 мм для других крыш. Нахлест торцевых сторон обшивки должен быть не менее 100 мм.

Рекомендуется концевые нахлесты на крышах Порядок крепления 7.5º>

Требуемое количество листов IBR рассчитывается следующим образом:

Длина конструкции плюс концевые выступы фронтона — (минус) 70 мм

Количество листов = 0,686 м (ширина покрытия листа)

Результат расчет затем округляется до следующего листа

IBR должен быть закреплен одним боковым перехлестом гофра с узкой канавкой вверху и закреплен через гребни чередующихся канавок к прогонам с помощью винтов Tek 65 мм в стальные прогоны и винтов Tek 90 мм для деревянных крыш каждый крепеж должен иметь приклеенную шайбу 25 мм.

Для боковой облицовки широкие канавки могут быть закреплены снаружи с помощью крепежа в стенке канавок. Боковую облицовку можно закрепить винтами Tek 25 мм с приклеенной шайбой 19 мм.

Для быстрого расчета можно использовать 3 крепежа на лист на прогон.

Профили для облицовки и кровли — Westman Steel

DIAMOND RIB 36 |

Облицовка, кровля

Обеспечивая максимальную прочность и покрытие, DIAMOND RIB 36 предлагает отличительную
Рифленая конструкция ребра 1 дюйм.Этот профиль представляет собой открытую крепежную стальную панель, которая идеально подходит для
как кровля, так и облицовка, размеры 26 и 24 обеспечивают полное покрытие 36 дюймов,
Калибр 29 обеспечивает покрытие 36 дюймов (только Wall Lap).

ПОКРЫТИЕ: 36 дюймов

ДАТЧИКИ: 29, 26 и 24

DIAMOND RIB 30 |

Облицовка, кровля

Более традиционный профиль кровли и облицовки, как вариант полного 36 ”
покрытие Diamond Rib, DIAMOND RIB 30 по-прежнему обладает теми же функциями и
преимущества, необходимые для вашего приложения.Diamond Rib 30 доступен только в
выбранные цвета.

ПОКРЫТИЕ: 30 ”

ДАТЧИКИ: 29 и 26

MULTI DRAIN |

Облицовка, кровля

По эстетике похожа на Diamond Rib и Diamond Rib 30, но с высотой ребра 5/8 дюйма.
MULTI DRAIN используется для кровли в сельскохозяйственных, жилых и коммерческих помещениях.
и применения сайдинга, а также может использоваться в различных интерьерах или потолках и
настенные аппликации.

ПОКРЫТИЕ: 36 «

ИЗМЕРИТЕЛЬ (а): 29 и 26

SNAP LOK |

Кровля

Кровля SNAP LOK, уникальная для WESTMAN STEEL, обеспечивает долговечность
по сравнению с традиционными альтернативами кровли для жилых домов.SNAP LOK доставляет
современный кровельный профиль, который выглядит привлекательно и экономично. Идеально для
дома и коттеджи, этот профиль разработан для экстремальных погодных условий Канады.

ПОКРЫТИЕ: 12 дюймов и 16 дюймов

ДАТЧИКИ: 26 и 24

ЖЕСТКАЯ РЕБРА |

Облицовка, кровля

Наш самый популярный профиль также и самый прочный. TOUGH RIB — наша самая сильная и
самая прочная легкая 36-дюймовая панель покрытия. Он обеспечивает производительность
необходим для использования в сельском хозяйстве и жилом секторе.Традиционный ребристый
дизайн также отвечает архитектурным и эстетическим потребностям коммерческого
и институциональные пользователи.

ПОКРЫТИЕ: 36 ”

ДАТЧИКИ: 29 и 26

936 |

Облицовка, кровля

Профиль 936 — прочный и долговечный исполнитель. Отсутствие
ребра плеча создают более плоский и современный вид.
Универсальный профиль 936 обеспечивает более тонкую архитектурную детализацию; в результате
в эстетически приятном панно, хорошо подходящем для стены и интерьера
лайнер приложений.

ПОКРЫТИЕ: 36 ”

ДАТЧИКИ: 29 и 26

TSM 32 |

Облицовка, кровля

Профиль TSM 32 — экономичный исполнитель, подходящий как для кровли, так и для стен.
облицовка в сельскохозяйственных, коммерческих и жилых помещениях. Этот профиль
признан идеальным выбором для Quonset.

ПОКРЫТИЕ: 32 ”

ДАТЧИКИ: 29 и 26

RAINBOW RIB |

Облицовка, кровля

Профиль RAINBOW RIB — экономичный исполнитель, подходящий как для кровли.
и облицовка стен в сельскохозяйственных, коммерческих и жилых помещениях.Этот профиль признан идеальным выбором для Quonset. РАДУГА RIB имеет
наш самый большой охват для более быстрого выполнения проектов.

ПОКРЫТИЕ: 37 ”

ДАТЧИКИ: 29

AWR |

Облицовка, кровля

AWR стал стандартом в отрасли сборных конструкций и используется для
как кровля, так и облицовка стен коммерческих зданий. Профиль AWR предлагает
современная, многогранная поверхность и высота ребер 1 1/4 дюйма, что обеспечивает исключительный
панель, которая хорошо подходит для кровли с низким уклоном.

ПОКРЫТИЕ: 36 «

ДАТЧИК (и): 26 и 24

WIDESPAN |

Покрытие

WIDESPAN предлагает характеристики, аналогичные характеристикам AWR, но с дополнительным преимуществом
развернутого профиля лица. Глубина ребра 1 1/4 дюйма обеспечивает различные линии теней.
и эстетика для всех ваших коммерческих и промышленных стен, это также
популярное панно как для акцентных полос, так и для фасадов.

ПОКРЫТИЕ: 36 дюймов

ДАТЧИКИ: 26 и 24

ULTRA SPAN |

Облицовка, кровля

Благодаря уникальным, современным 6-дюймовым канавкам, ULTRA SPAN обеспечивает высочайшую производительность
профили кровли и стен для коммерческого и промышленного применения.Среди наших самых универсальных профилей в перевернутом виде ULTRA SPAN предлагает новые творческие возможности.
возможности и другой внешний вид для удовлетворения разнообразных архитектурных требований.

ПОКРЫТИЕ: 36 ”

ДАТЧИКИ: 26, 24 и 22

ELITE RIB |

Облицовка, кровля

ELITE RIB добавляет драматизма любому коммерческому зданию. Эта панель предлагает широкий
(3 3/32 дюйма) и глубокий (1 7/16 дюйма) плоский профиль ребра, который делает смелое заявление в любом
настенное приложение.Этот профиль быстро устанавливается благодаря его полному 36-дюймовому покрытию.
Доступны многие цвета, чтобы удовлетворить различные архитектурные требования.

ПОКРЫТИЕ: 36 дюймов

ДАТЧИКИ: 26, 24 и 22

DECK MATE |

Облицовка, кровля

DECK MATE — одна из новейших панелей, производимых WESTMAN STEEL.
Этот профиль предлагает эстетически приятные теневые линии, дополненные
превосходная прочность и предназначена для всех типов коммерческих и промышленных
создание приложений.

ПОКРЫТИЕ: 36 ”

ДАТЧИКИ: 26, 24 и 22

1/2” ГОФРИРОВАННАЯ |

Облицовка, кровля

Очень традиционный профиль, ГОФРИРОВАННЫЙ профиль 1/2 ”обеспечивает непрерывную тень
линии для очень тонкой текстуры. Нежный, перекатный профиль, хорошо подходит
для внутреннего или наружного применения в коммерческих или промышленных зданиях, а также может
легко наносится на открытый каркас или сплошную обшивку.

ПОКРЫТИЕ: 32 и 34 2/3 ”

ДАТЧИК (и): 29 и 26

7/8” ГОФРИРОВАННАЯ |

Облицовка, кровля

Наш 7/8 ”ГОФРИНГ — самый традиционный профиль WESTMAN STEEL, предлагающий
эффектные катящиеся канавки 7/8 дюйма с непрерывными теневыми линиями, что делает его одним из
самые прочные панели в отрасли.Этот профиль подходит как для интерьера, так и для экстерьера.
применения в коммерческих и жилых зданиях. Легко наносится
над открытым обрамлением или сплошной обшивкой.

ПОКРЫТИЕ: 30 ”, 32” и 37 ”

ДАТЧИКИ: 29, 26 и 24

2” МЕХАНИЧЕСКИЙ ЗАМОК |

Кровля

Обычно называемая панелью крыши со стоячим фальцем (SSR), 2-дюймовый МЕХАНИЧЕСКИЙ ЗАМОК представляет собой
профиль с ручным обжимом, механическим швом, доступный с гладким, полосчатым или карандашным
ребристая отделка.Возможность структурного использования и использование фиксированной или плавающей системы зажимов для
в приложениях с небольшим уклоном этот профиль обеспечит эстетически приятную отделку и
качественная душевная защита для вашей крыши. Спуск до 3/4: 12.

ПОКРЫТИЕ: 11 ”, 16 5/8” и 19

ДАТЧИКИ: 26, 24 и 22

1 1/2 ”МЕХАНИЧЕСКИЙ ЗАМОК |

Кровля

Также называемая панелью SSR, МЕХАНИЧЕСКИЙ ЗАМОК 1 1/2 ”- ручной обжим,
профиль с механическим швом доступен с гладкой, рифленой или карандашной отделкой.Использование системы фиксированных или плавающих зажимов с ребрами жесткости 1 1/2 дюйма или с малым уклоном,
предлагает альтернативу, которая по-прежнему обеспечит эстетически приятную отделку и качество
душевное спокойствие и защита вашей крыши. Спуск до 1 1/2: 12.

ПОКРЫТИЕ: 12 ”, 17 5/8” и 20 ”

ДАТЧИКИ: 26, 24 и 22

СЕРИЯ WS |

Облицовка

Обеспечивает гладкую отделку стен как в вертикальном, так и в горизонтальном исполнении,
СЕРИЯ WS — это панель со скрытым креплением, доступная в нескольких вариантах покрытия,
толщиной от 3 футов и более.СЕРИЯ WS может
также может использоваться в качестве перекрытия, доступен с плоским поддоном, V-образной канавкой, перфорированной или
сочетание того и другого.

ПОКРЫТИЕ: 8 дюймов, 12 дюймов

ДАТЧИКИ: 24 и 22

Качество и выбор: краеугольные камни для лучших зданий

На протяжении почти 40 лет WESTMAN STEEL INDUSTRIES является ведущим канадским производителем инновационных решений и услуг по производству стальных изделий премиум-класса для сельского хозяйства, коммерческих и жилых помещений.Как поставщик из одних рук, WESTMAN неуклонно стремится предоставлять более широкий ассортимент необычной строительной продукции — прочные стальные панели различных профилей для кровли и облицовки, двери и все необходимые аксессуары — упрощает для клиентов проектирование и строительство высокотехнологичных зданий. эффективные, уникальные здания, которые легко удовлетворяют или превосходят их потребности как по форме, так и по функциям.

Больше вариантов профилей означает, что WESTMAN предлагает лучшие стальные решения

Будь то для сельскохозяйственных, коммерческих или жилых зданий, наша обширная линейка из 18 стальных облицовочных профилей премиум-класса для стен, крыш и стен позволяет нашим клиентам воплотить свои творческие замыслы в реальность .Панели WESTMAN STEEL — от традиционных до современных — предлагают широкий выбор стилей профилей для самых разных областей применения. Профили доступны в палитре из 30+ дизайнерских цветов, чтобы идеально настроить и дополнить эстетику любого строительного проекта.

Мы строим прочнее, чтобы прослужить дольше

Кровельные и облицовочные панели WESTMAN STEEL изготавливаются из высокопрочного материала Galvalume Plus ™ или предварительно окрашенного субстрата Galvalume ™, который на 60% прочнее других панелей на рынке.Более того, их необычайная прочность и долговечность защищены передовыми покрытиями и нанесенной на заводе краской, запекшейся после отверждения, которые в совокупности обеспечивают непревзойденную архитектурную красоту, а также самый долгий жизненный цикл — все это покрывается 40-летней ограниченной гарантией. *

Забудьте про варианты формочки для печенья. Разожгите свое воображение и сделайте свое собственное смелое ЗАЯВЛЕНИЕ ИЗ СТАЛИ ™ с превосходной строительной продукцией от WESTMAN.

ДОСТУПНЫЕ ЦВЕТА

88176 9000 QC 9202

9000

9
