Инструкция по монтажу профнастила (профлиста)
В этой статье мы пошагово расскажем, как осуществлять монтаж профнастила и представим подробную инструкцию по монтажу профнастила (профлиста).
Обрешетка

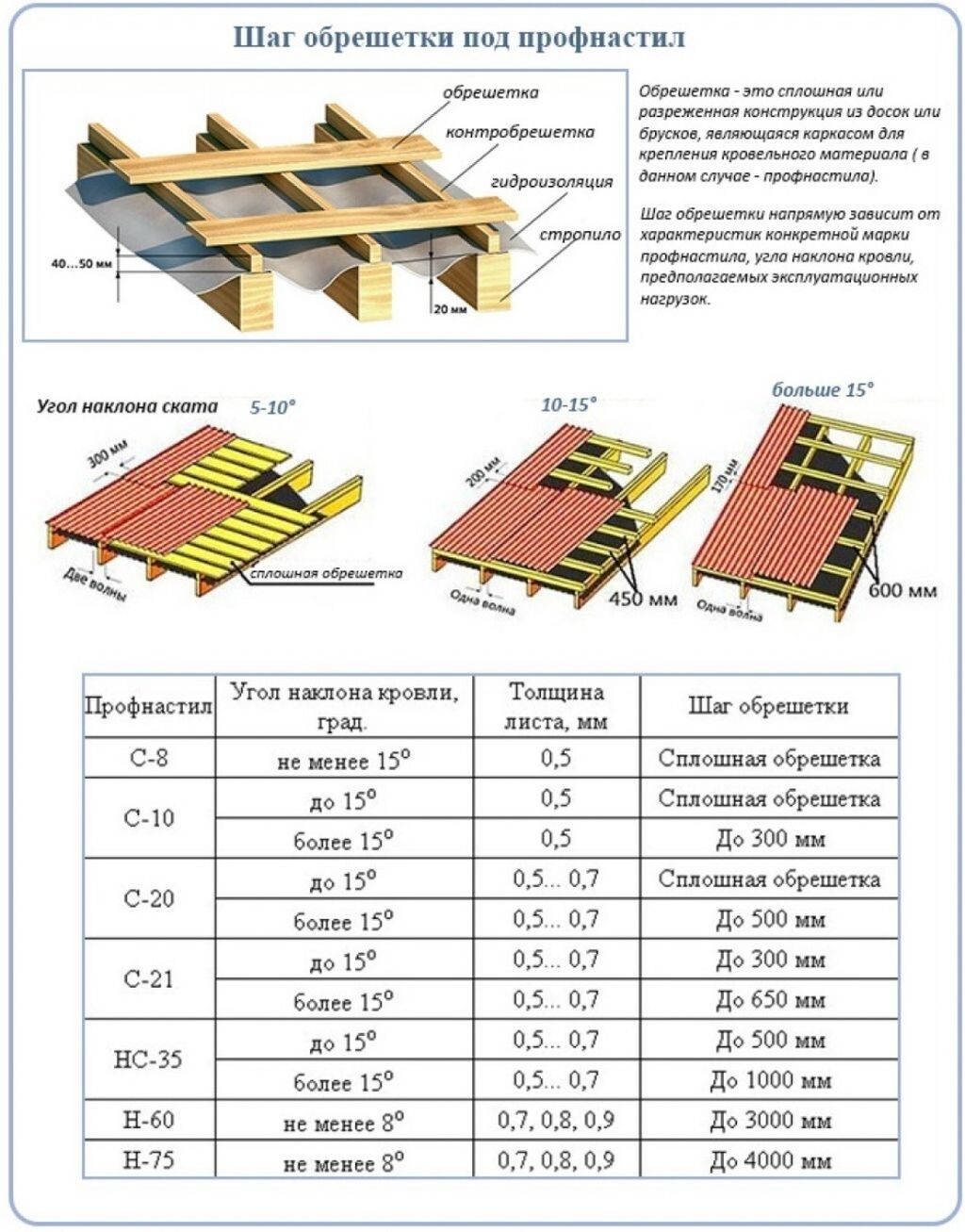

Шаг и толщина досок обрешетки зависят от несущей способности профнастила, от нагрузок на кровельный материал, от расстояния между стропилами и угла наклона крыши.
Для скатных крыш рекомендуется использовать профнастил с высотой профиля не менее 20 мм. Для этих целей наиболее подходят профили МП-20, НС-35, С-44. Рекомендуемый шаг обрешетки для них указан ниже (таблица 1). Профили Н-60 и Н-75 являются самонесущими и чаще используются на плоских крышах промышленных объектов. Для них расчет стропильной конструкции и шаг прогонов (обрешетки) должны определяться проектом.
Минимальное сечение досок обрешетки рекомендуется 30х100мм при расстоянии между стропилами до 1000мм. Если расстояние более 1000 мм, то доски обрешетки необходимо применять большего сечения. Используя необрезные доски при укладке обрешетки, необходимо учитывать расстояние «Б» между досками.
Крепление листов
При монтаже следует аккуратно ходить по профнастилу. Обувь должна быть с мягкой подошвой.
Монтаж листов на прямоугольном скате можно начинать как с левого, так и с правого торца крыши. Если скат сложный (треугольник, трапеция и др.), то монтаж листов рекомендуется производить после предварительного расчета и раскладки листов на бумаге. Листы укладывают по линии карниза со свесом 40-60мм, если предусмотрена водосточная система. Если нет, то карнизный свес можно сделать больше, для профиля НС-20 – до 100 мм; для профилей НС-35, С-44 – до 200-300мм.
Первый лист выравнивается по торцу и карнизу крыши и крепится одним саморезом у конька, затем укладывается второй лист и выравнивается. Два листа скрепляются саморезами 4,8х29 в продольном нахлесте. Таким образом между собой скрепляются 3-4 листа и выравниваются по линии карниза. После этого листы крепят к обрешетке. Монтаж последующих листов продолжают, прикрепив лист сначала к предыдущему листу, потом к обрешетке.
Профнастил можно крепить к обрешетке как по верху профиля, так и по низу.
Выбор способа крепления зависит от угла наклона крыши. При угле наклона менее 20-25° рекомендуется профнастил крепить к обрешетке по верху профиля. При креплении листов по низу профиля рекомендуются саморезы 4,8х29 или 4,8х35.
Листы крепятся к обрешетке у карниза саморезами с шагом 300-400мм, следующие ряды саморезов вкручиваются в шахматном порядке через 1000-1500мм; у фронтона – с шагом 500-600мм; в продольном нахлесте листы крепятся по верху профиля с шагом 300-500мм. Конек крепится к обрешетке по верху профиля длинными саморезами с шагом 300-400мм. Расход саморезов 7-10 шт. на кв.м.
При креплении саморезов по верху профиля будьте аккуратны, не затягивайте туго саморез, во избежание вмятин на верхней площадке профиля. Для крепления листов используйте только качественные кровельные саморезы с прокладкой из ЭПДМ-резины. Для закручивания саморезов используйте шуруповерт или дрель с плавной регулировкой скорости вращения и обратным ходом.
Карниз
Устройство карниза требует комплексного подхода и решения нескольких задач: эстетического оформления карнизного свеса, организации водосточной системы, организации свободного притока воздуха в подкровельное пространство.
Если предусмотрено устройство организованного водостока, то оформление карниза желательно проводить до укладки металлочерепицы. Сначала делается подшив карниза, потом устанавливаются крепления желоба и карнизная планка. Для надежной вентиляции кровли в карнизе используется перфорированный софит (2) для притока воздуха (рис. 3).
Конëк
Конек может быть простой, фигурный и черепичный. В месте крепления конька по обе стороны прибивают дополнительные доски обрешетки. Конструкция конька с двумя вентиляционными зазорами показана на (рис. 4).
Гидроизоляционная пленка (2), уложенная на стропильные ноги должна не доходить до верха минимум 100мм. Пленка, уложенная на обрешетку, должна перекрывать нижнюю пленку не менее 150мм.
При монтаже металлочерепицы листы не должны сходиться под коньком вплотную друг к другу. Желательно, чтобы лист не доходил до верха около 50мм (рис. 4).
Пространство под коньком должно свободно вентилироваться.
Конек крепится кровельными саморезами 4,8х70 в верхний гребень через волну. С торца черепичный конек закрывается заглушками. Нахлест черепичных коньков 100 мм обеспечивается наложением их ребер жесткости друг на друга. Нахлест простых и фигурных коньков не менее 150мм.
Фронтон
При монтаже листа на торце крыши делается фронтонный свес профнастила 50-70 мм. Можно торец крыши закрыть ветровой планкой. Ветровая планка крепится саморезами 4,8х70 по верху профиля с шагом 500-600мм, а с торца саморезами 4,8х29 с шагом 500-600 мм. Нахлест планок 50-100 мм.
Уход за профнастилом
После монтажа профнастила необходимо удалить с поверхности мусор и стружку, царапины подкрасить. Мусор рекомендуется удалять мягкой щеткой или струей воды. После чистки скатов необходимо промыть элементы водосточной системы. Раз в год, весной, после схода снега, необходимо проверять состояние кровли: состояние крепежа, примыканий, полимерного покрытия, при необходимости убирать скопившуюся грязь и листву.
В ассортименте ООО «Первая Кровельная» вы найдëте большой выбор самых разных видов профнастила – для кровли, для забора, для фасада.
Такие материалы, как С8 (для забора и фасада), МП20 (для кровли и забора) можно забрать из наличия на нашем складе уже сегодня. Причëм как в оцинкованном варианте, так и с полимерным покрытием в самых популярных цветах.
Наши специалисты помогут рассчитать нужное количество материалов и подберут комплектующие.
Поделиться:
Инструкция по монтажу профнастила
Кровля из профнастила.
Монтаж профнастила в качестве кровельного покрытия не сложен, и имеет сходство с правилами монтажа металлочерепицы. Но есть некоторые нюансы, на которые стоит обязательно обратить внимание.
1. Монтаж гидроизоляции.
В кровельных системах предусмотрено создание вентиляционных зазоров и установка гидроизоляционной пленки для удаления как внутренней влаги, так и наружной, проникшей под кровлю из атмосферы, что обеспечивает долгий срок службы кровли и всего здания. Благодаря вентиляции профнастил не будет нагреваться со стороны здания, и снег, лежащий на крыше, будет равномерно таять на солнце.
Гидроизоляционную пленку укладывают горизонтально, от карниза к коньку с нахлёстом 100 — 150 ммм и провисом пленки между стропилами около 20 мм, затем герметично соединяют внахлест с проклейкой стыков клейкой лентой.
Для проветривания подкровельного пространства между плёнкой и обрешёткой нужно оставлять вентиляционный зазор 40 — 50 мм. Для беспрепятственного прохода воздушного потока через конёк гидроизоляционная плёнка должна не доходить до конька 40 — 50 мм (Рис. 2), а между коньком и уплотнителем конька необходимо оставить зазор «К».
2. Обрешетка и монтаж профнастила.
По стропилам на уложенный гидроизоляционный материал прибиваются стропильные планки толщиной 40 — 50 мм, а к ним — антисептированные доски обрешетки (рис.3).
Особенности укладки профнастила в зависимости от угла наклона кровли показаны в таблице 1.
Используйте прокрутку ←|→
Таблица 1
Крепление профнастила к обрешетке желательно производить в нижней части гофры Количество саморезов 5 — 7 штук на квадратный метр. Наиболее целесообразно кровлю из профнастила применять в зданиях с длиной ската до 12 м. Если по скату укладываются несколько листов, то горизонтальный нахлест принимается в зависимости от угла наклона кровли (табл. 2).
Таблица 2
Используйте прокрутку ←|→
3. Крепление профнастила
Крепление профнастила между собой и к обрешетке следует выполнять самонарезающими винтами с цинковым покрытием и с уплотнительной шайбой из неопреновой резины. Для крепления профнастила к обрешетке в нижнюю гофру используются саморезы 4,8 —28…40. При монтаже конька крепление его необходимо производить через верхнюю гофру, тогда длина самореза подбирается исходя из высоты профиля.
4. Оформление фронтонного среза.
Крепление «ветровой» планки осуществляется саморезами с шагом 200 — 300 мм с поперечным нахлёстом между планками 100 — 150 мм.
5. Оформление продольного и поперечного примыкания ската к стене.
6. Оформление конька
Коньковый элемент начинают укладывать со стороны противоположной преобладанию ветров и дождей. Коньковые элементы укладываются с нахлёстом 100 — 200 мм и крепятся саморезами в верхнюю гофру. Длина саморезов определяется а зависимости от высоты профнастила. Шаг крепления 200 — 300 мм.
При небольших углах наклона кровли целесообразно применение на коньке уплотнительной прокладки, чтобы не попадала вода под конёк при косом дожде и сильном ветре. При установке уплотнительной прокладки необходимо оставлять вентиляционный зазор между коньком и уплотнительной прокладкой (Рис. 10).
После окончания монтажа кровля должна быть тщательно осмотрена, на ней не должно остаться никаких посторонних предметов, а также металлической стружки или стальных обрезков.
Забор из профнастила.
На подготовленном участке бурится отверстие (направление), после чего столб 60х60х2 мм с крышкой вбивается в грунт на глубину от 1,0 м до 1,5 м (в зависимости от высоты забора). Столбы устанавливаются на расстоянии 2,0 -3,0 м. друг от друга.
Профильная труба 40х20х2 мм (лаги) горизонтально приваривается электросваркой к столбам, в два, три или четыре ряда. На полученный каркас из столбов и поперечных лаг крепится профнастил оцинкованными или цветными саморезами под металл.
Рекомендуем:
- Производство профнастила
- Стоимость снегозадержателей на крышу из профнастила
- Цены на доборные элементы для кровли из профнастила
10 шагов по монтажу кровли из гофрированного металла
Кровля из гофрированного металла
«>монтаж кровли из гофрированного металла. дизайнерское чутье.
Содержимое
Это особенно верно, поскольку впадины и выпуклости гофрированного металла бывают разной ширины и формы. В большинстве случаев гофрированная металлическая кровля создаст деревенский дизайн, который идеально подходит для сада или патио.
Инструменты, необходимые для монтажа гофрированной металлической кровли
Для выполнения этого проекта «Сделай сам» потребуются следующие предметы:
УСТАНОВКА МЕТАЛЛИЧЕСКОЙ ПРОФИЛИРОВАННОЙ КРОВЛИ…
Пожалуйста, включите JavaScript
УСТАНОВКА МЕТАЛЛИЧЕСКОЙ КРОВЛИ ИНСТРУКЦИИ
- перчатки и защитные очки
- молоток
- измерительная лента
- металлические панели (жесть или оцинкованная сталь)
- краска и кисть (дополнительно)
- Полиуретановый герметик
- Козырек конька
- Кровельный клей
- Рубероид
- Кровельные гвозди
- Кровельные скобы
- Отвертка
- Степлер
- Универсальный нож
- Шайбы и винты
Следуя приведенным ниже 10 простым инструкциям, Вы сможете установить крышу из профнастила на свой гараж или сарай.
Шаг 1: Измерьте вашу крышу
Не поднимаясь на саму крышу, вы можете получить измерения, просто измерив длину и ширину крыши, а затем перемножив их. Если крыша имеет козырек, то вам нужно будет получить размеры обеих сторон крыши.
Также помните:
Вам потребуется немного больше материала, чем отмерено, из-за необходимости перекрытия на крыше. Предлагаемый нахлест для крыши составляет 4 дюйма.
Шаг 2: Купите металлические панели
В зависимости от площади крыши можно использовать панели разных размеров. Вы можете либо купить большие металлические панели длиной до 32 футов, а затем обрезать их до нужного размера, либо вы можете приобрести предварительно нарезанные металлические панели в магазине товаров для дома, длина которых может составлять всего 10 или 12 футов.
Если вам нужно разрезать листы, вы можете использовать угловую шлифовальную машину, пилу или ножницы по металлу.
Шаг 3: Укладка рубероида
Рубероид предназначен для создания слоя изоляции. Если вы устанавливаете металлическую крышу на такую конструкцию, как покрытие патио, вам может не понадобиться этот изоляционный слой. (Вместо этого вы можете просто прикрепить металлическую крышу непосредственно к деревянным балкам.) Обрежьте толь канцелярским ножом по размеру.
Рубероид укладывается горизонтально вдоль фанерного настила крыши. Прикрепите рубероид с помощью кровельных скоб. Убедитесь, что вы перекрываете каждый слой не менее чем на 4 дюйма.
Шаг 4: Уложите и закрепите первую металлическую панель
При укладке металла вам нужно будет начать с нижнего угла крыши и двигаться поперек. После того, как вы закончите каждый ряд панелей, вам нужно будет начать новый ряд, который перекрывает старый ряд как минимум на 4 дюйма.
Вы можете думать об этом процессе как о движении по нижней части крыши, а затем постепенно поднимаясь все выше и выше, пока не достигнете пика.
Когда вы начнете с первой металлической панели, расположите ее так, чтобы она выступала за край не менее чем на 4 дюйма. Теперь наденьте шайбу на 1 ½-дюймовый шуруп для дерева и с помощью отвертки прикрепите его к фанере крыши.
Как правило, вам нужно, чтобы он был достаточно тугим, чтобы удерживать его на месте, но не настолько, чтобы на металле образовались ямочки. Затем добавьте винты примерно через каждые 8 дюймов вдоль внешнего края и нижней части панели.
Шаг 5: Завершите первый ряд
Когда придет время укладывать еще одну металлическую панель, перекройте предыдущую деталь хотя бы на один закругленный гофр. Это поможет защитить крышу от непогоды. Вверните шурупы в перекрывающийся край и нижнюю часть каждого последующего листа.
Для последней панели в каждом ряду вам, возможно, придется обрезать ее по размеру, помня о необходимости нахлеста. Для этого можно использовать пилу или ножницы по металлу.
Шаг 6: Завершите первую сторону крыши
Начните следующий ряд над последней панелью предыдущего ряда. Перекройте ряд ниже на 4 дюйма. Повторите процесс, чтобы закончить первую сторону крыши.
Шаг 7: Уложите и закрепите металлические панели с другой стороны
Затем вам нужно будет повторить этот процесс с другой стороны остроконечной крыши.
Шаг 8: Прикрепите остроконечный конек
Завершите верх, добавив остроконечный конек, форма которого напоминает вашу крышу. Положите этот козырек на место на верхней части крыши, перекрывая нижний ряд металла. Закрепите его шайбами и винтами, как вы это делали с металлическими листами.
Шаг 9: Заделка швов на крыше
Здесь вы возьмете кровельный клей или кровельный герметик и убедитесь, что нет открытых швов. Затем вам нужно будет дать цементу или герметику высохнуть в течение как минимум 12 часов.
Шаг 10: Покраска крыши
Чтобы сделать вашу металлическую крышу еще более долговечной, вы можете покрасить ее прозрачным полиуретановым герметиком. Вы можете использовать для этого кисть, хотя некоторые люди предпочитают использовать краскораспылитель для большой площади крыши.
Безопасность при установке кровли из гофрированного металла
Всегда надевайте плотные перчатки и защитные очки при работе с этим проектом по установке кровли. Кроме того, никогда не стойте прямо на крыше, так как это может привести к образованию вмятин на крыше.
Выводы
Гофрированная металлическая кровля может быть удобным и относительно доступным способом обеспечения защиты без необходимости установки металлической черепицы. Кроме того, кровля из профнастила отличается высокой прочностью и прослужит не один десяток лет. Чтобы узнать больше о долговечности вашей крыши, посмотрите, как долго прослужит металлическая крыша.
Когда вы решите установить кровлю из гофрированного металла, вам просто нужно убедиться, что у вас есть подходящие материалы. Предприняв шаги для правильной установки металла и убедившись, что между каждым рядом есть много нахлеста, вы обеспечите большой срок службы своей новой гофрированной металлической крыши.
Последнее обновление от 2023-05-02 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Привет, я Джим. Я был строителем кровли в течение 20 лет, прежде чем решил запустить myrooff.com и собирать лучший контент о кровле. Я люблю деревообработку и строительство, и для меня было вполне естественно начать этот проект моей страсти. Спасибо, что посетили.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ МЕТАЛЛИЧЕСКОЙ ПРОФИЛИРОВАННОЙ КРОВЛИ
Оцените этот пост
Это особенно верно, поскольку впадины и вздутия гофрированного металла бывают разной ширины и формы. В большинстве случаев гофрированная металлическая кровля создаст деревенский дизайн, который идеально подходит для сада или патио.
ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ МЕТАЛЛИЧЕСКОЙ КРОВЛИ
Для выполнения этого проекта «Сделай сам» потребуются следующие предметы:
- перчатки и защитные очки
- молоток
- Рулетка
- Металлические панели (жесть или оцинкованная сталь)
- Краска и кисть (необязательно)
- Полиуретановый герметик
- Пик Ридж
- кровельный цемент
- Рубероид
- Кровельные гвозди
- кровельные скобы
- Отвертка
- Степлер
- универсальный нож
- Шайбы и винты
ИНСТРУКЦИИ ПО УСТАНОВКЕ ГОФРИРОВАННОЙ МЕТАЛЛИЧЕСКОЙ КРЫШИ
Следуя приведенным ниже 10 простым инструкциям, вы сможете установить гофрированную металлическую крышу на свой гараж или сарай.
ШАГ 1: ИЗМЕРЬТЕ КРЫШУ
Не поднимаясь на саму крышу, вы можете измерить ее, просто измерив длину и ширину крыши, а затем умножив их. Если крыша имеет козырек, то вам нужно будет получить размеры обеих сторон крыши.
Также помните:
Вам потребуется немного больше материала, чем отмерено, из-за необходимости перекрытия на крыше. Предлагаемый нахлест для крыши составляет 4 дюйма.
ШАГ 2: КУПИТЬ МЕТАЛЛИЧЕСКИЕ ПАНЕЛИ
В зависимости от площади крыши можно использовать панели разных размеров. Вы можете либо купить большие металлические панели длиной до 32 футов, а затем обрезать их до нужного размера, либо вы можете приобрести предварительно нарезанные металлические панели в магазине товаров для дома, длина которых может составлять всего 10 или 12 футов.
Если вам нужно разрезать листы, вы можете использовать угловую шлифовальную машину, пилу или ножницы по металлу.
ШАГ 3: УКЛАДКА РУФЛЯЦИИ
Рубероид предназначен для создания слоя изоляции. Если вы устанавливаете металлическую крышу на такую конструкцию, как покрытие патио, вам может не понадобиться этот изоляционный слой. (Вместо этого вы можете просто прикрепить металлическую крышу непосредственно к деревянным балкам.) Обрежьте кровельный толь по размеру канцелярским ножом.
Рубероид укладывается горизонтально вдоль фанерного настила крыши. Прикрепите толь с помощью кровельных скоб. Убедитесь, что вы перекрываете каждый слой не менее чем на 4 дюйма.
ШАГ 4: УКЛАДИТЕ И ЗАКРЕПИТЕ ПЕРВУЮ МЕТАЛЛИЧЕСКУЮ ПАНЕЛЬ
При укладке металла вам нужно будет начать с нижнего угла крыши и работать поперек. После того, как вы закончите каждый ряд панелей, вам нужно будет начать новый ряд, который перекрывает старый ряд как минимум на 4 дюйма.
Вы можете думать об этом процессе как о движении по нижней части крыши, а затем постепенно поднимаясь все выше и выше, пока не достигнете пика.
Когда вы начнете с первой металлической панели, расположите ее так, чтобы она выступала за край не менее чем на 4 дюйма. Теперь наденьте шайбу на 1 ½-дюймовый шуруп для дерева и с помощью отвертки прикрепите его к фанере крыши.
Как правило, вам нужно, чтобы он был достаточно тугим, чтобы удерживать его на месте, но не настолько, чтобы на металле образовались ямочки. Затем добавьте винты примерно через каждые 8 дюймов вдоль внешнего края и нижней части панели.
ШАГ 5: ЗАВЕРШИТЕ ПЕРВЫЙ РЯД
Когда придет время укладывать еще одну металлическую панель, перекройте предыдущую деталь хотя бы на один закругленный гофр. Это поможет защитить крышу от непогоды. Вверните винты в перекрывающийся край и нижнюю часть каждого последующего листа.
Для последней панели в каждом ряду вам, возможно, придется обрезать ее по размеру, помня о необходимости нахлеста. Для этого можно использовать пилу или ножницы по металлу.
ШАГ 6: ОТДЕЛКА ПЕРВОЙ СТОРОНЫ КРЫШИ
Начинайте следующий ряд над последней панелью предыдущего ряда. Перекройте ряд ниже на 4 дюйма. Повторите процесс, чтобы закончить первую сторону крыши.
ШАГ 7: УКЛАДИТЕ И ЗАКРЕПИТЕ МЕТАЛЛИЧЕСКИЕ ПАНЕЛИ С ДРУГОЙ СТОРОНЫ
Затем вам нужно будет повторить этот процесс с другой стороны остроконечной крыши.
ШАГ 8: ПРИКРЕПИТЕ ЗАКОНЧИК КОНЬКА
Завершите верх, добавив остроконечный выступ, форма которого напоминает вашу крышу. Положите этот козырек на место на верхней части крыши, перекрывая нижний ряд металла. Закрепите его шайбами и винтами, как вы делали это с металлическими листами.
ШАГ 9: ЗАПЕЧАТАЙТЕ ШВЫ КРЫШИ
Здесь вы возьмете кровельный клей или кровельный герметик и убедитесь, что нет открытых швов. Затем вам нужно будет дать цементу или герметику высохнуть в течение не менее 12 часов.
ШАГ 10: ПОКРАСКА КРЫШИ
Чтобы сделать вашу металлическую крышу еще более долговечной, вы можете покрасить ее прозрачным полиуретановым герметиком. Вы можете использовать для этого кисть, хотя некоторые люди предпочитают использовать краскопульт для большой площади крыши.
