Крыша для дома мансардная крыша: 115 фото устройства крыши особого типа

115 фото устройства крыши особого типа

При планировании современного частного дома важно использовать пространство максимально функционально. В решении этой задачи поможет обустройство мансарды. Мансардным этажом считается просторный чердак, который адаптирован для комфортного проживания. Такое решение планировки пространства значительно снизит потерю тепла, а также сделает ваш дом оригинальным и современным.

При помощи мансарды вы можете расширить жилую площадь обычного одноэтажного дома. Стоит заметить, что для сооружения мансарды не требуется особых навыков в области стройки, достаточно следовать инструкциям и правилам. Поэтому рассмотрим, как сделать мансардную крышу своими руками.

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей — из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.

Подготовительные работы

Для выполнения некоторых этапов работы рекомендуется обратиться за помощью или консультацией к специалистам. К примеру, неопытному человеку будет достаточно сложно составить чертеж мансардной крыши. Чтобы сооружение было надежным, нужно уметь правильно рассчитать размеры и размещение каждого элемента.

Перед началом строительства необходимо рассчитать степень прочности дома, поскольку крупное сооружение создаст дополнительное давление на фундамент. Этот этап лучше доверить квалифицированному специалисту.

При расчете мансардной кровли и составлении проекта учитывается вся площадь помещения как полезная, так и глухая. Полезной считают ту зону, в которой высота от пола к потолку превышает один метр.

Все остальные участки чердака относятся к глухой территории. В этих местах удобно будет оборудовать места для хранения вещей или хозяйственных принадлежностей, поскольку к жилой площади их отнести не возможно.

Основные этапы строительства

На первом этапе необходимо сделать расчет прочности здания. Второй шаг предусматривает расчет и проектирование мансарды. Третьим шагом является демонтаж старой крыши.

Далее приступайте к самому трудоемкому и ответственному четвертому этапу – созданию стропильного каркаса. Для сооружения каркаса вам понадобится не меньше двух помощников. Приступите к пятому этапу – размещение и фиксация мауэрлата.

Шестой этап – это установка каркаса для подкровельного помещения. Отдельные части этого каркаса также будут подпорками для стропил.

На длинные балки из дерева закрепляются вертикальные стойки, размещают их по краям дома. Крепление осуществляется при помощи саморезов, либо металлических уголков.

Далее к стойкам нужно прикрепить перемычки (седьмой этап). Чтобы упростить задачу, рекомендуется пользоваться руководством по созданию мансардной крыши с фото.

После того как все элементы закреплены, переходите к восьмому шагу. Вам необходимо убедиться, что они размещены правильно. Для проверки между получившимися арками натяните шнур, оцените угол его наклона.

При правильном монтаже размещение шнура должно быть строго горизонтальное. В случае отклонений, арки нужно исправить, либо переделать. Если арки размещены правильно, их нужно зафиксировать при помощи гвоздевых пластин.

Следующим этапом (восьмым) является установление стропильной системы. Крепление первых стропил должно быть в месте максимального уклона кровельного ската.

Стропила необходимо подготовить заранее, каждый брусок закрепляется на отведенное место. При закреплении верхних стропил нужно строго соблюдать наклон ската. По окончанию этапа приступите к прибиванию обрешетки.

Завершаем работу

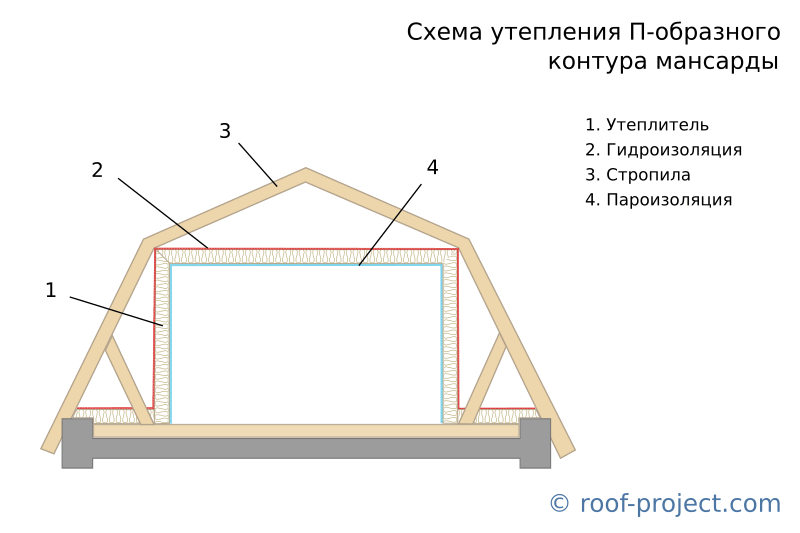

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.

Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант.  По завершению этого этапа строительство можно считать завершенным.

Фото мансардной крыши

Также рекомендуем посетить:

• Правильная крыша
• Утепление мансарды
• Крыша из ондулина
• Монтаж крыши
• Плоская крыша
• Установка крыши
• Стропильная система
• Крыша из шифера
• Труба на крыше
• Односкатная крыша
• Устройство крыши
• Вальмовая крыша
• Крыша дома
• Крыша гаража
• Четырехскатная крыша
• Ломаная крыша
• Как сделать крышу
• Ремонт крыши
• Кровля крыши
• Проект крыши
• Течет крыша
• Крыша дома своими руками
• Утепление крыши
• Профнастил для крыши
• Угол крыши
• Гидроизоляция крыши
• Система крыши
• Крыша бани
• Двухскатная крыша
• Снегозадержатели на крышу
• Конек крыши
• Чем покрыть крышу
• Крыша из металлочерепицы
• Снег на крыше
• Красивая крыша

чертежи стропильной системы, основы расчета, планировка, сборка

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крышах намного больше, чем на стенах.

Содержание статьи

• 1 Мансардные окна
  • 1.1 Наклонное окно в плоскости крыши
  • 1.2 Окно-домер, выступающее над плоскостью крыши
  • 1.3 Утопленное окно на мансарде
  • 1.4 Самое простое и надежное мансардное окно
• 2 Стропильная система
  • 2.1 Угол наклона
  • 2.2 Виды стропильных систем ломаных крыш
    • 2.2.1 С наслонными стропилами
  • 2. 3 Шаг установки стропил
  • 2.4 Размеры доски для стропильной системы
• 3 Мансардная крыша своими руками: порядок монтажа
  • 3.1 Первый способ
  • 3.2 Второй способ
  • 3.3 Узлы и их чертежи

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Наклонное окно в плоскости крыши

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Окно-домер, выступающее над плоскостью крыши

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании, и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы  — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно на мансарде

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант. Вот почему:

Геометрия кровли тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте. Вообще,  такие окна делают редко.

Самое простое и надежное мансардное окно

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах. Это самый недорогой вариант, который запросто реализуется своими руками.

Обычное окно в необычной стене

По сути, это обычное окно, просто в необычном месте. Стропильная система применяется классическая. Для широкого остекления требуется сверху усиленная балка.

Об устройстве двухскатной крыши читайте тут.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади. Если сравнивать с двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виду, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Выбор угла наклона кровли зависит от кровельного материала. Но насчет материала можно передумать. Что нельзя изменить — региона и погодные условия. Вот они и являются определяющими в выборе угла наклона мансардной кровли.

Классический вариант приведен на рисунке. Нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,5 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусностью он обладает. Это необходимо учитывать. И в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

С наслонными стропилами

Ниже на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Один из вариантов построения каркаса  с висячими стропилами

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по размерам здания, каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Шаг установки стропил

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя.

Мансарду надо будет утеплять, так что шаг стропил стараются подогнать к ширине утеплителя

Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Размеры доски для стропильной системы

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Можно делать двуслойное утепление. Так даже будет теплее — перекрываться будут все мостики холода

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов.

Особенности утепления крыш мансардного типа описаны тут.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди  — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой.  Желательно все стыки укреплять стальными накладками или уголками.

О строительстве дома из газобетона можно прочесть в этой статье.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног  — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Один из этапов строительства мансардной крыши своими руками

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Почти готовый каркас

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Несколько вариантов крепления стропил к мауэрлату

Мансардная крыша и ее необычные преимущества

By Simona Ganea | Опубликовано 20 апреля 2022 г. Отзыв от Rachel Brown

Купить сейчас

Мансардная крыша отличается особым старинным качеством. Это стиль крыши, который пользовался периодом популярности, которая в последние годы пошла на убыль.

Legacy Services

Тем не менее, этот стиль крыши имеет ряд очевидных преимуществ. В этой статье мы познакомим вас с краткой историей и некоторыми преимуществами и недостатками этой уникальной крыши.

К концу вы станете экспертом и, возможно, будете убеждены, что этот стиль крыши заслуживает возвращения.

Мансардная крыша: краткая история и объяснение терминов

Buffalo Homes

Стиль мансардной крыши является примером того, как архитектурный дизайн важен как для формы, так и для функции. Этот стиль крыши, также называемый бордюрной крышей или французской крышей, берет свое название в честь Франсуа Мансара, известного французского архитектора. Однако он популяризировал стиль, а не изобрел его.

Первое задокументированное использование мансардной крыши было в 1546 году Пьером Леско в юго-западном крыле Лувра. Эта конструкция крыши стала более популярной в 17 веке, а затем снова во времена Второй империи под властью Наполеона III во Франции.

Мансардные крыши стали важным символом французской архитектуры.

Walker Zanger

Этот стиль крыши с годами завоевал популярность в Канаде, США и многих других западных странах.

Самая важная причина, по которой этот стиль крыши так ценился, заключалась в том, что он добавлял дополнительное чердачное пространство. Мансардная крыша дает больше свободного пространства на чердаке. Это был хороший вариант крыши как в сельской, так и в городской местности; однако в городских условиях это ценилось, потому что позволяло вертикально расширять пространство без необходимости увеличения землепользования.

Хотя многие признают, что этот тип крыш хорошо работает во многих архитектурных проектах, в наши дни этот тип крыш утратил свое значение.

Что такое мансардная крыша?

Мансардная крыша представляет собой нечто среднее между вальмовыми крышами, имеющими углы со всех четырех сторон, и вальмовыми крышами, имеющими две угловые секции крыши с двух сторон.

Короче говоря, крыша мансардного типа имеет по два ската с каждой стороны, причем нижний скат имеет более острый угол, чем верхний скат. Как и вальмовая крыша, мансардная крыша четырехскатная.

Мансардная крыша и вальмовая крыша

Многие путают мансардную крышу с вальмовой; однако эти крыши имеют разные стили, которые вы можете распознать, если знаете, какие особенности наблюдать. Архитектура вальмовой крыши похожа на двускатную крышу тем, что она имеет наклонную крышу с двух сторон дома, но вальмовая крыша имеет два ската с каждой стороны, а не один.

Хотя этот стиль кровли не является обычным явлением, вы можете увидеть двускатную крышу на амбарах. Мансардная крыша имеет те же два угла с каждой стороны крыши, но у нее есть крыша с четырех сторон дома, а не с двух сторон, как у двускатной крыши.

Типы мансардных крыш

cupapizarras

Существует четыре типа наиболее распространенных конструкций мансардных крыш.

• Прямая  – Этот тип мансардной крыши имеет длинный, почти вертикальный нижний скат и небольшой верхний скат. Этот верхний склон не всегда виден с уровня земли. На многих крышах в этом стиле есть слуховые окна, позволяющие естественному свету и вентиляции проникать на верхний этаж.
• Выпуклая  – Нижний скат мансардной крыши этого типа изгибается наружу. Этот стиль напоминает изгиб формы колокола. Это добавляет много дополнительного пространства в мансардные помещения.
• Вогнутая  – Эта крыша имеет плоский верхний скат и крутой нижний скат, изгибающийся внутрь. Этот стиль не дает столько места, как другие мансардные стили, но он имеет давнее архитектурное наследие, поскольку использовался в исторических особняках и зданиях.
• S-образная форма  – сочетание выпуклых и вогнутых линий крыши. Крыша начинается с изгиба внутрь и заканчивается изгибом наружу.

Виды черепицы на мансардной крыше

Кровельный материал на мансардных крышах очень специфичен. Не каждая черепица будет работать из-за уклона, подверженности экстремальным погодным условиям и того факта, что крутой уклон не позволяет черепице герметизироваться вместе, как на менее крутой остроконечной крыше.

На протяжении всей истории мансардные крыши отделывались черепицей сланца , так как кровельщики могли расположить их для правильного отвода воды и потому что они были привлекательными. В последние годы некоторые сторонники рекомендуют синтетическая черепица или деревянная черепица, например кедровая крошка , для мансардной крыши, поскольку они легче и не будут соскальзывать с крыши со временем. Вы можете сэкономить на затратах, используя битумную черепицу или металлочерепицу . Однако многие считают, что битумная черепица слишком тяжелая для наклона мансардной крыши.

Плюсы и минусы мансардной крыши

Архитектура Онтарио

Многим людям нравится внешний вид мансардной крыши, но есть важные причины, по которым сегодня этот стиль кровли не популярен.

Pros

• Эстетическая привлекательность – Мансардные крыши имеют элегантный стиль, напоминающий французскую архитектуру. Кроме того, они уникальны в современном мире двускатных крыш.
• Дополнительное пространство – Этот стиль кровли позволяет расширить внутреннее пространство чердака. Вы можете использовать это чердачное пространство для комнат обычных размеров из-за более плоского верхнего ската лучше, чем с двускатными крышами.
• Расходы на отопление – Помещения, встроенные в чердачное помещение, распределяют тепло лучше, чем при двускатной крыше. Эти крыши сокращают расходы на отопление, равномерно распределяя тепло по всему помещению.
• Естественное освещение – С добавлением мансардных окон в чердачные помещения поступает больше естественного света и улучшается вентиляция. Большие окна гораздо проще установить в мансардную крышу, чем в двускатную.

Минусы

• Атмосферостойкость – Верхняя панель мансардной крыши имеет очень низкий уклон, что делает ее менее устойчивой к атмосферным воздействиям, чем другие крыши. Например, сильные дожди или снег могут скапливаться на более плоской части крыши, создавая проблемы в будущем, такие как протечки и смещение черепицы. Кроме того, большинство таких крыш имеют плохую дренажную систему.
• Высокая стоимость установки – Эти крыши необычны и требуют больших затрат на установку по сравнению с другими типами крыш.
• Высокие затраты на ремонт – Эти крыши требуют тщательного обслуживания, а затраты на ремонт выше, чем у других типов крыш.
• Сложность с получением разрешения — Во многих местах требуется специальное разрешение для строительства крыши этого типа. Не все районы предоставляют один.

Дома с мансардными крышами

Мансардная крыша уникальна среди кровельных стилей. Он имеет величественную красоту и дизайн, которые выделяют его. Кроме того, это позволяет больше развивать внутреннее пространство. Мы собрали несколько удивительных фотографий мансардных крыш, как снаружи, так и внутри.

Внешний вид мансардной крыши

Мансардную крышу можно узнать по уникальному характеру стиля. Существуют как исторические образцы мансардных крыш, так и современные варианты мансардных крыш.

Вогнутая мансардная крыша

Ваш исторический дом

Этот большой исторический дом выполнен в элегантном классическом стиле. Многие архитекторы сочетают мансардные крыши с другими элементами крыши, такими как эта, с вырезом для окна. Эта крыша имеет несколько больших окон, чтобы увеличить количество света в мансарде.

Прямая мансардная крыша

Old House Online

Прямая мансарда этого коттеджа имеет небольшой верхний уклон, который не виден с уровня улицы. Хотя эта форма может не иметь элегантности, присущей более округлым мансардным стилям, это практичный способ увеличить пространство на вашем дополнительном этаже.

Выпуклая мансардная крыша

Civiconcepts

Эта стильная крыша предлагает дополнительное пространство прямой мансардной крыши и элегантность закругленной формы.

Современные мансардные крыши

The Modern Digest

Хотя вы можете с полным основанием считать мансардную крышу историческим стилем, который сегодня мало используется, все еще существуют современные версии этого стиля. Рассмотрим эту реконструкцию резиденции в Джорджтауне. Прямая мансардная крыша позволяет добавить большие окна, которые добавляют дому больше симметрии и дополнительного пространства.

Мансардные интерьеры

Расширение внутренних пространств – одна из лучших причин для мансардной крыши. Когда вы добавляете мансардную крышу, вы не ограничены в том, что вы можете разместить в дополнительной жилой площади от главной спальни до ярких мастерских художников.

Горное шале

В этом шале от design alpino увеличено жилое пространство под мансардной крышей. Они закончили потолок открытыми балками и использовали органические элементы, такие как каменные стены, чтобы создать связь с внешним миром.

Офис на верхнем чердаке

Кроме того, люди используют дополнительные квадратные метры для офиса. Обратите внимание на большие световые люки на плоской крыше. Это пространство настолько яркое и светлое, что оно также идеально подходит для студии художника или спальни.

Уютная тусовка

Если вам не нужно больше спален или офисных помещений, используйте зону под мансардой как уютную тусовку для всей семьи. Секция хорошо вписывается под открытые балки, чтобы придать всей конструкции цельный вид. Bo-design создал это пространство.

Современная квартира в стиле лофт

Массивные окна в этом современном лофте задают тон потрясающего стиля этого помещения. Дизайнеры использовали стеклянные перегородки, чтобы отделить пространство, но при этом оставить его открытым.

Гостиная

В этом современном лофте есть все необходимое для личной жизни. Этот дизайн, созданный raca-architekc, включает спальню, кабинет, зону отдыха и ванную комнату. Высокие окна придают всей площади ощущение простора и света. Теплый деревянный потолок добавляет текстуры к общей нейтральной цветовой гамме.

Многогранный потолок

Нам нравится этот дизайн жилого помещения от ideea. Геометрические углы потолка в сочетании с мебелью в стиле минимализма и цветовой палитрой делают это пространство поразительным. Множество окон и световых люков означают, что это пространство никогда не будет таким темным и тоскливым, как многие чердачные помещения.

Часто задаваемые вопросы (FAQ)FAQ

Для чего нужна мансардная крыша?

Мансардные крыши были впервые введены как способ увеличить пространство на верхнем этаже и избежать налогов, взимаемых в зависимости от высоты здания. Таким образом, умные строители могли обходиться меньшими налогами и добавлять больше места в здание, не увеличивая высоту.

Хороши ли мансардные крыши?

У каждой крыши есть свои плюсы и минусы. Мансардные крыши хороши тем, что они предлагают больше дополнительного пространства на чердаке, чем вальмовые или двускатные крыши. Кроме того, они красивы по стилю. Однако у них есть недостатки, которые важно понять, прежде чем инвестировать в мансардную крышу.

Почему французские мансардные крыши серые?

Во многих французских крышах в качестве основного кровельного материала используется листовой металл из цинка или меди. При выветривании цинк становится серым, а медь — светло-зеленым.

Является ли мансардная крыша вальмовой?

Да, мансарда — это разновидность шатровой крыши. Это четырехскатная вальмовая крыша.

Мансардная крыша плоская?

Верхняя часть мансардной крыши плоская, хотя она также имеет две угловые секции крыши, отходящие от плоской средней части. Эта плоская местность является причиной высоких затрат на техническое обслуживание и ремонт, поскольку снег и вода со временем накапливаются, вызывая проблемы.

Какой уклон мансардной крыши?

Мансардная крыша имеет два ската для учета верхнего и нижнего скатов. Нижний склон имеет угол наклона около 70 градусов, а верхний участок имеет угол наклона около 30-36 градусов.

Мансардная крыша: Заключение

Мансардные крыши имеют долгую и интересную историю и красивый стиль, который стоит понять. Стиль крыши здания является важным элементом его архитектурного стиля.

Независимо от того, покупаете ли вы старый дом с мансардой или хотите увеличить пространство на чердаке, эти крыши обладают уникальными характеристиками, которые в некоторых случаях могут подойти.

Мансардные крыши имеют врожденные конструктивные недостатки, которые не подходят для некоторых домов и мест. Это стоит знать, прежде чем инвестировать в дорогостоящий ремонт или покупку новой крыши.

Мансардная крыша и стиль Второй ампир

Типичным безбашенным домом среднего класса является этот Ред-Хук, Нью-Йорк, пример с красивой верандой напротив и выступающим верхним заливом вместо башни. Это тип, который можно было найти где угодно от штата Мэн до Калифорнии в 1870-х и 1880-х годах.

Какое-то время, в середине XIX века, темп архитектурного вкуса состоятельных американцев задавал не какой-то идеал античного прошлого, а все, что было в моде во время режима Луи-Наполеона (1852-1870), или эпоха, называемая Второй французской империей. Даже после того, как франко-прусская война закончилась в 1871 году, здания в стиле Второй империи продолжали расти на волне огромных, недавно отчеканенных состояний после Гражданской войны, которые были полностью оборудованы для обслуживания этих экстравагантно декоративных домов. Стиль Второй ампир с его вездесущими мансардными крышами и тяжелым орнаментом оставался первым выбором богатых строителей жилья и их архитекторов, потому что в их глазах он был не только полностью «современным», но и модно роскошным в то, что было очень яркой эпохой. действительно.

История мансардной крыши

Не все мансардные дома были разбросаны; многие из них были спроектированы так, чтобы соответствовать узким участкам, сохраняя при этом характерные линии крыш и башен. Этот дом 1870-х годов в Райнбеке, штат Нью-Йорк, имеет традиционные черты Второй империи, с характерными оконными украшениями и перемычками.

Эмблемой стиля является отличительная мансардная крыша, устройство, приписываемое французскому архитектору XVII века Франсуа Мансару (1598-1666). Историки архитектуры помнят Мансара как отца французской классической архитектуры, но он явно имел и практический характер. Смысл двускатной крыши Мансара заключался в том, чтобы выжать целый этаж жилого пространства над линией карниза здания без увеличения технической этажности конструкции — экономически привлекательный элемент архитектурного трюка в таком городе, как Париж, где восходящая мобильность , по крайней мере, в зданиях, был ограничен или обложен высокими налогами.

Верхняя часть мансардной крыши, как правило, широкая и плоская, чтобы максимизировать объем пространства под ней — представьте себе четырехскатную крышу, верхняя поверхность которой простирается почти до краев здания. Нижний шаг может быть выпуклым (закругленным наружу, возможно, в форме буквы S или колокола), вогнутым (загнутым внутрь или расширяющимся) или крутым углом. Иногда мансардная крыша бывает двухэтажной.

Какой бы ни была форма крыши, всегда имеется множество слуховых окон для освещения жилого пространства внутри. Элементы Второй империи и мансардные крыши настолько часто встречаются вместе, что сам стиль часто называют мансардным стилем. Хотя верно то, что у каждого дома Второй Империи есть по крайней мере одна мансардная крыша (а у некоторых их много), всегда ли наличие мансардной крыши означает дом Второй Империи? Одним словом, нет. В зданиях Второй империи мансардная крыша должна быть доминирующей, а не второстепенной. Например, у вас может быть дом в стиле королевы Анны с остроконечной главной крышей и башней с мансардной крышей. Такой дом все же королевы Анны, а не Второй империи. Точно так же многие дома в Стик-стиле имеют мансардные крыши, но они не относятся ко Второй империи, потому что в дизайне преобладают черты Стик-стиля.

Периодически появляются одноэтажные мансардные дома, но уж точно не в большом количестве. В этом доме в Топсфилде, штат Массачусетс, с вогнутой изогнутой крышей сохранились обычные слуховые окна, прекрасный эркер с левой стороны и характерный консольный навес над двойной входной дверью.

Так случилось, что чисто французское влияние довольно быстро ослабло в архитектурно-беспорядочные дни Америки конца 19-го века. Когда состояние Франции пошло на убыль после франко-прусской войны, которая стала катастрофой для французов, пострадал и престиж Франции. Более того, быстро растущие ряды профессиональных архитекторов Америки (правда, получивших образование в парижских мастерских Ecole des Beaux-Arts мастеров) были полны решимости найти свой собственный архитектурный путь. Следовательно, дома и другие постройки отклонялись в сторону других стилей, даже иногда сохраняя характерную линию мансардной крыши.

Другие популярные стили того времени — итальянский стиль, стиль королевы Анны, романский стиль, викторианская готика — привлекли внимание домостроителей, и все они продолжали использовать элементы декора времен Второй империи, а также популярную мансардную крышу. .

Стиль Второй Империи

Хотя мансардные особняки менее распространены на Юге после Гражданской войны, дом Хека-Эндрюса 1870 года в Роли, Северная Каролина, является образцовым. Выпуклая крыша башни контрастирует с глубоко вогнутой крышей дома.

Галерея Ренвик в Вашингтоне, округ Колумбия, считается первым настоящим зданием Второй Империи в США. Музей американского искусства Смитсоновского института, первоначально он был построен для размещения обширных частных коллекций произведений искусства миллионера Уильяма Уилсона Коркорана. Во время Гражданской войны оно было использовано в качестве правительственного офисного здания, а после войны было возвращено его владельцу, а затем снова передано на государственную службу. Архитектор Джеймс Ренвик также спроектировал знаменитый Смитсоновский замок в Вашингтонском торговом центре.

Кстати, Вторую империю также иногда называют «стилем генерала Гранта», потому что она была наиболее популярна — по крайней мере, в США — сразу после Гражданской войны и во время президентства Улисса С. Гранта (1869–1877). Именно президент Грант обратился к своему архитектору казначейства, британскому эмигранту Альфреду Б. Маллетту, с просьбой спроектировать потрясающе тщательно продуманное здание Государственного, военного и военно-морского флота (ныне старое административное здание) рядом с Белым домом в 1871 году. (Так почему же? , вы можете спросить, а не называется ли он стилем президента Гранта, а не стилем генерала Гранта? Кто знает?) Государственное, военное и военно-морское строительство сделало Малле знаменитым и разожгло повальное увлечение французской архитектурой среди послевоенного класса сверхбогатых предпринимателей ( те известные и печально известные «бароны-разбойники»), которые нажили состояния на железных дорогах, лесоматериалах, спекуляции землей, горнодобывающей промышленности и производстве железа.

Этот скромный дом времен Второй империи в историческом районе Джорджтаун в Вашингтоне, округ Колумбия, выполнен в упрощенном стиле. Эркер, дверь, фасад, угловые перемычки и карниз модиллиона обеспечивают удобную степень украшения для небольшого дома.

Наличие большого богатства и новая доступность местного корпуса обученных архитекторов по всей стране — на Востоке, Западе и Среднем Западе — были среди сил, которые продвинули Вторую империю к действительно общенациональному американскому стилю. Достижения в области транспорта (например, Трансконтинентальная железная дорога, официально завершенная в 1869 г.) и в печати (которая обнародовала книги по архитектурным планам и вкусовые издания) были и другие причины распространения стиля.

Подобно общественным зданиям Ренвика и Маллетта, дома времен Второй империи в высоком стиле отличались большим количеством причудливых украшений, особенно вокруг окон и дверных проемов. В то время как тщательно продуманная каменная кладка окон и дверей не была редкостью, чугунная отделка часто заменяла камень с превосходным эффектом. Одноэтажные колонны, парные колонны и пилястры располагались, слой за слоем, от верхушки до низа этих жилых чудес. Классический орнамент изобиловал.

Стиль Второй Империи в чистом виде был определенно не практичным стилем для человека с небольшим достатком. Тем не менее, мансардная крыша была настолько полезна — и как средство обеспечения дополнительной жилой площади наверху здания, и как способ придать визуальной значимости и выразительности небольшому и простому зданию, — что ее использование всеми классами домовладельцев было неприемлемо. широко распространен. Даже одноэтажные дома можно было облагородить, добавив мансардную крышу.

Взглянув на растущие сегодня исторические районы, вы увидите, что Вторая империя далеко не самый распространенный исторический стиль дома. Это был нелегкий дом в постройке и обслуживании — вероятно, это одна из причин, по которой многие из этих мансардных особняков стали музеями или другими типами общественных зданий, — и этот стиль просуществовал недолго. Тем не менее, он входит в число двух-трех самых ярких американских стилей домов, и его присутствие в городских районах и ранних пригородах, а также в загородных поместьях является непреходящим подарком от наших французских друзей — в своем роде почти столь же драгоценным, как статуя Свободы.
