Крыша для бани своими руками

В зависимости от линейных размеров бани и пожеланий застройщика, крыша в бане может быть односкатной или двухскатной, плоской или наклонной. Чаще всего используется вариант наклонной двухскатной крыши, по своим эксплуатационным характеристикам она подходит ко всем климатическим зонам нашей страны, под такими крышами можно обустраивать жилые чердачные помещения.

Крыша для бани своими руками
Баня с функцией гостевого дома

Двухскатные крыши могут быть наслонными (часто применяются на строениях шириной более шести метров) и висячими. Для повышения показателей устойчивости наслонный тип крыш имеет дополнительные упоры стропил, висячие стропильные системы имеют упор только на мауэрлаты или балки потолочного перекрытия (вариант используется редко), в верхней части стропила удерживаются ригелями. Для примера возьмем наиболее распространенный вариант – висячие двухскатные крыши.

Висячие стропила
Висячие стропила пролеты от 13 до 17 м
Виды наслонных стропил

Виды висячих стропил

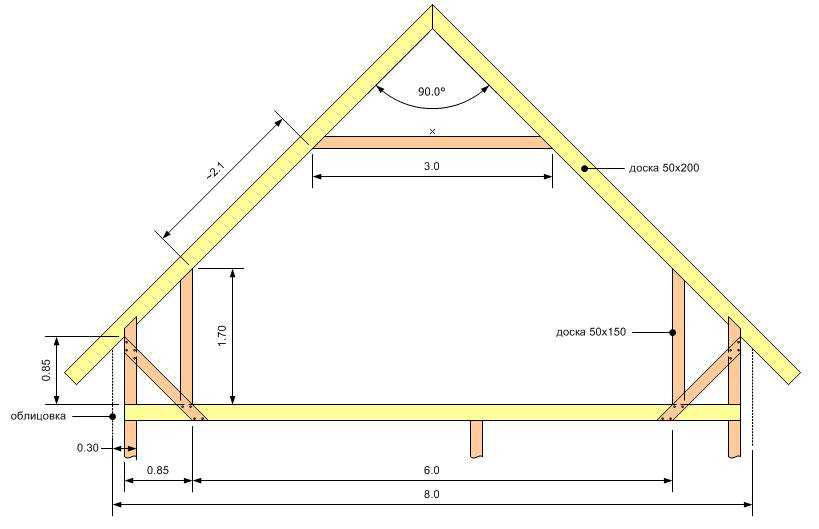

Расчетная схема висячих стропил
Варианты решения карнизного узла

Содержание материала

Исходные данные

Примем во внимание, что размеры бани 5×5 метров, баня из пиленого бруса, верхний ряд исполняет роль мауэрлата. Крыша двухскатная висячая, без утепления.

Пример бани из бруса 5х5 м

Перед началом изготовления стропил нужно сделать предварительные расчеты, с их помощью определим угол наклона и параметры стропильных ног.

На стропильную систему действуют следующие нагрузки:

  • постоянные. Вес стропильной системы, обрешетки и кровельного покрытия. Вес кровельного покрытия зависит от конкретного материала кровли и указывается производителем;
  • временные. Ветровые и снежные нагрузки, вес рабочих;
  • стихийные. Землетрясения, ураганы и т. д. Стихийные нагрузки во время расчетов стропильной системы в нашей стране не принимаются во внимание из-за небольшой вероятности их возникновения.

Во время расчетов толщины и ширины стропил нужно принимать во внимание сумму максимальных значений всех типов нагрузок. Для того чтобы была понятнее технология расчетов, нужно немого разбираться в нагрузках, действующих на каждый отдельный узел крыши.

Конструкция крыши

Нижняя часть стропильных ног садится на мауэрлаты, узел должен воспринимать вертикальные и боковые нагрузки. Ригели работают лишь на разрыв, воспринимают горизонтальные нагрузки. Верхняя (коньковая) часть стропильных ног должна воспринимать горизонтальные усилия сжатия. Пролеты стропил под нагрузкой работают на изгиб. Надеемся, что эти знания помогут вам выбирать наиболее надежные способы крепления архитектурных элементов в узлах.

Нагрузка на погонный метр стропила

Пример расчета снеговой нагрузки на стропила

Пример расчета ветровой нагрузки на стропила

Если вес кровельного материала указывается производителем, то ветровую и снеговую нагрузку нужно рассчитать самостоятельно.

Таблица снеговых нагрузок

Показатели зависят от максимальной высоты снежного покрова в каждом регионе. По карте снеговых нагрузок определяется конкретная зона проживания и с помощью таблицы определяется максимальное усилие.

Карта ветровых нагрузок
Карта снеговых нагрузок

Таблица поправочных коэффициентов А – для открытой местности. Б – для местности с препятствиями.
Нормативные значения ветрового давления в зависимости от региона

По карте определяется регион проживания, с помощью таблицы узнается поправочный коэффициент, зависящий от высоты бани и места ее расположения.

Для определения нагрузки нужно нормативное значение умножить на поправочный коэффициент.

Для московского региона параметры стропил можно узнать по таблице.

Показатели стропил для Московского региона

Практический совет: если вам сложно самостоятельно делать расчеты – снимите размеры стропильной системы на уже существующих строениях подобного типа. Во время расчетов принимался угол наклона 20°.

Итак, все данные мы имеем. Можно начитать непосредственное изготовление стропильной системы.

Инструкция по изготовлению стропильной двускатной системы

Вначале несколько советов по выбору материала. Для стропильных ног можно брать доски 50×150 мм, шаг между стропилами 90 сантиметров, угол наклона скатов 20°. Подбирайте только качественный материал, без глубоких трещин и изгибов.

Доски 50×150 мм для изготовления стропил

Очень важно – в местах соединения не допускайте наличия даже здоровых сучков. Для выбора стропильной системы нужно будет внимательно осмотреть пиломатериал, заготовки следует брать увеличенной длины с учетом отрезки непригодных участков с торцов.

Для стропил используйте только самый качественный материал

Максимальное количество подготовительных работ нужно делать на ровном участке земли, на крышу следует поднимать уже готовые конструкции для крепления.

Заготовка стропил для крыши ведется на земле

Временную фиксацию стропильной системы следует выполнять различными некондиционными досками, их также нужно заблаговременно поднять на крышу.

Шаг 1. Проверьте параметры мауэрлата. Проверяйте параллельность противоположных брусьев мауэрлата, отклонение по параллельности не должно превышать ±2÷3 см. Убедитесь, что нагели фиксации мауэрлата установлены правильно и на нужных расстояниях. Проверьте вертикальность их положения.

Монтаж деревянного нагеля

Шаг 2. Изготовление стропильных ног. Для размеров нашей бани достаточно шесть пар стропильных ног.

Важно: если вам приходится делать большое количество одинаковых элементов, обязательно сделайте один шаблон. Каждая отдельная разметка дает небольшие погрешности, которые в сумме могут составить значительную величину. Кроме того, использования шаблона значительно ускоряет процесс работы.

[adrotate group=»5″]

Шаблон

Для шаблона стропильных ног возьмите обрезные доски 20×100 мм длиной примерно 3 метра. Вверху соедините их внахлест одним гвоздем (узел должен быть подвижным), к одной доске прибейте горизонтальный отрезок доски, он будет служить шаблоном ригеля. Расстояние ригеля от коньковой части в пределах 40÷50 сантиметров. Ригель зафиксируйте только на одной доске, ко второй он прибивается уже после выбора угла наклона стропильных ног.

Шаблон для сборки стропил

Поднимите шаблон на крышу, временно поставьте на предполагаемое место установки стропил. Изменяйте угол наклона и величину выноса, внимательно следите, чтобы конек располагался точно посредине бани. Нашли оптимальное место – прибейте ко второй доске ригель, усильте крепление досок и коньковой части еще несколькими гвоздями.

Опять поставьте приготовленный шаблон на мауэрлат и отметьте место узла соединения стропил. Соединять их можно различными способами, мы выбрали самый простой – при помощи опорного бруска и металлических уголков.

Крепление стропил к мауэрлату

Закрепите на шаблоне планку на месте опорного бруска.

Шаг 3. По краям бани (в месте фронтонов) прибейте вертикальные бруски 50×50 мм.

Схема фронтона

Обшиваем фронтон крыши

Высота брусков должна равняться высоте стропильной системы, проверьте их вертикальность, натяните между ними прочную веревку или нить. Теперь очень ответственная работа – проверка шаблона во всей длине бани. Устанавливайте его с шагом примерно один метр и смотрите на наклон и расположение опорного бруска. Само собой разумеется, что коньковая часть должна быть по нитке. Обнаружились проблемы по размерам в пределах одного сантиметра – не беда, эти неровности устранятся во время установки обрешетки под кровельные покрытия. Если разброс по размерам больше – нужно регулировать шаблон таким образом, чтобы добиться его оптимальных средних показателей. Все нормально – осторожно снимите шаблон на землю, при необходимости дополнительно укрепите все узлы.

Цены на доски

доски строительные

Видео – Сборка стропил

Шаг 4. Положите шаблон на ровную площадку, приставьте к нему одну стропильную ногу. Главное внимание обращайте на положение коньковой части, если есть сучки – обрежьте их. Нависающую часть стропил можно выровнять в последний момент перед установкой или уже после полного монтажа стропильной системы.

Стропила в коньковой части можно соединять несколькими способами.

Способы соединения стропильных ног у конька

В шип самый надежный, но в нашем случае он не годится – слишком тонкие доски. Рекомендуем использовать соединение у конька в полдерева.

Соединение стропил врубкой в полдерева

Вам легче будет использовать такой вариант соединения стропил с упором под углом 90°. Для исключения смещений с обеих сторон, узел нужно зафиксировать металлическими пластинами на саморезах, следите, чтобы саморезы не располагались друг против друга, размещайте их равномерно по площади стропильных ног.

Схема крепления стропильной ноги

Можно сделать верхнее соединение еще проще – встык. Но это довольно рискованно, слишком неустойчивая конструкция в итоге получится. Для климатических зон с теплым климатом еще подойдет, но если в вашей зоне снеговые покровы достигают больших значений, да еще часто бывают сильные порывы ветра, то такой способ применять не рекомендуется.

Крепление стропил встык

Шаг 5. Сделайте метки в верхней и нижней части стропил. В верхней части отрезать нужно под углом, соединение будет встык. Линия отрезания должна соединять верхнюю и нижнюю точку соединения шаблона. Очень важно – не отрезайте сразу две ноги симметрично, снимать чертеж нужно на каждой ноге с соответствующей стороны. Этот узел с двух сторон соединяется металлическими пластинами толщиной не менее 2 мм. Следите, чтобы шурупы не находились друг против друга, размещайте их по максимуму равномерно по площади стропила.

Разметка противоположного конца стропил

Шаг 6. По шаблону определите место упора стропильной ноги в мауэрлат, закрепите в этом месте упорную в мауэрлат доску. Ее можно фиксировать снизу стропильной ноги на ребро доски или сбоку. Этот узел должен выдерживать значительные усилия на сдвиг, для фиксации упора пользуйтесь мощными саморезами или болтами.

Узлы опирания стропил на прогон и мауэрлат

Шаг 7. Положите две подготовленные стропильные ноги на ровное место, еще раз проверьте их положение и размещение узлов шаблоном. Все нормально – осторожно уберите шаблон из досок в сторону, зафиксируйте на место ригель.

Составляющие стропильной фермы
Сборка стропильной фермы

Обращайте внимание, чтобы верхние концы стропил упирались друг в друга по всей площади среза. Верхний (коньковый) узел считается наиболее нагруженным, на него воздействуют самые большие усилия сдавливания. Небольшие щели еще можно подровнять, есть зазоры более 3÷4 мм – вы неаккуратно делали разметку, придется кончики подрезать повторно. Именно для таких неприятных случаев мы рекомендовали брать доски с запасом по длине, в противном случае пришлось бы использовать новый материал, а это повышает стоимость стропильной системы.

Ригель фиксируйте внахлест к стропильным ногам, для фиксации нужно использовать длинные болты или шпильки, гайки затягиваются с двух сторон. Достаточно по два таких болта на каждую ногу.

Фиксация ригеля

Не забывайте, что ригель работает на сжатие, не допускайте колебаний в соединениях. Для того чтобы исключить риски растрескивания стропил во время установки метизов, просверлите под них отверстия с диаметром меньшим диаметра шпильки (или болта) на 0,5÷1 мм. Шпилька должна входить в отверстия с усилием. Выступающую часть шпильки поле стягивания гайками нужно отрезать круглошлифовальной машиной (болгаркой).

[adrotate group=»5″]

Цены на саморезы

саморезы

Видео – Как запилить стропила под нужным углом и нужных размеров

Шаг 8. По такому же сценарию подготавливайте и собирайте все оставшиеся стропила. Положите их стопкой друг на друга, проверьте размеры. Внимательно осмотрите все несущие узлы. Обнаружили проблемы – немедленно устраняйте их, не откладывайте на «потом». Во-первых, на земле это намного удобнее делать. Во-вторых, «потом» можно забыть.

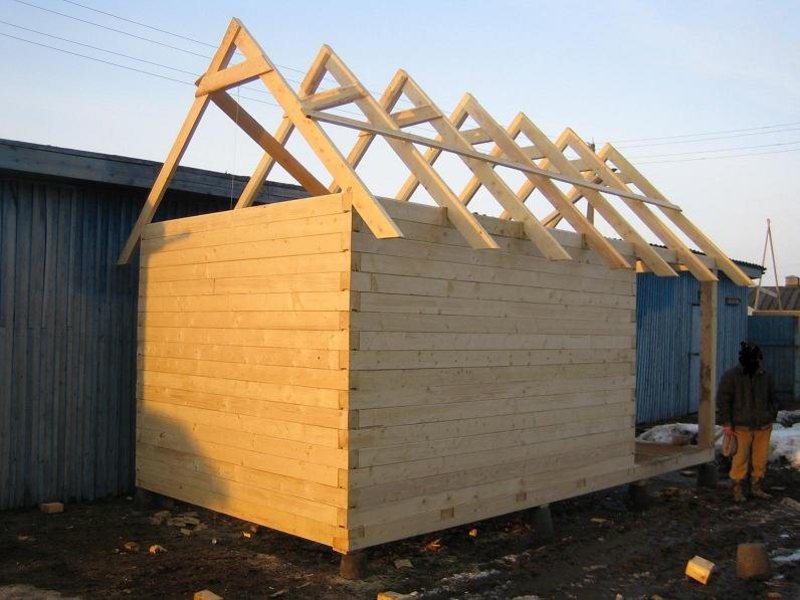

Стропила двускатной крыши

Комплект стропильных ног собран, подавайте его на крышу и начинайте сборку стропильной системы.

Монтаж стропильной системы

Все работы нужно делать с максимальной ответственностью, нарушение технологии или некачественные соединения обязательно дадут себя знать. Ремонт придется делать сложный и дорогостоящий.

Шаг 1. Закрепите крайние (фронтонные) стропила. Временно фиксируйте их обрезками досок. Внимательно выставляйте каждую ногу по всем узловым точкам, не спешите, проверяйте каждый размер. Натяните веревки по коньку и по бокам. Боковые веревки лучше натягивать на вылетах стропил, в таком положении их легче устанавливать.

Веревка предохраняет от падения за баню, а доска от падения на баню

Шаг 2. Отметьте на мауэрлате места установки остальных стропильных ног, расстояние между ними должно быть в пределах одного метра и одинаковым.

Шаг 3. По очереди осторожно поднимайте каждую стропильную ногу, выставляйте ее по веревкам и временно фиксируйте досками. Доски прибывайте как под углом к каждой ноге, так и между уже установленными стропилами.

Шаг 4. Все стропила предварительно поставлены – проверьте правильность их расположения и начинайте фиксировать узлы металлическими уголками и планками на саморезах. Толщина металла не менее 1,5 мм. Не экономьте на уголках, устанавливайте их с двух сторон стропильных ног. В итоге у вас должна получиться устойчивая к разнонаправленным нагрузкам конструкция. Подровняйте длину нижней части стропильных ног, они должны выступать за периметр бани на 30÷40 сантиметров. Подравнивать размеры следует также под натянутую веревку.

Металлические пластины для соединения стропил
Крепеж для стропил

Шаг 5. Довольно часто неопытные строители допускают незначительные ошибки, во время монтажа стропильной системы они принимают взаимно усиливающий эффект. Это приводит послаблению, конструкция слабо сопротивляется продольным коньковым нагрузкам, стропильная система немного шатается. Эта проблема решается путем установки под крайние (фронтонные) ноги угловых упоров из досок. Упорные доски, кстати, в дальнейшем будут служить каркасом во время обшивки фронтонов.

Схема стоек, являющихся каркасом фронтона и дополнительная укосина

В зависимости от типа кровельного покрытия делается обрешетка. Для мягких покрытий нужно делать сплошную обрешетку из клееной фанеры, плит ОСП или дешевых необрезных досок. Можно брать и обрезные доски, но такая обрешетка обойдется очень дорого.

Цены на соединительные пластины

металлические пластины соединительные

Как сделать обрешетку стропильной системы

Виды обрешетки

Рассмотрим два варианта обрешетки: сплошную и реечную.

Тип обрешеткиОписаниеИлюстрации
Обрешетка из реекИспользуйте рейки 20×50 мм, можно брать и необрезные доски. Второй вариант намного лучше: выше несущие характеристики, легче прибивать кровельное покрытие. Обрешетку нужно прибывать снизу вверх, расстояние между рейками зависит от конкретного вида кровельного материала. Для ондулина оно несколько больше, для профилированных листов или металлочерепицы расстояние можно делать в пределах 40 сантиметров. Сделайте два шаблона для контроля расстояния между решетками, пользуйтесь ими по краям реек. У конька обрешетку прибейте чаше, в нее будет фиксироваться коньковая часть и листы кровли. Со стороны фронтов веревкой с синькой (отбивочным шнуром) нужно отбить ровную линию. Выступающие концы реек обрезаются ручной или электрической пилой.

Обрешетка

Шаг обрешетки под профнастил

Сплошная обрешеткаПеред началом работ нужно продумать оптимальное расположение листов фанеры или ОСП. Нужно выбрать такое их положение, чтобы минимизировать количество обрезаний и отходов. Не спешите, сделайте на бумаге план размещения листов. Посмотрите, как их лучше класть на стропильную систему – вдоль или поперек. Начинать укладку нужно снизу, возле одного из фронтов сразу выравнивайте положение листов. Если положение немного не совпадает – сдвигайте листы, зазор в один сантиметр между листами не оказывает негативного влияния на прочность и герметичность кровли. Со стороны второго фронтона кромки листов также придется ровнять под веревку с синькой.

Устройство сплошной обрешетки

Толщина сплошной обрешетки и шаг стропил

Обрешетка готова, можно приступать к покрытию крыши кровельными материалами.

Общие советы по монтажу стропильной системы

Не стоит повторять, какое важное значение имеет крыша бани и к каким последствиям могут привести ошибки во время ее строительства. Дадим несколько советов «начинающим» плотникам, это поможет им чувствовать себя спокойно весь период эксплуатации бани.

Чем сложнее тип соединения отдельных элементов стропильной системы – тем оно надежнее. К примеру, соединение в шип держит и вертикальные, и горизонтальные нагрузки, а соединение внахлест работает только с вертикальными нагрузками.

Стропила упираются в затяжку, соединение — шип с усилением стальной скобой

Мы описывали только самые простые способы соединения в несущих узлах, принимали во внимание, что у многих застройщиков недостаточно опыта для выполнения сложных соединений. Для таких соединений «не стесняйтесь» использовать дополнительные крепежи (металлические пластины и уголки, самодельные деревянные подпорки и т. д.). Пусть вы немного «ухудшите» внешний вид стропильной системы, зато намного увеличите ее устойчивость. Кроме того, крышу бани изнутри никто, кроме вас, не увидит. А аварийную ситуацию увидят все.

Как делается крыша бани

Тщательно подбирайте пиломатериалы для стропильной системы. Старайтесь избегать продольных соединений коротких стропил. Дерево всегда немного усыхает/разбухает, что приводит к изменениям линейных параметров. А это, в свою очередь, постепенно послабляет соединения.

При возникновении малейших сомнений в устойчивости висячей стропильной системы устанавливайте вертикальные бабки, подкосы, затяжки и т. д. Не имеет большого значения конкретный вид дополнительных упоров, главное чтобы они давали положительный эффект. Обыкновенный коньковый брус намного повышает устойчивость стропильной системы к продольным нагрузкам.

Крепление подкосов
Подстропильная нога, а иначе называют, подкос

Две доски толщиной по 25 мм по прочности на изгиб значительно превышают прочность доски толщиной 50 мм. Конечно, при одинаковой ширине. Это законы сопротивления материалов, пользуйтесь ими. Соедините доски между собой через прокладки из обрезков досок любой толщины. Кстати, такие «двойные» стропильные ноги отличаются повышенными характеристиками устойчивости. Что касается стоимости стропильной системы, то она почти не изменяется.

Наращивание стропил
Сращивание стропил возле конька

Стыкование стропил по длине
Соединение стропил внахлест

Саморезы – отличные метизы. Но только при одном условии – они не китайского производства. Эти «умельцы» применяют для их изготовления сплавы очень низкого качества. Даже большого диаметра некондиционный метиз имеет очень низкие характеристики физической прочности. Проверить качество саморезов просто – согните его под прямым углом, качественный материал должен выдерживать не менее трех изгибов. Китайские треснут, в лучшем случае, на второй попытке.

Виды шурупов

Если вы с крышей раньше не сталкивались – обратитесь за помощью к более опытным знакомым. Не обязательно звать на помощь «дорогостоящего» матера, достаточно чтобы ваш помощник работал у него подсобником. И последнее. Всегда предусматривайте возможность попасть под крышу. Это может быть лаз из предбанника или открывающееся окно на фронтоне. С их помощью вы сможете проводить периодические ревизии состояния стропильной системы и кровельного покрытия. Чем раньше обнаружатся протечки или проблемы с геометрией кровли, тем легче и быстрее их устранить.

Обрешётка крыши (опирается на стропила) и окно в фронтоне
В проем будет вставлено окно. Попасть на крышу можно, приставив лестницу

Лестница на банный чердак

Видео – Крыша для бани своими руками

[adrotate group=»5″]

Видео – Монтаж стропил

Видео – Монтаж фронтонов

Видео – Монтаж кровли (часть 1)

Видео – Монтаж кровли (часть 2)

технология строительства от стропил до утепления

  • Угол наклона двухскатной крыши для бани
  • Технология строительства
    • Стропильная система и ее монтаж
    • Утепление подкровельного пространства

    Баня стала практически непременным атрибутом загородного участка. И это не только дань моде – укрепление здоровья. Тем более приятно, что построить такой важный элемент, как крыша бани, можно своими руками. Согласитесь, неплохое подспорье для собственного кошелька.

    Двухскатная крыша для бани хоть и обходится немного дороже, но имеет явные преимущества.

    • Она придает бане вид аккуратного уютного домика.
    • Служит дольше, поскольку атмосферные осадки с ее поверхности скатываются хорошо.
    • Вариант двухскатной крыши с чердачным помещением более привлекателен на вид и более функциональный – в любое время года обеспечена отличная теплоизоляция. На чердаке можно не только хранить хозинветарь и сушить банные веники, но и обустроить в нем уютное помещение, в котором гости смогут с удовольствием переночевать.

    Угол наклона двухскатной крыши для бани ↑

    Угол наклона крыше придают с учетом определенных факторов, в первую очередь это климатические условия и материал кровли. Например, при использовании в качестве покрытия шифера желательно, чтобы угол наклона был больше 22°, иначе вероятность просачивания влаги в местах стыков существенно возрастает. В местностях с обильными атмосферными осадками крышу лучше делать более крутой и наоборот. То есть расход материала, строительного и кровельного, а, соответственно, и стоимость строительства бани напрямую зависит от уклона ее скатов. Чем он больше, тем меньшую нагрузку на строение оказывает выпадающий снег, значит при строительстве можно использовать конструктивные элементы меньшего сечения.

    Технология строительства ↑

    Крыша –  практически несущий каркас, к которому крепится материал для покрытия кровли.

    Основные элементы – это стропильная ферма, обрешетка, мауэрлат и кровля.

    Первый этап монтажа – установка мауэрлата, предназначенного для соединения стропильной фермы к «телу» здания. Его укладывают поверх готовых стен. При строительстве бани из бруса, роль опорной балки может взять на себя верхний венец, только нужно предусмотреть специальные гнезда, куда будут устанавливаться будущие стропила. Крепится мауэрлат к стенам здания при помощи специальных длинных анкеров строго горизонтально и жестко.

    Если баню строят из кирпича, газо- или пеноблока, поверхность, на которую будут устанавливать мауэрлат, необходимо тщательно гидроизолировать.

    Стропильная система и ее монтаж ↑

    Следующим этапом строительства приступают к укладке стропильных ферм. По сути, это жесткие связки из крепких брусьев, посредством которых происходит правильное распределение нагрузок. Помимо стропил, основных частей всей конструкции, которые берут на себя всю тяжесть, используются также дополнительные элементы типа перемычек, распорок, ригеле и т. д. Последние служат разгрузке, укрепления и подстраховывают массивные брусья стропил.

    В стропильной системе используют следующие фермы.

    • Висячие – наиболее простые, в них одним концом несущие опоры соединены между собой и упираются в стены – другим.
    • Наслонные – в этой схеме стропильные ноги упираются не только в мауэрлат, но и в стены, расположенные в середине бани.

    Двухскатную крышу для бани формирует ряд из последовательно установленных равнозначных равнобедренных треугольников, верхние вершины которых соединены коньковым прогоном.

    Чем острее угол, образованный стропильными ногами, или круче скат, тем лучше защищена конструкция снеговой шапки, но опасность может поджидать со стороны ветровых нагрузок. Поэтому в таких случаях уменьшают шаг укладываемых ферм и увеличивают количество используемых укрепляющих перемычек.

    К монтажу ферм приступают после того, как будут установлены все потолочные балки. «Треугольники» рекомендуется скреплять на земле и передавать в готовом виде наверх. Сначала устанавливают крайние стропильные фермы – их закрепляют к мауэрлату при помощи особых шурупов, «глухарей», и натягивают по их вершинам веревку. Установка последующих ферм проходит соответственно этому уровню. Для большей устойчивости ферм их уравновешивают прикрепленными к мауэрлату временными подкосами.

    Утепление подкровельного пространства ↑

    Двухскатная крыша позволяет обустроить мансардное помещение, поэтому необходимо позаботиться об утеплении. Кроме того, деревянные детали должны быть надежно защищены от огня, жучков и воды. И если для первых достаточно будет подобрать тщательно высушенную древесину, лучше хвойных пород, и обработать защитными пропитками, то для защиты от воды необходима дополнительная паро- и гидроизоляция. Еще до установки обрешетки для гидробарьера непосредственно на стропила настилают мембранную пленку. Паробарьер настилается между утеплителем потолка и зашивкой.

    Защитные пленки следует настилать без натяжки, внахлест по 15–20 см, заклеивая специальным скотчем. Так можно предотвратить разрывы, которые могут образоваться при деформации материала вследствие перепада температур.

    Утеплять крышу бани так же просто как и гидроизолировать. Самым популярным утеплителем сегодня является базальтовая минвата. Это натуральный материал с отличными теплоизоляционными характеристиками. При утеплении в кровельном пироге размещают подготовленный слой теплоизолятора толщиной в 10 см, который состоит из двух рядов утеплителя, последовательно уложенного в шахматном порядке. Такая схема укладки позволяет получить качественное утепление, без мостиков холода.

    Применять пенопласт для утепления нельзя из-за выделяемых материалом паров фенола, вредных для здоровья человека.


    © 2023 stylekrov.ru

Можете ли вы выпустить вентилятор в ванной через вентиляционное отверстие на фронтоне – The Tibble

Я живу в старом доме, в котором не было вентилятора во второй ванной комнате. Я хотел установить один, но я им не пользовался, поэтому я отложил его. Потом ванная преобразовывалась, и мне пришлось пользоваться второй ванной, открыв окно для надлежащей вентиляции. Летом было бы нормально, но ремонт я делал зимой. Через неделю я добавил «установить вентилятор во второй ванной» в свой список ремонтных работ и переместил его наверх.

Во время своих исследований я хотел выяснить, могу ли я просто выпустить вентилятор через одно из вентиляционных отверстий на фронтоне дома. Конечно, было бы легко использовать существующее отверстие в стене, и оно было совсем рядом со второй ванной. Как оказалось, ответ включает в себя немного больше, чем просто да или нет. Но не волнуйтесь, эта статья охватывает все, что я узнал об использовании вентиляционного отверстия в качестве точки выхлопа.

Фронтонные вентиляционные отверстия можно использовать для вентиляторов в ванных комнатах, если они расположены таким образом, чтобы вентилятор не выбрасывал воздух в проходы, ограждения территории или рядом с воздухозаборниками. Фронтонные вентиляционные отверстия более тонкие, чем вентиляционные отверстия на крыше. Использование существующих вентиляционных отверстий на фронтоне может помешать пассивной вентиляции чердака. Фронтонные вентиляционные отверстия уязвимы для обратной тяги.

Вентиляция через вентиляцию на фронтоне не запрещена

Как оказалось, вентиляция на фронтоне технически может использоваться для удаления влажного воздуха из вентилятора в ванной комнате. Раздел M1504 Международного жилищного кодекса (IRC) не имеет такого ограничения на то, какое отверстие можно использовать в качестве выхлопа.

Однако в нем есть определенные положения, которые следует соблюдать в отношении таких тем, как размеры ваших воздуховодов и расположение вытяжных отверстий (мы рассмотрим их позже в этой статье).

Конечно,  только потому, что в качестве вытяжки можно использовать фронтон, это не обязательно означает, что это лучший вариант. Как и у всего остального, здесь есть свои плюсы и минусы, которые могут повлиять на ваше решение. Давайте подробнее рассмотрим ваши варианты.

Преимущества вентиляции через фронтонные вентиляционные отверстия

Удобная установка и поддержание текущего вида дома  вероятно, самые большие преимущества при использовании фронтонных вентиляционных отверстий в качестве выхлопных газов вашего вентилятора. Эти вентиляционные отверстия незаметны, и их использование избавит вас от необходимости добавлять новые и, возможно, неприглядные приспособления в ваш дом.

С другой стороны, вентиляционные отверстия на крыше являются наиболее распространенными точками выхлопа, хотя они также обычно требуют большего контроля, чем вентиляционные отверстия на фронтоне, поскольку неправильная установка может вызвать утечку . Также довольно легко заблокировать вентиляционные отверстия на крыше, если вы живете в районе с сильным снегопадом зимой или опаданием листьев осенью.

Несмотря на то, что есть несколько довольно тонких моделей вентиляционных отверстий на крыше, многие из них заметно выступают из конструкции дома.

Вентиляционные отверстия на потолке могут быть еще одним вариантом незаметной вентиляции. К сожалению, конструкция потолочных вентиляционных отверстий для улучшения пассивной вентиляции чердака приводит к высокому риску всасывания влаги, которую вы пытаетесь удалить, обратно на чердак , что ужасно по ряду причин.

Недостатки вентиляции через вентиляционные отверстия на фронтоне

Хотя вывод вентилятора в ванной через вентиляционное отверстие на фронтоне было бы изящным и удобным решением, оно также имеет некоторые недостатки.

Если в вашем доме уже есть вентиляционные отверстия на фронтоне, они, вероятно, необходимы для обеспечения достаточной и сбалансированной вентиляции на чердаке. Использование ранее существовавшего вентиляционного фронтона в качестве точки вытяжки может значительно ограничить поток воздуха, не позволяя системе вентиляции выполнять свою работу , т. е. поддерживать влажность на чердаке.

Хотя я упоминал, что вентиляционные отверстия на крыше могут протечь из-за неправильной герметизации, это относительно редкое явление. Вентиляционные отверстия на крыше обычно считаются простыми в установке и могут быть размещены более удобно и гибко, чем новые вентиляционные отверстия на фронтоне .

Кроме того, поскольку тепло и влага поднимаются естественным образом,  9Крышные вентиляционные отверстия 0008 также являются наиболее эффективным вариантом для вытяжки вентилятора в ванной комнате.

Теперь я также упомянул, что выходные вентиляционные отверстия подвергают высокому риску всасывания вытесняемой влаги обратно на чердак, и часто можно услышать предупреждения об этой практике. Однако тот факт, что фронтонные вентиляционные отверстия могут  также иметь эту проблему обратной тяги в ветреную погоду  , обсуждается не так часто. Это проблема из-за их расположения на стороне дома, обычно высокой и открытой поверхности, а также часто может приводить к тому, что вентилятор издает шум в ветреную погоду.

Советы по соблюдению правил и оптимальному функционированию

Соблюдайте правила длины и размеров

Длина и диаметр воздуховодов, которые вам понадобятся для вентиляции вашего вентилятора в ванной, зависят от нескольких различных факторов.

Например, необходимое количество воздуховодов   будет, конечно, зависеть от расстояния между расположением вентилятора и его предполагаемым выпускным отверстием. Однако количество колен, необходимых для прокладки воздуховода, и пропускная способность используемого вами вентилятора могут быть факторами, ограничивающими объем воздуховода  разрешено использовать  .

Важно заранее изучить и учесть все эти факторы, чтобы обеспечить соответствие IRC и законодательству вашего штата, а также не допустить, чтобы просчеты могли создать препятствия во время установки.  Использование этого руководства может упростить процесс.

Не размещайте вентиляцию рядом с границами участка и воздухозаборными отверстиями

Раздел M1504.3 IRC содержит рекомендации по правильному размещению вытяжных отверстий. Какой бы вытяжной вентилятор вы не решили использовать в качестве вытяжного, он должен соответствовать следующим условиям:

  • Вытяжное отверстие не должно направлять воздух на проходы. Он также должен находиться на расстоянии не менее 3 футов от любых границ собственности, окон, дверей и отверстий для забора гравитационного воздуха (заборы, которые зависят от естественного бриза для циркуляции воздуха).
  • Кроме того, выпускное отверстие должно быть не менее чем на 3 фута выше любых механических воздухозаборных отверстий (вентиляторных воздухозаборников).
  • Если невозможно разместить вытяжку не менее чем на 3 фута выше механического воздухозаборного отверстия, то это должен быть установлен на расстоянии не менее 10 футов от воздухозаборника.

Эти правила расстояния помогут предотвратить возврат выветриваемой влаги внутрь вашего дома.

Установка обратного демпфера

Обратный демпфер или гравитационный демпфер — это оборудование, которое можно разместить на входе или выходе вашей системы воздуховодов. Как следует из названия, они помогают контролировать поток воздуха, предотвращая его движение назад.

В случае с вытяжкой в ​​ванной комнате  демпфер может стать отличным способом оптимизировать работу воздуховода и облегчить опасения, что влага будет выдуваться или всасываться обратно в ваш дом. Они также предотвращают проникновение холодного воздуха через воздуховоды и утечку теплого воздуха наружу.

Это подробное и всеобъемлющее руководство по обратным клапанам поможет вам лучше понять, как они работают и какой тип лучше всего соответствует вашим потребностям.

Используйте лучшие материалы

Иногда можно срезать углы в проекте, чтобы сэкономить время, усилия или деньги, но вентиляция ванной никогда не  место для экономии. Низкокачественные материалы могут позволить влаге просачиваться туда, где этого быть не должно.

Неправильное управление влажностью может стать серьезной проблемой, а повреждение водой не всегда легко обнаружить, пока не станет слишком поздно. Помимо распространенных опасений по поводу плесени и грибка, целостность самого дома может быть нарушена, если вода застынет в  и сгниет древесина или создаст трещины в штукатурке.

При этом важно убедиться, что материалы, которые вы используете для воздуховодов, долговечны и не позволяют влаге выходить из ванной во внешний мир.

Избегайте присоединения к существующим вентиляционным отверстиям на фронтоне

Дома с двускатной крышей, как правило, имеют вентиляционные отверстия на фронтоне, которые часто сочетаются с вентиляционными отверстиями на потолке. Вместе они регулируют температуру и влажность вашего чердака потоком воздуха.

Как кратко упоминалось ранее в статье, это означает, что обычно не рекомендуется блокировать существующее вентиляционное отверстие на фронтоне. Это может полностью вывести из строя систему пассивной вентиляции , которая поддерживает чистоту вашего чердака.

Если вы абсолютно настроены на использование фронтона в качестве незаметного вытяжного вентилятора в ванной комнате, было бы гораздо лучше установить  новый  или  дополнительный  вентилятор на фронтоне, если у вас есть свободное место.

Изоляция воздуховодов

Последняя деталь, которую легко упустить из виду, — это важность изоляции воздуховодов.

Температура вашего чердака в идеале должна оставаться в пределах 10-20 °F от температуры снаружи. Тем не менее, разница в тепле между воздухом внутри и снаружи вашей системы воздуховодов может быть достаточно значительной, чтобы вызвать образование конденсата.

Конденсат может образовываться внутри или снаружи воздуховодов в зависимости от сезона.

Как и следовало ожидать, это снова может привести к проблемам с плесенью. Чего вы можете , а не ожидать, так это того, что эта конденсация может также привести к тому, что ваш вентилятор в ванной начнет капать.

Достаточно сказать, что правильная изоляция воздуховодов имеет решающее значение.  Это особенно верно, если ваш чердак плохо изолирован; чем больше разница температур между воздухом на чердаке и внутри воздуховодов, тем легче образовываться конденсату.

Источники

https://www.airthings.com/resources/home-humidity-damage

How To Remove Hot Air From an Attic

https://finalcutroofing .com/the-benefits-of-soffit-vents/

https://home Inspectorsecrets.com/bathroom-exhaust-fans/bathroom-exhaust-fan-venting-options/#t-1595004960360

https://www .homeserve.com/en-us/blog/home-improvement/gable-vent/

https://www.kingspan.com/us/en-us/product-groups/smoke-vents-ventilation/airflow/gravity -вентиляция

https://www.networx.com/article/ductwork-insulation

What is Roof Venting & What Does a Roof Vent Do?

https ://todayshomeowner.com/video/how-to-properly-vent-a-bathroom-exhaust-fan-in-an-attic/

Дайте нам знать, если вам понравился пост. Только так мы можем стать лучше.

Страница не найдена – The Tibble

Мы не нашли сообщения для этого URL.

Latest Posts

Когда дело доходит до изоляции наших домов, мы часто сосредотачиваемся на таких факторах, как огнезащита и гидроизоляция. Но один аспект часто упускается из виду: защита от солнца. Солнечные ультрафиолетовые (УФ) лучи могут …

Подробнее о Повреждает ли солнечный свет изоляцию? (покрываются все типы)

Когда большинство людей слышат слово «изоляция», они думают о сохранении тепла в холодную погоду. Тем не менее, изоляция также может быть важна для сохранения прохлады в теплую погоду. Здесь, …

Подробнее об изоляции | Помогает ли это летом?

Полибутиленовые трубы

, хотя они и казались чудо-продуктом, который был одновременно и гибким, и прочным, через десять лет или около того после установки во многих домах претерпели массовые отказы. Неудача неизбежна, поэтому …

Подробнее о том, как узнать, есть ли в вашем доме полибутиленовые трубы

Многие современные потолочные вентиляторы могут вращаться в обоих направлениях. Многие люди знают, в какую сторону должны поворачиваться их вентиляторы летом и зимой, но все немного меняется…

Узнайте больше о направлении потолочных вентиляторов осенью и весной

Большое количество мелких деталей может повлиять на степень изоляции, необходимую для сарая 10×12. Потребности людей будут различаться в зависимости от стилей крыш, размеров стоек и расстояния между стойками. …

Узнайте больше о том, сколько изоляции мне нужно для сарая 10×12?

Так много подвалов, чердаков и неиспользуемых комнат полны открытой изоляции. Это делает пространство незавершенным и непривлекательным. К счастью, есть простые решения своими руками. Есть способы…

Подробнее о 5 супердешевых и безопасных способов укрыть открытую изоляцию

Изоляция воздуховодов дает множество преимуществ. Воздуховоды часто проходят через помещения, в которых установлена ​​изоляция. Таким образом, закапывание их в изоляцию кажется ситуацией убийства двух зайцев одним выстрелом. Но если вы закончите…

Подробнее о Можно ли заглубить воздуховоды в изоляцию (или они должны быть изолированы отдельно)?

Если вы раньше не слышали об изоляционных перегородках, вы не единственный. Но, учитывая, что они являются ключевым компонентом домашней вентиляции, я, безусловно, думаю, что должен был знать…

Узнайте больше о том, что такое изоляционные перегородки (когда они вам нужны + визуальные эффекты)

Важно защищать изоляцию от воздействия влаги. Тем не менее, вы должны быть осторожны, чтобы не задерживать влагу и не нарушать функцию изоляции. Решение – …

Подробнее об изоляции Rockwool | Нужна ли пароизоляция?

Можно подумать, что любой утеплитель можно эффективно использовать для утепления чердака. Но в зависимости от материала, который вы используете, вы, возможно, не сможете достичь высокого…

Подробнее о таблицах веса потолочной изоляции (все типы и значения R)

Изоляция с покрытием из крафт-бумаги представляет собой изоляцию с облицовкой из пароизоляционного материала, который способствует сохранению изоляции в сухом состоянии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
