Конёк крыши

Что такое конёк крыши.

  В строении крыши, коньком называют верхнее горизонтальное ребро скатной крыши, образуемое при щипцовом сопряжении двух кровельных скатов.

  Конёк крыши — это верхняя горизонтальная линия пересечения двух плоскостей наклонной крыши (скатов).

  Так же коньками называют специальные отдельные комплектующие элементы для кровельных покрытий (коньковые планки, коньковая черепица, коньковые элементы).

  Конёк, как элемент строения крыши, присущ не для всех видов скатных крыш. Так в шатровых, луковичных и купольных крышах конёк отсутствует. Так же, конька нет на плоских крышах.

  Количество коньков на одной крыше может быть самое разное: от одного — на двускатной крыше, до двух и больше — на более сложных крышах.


Формирование конька

  Для каждого этапа строительства крыши, конёк формируют из разных материалов. Для стропильной системы конёк формируется сопряжением стропильных ног разных скатов. Верхняя точка сопряжения является коньком.

  Правильное устройство стропильной системы — является основой для правильной геометрии не только конька, но и всей крыши. Если стропильная система в коньке устроена правильно, видя дальнейшие работы по устройству крыши, уже почти невозможно испортить геометрию конька.


  Далее, после стропил, конёк для крыши формируется согласно кровельному пирогу, под то или иное покрытие. Как правило, последовательность в формировании конька следующая:

Стропильная система → Обрешётка → Конёк для кровельного материала.

В этой цепочке могут быть добавлены контр-брус, сплошное основание (ОСБ), гидроизоляционные материалы.


Коньки на разных кровельных покрытиях

  Преимущественно для кровельных покрытий коньками являются специальные коньковые элементы (коньковые планки и коньковая черепица), которые поставляются как комплектующие для кровли. Материал для изготовления коньковых элементов в основном такой же, как и для изготовления самой кровли.

  Ниже представлен небольшой обзор коньков на самых применяемых и распространённых кровельных покрытиях.

Металлочерепица, профлист, композитная черепица

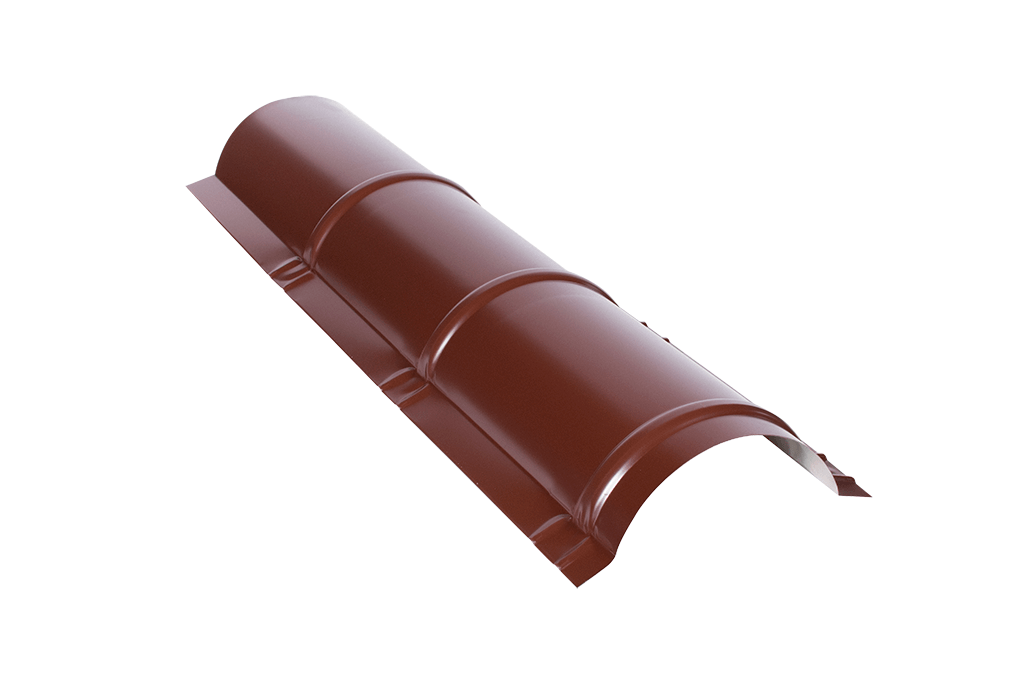

  Для металлочерепицы и профлиста конёк изготовлен из полимерного тонколистового металла, аналогичного самому кровельному покрытию. Виды коньков могут быть разные: от обычных с прямым гибом элемента коньковой планки, до округлых и многогибных.




  Аналогичные по форме и виду коньки, применяются для композитной черепицы. Разница между ними лишь в том, что изготавливаются они из более дорогого композитного металла.


Шифер

  Для шифера коньковые планки по форме абсолютно аналогичны выше приведённым для металлочерепицы. Разница в том, что изготавливают их из более дешёвого оцинкованного металла, а крепление коньков проводят шиферными гвоздями.


Ондулин и его аналоги

  Для этих кровель коньки постовляются как комплектующие. Материал, применённый в изготовлении элемента, тот же, что и для изготовления самого ондулина.


Конёк на битумной черепице

  Для битумной черепицы применяют специальную коньковую черепицу, которая идёт в комплектации кровли.

  Более подробно о коньках на битумной черепицы тут: монтаж коньков


Конёк на фальцевой кровле

  Для фальцевой кровли (листового металла) — выполняется соединение в коньке крыше. Этот узел называют коньковый фальц (коньковый шов). Это один из самых сложных узлов для данного типа кровли.

  Прямой шов по всей длине конька фальцевой кровли — признак высокого профессионализма мастера выполнившего данный узел.


  Для других, так сказать более «экзотических» кровель (деревянная щепа, тростниковые, сланцевые кровли) коньки изготавливаются из самого кровельного материала или видоизменённого по форме (под конёк) аналога.

размеры, расчет высоты и монтаж. Конструктивные особенности конька кровли

При обустройстве кровли важны все элементы. Каждый из них выполняет определённую функцию, и слаженная работа кровельных компонентов в итоге делает крышу надёжной, прочной, привлекательной.


Конёк крыши — особенности конструкции

Можно без преувеличения сказать, что конёк — венец крыши, последний штрих её устройства. Издавна этой кровельной детали придавали немалое значение, украшая резьбой и различными фигурками, независимо от того, деревенская это изба или дворянская усадьба.

На старинных кровлях коньком служило бревно — охлупень, обязательно украшенное резной либо вытесанной из дерева фигуркой коня, петуха или птицы

Этот обычай сохранился поныне. Сегодня многие застройщики тоже используют для оформления конька резные или кованые живописные фрагменты, которые оригинально сочетаются с любым из современных кровельных покрытий.

Стародавний обычай украшать конёк крыши резными или коваными фрагментами нередко можно встретить в оформлении современных частных домов

Отчего же такая честь этому, казалось бы, не столь существенному элементу крыши. Оказывается, всё просто — помимо декоративного предназначения, придающего законченность и совершенность всему облику дома, конёк в полном смысле этого слова оберегает строение, поскольку:

Конёк имеет любая крыша, кроме плоской конструкции, купольной, луковичной, односкатной и шатровой, имеющей только рёбра.

Оригинально и стильно выглядят бесконьковые скатные кровли, на возведение которых потребуется гораздо меньше финансовых ресурсов и трудовых затрат

Необходимо различать конёк крыши и конёк кровли.
Это разные понятия, хотя обычно их объединяют в одно. Конёк крыши представляет собой часть несущей основы, верхнее горизонтальное ребро, полученное при сопряжении скатов. По своему устройству он бывает двух видов: первый вариант — это брус на вертикальных стойках, на который опираются верхние части стропильных ног, а второй — прогон, проложенный поверх соединения стропил.

Конёк крыши обустраивается в двух вариантах — с укладкой конькового бруса на вертикальные стойки или с прокладкой конькового прогона поверх узла соединения верхней доли стропильных ног

Кровельный конёк предназначен для покрытия щели в самой верхней точке крыши, образующейся при укладке укрывного материала на скаты. Это уже компонент ограждающей системы крыши, который называется коньковой планкой и вместе с сопутствующими деталями — уплотнителем и заглушкой — относится к доборным формирующим элементам.

Ключевая функция кровельного конька — замыкание верхних кромок укрывного настила и прочное соединение скатов

Кровельный конёк может быть:

Чаще всего конёк кровли выполнен из основного вида покрытия. Но иногда его монтируют контрастным по цвету либо из другого материала, хотя в любом случае конёк смотрится красиво, выгодно подчёркивает очертания крыши, если, конечно же, сделан аккуратно.

Чаще всего кровельные коньки изготавливают из таких же материалов, как и основной укрывной настил

Укрывной материал в коньковом узле не должен образовывать плотное соединение, чтобы не нарушать свободную циркуляцию воздуха под кровлей.

Видео: конёк и торцевые планки

Оптимальная высота конькового хребта относительно размеров дома

От высоты конькового прогона зависят эстетические показатели, индивидуальность и технические характеристики строения, поэтому весьма важно подобрать её правильно.

При устройстве крыши нужно знать высоту конька, чтобы в дальнейшем рассчитать необходимое количество материалов на изготовление стропильной конструкции и покрытие скатов

При расчёте нужно уделить внимание следующим значениям:

  1. Климатическим нагрузкам — с крутых скатов снег сходит быстрее, однако ветер высокие крыши старается опрокинуть, из-за чего в регионах с частыми и сильными ветрами нежелательно возводить кровельные конструкции с большим уклоном или же следует принимать дополнительные меры по соблюдению прочности и безопасности. Определить влияние атмосферных нагрузок для конкретной местности можно самостоятельно по картам районирования, вложенным в норматив 20.13330.2011.

    Атмосферные воздействия на крышу дома — один из факторов, влияющих на выбор высоты конька

  2. Наличию и назначению чердака — для нежилого помещения подъём конька должен быть как минимум 1,6 м, что позволит перемещаться по чердаку для профилактического осмотра и ремонта крыши. Высоту мансардного помещения определяют по росту самого высокого члена семьи плюс 30–40 см запаса, но не менее 1,9–2,2 м от перекрытия до обшивки, а в спальной зоне 1,4 м.

    Какой высоты будет конёк, зависит от функционального назначения чердачного помещения

  3. Типу укрывного материала — минимальный уклон скатов, отчего напрямую зависит высота конька, рекомендуется производителями кровельных покрытий в памятках к своей продукции, что необходимо соблюдать. Нужно запомнить — чем плотнее укрывной настил и герметичнее стыки, тем больше шансов сделать пологую крышу, на которую соответственно затраты будут ниже. А при укладке небольших штучных гонтов или тяжёлых покрытий придётся обустраивать кровельную конструкцию повыше, что обойдётся дороже.

    Вид предлагаемого кровельного покрытия учитывается при расчёте уклона любой скатной конструкции и соответственно высоты конька

Рассчитывают высоту конька двумя способами: математическим и графическим. Математический способ довольно прост. Он основан на правилах геометрии и зависит от выбранного уклона кровли, согласно укрывному материалу, природным воздействиям и обустройству чердака. Исчисляется подъём конька по формуле: Н = ½ ширины пролёта х tgα, где α — угол наклона скатов, а ширина пролёта — расстояние между противоположными опорными конструкциями, на которые опираются стропила.

Математически высота конька определяется как произведение половины ширины пролёта на тангенс угла наклона скатов

Чтобы не искать на просторах интернета tgα, существует табличка с готовыми значениями, которой удобно пользоваться при расчёте. Например, ширина дома составляет 8 м, ширина пролёта 7,14 м, уклон кровли 35º, тогда высота подъёма конька Н = ½ 7,14 х 0,79 (коэффициент 35º по таблице) = 2,82 м.

Таблица: коэффициент для расчёта высоты конька соразмерно уклону

Второй метод расчёта — графический, где алгоритм определения высоты конькового бруса сводится к следующему:

Подобным образом высчитывается подъём конька, но не его высота, так как последняя зависит от сжатия древесины, способа крепления стропильных ног, толщины и ширины конькового прогона, глубины врубки и т. д.

Поэтому на практике поступают проще — для вычисления полной высоты конька по любой схеме расчёта к величине подъёма добавляют ⅔ толщины стропильной доски.
Если этого не сделать, то при креплении к мауэрлату и соединении между собой в коньковом узле стропильные ноги просядут, что повлечёт уменьшение уклона крыши.

Для определения полной высоты конька к величине подъёма добавляют ⅔ толщины стропильной доски

Конечно же, такие расчёты небезупречны, но погрешность получается незначительная и вполне допустимая нормативными актами, в частности, СП 64.13330.2011.

Коньковые доборные элементы

Кровельные коньки — сборные устройства, присущие как капитальным строениям, так и сооружениям малых архитектурных форм. Самыми распространёнными являются угловые металлические изделия с загибами не менее 1,5–2,0 см по кромкам. Комплектуются коньки крепёжными деталями, уплотнителями и заглушками, из чего собирается герметичная надёжная конструкция, препятствующая протеканию крыши.

Среди разнообразия коньковых планок полукруглая конструкция образует самый большой вентиляционных карман по сравнению с планками прямой формы

По цвету, материалу и форме кровельные коньки должны разумно подходить конкретному строению и не нарушать его архитектурный стиль, оттого коньковые доборы разработаны для каждого вида укрывного материала.

Самыми распространёнными считаются:

  • коньки полукруглой формы с обязательной установкой заглушек с торцов;
  • прямоугольные изделия — универсальные, подходят для использования на кровлях любой конфигурации и не требуют установки заглушек;
  • узкие коньковые планки — больше используются как декоративные детали на шпилях, шатровых конструкциях и беседках;
  • изогнутые усложнённые профили, фиксирующие в местах стыков прямые коньки;
  • торцевые доборы — дополнение к коньковым элементам для отделки и защиты фронтонов.

Важную роль при монтаже кровельных коньков играют уплотнители, которые бывают:

  • универсальными вспомогательными компонентами, изготовленными из полиуретановой пены и работающими наподобие фильтра — пропускают воздух, но блокируют грязь и снег;
  • профильными изделиями, полученными из вспененного полиэтилена, которые подбираются под конкретную форму и размеры коньковых планок;
  • а также саморасширяющимися доборами из пенополиуретана с акриловой пропиткой, имеющими клеевой слой и предназначенными для заполнения любых пустот.

Видео: самоклеящийся уплотнитель

Именно уплотнители обеспечивают герметичность конструкции, сухость в подкровельном помещении, долговечность всех структурных элементов, повышают ветрозащиту, тепло- и шумоизоляцию кровли.

Коньковые уплотнители повышают теплоизоляционные свойства утеплителя, защищают кровлю от проникновения влаги, холода, шума и воздействия иных факторов

Для мансардных крыш, где вентиляция подкровельного пространства имеет большое значение, мастера советуют укладывать профильные уплотнители с дополнительной установкой кровельных или скатных аэраторов.

Чтобы обеспечить сохранность всех кровельных элементов и оптимальный уровень влажности подкровельного пространства, используют вентиляционные системы, состоящие из проходных элементов и вентиляционных выходов, благодаря которым отработанный воздух естественным путём или принудительно выводится из помещения.

Проходные элементы бывают нескольких видов и подбираются в зависимости от укрывного материала. Вентиляционные выходы делятся на скатные, монтируемые на крышах с покатостью до 20º, и коньковые изделия, устанавливаемые на кровлях с уклоном свыше 27º.

Вентиляционные системы обеспечивают оптимальную влажность подкровельного пространства и состоят из вентиляционных выходов и проходных элементов

Монтаж конька на различные виды кровель

На способ установки кровельного конька напрямую влияет тип кровельного покрытия, оттого при выборе укрывного материала нужно сразу же продумать, как и какой конёк будет установлен, и приобрести одновременно все фасонные элементы, что намного облегчит самостоятельный монтаж конька.

Согласно СНиП II-26–76* устройство конька на металлочерепичной кровле обеспечивается коньковой планкой, заглушками и уплотнителем. Помимо этого, при монтаже утеплённой кровли нужно предусмотреть в зоне конька хороший вытяжной канал с диффузно-гидроизоляционной плёнкой.

Пошаговое выполнение работ:

  1. Проверяем геометрию скатов — расхождение не должно превышать 1–2 см, иначе установить конёк будет очень сложно.
  2. Прокладываем уплотнитель, утрамбовывая его не слишком плотно, чтобы обеспечить хорошую циркуляцию воздуха.
  3. Монтируем торцевые элементы конька по краю кровли.
  4. Укладываем карнизную планку с одной стороны конькового хребта, при этом желательно, чтобы помощник следил за ровностью укладки с другой стороны. Убедившись, что планка конька лежит правильно, фиксируем её саморезами.

    При монтаже доборных коньковых деталей на крышу из металлочерепицы их крепление должно производиться непосредственно к брусу конька

  5. По нижнему краю коньковой полки на обоих скатах протягиваем строительный шнур, чтобы обеспечить ровность и быстроту укладки остальных элементов.
  6. Следующую планку монтируем внахлёст 5–7 см, выравнивая по шнуру.
  7. После того как уложены все элементы конька, закрепляем их окончательно при помощи шурупов с шагом не менее 80 см.
  8. Устанавливаем заглушки, если того требует форма коньковых изделий, что придаст кровле завершённый и ухоженный вид.

    Обустраивая кровлю из металлочерепицы, конёк всегда можно гармоничного подобрать по цвету и фактуре

Видео: монтаж конька на металлочерепицу

Установка конька на поликарбонат

Качественный поликарбонат легко изгибается, позволяя монтировать красивые арочные конструкции без коньков. Однако нередко возникает необходимость сопряжения светоотражающих листов в зоне конька, и тогда возникает вопрос грамотного крепления поликарбоната в коньковом хребте.

Коньковый профиль — изделие, предназначенное для сопряжения и защиты панелей сотового поликарбоната в коньке светопрозрачных кровельных конструкций

Преимущественно для этого используют поликарбонатный коньковый профиль, который даёт возможность дёшево и удобно оформить конёк почти для любого угла, но с соблюдением кое-каких особенностей:

  • поликарбонатные листы нельзя монтировать к коньковому ребру впритык, иначе довольно широкий коньковый профиль без зазора как минимум в 40 мм просто некуда будет устанавливать;
  • на края поликарбоната возле конька желательно закрепить перфорированную ленту, которая будет пропускать влагу, но задерживать мусор и пыль;
  • светопропускные листы в области конька по кромке не фиксируют, так как установка профиля подразумевает его крепление к несущей основе вместе с листами;
  • соединительные профили, скрепляющие прозрачное листовое покрытие, желательно вставлять внутрь конькового элемента. При отсутствии такой возможности соединительные профили следует подрезать, а места стыков залить герметиком нейтрального отверждения.

Порядок установки:

Установка конька на шифер

При обустройстве конька для шиферной крыши нормативными актами рекомендована укладка вдоль конькового хребта дополнительных брусков того же сечения, что и рядовые доски обрешётки (СНиП II-26–76* п. 5.4.8).

В качестве конькового элемента можно использовать готовые планки фабричного изготовления, предназначенные специально для асбестоцементных волнистых покрытий, но допускается также самостоятельное изготовление доборных элементов из досок, сбитых под углом, обработанных антисептиком и огнезащитным составом, или же из оцинкованного железа. В последнем случае нужно предусмотреть, чтобы высота конька и его напуск на шифер надёжно защищали кровельную конструкцию от задувания ветра и снега.

Для обустройства конька на шиферной крыше рекомендуется установка дополнительной опоры, значительно продлевающей срок службы этой части конструкциии

Процесс монтажа заводских формирующих деталей сводится к следующему:

Установка конька на профнастил

Для кровель из профнастила коньковый хребет образуется, как и в других кровельных конструкциях, в результате соединения верхней части стропильных ног и покрывается коньковой планкой из оцинкованной стали. Согласно п. 6.7. СНиП II-26–76* коньковые доборные элементы должны иметь «гребёнку» той же формы, что и поперечное сечение укрывного профлиста.

Элементы конька укладываются с противоположной стороны преобладания ветров и закрепляются саморезами в местах прилегания конька и верхней гофры

Этапы устройства конька на профнастил:

Видео: установка конька и доборных элементов на профнастил

Укладка конька на битумную черепицу

Основное условие при формировании конька на мягкую черепицу — обустроить при монтаже утеплённых кровель необходимый вентиляционный зазор, площадь сечения которого регламентируется нормативами и определяется по формуле: f см²/пог. м = (2 х l х 100 х 0,05) : 100 , где 2 х l х 100 — площадь двух скатов на ширине 1 м. Этот показатель должен быть не менее 0,05% площади обоих скатов и не ниже 5 см²/м. С увеличением длины скатов площадь и высота вентзазора тоже возрастает, согласно прописанным в нормативах значениям, представленным в нижней таблице.

Таблица: площадь и высота вентиляционного зазора

Формируют вентилируемый конёк с использованием кровельных аэраторов, установленных с шагом 10–15 см и соединённых между собой. Хотя часто обходятся и без них, обустраивая на коньковом прогоне вентиляционный зазор нужного сечения в виде треугольной конструкции на брусках.

Монтаж коньковой битумной черепицы следует выполнять по прорезанному вентиляционному зазору и по натянутой нитке, поскольку ровно уложить коньковую черепицу без ориентира практически невозможно

Видео: кровельная вентиляция

Коньковый хребет монтируется из универсальной карнизно-коньковой черепицы либо обрезанных рядовых гонтов. Крепят коньковые фрагменты четырьмя гвоздями с таким расчётом, чтобы каждая следующая деталь перекрывала крепление предыдущего элемента. Укладку коньковой черепицы начинают от торца здания, противоположного направлению преобладающих в конкретной местности ветров.

Конёк на крышу своими руками

Сделать собственноручно кровельный конёк несложно, даже не имея навыков кровельщика и жестянщика. Самый ходовой на сегодняшний день материал для изготовления коньковой планки — оцинкованное железо, которое хорошо поддаётся обработке и приемлемо по цене.
Приобрести его можно как на строительном рынке, так и в строймаркетах. Разрешено использовать даже обрезки, самостоятельно изогнув их, но лучше приобрести готовые оцинкованные уголки длиной 2 м, шириной 2,4–3,0 м.

Изготовление уголка для конькового элемента:

При монтаже уголка на шифер предполагается набивка дополнительных досок в районе конькового хребта. Однако от этого можно отказаться, закрепив коньковый элемент из оцинкованного профиля прямо на каркас обрешётки, а для заделки промежутков между самодельным коньком и кровельным настилом использовать монтажную пену.

Изготовление и установка конька своими руками — весьма простое действие, тем не менее важным остаётся соблюдение правил безопасности при работе на высоте.

Видео: самостоятельное изготовление кровельного конька

Осознав, что представляет собой конёк крыши и какие функции на него возложены, можно без труда подобрать наилучшую конструкцию для любого типа стропильной системы. Правильный монтаж конька, грамотный расчёт высоты, соблюдение нормативов и советов производителей, а также качественный материал — гарантия долговечной и надёжной крыши. Удачи вам и пусть построенный уютный дом радует долгие годы.

Установка конька между скатами крыши — это финишная операция по монтажу кровли. Он предназначен защищать стык и создавать условия для правильной эксплуатации стропильной системы. Грамотно устроенный конёк обеспечивает вентиляцию в подкровельном пространстве, повышая срок службы деревянного или металлического кровельного каркаса.

Конёк кровельной системы, его назначение и виды

Кровля дома является основным устройством для защиты жилища от воздействия внешних факторов. Кроме того, она выступает как один из основных элементов экстерьера, участка и дома.

Подавляющее большинство кровельных систем имеет такой элемент, как конёк. Он образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом, подвергающимся нагрузкам и воздействиям при любых погодных условиях. Конёк образуется при углах наклона скатов более 180°.

Конёк образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом крыши

Зачем нужен конёк крыши

На старых кровлях коньком служило бревно, прижимающее основное кровельное покрытие — дранку, выполняя в основном эстетическую функцию. В современных кровельных системах это тоже учитывается, но основное назначение конькового устройства — функциональное, с учётом организации вентиляции кровельного пирога и подкровельного пространства.

На старинных кровлях коньком служило бревно, прижимающее основное кровельное покрытие

Функционирование жилого помещения связано с выделением большого количества влаги в виде пара от приготовления пищи, стирки или влажной уборки. Если не выводить эти продукты из помещения, в нём будет сыро и неуютно. Кроме того, в таких условиях развиваются различные грибки и бактерии, активно воздействующие на все элементы строения в виде плесени и загнивания деревянных конструкций.

Вторым, не менее важным предназначением конька для кровли, является защита места перехода скатов от воды и других осадков, а также ветра, для чего применяются различные уплотнители.

В зависимости от формы крыши и угла между скатами коньки бывают:

  • коническими;
  • угловыми;
  • рельефными;
  • фигурными.

Наиболее распространены коньки, изготовленные из металла. Но на отдельных видах кровельного материала могут применяться коньки из керамики (для черепицы). На камышовых и для образования конька используется основной материал кровли.

На скатах, сходящихся под углом менее 180°, для защиты кровли применяются ендовы
. Особенность их применения состоит в том, что они размещаются ниже уровня крыши и выводятся к системе водосбора.

Фотогалерея: основные виды коньковых планок

Плоский конёк надёжно соединяет противоположные скаты крыши Форма перехода скатов крыши повышенной прочности Прямоугольный конёк подходит для большинства видов кровельного покрытия Скаты соломенной кровли соединяются основным материалом укрытия

Виды конька крыши с характеристикой

Конёк крыши — это прямая линия, образованная пересечением скатов щипцовой кровли. Формирование этой линии происходит в процессе установки стропильных ног под определённым углом. Поэтому решающим фактором для получения прямолинейного конька является правильная установка стропильной системы.
Если это условие соблюдено, испортить конёк дальнейшими действиями невозможно.

Коньки для различных кровельных покрытий

Большинство современных кровельных покрытий комплектуются коньковыми элементами, предназначенными для использования именно с ними. Это коньковые планки специальной формы или коньковая черепица. Для изготовления деталей конька применяется такой же материал, как и для основного покрытия.

Конёк для металлочерепицы, профлиста и композитной черепицы

Материалом для изготовления коньковых деталей является стальной лист с оцинковкой толщиной от 0,7 мм. Часто поверх него наносится дополнительная защита из полимерных материалов. Цвет покрытия конька подбирается в тон к основному цвету кровли. Гамма расцветок соответствует шкале RAL.

Коньковая планка для крыши из профнастила изготавливается из оцинкованного стального листа толщиной 0,7 мм

Такие же коньки используются для кровли из композитной черепицы.

Установка коньков производится специальным крепежом с эластичными шайбами с применением уплотнителей. Крепёж часто входит в комплект кровельного материала, а цвет подбирается соответственно основному цвету покрытия.

Конёк для кровли из шифера

Учитывая свойства материала, конёк для него подбирается такой же, как для вышеупомянутых покрытий. Если применяется обычный серый шифер, используется конёк из обычной оцинковки. Крепление при монтаже производится специальными шиферными гвоздями с резиновыми прокладками.

Оцинкованные коньки наиболее подходят для шиферной крыши

В настоящее время шифер выпускается различных цветов. В таком случае и конёк подбирается в тон покрытию.

Для цветного шиферного покрытия можно подобрать соответствующий цвет коньковой планки

Конёк для ондулина и аналогичных материалов

При использовании этих материалов конёк поставляется в комплекте с кровлей. Материал изготовления тот же, что и для основного покрытия. А также по цвету подбирается крепёж.

Коньки для ондулина изготавливаются из того же материала, что и основное покрытие

Коньки для битумной черепицы

Для такого покрытия кровли производится конёк специальной формы, который включается в комплект поставки.

Для коньков используются те же изделия, что и для карнизного устройства. По перфорированию гонт карнизных вставок делится на три части, называемые коньковыми черепичками. При подготовке удаляется защитная плёнка с нижней стороны. При монтаже черепичка перегибается пополам и устанавливается перегибом по коньку кровли. Крепление производится четырьмя кровельными гвоздями — по два с каждой стороны.

Конёк для крыши из битумной черепицы устанавливается с перегибом и крепится гвоздями

Конёк на фальцевой кровле

Для фальцевой кровли конёк специально не производится. Его формируют в процессе установки кровли, и называется он коньковым фальцем. Устройство ровного фальцевого соединения на коньке крыши является показателем мастерства кровельщика.

На фальцевой кровле переход между скатами изготавливается в виде конькового фальца

Для других видов кровель, таких как сланцевые, камышовые или соломенные, материалом для конька служит, как правило, основной материал покрытия.

Фотогалерея: коньковые планки при использовании специфичных кровельных материалов

Для конька по ондулину применяется тот же материал, что и для основного покрытия Для черепицы шинглас производится специальный конёк Коньки черепичных кровель также изготавливаются из керамики По драночной крыше конёк используется деревянный

Размеры конька крыши

Этот элемент имеет решающее значение для качественной изоляции кровли от осадков и создания вентиляционной системы подкровельного пространства и кровельного пирога. Современная индустрия строительных материалов предусматривает выпуск коньков, специализированных для каждого вида кровельного покрытия.

Плоская коньковая планка (треугольная)

Простейшее устройство с одним продольным сгибом. Стандартная длина детали составляет 2 метра, угол сгиба — 90°. Этот размер легко изменить в зависимости от угла схождения скатов. Рекомендуемая величина нахлёста при установке на кровлю — 10–15 сантиметров. Толщина металла составляет 0,7 и более мм.

Плоский конёк практически универсален для многих видов покрытий

Коньковая планка прямоугольная (фигурная П-образная)

Такая форма конька применяется для увеличения размеров вентилируемого пространства. Может применяться для монтажа коньков при большинстве видов финишного покрытия кровель. Ширина прямоугольного выступа может варьироваться в пределах 20–40 миллиметров. Изготавливается путём последовательного выполнения четырёх сгибов. Длина стандартная — 2 метра, величина нахлёста — 10–15 сантиметров.

Прямоугольная форма конька обеспечивает лучшую вентиляцию в пространстве под ним

Коньковая планка круглая

Планка такой формы чаще всего используется с кровлей из металлочерепицы. Стандартная длина 2 метра. Изготавливается способом штамповки из листового металла толщиной 0,45–1,0 мм. Для придания дополнительной жёсткости на детали делают поперечные рёбра жёсткости. Нахлёст определяется расположением крайних рёбер, поскольку при стыковке они совмещаются. Для круглых коньковых планок используются торцевые заглушки.

Круглая коньковая планка чаще всего используется с кровлей из металлочерепицы

Все виды и размеры коньковых планок комплектуются уплотнителями в зависимости от конструкции кровельного покрова.

Расчёт высоты конька крыши

Угол наклона ската крыши имеет большое значение для успешной эксплуатации загородного дома. Слишком маленький угол будет способствовать излишнему скоплению снега и, как следствие, возможности перегруза стропильной системы. Большой угол сформирует обширную по площади крышу, которая будет нести значительные ветровые нагрузки. Если в регионе господствуют сильные ветры, этот фактор может стать решающим для определения срока эксплуатации всего строения. Очевидно, что имеется золотая середина, когда учитываются оба фактора во взаимодействии. Для средней полосы России оптимальным считают угол ската величиной 40° плюс-минус 5°.

Для расчёта высоты конька достаточно воспользоваться элементарными знаниями из области геометрии. Исходные данные:

  • длина основания перевода между опорными точками стропильных ног;
  • угол наклона между стропильной ногой и переводом;
  • таблица значений тригонометрических функций.

Высота конька определяется соотношением: H = L: 2 x tg>, где: H — высота конька; L — расстояние между опорными точками стропил, оно равно пяти метрам; tg> — тангенс угла, в нашем случае он равен 0,83 для угла 40°. Итак, H = 5: 2 х 0,83 = 2,08 метра.

Высота конька определяется по формуле H = L: 2 x tg>, где H — высота конька, L — расстояние между опорными точками стропил, tg> — тангенс угла

Расчёт высоты конька мансардной крыши

Если принято решение об устройстве мансардного помещения, порядок расчёта не изменяется. В этом случае, как правило, устраивается ломаная крыша, что позволяет увеличить объём внутреннего пространства мансарды и в то же время значительно не наращивать высоту конька, особенно при сильных ветрах в регионе строительства.

Таким образом, высота конька складывается из двух составляющих — расстояния до горизонтальной перемычки прямоугольного проёма и расстояния от неё до линии схождения стропил. Для получения большей площади нижняя часть стропильных ног устанавливается под большим углом у основания (55–80°), а верхняя — под малым (12–30°).

Ломаная (мансардная) крыша позволяет увеличить объем подкровельного пространства для устройства жилого помещения

Рекомендованным и наиболее часто применяемым размером нижней части по высоте является 2,3 метра. Остаётся определить расстояние от горизонтальной перемычки до конька. То есть, предстоит произвести расчёт в точности по приведённому выше алгоритму и к полученному результату добавить 2,3 метра.

Для определения высоты конька и других параметров стропильной системы в интернете можно найти специальные калькуляторы. Пользоваться ими очень просто и удобно.

Монтаж конька крыши

Обязательное условие для установки конька — сплошная обрешётка в подконьковом пространстве из двух или трёх досок, прибитых без зазора. Начало монтажа конька производится со стороны, противоположной господствующему направлению ветра в данной местности. В этом случае нахлёст будет располагаться с подветренной стороны.

Работы по монтажу конька, как и всей кровли, нужно производить в сухую безветренную погоду. При этом нужно обязательно использовать страховочные устройства. Перед началом работы нельзя принимать сильнодействующих лекарств, а тем более принимать спиртное.

Монтаж прямого конька

Установка прямого конька производится в следующем порядке:

Круглая коньковая планка

Круглый конёк чаще всего применяется при установке покрытия из металлочерепицы. При укладке расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть. Далее:

Прямоугольный (П-образный) конёк

Прямоугольная коньковая планка монтируется с использованием поддерживающего бруска, который устанавливается вдоль линии конька по линии пересечения скатов. При ширине прямоугольного выступа более 50 миллиметров возможен прогиб этой детали в результате длительной эксплуатации кровли. Уплотнением может служить любой подходящий материал, часто используется поролон. Крепление производится саморезами подходящего размера.

Прямоугольный конёк монтируется с использованием поддерживающего бруска, который устанавливается по линии пересечения скатов

Видео: монтаж конька крыши

Как сделать конёк на крышу своими руками

Обычно такой вопрос не возникает, строительный рынок в достаточной степени насыщен продукцией такого рода. Единственным обоснованием целесообразности самостоятельного изготовления коньковых планок является наличие в хозяйстве неликвидов листовой стали, пригодной для этой цели. Кроме того, нужно владеть хотя бы зачаточными навыками выполнения жестяных работ. Для изготовления коньковых планок понадобятся специальные приспособления и инструмент.

Материалом для этих изделий являются металлические листы из стали, меди, алюминия. Их толщина, в зависимости от вида может составлять от 0,4 до 1,5 миллиметра. Стальные листы могут быть оцинкованными, окрашенными или иметь полимерное защитное покрытие. Задача состоит в том, чтобы способом гибки придать заготовке нужную форму. При этом:

  • не допускается повреждение защитного покрытия, особенно это актуально для крашеного материала;
  • сгибы должны быть строго параллельны оси изделия;
  • не допускаются вмятины на поверхности от воздействия инструмента;
  • все размеры на отдельных коньковых планках должны быть строго одинаковыми.

При выполнении чертежа конька нужно следить за тем, чтобы все размеры на отдельных коньковых планках были строго одинаковыми

Инструменты для изготовления коньковых планок своими руками

Для того чтобы изготовить самое простое изделие самостоятельно, нужно иметь в распоряжении специальное оборудование и инструмент кровельщика:

  • верстак с прибойней из стального уголка с размером полки до 50 миллиметров. Полка устанавливается на край верстака, её длина должна быть не менее 2000 миллиметров по размеру листа. Назначение этой детали состоит в формировании прямолинейного сгиба;

    Для изготовления конька понадобится верстак с прибойней из стального уголка с размером полки до 50 миллиметров

  • ножницы для разделки листа на заготовки нужной ширины. Можно применить обычные слесарные ножницы, лучшим вариантом будет использование соответствующего электроинструмента. Его необязательно приобретать, можно взять в аренду на короткое время;

    Киянка деревянная применяется для гибки металлического листа

  • мерительный инструмент и маркер для выполнения разметки;
  • шаблон угла осевого сгиба для контроля соблюдения этого важного размера, его можно изготовить из картона.

Кроме того, понадобятся деревянные проставки, чтобы не допустить убоин в месте работы киянкой.

Процесс изготовления коньковой планки

Для изготовления этой детали нужно выполнить ряд последовательных операций:

  1. Из стального листа вырезать заготовку размерами 2000х430 миллиметров.
  2. Нанести продольную ось изделия маркером.
  3. Закрепить заготовку на верстаке струбцинами с выпуском за ребро прибойни на 20 миллиметров.
  4. Выполнить краевой сгиб длиной 15 мм на угол 180°.
  5. Снять заготовку, развернуть на 180° и снова зажать струбцинами с выпуском на 20 миллиметров.
  6. Выполнить второй краевой сгиб таким же образом.
  7. Переустановить заготовку по разметке центральной оси, зафиксировать струбцинами.
  8. Выполнить сгиб на нужный угол, контролируя его шаблоном.

Размер заготовки зависит от формата имеющегося в наличии листа. Стандартные длины коньковой планки могут быть такими: 100–1250–1500–2000 миллиметров. Чем короче эта деталь, тем больше будет стыков при монтаже. Величина нахлёста составляет 10–15 сантиметров.

Видео: как согнуть лист металла в домашних условиях

Конструкция кровельного конька предельно проста, его установка не требует специальных знаний и навыков. Этому способствует также продуманная конструкция названного элемента кровли. Придерживаясь правил безопасности и имея одного помощника, можно установить конёк в течение одного дня, завершив таким образом сложную и ответственную работу по монтажу кровли.

Устройство конька крыши представляет собой монтаж горизонтального верхнего ребра крыши на пересечении скатов и всевозможных элементов, располагающихся на этом ребре. Рассмотрим подробнее изготовление конька крыши, правильный расчет его высоты, установка и вентиляция пространства под кровлей.

Представляет собой горизонтальное ребро на самом верху крыши, которое образуется стыком скатов кровли.

Раньше после возведения крыши домов покрытие конька производили материалами на основе асбоцемента. Кровельное железо использовали редко.

Наибольшую популярность для изготовления конька получило оцинкованное железо. Используют уже готовые или делают самостоятельно уголки из оцинкованной стали, имеющие длину около 2 м.

Уголок для конька крыши можно сделать следующим образом: обрезанный по размеру лист оцинкованной стали укладывают на размеченную ровную поверхность и выстукивают до приобретения профилем нужной формы, используя киянку (металлический молоток может нарушить оцинкованное покрытие).

  • ширина — от 2,4 до 3 см;
  • длина — 200 см.

Устройство конька должно включать в себя следующие элементы:

  • кровельный конек;
  • стропильная нога;
  • кровельный брус;
  • обрешетка;
  • лист покрытия;
  • гвозди;
  • оцинкованный профиль.

Необходимо помнить, что элементы конька должны перекрывать друг друга на 10 см, а сторона используемого уголка на 12-15 см.

Все гвозди, проходя сквозь волны кровельного покрытия дома, должны попадать точно в обрешетку. Для удобства зачастую на обрешетку в районе конька монтируют дополнительный брус.

Раньше зазор между кровельным покрытием и коньком замазывали раствором. В настоящее время для этого в основном используют монтажную пену.

Устройство конька своими руками — относительно простая процедура. Требуется лишь правильно исполнять предписания техники безопасности при работе на высоте.

Определение высоты конька и последующий монтаж

Инструменты для монтажа: 1. Шуруповерт; 2. Молоток; 3. Киянка; 4. Щетка с мягкой щетиной; 5. Рулетка; 6. Длинная рейка; 7. Маркер; 8. Уровень; 9. Ножницы по металлу; 10. Круглогубцы.

Для самостоятельного изготовления и может возникнуть необходимость в следующих инструментах:

  • отвертка;
  • электрический шуруповерт;
  • молоток;
  • киянка;
  • длинная рейка для прямых линий;
  • маркеры;
  • ножницы по металлу;
  • ножовка по металлу;
  • пила или электролобзик.

Высота конька имеет прямую зависимость от угла ската, каркаса и материала, из которого изготовлено покрытие кровли.
После того как произведено крепление материала кровли, можно начинать устройство конька.

Установка конька

Определение высоты.

  1. Сначала производят монтаж коньковой черепицы по краям ската кровли. После этого производят замер расстояния от верхней до внутренней кромки черепицы от самого узкого торца. Бруски являются главной составляющей верхней кромки. Их называют контробрешеткой. Соединяются они между собой на минимальном расстоянии. Это расстояние еще называют коньковый аэроэлемент.
  2. Необходимо также правильно замерить расстояние между верхней частью держателя бруса, установленного в крепление, и местом сгиба линии крепления. Используя гвозди, производится крепление верхнего бруса конька к контробрешетке (к центральной части).
  3. Смонтировав с двух сторон конька крепления, между ними натягивается специальный монтажный шнур. Если такового нет в наличии, то используют обычную толстую леску. Шнур требуется для того, чтобы правильно сделать укладку и крепление прогона конька.
  4. Коньковый брус нужно поставить в крепления и держатели, затем он прибивается оцинкованными гвоздями или гвоздями из нержавеющей стали.

Примечание. При крыши требуется обязательное наличие боковой черепицы облегченного типа, которая предназначена для покрытия прогона конька после окончания вышеперечисленных работ.

Для того чтобы избежать проникновения влаги, конденсата или пара в зазор под коньком, необходимо правильно сделать гидро- и теплоизоляцию крыши дома.

При монтаже конька на двухскатную стандартную крышу все швы и стыки, образовавшиеся при укладке кровельных материалов, должны полностью скрываться за конструкцией конькового прогона.

Не стоит забывать, что крыша, оснащенная коньком, должна быть оборудована отсеком вентиляции. В противном случае будет происходить постоянное образование конденсата вне зависимости от наличия гидроизоляционного слоя.

Вентиляционные короба продают в готовом виде, но можно сделать их и самостоятельно. Установить их можно при помощи специальных креплений либо клея.

Совет: короб для вентиляции должен клеиться только на сухие и очищенные элементы кровли дома. Не рекомендуется производить работы в холодную или слишком жаркую погоду.

После окончания работ по расчету высоты конька и выполнения всех сопутствующих процессов производится непосредственный монтаж самого прогона. Одним из лучших материалов для изготовления прогона считается специальная коньковая черепица, которая также выполняет роль украшения крыши дома.

Устройство такой черепицы начинают с подветренной стороны. Это делается для того, чтобы избежать попадания осадков и задувания ветра под стыки материала кровли. В начале производится монтаж зажимов, на которые затем крепится черепица, прибиваясь гвоздями или прикручиваясь саморезами.

Как правильно сделать вентиляцию конька крыши?

Конек предназначен не только для предотвращения проникновения влаги в зазоры между материалами покрытия скатов, но и для создания вентиляции под кровлей.

Важность вентиляции пространства под кровлей дома приобретает наибольшую актуальность при оборудовании кровли с утеплением.

Коньковую систему вентиляции крыши можно сделать следующим образом:

  1. После окончания возведения системы стропил поперек ног этих самых стропил производят крепление гидроизоляционной пленки. Укладку верхних полос пленки на нижние нужно делать с напуском, имеющим размер не менее 15 см. Все швы проклеивают специальной соединительной лентой.
  2. Вдоль стропильных ног набивается контробрешетка. Сверху нее поперек монтируется обрешетка.
  3. На обрешетку укладывается выбранное кровельное покрытие (шифер, металлочерепица, ондулин, и т.д.).

Растянутая пленка выполняет функции защиты стропильной системы от образующегося с обратной стороны кровельного покрытия конденсата и возможных протечек воды через щели. Также пленка замедляет процесс гниения элементов из дерева и препятствует появлению ржавчины на элементах из металла.

В случае отсутствия вентиляции пространства между материалом покрытия кровли и пленкой, проникающая туда влага не будет высыхать, что в свою очередь приведет к гниению или покрытию ржавчиной элементов обрешетки и контробрешетки.

Создание утепленной крыши подразумевает использование слоя утеплителя под слоем гидроизоляции. Теплоизоляционные материалы в основном состоят из гигроскопичных составляющих, к примеру, базальтового волокна. При отсутствии хорошей вентиляции в них скапливается влага, что значительно снижает теплозащитные характеристики и приводит к гниению стропил, между которых расположен утепляющий слой.

Вентиляционное пространство, предотвращающее вышеназванные проблемы, можно сделать следующим образом: оборудовать нижнюю часть подшивки карнизов вентиляционными зазорами или решетками, обеспечивающими проникновение воздуха.

Помимо этого, перед окончательным закреплением конька необходимо создать достаточное воздушное пространство между гидроизоляционным и основным покрытием кровли и сделать отверстие для выхода увлажненного воздуха между скатами.

Выход воздуха через конек может происходить различными способами. Зависит это от используемого кровельного материала и может потребовать установки дополнительных приспособлений вентиляции.

Коньком называется верхнее горизонтальное ребро, образуемое пересечением кровельных скатов. К коньку относят также прикрепляемые к ребру дополнительные элементы. Это самая высокая точка крыши, посредством которой происходит вентиляция кровельной системы и подкровельного пространства.

Говоря об установке конька, как правило, подразумевают и монтаж его прогона, который соединяет скаты системы стропил.

Конек является в первую очередь элементом двускатных крыш. Однако он необходим и при монтаже кровель более сложной конфигурации – например, ломаной четырехскатной.

В асимметричных крышах используются смещенные коньки. Их конструирование представляет собой довольно сложный процесс.

При монтаже конька особое внимание необходимо уделить двум основным моментам:

  • сделать правильный расчет высоты;
  • обеспечить хорошую вентиляцию кровли и чердачного пространства.

Функция конька

Основным назначением конька является замыкание верхних кромок кровельного покрытия и прочное соединение скатов.

Главная функция конька
– обеспечение свободной циркуляции воздуха в подкровельном пространстве для удаления излишков влаги, предотвращения образования конденсата и соответственно защиты всей кровельной конструкции от гниения.

Выполнение этой функции возможно при условии корректного проведения работ по устройству конька. Надо правильно выбрать как материал, так и дополнительные комплектующие элементы: это важно для качественного проведения монтажных работ, предупреждения протечек и нормализации уровня влажности.

Конек также защищает кровельное покрытие от повреждения вследствие осадков, сильного ветра и придает конструкции дополнительную прочность.

Виды коньков и некоторые принципы их устройства

Второе название конька – кровельная планка. Ее можно выполнять из тех же материалов, которые используются для производства покрытий для кровли:

  • керамической черепицы;
  • металлочерепицы;
  • оцинкованной стали;
  • шифера и т.д.

В зависимости от формы коньки делятся на следующие виды:

  • рельефные;
  • фигурные;
  • конусные;
  • полукруглые;
  • ребровые;
  • угловые.

При устройстве данной детали необходимо иметь в виду, что кровельное покрытие не должно плотно соединяться в коньке – в обратном случае оно закроет доступ воздушной массе в подкровельное пространство.

Монтаж конька является последним этапом кровельных работ, на котором производится прокладка вентиляционного материала, защищающего подкровельное пространство от проникновения насекомых, мелких птиц.

Конек также предупреждает попадание дождевой воды, влаги на коньковый брус и доски.

Защитным слоем может служить особый уплотнитель, стеклянная или минеральная вата, некоторые другие материалы.

Необходимо следить, чтобы свободное пространство под планкой не оказывалось плотно заполненным: это может нарушить или ликвидировать естественную циркуляцию воздуха. Поэтому коньковое пространство не следует заклеивать герметичными материалами или обрабатывать монтажной пеной.

Типы кровельного покрытия и коньков

Об устройстве конька следует задуматься уже на этапе выбора кровельного покрытия, поскольку технология его монтажа находится в прямой зависимости от типа кровельного материала.

При применении асбестоцементного шифера следует приобрести также особые фасонные элементы, которые позволяют самостоятельно смонтировать кровельный конек. Они выполнены в форме желоба, укладываемого на доски или коньковый брус и прикрепляемого к ним особыми гвоздями для шифера с резиновой прокладкой.

Следует позаботиться также о гидроизоляции деревянных частей: до начала укладки элементов конька на основе шифера коньковый брус необходимо накрыть лентой из рубероида. Коньковые элементы из асбестоцемента бывают неправильной геометрической формы: немного заужены с одного торца. Следующий шиферный элемент должен накрывать этот торец. Нахлест составляет как минимум 7 см. Крепление первого элемента осуществляется при помощи ветровой скобы.

Производители глиняной черепицы также предусмотрели коньковые элементы в форме желобов или уголков.

При монтаже конька фрагментами на основе керамики применяется известковый раствор и проволока для ее крепления.

В случае устройства конька на кровле из рулонных материалов монтаж конька осуществляется посредством наклеивания этих материалов. Полотна располагаются в зависимости от угла уклона кровельных скатов.

Небольшой угол требует укладки полотнищ со значительным нахлестом параллельно коньку. По мере увеличения кровельного уклона полотнища необходимо располагать параллельно стоку.

Если использовании в качестве кровельного материала оцинкованного железа изготовление коньков, как правило, осуществляется самостоятельно. Можно приобретать также готовые элементы. Их длина составляет 2 метра.

До начала самостоятельного изготовления конька следует сделать необходимые измерения крыши. Планка вырезается из оцинкованного листа. Придание ей необходимой угловой формы осуществляется при помощи киянки (деревянного молотка). Обычный молоток из металла не подходит, поскольку он повреждает цинковое покрытие, что делает лист металла подверженным воздействию влаги.

Дополнительные комплектующие элементы

Комплектующие конька необходимы при его монтаже. Они расширяют назначение этого кровельного элемента, способствуют повышению его функциональности.

Основные из них:

  • вентиляционная коньковая черепица;
  • вентиляционная лента;
  • держатель громоотвода;
  • некоторые другие аэроэлементы.

Во время монтажа комплектующих элементов используются некоторые технические аксессуары:

  • Коньки полукруглой формы
    – устанавливаются на стыке скатов.
  • Прямоугольные коньки
    – используются при устройстве скатной кровли с металлочерепичным покрытием; обладают повышенными защитными свойствами и имеют эстетичный вид.
  • Заглушки
    – необходимы во время установки дополнительных кровельных элементов полукруглой формы; предназначены для закрытия стыков скатов.
  • Узкие коньки
    – выполняются из металлочерепицы; не имеют особых функциональных возможностей – скорее служат элементом декора.
  • Снегодержатель
    – один из важнейших коньковых элементов, способствующий сокращению снеговой нагрузки и предотвращающий сползание снега. Деталь должна выдерживать значительный вес, поэтому требуется ее прочная фиксация. Выполняется из самых разных материалов.
  • Ветровая планка
    является комплектующим аксессуаром, закрывает листы кровельного материала с торцевой стороны, защищает от воздействия дождя, других атмосферных осадков, ветра.
  • Карниз
    – выполнят защитную функцию, является важным элементом для деревянной карнизной доски. Его монтаж производится под гидро- и теплоизоляционное покрытие.
  • Разжелобок
    представляет собой комплектующую деталь, закрывает стыки скатов.
  • Универсальная прокладка
    – это особое покрытие, функцией которого является защита кровельной конструкции от излишков влаги и влияния других неблагоприятных факторов окружающей среды.
  • Примыкание к стене
    является конструктивным элементом, служит для закрывания щелей на стыках скатов, предохраняет стены от негативного воздействия дождевой воды, снега и т.д.
  • Саморезы
    – с их помощью производится крепление коньков к кровельному покрытию.

Следует учесть важный момент: дополнительные коньковые элементы должны быть изготовлены из того же материалa, что и кровельное покрытие, быть того же цвета и иметь крепежные детали для надежного и прочного монтажа.

Расчет высоты конька

Для правильного расчета высоты конька необходимо узнать параметры прогона. Коньковый прогон – это балка в центре стропильной конструкции, выполненная из металла, дерева или железобетона. Конек опирается именно на эту деталь.

Высота конька зависит от угла расположения скатов и материала для их оформления.

После выбора материала следует переходить непосредственно к расчетам и последующей установке конька.

На верхнем ребре укладывают две части коньковой черепицы. Они должны опираться на кровельные скаты. После этого измеряется длина отрезка между внутренним и верхним краем фрагмента с самого узкого торца.

Другим необходимым моментом является измерение расстояния между точкой сгиба линии крепления и верхней частью держателя бруса конька.

Есть специальная таблица коэффициентов, которую используют для расчета высоты конька при наличии данных об угле уклона крыши и ширине здания (таблица N1). Например: угол уклона составляет 40 градусов, а ширина дома – 8 метров. Высота конька рассчитывается по следующей формуле: половина ширины дома умножается на коэффициент, в результате получается высота конька (Н):

В данном случае высота конька от перекрытия должна составлять 3,35 метров.

Устройство конька

После всех необходимых расчетов производится монтаж креплений и натягивание специального монтировочного шнура для корректного расположения конькового прогона.

Вместо шнура можно использовать обычную леску (она должна иметь достаточную толщину).

Коньковый брус устанавливается в держатели и крепления. Закрепление производится при помощи гвоздей из нержавеющей или оцинкованной стали.

Обязательным моментом устройства конька является наличие облегченной боковой черепицы, которая предназначена для завершающего покрытия конькового прогона после окончания работ.

Для предупреждения проникновения влаги, пара и обеспечения нормального температурного фона в подкровельном пространстве необходимо создание гидроизоляционного и теплоизоляционного слоя.

При правильном проведении монтажа все образующиеся во время покрытия скатов швы и стыки целиком перекрываются деталями конькового прогона.

Необходимо также позаботиться о создании вентиляционного отсека: его отсутствие приводит к образованию и накоплению конденсата, причем даже при устроенной по всем правилам гидроизоляции.

Вентиляционные короба можно изготовить самостоятельно или приобрести в специализированном магазине. Они монтируются с помощью особых креплений или клеящей смеси.

Вентиляционный короб наклеивается исключительно на сухой и чистый кровельный материал, при средней температуре воздуха.

После осуществления всех перечисленных работ приступают к монтажу конькового прогона.

Оптимальным выбором материала для его изготовления является особая коньковая черепица, одновременно служащая для декорирования кровельного конька.

Монтаж черепицы необходимо начинать с подветренной стороны для профилактики проникновения осадков и продувания стыков материала во время сильного ветра.

В первую очередь надо установить зажимы, после чего уложить на них черепицу и прибить с помощью оцинкованных гвоздей или прикрутить саморезами или шурупами.

Для сокращения ветровой нагрузки на конек и кровлю в целом необходимо в каждом из скатов устроить так называемые антиветры, представляющие собой диагональные связи.

Устройство вентиляции

До устройства самого конька его надо обеспечить звуко-, тепло-, гидроизоляцией и качественной вентиляцией. Говоря по существу, предназначением конька и является хорошая вентиляция кровельной конструкции и подкровельного пространства.

Грамотное устройство системы вентиляции включает в себя осуществление следующих действий:

  1. После завершения устройства стропильной системы на стропильные ноги в поперечном направлении укладывается гидроизоляционная мембрана. Швы проклеиваются при помощи соединительной ленты, при этом сохраняется 15-сантиметровый напуск.
  2. Вдоль стропильных бревен набивают контробрешетку и обрешетку.
  3. Осуществляют обшивку кровли требуемым способом.

Одним словом, качественная вентиляция непосредственно зависит от гидроизоляции, задерживающей влагу и препятствующей ее проникновению в слой теплоизоляционного материала и деревянные детали перекрытий.

Для хорошей вентиляции имеет значение также создаваемое обрешеткой расстояние: благодаря беспрепятственному движению воздушной массы проникающая внутрь влага быстро высыхает.

Вентиляционное отверстие устраивается и в самом коньке. Под ним слой гидроизоляционного покрытия расположен внахлест.

Благодаря наличию отверстия воздух проникает внутрь и способствует выветриванию излишков влаги и пара.

При невозможности устройства вентиляционного зазора в чердачном помещении создаются торцевые окна, также помогающие предотвращать сырость.

Особые отверстия для поступления воздушной массы под крышу устраиваются и в нижней части карнизов.

Дополнительно защитить кровлю и стены от воздействия влаги и воды можно с помощью карнизов с большим свесом.

При недостаточной длине стропил монтируется кобылка крыши – доска или брус для удлинения стропильной ноги с целью создания свеса.

Основными плюсами применения кобылки являются:

  • возможность использования при строительстве древесного материала меньшей длины;
  • создание более легкой стропильной системы;
  • упрощенность работы с короткими кобылками по сравнению со стропильными брусами значительной длины;
  • возможность их замены при ремонте без демонтажа всей кровельной конструкции;
  • кобылки могут стать элементом декора, улучшающим экстерьер здания.

ВЫВОДЫ:

  • Коньком называется верхнее горизонтальное ребро на стыке кровельных скатов.
  • Этот элемент обеспечивает вентиляцию кровельной конструкции и подкровельного пространства.
  • Основным назначением конька является соединение скатов, а основной функцией – предотвращение скопления влаги.
  • Есть шесть основных форм конька, каждая из которых предназначена для определенного типа кровли.
  • Конек выполняется из того же материала, что и кровельное покрытие.
  • Использование дополнительных элементов повышает функциональность конька.
  • До начала работ необходимо произвести расчет высоты конька.
  • Высота конька зависит от угла уклона скатов и используемого кровельного материала.
  • Важными моментами при монтаже конька являются наличие боковой легкой черепицы, укладка слоя гидро- и теплоизоляции, устройство вентиляционных отсеков.
  • Для дополнительной защиты кровли и стен от влаги можно устраивать карнизы с большим свесом.

В видеосюжете представлена технология монтажа конька кровли.

1.
2.
3.

Конек на крыше дома – это горизонтальное верхнее кровельное ребро. В свою очередь, конек образуют скаты кровли и элементы ребра.

Наша статья расскажет о том, как сделать конек на крышу. Мы также расскажем, как правильно высчитывается высота этого элемента. В статье будут затронуты вопросы о вентиляции пространства под кровлей. Готовые варианты таких пространств вы можете увидеть на фото– и видеоматериалах.

Не так давно, сразу после возведения крыши, конек покрывали специальными материалами. Чаще всего использовался асбоцемент. При этом – довольно редкий материал для покрытия конька.

Сегодня наиболее ходовым материалом на строительном рынке является оцинкованное железо. Именно из него изготавливают большинство коньков для четырехскатной вальмовой крыши.

В качестве необходимых элементов для изготовления конька, используют готовые оцинкованные уголки. Их длина обычно составляет 2 м, а приобрести их можно в любом магазине стройматериалов. Не стоит исключать и вариант самостоятельного изготовления уголков. Для этого понадобятся лишь обрезки листов.

Изготавливаем уголок для конькового элемента кровли

Таким образом, самостоятельная установка кровельного конька – довольно простая процедура. Но очень важно соблюдать технику безопасности (ТБ) при работе на высоте.

Конек на крышу и расчет его высоты

Перед проведением монтажных работ, выясните размеры высоты конька и его прогона. Поэтому, речь пойдет о расчете высоты конька, которая связана с углом наклона ската и каркаса кровли. Мы также расскажем и о материалах для покрытия кровли. После выбора кровельного материала, можно начинать устанавливать конек крыши. Но прежде всего, нужно знать точную высоту.

Этапы расчета коньковой высоты:

  • Вначале, укладываются как минимум две единицы коньковой черепицы. При этом она должна опираться на кровельные скаты. Далее, происходит замер расстояния между верхней черепичной кромкой и внутренней кромкой с самого узкого торца. Верхнюю кромку составляют бруски, которые еще называют контробрешеткой. Они соединяются друг с другом на очень плотном расстоянии. Это расстояние в свою очередь называется коньковым аэроэлементом.
  • Стоит отметить и расстояние от верхней части конькового бруса до места сгиба линии крепления. После учета этого расстояния, можно фиксировать держатель или крепление. Далее, нужно прибить верхний коньковый брус к центру контробрешетки. Для этого рекомендуется использовать гвозди.
  • Начало и конец конька также должны иметь свои крепления. После этого можно натягивать специальный шнур. Если под рукой его не окажется – подойдет стандартная леска с большой толщиной. Назначение шнура – контроль за правильно произведенной укладкой прогона конька.
  • Наконец, коньковый брус устанавливается в держатели и крепления. Для этой цели рекомендуется использовать гвозди из нержавеющей или оцинкованной стали.

Важно: Конек крыши своими руками предполагает наличие облегченной боковой черепицы. Она предназначена для покрытия прогона конька. Этот процесс проводится уже после окончания всех описанных выше работ.

Конек фигурный для кровли должен быть смонтирован по всем правилам. При этом залогом успешных работ будет перекрытие элементами конькового прогона всех стыков и швов. Напомним, они образуются при покрытии кровельных скатов.

Важно: Во время приклеивания вентиляционного короба, кровельный материал должен быть чистым и сухим. Не рекомендуется проводить работы в слишком холодную или очень жаркую погоду.

После того, как резной конек на крышу будет рассчитан, можно проводить монтаж конькового прогона. Для его изготовления специалисты советуют использовать специальную коньковую черепицу.

Монтаж осуществляется строго с подветренной стороны дома. Такой метод защитит стыки материала от попадания в них осадков или от продувания воздухом. Вначале нужно установить зажимы, а на них уложить черепицу. Для фиксации лучше всего использовать нержавеющие гвозди или шурупы (саморезы).

Обустраиваем вентиляцию кровельного конька

Конек препятствует проникновению осадков в продольное отверстие между покрытиями скатов крыши. Он также служит и для вентиляции подкровельного пространства.

Изготовление системы коньковой вентиляции кровли:

  1. Завершив обустройство стропильной системы, производится гидроизоляция. Для этого крепится специальная пленка поперек стропильных ног. Уплотнитель под конек требует укладки верхних полос на нижние. Напуск должен составлять как минимум 15 см. Для проклейки швов используется соединительная лента.
  2. Далее, происходит набивка контробрешетки вдоль стропильных ног. По ее завершению, поверх набивается обрешетка в поперечном направлении.
  3. На обрешетку укладывается ранее выбранное кровельное покрытие. Например, шифер, ондулин, металлочерепица.

Натянутая пленка защищает стропильные элементы от скопления конденсата внутри кровли (подробнее: » «). Также устраняются протечки воды через различные мелкие щели. При этом резной конек на крышу защищен от гниения, а также от возникновения ржавчин.

При отсутствии вентилирования пространства между пленкой и кровельным покрытием, влага не будет быстро высыхать. Это приведет к мгновенным процессам гниения или покрытием ржавчиной контробрешетки и обрешетки. Таким образом, вся система может прийти в негодность.

Монтаж конька крыши, видео инструкция:

Под устройством теплой кровли подразумевают использование слоя утеплителя. Он обычно располагается под гидроизоляционным слоем. Его изготовление осуществляется из гигроскопичного материала, к примеру, базальтовой или минеральной ваты. Если же будет отсутствовать эффективная вентиляция, то произойдет скапливание влаги. Это в свою очередь ухудшит теплозащитные свойства материала. При этом можно даже не упоминать о гниении стропильных ног стропил. Напомним, что между ними располагаются плиты утеплителя.

Для оборудования вентилируемого пространства, необходимо придерживаться следующих правил:

  1. В нижней части подшивки карнизов оставляются зазоры для вентиляции. Можно сделать также решетки, которые обеспечат поступление воздуха.
  2. Немаловажно обеспечить свободное пространство между гидроизоляцией и кровельным покрытием. Параллельно с этим, оставляется отверстие между скатами. Оно обеспечит выпуск влажного воздуха. Все работы выполняются перед тем, как сделать конек на крыше.

Как поставить конек крыши

Как сделать конек на крышу своими руками: устройство, как установить самому

Устройство конька – завершающий этап сооружения кровельной конструкции, влияющий на эстетические и технические характеристики дома в целом. Несмотря на значимость финишной работы особой сложности в ее выполнении нет.

Результат обязательно будет успешным, если знать, как сделать конек на крышу своими руками и закрепить столь важный элемент. В этой статье мы расставим все точки над i и полностью разберем все тонкости данных строительных работ.

Коньком считается горизонтальное ребро скатной крыши, расположенное в ее вершине. Простым обывателям он представляется металлической планкой или своеобразной окантовкой, собранной из черепичин или фасонных кровельных деталей. На самом деле это сложная система, в обязанности которой включены следующие функции:

  • Защита деревянных составляющих стропильной системы от атак атмосферной воды и от срыва покрытия порывистым ветром.
  • Предотвращение проникновения пыли, насекомых, опавшей листвы и прочих загрязнений в подкровельное пространство.
  • Обеспечение свободной циркуляции воздушных потоков по продухам, устроенным в кровельном пироге скатов.

В двухскатных, ломаных, вальмовых и полувальмовых конструкциях конек повторяет форму одноименного прогона и равен его длине. Однако установкой конька завершается строительство не только крыш с наслонными стропилами. Последние по конструктивным условиям обязаны опираться верхом на прогон, т.е. на коньковую балку или доску.

Коньки на равных правах устраиваются и на крышах, не имеющих прогона в качестве основной опоры стропильной системы. Их сооружают поверх кровли конструкций висячей категории, построенных на объекте или собранных из готовых стропильных ферм.

Вальмовые углы также обустраивают по принципу установки коньков. По сути, ребра выпуклых углов крыши тоже смело можно отнести к коньковой категории, только расположенной не горизонтально, а под углом.

К тому же стартовые и рядовые фасонные детали для вальмовых ребер и коньков выпускаются равнозначной конфигурации и размеров. Только для точки сопряжения ребер производятся специальные вальмовые элементы.

Работы по обустройству вальм и коньков проводятся по аналогии. Существенная разница лишь в том, что на крышах с указанными выпуклыми ребрами сначала монтируют заверш

Как установить коньки на крышу | Home Guides

Приклеивание или установка коньковых крышек на крышу — это общий термин для укладки слоя асфальта или ламината, покрывающего конек крыши. Это последняя задача, выполняемая при каждой кровельной работе, и ее необходимо выполнять правильно, чтобы предотвратить утечку. Это простой процесс, но он требует работы на самой высокой части крыши. Это может быть процесс «сделай сам», но если у вас есть какие-либо сомнения относительно того, что вы находитесь в таком положении на крыше, позвоните и позвольте профессионалу сделать эту работу.

Выберите день, который будет сухим, теплым и безветренным. Это важно из соображений безопасности, потому что вы будете на пике крыши, и вы не хотите, чтобы вас снесло порывом ветра, а также потому, что вам нужно загнуть коньки поверх конька, и они становятся более гибкими, чем выше температура.

Определите, на каком конце хребта дует наименьший ветер. Обычно при ориентации север / юг следует начать с южного конца гребня.При ориентации восток / запад восточная часть будет отправной точкой. Это точка на крыше, к которой вы прикрепите первый конек конька.

Покройте нижнюю часть первого конька кровельным цементом и поместите его по центру на край конька в конце дома. Согните ее так, чтобы она покрывала весь гребень. Прибейте его примерно на 5 1/2 дюйма от края гребня и на 1 дюйм выше края черепицы.

Перекрыть следующую черепицу гребня на 5 дюймов от конца первой.Это эффективно закроет оригинальный ноготь, который был поставлен на место. Повторите схему прибивания гвоздей на 5 1/2 дюймов от конца и на 1 дюйм снизу вверх.

Продолжайте прибивать черепицу гребня таким образом по всей длине гребня.

.

Как установить коньковые заглушки на металлическую кровлю | Home Guides

Автор: Chris Deziel Обновлено 23 августа 2019 г.

Вы можете закрыть металлическую крышу, накрыв конек — или пик — отрезком металлического карниза, который, соответственно, называется заглушкой конька . Поскольку у кровли есть ребра, под крышкой есть пространство, через которое дождь и мелкие животные могут попасть на чердак, поэтому часть работы — заполнить этот зазор при установке.

Материал, который вы используете, называется закрытием зазора ребра , и они могут быть вентилируемыми или твердыми. Многие системы вентиляции чердака включают в себя коньковое отверстие, и если оно есть на чердаке, вам понадобится вентилируемая крышка, которая позволит воздуху проходить, не допуская при этом всего остального. Вентилируемые застежки бывают длиной 50 футов, а сплошные — длиной 3 фута, которые должны быть соединены вместе.

Крышка конька — это последнее, что нужно надевать при установке металлической кровли. Хотя коньковые заглушки могут быть в виде черепицы и могут иметь такую ​​особенность, как способность самостоятельно вентилировать или включать световой люк, наиболее распространенный тип выполнен в виде непрерывной металлической полосы, сформированной так, чтобы соответствовать пересечению конька крыши.Эти полоски бывают длиной 10 футов 6 дюймов и рассчитаны на 6 дюймов внахлест.

Начать установку металлической заглушки конька крыши по линиям чертежа

Закрывающий материал наносится до фактической заглушки конька; чтобы убедиться, что вы положили его в нужное место, вам нужно сделать опорные линии. Сделайте это, установив длину коньковой заглушки на место и сделав отметки на обоих концах и с обеих сторон крыши на нижнем крае заглушки.

Снимите колпачок и сделайте мелом линии между метками.Теперь у вас должно быть две отметки мелом, по одной с каждой стороны гребня, идущего по всей длине гребня. Если крыша длиннее конькового конька, что, вероятно, и есть, переместите конек дальше по коньку и повторите процедуру. Когда стропы пройдут по всей длине крыши, можно приступать к установке заглушек.

Как установить металлические заглушки конька крыши

Некоторые заглушки имеют самоклеящуюся основу, которую можно обнажить, сняв защитную основу. Положите закрывающий материал одним краем примерно на 1/4 дюйма в сторону гребня от меловой линии.Материал может не быть самоклеящимся, и в этом случае вам нужно будет нанести полоску водостойкого герметика на расстоянии около дюйма от линии, чтобы удерживать его.

Если укупорочный материал поставляется в рулонах, просто разверните столько, сколько вам нужно, и уложите его на место. Если вы используете переплетенные полоски из твердого закрывающего материала, обязательно соединяйте их при укладке. Когда закрывающий материал будет на месте, надавите на него, чтобы он плотно вошел в клей.

Коньковая крышка — последний штрих

Некоторые кровельные системы требуют, чтобы коньковая крышка свешивалась над краями крыши на 1/2 дюйма или около того, а некоторые требуют, чтобы она была заподлицо.Ознакомьтесь с инструкциями для вашей крыши. Если у вас его нет под рукой, обычно вы можете найти его, выполнив поиск в Google.

Установите колпачок на место, убедившись, что он выступает за край закрывающего материала с обеих сторон крыши, и прикрепите его к каждому второму выступу с обеих сторон козырька кровельными винтами. Обязательно закрутите винты в конце крыши, но не затягивайте другой конец, пока не установите на место следующую длину коньковой заглушки. Перекрыть следующий кусок на 6 дюймов; затем закрутите винт внахлест, чтобы закрепить обе детали.

Если на ребре нет нахлеста, увеличьте длину нахлеста. Важно заворачивать винт как можно ближе к концу перекрывающейся детали, чтобы ветер не поднял конец гребневой крышки и не повредил ее, а также не вырвал винты.

.

Как отделать коньки на остроконечной кедровой крыше | Home Guides

Остроконечная крыша из кедра требует тщательно сконструированного колпака, обеспечивающего защиту от атмосферных воздействий. Кровля из кедра состоит из тонких, конических кусков — черепицы или тряски — обычно длиной 18 или 24 дюймов, которые накладываются друг на друга, образуя сплошную поверхность, отводящую воду от здания. Хотя установка коньковой крышки для обоих материалов одинакова, черепица кедра скорее распиливается, чем отделяется от бревна, что приводит к однородному виду.Покрытие пика кедром внахлест с остальной частью крыши придает ей привлекательный, целостный вид.

Обратитесь к производителю черепицы или вибратора, чтобы определить рекомендуемую длину воздействия для ската вашей крыши. Воздействие тряски или черепицы — это открытая часть, подверженная воздействию погодных условий. Перекрыть остальную часть тряски или черепицы следующей установленной деталью. Измерьте длину козырька крыши и разделите на длину обнажения, чтобы определить, сколько отдельных коньков необходимо для завершения проекта.

Измерьте уклон крыши с помощью рулетки и уровня. Установите угол полотна настольной пилы в соответствии с уклоном крыши. Отрежьте дрожжи или черепицу до ширины 4 дюйма с помощью углового пильного полотна, чтобы придать скошенный край одной стороне каждой части.

Соедините вместе скошенные концы двух плиток или черепицы и соедините их гвоздями из нержавеющей стали или горячеоцинкованной стали, чтобы получился один V-образный элемент коньковой крышки. Меняйте направление стыка на всех остальных заглушках конька, чтобы избежать сползания шва при установке.Сделайте один колпачок левым суставом, а следующий — правым. Повторяйте до тех пор, пока у вас не будет достаточно элементов гребешка, чтобы покрыть вершину.

Проверьте остальную часть кровли, чтобы убедиться, что кедр или черепица, уложенная на крышу до конька, правильно уложены прямыми рядами. Обрежьте все тонкие края, торчащие за козырёк крыши, с помощью канцелярского ножа или ножовки.

Обратитесь в местную строительную администрацию, чтобы определить требования к коньковой вентиляции для вашего конкретного проекта и климата.Для проектов, требующих коньковой вентиляции, отрежьте кусок самоклеящейся вентиляционной полосы конька, чтобы перекрыть длину пика крыши. В районах с сильным снегопадом, наносимым ветром, может потребоваться коньковая вентиляция с экранирующим эффектом для предотвращения проникновения снега. Если коньковая вентиляция не требуется, вместо этого отрежьте полоску самоклеящейся водонепроницаемой мембраны шириной 6 дюймов той же длины.

Отцентрируйте вентиляционную или водонепроницаемую полосу над козырьком крыши, убедившись, что она закрывает верхнюю часть черепицы по обе стороны от козырька.Сильно нажмите, чтобы полоса надежно прилегала к дереву.

Найдите направление преобладающего ветра. Положите первую часть конькового покрытия на край пика крыши, наиболее удаленный от направления преобладающего ветра.

Забейте четыре гвоздя из нержавеющей стали или горячеоцинкованной стали в первый узел коньковой заглушки — по два гвоздя с каждой стороны, примерно на 1 1/2 дюйма выше длины воздействия встряски или черепицы и не более 3/4 дюйма. с любого края агрегата.Используйте гвозди достаточной длины, чтобы полностью или на 3/4 дюйма проникнуть в обшивку крыши под ней.

Положите следующий блок конькового колпачка поверх предыдущего, перекрывая толстый край верхнего блока с тонким краем нижнего блока до рекомендованной длины воздействия, чтобы скрыть шляпки гвоздей. Продолжайте устанавливать элементы коньковых крышек, пока не дойдете до конца пика крыши.

Забейте четыре гвоздя через последний блок и покройте каждую головку гвоздя каплей кровельного цемента. Обрежьте излишки кедра, торчащие за конец крыши, с помощью ручной пилы.

.

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование на своем устройстве, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

.

Конек крыши

Конек — горизонтальное ребро, которое образуется при помощи стыков кровельных скатов и располагается в верхней точке крыши. Традиционно в русской избе в верхней точке устанавливали различные фигурные элементы, которые также называют коньком. Через данную точку проходит вентиляция кровли и пространства под крышей. Кроме того, коньковый прогон соединяет скаты стропильной конструкции.

Конек используют в основном для двускатной крыши, однако он применяется и для более сложных конструкций с несколькими скатами. Кроме того, существуют типы крыш с разными скатами и со смещенным коньком. Узнать подробнее, какие виды крыш частного дома существуют, вы можете из статьи в блоге “МариСруб”.

Виды конька

  • Коньковая планка или коньковый профиль соединяет места стыковки двух противоположных скатов и выполняет декоративную функцию. Такое изделие отличается легким монтажом и простой формой, разнообразием цветовой гаммы. Вы без проблем найдете планку под цвет кровельного материала, что позволит элементу органично вписаться во внешний облик дома. При монтаже под профиль укладывают уплотнитель;
  • Традиционный различается по форме и бывает ребровым, угловым, рельефным, фигурным, конусным и полукруглым. Такие изделия выполняют те же функции, что и классическая планка. Но выглядят они более оригинально и эстетично;
  • Для вальмовой кровли выбирают врезные и пересеченные элементы. Первый вариант врезают в скат крыши, при этом горизонтальный уровень изделия становится ниже основного. Пересеченные изделия устанавливаются горизонтально и имеют в конструкции пересечения.

Монтаж конька на крышу

Современная крыша — сложная многослойная система, которая включает утеплитель, гидро- и пароизоляцию. При установке конька важно сделать воздушную “прослойку” или зазоры для воздуха между утеплителем и кровлей, чтобы защитить конструкцию от перепадов температур и воздействия осадков. Для этого карнизные свесы подшивают досками или другим материалом, которые укладывают с зазором на обрешетку. Это обеспечивает свободный доступ и правильную циркуляцию воздуха.

Движение воздушным потоков выводит наружу лишнюю влагу, что предотвращает загнивание стропил и деревянных элементов крыши. Кроме того, от гнили и плесени защищают качественная тепло- и гидроизоляция, антисептирование стропильной системы и изделий из древесины.

Для изготовления и установки конька применяют брус или доски. При обустройстве важно учитывать, что кровельное покрытие в верхней точке не должно плотно соединяться. Под коньковую планку укладывают вентиляционный материал, который защищает чердачное помещение от проникновения влаги, насекомых и мелких птиц. Подходящим материалом для деревянного дома станет минеральная вата. Вату под планкой укладывают неплотно, чтобы сохранить естественную вентиляцию.

Компания “МариСруб” выполнит любые кровельные работы, в том числе установку конька и кровельного покрытия, монтаж утеплителя и гидроизоляции крыши. Грамотно рассчитаем стропильную конструкцию и подберем качественные материалы. Предлагаем услуги по строительству и отделке деревянных домов из бруса и бревна.

Мы изготавливаем пиломатериалы самостоятельно, обязательно проводим антисептирование и защитную обработку. Это гарантирует надежность и прочность изделий. В “МариСруб” вы можете заказать строительство деревянного дома “под ключ”. Оно включает создание проекта и сборку сруба, установку любого вида кровли и монтаж фундамента, проведение инженерных сетей и отделку дома “от А до Я”. Гарантируем оперативность и своевременность, качество и долговечность работ!

определение, устройство и специфические особенности

Конструкции крыш условно можно разделить на плоские и скатные. Первые чаще используются в общественных, производственных и многоэтажных жилых зданиях, а вторые – в строительстве частных домов и коттеджей. Стропильная система в скатной конфигурации имеет немало преимуществ, но также отличается и сложным устройством. Одним из самых ответственных элементов данной системы является коньковый узел, на котором замыкаются скаты, поддерживаемые опорами, мауэрлатом и подкосами.

Общие сведения о коньке крыши

Под коньком кровельщики подразумевают целую систему конструкционных элементов, сопрягающихся со стропильной системой. Основу его формирует горизонтальное ребро из поперечных скатов. Это самая высокая точка дома, которая может выполнять несколько задач. Главное назначение этого узла заключается в надежном замыкании скатов и кровельного настила. Конек соединяет несколько стропильных элементов, также выступая и регулятором микроклиматических параметров крыши в подкровельном пространстве. В частности, через него обеспечивается циркуляция воздушных потоков, удаляется влага из чердачного помещения и отводятся продукты сгорания котлов и печей. Но для выполнения этих функций коньковый узел изначально должен быть обеспечен соответствующими инженерными приспособлениями. Преимущественно конек используется в двухскатных системах крыш, но и ломаная четырехскатная конфигурация при укладке кровли в несколько уровней может задействовать этот элемент.

Технико-конструкционное устройство конька

Как уже отмечалось, центральным звеном в узле выступает горизонтально расположенное ребро – это деревянная балка из бруса, на которую опираются скаты с разных сторон. В свою очередь, стропила для скатов на нижнем ярусе в точках потолочного перекрытия опираются на мауэрлаты. В качестве элементов силовой поддержки самого конька выступают вертикальные опоры – так называемые бабки. Они также могут иметь боковые подпорки, которые повышают стабильность конструкции.

Возможна и схема устройства стропильной системы крыши без вертикальных опор, но при условии усиления горизонтальной поддержки. В таких конструкциях функцию вертикальных стоек выполняют связки и затяжки с подкосами, напрямую соединяющие два ската ниже уровня самого конька. Центральная балка в этом случае поддерживается только усилием двух скатов, в свою очередь дающих еще больше нагрузки на брусы мауэрлата. Иными словами, часть веса смещается из центра перекрытия к поддержке по периметрам наружных стен.

Виды коньков крыши

Коньковая система может быть выполнена в разных вариантах. Что касается материала изготовления, то помимо бруса могут использоваться металлические профильные стержни. Другое дело, что у них множество недостатков (от большого веса до сложностей в монтаже), поэтому чаще применяется именно древесный пиломатериал. Главные же различия обуславливаются формой и конструкцией конькового узла крыши, который может быть исполнен в следующих вариантах:

  • Коньковый профиль. Традиционный вариант узла стыковки двух скатов. Это тот же деревянный брус, который позволяет наделить верхнюю точку стропильной системы всеми необходимыми функциональными компонентами.
  • Полукруглая планка. Собственно, это вариация классического деревянного профиля, но в более эстетичном виде. Заметить внешние особенности этого решения можно по фронтонам дома.
  • Врезной конек. Нестандартный узел поддержки стропил, который используется для вальмовых, то есть четырехскатных кровель. Центральная несущая планка буквально врезается в скат, формируя в некотором роде ответвление конька от основной стропильной системы.

Виды кровельного покрытия конька

Если с тыльной стороны конек сопрягается с элементами стропильной системы, то снаружи его покрывает кровля, выбор которой также немаловажен. На сегодняшний день актуальны следующие варианты конькового покрытия:

  • Металлочерепица. Материал хорош и своей долговечностью, и эстетическими преимуществами. Если правильно подойти к выбору типа внешней полимерной обработки, то получится всесторонняя защита от осадков, солнечных лучей, ветра и других негативных факторов. Единственный минус металлочерепицы – высокая цена.
  • Профнастил. Металлические листы из оцинкованной стали, которые также славятся высоким сроком службы (30-40 лет) и механической надежностью. Но, выбирая профлист на коньковый узел, необходимо учитывать возможные ограничения по нагрузке. На 1 м2 эта кровля дает от 5 до 10 кг в среднем, что подойдет не для каждой стропильной системы.
  • Шифер. Бюджетное решение, которое выгодно своей универсальностью и практичностью. Но в силу низкой прочности и отсутствия декоративных качеств этот вариант чаще используют для построек хозблока.

В качестве альтернативы можно рассматривать кровлю на основе ондулина, битума и фланцев, но в связке с коньком эти покрытия скорее выполняют функцию основы, а не дополнения. Такие системы поставляются в специальных комплектах, которые также могут включать приспособления для устройства снегозащиты, водостоки, дымоходы и т. д.

Расчет конькового узла

В процессе разработки проекта кровельщик должен определить оптимальную высоту размещения конька. Для этого требуются технические параметры прогонной балки, находящейся в центре стропильной системы. Эти данные будут зависеть от ширины дома. Также в расчетах учитывается угол скатов, который варьируется от 5 до 60 градусов. Зная ширину дома (расстояние от противоположных мауэрлатов, от которых отходят скаты) и угол наклона кровли, можно определить высоту от чердачного перекрытия до верхней точки крыши. Например, в проектировании конькового узла скатной крыши с углом 30 градусов для дома шириной 6 м высота составит примерно 3,5 м. В процессе расчета будет использоваться нормативный коэффициент 0,59 (применяется для крыш с 30-градусным скатом), который необходимо умножить на 6 м.

Комплектация конька

В частных домах крыши имеют множество функций, связанных с инжинирингом всей постройки. Очевидно, что и конек в разной степени должен будет взаимодействовать с отдельными системами. Расширенный перечень доборных элементов охватывает следующие устройства:

  • Заглушки. Требуются для монтажа дополнительных элементов кровли и защиты скатных стыков.
  • Снегодержатель. Барьер для снежных масс, который минимизирует нагрузку от осадков на кровлю и стропильную систему в целом.
  • Ветровая планка. Металлическая накладка, предназначенная для боковой защиты конькового узла стропильной крыши от осадков, ветра и случайных механических ударов.
  • Карниз. Также вариант защитного элемента, который устанавливается на деревянную карнизную доску под гидро- и теплоизоляционными покрытиями.

Кроме основной функции в выборе дополнительных коньковых приспособлений желательно учитывать и стилистические нюансы выбора. Причем дизайнеры советуют не просто отдавать предпочтение элементам с одинаковой фактурой и текстурой, но и выполнять общую композицию в едином материале. Этот нюанс важен и с точки зрения надежности монтажа.

Технология монтажа конька

К устройству конька переходят после завершения укладки кровли на поверхности скатов. Детали доставляют на крышу веревкой или с помощью лебедочного механизма. В первую очередь устанавливается брус с сечением 7х9 см. С двух сторон к нему же крепятся элементы обрешетки в виде деревянных планок. Эти операции удобнее выполнять с центральной коньковой планкой, имеющей округленную поверхность, поэтому при желании можно выполнить ручную обработку бруса электролобзиком или шлифовально-стружечными аппаратами. Для профилактики негативных биологических процессов будет нелишним изолировать установленные деревянные элементы рубероидом, который также выполнит функции паро- и влагозащиты. Кстати, тыльная сторона металлочерепицы для конькового узла, как правило, обеспечивается подкладкой из утеплителя и средств защиты от плесени и грибка. Крепление элементов черепицы в этой части производится непосредственно к брусу.

Фиксация коньковой конструкции

Механическое крепление элементов коньковой конструкции может выполняться разными способами. Типовая модель фиксации реализуется в следующей последовательности:

  • На основных элементах узла высверливаются монтажные отверстия (только на плоских сторонах).
  • Перед установкой крепежей завершается подгонка и стыковка деталей с нахлестом от 10 см.
  • Для полукруглого конька применяется соединение по линиям штамповки.
  • Стропильные фермы под коньковым узлом крепятся с помощью саморезов с гвоздями или по методу укладки в паз. Главное, чтобы к моменту установки были правильно рассчитаны углы наклона от ската.
  • Для повышения прочности конструкции в качестве дополнения монтируют подконьковую доску выше уровня обрешеточных ферм.

Устройство конька с дефлектором

Поддержание сухости в подкровельном пространстве – важнейшее условие для обеспечения оптимального состояния стропильной системы. Коньковый дефлектор как раз способствует выводу пара и влаги из-под кровли и чердачного помещения, не допуская внутрь осадков. В монтаже этого элемента желательно использовать сегмент кровли с готовым вентиляционным каналом. В той же металлочерепице предусматриваются эргономичные и удобные в установке пластиковые дефлекторы. От кровельщика требуется лишь вмонтировать в коньковый узел сегмент с каналом воздухоотвода и при необходимости обеспечить его вспомогательными элементами наподобие патрубка и диффузора. Далее прилегающие места стыков кровельного сегмента с дефлектором дополнительно усиливаются метизами, а зазоры герметизируются монтажной пеной или строительным силиконом.

Советы по обслуживанию конька

Если в устройстве стропильной системы использовалась качественная древесина с нормативными характеристиками влаги без физических дефектов, то особых мероприятий по техобслуживанию не потребуется. Достаточно раз в 2-3 года обрабатывать элементы конькового узла кровли защитными пропитками с огнеупорными и антигрибковыми функциями. Также следует периодически следить за наружными защитными приспособлениями в местах скатных стыков и на фронтонах.

Заключение

Конек хоть и занимает самую верхнюю точку в стропильной системе, но не только он определяет технико-эксплуатационные характеристики крыши. Качество его функциональных процессов будет в немалой степени зависеть от конструкционной поддержки, используемых изоляторов, подложек и кровельного настила. Правильно будет рассматривать коньковый узел как часть несущей системы крыши. Значит ли это, что от него мало что зависит? Разумеется, нет. В ходе эксплуатации конструкционные характеристики конька определят микроклиматические свойства в подкровельной нише и стабильность положения скатов. Другое дело, что в разных конфигурациях устройства этого узла к нему будут предъявляться разные требования по функциональности и технической надежности.

Коньковая черепица | Строительство крыши своими руками

Нередко бывает, что черепица на крыше закреплена хорошо, нопри этом швы растрескались. В таком случае надо старый раствор расшивки счиститьи выполнить новую расшивку. Если же черепица отвалилась, тогда ее надо закрепитьпо нижеописанной технологии.

Вам потребуются такие инструменты, материалы:

  • молоток шанцевый,
  • зубило слесарное,
  • щетка,
  • рабочие перчатки,
  • растворная смесь,
  • щит, на котором будет готовиться раствор,
  • кельма, строительный уровень.

Процесс работы

Шанцевым молотком и зубилом надо расколоть раствор. Послеэтого вынимают черепицу, срубают старый раствор. С ремонтируемого участка припомощи щетки убирают крошки мусора, пыль. С двух сторон вершины ребра расстилают новый раствор. Черепицу аккуратно кладут на новый раствор.

Потом уложенную черепицу необходимо выровнять соответственноуровню соседних коньковых черепиц. Для поднятия либо опускания черепицыприбегают к изменению толщины нового раствора.

Выполняют расшивку швов черепицы, следя при этом, чтобы неоставалось никаких щелей, сквозь которые может впоследствии просачиваться вода.

Видео. Монтаж коньковой черепицы Деке и конькового аэратора

Видео. Монтаж конька для керамической черепицы

Статьи о крышах в загородных домах

  • Разновидности и элементы водосточных систем
  • Возведение крыши загородного дома
  • Устройство водоотвода крыши
  • Устройство крыши
  • Типы крыш
  • Что выбрать для кровли: шифер либо ондулин?
  • Покраска кровли загородного дома
  • Монтаж ондулина
  • Технология создания мягкой кровли из стеклоизола
  • Технология монтажа гибкой черепицы
  • Монтаж фартука вентиляционной трубы
  • Кровля из металлочерепицы
  • Кровля из камыша
  • Устройство кровельного «пирога»
  • Монтаж керамической черепицы
  • Изготовление и монтаж кровли из дранки
  • Фальцевая кровля
  • назад в раздел «Строительство дома своими руками»


Источник: http://www.gvozdem.ru/stroim-dom/svoimi-rukami/krysha/zakreplenie-konkovoy-cherepitsy.php

Вентиляция скатных крыш без утепления


Для увеличения срока службы подкровельной конструкции необходимо предусматривать вентиляцию. Недостаточная вентиляция может привести к повреждению строительных конструкций и кровли, ослаблению теплоизолирующих функций, а также внутренним протечкам.


Естественное проветривание чердачных помещений через слуховые окна, находящиеся на скатных крышах, является неэффективным вследствие нерационального расположения вентиляционных отверстий на одном уровне в области примерно равных аэродинамических коэффициентов. В чердачном помещении образуются зоны с застойным воздухом.

Вентиляция чердака через слуховые окна

  1. Вентиляционное отверстие (окно) в щипцовой стене;
  2. Слуховое окно;
  3. Зона с застойным воздухом;
  4. Ветрозащита;
  5. Пароизоляция;
  6. Утеплитель;
  7. Чердачное перекрытие


При организации вентиляции помещений наряду с обеспечением требуемого воздухообмена, большое значение имеет получение полного омывания наружным воздухом всего подкровельного пространства.


Система вентиляции чердачных помещений устраивается в крышах зданий любого назначения и любой конфигурации, с деревянными, металлическими или железобетонными несущими конструкциями и любыми видами кровель (из рулонных гидроизоляционных материалов, кровельной стали, черепицы, асбестоцементных листов и др.). Особенно важно осуществлять ее в крышах с плотными кровлями и при расположении тру-бопроводов центрального отопления и горячего водоснабжения в чердачных помещениях.


Вентиляционные отверстия в скатной кровле, называемые продухами, позволяют сохранить эффективность утеплителя крыши и увеличить срок службы деревянных конструкций. При естественной вентиляции чердачных помещений наиболее рационально продухи располагать под свесом кровли равномерно по периметру здания и в коньке крыши по всей его длине. В этом случае приточные отверстия окажутся внизу проветриваемого объема, а также в зоне максимальных (положительных) давлений воздушного потока, а вытяжные — в зоне минимальных (отрицательных) давлений воздушного потока. Такое расположение вентиляционных отверстий обеспечит интенсивный воздухообмен по всему объему чердака.


Карнизно-коньковая вентиляция чердака

  1. Коньковый продух;
  2. Дощатый проход над утеплителем;
  3. Ветрозащита;
  4. Карнизный щелевидный продух;
  5. Утеплитель;
  6. Чердачное перекрытие;
  7. Пароизоляция;
  8. Карнизный точечный продух


Карнизными щелевидными продухами называются вентиляционные отверстия под свесом кровли в виде узкой щели шириной от 5 см, оставляемой между стеной и кровлей. Карнизные точечные продухи — вентиляционные отверстия диаметром 10-25 мм, размещаемые в карнизной части стены по осям окон или простенков.


Карнизные продухи обеспечивают постоянное проветривание конструкции, а также облегчают контроль состояния кровли в наиболее подверженных повреждению местах. Кроме того, их наличие способствует ускорению прогрева надкарнизных участков кровли в периоды оттепелей, а с этим и освобождению желобов от наледей, образующихся при таянии снега под воздействием солнечной радиации. Во избежание заселения чердачного помещения птицами точечные продухи под свесом кровли закрывают решетками, а щелевидные – сетками или специальными перфорированными планками, называемыми софитами.


Коньковые продухи делают либо в виде сплошной щели шириной 5 см, либо в виде отдельных точечных аэраторов и располагают через 6-8 м друг от друга. При таком размещении вентиляционные отверстия под свесом кровли работают на приток, в коньке — на вытяжку.

Была ли статья полезна?

Mountain Ridge® — Кровля для жилых домов

Высокопрофильный вальмовый и конек Mountain Ridge® — идеальный завершающий штрих для вашей крыши с смешанным цветом и высокопрофильным дизайном. Разница заметна … при смешивании.

Смешанный цвет создает единый вид с полевой черепицей вместо «полосатого» вида.

Закругленные края придают солидный законченный вид.

Mountain Ridge отвечает требованиям, предъявляемым к аксессуарам для бедра и конька, для системы CertainTeed Integrity Roof System®, которая состоит из подкладки, черепицы, вспомогательных материалов и вентиляции, работающих вместе.Кровельная система Integrity Roof System разработана для обеспечения оптимальной производительности независимо от погодных условий.

О компании CertainTeed Roofing Technologies

В результате нашей приверженности совершенствованию продукции и совершенствованию производства мы разработали множество ценных технологий, которые помогают подрядчикам и домовладельцам строить более качественные, безопасные и удобные дома. В этом продукте CertainTeed используются следующие кровельные технологии:

Streak Технология Fighter ® обеспечивает надежную и долгосрочную защиту от неприглядных черных полос, вызванных образованием водорослей.Благодаря поверхностным гранулам с добавлением меди, которые обладают естественными свойствами против водорослей, StreakFighter предотвращает попадание водорослей на черепицу, помогая крышам сохранять свою красоту и цвет. Учить больше.

Certa Seal — это высококачественный клей, изготовленный из запатентованной смеси битумов и полимеров, который склеивает черепицу вместе на крыше для защиты от подъема ветра, сдувания черепицы и проникновения влаги. В отличие от более твердых герметиков, которые со временем могут высыхать и трескаться, он разработан, чтобы оставаться податливым и выдерживать небольшие структурные сдвиги, вызванные годами температурных и погодных изменений.Учить больше.

Solaris ® Cool Roof — это экологичное решение, обеспечивающее энергосбережение для наших самых популярных брендов черепицы. Благодаря специальной смеси поверхности гранул, которая может отражать до 44 процентов солнечного тепла, они помогают снизить температуру крыши и теплопередачу в жилые помещения, уменьшая нагрузку на систему кондиционирования воздуха и снижая затраты на электроэнергию. Учить больше.

Как установить коньковые заглушки на крышу | Home Guides

Автор SF Gate Contributor Обновлено 28 сентября 2021 г.

Нанесение или установка крышек коньков на крышу — это общий термин для укладки слоя асфальта или ламината, покрывающего конек крыши.Это последняя задача, выполняемая при каждой кровельной работе, и ее необходимо выполнять правильно, чтобы предотвратить утечку. Это простой процесс, но он требует работы на самой высокой части крыши. Это может быть процесс «сделай сам», но если у вас есть какие-либо сомнения относительно положения на крыше, позвоните и позвольте профессионалу сделать эту работу.

При установке конькового вентиляционного отверстия сначала установите коньковые заглушки вдоль конька, установите коньковое вентиляционное отверстие на место и прикрепите его к крыше, затем поместите еще один слой коньковой черепицы на коньковое вентиляционное отверстие, используя 3-дюймовые гвозди для закрепления конька. согласно IKO Industries.Вы можете сделать свою черепицу для конькового гребня, отрезав выступы от обычной черепицы. Однако это приводит к большому количеству отходов черепицы, и во многих случаях это более рентабельно и позволяет лучше управлять временем, когда вы включаете настоящую черепицу коньковой крыши в общий сценарий кровли.

  1. Безопасность превыше всего

  2. Выберите день, который будет сухим, теплым и безветренным. Это важно из соображений безопасности, потому что вы будете на пике крыши, и вы не хотите, чтобы вас снесло порывом ветра, а также потому, что вам нужно согнуть коньки поверх конька, и они становятся более гибкими, чем выше температура.

  3. Кроме того, приобретите защитное снаряжение, такое как привязь, каска, рабочие перчатки, защитные очки и длинные брюки, рекомендует Home Depot.

  4. Определите ориентацию хребта

  5. Определите, какой конец вашего хребта получает наименьшее количество ветра. Обычно при ориентации север / юг следует начать с южного конца гребня. При ориентации восток / запад восточная часть будет отправной точкой. Это точка на крыше, к которой вы прикрепите первый конек конька.

  6. Установите первую заглушку конька

  7. Покройте нижнюю часть первой заглушки конька кровельным цементом и поместите ее по центру на край конька в конце дома. Согните ее так, чтобы она покрывала весь гребень. Прибейте его примерно на 5 1/2 дюйма от конца гребня и на 1 дюйм выше края черепицы.

  8. Наложите следующую планку конька

  9. Наложите следующую черепицу гребня внахлест на 5 дюймов от конца первой.Это эффективно закроет оригинальный ноготь, который был поставлен на место. Повторите схему прибивания гвоздей на 5 1/2 дюймов от конца и на 1 дюйм снизу вверх.

  10. Продолжить прибивание черепицы коньковой шляпки

  11. Продолжайте прибивать черепицу коньковой шляпки таким образом по всей длине конька.

  12. Вещи, которые вам понадобятся
    • Готовые заглушки коньков

    • Кровельный цемент

    • Кисть

    • 2-дюймовые оцинкованные гвозди

    • Молоток

    • Защитное снаряжение, включая перчатки , ремни безопасности, защитные очки, пояс для инструментов

    Предупреждение

    При использовании лестницы для доступа на крышу перед установкой всегда проверяйте, чтобы опоры были чистыми, сухими и ровными.

Что такое кровельная черепица и для чего она используется?

Битумная черепица предназначена для защиты домов, не нарушая берега. Они не так долговечны, как металлическая кровля, но они давно стали фаворитом американцев. Эти доступные кровельные материалы доступны в различных цветах, чтобы соответствовать вкусу человека, и достаточно прочны, чтобы выдерживать длительный период времени, особенно при правильной установке и обслуживании.

Для защиты разных частей крыши требуются разные виды кровельных материалов.В то время как гидроизоляция защищает область, где выступы, такие как дымоходы, встречаются с крышей, для защиты коньков крыши используется другой вид черепицы: черепица коньковой крыши.

Битумная черепица Ridge cap похожа на обычную черепицу в том смысле, что в них используется тот же материал, и они имеют одинаковый внешний вид с точки зрения цвета; но они отличаются тем, что специально разработаны для покрытия коньков крыши, которые представляют собой участки с повышенным напряжением, требующие большей защиты, в отличие от металлических кровель.

Помимо необходимой защиты коньков крыши, черепица GAF для бедер и коньков расставляет акценты на архитектурной кровельной черепице и выделяет вашу крышу.Они могут даже добавить размер и глубину к черепичной крыше с тремя выступами, делая ее лучше, защищая ваш дом.

GAF предлагает широкий выбор черепиц для бедер и коньков, которые можно разделить на две основные категории: стандартные и премиальные.

СТАНДАРТ

GAF Стандартная черепица для бедра и гребня — это высококачественная и экономичная альтернатива нарезанной черепице с тремя выступами. Они доступны в сериях Z Ridge, Seal-A-Ridge и Seal-A-Ridge Armorshield.

Битумная черепица

Z Ridge с уникальной Z-образной складкой создает впечатление толстой древесины. Гибкая черепица Seal-A-Ridge предназначена для дополнения кровельной черепицы. Seal-A-Ridge Armorshield отличается модифицированной битумной черепицей SBS, обеспечивающей надежную защиту, которая дополняет вашу черепицу GAF.

ПРЕМИУМ

Черепица GAF Premium для бедер и коньков обеспечивают первоклассную защиту, добавляя драматизма вашей крыше. Они доступны в сериях Ridglass, Timbertex и TimberCrest.

Битумная черепица Ridglass имеет высокий профиль дерева с очень толстыми передними кромками. Битумная черепица Timbertex обеспечивает дополнительную защиту и на 195% толще обычной полосовой черепицы. Битумная черепица TimberCrest — это модифицированная черепица SBS, имеющая отчетливый вид с выпуклым носом благодаря закругленным краям.

Если вы ищете лучшего подрядчика по кровельным работам, который сможет идеально установить черепицу GAF, не ищите ничего, кроме Alpine Roofing Construction. Будь то кровля из битумной черепицы или металлическая кровельная система, мы можем вам помочь.Позвоните нам сегодня по телефону (214) 380-4607. Давайте поговорим о ваших потребностях в кровле в Далласе, Форт-Уэрте или Арлингтоне, штат Техас, или в любой другой соседней части Техаса.

Доска коньковая или коньковый брус? Какой нужен моей крыше? :: Weyerhaeuser

Это очень распространенный вопрос, который наша команда инженеров службы поддержки часто обсуждает с дизайнерами. Разница между коньковой доской и коньковой балкой сводится к тому, спроектирована ли крыша как крыша в стиле сжатия или в конструктивном стиле.Тем не менее, существует также третий тип кровли при использовании изделий из древесины Weyerhaeuser, о которых вы можете подробнее узнать ниже.

Стив Рудовски, управляющий территорией компании Trus Joist Weyerhaeuser, собрал модель, чтобы продемонстрировать разницу между двумя типами каркаса крыши, которые определяют, нужна ли вам коньковая доска или коньковая балка.

Компрессионная крыша

Крыша с традиционным каркасом — это система, построенная в соответствии с положениями Международного жилищного кодекса (IRC).Эта система также известна как компрессионная крыша или «предписывающая крыша», поскольку конструктивные особенности предписаны в кодексе. Он может использоваться для крыш с уклоном от 3:12 до 12:12 и в основном представляет собой треугольник, соединяющий два противоположных стропила с потолочными балками / стяжками на их нижних концах. Коньковая доска соединяет верхние концы стропил, образующих вершину треугольника. Обычно балка перекрытия, проходящая от противоположных внешних стен, соединяет нижние концы стропил вместе, образуя основу и завершая треугольник.См. Пример поперечного сечения крыши, показанный ниже.

С неструктурной коньковой доской наверху два противоположных стропила в основном подпирают друг друга. Под нагрузкой стропила будут испытывать как осевые, так и изгибающие напряжения. Балка потолка (натяжная стяжка) на нижнем конце стропил противостоит нагрузке, создаваемой, поскольку эти концы имеют тенденцию смещаться наружу и толкать опорную стену. Общая система (коньковая доска, стропила, воротниковые стяжки и балка перекрытия) определяется IRC.См. Главу 8 IRC 2018 для получения дополнительной информации о крышах.

Weyerhaeuser EWP обычно доступен длиной до 48 футов. Они часто используются строителями в качестве замены типичных деревянных изделий, таких как 2×8 и 2×10 в традиционных каркасных крышах. Строители могут отдать предпочтение одному длинному куску Microllam, если им придется использовать несколько кусков пиломатериалов разных размеров, например, при применении длинномерных коньковых досок.

Эта замена иногда создает запросы на запечатанную документацию / расчеты, потому что используемый продукт «спроектирован» и не указан в строительных нормах.Эти запросы не являются необходимыми или обязательными. Чтобы квалифицироваться как замена для любого из компонентов системы, Weyerhaeuser EWP должен быть эквивалентным или лучше, чем элемент, который он заменяет. Проще говоря, это означает, что изделие EWP должно быть такого же / большего размера и аналогичной / более высокой прочности, чем заменяемая деталь. См. Лист технических ресурсов Weyerhaeuser 1502 для получения дополнительной информации о заменах.

Например, рамщик может использовать 40-футовый кусок микроллама 1 ¾ ″ x 9 ¼ ″ для коньковой доски вместо трех или четырех кусков пиломатериалов размером 2×10.Это было бы приемлемо, поскольку Microllam аналогичного размера. Для этой замены документация / расчет не требуется.

Несущая крыша

Этот тип крыши аналогичен конструкции перекрытия, где балки имеют структурные опоры / опоры на каждом конце. Уклон структурной крыши обычно составляет от 0:12 до 12:12.

Структурные крыши обычно имеют коньковые балки на верхних концах вместо коньковой доски, описанной выше для компрессионных крыш.См. Пример, показанный ниже. Элементы вальмы и впадины в конструкционных крышах также считаются несущими балками, что означает, что они имеют опоры на каждом конце и поддерживают реакции со стороны прикрепленных балок крыши. Расчеты балок и балок внутри конструкционной кровельной системы можно производить с помощью программного обеспечения Forte ® WEB или Javelin ® .

Weyerhaeuser EWP Roof

Этот тип кровли является запатентованной системой, в которой используются стропила и потолочные балки TimberStrand LSL, а также элементы вальмы, ендовы и конька Microllam LVL или TimberStrand LSL.Геометрия крыши, требуемые размеры элементов и детали соединений указаны в нашем Руководстве по проектированию кровельных систем, TJ-9005. Подобно компрессионной крыше, построенной в соответствии с IRC, эта система также носит предписывающий характер. Здесь покрываемый уклон крыши может составлять от 4:12 до 12:12, а расстояние между стропилами составляет до 24 дюймов по центру.

Информация и подробности, представленные в руководстве, основаны на тестировании, проведенном Weyerhaeuser для демонстрации эквивалентности традиционным системам с фреймами. Любая система, созданная с использованием этого руководства, должна быть полностью основана на руководстве без замены материалов / деталей.Как и в случае с компрессионной кровлей, формируемая система имеет форму треугольника с коньковой доской, двумя стропилами и потолочной стяжкой внизу. Подобно сжатым крышам, расчеты элементов не могут быть предоставлены для отдельных элементов, поскольку большая часть информации основана на тестировании системы или продуктах, которые соответствуют или превосходят предписания.


Обратитесь к представителю Weyerhaeuser по поводу вашего следующего проекта

Найди мою репутацию

Лучшая коньковая шапка для кровли из гонтовой черепицы

После установки новой крыши нужно чем-то закрыть швы между различными поверхностями крыши.Эти области называются бедрами и гребнями. Так какой же коньковый колпачок лучше всего закрыть этими швами, чтобы закончить крышу?

В старые времена, когда 3-пластина была популярным выбором для черепицы, кровельщики просто разрезали черепицу на части и использовали их в качестве конькового покрытия. Это сработало достаточно хорошо, но теперь, когда речь идет о архитектурной черепице, обрезанная черепица больше не является хорошим решением. Второй слой ламината будет торчать и собирать мусор, тоже плохо смотрится.

Для новых архитектурных крыш лучше всего использовать специальный конек, созданный для использования в качестве конькового конька.Специализированная черепица гребешка поставляется в виде полос и перфорирована, так что вы можете просто сломать ее перед установкой. Это позволяет получать очень ровные детали без нестандартных размеров или порезов, из-за которых ваша крыша плохо выглядит.

Специальная гребневая крышка также имеет полосу дегтя, которая удерживает детали друг от друга и предотвращает срыв. Поскольку они созданы для этой конкретной установки, они будут работать намного лучше, чем что-либо еще. Из-за этого CertainTeed увеличит ветровую гарантию на любую крышу, на которой используется их черепица, стартер и конек, до 130 миль в час.Здесь это в основном означает, что если у вас когда-либо будет обдув в течение гарантийного срока, он будет покрываться, если черепица была установлена ​​правильно (если нет, то это проблема качества изготовления).

Когда дело доходит до специализированных коньковых колпачков, сейчас есть много вариантов, которые могут выделить ваш дом и сделать его еще лучше.

В основном мы используем черепицу CertainTeed, что означает, что мы даем нашим клиентам возможность выбора между различными коньками. Два основных стиля хребта, которые мы используем чаще всего, — это Shadow Ridge и Mountain Ridge.Они будут хорошо сочетаться с любой черепицей от обычной архитектурной черепицы до роскошной черепицы CertainTeed под названием Presidential.

Разница между этими двумя коньками — это профиль. Колпачок Shadow Ridge — это однослойная черепица из стекловолокна, поэтому он выглядит очень плоским. Тень на каждой черепице сделана так, чтобы создать видимость конькового гребня с более высоким профилем.

С другой стороны,

Mountain Ridge — это высокопрофильная черепица, которая действительно выделяет ее и очень хорошо украшает крышу.Каждая часть кепки Mountain Ridge состоит из 5 слоев спереди, поэтому они немного прилегают друг к другу. Многие домовладельцы спрашивают меня, будет ли Mountain Ridge ловить ветер и сдуваться, но у них также есть хорошая толстая полоса смолы для предотвращения обдува, и каждая деталь весит значительно больше, чем обычный Shadow Ridge. Эти две вещи заставляют его крепко держаться и держаться очень хорошо — я никогда не слышал, чтобы у Mountain Ridge была проблема с ветром (и если бы это было так, на это была бы гарантия).

Существуют также другие стили коньковых крышек, которые подходят к определенной черепице.В основном, если вы используете высококлассную черепицу, такую ​​как Carriage House или Grand Manor, вам понадобится их кепка Shangle Ridge, которая предназначена для этих стилей черепицы. Если вы выберете их синтетическую «сланцевую» черепицу Symphony, вам захочется, чтобы специализированная кепка Symphony Ridge гармонировала с вашей крышей.

При выборе коньковой накладки на крышу все зависит от личных предпочтений. Если вы выбираете роскошную черепицу, такую ​​как Presidential или Landmark TL, я рекомендую использовать Mountain Ridge, поскольку она лучше соответствует толщине крыши и улучшает внешний вид дома.Если у вас строгий бюджет и вы просто выбираете черепицу Landmark, тогда вам подойдет бейсболка Shadow Ridge. Посмотрите картинку в этом посте, чтобы увидеть, как эти двое сравнивают друг с другом.

Соответствие отметкам конька крыши

24:48

5447 — Основы крыши

4:57

6123 — Вальмовая крыша

4:07

6124 — Двускатная крыша

4:01

6125 — Односкатная крыша

3:29

6126 — Крыша Gambrel

3:25

6127 — Крыша крыла чайки

4:10

6128 — Полуавтоматическая крыша

5:10

2420 — Голландская двускатная крыша

7:05

6129 — Создание и отображение крыш на многоуровневой конструкции

6:27

6130 — История с половиной крыши

13:42

6131 — Слуховые аппараты автоматические

7:12

25 — Рисование крыш вручную

1:49:34

10202 — Веб-семинар по крышам

«Советы и хитрости»

2:37

704 — Строительство новой крыши при сохранении существующей крыши

2:46

728 — Определение пересечений плоскостей крыши

15:15

26 — Строительство мансардных окон

5:40

708 — Frieze Moulding

3:11

710 — Создание крыши над домом L-образной формы с фронтоном

1:30

714 — Расширение откоса вниз

1:14

716 — Установка минимального размера ниш на крыше

4:36

733 — Базовые линии плоскости наклонной крыши

11:58

737 — Взрывающиеся слуховые окна, созданные с помощью автоматических слуховых аппаратов

2:10

746 — Чертеж изогнутых и бочкообразных крыш

4:59

747 — Создание куполообразной крыши для круглого или круглого здания

6:03

1956 — Расклешенная крыша

4:59

709 — Многослойная изогнутая крыша

7:50

1500 — Диалоги, влияющие на дизайн крыши

9:19

1502 — Софиты, фасции и желоба

3:31

1503 — Использование инструмента «Линия двускатной крыши»

7:47

1507 — Крыши над заливными, коробчатыми и носовыми окнами

5:42

1510 — Проектирование опоры крыши Кейп-Код на стенах 2-го этажа

9:01

1511 — Проектирование опоры крыши Кейп-Код на стенах 1-го этажа

2:07

1512 — Группы крыш

6:42

1514 — Соответствие отметкам конька крыши

3:16

1515 — Подъем и опускание крыши

6:05

1517 — Рисование голландской двускатной крыши вручную

16:11

1521 — Рисование слуховых аппаратов

вручную

10:40

1522 — Создание декоративного слухового окна вручную

5:32

1527 — Создание вальмовой крыши с изогнутыми карнизами

6:13

1530 — Чертеж парапетных стен с плоской крышей

7:49

1532 — Размещение и изменение мансардных окон

2:54

1533 — Редактирование бордюра и вала светового люка

9:07

1955 — Усовершенствованные крыши — трехскатная надстройка

11:21

505 — Создание сборки крыши из SIP

15:05

1030 — Автоматическое обрамление — Открытые хвосты стропил — Подфасция и обшивка

Протекающая крыша? Конечные вентиляционные отверстия могут быть виновником

Протекающая крыша — не повод для смеха.Если в вашем доме Coweta возникают проблемы с водой, не думайте, что вам нужно заменить крышу из-за неисправной черепицы. Часто плохие вентиляционные отверстия на гребне могут усугублять проблему и вызывать проблемы с влажностью. В любом случае не игнорируйте протекающую крышу — иначе вам придется заплатить больше, чтобы исправить проблему в будущем.

Что такое ребристые решетки?

Коньковые вентиляционные отверстия, критически важные для здоровья чердака, являются частью системы вентиляции чердака. Установленные на пике чердака, вдоль верхнего конька крыши, форточки помогают циркулировать воздуху на чердаке.Они также пропускают влагу (зимой и летом) и горячий воздух (летом), которые в противном случае могли бы привести к повреждению.

Почему выходят вентиляционные отверстия?

При правильной установке и уходе вентиляционные отверстия гребня не должны протекать. Однако неправильная установка приводит к негерметичным вентиляционным отверстиям. В некоторых случаях установщики будут использовать неправильные или более короткие гвозди для крепления вентиляционных отверстий к конструкции. Неплотное соединение позволяет вентиляционным отверстиям сдвигаться в ветреную погоду, и в конечном итоге они вылезут из настила.Вентиляционные секции гребня также должны перекрываться примерно на 1 ½ дюйма. Когда некачественный или неопытный подрядчик не может перекрыть детали или не расширяет секции в достаточной степени, вентиляционные отверстия в конечном итоге будут протекать. Еще одна проблема, которая может привести к протеканию вентиляционных отверстий конька крыши, связана с герметиком. Полоска герметика должна непрерывно проходить по секциям форточки. Без герметика дождь попадет в пространство между черепицей и вентиляционным отверстием. Дождь, в конце концов, пойдет на чердак.

Ремонт негерметичных вентиляционных отверстий конька

Избежать проблем с вентиляционными отверстиями конька легко, если вы запланировали ежегодный осмотр крыши.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
