Крыша крестовая: как произвести замер и посчитать количество материала

как произвести замер и посчитать количество материала

Пожалуй, самой сложной и самой красивой среди всех видов крыш является крестовая. Кропотливость её изготовления основана на образовании пересечений скатов. Сделать крестовую крышу можно своими руками, но следует подробно изучить информацию о её конструктивных особенностях перед началом работ.

Содержание

• 1 За и против
• 2 Основные элементы конструкции
• 3 Особенности стропильной системы
• 4 Инструкция по установке крестовой крыши
• 5 Устройство ендовы
  • 5.1 Этапы работ

За и против

Крестовая крыша обычно устанавливается на дома, которые в плане представляют собой квадрат или прямоугольник. Рассмотрим основные преимущества и недостатки такой кровли.

Среди достоинств можно назвать:

• Эстетическую привлекательность внешнего вида. Первоначально такой тип крыши применялся на западе, получив популярность и у нас.
• Практичность. Благодаря её многоскатности и большому уклону, а также наличию ендов, атмосферные осадки легко сходят с неё, почти не задерживаясь.
• Система стропил является сбалансированной, что даёт возможность крыше принимать большие нагрузки. Такая конструкция отличается прочностью и долговечностью.
• Образование свободного пространства под крышей, которое можно эффективно использовать, располагая новые помещения.

Теперь определимся с недостатками:

• В первую очередь, это её сложность. Приступать к изготовлению крестовой крыши можно, лишь имея богатый опыт, потому как ошибки, которые можно совершить при монтаже, приведут к снижению эксплуатационных качеств крыши, образованию протечек и порче материала.
• Расход материала. Помимо того, что крестовая крыша имеет множество стропильных ног, на которые расходуется дерево, так ещё и образуется большее количество отходов. Это происходит из-за множественных изгибов и скатов. Кровельного материала также потребуется больше. Всё это приведёт к значительному удорожанию крыши.

Основные элементы конструкции

1. Мауэрлат. Он представляет из себя опорный брус сечением 10х10 или 15х10 сантиметров. Мауэрлат устанавливают на весь периметр дома, закрепляя на стенах. На него впоследствии и опирается вся система стропил.
2. Стропила. Их выполняют из досок, длина которых будет зависеть от уклона кровли, её выпуска, а также общей площади покрытия. Сечение стропил выбирают, учитывая толщину применяемого утеплителя. Места стыка двух крыш называют накосными стропильными ногами. Также можно встретить другое название — диагональные. Укороченные стропильные ноги называют нарожниками.
3. Обрешётка. Она помогает равномерному распределению нагрузок от веса кровли. Обрешётку устраивают сплошной или с определённым шагом. Материалом могут служить обрезные и необрезные доски, листы фанеры или ОСБ-плиты. Это зависит от применяемого кровельного покрытия.
4. Конёк. Его выполняют из бруса, который располагается на верхней части крыши.

Для монтажа конька можно также использовать сколоченные между собой доски.

5. Ендовы. Они образуются в местах, где соединяются два ската. Такие внутренние углы требуют повышенного внимания при монтаже. Под них обязательно устройство сплошной обрешётки.
6. Свес кровли. Он необходим для защиты стен и фундамента от осадков, которые стекают с крыши. Их длина должна быть не менее 50 сантиметров. Некоторые стили могут потребовать и полутораметрового свеса.
7. Водостоки. Их устройством иногда пренебрегают, но они могут увеличить срок службы кровельного покрытия, а также позволят организовать сток воды.
8. Снегозадержатели. На крестовой крыше их установка необязательна, если только вход не располагается под скатом – тогда они могут стать залогом вашей безопасности.

Особенности стропильной системы

Угол наклона делают равным от 10 до 40 градусов. Для местности с сильными ветрами лучше использовать более пологие крыши. А если преобладают осадки, то больший угол уклона будет полезнее.

Виды стропил

Стропила бывают двух видов — висячими и наслонными. Возможно применение обоих типов. Выбор будет зависеть от того, применяются ли дополнительные опоры.

Висячие стропила представляют собой установку наслонных балок на опоры, имеющие различную высоту. В качестве опоры выступают наружные и внутренние стены. Стропила при этом могут укладываться попеременно на конёк. Это даст возможность создать стропильную ферму. Все детали такой стропильной системы связываются, образовывая жёсткую конструкцию.

Работа над стропильной системой

В случае если стропила опираются лишь на наружные стены, возможно образование сильного горизонтального давления. При большой ширине пролёта и неправильной технологии монтажа это может привести к разрушению стропильной системы. Во избежание такой ситуации используют распор.

Наслонные стропила монтировать немного проще за счёт отсутствия специальных механизмов и приспособлений, но собирают их на месте, в отличие от висячих, которые можно собрать на земле.

Инструкция по установке крестовой крыши

1. Осуществляем замеры дома. Лучше всего сделать небольшой чертёж плана дома, на который после следует нанести расположение элементов стропильной системы.

Формула расчёта

2. Располагаем упоры, коньки и ендовы.
3. После этого определяемся с длиной и сечением стропильных ног. Важно учитывать и свес кровли. Эти расчёты можно произвести по теореме Пифагора, представив стропила как гипотенузу.

Расчёт длины и сечения стропильных ног

4. Когда расчёты закончены, можно переходить к монтажу, который начинается с крепления мауэрлата на периметр стен. Располагать бруски необходимо строго перпендикулярно друг другу. На стены предварительно укладывают рубероид в два слоя. Это обеспечит необходимую гидроизоляцию.
5. На мауэрлате необходимо сделать специальные вырезы под стропильные ноги, которые будет равны 1/3 от их ширины. Расстояние между такими вырезами должно соответствовать шагу стропильных ног. Он обычно составляет от 60 до 120 сантиметров. Чем чаще шаг, тем большие нагрузки кровля будет способна выдерживать.

Крепление стропильных ног

6. Конёк образуется в месте соединения стропильных ног. Он может крепиться с помощью металлической зубчатой пластины или болтов, или деревянных накладок.
7. Треугольники, полученные при монтаже, соединяют с помощью конькового прогона. Условие его установки — параллельность мауэрлату.

Для придания большей устойчивости конструкции можно делать вырубки под прогон в стропильных ногах.

8. В нижней части стропила укрепляют с помощью горизонтальных стяжек.
9. При большой ширине дома — более девяти метров, а также при условии наличия центральной несущей стены, на неё производят установку стоек и подкосов, которая передаёт нагрузки от конька на стену. Они помогут дополнительному укреплению конструкции. Опирают стойку на лежень, который представляет из себя дополнительный горизонтальный брус, укладываемый на стену.

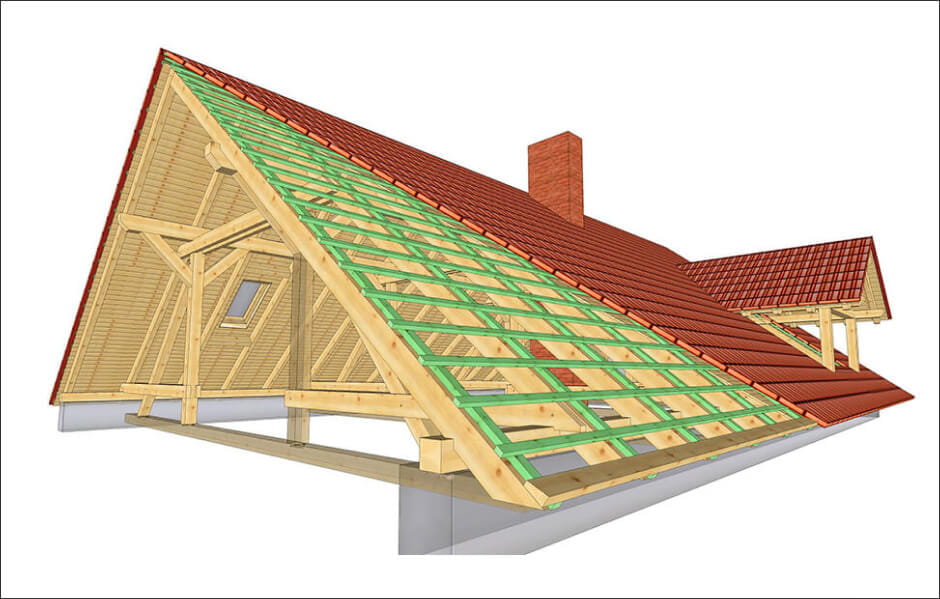

Стропильная система крестовой крыши

10. Если несущая стена в центре дома отсутствует, то используют специальные затяжки, называемые ригелями.
11. Далее переходят к монтажу обрешётки. Её крепят на стропила под прямым углом. Для мягкой кровли используют сплошную обрешётку, а вот для жёсткой — с шагом 25-30 см.

Сплошную обрешётку укладывают поверх разряженной.

12. К обрешётке с внутренней стороны крепят пароизоляцию, а с наружной укладывают утеплитель, который накрывают слоем гидроизоляции.

При укладке слоя изоляции не стоит забывать об оставлении отверстий для вентиляции.

13. После установки изоляции переходят к креплению кровельного материала.

Устройство ендовы

Этот процесс самый трудный во всем монтаже кровли, поэтому его устройство опишем отдельно. Можно встретить и другое название этого элемента — разжелобок.

Схема крыши в месте укладки ендовы

Ендова делится на:

• Верхнюю. Она выполняет декоративные функции, придавая стыкам приятный внешний вид и формируя итоговый дизайн кровельного покрытия. Крепление верхней ендовы производят после того, как закончена укладка материала кровли.
• Нижнюю. Её цель — защита подкровельного пространства от образования влаги в местах, где соединяются скаты. Установка нижней ендовы производится до начала укладки материала.

Ендова верхняя и нижняя

Тип ендовой зависит от применяемого кровельного покрытия. По характеру монтажа различают следующие виды: открытые, закрытые и переплетённые.

Этапы работ

Устройство ендовы

1. Обрешётка под ендову должна быть сплошной.
2. На неё укладывают слой гидроизоляции, располагая его вдоль деревянного жёлоба. Это поможет защитить пространство под кровлей от образования влаги.
3. При наличии горизонтальных стыков на ендове делают нахлёст материала не менее 10 сантиметров.

Если угол достаточно плоский, то необходимо предусмотреть укладку дополнительного гидроизоляционного слоя.

4. Саморезы необходимо вкручивать, отступив 25 сантиметров от оси ендовой. Ошибкой будет повреждение планок кровельного материала.

Крестовая крыша: преимущества и особенности монтажа

Среди всего разнообразия форм крыш самой привлекательной, пожалуй, является крестовая. Внешний вид дома благодаря такой конструкции приобретает определенную эстетику и роскошь, конечно этому способствует еще и правильный выбор кровельного материала. Однако, стоит учитывать, что домовладелец столкнется с трудностями при возведении такой крыши – монтаж стропильной системы и последующие кровельные работы требуют довольно сложных расчетов и знаний от исполняющего лица.

Преимущества и недостатки крестовой крыши

Крестовая крыша является одним из вариантов многощипцовой крыши, она устанавливается на зданиях квадратной или прямоугольной форм. Угол наклона скатов обычно выбирается в диапазоне 10-40 градусов. Более пологие крыши присущи для регионов с сильными ветрами, большой угол выбирается для местности с значительным количеством осадков.

Как и любая конструкция такого вида она имеет как положительные стороны, так и отрицательные. К плюсам можно отнести:

1. Презентабельный внешний вид;
2. Угол наклона скатов довольно большой, а сама конструкция многоскатная, это позволяет осадкам легко покидать поверхность кровли, практически на ней не задерживаясь;
3. Стропильная система при правильной ее установке удерживает баланс, поэтому крестовая крыша устойчива к большим нагрузкам и довольно долговечна;
4. Благодаря тому, что крыша четырехщипцовая, под ней образуется большое свободное пространство, которое можно использовать как мансардное помещение.

К недостаткам можно отнести сложность строительства, для которого требуется привлечение опытного кровельщика, т.к. изначальные ошибки в расчетах и в самих работах могут привести к плачевному конечному результату: протечке кровли, снижению эксплуатационных качеств, порче материала. Помимо этого, большое количество скатов требуют определенного размера кровельного материала, что приводит к значительному количеству отходов, а это прямые дополнительные денежные траты.

Стропильная система крестовой крыши

Стропильная система крестовой крыши делится на два типа:

1. Висячая;
2. Наслонная.

Выбор той или иной системы напрямую зависит от дополнительных опор.

Висячие стропила представляются в виде наслонных балок, установленных на опоры разной высоты, в качестве последних могут выступать стены дома, как наружные, так и внутренние. Стропила (деревянные доски) укладываются на конек попеременно, таким образом создается стропильная ферма. Все элементы фиксируются друг к другу с помощью проволоки, скоб или металлических пластин, таким образом получается жесткая конструкция.

Крестовая крыша является довольно тяжелой, поэтому стропила, упирающиеся только на несущие стены, могут дать усиленное горизонтальное давление. Если между стеновыми пролетами окажется слишком большое расстояние, то это давление может привести к продавливанию стропильной системы. Поэтому, чтобы предотвратить возможные нарушения в строительстве используются распорные балки.

При отсутствии несущих стен в доме используются специальные затяжки – ригели.

Мауэрлат крестовой крыши

Мауэрлат крестовой крыши представляет из себя опорный брус, устанавливающийся по всему периметру дома и закрепляющийся на стенах. Размеры бруса во многом зависят от площади здания, выбранного материала для стропильной системы и кровли, а также от климата местности. Сечение мауэрлата обычно выбирается 10х10 см или 15х10 см, толщина по правилам не должна быть меньше 10 см. При установке мауэрлата следует придерживаться некоторых основ:

• Расположение брусков по периметру стен – строго перпендикулярное;
• Для обеспечения требуемой гидроизоляции на стены укладывается двухслойный рубероид.
• Отступ от края наружной грани стены должен быть более 6 см;
• Расстояние между опорными брусами – от 40 см;

 Чем чаще шаг стропил, тем большую нагрузку сможет выдерживать конструкция.

Обрешетка крыши

Обрешетка помогает равномерному распределению нагрузки на стропильную систему крестовой крыши от веса кровли. Она может быть:

1. Сплошной – для мягкого кровельного материала;
2. С шагом – для жесткой кровли, при этом шаг равен 25-30 см.

Крепление обрешетки проводится на стропильные ноги под прямым углом. К ее внутренней стороне прикрепляется пароизоляционный слой, к внешней – утеплитель, который покрывается гидроизоляцией. В качестве обрешетки могут выступать доски, листы фанеры, стружечные плиты.

Когда обрешетка уже установлена, можно переходить к укладке кровли.

Особенности устройства ендовы

Ендова – место соединения двух скатов крестовой крыши, она может быть нескольких видов:

1. Нижняя. Это защитный элемент от попадания влаги в места стыков скатов, как правило он устанавливается до монтажа кровельного покрытия.
2. Верхняя. Она крепится после укладки кровли и выполняет декоративную функцию, придавая местам соединения скатов итоговый внешний вид.

Главное требование к установке ендовы – наличие сплошной обрешетки. На нее укладывается гидроизоляционный слой вдоль желоба. Если стыки горизонтальные, то на верхней ендове делают нахлест покрытия минимум в 10 см.

Заключение

Крестовая крыша сложна в проектирование, поэтому расчеты того или иного материала, а также конструирование сооружения лучше не выполнять без определенных знаний. Альтернативным вариантом подсчетам профессионального кровельщика может быть использование специальных калькуляторов, при введении всех параметров в него можно самостоятельно определиться с размерами и требуемым количеством строительных материалов и кровельного покрытия.
