Крыша ломаная вальмовая: 40 фото домов, дизайн, варианты

Содержание

40 фото домов, дизайн, варианты

Практичная по конструкции и солидная по дизайну ломаная крыша идеально гармонирует с архитектурой частных домов, выдержанных в любом стиле: классическом, современном, провинциальном. Предлагаем вам найти вдохновение в нашей коллекции фото, для которой мы отобрали самые интересные решения для традиционных и ультрасовременных кровель ломаной формы.

Двухскатная ломаная крыша

Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная, так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.

Помимо практичности, ломаные кровли очень внушительно смотрятся, в духе «мой дом — моя крепость». Особенно выразительны контрастные сочетания облицовки фасадов с кровельным настилом, как на фото — здесь окрашенное в красный цвет дерево удачно скомбинировано с ломаной фальцевой крышей из оцинкованного металла.

В отличие от традиционных, современные кровельные конструкции ломаного типа имеют более пологие верхние и практически вертикальные нижние скаты. Так площадь кровли значительно снижается, и, соответственно, становятся меньше затраты по ее монтажу. Внешне такие дома представляют собой симбиоз деревенского кантри и современного авангардизма, когда обшитые рустикальной доской фасады мирно уживаются с лаконичными оконными рамами из металла и окрашенной фальцевой кровлей.

Еще один пример деревянного зодчества в современной манере — индивидуальный коттедж с большой массой остекления, ломаной металлической крышей и колоритной обшивкой из пестрой доски. Сохранив традиционные формы и фасадную отделку, такая архитектура выглядит очень смело, по-новаторски.

Сдержанную архитектуру современного коттеджа с ломаной крышей можно сделать интереснее при помощи эффектной металлической лестницы, ведущей на второй этаж здания. При этом лестничная площадка сможет с успехом выполнить функцию террасы.

Кирпичная или каркасная постройка в деревенском стиле — любое здание удачно гармонирует с ломаной крышей нейтрально-серого цвета, а колоритности архитектуре добавят оконные рамы и входные двери яркого оттенка.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Мансардная кровля

Коттедж с ломаной крышей и фасадами из профнастила металлизированного бежевого оттенка смотрится очень современно, несмотря на традиционность архитектурных форм. Особенно эффектна призматическая арка, обрамляющая пространство балкона на мансарде.

Слуховые окна на мансарде под ломаной крышей — не единственный источник естественного света, поступающего во внутренние помещения. Пристроив к мансарде террасу, вы не только сделаете интерьер светлее, но и получите дополнительную зону для отдыха. Такой просторный балкон будет также играть роль навеса над крыльцом, как в проекте дома на фото.

При отделке крыши ломаного типа можно использовать комбинацию из нескольких материалов, например, гибкой и деревянной черепицы, как на фото.

Бюджетный вариант отделки частного дома — фасады, обшитые вагонкой, и кровля с настилом из рулонной битумной черепицы или Ондулина.

Авангардный антураж частному дому на фото придает отделка из серого фальца, а архитектуру здания подчеркивают белые торцевые доски, повторяющие очертания ломаной крыши с мансардой и пристройкой-верандой.

Несмотря на использование рустикально-седой доски в обшивке фасадов, дом на фото не выглядит провинциально, а наоборот, очень даже по-современному. Основным стилеобразующим элементом здесь выступает панорамное остекление мансарды с использованием металлического профиля.

Просторный первый этаж кубической формы со сплошным остеклением и лаконичная ломаная кровля с мансардой — это оригинальные черты дизайна коттеджа в стиле модерн на фото. Наружная отделка дымчато-серого тона акцентирует лаконичность и даже некоторую аскетичность архитектуры этой загородной усадьбы.

Темно-серый тон, присутствующий в фасадной облицовке коттеджа на предыдущем фото, плавно перетекает в дизайн его интерьеров — несущие конструкции и ограждение антресольного этажа, камин и обивка мебели — все выдержано в сдержанно-серой гамме. Уютные, теплые нотки в обстановку дома вносит древесина медово-янтарного цвета.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Четырехскатные крыши

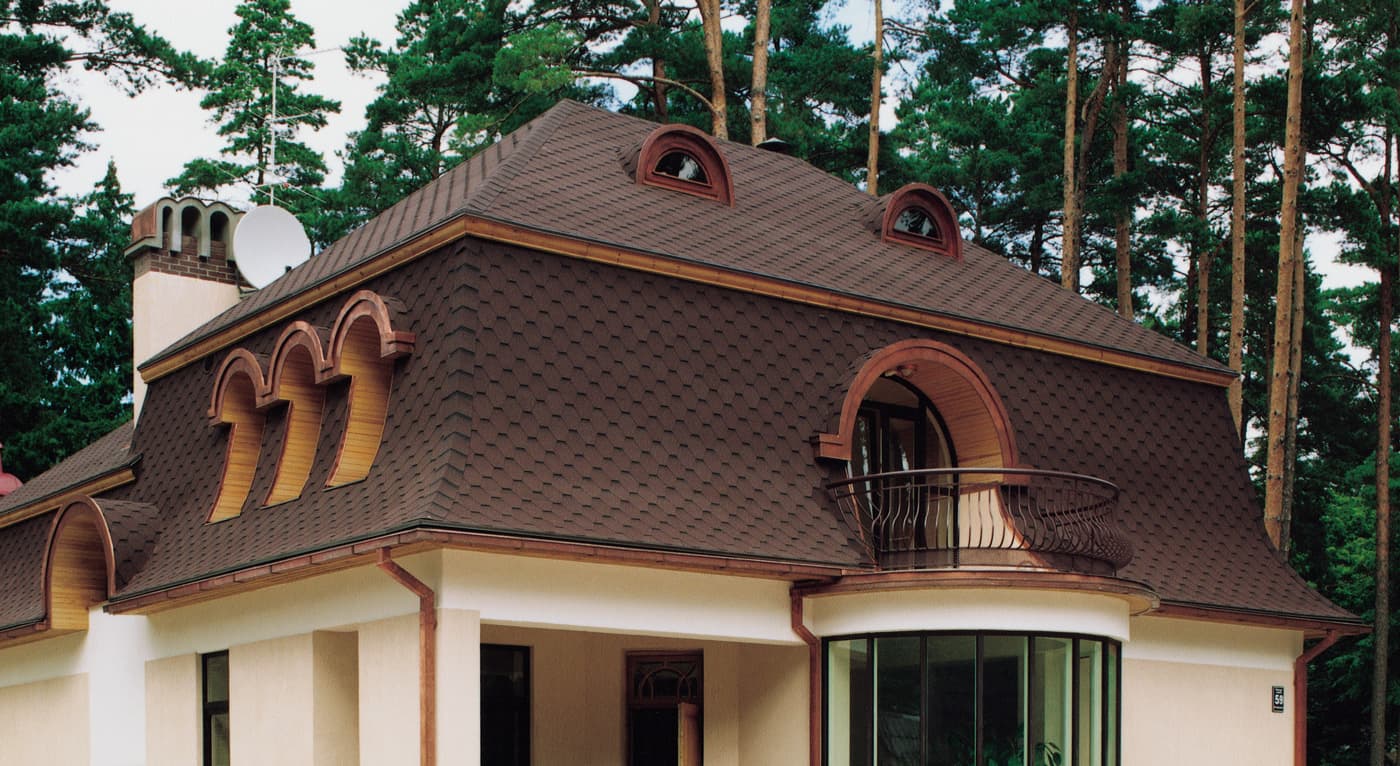

Ломаной может быть не только двускатная, но и четырехскатная вальмовая крыша, как на фото этого провинциального домика во французской глубинке.

Массивная вальмовая крыша ломаной конструкции выглядит очень основательно, особенно с кровельным покрытием из сланцевой или металлической черепицы.

Песочно-белая вальмовая крыша с несколькими изломами красиво завершает архитектуру частной усадьбы, построенной в стиле фахверк. Белые фасады, желтовато-коричневое дерево и серый сланец — благородное сочетание для наружного дизайна загородного дома.

Отличительная черта современной архитектуры частных домов — приземистость зданий, как вы видите на фото, когда высота первого этажа идентична высоте вальмовой крыши с мансардой.

Интересное решение для загородного дома в деревенском стиле — деревянные фасады скомбинированы с шатровой кровлей, имеющей несколько изломов. При этом дополнительные скаты крыши формируют навесы над крыльцом и пристройками: гаражом и верандой.

Современные кровли

На фото — нетривиальный вариант дизайна частного коттеджа, каркас которого собран из металлического профиля, крыша имеет ломаную конфигурацию, а фронтон обшит пестрой древесиной.

Геометрические формы, массивная вальмовая крыша с множественными изломами, темная отделка из одного материала как для фасадов, так и для кровли — характерные черты дизайна современных коттеджей в скандинавском стиле.

На фото — частный дом с абсолютно нестандарной ломаной кровлей в виде комбинации многогранных объемов и квадратными окнами разного размера на мансарде.

Необычный вариант кровли в авангардном стиле: крыша этого современного коттеджа, построенного из пеноблоков, представляет собой как бы половинку традиционной ломаной конструкции.

Комбинация стен из деревянного бруса и ломаной кровли из оцинкованного фальца — колоритное сочетание материалов для дизайна загородного дома в стиле модерн.

Односкатная кровля с изломом и двумя плоскими участками — прекрасный вариант эксплуатируемой крыши для загородного дома, обшитого профнастилом в манере хай-тека.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Крыши из Ондулина

Ломаная крыша из зеленого Ондулина гармонично дополняет архитектуру деревянных каркасных домов, построенных в деревенском стиле. Натуральные тона светлого или темного дерева приятно сочетаются со всеми оттенками зеленого и органично вливаются в окружающий ландшафт. Белые обрамления оконных проемов освежают темную цветовую гамму фасадов на фото и вносят акцентные штрихи в дизайн дома.

Комбинация вагонки на фасадах и кровельного покрытия из Ондулина — один из самых экономически выгодных вариантов отделки частного дома. Рифленая поверхность стен в какой-то мере перекликается с волнообразным профилем Ондулина — и это придает цельность экстерьеру здания, несмотря на выраженный цветовой контраст между терракотово-красным кровельным настилом и белой стеновой обшивкой. Такая основательная ломаная крыша, цвет которой намного темнее фасадной отделки, добавляет солидности антуражу дома.

Простота монтажа ломаной кровли из Ондулина позволяет реализовать достаточно сложные конструкции, одну из которых вы видите на фото. Здесь кровля имеет не только два ската с небольшим изломом, она также снабжена дополнительными, более пологими скатами, которые помогают отводить обильные осадки без лавинообразного схода. Кроме конструктивной практичности, крыша из коричневого Ондулина на фото эффектно оттеняет песочно-желтые фасады дома.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

виды и особенности конструкций, фото

Автор Ольга Новикова На чтение 6 мин. Опубликовано

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаных крыш

Основные этапы монтажа

Перед началом строительства следует определить тип кровли с учётом габаритов здания и произвести расчёт нагрузки на стены. Все эти операции осуществляются в процессе проектирования. Затем составляется чертёж, на котором указываются особенности соединения стропильных элементов и их размеры.

Монтаж проводится по чертежу, на котором отражены размеры и особенности конструкции

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатывают специальной противопожарной пропиткой, которая делает конструкцию более безопасной. Основные этапы работ заключаются в следующем:

  1. Выпиливание стропильных деталей по чертежу и подъём элементов на кровлю для монтажа.

    Стропильные фермы изготавливаются на земле по единому шаблону, а затем поднимаются на кровлю

  2. Монтаж стоек для установки стропильной системы.

    Готовые стропильные конструкции устанавливаются на временные опоры, а затем связываются подкосами и обрешёткой

  3. Фиксация верхней обвязки мансардной стены.

    Верхняя обвязка придаёт каркасу ломаной крыши окончательный вид

  4. Обустройство тепло-, паро— и гидроизоляции на обрешётке.

    Слои паро-, гидроизоляции и утепления ломаной крыши монтируются в соответствии с общепринятыми правилами укладки кровельного пирога с обязательным устройством вентиляционных зазоров

  5. Монтаж кровельного покрытия, установка окон.

    Кровельное покрытие укладывается на обрешётку из обрезной доски, которая набивается поверх элементов кровельного пирога

Видео: монтаж ломаной крыши

https://youtube. com/watch?v=NZ8MmnfT94g

Крыша с изломами скатов позволяет легко сделать здание необычным, а мансарду функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и осуществить монтаж, учитывая технологию и произведя расчёт всех параметров.

Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

  • Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
  • Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
  • Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
  • Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

  • Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
  • Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;
  • Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
  • Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
  • Ондулин — любой угол уклона не меньше , от размера угла напрямую будет зависеть шаг обрешетки.
  • Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши Поправочный коэффициент для угловых стропил Поправочный коэффициент для промежуточных стропил
3:12 1.016 1.031
4:12 1.027 1.054
5:12 1.043 1.083
6:12 1.061 1. 118
7:12 1.082 1.158
8:1 2 1.106 1.202
9:1 2 1.131 1.250
10:12 1.161 1.302
11:12 1.192 1.357
12:12 1.225 1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

  • Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
  • От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
  • Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).
  • Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

  1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
  2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
  3. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.
  4. Установка опор, конькового прогона и угловых стропильных ног

  5. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
  6. Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

Ломаная мансардная крыша своими руками – устройство и чертежи (видео инструкция)

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.

Содержание статьи

Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.

Стропильная система мансардной ломаной крыши

Стропильная система ломаной крыши

Проект дома с ломаной крышей

Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде. Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников. Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

  • Двухскатная. Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.

    Двухскатная крыша

  • Вальмовая. Конструкция вальмовой крыши состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой. Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.

    Вальмовая крыша

  • Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж полувальмовой крыши в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.

    Полувальмовая мансардная крыша

  • Ломанная. Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

Ломанная крыша

Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

  • Возможность обустроить более высокие потолки.
  • Высокий уровень защиты от атмосферных осадков, ветра.
  • Легкий сход снега со скатов.
  • Помогает сберечь тепло.
  • Рациональное использование подкровельного пространства.

Разница между треугольной двухскатной и ломаной крышей

Ломаная крыша с мансардными окнами

Этапы строительства

Создание проекта

Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

  • Важная задача – расчёт высоты конькового соединения, так как от него зависит высота будущих потолков. Учитывайте, что от конька до потолочных перекрытий должно быть около 1,5 м.
  • Следующий этап – определение высоты потолка. Для комфортного использования лучше заложить ее на уровне 2-2,2 метров.

    Зависимость высоты потолка мансарды и угла скатов крыши

  • Определение уклона верхней части ската. На чертеже проводится линия потолка, от конькового соединения в обе стороны проводятся прямые до пересечения с этой линией. С помощью транспортира определяется их угол, его значение лучше сразу зафиксировать на рисунке. Обычно этот параметр находится в пределах 20-30 градусов.
  • Определение уклона нижней части ската. От нижнего карниза кровли на чертеже отступают расстояние равное длине свеса (40-50 см). От конца верхнего ската до этой точки проводится прямая. Угол также замеряется транспортиром, он обычно имеет значение 50-60 градусов.
  • Очерчиваются стены мансарды. Определяется ее линейные размеры и общая площадь.

Проект ломаной двухскатной крыши с размерами

Конструкция стропильной системы ломаной крыши

Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.

Расчет стропильной системы

Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.

  • Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
  • Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
  • Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.

Необходимые материалы

Строение двухскатной ломаной крыши

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.

Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.

Способы установки мауэрлата

Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.

Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:

  1. Настил балок перекрытий поверх мауэрлата. В некоторых случаях практикуется вынос балок за пределы строения. Эта мера дает возможность расширить площадь мансарды, сформировать хорошие свесы. В этом случае балки крепятся к мауэрлату сверху. При настиле без выноса, их укладывают на гидроизолированные стены, закрепляя при помощи уголков на внутренний краешек мауэрлата.
  2. Точно посередине балки перекрытия отмечают точку, над которой будет расположен коньковое соединение. Отступив от нее равное расстояние в ту и другую сторону, выставляются стойки. Размещать их нужно вертикально, поэтому их временно подпирают подкосами.
  3. Стойки соединяются затяжками. Это прямые прочные бруски, которые крепят на надёжные металлические уголки. В результате этих действий должна получится конструкция в форме буквы “п”.

    Установка стоек

  4. Устанавливаются висячие стропила, верхней своей частью соединенные со стойкой, в нижней с мауэрлатом или балкой перекрытия. В стропильной ноге выпиливается паз, его накладывают на место соединения, а затем стягивают металлической скобой.

    Установка висячих стропил

  5. Висячие стропила укрепляются подкосами. Это угловые подстропильные ноги, предотвращающие прогиб стропил, перенося часть нагрузки на стойку.
  6. На середине затяжки отмечается точка установки бабки, вертикальной подвески на коньковом соединении, несущей на себе вес ее вес.
  7. Устанавливаются наслонные стропила. Их соединяют металлической накладкой или болтами с шайбами.

    Установка наслонных стропил

  8. Закрепляется на коньке бабка. Ее натягивают так, чтобы вес затяжки нес на себе конек ломаной крыши.

Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.

Готовая стропильная система

Гидроизоляция и кровельные работы

Когда работы по установке своими руками стропильной системы ломаной мансардной крыши закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.

  • Первая полоса пленки укладывается на нижнюю часть стропил и закрепляется контр-обрешёткой. Нахлёст между полосами должен быть не менее 10-15 см.

    Гидроизоляция стропил

  • Затем налаживается непосредственно обрешетка из необрезной доски с шагом, рассчитываемым согласно ширине кровельного материала. Если будет настилаться мягка кровля, к примеру, ондулин или шинглас, необходимо создание сплошной обрешетки из влагостойких фанерных листов.
  • Если готова обрешетка, то можно приступать к настилу кровельного материала. Его начинают монтировать, начиная от карниза, вверх к коньковому перекрытию, задавая нахлёст 10-15 см.

    Настил металлочерепицы

  • Сверху место соединения кровельных листов закрывают коньковой доской.

Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.

Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.

Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.

Видео-инструкция

Конструкция вальмовой крыши: стропильная система


«Датская» вальмовая крыша: конструкция состоит из нескольких элементов. В нее входят специальные доски опоры, стропила (в том числе вальмовые), ригель с вкладышем, верхняя обвязка стены, проставки. Монтажные работы довольно простые, кроме того не нужно покупать дорогостоящие кровельные материалы. Поэтому застройщики отдают предпочтение именно этому инженерному решению. Таким образом, получается удобная вальмовая двухскатная крыша.

Для кровли с тремя фронтонами характерны следующие элементы: стропила для фронтонов, коньковые специальные прогоны, стойки, балки перекрытия, многочисленные затяжки. Благодаря этому, архитектурные объекты перестают быть безликими. Три фронтона идеально подойдут для сложных строений, к примеру, здания с башенками, главное — правильно выполнить расчет фронтона. Такая конструкция, естественно, более дорогостоящая. Она сама по себе еще и сложна, в отличие от «датской» крыши. Поверхность занимает объемную площадь, поэтому для возведения здания придется потратить немалую сумму финансового бюджета.


При монтаже кровли такого типа, обратите внимание на стропильную систему. Процесс обустройства стропильной системы вальмовой крыши довольно сложный и трудоемкий. Для конструкции нужно будет установить специальные стропила, направленные на стенные углы. Стропильные ноги еще называют накосными диагональными.


Благодаря такому скрещиванию слоев, можно избежать частых проблем, возникающих при строительстве. Во-первых, благодаря такой методике можно получить цельные балки больших размеров. При этом сечение становится уже удвоенным – это позволяет несущей стропильной системе выдерживать механические нагрузки. Во-вторых, при соединении стропил происходит унификация типоразмеров элементов. Благодаря такому процессу, вы сможете изготавливать диагональные стропила из тех же пиломатериалов, что используются и для стандартных стропил.

Строительство вальмовой крыши своими руками

  • Конструкция вальмовой крыши – это емкое инженерное сооружение. Она требует правильного монтажа и использования при этом надежных кровельных материалов. Такие крыши идеально впишутся в наиболее распространенные типы ландшафта. Отметим, что такие кровли – это очень яркие и запоминающиеся архитектурные объекты. Они без труда подойдут к различным нестандартным строениям, например, небольшим башенкам. Но не забывайте, что на результат повлияет выбранный вами кровельный материал.
  • Красивому архитектурному облику должно подходить соответствующее покрытие. Рекомендуем использовать традиционную керамическую черепицу, кровлю из меди или современные виды материала. Вальмовая крыша с разными углами потребует сочетания вальмового и двухскатного элементов. От этого и будет зависеть качество и изыск готового строения.
  • Необходимость в таком типе кровли возникает в климатических зонах с сильными ветрами. Поэтому нужно создать защиту от них. Сегодня можно часто встретить чердачные помещения в виде мансард. Это своего рода измененные комнаты, очень стильные и функциональные. Но они должны быть оборудованы специальными мансардными окнами. Именно поэтому монтажные работы вальмовых крыш требуют специальной подготовки работников (читайте: «Стропильная система своими руками: материал, расчеты, установка»).
  • Не забывайте, что кровля должна обеспечивать не только безопасную эксплуатацию, но и защищать мансардные помещения от атмосферного влияния. При этом по всем стандартам должны быть проведены гидро–, тепло–, и пароизоляция. Немаловажным является и грамотный выбор древесины для деревянной конструкции вальмовой крыши. Советуем отдавать предпочтение сосне или лиственнице. Заметим, что древесина ни в коем случае не должна быть сырой. Кроме того ее следует пропитать специальным защитным составом, называемым антисептиком. Планировать угол наклона вальмовой крыши, а также другие работы должны только профессионалы.

Выполнение расчетов вальмовых крыш


Благодаря проведению расчетов по всем правилам, вы сможете изготовить вальмовую крышу с надежной, эстетичной и безопасной конструкцией. Если вы решили своими силами производить все монтажные работы, все равно пригласите профессионала. Он осуществит весь комплекс расчетов и проведет грамотную разметку. В крайнем случае, рекомендуется пользоваться специальным калькулятором для вальмовых крыш. Не стоит забывать, что важно провести вычислительные работы по параметрам стропил. Но кроме этого должны быть учтены и иные элементы, необходимые для кровли.

  1. Первым делом нужно изготовить рейки, которые будут выполнять вспомогательные разметочные функции. Именно на них следует наносить отметки выявленных расстояний. Это предотвращает риск ошибок при расчетах. Для грамотного выполнения монтажа всех стропил, нужно снизить минимальную погрешность в расчетах. Не забывайте, что разметка должна быть предельно точной. На тех местах, где будут располагаться стропила – следует провести обозначение. Суть разметки состоит в установлении двух ключевых точек. Одну из них размещают на мауэрлате по центру стены, а вторую – посередине конькового бруса. В площади между этими двумя точками укладывается основное стропило.
  2. При схеме проекта с тремя стропилами, место закрепления крайних определить можно следующим способом: первым делом монтируется центральное стропило. Затем отмеряют лишь половину расстояния до бруса конька. Замеры нужно проводить в обе стороны. После этого, происходит укладка дополнительных стропил. Они ложатся поверх ранее отмеченных точек при параллельном уклоне к основному. При использовании больше трех стропил – они размещаются по пролетам конька на одинаковом расстоянии.
  3. Вальмовая ломаная крыша потребует определенных нюансов в распределении. В соответствии с ним длина конькового бруса делится на числовое значение (оно должно быть на единицу больше, чем общее количество стропил в стропильной системе ломаной крыши). В итоге полученный результат и будет нужным вам расстоянием между стропилами. Длина центрального стропила предполагает определение несколькими способами:
    -Первый метод – установка стропильной системы ломаной крыши происходит в местах будущей фиксации. Для этого нужно очертить нужные контуры спилов. Ненужные части – просто отпиливаются.
    -Второй способ – более удобный. Он заключается в определении высоты коньковых пролетов и стропильных проекций на плоскости основания кровель. Затем можно выполнять замеры по длине стропил. Для этого понадобится знание теоремы Пифагора. Измерять и отпиливать ненужные части досок рекомендуется на земле. После всех работ материал уже поднимается на крышу (читайте также: «Вальмовая крыша — стропильная система: элементы и устройство»).
    -Третий прием – самый простой. Высчитывание параметров длины стропил, характер их связи с высотой коньковых пролетов и размеров здания – происходит путем изучения специализированных строительных справочников. В этом случае вполне необходимо установить каркас вальмовой крыши по чертежам. Они в свою очередь также являются частью проекта.
  4. Для каждого проекта всегда одно требование – учет величины угла наклона кровли. Чтобы установить расстояние между фиксацией каждого промежуточного стропила, нужно выбрать одно из них. Оно и будет приниматься в качестве так называемой отправной отсчетной точки. Обычно она располагается на мауэрлате. Важный момент: при расчете вальмовых крыш, учитывайте расстояние от угла дома до отправной точки. Оно должно строго совпадать со стропильной длиной.



Другие промежуточные стропила также устанавливаются равномерно. Их верхние концы должны быть зафиксированы на диагональном стропиле. Нижние концы располагаются на мауэрлате. Не забывайте и о методе работы: вальмовые стропила следует устанавливать только встык с угловыми стропилами.


Устройство вальмовой кровли, подробно на видео:



Возведение вальмовой кровли подразумевает учет разнообразных нюансов. К примеру, размеры крыши не должны быть произвольными. На них влияют размеры всего здания. То есть все элементы должны быть пропорциональными друг другу. Это важно не только из защитных соображений, но и с точки зрения эстетической составляющей сооружения.

Если вы грамотно и корректно выполните все расчеты – то получите в свое распоряжение прочную, эстетичную и безопасную вальмовую крышу. Конструкция такой кровли – это своего рода сооружение с ломаными линиями (прочтите также: «Характеристики и конструкция крыш: стропильные системы»). Поэтому особенно важно точно определить, сколько кровельного материала понадобится для завершения всех работ. Помните, что под скатами вальмовых крыш можно соорудить жилое мансардное помещение. Но при этом возрастут и расходы. Другими словами, вам нужно будет учесть и работы, связанные с проведением гидроизоляции, теплоизоляции и пароизоляции. Ни один из этих этапов не следует игнорировать, так как без них влияние атмосферной среды может негативно сказаться на функционировании вашей кровли.


Подведем итог: расчет сметы по стоимости кровли включает в себя:

  • выбор покрытия для крыши;
  • расчет всей площади, занимаемой крышей;
  • выбор материалов с учетом их изготовителя.


Отметим, что кровельные покрытия различаются между собой в цене, в цветовой гамме, в функциональных характеристиках, в весе. При этом серьезная составляющая при выборе – это методы установки. При выборе кровельного материала обязательно учитывайте нагрузку от снега и способности противостоять ветрам.


Таким образом, возведение вальмовых кровель – довольно сложный процесс. И если вы решили качественно его провести, то рекомендуем обратить к специалистам. Они не только покажут вам фото– и видеоматериалы по данной тематике, но и помогут составить расчеты и смету. Кроме того фирмы часто предлагают недорогой кровельный материал. Так что выбор тут очевиден.

Четырехскатная крыша ломаная. Двухскатная ломаная крыша

Четырехскатная крыша ломаная. Двухскатная ломаная крыша

Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная , так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.

Помимо практичности, ломаные кровли очень внушительно смотрятся, в духе «мой дом — моя крепость». Особенно выразительны контрастные сочетания облицовки фасадов с кровельным настилом, как на фото — здесь окрашенное в красный цвет дерево удачно скомбинировано с ломаной фальцевой крышей из оцинкованного металла.

В отличие от традиционных, современные кровельные конструкции ломаного типа имеют более пологие верхние и практически вертикальные нижние скаты. Так площадь кровли значительно снижается, и, соответственно, становятся меньше затраты по ее монтажу. Внешне такие дома представляют собой симбиоз деревенского кантри и современного авангардизма, когда обшитые рустикальной доской фасады мирно уживаются с лаконичными оконными рамами из металла и окрашенной фальцевой кровлей .

Еще один пример деревянного зодчества в современной манере — индивидуальный коттедж с большой массой остекления, ломаной металлической крышей и колоритной обшивкой из пестрой доски. Сохранив традиционные формы и фасадную отделку, такая архитектура выглядит очень смело, по-новаторски.

Сдержанную архитектуру современного коттеджа с ломаной крышей можно сделать интереснее при помощи эффектной металлической лестницы, ведущей на второй этаж здания. При этом лестничная площадка сможет с успехом выполнить функцию террасы.

Кирпичная или каркасная постройка в деревенском стиле — любое здание удачно гармонирует с ломаной крышей нейтрально-серого цвета, а колоритности архитектуре добавят оконные рамы и входные двери яркого оттенка.

Ломаная крыша без стоек. Нижние стропила ломаной крыши

Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один — над его потолком.

Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши. снежную нагрузку не учитывают (прочитайте: «Как сделать ломаную крышу — особенности конструкции «). Что касается ветровых показателей, то их непременно включают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.

Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома (прочитайте: «Расчет балки перекрытия «). Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.

Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку (прочитайте: «Устройство двухскатной крыши: элементы конструкции «). В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

Варианты ломаной крыши. Ломаная крыша — устройство, варианты, инструкция по монтажу

Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Конструктивные элементы

Особенности стропильной системы:

  1. В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;

    Стропильная система с бабкой

  2. Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;

    Схема без бабки

  3. В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
  4. Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;

    Разница между двускатной и четрехскатной ломаной крышей

  5. Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.

Вальмовая крыша

Ва́льмовая кры́ша  — вид крыши с четырьмя скатами, причём торцовые скаты имеют треугольную форму (называются « вальмы ») и простираются от конька до карниза . Два других ската трапецеидальной формы. Благодаря своей конструкции крыша очень практична в плане схода с неё осадков. Однако в то же время в силу технологических особенностей является самой сложной в исполнении. И делается как правило только специализированными строительными работниками.

Вальмовая крыша в аксонометрии

Ломаная крыша из профнастила. Как покрыть крышу профнастилом своими руками пошаговая инструкция

Кровля из профнастила — одна из самых распространенных ограждающих конструкций для перекрытия плоских или скатных крыш. Сочетание прочности, долговечности, декоративности и экономичности позволяют широко использовать ее в индивидуальном, гражданском и промышленном строительстве.

Первый станок для гибки металлического листа был опробован британским железнодорожником Генри Палмером в 20-е годы прошлого столетия. Тонкая гофрированная сталь благодаря продольным ребрам приобрела дополнительную жесткость. Новинку стали применять для перекрытия крыш, облицовки зданий, строительства ограждений.

Революция в химической промышленности позволила продлить жизнь стальным кровельным материалам. Полимерные или комбинированные покрытия надежно защищают тонкие листы от коррозии. Современный профилированный настил — экономически рентабельный, долговечный и простой в применении материал, который востребован в различных областях строительства.

Прежде, чем покрыть чем-то крышу ее нужно собрать и важно собрать правильно, читайте проподробный обзор и про, мы собрали пошаговый фотоотчеты с пояснениями от наших авторов.

Плюсы и минусы профнастила как материала для кровли

Профнастил производят из стали первой или высшей категории. Металл толщиной 0,6-1 мм с покрытием из цинка, алюмоцинка и полимеров методом холодного проката формируют в гофрированные листы. Это придает повышенную жесткость конструкции при изгибающих нагрузках. Параметры профиля регламентирует ГОСТ 24045-2016.

Преимущества, которыми обладает профнастил перед другими кровельными материалами:

  • Легкость. Масса одного квадратного метра металлического листа 3,7-6 кг в зависимости от толщины. Для сравнения этот показатель у шифера 10-18 кг; керамической черепицы — 35-40 кг. Для восприятия веса стальной кровли не требуется усиление стропильной системы, дополнительное упрочнение стен и фундаментов.
  • Простой монтаж. Профлист выпускается погонажем. Его нарезают на панели любой длины (до 12 м), соответствующей размеру ската крыши. Укладывают на специальный каркас — обрешетку — с вертикальным нахлестом на одну волну.
  • Малое количество стыков. Благодаря тому, что скаты перекрывается цельными элементами, отсутствуют горизонтальные зазоры. У атмосферной влаги меньше путей, чтобы просочиться в подкровельное пространство.
  • Декоративность. Покрытия для профнастила, помимо защиты, придают материалу нарядность. Полимерные составы — полиэстер, полиуретан, поливинилхлорид, акрил и ПВДФ — обладают механической прочностью, химической и температурной устойчивостью, различной степенью стойкости к солнечному свету.
  • Долговечность. Срок службы профилированной кровли напрямую зависит от свойств покрытия, технологии монтажа и условий эксплуатации. Гарантия составляет от 15 до 50 лет.
  • Негорючесть. Очень ценное качество для деревянных домов, где нельзя применять легко возгораемые материалы.
  • Прочность. Листы профнастила для крыши выдерживают нагрузки в 10 раз большие, чем плоские металлоконструкции такой же толщины. Это связано с наличием ребер жесткости, увеличивающих несущую способность профлиста.

Источник: https://interer-stil.ru-land.com/stati/krysha-lomanaya-iz-metallocherepicy-ukladka-metallocherepicy-na-lomanuyu-kryshu

Видео стропильная система вальмовой крыши и эркера

Формы крыш частных домов: примеры и фото

Крыша — важнейший элемент дома, который помимо своих прямых функций придает уникальность и подчеркивает дизайн здания. Поэтому на этапе проектирования своего жилья к выбору формы крыши нужно подойти предельно внимательно. Рассмотрим всевозможные варианты верхней конструкции частного дома.

Содержание статьи:

Основные формы крыш

Двускатная и многощипцовая крыша

Одна из самых популярных форм крыши благодаря своей функциональности и простоте в монтаже. Состоит из двух скатов одинаковой длины. Двускатную крышу также называют щипцовой или фронтонной.

Разновидностью такой формы считается крыша saltbox (салтбокс). Отличие от двускатной заключается в том, что один из скатов значительно длиннее другого. Такая конструкция позволяет использовать полноценно верхний этаж в качестве мансардного, а также разместить под большим скатом жилую площадь (веранду или летнюю кухню) без возведения дополнительной пристройки.

Двускатная крыша Saltbox

Для таких типов подходит любые виды кровельных материалов, но чаще используют профилированные кровли: металлочерепица, профнастил, керамическая или композитная кровля, и еврошифер.

Складчатая крыша

Еще одной разновидностью двускатных крыш являются более сложные многощипцовые, образованные путем пересечения нескольких двускатных конструкций. Таким образом можно получить Т-образную, Г-образную или крестообразную (складчатую) крышу. Последняя идеально подойдет для домов квадратной формы. Такие сложные конструкции имеют один недостаток при монтаже кровли: большой процент отхода. Для его минимизации и экономии бюджета рекомендуем использовать для многощипцовых крыш мягкие кровельные материалы, например гибкую черепицу.

Ломаная (четырехскатная) крыша

Ломаная крыша

Является модификацией двускатной формы, но состоящей из четырех скатов. Благодаря «излому» каждого ската называется ломаной крышей. Также часто такой тип называют мансардной крышей благодаря большому чердачному пространству. Благодаря конструкции получается полноценный второй этаж при достаточно простом устройстве стропильной системы. В случае «холодного» чердака возводить ломаную крышу нет необходимости.

Вальмовая и шатровая крыша

Вид четырехскатной крыши, состоящий из двух треугольников и двух трапеций. Реже используется для мансардных этажей, но считается наиболее стойкой к воздействию атмосферных осадков, в особенности к сильным ветрам. Разновидностью вальмовой крыши является шатровая крыша. Отличие заключается в отсутствие трапецеидальных скатов. Все четыре ската имеют форму одинаковых треугольников. Такой тип используется при строительстве «квадратных» домов и небольших строений (например, беседка).

Как и в случае с щипцовыми конструкциями, вальмовые крыши имеют множество комбинаций. Часто используется в сочетании с двускатной или ломаной крышей, образуя полувальмовую форму.

Вальмовая крыша

Шатровая крыша

Полувальмовая крыша

Сложная вальмовая крыша

Для уменьшения отходов кровли рекомендуется использовать битумную черепицу.

Мансардная крыша

Мансардная крыша

Если в России принято называть мансардным типом ломаную четерыхскатную конструкцию, то в Европе такие крыши имеют форму, состоящую из верхней вальмы и четырех скатов, расположенных под крутым углом. Такой тип крыши имеет все преимущества вальмовой конструкции и идеален в качестве мансардного этажа.

Купольный и конический тип крыши

Купольная или круглая крыша

Коническая крыша эркера

Такой тип крыши либо не имеет острых углов, либо состоит из большого количества скатов, как правило, треугольной формы (в случае конической крыши). Из-за различныз модификаций такие формы часто называют «луковичной» или просто круглой. Данный тип применим к квадратным и круглым домам, а также часто используется в архитектуре зданий религиозной тематики (церкви, храмы, соборы, мечети…) и при строительстве конструкций башенного вида. Также часто можно увидеть такие формы у беседок или эркеров. В качестве кровельного материала для купольных крыш используются плоские листы, фальцевая кровля, гибкая черепица. Для больших сооружений можно использовать природные кровли: керамическую черепицу, сланец, дранку и даже камышовую кровлю.

Арочная крыша

Пример использования арочной крыши в частном доме

Такую крышу можно встретить практически в любом дачном участке. Теплицы, козырьки и навесы, покрытые поликарбонатом, являются простым примером арочной или сводчатой крыши. Совсем недавно такие крыши использовались при строительстве складских, промышленных зданий или спортивных сооружений. В настоящее время, благодаря разнообразному рынку строительных материалов и продвинутым технологиям строительства такой тип верхней конструкции применяется и в частном строительстве. Кровельные покрытия применяются по аналогии с купольными конструкциями.

Существуют и другие типы крыш, полученные комбинированием представленных выше или исторически связанные с архитектурным наследием того или иного государства.

Крыша «бабочка» (butterfly)

Крыши в китайской архитектуре

Шатровая крыша. — скачать ppt

Презентация на тему: «Сломанная шатровая крыша» — стенограмма презентации:

1

Сломанная шатровая крыша

2

План сломанной вальмовой крыши
Шаг крыши = 25⁰ Нет необходимости разрабатывать новые скосы

3

Планировка разломанной вальмовой крыши
Шаг крыши = 25 Все скосы и краевые разрезы такие же, как у вальмовой крыши. Сломанная вальмовая крыша Поскольку пролет не такой же, подъем не будет таким же

4

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Стропила в бедрах Малый пролет Корона Малый пролет Стропила 90 x 450 c — c Бедренные стропила 140 x 35 Конек 140 x 35 Обычные стропила Большой пролет Обычные стропила Малый пролет Стропила в бедрах Большой пролет Долина Стропила Малый пролет Центрирующее стропило Малый пролет Конец короны Большой пролет Калечащее центрирующее стропило Сломано бедро Центрирующее стропило Большой пролет Точка сборки

5

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 1000 / Cos 25 = Определить длину центральной линии Общий пролет стропил =

6

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Определить длину центральной линии Общий пролет стропил = 1103

7

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 675 / Cos 25 = Определить длину центральной линии Основной пролет общих стропил = 1103 Малый пролет обычных стропил =

8

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Определить длину осевой линии Общий пролет стропил = 1103 Общий пролет стропил = 745

9

План сломанной вальмовой крыши
Шаг кровли = 25 ° Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Желто-коричневый 25 x 1000 = Определить длину центральной линии Основной пролет стропил = 1103 Общий пролет стропил = 745 Подъем Основная крыша =

10

План сломанной вальмовой крыши
Шаг кровли = 25 ° Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Определить длину осевой линии Общий пролет стропил = 1103 Общий пролет стропил = 745 Подъем основной крыши = 466

11

План сломанной вальмовой крыши
Шаг кровли = 25 ° Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Желто-коричневый 25 x 675 = Определить длину центральной линии Основной пролет стропил = 1103 Общий пролет стропил = 745 Подъем Основная крыша = 466 малая крыша =

12

План сломанной вальмовой крыши
Шаг кровли = 25 ° Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Определить длину осевой линии Общий основной пролет стропил = 1103 Общий пролет стропил = 745 Подъем основной крыши = 466 подъем Малая крыша = 315

13

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 = √ (Стропила² + ½ пролета²) √ (1.103² + 1²) = Определить длину осевой линии Общий основной пролет стропил = 1103 Малый пролет общих стропил = 745 Подъем основной крыши = 466 Подъем малой крыши = 315 Основной пролет в бедрах =

14

План сломанной вальмовой крыши
Шаг кровли = 25 ° Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Определить длину осевой линии Общий основной пролет стропил = 1103 Общий пролет стропил = 745 Подъем основной крыши = 466 подъем Малая крыша = 315 Длина бедра, большой пролет = 1.489

15

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 = √ (Стропила² + ½ пролета²) √ (0,745² ²) = Определить длину центральной линии основных стропил Пролет = 1103 Общий пролет стропил = 745 Подъем основной крыши = 466 Подъем малой крыши = 315 Большой пролет в бедрах = 1,489 Малый пролет в бедрах =

16

План сломанной вальмовой крыши
Шаг кровли = 25 ° Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Определить длину осевой линии Общий основной пролет стропил = 1103 Общий пролет стропил = 745 Подъем основной крыши = 466 подъем Малая крыша = 315 Длина бедра, большой пролет = 1.489 Малый размах бедер = 0,897

17

План сломанной вальмовой крыши
Шаг кровли = 25 ° Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 = То же, что и основной пролет подъема Определить длину центральной линии Основной пролет общих стропил = 1103 Малый пролет обычных стропил = 745 Подъем главной крыши = 466 Подъем малая крыша = 315 Большой пролет в бедрах = 1,489 Малый пролет в бедрах = 0,897 Большой пролет по высоте в бедрах =

18

План сломанной вальмовой крыши
Шаг кровли = 25 ° Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Определить длину осевой линии Общий основной пролет стропил = 1103 Общий пролет стропил = 745 Подъем основной крыши = 466 подъем Малая крыша = 315 Длина бедра, большой пролет = 1.489 Малый размах длины бедра = 0,897 Большой размах подъема бедра = 466

19

План сломанной вальмовой крыши
Шаг кровли = 25 ° Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 = То же, что и малый пролет подъема Определить длину центральной линии Общий пролет стропил = 1103 Общий пролет стропил = 745 Подъем главной крыши = 466 Подъем вспомогательной крыши = 315 Основной пролет в бедрах = 1,489 Малый пролет в бедрах = 0.897 Большой размах подъема бедра = 466 Малый размах подъема бедра =

20

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Определить длину центральной линии Общий пролет стропил = 1103 Общий пролет стропил = 1103 Общий пролет стропил = 745 Подъем основной крыши = 466 Подъем Малая крыша = 315 Длина бедер Большой размах = 1,489 Длина бедер Малый размах = 0,897 Большой размах подъема бедра = 466 Малый размах подъема бедра = 315

21 год

План сломанной вальмовой крыши
Шаг кровли = 25⁰ = 450 / Cos 25 = 497 Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Определить длину центральной линии Основной пролет общих стропил = 1103 Малый пролет обычных стропил = 745 подъём основной крыши = 466 подъём малой крыши = 315 пролет в тазобедренном суставе, большой пролет = 1.489 Малый размах длины бедра = 0,897 Большой размах подъема бедра = 466 Малый размах подъема бедра = 315 Укорочение крипера =

22

План сломанной вальмовой крыши
Уклон кровли = 25⁰ = длина — (концы бедра x (½ пролета + ½ стропила) = — (2 x () = 1569 Стропила 90 x 450 c to c Бедренные стропила 140 x 35 конек 140 x 35 Определите длину осевой линии Основной пролет общих стропил = 1103 Малый пролет обычных стропил = 745 Подъем основной крыши = 466 Подъем малой крыши = 315 Основной пролет в бедрах = 1.489 Малый размах длины бедра = 0,897 Большой размах подъема бедра = 466 Малый размах подъема бедра = 315 Укорочение крипера = 497 Большой размах гребня

23

План сломанной вальмовой крыши
Шаг кровли = 25 ° Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Определить длину осевой линии Общий основной пролет стропил = 1103 Общий пролет стропил = 745 Подъем основной крыши = 466 подъем Малая крыша = 315 Длина бедра, большой пролет = 1.489 Малый размах длины бедра = 0,897 Большой размах подъема бедра = 466 Малый размах подъема бедра = 315 Укорочение крипера = 497 Большой размах гребня = 1569

24

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Так как оба пролета имеют одинаковый шаг, они АНАЛОГИЧНЫ, поэтому укорочение ползучести одинаково для обоих пролетов. Определить осевую линию. Длина основного пролета общих стропил = 1103 малых пролетов общих стропил = 745 подъемов основной крыши = 466 подъемов малой крыши = 315 основных пролетов длины вальмы = 1.489 Малый размах длины бедра = 0,897 Большой размах подъема бедра = 466 Малый размах подъема бедра = 315 Укорочение крипера = 497

25

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Стропила 90 x 450 c — c Вальмовые стропила 140 x 35 Конек 140 x 35 Таким образом, элементы кровли, на которые мы ранее смотрели, определяются таким же образом. = 1103 Обычный малый пролет стропил = 745 Подъем основной крыши = 466 Подъем малой крыши = 315 Основной пролет в бедрах = 1.489 Малый размах длины бедра = 0,897 Большой размах подъема бедра = 466 Малый размах подъема бедра = 315 Укорочение крипера = 497

26 год

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину в плане первого стропила от 90 x 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Деформированные центрирующие стропила

27

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину плана первого стропила 90 x 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Определить искореженное центрирующее стропило Расстояние между малым коньком Пролет и поврежденная центрирующая стропила = разница между двумя половинными пролетами = 325

28 год

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину плана сначала стропила от 90 x 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Определить поврежденное центрирующее стропило Мы напоминаем, что все бедра и впадины рассекают углы пополам.В этом здании это означает, что они находятся под углом 45⁰.

29

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину плана сначала стропила от 90 x 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Определить поврежденное центрирующее стропило Мы напоминаем, что все бедра и впадины рассекают углы пополам. В этом здании это означает, что они находятся под углом 45⁰. Следовательно, место пересечения перелома бедра с малым размахом гребня должно быть на расстоянии 325 мм от центральной линии большого размаха гребня.

30

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину плана сначала стропила от 90 x 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Определить искореженные центрирующие стропила Поскольку долина под углом 45 ° пересечение с долиной должно составлять еще 325 мм.

31 год

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину в плане первого стропила от 90 x 450 c до c Набедренные стропила 140 x 35 Коньк 140 x 35 Определить осевую линию плана центрирующего стропила с повреждениями = 2 x (Большая половина размаха — Малая половина размаха) 2 x (1000 — 675)

32

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Для разработки других элементов кровли нам необходимо определить длину в плане первого стропила от 90 x 450 c до c Набедренные стропила 140 x 35 Коньк 140 x 35 Определить осевую линию плана центрирующего стропила с повреждениями = 2 x (Большая половина размаха — Малая половина размаха) 2 x (1000 — 675) = 650

33

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Развить истинную длину искореженного центрирующего стропила 90 x 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Длина центральной линии в плане = 650 мм Вычесть ½ толщины конька = 17.5 мм вычет / добавление коррекции длинной точки

34

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Развить истинную длину искореженного центрирующего стропила 90 x 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 Длина центральной линии в плане = 650 мм Вычет ½ толщины конька = 17,5 мм Вычет / Добавьте поправку на длинную точку ½ бедра x 1,414

35 год

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Развить истинную длину искореженного центрирующего стропила 90 x 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Длина центральной линии в плане = 650 мм Вычесть ½ толщины конька = 17.5 мм вычесть / прибавить поправку на длинную точку вычесть ½ бедра x = 25 мм прибавить ½ толщины стропила =

36

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Развить истинную длину искореженных центрирующих стропил 90 x 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 Длина центральной линии в плане = 650 мм Вычет ½ толщины конька = 17,5 мм Вычет / Добавьте поправку на длинную точку, уменьшите ½ бедра x = 25 мм. Добавьте ½ толщины стропила = 17.5 Истинная длина = 650 — 17,5 — Cos 25

37

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Развить истинную длину искореженных центрирующих стропил 90 x 450 c to c Набедренные стропила 140 x 35 Конек 140 x 35 Длина центральной линии в плане = 650 мм Вычет ½ толщины конька = 17,5 мм Вычет / Добавить поправку на длинную точку Вычесть ½ бедра x = 25 мм Добавить ½ толщины стропила = 17,5 Коррекция длинной точки = -7,5 мм Истинная длина = 650 — 17.5 — Cos 25 Истинная длина = = от 690 мм до Long Pt (красный) Cos 25

38

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Отрез по отвесу для искалеченных центрирующих стропил 90 x 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Деформированные центрирующие стропила находятся в той же плоскости, что и обычные стропила, поэтому они должны быть на том же шаге, что и обычные стропила, поэтому на обоих концах должны быть одинаковые отрезки.

39

План сломанной вальмовой крыши
Угол наклона крыши = скос кромки 25⁰ для поврежденных центрирующих стропил 90 x 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Какой треугольник образует скос?

40

Разметка сломанной вальмовой крыши
Шаг кровли = скос кромки 25⁰ для поврежденных центрирующих стропил 90 x 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Какой треугольник образует скос

41 год

Простая разработка скоса
По сравнению с предыдущим отвесом Скос на уровне стропил Скос на кромке стропила Скос на опускной кромке Скос по отвесу Скос по отвесу на уровне бедра Скос на тазобедренном крае Скос на тазобедренном торце Скос на обрешетку

42

План сломанной вальмовой крыши
Шаг кровли = 25⁰ скос кромки для поврежденных центрирующих стропил 90 x 450 c до c Набедренные стропила 140 x 35 Конек 140 x 35 скос кромки для поврежденной центровки Стропила — CREEPER EDGE BEVEL То же самое для Valley Creepers Искалеченные лианы

43 год

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Стропила 90 x 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Скошенная кромка для искалеченной центрирующей стропила — это скос CREEPER EDGE. То же самое для Valley Creepers. что все скосы прогона такие же, как и бедра

44 год

План сломанной вальмовой крыши
Шаг кровли = 25⁰ У каждого стропила Valley Creeper должен быть противостоящий стропила 90 x 450 c — c Набедренные стропила 140 x 35 Коньк 140 x 35

45

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Каждый Valley Creeper должен иметь противоположный стропила 90 x 450 c to c Бедренные стропила 140 x 35 Коньк 140 x 35

46

План сломанной вальмовой крыши
Шаг кровли = 25⁰ У каждого стропила Valley Creeper должен быть противостоящий стропила 90 x 450 c — c Набедренные стропила 140 x 35 Коньк 140 x 35

47

План сломанной вальмовой крыши
Шаг кровли = 25⁰ У каждого ползуна долины должен быть противостоящий стропила 90 x 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Из предыдущих расчетов мы определили следующее

48

План сломанной вальмовой крыши
Шаг кровли = 25⁰ У каждого ползуна долины должен быть противостоящий стропила 90 x 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Длина центральной линии такая же, как расстояние от точки сбора

49

План сломанной вальмовой крыши
Шаг крыши = 25⁰ У каждого стропила долины должен быть противостоящий стропила 90 x 450 c to c Бедренные стропила 140 x 35 Конек 140 x 35 Для определения истинной длины Длинная Pt Длина центральной линии 325 Вычитайте ½ конька + / — Коррекция длинной точки TL = 300 / cos 25 =

50

План сломанной вальмовой крыши
Шаг кровли = 25⁰ У каждого стропила долины должен быть противоположный стропила 90 x 450 c to c Бедренные стропила 140 x 35 Конек 140 x 35 Для определения истинной длины Длинная Pt Длина центральной линии 325 Вычтите ½ конька + / — Коррекция длинной точки TL = 300 / cos 25 = (КРАСНЫЙ) ПРИМЕЧАНИЕ — Коррекция длинной точки будет такой же, если долина и стропила имеют одинаковую толщину.

51

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Определить длину по средней линии Стропило сломанного бедра 90 x 450 c — c Бедренные стропила 140 x 35 Коньк 140 x 35

52

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Определить длину по средней линии Стропило сломанного бедра 90 x 450 c — c Бедренные стропила 140 x 35 Коньк 140 x 35

53

План разбитой вальмовой крыши
Уклон крыши = 25⁰ разбег по бедрам 325 x = 460 Стропила 90 x 450 c to c Вальмовые стропила 140 x 35 Коньк 140 x 35

54

План разбитой вальмовой крыши
Шаг крыши = 25⁰ Подъем будет разницей между каждым пролетом Бег в бедре = 460 Подъем основной крыши = 466 Подъем малая крыша = 315 = 151

55

Планировка сломанной вальмовой крыши
Уклон крыши = 25⁰ Подъем будет разницей между каждым пролетом. Бег от бедра = 460 Подъем основной крыши = 466 Подъем малая крыша = 315 = 151 Сломанное бедро = √ (460² + 151²) =

56

План сломанной вальмовой крыши
Шаг крыши = 25⁰ Подъем будет разницей между каждым пролетом. Бег от бедра = 460 Подъем основной крыши = 466 Подъем малая крыша = 315 = 151 Сломанное бедро = √ (460² + 151²) = 484 Шаг = Тан-1 (151/460) = Тан-1 (0.328) = 18,17⁰

57 год

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Определить истинную длину Стропила сломанной вальмы 90 x 450 c-c до c Набедренные стропила 140 x 35 Коньк 140 x 35

58

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Определите истинную длину Стропила сломанного бедра 90 x 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35 Планируемая длина центральной линии =

59

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Определите истинную длину Стропила сломанного бедра 90 x 450 c — c Тазобедренные стропила 140 x 35 Конек 140 x 35 Планируемая длина центральной линии = 460 Вычитаемое уменьшение бедра = ½ конца кроны x 1.414 ½ толщины бедра

60

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Определить истинную длину Стропила сломанного бедра 90 x 450 c — c Бедренные стропила 140 x 35 Конек 140 x 35 Плановая длина центральной линии = 460 Вычитаемое уменьшение бедра = -42

61

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Определить истинную длину Стропила с переломом бедра 90 x 450 c to c Бедренные стропила 140 x 35 Конек 140 x 35 Длина центральной линии в плане = 460 Уменьшение уменьшения бедра = -42 вычет / добавление Точечная коррекция = меньше ½ гребня x = — 25 добавить ½ толщины бедра = +17.5 = -7,5

62

План сломанной вальмовой крыши
Шаг кровли = 25⁰ Определить истинную длину Стропила с переломом бедра 90 x 450 c to c Бедренные стропила 140 x 35 Конек 140 x 35 Длина центральной линии в плане = 460 Уменьшение уменьшения бедра = -42 вычет / добавление Точечная коррекция = меньше ½ гребня x = — 25 добавить ½ толщины бедра = +17,5 = -7,5 Истинный ход = — 7,5 = 411,5

63

План сломанной вальмовой крыши
Шаг крыши = 25⁰ шаг вальмы 18.17⁰ Определите истинную длину стропила с переломом тазобедренного сустава 90 x 450 c — c Стропила бедра 140 x 35 Конек 140 x 35 Длина центральной линии в плане = 460 Уменьшение уменьшения бедра = -42 вычет / добавление поправки на удлинение = меньше ½ гребня x = — 25 прибавить ½ Толщина бедра = +17,5 = -7,5 True Run = — 7,5 = 411,5 True Length Long Point = 411,5 / Cos 18,17 = 433 мм

64

План сломанной вальмовой крыши
Угол наклона крыши = 25 ° Срез по отвесу такой же, как у бедра Скошки кромок такие же, как у бедренного стропила 90 x 450 c — c Набедренные стропила 140 x 35 Конек 140 x 35

65

План сломанной вальмовой крыши
Уклон кровли = 25⁰ С более сложной крышей.Важно спланировать и установить основной каркас крыши. Стропила 90 x 450 c to c Бедренные стропила 140 x 35 Коньяк 140 x 35

Вальмовые крыши — Шатровые крыши — Затраты на установку

Что такое шатровая крыша?

Выбирая каркас и конструкцию для установки новой крыши, вы, скорее всего, будете выбирать между новой вальмовой крышей или двускатной крышей для вашего дома. Вальмовые крыши являются одними из самых популярных в США из-за их чистых, современных дизайнерских линий и невероятной прочности.Вальмовая крыша имеет скаты со всех четырех сторон. Все стороны имеют одинаковую длину и сходятся наверху, образуя гребень. «Вальм» — это область, где одна часть крыши встречается с другой. Шатровые крыши идеальны в ветреных и заснеженных районах, так как наклон крыши позволяет снегу легко соскальзывать и предотвращает стоячую воду, которая может вызвать обрушение крыши. Есть много типов черепицы, которые могут быть построены в этом типе конструкции крыши вальмовой крыши.

Вальмовая крыша и двускатная крыша

Основное различие между вальмовой крышей и двускатной крышей будет заключаться в общем дизайне и функциональности каждой.Шатровые крыши имеют стиль, при котором все стороны крыши наклонены вниз над стенами вашего дома. У двускатных крыш есть две стороны или пики, которые наклонены вниз к вашему дому.

Обратитесь к подрядчикам

Стоимость вальмовой крыши

Средняя цена на монтаж шатровой крыши составляет , где-то от $ 20,00 до $ 50,000 $ в зависимости от уклона, уклона и размера вашей крыши, а также используемого кровельного материала. Вы можете рассчитывать заплатить от 8 до 12 долларов за кв.футов или от 80 до 120 долларов за квадрат , установленный в одноэтажном доме стандартного размера. Шатровые крыши дороже обрамлять, чем двускатные. Получите смету расходов на кровлю от местных подрядчиков ниже.

Вальмовые крыши дороже в строительстве, чем двускатные, потому что это более сложная конструкция, требующая большего количества строительных материалов, включая сложную систему ферм или стропил. Тем не менее, вы ощутите некоторую экономию, поскольку каркас для дома с шатровой крышей намного проще из-за того, что все внешние стены имеют одинаковую высоту.

Преимущества скатной крыши

При сильном ветре наклон шатровой крыши задерживает ветер, поскольку он должен подниматься и перебираться через крышу, уменьшая его влияние. Шатровые крыши дают строителям возможность включить в свой дом такие элементы дизайна премиум-класса, как сводчатые потолки. Они обеспечивают отличную вентиляцию во всем доме и дают домовладельцам возможность сделать простые дополнения, такие как воронье гнездо или слуховое окно. Еще одним преимуществом вальмовых крыш является то, что они имеют одинаковую облицовку со всех четырех сторон, поэтому водосточные желоба можно легко установить по всему дому.Благодаря водосточным желобам сайдинг надежно защищен от повреждений водой, а ваш подвал и имущество надежно защищены от затопления.

Вальмовую крышу можно узнать по отсутствию вертикальных сторон или «фронтонов». Вальмовые крыши почти всегда имеют одинаковый уклон или наклон, что делает их симметричными относительно осевых линий. Степень наклона или наклона называется «скосом» бедра. Вальмовые крыши бывают самых разных стилей. Если верх вашего дома выглядит как пирамида, вероятно, у него квадратная вальмовая крыша.Если это похоже на пирамиду с длинным гребнем на вершине, это, вероятно, прямоугольная вальмовая крыша. Шатровые и мансардные крыши также являются вариантами вальмовых крыш. Вальмовые крыши можно построить практически из любого кровельного материала, например из черепицы, металла или черепицы. Они часто используются в современной архитектуре, особенно в бунгало, домах на ранчо и в коттеджах. Вальмовые крыши являются одними из самых прочных в конструктивном отношении из всех конструкций крыш. Всегда разумно поговорить с ближайшими к вам подрядчиками, чтобы узнать приблизительную стоимость и несколько советов о том, является ли шатровая крыша вашим лучшим вариантом установки крыши.


Двускатная крыша

Двускатные крыши — это остроконечные крыши с треугольным каркасом, они просты в строительстве и обычно дешевле, чем более сложные стили кровельных каркасов. Двускатные крыши более подвержены повреждениям в очень ветреных районах или в климатических условиях, которые часто подвергаются ураганам, например, во Флориде или других прибрежных районах. Двускатные крыши легко отражают непогоду, такую ​​как дождь или снег, предлагают место для сводчатых потолков, дополнительное чердак и домашнюю вентиляцию.

Обратитесь к подрядчикам

Типы двускатных крыш

Существует несколько типов двускатных крыш на выбор, как показано в таблице ниже. Двускатные крыши бывают 5 стилей каркаса, а именно: коробчатый двускатный, поперечно-двускатный, голландский двускатный, двускатный, двускатный и открытый двускатный (один из наиболее распространенных типов двускатной крыши).

Конструкция скатной крыши

Правильная конструкция и техническое обслуживание необходимы, чтобы мелкие проблемы не превратились в серьезные.Например, вальмовые крыши имеют больше швов, чем двускатные, что облегчает образование утечек воды, если крыша не установлена ​​должным образом.

Одна жалоба на шатровые крыши заключается в том, что они оставляют мало места на чердаке. Однако важно отметить, что вы можете потерять на чердаке, вы получите усиленную вентиляцию для вашего дома, а также вертикальное пространство для таких элементов дизайна премиум-класса, как сводчатые потолки или простых дополнений, таких как воронье гнездо, которые могут дать вашему дому еще одна уникальная особенность дизайна.

Вальмовая крыша | СТРОЙКА

Вальмовая крыша опускается до краев дома со всех сторон.

Что такое вальмовая крыша?

Вальмовая (или вальмовая) крыша — это такая крыша, которая соединяется со всеми стенами, с которыми она соединяется горизонтальным соединением. В прямоугольном здании, вероятно, каждая из четырех сторон вальмовой крыши будет иметь одинаковый уклон, что делает крышу симметричной структурой.

Вальмовая крыша также имеет карниз (т. Е. Крыша чрезмерно выступает за стены), а поскольку фасадная панель находится на высоте одного уровня, водосточные желоба проходят непрерывным отрезком вокруг всей конструкции.Вальмовая крыша квадратного здания будет напоминать пирамиду, тогда как в прямоугольном здании различные части встречаются в виде гребня на вершине крыши.

Почему вальмовые крыши популярны?

Вальмовые крыши очень популярны в Австралии. Распространенной альтернативой вальмовой крыши является двускатная крыша, которая, как правило, дешевле и проще в строительстве. Вальмовая крыша, однако, имеет три элемента, которые делают этот стиль фаворитом австралийцев:

  • Карниз — Глубокий карниз шатровой крыши может помочь затенять окна (и, следовательно, интерьер) от сильного австралийского солнечного света.Это улучшает пассивное охлаждение и снижает счета за электроэнергию и энергопотребление.
  • Strength — Типичный наклон вальмовой крыши также лучше противостоит сильным ветрам, чем крыши других типов, что делает ее идеальной для многих регионов Австралии, подверженных сильным ветрам и циклонам. По этой причине вальмовые крыши могут быть более прочными, чем крыши других типов.
  • Style — Вальмовые крыши имеют прочный, тяжелый внешний вид, который нравится многим австралийским строителям и покупателям жилья.

Какие бывают виды вальмовых крыш?

Существует множество различных вариаций основного дизайна «вальмовой крыши», которые в основном подходят для разных стилей дома. Ниже приведены несколько наиболее распространенных:

  • Вальмовая крыша — Вальмовая и выемчатая крыша встречается на зданиях, которые (например) имеют L-образную форму, а не идеально прямоугольную или квадратную. Вальмы и впадины на вальмовой и впадинной крыше описывают точки, где встречаются разные части крыши.
  • Сломанная вальмовая и впадинная крыша — Сломанная вальмовая и впадинная крыша — это то же самое, что и вальмовая и впадинная крыша, за исключением того, что крыша неровная — некоторые выступы и выступы выше других.
  • Belcote — К четырехскатной крыше belcote пристроена веранда, которая проходит по всему периметру.

Из чего можно сделать вальмовые крыши?

Вальмовые крыши обычно делают из металла (в Австралии обычно из стали), терракотовой или бетонной черепицы.Могут использоваться и другие материалы, но они наиболее популярны.

Преимущества

  • Тенистые карнизы помогают сохранять прохладу в доме
  • Прочный и прочный
  • Популярный стиль помогает перепродаже

Недостатки

  • Форма съедает чердак / чердак
  • Может выглядеть коренастым
  • Возможны утечки, когда вода и листья скапливаются в долинах

Калькулятор каркаса вальмовой крыши

Калькулятор: Обустройство дома — Ремонт — Ремонт — Строительство — Ремесло — Шаблоны

Новое
→ Калькулятор обшивки — Расстояние между панелями и стойками с масштабными диаграммами.Дюйм | Метрическая

Калькулятор каркаса вальмовой крыши — с шаблонами для резки угла стропил и планами расположения — дюймы

Схема калькулятора каркаса вальмовой крыши
в натуральную величину

Детали соединения стропил

Каркас вальмовой крыши — схема соединения от бедра к общему краю

Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 1

С квадратной крышей гребень становится квадратным центральным элементом (шкворнем) с длинами сторон, равными толщине обычных стропил.

Чтобы удалить эту центральную часть конька, вы можете удлинить 2 (только) противостоящих общих стропила на и соединить их вершины вместе в центре.

Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 2

Для получения хорошей прямой фасции добавьте дополнительный дюйм или 2 к хвостовикам всех ваших стропил (общая длина).После того, как они подняты, вы можете провести линию, чтобы разметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать деформацию гребня или ошибки маркировки, обрезки и исправления.

2-х концевые стропила King Common немного отличаются по длине от других Commons, потому что толщина гребня и стропила не одинакова.

Если толщина конька и общих стропил идентичны, 2-х концевые общие стропила будут такими же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и разрез в соответствии с требованиями.


Разметка беговых планок до общих мест: (от нижнего конца стропил до каждой рейки) Разметка + выступление

Разметка беговых планок вверх Бедро: (от нижнего конца центра бедра до каждой рейки) Разметка + речь

Длина планки (длинная сторона планки — до центра бедер)


Спусковые измерения выполняются — И НА — от начальной точки до ближней стороны каждого стропила.
Щелкните списки для вертикального форматирования.

Бегущий хребет: отметка + речь


Длина стены: разметка + речь


Ширина стены: разметка + речь


Running Hip: Mark Out + Speech

Измерение бедер на ближней и дальней стороне каждого стропила.

Начинайте бег от бедра с верхнего края бокового разреза бедра (после разреза), а не конечной точки — см. Детали бедра ниже.

Схема расстановки стропильных стен вальмовой крыши

Отметьте, отрежьте (и проверьте соответствие) 1 Обычный и 1 Бедренный, затем используйте в качестве выкройки, чтобы отметить и отрезать остальные.

Схема общих стропил с полными размерами

Схема стропила бедра с полными размерами

Положите устройство на наклон и нажмите «Начать измерение», чтобы напрямую измерить шаг.Нажмите Stop + Calculate, чтобы зафиксировать текущий угол наклона и рассчитать крышу.
Нажмите «Речь», чтобы постоянно говорить под определенным углом.

Щелкните левой кнопкой мыши, отпустите, затем перетащите, чтобы измерить масштаб на диаграмме ниже — Увеличьте масштаб диаграммы для более точных измерений.

Угол крыши
Свес
Масштаб


Каркас вальмовой крыши — схема секций крыши

Детальная схема Hip Rafter Детальная схема Jack Rafter — правая сторона
Чтобы разметить и вырезать отвесные и боковые разрезы с помощью циркулярной пилы — Распечатайте бумажный шаблон (простой + точный) ИЛИ:

1: Отметьте крайнюю линию угла отвеса (назад от квадрата) с обеих сторон бедра.Это заостренный конец. (Пока не вырезайте)

2: Отмерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно разрезать)

3: Установите угол наклона полотна циркулярной пилы на 45 °, отрежьте одну сторону по второй линии, наклонив полотно к острому концу, затем переверните и обрежьте другую сторону таким же образом.


Схема снятия фаски стропила бедра

Распечатайте и вырежьте полноразмерные бумажные шаблоны — согните дерево, чтобы отметить и вырезать углы (легко)

Полномасштабный шаблон для резки Hip Rafter Шаблон для полномасштабной резки Jack Rafter Шаблон для полномасштабной резки Common Rafter


Угол обшивки слоёв и отступ среза

Обе ориентации листов ↔ ↕

1138.93 фут² = 35,6 листов +
5% 10% 15% отходы = 40 листов

листов с округлением до следующего полного листа

Калькулятор обрезки бедра

Диаграмма угла среза ската вальмовой крыши


Крыши крыльца

Для пристройки крыльца вальмовой крыши к стене существующего здания вы можете использовать половину результатов калькулятора.Введите длину пристройки в поле «Длина стены» и удвойте ширину пристройки, затем минус Толщина выступа,
в записи «Ширина стены». (за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — Толщина конька должна быть такой же, как и у Common).

Полученная диаграмма крыши затем «разрезается пополам» по линии верхней части конька , причем нижняя половина является продолжением крыши,
с коньком и двумя торцевыми стропилами King Common, которые становятся опорными плитами, которые прикрепляются к стене существующего здания.①

Длина надстройки крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра встретятся прежде, чем достигнут стены существующего здания.
Если длина пристройки составляет половину длины пристройки, 2 бедра будут соответствовать на существующей стены, и крыша достигнет пика.
(без гребня), как половина пирамиды. ②

Если длина пристройки на меньше, чем удвоенной ширины, 2 бедра встретятся прежде, чем достигнут существующей стены, и вам понадобится выступ, выходящий из
существующая стена под углом 90 °, чтобы соединить бедра там, где они встречаются.В этом случае вы можете ввести длину пристройки в поле «Ширина стены».
и удвойте ширину пристройки к «длине стены», затем «разрежьте диаграмму пополам» по длине в центре.
(переместите или добавьте 2 общих объекта, чтобы они стали табличками для голосования на существующей стене) ③

Наверх ↑

Что-то построили с помощью наших калькуляторов?
Пожалуйста, пришлите фотографии!
Посмотреть примеры

Перелом тазобедренного сустава | UW Orthopaedics and Sports Medicine, Сиэтл

Переломы вертлужной впадины (тазобедренного сустава) представляют собой серьезные ортопедические травмы, обычно возникающие в результате значительной травмы.Операция при переломе вертлужной впадины выравнивает и стабилизирует смещенные суставные поверхности, позволяя пациенту избежать тракции и длительного постельного режима.

Характеристики перелома тазобедренного сустава

Переломы вертлужной впадины (тазобедренного сустава) могут возникать в результате падений, автомобильных аварий или других травм. Перелом вызывает боль в области бедра и невозможность ходить без посторонней помощи.

Типы

Переломы вертлужной впадины встречаются по десяти распространенным типам переломов и другим более уникальным типам.

Аналогичные условия

Травмы области бедра, такие как значительный ушиб (или «глубокий синяк»), можно спутать с переломом вертлужной впадины. Однако из-за связанной с этим тяжести боли большинство переломов вертлужной впадины не следует путать с другими состояниями.

Заболеваемость и факторы риска

Переломы вертлужной впадины — нечастые травмы. Обычно они возникают у взрослых, особенно у людей, ведущих активный образ жизни. Факторами риска перелома вертлужной впадины являются вождение автомобиля (или мотоцикла) и падение со значительной высоты.

Диагностика

Пациент обычно не может ходить на пораженной нижней конечности. Попытка движения бедра вызывает мышечный спазм и боль. Лучшими диагностическими исследованиями для подтверждения перелома вертлужной впадины являются рентгенография таза и компьютерная томография.

Лекарства

Обезболивающие (болеутоляющие) вначале несколько помогают.

Возможные преимущества хирургии перелома шейки бедра

Смещенные и нестабильные переломы вертлужной впадины можно исправить хирургическим путем во многих отношениях.Во время операции фрагменты перелома выравниваются, а затем фиксируются пластинами и винтами. Точная коррекция перелома способствует лучшему заживлению костей и хрящей, что, в свою очередь, улучшает долгосрочные результаты. Стабильность при раннем переломе обеспечивает комфортное движение бедра. Движение вертлужной впадины также улучшает заживление суставного хряща. Также пациент может вставать с постели и амбулаторно на костылях.

Несмещенные, но нестабильные переломы можно стабилизировать хирургическим путем до смещения перелома.

Рекомендуемые хирургические вмешательства

Операции с переломом вертлужной впадины (тазобедренного сустава) обычно требуют хирургического вмешательства для очистки участков перелома, выравнивания фрагментов перелома и наложения пластин и винтов для фиксации перелома.

Кому следует рассмотреть возможность операции по поводу перелома шейки бедра?

Пациентам со смещенными и / или нестабильными переломами вертлужной впадины следует настоятельно рассмотреть возможность хирургического вмешательства. Решение о хирургическом вмешательстве следует обсудить с пациентом и врачом.

Что происходит без операции?

После перелома вертлужной впадины фрагменты кости могут быть разбросаны по телу. Если для исправления этого не используется хирургическое вмешательство, эти смещенные фрагменты заживают в плохо выровненных местах. Следовательно, поверхности вертлужного хряща остаются несовместимыми, и в вертлужной впадине происходят посттравматические артритические изменения.

Хирургические варианты

При переломах вертлужной впадины существует множество вариантов хирургического вмешательства. Конкретная операция выбирается в зависимости от пациента и его конкретного перелома.Некоторые типы переломов поддаются чрескожной хирургии (небольшие раны), в то время как другие требуют открытого хирургического лечения.

Срочно

Переломы вертлужной впадины легче исправить, если операция проводится в течение первой недели после травмы. Раннее хирургическое вмешательство также позволяет избежать длительного постельного режима для пациента. Затягивание операции усложняет хирургическую тактику.

Риски

Риски, связанные с лечением переломов вертлужной впадины, многочисленны и, к сожалению, нередки.Они существуют как для хирургического, так и для нехирургического лечения и включают, среди прочего, сгустки крови из глубоких вен и пневмонию. Хирургические риски включают, помимо прочего, инфекцию раны, повреждение нерва и рубцевание.

Управление рисками

Рисками лучше всего управлять, зная об их возможности и пытаясь их предотвратить. Сгустки глубоких вен лечат антикоагулянтными (разжижающими кровь) препаратами. Инфекции требуют последующих операций по очищению раны. Опытный хирург должен уметь справиться не только с операцией, но и с ее осложнениями.

Подготовка

Пациенты проходят обследование перед операцией медицинскими анестезиологами и хирургическими консультантами по мере необходимости. Пациента информируют о его травме, вариантах лечения и рисках как консервативного, так и хирургического лечения. Образованный пациент — это подготовленный пациент.

Сроки

Операция вскоре после травмы позволяет наилучшим образом лечить перелом и пациента. Ожидание более одной недели затрудняет операцию как для пациента, так и для хирурга.

Хирургическая бригада

Операция на вертлужной впадине (тазобедренном суставе) лучше всего выполняется опытным хирургом тазобедренного сустава. Если хирург опытен, более вероятно, что перелом заживает хорошо. Более того, операция на вертлужной впадине, выполненная опытным хирургом, скорее всего, будет иметь меньше осложнений. Многие факторы влияют на конечный результат; Но ни для кого не секрет, что опытный хирург — это отличный старт на пути к хорошему результату.

Переломы вертлужной впадины — необычные и сложные ортопедические травмы.В большинстве городских травматологических центров есть один или два хирурга-ортопеда-травматолога, которых называют «бригадой по лечению таза и вертлужной впадины». Эти люди проявляют особый интерес к таким травмам и оказывают помощь пациентам с переломами вертлужной впадины и тазового кольца. Операции проводятся в больнице травматологического центра.

Технические характеристики

В ходе операции выявляется перелом вертлужной впадины (тазобедренного сустава) с помощью хирургических ран. Фрагменты перелома очищаются и переломы выравниваются.Далее места перелома стабилизируют винтами и пластинами.

Анестетик

Общая анестезия рекомендуется большинству пациентов, перенесших операцию по поводу перелома вертлужной впадины.

Длина операции перелома шейки бедра

Продолжительность операции зависит от сложности перелома. Обычно требуется от 3 до 6 часов. Сложные переломы могут занять гораздо больше времени.

Обезболивание и обезболивание

Операция при переломе вертлужной впадины (тазобедренного сустава) стабилизирует ранее смещенные и нестабильные фрагменты перелома.Операция уменьшает боль при переломах. Хирургические раны болезненны и требуют лечения.

Использование лекарств

Вначале анальгетики (обезболивающие) вводятся внутривенно (непосредственно в кровоток). По мере того, как пациенты начинают чувствовать меньшую боль, их переводят на прием пероральных (пероральных) анальгетиков, а затем при необходимости принимают другие менее вызывающие привыкание лекарства.

Эффективность лекарств

Обезболивающее средство обеспечивает комфорт, облегчающий раннюю реабилитацию.

Важные побочные эффекты

Наркотические анальгетики потенциально вызывают привыкание и могут вызывать различные побочные эффекты.

Выздоровление и реабилитация в больнице

Период восстановления включает три отдельных трехмесячных периода. В течение первых шести недель после операции деятельность строго ограничена. Более агрессивный диапазон движений и укрепляющие упражнения начинаются во второй шестинедельный период. После этого увеличиваются усилия по укреплению кондиционирования и гибкости.

Выписка из больницы

Пациенты без других осложнений выписываются после восстановления нормальной функции кишечника и мочевого пузыря, чувствуют себя комфортно при приеме пероральных анальгетиков, а физиотерапевт одобряет усилия пациента по реабилитации.

Большинство пациентов после операции могут ходить, используя костыли, чтобы защитить реконструкцию вертлужной впадины. Некоторые требуют ограничения движений бедра в соответствии с конкретными типами переломов.

Помощь при выздоровлении

Амбулаторных пациентов с костылями можно выписывать домой.Пациентам с многочисленными травмами конечностей могут потребоваться услуги реабилитационного центра.

Физиотерапия

Сначала физиотерапевт контролирует изометрические упражнения и упражнения с мягким диапазоном движений. Через 6 недель движения бедра и укрепляющая активность увеличиваются. Ограничения по весу ослабляются по мере достижения силы бедер. Некоторым пациентам могут быть полезны водные программы.

Можно ли пройти реабилитацию дома?

После того, как пациента проинформируют о его / ее конкретной реабилитации, он может начать домашнюю программу упражнений.

Риски

Несоблюдение предписанной программы реабилитации может иметь катастрофические последствия, такие как нарушение фиксации и другие.

Срок реабилитации

После заживления перелома рекомендуется выполнять домашние упражнения на всю жизнь.

Возвращение к обычной повседневной деятельности

Пациенты возвращаются к своим обычным повседневным делам в зависимости от их травм и активности. Сидячие рабочие обычно могут вернуться к работе гораздо раньше, чем тяжелые.

Долгосрочные ограничения пациента

После операции на вертлужной впадине не рекомендуется выполнять высокоэффективные нагрузки, чтобы защитить тазобедренный сустав. Большинство пациентов делают все, что позволяют их комфорт и функциональность.

Краткое изложение операции по поводу перелома шейки бедра при переломе шейки бедра

Переломы вертлужной впадины (тазобедренного сустава) — необычные и сложные ортопедические травмы. Пациентам со смещенными и / или нестабильными переломами вертлужной впадины проводится хирургическое вмешательство для выравнивания и стабилизации суставных поверхностей.Раннее оперативное вмешательство опытной бригады вертлужной впадины улучшает результаты лечения пациентов.

Вальмовая и Вальмовая крыша

Рис. 79. — План Вальмовой и Вальмовой крыши.

На рис. 79 изображен план вальмовой кровли. Эту форму крыши часто называют ломаной вальмой и впадиной, потому что основные вальмы пересекаются общими стропилами фронтонов с одной стороны и стропилами долины с другой. Это разрывает линию бедра, отсюда и происхождение термина «сломанная спина».На рис. 79 пусть A B, B C, D E и E F представляют линию и бег четырех основных бедер. Видно, что C B — единственная линия бедра, которая не прерывается обычным стропилом или домкратом с фронтонов. Основная линия бедра AB разорвана в точке H общим стропилом на переднем фронтоне, который присоединяется к нему, как показано пунктирной линией G H. Если бы A был нижним концом бедра, это привело бы к появлению нескольких общих стропил слева. сторона переднего фронтона должна быть разрезана пополам, что приведет к увеличению количества домкратов и работы, ослабив при этом общую конструкцию крыши.В кадрировании бедро должно упираться в гребень переднего фронтона в точке H. Линия бедра DE прерывается в точке I домкратом на левом фронтоне, показанном пунктирной линией IJ. В кадре бедро должно упираться в гребень. левого фронтона в точке I. Линия бедра FE разорвана в точке K пересечением стропил ендовы L K. Для научной работы по обрамлению ендовы стропила ab на передней стороне правого фронтона должна доходить до конька задней части. фронтона, так как это ближайшее место опоры, и бедренный стропила EF должна останавливаться в точке c против впадины a b.Линия B C — это спуск единственного вальмового стропила, образующего непрерывную линию.

От B проложите квадрат вниз по высоте бедра до M и соедините M с C на длину стропила бедра. Фаска, установленная на M, даст нижнюю фаску, а на C — нижнюю. Метод определения длины тазобедренных стропил, которые называются изломами, будет ясно проиллюстрирован на других диаграммах.

Однако перед тем, как продолжить, следует напомнить читателю о том факте, что на полускатных крышах длина вальмы или впадины равна длине соответствующего общего стропила, поэтому пунктирная линия DI показывает длину общего стропила. стропила на левом фронтоне для полукатной кровли.Если бы крыша была с другим уклоном, например, в одну треть, то длину общего стропила для этого фронтона можно было бы показать, начав с разбега и подъема, как указано de J.

Рис. 80.- Фронтальный фасад плана крыши показан на рис. 79.

Аналогичным образом действуйте с фронтоном, а также с основными общими стропилами. К счастью, всегда есть простой способ выполнить работу, и теперь мы перейдем к методу, который упрощает все конструкции крыши. Обращаясь к рис. 80, сначала нарисуйте горизонтальную линию A B, представляющую переднюю пластину, и отметьте на этой линии расположение или начальные точки всех бедер и фронтонов, показанных на передней части плана как C D E.Теперь C E представляет собой начальные точки двух основных бедер, а также пролет здания, имеющего самое длинное общее стропило, F — центр пролета. От F отложите длину обычного стропила перпендикулярно, как показано пунктирной линией F G. Соедините G с C и E на длину и положение основных бедер. Отметьте длину общего стропила на правом фронтоне B H и проведите линию конька H I; тогда I E — длина и положение стропил правого фронтона. На левом фронтоне A J обозначьте длину общего стропила и проведите линию конька J K; тогда K C — длина и положение левого фронтона.Соедините K D для фронтона ендовы. Разместите и нарисуйте стропила, как показано, что даст длину и разрез каждого домкрата на переднем фасаде, включая те, которые отрезаются от сломанного бедра KG до впадины K D. Линия KG также является длиной сломанного бедра, который упирается в гребень левого фронтона. Фаска, установленная под любым углом, где домкраты соединяются с бедром или впадиной, даст фаску на спине. Отвес такой же, как и у обычного стропила. C L показывает длину общего стропила переднего фронтона.

На рис. 81 показан правый подъем плана крыши, AB представляет длину линии плиты, CDEF — начальные точки бедер и впадин на правой стороне плана, а C и F — начальные точки основные бедра. От C и F отметьте прогон основного общего стропила как CN и F O. От N и O отложите длину основного общего стропила, как показано пунктирными линиями NG и O P. Соедините G и P, которые конек основной крыши. Соедините G C и F P для основных бедер.Отметьте длину общего стропила на заднем фронтоне BH и проведите линию конька H I. Отложите длину общего стропила на переднем фронтоне AJ и проведите линию конька J K. Из центра набора правого фронтона. от длины общего стропила, как показано пунктирной линией L M. Проведите впадину от D через точку M, продолжая ее до линии конька или заднего фронтона, который является ближайшим местом опоры. Тогда D R — длина стропила ендовы лицевой стороны правого фронтона.Соедините M E для впадины на задней стороне правого фронтона. C G — это основное бедро во всю длину.

Рис. 81. — Правый подъем плана крыши, показанный на рис. 79.

CK — это передняя двускатная впадина, домкраты срезаны от линии конька JK до впадины CK, а также от плиты CD к главной бедра CG и от гребня GP до впадины D M. Основная PF бедра сломана в точке I, но доходит до стропила DR впадины для надлежащего места опоры. Домкраты разрезаются от линии гребня I H и линии впадины M R до впадины M E, как показано.Пунктирная часть линии бедра P F показывает, что если бы бедро было поставлено на полную длину, потребовалось бы разрезать два общих стропила и два домкрата на заднем фронтоне, что потребовало бы дополнительной работы и могло бы ослабить крышу. Таким образом, длина каждого стропила на правом фасаде плана показана, и поскольку скосы такие же, как показано на фиг. 79 и 80 дальнейшее объяснение не требуется.

Все о вашей вальмовой крыше

Есть много способов, которыми вы можете работать, чтобы обезопасить свою семью в своем доме.Вы запираете двери на ночь, устанавливаете фонари и камеры, исследуете районы и школы, прежде чем переехать. Все это — фантастические способы защитить вашу семью от вреда, но есть большой аспект защиты дома, который часто упускается из виду, — крыши. Ваша крыша является одним из самых больших защитников вашего дома, защищая вас от дождя, ветра, мусора, некомфортных температур и уличных тварей. Без крыши нет дома.

Несмотря на важность крыш, многие люди мало о них знают.А поскольку они являются обычным явлением, о крышах часто забывают или забывают, пока что-то не пойдет не так. Однако важно знать, какой у вас стиль крыши, его преимущества и недостатки, а также какой стиль следует искать при покупке нового дома. Вальмовые крыши — это основная категория стилей кровли, и полезно знать о них немного больше.

Что такое вальмовая крыша?

Вальмовые крыши по-разному отличаются от других крыш. В первую очередь, они классифицируются по тому, что они включают четыре склона, по одному с каждой стороны дома.Эти четыре ската встречаются в верхней части дома, образуя угол, идущий вдоль центра крыши. Этот угол называется вальмовой, отсюда и название вальмовой крыши. Этот стиль был популяризирован в американских домах 1700-х годов и вновь стал популярным в 1950-х годах. Шатровые крыши отличаются своими четырьмя скатами, и в большинстве вариантов стиля отсутствуют вертикальные скаты или фронтоны на концах. Эти крыши обычно имеют прямоугольную форму и встречаются в домах, соответствующих этой форме. Одно из популярных применений вальмовых крыш происходит в домах в стиле ранчо.

Виды вальмовых крыш

Под шатровой крышей можно выделить несколько разновидностей или типов, которые с годами приобрели популярность. Вот лишь несколько вариантов, которые вы можете найти:

  • Голландское двускатное бедро. У этого стиля есть основное бедро, но также есть несколько меньших бедер из слуховых окон, или окон, установленных на крыше.
  • Пирамида вальмовая крыша. Эта крыша аналогична стандартной вальмовой крыше. Однако все стороны равны по длине.Это создает более типичную форму пирамиды, чем прямоугольную пирамиду, которая более обычна для стиля вальмовой крыши.
  • Jerkinhead или Half Hip. У этого стиля две стороны длиннее двух других. Две более длинные стороны могут иметь на конце дополнительные откосы или фронтоны, в зависимости от стиля. Короткие стороны создают домашний карниз, который отлично подходит для окон или дополнительных половин дома.

Они могут казаться похожими, но они определенно разные.Каждый из этих стилей индивидуален и может подходить или не соответствовать вашему желаемому домашнему стилю. Также важно учитывать структуру вашего дома, местные погодные условия и цены на желаемый стиль крыши, прежде чем принимать какие-либо решения.

Преимущества шатровой кровли

Как и у крыши любого стиля, у шатровой крыши есть явные преимущества, которые делают ее отличным выбором для многих семей. Вот некоторые из основных преимуществ этого стиля:

  • Хороший дренаж. Непрерывный наклон вальмовых крыш затрудняет застревание мусора и позволяет воде беспрепятственно стекать в желоба.
  • Отлично подходит для экстремальных погодных условий. Вальмовые крыши устойчивы, что придает им невероятную устойчивость к ветру — даже при порывах урагана. Благодаря отличному дренажу из них получаются фантастические крыши и для влажного, и для снежного климата.
  • Исключительная изоляция. Вальмовые крыши помогают сохранить тепло и холод в вашем доме, в том числе в теплые летние месяцы.
  • Снижение привлекательности и стоимости при перепродаже. Поскольку вальмовые крыши надежны, просты в обслуживании и устойчивы, они очень удобны для домовладельцев, желающих продать свои дома.

Это лишь некоторые преимущества вальмовой крыши. Их долголетие в мире кровельных стилей говорит об их надежности и популярности.

Недостатки шатровой кровли

Несмотря на значительные преимущества, у шатровых крыш есть и несколько недостатков.Прежде чем выбрать стиль крыши, важно учесть все факты. Вот несколько недостатков вальмовых крыш:

  • Они склонны к утечкам. Из-за отчетливых швов на вальмовых крышах есть несколько мест, где вода может проникнуть на чердак и вызвать повреждение. Чтобы снизить этот риск, наймите квалифицированного кровельщика.
  • Они дорогие. Что касается крыш, то шатровые крыши ниже цены мансард, но выше цены фронтона. Это связано с тем, что для установки требуется квалифицированная установка, дополнительное время и специальное оборудование.

Несмотря на то, что у шатровых крыш не так много недостатков, важно учитывать их при принятии любых решений, касающихся вашего дома.

Сравнение вальмовых крыш

Важно не только понимать плюсы и минусы самих шатровых крыш, но и уметь сравнивать их с другими вариантами кровли, чтобы действительно принять лучшее решение для своей семьи. Мансардные крыши популярны, стиль эстетичен, и он включает в себя два четко выраженных ската с каждой стороны крыши.Верхний уклон обычно более пологий и ведет к крутому склону, спускающемуся по сторонам дома. Эти крыши красивы, но зачастую их трудно поддерживать, и они не выдерживают экстремальных погодных условий.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
