Крыша мансардная чертеж: чертежи стропильной системы, основы расчета, планировка, сборка

Мансардная крыша своими руками: чертежи, стропильная система

Наличие мансарды позволяет оптимизировать жилое пространство, а также позволяет придать дому более оригинальный внешний вид, уменьшая при этом расходы тепловой энергии на отопление. Если прочность фундамента рассчитана на дополнительную нагрузку, то одноэтажный дом легко можно превратить в двухуровневый. Мансардную крышу не проблематично построить своими руками, не имея особых навыков подобного строительства, если конечно, все делать по правилам, выбрав соответствующие строительные материалы.

На первом этаже окна монтируются в стенах, чего не скажешь о мансарде, так как здесь стены заменяет кровля. В таком случае, конструкция окон на этом этаже существенно отличается, поскольку такие окна должны не только пропускать достаточное количество света, но и выдерживать несколько большие нагрузки, особенно снеговые.

Содержание

• 1 Виды мансардных окон
• 2 Организация стропильной системы
  • 2.1 Угол наклона крыши
  • 2. 2 Разновидности ломаных крыш
  • 2.3 Принцип расчета ломаной крыши
• 3 Порядок постройки
  • 3.1 Первый способ
  • 3.2 Второй способ
  • 3.3 Чертежи узлов
• 4 В заключение

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

• Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
• Не усложняется поверхность крыши, так как она остается ровной.
• Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами. Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Организация стропильной системы

Самостоятельное строительство частного дома, в большинстве случаев, связано с возведением ломаной крыши, что позволяет оптимизировать внутреннее пространство под ней.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Ломаная крыша мансарды может иметь в конечном итоге достаточно интересный внешний вид, поскольку свесы допустимо опустить как можно ниже. При этом длинные свесы крыши выполняют несколько важных функций. Одна из них – это отведение воды как можно дальше от фундамента, закрывая часть стены от осадков. Несмотря на это, следует учитывать тот факт, что длинные свесы увеличивают парусность всей конструкции. В таком случае следует останавливать свой выбор на более мощных элементах конструкции крыши. В связи с этим, на этапе проектирования основной упор делается на погодные условия конкретного региона.

Угол наклона крыши

Угол наклона крыши выбирается не просто так, исходя из личных соображений. Во-первых, этот угол зависит от материала кровельного покрытия, а во-вторых, от погодных условий местности. На рисунке ниже представлен классический вариант, когда нижняя часть крыши по отношению к горизонтальной плоскости наклонена под углом в 60 градусов, а верхняя часть крыши имеет наклон порядка 30 градусов. Исходя из подобных показателей, совсем нетрудно рассчитать все элементы крыши. При этом нужно обратить внимание на то, что высота потолка в данном помещении не может быть меньше 2-х метров. Если высота потолка меньше, то подобное помещение называется чердаком. При высоте потолка больше 2-х метров, человек чувствует себя более комфортно. Учитывая данные факторы, рассчитываются все элементы конструкции.

Углы наклона в классической варианте

Классический вариант допускает, чтобы не рассчитывались нагрузки от осадков на боковые, нижние поверхности. Осадки хотя и смогут задерживаться, но только в верхней части крыши, где угол наклона меньше 45 градусов.

Наклон боковых поверхностей может находиться в пределах 45-80 градусов, при этом, чем больше этот угол, тем большей парусностью обладает конструкция. В регионах, где преобладают сильные ветры, следует делать более пологие крыши. В таком случае ветровые нагрузки не смогут оказать разрушительного воздействия на элементы крыши.

Разновидности ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Чтобы изготовить каркас ломаной крыши, потребуются строительные конструкционные элементы из сосны, не ниже 2 сорта. В зависимости от размеров крыши выбирается сечение строительных элементов. Кроме этого, необходимо учитывать характер кровельного покрытия, ветровую и снеговую нагрузки, шаг установки стропил и т.д. На этапе расчета необходимо учитывать все факторы.

Один из вариантов построения каркаса с висячими стропилами

На рисунке выше представлен чертеж каркаса, где применяются висячие стропила. Подобный вариант не может быть реализован, если основание верхнего треугольника больше 4-х с половиной метров. В таком случае устанавливаются наклонные стропила, которые должны упираться на несущую стену в центре. Короче говоря, подобная конструкция получается разделенной на 2 части.

На фото ниже представлен еще один вариант, когда боковые стропила имеют подкосы, усиливающие данную конструкцию, что позволяет конструкции выдерживать значительные нагрузки. Похожего эффекта можно добиться, если установить схватки. На рисунке они представлены еле заметными очертаниями. При этом длина боковой стропильной ноги делится на 3 и в этих местах монтируются схватки. Подобная конструкция может выдерживать значительный вес кровельного материала.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Если здание небольшое, то крыша может быть выполнена по простой схеме, как показано на фото внизу. Верхняя часть выполнена на основе 2-х висячих стропильных ног, затяжки, балок перекрытия, стоек и боковых стропильных ног.

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Мансарда Ч.1 — Расчетная схема, нагрузки, РСУ

Watch this video on YouTube

Принцип расчета ломаной крыши

Процесс постройки ломаной мансардной крыши дома, шириной не больше 7 метров, не связан с рядом трудностей. Основная задача состоит в том, чтобы размеры были взаимозависимыми от размеров используемых строительных материалов. Как правило, шаг установки стропил подгоняют под размеры утеплителя. Учитывая тот факт, что многие виды утеплителей имеют ширину порядка 60 см, а шаг между стропилами делают таким, чтобы минеральная вата плотно заполняла пространство (где-то 58см).

Ширина доски также берется с учетом толщины утеплителя. Средняя полоса характеризуется тем, что необходимо применять утеплитель, толщиной от 200 до 250 мм. Кроме этого, необходимо обеспечить зазор для вентиляции, порядка 25 мм, иначе конденсат быстро приведет в негодность всю конструкцию. Получается, что минимальная ширина элементов стропильной системы составляет порядка 230 мм, при толщине доски не меньше 50-мм. Следует отметить, что подобные расчеты больше подходят для регионов с умеренными ветровыми и снеговыми нагрузками. Другими словами, требуется доска, размерами 230х50мм, как минимум.

Если в результате расчетов оказывается, что данный вариант слишком затратный, то можно пойти по другому пути, уложив часть утеплителя вдоль стропил, а часть утеплителя – поперек, смонтировав дополнительную обрешетку. Минимальный слой базальтовой ваты составляет порядка 100мм, поэтому допустимо воспользоваться стандартной доской с размерами 150х50мм. В таком случае величина вентиляционного зазора составляет 50мм. Если позволяют средства, то можно заказать нестандартный пиломатериал, с размерами 130х50мм.

Балки и стойки допустимо смонтировать на основе бруса, размерами 80х80 или 100х100мм, если дом строится в регионе со сложными метеоусловиями.

Если требуется более точный расчет, то лучше обратиться за помощью к специалистам. Как правило, процесс расчета занимает немало времени, поскольку необходимо учитывать многие факторы, показатели которых заносятся в определенные формулы.

BC: Мансарда Ч.2 — Расчет в SCAD, подбор сечений элементов

Watch this video on YouTube

Порядок постройки

Независимо от характера крыши, устройство мауэрлата ничем не отличается от классического монтажа. Если дом из дерева, то в качестве мауэрлата используется верхний венец, который перед этим пропитывается специальными защитными составами.

Как крепить мауэрлат и стропильные ноги к нему

В наше время часто строят дома из пеноблоков. Чтобы укрепить всю конструкцию, верхняя часть стены скрепляется за счет монолитного армированного пояса. На других конструкциях подобный пояс необязателен. Чтобы положить мауэрлат, верхняя часть стены покрывается 2 слоями гидроизоляции, после чего укладывается по всему периметру брус или бревно, размером 150х150 мм. После этого брус крепится к стене за счет вмурованных шпилек. Все элементы скрепляются между собой длинными гвоздями. Наиболее ответственные места скрепляются за счет шпилек с двухсторонней резьбой, применяя при этом стальные накладки или уголки.

Первый способ

Существует 2 варианта возведения мансардной крыши. Первый способ связан с тем, что стропильную систему собирают на земле, после чего ее в готовом виде поднимают на здание или сооружение. В первую очередь устанавливаются и фиксируются боковые элементы конструкции, называемые фронтонами. Затем, учитывая шаг установки, крепятся остальные элементы стропильной системы. Все элементы конструкции сначала фиксируются временно, с помощью длинных брусков, укосов и т. д. Процесс фиксации должен сопровождаться контролем, как по горизонтали, так и по вертикали. Очень важно, чтобы все элементы конструкции оказались на одном уровне, что позволит более качественно уложить кровельный материал.

На видео ниже можно посмотреть, как собираются все элементы подобной стропильной системы в одно целое.

Мансардная стропильная система (ломанная крыша)

Watch this video on YouTube

Монтаж стропильной системы

Watch this video on YouTube

Второй способ

Первый способ доступен в том случае, когда площадь крыши небольшая. Когда площадь крыши внушительная, то прибегают ко второму способу. Этот способ основан на том, что все элементы конструкции собираются на месте, так как размеры и вес не позволяют их поднять наверх в собранном виде. Этот способ имеет свои достоинства.

В первую очередь монтируются балки перекрытия, после чего к ним крепятся стойки и затяжки, временные распорки и другие дополнительные элементы, надежно удерживающие элементы конструкции в вертикальном положении. После этого конструкция дополняется боковыми и верхними ногами стропильной системы, с установкой затяжек и укосин.

Порядок действий следующий: в первую очередь монтируются крайние элементы, после чего они надежно закрепляются, с использованием временных распорок. Между этими элементами натягивается веревка, которая поможет правильно смонтировать остальные элементы данной конструкции. Несмотря на данный ориентир, необходимо регулярно проверять угол наклона, вертикальность и горизонтальность.

Все стойки соединяются между собой с помощью бруска, к которому затем крепятся боковые ноги стропильной системы, а также нижняя часть верхнего треугольника. Крепление осуществляется также за счет металлических уголков. Поскольку балки длинные, то они начинают провисать за счет установки верхних стропильных ног. Прогиб можно устранить за счет установки вертикальных стоек нужной длины. Временно они подпираются стойками, чтобы исключить прогиб всей системы. Для того, чтобы постоянно контролировать угол наклона, лучше изготовить соответствующий шаблон. Это упрощает процесс монтажа боковых стропильных ног, делая запилы соответствующей конфигурации. Как правило, геометрия зданий, построенных своими силами, далека от идеальной, поэтому осуществляется корректировка. Правильный угол наклона можно получить, если из досок сбить еще один шаблон.

Один из этапов строительства мансардной крыши своими руками

Стандартная длина пиломатериала находится в пределах 6 метров, хотя и ее не всегда хватает. Поэтому приходится либо заказывать пиломатериал необходимой длины, что не всегда оправдано с экономической точки зрения, либо наращивать. Чтобы это сделать, к месту стыка, с двух сторон, прибиваются доски, длиной не меньше 60 см, чтобы на каждую сторону стыка приходилось не меньше 30 см. Соединение осуществляется либо с помощью гвоздей, либо с помощью болтов.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

Установив боковые стропила, приступают к монтажу верхних. Для их установки лучше также изготовить шаблон, с помощью которого делаются запилы, после чего данные элементы устанавливаются на место и закрепляются.

Почти готовый каркас

Вариантов монтажа верхних стропил несколько, тем более что это зависит от размеров основания.

На фото внизу представлены наиболее применяемые способы крепления верхних стропил.

Как можно сделать верхний треугольник на ломаной крыше

Мансардная ломаная крыша не предусматривает наличие конька, поэтому крепление осуществляется за счет бруса, закрепленного посередине. К этому бруску крепятся укосы, которые фиксируют треугольник в нужном положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

После подобных действий можно считать, что каркас мансардной крыши готов к дальнейшим строительным операциям, которые связаны с утеплением, а также монтажом кровельного материала.

Чертежи узлов

Монтаж стропильной системы связан с некоторыми нюансами, которые касаются соединения некоторых узлов. В основном проблема касается узлов пересечения или крепления нескольких элементов конструкции. На фото внизу представлены варианты крепления ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Для более надежного крепления лучше воспользоваться болтами, как показано на изображении ниже.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

На рисунке ниже представлены варианты крепления стропильных ног к мауэрлату или к боковой балке. Для большей простоты монтирования тяжелых элементов системы с нижней части стропильной ноги крепится упорный элемент в виде короткого бруса, который является ограничителем перемещения доски, фиксируя ее в нужном положении.

Несколько вариантов крепления стропил к мауэрлату

В заключение

Возведение дома своими силами, тем более возведение крыши, является весьма серьезной и ответственной задачей. Как правило, подобные работы, если нанять мастеров, стоят больших денег, поэтому каждому хочется сэкономить, причем значительные средства. На самом деле, при желании, а также наличии некоторых элементарных навыков работы с деревом, это абсолютно доступно для каждого. Тем более что потребуется минимальный набор строительных инструментов, а также помощник, без которого никак не обойтись.

Второй вариант монтажа применим и в том случае, если площадь крыши небольшая. Монтируя сразу все элементы на месте, можно обойтись без подъемных механизмов, хотя времени на весь процесс может уйти значительно больше.

Двускатная мансардная крыша. Стропильная система Советы по кровле из личного опыта

Watch this video on YouTube

Мансардная крыша своими руками — чертежи, техника сооружения

В этой статье рассмотрим, как возводится мансардная крыша своими руками – чертежи, виды мансард, а также все этапы ее строительства.

Содержание

1. Виды мансард по их расположению
2. Стропиловочные системы для мансардных кровель
3. Основные правила возведения стропильной системы
4. Возведение стропиловочного каркаса мансардной кровли
5. Монтаж стропилин
6. Теплоизолирование мансардных кровель

Виды мансард по их расположению

Мансарда фактически является помещением, ограниченным внизу междуэтажным перекрытием, а вверху и с боковых сторон — скатными плоскостями самой кровли. В зависимости от формы скатных поверхностей мансарды бывают:

• симметричные одноуровневые на кровле с двумя скатными плоскостями;
• ассиметричные двухуровневые;
• симметричные одноуровневые с ломанной кровлей;
• несимметричные одноуровневые.Мансардные крыши с симметричными скатами

Стропиловочные системы для мансардных кровель

Определяют какую форму получит мансардная крыша своими руками — чертежи, позволяющие увидеть вид будущей кровли и выяснить: какие будут установлены стропилины висячие или наслонные.

Если у мансарды нет внутренней опорной стенки, или расстояние от такой стенки до края самой мансарды больше 7 м, устанавливаются стропилины висячего типа. Они образуются верхней частью кровельного ската, ограниченного балками потолка самой мансарды.

Вторые представляют собой треугольник с прямым углом, образованный стенкой и нижней стороной кровельного ската. Такой монтаж стропилин возможно выполнить, если есть опорная стенка домостроения, находящаяся внутри самого мансардного помещения.

Установка стропиловочной конструкции — это первоначальный этап обустройства мансарды. Поэтому прежде, чем начинать ее возведение, необходимо выполнить все расчеты, учесть все нюансы этого монтажа. Например, возможность возведения крыши дома с мансардой вместо существующего на строении чердака, будет напрямую зависеть от качественных характеристик поверхностей стенок и перекрытий, разновидности фундамента и несущих его характеристик, и от общего техсостояния всего строения.

Мансардная стропиловочная система представлена следующими конструктивными элементами: обрешеточной конструкции, стропилин, лежней, различных стоек, коньков, подкосов, основания-мауэрлата, соединительных деталей, тепло- и гидроизоляторов, кровельного покрытия, крепежных деталей.

Основные правила возведения стропильной системы

Правила возведения стропильной системы для мансардной крыши

Начиная обустройство стропиловочной системы, нужно учесть:

1. Сечение брусьев или балок, из которых изготавливаются стропилины и другие каркасные детали, должно быть не менее 10х10 см.
2. Обязательно используются гидроизоляторы, даже такие простые как рубероид или толь.
3. Крепеж главных несущих узлов стропиловочной системы выполняется при помощи очень прочных скоб, продублированных обвязкой, выполняемой из толстой стальной проволоки.
4. Влажность древесины, используемой для монтажных работ на мансарде, не может быть больше 10-16 %.
5. Все деревянные детали обязательно обрабатываются спецантисептиками и противопожарными пропитывающими составами.
6. Лучшим видом древесины для производства деталей стропиловочной системы считаются пиломатериалы хвойных разновидностей деревьев, потому что они наиболее устойчивы к действию отрицательных природных условий.

Важно: составляемые для постройки мансардной крыши своими руками чертежи позволяют, на основе изображенной на них информации, выполнить все необходимые подсчеты и осуществить последующее самостоятельное обустройство мансардного помещения.

Возведение стропиловочного каркаса мансардной кровли

Процесс установки мансардной крыши всегда начинается с установки стропиловочного каркаса. Первоначально монтируется верхний брусок, сечение которого составляет 10х10 см, но предпочтительнее 15х15 см. К стойкам такой брус прикрепляется саморезами, железными скобами, спецгвоздями. Этот брус является подстропильной рамой.

После чего выполняется укладка мауэрлата. Именно он являет собой основу-фундамент всей кровли, не дает опрокинуть крышу порывам мощного ветра, а также перераспределяет нагрузку с конструкции мансарды на несущие стенки строения. Для создания мауэрлата используются толстые доски, не меньше, чем 5 см, и бруски с сечением не менее 10х15 см.

Это тоже важно знать:  Как составить договор на ремонт кровли

Бруски размещаются по всему периметру строения и крыши, и прикрепляется к стенкам стальными скобками либо очень длинными саморезами (лучше всего использовать оба типа крепежа). Еще один способ прикрепления основания-мауэрлата кровли к стенкам – при помощи стальной проволоки, предварительно вмурованной в верхнюю часть кладки стенки.

Важно: чем прочнее будут связаны мауэрлат и стенки, тем вся мансардная конструкция будет устойчивее. Под мауэрлатные брусья обязательно подкладывается гидроизолирующий слой, а сами деревянные мауэрлатные бруски или доски обрабатывают гидроизолирующим составом и антисептиком.

Далее выполняется установка стропилин, они покупаются чаще всего уже изготовленными под определенные размеры, но могут быть легко произведены и самостоятельно. Перед началом монтажа стропилин на мауэрлате наносятся метки, указывающие места прикрепления стропилин (обычный шаг между ногами составляет около 15 см). Нанесение таких меток ускоряет и упрощает выполнение монтажных работ со стропилинами.

Затем укладываются крайние к фронтону стропилины. Стоит обратить внимание, что край фронтона и верхняя часть стропилины обязательно составляют одну линию. Кроме этого, обращают внимание на качество древесины, используемой для стропилин: она не должна быть бракованной (нормальным считается наличие не больше 3 дефектов на метр длины), толщина – не меньше 4 см, ширина – не меньше 15 см. После размещения крайних стропилин, их соединяют веревкой-уровнем, по которому выполняют монтаж и крепление остальных стропилин системы.

Значительно облегчат возведение мансардной крыши своими руками чертежи, составленные предварительно, еще на этапе планирования такого строительства.

Монтаж стропилин

Затем стропилины объединяются воедино. Это делается в верхних точках всех стропилин при помощи специальной детали — прогона. Потом монтируется коньковая балка — не являющаяся обязательной для установки деталью каркаса (ее монтируют тогда, когда протяженность крыши больше 7 м).

Важно: в ходе установки стропиловочной системы закладываются места для размещения оконных рам.

Когда высота кровли будет меньше 7 метров, то к верхним краям стропилин закрепляются растяжки, выполняющие две важные функции: они служат одновременно потолочными балками этого помещения и делают жёстче всю кровельную систему мансардного типа, укрепляя весь каркас мансардной кровли.

На этом установку стропиловочной системы завершают. Остается только выполнить монтаж обрешеточной конструкции, прикрепить стройматериал для создания гидробарьера, разместить теплоизолирующий слой утеплителя, а также смонтировать покрытие кровли. Мансардная кровля закончена, и далее начинают внутренние работы.

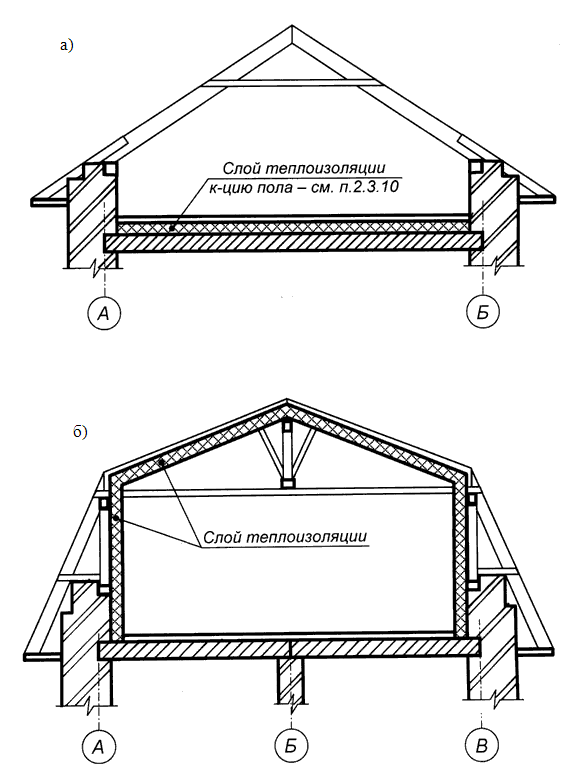

Теплоизолирование мансардных кровель

Создание качественного и надежного теплоизолирующего слоя критически важно для любого варианта кровли мансардного типа. Это продиктовано тем, что стенки мансардного помещения являются одновременно и плоскостями мансардной кровли, либо, очень часто, расположены максимально близко к этим плоскостям. Поэтому в холодный период мансардное подкровельное пространство быстрее охлаждается и промерзает, а в теплый период — сильно нагревается.

Это тоже важно знать:  Калькулятор кровли: смета на строительство

Процесс утепления мансардной крыши при помощи минеральной ваты

Так как чаще всего мансардное помещение эксплуатируется круглогодично — как жилые комнаты, то в нем теплоизолируют все поверхности и плоскости, контактирующие с окружающей мансарду внешней средой. Теплоизолирование делают в несколько слоев, включающим, тепло-, паро- и гидроизолирование.

Для уменьшения расходов на строительство и в бюджетных вариантах теплоизолирования используют минвату. Ее укладывают в пространство между стропилинами, поэтому их размер подбирают в соответствии с его параметрами, а при необходимости выполняется обрезка приобретенного теплоизолятора под существующие размеры проемов между стропилинами.

Размещаются листы теплоизоляционного стройматериала на предварительно смонтированный пароизоляционный слой, а сверху минваты прикрепляется гидроизоляция. В подобной слоеной системе формируются воздухозазоры, которые располагаются между пароизоляцией и минватой, и слоем минваты – с гидроизолятором. Такие воздухоканалы обеспечивают вентилирование и проветривание всей кровельной системы. Это значительно улучшает теплоизолирующие характеристики мансардной кровельной конструкции.

Важно: при утеплении конструкции мансардной кровли важно выполнить его как можно качественнее, так как от качества теплоизолирования и обустройства вентилирования подкровельного пространства зависит микроклимат будущего мансардного пространства и комфортные условия для последующего использования такого помещения.

Архитектурные детали: Кровельные системы — мансардная кровля

Описание: Мансардные крыши, по большей части, основаны на конструкции со стоячим фальцем или обрешеткой.

Нижние концы кастрюль обычно зацепляются за краевую полосу, образуя капельницу. Концы могут попеременно прикрепляться к основанию гидроизоляции там, где происходит изменение уклона крыши.

Рекомендуемая деталь для верхних краев поддонов — отогнуть их на высоту обрешетки или стоячего фальца и завершить их сгибом 3/4 дюйма. сгиба (см. детали 8.7A и 8.7B).0005

Особые условия: Поскольку мансарды по своей природе используются на вертикальных или почти вертикальных поверхностях, большинство специальных положений для стоячих и обрешеточных швов с низким уклоном не требуются.

Декоративные рейки могут быть добавлены таким же образом, как и для шевронных крыш.

Если стоячие фальцы или обрешетки должны продолжаться над верхним краем мансарды, должны быть предприняты специальные меры. Кастрюли должны быть сплошными по верхнему краю. Стоячие полки стоячих или реечных швов должны быть прорезаны в месте изгиба. После изгиба необходимо припаять к ножкам небольшие кусочки меди, чтобы восстановить непрерывность. Затем швы обрабатываются обычным способом.

Требования к настилу: Требуется непрерывное основание обшивки, совместимое с используемой кровельной системой.

8.7А. Верх мансарды — крышка карниза

Эта деталь показывает состояние, при котором верх мансарды встречается с крышкой карниза. Верхний край поддона отгибается на высоту стоячего или реечного шва, затем загибается вниз на 3/4 дюйма. Крышка борта зацепляется за этот край, эффективно образуя капельницу.

Загрузить файл CAD

8.7Б. Вершина мансарды — Гравийная остановка

Изображен верх мансарды на гравийной заправке. Верхний край лотков обрабатывается аналогично детали 8.7A, при этом упор для гравия входит в зацепление с загнутым краем лотка.

Загрузить файл САПР

8.7С. Низ мансарды

Это типичное состояние для нижнего края мансарды. Нижний край сковороды зацепляется за краевую полосу, образуя капельницу. Горизонтальный размер краевой планки не должен превышать 4″, если она не крепится к потолку.

Загрузить файл САПР

8.7Д. Изменение уклона мансарды

Эта деталь показывает состояние, при котором низ мансарды встречается с другой крышей. На нижней кровле стоячие фальцы укладываются ровно на расстоянии 8 дюймов от разрыва кровли, загибаются на 3/4 дюйма и закрепляются медными планками на расстоянии 12 дюймов по окружности. на расстоянии не менее 6 дюймов от обрыва крыши и зафиксируйте фартук основания в замке 3/4 дюйма. На верхней кровле верхний край фартука основания загибают на 3/4 дюйма и закрепляют медными скобами, расположенными на расстоянии 12 дюймов от наружного угла. Непрерывная фиксация полоса припаивается к основанию гидроизоляции и фиксирует край мансардной крыши.

Загрузить файл САПР

8.7Э. Деталь непрерывной обрешетки крыши

Деталь иллюстрирует установку швов обрешетки, которые являются непрерывными над крышей. Стоячие швы при тех же условиях детализируют аналогичным способом.

Загрузить файл САПР

Показанные поддоны являются непрерывными от лица мансарды через край на крышу. Вертикальные стороны швов должны быть прорезаны в месте их изгиба. После изгиба к обратной стороне этих ножек необходимо припаять небольшие кусочки меди. Затем обычным способом добавляются заглушки реек, за исключением того, что их ножки также должны быть прорезаны и припаяны в местах изгиба.

Для получения дополнительной информации:

• Кровельные системы — Введение, общие описания и требования к кровельным системам.
• Накладка и накладки, в соответствующих разделах для деталей накладок.
• Основные детали для получения информации о швах, фиксированных и компенсационных планках, прижимных планках, краевых полосах и поперечных швах.
• Кровельные системы — Стоячие фальцы или Кровельные системы — Реечные стыки для получения информации о соответствующих типах крыш.
• Кровельные системы — Chevron для получения дополнительной информации о декоративных рейках.

8 Изображения мансардных крыш и дизайн экстерьера

Мансардная крыша придает зданию особый вид. Некоторым людям нравится этот стиль крыши, другим сложно с ним работать — в любом случае, хотя мансардные крыши не очень распространены в Америке, они существуют в нашем архитектурном ландшафте! И наша цель в Brick & Batten — выявить лучшее в каждом экстерьере. Ниже мы собрали несколько изображений мансардных крыш, которые наши дизайнеры преобразили с потрясающей привлекательностью.

Неважно, есть ли у вашего дома мансардная крыша, плоская крыша или вы не знаете, какая у нее крыша — опытные дизайнеры экстерьера из компанииbrick&batten всегда готовы помочь вам увидеть ее потенциал.

И не только потенциал крыши, но и всего вашего экстерьера. Узнайте больше о наших услугах виртуального дизайна экстерьера.

Что такое мансардная крыша?

Согласно Merriam-Webster, мансардная крыша — это «крыша, имеющая два ската со всех сторон, причем нижний скат круче верхнего». Часто здания с такой крышей имеют слуховые окна на этом более крутом нижнем склоне, особенно когда дом построен в более традиционном стиле. Это связано с тем, что большая часть верхнего уровня фактически покрыта кровельным материалом, поэтому мансардные окна — единственный способ пропустить свет в комнаты верхнего уровня!

Обратите внимание, что иногда часть низкого ската в верхней части мансардной крыши не видна с земли, а скат может быть настолько пологим, что верхняя часть крыши кажется почти плоской. (Вы увидите это в нескольких примерах изображений мансардных крыш ниже.)

Мансардные крыши также называют бордюрными крышами — по названию «бордюра», где сходятся два ската крыши — или французскими крышами, как стиль очень распространен во Франции. Представьте себе замок или парижский многоквартирный дом, и у него, вероятно, мансардная крыша. На самом деле, Лувр — один из самых известных примеров этого стиля крыши!

#1 // Земляная цветовая палитра

Богатая земляная цветовая палитра этого традиционного дома дополняет угольно-серую мансардную крышу. Наши дизайнеры предложили покрасить кирпич, софит и карниз дома в Deep Creek Бенджамина Мура с акцентами в Олимпийских горах. Черные ставни на окнах основного уровня отличают их от ставней в сегментных слуховых окнах на верхнем уровне, но они связаны единой формой арки. Мы перенесли эту форму арки в двойную входную дверь.

#2 // Натуральный кирпич

Сегментные слуховые окна в этом доме намного больше, и в них есть место для трех широких окон. Как и в случае с домом выше, мы использовали элементы дизайна во всем дизайне этого дома. Здесь мы использовали сетку на всех окнах, в том числе на входных и гаражных дверях. Черная красота Бенджамина Мура на оконной раме создает контраст с более светлым натуральным кирпичом дома, а акценты в Revere Pewter служат теплым, тонким дополнением.

#3 // Современная мансардная крыша

Черная металлическая крыша придает этому современному дому с его классической архитектурой 1970-80-х годов импульс в этом десятилетии. Поскольку мансардная крыша занимает так много визуальной недвижимости на фасаде дома, выбор кровельного материала оказывает гораздо большее влияние на привлекательность дома. Здесь угрюмая цветовая палитра Temptation Бенджамина Мура на сайдинге и Nightfall на отделке хорошо сочетается с цветом темной металлической крыши.

#4 // Известковый кирпич

Этот большой дом визуально состоит примерно из половины кирпича и половины крыши. Наши дизайнеры предложили известь на кирпиче и глубокую шиферную крышу для уникального взгляда на классическую черно-белую цветовую палитру. В результате получается высокая контрастность, создающая интересное измерение и слои.

#5 // Вид спереди и сзади с большим количеством мансардных окон

Красный кирпич, как известно, имеет сложную цветовую гамму, а в сочетании с мансардной крышей может стать довольно сложной дизайнерской задачей. Тем не менее, мы считаем, что наши дизайнеры выбили этот дизайн из парка. Выбор использования железной руды на отделке, карнизах и многочисленных слуховых окнах придает внешней глубине. Кроме того, цвет соединяет средний серый цвет крыши с некоторыми более глубокими оттенками, естественным образом встречающимися в кирпиче.

#6 // Мансардная крыша на дуплексе

Этот дуплекс имеет большую крышу и уникальное слуховое окно с двумя отдельными окнами, разделенными сайдингом. Опять же, мы предложили металлическую крышу. Одним из преимуществ металлической кровли для мансардных крыш является то, что снегу или дождю легче соскальзывать с верхней, менее крутой части, чем с черепицей.

#7 // Вид спереди и сзади с несколькими стилями слуховых окон

Этот дом с мансардной крышей имеет всевозможные мансардные окна различных стилей. Все они официально сарайного типа, но некоторые из них имеют ширину три, а еще есть маленький сзади. Наши дизайнеры рекомендовали сделать обрамление вокруг окон, чтобы придать им цельный вид. Результат прекрасен и связан со стилем передних и задних колонн крыльца. Кроме того, металлическая кровля на переднем крыльце и навесы гаражных ворот, а также пергола над задним патио обеспечивают долгожданное разнообразие текстур на фоне всей этой черепицы.

#8 // Мансардная крыша многоквартирного дома

В этом многоквартирном доме на мансардной части крыши был установлен виниловый сайдинг, который требовал замены. В очередной раз наши проектировщики предложили металлическую кровлю, не требующую особого ухода, в сочетании со стальным сайдингом. Здесь мы использовали черный цвет на кровельной части, чтобы согласовать его с современной темной цветовой схемой комплекса: серый цвет Benjamin Moore на кирпичной кладке и Black Beauty на отделке. Акценты стального сайдинга с отделкой под дерево привносят теплоту в дизайн.

Изображения мансардной крыши, которые превращаются в реальные обновления!

Эти великолепные проекты домов с мансардными крышами были лишь отправной точкой для домовладельцев, владельцев инвестиционной недвижимости и коммерческих зданий, которые внесли важные изменения в свой внешний вид.
