Кухонная вытяжка через стену в частном доме: правила монтажа, схема, фото и видео

Как сделать вытяжку в частном доме своими руками, выход через стену

Автор Admin На чтение 13 мин. Просмотров 5.6k. Опубликовано 03.08.2018

Люди старшего поколения зачастую говорят о том, что наше жильё становится всё больше и больше похоже на аквариумы, причём эта тенденция постоянно прогрессирует. Мы меняем деревянные окна на пластиковые комплекты, а деревянные входные двери на металлические полотна с плотным прилеганием, но такой прогресс имеет как положительную, так и отрицательную стороны.

Стремление к такой замене вполне понятно – дом становится более тёплым, так как пластик и двойной металл не пропускают воздушные потоки с улицы, к тому же это отличная звукоизоляция, что немаловажно в век стремительного технического роста. Вполне естественно, что в такой ситуации (после всех изменений в жилье) возникает вопрос, как своими руками сделать вытяжку в частном доме и, конечно же, большинство домовладельцев хотят устроить выход через стену – это удобнее и дешевле, нежели через потолок.

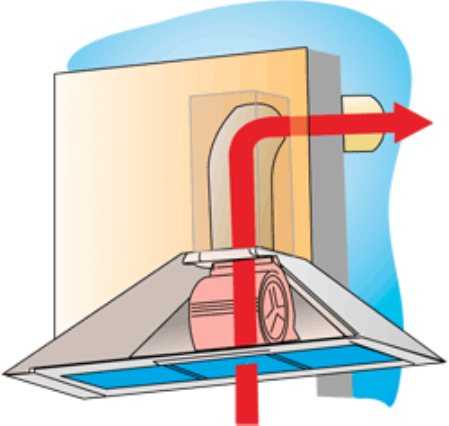

Самая незамысловатая вытяжка, сделанная через стену

Содержание

1. Какие бывают вытяжки
2. В котельных и полуподвалах
3. Схемы стеновой вентиляции
4. Расчёт мощности кухонной вытяжки
5. Монтажные работы в разных помещениях
6. Монтажные работы на кухне
7. Вытяжная вентиляция в ванной и туалете
8. Заключение

Какие бывают вытяжки

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

• Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
• В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
• Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
• Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
• Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Для того чтобы правильно рассчитать мощность вытяжки, придётся учесть несколько факторов и в первую очередь, это объём (не площадь) помещения, так как при одной и той же квадратуре помещения разница в количестве содержащегося там воздуха может сильно отличаться. Например, кухня 2,5×3 м с высотой потолков 2,5 м вмещает 2,5*3*2,5=18,75 м3, но если поднять потолки всего на полметра, то получится 2,5*3*3=22,5 м3 воздуха. Как видите, разница существенная и если в первом случае хватит отверстия ø 100 мм, то для второго варианта желательно использовать канал на 150 мм. Но если, к примеру, кухня имеет 30 м3, то лучше сделать два отверстия по 100 мм, нежели одно ø 200 мм – эффективность такого подхода проверена на практике, тем более что можно задействовать либо один, либо два агрегата одновременно.

Также следует учитывать физические свойства воздушных потоков – тёплые всегда поднимаются кверху, увлекая за собой пар вместе с неприятными запахами. По этой причине вытяжные устройства всегда монтируются под потолком, даже в том случае, если там (в канале) стоит вентилятор. Кроме того, некоторые современные системы имеют дополнительное оборудование для двигателя, которое реагирует на уровень влажности в помещении и при достижении необходимого показателя они попросту отключают подачу питания, а при повышении влажности включают её заново. Но в виду большой стоимости такого оборудования оно не пользуется популярностью в жилом секторе – гораздо удобнее и выгоднее использовать приточные сплит-системы.

В котельных и полуподвалах

Вентиляционная система в котельной частного дома

На верхнем изображении вы видите схему вентиляционной системы в котельной частного дома – она приточно-вытяжная, так как если просто откачивать воздух, но при этом не давать возможности притока с улицы, то это будет препятствовать горению у дизельных, газовых и твердотопливных котлов. Отдушина в стене, как правило, здесь удобнее всего оснастить вентилятором, запуск которого можно производить при помощи теплового реле. То есть не нужно приобретать дорогостоящее и к тому же редкое оборудование автоматического контроля – прерыватель пуска через теплореле легко сконструировать и установить своими руками. Но, как бы там ни было, помимо принудительной стеновой вытяжки в котельной обязательно должна быть открывающаяся форточка или фрамуга.

При строительстве дома с цокольным этажом там заранее предусматриваются, как минимум, две продухи, которые делаются в стене под потолком – это собственно и есть стационарные стеновые вытяжные устройства для естественной циркуляции. При необходимости в таких помещениях в продухи устанавливают электровентиляторы, а всю проводку пакуют в линейные или гофрированные кабель-каналы – это очень удобно и эстетично. Такой же метод можно применять для кухонь или ванных комнат, если проводка не была проложена при строительстве или ремонте объектов.

Схемы стеновой вентиляции

Вытяжной клапан с вентилятором (вверху слева) для стеновой вентиляции

По сути, есть три способа устройства для вытяжной вентиляции:

1. С естественной тягой (за счёт перепада температуры и давления).
2. С принудительным оттоком при помощи крыльчатки вентилятора (самый популярный).
3. Комбинированный вариант – вытяжка может работать в двух режимах.

Для частных домов можно использовать любой из вышеперечисленных способов, так как в данном случае какая-либо регламентация отсутствует (разве что для помещений, где установлен газовый котёл – СНиП 2.04.05, II-35). В любой другой комнате типа кухни, ванны, туалета или цокольного этажа можно смонтировать вентиляционный канал по своему усмотрению, то есть, либо везде одинаковый, либо в каждом месте по потребности. Кроме того, если, к примеру, площадь кухни большая, и вы хотите установить варочную (газовую или электрическую) плиту у противоположной от улицы стены, то такое тоже возможно. Для этого под потолком прокладывают 100-миллиметровую ПВХ трубу (их обычно используют для канализации), выводят через несущую стену и подключают к вытяжке, которая находится над плитой. Безусловно, труба не остаётся на виду – её закрывают гипсокартонным коробом, в который иногда врезают встраиваемые светильники, так что короб выглядит, как дополнительный архитектурный элемент для улучшения дизайна интерьера.

Расчёт мощности кухонной вытяжки

Можно также приблизительно рассчитать мощность устанавливаемой вытяжки, используя простую формулу и поправочный коэффициент воздухообмена. Если помните, мы уже говорили об этом выше, поэтому возьмём для условных расчётов те же размеры кухни с разной высотой потолков: 2,5*3*2,5=18,75 м3 и 2,5*3*3=22,5 м3. При этом за основу будем брать нормы СЭС, которые соответствуют 12-15 (кратность воздухообмена) и поправочный коэффициент 1,3.

Первый вариант: 18,75*12*1,3=292,5 м3/час

Второй вариант: 22,5*12*1,3=351 м3/час

[youtube]https://www.youtube.com/watch?v=1e4mlpTJhp8[/youtube]

Видео: Принципы расчёта мощности кухонной вытяжки

Заметьте, что нормы подразумевают наиболее высокую скорость вытяжки, которая необходима при интенсивном приготовлении пищи, то есть, при максимальном выделении дыма в помещение – это может быть жарка или пригорание продуктов. Для других помещений тоже существует кратность воздухообмена, устанавливаемая СЭС, например, для ванной комнаты, это 17-20, а для туалета 6-8. Есть другие, более сложные способы расчётов, но гораздо проще использовать именно этот, а интенсивность воздухообмена того или иного агрегата всегда написана в паспорте.

[alert]Примечание. Не следует забывать, что крутые изгибы снижают мощность. Если отвод от вытяжного зонта в стену слишком крут, его следует выпрямить или сделать плавным.[/alert]

Монтажные работы в разных помещениях

Монтаж вытяжных вентиляционных систем, проходящих через стену, имеет один и тот же принцип, но на самом деле выглядит по-разному в техническом отношении. Например, работы на кухне кардинально отличаются (с технической стороны) от таких же работ в ванной или в туалете.

Монтажные работы на кухне

120-миллиметровое отверстие для кухонной вытяжки

Теперь давайте разберёмся, как сделать кухонную вытяжку в частном доме своими руками, используя выход через стену, впрочем, как это и делается в большинстве случаев. Начнём с диаметра. К рабочему зонту лучше всего подсоединять 100-миллиметровый металлический гофр, но не поливинилхлоридные трубы, которые жёсткие и сделать плавный переход с вертикали на горизонталь слишком затруднительно. Кроме того, сделать выходное отверстие точно напротив патрубка зонта не всегда возможно и на это могут быть разные причины – нежелание нарушать архитектуру фасада, проходящая по стене труба или любые другие препятствия.

Фланец для крепления гофра

Но отверстие в стене следует делать корончатой фрезой (победитовой или алмазной) ø 120 мм – сейчас объясню для чего нужно такое расхождение в диаметре. Сам гофр надевают на фланец, который перед этим прикручивают над отверстием, сделанным в стене, и металлический шланг даже своим краем не заходит внутрь. Но после сверления, из чего бы ни была сделана стена, она будет сыпаться – не сильно, но вполне достаточно для того, чтобы эта пыль при ветре могла попасть в помещение кухни и это сразу следует предотвратить. Поэтому, туда вставляют поливинилхлоридную обсадную трубу с внутренним ø 100 мм и наружным ø 110 мм – она входит туда свободно, но если есть раструб, то последние сантиметры приходится добивать молотком через доску, чтобы не разломать ПВХ.

Отверстие в стене не всегда бывает напротив патрубка зонта

Прежде чем устанавливать гофр на вытяжку, необходимо вычислить его длину, а для этого придётся определить высоту зонта над газовой или электрической плитой. Если говорить в общем, то это примерно 70-75 см, хотя этот параметр следует определить самостоятельно, а отталкиваться следует от удобства работы хозяйки у варочной плиты, лично я, когда делаю подобные установки, учитываю именно это. У нас примерно 50-70% женщин, да и мужчин тоже (или лучше будем говорить семей), занимаются домашним консервированием фруктов и овощей.

Для того чтобы законсервировать за один заход 4-ре трёхлитровые бутыли понадобится большая кастрюля на 40 л (четырёхведёрная), а теперь прикинем размеры. Высота кастрюли – 35 см, высота стандартной бутыли – 24 см, итого, 35+24=59 см. Но для того чтобы вытащить банку из кастрюли рукой, нужно ещё, как минимум, 10 см расстояния (о щипцовом захвате здесь и речи быть не может), следовательно, 59+10=69 см и это впритык. Именно поэтому я и утверждаю, что расстояние между варочной плитой и зонтом должно быть не менее 70-75 см.

Крепление вытяжного зонта к стене

Крепление вытяжного зонта может осуществляться двумя способами – либо к стене, либо он может быть вмонтирован в навесной шкаф кухонного гарнитура, даже если отвод воздуха осуществляется через крышу. Но здесь есть ещё один нюанс: если монтаж вытяжки предусмотрен в одном из шкафов кухонного гарнитура, то её подключение осуществляется внутри этих шкафов, а ≈220V подводится к общей клемме верхней части кухонного гарнитура и оттуда подключается освещение над столами и, возможно, дополнительные розетки. Такой монтаж удобен тем, что абсолютно все проводки, выключатели и розетки получаются скрытыми.

Но есть варианты, когда зонт вставляется в шкаф, но в верхней части гарнитура не предусмотрены встроенные светильники, следовательно, здесь потребуется автономный монтаж розетки. В случае если розетка будет спрятана в шкафу, устанавливать её очень удобно – сама розетка накладного типа прикручивается к стенке или потолку шкафа и подключается от провода ≈220V выходящего со стены либо спускающегося с потолка. Но если навесных шкафов нет вообще, тогда приходится корончатой фрезой делать отверстие для подрозетника, и опять-таки подводить к нему провод ≈220V выходящего со стены либо спускающегося с потолка. Но здесь лучше всего расположить розетку над зонтом, чтобы была возможность маскировки не только розетки, но и сетевого шнура с вилкой.

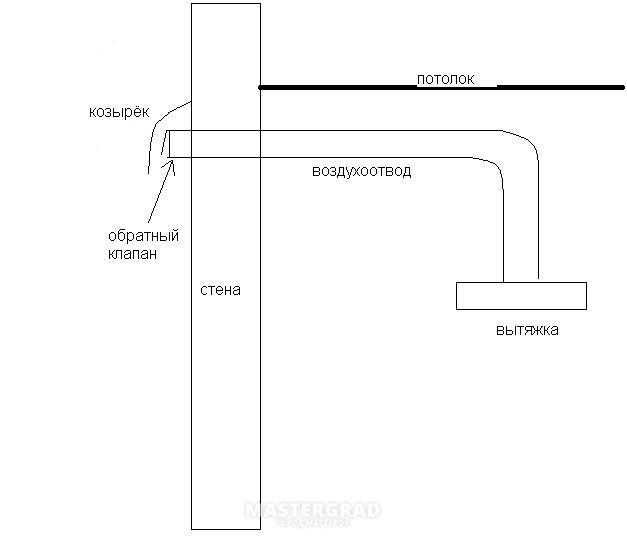

Обратный клапан на вентиляционной решётке

Теперь перейдём к наружной стороне отверстия. Между трубой и стенкой останется маленький зазор, который лучше всего задуть монтажной пеной, хотя при желании можно заштукатурить, чтобы придать жёсткость каналу. В любом случае труба не должна выступать за пределы стены, но если такое произошло, то её легко обрезать полотном от ножовки по металлу. Только лучше использовать не стальное (оно сразу лопнет от изгиба, а прессованное – оно чуть дороже, но служат примерно в два раза дольше).

Что касается вентиляционной решётке со стороны улицы, то она может быть прямоугольной, квадратной, круглой, овальной, но лучше всего, если она имеет обратный клапан, как это показано на верхней фотографии. Это нерегулируемые подвижные жалюзи, которые в состоянии покоя опущены и закрывают решётку, следовательно, внутрь не сможет проникнуть снег или дождь, которые задует ветром. Но при запуске вытяжного вентилятора жалюзи приподнимаются, освобождая проход для воздушного потока.

[youtube]https://www.youtube.com/watch?v=kPFA9RAhYAU[/youtube]

Видео: Мастер-класс по монтажу вытяжки на кухне

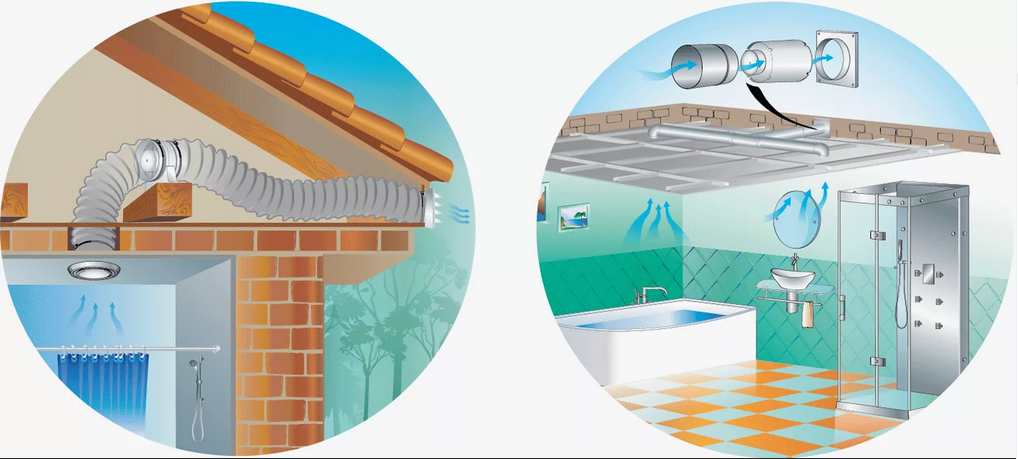

Вытяжная вентиляция в ванной и туалете

Сверление отверстия и вставка обсадной трубы

По сути, установка вытяжной вентиляции в ванной или в туалете очень похожа на такую же работу в кухне, но это касается только устройства самого отверстия сквозь стену и, пожалуй, подводки питания ≈220V. Как я уже говорил, диаметр отверстия зависит от объёма помещения, а мощность вентилятора можно вычислить способом, о котором написано выше. Допустим, вы будете делать вставку из сотой трубы, но отверстие в стене опять-таки придётся делать ø 120 мм, то есть, обсадная труба будет с зазором от стены, который позднее задувают монтажной пеной.

Установка вентилятора в стену

Подключение электрического вентилятора можно осуществить несколькими способами и один из них предусмотрен производителем, это выносной выключатель в виде свисающего шнурка, именуемого в просторечье «лентяйкой». Ещё один способ, это подключение пуска вентилятора к выключателю – включаешь в ванной или туалете свет, и запускается вентилятор. И, наконец, третий способ, который зачастую комбинируют с освещением – в дверь устанавливают микровыключатель, и при её открытии цепь замыкается, но здесь есть одно неудобство – при закрытии цепь опять размыкается и вентилятор отключается вместе с освещением, так что я считаю, что это ни к чему, хотя некоторые всё-таки устанавливают.

Заключение

Теперь вы уже знаете, как сделать вытяжку в частном доме своими руками. В техническом отношении вопрос не так-то уж и сложен, тем более, если предусматривается выход через стену. Самое основное, чтобы был перфоратор, рулетка и уровень, а также хороший глазомер. И ещё. Если вы не дружите с электричеством, то попросите кого-либо о помощи в подключении агрегата, чтобы случайно не сжечь двигатель.

Вытяжка через стену в частном доме, как сделать отверстие в стене

.

Содержание

• Вытяжка на кухне, как важный элемент
• Монтаж
• Что такое естественная вентиляция
• Искусственная вентиляция на кухне

В частных домах, как и любых коммунальных жилищах, квартирах и прочих местах проживания трудно представить кухню без вентиляции. Люди всегда прибегали к обычному проветриванию кухни, но мы живем в век небывалого прогресса и каждая современная кухня должна оснащаться таким устройством. Изначально вытяжки придумали, чтобы избежать потери тепла на кухне, ведь, если в зимний период открыть форточку, чтобы проветрить помещение, легко можно простудиться. Вытяжка прекрасно справляется с вентиляционной задачей, стоит лишь установить ее над плитой и во время готовки нажать на одну из кнопок. Также это дополнение часто оснащается подсветкой, которая всегда будет кстати.

Вытяжка через стену позволяет сохранить красивый дизайн кухни

Обычно планирование вентиляционных шахт происходит либо перед стройкой, либо в процессе постройки самого дома. Все, что связано с внутренним облагораживанием жилья, нужно продумывать заранее. Если у вас до сих пор нет вытяжки, и вы решили ее установить, то запаситесь необходимым терпением и знаниями для этого. Ее не так трудно смонтировать самостоятельно или купить. Установка производится достаточно просто, поэтому можно не тратить свои средства на услуги рабочих. К тому же она не требует особых мер предосторожности и будет эстетично смотреться в деревянном доме.

Вытяжка на кухне, как важный элемент

На кухне постоянно присутствуют посторонние запахи, которые не всем кажутся приятными, а повышенная влажность может постепенно ухудшать состояние вашего здоровья. Это еще одно доказательство необходимости, чтобы вытяжка для кухни через стену в частном доме очищала ваше помещение. Поэтому перед установкой ознакомьтесь со следующими требования для этого дополнения.

1. Суть проветривания заключается в том, чтобы как можно скорее загрязнители на кухне смешались с чистым воздухом. После этого они должны пройти процедуру вывода и полностью покинуть помещение с помощью вытяжки.
2. Для правильного функционирования кухонной вытяжки нужно знать максимально доступное количество работающих конфорок для газовой плиты. Если помещение кухни более пятнадцати квадратных метров (15 м), то четыре конфорки не помешают вытяжке сделать свою работу. Для двенадцати квадратных метров (12 м) количество конфорок должно быть не больше трех, для восьми метров (8 м2) – всего две конфорки.
3. Также нужно считаться с определенным нормами, которые регламентирует специальный документ. Он гласит о правильной скорости и качестве воздухообмена в кухонном помещении. Это около 140 кубометров в час для газовых плит и 110 кубометров в час для электроплит.

Перед установкой вытяжки следует внимательно изучить документы

Эти три небольших предусмотрительных учета помогут вам добиться правильной и качественной вентиляционной задачи от вытяжки.

Монтаж

Прежде чем заниматься монтажом обязательно подберите хорошие и качественные компоненты для вытяжки. Ознакомьтесь с шаблонами инженерных таблиц, которые помогут вам верно разместить вентиляционные каналы, вычислить длину и ширину внутреннего сечения каналов. Это в будущем поспособствует быстрому и качественному выводу воздуха через стену на улицу.

Сам вентиляционный канал, если посмотреть на него со стороны, представляет собой ветвистое дерево. Однако материалы совсем не из этого компонента. Опытными работниками и пользователями этой системы настоятельно рекомендуется использовать нержавеющую сталь. Стенки внутри каналов должны быть максимально гладкими, чтобы снизить вероятность застраивания внутри мусора или налета. А чтобы практически убить риск, установите в стену на месте отверстия специальную сетку, которая не пропустит ничего кроме воздуха.

Чтобы правильно снабдить свой дом вентиляцией, примите к сведению определенные нормы по размещению вентиляционных шахт. Это нельзя назвать правилами, так как это всего лишь следствие проб и ошибок, которое поможет сделать все с первого раза с наилучшим долговечным результатом. Для установки необходимо сделать отверстия, которые будут отвечать за ввод и вывод кислорода. Отверстие в стене должно находиться над уровнем фундамента и будет выполнять втягивающую функцию.

Отверстие для вытяжки будет находиться на крыше, а труба, которая выводит нежелательные загрязнители воздуха прямо на улицу, должна возвышаться не менее, чем пятьдесят сантиметров (50 см).

Что такое естественная вентиляция

Этот способ проветривания имеет ряд отличий и недостатков в сравнении с вентиляцией в коммунальных многоквартирных домах. Все дома с квартирами строятся по конкретному общепринятому шаблону и здесь трудно допустить ошибку и столкнуться с несостыковками при строительстве.

Схема естественной вентиляции

Кроме того, система вентиляции должна присутствовать в каждой комнате, а это усложняет процесс ее тщательного планирования и установки. Поэтому часто случается так, что при наличии установленной вентиляционной системы она не выполняет никаких функций, то есть не работает. Поэтому нужно снова учиться на ранее допущенных ошибках других людей, рассмотреть их и исключить повторения оплошностей. Изучите комментарии профессионалов.

1. Первая ошибка заключается в том, что дырка под вентиляционную шахту находится не в предназначенном месте. По правилам она должна находиться под самым потолком, не ниже 10 см под ним. Дело в том, что теплый воздух всегда поднимается, поэтому отверстие и должно быть проделано в самом верхнем месте комнаты. Только в таком случае удастся вывести и профильтровать воздух.
2. Высота вентиляционной трубы должна быть достаточной длины, иначе воздух внутри канала может остановиться и толку от всей проделанной работы не будет.
3. Нельзя совмещать вентиляцию соседних помещений.
4. Многие люди для своей кухни устанавливают вытяжку и забывают про отверстие для естественного проветривания. Это тоже может привести к некоторым проблемам.

Искусственная вентиляция на кухне

Одного лишь отверстия для кухни может быть недостаточно для эффективного проветривания, поэтому люди прибегают к покупке и установке специальной вытяжки. Это не ударит по карману, а на кухне станет проще находиться во время готовки.

Почему естественное проветривание не справляется с задачей? На улице не всегда ветреная погода, а это имеет прямое отношение и к вентиляционной системе. А также на улице в летний период может стоять невыносимая жара. Если ко всему этому добавить активную работу на кухне вроде приготовления пищи, то можно навредить своему здоровью.

Вытяжка для искусственной вентиляционной обработки решит все эти проблемы. Поэтому сейчас будут предложены следующие комментарии по ее установке и эксплуатации:

• как уже говорилось выше, устанавливайте вытяжку из нержавеющей стали, также хорошим вариантом будут алюминиевые вытяжки — эти два варианта окажут лучший эффект прочности и долговечности, чем другие претенденты;
• фильтр для вытяжки — он установлен по умолчанию, но для качественной работы его рекомендуется менять примерно один раз в полгода;
• если в вытяжке установлен достаточно мощный вентилятор, то вентиляционная шахта может быстро закупориться очень сильным напором устраняемого воздуха — это приведет к не функционированию устройства и все, что должно удаляться, останется на кухне;
• профилактика и уход за вытяжкой также должны присутствовать: своевременно прочищайте каналы от посторонних загрязнителей и жировых скоплений;
• если кухня достаточных размеров и подходит для одновременно включенных четырех конфорок, то рекомендуется установить сразу два отверстия: через одно будет поступать свежий воздух, а через второе удаляться нежелательный — это также будет кстати в летний жаркий период.

Больше комментировать нечего, установка кухонной вытяжки не составит никаких проблем даже непосвященному пользователю – кухня станет свежей и будет раем для любого любителя постоять у плиты.

Очистить воздух: изучение различных типов вытяжек | Albert Lee

Если вы занимаетесь ремонтом кухни или планируете обновить некоторые старые приборы, чтобы они лучше соответствовали планировке вашей кухни, вам не следует пренебрегать одной вещью — вытяжкой. Также называемый вытяжкой, это часто упускаемый из виду аспект функциональности и дизайна кухни.

Вытяжки изготавливаются из различных материалов, конфигураций, стилей и отделки, и в зависимости от планировки вашего кухонного помещения у вас будет возможность установить вытяжку под шкафом или прямо над плитой.

Независимо от того, какую серию вы в конечном итоге выберете, она должна соответствовать вашим потребностям в вентиляции и выполнять то, для чего она предназначена. Если вам не терпится подышать свежим воздухом, читайте дальше, чтобы узнать о различных типах вытяжек и уникальных функциях, которые сделают ваше кулинарное пространство особенным.

Что делает вытяжка?

Прежде чем мы перейдем к основным вопросам, давайте кратко обсудим назначение вытяжки. Любая вентиляционная установка предназначена для контроля и рассеивания дыма, пара и запахов жира или масла из вашей кухни. Вытяжка собирает и отводит эти вредные для здоровья испарения, чтобы предотвратить запотевание кухни во время приготовления пищи.

Система вентиляции вносит свой вклад в улучшение качества воздуха в вашем доме, но она также играет роль в сохранении красоты и структуры ваших стен, фартука и кухонных шкафов. Решение о том, как вы хотите вентилировать вытяжку и как вы хотите рассеивать нежелательные пары, зависит от структуры вашей кухни, размера плиты или варочной панели и ваших личных предпочтений.

Мы думаем, что вы готовы выпустить пар, поэтому давайте рассмотрим некоторые из самых популярных вариантов вытяжек.

Настенная вытяжка

Настенная вытяжка – это вентиляционная система, которая крепится к стене прямо над зоной приготовления пищи. Если у вас в настоящее время есть шкаф в этом пространстве над плитой, его можно снять, чтобы освободить место для этой разновидности вытяжки.

Они также известны как дымоходы, потому что конструкция, используемая для вентиляции, напоминает домашний дымоход и служит элементом дизайна, который придает стильный и неповторимый вид любому кухонному пространству. Эта модель вытяжки выводит дым и запахи из вашей кухни на улицу через внешнюю стену за устройством.

Один из наших бестселлеров является частью официальной серии нестандартных капюшонов Albert Lee. Эта 30-дюймовая настенная вытяжка с дымоходом (RH00630BS) оснащена сенсорным управлением с тремя скоростями, светодиодными лентами, круглым воздуховодом 6 дюймов и воздуходувкой 600 CFM.

Вытяжка под шкафом

Вытяжка под шкаф – популярный выбор для многих современных кухонь благодаря компактному дизайну и привлекательной конструкции. Как следует из названия, эта разновидность вытяжек устанавливается под шкафами, расположенными непосредственно над варочной панелью.

Вытяжка под шкафом может быть с воздуховодом или без воздуховода, обеспечивая гибкий вариант для вашей кухни. Если вы выберете канальный маршрут, это означает, что ваша вытяжка будет фильтровать грязный воздух и возвращать его на кухню. Если вы предпочитаете модель без воздуховодов, вытяжной вентилятор будет рециркулировать кухонный воздух через специальные фильтры вместо воздуховодов. Эти фильтры помогают задерживать жир и грязь, а также нейтрализовать запахи, в то время как воздух возвращается обратно на кухню. Это может быть более эффективным методом, но требует больше места во время установки.

Эта трансформируемая под шкаф вытяжка KitchenAid (UXT5530AAS) предназначена для работы с небольшими кухонными приборами и сочетает в себе элегантный дизайн и эффективную вентиляцию. Он оснащен высокопроизводительным вентилятором мощностью 400 кубических футов в минуту, тремя скоростями и двойным галогенным освещением рабочей поверхности.

Островная вытяжка

Островная вытяжка — невероятно адаптируемый и универсальный вариант, если вы хотите улучшить свой кухонный остров. По дизайну она напоминает настенную вытяжку, но островная вытяжка располагается над варочной панелью и подвешивается к потолку.

Вместо воздуховода, который прячется за вытяжкой, потолочный воздуховод выводит весь загрязненный воздух и запахи из вашей кухни в воздушное пространство за пределами вашего дома. Важно провести точные измерения и свериться с рекомендациями производителя, чтобы обеспечить достаточный зазор для установки. Не все вытяжки имеют достаточный зазор для вентиляции через потолок.

Навесной дымоход Bosch серии 500 (HCB56651UC) поглощает запахи с помощью угольных фильтров, оснащен вентилятором, который автоматически включается на высокой скорости, если в зоне управления ощущается чрезмерное тепло, ЖК-экраном с напоминаниями об очистке и встроенным в таймере управления.

Вытяжной колпак с нисходящей тягой

Вытяжка с нисходящей тягой — идеальная модель, если вы ищете дискретную систему вентиляции. Если у вас есть кухня с ограниченным пространством над головой, вытяжка с нисходящей тягой прячется в задней части варочной панели до тех пор, пока вы не будете готовы использовать ее снова. Это предлагает чистый, ненавязчивый вид, который дополняет планировку вашей кухни и остальных ваших приборов.

В отличие от многих других вытяжек, которые выводят дым к потолку, вытяжки с нисходящей тягой вытягивают любой поднимающийся дым или пар вниз и от зоны приготовления пищи, выводя их через каналы под полом.

Популярной моделью является 36-дюймовая вентиляционная установка с нисходящим потоком от Wolf (DD36). Эта модель опускается в столешницу, когда она не используется, чтобы обеспечить четкий обзор вашей кухни. Он поставляется с проводным пультом дистанционного управления, который можно использовать на расстоянии до девяти футов, а индикатор сообщает, когда пришло время очистить фильтры, которые можно мыть в посудомоечной машине.

Вставные колпаки

Вставная вытяжка или вставная вытяжка шкафа обеспечивают индивидуальный подход к современному дизайну кухни. Его можно установить в шкафу над плитой или варочной панелью. Он поставляется со стандартными функциями вытяжек, такими как вентиляторы, регуляторы скорости и системы освещения, но не имеет полнофункциональной системы вентиляции, как другие разновидности вытяжек.

Вставной колпак лучше всего использовать в качестве крепления для специально разработанного колпака, потому что он имеет каркас и все базовые элементы, которые вам понадобятся для надлежащего вентиляционного устройства. Это направление также позволяет вам спроектировать вентиляционную систему, которая идеально соответствует планировке вашего кулинарного пространства.

Индивидуальная подкладка капота Amana (UVL6036JSS) со скрытой системой вентиляции, установленной внутри специальной вентиляционной крышки (которая может быть изготовлена ​​из металла, дерева, гипса или плитки), что обеспечивает уникальный обтекаемый вид. Он также предлагает вам выбор двигателей для различных уровней мощности вентиляции.

Часто задаваемые вопросы

Теперь, когда вы знаете о типах вытяжек и о том, что они могут предложить, у вас могут возникнуть вопросы относительно размеров вытяжек и явных различий между моделями. В качестве краткого резюме, вот некоторые из наших наиболее часто задаваемых вопросов, когда речь идет о вентиляционных вытяжках.

1. В чем разница между островной вытяжкой и настенной вытяжкой?

Как упоминалось ранее, островная вытяжка не крепится к стене. Островные вытяжки расположены на потолке и требуют более мощного вентилятора, чтобы максимизировать эффективность и выдувать нежелательный воздух из вашей кухни.

2. Чем отличается вставка вытяжки от вытяжки под шкаф?

Подшкафная вытяжка представляет собой полнофункциональную систему вентиляции, расположенную под кухонными шкафами. Вставка представляет собой настраиваемую деталь с вентилятором, подсветкой и панелью управления, но она не будет иметь полных возможностей вентиляции.

3. Какие бывают размеры вытяжек?

Они различаются в зависимости от модели и требований к установке, но наиболее распространены два размера: 30 и 36 дюймов. Для оптимальной вентиляции вытяжка должна быть установлена ​​на расстоянии от 20 до 24 дюймов от электрической плиты и от 24 до 30 дюймов от газовой плиты.

4. Нужна ли мне 30- или 36-дюймовая вытяжка?

Многие факторы могут определить размер вытяжки. Учитывайте место установки, фильтры, высоту, размер вашего кухонного прибора, систему воздуховодов и CFM. Вытяжки должны выступать на три-шесть дюймов за пределы варочной панели, так что имейте это в виду для системы отсчета.

Ключевые выводы

Помните, что если вы ремонтируете кухню, вытяжка так же важна, как и любой другой прибор. Система, которая очищает воздух на вашей кухне от запахов, дыма и остатков пищи, поможет вам поддерживать приятную атмосферу, которая будет распространяться по всему дому. Количество брендов, стилей и вариантов установки не ограничено. Это небольшое дополнение может изменить ландшафт вашей кухни и иметь большое значение для успеха вашего домашнего дизайна и функциональности вашего кухонного пространства.

Если вы готовы инвестировать в новую вытяжку, Альберт Ли предлагает самый разнообразный выбор экологически чистых марок и моделей вытяжек, а также нашу собственную линейку вытяжек, изготовленных по индивидуальному заказу. Вы даже можете найти множество воздуходувок и аксессуаров для вытяжки, которые подойдут к вашей новой системе вентиляции. Чтобы убедиться в этом, посетите один из 6 наших розничных магазинов в районе Большого Сиэтла или сделайте покупку в Интернете уже сегодня!

Код вентиляции вытяжки (Требования 2023 г.)

Вероятно, наиболее важным требованием кода для вытяжек является то, что они должны выходить наружу.

Другим важным кодом является длина воздуховода и диаметр кухонной вытяжки.

Канал встраиваемой вытяжки должен быть выполнен из гладкого металла с минимальным количеством витков.

В качестве домашнего инспектора я проверял многие вытяжки на протяжении многих лет, и клиенты часто спрашивают меня о строительных нормах и правилах. Несмотря на то, что инспекторы не являются инспекторами норм, нам нравится знакомиться со строительными нормами и лучшими практиками.

В этом руководстве по коду HomeInspectorSecrets.com я рассмотрю…

• Минимальная длина и диаметр воздуховода
• Минимальные кубические футы в минуту или скорость вращения вентилятора
• Как вытяжки выводят воздух наружу
• Системы подпитки для мощных вытяжных вытяжек

Коды кухонных вытяжек основаны на IRC и вашем местном коде

Требования к вентиляционным вытяжкам изложены в IRC или Международном жилищном кодексе.

IRC — это «образцовый код», на котором основаны коды многих штатов и округов США. Для окончательного решения по любому вопросу о нормах вам нужно будет проконсультироваться с местными государственными или городскими строительными нормами или даже быстро позвонить в местный строительный отдел.

Несмотря на то, что я суммирую требования к коду (я только что рассмотрел некоторые из наиболее важных вопросов), это не исчерпывающий список всех кодов и исключений.

В качестве примечания: старые дома почти всегда «устаревают» и не обязаны соответствовать новым требованиям кодекса, за исключением новых установок.

7 Строительные нормы и правила для кухонных вытяжек

1. Вытяжка должна выходить наружу

Вытяжка всегда должна выходить наружу. Они не могут выходить на чердак, в подвал или в потолочную полость.

Исключение основного кода относится к бесканальным или рециркуляционным вытяжкам, если они перечислены и предназначены для этого типа установки. Рециркуляционные вытяжки всегда требуют добавления угольного фильтра, который улавливает дым и запахи. Возможно, вы захотите прочитать мое полное руководство по теме «Должна ли вентиляция вытяжек выходить наружу», в котором содержится более подробная информация.

Вот несколько других требований к вытяжке…

• Внутренняя часть воздуховода должна быть гладкой (без выступов)
• Воздуховод вытяжки должен быть герметичным
• Вытяжка должна иметь обратный клапан (заслонка или «заслонка» закрывает вентиляционное отверстие, когда вытяжка не используется)
• Вытяжной воздуховод должен быть независимым и не соединен ни с другая вытяжная система, такая как вентилятор для ванной комнаты

2. Материал воздуховодов

Воздуховоды вытяжных шкафов всегда должны быть из оцинкованной стали, нержавеющей стали или меди.

Единственным исключением из этого кода является вытяжка с нисходящим потоком воздуха (воздух всасывается вниз, а вентиляционное отверстие уходит в пол).

При вытяжке с нисходящей тягой допускается при определенных условиях использовать пластиковые трубы из ПВХ вместо металлических.

Читайте также >> Как установить вытяжку на крыше?

3. Может потребоваться система подачи свежего воздуха

Если у вас есть вытяжка с производительностью 400 кубических футов в минуту или выше, может потребоваться установка системы подачи свежего воздуха. Системы подачи свежего воздуха представляют собой автоматизированные устройства с заслонками, которые подают свежий воздух с улицы или заменяют воздух, отработанный вытяжкой.

Это требование кода применимо только к газовым или пропановым плитам и если они еще не оборудованы прямой вентиляцией.

Блок подпиточного воздуха также должен иметь заслонку, закрывающуюся, когда она не используется, чтобы наружный воздух не просачивался в дом.

На рынке имеются универсальные системы подачи свежего воздуха, в которых используется датчик для открытия заслонки при обнаружении включенной вытяжки. Этим системам требуется только проводка низкого напряжения, и они хорошо работают с новыми или существующими кухонными вытяжками.

4. Длина воздуховода

Кодовые требования к длине воздуховода вытяжных шкафов основаны на диаметре воздуховода, гладкости его стенок и рейтинге CFM.

Например, если ваша вытяжка рассчитана на 200 кубических футов в минуту, а гибкий воздуховод имеет диаметр 6 дюймов, то максимальная длина воздуховода составляет 18 футов. А воздуховод диаметром 5 дюймов или меньше не допускается даже с вытяжкой 200 кубических футов в минуту и ​​6-дюймовым гибким воздуховодом.

Исключением из этого раздела является ситуация, когда вытяжка удовлетворяет требованиям производителя или если вы самостоятельно проверяете воздушный поток вытяжки с помощью какого-либо измерительного устройства.

Знак X в приведенной ниже таблице означает, что при данных условиях воздуховод не допускается из-за высокого перепада давления.

5. Внешняя крышка

Вентиляционные отверстия вытяжки всегда должны быть расположены снаружи, и они должны заканчиваться на расстоянии не менее 3 футов от окон, дверей и других вентиляционных отверстий, таких как вентиляторы в ванной комнате. Я приглашаю вас прочитать мое руководство о том, как вентилировать вытяжку на внешней стене здесь.

Если у вас есть воздухозаборник с принудительной подачей воздуха, например, из высокоэффективной печи, то вентиляционное отверстие вытяжки должно быть на расстоянии не менее 10 футов. Исключением из правила 10 футов является вентиляционное отверстие вытяжного шкафа высотой не менее 3 футов 9 метров.0200 над впускным клапаном.

6. Минимальная скорость вытяжки или кубических футов в минуту

Абсолютный минимум кубических футов в минуту для кухонной вытяжки составляет 100 кубических футов в минуту.

CFM означает кубические футы в минуту, и это рейтинг вытяжки, определяющий, сколько воздуха вытяжка может выпускать каждые 60 секунд. Большинство вытяжек находятся в диапазоне 150-350 кубических футов в минуту. Подробности смотрите в моем руководстве по выбору CFM для вытяжек .

7. Необходимо использовать индивидуальную или выделенную ответвленную цепь

Вытяжки должны питаться от отдельной ответвленной цепи.

Для вытяжек большей мощности потребуется отдельная цепь.

Минимальная длина шнура 18 дюймов, максимальная длина шнура 48 дюймов. Ознакомьтесь с нашим руководством по выбору правильного размера выключателя для любой бытовой техники здесь.

Код вентиляции подпиточного воздуха предотвращает отравление угарным газом

Основная причина требования кода подпиточного воздуха (код № 3 выше) для некоторых вытяжных шкафов заключается в предотвращении опасности угарного газа.

Если у вас очень мощная вытяжка, она создаст большую атмосферное давление  дисбаланс в доме (отрицательное атмосферное давление), который может создать сценарий обратной тяги.

Обратная тяга — это когда отрицательное давление воздуха фактически меняет направление потока выхлопных газов в дом. Если выхлопные газы попадают внутрь дома, а не наружу, может произойти отравление угарным газом.

СВЯЗАННЫЕ: Вентиляция газовых плит через стену

Подпиточный воздух должен поступать на кухню

Если вам нужна система подпиточного воздуха по коду, «подпиточный» или свежий воздух необходимо направить на кухню или в комнату, где находится вытяжка.

Исключением из этого правила является то, что он может пройти в другую комнату, если они соединены постоянным отверстием.

Тип заслонки для системы подпиточного воздуха должен работать либо под действием силы тяжести (открывается и закрывается в зависимости от расхода воздуха), либо может иметь электронное управление. Электрические заслонки открываются автоматически при включении вытяжки.

Заключительные мысли

Самый важный вывод о требованиях кода вытяжных шкафов заключается в том, что они должны вентилироваться наружу. Они не могут попасть в подвал или на чердак.

Кроме того, существуют требования безопасности к воздуховодам, такие как длина и тип используемого материала. Если вы используете слишком маленький диаметр воздуховода, это может привести к падению давления и создать опасную ситуацию.

Еще одно важное требование кода относится к подпиточному воздуху.

Если ваш вытяжной шкаф имеет производительность 400 кубических футов в минуту или более, вам может потребоваться установка системы подачи свежего воздуха, чтобы предотвратить опасную ситуацию с обратным потоком , связанную с отравлением угарным газом, если у вас есть приборы, сжигающие топливо.
