Маркировка дверей по ГОСТУ: деревянных, противопожарных, металлических
13.10.2022
Дверь является строительной конструкцией, которая используется для заполнения дверных проемов. Такое изделие (при условии нахождения дверного полотна в закрытом положении) защищает помещения, транспорт и иные объекты от прохода посторонних лиц, шума, неблагоприятных климатических факторов.
Для чего нужна маркировка дверей?
Маркировка дверей является неотъемлемым этапом выпуска в обращение товаров данной категории. Изготовителю следует в установленном действующим законодательством порядке нанести полную и достоверную информацию на изделие или упаковку.
Указанную процедуру проводят для того, чтобы потребитель имел возможность ознакомиться со сведениями о производителе, характеристиками продукции, области ее использования, а также узнать, отвечает ли она требованиям национальных стандартов.
Производитель балконных блоков из дерева и деревоалюминия оформляет на такого типа конструкции декларацию о соответствии в национальной системе РФ (поскольку этот вид товаров входит во второй перечень Постановления Правительства № 2425, которое заменило ПП 982 от 01.
12.2009). На противопожарные конструкции предпринимателю потребуется получить пожарный сертификат, что определено ФЗ № 123 или сертификат соответствия ТР ЕАЭС 043/2017. Кроме того, у изготовителя имеется возможность дополнительно подтвердить качество в добровольной системе сертификации (по результатам этой процедуры выдается добровольный сертификат на срок, не превышающий 3 лет).
Наличие указанных разрешительных документов позволяет маркировать прошедшую проверку продукцию установленными знаками соответствия. Обращайтесь к сотрудникам центра, получите ответы на вопросы, касающиеся маркировки, чипирования или штрихкодирования продукции.
Какие виды дверей существуют?
Классифицируют весь перечень дверных конструкций по следующим характеристикам:
- назначение – межкомнатные, входные, противопожарные, пылезащитные, пулестойкие, дымозащитные и иных видов;
- материал, из которого изготовлены двери – из стекла, пластика, дерева, стали и других типов;
- конструкция – откатные, складывающиеся, раздвижные, арочные, маятниковые или ротационные, двустворчатые, распашные и иных разновидностей;
- направление, по которому открываются – правыми, левыми либо симметричными.
Основные особенности маркировки дверных блоков из дерева
Маркировка деревянных дверей выполняется на основании действующих стандартов. Так, для блоков дверных деревянных разработан ГОСТ 475-2016. Положениями стандарта определено, что к дверной конструкции прикрепляют этикетку (она может быть самоклеящейся), на которой указывают сведения:
- наименование производителя;
- дата выпуска;
- № заказа;
- марка;
- знак, который подтверждает приемку продукции отделом технического контроля (далее — ОТК).
Запрещается маркировать защитную пленку.
Все комплектующие конструкции должны быть промаркированы в соответствии с требованиями нормативных актов.
Каким образом маркируют металлические дверные конструкции?
Маркировку металлических дверей осуществляют с учетом требований ГОСТ 31173-2016 и ГОСТ 23747-2015. Она должна отражать требования к определенному виду дверных блоков и давать возможность идентифицировать продукцию с целью установления ее подлинности.
На этикетке указывают:
- предприятие, которое является производителем;
- тип;
- условное обозначение конструкции, включая класс прочности;
- № заказа и/или дата производства;
- штамп о приемке службой ТК.
Все комплектующие приборы должны быть промаркированы согласно действующим стандартам.
Конструкции из алюминиевых сплавов маркируют этикеткой или водостойким маркером (на не лицевой стороне). В отдельных случаях допустимым является нанесение информации на защитную пленку.
Как нужно маркировать противопожарные дверные блоки?
Противопожарная дверь является строительной конструкцией, которая состоит из перечня неподвижных и подвижных составляющих. Оснащена приспособлениями для автоматического закрывания и комплектом запирающих механизмов. Предназначена для установки в проемах противопожарных преград и предотвращает распространение огня и дыма в различного типа помещениях на определенном временном промежутке.
Маркировка противопожарных дверей осуществляется согласно положениям ТР ЕАЭС 043/2017, ГОСТ Р 57327-2016 и включает информацию:
- о названии;
- условном обозначении;
- дате выпуска – месяц, год;
- торговой марке предприятия;
- наименовании страны изготовления;
- производителе и его адресных данных;
- знаке обращения – наносится на продукцию, упаковку и техдокументацию.
Что касается упаковочного листа, то в нем указывают данные:
- об условном обозначении или названии изделия;
- о числе изделий в упаковке;
- дате, когда товар упакован;
- подпись упаковщика;
- штамп.
Как маркируют судовые дверные конструкции?
Судовые дверные блоки бывают следующих типов:
- штампованными проницаемыми;
- штампованными водогазонепроницаемыми;
- плоскими водогазонепроницаемыми.
Маркировка судовых дверей осуществляется по ГОСТу 25088-98 и предполагает нанесение на конструкцию сведений в отношении:
- торговой марки производителя;
- наименовании предприятия;
- условного обозначения;
- обозначения основного конструкторского документа;
- даты выпуска;
- клеймо ОТК.
Если планируется поставка продукции в другие страны, ее маркируют данными:
- о товарном знаке;
- наименовании страны, в которой было произведено изделие;
- условном обозначении;
- дате производства;
- клейме ОТК.
Маркируют товар при помощи ударного способа установленным шрифтом. Все данные четкие и хорошо читаемые.
В случаях, когда транспортировку осуществляют пакетами или контейнерами, к каждому крепят ярлык, на который наносят транспортную маркировку (при помощи несмываемой краски). Состоит из основных, информационных, дополнительных и манипуляционных знаков.
Появились вопросы в отношении маркировки дверей по ГОСТу? Обращайтесь за помощью к специалистам центра.
Сотрудники также оказывают содействие в штрихкодировании строительной продукции или материалов и разработке этикеток на все виды продукции. Нанесение штрих-кодов на упаковку или этикетку позволяет в значительной мере упростить учет товаров и осуществлять поставки в крупные торговые сети.
Стать нашим клиентом просто: оставьте заявку на сайте или позвоните по указанному номеру телефона. Консультации предоставляются бесплатно.
Обозначение дверей на чертежах по ГОСТу в разрезе: как выполняется маркировка
Автор Michael На чтение 5 мин Просмотров 23.
3к. Опубликовано
В любом здании одним из самых важных элементов является дверь. Поскольку строительный рынок предлагает большое разнообразие в выборе моделей, то, соответственно, обозначение дверей разных конструкций на чертежах по ГОСТу отличается, это же касается и маркировки. Очень важно, чтобы обозначение установленных моделей было правильно нанесено на схеме.
Содержание статьи
- Условные обозначения дверей на чертежах согласно ГОСТу
- Правила при составлении схем
- Основные типы изделий
- Маркировка конструкций
- Дополнительные обозначения
- Пример обозначений на чертежах

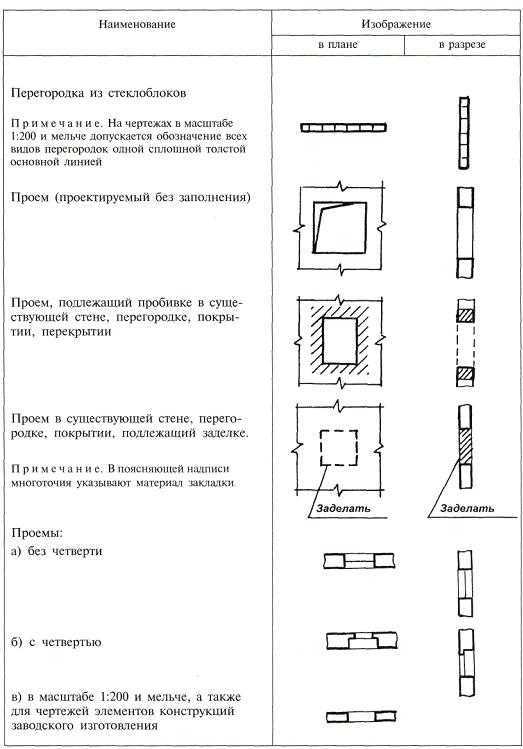

Условные обозначения дверей на чертежах согласно ГОСТу
На чертежах масштабом 1:50 и больше двери должны обозначаться обязательно. Пример схемы обозначения можно увидеть ниже:
| № | Изображение | Тип конструкции |
| 1 | Однопольная | |
| 2 | Двупольная | |
| 3 | Двойная двупольная | |
| 4 | Двойная однопольная | |
| 5 | Откатная наружная однопольная | |
| 6 | Однопольная откатная с открыванием в нишу | |
| 7 | Раздвижная двупольная | |
| 8 | Складная
| |
| 9 | Складная-откатная |
Такое обозначение двери на чертеже должно присутствовать во всех схемах.
Например, на таблице хорошо видно, что раздвижная система указана в виде прямоугольников с идущими к ним параллельными линиями, а вот распашная система рисуется с прямоугольниками и идущими под углом линиями и т.д.
Правила при составлении схем
На чертежах изображать двери необходимо в виде стенных проемов. Их запрещается заштриховывать, а наносить нужно в виде перпендикулярных линий. Кроме того, во время создания чертежа должны соблюдаться следующие правила:
- Основные линии должны быть толщиной не больше 0,8 мм;
- Надписи над обозначениями пишутся шрифтом №7;
- Пояснения к условным обозначениям пишутся шрифтом №5.
Кроме условного обозначения, определить полную характеристику двери, например, наличие порожка, тип конструкции, можно по маркировке. Она, согласно установленным нормативам, должна присутствовать на чертежах межкомнатных и входных дверей.
Основные типы изделий
Маркировка дверей различной конструкции на чертежах по ГОСТу имеет следующую расшифровку:
- «Г». Состоит из одного или двух полотен и монтируется внутри здания. Изделие может собираться с коробкой, порожком и обкладками;
- «О». Похожи по своему типу с предыдущим вариантом, но дополнительно могут иметь стеклянные вставки;
- «К». Маятниковый тип, где дверь качается. Конструкция в основном состоит из двух полотен и с отсутствием порожка;
- «У». Входной тип изделия с усиленной рамой и полотном. Устанавливается при входе в частный дом или квартиру.
Состоит из одного или двух полотен и монтируется внутри здания. Изделие может собираться с коробкой, порожком и обкладками;Маркировка конструкций
Как обозначаются двери различных конструкций на чертежах понятно, а теперь стоит разобраться с маркировкой. Компании по производству дверей изготавливают полотна различных размеров и это же в обязательном порядке должно быть указано в чертежах и маркировке.
Согласно ГОСТу, производитель указывает размеры полотна для того проема, для которого оно предназначено и это же указывается на схеме рядом со значком двери. Кроме того, модель изделия «О» или «Г» может иметь две створки неравные по ширине и тогда около дверей на чертеже по ГОСТу указываются дополнительные буквы «П» и «Л», что означает правое и левое полотно.
Также если конструкция оснащена порожком, то это обозначается в виде буквы «П».
Дополнительные обозначения
Все условные обозначения дверей для внутренней установки на чертежах по ГОСТу расписаны, а вот что касается наружных конструкций, то здесь могут присутствовать следующие обозначения:
- «С» − служебная;
- «Н» − Изделие тамбурного типа или входные;
- «Л» − Лазовая или люковая модель.
Если около дверей на чертеже по ГОСТу указана одна из перечисленных букв, то буквы, обозначающие тип конструкции, например, «Г», «О» и т.д. переносятся немного дальше.
Во время маркировки цифры обычно указываются на третьей позиции как на чертеже межкомнатных, так и входных конструкций. И в том, и другом случае цифры указывают на размер проемов. Как уже упоминалось, после них могут идти сразу же буквы, которые обозначают какие-либо второстепенные характеристики модели двери. Кроме вышеперечисленных, могут быть еще и следующие:
- «Т» − трудносгораемая дверь;
- «С» − сплошное заполнение модели;
- «Ц» − имеет сплошное внутреннее заполнение, оснащена цилиндровым замком и порожком;
- «Щ» − щитовая модель;
- «П» − правая створка или порожек;
- «Л» − левая створка;
- «В» − влагостойкое полотно.
Если дверь металлическая, то в разрезе на чертеже ее штрихуют прямыми параллельными линиями с уклоном в 45 градусов, а вот расстояние между штрихами будет зависеть от масштаба плана. Если изделие деревянное, тогда его штрихуют круговыми линиями, то есть так, как идут волокна в дереве, показывая, таким образом, настоящее расположение слоев древесины в полотне.

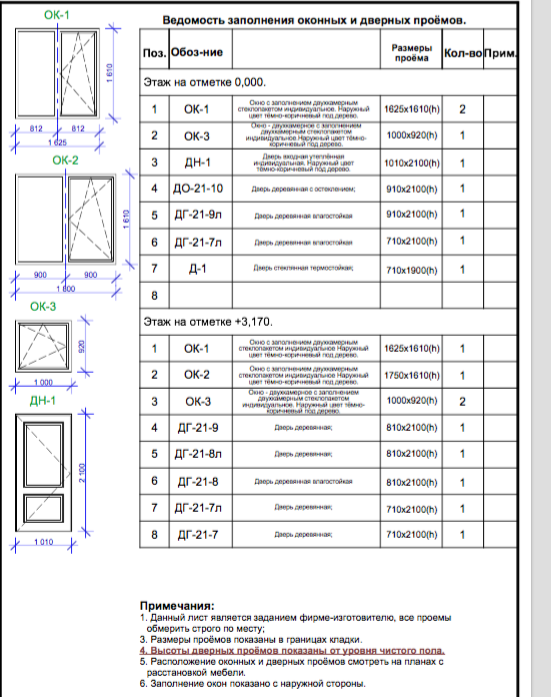

Пример обозначений на чертежах
Стоит на примере показать, как проводится расшифровка информации на чертежах деревянных конструкций:
- ДК 24-19. «Д» указывает на то, что изделие является дверью, а «К» — качающийся тип. Первая цифра 24 означает высоту проема в 24 дм, а 19, соответственно, ширину в 19 дм;
- ДО 24-15П. Двупольная правая дверь с порожком, а буква «О» означает, что конструкция стеклянная, либо с небольшими стеклянными вставками;
- ДГ21-7ЛП. Изделие состоит из одного левого полотна, с порожком. Предназначено для высоты проема в 21 дм и ширины 7 дм.
Чертеж – это не просто рисунок с изделием, но и схема, где содержатся все данные для производства и эксплуатации. Для его разработки потребуется большой опыт инженера, чтобы правильно произвести обозначение раздвижных, распашных или складных моделей дверей на чертежах, указать все технические характеристики и прочее.
