Мауэрлат фото: что это такое, размеры, сечения, устройство, фото

Мауэрлат — что это: назначение, размеры, расчет

• Мауэрлат: что это такое, для чего нужен
• Какие размеры оптимальные
• Расчет для двускатной крыши
• Устройство мауэрлата

Несущая конструкция крыши и покрытие кровли находятся под воздействием множества сил, порой даже протвоположно направленных. К примеру, если задержавшийся на поверхности кровли дома снег давит на нее своим весом, то сильные порывы ветра «стараются» ее оторвать. Как же не допустить, чтобы крыша не «поехала»?

Некоторые слова из лексикона строителей вызывают недоумение у простого обывателя, например, мауэрлат. Что это известно далеко не каждому. Если говорить вкратце, то именно подобная конструкция служит опорой для всей стропильной системы крыши дома. То есть, можно сказать, что мауэрлат для крыши это тот фундамент, на котором все ее элементы объединяются в цельную конструкцию. Более того, он обеспечивает «ровность крыши», то есть отсутствие даже малейшего уклона в какую-либо сторону. Ведь на самом деле идеально подогнать все стены по высоте в процессе строительства практически невозможно.

Мауэрлат: что это такое, для чего нужен ↑

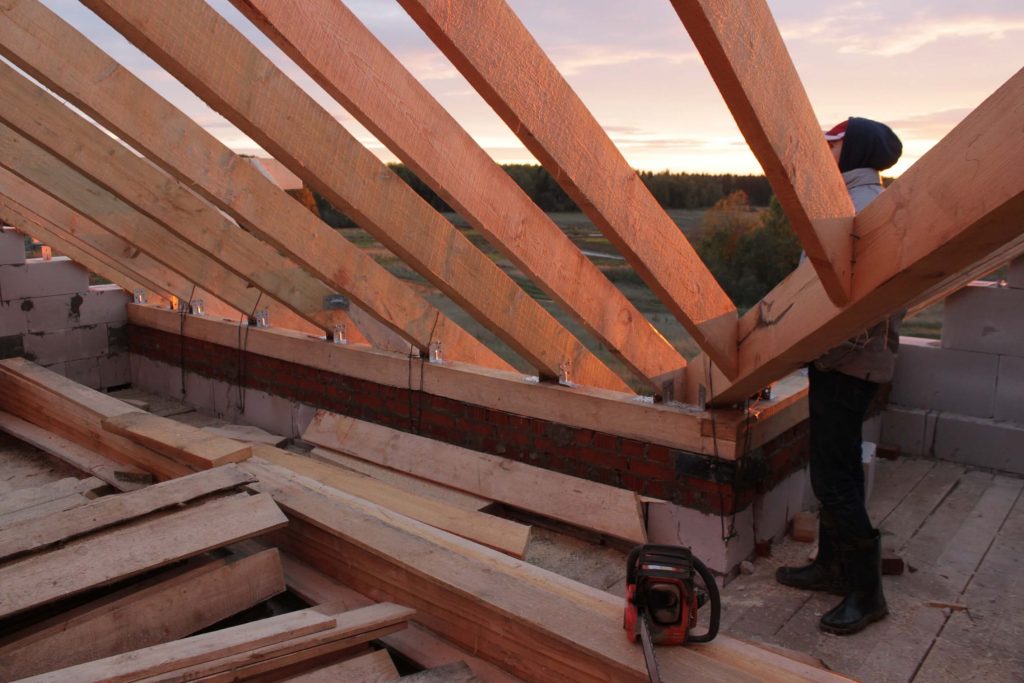

В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома.

На заметку

При работе с металлическими фермами используют швеллер или двутавр. Мауэрлат брусового дома есть не что иное, как последний венец, который особенно тщательно зафиксирован на предыдущих.

Зная, что такое мауэрлат кровли, проще разобраться зачем нужен подобный «пояс».

Он необходим:

• во-первых, чтобы по возможности равномернее распределять сосредоточенную нагрузку, оказываемую стропильными ногами на площадь верхней обвязки стен. Как уже было отмечено, это своеобразный фундамент стропиловки крыши;
• во-вторых, он служит для привязки крыши. Это особенно актуально для регионов с сильными ветрами.

Внимание!

Некоторые мастера рассматривают возможность возведения крыши без мауэрлата, особенно если она небольшого размера. Стропила в этом случае они фиксируют сразу к балкам перекрытия. Но насколько это оправдано,

• ведь матица обеспечивает дополнительную жесткость несущей конструкции;
• хотя скат и уменьшает распирающее усилие и парусность кровли, однако, вероятность того, что ее унесет сильным ветром, тем не менее, существует.

Какие размеры оптимальные ↑

Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще. Во-первых, монтаж облегчает прямоугольный профиль заготовки, во-вторых, брус можно поместить на срезах стен значительно удобнее и устойчивее.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью. Они зависят от определенных параметров:

• площадь и периметр дома;
• тип крыши;
• кровельный материал;
• материал, используемый в несущей конструкции;
• климатические условия;
• наличие мансарды и другие.

Однако, основным показателем, который лежит в основе расчета, является тип крыши.

• Сечение подбирается, исходя из формы несущей конструкции и ее веса. Как правило, его размеры соответствуют классическим: 100 на 100 или 150, 150 на 150 или 200.

Совет

Если в силу каких-то причин перепад высот стен оказался значительным, то выровнять его можно не толстым слоем стяжки, а взяв брус другого сечения.

• для расчета массы и объема бруса используют следующие формулы:

Расчет для двускатной крыши ↑

Классическая двухскатная кровельная конструкция считается одной из самых простых. Стропильную систему в данном случае устраивают на подстропильных балках, уложенных с поперек мурлата небольшой подрезкой. В результате образуется треугольник, который, будучи самой жесткой геометрической фигурой, прекрасно противостоит нагрузкам.

Для матицы двухскатной крыши используют заготовки из бруса с сечением 10 на 10 см либо 15 на 15 см. Обязательным условием надежности конструкции является гидроизоляция под мауэрлат, причем последний должен проходить поверх изоляции на расстоянии по крайней мере в 0,4 м от верхней грани перекрытия. В качестве опор для прогонов выступают стойки. Их врубают в лежни с шагом в 300–500 см.

Подкос и стропильная нога должны быть почти взаимно перпендикулярны. В случаях, когда длина стропильной ноги достаточно велика, появляется необходимость в установке дополнительных подкосов, упирающихся на лежни.

Таким образом, очевидно, что при выполнении расчетов даже простейшей конструкции принимается во внимание множество факторов, от которых зависит выбор параметров материала для крепления.

На заметку

В любом случае в основу расчета параметров мурлата заложена способность опорного бруса выполнять свое главное предназначение – обеспечивать устойчивость и надежность скатной конструкции для двухскатной крыши.

На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:

Независимо от размеров его устанавливают, отступив от внешней грани стены как минимум на 5 см.

Устройство мауэрлата ↑

Установка мауэрлата отличается по технологии закрепления к стенам:

• кладка из кирпичей. Конструкцию фиксируют к деревянным брускам, вмурованным в стену на 2–3 ряда ниже ее верхнего края. Для закрепления используют скобы.
• ячеистых блоков. В этом случае под крышей потребуется прежде залить железобетонный армпояс. При этом в заливку закладывают резьбовые шпильки Ø 1,2–1,4 см с минимальным шагом 150 –200 см. В заготовках под шпильки просверливают отверстия и притягивают брусья мурлата к стене, используя гайки и шайбы.
• при возведении стен из кирпича шпильки можно вмуровывать сразу в кладку. Достаточно глубины в три ряда. Расходы можно сократить, если заменить шпильки простой арматурой и приварить гайки.
• в кладку из кирпичей, сохранив тот же отступ от верха стены в три ряда, вкладывают 3 или 4-миллиметровую стальную проволоку. Ее концы выводят как наружу, так и вовнутрь. Их длины должно хватить на обвязку брусьев мурлата.

Совет

Нередко при устройстве мурлата требуется сращивать брусья. Для этого выполняют их зарезку в полдерева и скрепляют либо при помощи болтов, либо используя гвозди.

Посмотрите, как на практике осуществляют устройство мауэрлата видео.

© 2023 stylekrov.ru

размеры, как своими руками сделать установку и гидроизоляцию, какое сечение подобрать, как рассчитать толщину, примеры на фото и видео

Содержание статьи:

1. Как правильно установить мауэрлат

2. Правила выполнения монтажа стропил к мауэрлату

3. Особенности жесткого крепления

4. Особенности скользящего (шарнирного) крепления

Мауэрлат – это деревянный брус, выполняющий роль опоры для наслонных деревянных стропил в кровельной конструкции. Благодаря ему нагрузка крыши равномерно распределяется по поверхности всех несущих элементов, помимо этого, установка мауэрлата выполняется для соединения крыши со стенами дома.

Расположение мауэрлата допускается как по всем внешним стенам, а точнее по их верхней части, постройки, так и только под стропильной ногой, передающей нагрузку. В первом случае речь идет о цельном мауэрлате, во втором – о частичном. Не зависимо от выбранного способа, брус не должен касаться внешнего края стены. Для предотвращения процесса гниения древесины поверх бруса обматывается водонепроницаемый материал, как правило, рубероид.

Надежность и прочность конструкции обуславливается качественным креплением каждого звена между собой и к стропильной системе. Она изготавливается из древесины – бруса, бревен, досок, при этом сечение мауэрлата должно соответствовать стандартным требованиям: 10×10 см, 10×15 см, 15×15 см. При использовании бревен следует отпилить одну сторону так, чтобы при укладке к стене не было просветов.

Как правильно установить мауэрлат

Работа может выполняться несколькими способами:

1. Укладка и крепление мауэрлата к верхним бревнам при помощи:

   — металлических уголков для крепления стропил;

   — скоб;

   — стальных или деревянных нагелей;

   — оцинкованной проволоки (диаметр – не менее 5 мм).

2. Укладка и крепление мауэрлата по периметру кирпичной кладки. Данный метод требует предварительного определения места монтажа и использования материала для крепежа. В этом случае установка мауэрлата своими руками может быть:

   -К кирпичным стенам анкерными болтами, а также химическими самозатвердевающими анкерными растворами;

   -К той же основе, но шпильками или кусками арматуры, которые вставляются непосредственно на завершающих этапах строительства стен. Данный способ подходит только для небольших кровель;

   -К той же основе, но проволокой-катанкой, закрепляемой за несколько рядов до завершения кладки. Длина проволоки рассчитывается на обвязку бруса мауэрлата. Количество креплений при этом должно быть равным количеству стропил, либо превышать их число.
3. Последний способ — укладка мауэрлата к деревянным пробкам, предварительно обработанным защитным раствором. Пробки могут располагаться:

   — под самим мауэрлатом;

   — с отступом на ряд ниже мауэрлата;

   — рядом с мауэрлатом, но почти у внешнего края стены.

Независимо от выбранных способов, показанных подробнее на фото, крепится мауэрлат к пробке металлическими скобами.

Если для строительства дома используются бетонные плиты или газобетон, то обязательно заливается армопояс со вставленными с небольшим промежутком друг от друга шпильками диаметром от 1 см. Оставленного конца шпильки должно хватить на толщину бруса и качественную затяжку контргайкой.

Также следует уделить внимание, что гидроизоляция мауэрлата изготавливается из двухслойного материала, как правило, рубероида.

Правила выполнения монтажа стропил к мауэрлату

При возведении крыши немаловажным этапом является создание стропильной системы, а в частности, крепления ее к мауэрлату. Соблюдение технологии сборки станет гарантией надежности и устойчивости кровли к снегу, сильным ветрам, климатическим перепадам и другому негативному воздействию.

Исходя из особенностей древесины, которая при высокой влажности начинает увеличиваться в размерах, а в сухую теплую погоду ужимается, нужно учитывать, что жесткое крепление или соединение станет причиной смещений и разрывов материала. Даже если расчет мауэрлата был выполнен правильно, то ошибки при устройстве кровельной конструкции чреваты образованием распорной силы, которая постепенно начнет губительное воздействие на конструкцию дома. Во избежание такой ситуации нужно следовать правилам монтажа стропил. В строительстве используется скользящее и жесткое крепление.

Особенности жесткого крепления

При таком креплении стропил и мауэрлата невозможно какое-либо воздействие между кровельными элементами, то есть никаких сдвигов, поворотов, изгибов и кручения не допускается.

В этом случае монтаж мауэрлата выполняется при помощи:

1. Подшивного опорного бруска в виде уголка. Для этого стропильную ногу подшитым бруском (размерами до 1 м) крепко фиксируют к мауэрлату опорным бруском по линии оказываемого конструкцией давления. По бокам вбиваются гвозди для надежного крепления и предотвращения поперечного смещения.

2. Выполнения запила (выемки) на стропилах с последующим креплением на гвозди, скобы и проволоку. В строительной практике использование данного способа встречается намного чаще первого за счет образования жесткого узла, соединяющего стропильную ногу с мауэрлатом. При этом толщина мауэрлата практически не имеет значения, поскольку все зависит от техники крепления, когда 2 гвоздя вбивается с боков, а третий в вертикальную поверхность.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

В обоих случаях для дополнительного соединения стропила с основой используется проволока-катанка и анкера, подстраховывающие конструкцию. При наличии одинакового угла ската кровли для возведения стропил выбирается один какой-то шаблон. Читайте также: «Как срастить брус по длине».

Как установить мауэрлат своими руками, подробнее на видео:

Особенности скользящего (шарнирного) крепления

Отличие такого крепления заключается в том, что оно позволяет одному из элементов конструкции свободно перемещаться, учитывая размеры мауэрлата и ограниченную амплитуду движения. Как правило, допускается перемещение стропильной ноги к конструкции мауэрлата.

Скользящее крепление подразумевает различные способы сопряжения, включая:

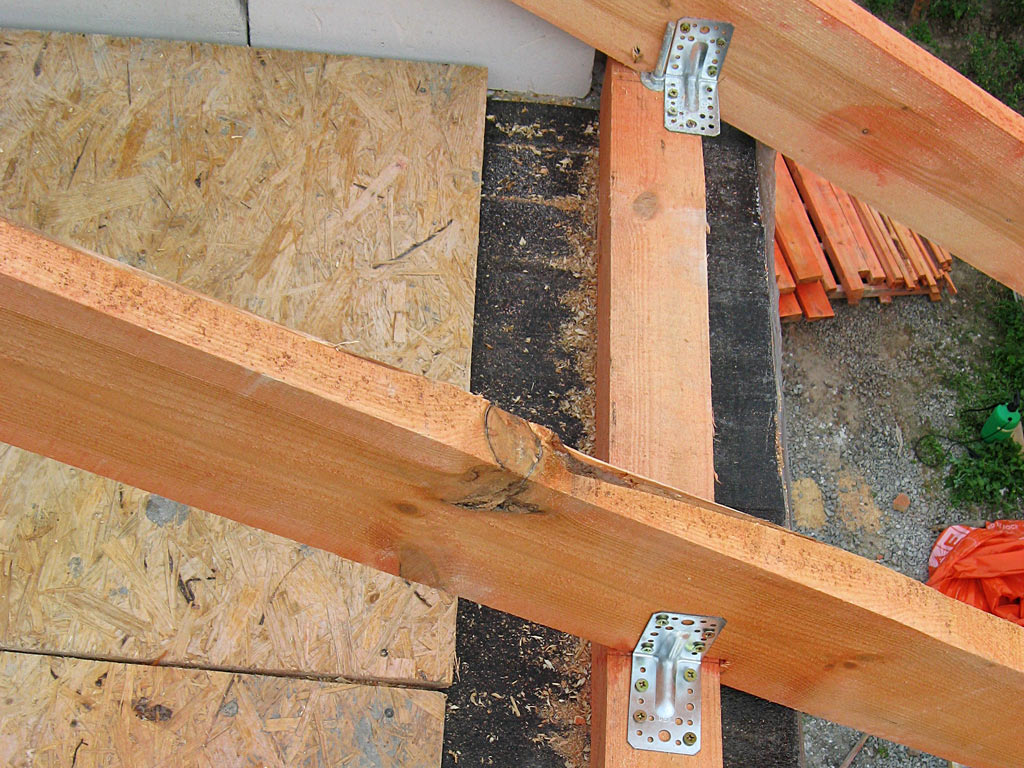

1. Возможность установки к стропильным ногам металлического крепежного элемента, называемого «салазками».
2. Единичное крепление пластинами, при этом допускается выход стропил за пределы стены.
3. Выполнение запила на стропиле, которым она кладется к мауэрлату и крепится при помощи:

   — двух гвоздей, вбиваемых по бокам напротив друг друга;

   — одного гвоздя, вбиваемого сверху, соединяя стропило и мауэрлат;

   — скобы, соединяющей стропильную ногу и мауэрлат;

   — металлической пластины с просверленными отверстиями для крепежных материалов.

Благодаря каждому из представленных способов стропильная нога надежно крепится к мауэрлату, при этом размер мауэрлата допускает движение некоторых их элементов (прочтите также: «Монтаж и размеры стропил для крыши»).

Преимущества скользящего крепления наблюдается при строительстве деревянных домов, поскольку усадка бруса или бревен не деформирует кровельную систему, а позволяет подстроиться под новое положение (обязательно прочтите: «Как используются скользящие стропила»).

Сборка всей конструкции выполняется на ровной поверхности с соблюдением необходимых замеров, созданием выемок в мауэрлате и стропилах, а также подгонкой всех задействованных элементов. Только после этого конструкция поэтапно устанавливается внутри помещения.

ЛЕД || პოლიურეთანის სენდვიჩები

СТРОИТЕЛЬСТВО ЖЕЛЕЗНОДОРОЖНОЙ СИСТЕМЫ

Для примера рассмотрим пошаговую инструкцию для одной из самых сложных крыш – четырехскатной. Разобравшись в технологии строительства этой стропильной системы, не составит труда разобраться в технологии и самостоятельно собрать более простые односкатные или двускатные.

Шаг 1. Возьмите две длинные доски, с их помощью проще определить длину стропильных ног, угол наклона скатов и высоту крыши. Временно прикрепите доски к вертикальной опоре на стене дома. Поднимайте или опускайте их, пока не найдете приемлемое положение. Если позволяют размеры дома, то стропильную систему лучше проектировать так, чтобы длина ног не превышала 6 м. Такой пиломатериал можно купить, наращивать не нужно будет. Расширение не только занимает много времени, но и ослабляет конструкцию, требует установки дополнительных опор.

Шаг 2. Набить армирующий пояс. Он не только увеличивает высоту чердачного помещения, но и дает возможность удлинить свес стропильных ног и дополнительно защитить фасадные стены от атмосферных осадков. Ширина пояса должна быть не менее 30 см, высота зависит от размеров дома. Как заправить армирующий пояс?

-Просверлите в стенах отверстия длиной 15–20 см, вставьте в них металлические стержни диаметром 12–15 мм. Вверху должна быть нить. Если такие элементы найти в реализации сложно, то к обычной строительной арматуре можно приварить шпильки с резьбой. Расстояние между анкерами примерно 1 м.

-Установить опалубку по периметру дома. Для этого используют обрезные доски 20×150 мм, чтобы они не лопались бетоном через 1,5–2,0 м, закрепляют их колышками. Не стоит бояться, что армирующий пояс не будет иметь идеально ровной ширины по всей длине, этот элемент закрывается при дальнейшем возведении крыши.

-Подготовить бетон. Раствор необходимо сделать крепким, на одну часть цемента дать часть песка и две части щебня. Приготовить его можно вручную прямо на плитах перекрытия дома или на земле бетономешалкой, а затем вручную подать массу наверх.

— Уложите арматуру в опалубку, достаточно одного стержня по периметру. Обязательно поднимайте штангу не менее чем на 5 см над поверхностью пола. Он не должен лежать посередине пояса, в таком положении армирование не работает. В качестве подкладок можно использовать любой кусок дерева или куски бетонных блоков.

-Пояс залить бетоном, работать аккуратно, строго выдерживать горизонтальность верхней плоскости. Для проверки используйте обычный уровень.

Дайте бетону затвердеть не менее трех дней. Помните, что 50% своей прочности он наберет только через две недели, только тогда можно полностью нагружать конструкцию. Если погода очень теплая и ветреная, то бетонный пояс нужно поливать большим количеством воды не менее двух раз в день. Бетон набирает прочность не при высыхании, а при благоприятном протекании химических реакций; для этого постоянно требуется влага.

Возведение стропильной системы условно состоит из четырех этапов: установка мауэрлата, установка коньковой балки, установка стропил (вальмовых и диагональных) и устройство обрешетки.

УСТАНОВКА МАУЕРЛАТА

Работы начинают после того, как бетон армирующего пояса наберет достаточную прочность и демонтирована опалубка. Для мауэрлата используется брус 200×100 мм. Это очень важный элемент стропильной системы, он служит для поддержки стропильных ног и равномерного распределения точечных нагрузок по всей площади фасадных стен.

Шаг 1. Расположите брус рядом с армирующим поясом, точно отметьте места выхода анкеров. Без рулетки это сделать проще. Переверните его узкой стороной вниз и положите на пояс, отметьте положение анкеров карандашом. Затем перенести отметки на широкую сторону бруса, в этих местах нужно просверлить отверстия.

Шаг 2. Просверлите отверстия, держите сверло максимально вертикально, избегая перекосов. Работу должен выполнять опытный плотник. Новичок может испортить балку, необходимо сместить все отверстия, уменьшив ее длину.

Шаг 3. Подготавливаем полосы гидроизоляции под мауэрлат, лучше купить обычный дешевый рубероид. Полоска вырезается из рулона, скручивать ее не нужно. Материал отлично режется болгаркой с диском по металлу.

Шаг 4. Расстелить гидроизоляционные полосы на армирующий пояс. Молотком делать отверстия намного проще. Наденьте рубероид на анкеры и аккуратно пробейте молотком отверстия для шпилек в гидроизоляции. Только делать это надо аккуратно, сильно бить нельзя. В противном случае есть риски повредить верхние витки резьбы, при затяжке гаек возникнут проблемы. Если боитесь, то перед укладкой рубероида накрутите гайки на все шпильки, после откручивания они автоматически выровняют поврежденные витки.

Шаг 5. Установите балку на анкеры и затяните гайками. Обязательно подложите под них большие шайбы. Если мауэрлат плотно сидит на шпильках, то придется долбить кувалдой. Такая ситуация свидетельствует об отсутствии квалификации кровельщиков.

Мауэрлат лучше делать из сосны, а не из ели, в нем гораздо больше смолы, соответственно, он дольше не повреждается гнилостными заболеваниями. Как отличить сосну от других хвойных? По нескольким причинам. Во-первых, дерево пахнет смолой и скипидаром. Второй – сосна имеет ярко-желтый оттенок, крупные и живые сучки. Третье – наличие черных пятен на пиломатериале из сосны свидетельствует о высоком содержании смолы, такой цвет он приобретает после окисления на воздухе. Ель белее, легче по весу, мало сучков и имеет неприятный запах кошачьих фекалий.

По углам и по длине брусья соединяются в полдерева, эти места желательно зафиксировать длинными гвоздями или саморезами из нержавеющих сплавов.
