Гидроизоляция без контробрешетки. Действительно нужна ли контробрешетка под металлочерепицу?

Укладка металлочерепицы на крышу обходится недешево. Не удивительно, что желая сэкономить большинство из хозяев, могут недоумевать по поводу необходимости изготовления контробрешетки. Действительно ли существует необходимость в ее монтаже? Можно ли обойтись без нее? Говоря коротко технологический процесс обустройства металлической кровли, подразумевает ее использование. Упущение в этом вопросе является грубым нарушением и может привести к резкому снижению сроков эксплуатации металлочерепицы. Получается, что изготовление контробрешетки является оправданным и обоснованным. Но какую функцию она выполняет?

Основное предназначение и функции контробрешетки

Существует несколько основных предназначений монтажа контробрешетки, каждое из которых существенно влияет на сроки и качество эксплуатации металлических кровельных материалов. Она выполняет следующие функции:

• Обеспечивает беспрепятственную циркуляцию воздуха. Особенностью кровельного пирога, который изготавливается под металлочерепицу, является хорошая теплоизоляция кровли. Недостатком такой конструкции считается увеличенное образование конденсата. Чтобы снизить негативные последствия этого и устраивается контробрешетка. Она позволяет выводить губительную влагу из кровельного пирога с помощью постоянному притоку свежего воздуха
• Создает дополнительную шумо- и теплоизоляцию. Пространство, которое появляется благодаря ее монтажу, создает воздушную прослойку. Она эффективно справляется с функциями барьера и увеличением изоляции помещения от посторонних шумов
• Устраняет неровности стропильной системы. Даже использование идеально ровного бруса в качестве стропил не гарантирует, идеальной плоскости кровли. Контробрешетка позволяет устранить мелкие неровности

Внимание! Согласно технологии под шифер и мягкие кровельные материалы нет необходимости устанавливать контробрешетку, но для металлочерепицы и профнастила ее использование является обязательным.

Почему она необходима?

Металлочерепица без гидроизоляции. Материалы для гидроизоляции крыши из металлочерепицы

Непроницаемость для воды это не единственное требование к гидроизоляционным материалам под металлической кровлей. Чтобы нормально перенести процесс монтажа по стропилам, они должны обладать хорошей прочностью к механическим нагрузкам.

Для неутепленных скатных крыш возможно использование материалов с ограниченной паропропускной способностью. А для утепленных крыш рекомендуют использовать материалы с высокими паропропускными характеристиками – не менее 1000 гр/м²за сутки.

Последнее условие необходимо для создания нормального влажностного режима утеплителя. Водонепроницаемые, но «дышащие» материалы называют мембранами (с высокими характеристиками – супердиффузионными мембранами).

Так выглядит структура двухслойной мембраны – непроницаемой для воды и проницаемой для пара Источник krovklimat.ru

Примечание! Есть схемы утепленных крыш, в которых используют в качестве гидроизоляции кровли паронепроницаемые материалы. Но у этих схем более сложное устройство.

Мембраны могут быть как однослойными, так и многослойными. В большинстве своем они имеют стабильные характеристики паропроницаемости, но могут иметь и переменное значение сопротивления пару.

Современные гидро- и пароизоляционные материалы для наклонных металлических кровель изготавливают из полимерного тканого или нетканого полотна. Это связано как с условиями эксплуатации, так и с технологией монтажа. И реально это такая гидроизоляция для крыши под металлочерепицу какой лучше на сегодня нет.

Это может быть интересно! В статье по следующей ссылке читайте проц.

О рубероиде

Утверждение о возможности использования рубероида (или аналогичных по составу битумных и полимербитумных рулонных материалов) для гидроизоляции металлочерепицы некорректно.

Независимо от армирующего материала основы и состава связующего, все виды битумных рулонных материалов практически непроницаемы для пара. И это ограничивает сферу применения. Их используют в качестве паронепроницаемого слоя под утеплителем по перекрытиям из железобетонных плит или кровельного профнастила в плоских кровлях.

Подкладочный рубероид на скатной кровле можно крепить к разряженной обрешетке, но с маленьким шагом между досками. К стропилам, как мембрану из полимерных материалов, его не крепят Источник homerenovates. com

На скатных крышах битумные и полимербитумные рулонные материалы применяют только на сплошной обрешетке из плит OSB3, OSB4 или влагостойкой фанеры, паропроницаемость которых почти такая же. А сплошную обрешетку используют для «мягких» кровельных материалов – того же рубероида или битумной черепицы.

Можно, конечно, сделать для настила рубероида свою разряженную обрешетку, и крепить его гвоздями, но это уже схемы укладки для других кровельных материалов. Тем более, что в таких случаях надо использовать доску, обрешетку делать с маленьким шагом укладки, а это выйдет дороже, чем даже с многослойной мембраной.

И в качестве последнего аргумента против рубероида – компания ТехноНиколь в обеих своих системах скатной крыши с композитной черепицей LUXARD (аналог металлической, но с поверхностным слоем из каменной крошки) в качестве гидроизоляционного слоя использует трехслойную супердиффузионную мембрану из полипропилена. Причем она указана в схеме как классической холодной крыши, так и мансарды. Хотя в каталоге продукции компании есть большой ассортимент гидроизоляционных рулонных битумных материалов.

Так выглядит стандартная схема скатной неутепленной крыши от Компании ТехноНиколь Источник www.vse-dlya-krovli.spb.ru

Особенности монтажа гидроизоляции для разных видов крыш

Общие принципы устройства гидроизоляции крыши дома под металлочерепицу были описаны выше. Они распространяются и для холодного чердака, и для мансарды. Отличия только в паропроницаемых характеристиках материалов. Но здесь не все однозначно – каждый производитель указывает свои схемы.

Это может быть интересно! В статье по следующей ссылке читайте про мембрану для гидроизоляции фундамента .

Неутепленная крыша

Компания ТехноНИКОЛЬ различий между характером эксплуатации чердака не делает, и везде указывает супердиффузионную мембрану в качестве гидроизоляционного слоя.

Другой не менее авторитетный отечественный производитель Гекса (ему принадлежит торговая марка Изоспан) допускает использование пароизоляционных материалов для создания слоя гидроизоляции под металлочерепицу холодной крыши. Принципиального противоречия в схемах нет, так как вентиляция холодной крыши имеет два контура :

подкровельного пространства – в вентиляционном зазоре от карнизного свеса металлочерепицы до конька;

стропильной системы – от отверстий в карнизной части чердака для притока воздуха до «разрыва» гидроизоляционной пленки под коньком крыши.

Два контура вентиляции неутепленной крыши Источник stroyvolga.ru

Второй контур как раз и обеспечивает выветривание избыточной влаги из чердака, в том числе из утеплителя перекрытия. А уже утеплитель обязательно должен быть укрыт супердиффузионной мембраной.

Монтаж контробрешетки. Как выполняется монтаж контробрешетки

Установить контробрешетку не сложно. Процесс монтажа происходит так:

1. Подготовка. Края бруса, в месте стыка, запиливаются под углом
2. Нашивается гидробарьер
3. Подготовленный брус нашивается на стропила с помощью оцинкованных гвоздей

В месте примыкания к ендовы, брус должен пришиваться, не доходя до края на 10-15 см. Это дает возможность для мусора, который появляется во время монтажа, беспрепятственно скатываться вниз.

Полезные рекомендации

• Контробрешетку необходимо устанавливать для любого вида металлической кровли, даже если принято решение не утеплять крышу
• Чем меньше угол наклона ската кровли, тем толще должен быть брус, используемый в качестве контробрешетки
• Крепить брусья необходимо с помощью оцинкованных винтовых гвоздей. Это не даст ржавчине проступить в месте крепления

Не стоит игнорировать важность контробрешетки, сравнительно небольшие вложения позволят существенно увеличить срок эксплуатации металлочерепицы.

Стоит ли делать контробрешетку? Преимущества контробрешетки под металлочерепицу.

Толщина и размер контробрешетки под металлочерепицу. Монтаж контробрешетки.

Как известно, основная функция крыши сводится к защите дома от любых воздействий, как механических, так и природных. Именно поэтому очень важно подойти к монтажу кровли для здания очень внимательно, учитывая абсолютно все особенности той или иной конструкции кровельного пирога. Один из таких элементов, о котором следует рассказать более подробно – это контробрешетка крыши. Именно об особенностях устройства этой детали для кровли, а также о ее правильном монтаже далее и пойдет речь.

Далеко не все знают, что представляют собой и какую роль выполняют контр рейки, ошибочно принимая их за стандартную обрешетку. Но разница у этих двух элементов довольно существенная, поэтому важно окончательно разграничить эти две системы и разобраться, в чем состоит отличие таких конструктивных частей кровли, как обрешетка и контробрешетка.

Обрешетка бывает двух видов:

Суть сплошной обрешетки заключается в том, что зазор между досками имеет расстояние менее 1 сантиметра.

Монтируется она обычно укладкой двух слоев:

• первый из них – разреженный;
• второй – сплошной, состоящий из устойчивой к влаге фанеры или ориентировано-стружечных плит, укладываемых под углом, равным 45 градусов относительно первого слоя.

Также примечательно, что обрешетка обладает еще и хорошими термо- и звукоизоляционными свойствами.

Сплошная обрешетка подойдет для укладки таких кровельных покрытий, как:

Если говорить о разреженной обрешетке, то она применяется на кровлях, выполненных из стали, с волнистыми покрытиями, из песчано-цементной черепицы или черепицы на основе глины.

Видео гидроизоляция без контробрешетки .ремонт

Нужна ли контробрешетка под металлочерепицу

Содержание

• 1 Контробрешетка под металлочерепицу: нужен ли этот элемент в конструкции кровли?
  • 1.1 Функции, которые выполняет контробрешетка
• 2 Контробрешетка под металлочерепицу: предназначение и монтаж
  • 2.1 Действительно нужна ли контробрешетка под металлочерепицу?
  • 2.2 Контробрешетка и гидробарьер
• 3 Контробрешетка под металлочерепицу
  • 3.1 Зачем делают контробрешетку под металлочерепицу?
  • 3.2 Какие размеры контробрешетки должны быть?
  • 3. 3 Монтаж контробрешетки
• 4 Для чего нужна контробрешетка крыши + правильное устройство и монтаж контррейки под металлочерепицу
  • 4.1 Для чего нужна контробрешетка крыши? Отличие от традиционной обрешетки
  • 4.2 Устройство кровельного пирога крыши
  • 4.3 Нужна ли контробрешетка для холодного чердака?
  • 4.4 Какой материал используют для контробрешетки
  • 4.5 Контробрешетка под металлочерепицу: пример монтажа
  • 4.6 Заключение
• 5 Контробрешетка под металлочерепицу: размеры, шаг, зачем нужна
  • 5.1 Назначение
  • 5.2 Размеры и материал контробрешетки
  • 5.3 Нужна ли контробрешетка
  • 5.4 Монтаж контрреек под металлочерепицу
  • 5.5 Шаг контробрешетки под металлочерепицу

Контробрешетка под металлочерепицу: нужен ли этот элемент в конструкции кровли?

Каждая кровля – это достаточно сложная система, которая, как слоеный пирог, состоит из отдельных элементов, собранных в единую конструкцию. Причем каждый элемент выполняет определенную функцию, поэтому неправильная сборка «пирога кровли» приведет к нарушению ее нормального функционирования. Поэтому, если возникает вопрос, нужна ли контробрешетка под металлочерепицу или можно не тратить время на монтаж этого элемента конструкции кровли, то ответ может быть только однозначным – нужна обязательно!

Контробрешетка – это важный элемент кровли, поэтому пренебрегать ее устройством не следует. Многие начинающие мастера ошибочно полагают, что строительство контробрешетки – это неразумное расходование материала.

Последствия подобной экономии владельцы дома почувствуют уже первой же зимой. Из-за отсутствия циркуляции воздуха в подкровельном пространстве будет накапливаться влага, что вызовет самые неприятные последствия – образование сосулек и наледей, разрушающих металочерепичное покрытие, намокание утеплительного материала и снижение теплоизолирующих качеств кровли и пр.

Функции, которые выполняет контробрешетка

Непрофессиональные строители часто не видят разницы в понятиях «обрешетка» и контробрешетка». Между тем, это две конструкции, которые выполняют н

Контробрешетка под металлочерепицу: предназначение и монтаж

Современные методы укладки кровли мало чем напоминают традиционные способы монтажа. К примеру, благодаря использованию металлочерепицы и профнастила в обиход кровельщиков вошло понятие контробрешетка. Что это? Действительно ли она необходима? Какие функции она выполняет и как осуществляется ее монтаж? Попробуем разобраться.

Действительно нужна ли контробрешетка под металлочерепицу?

Укладка металлочерепицы на крышу обходится недешево. Не удивительно, что желая сэкономить большинство из хозяев, могут недоумевать по поводу необходимости изготовления контробрешетки. Действительно ли существует необходимость в ее монтаже? Можно ли обойтись без нее? Говоря коротко технологический процесс обустройства металлической кровли, подразумевает ее использование. Упущение в этом вопросе является грубым нарушением и может привести к резкому снижению сроков эксплуатации металлочерепицы. Получается, что изготовление контробрешетки является оправданным и обоснованным. Но какую функцию она выполняет?

Основное предназначение и функции контробрешетки

Существует несколько основных предназначений монтажа контробрешетки, каждое из которых существенно влияет на сроки и качество эксплуатации металлических кровельных материалов. Она выполняет следующие функции:

• Обеспечивает беспрепятственную циркуляцию воздуха. Особенностью кровельного пирога, который изготавливается под металлочерепицу, является хорошая теплоизоляция кровли. Недостатком такой конструкции считается увеличенное образование конденсата. Чтобы снизить негативные последствия этого и устраивается контробрешетка. Она позволяет выводить губительную влагу из кровельного пирога с помощью постоянному притоку свежего воздуха
• Создает дополнительную шумо- и теплоизоляцию. Пространство, которое появляется благодаря ее монтажу, создает воздушную прослойку. Она эффективно справляется с функциями барьера и увеличением изоляции помещения от посторонних шумов
• Устраняет неровности стропильной системы. Даже использование идеально ровного бруса в качестве стропил не гарантирует, идеальной плоскости кровли. Контробрешетка позволяет устранить мелкие неровности

Внимание! Согласно технологии под шифер и мягкие кровельные материалы нет необходимости устанавливать контробрешетку, но для металлочерепицы и профнастила ее использование является обязательным.

Почему она необходима?

Основной функцией контробрешетки остается создание воздушной прослойки, в которой может свободно циркулировать воздух. Благодаря этому достигается следующее:

• Увеличивается срок службы металлочерепицы. Во время монтажа нарушается целостность лакового покрытия, которое наносится на листы в качестве защитного слоя. Даже если используются необходимые инструменты в местах крепления или отреза уничтожается лак. Со временем если не обеспечить необходимые условия появляется ржавчина и как следствие кровля начинает гнить. Чтобы этого не произошло нужно создать естественный вывод влаги из кровельного пирога. Контробрешетка как раз и выполняет эту функцию
• Дает дополнительное пространство для укладки теплоизоляции. С помощью контробрешетки, получается, сделать так называемую «теплую кровлю». Это особенно важно, если планируется использовать чердак для жилого помещения. Но даже если изготавливается «холодная кровля», такое устройство позволяет снизить теплопотери здания
• Обеспечивает более качественный результат работ. Как уже замечалось, с помощью контробрешетки удается устранить мелкие дефекты стропильной системы и неровности в 1-2 см

Контробрешетка и гидробарьер

Еще одна дополнительная функция контрообрешетки – это надежная фиксация гидробарьера к стропилам крыши. Первоначально ее крепят с помощью степлера. Начинают с крайнего ряда внизу. Раскатывают вдоль плоскости кровли. Каждый последующий ряд укладывают внахлест (не менее 10 см.) с предыдущим. После монтажа по центру каждого стропила набивают брусок, который и играет роль контробрешетки. Он дополнительно фиксирует материал. Чтобы избежать процесса ржавления крепить бруски к стропилам необходимо с помощью специальных винтовых гвоздей.

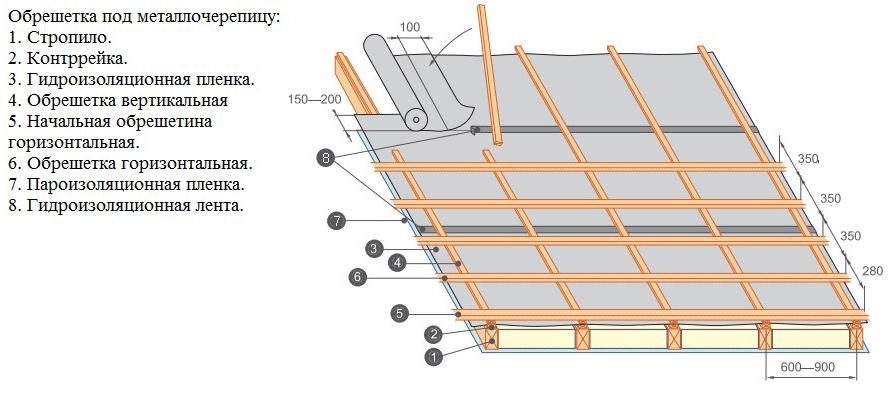

Обрешетка и контробрешетка под металлочерепицу

Контробрешетка изготавливается из бруса с сечением 3/5 см. Он прибивается к стропилам строго по их середине. Между собой брус соединяется методом запила, это обеспечивает более прочное сцепление. После этого укладывает обрешетка. Важно знать, как сделать обрешетку под металлочерепицу. Ее делают из струганной доски толщиной 3/10 см. Шаг обрешетки определяется кровельным материалом, точнее длиной его волны. Для металлочерепицы, как правило, такая разбежка составляет 35-40 см. Это обусловлено тем, что она должна укладываться, цепляясь внутренней волной за края доски. Процесс монтажа кровельного материала происходит следующим образом:

1. Укладывается гидробарьер
2. Фиксируется контробрешетка
3. Изготавливается кровельный пирог
4. Нашивается обрешетка

Внимание! Если изготавливается «холодная кровля», необходимость в использовании теплоизоляции отсутствует.

Расчет шага контробрешетки

Обычно шаг контробрешетки полностью совпадает с расстоянием между стропилами. В таком случае достаточно прикрепить брус посередине стропильной ноги. Ломаная кровля может потребовать уменьшить этот разрыв. Если используется маленький угол наклона, необходимо увеличить толщину используемого бруса.

Как выполняется монтаж контробрешетки

Установить контробрешетку не сложно. Процесс монтажа происходит так:

1. Подготовка. Края бруса, в месте стыка, запиливаются под углом
2. Нашивается гидробарьер
3. Подготовленный брус нашивается на стропила с помощью оцинкованных гвоздей

В месте примыкания к ендовы, брус должен пришиваться, не доходя до края на 10-15 см. Это дает возможность для мусора, который появляется во время монтажа, беспрепятственно скатываться вниз.

Полезные рекомендации

• Контробрешетку необходимо устанавливать для любого вида металлической кровли, даже если принято решение не утеплять крышу
• Чем меньше угол наклона ската кровли, тем толще должен быть брус, используемый в качестве контробрешетки
• Крепить брусья необходимо с помощью оцинкованных винтовых гвоздей. Это не даст ржавчине проступить в месте крепления

Не стоит игнорировать важность контробрешетки, сравнительно небольшие вложения позволят существенно увеличить срок эксплуатации металлочерепицы.

Вы только собираетесь строить дом? Не знаете, какой кровельный материал выбрать в будущем? Что лучше: мягкая кровля или металлочерепица? Преимущества и недостатки есть у всех материалов, но если посчитать все плюсы и минусы, то металлочерепица является лучшим вариантом из всех кровельных материалов.

На сегодняшний день самой популярной является металлочерепица Рукки. Читайте подробнее о металлочерепице Рукки здесь. Этот материал долговечен, имеет высокое качество и уникальный внешний вид.

Стоит ли делать контробрешетку? Преимущества контробрешетки под металлочерепицу.

Толщина и размер контробрешетки под металлочерепицу. Монтаж контробрешетки.

Контробрешетка под металлочерепицу

В инструкциях по монтажу скатных кровель часто звучит термин «контробрешетка». С простой обрешеткой все ясно: на нее крепят кровельный материал. А зачем нужна еще одна?

Давайте разберемся с этим вопросом на примере контробрешетки под металлочерепицу.

Зачем делают контробрешетку под металлочерепицу?

Назначение контробрешетки – создавать вентилируемый зазор между различными слоями крыши (обычно между гидроизолирующей пленкой, покрывающей утеплитель, и покрытием кровли). Рейки устанавливают с большим шагом, между ними образуется пустое пространство, заполненное воздухом.

Несущей нагрузки у контробрешетки нет. Есть несколько вспомогательных функций:

• При монтаже основной обрешетки строители могут передвигаться по брускам контробрешетки. Чем реже они наступают на уложенный гидроизолирующий слой, тем меньше риск его повреждения,
• Бруски контробрешетки служат преградой между основной обрешеткой и гидроизолирующей пленкой, на которой скапливается конденсат. Влага не достигает обрешеточных досок, доски (которые принимают на себя нагрузку кровельного покрытия) не подгнивают,
• Материал гидроизолирующей пленки укладывают не в натяг. Контробрешетка фиксирует его, чтобы провисал меньше.

Нужна ли контробрешетка под металлочерепицу? Обязательно.

Для того, чтобы подкровельное пространство нормально продувалось, одних обрешеточных досок мало. Тем более, что шаг между ними не слишком большой.

Это зависит от марки черепицы и уклона кровли: при маленьком уклоне шаг будет частым, то есть, свободного пространства между листами и пленкой практически не останется.

Металлочерепица (вообще любой металл) – материал воздухонепроницаемый. То есть, конденсат, который скапливается между ней и пленкой, разрушает все сразу: изнанку покрытия, обрешеточные доски, а в итоге проникает к утеплителю и скапливается в его толще.

Обратите внимание

В сумме обрешетка и контробрешетка под металлочерепицу обеспечат как раз тот зазор, который нужен, и пространство под кровлей будет вентилироваться полноценно.

Металлочерепица без контробрешетки может использоваться только для покрытий крыш с холодными чердаками: утеплителя нет, и количество конденсата минимально – нет резкого контраста температур между улицей и чердачным пространством.

В остальных случаях для укладки металлочерепицы контробрешетка необходима.

Какие размеры контробрешетки должны быть?

Размеры контробрешетки под металлочерепицу следующие:

• Сечение бруска – 3 на 5 сантиметров,
• Длина – около 1,3 метра.

Монтаж контробрешетки

1. Бруски набивают на стропила с уже настеленной гидроизолирующей пленкой. Т.е. шаг между ними равен шагу между стропилами. Ни от кровельного материала, ни от угла кровли не зависит. Фиксируют оцинкованными гвоздями с шагом 30 сантиметров.
2. В коньковой области концы брусков спиливают, чтобы они плотно примыкали друг к другу. Угол зависит от угла крутизны скатов.
3. В ендове рейки обрешетки располагают на расстоянии около 10 сантиметров от внутреннего угла с обеих сторон. Крепят к продольным доскам ендовы.

Далее устанавливают доски основной обрешетки, начиная от карниза.

Обратите внимание

Неизменны только два правила:

• Первая (карнизная) доска толще рядовых,
• Расстояние между ней и второй доской меньше, чем шаг между остальными досками обрешетки.

Рекомендуемые размеры досок обрешетки различны для моделей черепицы разных марок.

Монтаж контробрешетки и обрешетки несложен. Но в любом случае профессионалы выполнят его быстрее и качественнее.

Обратитесь к нам: мы сделаем каркас под вашу кровлю недорого, в короткие сроки и с гарантией. Фотоотчеты по проделанным работам с описанием и ценами можно посмотреть здесь.

Для чего нужна контробрешетка крыши + правильное устройство и монтаж контррейки под металлочерепицу

09.03.2017 3,785 Просмотров

Крыша — важный элемент дома, защищающий жилье от наружных воздействий. В частном строительстве наибольшее распространение получили двускатные и вальмовые крыши.

Двускатные конструкции образуются двумя наклонными плоскостями и должны обладать углом наклона больше 2.5 градусов.

Их возведение рекомендуется в регионах с большим количеством осадков.

Вальмовая по своему устройству похожа на двускатную крышу, но вместо двух наклонных плоскостей здесь предполагается четыре — конструкция отличается наклоном с каждой стороны.

Основным элементом таких крыш являются стропила, представляющие собой каркас, поддерживающий все остальные составляющие. Изготавливаются стропила из металлического уголка либо деревянного бруса.

Для скрепления стропильных элементов применяется обрешетка — доски в 20-35 мм толщиной, набитые поперек стропил. Обрешетка также задействуется для закрепления кровельных материалов (шифер, профнастил, металлочерепица и др.). Для изоляции от шума, холода и влаги применяется паро— и гидробарьер — что также служит защитой для утеплителя.

Контрбрусья способствуют циркуляции воздуха между профилированными листами, обрешеткой и водонепроницаемой пленкой. Вентиляция крыши здесь обеспечивается специальными технологическими зазорами у конька и вдоль скатов, а также вентиляционными окнами. Работы по устройству крыши должны подчиняться главному принципу: создать необходимую герметичность.

Для чего нужна контробрешетка крыши? Отличие от традиционной обрешетки

Контробрешетка — это часть кровельной системы в виде деревянных брусков, которые монтируются поверх гидробарьера на стропила. Предназначена она для проветривания подкровельного материала благодаря созданным зазорам. Она может быть смонтирована при любых изоляционных либо кровельных материалах.

Утепляя подкровельные пространства, не рекомендуют использовать пенопласты. Данные материалы не пропускают пар и могут создать вредный для металла и древесины эффект термоса. Контробрешетка обычно выполняется из деревянного бруска сечением 25×50 мм и больше. Наиболее надежной считается обрешетка из бруса размером 40×50 мм. По ходу монтажа могут использоваться цельные либо составные бруски.

Отличие обрешетки от контробрешетки заключается в следующем:

1. При устройстве контрреек, их монтируют на стропила, сразу за гидроизоляцией, обрешетку же монтируют поверх контробрешетки,
2. Расстояние между фрагментами контробрешетки равно расстоянию между стропилами, обрешетка может быть сплошной или с интервалом, зависящим от типа кровли и уклона крыши,
3. Основная функция контробрешетки — вентиляция подкровельного материала, традиционная обрешетка применяется для скрепления кровельных материалов и стропильных элементов.

В случае незначительных перепадов высоты частей стропильной системы, контрбрусья помогают подравнять скаты крыши. Контробрешетка также позволяет кровельщикам передвигаться по конструкции, не повреждая изоляцию (рубероид и пр.).

Контробрешетка — что это такое (фото пример):

Устройство кровельного пирога крыши

Кровельный пирог представляет собой специальную конструкцию, защищающую кровлю от различных негативных воздействий, и состоит из следующих элементов:

• Паробарьер. Защищает теплоизоляцию от испарений со стороны помещения. Укладывается из пленки, скрепленной соединительной лентой. Новые технологии данного устройства могут включать фольгированный слой, улучшающий огнеупорные и теплоизоляционные показатели.
• Теплоизоляционный слой. Обычно выполняется с помощью плит из минваты, обработанной специальными пропитками, или с использованием экструдированного пенополистирола. Чтобы защитить теплоизоляционный слой от проникновения влаги, монтаж осуществляется при снижении влажности древесины минимум на 18%.
• Вентиляционные зазоры. Для устройства вентиляции возле конька располагают вентиляционные отверстия и карнизные короба.
• Система защиты от обледенения. В местах возможного обледенения и скопления снега располагают нагревательные кабели, подключенные к блоку управления и термодатчику. Данная система отключается и включается автоматически.
• Влагоизоляция. Выбор гидроизоляционного барьера зависит от конкретного кровельного материала. Здесь важно правильно расположить стороны материала: одна направляется к кровле, другая — к утеплителю. Гидробарьеров существует несколько разновидностей. Диффузионные и супердиффузионные мембраны — это пленки с микроотверстиями, задерживающими влагу, но пропускающими пар. Конденсатные пленки применяются вместе с двумя вентиляционными зазорами (влага, попадая на пленку, перемещается в вентиляционный зазор).

Особенности монтажа кровельного пирога зависят от материала для основания крыши.

Нужна ли контробрешетка для холодного чердака?

В 99% случаев холодный чердак — нежилой, с отсутствием отопления. Для такой конструкции необходима мощная вентиляция, препятствующая скапливанию конденсата и сырости. Поэтому контробрешетка, создающая вентиляционный зазор между кровельным материалом и гидроизоляцией, должна присутствовать.

Контробрешетка также позволит не обрабатывать обрешетку специальным защитным составом.

Пирог холодного чердака

Какой материал используют для контробрешетки

Сооружение контробрешетки начинают с подбора сырья. Когда кровля устраивается с покрытием большого веса, для контрбрусьев рекомендуется выбирать древесину сосны или дуба.

Гибкая черепица и другие варианты более легкой кровли подразумевают выбор древесины мягких сортов (осина и пр.). Стандартная толщина контрбрусьев в условиях традиционной крыши составляет 30×50 мм.

При более сложных конструкциях подойдут контрбрусья сечением 40×50 и 50×50 мм. Высота контробрешетки может быть 20-50 мм, длина бруса — 1.5 м.

При этом все больше застройщиков пользуются высококачественным современным материалом, который отличается высокой надежностью и долговечностью. К таким материалам относится гидроизоляционная мембрана, пленка и др.

Контробрешетка под металлочерепицу: пример монтажа

Большинство кровельных покрытий (в том числе профлист) подразумевает использование контрбрусков сечением от 30×50 мм. Для примера монтажа контробрешетки, рассмотрим ее установку под металлочерепицу. После закрепления гидроизоляционной пленки сверху стропильной конструкции, осуществляют набивку контробрешетки.

Размеры контробрешетки под металлочерепицу в длину обычно составляют 135-137 см и в сечении 30×50 мм. Закрепляются они оцинкованными гвоздями с приблизительным шагом в 30 см.

Монтаж контробрешетки под металлочерепицу выполняется в следующей последовательности:

1. Перед монтажем брусья обрабатывают специальными антисептиками, защищающими дерево от гниения и поражения насекомыми,
2. После укладки гидробарьера приступают к закреплению контрбрусьев,
3. Крепление осуществляется с помощью оцинкованных гвоздей на поверхность гидроизоляционной пленки,
4. Во время работы следят, чтобы контрбрусья крепились параллельными рядами и шли перпендикулярно карнизной планке,
5. На контробрешетку наносят разметку шага обрешетки (рассчитывается заранее), метки наносят от второго бруса сверху в направлении бруса, который смонтирован на коньке, по всей длине конструкции величина шага остается неизменной,
6. Метки брусьев соединяют с помощью красящей шнуровки,
7. Осуществляют набивку обрешетки, при необходимости подкладывая рейки требуемой толщины — данные действия позволяют выровнять плоскость ската крыши.

Контробрешетку также можно обработать антипиреном, снижающим риск возгорания конструкции.

Выполнение данных действий позволит решить целый комплекс задач по устройству кровли:

• Увеличение срока службы, как всей крыши, так и отдельных ее элементов. Достигается обеспечением воздушного зазора, способствующего вентиляции пространства между металлочерепицей и гидроизоляцией.
• Максимально надежное крепление гидроизоляционной мембраны.
• Защита брусьев от прогибания и растрескивания.

Технология монтажа металлочерепицы может включать набивку черновых досок или брусьев для передвижения по крыше.

Монтаж контробрешетки под металлочерепицу своими руками:

Заключение

Основная цель монтажа контрбрусьев — устройство вентилируемого канала для гидроизоляции. Для защиты от воды может выступать пленка, рубероид либо мембрана. Вентиляция здесь создается между гидроизоляцией, стандартной обрешеткой и кровлей.

Постепенно, изнутри покрытия может скапливаться конденсат, способный вызывать гниение конструкции, чему и препятствует контробрешетка, так как благодаря движению воздуха выводятся излишки влаги. Брусья лучше брать с сечением 30×50 мм., при более сложной конструкции — 50×50 мм.

Если вы занимаетесь устройством современной кровли, будь то профнастил, шифер или металлочерепица, обязательно осуществите монтаж контрбрусьев. Места нахлестов и стыков любого кровельного покрытия не предполагают полной герметичности. А контробрешетка позволит закрепить гидроизоляционную пленку и тем самым улучшит качественные характеристики всей конструкции.

Контробрешетка под металлочерепицу: размеры, шаг, зачем нужна

Чтобы все элементы кровельного пирога правильно функционировали, необходимо организовать вентиляцию подкровельного пространства. Для этого используется контробрешетка под металлочерепицу. Система реек, перпендикулярных основной обрешетке, крепится к стропилам поверх слоя гидроизоляции.

Назначение

Зачем нужна контробрешетка под металлочерепицу? Основная задача, выполняемая контробрешеткой — это организация воздушного зазора для циркуляции воздуха. Если воздух застаивается, при перепаде температур в нем повышается влажность и может выпасть конденсат.

Он негативно действует на несущие конструкции кровли и на сам кровельный материал. Избыток влаги и застойная зона воздуха приводит к возникновению грибка и плесени. При продолжительном воздействии они разрушают защитное покрытие металлочерепицы, и начинается коррозия.

Иногда планки контробрешетки выполняют и дополнительные функции. С их помощью выравнивают скаты кровли. Такая операция возможна лишь при незначительной разнице в высоте элементов опорной системы.

Рейки также позволяют защитить гидроизоляционный слой при перемещении работников по скату с уложенной гидроизоляцией.

Размеры и материал контробрешетки

Рейки не выполняют несущей функции. Поэтому размеры реек контробрешетки под металлочерепицу невелики по сравнению с другими элементами стропильной системы.

Стандартная толщина реек – 30 мм. Для выравнивания используются рейки от 20 до 50 мм. Ширина брусков обычно выбирается в 50 мм. Длина реек – 150-200 см. Этот размер позволяет удобно монтировать элемент и оставлять горизонтальные воздушные зазоры.

Шаг контробрешетки всегда совпадает с шагом стропил. Это легко объяснимо: контррейки монтируются на стропила. Иногда их крепят не по всей длине стропильной доски, оставляя небольшие просветы для стимуляции горизонтальных воздушных потоков.

В качестве материала используется древесина сосны. Это прочный и недорогой материал. Если бюджет позволяет, то можно использовать лиственницу или дуб. При значительно большей стоимости эти породы отличаются и в несколько раз более длительным сроком службы.

Нужна ли контробрешетка

У начинающих строителей часто возникает вопрос: нужна ли контробрешетка под металлочерепицу? Вне зависимости от того, отапливается крыша или нет, контррейки нужно использовать.

На холодной крыше

Даже на холодном чердаке конденсат все равно выпадает весной и осенью, во время ночных заморозков. Утечек тепла через утепленное перекрытие обычно хватает для создания достаточной разницы температур. Поэтому необходимо устраивать вентиляцию подкровельного пространства. Это существенно продлит срок службы всех кровельных элементов.

На утепленной крыше

В случае утепленной крыши перепад температур будет постоянным весь отопительный сезон. соответственно и образование конденсата также будет идти постоянно. Без достаточной вентиляции можно ждать грибка и плесени в подкровельном пространстве уже на следующий год. Установка контробрешетки под металлочерепицу позволит решить эту проблему.

Монтаж контрреек под металлочерепицу

Установка контрреек на крышу осуществляется после установки слоя гидроизоляции. При креплении планок следует быть аккуратным и не повредить мембранную пленку. Нужно следить за тем, чтобы она не собиралась в морщины и складки под рейками и сохраняла ровность и постоянный натяг.

Крепят планки оцинкованными саморезами. Использование черных саморезов неприемлемо, поскольку они обладают низкой коррозионной стойкостью. Если гидроизоляционная мембрана достаточно прозрачна, бруски выравнивают непосредственно по стропилам. Если нет – линию крепления отбивают разметочным шнуром.

Шаг контробрешетки под металлочерепицу

Шаг контробрешетки всегда равен шагу стропил, независимо от типа кровли:

• • для 1-скатной крыши,
  • для 2-скатной крыши,
  • для вальмовой крыши,
  • для мансардной крыши.

Теги: #Нужна ли контробрешетка под металлочерепицу

Недорогие идеи для фартука — 12 недорогих альтернатив плитке

1/12

Возможно, вы не думаете, что обои и кухня идут рука об руку, но этот симпатичный продукт, который легко отделяется и приклеивается, докажет, что вы ошибаетесь. Независимо от того, выбираете ли вы цветочный, геометрический, крапчатый или решетчатый рисунок, обои могут послужить основой для исключительно умного и недорогого фартука. Мало того, что этот проект просто собрать — измерить, вырезать, приклеить и прижать — вы также можете выбрать из, казалось бы, бесконечного разнообразия цветов и узоров, чтобы создать фартук, который идеально подходит для стиля вашей кухни.

Связанный: 12 мест, где можно поклеить обои «Off the Wall»


chasingpaper.com

Крашеные доски

2/12

Если вы пытаетесь скрыть неудачно текстурированную стену, не разорившись, или если вы просто хотите наполнить свою кухню очарованием старой школы, то фартук из досок может стать для вас простым и недорогим решением. Для создания четкого фартука эта находчивая блогерша выбрала лауанскую фанеру, которую обрезала по размеру и прикрепила к стене с помощью строительного клея. Немного водостойкого герметика и несколько слоев полуглянцевой краски — вот и все, что ей нужно, чтобы закончить этот настоящий шедевр.

Связанный: 9 простых способов своими руками обновить кухонные шкафы


Мэнди Джонсон для abeautifulmess. com

Узорчатая фанера

3/12

Фанера сама по себе может быть некрасивой, но немного вдохновения, и вы можете создать что-то впечатляющее. В недорогом решении, представленном здесь, окрашенная фанера была прикреплена к стене с помощью нескольких полос липучки. Это временное обновление, идеально подходящее для арендаторов, добавит образу и стилю вашему пространству с минимальными затратами.

Связано с этим: Обновите арендуемую квартиру — 9 вариантов модернизации кухни, которые вы можете сделать


doorixteen.com

Наклейки-приманки

4/12

Если вы не совсем готовы придерживаться стиля, или если вы арендуете помещение, пусть рулон винила станет секретным ингредиентом красочного и креативного фартука из искусственной плитки. Этот проект не только недорогой, но и простой в реализации. Используйте ножницы или электронную машину, чтобы вырезать рисунок по вашему выбору до нужного размера, отделить подложку и приклеить — просто! Кроме того, если вы сделаете какие-либо ошибки, вы можете без проблем переместить наклейки по мере необходимости. Имейте в виду, что винил лучше всего прилипает к гладким окрашенным стенам.

Связанный: 10 способов раскрыть потенциал ваших пустых стен


snugglebuguniversity.com

Яркие крышки для бутылок

5/12

Если вы являетесь любителем газированных напитков старой школы, скорее всего, вам понравится эта эклектичная идея для фартука с уникальными крышками от бутылок. Чтобы попробовать это на своей кухне, просто приклейте заглушки, затем залейте раствором и закрепите, чтобы получился красочный фартук, который добавит немного причудливости любой кухне.

Связанный: Только что на полу! 15 совершенно неожиданных альтернатив напольным покрытиям своими руками


recyclart.org

Мозаика из банки Мейсона

6/12

Это мозаичное чудо, созданное из стеклянных банок, буквально произвело фурор на фартуке. После окрашивания внутренней части банок раствором на водной основе с помощью молотка разбейте синие красавицы на кусочки разного размера. Отсортируйте пригодные для использования участки, а затем аккуратно приклейте их к стене с помощью клея для плитки. После затвердевания замажьте весь фартук и отполируйте стекло губкой с мыльной водой.

Связано с этим: Рецепт успеха — 10 простых советов по хранению на кухне


Sawdustandembryos.com

Доска для бисера Beyond-Basic

7/12

Beadboard представляет собой элегантную и удобную заднюю стенку — только посмотрите на его уютную, аккуратную привлекательность в этой классической кухне. Экономичная альтернатива плитке, гипсокартон также относительно прост в установке. Начните с измерения и резки панелей. После того, как вы убедились, что они подходят, прижмите их на место с помощью клея и в завершение прикрепите к стене гвоздями, чтобы придать минималистский вид, который производит огромное впечатление.

Похожие: 16 великолепных камбузных кухонь


lizmarieblog.com

Плитка уценки

8/12

Плитка

имеет репутацию дорогого материала, поэтому некоторые домовладельцы избегают ее. Хотя плитка может иметь большую цену, это не всегда так. Сообразительные покупатели знают, что такие магазины, как Habitat ReStore, предлагают большие скидки на пожертвованную плитку. Независимо от того, где вы получаете свою плитку, вы можете сохранить комплект, установив его самостоятельно. Если строительный раствор и затирка кажутся пугающими, рассмотрите решение без беспорядка, такое как SimpleMat, которое делает установку более быстрой, чистой и менее хлопотной.

Связанный: 11 плиток, задающих стиль, предназначенных для вашего фартука


thesimplemat.com

Время вина

9/12

Для всех любителей вина мы нашли идеальный вариант для фартука. Всякий раз, когда вы наливаете себе стакан, сохраняйте пробку — и привлекайте друзей, семью и местные магазины, чтобы сохранить пробки и для вас, пока вы не соберете достаточно, чтобы покрыть поверхность кухонного фартука. Разрежьте пробки пополам по вертикали, затем прикрепите их к шаблонам фанерных плит, которые вы измерили и подогнали к области фартука. Покройте прозрачным герметиком, чтобы придать необычный кухонный акцент, полный личного очарования.

Связанный: 9 способов использования пробки в доме


createcraftlove.com

Трафареты Savvy

12/10

Трафаретная печать — отличный способ придать индивидуальность стенам, мебели и даже фартукам. Несмотря на то, что существует множество готовых трафаретов, вы также можете приобрести версии, которые позволяют создавать индивидуальный дизайн. Работая в одной небольшой области за раз, раскрасьте рисунок в цвета по вашему выбору, чтобы получить готовый продукт, который гарантированно повысит стиль самой оживленной комнаты дома.

Связанный: Персонализируйте свой дом с помощью 10 надежных трафаретных проектов


royaldesignstudio.com

Компакт-диск Понты

12/11

В нашем мире iPod и MP3-плееров компакт-диски ушли в прошлое. Но нет нужды выбрасывать диски Technicolor! Вместо этого подумайте о том, чтобы превратить ваши любимые мелодии в декоративный проект «сделай сам», как умные создатели этого
фартук из мозаики сделал. Используйте ножницы для резки пластика, чтобы разбить компакт-диски на части, приклеить их на место, а затем залить раствором. Вам понравится, как готовый продукт освещает вашу кухню ярким светом.

Связано с: 10 способов превратить старые технологии из мусора в сокровища


instructables.com через upmade

Имитация ткани

12/12

Эти временные искусственные обои, сделанные своими руками, — отличная альтернатива для арендаторов или для тех, кто не может определиться с плиткой. Все, что вам нужно, это легкая ткань, жидкий крахмал и малярный валик или губка. Измерьте и вырежьте ткань по вашему выбору, протрите стены жидким крахмалом, затем нанесите, разглаживая по ходу дела, чтобы избавиться от любых неровностей, чтобы добиться потрясающего результата.

Связано: 9 временных опций для приверженцев-фобов


himandmechronology.blogspot.com

Не пропустите!

Если у вас есть деньги, чтобы нанять разнорабочего для каждой домашней беды, вперед. Но если вы хотите сохранить свои деньги и проявить некоторую самодостаточность, проверьте эти умные продукты, которые решают миллион и одну маленькую проблему по дому. Иди сейчас!

Металлическая решетка для мокрого бара Идеи дизайна дверей шкафа

просмотреть в полном размере

Черный бар в аптекарском стиле с черными металлическими решетчатыми дверями над фартуком из дымчатого зеркала, золотыми столешницами и винтажным краном из бронзы, натертой маслом.

Интерьеры Мари Фланиган

просмотреть в полном размере

Стильные синие тумбы с латунными ручками встроены в барную стойку с небольшой раковиной из нержавеющей стали в паре с полированным латунным краном, прикрепленным к бело-золотой мраморной столешнице перед антикварной зеркальной плиткой фартука.

Мэг Уайт Интерьер

просмотреть в полном размере

Синий современный мокрый бар может похвастаться синими шкафчиками с акцентом на латунные ручки и столешницей из белого и золотого мрамора на зеркальном фартуке под старину и под синими шкафчиками с металлической решеткой и стеклянными фасадами.

Белые интерьеры Мэг

просмотреть в полном размере

Великолепная столешница из белого и золотого мрамора подчеркивает синие шкафы, украшенные латунными ручками и прикрепленные к зеркальному фартуку состаренной отделки.

Мэг Уайт Интерьер

просмотреть в полном размере

Синие шкафы со стеклянными и металлическими решетчатыми фасадами прикреплены к зеркальному фартуку с антикварными панелями над синими нижними шкафчиками с латунной ручкой и столешницей из белого и золотого мрамора.

Белые интерьеры Мэг

просмотреть в полном размере

Потолок с голубыми обоями дополняет белые барные стойки с белыми и серебряными ручками и столешницей из не совсем белого кварца с круглой металлической раковиной и краном из сатинированного никеля.

Кухни Дина

просмотреть в полном размере

Серые ящики с латунными ручками расположены под серыми шкафами, расположенными друг над другом, с металлическими решетчатыми дверцами и латунной фурнитурой.

Дизайн штормов

просмотреть в полном размере

Металлические решетчатые фасады акцентируют внимание на светло-серых барных стойках с мраморной столешницей, установленной над стеклянным фронтальным винным холодильником, с раковиной и смесителем из сатинированного никеля.

Летний домик

просмотреть в полном размере

Великолепный серый мокрый бар с серыми шкафами, окрашенными в цвет Benjamin Moore Gunmetal и акцентированными золотыми ручками, и столешницей из белого кварцита с прямоугольной раковиной и золотым краном на гибкой стойке, расположенным перед дымчато-серой зеркальной плиткой на фартуке, облицовывающей верхние шкафы. с металлическими решетчатыми дверями.

Дизайн Элизабет Тайч

просмотреть в полном размере

Угольно-серые тумбы для мокрого бара с акцентом на глянцевой деревянной столешнице закреплены на зеркальном фартуке под старину, в котором находится круглая металлическая раковина.

Дизайн Трейси Харденбург

просмотреть в полном размере

Столешница из розово-черного мрамора подчеркивает серые выдвижные ящики для барной стойки с черными ручками и дополнена небольшой квадратной раковиной из нержавеющей стали и смесителем из сатинированного никеля.

Келли Вирегг Дизайн

просмотреть в полном размере

Достаточно близко для легкого доступа, но все же на удобном удалении от гостиной, этот мокрый бар отличается богатым контрастом черной мебели, черных гранитных столешниц и белой кирпичной стены.

Индивидуальные дома JCD

просмотреть в полном размере

Прекрасная маленькая кладовая дворецкого может похвастаться светло-серыми шкафчиками с латунной фурнитурой и столешницей из орехового дерева с раковиной и латунным краном на гибкой стойке под стеклянными передними шкафчиками, расположенными под металлическими решетчатыми передними шкафчиками.

12 интерьеров стульев

просмотреть в полном размере

Черно-белый мокрый бар в переходной кухне с белыми решетчатыми дверцами шкафа и бронзовой фурнитурой, натертой маслом.

Интерьеры Waterleaf

просмотреть в полном размере

Белая геометрическая плитка для фартука подчеркивает синие шкафы-шейкеры на переходной кухне с металлическими дверцами шкафа-гриль и мини-холодильником из нержавеющей стали в барной стойке.

Массукко Уорнер Миллер

просмотреть в полном размере

Белые плоские передние шкафы расположены над шкафами с дверцами из проволочной сетки и латунными ручками в кухонной барной стойке с акцентом на зеркальный фартук.

ООО «Рафинад»

просмотреть в полном размере

Синие шкафы, расположенные друг над другом, с дверцами из металлической решетки, по бокам синие складные шкафы, украшенные квадратными ручками на синей мокрой планке.
