Минимальная высота парапета на плоской кровле: Высота парапета на плоской кровле и его устройство — видео инструкция и фото

Содержание

Высота парапета на плоской кровле

Membrane roof cost calculator

* Калькулятор расчета стоимости мембранной кровли

Горизонтальная часть основной площади кровли

Площадь крыши, м2

Формула учитывает коэффициент расхода материала на боковые и торцевые перехлесты швов S * 1,11 (то есть плюс 11%)

Толщина мембраны, мм

Вертикальная часть, примыкания к выступающим элементам

Есть ли парапет по периметру крыши, а так же зенитные фонари, вентшахты?

Расчет материала ПВХ мембраны для гидроизоляции парапетов, стен, выходов и др. примыканий

Общая длина парапетов, выступающих элементов, погонный метр

Так же можно включить сюда общую длину примыканий к вентиляционным элементам, трубам, выход на крышу и пристройки

Высота + ширина парапетов (нахлест примыкания на верхние участки), ед. измерения в метрах!

0.1

Можно взять среднее значение для заведения ПВХ мембраны на любую вертикальную поверхность, например 0,3 метра

Расчет комплектующих:

Включить комплектующие в смету ?

Разделительный слой под ПВХ мембрану — согласно руководству по проектированию

Геотекстиль на бетон, стяжку или Стеклохолст на утеплитель ЭППС (XPS или Пеноплекс)

Крепеж для мембраны в основание (бетон, стяжка, профнастил и т.д.): среднее 4 шт. на м2

Телескопический крепеж, саморез остроконечный, анкерный элемент — дюбель

Прижимные алюминиевые планки

Применяется как крепежный элемент во всех местах примыканий

Водоприемная воронка

Одна воронка диаметром 100 мм на 300 м2 кровли, среднее значение

Количество воронок

Расходники

Герметики, мелкие саморезы, биты, буры, перчатки и др.

Работы:

Включить в расчет стоимость монтажа ПВХ мембраны + комплектующих ?

Гарантия на работы по договору от 5 лет

Итого₽

Смета на плоскую кровлю с разуклонкой из клиновидной теплоизоляции

Смета на плоскую крышу с уклонообразующим слоем из керамзита и стяжкой в 50 мм с армосеткой

Калькулятор стоимости утеплителя для плоской крыши и разуклонки

* Разуклонка — минимальный уклон для отвода воды с кровли ⇒ не менее 1,7%

Площадь крыши, м2

Толщина утеплителя, мм

Материал теплоизоляции

Включить в расчет монтаж плит утеплителя ?

Комплектующие ?

Выбор пароизоляции

По технологии укалывается под утеплитель на основание крыши (Ж/Б плита, стяжка, профнастил, OSB или ЦСП плиты)

Крепеж плит теплоизоляции

Расход крепежа примерно 3 шт. на квадратный метр

Считать разуклонку ?

Устройство необходимого угла наклона плоской крыши во избежание образования застойных зон и участков

Выбор технологии и материала из которого будет разуклонка крыши (цены под ключ)

Клины: 760 ₽ материал и 230 ₽ работа. Стяжка: 750 ₽ материалы (керамзит, арматурная сетка, бетон) и 450 ₽ работа

Доставка материала

Итог ₽

Пример на чертеже слои: 1. ПВХ мембрана Fatrafol 810, 2. Геотекстиль, 3. Стяжка, 4. Уклон керамзит, 5. Пленка, 6. Каменная вата, 7. Пароизоляция, 8. Ж/Б плита

Минимальная высота парапета на плоской кровле составляет 450 мм, а максимальная 1200 мм

Руководствуясь СНиП:

При высоте объекта менее 10 метров, и если на кровле не будет постоянного присутствия людей, можно не делать ограждающие парапеты.

На плоской кровле частных домов можно делать парапеты любых размеров, но для удобства нужно учитывать высоту кровельного пирога (толщина утеплителя, разуклонки, гидроизоляции) и она должна быть меньше высоты самого парапета.

То есть, если вы делаете парапеты из блоков (кирпича и др. материалов) в 50 см от железобетонной плиты перекрытия, то кровельный пирог соответственно уменьшит конечную высоту парапета — это нужно учитывать при строительстве.

На зданиях высотой более 10 метров, обязательно нужно делать парапеты в не зависимости от эксплуатации.

Под такие правила попадают, так же открытые площадки, террасы, балконы, лоджии …

При высоте объекта от 7 метров, и наклоне крыши более 12°, необходимо устанавливать ограждающие элементы.

Если уклон крыши до 12%, а длина карниза более 7 метров, в этом случае высота парапета не менее 600 мм.

5.3.4 СНиП II-26-76 по периметру эксплуатируемой крыши должен быть установлен парапет высотой не менее 1,2 метра.

Спортивные и детские площадки на крыше, оборудуют парапет сетчатыми ограждениями высотой до 1 метра.
По ГОСТ 25772 применяются несгораемые ограждения по периметру наружных стен при кровельном уклоне до 12% и высоте карниза или верха наружной стены более 10 метров.

Устанавливают ограждения при уклоне крыши от 12% и высота до карниза более 7 метров.

Если высота элемента менее 0,6 м, его дополняют с решетчатым ограждением до необходимой высоты – 0,6 м от поверхности кровли.

На чертеже выше узел — устройство плоской крыши без парапетной стены, такой вариант конструкции часто применяется в частном домостроении и на одноэтажных коммерческих зданиях.

Дополнительный слой кровельного материала
Фарту не менее 150 мм — для обеспечения герметичности стыка, укладывается на две нитки полиуретанового герметика
Крепления устанавливаются через каждые 600 мм
Полиуретановый герметик

Кровельные ограждения создаются по определённым нормам ГОСТа.

На крыше, которую предполагают эксплуатировать как зону отдыха, обустраивают высокий и плотный парапет, порой с дополнительно установленной сетчатой защитой.

На сооружениях с системой внутреннего водостока устанавливают невысокие ограждения.

Парапет дополнительно оборудуют решёткой так, чтобы увеличить высоту ограждающей конструкции.

При возведении крыши важно особое внимание уделить её функциональным элементам. Конструкция, установленная по краю кровли, обеспечивает безопасное перемещение строителей и ремонтников на любых видах крыш.

Чтобы предотвратить самопроизвольный сброс дождевых и снежных масс с крыши, необходима надёжная и прочная защита по периметру всего сооружения.

Специализируемся на сложных кровельных системах

Каждый год проходим обучение у европейских производителей

⇒ Сделаем просчет сметы в течении суток

⇒ Проверенные и качественные материалы

⇒ Гарантия на монтажные работы от 5 лет

⇒ Бесплатный выезд на объект и консультация инженера!

Оставьте заявку на плоскую кровлю

Здесь Вы можете загрузить фото или чертежи Вашего проекта!

«Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности»

Или звоните по телефону

8 (800) 301-80-86

Звонок по всей России бесплатный!

Плотный парапет надёжно огораживает крышу, не даёт порывам ураганного ветра срывать кровельное покрытие.

Грамотно сделанное ограждение усиливает гидроизоляционные и противопожарные свойства кровли.

Парапет позволяет маскировать не слишком симпатичные элементы инженерных коммуникаций, декорирует громоздкую систему кондиционирования.

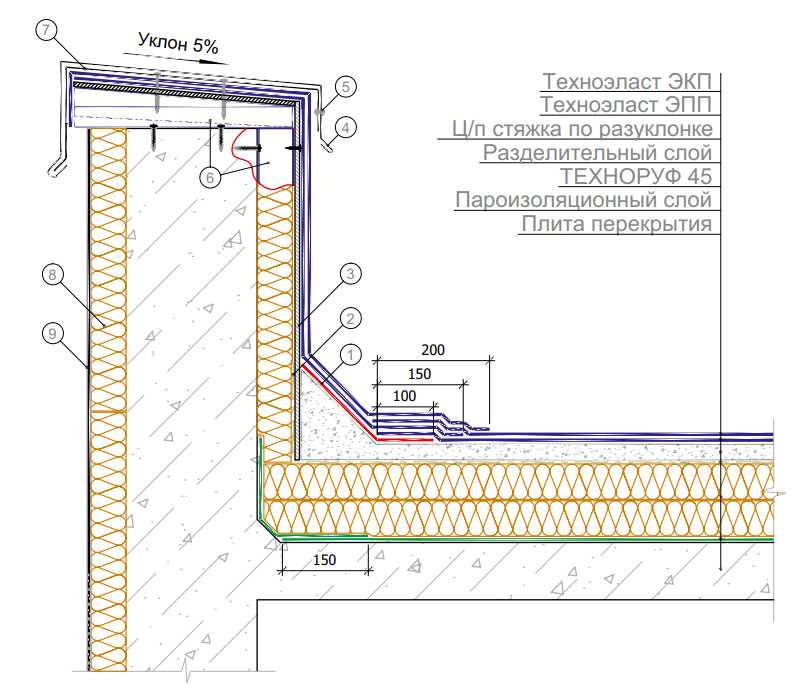

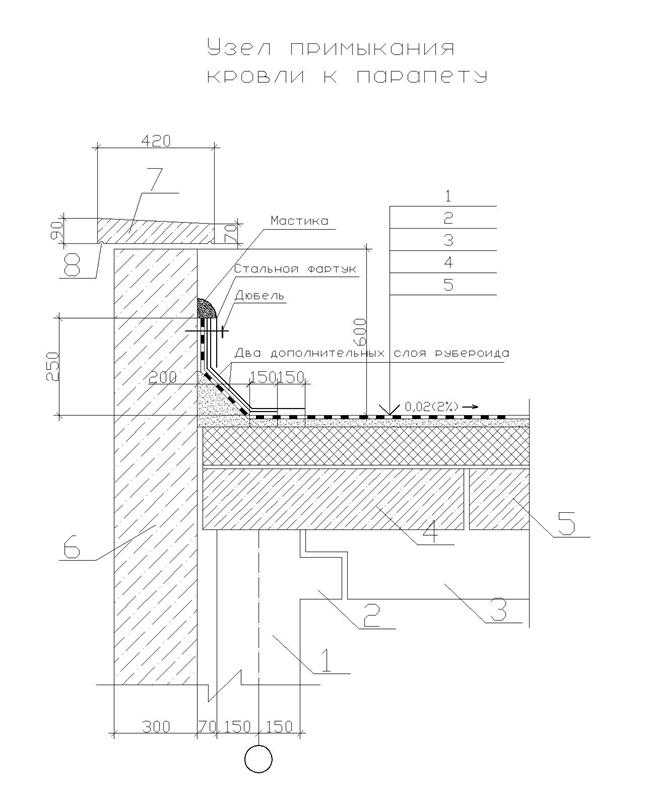

Узел примыкания к парапетной стене высотой не более пол метра

Дополнительный слой — усиление
Кирпичная кладка должна быть оштукатурена цементно-песчаным раствором (марка М200) с металлической сеткой закрепленная саморезами к стене
Парапетная оцинкованная крышка
Заклепочное соединение

Уклон в 5 % обеспечивает сток воды во внутрь крыши, защита фасада от промокания.

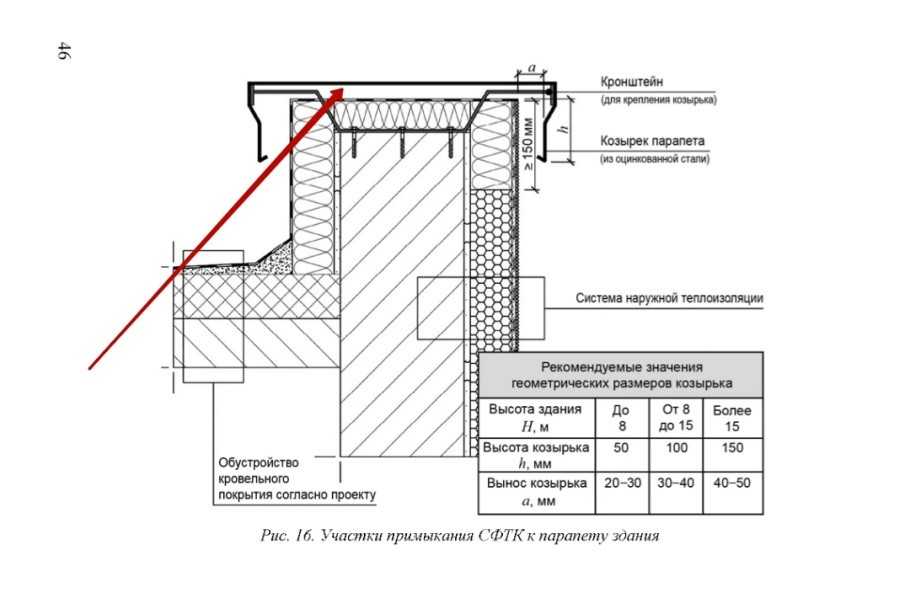

Устройство парапета

Само ограждение.
Кровельный клин, сделанный из бетона, минераловатных плит, деревянных элементов.
Гидроизоляционная защита.
Козырёк парапета, сделанный из стального листа с цинковым покрытием.

Каждая часть ограждающей системы создаётся для выполнения определённых функций.

Дополнительный слой кровельного материала
Разделительный слой завести выше уровня переходного бортика
Лист плоского шифера
Фартук из оц. стали
Фартук из оц. стали крепить заклепками к крепежному элементу
Металлический профиль, закрепленный на парапете
Крепежный элемент
Минераловатный утеплитель
Тонкослойная штукатурка

Плоский шифер крепится к парапету через металлический гнутый профиль с помощью саморезов. Профиль устанавливают исходя из размеров теплоизоляционных плит, но расстояние
между профилями не должно превышать 600 мм.

Тепло — и гидроизоляция парапета

Кровля в полной мере принимает на себя удар от воздействия окружающей среды. По той причине кровельный парапет теплоизолируют с двух сторон, чтобы предотвратить промерзание стен и общего разрушения системы теплоизоляции.

При некачественной теплоизоляции фасад быстро потрескается, повредится внутренняя отделка.

Ограждающее сооружение по краю крыши усиленно гидроизолируют, чтобы не допустить попадания осадочной влаги внутрь кровельного покрытия. Особенно трудно защитить от воды место, где ограждение примыкает к крыше под прямым углом.

Усиление системы гидроизоляционной защиты достигается с помощью негорючего материала Техноруф 45 Галтель, который смягчает переход вертикали в горизонталь, создаёт плавную линию вместо прямого угла.

Обычный рубероид довольно быстро изнашивается и начинает протекать.

Специалисты предпочитают для гидроизоляции плоской кровли использовать современные инновационные материалы Технониколь, дополняя гидроизоляционный ковёр краевыми и прижимными рейками.

Создание контруклона и отвода воды от парапета, если рядом будут воронки — так решается проблема с образованием застойных зон (лужи на крыше)

Для плавного перехода гидроизоляции на парапет монтируют кровельную галтель — это переходной бортик с горизонтальной части на вертикальную

Оформление контруклонов и применение парапетных воронок

При сооружении надёжной кровли важно правильно оборудовать контруклоны вдоль парапетов.

Чтобы качественно удалять атмосферные осадки, не допуская протекания в области парапета, необходимо использовать минераловатные плиты.

Поверх XPS укладывают подходящий материал в рулонах. Кровельную воронку Технониколь ультра применяют в случае, если здание оборудовано наружным водостоком.

Устройство присоединяют к водостоку, обеспечивая быстрое отведение дождевой воды и талого снега.

Молниезащита:

Парапет является выступающей частью кровли, поэтому в обязательном порядке оборудуется молниезащитой.
Молниеприёмная сетка по всему периметру в точности повторяет линию ограждающего элемента.
Все нормы по возведению парапета обязательны уже на стадии проектирования.
Нарушение правил строительства чревато быстрой потерей эксплуатационных качеств зданием, разрушением несущих элементов и рисками, опасными для жизни людей.

Основные понятия

В качестве защиты и декоративного оформления крыши по периметру кровли возводят небольшое возвышение, которое называют парапетом.

По требованиям СНиПа защита кровли возводится на эксплуатируемой и неэксплуатируемой крыше в обязательном порядке.

Все технические требования к обязательному элементу кровли подробно изложены в официальных СНиПах.

В качестве материала применяют кирпичи, бетонные плиты, газосиликатные блоки и другие материалы.

На видео обучающий ролик, как создать правильное водоотведение с помощью уклонов из клиновидной теплоизоляции

По требованиям СНиП высота и размеры ограждающих конструкций строго регламентированы. Жёсткие нормы и ограничения – необходимая мера по обеспечению безопасности сооружения. Правила и нормы для разных типов крыш не одинаковы.

На плоской неэксплуатируемой кровле строения, высота которого не превышает 10 метров, можно установить низкий простой парапет 45-50 см.
Эксплуатируемые кровли обустраиваются парапетом, высота которого достигает 1,2 м. Чтобы сохранить привлекательный внешний вид сооружения иногда сооружают бордюр в полметра, а поверх него монтируют металлические заграждения.

На нашем сайте вы можете скачать документы, в которых подробно описаны все требования к возведению парапетов. Для плоских кровель минимально допустимая высота составляет 45 см, а максимальная – 120 см.

Ограждение для кровли

При эксплуатации плоских кровель важно добиться гарантированной безопасности для людей.

В Корпорации «Технониколь» производят специальные защитные конструкции Технониколь, устанавливаемые на кровельные парапеты.

Металлическая защита выпускается в 3 вариантах исполнения с различной высотой.
Специалисты «Технониколь» создали универсальные элементы для разных видов кровель.

Конструкции сертифицированы, соответствуют ГОСТу. Тип металлической защиты Технониколь выбирают в зависимости от вида и высоты парапета.

Преимущества ограждающих конструкций

Установка защиты производится быстро, а процесс монтажа несложен сам по себе.

Цинкование всех металлических поверхностей гарантирует стойкие антикоррозийные свойства стальных элементов.
Идеально подходит для кровель с высокотехнологичной гидроизоляционной защитой в виде мембраны Технониколь или рулонами с битумным покрытием.
Ограждение сертифицировано и полностью отвечает требованиям противопожарной безопасности.
Разработанная документация позволяет легко сочетать ограждение с укладкой защитных гидроизоляционных слоёв на крыше.

При необходимости строители могут легко выбрать из продуктивной линейки изделий ограждение требуемой высоты с нужным типом крепления.

Виды кровельных ограждений — способы крепления в зависимости от высоты парапета

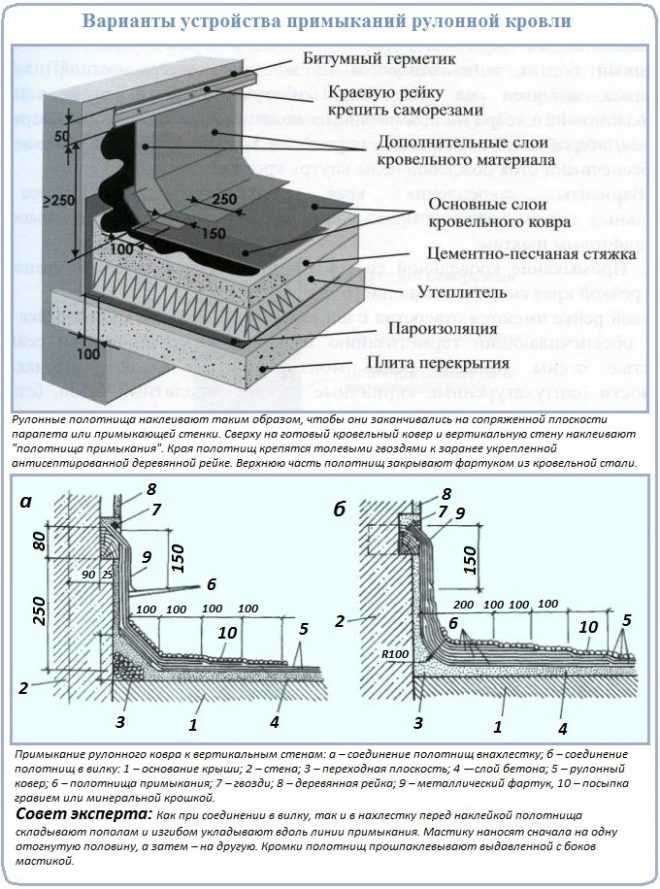

Примыкания гидроизоляции к парапету ПВХ мембраной

Монтаж современного высокотехнологичного мембранного покрытия на парапет гарантирует высокий уровень защиты от проникновения осадков внутрь системы гидроизоляции.

Материал сваривают потоком горячего воздуха, используя специальное строительное оборудование, автоматическое, полуавтоматическое или ручное.

При этом существует множество тонкостей укладки мембраны в сложных узлах соединения вертикальных элементов с горизонтальной поверхностью крыши.

Метод обработки угла «сдвинутый конверт»

Внутри угла формируют объёмный кулёк петлеобразного вида из тонкой мембраны. Начало фигуры находится в месте соединения двух вертикальных элементов.
С помощью специального роликового инструмента из латуни гидроизоляционный материал присоединяют к основной поверхности ручным феном.
Петлю прижимают и прикатывают место сгиба.
Повторяют прикатку сгиба, повернув образовавшуюся объёмную петлю на другую сторону.
Перемещают линию сгиба на середину петли, аккуратно сдвинув мембрану.
Новый сгиб тщательно прикатывают роликом.
Чтобы сохранить нижние слои в целости, под обрабатываемый участок подкладывают подкладывают металлическую пластину.
Выполняют стандартный сварочный шов.
Место примыкания присоединяют основному покрытию узким роликом.
Мембрану приваривают внахлёст, используя латунный ролик.
Нахлёст мембраны далее приваривают силиконовым роликом, а роликом из латуни прикрепляют место перехода с нахлёста.
Тщательным образом приваривают стыки и начало швов.
Части «конверта» 1 — 2 приваривают последовательно, друг за другом.
Свободную часть прихватывают феном, завершая оформление внутреннего угла.

Порядок обработки и усиления внутренних углов

Дополнительное усиление гидроизоляции выполняют с помощью накладного внутреннего угла из неармированного материала.

Сначала вырезают квадрат со стороной 20 см.
Складывают и прикатывают квадрат по диагонали, отмечая середину фигуры.
Углы квадрата обрезают ножницами, так, чтобы образовались скругления.
Один из углов складываем к середине и валиком прокатываем получившуюся складку.
По разметке отрезаем полоску и складываем угол так, чтобы вырезанная часть оказалась внутри кармана.
Заготовку свариваем, надев материал на подходящий угол.
Накладной угол привариваем в стыке на вертикальном участке угла.

Качество сваренных швов тщательно контролируем при помощи чертилки.

Скрытое дополнительное крепление

Вначале отмеряем необходимую ширину выкройки. Обычно размер полоски равен высоте заведения на парапет. Для создания «кармана» требуется специальный готовый элемент или самостоятельно вырезанная из армированного полотна полоска.

С помощью автоматического сварочного оборудования крепят нижний край заготовки с полоской для кармана.
Прочность крепления обеспечивает установка прижимной рейки. Мембрану натягивают, используя зажим кровельщика. Рейку в это время удерживают плоскогубцами.
Для защиты нижних слоёв кровельного покрытия используют пластину из металла.
Слишком длинную прижимную рейку надрезают и ломают по надрезам.
Свободный край заготовки поднимают на парапет.
Чтобы мембрана легла ровно, не образуя волн, при установке крайнего крепежа её активно вытягивают в диагональных направлениях.
На низком ограждении мембрану просто перекидывают через стенку и тянут наружу, одновременно разглаживая волны на покрытии.
Укрепляют гидроизоляционный материал с наружной части, устанавливая нащельник или капельник. Невысокий парапет оформляют краевой рейкой.
Закругляют углы и приваривают усиливающий элемент к основному кровельному покрытию.
Приваривают все нахлёсты, снимая фаску.

Тщательно проверяют качество всех швов. Ручные швы дополнительно обрабатывают специальной мастикой.

Как изолировать внешний угол плоской кровли

Заготовка вырезается по размеру, перекрывающему нахлёст мембран. Аккуратно подрезают углы выкроенной детали ножницами, придавая им закруглённую форму.

Ручным феном прогревают угол.
Проваривают стык для обеспечения гарантированной водонепроницаемости.
Заготовку приваривают к основанию.
Доварите шов, используя жёсткий ролик из тефлона.
Основную площадь заготовки приваривают к покрытию крыши.
Отогните угол, отделяя не приваренную часть.
Прижимая пальцем, приваривают отстающий угол.

По окончании процесса тщательно проверяют герметичность швов.

Гидроизоляция парапета из наплавляемых материалов

Рекомендации по работе с современными высокотехнологичными материалами обеспечат высокий уровень герметизации кровли.

Советы основываются на более чем 20-летнем опыте работы компании Технониколь, производящей и применяющей рулонные материалы на кровле.

Вертикальные конструкции из штучных материалов

Стенки парапета, сложенные из штучного материала, кирпича или пенобетонных блоков, перед укладкой гидроизоляционного слоя облагораживают и выравнивают.

При оштукатуривании поверхности используют цементно-песчаную смесь М150.
Вертикальные стенки обшивают прессованными асбестоцементными листами или цементно-стружечными плитами. ( АЦЛ и ЦСП)

На горизонтальной плоскости парапета создайте небольшой уклон в сторону кровли. Достаточно угла в 4 градуса, чтобы осадки стекали в нужном направлении, а не падали на фасад.
Установка слоев усиления в местах примыкания с вертикальными конструкциями

В местах примыкания вертикального ограждения к кровле устанавливают наклонные бортики Техноруф В60 Галтель.

Для закрепления бортиков используют мастику кровельную горячую.

Бортики выполняются из цементно-песчаного раствора. Поверхность бортика обязательно праймируют.

Для этого из материала Техноэласт выкраивают полосы для создания усиливающего слоя.

Выкройка должна полностью перекрывать бортик, заходить на плоскую кровлю и на парапет на расстояние 100 мм и 25 мм соответственно.

Слой усиления наплавляемой гидроизоляции примыкания парапета
Алюминиевая краевая рейка
Полиуретановый герметик
Парапетная воронка

Как работает конструкция воронки для парапета

На участках с понижением принято оборудовать специальные устройства для внешнего водостока.

Воронкообразное устройство Ультра 110 используется для экстренного сброса осадков, когда основные внутренние пути для оттока воды не справляются или оказываются засорены.

Из Техноэласта вырезают деталь для усиления гидроизоляционного покрытия. Вырезанный элемент наплавляют в месте установки воронки, там, где поверхность имеет явное понижение. Естественно, что площадь усиливающей детали должна быть больше фланца воронки.
В слое усиления прорезают отверстие по форме трубы воронки.
Горелкой хорошенько разогревают поверхность, на которой будут устанавливать водособирающий элемент.

Применяя тонкие гидроизоляционные мембраны, полезно усиливать защиту с помощь специальной мастики с герметизирующими свойствами.

Для этих целей корпорация Технониколь рекомендует мастику № 71.

На видео технология монтажа наплавляемой битумно-рулонной кровли

Примыкание к парапету с высотой в 450 мм
Конструкцию оформляют наклонными бортиками.
Полосы слоя усиления из материала Техноэласт ЭПП наплавляют, точно выполняя все пункты инструкции.
Покрытие подводят к наклонному бортику без заведения на галтель.
Избегайте совпадения торцевых нахлёстов нижнего и верхнего слоя.

Чтобы закрепить оцинкованную парапетную крышу применяют специальный кровельный костыль, его подбирают исходя из формы самого фартука

Защита парапета оцинкованной кровельной сталью

Верхнюю часть парапета защищают от воздействия внешней среды фартуком из оцинкованной кровельной стали.

Иногда используют парапетные плиты с герметически обработанными швами.

Кроме стального парапетного фартука для оформления используют Т-образный кровельный костыль для крепления отливов и фартуков на парапеты.
Оцинкованный стальной лист защитит парапет от механических повреждений и влаги.
Кровельные костыли укладывают с каждой стороны парапета так, чтобы костыли на одной стороне были смещены на половину относительно другого ряда.
Шаг укладки не более 750 мм.
Костыли выступают за грань парапета на 80-120 мм, так удобнее надевать на них сам фартук.

Стыки кровельного листа прикрываются лежачими или стоячими фланцами.

Примыкание к вертикальной поверхности

Стыки со стенами, высокими парапетами, вентиляционными шахтами, зенитными фонарями оформляются по стандартной схеме.

Кровельный материал заводят на высоту не менее 350 мм и дополнительно закрепляют краевой рейкой.

Высота заведения дополнительного слоя определяется в соответствии с СП и составляет не менее 250 мм.

Примыкание к стойке ограждения

Опоры под оборудование и прочие элементы закреплены к основанию через фланец.

Для установки ограждения непосредственно на готовую кровлю выполняют разметку стоек.

Основания стоек устанавливают до карнизного свеса, не заходят на элемент из оцинкованной стали.

Слои усиления с отверстием в центре под профиль стойки вырезают так, чтобы основание было перекрыто с каждой стороны на 150 мм.

В месте установки очерчивают контур основания стойки.

Внутри контура шпателем втирают посыпку на материал Техноэласт ЭКП.

Стойку крепят к основанию так, чтобы ограждение выдерживало заданную в инструкции нагрузку, составляющую 0, 54 кН.

Техноруф В60 галтель

Бруски треугольного сечения нарезают из негорючего, высокотехнологичного теплоизолирующего материала, сделанного на основе базальта, очень прочной горной породы.

Минеральная вата поступает на стройку в виде стандартных плит, из которых вырезают переходные бортики.

Используют для оформления стыков, углов примыкания. С помощью бортика создаётся плавный переход от вертикальной стенки к горизонтальной поверхности кровли.

Материал не боится воды, не горит и предотвращает потери тепла.

Фиксацию края гидроизолирующего защитного покрытия проводят с помощью краевой алюминиевой рейки.
Крепят фиксирующий элемент только на прямых отрезках, не имеющих закруглений.
Верхний отгиб заполняют мастикой Технониколь, чтобы предотвратить попадание воды под мембрану.
Крепёжные элементы прижимают рейку по краям. Шаг крепежа составляет 200 мм.
Парапетная воронка – важная часть кровельного оборудования. Воронки отводят излишки влаги с крыши через парапет или балконы.
Элемент сделан из прочного полимерного материала, не боящегося влажности, перепадов температур. Гарантированный срок службы – 25 лет.

Способы создания уклона на плоской кровле

Уклоном называют угол ската кровли к горизонту. Измеряют уклон в процентах. Грамотное проектирование плоских крыш предполагает наличие основного уклона 1,5 и более процентов.

В этом случае строение гарантировано защищено от протечек, появления застойных зон на кровле. Возрастает устойчивость кровельной конструкции к повреждению микроорганизмами, проколам гидроизоляции корнями растений.

Идеально создавать уклон при проектировании самой несущей конструкции или создавать с помощью особой укладки профлистов, плит перекрытия.

К сожалению, идеала в реальной жизни не всегда можно добиться.

Кардинально новые для кровельного рынка Корпорация Технониколь разработала технологию нового метода формирования правильного уклона на крыше с плоской поверхностью.

Инновационный способ позволяют формировать уклоны с геометрической точностью, по заданным параметрам. При этом скорость выполнения работа только растёт.

Традиционно уклон создаётся путём засыпки керамзита или укладки легкого бетона.
Стяжка с армированием из цементно-песчаной смеси – стандартный и недорогой способ создания разуклонки. Необходимость выполнения «мокрых» видов работ усложняет и затягивает процесс оформления кровли.
Сборные конструкции из ЦСП, ГКЛ позволяют обходиться без «мокрых» процессов. Жёсткое основание под создаётся из слоёв ЦСП или ГКЛ. Стяжку не крепят к основанию, но соединяют между собой саморезами.

Практичная клиновидная теплоизоляция по методу Технониколь предусматривает выполнение уклонов специальным материалом, сделанным из минераловатных базальтовых плит или пластов пенополистирола.

Различают несколько видов уклонов:

Разуклонка в ендове к водоприёмным воронкам.
Разжелобка у вентиляционных шахт.
Добавочный уклон, обеспечивающий отток излишков влаги от защитного ограждения.

Использование высокотехнологичных методов и материалов Технониколь снижает нагрузки на основание кровли.

Оформление кровли выполняется в короткие сроки и на высоком качественном уровне.

Материальные, временные и трудовые затраты на возведение кровли резко сокращаются, а уровень качества и надёжности возрастает.

Планируете делать плоскую на крышу? оставьте заявку на сайте ⇓

Здесь Вы можете загрузить фото или чертежи Вашего проекта!

Или звоните по телефону

8 (800) 301-80-86

Звонок по всей России бесплатный!

Высота парапета на плоской кровле

Конструкция парапета: требования

Возведение парапета на крыше возможно из:

из бетонных блоков;

монолита из железобетона;

кирпичных изделий;

металла.

Парапет размеры

Парапет не должен быть меньше 45 сантиметров, но и не должен превышать высоту в 1,2 метра. Минимальная высота парапета связана с обустройством специального гидроизоляционного ковра. Он должен располагаться на вертикальной поверхности парапета, на высоте от 25 сантиметров. Металлические фартуки защищают верхнюю часть парапета от воздействия дождей, снегов или ветров.

Чаще всего фартук изготавливается из:

оцинкованной стали;

металлического профиля;

меди;

бетонных плит.

Зачастую верхняя часть парапета плоской кровли имеет горизонтальную или скатную форму. Также можно заказать индивидуальный вариант парапета. При устройстве стального фартука, важно плотно закрепить его костылями. После чего места стыков обрабатываются при помощи герметика. В случае покрытия парапета бетонными плитами – их также следует подвергнуть герметизации.

Устройство парапета из кирпича

Как правило, кирпичные парапеты возводятся еще на стадии кладки стен после укладки плиты перекрытия. Очень важно оставить канавки на парапетах, высотой больше 0,5 метра. В эти канавки будет заведен кровельный ковер и будут наложены прижимные планки. Если высота парапета не очень высокая, то можно заводить рулонный ковер на верхнюю плоскость парапета. Она, в свою очередь, должна быть закрыта стальным фартуком или парапетными плитами. При этом важно не забыть о герметизации швов.

Процесс кладки парапета похож на процедуру кладки стен. В обоих случаях натягивают причалки и подбирают кирпичи. Если есть необходимость – в кирпичную кладку парапетов могут быть заложены детали из металла или дерева. Устраивая низкие парапеты, не стоит забывать о дополнительном ограждении на эксплуатируемых крышах. Оно, в свою очередь, должно быть непрерывным. При этом высота ограждения кровли вместе с высотой парапета должна быть не больше 1,2 метра. Наружная сторона должна иметь расшивные швы.

Устройство парапетов кровли и его примыкание

Кровельный ковер может располагаться как на самом парапете, так и быть вставлен краем в желобок стенки парапета. Оба варианта подразумевают обязательное проведение усиленной гидроизоляции. С этой целью необходимо установить бортик между парапетом и кровлей. Его угол должен составлять 45 градусов. Материал – цементно-песчаный раствор, который создает условия для прочного наклеивания рулонов гидроизоляции. Если в качестве гидроизоляционного материала используется обычный рубероид, то он должен быть приклеен к основанию крыши и парапетной стенке с помощью горячей битумной мастикой.

Когда слой остынет, можно приклеивать второй. Напоминаем, что верхний край материала должен быть заведен в канавку кирпичной кладки. Затем он крепится с помощью металлической прижимной планки, которая содержит уже готовый стальной фартук для покрытия. Для прибивания к стене прижимной планки, рекомендуется использовать дюбеля.

Для обработки подойдет герметик и краска, защищающая покрытие от атмосферных осадков. Если парапет низкий, то рубероид заводят на верхнюю часть кирпичного парапета. Для приклеивания снова используется горячий битум. После всех операций происходит закрытие металлическим фартуком или плитами из парапета.

Профессионалы рекомендуют для усиленной гидроизоляции мест примыкания кровли к стене воспользоваться мастикой. Она отличается тем, что не требуют использование рулонных материалов. Мастика сама по себе – это кровельный материал. После ее применения можно заметить образование гладкого бесшовного покрытия. Таким образом, оно на долгие годы будет защищено от дождя и снежных сугробов.

Установка парапетов из металла

Сегодня чаще всего можно встретить металлические парапеты крыши, которые ограждают кровлю и создают безопасность для находящихся на ней людей.

«Высота парапета на плоской кровле может иметь сравнительно небольшие размеры, однако требования к кровельному ограждению должны соблюдаться!»

Парапеты из металла могут быть изготовлены из различных материалов:

оцинкованной стали;

алюминия;

меди;

металла из профиля и т.д.

Отметим, что оцинкованная сталь боится коррозии (подробнее: «Оцинкованная кровельная сталь — характеристика»). Для ее обработки рекомендуется использовать специальные краски, которые защищают поверхность от негативных воздействий атмосферной среды. В состав красок для оцинковки входят полимерные компоненты. Именно благодаря им, металл может в дальнейшем противостоять коррозии. Это делает его более долговечным. Современные производители красок могут предложить большой ассортимент цветов. Поэтому вы без труда сможете подобрать краску, которая бы соответствовала вашему цвету крыши или ее составляющих.

Стоит сказать, что реже всего используется алюминий и медь. Это довольно дорогие металлы, и максимум что можно предложить – это смешанные их формы.

Для установки металлических парапетов на высокие здания требуется определенная сноровка и оборудование. Поэтому этими работами занимаются лишь специалисты, фото установленных на крышах парапетов вы сможете найти на нашем сайте. Толщина парапета из металла чаще всего составляет 3 миллиметра. Он покрывается цинком, алюминием или полимерами. Парапетное ограждение кровли должно полностью соответствовать стандартам СП 54.13330.2011. На их основе, высота должна быть не больше 1.2 метра от верхней части ограждения до самого низа парапета.

Металлический парапет должен также иметь стойки и подкосы, которые имеют отгибы. Последние выполняют роль креплений, соединяя парапет и обрешетку кровли. Важное их качество – прочность и надежность (прочтите также: «Устройство металлической кровли: установка и монтаж»).

Покрытие парапета медью, смотрите на видео:

Расчет параметров двухскатной крыши подразумевает крепление деталей парапета при помощи саморезов или метизов. Эти элементы содержат уплотнительные шайбы или кольца. Как правило, они должны иметь схожий с крепежом цвет. Отгибы и подкосы содержат крепежные отверстия. В них нужно забить или вкрутить крепежные элементы. Чтобы предохранить металлический парапет от коррозии – рекомендуется закрыть места креплений. Для этих целей чаще всего используют специальные заглушки, которые дополнительно обрабатываются при помощи герметика.

Считаются ли парапеты достаточной защитой от падения? : BlueWater® US

Как менеджер по технике безопасности вы знаете, что OSHA требует устройств защиты от падения с крыши для обеспечения безопасности сотрудников, даже если работа выполняется нечасто или в течение короткого времени. Это означает, что вам нужно убедиться, что существует достаточный барьер, чтобы удерживать сотрудников от достижения переднего края, где они подвергаются наибольшей опасности. Возможно, вы думаете, что, поскольку в вашем здании есть парапет, этого достаточно, чтобы обеспечить защиту от падения и обеспечить соответствие требованиям OSHA. Правда в том, что это может быть не так. Вы можете поставить своих работников в опасную ситуацию или рискуете получить штраф, даже не подозревая об этом.

Для чего нужен парапет крыши?

Парапет крыши представляет собой постоянную стену, окружающую край крыши и возвышающуюся над ее поверхностью. Многие крыши оборудованы парапетом по краю. Исторически парапеты использовались для защиты здания от военных атак. Однако в наши дни они используются для изменения потока ветра, предотвращения падения объектов с края, для обеспечения противопожарной защиты и улучшения эстетики здания. Парапет также может обеспечить определенную степень защиты от падения с крыши, но достаточно ли этого для обеспечения безопасности рабочих и предотвращения нарушений требований OSHA? Ответ на этот вопрос: это зависит от парапета.

Какой высоты парапет на крыше?

Парапеты могут иметь высоту от нескольких дюймов до ярда, в зависимости от конструкции здания. Высота парапета также варьируется в зависимости от его целевого назначения. Например, если парапет предназначен для скрытия оборудования на крыше, такого как блок HVAC, он может быть более 3 футов в высоту. В некоторых случаях парапет может быть всего несколько дюймов. И, конечно же, крыши некоторых зданий вообще не имеют парапета.

Когда парапет обеспечивает защиту от падения с крыши?

Некоторые парапеты могут обеспечить безопасность сотрудников, защищая их от переднего края крыши. Согласно руководящим принципам OSHA, парапеты должны соответствовать тем же требованиям по высоте для защиты от падения, что и любое другое устройство защиты от падения с крыши. В правилах указано, что парапеты, ограждения и поручни безопасности на крыше должны иметь высоту 42 дюйма плюс-минус 3 дюйма, чтобы обеспечить достаточную защиту от падения. Если ваш парапет короче 38 дюймов, он просто недостаточно высок для соблюдения правил и не считается достаточным.

Что делать, если мой парапет слишком короткий?

Короткий парапет представляет потенциальную опасность падения для рабочих, которым необходимо приблизиться к краю крыши во время выполнения своей работы. Кроме того, короткий парапет без дополнительных устройств защиты от падения может привести к штрафам и санкциям за несоблюдение требований. Если ваш парапет не соответствует требованиям OSHA по высоте для устройств защиты от падения, это не является адекватной защитой от падения, и вам нужно будет найти другой способ обеспечить безопасность ваших сотрудников на крыше. Это может быть достигнуто несколькими способами, в зависимости от ваших конкретных потребностей и пожеланий к зданию.

Увеличьте высоту парапета с помощью ограждения

Короткий парапет не обязательно означает опасную крышу для рабочих. Хотя высота парапета установлена, есть способы увеличить его высоту, чтобы убедиться, что он соответствует требованиям. Во многих случаях ограждения могут быть установлены внутри или поверх существующего парапета, чтобы поднять его до необходимой высоты. Отличным примером устройства такого типа является удлинитель ограждения парапетной крыши, который соответствует требованиям OSHA и считается решением для постоянной пассивной защиты от падения.

Создание перил с зажимами для временных перил

Еще один способ увеличить высоту парапета — установить временную систему перил парапета. Системы защитных ограждений для парапетов спроектированы в соответствии с требованиями OSHA, универсальны, просты в установке и легко перемещаются при необходимости. Система собирается с помощью С-образных зажимов, предназначенных для работы на парапете. Стойки устанавливаются на расстоянии 8 футов друг от друга, а в качестве перил между стойками используется брус размером 2 x 4.

Установка перил во всю высоту

Если вы ищете устройство защиты от падения с крыши, которое не опирается на парапет вашей крыши, вам могут подойти перила во всю высоту. Эти непроникающие перила безопасности на крыше достаточно высоки и достаточно прочны, чтобы соответствовать требованиям OSHA, и их можно настроить на любой цвет в соответствии с эстетикой вашего здания. Вы можете установить этот тип устройства в качестве временного или постоянного решения для защиты от падения на вашем здании.

Обеспечение защиты от падения — ваша обязанность

Необходимо выполнять техническое обслуживание и ремонт крыши вашего объекта и систем, которые она держит, чтобы поддерживать ее в хорошем состоянии. Это может означать отправку рабочих на крышу на регулярной основе, или это может быть что-то, что нужно делать всего пару раз в год. Независимо от того, как часто рабочие выходят на крышу вашего здания, вы знаете, что в правилах OSHA говорится, что вы обязаны обеспечивать защиту от падения во время выполнения работ. Вы также знаете, что, если вы этого не сделаете, вы подвергаете своих работников ненужной опасности, а также подвергаете риску свою компанию.

Поступайте правильно для своих сотрудников

Ваши сотрудники являются вашим самым ценным активом, и без них ваш бизнес просто не существовал бы. Вы уже убедитесь, что им платят конкурентоспособную заработную плату, предоставляете льготы, такие как медицинская страховка, и вы предлагаете отличный пенсионный пакет. Все это прекрасно, но помните, что они также зависят от вас, чтобы обеспечить им безопасную рабочую среду как внутри, так и на крыше вашего здания. Это означает, что вы должны серьезно относиться к защите от падения — для их безопасности и для вашей прибыли. Когда дело доходит до защиты от падения с крыши, это означает, что ваш парапет либо достаточно высок, либо что он защищен перилами и перилами безопасности на крыше, которые увеличивают высоту.

Если у вас есть вопросы о том, соответствует ли ваш парапет стандартам OSHA, не стесняйтесь обращаться к команде BlueWater. Мы поможем вам настроить вашу крышу на код, чтобы вы могли сосредоточиться на более насущных проблемах, таких как управление своим бизнесом.

Требования к конструкции и FRR для парапетов — WoodWorks

Парапеты представляют собой эстетические элементы многих зданий — обычно вертикальные продолжения наружных стен, используемые для создания архитектурных элементов, сокрытия механического оборудования на крыше или выполнения других функций. Другая цель парапетов состоит в том, чтобы препятствовать распространению огня из одного здания в другое, обеспечивая преграду для огня и лучистую теплопередачу, если огонь прорывается через кровельную мембрану.

Раздел 705.11 IBC определяет требования к парапетам. По умолчанию код требует, чтобы парапеты были установлены на всех наружных стенах здания. Тем не менее, есть несколько исключений из этого, в частности, когда существует одно из следующих условий:

Внешняя стена не требует класса огнестойкости, основанного исключительно на расстоянии от огня в соответствии с Таблицей 602 IBC (например, большинство многоквартирных, в проектах с деревянным каркасом потребуется расстояние от огня в 30 футов или более; в строительстве типа VB с многоквартирным домом потребуется расстояние от огня в 10 футов или более)
Площадь здания составляет менее 1000 кв. футов на любом этаже
Вся конструкция крыши выполнена из негорючих материалов или из конструкции с пределом огнестойкости не менее 2 часов (не характерно для большинства проектов с деревянным каркасом)
Здание имеет наружные стены с пределом огнестойкости в течение 1 часа, которые заканчиваются на нижней стороне обшивки крыши, при условии, что:
- Конструкция крыши, которая проходит параллельно наружной стене, имеет предел огнестойкости не менее 1 часа на расстоянии 4 фута от внутренней стороны стенка для группы R/U; 10 футов для других помещений или
- Конструкция крыши, которая проходит перпендикулярно наружной стене, рассчитана не менее чем на 1 час для всего ее пролета
- В любом из вышеперечисленных случаев отверстия в крыше находятся не в пределах 5 футов от наружной стены для группы R/U или в пределах 10 футов для других помещений и
- Все здание имеет кровельное покрытие класса B C кровельное покрытие при условии, что:
  - Обшивка крыши или настил из негорючей или обработанной огнезащитной древесиной на расстоянии не менее 4 футов от наружной стены, или
  - Гипсокартон 5/8″ типа X укладывается непосредственно на нижнюю сторону обшивки крыши или настил на минимальном расстоянии 4 фута от наружной стены
- Раздел IBC 705. 8 позволяет иметь незащищенными 25% или более проемов в наружной стене в зависимости от расстояния противопожарного разделения
Если не применяется ни одно из исключений и требуется парапет, IBC 705.11.1 перечисляет требования к конструкции следующим образом.
705.11.1 Строительство парапетов. Парапеты должны иметь тот же класс огнестойкости, что и несущая стена, а с любой стороны, примыкающей к поверхности крыши, должны иметь негорючие поверхности на высоте 18 дюймов (457 мм) вверху, включая ответные планки и облицовочные материалы. Высота парапета должна быть не менее 30 дюймов (762 мм) над точкой пересечения поверхности крыши и стены. Если крыша скатывается к парапету с уклоном более двух единиц по вертикали и 12 единиц по горизонтали (уклон 16,7 %), парапет должен простираться на ту же высоту, что и любая часть крыши в пределах противопожарного расстояния, где предусмотрена защита проемов в стенах. требуется, но ни в коем случае высота не должна быть менее 30 дюймов (762 мм).
В этом разделе отмечается, что парапет должен иметь ту же огнестойкость, что и наружная стена под ним. Хотя это не указано, обычно это интерпретируется как применимое к требованиям огнестойкости как для внутренней, так и для внешней поверхности стены. Для конструкции типа V таблица IBC 601 требует 1-часового рейтинга для наружных несущих стен, в то время как для ненесущих стен рейтинг не требуется. Строительство типа III требует 2-часовой оценки для наружных несущих стен. Также следует проверить расстояние противопожарного разделения, чтобы определить наиболее строгие требования между таблицами 601 и 602. Обратите внимание, что IBC 705.5 требует, чтобы наружные стены оценивались только с обеих сторон, когда расстояние разделения от огня составляет 10 футов или менее. В противном случае требуемый рейтинг применяется только к внутренней поверхности наружной стены.
Минимальная высота стены парапета над поверхностью крыши составляет 30 дюймов. Однако, когда крыша спускается к внешней стене и парапету с уклоном более 2:12, требуется дополнительный анализ, чтобы определить, нужен ли более высокий парапет.
Источник изображения: Комментарий к Кодексу IBC 2015 г.
В конструкции Типа III наружные стены должны быть негорючими или иметь каркас из древесины, обработанной антипиреном (FRTW). В этих обстоятельствах возникает еще один распространенный вопрос: нужно ли обрамлять парапеты зданий типа III с помощью FRTW. Хотя в IBC 705.11.1 не указаны требования к строительным материалам парапетов, некоторые считают, что намерение кодекса подразумевает, что использование FRTW необходимо для строительства парапетных стен; у других нет. Это вопрос, который следует обсудить с уполномоченным органом в отношении их толкования и требований. Комментарий к разделу 705.11.1 требует, чтобы парапет был построен из тех же материалов, что и внешняя стена:
Конструкция стены парапета должна быть из горючего или негорючего материала в зависимости от требований к наружной стене типа конструкции и должна иметь огнестойкую конструкцию в соответствии с требованиями для наружной стены.
При определенных обстоятельствах парапеты могут не требоваться в соответствии с нормами (используя одно из исключений, указанных выше), но они все равно устанавливаются на здании для выполнения эстетических функций. В этом случае общий вопрос заключается в том, должен ли парапет соответствовать рейтингу огнестойкости и конструктивным требованиям IBC 705.11. Для этого сценария некоторые проектировщики успешно спроектировали и построили парапеты без рейтинга огнестойкости (даже если для внешней стены ниже он требуется), исходя из того, что парапет подобен элементу крыши/дополнению крыши или выступу внешней стены как в отличие от элемента внешней стены. Это основано на том, что парапет не требуется по нормам и, следовательно, не требуется для локализации пожара. Это еще одна тема, которую следует обсудить с местным строительным чиновником, чтобы определить их интерпретацию и требования, но эта идея, по-видимому, соответствует цели кодекса, как указано в комментарии к IBC 705.
