Многощипцовая крыша (57 фото): щипцовая конструкция своими руками, схема многощипцовых конструкций частных домов, устройство кровли

Самые причудливые кровельные конструкции сегодня можно увидеть не только на зданиях исторических музеев, усадеб или средневековых замков. Все чаще они встречаются в частных домах и коттеджах. Фирмы-застройщики готовы предложить своим клиентам услуги по возведению сложных, но красивых сооружений. Несмотря на высокую стоимость, спрос на них с каждым годом только растет, потому что их красота и презентабельность являются показателями высокого социального статуса хозяина.

Что это такое?

Кровля дома является многофункциональным элементом. Она одновременно выполняет технические, эксплуатационные и эстетические задачи. От качественной проработки всех элементов зависит успех ее использования, а уникальный внешний облик может сделать строение особенно привлекательным.

Традиционная двускатная крыша, имеющая два фронтона, называется двухщипцовой. Если проект предусматривает наличие нескольких элементов, состоящих из парных фронтонов или щипцов, то она называется многощипцовой. Подобное сооружение считается самым сложным из-за наличия большого количества различных архитектурных элементов. Именно они делают кровлю наиболее привлекательной и оригинальной, способной даже самому обычному зданию придать образ средневекового замка.

Многощипцовые крыши для каркасного дома можно создать своими руками, если следовать всем рекомендациям. Такие конструкции имеют как свои плюсы, так и минусы, поэтому нужно тщательно взвесить свой выбор. Перед вами должна быть схема работы и чертеж конструкции, а также примеры готовых крыш.

В каких случаях предпочтительно создание кровельных перекрытий подобного вида?

Необходимость построения сложного объекта может возникнуть в целом ряде случаев:

• когда крыша должна быть выполнена в одном архитектурном стиле с возводимым строением;
• если к основному зданию были сделаны дополнительные пристройки;
• в случае, когда строение простой прямоугольной или квадратной формы дополняется несколькими фронтонами;
• если проект предусматривает обустройство на крыше углубленных балконов или окон, в том числе и слуховых;
• при необходимости создания бокового освещения мансарды;
• в многокомнатных зданиях большой площади со сложной многоуровневой планировкой.

Преимущества и недостатки

Кровля данного вида подчеркивает красоту архитектурного стиля, в котором построено здание.

Целый ряд достоинств выделяет ее среди других видов кровельных конструкций:

• она имеет более оригинальный и привлекательный вид;
• отличается надежностью и долговечностью;
• после ее возведения появляется возможность оборудовать дополнительную комнату или кладовку в пространстве образовавшейся мансарды;
• сложность конструкции предполагает образование большого количества своеобразных ребер жесткости в местах пересечения многочисленных плоскостей – они помогают значительно усилить перекрытие;
• сбалансированная система стропил позволяет выдерживать повышенные нагрузки, особенно в зимний период;
• на крутых скатах не задерживается снег.

К ее недостаткам можно отнести следующее:

• дороговизна возведения подобного объекта из-за большого объема используемых материалов и достаточно высокой цены на них;
• значительное количество отходов, возникающих при раскрое покрытий (особенно это касается металлочерепицы).
• сложное устройство требует грамотного расчета и профессионального подхода к монтажу;
• необходима качественная гидроизоляция, особенно на внутренних стыках;
• повышенная нагрузка на ендову, особенно зимой из-за обилия осадков.

Структурные особенности

Она представляет собой скатную конструкцию с поверхностями, имеющими наклон в сторону наружных стен. Благодаря этому, обеспечивается естественный сток талой и дождевой воды.

Такая кровля состоит из множества конструкционных элементов. Рассмотрим их.

Скат

Участок кровли расположенный в одной плоскости. Чем сложнее конструкция, тем больше у нее скатов.

Щипец или фронтон

Представляет собой верхний участок стены, ограниченный скатами. Небольшое отличие щипцов от фронтонов состоит в отсутствии карниза в их нижней части.

Ендова или разжелобок

Элементы конструкции в виде внутренних углов, образованных стыками. Со стороны торцов ендовы ограничиваются фронтонами или щипцами. В процессе эксплуатации эта часть строения принимает на себя наибольшее количество атмосферных осадков. Здесь происходит скопление дождевой воды и снега.

В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек.

Ребро или конек

Горизонтальная линия, соединяющая две плоскости скатов.

Карнизный свес

Свисающий участок крыши шириной от 30 см до 50 см, главной функцией которого является защита от осадков и обеспечение эффективного отвода стока воды после дождя или таяния снега.

Водосток

Конструктивный элемент, отводящий воду с поверхности кровли в водосточные трубы горизонтального расположения.

Примыкание

Участок соединения скатов с вертикальной поверхностью строения.

Угол наклона крыши определяется еще в процессе ее проектирования в зависимости от нескольких факторов:

• особенностей климатических условий;
• расходных материалов;
• архитектурных особенностей здания.

В особых случаях он может составлять до 90 градусов.

Самый простой вариант многощипцовой крыши представляет собой две двускатные конструкции, соединенные под прямым углом. Если смотреть на подобное сооружение сверху, то оно будет иметь очертания креста. Чаще всего при разработке проекта дизайнеры предлагают применить подобную двускатную форму сразу на нескольких отдельных частях здания с дальнейшим объединением их в единую конструкцию. Такой подход позволяет создавать оригинальные сооружения, придающие всему строению привлекательный внешний вид.

Устройство и монтаж стропильного каркаса

Стропильная система многощипцовой кровли имеет достаточно сложное устройство. В ней часто встречается сочетание наклонных и висячих опор. Поэтому предельно внимательно следует отнестись к точности расчетов их сечения, а также установке необходимых элементов жесткости.

К ее основным элементам относятся:

• мауэрлат;
• стропила;
• балки.

Мауэрлат выполняет важнейшую задачу по распределению нагрузки с крыши на стены здания. Для его производства используется брус длиной от 1000мм до 1500 мм с сечением 100х150мм или 150х150мм. Мауэрлат необходимо прочно крепить к специальному армированному поясу, возводящемуся еще во время строительства стеновой коробки. Это делается, чтобы усилия от стропил не смогли раздвинуть стены. Только после того как мауэрлат будет надежно закреплен, начинают установку стропильных ног.

В зависимости от наличия дополнительных опор устанавливаются наклонные или висячие стропила. Для их изготовления применяют точно такой же брус, как и для мауэрлата. Из него же делается и конек, служащий соединительным элементом верхних частей стропил.

В некоторых случаях появляется необходимость в установлении дополнительных промежуточных прогонов в виде горизонтальных балок между несущей конструкцией и обрешеткой. Они уменьшают нагрузку от покрытия, равномерно распределяя ее в стропильной системе, а также добавляют обрешетке жесткости.

Краткая поэтапная инструкция по возведению

Монтаж многощипцового сооружения должен осуществляться в строгом соответствии с проектной документацией.

Все работы выполняются поэтапно.

• Собираются климатические данные, которые характерны для региона строящегося объекта. Эта информация учитывается при проведении технических расчетов и разработке проекта.
• Проектирование объекта и расчет. Тщательный предварительный расчет всех составных частей кровли лучше доверить опытным специалистам. Кроме того, необходимо заранее определить виды и объемы материалов, которые будут использоваться в строительстве.
• По периметру здания укладывается мауэрлат.
• Устанавливаются вертикальные опорные стойки и монтируются горизонтальные балки – прогоны, образующие конек.

• Монтаж основных и дополнительных опор формирующих переходы плоскостей.
• Стойки и стропила усиливаются подстропильными ногами или подкосами. Они помогают равномерно распределить нагрузку, а также не позволяют конструкциям прогибаться.
• Соединение элементов осуществляется с помощью металлических крепежей – пластин, скоб, резьбовых шпилек или анкеров. Для усиления соединения досок используют деревянные бобышки.
• Сверху (по стропилам) укладывается обрешетка в виде горизонтальных планок.

Выбор обрешетки зависит от типа кровельного покрытия. Если предполагается применить мягкую кровлю, то предпочтителен сплошной настил. При использовании жестких материалов или изделий из профилированного металла обрешетку делают разреженной.

Гидроизоляция и защита чердачных помещений от потери тепла

Рулонная гидроизоляция укладывается полосами внахлест и перпендикулярно направлению ската крыши. Обязательно делается напуск шириной не менее 15 см. Стыки полос склеиваются с помощью специальной клейкой ленты или строительного скотча. Особое внимание уделяется ендовам, так как они принимают на себя наибольшее количество дождевой или талой воды, поэтому являются наиболее уязвимым местом.

Если работы по монтажу гидроизоляционного слоя выполнены с нарушением технологии или использовались некачественные материалы, это может привести к скапливанию влаги в подкровельной области, в результате чего значительно ухудшается теплоизоляция, возможно загнивание деревянных частей крова.

Нужно отметить, что традиционные гидроизолирующие изделия в виде рубероида или пергамина уже не могут обеспечить длительный срок службы и прочность. Они не до конца соответствуют современным нормам экологической чистоты и безопасности. Поэтому все большее распространение получают мембранные материалы. Кроме своей основной функции, они способны значительно снизить потери тепла за счет увеличения толщины утеплителя на полную высоту стропил.

Возведение многощипцовой крыши подразумевает образование чердачного пространства, достаточно просторного для оборудования в нем жилых или подсобных помещений. Поэтому кровлю необходимо хорошо утеплять и изолировать от попадания в него лишней влаги. Утеплители на основе минеральной ваты подойдут для этого идеально. Они предотвращают появление «зон холода», в которых возможно образование конденсата. Среди особенностей стоит отметить особо мягкую структуру, позволяющую использовать этот материал в труднодоступных зонах.

Для производства минеральных утеплителей используют стекло или базальт. Их несомненным достоинством является одновременное сочетание следующих свойств:

• легкость;
• огнеупорность;
• экологичность.

Кроме всего вышеперечисленного, этот вид строительного материала отличает высокая степень звукопоглощения и шумоизоляции, что особенно важно во время сильного дождя или града.

Мансарды требуют особо пристального внимания к обустройству вентиляции.

Стоимость объекта

Финансовые расходы на возведение самой кровли и осуществление предварительных работ по ее проектированию зависит от нескольких факторов.

• Расходные материалы. Монтаж конструкций такой сложности подразумевает использование большого количества стройматериалов, на стоимости которых не стоит экономить, так как в итоге это может сказаться на качестве и безопасности готового объекта.

• Проектирование со всеми техническими и архитектурными расчетами должно проводиться опытными специалистами. Если вы решили сделать все самостоятельно, то необходимо помнить, что малейшая неточность может привести к серьезным проблемам уже на начальном этапе возведения кровли. Проекты должны быть составлены с особой тщательностью, с учетом всех предполагаемых нагрузок, а также различных негативных факторов.

Если многощипцовая крыша возведена согласно всем нормам и правила и с учетом всех особенностей проекта, то итогом ваших трудов будет:

• привлекательный внешний вид сооружения, позволяющий сделать ваш дом по-настоящему уникальным;
• устойчивая и надежная конструкция, противостоящая всем разгулам природы за счет идеально сбалансированной стропильной системы;
• ваш дом станет более функциональным, ведь под такой крышей легко организовать несколько дополнительных уютных помещений.

Об устройстве крыши дома смотрите в следующем видео.

фото, схема, конструкция, как построить?

Многощипцовая крыша относится к самым сложным и красивым вариантам кровельных конструкций. Она состоит из множества непростых деталей.

Это могут быть фронтоны, ендовы, скаты, щипцы. Из статьи вы узнаете, как строится многощипцовая крыша своими руками.

Достоинства и недостатки

В архитектуре щипцом называют верхнюю часть стены, заключенную между двумя соседними скатами. Щипец отличается от фронтона тем, что он не отделяется от кровли карнизом.

Щипцы — архитектурные элементы, типичные для готической архитектуры. Ими декорируют храмы, крепости, замки. В последние годы крыши с щипцами стали популярны в индивидуальном строительстве.

Многощипцовые крыши частных домов закладываются изначально, еще на этапе проектирования. Если у здания уже есть крыша другой формы, то многощипцовую крышу можно сделать только при строительстве пристройки.

В небольших домах щипец используется как элемент освещения мансард. Но уместнее всего крыша с щипцами будет смотреться на большом здании сложной архитектуры, состоящем из нескольких частей.

Простейшая схема многощипцовой крыши — обычная двускатная кровля без фронтонов. В этом случае верхняя часть стены выполняется в виде треугольника вершиной вверх, который и называется щипцом.

Фото:

Строительство даже самой простой многощипцовой крыши приходится начинать с тщательных вычислений.

Проектирование и сооружение такой конструкции требует солидных строительных познаний и опыта. В создании многощипцовой крыши нет легких операций — это касается и проектирования, и монтажа.

Большим плюсом многощипцовой крыши является возможность обустройства под кровлей жилого помещения, что стимулирует людей, самостоятельно строящих свои дома, покрывать их именно двускатными кровлями без фронтонов.

Строительство своими руками позволяет заметно сэкономить. Вложив массу труда в такую конструкцию, можно получить двойную выгоду — сохранить некоторую сумму в семейном бюджете и расширить жилплощадь дома.

Достоинства многощипцовой крыши:

• сбалансированная стропильная система позволяет кровле выдерживать огромные нагрузки;
• оригинальный внешний вид;
• надежная и долговечная конструкция;
• расширение жилой площади;
• крутые скаты не нуждаются в очищении от снега.

Недостатки многощипцовой крыши:

• требует сложных подсчетов;
• трудный монтаж;
• много кровельных материалов уходит в отходы;
• большое давление осадков на ендову;
• гидроизоляция стыков должна быть максимально качественной.

Конструктивные элементы многощипцовой крыши

Ендова — линия соединения двух скатов. Это ключевой узел кровли, подвергающийся наибольшему давлению. В многощипцовых кровлях ендовы изнутри приходится укреплять подпорками.

Понятно, что основная масса воды, попавшая на крышу в виде осадков, будет стекать на землю именно по ендовам, поэтому любая ошибка в гидроизоляции ендовы в будущем обернется протечками.

Ребро — наружный угол двух скатов. Конек тоже является ребром. В монтаже многощипцовой крыши самой сложной операцией считается соединение ендовы с коньком.

Щипец — участок стены треугольной формы, огражденный сверху скатами.

Мауэрлат— металлический или деревянный брус, уложенный сверху по периметру стен. Мауэрлат является нижней опорой для стропил. Каждое стропило закрепляется одним концом на мауэрлате, другим — на коньковом брусе.

Фото:

Стропила — каркас скатов. Стропильная система многощипцовой крыши складывается из вертикальных, горизонтальных и наклонных стоек.

Стропила бывают наслонной, висячей и диагональной конструкции. У висячих стропил нога закрепляется на мауэрлате и коньковой балке.

Наслонные опираются на стену и промежуточные опоры. Какими будут стропила — наслонными или висячими, — зависит от конструктивных особенностей кровли.

Обрешетка — каркас, чаще всего из дерева, служащий для закрепления утеплителя и остальных кровельных материалов.

Монтаж кровельных ферм

Основанием для многощипцовой крыши является мауэрлат. Он несет большую нагрузку, поэтому его делают из бруса толщиной не менее 15х15 см. Брус крепят к верхней части стен анкерами. Мауэрлат служит главной опорой стропил, а значит, и всей кровли.

Диагональные стропила устанавливают на вальмовую и полувальмовую кровлю в местах схождения скатов. На диагональные стропила будет приходиться главная тяжесть, поэтому их усиливают нарожниками.

Стропильные ноги, подкосы и ригеля образует ферму, то есть конструкцию, перекрывающую пролет здания.

Для усиления фермы на мауэрлат устанавливают горизонтальный лежень — брус, лежащий на равном расстоянии от каждой из двух стен. Дополнительные лежни укладывают и под ендовы.

Фото:

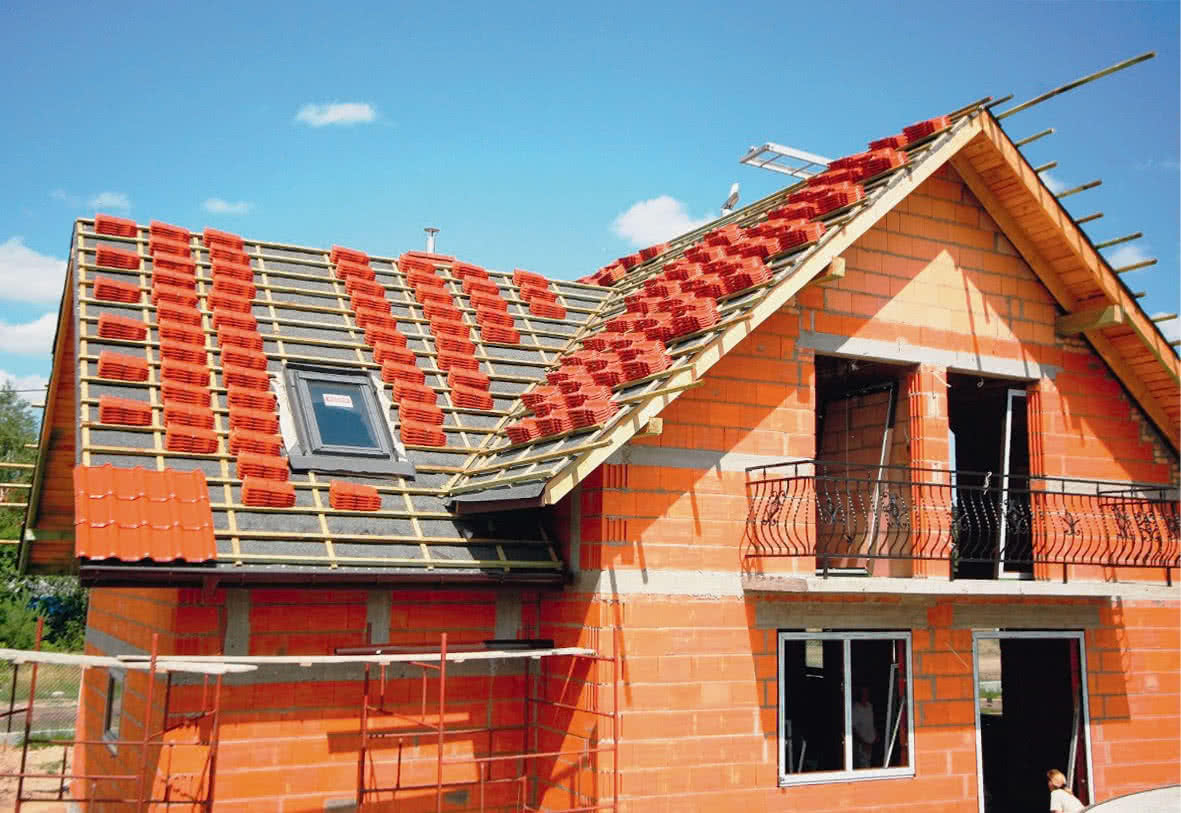

На стропила набивают обрешетку. Под ендовами обрешетка должна быть сплошной. Во время гидроизоляции кровли в этом месте укладывают дополнительный слой непромокаемого материала для обеспечения герметичности ендов.

Если не получается сделать ендову сплошной, то нужно закреплять детали так, чтобы верхняя перекрывала нижнюю.

На стык нижней пластины с кровельным покрытием накладывается утеплитель. В последнюю очередь крепят верхнюю пластину ендовы.

Шаг набивки обрешетки зависит от того, каким материалом будет покрываться крыша. Для гибких материалов потребуется сплошная обрешетка, для металлочерепицы достаточно шага 25 см.

Обрешетку закрывают гидроизоляцией с перехлестом полос не менее десяти сантиметров. В холодном климате под гидроизоляцию укладывают утеплитель.

Многощипцовые крыши рекомендуется отделывать не тяжелым кровельным материалом. Идеально подойдет гибкая черепица. Многим нравится металлочерепица.

Этот материал великолепно смотрится на многощипцовых крышах, но кровлю в этом случае приходится качественно изолировать от потерь тепла и проникновения в дом звуков снаружи, что приводит к необходимости обустройства тяжелого и объемного кровельного пирога.

Под многощипцовой крышей чаще всего находится жилое помещение, поэтому качество тепло- и звукоизоляции кровли имеет огромное значение.

Легкие кровельные материалы не оказывают большую нагрузку на стропильную систему и строение в целом — в этом их большое преимущество.

Видео:

Монтаж кровли выполняют в соответствии со стандартами СНИП.

Рулонные материалы (паро- и гидроизоляцию, утеплители) обязательно укладывают с нахлестом, а их стыки обрабатывают битумной мастикой или другими гидрофобными смесями.

Вентиляция и водоотведение

Сложная конструкция многощипцовой крыши требует обдуманного подхода к вентилированию. В такой конструкции много внутренних и внешних углов, препятствующих движению воздуха.

Вентиляция многощипцовой крыши состоит из вентиляции самого кровельного пирога и обеспечения воздухообмена в мансарде.

Правильно спроектированная и смонтированная система вентиляции предупреждает образование конденсата в мансарде и на кровельном покрытии.

Конденсат образуется в местах, где встречаются теплый и холодный воздух. Он может появляться из-за неправильного или недостаточного утепления кровли, слишком маленьких вентиляционных зазоров в кровельном пироге, при отсутствии коньковых продухов, при неплотной укладке пароизоляции.

Вентилирование кровельного пирога осуществляется в промежутке между кровельным материалом и гидроизоляцией.

Вентиляция пирога представляет собой зазор, который делают с помощью контробрешетки из реек, прикрепляя их поверх гидроизоляционного материала к стропилам.

В подкровельном пространстве делают вентиляционные отверстия по всему периметру крыши. Величина отверстий регулируется строительными нормами.

Она зависит от множества факторов: места расположения отверстий относительно стропил и конька, количества отверстий, ширины конькового зазора.

Таблицы, с помощью которых определяют диаметр вентиляционных отверстий, можно найти строительных справочниках.

Видео:

В многощипцовых крышах не нужно устраивать так называемый «холодный треугольник», так как предполагается, что пространство под кровлей будет жилым.

Современные теплоизолирующие и гидрофобные материалы позволяют отводить конденсат без теплопотерь, которых не удастся избежать при устройстве «холодного треугольника».

Многощипцовая крыша не сможет обойтись без системы отведения дождевой воды. Из-за крутых скатов вода с многощипцовой крыши падает на землю с большой силой, что может за короткое время разрушить самую прочную отмостку.

Чтобы этого не случилось, под отвесами кровли закрепляют желоба, по которым стекающая со скатов вода будет отводиться в определенное место.

Воду отводят в емкость, откуда ее затем можно будет использовать для полива и хозяйственных нужд, или в фильтрационный колодец, наполовину засыпанный щебнем и песком.

Чтобы под фундаментом дома не поднялся уровень грунтовых вод, фильтрационный колодец должен находиться не ближе, чем в двух метрах от здания.

Существует много вариантов дизайна многощипцовых крыш. Они могут быть сложными в исполнении и… очень сложными.

Простых многощипцовых крыш, как уже было сказано выше, не бывает, поэтому нужно хорошо подумать, прежде чем браться за эту работу, не имея опыта кровельных работ.

как создать «сложную» красоту? Многощипцовая разноуровневая мансардная крыша чертеж

Многощипцовая крыша
— это вид скатной крыши, конструкция которой состоит из нескольких или множества щипцов (двускатных элементов с коньками), по краям свесов образующих в строении фронтоны.

Многощипцовые крыши
представляют собою непростую конструкцию, отличительностью которых является наличие пересекающихся или врезающихся в основной скат щипцовых элементов, формирующих численные ендовы на крыше.

Особенности конструкции

Среди крыш с прямыми плоскостями скатов, многощипцовая крыша относятся к сложным видам крыш с многочисленными пересечёнными скатами и внутренними углами между их стыков. Она возводится на строениях, которые отличаются сложной планировкой разной геометрической формы, многоуровневыми мансардами и чердачными помещениями.

Многощипцовая крыша считается сложной конструкцией. Сложность конструкции объясняется наличием в таких крышах большого числа ендовых и фронтонов , устройство которых вызывает специфические сложности и дополнительные затраты.

Обустройство ендовы требует особо пристального внимания, ведь именно по ним будут в будущем протекать потоки дождевой и талой воды. Также в этих местах наблюдается наибольшее скопление снега, а поэтому они должны обладать значительной несущей способностью и герметичностью. Профессиональное формирование ендовы, основного уязвимого элемента кровельного перекрытия, обеспечивает надёжный отвод с крыши талых и дождевых вод.

Элементы конструкции

В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

• фронтоны и фронтонные свесы;
• ендовы, образующиеся при сопряжении щипцов;

Схема стропильной системы простой многощипцовой крыши:

Разновидности многощипцовых крыш

Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Преимущества и недостатки многощипцовых крыш

Многощипцовая конструкция кровли имеет определенные преимущественные характеристики. К ним относятся:

• оригинальные, неповторимые, изящные формы крыши;
• идеальное сочетание со строениями любых архитектурных форм;
• сбалансированная стропильная система;
• возможность обустройства просторной мансарды и значительного увеличения её полезной площади;
• отсутствие риска застаивания дождевых и талых вод вследствие большого наклона поверхности кровли и наличию разжелобков;
• надёжность, прочность, долговечность конструкции;
• соответствие стоимости многощипцовой кровли эксплуатационным и эстетичным характеристикам.

В перечень недостатков кровли такого вида внесены: уровень сложности проведения монтажа, наличие большого количества ендов, усложняющих процесс обустройства, ухода и обслуживания крыши, а так же большой расход строительных материалов. Устройтво многощипцовой крыши относится к трудоёмким строительным работам, для проведения которых необходимо обращаться за помощью профессиональных специалистов. Монтаж крыши занимает больше времени.

Несмотря на серьёзные недостатки сложной архитектурной формы, эстетичный, оригинальный, презентабельный вид и эксплуатационные характеристики многощипцовой крыши по праву заслуживают похвалу и внимание владельцев частной собственности.

•


  Крыши бывают, как известно, плоскими и скатными. Скатные – архитектурно более выразительны и помимо защитной несут также декоративную функцию. Количество, форма и размер скатов зависят всецело от личных пристрастий владельца и замысла дизайнера, с учетом, конечно, климатических условий и требований к эксплуатации.

  Конструктивные особенности: плюсы и минусы


  Многощипцовая крыша – конструкция достаточно сложная. Ее отличает наличие многочисленных пересечений скатов, при которых образуются ендовы, так называются сформированные внутренние углы. Ендова считаются наиболее ненадежным элементом. Действительно, по ним протекает максимально большое количество воды, при том что уклон у их существенно меньше, чем у скатов. Там же скапливается снег, увеличивая нагрузку на кровлю. Поэтому ендова можно считать «слабым» местом подобных конструкций. Так что, эта крыша сложна не только по своему устройству, но и следить за ней совсем непросто.

  В местах соединения скатов кровли образуются также ребра, но, в отличие от ендов, они формируют внешний угол.

  Яркой их иллюстрацией является, например, место, в котором два ската в четырехугольной кровле соединяются.

  Форма строения при возведении данного вида бывает либо многоугольной, схема которой представлена ниже, либо квадратной. Ее можно устанавливать на домах со сложной планировкой или на мансардах, для которых необходимо обеспечить особое дополнительное боковое освещение. Для пристроек таких строений характерна разная высота.

  Однако ни это, ни значительная стоимость, ведь сложность геометрической формы конструкции приводит к повышенному расходу материала, не становятся препятствием для тех, кто стремится завершить свою постройку интересным и оригинальным акцентом.

  Многощипцовая крыша, чертеж которой для многих может показаться не менее сложным, тем не менее может быть возведена самостоятельно, но при условии строгого соблюдения требований технологии строительства

  Многощипцовая может объединять под единой кровельной конструкцией целый ряд крыш, отличающихся по своему типу и назначению. Сложность ее устройства заключается в большом количестве ребер, ендова, разжелобков. Шпиль ее носит, скорее, художественный характер, и его часто используют для установки башен и куполовидных кровель, подчеркивающих архитектурный стиль. Одними из самых популярных сегодня считаются двухуровневые покрытия и .

  Устройство стропил


  Основой кровельной конструкции является стропильная система. Наиболее часто в ней сочетаются диагональные и , направленные к углам стен. Сложность подобных конструкций заключается в том, что все скаты опираются не на мауэрлаты, как обычно, а на диагональные ноги. То есть несущая способность конструкции зависит не только от расчета сечений элементов системы, но и от выполнения узлов соединения и установки элементов жесткости.

  Основным узлом считается стык в одной точке коньков одного уровня разных участков кровли. Коньковые брусья соединяются под прямым углом, но, помимо этого, в каждый из этих углов входят и накосные ноги, которые практически для всех стропил являются основной опорой. Прочность данного узла увеличивают за счет установки затяжек.

  Накосные стропила превосходят по длине обычные, поэтому их делают спаренными.Такая технология одновременно решает несколько задач:

  • стропило с удвоенным сечением способно выдерживать увеличенную нагрузку;
  • сплачивание досок дает возможность получить неразрезную балку большей длины;
  • при соединении унифицируется типоразмер используемых деталей.

  Получается, что для устройства диагональных практически можно применять те же доски, что и для обычных – а использование для любого вида стропил досок равной высоты упрощает конструктивное решение узлов крыши. К тому же на них опираются полуноги или нарожники, благодаря чему наслонные опоры в состоянии нести нагрузку, которая порядка полутора раз больше, чем максимальная нагрузка для обычных стропил.

  Опирание нарожников на диагональную ногу выполняют двумя способами:

  • Опирание на верхнюю поверхность. В стропилах делается разрез таким образом, чтобы половина их сечения – верхняя, оказалась над диагональной ногой, а нижняя – опиралась при этом на боковую поверхность.
  • Опирание на боковую поверхность. Главным в это случае является, насколько качественно подогнаны опорные части. Нижезакрепленное стропило можно прочнее соединить с брусом диагональной ноги, если прибить дополнительную опорную бобышку из обрезка.

  Низ накосных опор обычно для посадки на шпренгель, балку из бруса, прокинутую по пересекающимся внешним стенам на угол, прибоину или консоль прогона подрубают в горизонт и крепят гвоздями.

  А вот диагональные опоры, расположенные в ендова, подпирать шпренгельной фермой нельзя.

  Шпренгельная ферма – это шпренгельная конструкция с установленными двумя подкосами.

  Дело в том, что ендова формирует внутренний угол стен, поэтому их необходимо подпирать стойками или, в крайнем случае подкосами.

  Кстати, монтаж кровельного покрытия в случае многощипцовой крыши начинают о с устройства ендов, которые образованы при пересечении взаимоперпендикулярных плоскостей. При этом технология исполнения данного узла целиком зависит от материала, используемого в качестве основного для кровли.

Прежде чем решиться на строительство такой крыши, хорошенько подумайте – готовы ли вы раскошелиться во имя красоты? Какой-то особой пользы эта крыша не несет, но и серьезных недостатков у нее нет.

Для тех, кто планирует строительство дома и хочет превратить его в настоящее произведение искусства, многощипцовая крыша позволит воплотить самые оригинальные фантазии в этом деле. Многощипцовые крыши домов быстро завоевали сердца тех, кто любит что-то изысканное и располагает достаточным количеством финансов, потому что этот вид крыши удовольствие не дешевое.

Многощипцовая крыша – преимущества и недостатки

Часто можно услышать, что такой вид крыши используют исключительно в строительстве квадратных домов, но это миф. Бывает к дому достраивают всевозможные помещения, и он приобретает несуразную форму. В таком случае, многощипцовая крыша полностью преображает внешний вид дома – выглядит очень эффектно!

Что касается надежности, то устройство многощипцовой крыши очень крепкое, но в только в том случае если монтаж стропильной системы произвести правильно. Если вы не специалист, то лучше обратиться к опытным строителям.

Под многощипцовой крышей много пространства, можно сделать вместительный чердак или оборудовать роскошную мансарду, часто ради нее такую крышу и строят, чтобы обеспечить хорошее освещение.

Важно: при возведении многощипцовой крыши, нельзя все помещение оборудовать как жилое – нужно выделить часть, в которой будет вентилируемое помещение, отдельное от отапливаемого.

Из недостатков можно выделить:

Дороговизна. Неэкономный расход древесины, нужно постоянно вырезать, подравнивать, и в итоге некоторая часть материала просто выбрасывается. Стропильная система многощипцовой крыши сложна в монтаже, соответственно, мастера берут за работу солидную сумму.

Большой риск образования протечек. Особенностью такой крыши является множество скатов, а места, где они пересекаются называются эндовы – самые уязвимые места кровли. Там проходят большие потоки воды, и если не уделить внимание качественной изоляции этих стыков, то при первой же возможности они протекут.

Элементы многощипцовой крыши

Стропильная система многощипцовой кровли такая же, как у других крыш – мауэрлат, стропильные ноги, конек, желобки для отвода воды, обрешетка и больше количество наклонных ребер с дополнительными стойками. Все это крепится между собой металлическими крепежами.

Отличием от стандартной кровли является наличие эндов, разжелобков, много ребер и скатов.

Про эндовы было сказано выше – это впадины, которые образуются на стыке скатов, они же и разжелобки. Ребра, это тоже стыки двух скатов, только идут не внутрь, а наружу. Именно в этих элементах вся «сладость», ведь это они формируют щипцы и многочисленность вальмов (скаты), придавая крыше такой особенный вид.

Виды многощипцовых крыш

В архитектурном плане, вальмовой кровле можно придать наиболее вычурный вид. Тут-то есть где проявить фантазию и удивить необычностью формы.

Многощипцовые крыши – это самый популярный вид. Несмотря на то, что такая конструкция требует тщательного крепления с правильным распределением нагрузки. Заостренные углы придают строению строгости и лаконичной завершенности. Любой загородный дом с такой крышей выглядит богато и оригинально.

Полувальмовая щипцовая кровля – тоже довольно распространенный вид. В монтаже немного проще. Характерная черта этого вида, это «гладкие» углы. Крыша выглядит плавной и элегантной, чем-то напоминает шатер. Это только на первый взгляд она кажется скромнее, чем предыдущий вид, если к ее строительству подойти творчески, то может получится необыкновенно красиво.

Стропильная система

Если говорить просто, то стропильная система многощипцовой кровли, это две двускатные крыши, которые соединяются между собой под углом 90 градусов.

Из-за большого веса и сложности строения, в конструкции такой крыши используют оба вида стропильной системы – висячие и наслонные, а также создают

схема многощипковой крыши

Несколько слов о том, как возводится многощипцовая крыша своими руками:

На мауэрлат, сечением 150х150 мм и длиной в 1.5 м, крепят стропила 150х50 мм.

Стропила скрепляют вверху коньком нужного сечения, затем конструкцию усиливают, устанавливая промежуточные прогоны.

Так как в данной конструкции есть места, где соединяются две крыши, там нужно сделать дополнительные накосные стропила, чтобы прикрепить к ним нарожники.

многощипцовая крыша — чертеж

Когда все стойки и крепления на месте, нужно проложить слой гидроизоляционной пленки.

Обрешетку делают из досок размером 32х100 мм. Можно бруски 50х50.

Важно: перед монтажом стропильной системы нужно правильно рассчитать наклон скатов и нагрузку на стропила, чтобы конструкция получилась крепкой. Желательно, чтобы это сделал специалист. Кроме того, важно климатическое расположение – если предвидится много осадков, то наклон вальм должен быть максимальным, чтобы не задерживалась вода и снег. Нужно ухаживать за эндовами – счищать с них снег и мусор.

Как бы там ни было, специалисты не рекомендуют приступать к строительству многощипцовой крыши самостоятельно. Хотя бы потому что, материал обойдется вам в немалую копейку и будет обидно, если ничего не получится. Конечно, мастера тоже возьмут немало, но в итоге вас будет радовать красота и надежность архитектурного шедевра.

Видео

Существует большое количество видов кровель, которые строятся для того или иного здания. Самой сложной по конструкции и монтажу считается многощипцовая крыша. Несмотря на это, она очень привлекательна и по-настоящему украшает дом, за что она и пользуется спросом у «зажиточных» людей. Такую конструкцию возводят на домах с квадратной или многоугольной формой, причем на тех, к которым пристраиваются помещения выше или ниже основного строения. Также она устанавливается на мансардах, которые нуждаются в особом освещении, и на домах со сложной планировкой.

Основное преимущество многощипцовой крыши в ее красивом дизайне. Она способна одним уровнем перекрыть несколько помещений. В целом никаких полезных функций данная кровля не выполняет, «работая» преимущественно на архитектурный стиль строения. По-другому она называется шатровой или вальмовой, а скаты – вальмами. В настоящее время наиболее распространены полувальмовые кровли и двухуровневые покрытия.

Конструкция многощипцовой крыши

Она состоит из трех основных элементов, которые отличают ее от других: щипцов, большого количества ендов, фронтонов и разжелобков. Она представляет собой скатную конструкцию с наклонными поверхностями кровли к наружным стенам, благодаря чему обеспечивается естественный сток дождевой и талой воды.

Щипцом называется верхний участок стены, ограниченный двумя скатами крыши. При этом он не отделяется в нижней части карнизом, в отличие от фронтонов. Ендова – конструктивный элемент, представляющий собой внутренние углы на стыках. Любая щипцовая кровля состоит из опирающихся на стену плоскостей на одном уровне. С торцов они ограничиваются фронтонами или щипцами.

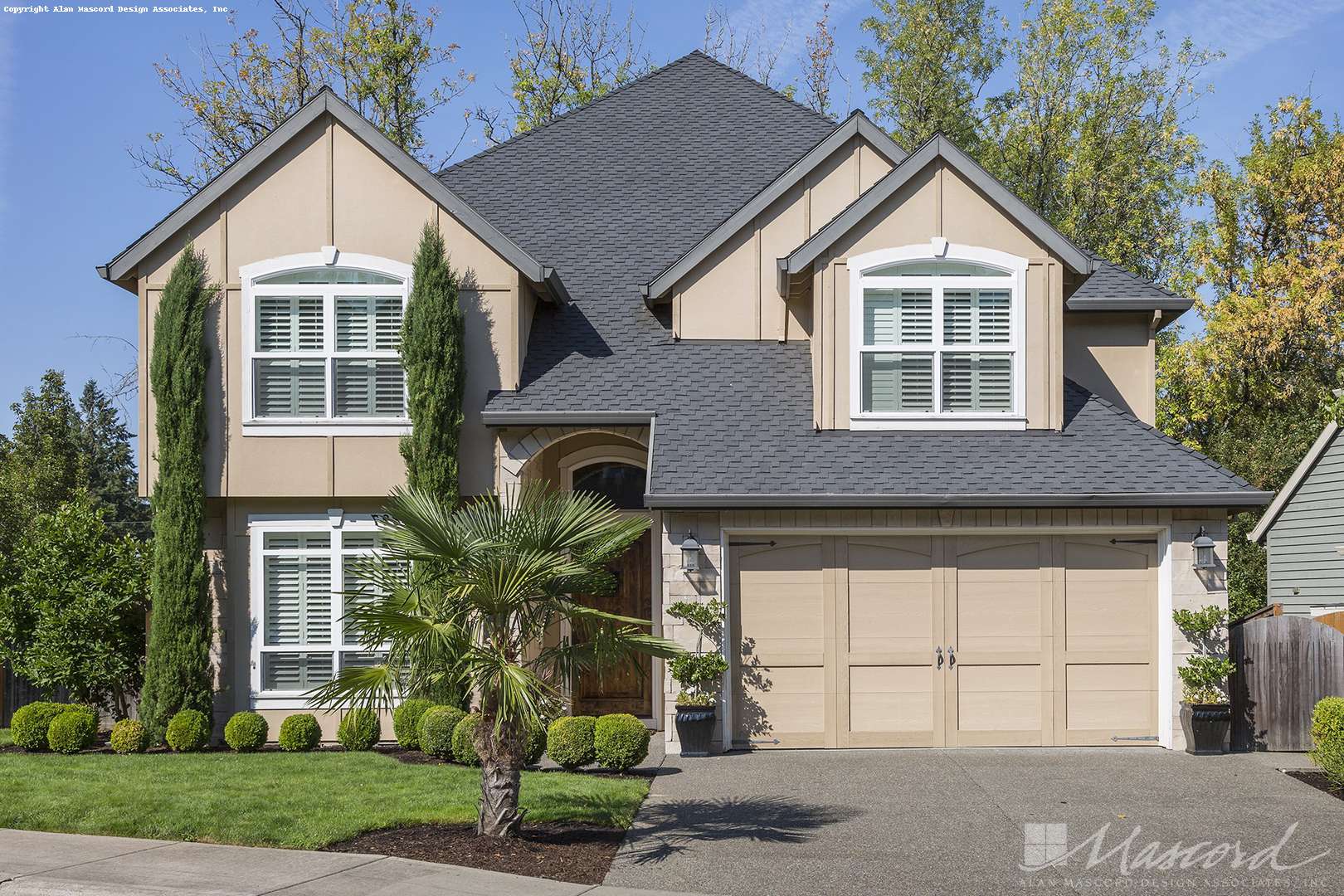

Квадратные дома с многощипцовой крышей выглядят красиво

Достаточно важная часть крыши – ендова – во время эксплуатации принимает на себя наибольшую часть атмосферных осадков, в ней скапливается дождевая вода и снег. Поэтому при строительных работах ей нужно уделять пристальное внимание, иначе она будет «страдать» от протечек.

Следующий элемент крыши – ребро. Оно образуется в результате соединения скатов и представляет собой наружный угол. Пример ребра – место, где скрепляются два ската на четырехугольной крыше.

Многощипцовая крыша своими руками – достаточно затратное дело, в первую очередь из-за большого количества материалов, которые расходуются на стропильную систему и кровлю из-за ее сложной геометрической формы. После окончания работ образуется много отходов, особенно если для крыши используется металлочерепица. Самостоятельно строить многощипцовую крышу без основательных знаний в данной области не следует. Лучше обратиться к профессионалам, потому что возведение такой сложной конструкции не обходится без нюансов.

Ендова. На ней сходятся и с нее стекают атмосферные осадки, поэтому нужно особое внимание уделять ее устройству.

Стропильная система многощипцовой крыши тоже устроена не так просто, так как в ней часто сочетаются наслонные и висячие стропила, поэтому расчет их сечения, установку элементов жесткости нужно делать особенно внимательно.

Простейший вариант многощипцовой крыши – две двускатные конструкции, соединенные под прямым углом. При виде сверху данное сооружение будет выглядеть как крестообразная фигура. Чаще всего несколько частей здания могут содержать двускатные конструкции, объединенные в единое целое. Именно они и придают зданию причудливый внешний вид.

Основные элементы стропильной системы – это мауэрлат, стропила и балки:

• Мауэрлат перераспределяет нагрузку с крыши на стены. Изготавливается из бруса длиной 1000 – 1500 мм и сечением 150х150 или 100х150 мм. Чтобы усилия от стропил не раздвинули стены, мауэрлат необходимо прочно крепить к армированному поясу, который возводится во время строительства стен. После этого устанавливаются стропильные ноги.
• Для стропил используются брусья того же сечения, что и для мауэрлата. Они могут быть наклонными или висячими в зависимости от наличия и отсутствия дополнительных опор.
• Из брусьев делается конек, который соединяет верхние части стропил. Иногда требуется устанавливать дополнительные промежуточные прогоны.

Устройство фронтона многощипцовой крыши

Поэтапная инструкция по возведению конструкции

Во время строительства необходимо проделать следующие шаги:

1. Для начала следует правильно снять размеры дома. Профессионалам все расчеты дадутся легче. Человеку, не имеющему опыта в строительстве таких сложных конструкций, трудно будет сориентироваться в положении прогонов, мауэрлатов и т. д., поэтому контроль и советы опытного строителя будут как раз кстати.
2. Вычислить длину и сечение стропил. Они делаются из хвойных пород. Влажность древесины должна быть не более 20%.
3. Потом необходимо расположить остальные элементы: упоры, коньки и ендовы.
4. Установить мауэрлат по периметру стены.
5. На мауэрлате закрепить стропила с помощью запилов или гвоздей.
6. В конце идет установка обрешетки, гидроизоляции кровельного покрытия, тепло- и пароизоляции. Какую именно обрешетку выбрать, с каким шагом, зависит от кровельного материала. Для мягких покрытий необходимо выбрать сплошной настил, а для профилированного металлопокрытия или жестких кровельных материалов обрешетка выполняется разреженной.

Многощипцовая крыша должна иметь качественную пароизоляцию и гидроизоляцию

Гидроизоляционная пленка укладывается полосами, перпендикулярно направлению ската. Делается напуск не менее 15 см, кроме того, стыки нужно обязательно заклеить соединительными лентами. Большое внимание следует уделять ендовам, так как они являются наименее надежным местом кровли и принимают на себя наибольшее количество воды.

Выбор угла наклона кровли зависит от климатических условий, материала и архитектурных особенностей здания. Порой этот показатель может достигать 90 градусов.

Во время строительства многощипцовой крыши по умолчанию предусматривается наличие чердачного пространства для мансарды. Поэтому кровлю следует хорошо утеплять. Также в нее не должна проникать лишняя влага.

Утеплитель должен быть на основе минерального волокна, например, базальта или стекла. Эти вещества отличаются мягкой структурой, которая позволяет утеплить труднодоступные участки кровли. Утеплитель предотвращает образование зон холода, способствующих появлению сильного конденсата. Влага, которая скапливается в подкровельной области, ухудшает теплоизоляцию и приводит к гниению деревянных элементов.

Для мансардных помещений необходимы дополнительные скаты, те же ендовы и ребра, а также стропила и обрешетки

Наличие мансарды в доме позволяет значительно расширить полезное пространство. Обустраивая ее, стоит помнить о вентиляции. Именно для мансарды она нужна даже больше, чем для остальных жилых помещений. Традиционные виды рулонной гидроизоляции (вроде пергамина или рубероида) не обеспечивают большого срока службы, прочности и экологичности. Поэтому сейчас все больше становятся распространенными материалы мембранного типа, которые увеличивают толщину утеплителя на всю высоту стропил и значительно снижают теплопотери мансардного этажа.

Определяемся с ценовой категорией

Перед строительством многощипцовой кровли вопрос цены стоит особняком. Ведь это не только самый сложный вариант строительства крыши, но и наиболее затратный из-за большого объема работ и дорогих материалов, которых требуется немало. Данная конструкция может обойтись на половину дороже, чем другой вид крыши. Стоит обратить внимание на то, что на стропильную систему будут ложиться немалые нагрузки, поэтому следует покупать только качественные брусья.

Обустройство такой кровли будет стоить минимум вполовину дороже другого вида крыши

Если вы построите такую крышу, то в вашем распоряжении окажется большое пространство, которое вы можете использовать по своему усмотрению. Например, с помощью этой кровли делаются замечательные верхние комнаты и мансарды. Поскольку угол наклона крыши очень большой, то все осадки с нее быстро скатываются.

Основные выводы

Итак, как вы уже поняли, строительство многощипцовой крыши не является простым делом. Однако если подойти к нему профессионально, то в итоге можно получить настоящий «дом-конфетку», в котором находиться – одно удовольствие. На фото многощипцовая крыша выглядит очень привлекательно, но вживую она смотрится еще эффектнее, если подойти к ее обустройству творчески.

Многощипцовая крыша сочетает в себе привлекательный внешний вид и сложный монтаж

Единственный недостаток – цена на необходимые материалы, инструменты, услуги кровельщиков достаточно высока, именно поэтому данная крыша не пользуется большой популярностью. В основном наши дома могут похвастаться разве что двускатной или разновидностями четырехскатной крыши. Однако привлекательный внешний вид и наличие пространства для мансарды делают многощипцовую крышу отличным вариантом для частного дома.

На сегодняшний день стали встречаться довольно часто дома с многощипцовой крышей. Строения обладают оригинальным дизайном. Что означает такое название кровельной конструкции, попробуем разобраться.

Типовый проект коттеджа с многощипцовой крышей

Монтаж многощипцовой кровли проводят не только с целью защитить строение от различных климатических и погодных явлений. Ее можно установить на , которые нуждаются в дополнительном освещении, или на дома, имеющие сложную планировку.

Пример сложной планировки дома в котором используется многощипцовая крыша

Многощипцовая крыша может быть простой и иметь только два ската или же быть многоскатной и насчитывать несколько склонов. В большинстве случаев последний вид характеризуется крестовидной формой на поверхности дома.

Преимущества и недостатки конструкции

Есть несколько характеристик многощипцовой крыши, которые положительно сказываются на ее технических свойствах.

Несмотря на большое количество достоинств многощипцовой крыши, есть еще и некоторые ее недостатки.

Примечание. Перед сооружением такого вида кровли для дома необходимо изначально оценить свои финансовые возможности, так как она является самой дорогостоящей.

Если составляют проект четырехскатной многощипцовой крыши, то необходимо учитывать в расходных материалах средства для изоляции и утепления конструкции.

Рекомендации по составлению плана строения с многощипцовой кровлей

Во-первых, можно с помощью современных компьютерных программ. В этом нет ничего сложного. Самое главное в процессе работ учитывать:

Во-вторых, необходимо знать из каких элементов состоит кровля и особенности сооружения ее стропильной системы.

Далее, нужно правильно распределить нагрузки несущих стропил и балок на стенки дома. Они являются гарантией устойчивости кровельной конструкции к воздействиям ветра и другим климатическим явлениям.
Примечание. Это обеспечивается частотой установки стропил и балок. Чем меньше расстояние между ними, тем более высокий показатель прочности имеет крыша.

Для исключения проблем в сооружении кровли, нужно составить ее проект согласно установленным стандартам СНиП. Ведь нагрузки могут быть постоянными или переменными. И все они учитываются в работах.

Схема соединения стропил

Из чего можно выстроить дома с многощипцовой кровлей

Стоит учесть, что такой тип крыши оказывает довольно значительные нагрузки на строение. Именно по этой причине специалисты рекомендуют сооружать кровлю только для дома из:

• кирпича;
• ракушечника;
• пеноблока;
• газобетона.

Эти материалы наделены определенными показателями прочности и надежности, и из них можно выстроить здания любой этажности.
В некоторых случаях применяют и древесину:

• профилированный брус;
• оцилиндрованный брус.

В этом случае дома должны иметь большие параметры и огромное количество несущих конструкций, чтобы выдержать нагрузки кровли.

Примечание. Бывает так, что сразу составляется проект одного дома, в котором в процессе работ изменяют вид крыши.

Все это создает дополнительные нагрузки, не учтенные архитекторами. Чтобы строение прослужило еще длительный промежуток времени, нужно провести ряд работ, направленных на его усиление.

В большинстве случаев изначально продумывается усилительная система фундамента дома. По периметру уже изготовленного основания выкапываются канавы, и делается подливка бетонного раствора с применением арматуры. Что касается несущих стен, то они могут усиливаться в местах своего соединения аналогичными материалами или же можно использовать специальные готовые металлические конструкции, которые довольно просто и быстро монтируются как на внешние, так и на внутренние углы строения.

Составляющие элементы многощипцовой кровли

Чтобы правильно составить проект такой кровельной конструкции, нужно знать, из чего именно она состоит.
Итак, в сооружении многощипцовой крыши присутствуют следующие элементы:

• мауэрлат;
• обрешетка;
• наклонные скаты;
• стропила;
• эндова;
• горизонтальные и наклонные ребра;
• конек;
• свесы.

Кроме этого, используют еще и водостоки для качественного слива воды с поверхности крыши и желобки.

Проект дома с оригинальной конструкцией многощипцовой крыши

Эндовы представляют собой специальные соединения двух скатов на кровле.

Мауэрлат – основание крыши, которое сооружается из профилированного бруса большого диаметра на поверхности стен строения. Именно на него монтируют каркас из деревянных стропил и наклонных балок.

Разновидности многощипцовой крыши

На данный момент такой тип кровли может быть:

1. Полноценным. Он характеризуется тем, что кровля основывается на стенках строения. То есть в качестве фронта крыши выступает стена дома.
2. Неполным. Это в том случае, когда фронт является неотъемлемой частью крыши и его сооружают в процессе монтажа кровли из аналогичных материалов.

Чертеж неполной многощипцовой крыши

Совет. Лучше всего останавливать свой выбор на полноценной многощипцовой крыше. Она будет более надежной и долговечной.

К тому же помещение под ней можно использовать для обустройства кабинета или спальни.
Строения с такой кровлей могут иметь неограниченное количество этажей. Самое главное чтобы строительный материал выдержал все нагрузки. Как правило, на загородных участках возводят одноэтажные дома с мансардной крышей. На скатах многощипцовой крыши можно легко монтировать мансардные окна.

Также стоит учесть, что нужно рационально использовать дополнительное пространство. Например, под четырехщипцовой кровлей легко размещаются несколько спален. Все зависит от размеров дома.

Стропильная система многощипцовой крыши

Мауэрлат обеспечивает правильное распределение нагрузки на несущие стены дома. Для его сооружения должны использоваться бруски 15х15 см или 15х10 см. Их длина при этом должна достигать 1,5 м. Стропила собираются из досок, имеющих сечения 15х5 м.

Примечание. Стоит учесть, что стропила могут быть наклонные или висячие.

Их выбор зависит от наличия дополнительных опор. Хотя каждый вид может использоваться одновременно в изготовлении кровли.

Там, где соединяются скаты многощипцовой крыши, монтируют диагональные и наклонные стропильные ноги. На них в процессе работ крепят короткие опорные ноги.

Различные конструкции многощипцовых крыш

Важно. Из-за того, что основная нагрузка будет направлена на диагональные стропила, их необходимо усиливать.

Используют для этого доски аналогичного размера, которые крепят друг к другу.
Вверху стропила соединяются коньком. Он изготавливается самостоятельно из бруса или досок. Можно купить уже готовое изделие такого типа.

Уже на установленных стропилах монтируют обрешетку из деревянных досок. Их размер может быть любым.
Совет. Чтобы увеличить прочность и надежность кровельной конструкции, необходимо делать ячейки обрешетки размерами не более 50х50 см.

Если фронт крыши сооружается одновременно с кровельным каркасом, то нужно его облагородить деревянными досками.

Многощипцовая крыша (стропильная система) — Строим сами — фото и описание. Многощипцовая крыша

Многощипцовая крыша (стропильная система) — Строим сами — фото и описание. Многощипцовая крыша — основные принципы конструкции Каркас многощипцовой крыши

В этой статье мы поговорим о том, какой бывает многощипцовая кровля. Многощипцовая крыша над квадратным домом имеет большое количество ендов, ребер, фронтонов, щипцов. Щипец представляет собой верхнюю часть стены здания, которая ограничена двумя скатами крыши и при этом не отделена карнизом снизу. Когда верхняя часть стены от нижней отделена карнизом, то это уже фронтон. Щипцовая крыша представляет собой две плоскости, которые опираются на стены и ограниченная фронтонами или щипцами с торцов.

Многощипцовые крыши устраивают на домах, которые имеют сложную планировку, при боковом освещении мансард, покрытии пристроек, фронтонах над входами.

При устройстве такой крыши, как , должны присутствовать такие элементы, как ендовы. Также необходимо знать, что здание с такой крышей должно иметь вентилируемый чердак, который полностью будет изолирован от всех теплых помещений.

Крыши многощипцовые требуют большого расхода кровельных материалов, и после ее устройства остается довольно много отходов материала.

Многощипцовая кровля характерна для строений, имеющих сложный план

Такой тип, как , образуется благодаря установке нескольких скатов. Это довольно сложная конструкция, главным недостатком которой является сложность реализации.

При устройстве конструкции этой крыши пересечения скатов образуют внутренние углы (ендовы). По ним стекает большое количество воды и поэтому гидроизоляции таких углов следует уделить пристальное внимание.

Помимо этого в ендовах может скапливаться большое количество снега, а это значительно увеличивает нагрузку на кровлю. Основным достоинством многощипцовой крыши является выразительный внешний вид, а также перекрытие одноуровневой кровлей нескольких помещений.

Щипцовая кровля

Крыша щипцовая — это кровля самая тяжелая в устройстве крыш, так как в конструкции присутствуют множество ендов, разжелобков, ребер. Она в основном используется в сооружениях с многоугольным проектом строения, трудной архитектурой.

Ее часто применяют в строительстве частных домов. Шпиль имеет художественный характер, и устанавливают такие элементы на куполовидные кровли и башни.

Эти кровли полезного смысла не несут, но выполняют значительную работу в создании архитектурного стиля постройки. В индивидуальном строительстве щипцовая крыша представляет собой комплекс нескольких форм, иногда таких замысловатых, что даже сложно их узнать.

На сегодняшний день популярными являются двухуровневые покрытия и полувальмовые кровли.

Вашему вниманию!Самая простая конструкция представляет собой пересечение между собой под углом 90º двух скатных крыш.

Стропильная система многощипцовой крыши состоит из стропил, мауэрлата, прогонов (балок). Такой элемент, как мауэрлат перераспределяет нагрузки от крыши на стены дома через стропильные ноги и таким образом соединяется со стенами.

Он представляет собой бруски из дерева 150х100 мм и 150х150 мм. А также для этого используют куски бруса, имеющие длину 1,5 метра. Собирают стропила для такой крыши из сухих сосновых досок, которые имеют сечение 150х50 мм.

Стропила бывают висячие и наслонные – это зависит от наличия или отсутствия дополнительных опор, а также от конструкции многощипцовой крыши. В устройстве крыши могут одновременно использоваться оба вида стропил.

В местах, где сочленяются двускатные крыши, устанавливают накосные или диагональные стропильные ноги, на которые будут опираться нарожники (укороченные стропильные ноги). Из-за того, что на диагональные стропила действует очень большая нагрузка, их необходимо усиливать – сплачивать в две доски.

В верхней части стропила соединяют коньковым прогоном, изготовленным из сплоченных между собой досок или бруса. В случае необходимости устанавливаются дополнительные промежуточные прогоны.

Совет!После того, как установят стропильную систему, укладывают гидроизоляционную пленку полосами, перпендикулярно направлению ската, с напуском не менее 15 см, а также с обязательной проклейкой стыков с помощью соединительных лент. Пристальное внимание следует уделять местам, где расположены ендовы, так как по ним будут идти большие потоки воды.

По стропилам нашиваются бруски контробрешетки после укладки гидроизоляционного слоя. В основном для выполнения таких работ применяют бруски, сечением 50х50 мм или же доски 32х100 мм. Обрешетку следует проводить в соответствии с инструкциями по выбранному кровельному покрытию.

Конструкция многощипцовой крыши

Щипцовые крыши

Очень многие владельцы частных домов хотят знать, как сделать многощипцовую крышу.

Этот вид крыш представляют собой довольно сложные конструкции и при устройстве такой конструкции несколько фрагментов здания могут представлять двускатные вариации, которые потом соединяют в единый комплекс, создавая при этом удивительное впечатление.

Строительство четырехщипцовой крыши своими руками состоит из таких этапов:

• необходимо снять правильно размеры дома;
• рассчитать сечение и длину стропил;
• правильно расположить упоры, коньки, ендовы;
• затем следует установить мауэрлат, который должен проходить по периметру стены и служить надежным «фундаментом» крыши;
• далее необходимо установить стропила, которые закрепляются на мауэрлате запилами или гвоздями;
• потом устанавливается обрешетка, гидроизоляция, само кровельное покрытие, а также паро- и теплоизоляцию.

Конструкция многощипцовой крыши представляет собой скатную крышу с наклонными поверхностями кровли к наружным стенам и при этом обеспечивает естественный сток талых и дождевых вод.

Выбор уклона напрямую зависит от климатических условий региона, материала кровли и архитектурных требований. На отдельных участках угол наклона составляет 90º.

Основные элементы крыши

Конструктивная схема четырехщипцовой крыши состоит из таких элементов:

1. наклонных плоскостей – скатов;
2. стропил;
3. обрешетки;
4. мауэрлата;
5. горизонтальных и наклонных ребер;
6. конька;
7. ендов;
8. желобков;
9. свесов;
10. водостоков.

Устройство многощипцовой крыши — это довольно трудоемкий процесс, так как в пересечении скатов следует устанавливать дополнительные диагональные стропила при возведении такой конструкции.

При этом образуются такие элементы, как разжелобки, которые еще называют «снежными мешками». И при устройстве крыши особенное внимание следует обратить именно на эти элементы, так как при некачественной установке – крыша обязательно в этих местах потечет.

Формы крыши

При сложной крыше необходимо устройство ендов, которые являются наименьшим надежным местом кровли, так как в этих местах скапливается снег и увеличивается нагрузка на стропильную систему.

Четырехщипцовая крыша представляет собой конструкцию скатов на четыре стороны. Ее еще называют вальмовой или шатровой, а скаты – вальмами.

Эти конструкции не требуют устройства щипцовых стен, но стропильная система является более сложной в отличие от двускатной. Иногда такую кровлю выполняют в виде полувальмовой, и при этом боковые скаты как бы срезают часть шпица.

Поэтому полувальмы имеют меньшую длину по линии уклона, чем основные скаты.

Они могут располагаться в виде треугольника, в самом верху крыши, и образуют щипец в виде трапеции, или трапециевидную анизу – тогда в верху образуется треугольный щипец, который лежит вне плоскости стены.

Такую конструкцию используют для зданий, которые имеют многоугольный или квадратный план. Крыша с таким скатами в виде равнобедренных треугольников сходится вершинами в одной точке.

Многощипцовая крыша, при всей сложности расчёта и монтажа, особенно популярна в нашей стране. Её сложный, геометрически совершенный вид вызывает стойкие ассоциации с деревянным зодчеством: высокими теремами, изукрашенными резьбой наличниками и ставнями. Хотя простые формы крыш дешевле и более удобны в эксплуатации, грамотно спроектированная многощипцовая кровля открывает широкие возможности для оригинальных архитектурных решений и использования внутреннего пространства.

Плюсы и минусы многощипцовой крыши

Достоинства многоскатной крыши многочисленны и очевидны:

• возможность рационального использования внутреннего объёма;
• перекрытие сложных в плане зданий;
• привлекательный внешний вид;
• многообразие архитектурных решений;
• большой угол наклона позволяет эффективно отводить воду;
• не накапливается толстый слой снега;
• одинаково хорошо подходит для домов из камня и дерева.

Многощипцовая крыша отличается большим разнообразием вариантов

При этом сложность конструкции определяет её недостатки:

• необходимость грамотного проектирования, большая чувствительность к правильности монтажа;
• подходит не всякий вид кровельного покрытия;
• высокая материалоёмкость из-за большой площади скатов;
• потребность в разветвлённой водосточной системе;
• высокая стоимость за счёт применения многочисленных доборных элементов.

Особенности конструкции и устройства многощипцовой крыши

Щипец — это архитектурный термин, обозначающий верхнюю часть здания, ограниченную двумя скатами. Самым простым вариантом щипцовой крыши является двускатная. Более сложные формы многощипцовых конструкций образуются в результате пересечений скатов.

Несущие элементы скатной крыши — стропила, которые передают вес и эксплуатационные нагрузки на стены здания

Двускатная крыша

Исторически сложилось так, что двускатная крыша — самая популярная завершающая конструкция индивидуальных жилых домов. Её достоинства:

• значительный угол наклона, позволяющий организовать эффективный отвод воды;
• простота монтажа, рациональная схема распределения нагрузок;
• проработанные схемы узлов соединения элементов;
• простота обслуживания благодаря оптимальному устройству;
• срок службы ограничивается только долговечностью кровельного покрытия;
• лёгкость ремонта и реконструкции;
• значительный внутренний объем позволяет устраивать мансарды и эксплуатируемые чердачные помещения;
• наибольшая эффективность вентиляции через торцевые стены.

Применение двускатной крыши позволяет устраивать террасы и балконы в торцах здания, а также предусматривать значительные свесы для защиты стен здания от осадков

Несущий каркас двускатной крыши может быть выполнен с применением двух типов несущих элементов: стропил и стропильных ферм.
Первый вариант более распространённый, второй применяется при больших площадях основания крыши, значительных пролётах и эксплуатационных нагрузках.

Стропила могут проектироваться:

1. Висячими. Это означает, что в точке соединения они не имеют опоры, передающей нагрузку на несущие конструкции здания.
2. Наслонными. Такие стропила имеют дополнительную опору в виде прогона, который, в свою очередь, устанавливается на вертикальных стойках.

Для того, чтобы стропильная система правильно воспринимала горизонтальные рапирающие нагрузки, висячие стропила соединяют затяжкой или ригелем, а наслонные — схваткой

Наслонные стропильные системы более надёжны, предназначены для тяжёлых кровель и значительных снеговых нагрузок. Висячие стропила применяют для того, чтобы организовать мансардное помещение или эксплуатируемый чердак.

Типы стропильных ферм двускатной крыши

Ферма (с лат. firmus — прочный) — строительная конструкция, которая позволяет за счёт применения прямых элементов, соединённых шарнирными узлами, исключить изгибающие нагрузки.

Устройство ферм снижает вес несущего каркаса крыши, увеличивает допустимые пролёты, уменьшает расход материалов. Кроме того, стропильные фермы могут быть собраны на земле и уже потом подняты наверх, что увеличивает точность сборки и упрощает монтаж.

Фермы используют для того, чтобы перекрыть большой безопорный пролет

Готовые к установке стропильные фермы можно заказать на заводе, это гарантирует качество изготовления и стабильность геометрии. Выполненные из древесины высшего сорта конструкции можно с успехом использовать для зданий без верхнего перекрытия, утепляя только верхнюю плоскость крыши, так как открытые элементы стропильных ферм весьма декоративны и популярны в стилях лофт или рустик.

Чтобы организовать во внутреннем объёме крыши дополнительный этаж — мансарду, нужно применять фермы с прямыми видами решётки, оставляющие в середине конструкции просвет.
Угол наклона такой крыши должен быть соответственно увеличен.

Для устройства мансардного этажа используют специальные мансардные типы ферм

Одной из самых распространённых форм многощипцовой крыши является четырёхскатная.

Четыре ската разнообразят архитектурное решение зданий и увеличивают подкровельное пространство

Этот вариант образуется в результате пересечения двух двускатных крыш. Пространственная компоновка такой конструкции включает ендову (разжелобок) — внутренний угол.

Именно этот элемент стропильной системы является причиной технологической сложности многощипцовой крыши, усложняет расчёт и установку кровельных деталей. Обеспечивая основной водоотвод с поверхности кровли, ендова должна быть выполнена на высоком уровне, поскольку ошибки при строительстве могут обернуться протечками и нарушениями целостности покрытия.

Простые виды стропильных систем четырёхскатной крыши могут быть реализованы практически без применения дополнительных металлических деталей

Частным случаем четырёхскатной крыши является вариант с устройством слуховых окон. Здание при этом может быть квадратным или прямоугольным в плане, изменяется только форма кровли.

Слуховые окна помогают более рационально организовать мансардное помещение или улучшить освещение и вентиляцию чердака

Другие виды многощипцовых крыш

Кроме самых простых симметричных вариантов, многощипцовые крыши позволяют комбинировать типы, например, применять вальмовые и шатровые окончания, образовывать различные виды пересечений скатов, каждый из которых может включать слуховые окна.

Нестандартная конструкция слуховых окон и изменение угла наклона скатов образуют оригинальные архитектурные формы

Особенно часто различные комбинации вальмовой многощипцовой крыши используют для одноэтажных зданий большой площади, так как рациональная организация пространства требует сложной угловой планировки, а водоотведение с протяжённой кровли проще организовывать с применением ендов.

Угловая планировка одноэтажного здания может быть основанием для применения многощипцовой вальмовой крыши со слуховыми окнами

Здания, имеющие в плане вид буквы П, Г или Т могут быть спроектированы только с использованием многощипцовой крыши. Вальмовые скаты являются популярным решением, так как позволяют избавиться от фронтонов.

Вальмовая многощипцовая крыша применяется для зданий сложной формы с неэксплуатируемым чердаком

Для деревянных многоэтажных домов часто используются мансардные многощипцовые крыши сложной формы со слуховыми окнами.

Многоскатные крыши с большим углом наклона позволяют устроить несколько уровней мансарды внутри подкровельного пространства

Стропильная система многощипцовой крыши

Главная особенность стропильной конструкции многоскатной крыши — внутренние рёбра пересечения скатов, ендовы. В зависимости от того, под каким углом примыкают друг к другу скаты, проектируются узлы соединения элементов стропильной конструкции.

Стропильные системы симметричных многощипцовых крыш проще изготавливать с наслонными стропилами

Установка ендовы и примыкание к ней стропил не представляют значительной сложности при условии использования современного деревообрабатывающего инструмента и предварительного расчёта крыши.

Видео: монтаж стропильной конструкции с ендовой

Узлы примыкания двух частей крыши могут быть в простейшем случае реализованы с помощью только деревянных элементов и точной подгонки углов.

В стропильной системе многощипцовой крыши для образования внутреннего угла примыкания скатов используют накосные стропила ендовы и укороченные стропильные балки — нарожники

Для более сложных вариантов крыш, перекрывающих большие площади и несущих значительные эксплуатационные нагрузки, применяют металлические уголки и пластины. Обязательно выполнять расчёты несущей способности таких конструкций и разрабатывать детальные планы раскладки стропил, прогонов и других несущих элементов.

Грамотно выполненый проект многощипцовой кровли — залог прочности конструкции и долгого срока службы

Выбор кровельного покрытия для многощипцовой крыши

Так как в конструкции многощипцовой крыши имеются внутренние рёбра, многочисленные примыкания и пересечения скатов друг с другом, кровельное покрытие должно отвечать следующим требованиям:

• быть лёгким в монтаже и обработке, без проблем нарезаться под произвольными углами;
• комплектоваться большим количеством доборных элементов;
• позволять устраивать сложную систему водостока;
• быть предназначенным для монтажа на крышах с большим углом наклона.

Правильная конструкция крыши требует применения разнообразных доборных элементов

Исходя из этих критериев, можно заключить, что шифер, ондулин, профнастил малопригодны в качестве покрытия для многощипцовых крыш. Размеры распространённых шиферных листов — 0,98х1,5 и 1,13х1,5 м, ондулина — 0,95х2 м, профнастила 1,15х6 м. Их достоинство — значительная площадь покрытия, которое максимально проявляется в устройстве кровли с небольшим уклоном и простой геометрией. В случае сложной конструкции с пересечениями скатов возникает необходимость в подрезке, и здесь достоинства оборачиваются недостатком: возникает много отходов, усложняется подгонка. А также эти кровельные материалы характеризуются большой высотой профиля и повышенным значением перехлёста листов, что в некоторых случаях делает невозможным правильный монтаж доборов и водостока.

Исключение — простая двускатная крыша, в которой нет внутренних углов и слуховых окон. Из доборных элементов понадобится только конёк, обрамление вентиляции и водосточные жёлоба. Подрезка в таком случае будет минимальной, расход материала не увеличится.

В случае сложной многоскатной крыши предпочтение следует отдать штучным материалам: керамической, цементно-песчаной и сланцевой черепице.
Небольшой размер позволяет рационально заполнять самые сложные формы с минимальным отходом на подрезку. Большое количество доборных элементов даёт возможность выполнить примыкания и пересечения элементов кровли с надёжной гидроизоляцией и водоотведением.

Керамическая черепица позволяет максимально рационально и технологично устраивать кровлю для сложных вариантов многощипцовых крыш

Металлочерепица и мягкая битумная плитка тоже могут рассматриваться в качестве кровельного материала при условии соблюдения всех технологических нюансов. Для металлочерепицы критичным является правильное выполнение узла ендовы. Для этого обязательны:

• усиление обрешётки в месте монтажа ендовы, оптимально выполнить её сплошной;
• применение нескольких слоёв гидроизоляции поверх обрешётки;
• монтаж внутренней части ендовы;
• герметизация стыков кровельного материала силиконом;
• монтаж внешней части ендовы.

Битумная мягкая черепица требует сплошной обрешётки из листового материала по всей площади кровли и подкровельной вентиляции. Во внутренних углах обязательно применяют дополнительную гидроизоляцию — ендовый ковёр.

Особенности покрытия крыши кровельными материалами

Сложность геометрии многощипцовых кровель требует тщательной подгонки и подрезки кровельного материала и доборных элементов для точного соединения их между собой. Однако, при наличии детального проекта, можно смонтировать кровельное покрытие своими руками. Разумеется, эта работа требует точности, аккуратности и соблюдения рекомендованной производителем технологии укладки.

Металлочерепица монтируется с помощью специальных саморезов с покрытием для защиты от коррозии. Расчёт количества основного материала и доборных элементов проще произвести в специализированной программе, так как сложная геометрия крыши требует многочисленных подрезок.

Раскладка листов металлочерепицы на скатах сложной формы образует значительное количество отходов из-за подрезки

Особое внимание следует уделить правильности установки ендовых элементов, коньков и мест примыкания к вертикальным конструкциям, так как от этого зависит надёжность гидроизоляции кровли.

Видео: монтаж ендовы в составе кровли из металлочерепицы

Для домов, этажность которых превышает два, особенно со сложной геометрии крыши, крайне желательна установка системы водоотвода с кровли.

Штучные керамические, цементно-песчаные и полимерные покрытия изначально предназначены для монтажа на крыши сложной геометрии. Они удобны в работе из-за небольших размеров. Единственный их недостаток — достаточно большой вес. Поэтому кровельная обрешётка должна быть усиленной, а при непосредственной установке необходимо равномерно распределять подготовленные стопки черепицы по всей поверхности ската, чтобы не перегрузить конструкцию.

При монтаже керамической черепицы важно рассчитать необходимое количество материала и подготовить его к укладке, равномерно распределив по поверхности кровли

Укладывать мягкую битумную черепицу на сложную крышу проще всего из-за её малого веса, гибкости и лёгкости в обработке. Однако она требует обязательной подготовки кровли: устройства сплошного основания из OSB или влагостойкой фанеры, монтажа подкладочного гидроизоляционного ковра, дополнительно усиленного в местах перегиба скатов (коньках и ендовах).

Под мягкую черепицу нужно обустраивать сплошное основание

Варианты и способы отделки многощипцовой крыши изнутри

В зависимости от того, как планируется использовать подкровельное пространство, выбирается способ отделки.

Если чердак неэксплуатируемый или технический, достаточно просто обшить его строительной плитой OSB по нижней поверхности стропил.

Кровля жилого помещения должна быть утеплена. Для этого теплоизоляционный материал монтируется между стропилами с помощью контрбруса, который устанавливается перпендикулярно стропилам. Иногда его устанавливают и параллельно, со смещением в межстропильный промежуток. Со стороны помещения утеплитель закрывается пароизоляционной мембраной. И только после неё можно монтировать лицевую отделку. Выбранный материал можно крепить к контрбрусу или применить дополнительную рейку или металлический профиль.

Монтаж финишного покрытия по рейке позволяет обеспечить дополнительный вентзазор для лучшей вентиляции утеплителя

Для мансард или одноэтажных домов без чердачного перекрытия в стиле лофт может применяться частично открытая снизу стропильная система.

При этом кровля утепляется и зашивается, а части деревянных стропильных ферм, выступающих в помещение, покрываются декоративной пропиткой или краской.

Деревянные фермы могут быть использованы в интерьере как самостоятельный декоративный элемент

Популярным видом отделки является обшивка деревом — вагонкой, строганой доской. Используется в интерьерах стилей кантри и рустик. Деревянные отделочные материалы нашиваются на контробрешётку по стропилам, что позволяет всем частям конструкции крыши хорошо вентилироваться. Т
акая обшивка дополнительно увеличивает жёсткость конструкции и улучшает её теплоизоляционные свойства.

Обшивка деревом подчёркивает сложные ломаные формы крыши

Наконец, мансардное помещение можно обшить магнезитовой плитой или гипсокартоном, после чего покрасить в любой цвет. Для этого поперёк стропил после монтажа утеплителя и пароизоляции нашиваются металлические профили, на который прикручивается выбранный листовой материал.

Однотонная краска светлых тонов зрительно расширяет пространство мансарды

Варианты проектов домов с многощипцовой крышей

Так как вариантов комбинаций видов крыш в составе многощипцовой существует огромное количество и фантазия архитектора ограничена только технологическими тонкостями выбранного кровельного материала и финансовыми возможностями заказчика, проекты зданий разнообразны и многочисленны.

Фотогалерея: проекты зданий с многощипцовыми крышами

Простой вариант четырёхскатной крыши часто выбирают для одноэтажных зданий Г-образной планировки
Многощипцовая вальмовая крыша может использоваться для дома с пристройкой, в которй устраивается гараж или мастерская
Большой угол наклона щипцовой крыши позволяет проектировать мансардный этаж
В архитектурных решениях загородных коттеджей может применятья многоскатная крыша с частичным нависанием скатов друг над другом
Количество пересечений скатов ограничивается только фантазией архитектора

Лучше понять, какие архитектурные возможности предоставляет многоскатная крыша, позволяют проекты зданий. Например, с помощью четырёхскатной крыши можно устроить второй свет в гостиной одноэтажного дома.

Гостиная этого дома имеет большую высоту потолка и площадь остекления

Здание в плане крестообразное, по коротким сторонам расположены крытые веранды, а центральное пересечение скатов делает гостиную в два раза выше, чем остальные помещения и добавляет света. Приватная и общественная зоны получаются рационально разделёнными. Вторую часть одноэтажного здания занимает гараж с техническими помещениями.

Оригинальное архитектурное решение разнообразит объёмную планировку одноэтажного коттеджа

Удобно использовать многоскатную крышу с большим углом наклона для устройства мансардных помещений. Это позволяет добиться экономии материалов за счёт отсутствия чердачного перекрытия, а также создать привлекательный экстерьер здания.

Высокая многощипцовая крыша гармонично смотрится на Т-образных зданиях небольшой площади

Первый этаж больше мансардного по площади и является общественной зоной: здесь располагаются гостиная, столовая, кухня и только одна спальня. Гостиная имеет второй свет.

В планировке первого этажа рационально используется небольшая площадь дома

На мансардном этаже две небольшие спальни и ещё один санузел. Пространство под скатами используется для больших встроенных шкафов.

Часть мансардного этажа занимает второй свет гостиной

Многощипцовая крыша — прекрасный вариант для частного застройщика. Она позволяет рационально использовать внутренний объём, имеет множество вариантов конструкции. При правильном монтаже каркаса и кровельного покрытия такая крыша прослужит долгие годы. В то же время её привлекательный внешний вид как снаружи, так и изнутри позволяет разрабатывать экстерьеры и интерьеры зданий с высокими декоративными и эксплуатационными характеристиками.

Современное загородное строительство радует глаз разнообразием архитектурных форм. Чаще всего это непростые в исполнении и достаточно дорогостоящие варианты, которые удивляют оригинальностью и эстетичностью. Под стать возводимым стенам выбираются и варианты крыш, сегодня в моде замысловатые формы, сложные по исполнению и высоко бюджетные, такие к примеру, как многощипцовые. Чаще всего такие крыши украшают сооружения многоугольной формы или квадратной, дома с пристройками, имеющими высоту, отличную от основного строения, чердаки которых оборудованы оригинальным способом освещаемыми мансардами.

Многощипцовая крыша — особенности

Возводить такие крыши совсем не просто, их строительство обычно поручают специалистам: ведь перед составлением проекта потребуется произвести расчет нагрузок, которые будут воздействовать на определенные фрагменты конструкции, а следовательно, и на опоры.

Привлекательными особенностями многощипцовой крыши являются:

• оригинальный вид, придающий дому схожесть со сказочным замком,
• практичность, правильно рассчитанная конструкция позволяющая быстро стекать ливневым водам и способствующая сходу накапливающегося во время снегопада снежного покрова,
• возможность длительной эксплуатации, надежность и прочность,
• способность выдерживать значительные нагрузки, благодаря продуманной стропильной системе,
• возможность эффективного использования подкровельного пространства в качестве жилых и вспомогательных помещений.

Основные проблемы, которые возникают при сооружении дома с многощипцовой крышей:

• сложная конструкция, многощипцовая крыша своими руками возводится только в случае наличия строительного опыта или возможности получать подробные консультации у профессиональных строителей;
• повышенные расходы на материалы, связанные с образованием большого количества отходов при покрытии многочисленных изгибов и скатов.

Так-что перед принятием решения о сооружении многощипцовой крыши следует посоветоваться со специалистами и хорошо подумать о том, насколько экономически обоснованным будет такое решение.

Многощипцовая крыша домов — из каких элементов она состоит

Главными слагаемыми внешней поверхности многощипцовых крыш являются:

• ребра — наклонные и горизонтальные,
• наклонно расположенные плоскости скатов,
• желобки для стока воды и схода подтаявшего снега,
• водостоки, служащие для отвода осадков,
• верхушка крыши — конек,
• свесы, представляющие собой край кровли, прикрывающий стену дома и препятствующей попаданию на нее осадков.

Обеспечивают крепкий каркас и создают надежную опору для кровли:

• мауэрлат — брус, уложенный по периметру всего здания, служащий опорой для всей стропильной системы,
• стропила, представляющие собой толстый брус или спаренную доску из натуральной древесины,
• обрешетка, являющаяся основанием, на которое укладывают кровельный материал и служащая для равномерного распределения нагрузок, создаваемых этим материалом.

Углы, образующиеся в местах соединения двух скатов называют ендовами. На правильность их постройки следует обратить особое внимание: поскольку образуемые в местах стыков скатов углы будут внутренними, то нагрузка, оказываемая на них будет намного большей, чем на остальные детали кровли. От того, насколько правильно будут построены ендовы зависит надежность всей крыши.

Чтобы обеспечить целостность и завершенность конструкции потребуется в местах пересечения скатов выполнять установку дополнительных диагональных стропил, этот факт значительно усложняет расчет многощипцовой крыши и ее сооружение.

Разновидности многощипцовых конструкций

Если говорить о разновидностях многощипцовых крыш, то они могут быть:

• вальмовыми, т.е. четырехскатными, предполагающими сооружение дополнительных щипцовых стен, усложняющих конструкцию всей стропильной системы;
• полувальмовыми, четырехщипцовыми, в которой два боковых ската немного срезаны от большого щипца; если полувальмы сооружаются в верхней части, то щипцы будут выдаваться из стены.

Какие моменты учитываются при составлении проектов многощипцовых крыш

Вариант с сооружением многощипцовой крыши можно считать обоснованным в том случае, если конструкция дома имеет несколько нестандартное решение. В частности, это идеальный вариант, который позволит увеличить площадь чердака, создаст возможность оборудования на нем жилых комнат.

Часто этот вид крыши используют для завершения дома квадратной формы, которая значительно упрощает расчет крыши. Если есть желание соорудить крышу в виде четырех равносторонних треугольников, то они обязательно должны сходится вершинами в одной точке.

Несколько советов от мастеров:

1. При сооружении многощипцовой крыши можно воспользоваться готовыми стандартными проектами.
2. Не следует забывать, что после сооружения такой кровли останется большое количество отходов кровельных материалов.
3. Усложнению монтажных работ будет способствовать необходимость установки нескольких стропил, в частности — в вальмовой конструкции.
4. Угол уклона скатов рассчитывают с учетом особенностей климата в данной местности, а также желания получить то или иное количество подкровельного пространства.
5. Обустройство ендовых, по которым будут перемещаться основные массы сточных вод, потребуют тщательного сборки гидроизоляционной системы.
6. Зимой, во время сильных снегопадов, возможно потребуется очистка поверхности крыши от снега, накопившегося в области ендовых.

Стропильная система многощипцовой крыши

Процесс сооружения многощипцовой кровли отличается сложностью и требует привлечения мастеров кровельного дела, хотя-бы для консультаций — ведь в процессе строительства потребуется качественное выполнение соединений многочисленных ребер, разжелобков, ендовых, что потребует наличия строительного опыта и мастерства.

Чаще всего многощипцовые крыши применяются в проектах частных домов замысловатой архитектурной формы, с многоугольными элементами.

Привлекают застройщиков и эстетичность крыши, и ее эксплуатационные характеристики. Иногда форма кровли может иметь насколько необычный вид, что в ней непросто распознать именно многощипцовую. Наиболее простой разновидностью этого типа крыши является такая, два ската которой пересекаются под углом в 90 градусов.

В состав стропильной системы данного вида крыш входят:

• балки или прогоны,
• стропила,
• мауэрлат, служащий основанием, на которое крепятся стропила и обеспечивающий равномерное распределение нагрузок, создаваемых кровлей, на стены.

Для сооружения мауэрлата и стропил используют деревянный брус сечением 100х150 мм, лучшим материалом для заготовки такого бруса является сосна, рекомендуемая влажность древесины — от 18 до 20%.

Стропильная система состоит из стропил двух видов: наслонных и висячих. Использование того или другого вида обусловлено конструктивными особенностями отдельно взятой кровли, в некоторых случаях в одной конструкции могут использоваться стропила обеих видов.

В месте соединения скатов двускатной конструкции применяются диагональные стропила, на них устанавливают нарожники для поддержания опор. Поскольку на диагональные стропила оказываются достаточно большие нагрузки, то для их усиления применяют соединение двух досок.

Верхнюю часть стропил соединяют прогонами изготовленными из досок или брусков, если конструкция получается недостаточно жесткой прибегают к монтажу дополнительных промежуточных прогонов.

1. После выполнения сборки стропильной системы следует выполнить монтаж гидроизоляции.
2. Гидроизоляционная пленка укладывается перпендикулярно к скату, напуск при укладке должен быть как минимум 150 мм.
3. Для надежности места стыков пленки следует соединить клеящей лентой.
4. Обязательно следует выполнить гидроизоляцию внутренних углов, образованных скатами — это место схождения наибольшей массы сточных вод.

По завершению укладки гидроизоляции можно приступать к созданию контробрешетки из брусков. Укладку кровельного материала лучше всего выполнять в соответствии с инструкцией по монтажу, которая к нему прилагается.

Технология строительства многощипцовой крыши

Исходя из выше написанного, несложно сделать вывод, что многощипцовая крыша представляет собой конструкцию, состоящую из двух или более двухскатных крыш. Собственно, это усложнение конструкции и придает крыше особую привлекательность.

Главными этапами сооружения крыши будут:

• выполнение расчетов каждого элемента конструкции с учетом размеров и нагрузок, которые будут на них оказываться,
• расчет нужного сечения стропил и их длины,
• укладка мауэрлата по периметру всего здания,
• монтаж основных фрагментов конструкции в рассчитанных точках,
• крепление системы стропил к мауэрлату, с использованием штырей из арматуры, вмонтированной в кладку стальной проволоки, стальных шпилек или гвоздей,
• сборка обрешетки, монтаж гидро- и пароизоляции,
• укладка кровельного материала.

Существует большое количество видов кровель, которые строятся для того или иного здания. Самой сложной по конструкции и монтажу считается многощипцовая крыша. Несмотря на это, она очень привлекательна и по-настоящему украшает дом, за что она и пользуется спросом у «зажиточных» людей. Такую конструкцию возводят на домах с квадратной или многоугольной формой, причем на тех, к которым пристраиваются помещения выше или ниже основного строения. Также она устанавливается на мансардах, которые нуждаются в особом освещении, и на домах со сложной планировкой.

Основное преимущество многощипцовой крыши в ее красивом дизайне. Она способна одним уровнем перекрыть несколько помещений. В целом никаких полезных функций данная кровля не выполняет, «работая» преимущественно на архитектурный стиль строения. По-другому она называется шатровой или вальмовой, а скаты – вальмами. В настоящее время наиболее распространены полувальмовые кровли и двухуровневые покрытия.

Конструкция многощипцовой крыши

Она состоит из трех основных элементов, которые отличают ее от других: щипцов, большого количества ендов, фронтонов и разжелобков. Она представляет собой скатную конструкцию с наклонными поверхностями кровли к наружным стенам, благодаря чему обеспечивается естественный сток дождевой и талой воды.

Щипцом называется верхний участок стены, ограниченный двумя скатами крыши. При этом он не отделяется в нижней части карнизом, в отличие от фронтонов. Ендова – конструктивный элемент, представляющий собой внутренние углы на стыках. Любая щипцовая кровля состоит из опирающихся на стену плоскостей на одном уровне. С торцов они ограничиваются фронтонами или щипцами.

Квадратные дома с многощипцовой крышей выглядят красиво

Достаточно важная часть крыши – ендова – во время эксплуатации принимает на себя наибольшую часть атмосферных осадков, в ней скапливается дождевая вода и снег. Поэтому при строительных работах ей нужно уделять пристальное внимание, иначе она будет «страдать» от протечек.

Следующий элемент крыши – ребро. Оно образуется в результате соединения скатов и представляет собой наружный угол. Пример ребра – место, где скрепляются два ската на четырехугольной крыше.

Многощипцовая крыша своими руками – достаточно затратное дело, в первую очередь из-за большого количества материалов, которые расходуются на стропильную систему и кровлю из-за ее сложной геометрической формы. После окончания работ образуется много отходов, особенно если для крыши используется металлочерепица. Самостоятельно строить многощипцовую крышу без основательных знаний в данной области не следует. Лучше обратиться к профессионалам, потому что возведение такой сложной конструкции не обходится без нюансов.

Ендова. На ней сходятся и с нее стекают атмосферные осадки, поэтому нужно особое внимание уделять ее устройству.

Стропильная система многощипцовой крыши тоже устроена не так просто, так как в ней часто сочетаются наслонные и висячие стропила, поэтому расчет их сечения, установку элементов жесткости нужно делать особенно внимательно.

Простейший вариант многощипцовой крыши – две двускатные конструкции, соединенные под прямым углом. При виде сверху данное сооружение будет выглядеть как крестообразная фигура. Чаще всего несколько частей здания могут содержать двускатные конструкции, объединенные в единое целое. Именно они и придают зданию причудливый внешний вид.

Основные элементы стропильной системы – это мауэрлат, стропила и балки:

• Мауэрлат перераспределяет нагрузку с крыши на стены. Изготавливается из бруса длиной 1000 – 1500 мм и сечением 150х150 или 100х150 мм. Чтобы усилия от стропил не раздвинули стены, мауэрлат необходимо прочно крепить к армированному поясу, который возводится во время строительства стен. После этого устанавливаются стропильные ноги.
• Для стропил используются брусья того же сечения, что и для мауэрлата. Они могут быть наклонными или висячими в зависимости от наличия и отсутствия дополнительных опор.
• Из брусьев делается конек, который соединяет верхние части стропил. Иногда требуется устанавливать дополнительные промежуточные прогоны.

Устройство фронтона многощипцовой крыши

Поэтапная инструкция по возведению конструкции

Во время строительства необходимо проделать следующие шаги:

1. Для начала следует правильно снять размеры дома. Профессионалам все расчеты дадутся легче. Человеку, не имеющему опыта в строительстве таких сложных конструкций, трудно будет сориентироваться в положении прогонов, мауэрлатов и т. д., поэтому контроль и советы опытного строителя будут как раз кстати.
2. Вычислить длину и сечение стропил. Они делаются из хвойных пород. Влажность древесины должна быть не более 20%.
3. Потом необходимо расположить остальные элементы: упоры, коньки и ендовы.
4. Установить мауэрлат по периметру стены.
5. На мауэрлате закрепить стропила с помощью запилов или гвоздей.
6. В конце идет установка обрешетки, гидроизоляции кровельного покрытия, тепло- и пароизоляции. Какую именно обрешетку выбрать, с каким шагом, зависит от кровельного материала. Для мягких покрытий необходимо выбрать сплошной настил, а для профилированного металлопокрытия или жестких кровельных материалов обрешетка выполняется разреженной.

Многощипцовая крыша должна иметь качественную пароизоляцию и гидроизоляцию

Гидроизоляционная пленка укладывается полосами, перпендикулярно направлению ската. Делается напуск не менее 15 см, кроме того, стыки нужно обязательно заклеить соединительными лентами. Большое внимание следует уделять ендовам, так как они являются наименее надежным местом кровли и принимают на себя наибольшее количество воды.

Выбор угла наклона кровли зависит от климатических условий, материала и архитектурных особенностей здания. Порой этот показатель может достигать 90 градусов.

Во время строительства многощипцовой крыши по умолчанию предусматривается наличие чердачного пространства для мансарды. Поэтому кровлю следует хорошо утеплять. Также в нее не должна проникать лишняя влага.

Утеплитель должен быть на основе минерального волокна, например, базальта или стекла. Эти вещества отличаются мягкой структурой, которая позволяет утеплить труднодоступные участки кровли. Утеплитель предотвращает образование зон холода, способствующих появлению сильного конденсата. Влага, которая скапливается в подкровельной области, ухудшает теплоизоляцию и приводит к гниению деревянных элементов.

Для мансардных помещений необходимы дополнительные скаты, те же ендовы и ребра, а также стропила и обрешетки

Наличие мансарды в доме позволяет значительно расширить полезное пространство. Обустраивая ее, стоит помнить о вентиляции. Именно для мансарды она нужна даже больше, чем для остальных жилых помещений. Традиционные виды рулонной гидроизоляции (вроде пергамина или рубероида) не обеспечивают большого срока службы, прочности и экологичности. Поэтому сейчас все больше становятся распространенными материалы мембранного типа, которые увеличивают толщину утеплителя на всю высоту стропил и значительно снижают теплопотери мансардного этажа.

Определяемся с ценовой категорией

Перед строительством многощипцовой кровли вопрос цены стоит особняком. Ведь это не только самый сложный вариант строительства крыши, но и наиболее затратный из-за большого объема работ и дорогих материалов, которых требуется немало. Данная конструкция может обойтись на половину дороже, чем другой вид крыши. Стоит обратить внимание на то, что на стропильную систему будут ложиться немалые нагрузки, поэтому следует покупать только качественные брусья.

Обустройство такой кровли будет стоить минимум вполовину дороже другого вида крыши

Если вы построите такую крышу, то в вашем распоряжении окажется большое пространство, которое вы можете использовать по своему усмотрению. Например, с помощью этой кровли делаются замечательные верхние комнаты и мансарды. Поскольку угол наклона крыши очень большой, то все осадки с нее быстро скатываются.

Основные выводы

Итак, как вы уже поняли, строительство многощипцовой крыши не является простым делом. Однако если подойти к нему профессионально, то в итоге можно получить настоящий «дом-конфетку», в котором находиться – одно удовольствие. На фото многощипцовая крыша выглядит очень привлекательно, но вживую она смотрится еще эффектнее, если подойти к ее обустройству творчески.

Многощипцовая крыша сочетает в себе привлекательный внешний вид и сложный монтаж

Единственный недостаток – цена на необходимые материалы, инструменты, услуги кровельщиков достаточно высока, именно поэтому данная крыша не пользуется большой популярностью. В основном наши дома могут похвастаться разве что двускатной или разновидностями четырехскатной крыши. Однако привлекательный внешний вид и наличие пространства для мансарды делают многощипцовую крышу отличным вариантом для частного дома.

Среди различных типов кровель самой красивой и в то же время непростой в реализации по праву считается многощипцовая конструкция. В нашу страну она пришла из Европы, где люди издавна питали любовь к квадратным домам и зданиям с большим количеством углов. Мудреная стропильная система многощипцовой крыши возводится на сооружениях со сложной планировкой, а также является отличным решением для организации дополнительного освещения на мансардах.

Преимущества и недостатки

Те застройщики, которые предпочитают минимализм и практичность, вряд ли оценят сложные ломаные линии столь дорогостоящей крыши, тем более что ее основная функция аналогична более скромным одноуровневым образцам. Эстеты и ценители изыска, для которых декоративные характеристики важны не меньше функциональных, наоборот, используют любую возможность для обустройства такой архитектурной композиции в своем жилище.

Возведение многощипцовой крыши — дорогостоящий и трудоемкий процесс

Несмотря на то что с не меньшим успехом можно обойтись более простым строительством кровельной системы, было бы ошибочно считать, что у крыши со множеством щипцов есть лишь одно достоинство – красивый дизайн, это не совсем так. Не считая выдающихся декоративных особенностей, такая конструкция имеет ряд положительных моментов, а именно:

• Длительный эксплуатационный период, достигающийся балансом стропильной системы, благодаря которому крыша способна выдержать внушительную нагрузку
  .
• Возможность планирования дополнительного пространства внутри дома за счет чердачного или мансардного помещения, где можно оборудовать спортзал, биллиардную или оранжерею.
• Практичность, выраженная в естественном удалении осадков. За счет наличия наклонных поверхностей (иногда их уклон достигает 90 градусов) снег и дождевая вода, а также опавшие листья, ветки и другой мусор не задерживаются на поверхности кровли и самостоятельно отводятся из нее.

Для строительства лучше привлечь бригаду профессиональных кровельщиков

Если говорить о недостатках рассматриваемого объекта, то они скорее условны, ведь для состоятельных домовладельцев эти минусы не будут иметь существенного значения. Как вы понимаете, речь идет о дороговизне проекта, больших расходах на материалы и высокой оплате труда строительной бригады из-за сложности работ. Мы не зря упомянули о необходимости привлечения к строительству многокомпонентной кровли специалистов высокого профессионального уровня, ведь ее возведение своими руками без соответствующей квалификации трудновыполнимо и весьма рискованно. Если же вы уверены в своих силах и владеете всеми практическими навыками в данной сфере, можете смело приступать к реализации задуманного.

Основные элементы наружной конструкции

Итак, все «за» и «против» взвешены, уверенность в своих интеллектуальных и физических возможностях присутствует, значит, вы готовы к выполнению сложного процесса своими руками. Наиболее простым вариантом конструкции со множеством щипцов принято считать объединение в единое целое пары двускатных сооружений, пересекающихся под прямым углом в виде креста (при верхней проекции).

Теперь перейдем к терминам, обозначающим отдельные участки кровли:

• щипцы
  , на языке профессионалов – не что иное, как верхушки стены без карниза (в отличие от фронтона), формирующие основу для двух скатов крыши;
• ендова
  – место стыковки двух плоскостей, образующее внутренний угол;
• ребро
  – наружный угол, сформированный на месте стыка двух скатов. Горизонтальное верхнее ребро плотники называют коньком.

Обратите внимание на то, что ендовам уделяют особое внимание, ведь они должны справляться с высокой нагрузкой, обусловленной скоплением атмосферных осадков
. Даже малейшие просчеты на данном участке чреваты протечками и, как следствие, преждевременным разрушением кровли.

Стропильная система

Система стропил у многощипцовой крыши собирается из множества обязательных элементов, которые устанавливаются в строго определенном выверенном порядке, и в этом состоит ее основная сложность.

Основу системы составляют:

Малейшее нарушение строительной технологии, как правило, оборачивается серьезными неприятностями, устранение которых если и возможно, то неизбежно влечет за собой существенную трату временных и финансовых расходов. Сразу же обращаем внимание людей, решившихся осилить строительные этапы своими руками на то, что эта сложная конструкция может потребовать сочетания висячих и наклонных стропил.

На практике для изготовления стропил применяют высушенные и обработанные антипиренами и антисептиками брусья такого же сечения, что и у мауэрлата (150 х150 мм или 100 х150 мм), который, в свою очередь, равномерно распределяет нагрузку с кровли на стены дома. Верхние части стропил соединяют коньковым прогоном. Очень важно выдержать оптимальную влажность древесины (максимум 20%)
.

Этапы строительного процесса

Для устройства многощипцовой крыши своими руками потребуется план выполнения работ, отступать от которого категорически не рекомендуется. Теперь перейдем непосредственно к этапам строительства:

1. В первую очередь необходимо снять размеры дома.
2. Далее определяется сечение стропил и разрабатывается схема (проект) установки всех элементов кровли.

Чертеж стропильной системы многощипцовой крыши

• Теперь можно приступать к укладке мауэрлата, который фиксируется на армированном поясе, и установке стропильных ног. Если запланирован монтаж полувальмовой или вальмовой крыши, необходимо установить усиленные нарожниками диагональные стропила.
• В качестве крепежей для установки стропильных ног на мауэрлат используют металлические скобы, пластины или уголки. Также можно проводить фиксацию данных элементов посредством технологических запилов.

Для монтажа стропил используются металлические скобы, пластины, уголки

• Если дом имеет большую площадь, вероятнее всего, потребуется монтаж потолочных балок (продольных или поперечных), выполняющих функцию затяжек.
• Верхняя часть стропил крепится на коньке, затем укладывается пароизоляционный материал, обрешетка и контробрешетка (вентсистема).

Перед монтажом кровли монтируется вентиляционная система

• Заключительный этап работ – установка кровельного материала (металлическая, битумная, керамическая черепица и др.).

Монтируя столь сложную крышу своими руками, не забывайте о том, что чердачное помещение потребует дополнительного утепления, иначе его нельзя будет использовать в качестве жилого пространства
. Лучше всего для таких целей подойдет минеральное волокно (базальтовая или стеклянная вата). Если пренебречь этим правилом, можно столкнуться со скоплением конденсата в подкровельной области, что приведет к гниению древесины, из которой собрана конструкция крыши.

Многощипцовая крыша: устройство стропильной системы

Конструкция стропильной системы многощипцового типа крыши. Раскладка и стыковка стропил, крепление, узлы, детали, схемы для возведения своими руками.

Изучаем стропильную систему многощипцовой крыши

Среди всего разнообразия кровельных конструкций многощипцовая крыша является наиболее сложной, трудозатратной и экономически невыгодной. Однако эти недостатки с лихвой окупаются неповторимым внешним видом со множеством щипцов, фронтонов и разжелобков.

Строительство данной конструкции в обязательном порядке подразумевает процесс долгого и тщательного конструирования, во время которого выстраивается многощипцовая крыша и ее стропильная система, просчитываются размеры всех элементов конструкции. Рассмотрим этот процесс подробнее.

Достоинства и недостатки

Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

Рассмотрим основные преимущества, которые дает многощипцовая крыша:

• Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
• Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
• Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

Перейдем к недостаткам конструкции:

• Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
• Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

Конструкция и виды

В основе лежит такой элемент, как щипец – это треугольная часть стены, которая в отличие от фронтона не отделена карнизом. То есть простой формой многощипцовой крыши является соединение двух двускатных кровель под прямым углом над квадратным зданием. Если смотреть сверху, то подобное сооружение будет иметь крестообразный вид.

В зависимости от самого строения, его формы, размеров и желания создания под крышей жилых комнат конструкция может значительно отличаться от описанной выше классической формы. Общим останется набор кровельных элементов. Среди них особое внимание следует уделить двум:

• Ендова, которая представляет внутренний угол между двумя скатами. Ендова должна быть особо качественно изолирована и укреплена, так как в ней скапливается наибольшее количество снега и мусора, а также по ней стекает максимальное количество воды во время дождей.
• Ребра крыши представляют наружные углы соединения скатов, это, к примеру, конек и точка соединения нескольких скатов на вершине крыши.

Расчет стропильной системы

Стропильная система сложной многощипцовой крыши и ее схема в идеале должны выполняться профессионалами, так как здесь подразумевается достаточно сложный расчет и монтаж со множеством подводных камней. Но если у вас есть начальный опыт возведения крыш и вы не планируете слишком вычурную крышу, то сделать чертеж подобной кровли вполне можно собственными силами.

Привести точный алгоритм расчета многощипцовой кровли невозможно, так как сам тип конструкции подразумевает большие различия в стропильной системе в зависимости от внешнего вида крыши. Приведем основные моменты, на которые важно обратить внимание при проектировании:

• Необходимо выполнить план-схему желаемой кровли, отобразив точные размеры здания. На этом этапе необходимо определиться с такими взаимосвязанными параметрами, как уклон скатов и высота крыши. Угол наклона скатов такой кровли, как правило, крутой. В противном случае будет проблематично использовать подкровельное пространство для создания жилой комнаты;
• Стропильная система должна выстраиваться на основании ряда данных, в числе которых снеговая нагрузка региона и вес кровельного покрытия. Многощипцовые конструкции дают большое количество отходов, потому рекомендуем присмотреться к мягкой черепице;
• Тип стропильной системы зависит от наличия опоры внутри здания. Важно тщательно рассчитать местоположение и нагрузку на все поддерживающие элементы, типа затяжки, упоры, прогоны и т. д., чтобы не прогадать с их размерами;
• В зависимости от конфигурации крыши будут использоваться разные типы стропил: обычные или диагональные (для вальмовых конструкций).

Общий вид стропильной системы и кровельного пирога

Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

• Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
• Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
• Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
• Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
• Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

Подведем итоги

Многощипцовая крыша представляет собой технически сложную конструкцию, для грамотного возведения которой особенно важен точный расчет и знание нюансов монтажа.

Подобные кровли прекрасно смотрятся как на квадратных или прямоугольных зданиях, позволяя им приобрести более интересный внешний вид, так и на домах сложной формы, когда она является единственно возможным вариантом обустройства кровли.

Важно помнить, что любое усложнение кровельной конструкции не лучшим образом сказывается на стоимости и прочности крыши. Любой элемент кровли должен, в первую очередь, нести практическую пользу, а не быть возведенным в угоду вкусу.

Многощипцовая крыша: стропильная система — схемы и чертежи

Рассмотрены достоинства и недостатки многощипцовой крыши, приведены основные моменты при расчете и возведении стропильной системы данной конструкции.

Изготавливаем щипцовую крышу своими руками

Частные дома украшают крыши самых разнообразных форм. Среди них есть и щипцовые. Они представляют собой конструкцию, которая опирается на две стены одинаковой высоты. Такие крыши имеют два ската. Торцевая часть по своей форме напоминает треугольник. Если стены выполнены из дерева, то такой треугольник носит название щипцов, а если из кирпича — фронтонов. Изготовить щипцовую крышу можно своими руками.

Расчёт щипцовой крыши

Щипцовые крыши имеют два ската
. По выбору кровельных материалов ограничений нет никаких.

При устройстве такой крыши, как правило, отходы материала минимальны. Это происходит из-за того, что форма скатов прямоугольная. К слову, скаты могут иметь различную длину и угол уклона.

Для такой крыши характерно применение тёплого чердака, который используют как дополнительное помещение. Утепление кровли может привести к дополнительным расходам на материалы и усложнит работу.

Оптимальный угол для уклона определяется в пределах 20-45 градусов и зависит от района строительства
. Если местность снежная, то лучше увеличить уклон, чтобы избежать образование снежных накоплений.

Щитовая крыша: начало строительства

Устройство такой крыши начинают с выкладывания торцевых частей — щипцов. Это не самая лёгкая задача, ведь они должны быть полностью одинаковыми.

Для расчёта длины ската пользуются теоремой Пифагора, знакомой всем со школы
. Так, если представить, что скат — это гипотенуза рассчитываемого треугольника, то одним из катетов будет высота от начала ската до конька по плоскости стены, а вторым — половина длины фасадной стены.

Если дом имеет простую форму в плане, то можно воспользоваться применением щипцовой крыши, но если форма сооружения сложная, то появляется вариант с использованием многощипцовой. Их возводить сложнее, потому как они имеют много ендовых.

Устройство щипцовой крыши

При устройстве такой крыши используют два вида стропил — наслонные и висячие
.

Наслонные представляют собой конструкцию, имеющую посередине опорную балку, которая передает нагрузку от конька на мауэрлат, уложенный на несущие стены. Эту балку монтируют посередине от наружных стен.

Висячие стропила используют в тех случаях, когда расстояние между стенами менее 10 метров или же отсутствует несущая стена посередине дома.

Их опирают на боковые стены. Но при этом возникает распирающий эффект. Он даёт дополнительную нагрузку на стены. Чтобы этого избежать, конструкция висячих стропил предусматривает соединение стропил затяжками таким образом, что появляется треугольник. Для выполнения этой функции можно применять балки перекрытия.

Затяжки можно монтировать сверху и снизу. При этом верхние нужно устанавливать таким образом, чтобы расстояние от конька было более 50 сантиметров.

Виды стропильных систем щитовых крыш

• мауэрлат. Для него подойдут деревянные бруски сечением 15х10 или 15х15 сантиметров;
• стропила. Для них выбирают сосновые доски с сечением 15х5 сантиметров.
• распоры;
• контробрешётка. Её укладывают после слоя гидроизоляции. Для неё выбирают бруски с сечением 5х5 сантиметров или же доски 3х10 сантиметров;
• обрешётка выбирается под кровельное покрытие. Может быть выполнена из обрезных или необрезных досок, фанеры, плит ОСБ.

Этапы работ

1. В зависимости от конструкции дома, выбираем подходящую систему стропил.
2. Если система стропил висячая, то сборку стропильных ног производят заранее. А после того как сборка завершена, получившиеся треугольники стропил монтируют на две крайние конструкции стропильной системы. Далее переходят к установки смежных стропил.
3. Укладываем мауэрлат (опорный брус) на несущие стены при условии, что дом выполнен из блоков или кирпича, если же здание построено из брусов или бревен, то можно в качестве мауэрлата использовать верхний брусок.
4. К кирпичным стенам мауэрлат крепится на заранее замурованные металлические стержни с резьбой. Их следует установить с шагом в метр — полтора. Это позволит сделать конструкцию более прочной и стойкой. При этом диаметр таких стержней должен быть не менее 10 мм.
5. Перед монтажом мауэрлата на кирпичные стены укладывают слой гидроизоляции (для этих целей можно использовать рубероид). Его крепят на болты с шайбами.
6. Если стены выполнены из пенобетона или керамики, то перед установкой мауэрлата поверхность их заливают армированным бетоном высотой 20-30 сантиметров.
7. Мауэрлаты устанавливают параллельно друг другу, чтобы избежать неровностей при монтаже стропильной системы.
8. Перед установкой стропил необходимо произвести разметку на мауэрлате, используя карандаш и линейку.
9. Стропила изготавливают в соответствии с длиной ската, который можно определить по теореме Пифагора, опираясь на уже построенные щипцы.
10. При расчёте длины стропил необходимо учесть наличие свеса, поэтому к рассчитанной величине прибавляют еще от 50 сантиметров.

Длина свеса зависит от личных предпочтений по внешнему виду крыши, но не рекомендуется делать его менее 50 сантиметров, иначе он не будет выполнять своих функций — защиты стен дома.

Опирание диагональной стропильной ноги на мауэрлат

1. Нижний конец стропила должен иметь отверстие, которое создаст идеальное крепление к мауэрлату. Этот вырез должен быть сделан в 1/3 от ширины стропила.

Чтобы не ошибиться с расположением вырезов, можно подготовить небольшой чертеж, где отметить все необходимые величины.

1. При висячей системе стропил, они крепятся между собой на металлические накладки или болты.
2. Фиксируют их укосинами, демонтируемыми после окончания работ.
3. Далее производят крепление кобылок, которые будут образовывать свес крыши.
4. После того, как произведена установка кобылок и стропил, переходят к монтажу обрешётки и массивных прочных досок к коньку.
5. Если речь идёт о наслонных стропилах, то тут сборку начинают с монтажа лежня. На него крепят опоры.
6. Далее следует установка конькового бруса, закрепляемого укосинами.
7. И в завершении на брус монтируют стропила с длиной, превышающей длину бруса.
8. Тип обрешётки выбирают в зависимости от кровельного покрытия.
9. Любую крышу, в том числе и шипцовую, следует снабдить слоем гидро- и пароизоляции. А при наличии тёплого чердакаещё и утеплителем.

Многощипцовая крыша

Многощипцовая крыша также является двускатной, а отличается от щипцовой большим количеством скатов и наличием ендовых
. Их устройство — довольно сложный и трудоёмкий процесс. Ендовые — это места стыка двух скатов, когда образуется внутренний угол. В таких местах образуются скопления снега и большая нагрузка может привезти к разрушению конструкции. При организации такой крыши обязательно нужно предусмотреть организацию схода воды и снега в виде водосточных жёлобов.

При устройстве ендовых обязательно использование гидроизоляционных материалов, чтобы избежать протечек и образование гниения на древесине. Обрешётка в месте таких внутренних углов делается сплошной, вне зависимости от того, какая она для выбранного кровельного покрытия. Все стыки стоит делать качественно, без возможного образования щелей, чтобы не было уязвимых мест.

Стропильная система многощипцовой крыши

Для монтажа такой кровли необходимо правильно рассчитать все размеры дома и вычертить небольшой план кровли, на котором указать, где будет располагаться коньки, а где –ендовы. Это поможет правильно рассчитать длину стропильных ног.

Щипцовая крыша своими руками: конструкция, стропильная система и др

Щипцовая крыша своими руками: расчёт, выбор материалов, подробная инструкция.

Многощипцовая крыша

Классические варианты стропильных систем с двумя или четырьмя скатами постепенно уступают место более современным техническим решениям. В угоду потребителю проектировщики вместе со строительными компаниями создают всё более причудливые по своей форме крыши. Один из ярких примеров – стропильная система многощипцовой крыши. По своей конфигурации она сильно выделяется на фоне стандартных проектных решений.

Внешний вид

Крыша классической формы имеет несколько пологих скатов. В многощипцовом варианте в один из скатов врезан дополнительный элемент. Он называется щипец.

Каркас из деревянного бруса прямоугольного сечения

Щипец – это вставка, состоящая из двух скатов, соединяющая стропильную конструкцию с каркасом дома. В многощипцовой крыше может быть более двух фронтонов.

Вид сверху на различные варианты исполнения крыши

Важно! У каркаса для многощипцовой кровли более сложное строение, чем у двухскатных крыш. Для его изготовления и сборки понадобится намного больше времени. Увеличатся трудовые затраты и количество необходимого строительного материала.

Положительные и отрицательные свойства

Многощипцовая крыша – это сложная стропильная система. Она обладает рядом свойств, которые делают её востребованной на строительном рынке:

Положительные

• Прочность. Каркас собирается из крепких, хорошо подготовленных элементов. Каждый из них обладает высоким запасом прочности.
• Несущая способность всего каркаса. Благодаря продуманной и надежной геометрической форме многощипцовой кровли, она может выдержать значительные ветровые и снеговые нагрузки. Крыша с такой формой подходит для установки в климатических районах с непредсказуемой и агрессивной погодой.
• Простота в обслуживании. У многощипцовой кровли большой угол наклона скатов. Благодаря этому мусор не скапливается на поверхности. Следовательно, не надо проводить систематическую уборку.
• Эргономичность. Каждый щипец – это дополнительная жилая площадь. Это позволяет лучше использовать свободное пространство частного дома.
• Интересный внешний вид. Сложная кровля украсит любой дом, придав ему уникальность и узнаваемость на фоне других строений.

Отрицательные

• Высокая стоимость материалов и работ. Для возведения многощипцовой стропильной конструкции понадобится намного больше строительных и отделочных материалов, чем для монтажа классических вариантов.
• Высокая вероятность появления протечек. Во внешней поверхности крыши много примыканий и стыков. Каждый их них – это слабое место, где могут образоваться протечки.
• Высокая сложность для проведения работ своими руками. В конструкции кровли много элементов. В них легко запутаться неопытному строителю.

Важно! Незначительные минусы легко нивелируются значительными плюсами данной стропильной системы.

Составные части каркаса

Для сборки многощипцовой кровли используется несколько основных элементов:

Устройство кровли

• Мауэрлат – один из основных элементов каркаса. Это несущая балка, на которую опираются стропильные «ноги». Он равномерно рассеивает нагрузку от кровли по несущим стенам или столбчатым опорам. В малоэтажном строительстве мауэрлат изготавливается из деревянного бруса прямоугольного или квадратного сечения. Мауэрлат постоянно подвергается значительным нагрузкам. Поэтому используется брус сечением не менее 150×150 мм. Он крепится на заранее подготовленные анкерные болты.
• Стропила – несущие элементы, установленные под углом друг к другу. Каждое стропило состоит из двух сборных частей. Они устанавливаются вдоль конька. Стропильные «ноги» принимают нагрузку от кровельного ковра и атмосферных осадков. Они крепятся к мауэрлату с помощью запилов, уголков или скоб. Верхняя часть стропил соединяется в один узел с коньковым прогоном.
• Стойки – несущие элементы, установленные вертикально. Обычно на них опираются стропильные «ноги» или коньковые прогоны.
• Подкосы – подпорки для стропил, установленные под углом.
• Ендова – узел примыкания двух соседних скатов. Она служит для стока дождевых вод. В ендове может скапливаться снег и вода. Поэтому каркас около неё усиливается дополнительными подпорками или сдвоенными стропильными «ногами». В местах, где проходит ендова, устанавливается сплошная обрешётка. Кровельный ковёр усиливается дополнительным слоем гидроизоляции. Затем сверху монтируется специальная планка, по которой стекает дождевая вода.

Нагрузка на ендову

• Ребро или конёк – узел, соединяющий верхнюю часть двух смежных скатов.
• Обрешётка – элементы конструкции, которые закрепляются перпендикулярно к стропильным «ногам». На неё укладывается кровельный ковёр.

Расчёт каркаса

Для обеспечения необходимой прочности и жесткости кровли необходимо произвести полный расчёт всех элементов. Ввиду сложности конструкции не рекомендуется выполнять его самостоятельно, лучше обратиться в специализированную проектную организацию, где предоставят всю необходимую документацию и готовый чертеж.

Сложная по форме многощипцовая крыша гармонично смотрится на коттеджах любой конфигурации и размера. Она позволяет получить уникальный жилой дом, который будет притягивать восхищенные взгляды соседей и прохожих.

Многощипцовая крыша стропильная система чертеж, видео

Классические варианты стропильных систем с двумя или четырьмя скатами постепенно уступают место более современным техническим решениям. В угоду потребителю проектировщики вместе со строительными компаниями создают всё более причудливые по своей форме крыши. Один из ярких примеров – стропильная система многощипцовой крыши.

100+ фото выбираем лучший вариант

Содержание

1. Плоская крыша
2. Скатная крыша
3. Крыша с чердаком
4. Бесчердачная (мансардная)
5. Односкатная крыша
6. Двухскатная крыша
7. Вальмовая крыша
8. Полувальмовая крыша
9. Шатровая
10. Многощипцовая крыша
11. Ломаная крыша
12. Конические и купольные крыши
13. Комбинированная крыша

В современном понятии крыша дома – это не только накрытие, защита от снега, солнца или дождя. Сейчас крыша – это архитектурное продолжение постройки, способное подчеркнуть ее индивидуальность и оригинальность, изменить визуальное восприятие дома. Также следует отметить, что тип крыши будет влиять и на внутреннюю атмосферу, комфортность и уют.

Как бы там ни было, но в первую очередь крыша должна быть надежной, ведь красота от снега или дождя не спасет. В целом, видов крыш существует много, но мы поговорим лишь о самых популярных, надежных и практичных вариантах, которые лучше всего применять при строительстве частного дома.

Если рассматривать все крыши в целом, то их смело можно разделить на две категории: плоские и скатные. Как одни, так и другие имеют и преимущества, и недостатки.

Плоская крыша

Плоская крыша хоть и имеет популярность, однако не всегда находит себе место в жилом домостроении. Основной недостаток заключается в отсутствии наклона, а, следовательно, постоянном накоплении на ее поверхности снега и талых вод. Из-за этого срок эксплуатации плоской крыши резко уменьшается, тем самым она выглядит менее приемлемой, в сравнении со скатной конструкцией крыши. Зачастую плоскую крышу используют лишь тогда, когда ее поверхность будет эксплуатироваться (размещение палисадника, бассейна или террасы).

Скатная крыша

Скатная крыша гораздо предпочтительнее, ведь на ее поверхности осадки практически не задерживаются. В целом такой тип крыши более надежен и привлекателен. Под такой крышей можно оборудовать чердачное помещение в мансарду. Единственный недостаток, с которым придется столкнуться лицом к лицу – увеличенная стоимость строительства такого типа крыши и сложно ее ремонта.

Крыша с чердаком

Крыша с чердаком очень проста в постройке и монтаже, построить ее можно самому. Угол наклона чердачной крыши напрямую зависит от того, какой материал используется для ее кровли. Также нужно брать во внимание максимальную нагрузку, возлагаемую на крышу, стоимость ее сооружения и материалов. Такую крышу удобно ремонтировать, но еще на начальных этапах нужно подобрать оптимальный кровельный материал. Важным моментом станет решение по чердаку, будет он использоваться как жилое помещение или нет. В зависимости от этого будет решаться высота перекрытия, его качество и используемые материалы для его сооружения, а также то, каким должен быть кровельный пирог, тепло- и гидроизоляция.

Бесчердачная (мансардная)

Бесчердачная (мансардная) крыша отличается тем, что наружными станами будут являться поверхности крыши, расположенные под резким углом. Эта крыша интересна внешне, но полезная площадь чердачного помещения будет слегка уменьшенной, так как нужно хорошее крепление крыши. Соорудить такую крышу самостоятельно практически невозможно, лучше привлечь профессионалов.

В большинстве случаев крыша без чердака имеет излом, поэтому, изнутри ставятся специальные системы подпорок, уменьшающие полезную площадь мансарды. Имея фантазию и дизайнерские идеи подпорки можно обшить фанерой, после чего сделать там ниши и шкафчики для сезонных вещей.

Односкатная крыша

Односкатная крыша – дешевый и простой в установке вариант. По факту это разновидность плоской крыши, установленной на стены разной высоты. Именно благодаря этому создается естественный наклон крыши под определенным углом в одну из сторон. Эта крыша удобна и практична, однако очень скучна внешне, да и мансарду под ней не оборудуешь.

Двухскатная крыша

Двухскатная крыша – самый популярный вариант в деревнях и маленьких городках. Эта крыша одна из самых древних, но актуальна и сейчас. В ее основе лежат два ската, соединяемых в верхней точке «коньком». Двухскатная крыша может быть, как симметричной, так и асимметричной. В целом это очень удобный и практичный вариант, идеальное решение для тех, кто хочет обустроить мансарду.

Вальмовая крыша

Вальмовая крыша – разновидность четырехскатной крыши. Два ската этой крыши имеют трапециевидную форму, а торцевые плоскости (вальмы) – треугольную. Создать и соорудить такую крышу гораздо труднее, поэтому лучше обратиться к профессионалам. Достоинство крыши заключается в ее эксплуатационных характеристиках, ведь она очень устойчива к капризам погоды.

Полувальмовая крыша

Полувальмовая крыша – это что-то среднее между вальмовой и двухскатной крышей. Боковые плоскости усечены – имеют полувальмовую форму, их длина в 2-3 раза меньше, чем основных плоскостей. На фронтоне здания можно ставить вертикальные окна, а полувальмы станут декоративным элементом.

Шатровая

Шатровая – конструкция этой крыши имеет 3 или больше скатов, которые собираются в одну верхнюю точку. В шатровой крыше «конек» отсутствует, а симметричность скатов приятно удивляет. Если дом имеет правильные геометрические формы (квадрат, многоугольник), то шатровая крыша станет оптимальным решением. Она устойчива к ветрам, оригинальна внешне и способна надежно защитить дом.

Многощипцовая крыша

Многощипцовая крыша – самый сложный, дорогой, но в то же время интересный вариант. Идеально подходит для домов многоугольной формы, где хочется создать что-то особенное. Стропильная система многощипцовой крыши сложная в реализации, поэтому привлечение профессиональных строителей и архитекторов здесь обязательно. Если все пройдет хорошо, то в конечном итоге можно будет получить дом мечты.

Ломаная крыша

Ломаная крыша – разновидность мансардной крыши, ведь именно под ней зачастую обустраивают чердачное помещение. Верхняя часть имеет небольшой угол наклона, после чего идет излом и угол резко увеличивается, тем самым полезная площадь мансарды практически не пострадает, а ее боковые стены будут надежно защищены.

Конические и купольные крыши

Конические и купольные крыши – это очень редкое явление, ведь их практически никто не использует. Такой тип крыш не удобен в эксплуатации, ремонтировать их трудно. Лучше всего использовать их лишь как отдельные элементы, которыми можно накрыть круглые веранды или же создавать декоративные башни.

Комбинированная крыша

Комбинированная крыша – сложно, но возможно. Эта крыша зачастую сочетает в себе такие виды крыш, как шатровая, вальмовая и многощипцовая. Логично, что рассчитать и соорудить такую крышу слишком трудно, поэтому для реализации проекта нужно привлекать профессионального архитектора. Создав комбинированную крышу можно удивить знакомых, вызвать зависть у соседей и восторг у своих близких. Построив такую крышу нужно быть готовым к тому, что обслужить ее трудно, да и на реализацию этого проекта нужно капитально потратиться, стоит ли оно того решать только собственнику жилья.

Многощипцовая крыша для деревянного дома — оригинально и стильно

Кровля и крыша

В строительстве различают более 10 видов крыш, но именно многощипцовой отдают пальму первенства по изысканности и оригинальности. Установить подобную конструкцию весьма сложно, но интересная форма и многофункциональность перевешивают в ее пользу.

Многощипцовая крыша – что это?

Конструирование такой системы началось сравнительно недавно, а сама идея пришла к нам с Запада. Именно дизайн делает ее столь популярной и распространенной, даже несмотря на столь сложный процесс возведения. Сложная конструкция крыши монтируется на многоугольном или квадратном доме. Кроме этого, допустим монтаж многощипцового варианта на строениях с нестандартной планировкой или мансардным уровнем, которые нуждаются в дополнительном источнике света.

Особенности устройства

Многощипцовая крыша – конструкция, которая состоит из нескольких двускатных систем, соединенных друг с другом. Она является интересным архитектурным решением и включает в себя множество фронтонов, несколько ендов и щипцов. Щипец – это элемент стены (верхний), который ограничивается несколькими плоскостями.

В целом конструкция сложной крыши состоит из немалого ряда элементов. К ним относят:

• Скаты – наклонные плоскости крыши.
• Стропила – несущие элементы, выполняющие опорную функцию.
• Обрешетку – скелет всей системы. Именно на нее монтируется кровельное покрытие.
• Мауэрлат представляет собой отшлифованный брус, который крепится по периметру внешней стены. Он выполняет функцию опоры и распределения напряжения от стропил, подпирающих крышу.
• Горизонтальные и вертикальные ребра – образуются в местах пересечения скатов.
• Шпренгельной фермой зовется брус или балка, подложенная на мауэрлат стен в месте образования угла. Для усиления бруса к нему подводят два подкоса.
• Конек – это горизонтальное ребро, которое размещено в верхней точке крыши.
• Ендовой зовут элемент крыши (внутренний угол), который образуется в месте соединения двух скатов.
• Желоба выступают частью водоотвода с крыши. В зависимости от вида, они монтируются на стропила, обрешетку или мауэрлат.
• Свесом зовут часть конструкции, которая слегка выступает за периметр дома.
• Водостоки вместе с желобами для сбора воды монтируются на свесе, что позволяет эффективно отвести воду с конструкции и избежать намокания стен.

Стропильная система включает такие конструктивные элементы: стропила, мауэрлат, прогоны (балки). Мауэрлат перераспределяет давление от крыши на боковые стены, которые выполняют опорную функцию. Подпирается специальными стропильными ногами, которые и соединяют ее со стенами.

Различают три вида стропил:

• наслонные;
• висячие;
• диагональные.

Наличие тех или иных элементов обуславливается типом сооружения. В точках соединения конструкции монтируют накосные или диагональные стропильные ребра, которые будут выполнять функцию опоры для нарожников (укороченных стропильных ног). Система требует укрепления из-за высокого уровня давления, поэтому элементы усиливают посредством сплачивания двух досок. Коньковый прогон, изготовленный из соединенных между собой досок и бруса, используется для скрепления стропил в верхней части. Если необходимо, можно монтировать дополнительные балки промежуточного значения. По завершении работ с установкой гидроизоляции поверх стропил нашиваются бруски контробрешетки.

Достоинства и недостатки

Каждая конструкция обладает как преимуществами, так и недостатками. Многощипцовые крыши частных домов не исключение.

К преимуществам относят:

1. Практичность и долговечность устройства. Благодаря идеально сбалансированной системе стропил, конструкция способна выдерживать предельное напряжение.
2. Увеличение полезного пространства. На образовавшемся втором этаже под крышей можно обустроить чердак или мансарду.
3. Эстетичный вид и практичность сооружения является главным достоинством. Внешние факторы практически не оказывают негативного влияния на кровельный материал, а все благодаря крутому углу наклонной плоскости скатов. Так, выпадающие осадки не задерживаются на поверхности, образуя зоны повышенной влажности, а легко скатываются вниз.

Из недостатков выделяют:

1. Сложность монтажных работ. Самостоятельная установка – трудоемкий и энергозатратный процесс. Возведение выполняют по специальной технологии, этапы которой отличаются сложностью. Возвести такую крышу под силу мастеру с большим стажем работы, ведь даже мелкие недочеты или ошибки могут привести к изменению конечного результата работы или даже частичному разрушению конструкции.
2. Чтобы возвести многощипцовую крышу, придется потратиться. Материалы стоят дорого, кроме этого, сам монтаж отличается высокой ценой.
3. Скаты конструкции придется покрывать подогнанным под размер материалом, из-за этого после строительства остается много отходов.

Полезные рекомендации по строительству

Профессионалы дают несколько советов:

• Проводите тщательный расчет материалов, покупайте их с запасом, ведь сложное конструирование может потребовать дополнительных затрат.
• Стропильные ноги обязательно должны быть одинаковой длинны и образовать над домом купол в форме равнобедренного треугольника.
• Если в качестве покрытия вы выбрали мягкий материал, то поверх разреженной придется настелить еще одну, сплошную, обрешетку.
• Не забудьте после монтажа стропильной системы установить гидроизоляционный слой. Пленку следует укладывать полосами, перпендикулярно к направлению ската крыши. Настил следует делать с напуском, а стыки проклеивать при помощи клейких лент для монтажа кровельного покрытия.

Монтаж крыши сложный и трудоемкий процесс и малейшее отклонение от технологии может привести к протеканию или осадке крыши. Поэтому перед началом работ по самостоятельному возведению крыши над своим домом, подумайте, справитесь ли вы с такой задачей. И, в случае недостаточного уровня опыта в строительстве, обратитесь за помощью к специалистам, которые точно сделают все правильно.

Интересные варианты

Вот несколько примеров многощипцовых крыш:

Многощиповая крыша — Виды крыш

Из всех существующих видов кровель многощиповая (многощипцовая) крыша является самой сложной в конструкции и монтаже. Несмотря на это, такая кровля пользуется огромным спросом. Особенно хорошо она смотрится на домах со сложной планировкой и многоугольных строениях.

Конструкция

Многощиповая крыша отличается от других типов кровли тремя основными элементами в ее конструкции:

• Щипец – верхняя часть стены, которая ограничена двумя скатами крыши.
• Ендова – элемент конструкции, который представляет собой внутренние углы на стыках.
• Ребро – наружный угол, образованный в результате соединения скатов.

Многие ошибочно предполагают, что возведение многощипцовой кровли  достаточно легко. Однако из-за   сложной геометрической формы монтаж такой кровли – дело непростое и к тому же затратное. Если вы желаете возвести на своем доме именно такую кровлю, то лучше всего сразу нанять для этого дела специалистов, которые без проблем выполнят все необходимые работы в достаточно короткие сроки.

Преимущества и недостатки многощиповой крыши

Многощипцовая крыша выглядит оригинально и элегантно, она способна украсить и добавить изысканности любому зданию. Кроме отличного эстетического вида, можно также отметить такие основные качества многощипцовой крыши:

• прочность;
• долговечность;
• оригинальность решения;
• функциональность свободного пространства;
• большой угол наклона, по которому все осадки практически моментально скатываются вниз;
• влагоустойчивость.

Кроме того, устанавливая в своем доме такую крышу, вы имеете отличную возможность использовать образовавшееся пустое пространство по своему усмотрению. Можно построить мансарду, дополнительные комнаты.

Если говорить о недостатках, то их  всего два:

• высокая цена;
• непростой монтаж.

Цена такой кровли будет, прежде всего, зависеть от объема работ и стоимости материалов, а их даже на крышу небольшого размера потребуется немало. Если вы планируете устанавливать такую кровлю, то готовьтесь к тому, что она будет как минимум вполовину дороже, чем любой другой вид. Кроме того, особое внимание необходимо уделить цене и качеству используемых брусьев, ведь именно на них ложится вся основная нагрузка, поэтому они должны быть отменного качества.

Многощиповая крыша – отличный вариант для загородного дома. Если подойти к ее монтажу основательно и прибегнуть к помощи специалистов, то вы сможете сделать просто сказочный дом.

Кровельные материалы

Комплектующие кровли

Реклама

Ферменная система двускатной кровли. Крыша многоскатная

Современная загородная застройка радует глаз разнообразием архитектурных форм. Чаще всего это сложные в исполнении и довольно дорогие варианты, удивляющие оригинальностью и эстетикой. Варианты кровли также подбираются под возводимые стены, сегодня в моде замысловатые формы, сложные в исполнении и высокобюджетные, такие как, например, плоскогубцы. Чаще всего такие крыши украшают конструкции многоугольной или квадратной формы, дома с пристройками, имеющими высоту, отличную от основного строения, чердаки которых оригинально оборудованы освещенными мансардами.

Многоскатная крыша — характеристики

Возвести такие крыши совсем не просто, их возведение обычно поручают специалистам: ведь перед составлением проекта необходимо будет рассчитать нагрузки, которые будут воздействовать на определенные фрагменты конструкции, а значит и на опоры.

Привлекательными особенностями многоскатной крыши являются:

• оригинальный вид, придающий дому сходство со сказочным замком,
• практичность, правильно рассчитанная конструкция, позволяющая быстро отводить ливневые воды и способствующая сходу снега, накапливающегося во время снегопада,
• возможность длительной эксплуатации, надежность и долговечность,
• способность выдерживать значительные нагрузки благодаря продуманной стропильной системе,
• возможность эффективно использовать кровельное пространство как жилое и подсобное помещение.

Основные проблемы, возникающие при строительстве дома с многоскатной крышей:

• сложное строительство, многоскатная крыша своими руками возводится только при наличии опыта строительства или возможности получить развернутые консультации профессиональных строителей;
• увеличиваются затраты на материалы, связанные с образованием большого количества отходов при покрытии многочисленных поворотов и откосов.

Итак, прежде чем принимать решение о строительстве многоскатной кровли, следует проконсультироваться со специалистами и хорошенько подумать, насколько экономически выгодным будет такое решение.

Многоскатная кровля домов — из каких элементов состоит

Основными элементами наружной поверхности многоскатных крыш являются:

• ребра — наклонные и горизонтальные,
• наклонных плоскостей откосов,
• канавки для стока и талого снега,
• Дождевая канализация
• верх крыши — лошадь,
• свесы, которые являются краем крыши, закрывают стену дома и предотвращают попадание на нее дождя.

Обеспечивает прочный каркас и надежную опору для крыши:

• мауэрлат — балка, уложенная по периметру всего здания, служащая опорой для всей стропильной системы,
• стропила, представляющие собой толстый брус или сдвоенную доску из натурального дерева,
• обрешетка, которая является основанием, на которое укладывается рубероид и служит для равномерного распределения нагрузок, создаваемых этим материалом.

Углы, образованные на стыке двух склонов, называются впадинами.Особое внимание следует уделить правильности их конструкции: поскольку углы, образующиеся на стыках откосов, будут внутренними, оказываемая на них нагрузка будет намного больше, чем на остальные детали кровли. От того, насколько правильно построены ендовы, зависит надежность всей кровли.

Для обеспечения целостности и завершенности конструкции потребуется установка дополнительных диагональных стропил в местах пересечения скатов, что значительно усложняет расчет многоскатной кровли и ее конструкцию.

Разновидности плоскогубцев

Если говорить о разновидностях многоскатных крыш, то они могут быть:

• шатровая, т.е. четырехскатная, предполагающая возведение дополнительных двускатных стен, усложняющих конструкцию всей стропильной системы;
• полуобедренные, четырехпинцетные, у которых два боковых склона слегка срезаны от больших щипцов; если в верхней части встроены полубедра, то щипцы будут выступать из стены.

Какие моменты учитываются при проектировании многоскатных крыш

Вариант с устройством многоскатной кровли можно считать оправданным, если конструкция дома имеет несколько нестандартное решение.В частности, это идеальный вариант, который увеличит площадь мансарды и создаст возможность обустройства на ней жилых комнат.

Часто этот вид кровли используют для комплектации дома квадратной формы, что значительно упрощает расчет кровли. Если есть желание построить крышу в виде четырех равносторонних треугольников, то они обязательно должны сходиться вершинами в одной точке.

Несколько советов от мастеров:

1. При устройстве многоскатной крыши можно использовать готовые типовые проекты.
2. Не забывайте, что после возведения такой кровли останется большое количество отходов кровельных материалов.
3. Сложность монтажных работ будет облегчена необходимостью установки нескольких стропил, в частности в вальмовой конструкции.
4. Угол наклона откосов рассчитывается с учетом особенностей климата местности, а также желания получить тот или иной объем кровельного пространства.
5. Устройство ворот, по которым будет двигаться основная масса сточных вод, потребует тщательной сборки системы гидроизоляции.
6. Зимой, во время сильных снегопадов, может потребоваться очистка поверхности крыши от снега, скопившегося в районе долины.

Стропильная система многоскатной крыши

Процесс возведения многоскатной кровли сложен и требует привлечения мастеров кровли, хотя бы для консультаций — ведь в процессе строительства потребуются качественные стыки многочисленных ребер, пазов, ендов, что потребует опыта строительства. и мастерство.

Чаще всего многоскатные крыши используются в проектах частных домов сложной архитектурной формы, с многоугольными элементами.

Привлекают разработчиков и эстетика крыши, и ее эксплуатационные характеристики. Иногда форма крыши может быть настолько необычной, что распознать в ней многоскатную крышу непросто. Самый простой вариант этого типа крыши — та, у которой два ската пересекаются под углом 90 градусов.

В стропильную систему этого типа кровли входят:

• балки или прогоны,
• стропила

Мауэрлат

• , который служит основанием для крепления стропил и обеспечивает равномерное распределение создаваемых кровлей нагрузок на стены.

Для возведения мауэрлата и стропил используется деревянный брус сечением 100х150 мм, лучший материал для подготовки такого бруса — сосна, рекомендуемая влажность древесины от 18 до 20%.

Стропильная система состоит из двух видов стропил: свайных и подвесных. Использование того или иного типа обусловлено конструктивными особенностями единой кровли, в некоторых случаях в одной конструкции могут использоваться стропила обоих типов.

На стыке откосов двускатной конструкции используются диагональные стропила, на них устанавливаются оросители для поддержки опор.Поскольку диагональные стропила несут довольно большие нагрузки, то для их усиления используют соединение двух досок.

Верхняя часть стропил соединяется балками из досок или брусьев, если конструкция недостаточно жесткая, прибегают к установке дополнительных промежуточных прогонов.

1. После завершения сборки стропильной системы следует установить гидроизоляцию.
2. Гидроизоляционная пленка укладывается перпендикулярно откосу, нахлест при укладке должен быть не менее 150 мм.
3. Для надежности стыки пленки следует соединить скотчем.
4. Обязательно выполните гидроизоляцию внутренних углов, образованных откосами — это место, где сходится наибольшая масса сточных вод.

По окончании гидроизоляции можно приступать к созданию встречной решетки из брусков. Укладку рубероида лучше производить согласно прилагаемой к нему инструкции по монтажу.

Технология строительства многоскатных крыш

На основании вышеизложенного нетрудно сделать вывод, что многоскатная крыша — это конструкция, состоящая из двух и более двускатных крыш.Собственно, такое усложнение конструкции делает крышу особенно привлекательной.

Основными этапами строительства кровли будут:

• выполнение расчетов каждого элемента конструкции с учетом размеров и нагрузок, которые будут на них оказываться,
• расчет нужного сечения стропил и их длины,
• Укладка мауэрлата по периметру всего дома,
• Монтаж основных фрагментов конструкции в расчетных точках,
• крепление стропильной системы к мауэрлату шпильками из арматуры, закрепленной на стальной проволоке, стальных шпильках или гвоздях,
• Монтаж обрешетки, установка гидро- и пароизоляции,
• укладка рубероида.

Многокровельная кровля имеет высокую конструктивную сложность и цену, поскольку обычно используется как уникальное архитектурное решение на больших загородных домах, владельцы которых предпочитают необычный, но оригинальный дизайн. Кроме того, в результате обустройства получается несколько боковых мансард. Из-за сложности исполнения построить такую ​​крышу своими руками не получится.

Однозначно, без привлечения специалистов такое мероприятие потребует много времени, сил и денег.
Отличное решение для дома нестандартной формы — многоскатная крыша. Под этой формой мы можем понимать дом в форме «Т», или «U», или «G», а также другие, самые разнообразные, многогранные формы. Эта конструкция носит название от названия «щипцы», которое обозначает верхнюю часть стены, окруженную с двух сторон откосами. То есть, по сути, фронтон — это тот же фронтон, только в нем нет карниза и каких-либо других архитектурных элементов. Проще говоря, это голый кусок стены, возможно, с оконным проемом.

Типы многоскатных крыш разнообразны, и сколько щипцов в доме, поэтому крыша будет называться: трехскатная, четырехскатная, шести- шестискатная, восьмискатная — восьмискатная. Дома круглой, квадратной и прямоугольной формы — типового периметра, также могут иметь в конце многоскатную крышу. Это обычное название, как вы уже поняли, крыши с несколькими щипцами. С этим понятно, теперь займемся конструктивной частью для большей ясности происхождения этого типа кровли.

Конструкция многоскатной крыши сложна тем, что имеет не только внешние ребра, но и внутренние ребра, называемые долиной.Они являются ключевыми узлами, так как должны выдерживать большие нагрузки, поэтому под ними должна быть система опор и раскосов. Однако основным узлом, вмещающим конструкцию многоскатной кровли, считается пересечение коньковых балок (верхняя горизонталь, к которой стыкованы стропила), в которой, помимо всего прочего, находится примыкающий ендов. Этот узел обеспечивает устойчивость вертикальному стояку — массивной балке, которая поддерживает его снизу, в отличие от перекрытия.

Устройство многоскатной кровли усложняется на всех этапах устройства, начиная от настила, устройства «пирога», особенно гидроизоляции внутренних углов, заканчивая кровлей.Чем тяжелее рубероид покрытия, чем больше нагрузка от атмосферных осадков — тем сложнее каркасная конструкция стропил, подкосов, опор. Часто под такими крышами обустраивают жилое помещение (мансардный этаж), а это включает в себя дополнительные работы по теплоизоляции, пароизоляции и т. Д. Однако у таких крыш есть преимущество: каждый ключ легко оборудовать оконным проемом. Следовательно, установка оконных проемов в самом каркасе кровли может быть сведена к минимуму или вообще не может быть сведена к минимуму.

Среди крыш с прямыми скатными плоскостями многоскатная крыша относится к сложным типам крыш с многочисленными пересекающимися скатами и внутренними углами между их стыками. Его возводят на зданиях сложной планировки различной геометрической формы, многоуровневых мансардах и мансардных помещениях.

Многоскатная крыша считается сложной конструкцией. Сложность конструкции объясняется наличием в этих крышах большого количества долин и фронтонов, устройство которых вызывает определенные трудности и дополнительные затраты.

Обустройство долины требует особого пристального внимания, ведь именно по ним в будущем будут течь потоки дождевой и талой воды. Также в этих местах происходит наибольшее скопление снега, а потому они должны иметь значительную несущую способность и герметичность. Профнастил ендовы, основного уязвимого элемента кровли, обеспечивает надежный отвод с кровли талой и дождевой воды.

Конструктивные элементы

В многоскатных крышах всегда и всегда присутствуют следующие конструктивные элементы:

· Фронтоны и выступы фронтонов;

· впадины, образовавшиеся при соединении щипцов;

· Конек крыши.

Разновидности многоскатных крыш

Форма многоскатной крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в кровле может быть от двух до неограниченного количества. Скаты крыши могут иметь форму треугольников и трапеций.

В качестве покрытия для многоскатных крыш можно использовать любые кровельные материалы, но при условии, что каркас крыши (стропильная система) правильно спроектирован, способный выдерживать все нагрузки на кровлю при ее эксплуатации.

Достоинства и недостатки многоскатных крыш

Конструкция многоскатной крыши имеет ряд преимуществ. К ним относятся:

· Оригинальные, неповторимые, изящные формы кровли;

· Идеальное сочетание со зданиями любых архитектурных форм;

· Балансировочная стропильная система;

· Возможность обустройства просторного чердака и значительного увеличения его полезной площади;

· Отсутствие риска застоя дождевой и талой воды за счет большого уклона поверхности кровли и наличия бороздок;

· Надежность, прочность, долговечность конструкции;

· Соответствие стоимости многоскатной крыши с эксплуатационными и эстетическими характеристиками.

В перечень недостатков этого типа кровли входят: уровень сложности монтажа, наличие большого количества впадин, усложняющих процесс устройства, обслуживания и ухода за кровлей, а также большой расход строительных материалов. . Устройство многоскатной крыши относится к трудоемким строительным работам, для выполнения которых необходимо обращаться за помощью к профессиональным специалистам. Монтаж кровли занимает больше времени.

Несмотря на серьезные недостатки сложной архитектурной формы, эстетичный, оригинальный, презентабельный внешний вид и эксплуатационные характеристики многоскатной кровли заслуживают похвалы и внимания владельцев частной собственности.

Многоскатная крыша устраивается на домах сложной многоугольной формы в плане. Такие кровли имеют большее количество впадин (внутренних углов) и ребер (выступающих углов, образующих пересечение скатов кровли), что требует высокой квалификации при выполнении кровельных работ.

Дома с многоскатной крышей имеют оригинальный дизайн. Этот вид кровли считается самым популярным. Он пришел к нам с Запада и стал эффективно использоваться для строительства различных построек.Предварительный проект всей конструкции предварительно готовится в специальной программе, чтобы можно было визуально оценить внешний вид будущего дома. Отличие многоцелевой кровли — сложность ее конструкции. При этом он будет смотреться очень оригинально, а структура с ним будет изысканной и необычной. Примечание. Дома для постройки такой конструкции могут быть любой формы и размера. Построить крышу такого типа намного проще на зданиях прямоугольной или квадратной формы.Монтаж многоскатной кровли осуществляется не только с целью защиты здания от различных климатических и погодных явлений. Его можно установить на чердаках, нуждающихся в дополнительном освещении, или в домах со сложной планировкой.

Преимущества многоскатной крыши
Привлекательный внешний вид. Крыша массивная и необычная. Ее проект может быть любым. Все зависит от параметров конструкции и ее функциональности.
Прочность и надежность. Такая кровля легко способна выдерживать значительные нагрузки на свою поверхность и при этом не менять свой первоначальный вид.Все это обеспечивается сбалансированным каркасом стропильной системы.
Прочность. Срок службы кровельной конструкции неограничен. Правда, стоит учесть, что материал для его постройки и оформления играет большую роль.
Практичность. На крыше такого типа не будут скапливаться осадки. Все благодаря склонам, которые расположены под большим углом.
Эффективность. Пространство под крышей используйте на свое усмотрение. Вы можете снять там комнату. Именно по этой причине предварительно собирают не только дом, но и крыши.

Но, несмотря на достоинства этой кровли, есть ряд недостатков:
Сложность возведения кровли … Работы требуют обучения, особенно если они выполняются самостоятельно. Чтобы не допустить ошибок в работе, необходимо проконсультироваться со специалистами в этой сфере, которые подскажут, как правильно разработать проект кровли и учесть нагрузку рубероида на стропильную систему.
Большое количество отходов отделочных и строительных материалов.В связи с тем, что основной характеристикой многоскатной крыши является наличие определенного количества скатов и изгибов, то средства для ее возведения будут использоваться нерационально.
Одна из самых дорогих крыш.

Многоскатные крыши еще называют четырехскатными шатровыми. Со строительством такой конструкции справится далеко не каждый профессионал.

Возведение таких крыш сопровождается формированием вентилируемых чердаков, полностью изолированных от всех отапливаемых помещений дома.

Четырехскатные вальмовые кровли усложняются еще и тем, что их установка связана с большим расходом кровельных материалов, а после их строительства остается много отходов. Полуаватные крыши образованы несколькими скатами.

Несмотря на то, что такие крыши выглядят очень красиво, их проекты довольно сложно реализовать, так как они сопровождаются образованием впадин, требующих тщательной гидроизоляции.

Однако выразительный и стильный вид многоскатных крыш стоит того, чтобы при их установке приложить максимум усилий.

Характеристики многоскатных крыш

Несмотря на трудности, возникающие при реализации сложных архитектурных форм многоскатных крыш, они очень часто используются при строительстве частных домов.

По сути, многоскатная крыша не несет никакой функциональной нагрузки, но вместе с тем выполняет колоссальную работу по созданию внешнего архитектурного стиля сооружения.

Самая простая стропильная система многоскатной крыши — это не что иное, как пересечение под углом 90 градусов двух двускатных крыш.

При возведении стропильной системы многоскатной кровли используются такие элементы, как стропила, балки, мауэрлат. Как и любая кровельная конструкция, мауэрлат представляет собой опорную балку, через которую передаются нагрузки от стропил на несущие стены дома.

Кроме того, мауэрлат является связующим звеном между конструкциями крыши и стенами конструкции. Изготавливается из деревянных брусков сечением 150 на 100 мм или 150 на 150 мм и длиной около 1,5 м. Для устройства стропил, как правило, используются доски размером 150 на 50 мм.

Стропильная система бывает двух видов: навесная и слоистая. Ее выбор зависит от наличия или отсутствия внутренних несущих стен или любых других опор, их заменяющих. Иногда при формировании крыш сложной архитектурной формы целесообразно использовать оба типа стропильных систем.

В зоне соединения двускатных крыш рекомендуется установка диагональных (наклонных) стропил, на которые в дальнейшем будут опираться стропила, являющиеся укороченными опорными элементами.В связи с тем, что стропила в процессе эксплуатации подвергаются достаточно большим нагрузкам, рекомендуется при установке их усилить.

В верхней части стропильная конструкция соединяется коньковым прогоном, который выполняется из соединенных между собой досок или бруса достаточного сечения. В том случае, если требуется дополнительное усиление конструкции, рекомендуется установка промежуточных прогонов.

После завершения монтажа стропильной системы приступают к укладке гидро-, паро- и теплоизоляционных слоев.Укладка материалов осуществляется перпендикулярно скатам кровли с входом не менее 15 см и обязательной проклейкой стыков соединительной лентой.

После укладки гидроизоляционного слоя монтируются элементы встречной решетки, для устройства которых используются бруски сечением 50 на 50 мм или доски 32 на 100 мм. Монтаж обрешетки осуществляется в соответствии с требованиями производителей выбранного кровельного материала.
Конструктивные особенности многоскатных крыш

Как уже говорилось ранее, многоскатные крыши представляют собой довольно сложные конструкции.Некоторые их фрагменты могут представлять собой вариации двускатных крыш, соединенных между собой в сложные архитектурные конструкции.

Ступеньки конструкции многоскатной крыши

· Удаление из здания всех необходимых размеров.

· Создание проекта.

· Правильный расчет размеров стропил и всех элементов конструкции.

· Установить мауэрлат.

· Монтаж стропильной системы.

· Укладка гидро-, тепло- и пароизоляционных слоев.

· Установка контр обрешетки и реек.

· Укладка рубероида и устройство подкладок и ребер жесткости.

Выбор уклона скатов кровли напрямую зависит от выбранного кровельного материала, климатических особенностей местности, интенсивности ветровых нагрузок, а также размеров снежного покрова и архитектурных особенностей.

Многоскатная крыша имеет довольно сложную конструкцию, и чтобы она была надежной защитой дома, ее необходимо правильно смонтировать.

А для того, чтобы это произошло, нужно оборудовать такие элементы, как пазы, ендовы и ребра жесткости, от качества монтажа напрямую зависит надежность будущей кровли.

Крыша многоскатная — конструкция довольно сложная. Его отличает наличие многочисленных пересечений склонов, на которых образуются долины, так называемые сформированные внутренние углы. Ендовы считаются самым ненадежным элементом. Ведь через них протекает максимально возможное количество воды, несмотря на то, что их уклон значительно меньше, чем у пандусов.Там скапливается снег, увеличивая нагрузку на крышу. Поэтому эндау можно считать «слабым» местом таких структур. Итак, эта крыша сложна не только по своему устройству, но и следить за ней совсем непросто.

На стыке скатов кровли также образуются ребра, но, в отличие от впадин, они образуют внешний угол.

Их наглядной иллюстрацией является, например, место соединения двух скатов четырехугольной крыши.

Форма конструкции при строительстве этого типа либо многоугольная, схема которой представлена ​​ниже, либо квадратная.Его можно устанавливать в домах со сложной планировкой или на чердаках, для чего необходимо предусмотреть специальное дополнительное боковое освещение. Пристройки таких построек отличаются разной высотой.

Однако ни это, ни значительная стоимость, поскольку сложность геометрической формы конструкции приводит к повышенному расходу материала, не становятся препятствием для тех, кто стремится завершить свое строительство с интересным и оригинальным акцентом.

Многоскатную крышу, чертеж которой многим может показаться не менее сложным, тем не менее можно возвести самостоятельно, но при строгом соблюдении требований технологии строительства
Как сделать многоскатную крышу: советы по Устройство

Многощипцовая позволяет объединить под единой кровельной конструкцией ряд кровель, различающихся по своему типу и назначению.Сложность его устройства заключается в большом количестве ребер, желобов, пазов. Его шпиль носит скорее художественный характер, часто используется для установки башен и купольных крыш, подчеркивающих архитектурный стиль. Двухуровневые покрытия и полувальмовые кровли сегодня считаются одними из самых популярных.
Устройство стропил

Основа конструкции крыши — стропильная система. Чаще всего сочетают диагональные и висячие стропила, направленные к углам стен. Сложность таких конструкций заключается в том, что все откосы опираются не на мауэрлат, как обычно, а на диагональные ножки.То есть несущая способность конструкции зависит не только от расчета сечений элементов системы, но и от исполнения узлов соединения и установки ребер жесткости.

Главный узел — стык в одной точке коньков одного уровня разных секций кровли. Коньки соединяются под прямым углом, но, помимо этого, в каждый из этих углов входят и наклонные ножки, которые являются основной опорой практически для всех стропил.Прочность этого узла увеличивают за счет установки затяжек.
Стропила приподнятые длиннее обычных стропил, поэтому их делают парными. Эта технология одновременно решает несколько задач: стропила
двойного сечения выдерживают повышенную нагрузку;
сплоченных досок позволяет получить сплошную балку большей длины;
при подключении унифицированный размер используемых деталей.

Получается, что для диагонального устройства практически можно использовать те же доски, что и для обычных — а использование досок одинаковой высоты для любого типа стропил упрощает конструктивное решение кровельных агрегатов.Кроме того, на них опираются полуножки или завязи, за счет чего многослойные опоры способны нести нагрузку, примерно в полтора раза превышающую максимальную нагрузку для обычных стропил.

Опирание бутонов на диагональную ножку осуществляется двумя способами:
Опирание на верхнюю поверхность. В стропилах делают надрез так, чтобы половина их поперечного сечения — верхняя находилась над диагональной ножкой, а нижняя — лежала на боковой поверхности.
Опираясь на боковую поверхность.Главное в этом случае — насколько хорошо подогнаны опорные части. Нижнее закрепленное стропило можно более прочно соединить с балкой диагональной стойки, если вырезать из обвязки дополнительную опорную бобышку.

Нижняя часть опор подкосов обычно предназначена для посадки на ферму, деревянную балку, перекатываемую по пересекающейся внешней стене под углом, проступь или консоль беговой дорожки врезаются в горизонт и фиксируются гвоздями.

Но диагональные опоры, расположенные в долине, не могут поддерживаться фермой.

Ферменный каркас — это ферменная конструкция с двумя установленными подкосами.

Дело в том, что эндова образует внутренний угол стен, поэтому их необходимо подпирать стойками или, в крайнем случае, подкосами.

Кстати, монтаж кровли в случае многоскатной кровли начинается с устройства ендов, которые образуются на пересечении взаимно перпендикулярных плоскостей. При этом технология выполнения этого агрегата полностью зависит от материала, используемого в качестве основного для кровли.

Многоскатная крыша над квадратным домом имеет большое количество впадин, ребер, фронтонов, щипцов. Ключ — это верхняя часть стены здания, которая ограничена двумя скатами крыши и при этом не отделена снизу карнизом.

Если верхняя часть стены отделена от нижней карнизом, то это фронтон. Двускатная крыша представляет собой две плоскости, опирающиеся на стены и ограниченные с торцов фронтоном или щипцами.
Что такое многоскатная крыша

Многоскатная крыша устраивается на домах сложной планировки с боковым освещением чердаков, прикрытием пристроек, фронтоном над входами.

При установке крыши, такой как четырехскатная вальмовая крыша, должны присутствовать такие элементы, как впадины. Также необходимо знать, что в доме с такой крышей должен быть вентилируемый чердак, который будет полностью изолирован от всех теплых помещений.

Многоскатная кровля требует большого расхода кровельных материалов, и после ее возведения остается довольно много материальных отходов.

Такой вид, как обычная полувальмовая крыша своими руками образуется за счет устройства нескольких скатов.Это довольно сложная конструкция, основным недостатком которой является сложность реализации.

При устройстве конструкции этой крыши пересечения скатов образуют внутренние углы (впадины). По ним стекает большое количество воды и поэтому гидроизоляции таких углов следует уделить пристальное внимание.

Кроме того, в долинах может скапливаться большое количество снега, а это значительно увеличивает нагрузку на крышу. Главное достоинство многоскатной крыши — ее выразительный внешний вид, а также перекрытие одноуровневой кровлей нескольких комнат.
Двускатная крыша

Двускатная крыша — самая тяжелая крыша в конструкции крыши, поскольку в конструкции имеется множество впадин, канавок и ребер. В основном используется в конструкциях с многоугольной структурой, сложной архитектурой.

Двускатная вальмовая крыша часто применяется при строительстве частных домов. Шпиль носит художественный характер, и эти элементы устанавливаются на купольных крышах и башнях.

Эти крыши не имеют никакого полезного значения, но они вносят значительный вклад в создание архитектурного стиля здания.В индивидуальном строительстве двускатная крыша представляет собой комплекс нескольких форм, иногда настолько замысловатых, что их даже сложно распознать.

Сегодня популярны двухуровневые покрытия и полавальтовые кровли.

Вашему вниманию!

Самая простая конструкция — это пересечение между собой под углом 90º двух скатных крыш.

Стропильная система многоскатной крыши состоит из стропил, мауэрлата, балок (балок). Такой элемент, как мауэрлат, перераспределяет нагрузку с крыши на стены дома через стропила и таким образом соединяется со стенами.

Это брус из дерева 150х100 мм и 150х150 мм. А также для этого используют бруски длиной 1,5 метра. Стропила для такой кровли собирают из сухих сосновых досок, которые имеют сечение 150х50 мм.

Стропила навесные и многослойные — это зависит от наличия или отсутствия дополнительных опор, а также от конструкции многоскатной крыши. В устройстве кровли можно использовать одновременно оба типа стропил.

В местах сочленения двускатных крыш устанавливаются наклонные или диагональные стропильные ноги, на которые будут опираться крестовины (укороченные стропильные ноги).В связи с тем, что на диагональные стропила действует очень большая нагрузка, их необходимо усилить — сплотить на две доски.

В верхней части стропил соединяются коньковым прогоном из досок или бруса, соединенных между собой. При необходимости устанавливаются дополнительные промежуточные прогоны.

После установки стропильной системы гидроизоляционная пленка укладывается полосами перпендикулярно направлению уклона, с переливом не менее 15 см, а также с обязательной проклейкой стыков соединительными лентами.

Пристальное внимание следует уделять местам, где расположены долины, так как по ним будут проходить большие потоки воды.

После укладки гидроизоляционного слоя стропила пришиваются к стропилам. В основном для проведения таких работ используют бруски, сечением 50х50 мм или доски 32х100 мм. Обрешетка должна выполняться согласно инструкции к выбранному кровельному покрытию.
Конструкция многоскатной крыши

Двускатная крыша

Многие домовладельцы хотят знать, как сделать многоскатную крышу.

Этот тип крыш представляет собой довольно сложную конструкцию, и при установке такой конструкции несколько фрагментов здания могут представлять собой двускатные вариации, которые затем объединяются в единый комплекс, создавая удивительное впечатление.

Строительство четырехскатной крыши своими руками состоит из следующих этапов:

· Необходимо правильно снять габариты дома;

· Правильно поставьте упоры, коньки, впадины;

· Затем следует установить мауэрлат, который должен проходить по периметру стены и служить надежным «фундаментом» кровли;

· Затем устанавливают обрешетку, гидроизоляцию, собственно кровлю, а также паро- и теплоизоляцию.

Конструкция многоскатной крыши представляет собой скатную крышу с наклонными поверхностями крыши к внешним стенам и в то же время обеспечивает естественный отвод талой и дождевой воды.

Выбор уклона напрямую зависит от климатических условий региона, кровельного материала и архитектурных требований. На некоторых участках угол наклона составляет 90º.
Основные элементы кровли

Схема четырехскатной крыши

Структурная схема четырехскатной крыши состоит из следующих элементов:

1.наклонные плоскости — откосы;

2. стропила;

3. Ящики;

4. Мауэрлат;

5. ребра горизонтальные и наклонные;

6. коньки;

8. пазы;

9. свесы;

10. стоки.

Возведение многоскатной крыши — довольно трудоемкий процесс, так как на пересечении скатов при возведении такой конструкции следует устанавливать дополнительные диагональные стропила.
При этом образуются такие элементы, как канавки, которые еще называют «снежные мешки».И при установке кровли особое внимание следует уделить именно этим элементам, так как при некачественном монтаже кровля в этих местах потечет.
Профили крыши

При сложной кровле необходимо устанавливать енды, которые являются наименее надежным местом кровли, так как в этих местах скапливается снег и увеличивается нагрузка на стропильную систему.

Четырехскатная крыша представляет собой скатную конструкцию с четырех сторон. Его еще называют бедренным или бедренным, а пандусы — бедренным.

Эти конструкции не требуют двускатных стен, но стропильная система сложнее, чем двускатные стены.

Среди множества различных крыш самой сложной считается многоскатная.

Однако это не останавливает тех, кто хочет украсить свой дом такой крышей.

В этой статье мы рассмотрим, что это такое и чем его конструкция отличается от конструкций других крыш.

Такие крыши строят на многоугольных или квадратных домах.

Часто к домам пристраивают разные помещения, имеющие разную высоту или оборудованные чердаками в чердачном помещении — по разным причинам возводят многослойные штукатурные покрытия.

Основной конструктивной особенностью многоскатных крыш является наличие большого количества впадин, желобов и ребер.

Конструкция

Самая простая двускатная крыша — это двускатная крыша без фронтонов на концах.

В такой конструкции ключом называется верхняя треугольная часть стены.

Если отделен карнизом — будет фронтоном.

Простейшим примером многоскатной крыши является соединение двух двускатных покрытий под прямым углом.

На вершине такой конструкции находится крестообразная фигура.

Ендова — это внутренний угол, образованный между двумя откосами.

Зимой в них скапливается наибольшее количество снега, а летом — мусора.

Следует обратить внимание на их гидроизоляцию, так как именно здесь чаще всего возникают протечки.

Кромка покрытия образована стыками откосов, в отличие от ендовы, представляет собой внешний угол, например конек или комбинацию двух скатов на четырехскатной крыше.

Самая сложная и ответственная часть всей конструкции — стропильная система, ее следует рассчитывать и изготавливать с повышенной точностью и тщательностью.

Как правило либо висит.

Стропильную систему рассмотрим отдельно.

Фото

Устройство и порядок устройства стропильной системы

Основой стропильной конструкции является мауэрлат, уложенный поверх стены и представляющий собой жесткий соединенный каркас. .

Крепится к стенам с помощью металлических шпилек, установленных в армопоясе.

Поскольку крыша представляет собой довольно сложную конструкцию, следует уделить внимание ее чертежу.

Для этого необходимо точно замерить все размеры, выбрать уклон, определить тип используемой стропильной системы, рассчитать стропила, разметить расположение впадин, коньков, нервюр, а также элементов системы — затяжки, остановки, бега, стойки.

В первую очередь укладывается мауэрлат — он является основой стропильной системы и берет на себя все усилия со стропил, передавая их на несущие стены.

Мауэрлат жестко фиксируется на армированном поясе, после чего монтируются стропила.

При больших размерах дома устанавливаются продольные или поперечные балки перекрытия, которые будут выполнять роль затяжек.

Стропила имеют вид обычных стропил, а если крыша вальмовая или полувальмовая, то стропила будут диагональными, их нужно будет укрепить стропилами, а сами они могут быть двойными или сдвоенными.

К мауэрлату при помощи пропилов крепятся стропила, а также металлические пластины, скобы, уголки — это зависит от типа стропил.

В верхней точке стропила соединяются по коньку, после чего оборудуются пароизоляцией, обрешеткой и контр-обрешеткой.

Это зависит от кровельного материала, который будет использоваться в будущем.

Все деревянные элементы должны быть пропитаны антипиренами и антисептиками для безопасности и увеличения срока службы.

После возведения стропильной системы крышу утепляют и накрывают.

Особое внимание следует уделить гидроизоляции, в частности, долин и желобов — в них скапливается вода и снег, а при некачественной гидроизоляции в первую очередь протекают.

Некоторые особенности кровли

Выбирая конструкцию мультиплексоров в качестве варианта для своего дома, учитывайте, что строительство такой крыши — довольно сложный и дорогостоящий процесс.

Потребуется достаточное количество материала, времени, профессиональных навыков и так далее.

Если вы уверены в своих силах — многоскатная крыша своими руками (схему ее легко найти) не составит большого труда.

Особняком стоит вопрос стоимости — такая конструкция не только сложна, но и затратна.

Для такого типа кровли, как многоязычная, проект следует готовить с особой тщательностью и с учетом всех возможных факторов — тогда кровля прослужит долго и качественно.

Если построить такую ​​крышу с учетом всех правил, то получится крыша, которая будет:

• Устойчивая и надежная — за счет уравновешенной стропильной системы крыша выдерживает большие нагрузки;
• Крыша позволит оборудовать дом дополнительным пространством — чердаком или чердаком;
• Крыша будет практичной, но ее внешний вид будет очень привлекательным — многоскатные крыши выглядят очень красиво, а за счет большой крутизны скатов на ней не задерживаются снег и другие осадки.

Как видите, многоскатная крыша — это несколько своеобразная конструкция, которая требует больше затрат и усилий, чем другие типы крыш.

Однако, возведя такую ​​крышу, вы значительно украсите свое жилище, сделаете его привлекательным внешне.

В нем будет приятно находиться, а если подойти к обустройству кровли творчески — будет смотреться очень эффектно.

В то же время такая крыша будет достаточно практичной.

Видео о стропильной системе крыши.

Разнообразие типов крыш дает архитекторам большой простор для фантазии. Даже простая скатная крыша может венчать дом, придавая ему броский и оригинальный вид. Хорошо смотрятся двускатные и вальмовые крыши, но композитная многоскатная крыша — идеальный выбор с эстетической и практической точки зрения.

Под такой крышей находится уютная мансарда, гостиная с естественным освещением. Такая конструкция более трудоемкая и дорогая, но владельцы сознательно идут на убытки. Чтобы понять, почему это происходит, нужно разобраться в особенностях двускатных крыш.

В этой статье

Особенности многоскатной крыши

Отличие этой конструкции от других типов крыш — наличие щипцов, расположенных перпендикулярно основному скату кровли. Многоскатная крыша используется для покрытия как прямоугольных конструкций, так и более сложных многоугольных ломаных конструкций.

Одной из особенностей таких решений является использование подкровельного пространства под жилые помещения с дневным освещением через оконные проемы.Фронтон является продолжением стены здания треугольным концом с двумя откосами наверху. Он не ограничен от стены карнизом и тем самым отличается от фронтона.

Наиболее распространенные варианты этой конструкции — трех- и четырехскатная крыша. Эти архитектурные решения отличаются дороговизной и трудоемкостью в строительстве, требуют высокой квалификации рабочих и улучшенной тепло- и гидроизоляции.

Преимущества

Но такие крыши имеют существенные преимущества, а именно:

При выборе типа кровли нужно помнить, что двускатная крыша требует повышенного внимания на уровне изготовления стропильной системы, так как дальнейший ход монтажа зависит от точной врезки скатов фронтона в основной скат крыши.Существует множество проектов асимметричного расположения щипцов. Но самые популярные варианты — это многоскатные крыши, в основе которых лежит двускатная кровельная система.

Конструкция двускатной крыши

Чтобы понять конструктивные особенности любой кровли, необходимо выяснить, из каких элементов она состоит. Сложная многоскатная крыша не исключение, поэтому рассмотрим ее основные составляющие:

К перечисленным элементам конструкции при необходимости могут быть добавлены дополнительные узлы и детали, которые служат для повышения прочности и долговечности конструкции.

Важно помнить, что места оконных проемов, выходов печных и вентиляционных труб должны быть заранее размечены и учтены в конструкции крыши.

Многоскатная крыша должна быть покрыта относительно легким рубероидом для снижения весовой нагрузки на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого кровельного пространства все крепления необходимо расположить так, чтобы их можно было легко закрыть декоративными отделочными материалами.

Как правило, клещи имеют более низкий уровень конька, чем основная кровля, поэтому в ендовы необходимо ставить дополнительные стойки и горизонтальные сужения для усиления конструкции, а коньки должны опираться на перекладины. Если на щипцах есть горизонтальные стенки, необходимо придать им большую жесткость с помощью треугольных элементов. Если коньки на трехскатной и четырехскатной крышах находятся на одном уровне, то стык производится срезом или металлическими уголками, а эндауги крепятся между коньками под прямым углом.

Порядок монтажа крыши

Поскольку конструкция крыши имеет сложные элементы, необходим абсолютно взвешенный подход к установке конструкции. Необходимо составить чертеж со всеми необходимыми размерами для расчета необходимого материала.

Необходимо помнить, что все деревянные элементы кровельной конструкции необходимо обрабатывать составами, предотвращающими гниение.

Порядок сборки кровли должен быть расписан по точкам и строго выполняться в строгой последовательности . Многоскатная крыша монтируется следующим образом:

• Все параметры измеряются и наносятся на электрическую схему с точным расположением коньков, ключей, арок и стропил; №
• выкладывается слой гидроизоляционного материала по периметру стен;
• мауэрлат раскладывают и закрепляют на стенах, места крепления к стенам следует подготовить заранее и расположить с периодичностью 1000-1500 мм;
• затем затяжку затяжки, которые крепят к мауэрлату, чтобы исключить эффект разрыва на стены здания, затяжки могут быть поперечными и продольными;
• стропила укладываются, соединяясь в верхней части с коньковой конструкцией, а в нижней части — мауэрлатом с прорезью 1/3 толщины стропил;
• стропильная группа фиксируется в вертикальном положении с помощью временных брусьев или постоянной обрешетки; №
• для жесткости конструкции установлены ригели, шпиндель и подкосы, а также подготовлены конструкции для установки щипцов;
• монтируются клещи, стропила, стропила и закрепляют конструкцию обрешеткой;
• ставят чистовую обрешетку и снимают все временные крепления с учетом выхода печных и вентиляционных труб;
• затем устанавливаются водостоки на долинах, планки карниза и водосточная система, а также ветрозащитные планки на свесах кровли;
• уложена гидроизоляция и смонтирована контррешетка;
• кровельное покрытие укладывается с учетом стыков кровли по ендовам, конькам, местам стыковки с трубами;
• Смонтирована тепло- и пароизоляция, отделано кровельное пространство.

Для каждого конкретного дома последовательность операций имеет свой порядок, а элементы конструкции могут быть разными. Поэтому при возведении такой сложной конструкции, как многоскатная крыша, необходима консультация специалистов.

Заключение

Мы рассмотрели устройство самой сложной кровли, ее проектирование и последовательность монтажа. Самостоятельное обустройство многоскатной крыши позволит значительно сэкономить, но требуется очень взвешенный подход к проектированию, чтобы не повредить дорогостоящий материал.Очень важно соблюдать технологию, чтобы кровля радовала прочностью и красивым внешним видом.

Прежде чем решиться построить такую ​​крышу, хорошенько подумайте — готовы ли вы раскошелиться во имя красоты? Особой пользы такая кровля не приносит, но и серьезных недостатков у нее нет.

Тем, кто планирует построить дом и хочет превратить его в настоящее произведение искусства, многоскатная крыша позволит воплотить в жизнь самые оригинальные фантазии в этом деле.Многоскатные крыши домов быстро завоевали сердца любителей изысканного и достаточно финансовых, ведь такой вид крыши стоит недешево.

Многоскатная крыша — достоинства и недостатки

Часто можно слышать, что этот вид кровли используется исключительно при строительстве квадратных домов, но это миф. Бывает, что дома достраиваются всевозможные помещения, и это принимает неуклюжий вид. В этом случае многоскатная крыша полностью преображает внешний вид дома — смотрится очень эффектно!

Что касается надежности, то устройство многоскатной крыши очень крепкое, но только в том случае, если монтаж стропильной системы проведен правильно.Если вы не специалист, лучше всего обратиться к опытным строителям.

Под многоскатной крышей много места, можно сделать вместительный чердак или оборудовать шикарный чердак, часто ради этого строят такую ​​крышу, чтобы обеспечить хорошее освещение.

Важно: при возведении многоскатной крыши невозможно оборудовать всю комнату как жилую — нужно выбрать ту часть, в которой будет вентилируемое помещение, отдельно от обогреваемого.

Из недостатков можно выделить:

Высокая стоимость. Неэкономичный расход древесины, нужно постоянно резать, обрезать, и в результате часть материала просто выбрасывается. Стропильная система многоскатной крыши сложна в установке, соответственно мастера берут на себя значительный объем работ.

Высокий риск утечки. Особенность такой кровли — большое количество скатов, а места их пересечения называют эндовами — наиболее уязвимыми местами кровли.Там проходят большие потоки воды, и если не обратить внимание на качественную изоляцию этих стыков, то они в кратчайшие сроки потекут.

Элементы многоскатной крыши

Стропильная система многоскатной крыши такая же, как и у других крыш — мауэрлат, стропильные ноги, конек, пазы для отвода воды, обрешетка и др. Количество наклонных нервюры с дополнительными стойками. Все это скреплено металлическими застежками.

Отличие кровли от стандартной — наличие эндов, пазов, множества ребер и скатов.

Про эндовы выше было сказано, что это углубления, которые образуются на стыке лучей, они же бороздки. Ребра, это тоже стыки двух откосов, только уходят не внутрь, а наружу. Именно в этих элементах и ​​заключается вся «сладость», потому что они образуют щипцы и многочисленные вальмы (скаты), придающие крыше такой особенный вид.

Типы многоскатных крыш

В архитектурном плане скатной крыше можно придать самый вычурный вид.Здесь есть где проявить фантазию и удивить необычной формой.

Самый популярный вид — это многоскатные крыши. Несмотря на то, что такая конструкция требует тщательного крепления с правильным распределением нагрузки. Острые углы придают конструкции строгость и лаконичность. Любой загородный дом с такой крышей смотрится богато и оригинально.

Полувальмовая двускатная крыша — тоже довольно распространенный вид. Установка немного проще. Характерной особенностью этого вида являются «плавные» углы.Крыша выглядит гладкой и изящной, чем-то напоминает шатер. Это только на первый взгляд кажется скромнее предыдущего вида, если творчески подойти к его постройке, он может получиться необычайно красивым.

Стропильная система

Проще говоря, стропила многоскатной крыши — это две двускатные крыши, соединенные между собой под углом 90 градусов.

Из-за большого веса и сложности конструкции в строительстве такой кровли используются оба типа стропильных систем — навесная и многослойная, а также создают

многополюсную крышу

Несколько слов о том, как построить многоскатную крышу своими руками:

На мауэрлате, сечением 150х150 мм и длиной 1.5 м, крепятся стропила 150х50 мм.

Стропила скрепляются вверху коньком нужного сечения, затем конструкция укрепляется установкой промежуточных прогонов.

Так как в данной конструкции есть места соединения двух крыш, там нужно сделать дополнительные стропила для крепления к ним веток.

многоскатная крыша — чертеж

Когда все стойки и крепления поставлены на свои места, нужно уложить слой гидроизоляционной пленки.

Важно: перед установкой стропильной системы нужно правильно рассчитать уклон откосов и нагрузку на стропила, чтобы конструкция получилась прочной. Желательно, чтобы это сделал специалист. Кроме того, важно климатическое расположение — если ожидается много осадков, то наклон бедер должен быть максимальным, чтобы не задерживалась вода и снег. За эндовами нужно ухаживать — убирать с них снег и мусор.

Как бы то ни было, приступать к возведению многоскатной крыши самостоятельно специалисты не рекомендуют. Хотя бы потому, что материал обойдется вам в немалую копейку и будет обидно, если ничего не произойдет. Конечно, мастерам тоже потребуется немало, но в итоге вы порадуетесь красотой и надежностью архитектурного шедевра.

Видео

дизайнов домов на протяжении десятилетий

американских домов всегда были разных форм и размеров, но каждое десятилетие претендует на известность.За последние 100 с лишним лет внешний вид и архитектурный дизайн американских домов изменились вместе с американской историей. От ар-деко до особняков McMansions — вот самые популярные дизайны домов за десятилетия.

1900-е годы — Колониальное возрождение

Традиционный стиль начала 20 века, колониальный стиль был выражением американского патриотизма и возвращением к классической архитектуре. Колониальное возрождение можно интерпретировать в нескольких подстилях, таких как голландский колониальный, французский колониальный, гарнизонный или испанский колониальный.

Colonial Revivals обычно имеют симметричную прямоугольную форму и построены в два или три этажа. Кирпичная или деревянная облицовка дома придает ему простую детализацию. Большинство из них имеют двускатные крыши и большие, многослойные, двойные окна со ставнями — и, конечно же, это не колониальный дом без слуховых окон! Обшитые панелями двери включают в себя боковые фонари и прямоугольные фрамуги наверху.

1910-е годы — Prairie School

Наиболее распространенный в штатах Среднего Запада, дизайн Прерийской школы символизирует и связан с широкими безлесными просторами прерий коренных жителей Америки.На него повлияло движение искусств и ремесел, а также недавно открытая концепция, согласно которой свежий воздух полезен для здоровья.

Этот стиль отличается сильным использованием горизонтальных линий. Эти дома имеют плоскую или шатровую крышу с широкими свисающими карнизами, чтобы обеспечить спальные террасы из-за пользы для здоровья от свежего воздуха.

Ранние дома в прериях облицованы горизонтальной доской и обрешеткой или штукатуркой с деревянной отделкой. В домах, построенных в конце десятилетия, используется бетонный блок.Большинство из них имеют окна верхнего этажа, которые представляют собой большое окно или серию маленьких окон вдоль верхней части стены дома, обычно прямо на линии крыши или рядом с ней.

1920-е годы — California Bungalow

California Bungalow — это полностью американский жилой дом, уходящий корнями в Индию. Эти дома спроектированы вокруг идеи объединения столовой, спален, ванных комнат и кухни вокруг одной центральной жилой зоны, что устраняет необходимость в коридорах.

Обычно бунгало в Калифорнии имеют от одного до полутора этажей и чаще всего сделаны из деревянной черепицы, горизонтального сайдинга или штукатурки снаружи. Когда дизайн расширился до более холодных городов, строители начали использовать кирпич. Низкие, покатые крыши бывают либо остроконечные (передние или боковые), либо шатровые с широкими свесами.

Бунгало обычно имеют слуховое окно или вентиляционное отверстие на чердаке, которое выглядит так, как будто оно расположено над центральной частью дома. Окна и двери состоят из длинных вертикальных стекол с окнами, иногда расположенными в створках.

1930-е годы — Ар-деко

1930-е — это геометрические узоры и яркие цвета. Ар-деко возник под разными влияниями: Голливуд 1930-х годов, тропические тона Майами-Бич и Древний Египет. Классический стиль ар-деко имеет прямоугольные блочные формы, которые часто выстраиваются в геометрические узоры, а затем разбиваются на изогнутые элементы.

Стены в стиле ар-деко состоят из таких материалов, как лепнина, бетон, гладкий камень и терракота.Иногда в смесь добавляют алюминий и сталь, а также стеклянные блоки и декоративное непрозрачное листовое стекло. Крыши плоские со шпилями, парапетами или башнями, чтобы подчеркнуть вход.

Для улучшения дизайна можно добавить декоративный дымоход. Окна выглядят как перфорированные отверстия, квадратные или круглые, но всегда с повторяющимся геометрическим узором. Все остальные внешние улучшения — от зигзагов до мотивов восхода солнца.

1940-е годы — минимальный традиционный

Многие семьи, выздоравливающие после Великой депрессии и готовящиеся к Второй мировой войне, предпочли жить в этих небольших традиционных домах.Их строили в больших количествах по всей территории Соединенных Штатов из-за их дешевизны.

Минималистичные традиционные дома мало украшены; все в них должно быть простым. Снаружи дома имеют низкие и среднескатные крыши с минимальными карнизами и свесами.

Боковая часть двускатная и часто имеет один обращенный к фасаду поперечный фронтон, где находится вход через входную дверь. В минималистичных традиционных домах используется дерево, кирпич или смесь материалов для наружной облицовки.Эти дома обычно имеют простые окна и ставни, а иногда и небольшое мансардное окно.

1950-е годы — ранчо

Дома в стиле ранчо шли рука об руку с расширением пригородов в США. К 1950-м годам на их долю приходилось девять из десяти построенных новых домов. Позже, в 1950-х годах, появилось многоуровневое ранчо, но одноэтажный классический стиль ранчо оставался самым популярным.

Эти дома имеют длинные, невысокие крыши, которые могут быть либо двускатными, либо двускатными, либо двускатными.Окна, украшенные нефункциональными ставнями, бывают большие, распашные, раздвижные или картинные.

Входные двери с окнами приобрели популярность в доме на ранчо, наряду с раздвижными стеклянными дверями, ведущими во внутренние дворики и задние дворы. Экстерьер выполнен из различных материалов, как правило, из лепнины, кирпича, дерева или камня.

1960-е — модерн середины века

Американские идеалы начали меняться в 1960-х годах, когда простота и скромность вылетели в окно.Стиль и дизайн были в моде, и чем больше, тем лучше. Ранчо было модернизировано, чтобы стать больше или превратиться в двухуровневые дома, а гаражи с двумя или тремя отсеками стали обычным явлением.

Линии крыши идиосинкразии: плоские, наклонные или в форме бабочки. Наружные стены отделаны двухцветным деревом, узорчатым кирпичом или декоративными бетонными блоками.

Также в качестве декоративных элементов можно найти стальные и фанерные балки. Окна большие, и их часто используют на дверях, поскольку раздвижные двери продолжают набирать популярность.И окна, и двери не имеют моделирования и отделки.

1970-е — Постмодерн (Pomo)

Хотя постмодернистские дома основывались на идее «все идет», они были построены с юмором, двусмысленностью и противоречием. Дома Pomo сочетают в себе традиционный, современный и новаторский стили.

Крыши скорее скатные, чем плоские, а первый этаж закрыт, с меньшим количеством окон вместо больших стеклянных оконных стен.Двери часто видны со стеклянным окном наверху и расположенным в центре, чтобы создать видимость симметрии.

Но, поскольку окна размещены исходя из внутренней функции, а не внешнего стиля, они не выглядят симметрично. Самым культовым домом, породившим постмодернизм, был дом Ванны Вентури, изображенный на фото выше.

80-е годы — неоколониальный

Неоколониальный стиль объединяет атрибуты федеральных и колониальных домов в современные постройки.Они отражают дома в георгианском, южном и колониальном стиле Новой Англии.

В этих домах часто встречаются остроконечные крыши и пары двойных окон с декоративными ставнями.

Наружные поверхности сделаны из кирпича или искусственного кирпича или дерева из винилового сайдинга. В большинстве домов есть мансардные окна в каждой спальне на втором этаже. Двери обшиты панелями, а входная дверь освещена имитацией традиционных светильников.

1990-е годы — Millennium McMansion

Владение McMansion было высшим признаком богатства в 1990-х годах.Чем больше у вас дом, тем лучше. Эти дома большие и негабаритные по сравнению с земельным участком, на котором они построены, обычно в пригороде.

Окна бывают разных форм и размеров, что придает дому асимметричный вид. Окна парадного входа над входной дверью больше, чем двойные обшитые панелями двери, которые использовались для входа в McMansions.

В экстерьере много винила и искусственного камня для сайдинга. Эти дома сочетают в себе несколько стилей крыш, иногда включая шатровую, пирамидальную, фронтальную, навесную и шатровую.

2000-е — Неоэклектика

Дома в стиле неоэклектики, похожие на неоколониальные, сочетают в себе несколько различных влияний прошлого. Они часто смешивают внешний вид Кейп-Код, Тюдоров и Французской провинции, хотя это может варьироваться в зависимости от географического положения. В Калифорнии, например, принято сочетать дома в испанском колониальном и средиземноморском стилях.

Материалы, использованные для создания домов в неоэклектике, имитируют особняк Макмансиона. В эту эпоху популярность винилового сайдинга продолжала расти, поскольку его производство в массовых количествах недорого.

Камень и кирпич иногда используются, иногда для создания акцентной стены на экстерьере дома. Колонны и кронштейны под карнизами служат исключительно декоративными элементами. Входные двери обычно включают в себя окна какого-либо типа.

В конце концов, используемые материалы, такие как сайдинг, двери и окна, остаются на усмотрение домовладельца. В 2000-х годах, до краха рынка, очень популярным стало строительство домов в пригородах. Домовладельцы могли сочетать французские атрибуты с дизайном Кейп-Код.

2010-е — Крошечный дом

Движение Tiny Home быстро распространилось по Соединенным Штатам, вызвав появление нескольких телешоу, таких как Tiny House , Big Living, и Tiny House Hunters . Типичный американский дом составляет около 2600 квадратных футов, в то время как большинство крошечных домов имеют площадь менее 400 квадратных футов.

Дерево и винил остаются излюбленными вариантами сайдинга для крохотных домов, хотя иногда в него добавляют металл.Вес играет большую роль в используемых материалах, поэтому штукатурка, цемент и кирпич не подходят.

Поскольку эти дома маленькие, важно иметь много окон, которые пропускают естественный свет и заставляют их чувствовать себя больше. Популярны закаленные окна с двойным остеклением, а крыши могут быть плоскими или двускатными в зависимости от выбора владельца. Подобно неоэклектическим домам, большинство крошечных домов строятся специально для владельца, который решает, какие материалы использовать.

Создайте дом своей мечты с помощью продуктов Long Home

Неважно, какой архитектурный стиль и какой бы стиль вы ни выбрали, Long Home Products поможет создать дом вашей мечты.Выбирайте из лучших дверей, кровли, сайдинга и окон в отрасли! Свяжитесь с Long Home Products по телефону 844-602-LONG или посетите нас в Интернете, чтобы запросить смету.

Расчет чертежей стропильной системы многоскатной крыши. Многоскатная крыша (стропильная система) — строим сами

Среди различных кровельных конструкций наиболее сложной и привлекательной является многоскатная. Особенность его конструкции заключается в большом количестве сложных элементов.К ним относятся фронтоны, щипцы, впадины и ребра. В этой статье мы расскажем, как построить многоскатную крышу своими руками, покажем чертежи и схемы, фото и видео материалы.

Чаще всего многоскатную крышу изготавливают в нескольких корпусах:

• изначально;
• в процессе расширения помещения;
• для монтажа бокового освещения на чердаке;
• в зданиях со сложной планировкой и множеством помещений.

Особенности

Простой вариант двускатной крыши — двускатная крыша без фронтонов.В такой конструкции верхний треугольный участок стены называется фронтоном. В процессе строительства многоскатной крыши нет простых шагов; все действия, начиная с расчетов, требуют знаний и навыков. Устройство кровли позволяет разместить под ней жилое пространство. Несмотря на сложности, домовладельцы берутся за самостоятельную сборку, что позволяет сэкономить значительную сумму денег. Многоскатная крыша потребует колоссальных физических и финансовых затрат, но порадует создателей архитектурной красотой постройки.

Конструктивные достоинства:

• благодаря уравновешенной стропильной системе кровля легко выдерживает высокие нагрузки;
• крыша имеет оригинальный и привлекательный вид;
• конструкция надежная и долговечная;
• свободного места появляется под дополнительную комнату или чердак;

Снежный покров

• не задерживается на крутых склонах.

Недостатки:

• сложная конструкция, требующая грамотных расчетов и монтажа;
• большое количество отходов, возникающих при резке кровельного материала, особенно металлочерепицы;
• высокая нагрузка на долину из-за снега;
• Необходимость качественной гидроизоляции внутренних швов.

Обозначения основных элементов конструкции

Ендова — место внутреннего соединения откосов, они являются одним из ключевых узлов. Им приходится выдерживать значительную нагрузку от скопления снега, поэтому поддержка обеспечивается снизу системой опор и подкосов. Гидроизоляция агрегата имеет большое значение, вся вода, стекающая по кровле, проходит по долинам. Любая ошибка конструкции приведет к утечке.

Ребра — представляют собой внешний угол соединяемых откосов.Одним из самых сложных мест при возведении многоскатной крыши считается пересечение коньковой балки, к которой примыкает долина. Конек — это один из краев крыши.

Тонг — участок стены, ограниченный откосами, получается треугольником и не отделен от стены карнизом.

Мауэрлат — несущее основание всей кровли, распределяющее нагрузку на стены и фундамент.

Стропила — слоистые, навесные и диагональные.

Обрешетка — деревянный каркас, необходимый для крепления рубероида и утеплителя.

Установка стропильного каркаса

Основа многоскатной крыши — мауэрлат. Базовый элемент подвергается большой нагрузке, поэтому для него используется брус сечением 150 × 150 мм. Крепится к стенам здания анкерами, закладываемыми в процессе строительства дома.Стропила опираются на мауэрлат. Стропила могут быть многослойными и подвесными. Их выбор определяется конструктивными особенностями.

В случае вальмовой и полувальмовой кровли диагональные стропильные ноги устанавливают на стыке скатов. На эти элементы приходится основная нагрузка, поэтому они требуют усиления людьми. Такие стропила можно сделать двойными, соединенными из двух досок 150 × 50 мм. Стропильные ноги, усиленные подкосами и перекладинами, образуют фермы. Чтобы обеспечить привлекательный вид многоскатной крыши и необходимую жесткость конструкции, все детали фермы изготавливаются по шаблонам.Начинающие строители могут собирать фермы не в разрезе, а скрепляя их накладными металлическими элементами.

Крепление стропил к мауэрлату производится распиловкой, установкой кронштейнов или уголков. В верхней части стропила соединяются коньковой балкой. При установке стропильной системы в доме большой площади потолочные балки используются в качестве затяжек. Усилить конструкцию позволяет грядка — турник, уложенный ровно посередине между двумя стенами и соединенный с мауэрлатом.Дополнительные скамейки можно разместить под наклонными ножками и ендовой.

После установки стропил на них набивают обрешетку, на стыках откосов, где устраиваются ендовы, она сплошная. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя для обеспечения надежности конструкции. На доски укладывается гидроизоляция и монтируется нижняя планка. Если долина состоит из нескольких частей, они крепятся снизу, верхняя часть перекрывает край нижнего элемента.Стык нижней планки и кровельного покрытия утеплен. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Устройство обшивки, изоляция и установка крыши

Последний элемент стропильной системы — обрешетка. Набивается на стропила со ступенькой в ​​зависимости от выбора кровли. Для мягкой кровли она сплошная, для металлочерепицы — с шагом 25-30 см. На обрешетку горизонтально укладывается лист гидроизоляции, перекрытие полос 10 см.Если предусмотрен утеплитель, то материал кладут под гидроизоляцию. При утеплении конструкции нельзя забывать о вентиляционных отверстиях. Для многоскатной крыши рекомендуется легкое покрытие, чтобы не создавать дополнительную нагрузку на стропила, например, при.

Существует множество вариантов, как сделать многоскатную крышу, они отличаются сложностью конструкции и внешним видом. Этот вид кровли наиболее естественно смотрится на квадратных и прямоугольных домах.

Видео

Посмотрите видео, в котором подробно рассказывается о том, что вам нужно знать, чтобы правильно спроектировать стропильную систему крыши:

Фото

Схемы

В нашей стране особой популярностью пользуется многоскатная кровля при всей сложности расчета и монтажа.Его сложный, геометрически совершенный вид вызывает стойкие ассоциации с деревянной архитектурой: высокие башни, украшенные резьбой, наличники и ставни. Хотя простые формы крыши дешевле и удобнее в использовании, грамотно спроектированная многоскатная крыша открывает широкие возможности для оригинальных архитектурных решений и использования внутреннего пространства.

Плюсы и минусы многоскатной крыши

Преимущества односкатной кровли многочисленны и очевидны:

• возможность рационального использования внутреннего объема;
• перекрытия комплексных зданий;
• привлекательный внешний вид;
• разнообразие архитектурных решений;
• большой угол наклона позволяет эффективно отводить воду;
• толстый слой снега не накапливается;
• одинаково хорошо подходят для домов из камня и дерева.

Многоскатная крыша предлагает самые разные варианты

В то же время сложность конструкции определяет ее недостатки:

• необходимость грамотного проектирования, большая чувствительность к правильному монтажу;
• не каждый вид кровли подходит;
• высокая материалоемкость из-за большой площади откосов;
• необходимость разветвленной системы водоотведения;
• высокая стоимость за счет использования множества дополнительных элементов.

Особенности конструкции и устройства многоскатной крыши

Фронтон — архитектурный термин, обозначающий верхнюю часть здания, ограниченную двумя скатами. Самый простой вариант двускатной крыши — двускатная. Более сложные формы многоскатных конструкций образуются в результате пересечения пандусов.

Несущими элементами скатной кровли являются стропила, которые переносят вес и эксплуатационные нагрузки на стены здания.

Двускатная крыша

Исторически скатная крыша является наиболее популярной отделочной конструкцией индивидуальных жилых домов.Его преимущества:

• значительный угол наклона, позволяющий организовать эффективный отвод воды;
• простота монтажа, рациональная схема распределения нагрузки;
• разработанные схемы узлов соединительных элементов;
• простота обслуживания за счет оптимальной конструкции;
• срок службы ограничен только прочностью кровли;
• простота ремонта и реконструкции;
• Значительный внутренний объем позволяет устраивать чердаки и эксплуатируемые чердачные помещения;
• Наивысшая эффективность вентиляции через торцевые стены.

Применение двускатной крыши позволяет устраивать террасы и балконы в торцах здания, а также предусматривать значительные свесы для защиты стен здания от атмосферных осадков

Опорный каркас двускатной крыши может быть выполнен с использованием двух типов несущих элементов: стропил и ферм. Первый вариант более распространен, второй применяется при больших площадях основания крыши, значительных пролетах и ​​эксплуатационных нагрузках.

Стропила могут быть сконструированы:

1. Подвесные.Это означает, что в точке соединения они не поддерживаются, что передает нагрузку на несущие конструкции здания.
2. Принудительный. Такие стропила имеют дополнительную опору в виде балки, которая, в свою очередь, устанавливается на вертикальные столбы.

Для того, чтобы стропильная система правильно воспринимала горизонтальные рапирные нагрузки, подвесные стропила соединяют стяжкой или ригелем, а слоистые — бороздой

Стропильные системы кровли более надежны, рассчитаны на тяжелые кровли и значительную снеговые нагрузки.Подвесные стропила используются для организации чердачного помещения или эксплуатируемого чердака.

Виды ферм двускатной крыши

Ферма (от лат. Firmus — прочный) — строительная конструкция, позволяющая за счет использования прямых элементов, соединенных шарнирными узлами, исключить изгибающие нагрузки.

Устройство ферм снижает вес несущего каркаса крыши, увеличивает допустимые пролеты, снижает расход материалов. Кроме того, стропильные фермы можно собирать на земле, а затем поднимать наверх, что повышает точность сборки и упрощает установку.

Фермы используются для перекрытия большого пролета без опоры.

Готовые к установке стропильные фермы можно заказать на заводе, чтобы гарантировать качество изготовления и стабильность геометрии. Конструкции из высококачественной древесины можно успешно использовать для построек без верхнего перекрытия, утепляя только верхнюю плоскость кровли, поскольку открытые элементы стропильных ферм очень декоративны и популярны в стилях лофт или рустик.

Для организации дополнительного этажа во внутреннем объеме кровли — мансарды нужно использовать фермы с прямыми видами решетки, оставляя щель посередине конструкции.Угол наклона такой кровли необходимо соответственно увеличить.

Для устройства мансардного этажа используются специальные чердачные типы ферм.

Одной из самых распространенных форм многоскатной крыши является шатровая крыша.

Четыре ската разнообразят архитектурный дизайн зданий и увеличивают площадь крыши

Этот вариант образуется пересечением двух двускатных крыш. Пространственное расположение такой конструкции включает ендовы (ендовы) — внутренний угол.

Именно этот элемент стропильной системы является причиной технологической сложности многоскатной крыши, усложняет расчет и монтаж кровельных деталей. Обеспечивая основной водоотвод с поверхности кровли, енду необходимо выполнять на высоком уровне, поскольку ошибки при строительстве могут привести к протечкам и нарушениям целостности покрытия.

Простые типы стропильных систем двускатной крыши могут быть реализованы практически без дополнительных металлических деталей.

Особым случаем шатровой крыши является вариант со световыми люками. В этом случае постройка может быть квадратной или прямоугольной в плане, меняется только форма крыши.

Слуховые окна помогают более рационально организовать чердачное пространство или улучшить освещение и вентиляцию чердака

Другие типы многоскатных крыш

Кроме простейших симметричных вариантов, многоскатные крыши позволяют комбинировать типы, например: Например, чтобы использовать концы бедра и бедра, чтобы сформировать различные типы пересечений откосов, каждое из которых может включать слуховые окна.

Нестандартная конструкция мансардных окон и изменение угла наклона откосов образуют оригинальные архитектурные формы

Особенно часто различные комбинации вальмовой многоскатной крыши используются для одноэтажных домов большой площади, так как рациональная организация пространства требует сложной угловой планировки, а водоотвод с протяженной кровли проще организовать с помощью желобов.

Угловая планировка одноэтажного дома может быть основанием для использования многоскатной вальмовой крыши с слуховыми окнами

Здания, имеющие форму буквы П, Г или Т в плане, можно проектировать только с использованием многоскатная крыша.Вальмовые откосы — популярное решение, так как они избавляют от фронтонов.

Вальмовая многоскатная крыша применяется для зданий сложной формы с неэксплуатируемым чердаком.

Для деревянных многоэтажных домов часто используются многоскатные мансардные крыши сложной формы с мансардными окнами.

Многоскатные крыши с большим углом наклона позволяют расположить внутри кровельного пространства несколько уровней чердака

Стропильная система многоскатной крыши

Основной особенностью стропильной конструкции многоскатной кровли является наличие внутренние края пересечения откосов, впадин.В зависимости от угла примыкания откосов друг к другу проектируются узлы для соединения элементов стропильной конструкции.

Стропильные системы симметричных многоскатных крыш легче изготовить с помощью многослойных стропил

Устройство ендовы и примыкание к ней стропил не очень сложны при условии использования современных деревообрабатывающих инструментов и предварительного расчета крыша.

Видео: монтаж стропильной конструкции с ендовой

Стыки двух частей кровли в простейшем случае можно осуществить только деревянными элементами и точной регулировкой углов.

В стропильной системе многоскатной крыши для формирования внутреннего угла примыкания откосов используются стропила ендовы и укороченные стропильные балки.

Для более сложных вариантов кровли, покрывающих большие площади и несущих значительные эксплуатационные нагрузки, используются металлические уголки и пластины. В обязательном порядке необходимо провести расчеты несущей способности таких конструкций и разработать детальные планы расположения стропил, прогонов и других несущих элементов.

Грамотно выполненный проект многоскатной крыши — гарантия прочности конструкции и длительного срока службы

Выбор кровельного покрытия для многоскатной крыши

Поскольку конструкция многоскатной крыши имеет внутренние ребра, многочисленные примыкания и пересечения скатов друг с другом, кровельное покрытие должно отвечать следующим требованиям:

• легко монтировать и обрабатывать, без проблем резать под произвольными углами;
• комплектоваться большим количеством дополнительных элементов;
• позволяют устроить сложную водоотводную систему;
• предназначены для установки на крышах с большим углом наклона.

Правильная конструкция крыши требует использования множества дополнительных элементов.

Исходя из этих критериев, можно сделать вывод, что шифер, ондулин, профнастил малопригодны в качестве покрытия для многоскатных крыш. Размеры обычных листов шифера — 0,98х1,5 и 1,13х1,5 м, ондулина — 0,95х2 м, профнастила 1,15х6 м. Их преимущество — значительная площадь покрытия, которая наиболее проявляется в кровле с небольшим уклоном и простая геометрия … В случае сложной конструкции с пересечением откосов возникает необходимость в обрезке, и здесь преимущества превращаются в недостаток: много отходов, а подгонка усложняется.А также эти кровельные материалы отличаются большой высотой профиля и повышенным значением перекрытия листов, что в некоторых случаях делает невозможным правильную установку дополнительных элементов и водостоков.

Исключение составляет простая двускатная крыша, не имеющая внутренних углов и слуховых окон. Из дополнительных элементов понадобится только конек, вентиляционная рама и желоб. Обрезка в этом случае будет минимальной, расход материала не увеличится.

В случае сложной многоскатной кровли предпочтение следует отдавать штучным материалам: керамической, цементно-песчаной и шиферной черепице.Небольшой размер позволяет эффективно заполнять самые сложные формы с минимальными отходами обрезки. Большое количество дополнительных элементов дает возможность выполнять примыкания и пересечения элементов кровли с надежной гидроизоляцией и водоотведением.

Керамическая черепица позволяет устроить кровлю максимально качественно и технологично для сложных вариантов многоскатных крыш

Металлочерепица и мягкая битумная черепица также могут считаться кровельными материалами при соблюдении всех технологических нюансов.Для металлочерепицы решающее значение имеет правильное выполнение сборки ендовы. Для этого необходимо:

• усиление обрешетки в месте установки ендовы, оптимально сделать ее сплошной;
• Применение нескольких слоев гидроизоляции поверх обрешетки;
• установка внутренней части ендовы;
• герметизация стыков рубероида силиконом;
• Монтаж внешней части ендовы.

Битумная мягкая черепица требует сплошной обшивки листовым материалом по всей площади крыши и подкровельной вентиляции.Во внутренних углах требуется дополнительная гидроизоляция — ковровое покрытие ендовы.

Особенности кровли кровельных материалов

Сложность геометрии многоскатных крыш требует тщательной подгонки и подрезки кровельного материала и дополнительных элементов для точного соединения их между собой. Однако при наличии подробного проекта можно собрать кровлю своими руками. Безусловно, эта работа требует точности, аккуратности и соблюдения рекомендованной производителем технологии монтажа.

Металлочерепица крепится с помощью специальных саморезов с покрытием для защиты от коррозии. Количество основного материала и дополнительных элементов проще рассчитать в специализированной программе, так как сложная геометрия кровли требует многочисленных подрезок.

При раскладке листов металла на откосах сложной формы образуется значительное количество отходов из-за обрезки

Особое внимание следует уделять правильной установке элементов ендовы, гребня и точек примыкания к вертикальным конструкциям, так как надежность от этого зависит гидроизоляция кровли.

Видео: устройство ендовы как части металлической кровли

Для домов более двух этажей, особенно со сложной геометрией кровли, крайне желательно установить водосточную систему с крыши.

Штучные керамические, цементно-песчаные и полимерные покрытия изначально предназначались для установки на крышах сложной геометрии. Они удобны в использовании благодаря небольшому размеру. Единственный их недостаток — довольно большой вес. Поэтому обшивку крыши необходимо армировать, а при непосредственном монтаже необходимо равномерно распределить подготовленную черепицу по всей поверхности ската, чтобы не перегружать конструкцию.

При укладке керамической черепицы важно рассчитать необходимое количество материала и подготовить его к укладке, равномерно распределив по поверхности крыши

Мягкую битумную черепицу проще всего укладывать на сложные кровли из-за их небольшого веса, гибкости и простота обработки. Однако требует обязательной подготовки кровли: устройство прочного основания из OSB или влагостойкой фанеры, установка подкладочного гидроизоляционного ковра, дополнительно армированного в местах изгиба скатов (коньков и ендов).

Необходимо оборудовать прочное основание под мягкую плитку.

Варианты и способы отделки многоскатной крыши изнутри

В зависимости от того, как вы планируете использовать подкровельное пространство, выбирается способ отделки.

Если чердак неэксплуатируемый или технический, достаточно просто обшить его строительной плитой OSB по нижней поверхности стропил.

Крыша жилища должна быть утеплена. Для этого утеплитель монтируется между стропилами с помощью встречной балки, которая устанавливается перпендикулярно стропилам.Иногда его устанавливают параллельно, со смещением в стропильный зазор. Со стороны помещения утеплитель закрывается пароизоляционной мембраной. И только после этого можно будет монтировать фасадную отделку. Выбранный материал может быть прикреплен к ответной балке или может быть использован дополнительный рельс или металлический профиль.

Укладка финишного покрытия на рейку позволяет предусмотреть дополнительный вентиляционный зазор для лучшей вентиляции утеплителя

Для чердаков или одноэтажных домов без мансарды в стиле лофт можно использовать частично открытую снизу стропильную систему. использоваться.

В этом случае крышу утепляют и зашивают, а выступающие в помещение части деревянных ферм покрывают декоративной пропиткой или краской.

Деревянные фермы можно использовать в интерьере как самостоятельный декоративный элемент.

Популярный вид отделки — обшивка деревом — вагонка, строганая доска. Используется в деревенских и деревенских интерьерах. На контробрешетки по стропилам нашиваются деревянные отделочные материалы, что позволяет хорошо вентилировать все части конструкции крыши. T Облицовка дополнительно увеличивает жесткость конструкции и улучшает ее теплоизоляционные свойства.

Деревянная облицовка подчеркивает сложные ломаные линии крыши

Наконец, чердак можно обшить магнезитовой доской или гипсокартоном, а затем покрасить в любой цвет. Для этого через стропила после установки утеплителя и пароизоляции нашиваются металлические профили, на которые накручивается выбранный листовой материал.

Однотонная краска в светлых тонах визуально расширяет чердачное пространство

Варианты проектов домов с многоскатной крышей

Так как существует огромное количество вариантов сочетания типов крыш в составе многоскатной крыши, а фантазия архитектора ограничена только технологическими тонкостями выбранного кровельного материала и финансовыми возможностями заказчика, строительные проекты разнообразны и многочисленны.

Фотогалерея: проекты зданий с многоскатной крышей

Для одноэтажных домов с Г-образной планировкой часто выбирают простой вариант четырехскатной кровли.
Вальмовая многоскатная крыша может быть использована для дома с пристройкой, в котором расположен гараж или мастерская.
Большой угол наклона двускатной крыши позволяет спроектировать мансардный этаж.
В архитектурных решениях загородных коттеджей. , можно использовать многоскатную крышу с частичным нависанием скатов друг над другом
Количество пересечений скатов ограничивается только фантазией архитектора

Лучше понять, какие архитектурные возможности у многоскатной кровли предусматривает, строительные проекты позволяют.Например, используя четырехскатную крышу, можно устроить второй свет в гостиной одноэтажного дома.

Гостиная в этом доме с большой высотой потолка и площадью остекления

Здание крестообразное в плане, крытые веранды расположены по коротким сторонам, а центральное пересечение откосов делает гостиную вдвое выше, чем остальное помещение и добавляет света. Приватная и общественная зоны рационально разделены. Вторую часть одноэтажного дома занимает гараж с техническими помещениями.

Оригинальное архитектурное решение разнообразит объемную планировку одноэтажного коттеджа

Для строительства мансардных помещений удобно использовать многоскатную крышу с большим углом наклона. Это дает возможность добиться экономии материалов за счет отсутствия мансардного этажа, а также создать привлекательный внешний вид здания.

Высокая многоскатная крыша гармонично смотрится на небольших Т-образных домах.

Первый этаж больше мансарды и представляет собой общественную зону: гостиная, столовая, кухня и только одна спальня.В гостиной есть второй свет.

В планировке первого этажа рационально использована небольшая площадь дома

На мансардном этаже две небольшие спальни и еще одна ванная комната. Пространство под откосами используется для больших встроенных шкафов.

Часть мансардного этажа занимает второй свет гостиной

Многоскатная крыша — отличный вариант для частного застройщика. Он позволяет рационально использовать внутренний объем и имеет множество вариантов оформления.При правильном монтаже каркаса и кровли такая крыша прослужит долгие годы. В то же время его привлекательный внешний вид как снаружи, так и внутри позволяет создавать экстерьеры и интерьеры зданий с высокими декоративными и эксплуатационными характеристиками.

В этой статье мы поговорим о том, что такое многоскатная крыша. Многоскатная крыша над квадратным домом имеет большое количество впадин, ребер, фронтонов, фронтонов. Фронтон — это верхняя часть стены здания, которая ограничена двумя скатами крыши и не отделена карнизом внизу.Когда верхняя часть стены отделена от нижней карнизом, то это уже фронтон. Двускатная крыша состоит из двух плоскостей, которые опираются на стены и ограничены на концах фронтонами или щипцами.

Многоскатные крыши устраивают на домах сложной планировки с боковым освещением чердаков, примыканий, фронтонов над входами.

При возведении такой кровли должны присутствовать такие элементы, как ендовы. Также нужно знать, что у постройки с такой крышей обязательно должен быть вентилируемый чердак, который будет полностью изолирован от всех теплых помещений.

Многоскатная кровля требует большого расхода кровельных материалов, а после ее возведения остается много материальных отходов.

Многоскатная крыша характерна для зданий со сложной планировкой.

Этот тип, как, образуется за счет установки нескольких откосов. Это довольно сложная конструкция, основным недостатком которой является сложность реализации.

При строительстве этой крыши пересечения скатов образуют внутренние углы (впадины).По ним стекает большое количество воды и поэтому гидроизоляции таких уголков следует уделить пристальное внимание.

Кроме того, в долинах может скапливаться большое количество снега, а это значительно увеличивает нагрузку на крышу. Главное достоинство многоскатной крыши — ее выразительный внешний вид, а также перекрытие нескольких комнат одноуровневой крышей.

Двускатная крыша

Двускатная крыша — это самая тяжелая кровля в конструкции крыш, так как конструкция содержит множество впадин, пазов, ребер.Применяется в основном в конструкциях с многоугольной конструкцией зданий, сложной архитектурой.

Часто применяется при строительстве частных домов. Шпиль носит художественный характер, такие элементы устанавливаются на купольных крышах и башнях.

Эти крыши не несут никакого полезного значения, но они вносят значительный вклад в создание архитектурного стиля строительства. В индивидуальном строительстве двускатная крыша представляет собой комплекс нескольких форм, порой настолько замысловатых, что их даже сложно распознать.

Сегодня популярны двухуровневые покрытия и полувальмовые кровли.

Самая простая конструкция — это пересечение двух скатных крыш под углом 90º.

Стропильная система многоскатной кровли состоит из стропил, мауэрлата, прогонов (балок). Такой элемент, как мауэрлат, перераспределяет нагрузки с крыши на стены дома через стропильные ноги и таким образом соединяется со стенами.

Изготовлен из дерева 150х100 мм и 150х150 мм.А также для этого используются бруски, имеющие длину 1,5 метра. Стропила для такой кровли собирают из сухих сосновых досок, которые имеют сечение 150х50 мм.

Бывают навесные и многослойные стропила — это зависит от наличия или отсутствия дополнительных опор, а также от конструкции многоскатной крыши. Оба типа стропил можно использовать в конструкции крыши одновременно.

В местах сочленения двускатных крыш устанавливают косые или диагональные стропильные ноги, на которые будут опираться стропильные ноги (укороченные стропильные ноги).В связи с тем, что на диагональные стропила действует очень большая нагрузка, их необходимо усилить — сплотить на две доски.

В верхней части стропила соединяются коньковым прогоном из досок или бруса, соединенных между собой. При необходимости устанавливаются дополнительные промежуточные прогоны.

Совет! После установки стропильной системы уложите гидроизоляционную пленку полосами перпендикулярно направлению уклона, с нахлестом не менее 15 см, а также с обязательной проклейкой стыков соединительными лентами.Пристальное внимание стоит уделить местам, где расположены долины, так как через них будут протекать большие потоки воды.

На стропила пришивают бруски контррешетки после укладки гидроизоляционного слоя. В основном для выполнения таких работ используют бруски сечением 50х50 мм или доски 32х100 мм. Обрешетка должна выполняться в соответствии с инструкцией к выбранному кровельному покрытию.

Конструкция многоскатной крыши

Двускатные крыши

Многие владельцы частных домов хотят знать, как сделать многоскатную крышу.

Этот тип кровли представляет собой довольно сложную конструкцию, и при такой конструкции несколько фрагментов здания могут представлять собой двускатные вариации, которые затем объединяются в единый комплекс, создавая удивительное впечатление.

Строительство четырехскатной крыши своими руками состоит из следующих этапов:

• необходимо снять правильные габариты дома;
• рассчитать сечение и длину стропил;
• правильно расположить упоры, коньки, впадины;
• то следует установить мауэрлат, который должен проходить по периметру стены и служить надежным «фундаментом» кровли;
• то необходимо установить стропила, которые крепят к мауэрлату с помощью пил или гвоздей;
• затем монтируется обрешетка, гидроизоляция, собственно кровля, а также паро- и теплоизоляция.

Конструкция многоскатной крыши представляет собой скатную крышу с наклонными поверхностями к наружным стенам и в то же время обеспечивает естественный отвод талой и дождевой воды.

Выбор уклона напрямую зависит от климатических условий региона, кровельного материала и архитектурных требований. На некоторых участках угол наклона составляет 90º.

Основные элементы кровли

Конструктивная схема четырехскатной крыши состоит из следующих элементов:

1. наклонные плоскости — откосы;
2. стропил;
3. обрешетка;
4. мауэрлат;
5. горизонтальные и наклонные ребра;

Коньки

6. ;
7. концы;
8. пазов;
9. свесов;
10. водостоков.

Устройство многоскатной кровли — процесс довольно трудоемкий, так как при возведении такой конструкции на пересечении скатов следует устанавливать дополнительные диагональные стропила.

При этом образуются такие элементы, как канавки, которые еще называют «снежные мешки». И при установке кровли на эти элементы следует обратить особое внимание, так как при некачественном монтаже кровля в этих местах обязательно потечет.

Профили крыши

При сложной кровле необходимо устройство ендов, которые являются самым маленьким надежным местом для кровли, так как в этих местах скапливается снег и увеличивается нагрузка на стропильную систему.

Четырехскатная крыша представляет собой четырехскатную рамную конструкцию. Его еще называют бедром или бедром, а наклоны — бедрами.

Эти конструкции не требуют двускатных стен, но стропильная система сложнее фронтона. Иногда такую ​​крышу делают в виде полушата, и при этом боковые откосы как бы срезают часть шпица.

Следовательно, полубедра имеют меньшую длину вдоль линии наклона, чем основные наклоны.

Они могут располагаться в форме треугольника, в самом верху крыши, и образовывать фронтон в виде трапеции, либо трапециевидный анис — тогда наверху образуется треугольный фронтон, который лежит за пределами крыши. плоскость стены.

Эта конструкция используется для зданий многоугольной или квадратной формы. Крыша с такими скатами в виде равнобедренных треугольников сходится вершинами в одной точке.

Кровельные конструкции, которые используются в современном строительстве, различаются множеством типов. Среди них многоскатная крыша, чертеж которой вы увидите в содержании данной статьи, отличается особой сложностью исполнения и значительной стоимостью. Это ни в коем случае не помеха для тех, кто желает интересно и оригинально сделать завершающий акцент своей конструкции.План кровли такого типа сложен, но дает возможность сделать крышу дома по всем правилам строительной технологии.

Вальмовая двускатная крыша часто применяется в частном строительстве. Шпиль крыши придает дому характерный художественный вид. Практической пользы это не приносит, но зато делает значительную работу по созданию архитектурного облика здания.

Прежде чем подробно остановиться на проектировании и строительстве домов с многоскатной крышей, давайте разберемся в отличиях этой кровли от других типов кровельных конструкций.

Крыши данного типа устанавливают на дома квадратной или многоугольной формы в плане. Очень часто они имеют различные пристройки, различающиеся по высоте и имеющие на чердаке мансардные помещения, требующие особого бокового освещения. Причин возведения многоскатной крыши может быть довольно много, как и вариантов ее возведения.

К основным отличиям этой кровли можно отнести наличие таких многочисленных элементов, как впадины, нервюры, желоба, фронтоны, щипцы.

Самые простые варианты крыш домов, называемые двускатными, имеют дома с двускатной крышей, у которых на торцевых сторонах нет фронтонов. Боковые стены дома своей ровной поверхностью доходят до стыка со скатами крыши. Ключом называется верхняя треугольная часть стены, ограниченная двумя скатами крыши и при этом не отделенная снизу карнизом. В том случае, если эта часть стены отделена снизу карнизом, она получает название «фронтон».

Endova — это внутренний угол, образованный между двумя скатами крыши. В долинах зимой может быть самое большое скопление снега, а летом — грязи, мусора и пыли. По этой причине в местах долин постоянно течет вода, так как нарушается качество гидроизоляции.

Имея план кровли для многоскатной крыши и устраивая его самостоятельно, следует обратить особое внимание на места, где устанавливаются ендовы.

Ребра крыши образуются в результате соединения скатов крыши.Их отличие от долин в том, что они представляют собой не внутренний, а внешний угол. Ярким примером кромки крыши является конек или место соединения двух скатов четырехугольной крыши.

Также следует учесть, что дома с такой крышей необходимо оборудовать вентилируемым чердаком, который необходимо полностью изолировать от других теплых помещений.

Устройство многоскатной кровли связано со значительными финансовыми затратами, связанными с приобретением строительных материалов и оплатой труда мастеров, которые, имея чертеж кровли, способны возвести уникальный архитектурный шедевр.Причина в том, что из-за сложности геометрической формы кровельной конструкции расход материалов на устройство стропильной системы и самой кровли будет больше, чем при стандартной кровле. При укладке финишного покрытия появляется большой процент отходов рубероида, особенно при использовании металлочерепицы или металлических профилей.

Если говорить о стропильной системе , многоскатная кровля , составляющая основу конструкции кровли, то она отличается своей сложностью.Часто совмещают одновременно два вида стропил — навесные и слоистые. Поэтому конструкция кровли составлялась с учетом расчета стропильного сечения. Их расположение с определенным шагом и расположение дополнительных элементов жесткости требуют особой тщательности и точности исполнения.

Самый простой пример многоскатной крыши можно отнести к двум двускатным крышам, соединенным под прямым углом. Если посмотреть на это сооружение сверху, то оно по внешнему виду будет напоминать крестообразную фигуру.

Устройство стропильной системы

Стропильная система многоскатной кровли, как и кровель других типов, основана на мауэрлате . Эта жесткая связанная рама устанавливается поверх кирпичных или бетонных стен. Крепление ее к наружным стенам осуществляется с помощью металлических оцинкованных шпилек, которые устанавливаются в армированный пояс.

Поскольку крыши такой сложной геометрической формы представляют собой довольно сложную конструкцию, перед тем, как приступить к ее возведению, необходимо иметь план крыши с подробными чертежами.Для этого требуется:

• знать размер всех размеров дома;
• определить размер ската ската кровли с учетом климатических особенностей региона;
• знать, какой будет будущая стропильная система;
• рассчитать длину и размер сечения всех стропил;
• сделать разметку, где будут располагаться впадины, ребра и коньки;
• рассчитать расположение вертикальных стоек, затяжек, балок, упоров, подкосов и других элементов, которые предназначены для обеспечения жесткости всей стропильной конструкции;
• сделать чертежи, на которых можно увидеть стыки стропил с мауэрлатом и другими элементами, составляющими стропильную систему.

Технология кровельных систем

В частных домах варианты крыш домов могут содержать целый комплекс различных типов крыш, которые объединены под одной кровельной конструкцией. Естественно, что каждый, кто не является профессионалом в кровельных работах, может столкнуться с вопросом, как и где начать возведение этого сложного сооружения.

Крыши по своему назначению различаются. Они могут иметь разный вид и включать слуховые окна, для возведения которых потребуются не только дополнительные пандусы, но и лощины и стропила, нервюры и обрешетка, выполненные в минимальных размерах.

Возведение многоскатной крыши над квадратным домом начинается с устройства мауэрлата, который является основным элементом всей стропильной системы. Причем это не зависит от ее сложности и от того, какие виды кровли, кровли вы используете для своего дома. Ведь передача сил от стропил к несущим стенам дома осуществляется исключительно через такой элемент, как мауэрлат.

Чтобы не переживать, что стены могут со временем раздвинуться из-за этих усилий, мауэрлат прочно и очень надежно крепится к армированному поясу, который возводится при кладке несущих стен.Только после этого устанавливаются стропильные ноги.

Когда дом большой, возможна установка балок перекрытия, которые могут быть продольными или поперечными. Он часто берет на себя функцию затяжек.

Стропильные ноги, как правило, имеют нормальный вид. В том случае, когда крыша имеет вальмовый или полувальмовый тип, стропильные ноги можно сделать диагональными (косыми).

В этом положении необходимо усилить косые или диагональные стропила, установив стропила. Конструкция кровли допускает, что стропила в этом случае могут быть двойными или сдвоенными.

Стропила крепятся к мауэрлату таким образом, что делаются специальные опилки, используются металлические кронштейны, плиты и уголки. Крепление выбирается в зависимости от того, какой тип стропил будет выбран в том или ином случае.

Соединение стропил производится в верхней точке кровли в районе конька, выполненного из бруса или образованного двумя верхними досками обшивки.

На стропилах сделана пароизоляция, обрешетка и контр-обрешетка.Какая будет обрешетка и с каким шагом она будет монтироваться, зависит от материала финишного покрытия.

На мягких поверхностях следует использовать сплошной настил. При обшивке из профилированного металла обрешетка должна быть разреженной.

Материалом стропильной системы служит хвойное дерево (ель, сосна). Древесина на момент начала строительства кровли может быть влажной в пределах 18-20%.

Все варианты кровли с деревянными элементами необходимо обработать антипиренами и антисептиками.Они защитят древесину от возгорания и гниения.

По своей конструкции многоскатные крыши часто содержат чердачное пространство, расположенное в чердачном помещении. По этой причине кровля нуждается в хорошем утеплении, а также в усиленной защите от проникновения в нее внешней влаги.

В качестве утеплителя можно использовать материал на основе минеральных волокон (стекло или базальт). У них мягкая структура, позволяющая проникать в самые сложные и трудные участки кровельной конструкции.План крыши помогает предвидеть, где могут возникнуть мостики холода. Это, в свою очередь, неизбежно приводит к образованию нежелательного тяжелого конденсата. Накапливающаяся в подкровельном пространстве влага влияет на качество устроенной теплоизоляции. При этом начинаются процессы, которые приводят к гниению элементов кровли, сделанных из дерева.

При устройстве гидроизоляции особое внимание уделяется долинам и водостокам. Эти места примечательны тем, что в них больше всего скапливается вода и снег.Вода в больших количествах течет по внутренним углам этих элементов и поэтому требует повышенного и самого пристального внимания.

После монтажа стропильной системы укладывается гидроизоляционная пленка. Это делается в виде полос, которые располагаются в направлении, перпендикулярном откосу, и имеют перекрытие не менее 15 сантиметров. Стыки необходимо проклеить с помощью соединительных лент.

Варианты крыш для домов с многоскатной крышей отличаются разнообразием и сложностью конструкции.Тем, кто не знаком с чертежами и не имеет специальных знаний, может быть сложно справиться с такой сложной и ответственной задачей. Поэтому разумно доверить свой архитектурный шедевр опытным профессионалам.

Сегодня стали обычным явлением дома с многоскатной крышей. Такие постройки отличаются очень оригинальным дизайном. Но возвести многоскатную конструкцию возьмутся далеко не все, так как это под силу только специальным строительным компаниям.Стоимость таких услуг довольно высока, поэтому построить такое сооружение может позволить себе не каждый собственник. Однако результаты превосходят все ожидания. Давайте разберемся, в чем особенности такой кровли и чем она отличается от других?

Особенности

Многоскатная крыша — довольно сложное сооружение, включающее в себя множество конструктивных элементов (скаты, фронтоны, выступы, впадины и т. Д.).

3. Необходимо правильно распределить нагрузки несущих балок и стропил на стены дома, так как они гарантируют устойчивость кровли.Важно понимать, что чем меньше расстояние между стропилами и балками, тем прочнее крыша.

Материалы для строительства дома

Поскольку многоскатная крыша оказывает на конструкцию большие нагрузки, специалисты советуют строить дома из прочных и надежных материалов:

• ракушечник;
• кирпичей;
• газобетон;
• пеноблок.

Иногда также используется древесина: оцилиндрованный или профилированный брус.Дома в таких случаях, чтобы выдерживать нагрузку на крышу, должны иметь большие габариты и множество несущих конструкций.

Для увеличения срока службы здания проводится ряд работ по его усилению. Например, изначально укрепляется фундамент дома. По периметру готового основания выкапываются канавы, заливается бетон с использованием арматуры. армированные аналогичными материалами или специальными сборными металлическими конструкциями, которые можно быстро и легко установить на внутренние и внешние углы здания.

Многоскатная крыша: конструкция

Для правильного проектирования такого проекта следует внимательно изучить его конструкцию. В состав сооружения входят:

• наклонных склонов;
• стропила;
• мауэрлат;
• обрешетка;
• ребра наклонные и горизонтальные;
• концы;
• конек;
• паз;
• сток;
• свес.

Многоскатная кровля: стропильная система

Поскольку конструкция такой кровли достаточно сложна, на ее чертеж следует обратить особое внимание.Для этого необходимо:

• измерить все размеры;
• выбрать уклон для крыши;
• определить тип стропильной системы;
• рассчитать стропила;
• обозначают расположение впадин, коньков, ребер, стоек, затяжек, балок, упоров и других элементов стропильной системы.

Основа многоскатной крыши — мауэрлат. Для его строительства используются бруски размером 15х15 см или 10х15 см. Длина около 1,5 м. Он укладывается поверх бетонной или кирпичной стены и выглядит как связанный жесткий каркас.Мауэрлат крепится к наружным стенам с помощью металлических оцинкованных шпилек, установленных в армопояс. Стропила (наклонные или подвесные) изготавливают из досок сечением 5х15 м. На стыке откосов монтируются наклонные и диагональные стропила, так как основная нагрузка будет направлена ​​именно на диагональные стропила, их следует укрепить досками такого же размера. Сверху стропила соединяются между собой коньком, который можно купить уже готовым или изготовить самостоятельно из досок или бруса.На уже установленные стропила из досок монтируется обрешетка. Для увеличения прочности и надежности конструкции ячейки обрешетки делают не более 50х50 см.

Устройство многопанельной кровли

После возведения каркаса начинают утеплять конструкцию. Для этих целей используется простая полиэтиленовая пленка, которую укладывают на полы с подходом к мауэрлату.

В зависимости от выбранного типа отделки кровли изготавливается основание.Например, листовой шифер можно разместить прямо на обрешетке. Для крепления мягкой кровли вам потребуются листы OSB или фанера. Их закрепляют на каркасе крыши, сверху выкладывают материал. В этом случае утепление и утепление конструкции производится изнутри.

Многие отдают предпочтение металлочерепице. Но из-за невысоких показателей звукоизоляции, теплопроводности и других недостатков этого материала необходимо будет провести качественное утепление кровли.

наименований стилей крыш | Тойиб

Кровля в течение всего срока службы должна защищать жилище от дождя, снега, ветра, палящего солнца и зимних морозов, сохраняя в доме тепло и уют. Только правильно спроектированные кровли могут справиться с поставленными задачами. Стили кровли в строительстве включают множество различных вариантов обустройства, каждый из которых должен учитывать все архитектурные нюансы строительства дома, а также быть уместным в той или иной климатической зоне.

Названия стилей кровли по конструкции каркаса

Скатные крыши в зависимости от конфигурации каркаса могут иметь разную форму с определенными особенностями. Выделяют следующие типы крыш:

• Квартира;
• Lean-to;
• Gable;
• Hip;
• Поперечно-остроконечный;
• Кросс-бедра;
• Gambrel;
• Мансарда;

наименование кровли

Плоская кровля. Это крыши практически без уклона.Их уклон не превышает 3-4 градусов. Предается небольшое отклонение, чтобы вода с кровли могла стекать самотеком.

Этот тип кровли широко распространен в многоэтажном жилом строительстве, в промышленных и складских зданиях, общественных помещениях. Плоские кровли по прямому назначению эксплуатируются (террасные крыши) и не эксплуатируются.

плоская крыша

Считается, что плоская крыша дешевле и экономичнее скатной. Почему? — При одинаковой площади здания площадь скатной крыши будет больше площади плоской кровли.Поскольку площадь плоской кровли меньше, из-за метража для ее возведения требуется меньше строительных материалов. Также работы, связанные с установкой плоской кровли, менее опасны и намного проще выполнять. Плоские крыши также просты и удобны для обслуживания, профилактических осмотров, для очистки ливневых вод, работы с антеннами, дымоходами, вентиляционными каналами и самой кровлей. Плоские крыши не требуют специальных навыков и навыков восхождения от рабочего и обслуживающего персонала.

Большой плюс плоских крыш — это возможность удобно разместить на них различное оборудование: кондиционеры, вентиляционное оборудование и т. Д. Многие плоские крыши эксплуатируются с самым широким диапазоном целевого использования: от компенсации недостаточной площади крыши. Земли, прилегающие к застройке с плотной городской застройкой или в бюджетном коттеджном строительстве, для выявления эстетических преимуществ плоской кровли (установка на них зимних садов и открытых огородов на их участках, бассейнах и т. Д.)

Односкатная крыша. Такая крыша имеет довольно простую конструкцию. Единственный его откос находится между двумя стенами разной высоты. Чем больше разница в высоте стен, тем больше уклон у крыши. Для его строительства можно использовать любые материалы. В частном строительстве в основном используется для хозяйственных построек, гаражей или небольших садовых домиков.

Фото плоской крыши частного дома часто иллюстрируют непрезентабельный внешний вид конструкции, особенно если конструкция невысокая.К тому же такой вариант практически исключает возможность обустройства мансарды. Но в современном дизайне построек такой вариант кровли довольно популярен.

Односкатная крыша выглядит современно и стильно

Полезный совет! Для частных домов односкатные крыши применяют, если необходимо уменьшить отвод воды или снега на проезжей части или тротуарах.

Двускатная крыша. Вид двускатной крыши представляет собой конструкцию из двух скатов, соединенных между собой коньком.Эта крыша — самая распространенная среди скатных моделей для частных домов. На фото стилей двускатной крыши видно, что скаты можно устраивать как симметрично, так и с разными уклонами. Длина пандусов тоже может быть разной.

В связи с тем, что под такими крышами можно обустроить мансарду или мансарду, они считаются достаточно практичными. Элементы стен конструкции, ограничивающие мансардное или мансардное пространство, называются фронтоном. Конструкции двускатной крыши обеспечивают беспрепятственное выпадение осадков и минимизируют утечки.Стоит отметить, что в регионах, где часты штормовые ветры, кровля может сорваться из-за плохой обтекаемости.

Вариант двускатной крыши — самый популярный среди скатных видов.

Мансардная крыша. Такая крыша представляет собой своеобразную двускатную конструкцию с ломаным профилем. Каждый скат мансардной крыши имеет два уровня: верхний — пологий, нижний — ниспадающий. Главное достоинство такой кровли — возможность максимально использовать пространство под крышей.В связи с тем, что конструкции неустойчивы к сильным ветрам, проекты мансардных крыш частных домов предполагают дополнительную фиксацию кровли в районе падающего ската.

Полезный совет! Если мансарда небольшая, дизайнеры рекомендуют не подшивать потолок. Внутреннюю отделку можно выполнить вплоть до конька, что добавит комнате простора.

Вальмовая крыша. Этот тип крыши представляет собой комбинацию двускатной и шатровой конструкции.Здесь фронтоны заменяют склоны в форме треугольника, которые называются бедрами. Два других склона имеют форму равнобедренной трапеции. Верхние части пандусов оборудованы слуховыми окнами. Каркасная конструкция может быть построена на прямоугольном основании. Пространство под крышей можно использовать и под мансардой.

Вальмовая крыша имеет обтекаемую форму, отлично самоочищается и противостоит ветрам, однако отличается более сложной конструкцией стропильной системы. В связи с этим возведение такой кровли рекомендуется доверить только специалистам.Что касается стоимости строительства, следует отметить, что при строительстве возникает большой процент кровельного мусора и значительные затраты на мансардные окна.

Вальмовая крыша представляет собой комбинацию двускатной и шатровой конструкции.

Крыша скатная. Другой вид двускатных крыш — более сложные многоскатные крыши, образованные пересечением нескольких двускатных крыш. Таким образом можно получить Т-образную, Г-образную или крестообразную (фальцевую) крышу. Последний идеален для домов квадратной формы.У таких сложных конструкций есть один недостаток при установке кровли: большой процент отходов. Чтобы свести к минимуму и сэкономить бюджет, рекомендуем для многоскатных крыш использовать мягкие кровельные материалы, например гибкую черепицу.

Такие кровли считаются одними из самых сложных конструкций как по стропильной системе, так и по устройству кровли. Это связано с наличием в устройстве большого количества ребер, впадин и других элементов конструкции. Применяется в домах сложной многоугольной формы.

Внешний вид многоскатной крыши очень характерен. Благодаря современной кровле с богатой цветовой палитрой крышу можно сделать яркой и живой. Кроме того, под такой крышей можно оборудовать боковые мансарды небольшой площади.

двускатная крыша

Кровля Gambrel. Это модификация двускатной формы, но состоящая из четырех скатов. Из-за «изгиба» каждый скат называется скатной крышей. Также часто этот вид называют мансардной крышей из-за большого мансардного пространства.Благодаря конструкции получается полноценный второй этаж при довольно простом устройстве стропильной системы. В случае с «холодной» мансардой нет необходимости возводить покатую крышу.

крыша gabrel

Скатная крыша — популярная вариация вальмовой крыши, которая полого наклоняется со всех четырех сторон. Для креста две вальмовые крыши расположены в виде буквы «L» и установлены перпендикулярно друг другу. Эти крыши отлично подходят для районов с сильным ветром и обеспечивают тень под карнизом по всему дому.На них также проще установить водосточные желоба, поскольку линия крыши никогда не зашкаливает, как на двускатной крыше. Но скатная крыша теряет ценное мансардное пространство из-за скатов внутрь.

Скатная крыша

Существующие названия стилей кровли

Выбор подходящей и надежной кровли — серьезная и ответственная задача. Ведь его строят не на один сезон, а на десятилетия. Кроме того, красивая крыша — это еще и достойный внешний вид вашего дома. Фото частных домов, красивые крыши которых прекрасно дополняют архитектурную композицию, яркое тому подтверждение.Также каждый застройщик стремится придать крыше возводимого дома рациональную форму, способную выдержать все капризы погоды.

Формы крыш частных домов, фото которых можно найти в Интернете, удивительно разнообразны. Многочисленные модели дизайнов могут стать основой для смелых идей и помочь определиться с выбором. Современные проекты крыш частных домов позволяют воплотить в жизнь самые оригинальные идеи в любом стиле.

Прежде чем остановиться на оптимальном варианте кровли частного дома, следует ознакомиться с существующими формами и конструктивными особенностями крыш.Основными критериями, по которым классифицируются крыши различных типов, являются:

• скат кровли;

Форма конструкции

• ;
• кровельный материал.

Насколько совершенна та или иная крыша для дома, зависит от правильного подбора всех трех параметров. Основным фактором, влияющим на дизайн кровли, является климатическая зона. Особенности климата повлияют на конструкцию уклона, его форму и выбор кровельного материала. Нет смысла строить крышу с небольшим уклоном на участке, где выпадает большое количество снега: они будут накапливаться и разрушать конструкцию.

Плоские крыши относительно недороги в исполнении, так как в этом случае потребуются минимальные материальные и строительные затраты. Не беспокойтесь, что ветер сорвет крышу. Многие на плоских крышах обустраивают дополнительные открытые площадки для различных нужд. Но следует учитывать, что осадки испортят такую ​​крышу, образуя на поверхности лужи.

Полезный совет! № Для обеспечения ровной конструкции с естественным отводом воды рекомендуется насыпать слой керамзита под небольшим углом.

Также существует разделение крыш на неэксплуатируемые и эксплуатируемые, мансардные и немансардные. Эксплуатируемые крыши служат просто площадками для отдыха и занятий спортом, покрывая их специальным материалом. Площадь такой крыши, как правило, равна площади самого дома, поэтому многие хозяева задумываются о рациональном использовании этого пространства. Серьезным недостатком является попадание на покрытие дождя.

При укладке металла максимальный угол наклона не нормируется, а минимальный составляет 15 °.

Мансардными конструкциями называют при расстоянии между потолком и поверхностью крыши не более 1.5 мес. Обычно пространство под такой крышей используется в технических целях. Незаконченные кровли применяют, когда есть идея использовать пространство под крышей как жилое помещение — мансарду. Кроме того, такой дополнительный этаж можно надстроить над уже существующим домом.

Разновидности крыш выделяют в большую группу по геометрической форме и количеству скатов. Скатной кровлей называют, если ее угол наклона превышает 10 °. Крыши бывают одно-, двух- и четырехскатные.Более сложные конструкции имеют комбинированные скаты — это шатровые, многоскатные крыши. В частном строительстве реже встречаются купольные или конические модели. Крыши, включающие несколько разных форм, называются комбинированными.

стиль кровли в использовании: на ровной поверхности устроена зона отдыха

Стили кровли: подбираем оптимальный уклон

В зависимости от уклона бывают плоские и скатные. Под уклоном понимают угол наклона склона относительно горизонта. Он измеряется в градусах или в процентах от высоты крыши к пролету.Итак, 100% уклон соответствует 45 °. Для удобства перевода этих показателей разработана специальная таблица.

Основная причина устройства ската — своевременное удаление осадков с кровли. Крыши с небольшим уклоном (до 1%) часто будут протекать и доставлять неудобства хозяевам. К тому же с точки зрения оформления поверхности такие крыши не выглядят эстетично для частного дома. Фото плоских крыш свидетельствуют о том, что чаще всего такие конструкции используются для бытовок, гаражей и хозяйственных построек.

Таблица соответствия степени угла уклона крыши в процентах:

Кроме осадков, на крышу влияет ветер.При увеличении уклона на 20-30 ° ветровая нагрузка увеличивается в 5 раз. А если уклон небольшой, ветровой поток может проникнуть в крышу через стыки покрытия и легко нарушить конструкцию. С помощью грамотно подобранного проекта крыши частного дома можно получить правильный угол наклона и избежать возможных последствий стихии.

Полезный совет! При выборе варианта кровли следует учитывать, что максимальное значение снеговой нагрузки на крышу достигается при уклоне 30 °.Чтобы крыша могла самоочищаться, уклон должен составлять 45 °.

Скатную крышу часто возводят для гаражей, хозяйственных построек, бытовок

Чтобы правильно определить требуемый уклон, необходимо рассчитать отношение размера конька к ½ ширины дома. Полученное значение умножьте на 100 — это будет значение уклона крыши. Для удобства определения угла наклона кровли профессиональные строители пользуются специальными расчетами и графиками.Их легко найти в Интернете. Что касается затрат на возведение крыши, то чем больше уклон, тем дороже будет стоить постройка.

Несмотря на то, что строительство скатных крыш обходится дороже, для каждого застройщика приоритетом будет надежность кровли, а не стоимость ее строительства. Таким образом, скатная модель будет правильным видом кровли частного дома. Уклон такой кровли будет определяться ветровой и снеговой нагрузкой на конструкцию, а также привлекательным внешним видом.Кроме того, угол наклона определяется с помощью конкретного кровельного покрытия. Для укладки каждого вида материала компании-производители рекомендуют соответствующий уклон.

Применение кровли в зависимости от уклона кровли

Чтобы крыша стала надежной защитой дома, при выборе кровли необходимо учитывать угол наклона скатов:

• шифер (асбоцементные гофрированные листы) — данное покрытие можно использовать при уклоне кровли от 13 до 60 °.Если угол наклона будет меньше 13 °, вода будет просачиваться в стыки, а зимой засоряется снегом. Это приведет к значительному сокращению срока эксплуатации кровли;

Керамическая плитка

• — оптимальный уклон для этого материала лежит в пределах от 30 до 60 °. При укладке такой черепицы на крышах с уклоном менее 25 ° следует принимать меры по улучшению вентиляции и гидроизоляции;

Металл

• — популярность использования этого материала для кровли частного дома (фото подтверждают это) очень высока.Помимо множества преимуществ, при укладке металлочерепицы не нормируется максимальный угол наклона. Минимальный уклон — 15 °;
• профнастил — используется в основном для хозяйственных построек. Укладка выполняется с уклоном 10 ° без ограничения;

Черепица

• — покрытие применимо для крыш с уклоном более 12 °. Показатель максимального угла наклона не ограничен. Подходит для сложных крыш, так как отлично повторяет поверхность любой кривизны;

Битумный шифер

• — используются волнистые листы этого материала с уклоном 5 °.Максимального ограничения нет, однако шаг обрешетки зависит от угла наклона, а при уклоне от 5 до 10 ° придется оборудовать сплошное настилу;

Кровля из стали с фальцем

• — этот материал укладывается с уклоном от 20 °. Ограничения по максимальному углу нет.

При выборе кровли необходимо учитывать уклон откосов

Полезный совет! При выборе кровли следует придерживаться следующего правила: чем плотнее структура материала, тем меньше должен быть угол наклона скатов кровли.

Учитывая уклон кровли при использовании кровельного покрытия, можно добиться качественного монтажа материала, предотвращения протечек и увеличения срока службы всей конструкции.

Крыша для частного дома. Виды крыш по дизайну: форма имеет значение

Современный дизайн кровли включает в себя множество различных и оригинальных конструкций. Форма крыши определяет не только должную степень защиты дома от внешних воздействий, но и обеспечивает архитектурную выразительность.В частном строительстве выбор дизайна ограничивается только финансовыми возможностями хозяина дома, что позволяет крыше стать главным декоративным элементом в дизайне всего дома.

Красивые крыши частных домов: фотогалерея различного дизайна

Вы точно сможете посоветовать оптимальный тип кровли, учитывая не только технологию строительства, но и пожелания хозяина дома. Архитектурные предпочтения в частном секторе также зависят от района, на котором расположен дом, поскольку каждый регион издавна отличался своим стилем и самобытностью.Чтобы узнать, какие бывают крыши частных домов (фото многочисленных вариантов доступны в Интернете), необходимо изучить этот вопрос, после чего выбор наиболее подходящего варианта не составит труда.

Несмотря на простую конструкцию, есть множество способов совместить плоскую крышу с современным стилем оформления частного строительства. Моноверсия кровли имеет незначительный набор комплектующих и не требует значительных финансовых вложений. В дизайне плоских крыш многие используют новое оригинальное направление — ландшафтный дизайн.Крыша, покрытая цветами и зеленью, добавит всему дому порцию романтики.

Самым популярным в загородных поселках является двускатная крыша. На фотографиях частных домов представлены типовые модели двускатных конструкций. Оригинально смотрится двускатная крыша с разными по длине и уклону скатами, более классическая модель с симметричными наклонными плоскостями. Важная деталь — возможность обустройства мансарды под двускатной крышей одноэтажного частного дома. Фото характеризует простоту и функциональность этого вида кровли.

Дом из бруса со сложной композитной крышей

Фото шатровых крыш частных домов показывают, что такая конструкция крыши используется в основном для коттеджей большой площади. Дома с такой крышей выглядят солиднее и презентабельнее. Из-за отсутствия фронтонов в конструкции высота домов с шатровой крышей визуально кажется меньше, но это ощущение полностью компенсируется наличием слуховых и слуховых окон. Они прекрасно освещают мансарду и делают фасад всего дома более живописным.

Исключительные эргономические преимущества — ломаные конструкции крыши. Фото ломаных крыш частных домов наглядно демонстрируют максимальную эффективность использования полезной площади. Несмотря на то, что строительство такой конструкции влечет за собой большие затраты, эти модели активно используются в частном строительстве.

Классическая двускатная крыша с симметричными скатами

Полезный совет! Тем, кто мечтает о двухэтажном коттедже, но ограничен в финансовом отношении, стоит обратить внимание на мансардные крыши.
